Инструкции и руководства для SCHER-KHAN MAGICAR B

Сейчас в базе инструкций для SCHER-KHAN MAGICAR B насчитывается 3 бесплатных инструкций.

SCHER-KHAN / Автосигнализация

SCHER-KHAN MAGICAR B (30 стр.)

Оглавление инструкции

• Страница 1 из 31
  60 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДЛЯ ЗАМЕТОК СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС) РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
• Страница 2 из 31
  2 SCHER-KHAN MAGICAR B РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Система тревожной сигнализации транспортного средства (СТСТС) (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля: ГОСТ Р 41.97-99 (Единообразные предписания,
• Страница 3 из 31
  58 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ программируемой функции 2-7. При этом на дисплее брелока появится метка (после опроса состояния системы с помощью короткого нажатия кнопки IV). На выход дополнительного канала требуется подключить одно или два дополнительных реле для поддержания питания на замке
• Страница 4 из 31
  4 SCHER-KHAN MAGICAR B РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РЕЖИМ VALET . …………………………………………………………………………………….25 ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА И ДОПОЛНИТЕЛЬНОГО ДАТЧИКА
• Страница 5 из 31
  56 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 4) Комбинация кнопок (I+II) включает или выключает все сигналы (сирену в режиме тревоги, короткие сигналы – при постановке и снятии режима охраны, сигналы аварийной сигнализации – в режиме тревоги). При этом на брелок будет передаваться вся информация, как обычно.
• Страница 6 из 31
  6 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Концевой датчик капота/багажника ………………………………………………………1 8-контактный силовой разъём с кабелем и двумя предохранителями CN1 ………………………………………………………………..1 6-контактный силовой разъём
• Страница 7 из 31
  54 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SCHER-KHAN MAGICAR B УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №1 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ Для установки заводских значений программируемых функций необходимо выполнить два шага: 1) Вход в режим программирования. Нажмите одновременно кнопки I+II на 2 сек. Сирена подаст
• Страница 8 из 31
  8 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SCHER-KHAN MAGICAR B • Вход для отрицательного датчика капота/багажника • Запирание и отпирание замков дверей при включении и выключении зажигания (программируемая функция) • Программирование времени управления центральным замком • Программирование количества импульсов
• Страница 9 из 31
  52 SCHER-KHAN MAGICAR B РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Программируемая функция 1-7: «Двойной импульс отпирания центрального замка» Эта функция включает такой режим управления центральным замком, когда на выходе отпирания (разъём CN2) каждый раз будет появляться два импульса подряд выбранной
• Страница 10 из 31
  10 SCHER-KHAN MAGICAR B РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Программируемая функция 1-5: «Отпирание и запирание электрозамков дверей при включении и выключении зажигания» Сферы защиты Защищаемые зоны Контактные датчики (открытие двери, капота/ багажника, включение зажигания) Датчик удара (возможно
• Страница 11 из 31
  50 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ функции зависит от конструкции автомобиля, на который устанавливается система. Например, время 4 сек. (второе значение функции) требуется для управления компрессором электропневматической системы центрального замка автомобилей VW, MERCEDES, AUDI. Увеличение импульса
• Страница 12 из 31
  12 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Индикатор включения сигналов сирены SCHER-KHAN MAGICAR B Примечание: Если у Вас в процессе эксплуатации автомобиля вышел из строя датчик двери (постоянно замкнут), то до приезда на сервисную станцию выберите значение 1 или 4 данной программируемой функции. Индикатор
• Страница 13 из 31
  48 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №1: Программируемая функция 1-1: «Задержка принятия под охрану датчиков дверей» Эта функция позволяет упростить процесс установки системы на многих современных автомобилях, т.к. Вы можете подключать сигнализацию не к
• Страница 14 из 31

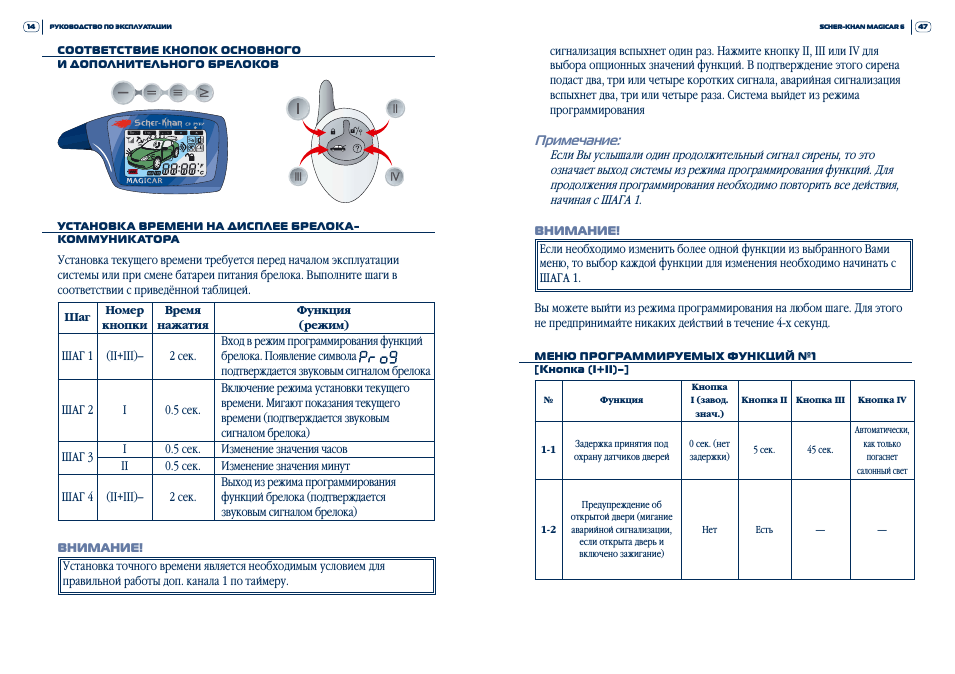

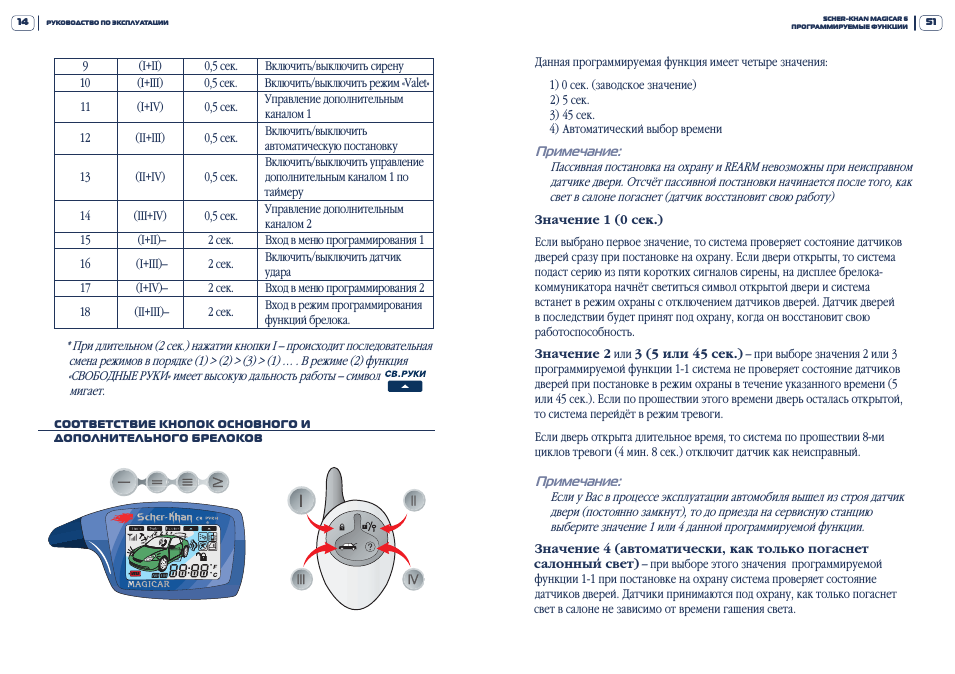

  14 SCHER-KHAN MAGICAR B РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СООТВЕТСТВИЕ КНОПОК ОСНОВНОГО И ДОПОЛНИТЕЛЬНОГО БРЕЛОКОВ Вы можете выйти из режима программирования на любом шаге. Для этого не предпринимайте никаких действий в течение 4-х секунд. МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №1 [КНОПКА (I+II)–] № 1-1 УСТАНОВКА
• Страница 15 из 31
  46 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ программирования. Для входа в меню №1 нажмите одновременно кнопки (I+II) на 2 сек. Для входа в меню №2 нажмите одновременно кнопки (I+IV) на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение
• Страница 16 из 31
  16 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SCHER-KHAN MAGICAR B Примечание: ШАГ 2 должен быть выполнен не позже 15 сек. после ШАГА 1. брелока или аварийно с помощью замка зажигания PIN1 или с помощью датчика вызова PIN2. Для программирования новых брелоков выполните все четыре шага: 0,5 сек. 0,5 сек 2 сек. 0,5
• Страница 17 из 31
  44 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ положениями. Крайнее левое положение регулятора минимальной чувствительности датчика, крайнее правое максимальной. SCHER-KHAN MAGICAR B соответствует – 0,5 сек. ЗАЩИТА ОТ НЕСАНКЦИОНИРОВАННОЙ ЗАПИСИ ДОПОЛНИТЕЛЬНЫХ БРЕЛОКОВ Чтобы исключить запись дополнительного брелока
• Страница 18 из 31
  18 SCHER-KHAN MAGICAR B РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПОСТАНОВКА В РЕЖИМ ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ Вы можете поставить систему в режим охраны при работающем двигателе. Для этого, не выключая зажигание, выйдите из машины, закройте двери (капот, багажник) коротким нажатием кнопки I брелока.
• Страница 19 из 31
  42 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SCHER-KHAN MAGICAR B ввода кода в течение 30 мин. Если код был введён неверно, то его ввод блокируется на 24 часа или до тех пор, пока Вы не снимете систему с охраны с помощью брелока раз в секунду, указывая, что система находится в режиме охраны. Если после этого
• Страница 20 из 31
  20 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SCHER-KHAN MAGICAR B х2 7) Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее третьей цифре кода. Через 1.5 сек. светодиод подтвердит выбранную цифру синими (зелёными)* вспышками и начнёт мигать снова 8) Пока светодиод мигает, стукните
• Страница 21 из 31
  40 SCHER-KHAN MAGICAR B РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВНИМАНИЕ! Запомните код PIN 1, две первых цифры кода используются для записи кодов новых брелоков (см. стр. 44). х2 ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА PIN 2 Персональный код PIN 2 позволяет ставить и снимать систему с режима охраны без брелока.
• Страница 22 из 31
  22 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SCHER-KHAN MAGICAR B При проверке состояния системы индикатор текущего времени показывает значение температуры в салоне автомобиля. Температура может отображаться или в «0F» или «0С». Повторное короткое нажатие кнопки IV брелока-коммуникатора в течение 6 секунд после
• Страница 23 из 31
  38 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ выбранную цифру соответствующим ей количеством сигналов сирены и вспышек аварийной сигнализации 0,5 сек. SCHER-KHAN MAGICAR B ВНИМАНИЕ! Режим JackStop™ может использоваться только в экстренных случаях. Он не является штатным, постоянно используемым режимом, т.к.
• Страница 24 из 31
  24 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SCHER-KHAN MAGICAR B При выключении сигналов сирены: СИГНАЛ СИРЕНЫ: Нет сигналов АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет один раз В соответствии с состоянием системы На экране исчезнет символ сирены. Фары мигнут пять раз, изображение замка мигнет пять раз Один короткий
• Страница 25 из 31
  36 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СИГНАЛ БРЕЛОКА SCHER-KHAN MAGICAR B • Короткие сигналы 1 раз каждые 2 сек. от датчиков дверей, капота/багажника • Короткие сигналы 1 раз каждые 4 сек. от датчика удара • Короткие сигналы 1 раз каждые 6 сек. от датчика вызова владельца Примечание: Брелок-коммуникатор
• Страница 26 из 31

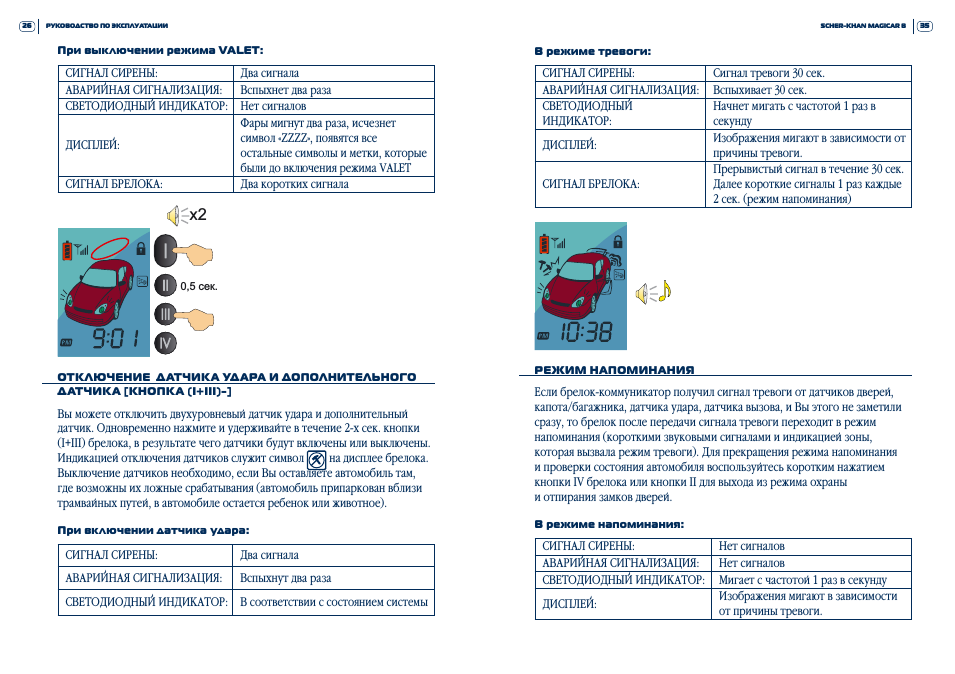

  26 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SCHER-KHAN MAGICAR B При выключении режима VALET: СИГНАЛ СИРЕНЫ: Два сигнала АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет два раза СВЕТОДИОДНЫЙ ИНДИКАТОР: Нет сигналов Фары мигнут два раза, исчезнет символ «ZZZZ», появятся все ДИСПЛЕЙ: остальные символы и метки, которые были до
• Страница 27 из 31
  34 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SCHER-KHAN MAGICAR B При включении «дополнительного канала»: СИГНАЛ СИРЕНЫ: Один сигнал АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: В соответствии с состоянием системы Фары мигнут пять раз, изображение замка мигнет пять раз Один короткий сигнал На экране появится символ отключения
• Страница 28 из 31
  28 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Датчик удара имеет два уровня срабатывания при воздействии на автомобиль. SCHER-KHAN MAGICAR B При включении «дополнительного канала»: СИГНАЛ СИРЕНЫ: При слабом ударе система предупреждает 4-мя короткими сигналами сирены и 4-мя вспышками аварийной сигнализации. Брелок
• Страница 29 из 31
  32 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SCHER-KHAN MAGICAR B При выключении таймера: СИГНАЛ СИРЕНЫ: Два сигнала АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет два раза СВЕТОДИОДНЫЙ В соответствии с состоянием системы ИНДИКАТОР: Фары мигнут пять раз, изображение ДИСПЛЕЙ: замка мигнет пять раз, исчезнет метка «TIMER»
• Страница 30 из 31
  30 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SCHER-KHAN MAGICAR B х2 0,5 сек. УСТАНОВКА ТАЙМЕРА ДЛЯ АКТИВАЦИИ ДОП. КАНАЛА 1 [КНОПКА (II+IV)] Коротким нажатием кнопок (II+IV) брелока включите или выключите таймер (программируемая функция 2-4, см. стр. 54, 57). Индикацией включения доп. канала по таймеру служит
• Страница 31 из 31


SCHER-KHAN / Автосигнализация

SCHER-KHAN MAGICAR B (24 стр., ru)

Оглавление инструкции

• Страница 1 из 25
  48 РУКОВОДСТВО ПО УСТАНОВКЕ Данная программируемая функция имеет четыре значения: 1) 2) 3) 4) 0. 5 сек. (заводское значение) 5 сек. 45 сек. 120 сек. Программируемая функция 2-8: «Пассивный иммобилайзер» Эта функция включает такой режим, когда через каждые 30 сек. после выключения зажигания будет
• Страница 2 из 25
  2 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B Система тревожной сигнализации транспортного средства (СТСТС) (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля: ГОСТ Р 41.97-99 (Единообразные предписания, касающиеся
• Страница 3 из 25
  46 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B ВНИМАНИЕ! 3 ВНИМАНИЕ! Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к выходу из строя электрозамка багажника, снижению его ресурса или к порче штатного оборудования автомобиля. Если
• Страница 4 из 25
  4 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B 2-КОНТАКТНЫЙ РАЗЪЁМ CN4 …………………………………. …………………………… 30 4-КОНТАКТНЫЙ РАЗЪЁМ CN5 ………………………………………………………………. 30 4-КОНТАКТНЫЙ РАЗЪЁМ CN6
• Страница 5 из 25
  44 РУКОВОДСТВО ПО УСТАНОВКЕ 2-5 2-6 2-7 2-8 SCHER-KHAN MAGICAR B Тревога в Турботаймер (при режиме охраны этом функция 2-7 не по датчикам Только нажатие Событие для позволяет выбирать Только нажатие багажника/ кнопок (III+IV) включения доп. время работы кнопок (III+IV) капота, дверей, или включение
• Страница 6 из 25
  6 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B СПИСОК ФУНКЦИЙ Функции брелока-коммуникатора • Многофункциональный, 4-кнопочный брелок-коммуникатор • Отображение информации на жидкокристаллическом дисплее • Защита от перехвата кодовых посылок MAGIC CODE • Раздельные каналы постановки и снятия
• Страница 7 из 25
  42 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR 6 CN3. Вариант схемы подключения приведён на странице 22, схема 6. При выборе заводского значения функции 1-8 сигнал на голубом проводе разъёма CN3 будет появляться одновременно с сигналом отпирания на разъёме CN2. Данная программируемая функция имеет
• Страница 8 из 25
  8 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ВНИМАНИЕ! Виды тревожного сигнала Виды тревожного сигнала: Звуковой на сирену (ток Imax = 2А) Оптический, два канала с использованием аварийной сигнализации (ток по каналу Imax = 2х7.5 А) Посредством передачи сигналов по
• Страница 9 из 25
  40 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B Данная программируемая функция имеет два значения: 1) Включена (заводское значение) 2) Выключена Примечание: Включение и выключение режима пассивной постановки доступно пользователю с брелока. Программируемая функция 1-5: «Отпирание и запирание
• Страница 10 из 25
  10 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B Прочие параметры Процессорный блок Параметр Напряжение питания Ток потребления процессорного блока в дежурном режиме Диапазон рабочих температур Вес Габариты Значение Мин. Макс. Вольт 9 18 мА 20 30 0 С гр мм -40 +85 270 155 х 116 х 39 39
• Страница 11 из 25
  38 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B времени (5 или 45 сек). Если по прошествии этого времени дверь осталась открытой, то система перейдёт в режим тревоги. Если дверь открыта длительное время, то система по прошествии 8-ми циклов тревоги (4 мин. 8 сек.) отключит датчик как неисправный.
• Страница 12 из 25
  12 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B • Сирена, устанавливаемая в моторном отсеке, не должна располагаться близко к выпускному коллектору, высоковольтным цепям зажигания и головного света автомобиля. Сирена должна устанавливаться рупором вниз или в сторону для исключения скопления в ней
• Страница 13 из 25
  36 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B Примечание: Если Вы услышали один продолжительный сигнал сирены, то это означает выход системы из режима программирования функций. Для продолжения программирования необходимо повторить все действия, начиная с ШАГА 1. Вы можете выйти из режима
• Страница 14 из 25
  14 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B Эти датчики должны быть установлены на металлическую поверхность автомобиля, имеющую хороший контакт с кузовом. Важно выбрать такое место, где исключается возможность проникновения и (или) скопления воды. Выбирайте места, которые при закрытых капоте
• Страница 15 из 25
  34 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B Выньте батарейку. Удалите изоляционную прокладку между батарейкой и токосъёмной пластиной. Установите батарейку обратно, соблюдая полярность, указанную на дне батарейного отсека. Если нет указания на полярность батареи, то она устанавливается
• Страница 16 из 25
  16 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B 33 4-КОНТАКТНЫЙ РАЗЪЁМ CN9 Проложите провода от дополнительного датчика к процессорному блоку системы и подсоедините их к 4-контактному разъёму CN9. Дополнительный датчик не входит в комплект поставки. 1. Жёлтый провод: вход сигнала зоны
• Страница 17 из 25
  32 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B 17 3. Белый провод: цифровой выход линии передачи данных 4. Жёлтый провод: цифровой вход линии приема данных 2-КОНТАКТНЫЙ РАЗЪЁМ CN8 1. Жёлтый/белый провод: отрицательный выход (-250мА) «дополнительного канала 2» Данный выход работает при любом
• Страница 18 из 25
  18 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B Подключите серый/белый провод к массе или питанию. Точка присоединения этого провода к питанию должна быть защищена предохранителем на ток не более 10А. 31 4. Чёрный провод: МАССА на датчик удара Сигнал низкого уровня на этом выходе появится при
• Страница 19 из 25
  30 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B 10. Синий провод: отрицательный выход (-250мА) управления НР (Нормально Разомкнутым) реле блокировки зажигания или стартера Этот провод служит для управления реле блокировки зажигания или стартера. Сигнал низкого уровня на этом проводе появится при
• Страница 20 из 25
  20 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B Подключите красный/белый провод к массе или питанию. Точка присоединения этого провода к питанию должна быть защищена предохранителем на ток не более 15А. 8. Красный провод: (+12В, 5 А) постоянного тока от аккумулятора Этот провод подает питание на
• Страница 21 из 25
  28 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B SK-B-manual-install__.indd 21 21 28.12.2005 12:04:55 PANTONE 540 U
• Страница 22 из 25
  22 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B SK-B-manual-install__. indd 22 27 28.12.2005 12:04:55 PANTONE 540 U
• Страница 23 из 25
  26 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B 23 4. Оранжевый/чёрный провод: отрицательный датчик включенных габаритных огней Все функции оранжевого провода. Подключите оранжевый/чёрный провод к проводу кнопки включения габаритных огней, на котором появляется масса при включении габаритных
• Страница 24 из 25
  24 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN MAGICAR B 25 Если данный датчик управляет включением освещения багажника (капота) только при включенных габаритных огнях, то необходимо применить диодную развязку (см. схему 9). Диоды могут быть с максимальным прямым током 1А. В схеме можно применить диоды
• Страница 25 из 25


SCHER-KHAN / Автосигнализация

SCHER-KHAN MAGICAR B

Автосигнализация Scher-Khan Magicar B — Авто-Маркет

Описание

Автомобильная сигнализация Scher-Khan Magicar B — это охранная система с продвинутой диалоговой защитой. Данное устройство относится к классу бюджетных сигнализаций и реализуется по цене, которая доступна каждому автовладельцу. Дальность приёма сигнала составляет 800 метров, что несколько ниже среднего показателя.

Отличительной особенностью сигнализаций от Scher-Khan всегда являлся многофункциональный брелок, идущий в комплекте. Брелок от Scher-Khan Magicar B не стал исключением. Его приятно держать в руке, он эргономичный и стильный, поддерживает огромное число функций, которые регулируются четырьмя кнопками, а также защищен от электронного взлома системой MAGIC CODE™ PRO

В целом, Scher-Khan Magicar B можно назвать базовой сигнализацией для более продвинутого охранного комплекса.

Основные функции Scher-Khan Magicar B

• Кодовое шифрование MAGIC CODE™ PRO. Интеллектуальная система передачи данных по выделенному радиоканалу является собственной разработкой компании Scher-Khan и позволяет полностью исключить возможность интеллектуального взлома.
• Турботаймер для работы с турбированными двигателями.
• Большое число программируемых функций, в том числе: автоматическая/бесшумная постановка на охрану, работа сигнализации параллельно с включенным двигателем, режим иммобилайзера и т.д.
• Режим «Паника» (JackStop™). Активировав эту функцию, включится сирена, а также начнут мигать указатели поворотников, тем самым, Вы привлечете внимание окружающих для предотвращения непредвиденной ситуации или кражи.
• Режим «Valet» позволяет отключить сигнализацию на нужный срок, предотвратив неожиданное срабатывание.
• Дальность приёма/передачи сигнала — 800 метров.
• Звуковое напоминание о тревожном событии.
• Многофункциональный брелок.
• Гарантийный срок — 5 лет.

Комплектация изделия

• Основной блок Scher-Khan Magicar B.
• Брелок-коммуникатор с ЖК-дисплеем.
