Как почистить карбюратор ваз 2106: промывка, настройка, ремонт

Автомобили ВАЗ модели 2106 комплектовались еще карбюраторными двигателями, поэтому для них весьма близки проблемы с холостым ходом или неисправности в дроссельной заслонке. Поэтому многие решают своими руками почистить карбюратор ваз 2106 и заменить ремкомплект.  А эта процедура не из легких, поэтому перед началом работ необходимо изучить руководство или советы специалистов о том как почистить карбюратор ваз 2106.

Содержание статьи

Когда необходимо чистить карбюратор?

Перед тем, как почистить карбюратор ВАЗ 2106, следует изучить его конструкцию и ознакомиться с основными признаками сбоев, которые возникают конкретно из-за этого блока. Ведь в автомобиле есть еще клапана и топливный насос, дефекты в них также могут повлиять на стабильность работы ДВС.

К основным признакам неисправности относятся:

• Нет холостого хода, то есть двигатель работает на повышенных оборотах более 800 об/мин.
• Двигатель работает только при нажатой педали газа, а при отпускании глохнет.
• ДВС работает нестабильно рывками, сильно вибрирует.
• Машина не заводиться, хотя топливо в насосе есть, и искра то же есть.
• Дым изменился с белого цвета на черный.
• При работе слышны громкие хлопки.
• Увеличился расход топлива (вот сводная таблица расхода топлива для карбюраторных автомобилей)

Если что-либо из перечисленного обнаружилось на вашем автомобиле, то не стоит откладывать ремонт карбюратора ваз 2106 на потом. Его вполне можно выполнить своими руками, только перед собой при разборке блока необходимо иметь руководство по обслуживанию.

Все вышеизложенные признаки могут быть следствием засорения и покрытия его деталей нагаром, особенно перед впускным коллектором. При загрязнении нагаром воздушная заслонка может не до конца закрываться или открываться, из-за чего и возникают рывки или двигатель глохнет.

Для того чтобы вернуть автомобилю прежние рабочие характеристики, карбюратор необходимо хорошо почистить от нагара и промыть от мелкого сора, который попал вместе с топливом или через засоренный воздушный фильтр, на средства для очистки я делал обзор здесь.

Полезно знать: Существует несколько способов выполнить ремонт карбюратора, но каждый из них подразумевает свой уровень обслуживания, которое может выполняться в разных ситуациях. Если двигатель работает нормально, но наблюдаются небольшие рывки, то чистка не обязательна. Может быть выполнена промывка без разборки. Но если ДВС сильно вибрирует, и холостого хода вовсе нет, то здесь требуется ремонт с разборкой и заменой деталей карбюратора из ремкомплекта, состоящего из прокладок и жиклеров.

Типы карбюраторов

Технология промывки и регулировки после ремонта зависят от конструкции. Поэтому первым делом необходимо определить, какая модель устройства установлена на вашем авто.

За всю историю существования и производства машин ВАЗ 2106 и ВАЗ 2107 использовалось 3 типа карбюраторов:

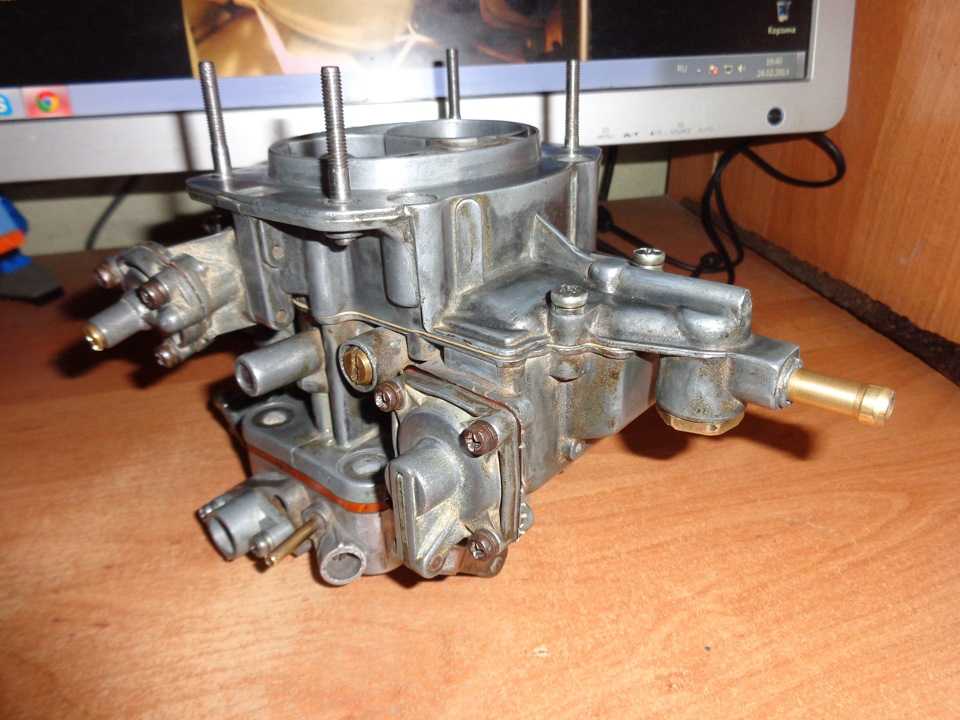

Фото карбюратора	Наименование и описание

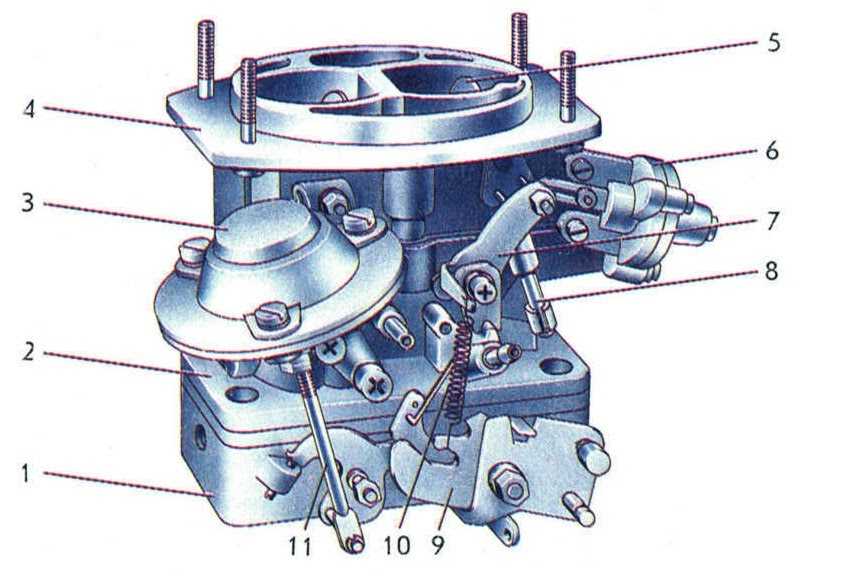

	ДААЗ Вебер – Димитровградский завод выпустил карбюратор по лицензии Weber. Обеспечивали высокую скорость, но потребляли слишком много топлива. Более 10 на 100 км.
	ДААЗ модели «Озон» — карбюратор второго поколения. Более экономичен, экологичен, но и сложен по конструкции, так как оснащен второй камерой сгорания. В ней использован пневматический клапан, который может блокировать работу агрегата при загрязнениях и неправильных регулировках. Обеспечивал расход менее 10 л на 100 км.
	ДААЗ – третья модификация 21053. Устройство выпускалось по лицензии Solex. Является еще более сложным в конструкции, так как кроме второй камеры также еще имеет и обратную связь, что сделало его еще более экономичным. Но были капризны к качеству топлива, из-за которого быстро засорялись жиклеры.

Полезно знать: Независимо от модели, используемые на ВАЗ 2106 карбюраторы являются двухкамерными и состоят из 3 основных деталей: крышки устройства (предохраняет от попадания грязи и топливные штуцеры), корпуса (в нем находятся камеры, диффузоры, из него смесь передается в двигатель), нижняя часть (размещена поплавковая камера и заслонки дросселя).

Очень важную роль играют именно мелкие детали карбюратора. Благодаря им топливо попадает в цилиндры в определенных пропорциях и правильно смешивается с воздухом для образования качественной топливной смеси.

Но в процессе работы из-за загрязнения мелкими частицами или грязью, особенно это касается ускорительного насоса и жиклеров, нарушаются режимы работы карбюратора, что и приводит к сбоям в работе и провалам при нажатие на газ или же «чиханью» карбюратора. Промывка заключается в удалении грязи из всех каналов и жиклеров, тем самым обеспечивая их стабильную работу.

Как выполняется ремонт и промывка карбюратора?

Многие неисправности помогает устранить промывка карбюратора, но чтобы она была эффективной, агрегат необходимо демонтировать с машины. После чего потребуется разобрать до необходимого уровня, чтобы можно было получить доступ абсолютно ко всем элементам механизма.

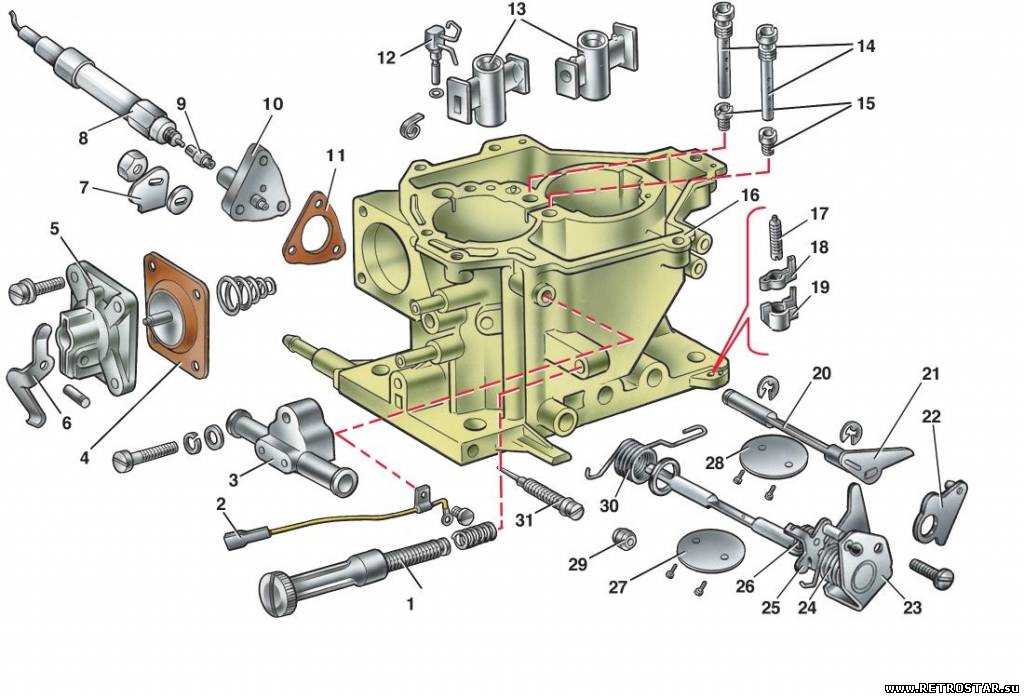

Детали корпуса карбюратора 2107-1107010 на схеме: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый диффузор второй камеры; 8 — распылитель ускорительного насоса; 9 — винт-клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка второй камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый диффузор первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонки; 25 — тяга связи с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок

Ремонт заключается в выполнении следующих действий:

• Демонтаж устройства.

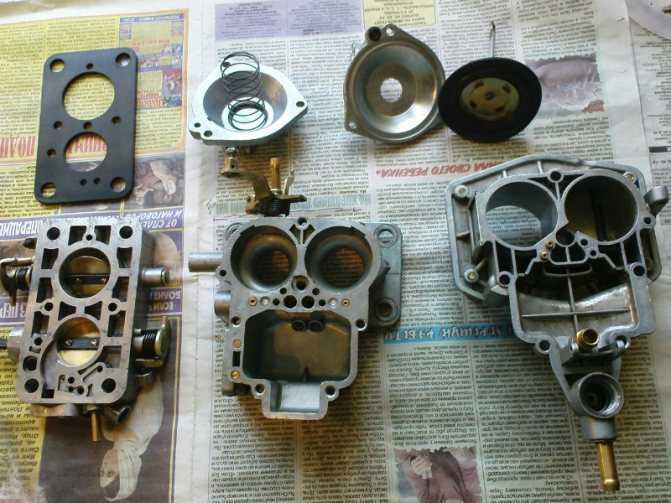

• Промывка, которая включает чистку и продувку от нагара и налипшей грязи.
• Замена неисправных деталей.

Важно: Снимать карбюратор нужно в том случае, если есть уверенность на 100% что проблема в карбюраторе, потому как проблема в других узлах топливной системы автомобиля тоже не исключена.

С чего  начинается ремонт карбюратора на автомобиле ваз 2106

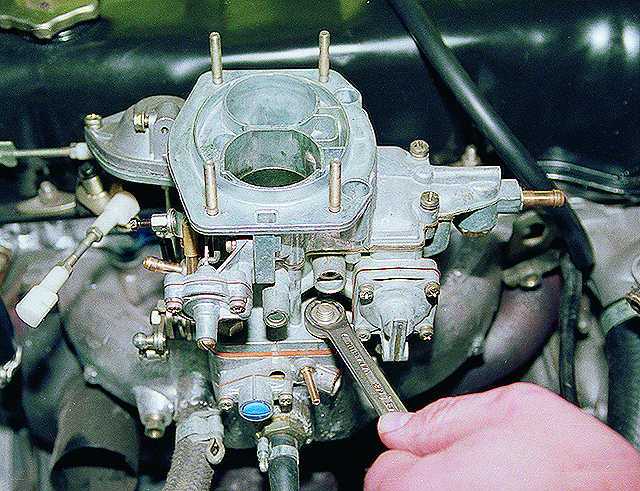

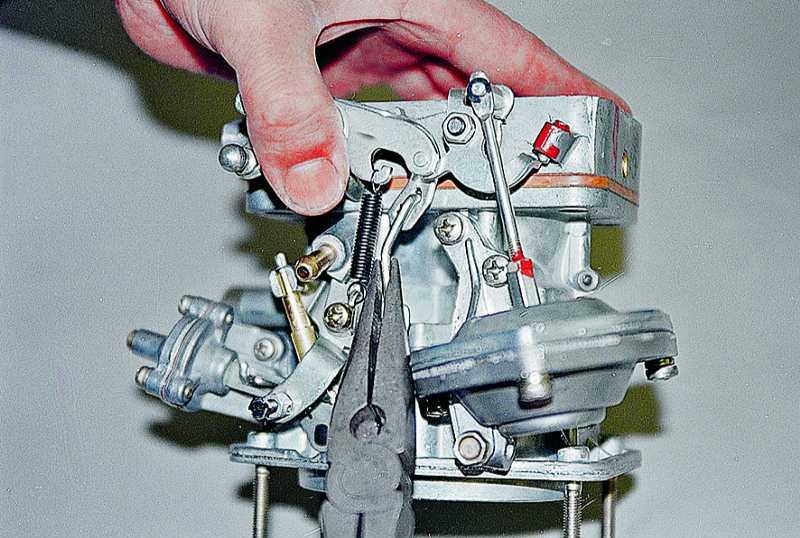

Ремонт карбюратора ВАЗ 2106 своими руками начинается с его снятия. Для этого потребуется снять воздушный фильтр, который все равно придется заменить новым, и демонтировать его корпус.

Предварительно отверстия в камеры рекомендуется закупорить тряпками, чтобы в них не попали мелкие предметы. После этого с пневматического клапана снимается шланг, идущий на вакуум тормозов, и откручивается трос установки подсоса и снимается штанга с рычага педали газа, управляющий дроссельной заслонкой.

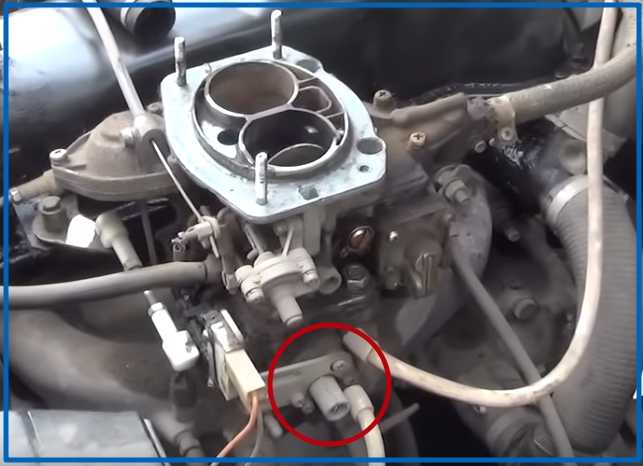

Если у вас карбюратор последней модификации Solex, то отключаются провода с дроссельной заслонки, воздушной заслонки и экономайзера, обеспечивающий принудительный холостой ход.

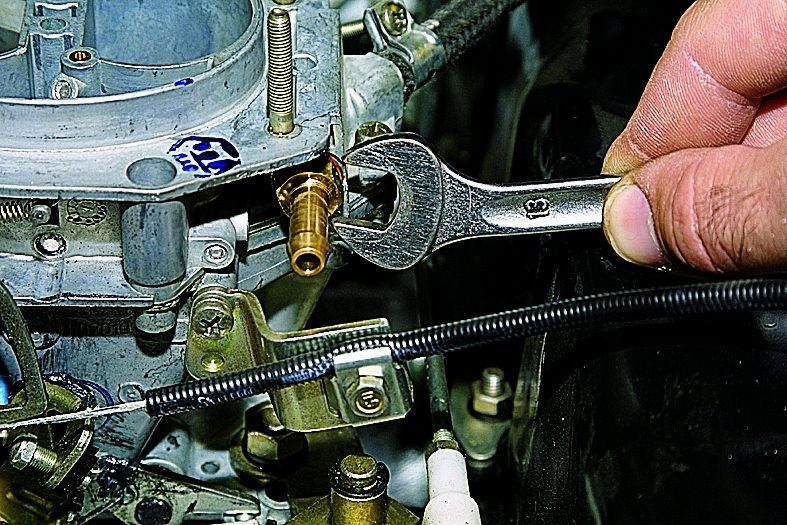

Далее, снимается топливный подающий и обратный шланги, вентиляционный патрубок. После отсоединения всех подходящих и подводящих элементом можно приступать к снятию самого блока. Для этого необходимо отвернуть 4 крепежных гайки, и аккуратно снять устройство со шпилек. Отверстие в коллекторе крайне рекомендуется заглушить нежесткой ветошью.

Пошаговая инструкция по снятию карбюратора

Для вашего удобства составил подробную пошаговую инструкцию по снятию карбюратора с фото:

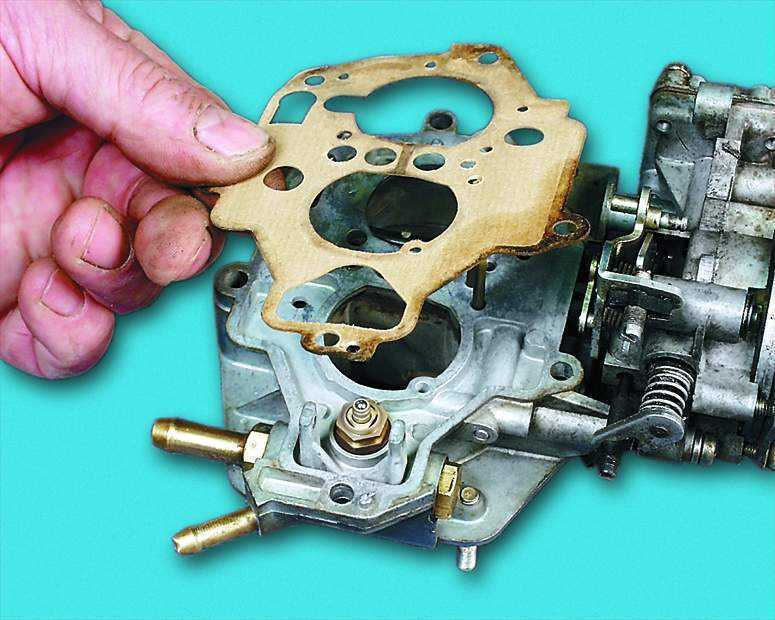

Важно помнить: Прокладку под карбюратор обязательно меняем на новую. Чтобы избежать подсоса воздуха.

Что входит в ремкомплект для карбюратора ВАЗ 2106, 21061, 2121

Запасные части которые входят в ремкомплект карбюратора на ваз 2106:

• Диафрагма пускового устройства
• Корпус жиклера
• Жиклер холостого хода — 2 шт.
• Главный воздушный жиклер — 2 шт.
• Главный топливный жиклер — 2 шт.
• Клапан игольчатый в сборе
• Диафрагма ускорительного насоса
• Фильтрующий элемент
• Прокладка крышки карбюратора
• Прокладка пускового устройства
• Пружина возвратная
• Пружина диафрагмы ускорительного насоса
• Винт холостого хода (игла регулировочная)
• Кольцо уплотнительное
• Для Р/К 2105-10, 2105-20, 2106, 2107-10, 2107-20:
• Распылитель ускорительного насоса
• Клапан распылителя
• Прокладка распылителя — 2 шт.
• Винт М5х0,8х20
• Винт М4х0,7х15

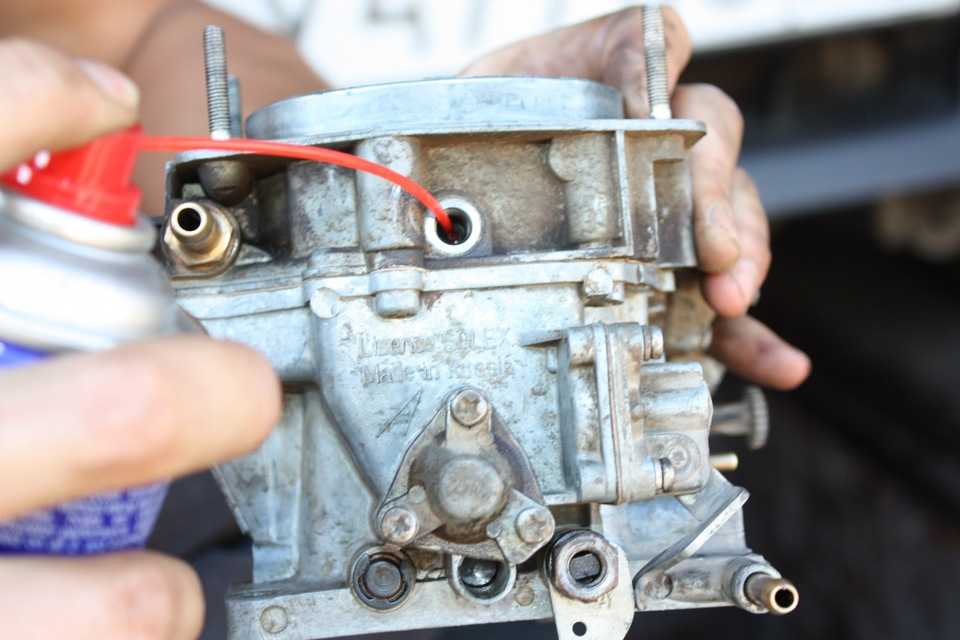

Как почистить карбюратор ВАЗ 2106 без снятия

Первый способ чистки заключается в ее выполнении без разборки механизма. Дело в том, что не каждому автолюбителю под силу разобрать и вновь собрать агрегат. Для его промывки была разработана специальная методика. Для этого применяется специальное аэрозольное средство в баллончиках. К распространенным очистителям относятся «ABRO», «Mannol», здесь я делал обзорную таблицу очистителей для карбюратора возможно она вам будет полезна при выборе.

Для чистки потребуется последовательно выполнить следующие действия:

• Прогреть двигатель и заглушить его.
• Демонтировать фильтр и его корпус.

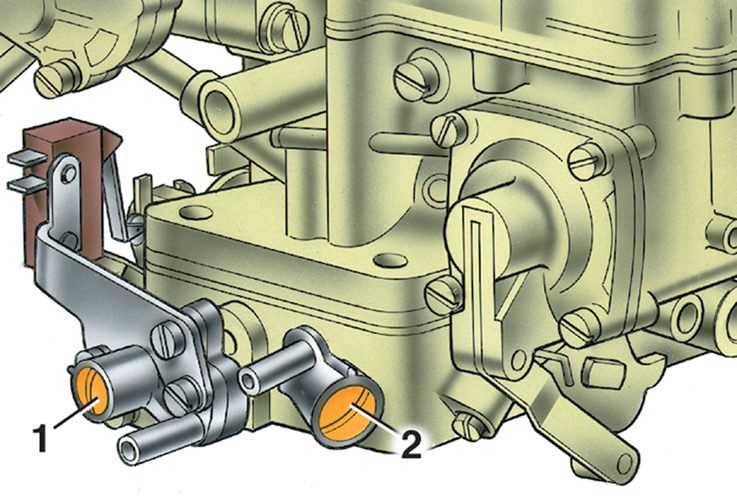

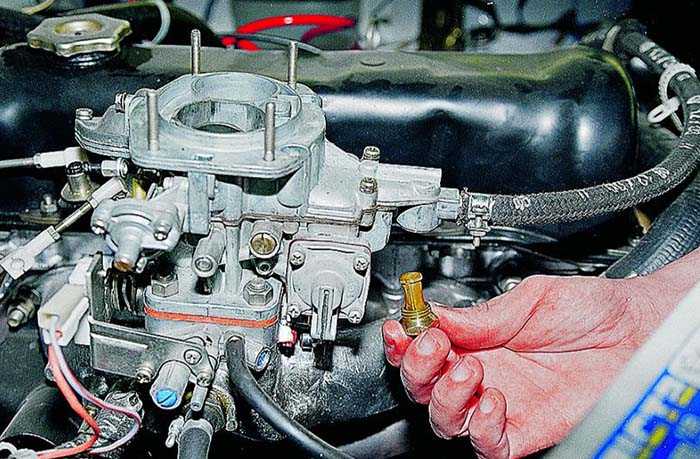

• Для эффективной промывки снять электромагнитный клапан, выкрутив его из корпуса.
• С баллончиками продаются специальные насадки, которые эффективно распределяют мощную струю средства. Веществом обрабатываются все видимые детали.
• После, обработать внешние детали устройства.
• Далее, необходимо выждать от 5 до 8 минут, что зависит от производителя. За это время средство растворяет нагар, после чего он легко вымывается бензином и грязь сгорает в цилиндрах вместе с топливом.

Чистка карбюратора ваз 2106 обычно сопровождается заменой прокладки, которая расположена между корпусом карбюратора и коллектором. Производитель выпускал несколько видов прокладок из паронита, металла и термостойкого специального картона. Если вы не уверены в модификации своего карбюратора, то снимите ее с реальным вещественным примером оправляйтесь на рынок.

Для замены прокладки место ее посадки следует тщательно очистить от грязи и протереть ветошью. Новую уложить так же, как была уложена старая, установить механизм на нее и закрутить гайки крепления.

Как с помощью растворителя почистить карбюратор на ваз 2106

Один из самых доступных способов промывки карбюратора на ваз 2106 это промывка карбюратора растворителем. Процесс промывки хорошо показан на этом видео:

Как быстро продуть карбюратор своими руками

Если у вас нет компрессора, или какого либо другого специализированного оборудования для продувки, вам потребуется обычный автомобильный компрессор, который можно купить в магазине за копейки. Как продуть автомобильным компрессором карбюратор на ваз 2106 смотрите в этом видео:

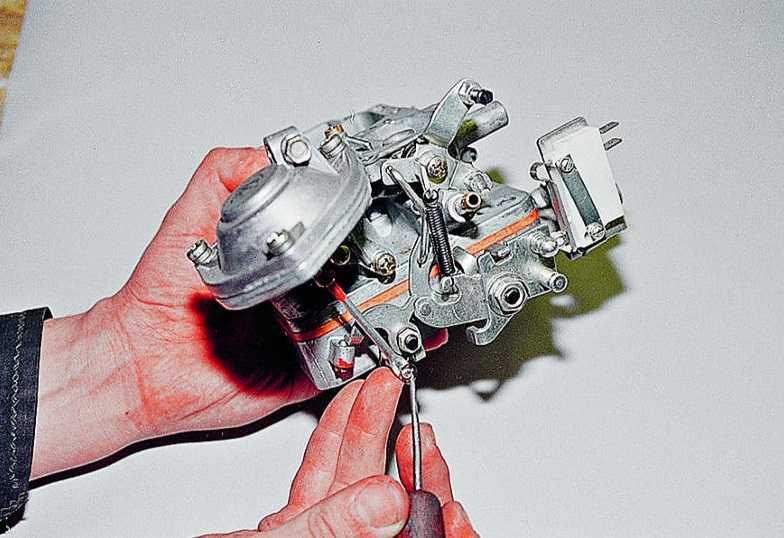

Настройка карбюратора

После выполнения промывки с разборкой карбюратора ВАЗ 2106 потребуется выполнить регулировку рабочих характеристик двигателя.

Для этого предусмотрены несколько точек:

1. Язычок поплавкового механизма – при ходе поплавка менее 8 мм увеличивается расход и токсичность, снижается мощность.
2. Винт качества – позволяет отрегулировать количество поступающего воздуха для приготовления смеси.
3. Винт количества – регулирует количество готовой смеси.

Этими двумя винтами регулируется холостой ход по руководству. Но изначально они оба закручиваются до конца и откручиваются на 3 оборота.

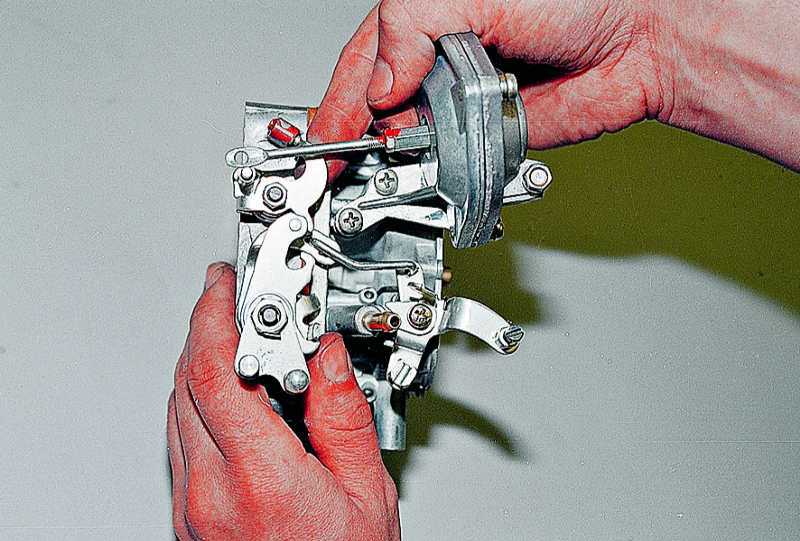

Для выполнения настройки тяги потребуется выставить тягу, между направляющими должно быть расстояние 80 мм. При таких установках дроссель должен открываться полностью при нажатии педали газа до пола. Если это не происходит, то дроссельный узел необходимо прочистить.

Карбюраторщики которые помогут с прочисткой и настройкой карбюратора

Так-же если у вас возникли проблемы при очистке и настройке карбюратора, я накидал на карте где можно у профессионала почистить карбюратор, также буду рад вашим рекомендациям в комментариях, и так-же нанесу их на карту. Выборку делал основываясь на отзывах в интернете и профильных форумах.

Карбюраторщик в Москве

OiYM

Карбюраторщик в Екатеринбурге

OiYM

Карбюраторщик в Красноярске

OiYM

Как почистить карбюратор на ваз 2105

Карбюратор на ВАЗ 2106 и 2107: определение неисправностей, ремонт своими руками, установка, регулировка

ВАЗ 2106 и 2107 — классика отечественного автопрома. Но какому любителю лихой езды не хотелось бы сделать свою машину более мощной и сохранить при этом объёмы потребляемого топлива? Бывалые механики знают, что для этого стоит всего лишь привести в порядок карбюратор машины и провести своевременный ремонт.

Какую модель карбюратора выбрать

Для любого автомобиля ВАЗ, начиная с 2101 и заканчивая 2107, подойдут только определённые модели карбюраторов

Карбюраторы ДААЗ

Карбюраторы ДААЗ 2101, 2103, 2106. Производились они на Дмитровском Автоагрегатном Заводе, который выкупил лицензию у итальянской фирмы Weber, потому эти карбюраторы могут указываться под обоими названиями. Устройства не отличались сложностью конструкции, однако могли порадовать своих владельцев быстрым разгоном автомобиля и хорошей скоростью. Одной из самых больших проблем в установке этих моделей является их практическое отсутствие на рынке.

Помимо скорости и простоты, карбюраторы Weber обеспечивали и невероятно быстрый расход топлива — на 100 км эти «монстры» съедали по 10–14 л. горючего.

Мощный, но ресурсозатратный карбюратор Weber производился российским Дмитровским заводом по итальянской технологии

Карбюраторы «Озон»

Более технологичные модели, которые устанавливались уже в автомобили ВАЗ 2105 и 2107, тоже производились на Дмитровском Автоагрегатном Заводе. Однако они были не только более продвинуты и усовершенствованны, но и более экологичны. Именно за это они получили название «Озон». Такой карбюратор позволял сократить расход топлива до 7–10 л. на 100 км, при этом сохранив динамические характеристики своих предшественников. Минусом устройства стала сложность его сборки и постоянные загрязнения в одной из камер, которые приводили к тому, что заметно ухудшался разгон автомобиля, снижалась скорость и начинал барахлить мотор.

«Озон» — экологичнаямодель карбюраторов ДААЗ

Solex

Чуть позже появились карбюраторы ДААЗ 21053. Производились они по лицензии французской фирмы Solex, отсюда и взялось название моделей. Эти карбюраторы были мало чем похожи на предыдущие модели ДААЗ. Обновлённая конструкция с системой обратной подачи топлива позволяла сохранять по 400–500 мл горючего на 100 км. Эти карбюраторы отличались хорошей мощностью при малом расходе бензина. Недостатком устройства стали узкие топливные и воздушные каналы, которые очень часто забивались.

Карбюратор Solex удачно совместил в себе мощность и экологичность своих предшественников

Карбюраторы Solex имели множество вариаций с различными вспомогательными системами. В СНГ наиболее популярным стал вариант с электрическим клапаном холостого хода.

Нестандартный карбюратор Solex 21073

Зачастую пытливые автолюбители прибегали к самостоятельным заменам карбюратора. Одной из подходящих моделей оказался Solex 21073, знаменитый достаточно широки жиклёрами и каналами. Такой карбюратор увеличивал мощность автомобиля, однако вместе с тем поднимал и расход топлива — 9–12 л. на 100 км.

Solex 21083

Второй нестандартный карбюратор, который с некоторыми доработками подходит к моделям ВАЗ 2106 и 2107, это Solex 21083. После расширения диффузоров и установки жиклёров это устройство позволяет значительно поднять динамику автомобиля без особого расхода топлива. Однако процесс апгрейда карбюратора весьма сложен и трудоёмок.

Диагностика неисправностей

Для того чтобы понять состояние карбюратора в автомобиле, достаточно провести небольшую диагностику.

Признаки неисправности карбюратора:

1. автомобиль начал расходовать больше бензина, чем ему требовалось ранее;
2. двигатель начинает быстро перегреваться;
3. из глушителя валит чёрный дым и слышатся хлопки, «чихания» и «постреливания». Эти неисправности появляются при неправильном подсоединении высоковольтных проводов, позднем зажигании, неправильной работе трамблёра и коммутатора системы зажигания, после неудачного ремонта ремня ГРМ, при неподходящей топливной смеси;
4. автомобиль стал заметно терять мощность при движении;
5. машина разгоняется намного медленнее;
6. случаются провалы, когда при нажатии на педаль «газа» автомобиль не реагирует мгновенно, а ускорение происходит постепенно и с задержкой;
7. имеют место рывки — частые и короткие провалы;
8. происходит раскачивание — несколько провалов с незначительным интервалом.

Важно помнить, что перед тем, как приступать к ремонту карбюратора, следует провести диагностику всей системы питания двигателя и его технического состояния.

Характерные неисправности карбюратора:

• В поплавковой камере нет топлива или же топливная смесь слишком обогащённая/обеднённая. В этом случае двигатель машины не запускается совсем или запускается, но сразу же глохнет.
• Засорились каналы холостого хода или жиклёры.
• Электромагнитный клапан работает с перебоями.
• В блоке управления или же среди элементов экономайзера принудительного холостого хода (ЭПХХ) появились сбои.
• Начало некорректно работать или поплавилось резиновое уплотнительное кольцо.
• «Переливает» топливо, уровень в поплавковой камере не держится. Причина в разгерметизации топливного клапана.

Ремонт своими руками

Если вдруг ваш карбюратор пришёл в негодность, не стоит его выкидывать. Ремонт этого важного «органа» автомобиля заключается в максимально быстрой замене неисправных деталей. Для того, чтобы определить, какие детали необходимо заменить, следует разобрать, прочистить карбюратор и внимательно осмотреть составляющие механизмы.

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но возможности сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

• Для начала удаляются всевозможные навесные части и тросы привода заслонок.
• Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
• От загрязнений очищается наружняя поверхность деталей.
• Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
• Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
• Затем откручиваются гайки, которыми карбюратор крепится к впускному коллектору.
• Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

Не забудьте проверить целостность уплотнительной прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

Раскручиваем гайки и снимаем корпус воздушного фильтра, после чего отсоединяем шланги и патрубки

Отсоединяем колодки и ослабляем дроссельную заслонку

Поворачиваем гайки крепления карбюратора, снимаем его и закрываем впускной коллектор

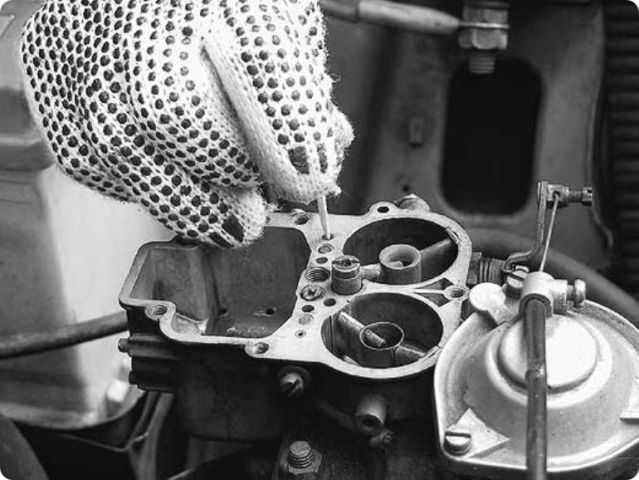

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

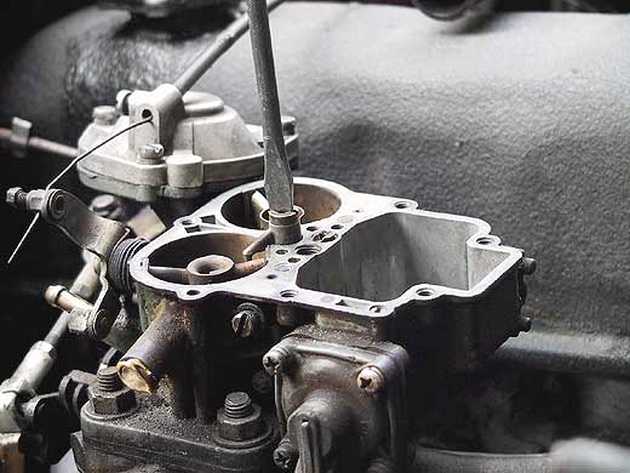

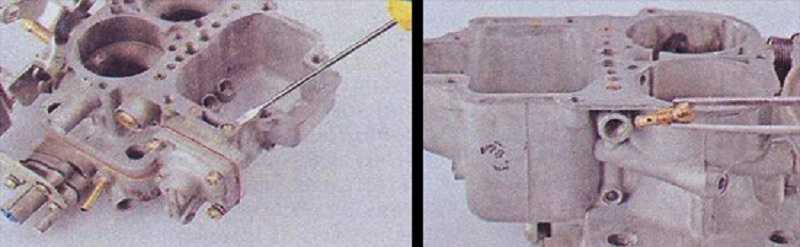

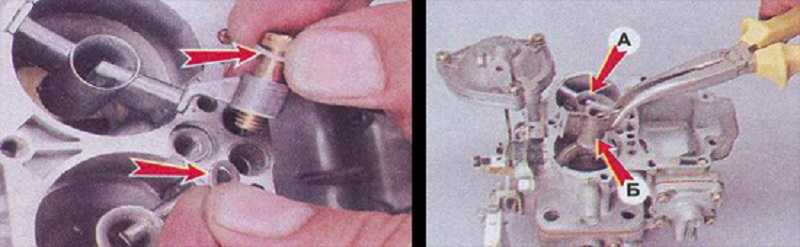

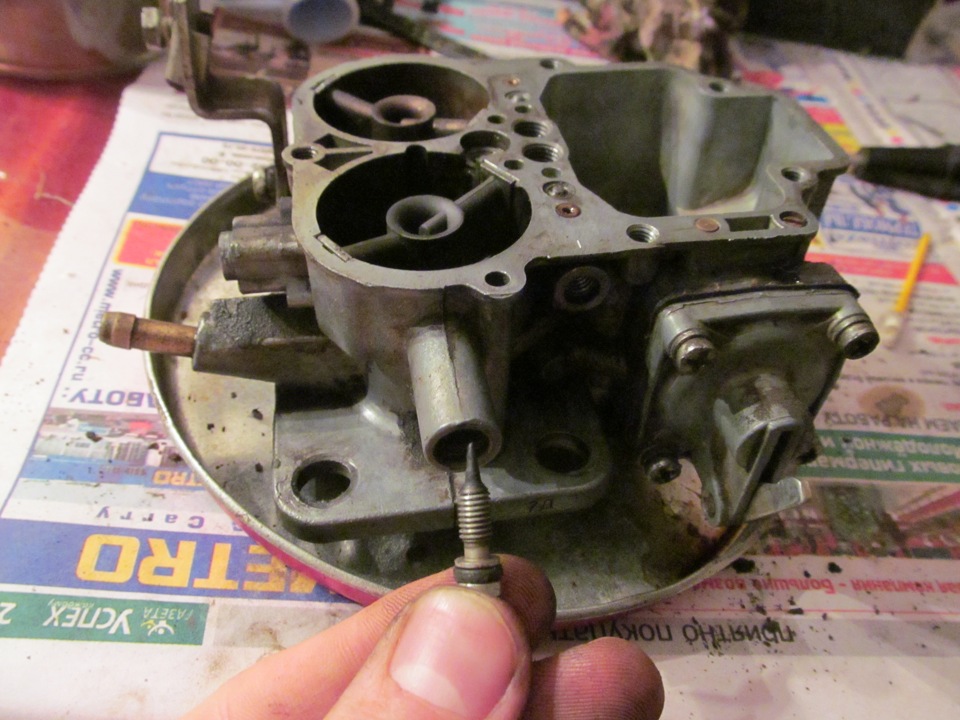

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), затем клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились. Затем их следует продуть.

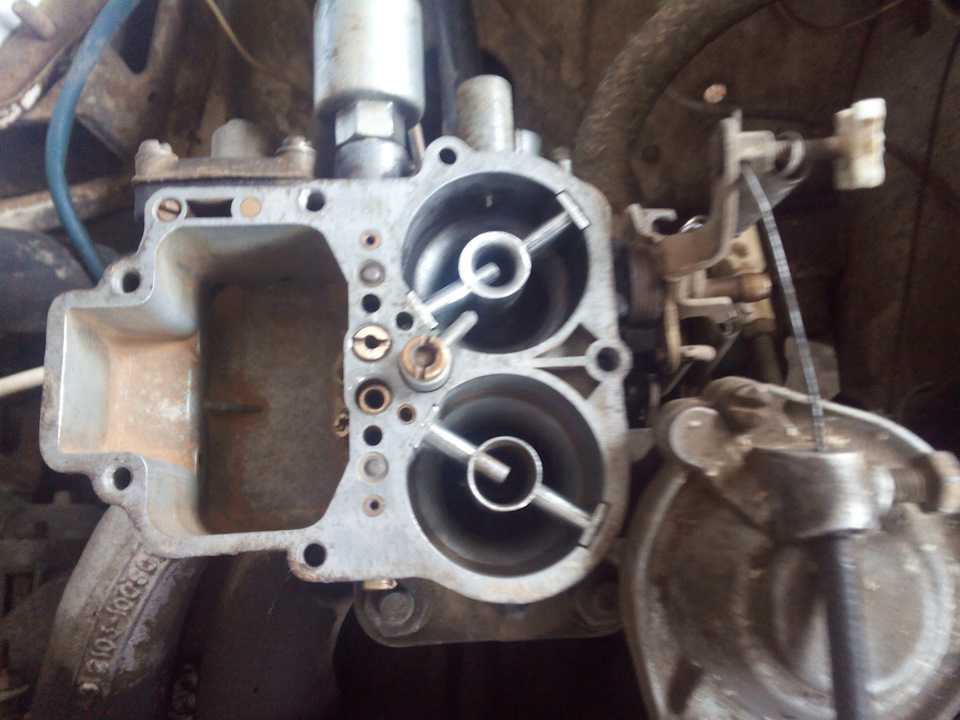

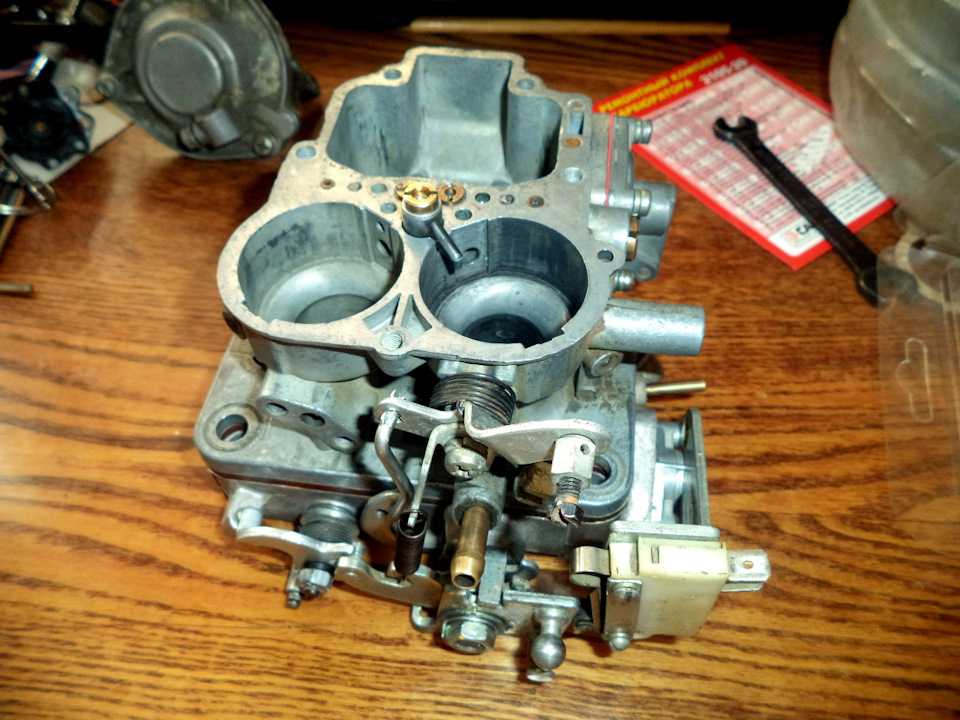

Промывка поплавковой системы
Чтобы попасть к поплавковой системе карбюратора, необходимо:

• Снять воздушный фильтр и хомуты крепления топливных шлангов.
• Отсоединить трос, который отвечает за пусковое устройство.
• Снять электрический разъём на электромагнитном клапане.

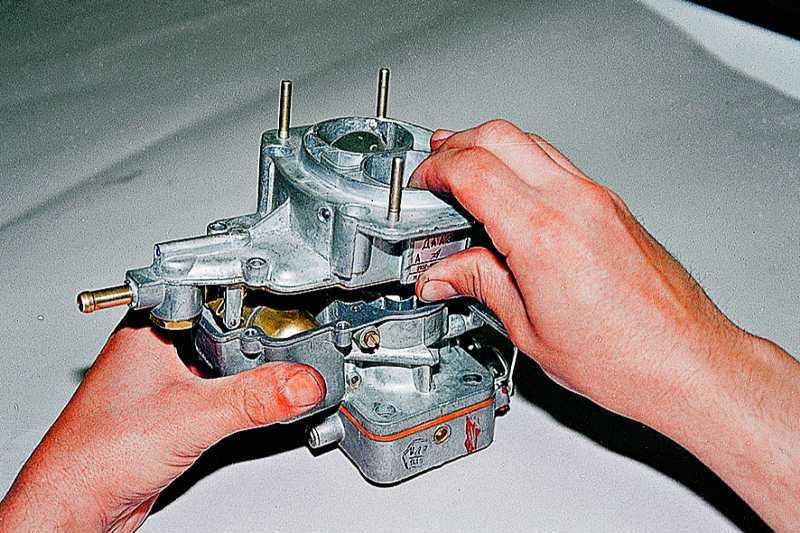

• Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

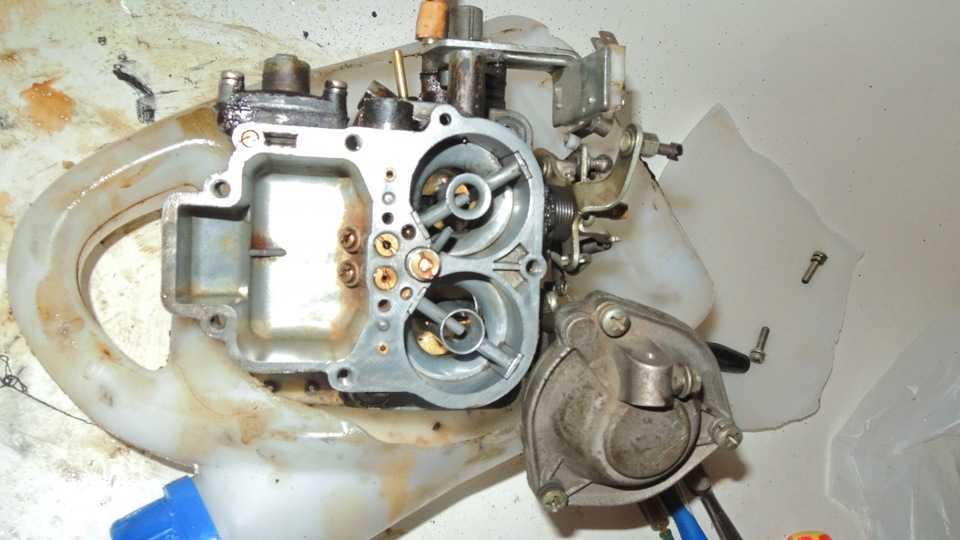

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы можете протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

Чистить отсек поплавковой системы лучше всего резиновой грушей

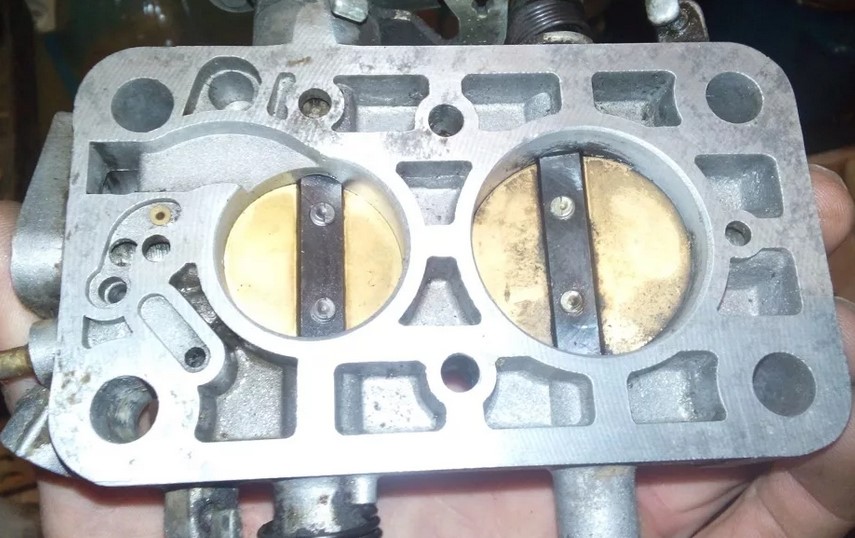

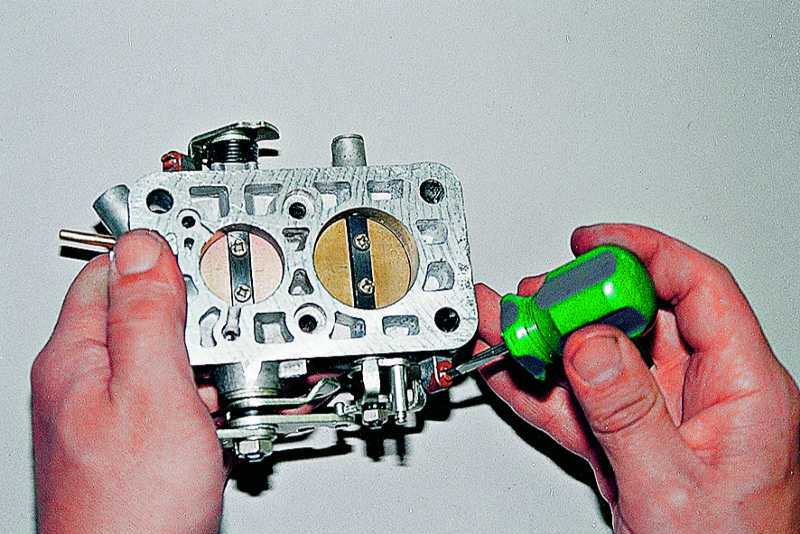

Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

• Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее. Особое внимание следует уделить каналу принудительной вентиляции картера, т. к. он засоряется чаще и сильнее других частей.
• После этого откручивается датчик холостого хода и промываются внутренние элементы.
• Процедура повторяется ещё раз.

Видео: как прочистить дроссельную заслонку на ВАЗ

Замена прокладки

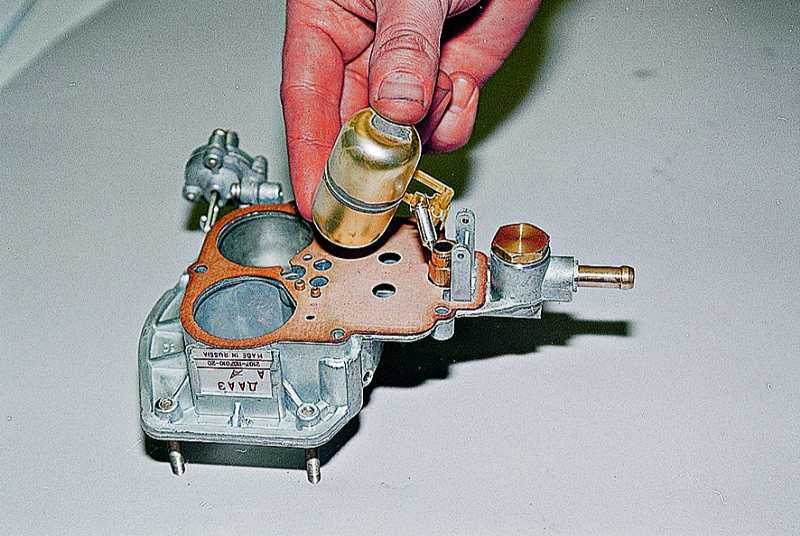

Прокладка находится между корпусом карбюратора и его крышкой. Если во время разборки вы обнаружили какие-либо повреждения на прокладке, её стоит заменить.

Сделать это не так сложно — нужно просто демонтировать поплавок и поставить на место старой непригодной прокладки новую. Затем установить поплавок и вернуть крышку карбюратора обратно.

После промывки внутренних элементов карбюратора его следует продуть. Для этого отлично подойдёт воздушный или автомобильный компрессор.

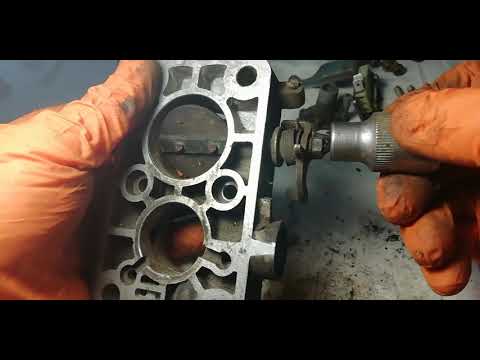

Видео: как снять и прочистить карбюратор на ВАЗ

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

Как установить уровень топлива

• Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
• Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
• Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
• После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.

Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

Регулировка пускового устройства

• Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
• Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
• Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

• Винтом качества разгоняем обороты двигателя до максимальной отметки.
• После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.

Как установить агрегат на место

Собрать и установить карбюратор на место можно точно так же, как вы его разбирали, совершив все действия в обратном порядке.

• Карбюратор устанавливается на своё место, закручиваются крепёжные болты.
• Прикрепляются патрубки, через которых идёт подача топлива. Газовый трос подсоединяется к рычагу дроссельных заслонок.
• Крепится проводка.
• К распределителю зажигания подсоединяется вакуумный шланг, объединяются концевики ЭПХХ.
• После установки карбюратора производится его регулировка.

Видео: установка карбюратора на ВАЗ

Самостоятельно снять, разобрать, прочистить и установить на место карбюратор в ВАЗ 2107 и 2106 не так уж сложно. Главное — не пугаться огромного количества шлангов, клапанов, деталей и грязи и чётко следовать инструкциям.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Как почистить карбюратор на классике

Содержание

Как почистить карбюратор 2107 ВАЗа?

Любое транспортное средство всегда должно работать слаженно и стабильно. А для того, чтобы это обеспечить, автолюбитель должен понимать, что происходит с его железным другом и уметь устранять хотя бы небольшие поломки. И если ваш ВАЗ-2107 останавливается во время пути без видимой причины или даже не заводится, возможно, причина поломки заключается в карбюраторе. Есть три выхода из ситуации – чистка, настройка карбюратора ВАЗ-2107 или же полная его замена. Но в любом случае вам следует знать, через какие этапы нужно проходить, чтобы его демонтировать. На самом деле всё не так сложно, как кажется на первый взгляд, и произвести замену, а возможно, и тюнинг карбюратора ВАЗ-2107 можно самостоятельно.

С этой бедой сталкиваются не только хозяева «семёрок». Все те, у кого автомобиль работает на карбюраторе, имеют проблему с его чисткой. Но почему же так случается? А всё дело в том, что вместе с бензином в двигатель попадают различные соринки и прочая грязь, которая уж никак не повышает ресурс всей топливной системы и мотора в целом. Поэтому делать периодическое обслуживание топливной системы, а именно чистить карбюратор (2107-я модель — не исключение), нужно по крайней мере один раз в год.

Как снять и отремонтировать данную запчасть? Поэтапная инструкция

Как почистить и настроить карбюратор ВАЗ (классика). Сделай сам!

Ключевые слова : Как почистить карбюратор на ваз не снимая его How to clean the carburetor on vases without removing it.

Как почистить карбюратор на ваз не снимая его

В этом видео мы будем разбирать и чистить карбюратор Озон с классики.

Итак, прежде чем приступить к демонтажу, нужно определиться, где именно расположен карбюратор 2107. Данная запчасть крепится под воздушным фильтром и имеет четыре болта, которые нужно открутить. Лучше это делать при помощи накидного ключа. Далее отсоедините тросик газа и шланг подачи бензина. Когда карбюратор 2107-ой модели уже практически не имеет соединяющих механизмов, открутите верхние пять болтов, чтобы он полностью смог извлечься. Затем извлеките из карбюратора топливный жиклер и электромагнитный клапан.

Теперь берём маленькую отвёртку и разбираем сам механизм. Сначала извлеките из него ось поплавков, а затем все поплавки. Важно помнить, что этот процесс требует максимальной аккуратности, в противном случае все детали, которые вы извлечёте, деформируются и уже не будут пригодны к использованию.

Карбюратор 2107-ой модели, как и все другие, имеет крышку, которую на данном этапе нужно снять. Оцените состояние прокладки. Если она имеет много повреждений, лучше поменяйте её. Далее откручиваем 4 болта, которые крепят крышку пускового устройства и демонтируем пробку топливного фильтра. Всё, теперь карбюратор 2107-ой модели ВАЗ можно спокойно чистить.

Как сделать чистку самостоятельно?

Для этого вам нужно приобрести на рынке или в автомагазине специальную жидкость, которая так и называется: «Для очистки карбюратора». Далее всю эту жидкость сливаем в ёмкость (можно в маленькую кастрюлю), опускаем туда наш карбюратор 2107-ой модели и… нет, не кипятим, а оставляем на 24 часа при комнатной температуре. Спустя день вынимаем прочищенную деталь (очищающая жидкость, которую мы залили в ёмкость, должна стать при этом тёмного цвета) и пропитываем ее бензином. Можно воспользоваться обычным куском бумаги или картона. Затем протираем всё тряпкой и приступаем к сборке. Делается она в порядке, обратном последовательности разборки.

Автомобили ВАЗ модели 2106 комплектовались еще карбюраторными двигателями, поэтому для них весьма близки проблемы с холостым ходом или неисправности в дроссельной заслонке. Поэтому многие решают своими руками почистить карбюратор ваз 2106 и заменить ремкомплект. А эта процедура не из легких, поэтому перед началом работ необходимо изучить руководство или советы специалистов о том как почистить карбюратор ваз 2106.

Когда необходимо чистить карбюратор?

Перед тем, как почистить карбюратор ВАЗ 2106, следует изучить его конструкцию и ознакомиться с основными признаками сбоев, которые возникают конкретно из-за этого блока. Ведь в автомобиле есть еще клапана и топливный насос, дефекты в них также могут повлиять на стабильность работы ДВС.

К основным признакам неисправности относятся:

• Нет холостого хода, то есть двигатель работает на повышенных оборотах более 800 об/мин.
• Двигатель работает только при нажатой педали газа, а при отпускании глохнет.
• ДВС работает нестабильно рывками, сильно вибрирует.
• Машина не заводиться, хотя топливо в насосе есть, и искра то же есть.
• Дым изменился с белого цвета на черный.
• При работе слышны громкие хлопки.
• Увеличился расход топлива (вот сводная таблица расхода топлива для карбюраторных автомобилей)

Если что-либо из перечисленного обнаружилось на вашем автомобиле, то не стоит откладывать ремонт карбюратора ваз 2106 на потом. Его вполне можно выполнить своими руками, только перед собой при разборке блока необходимо иметь руководство по обслуживанию.

Все вышеизложенные признаки могут быть следствием засорения и покрытия его деталей нагаром, особенно перед впускным коллектором. При загрязнении нагаром воздушная заслонка может не до конца закрываться или открываться, из-за чего и возникают рывки или двигатель глохнет.

Для того чтобы вернуть автомобилю прежние рабочие характеристики, карбюратор необходимо хорошо почистить от нагара и промыть от мелкого сора, который попал вместе с топливом или через засоренный воздушный фильтр, на средства для очистки я делал обзор здесь.

Полезно знать: Существует несколько способов выполнить ремонт карбюратора, но каждый из них подразумевает свой уровень обслуживания, которое может выполняться в разных ситуациях.

Если двигатель работает нормально, но наблюдаются небольшие рывки, то чистка не обязательна. Может быть выполнена промывка без разборки. Но если ДВС сильно вибрирует, и холостого хода вовсе нет, то здесь требуется ремонт с разборкой и заменой деталей карбюратора из ремкомплекта, состоящего из прокладок и жиклеров.

Типы карбюраторов

Технология промывки и регулировки после ремонта зависят от конструкции. Поэтому первым делом необходимо определить, какая модель устройства установлена на вашем авто.

За всю историю существования и производства машин ВАЗ 2106 и ВАЗ 2107 использовалось 3 типа карбюраторов:

Полезно знать: Независимо от модели, используемые на ВАЗ 2106 карбюраторы являются двухкамерными и состоят из 3 основных деталей: крышки устройства (предохраняет от попадания грязи и топливные штуцеры), корпуса (в нем находятся камеры, диффузоры, из него смесь передается в двигатель), нижняя часть (размещена поплавковая камера и заслонки дросселя).

Очень важную роль играют именно мелкие детали карбюратора. Благодаря им топливо попадает в цилиндры в определенных пропорциях и правильно смешивается с воздухом для образования качественной топливной смеси.

Но в процессе работы из-за загрязнения мелкими частицами или грязью, особенно это касается ускорительного насоса и жиклеров, нарушаются режимы работы карбюратора, что и приводит к сбоям в работе и провалам при нажатие на газ или же «чиханью» карбюратора. Промывка заключается в удалении грязи из всех каналов и жиклеров, тем самым обеспечивая их стабильную работу.

Как выполняется ремонт и промывка карбюратора?

Многие неисправности помогает устранить промывка карбюратора, но чтобы она была эффективной, агрегат необходимо демонтировать с машины. После чего потребуется разобрать до необходимого уровня, чтобы можно было получить доступ абсолютно ко всем элементам механизма.

Детали корпуса карбюратора 2107-1107010 на схеме: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый диффузор второй камеры; 8 — распылитель ускорительного насоса; 9 — винт-клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка второй камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый диффузор первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонки; 25 — тяга связи с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок

Ремонт заключается в выполнении следующих действий:

• Демонтаж устройства.
• Промывка, которая включает чистку и продувку от нагара и налипшей грязи.
• Замена неисправных деталей.

Важно: Снимать карбюратор нужно в том случае, если есть уверенность на 100% что проблема в карбюраторе, потому как проблема в других узлах топливной системы автомобиля тоже не исключена.

С чего начинается ремонт карбюратора на автомобиле ваз 2106

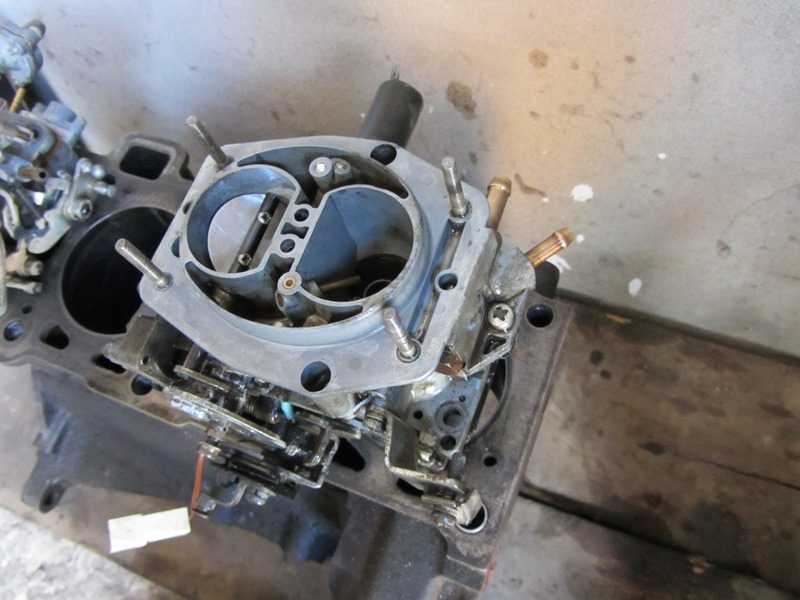

Ремонт карбюратора ВАЗ 2106 своими руками начинается с его снятия. Для этого потребуется снять воздушный фильтр, который все равно придется заменить новым, и демонтировать его корпус.

Предварительно отверстия в камеры рекомендуется закупорить тряпками, чтобы в них не попали мелкие предметы. После этого с пневматического клапана снимается шланг, идущий на вакуум тормозов, и откручивается трос установки подсоса и снимается штанга с рычага педали газа, управляющий дроссельной заслонкой.

Если у вас карбюратор последней модификации Solex, то отключаются провода с дроссельной заслонки, воздушной заслонки и экономайзера, обеспечивающий принудительный холостой ход.

Далее, снимается топливный подающий и обратный шланги, вентиляционный патрубок. После отсоединения всех подходящих и подводящих элементом можно приступать к снятию самого блока. Для этого необходимо отвернуть 4 крепежных гайки, и аккуратно снять устройство со шпилек. Отверстие в коллекторе крайне рекомендуется заглушить нежесткой ветошью.

Пошаговая инструкция по снятию карбюратора

Для вашего удобства составил подробную пошаговую инструкцию по снятию карбюратора с фото:

Важно помнить: Прокладку под карбюратор обязательно меняем на новую. Чтобы избежать подсоса воздуха.

Что входит в ремкомплект для карбюратора ВАЗ 2106, 21061, 2121

Запасные части которые входят в ремкомплект карбюратора на ваз 2106:

• Диафрагма пускового устройства
• Корпус жиклера
• Жиклер холостого хода — 2 шт.
• Главный воздушный жиклер — 2 шт.
• Главный топливный жиклер — 2 шт.
• Клапан игольчатый в сборе
• Диафрагма ускорительного насоса
• Фильтрующий элемент
• Прокладка крышки карбюратора
• Прокладка пускового устройства
• Пружина возвратная
• Пружина диафрагмы ускорительного насоса
• Винт холостого хода (игла регулировочная)
• Кольцо уплотнительное
• Для Р/К 2105-10, 2105-20, 2106, 2107-10, 2107-20:
• Распылитель ускорительного насоса
• Клапан распылителя
• Прокладка распылителя — 2 шт.
• Винт М5х0,8х20
• Винт М4х0,7х15

↑

Как почистить карбюратор ВАЗ 2106 без снятия

Первый способ чистки заключается в ее выполнении без разборки механизма. Дело в том, что не каждому автолюбителю под силу разобрать и вновь собрать агрегат. Для его промывки была разработана специальная методика. Для этого применяется специальное аэрозольное средство в баллончиках. К распространенным очистителям относятся «ABRO», «Mannol», здесь я делал обзорную таблицу очистителей для карбюратора возможно она вам будет полезна при выборе.

Для чистки потребуется последовательно выполнить следующие действия:

• Прогреть двигатель и заглушить его.
• Демонтировать фильтр и его корпус.

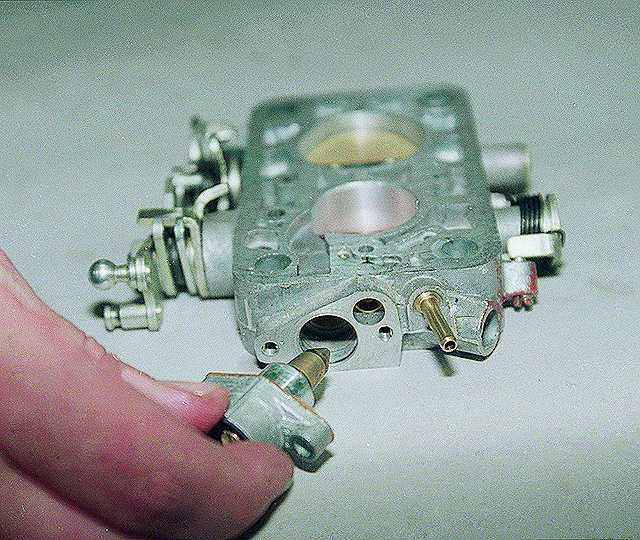

• Для эффективной промывки снять электромагнитный клапан, выкрутив его из корпуса.
• С баллончиками продаются специальные насадки, которые эффективно распределяют мощную струю средства. Веществом обрабатываются все видимые детали.
• После, обработать внешние детали устройства.
• Далее, необходимо выждать от 5 до 8 минут, что зависит от производителя. За это время средство растворяет нагар, после чего он легко вымывается бензином и грязь сгорает в цилиндрах вместе с топливом.

Чистка карбюратора ваз 2106 обычно сопровождается заменой прокладки, которая расположена между корпусом карбюратора и коллектором. Производитель выпускал несколько видов прокладок из паронита, металла и термостойкого специального картона. Если вы не уверены в модификации своего карбюратора, то снимите ее с реальным вещественным примером оправляйтесь на рынок.

Для замены прокладки место ее посадки следует тщательно очистить от грязи и протереть ветошью. Новую уложить так же, как была уложена старая, установить механизм на нее и закрутить гайки крепления.

Как с помощью растворителя почистить карбюратор на ваз 2106

Один из самых доступных способов промывки карбюратора на ваз 2106 это промывка карбюратора растворителем. Процесс промывки хорошо показан на этом видео:

Как быстро продуть карбюратор своими руками

Если у вас нет компрессора, или какого либо другого специализированного оборудования для продувки, вам потребуется обычный автомобильный компрессор, который можно купить в магазине за копейки. Как продуть автомобильным компрессором карбюратор на ваз 2106 смотрите в этом видео:

Настройка карбюратора

После выполнения промывки с разборкой карбюратора ВАЗ 2106 потребуется выполнить регулировку рабочих характеристик двигателя.

Для этого предусмотрены несколько точек:

1. Язычок поплавкового механизма – при ходе поплавка менее 8 мм увеличивается расход и токсичность, снижается мощность.
2. Винт качества – позволяет отрегулировать количество поступающего воздуха для приготовления смеси.
3. Винт количества – регулирует количество готовой смеси.

Этими двумя винтами регулируется холостой ход по руководству. Но изначально они оба закручиваются до конца и откручиваются на 3 оборота.

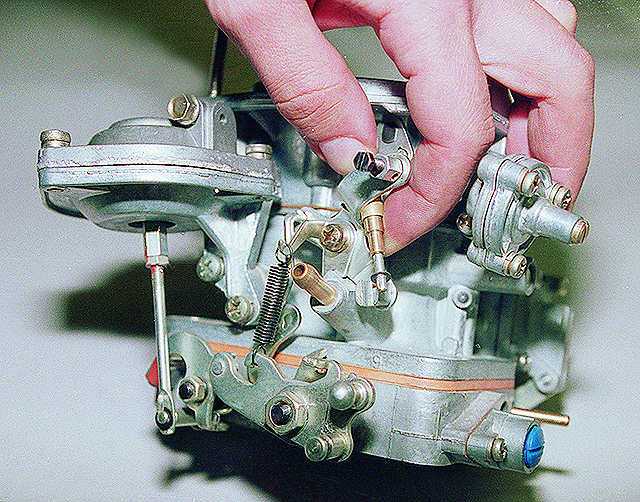

Для выполнения настройки тяги потребуется выставить тягу, между направляющими должно быть расстояние 80 мм. При таких установках дроссель должен открываться полностью при нажатии педали газа до пола. Если это не происходит, то дроссельный узел необходимо прочистить.

Карбюраторщики которые помогут с прочисткой и настройкой карбюратора

Так-же если у вас возникли проблемы при очистке и настройке карбюратора, я накидал на карте где можно у профессионала почистить карбюратор, также буду рад вашим рекомендациям в комментариях, и так-же нанесу их на карту. Выборку делал основываясь на отзывах в интернете и профильных форумах.

Если вы решили провести самостоятельную регулировку карбюратора ваз 2107, то сначала Вам придется провести его обслуживание и очистить от всех засорений.

Предварительные работы

Для того, чтобы правильно обслужить карбюратор Вам необходимо будет промыть сетчатый фильтр, который находится в поплавковой камера не ее входе. Очистить все детали карбюратора, включая воздушные жиклеры от загрязнений. Очистить от отложений саму поплавковую камеру.

И только после того, может проводиться регулировка карбюратора ваз 2107, которая в себя включает регулировки:

• системы холостого хода;
• поплавкового механизма;
• пускового устройства;
• уровня топлива, которое находится в поплавковой камере;
• регулировка зазора открытия воздушной заслонки.

и некоторые другие не значительные регулировки.

Снимать или не снимать карбюратор

При проведении некоторых работ по обслуживанию и регулировки карбюратора ваз 2107 Вам не придется его снимать, однако если Вы хотите провести его полное обслуживание, то без снятия не обойтись.

Так же следует знать, что во время работы карбюратора все его детали, которые постоянно движутся, самоочищаются, поэтому даже через год эксплуатации такой карбюратор может работать не хуже чем новый чистый.

Налет на деталях карбюратора

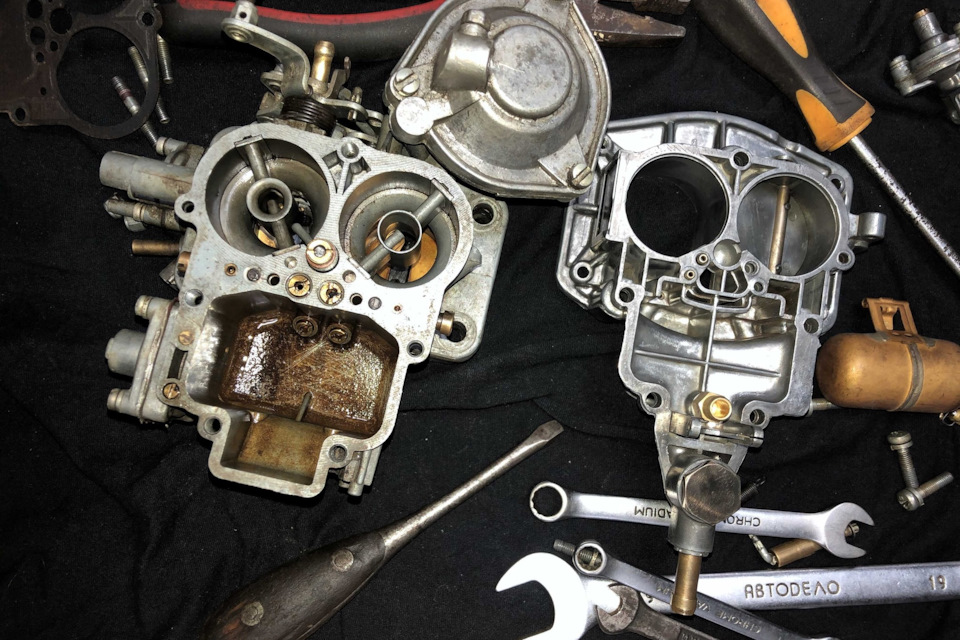

Если Вы разберете карбюратор для его обслуживания, то можете заметить на его внутренних станках темно коричневый смолистый налет, не пугайтесь. Данный налет является естественным образованием. Он образуется в результате функционирования принудительной вентиляции картера.

А чем старше двигатель, он имеет больший износ, а как следствие увеличивается количество этих газов, которые поднимаются в полости воздушного фильтра, при этом загрязнение деталей карбюратора происходит больше. Вот такая взаимосвязь.

Налет на деталях карбюратора и стенках, которые находятся возле них, чистить обязательно. А вот чистить налет на стенках горловины, стенок заслонок, диффузоров не обязательно, так как этот налет существенно не влияет на общую работу карбюратора.

Поэтому не тратьте зря время. Хотя если вы педантичный человек и у вас есть время, то можете вычистить карбюратор до идеальной чистоты, хуже в любом случае от этого не будет и в последующем лучше скажется на регулировку карбюратора ваз 2107.

По причине того, что вторичная камера карбюратора мало времени находится в работе, ее вторичный жиклер и основной воздушный жиклер загрязняются не сильно. Однако проверять степень их загрязнения все же надо.

Рекомендуется это делать при каждом снятии крышки карбюратора.

Чистить жиклеры рекомендуется или бензином либо растворителем. Для этого можно использовать тонкую проволочку.

Чтобы в пути вас не ждали неодиночные неприятности, связанные с работой карбюратора, каждые 50 – 80 тыс. км пробега проверяйте в каком состоянии сетчатый фильтр, который находится в поплавковой камере карбюратора на входе.

Дело в том, что благодаря эффективной работе системы очистки топлива автомобиля ВАЗ 2107, данный фильтр засоряется редко. Однако если своевременно не менять топливный фильтр тонкой очистки, то могут быть проблемы в пути, так как данный сетчатый фильтр быстро засорится.

Промывать все детали и полости карбюратора нужно аккуратно. Допустим поплавковую камеру, где имеются отложения смол, желательно промывать растворителем или другими эффективными средствами.

Но, к примеру, промывать сами диафрагмы, прокладки стоит только чистым бензином, так как все растворители могут сильно их повредить, а для этого их надо промывать в отдельности.

Как промывать сетчатый фильтр

Промывка сетчатого фильтра – рекомендация.

• Перед тем как начать промывку сетчатого фильтра, подкачайте топливо в карбюратор бензонасосом, естественно делается это вручную. Делается это для того, чтобы в поплавковую камеру поступило нужное количество топлива, и закрывающий клапан закрылся.
• Далее отворачиваете пробку, которая держит сетчатый фильтр, выньте его промойте (можно промывать растворителем) и обязательно прочистите сжатым воздухом, для надежности.
• Так же обратите внимание на то, что не рекомендуется очищать поплавковую камеру ветошью, так как волокна ветоши могут незаметно для Вас остаться внутри и засорить топливные жиклеры, в том числе и жиклер холостого хода.
• Для чистки используйте резиновую грушу, с помощью которой происходит всасывание всех загрязнений, которые находятся на дне поплавковой камеры. Старайтесь действовать аккуратно, чтобы не поднять грязь со дна.
• После того, как вы промыли все детали карбюратора и жиклеры, продуйте все отверстия и саму поплавковую камеру воздухом под давлением.
• Далее проверьте плотность закрытия запорной иглы. Для этого подсоедините к входному штуцеру обыкновенную грушу и нажимая на нее проверьте герметичность запорного клапана. При этом будет создано давление от 0,2 до 0,4 кгс, что соответствует давлению создаваемого топливным насосом.
• Создаем давление и слушаем, пропускает ли воздух запорный клапан. Если воздух проходит, то следует заменить корпус клапана и иглу.

Так же не забудьте проверить с помощью специальных калибров размеры жиклеров. Для такой проверки можно использовать сверла нужных размеров.

Специфика обслуживания карбюратора ваз 2107 очень похожа на специфику обслуживания карбюраторов других марок автомобилей ВАЗ. Также мы рекомендуем к прочтению статью про регулировку клапанов на ВАЗ 2106.

Наиль Порошин представляет.

Очистка, прочистка карбюраторов Солекс и Озон

Техническое обслуживание карбюраторов 2108, 21081, 21083 Солекс и 2105, 2107 Озон сводится в основном к наружной очистке и внутренней прочистке, а также проведению основных настроек и регулировок.

Периодичность этих процедур – раз в год и то при условии, что загрязнение достигло такой степени, что мешает работе систем и механизмов (затруднено перемещение подвижных частей, засорились каналы, жиклеры, поплавковая камера и т. д.) или в ситуации, когда внезапное засорение сказывается на эффективности работы карбюратора.

Очистка, прочистка карбюраторов 2108, 21081, 21083 Солекс и 2105, 2107 Озон

1. Наружная очистка карбюратора.

Мойку наружных поверхностей карбюраторов Солекс и Озон можно проводить перед проведением регулировки или как уже писалось ранее перед ежегодным техническим обслуживанием.

Для проведения наружной чистки карбюратора необходимо иметь баллончик аэрозольной жидкости для очистки карбюраторов или 0,5 литра ацетона, кисточку небольшого размера и не ворсистую тряпку. Снимаем корпус воздушного фильтра, затыкаем карбюратор сверху, тряпкой, чтобы грязь не попала вовнутрь, последовательно наносим аэрозоль из баллончика или ацетон кисточкой на каждую наружную поверхность карбюратора. Выжидаем пару-тройку минут. Кисточкой же, аккуратно и тщательно, убираем растворившуюся грязь из углублений и плоских поверхностей. При желании можно дополнительно протереть наружные поверхности тряпкой, смоченной бензином или соляркой. После проведения очистки обдуваем карбюратор сжатым воздухом из насоса или компрессора.

2. Прочистка карбюратора.

Прочищать мы будем каналы, жиклеры, поплавковую камеру, фильтр очистки топлива. Очень часто, особенно при больших сроках эксплуатации автомобиля в каналах и жиклерах карбюратора скапливаются смолистые отложения, уменьшающие их сечение, на диффузорах и стенках смесительных камер чёрные и коричневые лаковые отложения, в сетчатом фильтре и поплавковой камере осадки, принесенные из бензобака.

Прочистить все это хозяйство можно не снимая карбюратор с двигателя автомобиля, кроме случаев его полного закоксовывания. Для этого приобретаем в магазине баллончик аэрозольного очистителя карбюратора, снимаем корпус воздушного фильтра, запускаем двигатель. Пшикаем сверху в карбюратор, одновременно периодически рукой поворачивая рычаг привода дроссельной заслонки первой камеры чтобы карбюратор как следует «прогазовался». Повторяем эту операцию несколько раз стараясь попасть аэрозолем не только в смесительные камеры, но и в каналы воздушных жиклеров Главных дозирующих систем обеих камер (они сверху хорошо видны).

Места прочистки карбюраторов Солекс и Озон

Следующая на очереди — система холостого хода. На заведенном двигателе вытаскиваем «подсос», чтобы обороты были не менее 3-х тысяч. Полностью выкручиваем электромагнитный клапан или держатель топливного жиклера системы холостого хода (у кого как, в зависимости от модели карбюратора). И прямо в образовавшееся отверстие пшикаем аэрозоль. Стоит опять немного «погазовать» рукой. После процедуры продуть топливный жиклер в электромагнитном клапане или держателе и ввернуть обратно.

Электромагнитные клапаны Солекс и Озон

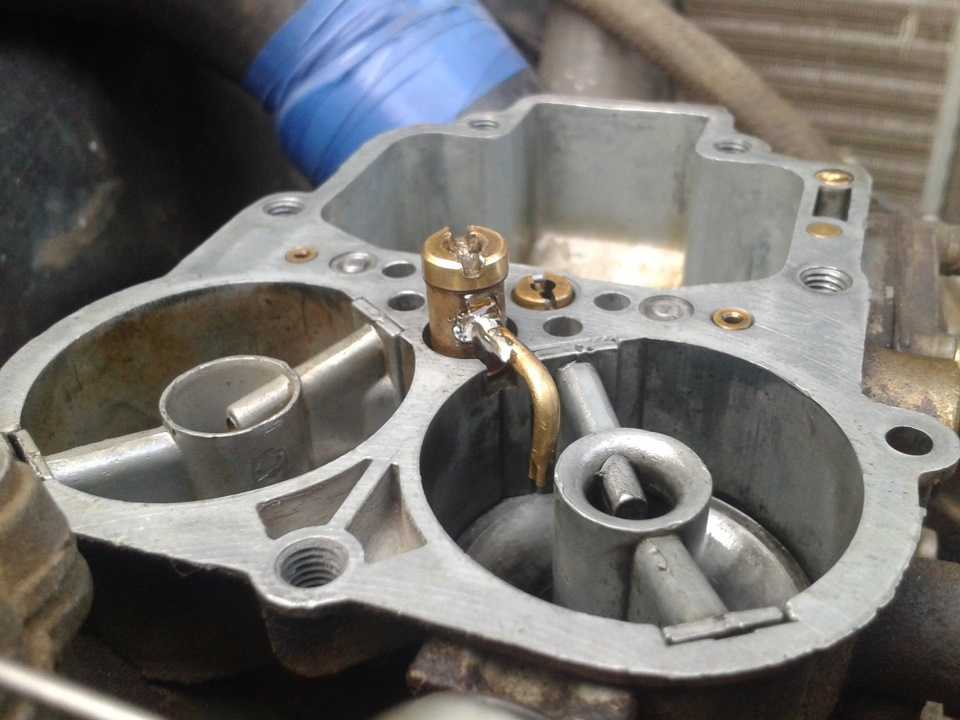

Далее — поплавковая камера. Для её прочистки стоит снять верхнюю часть карбюратора (его крышку). Тряпкой промокнуть весь бензин, находящийся в поплавковой камере. Налить туда ацетон и дать постоять некоторое время. Тряпкой аккуратно собрать основную грязь, кисточкой все остальное. На карбюраторе Солекс строение поплавковой камеры не очень удобное для прочистки поэтому можно в качестве дополнительного инструмента для прочистки углублений и неудобных мест использовать тонкую шлицевую отвёртку, лезвие которой обёрнуто тряпкой. После прочистки продуваем поплавковую камеру сжатым воздухом.

Поплавковые камеры Солекс и Озон

Так как крышка карбюратора у нас снята, то очень удобно вывернуть топливные и воздушные жиклеры, вынуть эмульсионные трубки Главных дозирующих систем карбюратора. Также снимаем распылитель ускорительного насоса. Замачиваем все снятое в ацетоне минут на пятнадцать, затем продуваем сжатым воздухом и устанавливаем обратно.

Прочищаем ГДС Солекс и Озон

И, наконец сетчатый фильтр очистки топлива на входе в карбюратор. Выворачиваем его пробку и извлекаем его из отверстия. Замачиваем ненадолго в ацетоне, а затем прочищаем зубной щеткой. Продуваем и ставим обратно, предварительно убедившись в том, что и в отверстии куда мы его вкручиваем нет грязи.

Фильтры и пробки Солекс и Озон

После очистки и прочистки карбюратора следует отрегулировать работу его основных систем и механизмов и в целом настроить его на нормальную работу.

3. Регулировка и настройка карбюратора.

Регулируем и настраиваем карбюратор в такой последовательности, хотя это и не обязательно, но мне она кажется наиболее оптимальной.
— Регулировка уровня топлива в поплавковой камере карбюраторов Солекс и Озон
— Регулировка привода воздушной заслонки карбюраторов Солекс и Озон
— Регулировка привода дроссельных заслонок карбюраторов Солекс и Озон
— Регулировка пускового устройства карбюраторов Солекс и Озон
— Регулировка холостого хода карбюраторов Солекс и Озон

Примечания и дополнения

— Для более полной и тщательной прочистки карбюраторов Солекс и Озон следует снять карбюратор с двигателя автомобиля. Разобрать, отложить в сторону все прокладки, диафрагмы и резиновые детали. Две части корпуса и крышку замочить на 10-12 часов в ёмкости с ацетоном. После чего продуть сжатым воздухом под давлением не менее 6-8 атмосфер, собрать все обратно и установить на двигатель.
— Существует еще один метод прочистки карбюратора, безразборный. Честно говоря он немного сомнительный, но применение его в целях профилактики вполне возможно. На 20 литров бензина в бензобаке заливаем 0,5 литра ацетона и ездим. Желательно такую заливку сделать перед активной эксплуатацией автомобиля, чтобы он не стоял, а ездил. См. «Прочистка карбюратора ацетоном».

Еще статьи по карбюраторам Солекс и Озон

— Как и зачем кипятить карбюратор?

— Безразборная прочистка карбюратора 2108 Солекс

— Прочистка системы холостого хода карбюратора 2108 Солекс

— Прочистка системы холостого хода карбюратора 2105, 2107 Озон

— Как провести профилактическое обслуживание карбюратора Солекс?

— Разборка карбюратора 2108 Солекс

Подписывайтесь на нас!

Как почистить карбюратор на ниве 21213

Нива 21213 карбюратор. Как чистить?

Для любителей Нива! Данная секция автофорума предназначена для обсуждения самых разных моделей, которые выпускаются под маркой «Нива»(Нива 2121, Нива 2129, Нива 2131, Шевроле Нива). Тут вы найдёте подробные отзывы про эти модели.

Всем известно, что качество бензина нашего оставляет желать лучшего! Вот что-то пропала тяга на моем автомобиле((( Грешу на карбюратор! Есть такая идея почистить его полностью! Кто делал уже такую процедуру — подскажите как лучше это сделать, с чего начать и чем закончить? Merzkij Сообщения: 5Зарегистрирован: 17 фев 2013, 14:35 Репутация: 0

Чтобы хорошо прочистить потребуется немало времени, нужно его полностью снять, по детально разбирать и промывать в бензине, все детали нужно хорошо промыть, потом нужно компрессором продуть все жеклеры и все отверстия, подождать пока он хорошо просохнет и можно ставить на машину, вот как бы все…=)

PrizracniyGonshik Сообщения: 15Зарегистрирован: 05 мар 2013, 13:06 Репутация: 0

Чистить его не проблема, как и на любой карбюраторной машине … Самое главное все хорошенько промыть, потом хорошо компрессором продуть все жеклеры и отверстия, повылетает все что лишнее =)) Мыть только бензином, и ничем другим…

Shurik Сообщения: 21Зарегистрирован: 10 мар 2013, 19:37 Репутация: 0

Да согласен бензин и только бензин вам в помощь) называется чем забили тем и чистим))) Так что думаю разобрать не будет у вас сложности — продуть и промыть ну тоже не такая заумная работа. Выполнили — ставим назад,и заправляем нормальным бензином.

hiler Сообщения: 9Зарегистрирован: 20 май 2013, 12:29 Репутация: 0

Вернуться в Клуб — форум Нива

• 5 9841
• 0 1411
• 4 5769
• 2 1642
• 3 1585

Кто сейчас на конференции
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 4

autonew.biz

Регулировка карбюратора на автомобиле ВАЗ «Нива»

Созданная несколько десятков лет назад, «Нива» до сих пор пользуется популярностью среди отечественных и даже зарубежных автомобилистов. Востребован этот внедорожник благодаря своей неприхотливости, ремонтопригодности и хорошей проходимости, которой могут позавидовать многие современные автомобили того же класса. Но исправная и бесперебойная работа даже столь выносливого транспортного средства может быть обеспечена только при должном и своевременном обслуживании и ремонте. Поэтому если вы не собираетесь тратиться на услуги специалистов СТО, желательно как минимум поверхностно разбираться в конструктивных особенностях своего автомобиля. Например, самостоятельная регулировка карбюратора на автомобиле ВАЗ «Нива» позволит вам оптимизировать работу двигателя и снизить расход с минимальными затратами.

ВАЗ-2121 стал популярен благодаря своей проходимости, технической надежности и простоте эксплуатации и обслуживания

Речь в этой статье пойдёт о настройке карбюратора на моделях ВАЗ-2121 и ВАЗ-21213, как самых ярких представителях отечественных классических внедорожников. «Нива» 21213 пришла на смену своей предшественнице в 1994 году, претерпев ряд конструктивных изменений. Прежде всего, модель обзавелась новым двигателем, на который производитель установил другой карбюратор. На «Ниве» 2121 использовался карбюратор «Озон», а владельцам следующего поколения внедорожника предлагался более современный агрегат под названием «Солекс». Однако многие нивоводы не оценили нововведения из-за его повышенных требований к качеству бензина и нередко прибегали к самостоятельной установке агрегата от предыдущей модели. Именно о том, как настроить карбюратор на «Ниву» 21213, вы узнаете далее.

Как настроить карбюратор на автомобиле ВАЗ «Нива»

Как функционирует карбюратор «Озон» на «Ниве» 21213 и 2121, а также других классических автомобилях семейства ВАЗ? Из топливного бака бензин поступает в поплавковую камеру в соответствующем количестве. Далее, пройдя через жиклёр, распылитель в диффузоре, топливо смешивается с воздухом. После этого, в зависимости от степени открытия дроссельной заслонки, определённое количество топливовоздушной смеси через впускной коллектор подаётся в цилиндр двигателя.

К регулировке карбюратора «Нива» 21213 прибегают в тех случаях, когда он подвергался ремонту, разборке/чистке и при затруднённом пуске двигателя либо его неустойчивой работе. Некоторые виды регулировок могут выполняться без снятия агрегата с машины, но в ряде случаев, к примеру, когда нужно отрегулировать пусковое устройство, без демонтажа не обойтись.

Настройка привода дроссельной заслонки

Главная цель регулировки карбюратора ВАЗ-21213 посредством настройки его привода — обеспечение оптимального положения дроссельной заслонки для крайних положений педали газа. Так, при выжатой до упора педали заслонка должна полностью открываться и, наоборот, как только вы отпустите газ, она должна закрыться. Достигается это путём установки нужной длины тяг. Для правильного выполнения регулировки следуйте приведённому ниже перечню действий:

1. Отсоедините тягу привода от кронштейна, который находится на крышке клапанов ГБЦ.
2. При помощи ключа на «8» отпустите контргайку и посредством закручивания/откручивания наконечника тяги установите оптимальное положение дроссельной заслонки.
3. Теперь остаётся только зажать контргайку и установить тягу на своё место.

По завершении регулировочных операций необходимо удостовериться, что положение заслонки действительно соответствует положению педали акселератора. Если нужный результат не достигнут, повторите описанные операции.

Регулировка карбюратора начинается с настройки положения дроссельной заслонки

Установка оптимального уровня топлива в поплавковой камере

Если в процессе обслуживания и ремонта имела место замена поплавка или игольчатого клапана, регулировка карбюратора ВАЗ-21213 должна быть выполнена в обязательном порядке. Ознакомьтесь с пошаговым руководством и сможете самостоятельно произвести необходимые настройки:

1. Для регулировки следует демонтировать крышку карбюратора и положить её в горизонтальном положении таким образом, чтобы поплавки оказались сверху.
2. Вам понадобится штангенциркуль, чтобы замерять расстояние между уплотнительной прокладкой крышки и самой верхней точкой каждого поплавка. В документации завода-изготовителя указано, что оптимальным является расстояние в 34–35 миллиметров. Если после замеров обнаружатся отклонения, установите оптимальное положение. Для этого следует подогнуть либо отогнуть язычок.
3. Если после проведения контрольных замеров полученные значения соответствуют норме, можно устанавливать крышку карбюратора на место. Но в процессе следите, чтобы не допустить соприкосновения поплавков со стенками камеры. При необходимости подогните рычаги, не сбив при этом высоту регулировки уровня.

Именно так должна производиться настройка уровня топлива в поплавковой камере.

Самостоятельная регулировка пускового устройства

После того как производилась разборка и ремонт с заменой заслонок, необходимо выполнить регулировку карбюратора ВАЗ-2121, которая предполагает настройку пускового устройства. И также в этом типе регулировки может возникнуть необходимость, если двигатель не запускается. Для этого агрегат придётся снять со впускного коллектора. Подготовьте стандартный набор инструментов и следуйте описанному ниже порядку действий:

1. После демонтажа карбюратора сразу нужно проверить, как работают заслонки. Поверните рычаг воздушной заслонки против часовой стрелки до упора — в таком положении заслонка должна полностью закрыться.
2. В то же время дроссельная заслонка должна быть приоткрыта. При этом образующийся между ней и стенкой камеры зазор должен составлять 1,1 мм. Это пусковой зазор — именно его регулировка осуществляется при настройке пускового устройства. Измерить зазор вы можете при помощи проволоки соответствующего диаметра.
3. Воспользуйтесь ключом на «8», чтобы повернуть регулировочный винт, расположенный на рычаге дроссельной заслонки. Таким образом, вы установите необходимый пусковой зазор.
4. Помимо этого, при полностью закрытой воздушной заслонке нажмите до упора на шток пускового устройства. Это приведёт к увеличению пускового зазора до 3 мм.
5. Если присутствуют отклонения от нормы, придётся провести дополнительную настройку. Для этого ослабьте затяжку контргайки регулировочного винта, расположенного на корпусе пускового устройства. Поворачивайте этот винт до тех пор, пока нужный зазор не будет установлен. По завершении регулировки не забудьте затянуть контргайку.

Для того чтобы правильно выполнить настройку пускового устройства, будьте внимательны и точно придерживайтесь последовательности действий, описанных в руководстве.

Как отрегулировать холостой ход на «Ниве» своими руками

По завершении чистки, ремонта или в целях корректировки оборотов холостого хода необходимо провести регулировку карбюратора «Нива» 2121, в процессе которой потребуется газоанализатор — с его помощью осуществляется контроль содержания оксида углерода (CO) в отработавших газах. После того как вы подготовите всё необходимое, включая стандартный набор инструментов, ознакомьтесь с инструкцией и приступайте к настройке:

1. Прежде всего, перед проведением регулировочных операций прогрейте мотор и включите потребители тока (например, фары).
2. Если двигатель прогрет, его нужно заглушить, после чего подключите газоанализатор к выхлопной трубе. Вновь запустите двигатель.
3. Возьмите отвёртку и, поворачивая винт количества смеси, установите частоту оборотов коленчатого вала 800–850 об/мин. Контроль оборотов осуществляется при помощи тахометра.
4. Далее, при помощи той же отвёртки необходимо вращать винт качества смеси. Ориентируясь по данным газоанализатора, установите содержание CO в выхлопных газах в пределах 2,5–3%. Часто после завершающей настройки обороты двигателя отклоняются от нормы. Вам нужно провести корректировку при помощи винта количества.

Синяя стрелка — винт количества, красная — винт качества
После грамотно выполненной регулировки карбюратора двигатель вашего автомобиля будет развивать необходимую мощность и устойчиво работать на холостых оборотах. При этом будет обеспечен оптимальный расход топлива. Если же по завершении настройки на любых оборотах наблюдаются провалы, а сам пуск мотора затруднён, то, вероятнее всего, в системах карбюратора присутствует неисправность. В связи с этим может потребоваться диагностика и соответствующий ремонт.

CarExtra.ru

Регулировка карбюратора Ваз 2106 своими руками

Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином. Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха. В процессе эксплуатации регулировка карбюратора Ваз 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином.

1. Признаки неисправности
2. Регулируем привод
3. Регулируем заслонки
4. Регулируем устройство пуска
5. Регулировка поплавковой системы
6. Регулировка холостого хода на Ваз 2106
7. Диагностика карбюратора после регулировки

Какой карбюратор лучше поставить на Ниву 21213

Отечественный автопром спустя более пятидесяти лет продолжает твердо удерживать лидирующие позиции на авторынках. Семейство ВАЗов имеет вполне приемлемую цену и достаточно просты в обслуживании.

Огромный спрос появился на советский внедорожник ВАЗ-21213, а также его аналоги. Данный тип автомобилей ВАЗ достиг огромных успехов в мировом автоспорте, ставя недостижимые рекорды. Подобная модель автомобилей очень активно экспортируется в европейские страны и не только.

Автовладельцы, у которых не слишком много опыта в обслуживании данного типа авто, достаточно часто сталкиваются с различными проблемами, связанными с эксплуатацией и ремонтом Нивы. Одной из таких распространенных проблем является ремонт и замена карбюратора.

Многие водители не знают, какую модель лучше выбрать, чем они отличаются между собой и чем руководствоваться при выборе того или иного.

Как правильно отрегулировать карбюратор на Ниве — поэтапный процесс

Мотор на автомобиле ВАЗ-21213 «Нива» комплектуется карбюратором семейства Солекс. Многие владельцы «Нивы» сетуют на капризность этого устройства. Производитель уверяет, что Солекс правильно отрегулирован еще на заводе, однако данное заявление не всегда соответствует действительности. Проблемы с узлом системы питания двигателя возникают не только по причине его некорректной настройки, но также по причине халатности самого автовладельца.

Игнорирование рекомендаций по периодичности замены воздушных и топливных фильтров приводит к тому, что важнейший в системе питания двигателя механизм отказывается правильно работать. Цель, к которой сводятся все регулировочные процессы карбюратора – обеспечить на всём диапазоне оборотов стабильную работу силового агрегата. Регулировка карбюратора Солекс на ВАЗ 21213 «Нива» является неотъемлемым условием безотказной работы мотора.

Поэтапная регулировка карбюратора Солекс на ВАЗ 21213

Регулировка карбюратора Солекс сводится к части регулировочных процессов в поплавковой камере и настройке системы холостого хода. Это довольно кропотливая работа, требующая определённых знаний. Правильная настройка Солекса в будущем позволит наслаждаться экономичной, бесхлопотной и комфортной ездой на автомобиле ВАЗ 21213 «Нива».

Начинать всю работу следует с установления оптимального количества топлива в камере:

• Заводится мотор на несколько минут, во время работы двигателя необходимо также периодически нажимать на педаль газ;
• После работы двигателя на протяжении пяти минут его необходимо заглушить;
• Отсоединяется топливоподводящий шланг;
• Откручиваются винты, закрепляющие крышку карбюратора;
• В горизонтальном положении поднимается верхняя часть механизма системы питания;
• Линейкой измеряется расстояние от поверхности крышки карбюратора до уровня топлива.

Уровень должен быть в пределах 25 мм в камерах, но эти показатели могут варьироваться, так как коллектор не горизонтален, поэтому следует измерить значение в камерах и вывести средний показатель. Если уровень превышает норму, то следует с помощью язычка поплавка удалить часть бензина и произвести сборку механизма в обратной последовательности. После чего снова завести двигатель и провести наблюдения. С малых диффузоров не должен просачиваться бензин, в противном случае появление топлива будет свидетельствовать о переливе. Во время проведения регулировки не нужно нажимать на газ!

Регулировка пусковой системы

Отрегулировать пусковую систему Солекс можно как на установленном карбюраторе, так и на демонтированном. В первом случае регулировка сводится к определению числа оборотов коленвала, а вот на снятом карбюраторе отрегулировать пусковую систему возможно за счет зазоров у кромки заслонок. На демонтированном с транспортного средства устройстве системы питания двигателя отрегулируйте зазор между заслонкой и стенкой камеры – зазор должен составлять 1,1 мм. Регулировочную работу проводят с помощью ключа или отвертки.

Более опытные и продвинутые автовладельцы предпочитают регулировать Солекс методом определения и выставления числа оборотов коленчатого вала. Этот способ более быстрый, но и требует наличия определённых специфических знаний. Заключается данная методика в следующем:

• Демонтируются воздушные фильтры;
• Отсоединяется подсос, заводится мотор;
• С помощью подручных инструментов на треть открывается воздушная заслонка;
• Рычагом выставляются 3200 об/мин коленвала;
• Воздушную заслонку следует закрыть, ослабить контргайку, регулировочным винтом уменьшить частоту вращения до 3000 об/мин;
• Затянуть контргайку.

С помощью газоанализатора можно также осуществить настройку пусковой системы. Устройством измеряется количество оксида углерода в газах. Если значение составляет 8%, то настраивать пусковую систему не нужно. Если значение ниже 8%, тогда в этом случае на крышке диафрагменного механизма следует закрутить винт, и, если значение превышает норму, винт следует ослабить и провести повторный замер.

Регулируем холостой ход

Это процедура необходима для того, чтобы силовой агрегат работал стабильно, а в выхлопных газах содержалось как можно меньше вредных веществ. В гараже за счет собственных усилий всю работу можно выполнить с помощью тахометра. Мотор предварительно доводится до рабочей температуры, после чего осуществляется непосредственно сама регулировка. Винтом количества смеси устанавливается частота вращения коленчатого вала на уровне 850-900 об/мин, после чего отверткой заворачивается винт качества до установления оборотов в районе 800 об/мин. Подобную процедуру необходимо провести несколько раз, пока двигатель не начнёт стабильную работу, при этом будет наблюдаться минимальное количество разряжений в трубке.

Правильная настройка Солекс позволит владельцу авто наслаждаться качественной, а главное бесхлопотной работой двигателя. Специалисты рекомендуют осуществлять настройку холостого хода два раза в год. Таким образом, можно достичь существенной экономии топлива и выброса в атмосферу минимального количества вредных веществ, плюс ко всему, правильно отрегулированный механизм системы питания двигателя позволит существенно экономить личные средства на услугах станций техобслуживания.

avtooverview.ru

Самостоятельная чистка карбюратора

Определить необходимость чистки карбюратора можно двумя способами: визуальным и инструментальным. В первом случае проводится осмотр на предмет видимого загрязнения, ржавчины, масляных отложений и нагара. Кроме этого, о сбоях в работе карбюратора могут свидетельствовать свечи зажигания. Если у них серо-коричневый нагар, значит, карбюратор работает нормально. Если свечи имеют закопчённый вид или, наоборот, светло-серый оттенок, необходима чистка карбюратора.

Второй вариант поверки необходимости чистки подразумевает оценку качества топливно-воздушной смеси с помощью анализаторов, которые применяются для диагностики выхлопных газов. В любом случае рекомендуется проводить чистку не реже 1-2 раз в год или при пробеге 20-50 тысяч километров в зависимости от конкретных условий эксплуатации.

Чистка карбюратора ВАЗ-2107 предполагает выполнение следующих операций:

• наружная мойка;
• чистка сетчатого фильтра;
• мойка поплавковой камеры;
• чистка жиклёров и каналов;

Внутренние поверхности и детали рекомендуется мыть растворителями, которые хорошо растворяют лакообразные отложения и смолы: ацетон, 645-652, амилацетат, дихлорэтан и так далее. При этом нужно помнить, что неметаллические детали нужно мыть отдельно в бензине, так как сильные растворители могут их повредить.

Ремонт и очистка карбюратора ВАЗ-2106

Опубликовано:

21.03.2017

За свою 30-летнюю историю серийного производства автомобиль ВАЗ-2106 сменил несколько двигателей объёмом от 1100 до 1600 см³. При этом топливная система этих силовых агрегатов функционировала с участием разных карбюраторов, а самый часто используемый среди них — ДААЗ 2107 «ОЗОН». Этот агрегат отличается тем, что обеспечивает высокую экономичность во всех режимах работы, что является его бесспорным достоинством. Но без недостатков здесь также не обошлось, самый значимый среди которых — низкая надёжность. Владельцам «шестой» модели часто приходилось устранять неисправности, вызванные засорением жиклёров, поломкой пружин и разрывом диафрагм. При возникновении каждой из перечисленных неисправностей требуется ремонт и очистка карбюратора ВАЗ-2106, причём необязательно в условиях автомастерской. Все ремонтные процедуры могут быть выполнены автовладельцем самостоятельно — необходимо только обзавестись минимальным набором инструментов и соответствующей информацией.

Именно о ремонте и чистке карбюратора «Озон» пойдёт речь в этой статье, поскольку он наиболее распространён. Хотя, обладая этими знаниями, вы сможете вполне успешно восстановить работоспособность агрегата другого типа. Все они конструктивно похожи, за исключением некоторых отличий. Например, в конструкции рассматриваемого варианта присутствует так называемая летающая тарелка — пневматический привод, отвечающий за открывание второй камеры.

Неисправности карбюратора, их причины и методы устранения

Согласно рекомендациям специалистов, карбюратор ВАЗ-2106 должен подвергаться техническому обслуживанию с периодичностью как минимум один раз за 30 тыс. км. пробега. Таким образом, вы сможете своевременно выявить и устранить различного рода неисправности в виде разорванных диафрагм, поломки ускорительного насоса или неполного открывания второй смесительной камеры.

Как определить, что карбюратор автомобиля ВАЗ-2106 вышел из строя и нуждается в восстановлении? Для этого нужно лишь обратить внимание на свидетельствующие об этом признаки, описанные ниже:

• Наличие хлопков при нажатии на педаль газа — причиной проблемы служат микровзрывы топливовоздушной смеси, известные как детонация. В случае когда детонация наблюдается во впускном коллекторе, следует делать вывод о слишком бедной смеси, а хлопки в глушителе свидетельствуют о чересчур большом количестве бензина в горючей смеси. В обоих случаях следует провести регулировку карбюратора, хотя нередко причина кроется в нарушении угла опережения зажигания.
• Двигатель работает неустойчиво (обороты плавают) — если вы заметили этот «симптом», значит, необходимо отрегулировать систему холостого хода.
• Во время движения двигатель не набирает либо слишком медленно набирает обороты при нажатии на педаль акселератора — наличие этой проблемы может говорить о том, что отказал привод второй смесительной камеры.
• Замедленное рывкообразное увеличение оборотов при повышении передачи и нажатии на газ — если вы столкнулись с такой проблемой, то в ремонте нуждается ускорительный насос.

Операции по чистке и ремонту карбюратора можно выполнить самому

Далее, мы подробно расскажем о том, как почистить карбюратор и выполнить все необходимые ремонтные операции своими руками.

Ремонт карбюратора на автомобиле ВАЗ-2106

Такая процедура, как ремонт карбюратора ВАЗ-2106, не требует наличия каких-то профессиональных навыков и заключается в его демонтаже, разборке и чистке. И также при необходимости производится замена вышедших из строя и износившихся комплектующих и расходных материалов. Но для начала следует выполнить демонтаж и заблаговременно приобрести ремонтный комплект, в который входят все детали, потенциально требующиеся для замены.

Ниже мы рассмотрим, как снять карбюратор ВАЗ-2106, провести его очистку и продолжить выполнение ремонтных работ. Порядок действий при снятии карбюратора следующий:

1. Открутите три гайки на корпусе воздушного фильтра, чтобы снять его крышку.
2. После этого вы получите доступ к ещё четырём гайкам, открутив которые удастся демонтировать сам воздушный фильтр.
3. Затем отсоедините все шланги, тяги и провода, которые подсоединены к карбюратору.
4. На завершающем этапе демонтажа открутите четыре гайки, на которых крепится сам агрегат. Это позволит снять его со впускного коллектора.

Для снятия агрегата потребуется демонтаж воздушного фильтра

На этом процесс снятия заканчивается и начинается следующий этап, но прежде мы рекомендуем закрыть отверстие коллектора чистой ветошью, чтобы избежать попадания в него посторонних предметов и пыли.

В процессе разборки проведите внешний осмотр всех функциональных элементов карбюратора и при необходимости замените их, используя новые детали из заранее купленного ремкомплекта. Нередко автолюбители производят демонтаж и желают знать, как почистить карбюратор ВАЗ-2106, исключительно в профилактических целях. Если же вам пришлось прибегать к разборке в связи характерными нарушениями в работе двигателя, то следует обратить особе внимание на состояние соответствующих систем карбюратора. Например, при возникновении проблем с разгоном, вероятнее всего, неисправен ускорительный насос и его элементы нуждаются в пристальном осмотре на предмет износа и поломок. Вместе с тем нелишним будет перебрать и промыть остальные детали карбюратора.

Если вы столкнулись с одной из описанных выше неисправностей либо намерены провести очередное обслуживание двигателя самостоятельно, но при этом не знаете, как промыть карбюратор ВАЗ-2106, воспользуйтесь приведённой ниже инструкцией:

1. Поднимите нижнюю часть телескопической тяги вверх и отсоедините её от рычага.
2. Открутите винты, фиксирующие крышку карбюратора, и, соблюдая осторожность, снимите эту часть.
3. При рассмотрении центральной части агрегата вы заметите жиклёры (жёлтые винты с отверстиями) — их следует выкрутить при помощи отвёртки и поместить в ёмкость с ацетоном примерно на час.
4. По истечении вышеуказанного времени, воспользовавшись тонкой проволокой, удалите из отверстий жиклёров загрязнения, если потребуется. И также специалисты рекомендуют использовать сжатый воздух, чтобы полностью удалить мелкие частицы грязи как из самих жиклёров, так и из остальных топливных каналов карбюратора.

О том, как продуть карбюратор ВАЗ-2106, вряд ли стоит подробно рассказывать. В специализированных мастерских для этого используют сжатый воздух из компрессора. Если вы таким оборудованием не располагаете, то в качестве альтернативы можете использовать ручной насос.

После того как вы заменили изношенные и повреждённые детали, почистили и продули топливные отверстия, можно приступать к сборке и установке карбюратора. Это процесс выполняется в порядке, обратном снятию. По завершении ремонтных работ потребуется регулировка холостого хода, но это тема уже другой статьи.

7 простых шагов по очистке карбюратора автомобиля

от Smart Motorist

Карбюратор называют жизненной силой автомобиля или любого транспортного средства. Его задача состоит в том, чтобы обеспечить смесь топлива и воздуха для бесперебойной работы сердца автомобиля. Но время от времени этот карбюратор загрязняется, и ваша задача — регулярно его чистить.

Если это обслуживание не выполнено, ваш карбюратор не будет работать должным образом. И, в конце концов, ваша машина сама не сможет работать ровно так, как должна.

Знать, как почистить автомобильный карбюратор, не так уж сложно, так как методы и шаги довольно просты, и это занимает всего около получаса. Мы научим вас этим шагам и методам очистки карбюратора понятным способом.

Как почистить автомобильный карбюратор

Очистить автомобильный карбюратор совсем несложно, особенно если вы имеете дело с карбюратором Chevy 350. Согласно блогу Torquewrenchcenter, вам необходимо очистить как внутренние области, так и внешний корпус карбюратора. Для этого вам нужно будет собрать некоторые предметы, которыми вы будете чистить. После того, как вы все собрали, можно приступать к уборке. Ниже мы подробно описали шаги, чтобы вы могли понять, что вам нужно сделать:

Шаг 1: Соберите необходимые предметы

Предметы, которые вам потребуются для начала этой процедуры очистки карбюратора автомобиля, включают в себя несколько старых тряпок, спрей для смазки, предназначенный для чистки, маленькую проволочную щетку для чистки внешней части кузова. если на нем есть шлам, очиститель воздушной заслонки или очиститель карбюратора.

Некоторые из этих вещей уже есть в вашем гараже или кладовой. Тряпки и проволочные щетки — это обычные вещи, которые у вас всегда будут лежать. А вот смазку и очиститель карбюратора нужно будет купить в магазине. Их можно приобрести в автомагазинах или магазинах автозапчастей.

Шаг 2: Безопасность превыше всего!

Вы всегда должны принимать меры безопасности, чтобы защитить свои руки, глаза и нос, если не что-то еще. Это необходимо, когда вы выполняете тяжелую работу или уборку. Любой несчастный случай может произойти, если вы имеете дело с химическими веществами или острыми предметами.

Поэтому перед началом работы убедитесь, что у вас есть перчатки, защитные очки и маска для лица. После того, как вы наденете это, вы можете организовать свое рабочее место и начать уборку.

Шаг 3. Доберитесь до карбюратора автомобиля

После того, как вы предприняли меры безопасности, чтобы обезопасить себя, и после того, как вы собрали необходимые предметы для очистки, вы можете перейти к работе с карбюратором.

Во-первых, вам нужно выключить двигатель вашего автомобиля и дать ему немного остыть, прежде чем вы сможете прикоснуться к нему. Затем необходимо снять воздушный фильтр и корпус. Это сделано для того, чтобы можно было добраться до карбюратора внутри.

Возьми все тряпки и собери их вместе. Выясните, где регулятор дроссельной заслонки крепится к карбюратору. Это позволяет вам запускать двигатель вручную намного быстрее, пока вы все еще чистите.

Этап 4: Внутренние части карбюратора

Возьмите тряпки, которые вы связали вместе, и распылите на них чистящие растворители. Затем они должны быть размещены вокруг основания карбюратора. Вы должны быть осторожны, когда кладете туда влажные тряпки, потому что химикаты могут коснуться любых других окрашенных поверхностей или областей и испортить покраску или полностью повредить поверхность. Тряпки также остановят стоки.

Шаг 5: Внешние части карбюратора

Теперь перейдем к внешнему корпусу карбюратора. Вам нужно распылить смазочный спрей или очиститель воздушной заслонки на внешнюю часть корпуса карбюратора. Убедитесь, что вы распыляете на соединение или прикрепленные движущиеся части. Примером таких насадок может быть тяга дроссельной заслонки. Такие места необходимо опрыскивать чистящими растворителями.

После того, как вы закончите распылять все, что нужно опрыскать, вам нужно дать ему немного постоять. По прошествии достаточного времени можно вытереть жидкость. В случае сильного шлама и масла с скоплением мусора вам понадобится небольшая проволочная щетка для очистки сразу после распыления растворителя. Вы должны сделать это быстро, иначе спрей застынет слишком долго и засохнет.

Шаг 6: Завершите работу и снова запустите двигатель

После того, как все было очищено и вытерто, вам нужно нанести еще немного очистителя карбюратора на карбюратор. На данный момент смазочный спрей больше не нужен.

Теперь вы можете убрать эти тряпки. Уберите все свои инструменты и предметы из автомобиля. Как только область будет очищена, вам нужно запустить двигатель вашего автомобиля. Используйте регулятор дроссельной заслонки, чтобы двигатель мог работать с высокими оборотами в минуту (об/мин).

Пока вы это делаете, вам нужно снова распылить очиститель карбюратора, но небольшими порциями с интервалами. Когда вы это сделаете, очищающий растворитель будет проталкиваться внутрь, и двигатель не заглохнет.

Этот шаг необходимо выполнять постоянно, потому что вам нужно распылять понемногу, а также увеличивать и уменьшать скорость двигателя во время распыления. Через некоторое время можно дать двигателю поработать несколько минут на нормальной скорости.

Шаг 7. Переустановите все компоненты

Теперь можно заглушить двигатель автомобиля и вернуть воздушный фильтр и корпус на место. Проедьте на машине около 10 минут или около того, пока она не станет достаточно горячей и не позволит очистителю карбюратора пройти по всей системе.

Final Words

Внутри автомобильных двигателей карбюраторы часто создают больше проблем, чем любая другая внутренняя часть. В конце концов, это та часть, которая контролирует поток воздуха и топлива. Все топливо и воздух предназначены для сжигания в этой части.

Всякий раз, когда вы собираетесь добавить новое топливо в бак или заменить его, обязательно очистите карбюратор, потому что это вызовет проблемы со сгоранием или затруднит плавную работу вашего автомобиля.

Как почистить карбюратор

Одна из самых важных частей информации, которую я когда-либо получал об автомобилях, пришла от близкого друга и наставника. Он сказал мне: «Это все куски хлама, и все они ломаются». Хотя это довольно мрачное изложение вещей, его многолетний профессиональный опыт, связанный со всем, от легковых автомобилей до четвертьмильных монстров, означал, что это было евангелием.

Особенно это касается карбюраторов. Они архаичны, грубы, плохо пахнут, и я их люблю. Как и вы, может быть. Но если вы используете карбюратор, вам рано или поздно придется с ним повозиться. Это не значит, что вам нужно быть мастером карбюратора. Вам просто нужно знать основы обслуживания и ремонта после поломки.

Одним из наиболее сложных процессов обслуживания карбюратора является очистка. Какими бы примитивными они ни казались, внутри них происходит очень многое. Однако у всех проходов, портов, полостей и щелей есть одна общая черта — они любят собирать мусор. Итак, сегодня у вас Мега-умы Драйва , чтобы показать вам, как чистить карбюратор.

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Основы очистки карбюратора

Оценки, необходимое : 1-2 часа

Уровень мастерства : промежуточный

Транспортные системы : Топливо

Безопасность

Carertors Carbretors точно не так же. но вы обязательно заставите некоторых чиновников OSHA извиваться в процессе. Тем не менее, вы обязательно должны носить защитные перчатки и защитные очки. Мы говорим это не только для того, чтобы избежать возможных судебных исков. Очистители углеводов — сильнодействующие химические вещества, и они сделают больше, чем просто очистят вашу кожу и глазные яблоки — поверьте мне, они найдут эти глазные яблоки.

Вы также должны убедиться, что работаете в хорошо проветриваемом помещении. Когда вы держите двери и окна закрытыми, вы почти наверняка почувствуете легкое головокружение. И если вы хотите покурить, постарайтесь держать открытое пламя ДАЛЕКО от бензина и химикатов, с которыми вы имеете дело. Ты не Человек-Факел, тебя обожгут.

Все, что нужно для чистки карбюраторов

Действительно ли чистка карбюратора стоит 50-100 долларов? Нет. Но это только формальность. Реальность такова, что вы, вероятно, потратите 25-50 долларов на чистящие средства, в зависимости от того, сколько и какого типа вам нужно. Мы говорим, что вы в конечном итоге инвестируете 100 долларов, потому что, по крайней мере, вы также должны приобрести комплект для восстановления.

Чистка карбюратора и его восстановление идут рука об руку. Проверка и проверка того, что все внутренние компоненты находятся в рабочем состоянии, только поможет вам получить больше от работы, которую вы все равно делаете. Кроме того, все эти части выходят, и вы обязательно порвете несколько прокладок по пути. Вы не увеличиваете время процесса, заменяя их.

Итак, что вам нужно? Хотя баллончик с очистителем карбюратора творит чудеса, это всего лишь один инструмент для работы. Вы захотите использовать химическое погружение, чтобы проникнуть в эти очень глубокие уголки и закоулки. Также пригодятся магазинные полотенца, латунная щетка и немного проволоки. Купите себе дешевый поддон для сбора масла, и вы в деле.

Карбюраторы сложны, но вам не понадобится ничего, кроме нескольких основных ручных инструментов, чтобы разобрать и собрать их обратно. Должен быть набор отверток, гаечных ключей и острогубцев. В зависимости от карбюратора, с которым вы работаете, могут потребоваться специальные инструменты для снятия форсунок, силовых клапанов и т. д. Очень важно заранее выполнить домашнее задание, чтобы определить, нужны ли они для вашей модели.

Список инструментов

Список продуктов

Как очистить карбюратор

Вот что к чему.

1. Снимите карбюратор с коллектора

Конечно, вы можете чистить им части карбюратора на коллекторе, но вы не сможете получить все. Кроме того, во время работы вы, скорее всего, что-нибудь уроните в него, и вдруг у вас сильная головная боль в руках. Не забудьте засунуть в коллектор чистую тряпку, чтобы мусор или посторонние предметы не попали в открытую полость.

Заткните открытую рану чистой тряпкой. В противном случае вы напрашиваетесь на неприятности.

2. Слейте топливо

Рекомендуется слить все топливо из карбюратора перед его разборкой. Некоторые предпочитают перевернуть карбюратор вверх дном и дать топливу вытечь в уловитель. Вы также можете несколько раз прокрутить дроссельную заслонку, чтобы ускорить процесс.

Переключение рычага дроссельной заслонки для слива топлива из карбюратора в дренажный поддон.

3. Разборка карбюратора

Процесс разборки различается для каждой модели карбюратора, поэтому нам трудно предоставить вам точную процедуру. Однако мы можем посоветовать вам следить за всем. Обязательно осмотрите каждую часть, которую вы удаляете, и сделайте заметки о том, куда они идут. Форсунки, дозирующие стержни, силовые клапаны, выпускные патрубки и т. д. должны вернуться в те же места, откуда вы их удалили.

Карбюратор почти готов к чистке.

4. Разберитесь с крупными деталями

Выделите время, чтобы удалить любые тяжелые отложения с деталей карбюратора, прежде чем вы начнете опускать их в химическую ванну. Ваша латунная щетка в сочетании с очистителем карбюратора — это все, что нужно для этих насадок. Химическая ванна может справиться с этими отложениями, но вы только увеличиваете время замачивания каждой детали и сокращаете срок службы этого продукта, не занимаясь ими заранее.

Использование латунной щетки для больших отложений. Повторите процесс для всех частей, чтобы сохранить химическую ванну.

5. Время принять ванну

После того, как большая часть навоза удалена, вы можете приступать к погружению каждого в ванну. Каждая часть должна пропитываться от 20 минут до получаса. Вы можете работать в пакетах, чтобы ускорить процесс.

Если ваши детали слишком велики для контейнера, в который входит ваша ванна, вы можете превратить сливной поддон в ванну. Просто убедитесь, что вы открываете еще больше дверей и окон. Вы не можете ожидать наилучших результатов от этого метода, так как детали могут не полностью погрузиться в воду — именно с этой проблемой я столкнулся, пытаясь замочить основной корпус моего Holley 4150.

Опускание деталей в химическую ванну. Нет, этот основной корпус не подойдет.

6. Спрей и скраб

Химическая ванна творит чудеса, но на многое она способна. После того, как детали будут удалены из растворителя, вам нужно нанести немного смазки. Чистая латунная щетка и немного очистителя карбюратора — это рецепт для покрытия тех больших областей, на которых все еще есть отложения.

7. Огонь в дырах

А теперь самое интересное. Карбюраторы заполнены всевозможными проходами, которые так же грязны, как и пятна, которые вы можете видеть. Вам нужно будет попасть туда. Вы также можете использовать очиститель карбюратора для этой части. Мне нравится пропускать очиститель карбюратора через каналы и следить, чтобы он вытекал туда, куда должен. Если это не так, значит, есть блокировка, которую вам нужно устранить с помощью тонкой проволоки. Просто следите за тем, чтобы ваши глаза не попадали на линию огня, распыляя очиститель карбюратора в любых проходах, так как его попадание может стать неприятным сюрпризом.

Очистка одного из множества проходов. Их много, и вы захотите повторить процесс для всех. Защитные очки абсолютно необходимы для этого шага.

8. Очистите форсунки

Форсунки вашего карбюратора склонны к образованию отложений. К счастью, здесь нет догадок. Все, что вам нужно сделать, это поднять струю, чтобы убедиться, что вы можете видеть сквозь нее. Бороться с мусором легко с помощью тонкой проволоки или сверла, которое точно соответствует отверстию. Никогда не используйте дрель для устранения закупорки, так как вы можете повредить или расширить отверстие.

9. Соберите карбюратор

Когда все будет очищено, можно переходить к сборке карбюратора. Какой смысл бросать грязные старые детали в этот чистый карбюратор? Восстановление его защищает ваши усилия и гарантирует, что углевод будет свежим и готовым ко всему!

Детали готовы к повторной сборке. Это помогает выровнять все и установить меньшие биты поэтапно, как показано выше.

Видеоруководство по очистке карбюраторов

Иногда изложение вещей в тексте приводит к чрезмерному усложнению некоторых вещей. Хотя мы стараемся изо всех сил, мы понимаем, что мы не можем физически направлять вас. Тем не менее, мы можем подключить вас с помощью видеоурока. В этом разделе рассматриваются углеводы для мотоциклов, но основные принципы применимы практически к любым другим углеводам!

Часто задаваемые вопросы

Знакомство с миром карбюраторов обязательно вызовет вопросы. Не волнуйся. У нас есть ответы!

В:  Как лучше всего почистить карбюратор, не разбирая его?

Ответ: Короткий ответ: вы не можете. Есть присадки, которые вы можете попробовать запустить в топливную систему, но дело в том, что вы не можете полагаться на них, чтобы справиться с любыми стойкими отложениями или отложениями, которые обычно встречаются в карбюраторе. Лучше всего разобрать его и убедиться, что все чисто с помощью специальных растворителей и химикатов.

В:  Как узнать, нуждается ли мой карбюратор в чистке?

A: Многие признаки подскажут вам, что пора почистить карбюратор. Затопление или выплескивание топлива из вентиляционных отверстий топливного бака, условия работы на обогащенной смеси, условия работы на обедненной смеси или неработающий двигатель могут означать, что карбюратор нуждается в чистке. Лучше всего искать такие проблемы, которые вы не можете решить стандартными средствами настройки параметров карбюратора.

В:  Как восстановить карбюратор?

A: Ремонт карбюратора может быть таким же простым, как замена уплотнений и прокладок до капитального ремонта всех основных компонентов. Именно поэтому вы можете выполнять перестройку во время уборки. Процесс которого зависит от модели карбюратора. Мы рассказываем о восстановлении двойного насоса Holley 4150, чтобы дать вам представление о процессе.

Подробнее о карбюраторах

Как очистить карбюратор снегохода (выполните эти 7 шагов)

Очистка карбюраторов снегохода может помочь улучшить его характеристики и является обязательной задачей регулярного технического обслуживания. Сгущенные углеводы могут вызвать проблемы с двигателем по всем направлениям.

Привет, меня зовут Чаз, и я фанат снегоходов. С детства я езжу на этих машинах и имею более 20 лет опыта работы с двухтактными двигателями снегоходов и их обслуживания. Я очистил больше, чем моя доля углеводов за эти годы.

В этой статье я покажу вам пошаговое руководство, которое поможет вам удалить и очистить углеводы. Это относительно простая задача обслуживания, но она может быть пугающей, если вы никогда не делали этого раньше.

Давайте откроем ваши сани и приступим к работе.

Содержание

• Что вам потребуется
• Как очистить карбюратор снегохода
  • 1. Снимите карбюратор(ы)
  • 2. Распылите очиститель/скраб для карбюратора
  • 3. Снимите нижнюю пластину 2 4 9022
  • 5. Разберите и очистите основную секцию карбюратора и очистите ее
  • 6. Соберите карбюратор
  • 7. Установите карбюратор обратно в двигатель
9.0221 Важность очистки карбюратора
• Заключительные мысли

Что вам понадобится

Если у вас есть базовый набор инструментов, у вас будет все необходимое для снятия и чистки карбюратора. Вот список предметов, которые пригодятся.

• Очиститель карбюратора
• Гаечный ключ и насадки (соответствующие размерам для ваших саней)
• Отвертка (крестовая и плоская)
• Плоскогубцы
• Тряпки/газеты/бумажные полотенца
• Маленькая абразивная зубная щетка0222

Как очистить карбюратор снегохода

Процесс снятия карбюратора может немного отличаться от одной машины к другой. Очистка любого двухтактного карбюратора одинакова, и многие снегоходы используют один и тот же тип карбюратора.

Перед тем, как что-либо делать с карбюраторами, вам нужно перекрыть топливный клапан, чтобы топливо не вытекало из трубопроводов при их снятии.

1. Снимите карбюратор(ы)

Чтобы очистить карбюратор, сначала необходимо его снять. Это включает в себя открытие моторного отсека и отсоединение карбюратора от двигателя. Различные двигатели будут настроены немного по-разному, но процесс, по сути, один и тот же.

Получив доступ к карбюраторам, снимите топливопроводы, соединения дроссельной заслонки и верхние крышки. На линии дроссельной заслонки будет небольшой болт, удерживающий ее на месте. Затем возьмите отвертку и ослабьте место соединения карбюратора с головкой.

Когда все линии удалены, а карбюратор отсоединен от головки, покачивайте и тяните карбюратор, пока он не освободится. Вы можете использовать плоскогубцы с тонкими губками, чтобы снять хомуты шлангов и удалить более мелкие линии с помощью отвертки с плоской головкой.

2. Распылите очиститель/скраб для карбюратора

После снятия распылите очиститель карбюратора на весь карбюратор, прежде чем разбирать его. Мне нравится использовать Gumout, но любой очиститель карбюратора/дросселя из магазина автозапчастей должен работать нормально.

Не забудьте положить газеты, тряпки или бумажные полотенца на обрабатываемую поверхность, потому что они попадут повсюду. Это значительно упрощает уборку.

После того, как вы промокли вещи, потрите все поверхности зубной щеткой.

3. Снимите нижнюю пластину

Нижняя пластина карбюратора закрывает поплавок, форсунки и прокладки. Снимите эту пластину с помощью небольшой отвертки с крестообразным шлицем. Нужно будет открутить четыре маленьких винта, и крышка сразу же снимется. Не теряйте эти винты.

4. Распылите и очистите нижнюю пластину и поплавки

Снимите поплавки с нижней пластины, как только она будет откручена. Они должны сразу выпасть, но если нет, можно аккуратно поддеть их отверткой. Распылите на пластину очиститель карбюратора и почистите зубной щеткой. Также почистите и вытрите поплавки.

5. Разберите основную секцию карбюратора и очистите

Затем снимите рычаг поплавка, поддев штифт, удерживающий его на месте, с помощью небольшой отвертки с плоской головкой. Возьмите розетку и плоскогубцы, чтобы разобрать главный жиклер. Кроме того, удалите меньшие форсунки с помощью плоскогубцев.

Распылите очиститель карбюратора в каждое отверстие форсунки, чтобы убрать любой мусор или грязь, которые могут их заблокировать. Будьте осторожны, чтобы не распылить прямо на какие-либо мелкие компоненты, которые вы только что сняли, так как они могут сдуться со стола и потеряться.

Затем обрызгайте все мелкие детали очистителем карбюратора. Вы также можете снять игольчатый жиклер и пружину и очистить их. Не каждый будет их чистить, но если вы разбираете весь карбюратор, я рекомендую это.

Вот хорошая диаграмма, обозначающая все части карбюратора, которые я только что упомянул:

Изображение Copyright Polaris, любезно предоставлено Ripperd

6. Соберите карбюратор

После того, как вы очистили каждый уголок карбюратора, пришло время собрать вещи обратно. Вы вернете все форсунки и плунжеры на место, поместите поплавки обратно в нижнюю чашу и убедитесь, что игольчатая форсунка и пружина закреплены.

Неважно, в каком порядке вы вернете форсунки на место, но я попытаюсь выполнить шаги, которые вы предприняли, чтобы удалить все, только в обратном порядке. Последним шагом является установка нижней пластины на место, и не забудьте установить поплавки.

7. Установите карбюратор обратно в двигатель

Сначала установите карбюратор обратно в двигатель, прикрепив фланец двигателя к карбюратору. . Вы можете повернуть его, пока он не будет надежно закреплен, и убедитесь, что он полностью вертикальный и прямой — это важно! Затем затяните хомут трубы.

Установите на место колпачок плунжера и надежно затяните его. Подсоедините все вентиляционные линии и топливопроводы обратно к карбюратору. Убедитесь, что гайка троса дроссельной заслонки также надежно затянута.

Если вам пришлось разобрать воздушную камеру, установите ее сейчас же. Затем вы можете снова открыть топливную магистраль и закрыть моторный отсек.

Важность очистки карбюраторов

Я бы рекомендовал чистить карбюраторы хотя бы раз в сезон. Я обычно делаю это после зимы и перед тем, как поставить сани на лето. Чистые углеводы позволят им работать правильно, и вы заметите плохую работу с ускорением и скоростью, если они грязные.

Углеводы со временем загрязняются, и вы ничего не можете сделать, чтобы предотвратить это. Очистив их, вы поможете своему снегоходу работать наилучшим образом.

Вот хорошее видео, показывающее весь процесс очистки:

Заключительные мысли

Снять карбюратор с двигателя довольно просто, но полностью разобрать его для правильной очистки может быть пугающе. Убедитесь, что вы следите за всеми мелкими деталями и правильно собираете все вместе.

Выполнив эту работу один раз, второй раз будет намного проще. Изучив основные задачи по техническому обслуживанию, такие как эта, вы сможете сэкономить деньги и гарантировать, что ваш снегоход всегда будет в отличном состоянии.
