Как поставить кольца на скутер

Ремонт двигателя

Автор: Админ14.04.201312.06.2019

Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!

Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.

Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).

Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.

Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.

Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.

Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.

Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое).

Метки на кольцах после установки должны располагаться вверх к ГБЦ.

Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.

Метки

Маслосъемное кольцо после установки должно выглядеть примерно так:

Метки после установки должны быть направлены строго к ГБЦ.

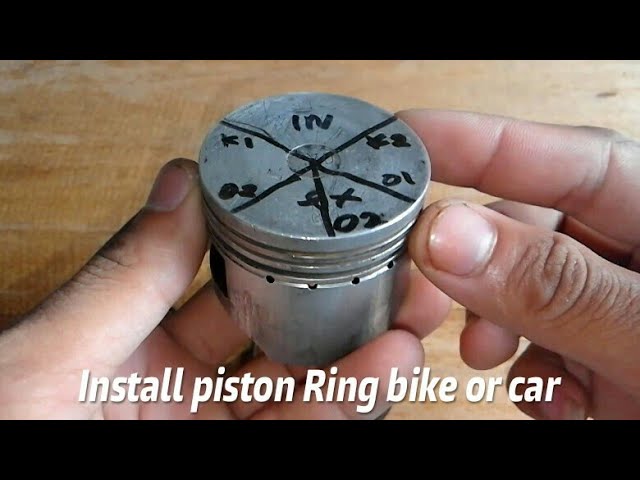

Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:

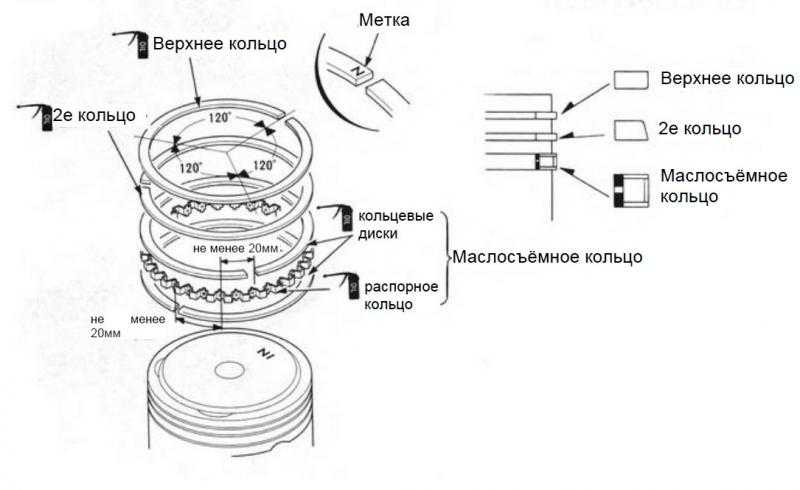

Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.

Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.

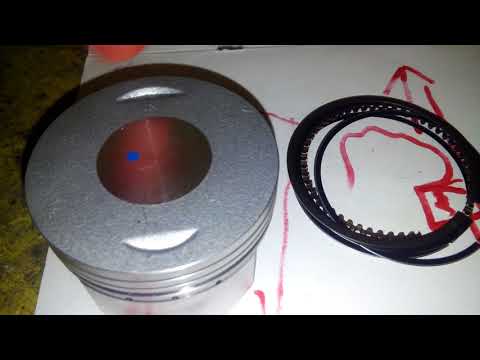

На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:

Красными метками обозначены замки компрессионных колец
Синими метками обозначены замки маслосъемных колец

Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.

МеткиПоршневая скутера

Найти:

Рубрики

РубрикиВыберите рубрикуДиагностика (2)Защитная экипировка (3)Инструменты (2)Неисправности (3)Обзоры (16)Обслуживание (18)Основы управления (2)ПДД и безопасность (3)Разное (14)Ремонт (1)Ремонт двигателя (26)Ремонт КПП (5)Ремонт сцепления (3)Ремонт ходовой (4)Ремонт электрики (5)Смотрите Видеообзоры (73)Тюнинг (14)Устройство (8)Шины, диски (1)Электросхемы (5)

Архивы

Архивы Выберите месяц Июнь 2020 (1) Декабрь 2019 (67) Ноябрь 2019 (8) Октябрь 2019 (6) Апрель 2019 (1) Октябрь 2018 (1) Сентябрь 2018 (1) Март 2018 (1) Январь 2018 (1) Ноябрь 2017 (1) Июль 2017 (1) Апрель 2016 (1) Июнь 2014 (4) Май 2014 (6) Апрель 2014 (8) Март 2014 (3) Февраль 2014 (5) Январь 2014 (5) Декабрь 2013 (6) Ноябрь 2013 (7) Октябрь 2013 (1) Сентябрь 2013 (6) Август 2013 (7) Июль 2013 (12) Июнь 2013 (11) Май 2013 (7) Апрель 2013 (7) Март 2013 (8) Февраль 2013 (10) Январь 2013 (1)

Метки

acceleration biker Ducati honda Honda dio Kawasaki motorcycle suzuki yamaha Yamaha R1 Вариатор Евгений Матвеев Мастерская Pit_Stop Мотороллер Новый формат Поршневая скутера Регулировка и обслуживание скутеров Снятие узлов и механизмов скутера Топливная система скутера багги бмв выбор кавасаки как сделать купить лучшая мото компиляция 2019 мокик мопед мото мотоцикл настройка не заводится обзор подготовка ремонт ремонт мопеда ремонт мотороллера ремонт скутера роман буянов скутер скутерпрофи спортбайк тюнинг тюнинг скутера ускорение

Замена поршневых колец скутера | SpeedScooter

Понижение уровня тяги, уменьшение максимально возможной скорости, синеватый дым, несущийся из глушителя, плохая динамика разгона – вот краткий перечень признаков того, что у вашего транспорта вконец износились поршневые кольца скутера либо вышла из строя вся группа цилиндров и поршней. Наиболее часто приходят в негодность сами поршневые кольца. Причиной этого служит не очень большой диаметр поршневой группы в скутерах, вследствие этого уменьшается рабочая площадь колец, что приводит к их быстрому износу.

В связи с такой недолговечностью остро стоит необходимость периодической смены поршневых колец на этом транспортном средстве. Однако сама смена колец – это только половина проблемы, вторая её часть кроется в правильной установке самих колец на поршень. Если вы думаете, что можно просто так взять и поставить кольцо в любое из углублений на поршне скутера, то вы глубоко ошибаетесь. Перед установкой нужно хотя бы немного знать теорию. Для этого необходимо разбираться в отличиях колец, какое из них нужно устанавливать сверху, а какое – снизу, кроме того требуется разбираться в тонкостях крепления маслосъёмного кольца.

Итак, пришло время постичь азы работы с поршневыми кольцами. Начнём с установки поршневых колец для четырёхтактного скутера. Совокупность поршневых колец состоит из двух основных компрессионных колец (верхнего и нижнего) и маслосъемного кольца, состоящего из двух тонких колец и связующей их части – центрального экспандера. Компрессионные кольца различаются между собой по цвету и форме, обычно нижнее кольцо имеет немного скошенную форму. Что касается цвета колец, то здесь всё зависит от производителя: у каждой фирмы-изготовителя особый цвет верхнего и нижнего колец. Цветовая гамма может быть самой разной – от чёрных до оранжевых оттенков.

На компрессионных кольцах всегда можно рассмотреть заводские надписи. Суть надписей также различается по отдельным производителям, но они наносятся на кольца с одной целью – облегчить процесс установки. Дело в том, что компрессионные кольца должны крепиться к цилиндру вверх надписью, то есть их направление должно идти к головке цилиндра. На двух тонких кольцах, входящих в состав маслосъёмного кольца, зачастую никакие надписи не наносятся, так что их установку можно проводить абсолютно любой стороной. Единственным главным правилом их монтажа является установка между ними третьей составляющей части маслосъёмного кольца – центрального экспандера.

В самом процессе установки поршневых колец нет никаких сложностей. Особо требуется обратить внимание только на заведение самих колец в пазы поршня. С этим действием нужно соблюдать особую осторожность, так как кольца производятся из чугуна высокой прочности, и слишком сильное воздействие может стать причиной деформации и поломки колец. Если же сделать всё правильно, с учётом надписей на кольцах, то тогда они должны идеально войти в поршневые пазы.

Следующим шагом будет установка поршня в цилиндр, для чего сперва потребуется развести замки на кольцах на необходимое расстояние. В целом, эти моменты и являются наиболее важными в процессе установки поршневых колец на четырехтактный скутер. После их исполнения можно приступать к креплению поршня в цилиндр, для чего нужно загодя нанести на кольца и цилиндр смазочное масло.

Поршневые кольца на двухтактный скутер устанавливаются легче и быстрее. В первую очередь это связано с несколько упрощённой комплектацией – вместе с поршнем для двухтактного скутера полагаются всего лишь два кольца. Однако некоторые производители дополняют этот комплект ещё одной составляющей – экспандером, который необходимо устанавливать под нижнее компрессионное кольцо.

Самым важным моментом перед установкой, обязательно требующим рассмотрения, является определение разновидностей поршневых колец. Два кольца сильно различаются по форме, поэтому перемена их местоположения при установке может повлечь за собой неполадки при работе поршня и поломке колец. Нужно помнить, что у верхнего кольца имеется внутренний скос, поэтому перед установкой колец нужно пристально проверить каждое из них. Надписи на кольцах, располагающиеся на лицевой части колец, актуальны и для поршневых колец в двухтактных скутерах.

Сам процесс установки поршневых колец для двухтактных скутеров не отличается от такого же процесса для четырёхтактных агрегатов. Всё так же нужно помнить про осторожность при заведении колец в пазы поршня и разведении кольцевых замков при установке поршня в цилиндр.

Особенностью двухтактных поршней являются штифты, с которыми должны совпадать замки на кольцах. Это также важный момент при процессе установки. Только после их синхронизации можно начинать смазку колец и цилиндра маслом и установку поршня в цилиндр.

Помощь скутеру — Vespa Piston Install

Vespa Post 1979, большой Рама Двигатель Работа

Падение двигатель

Маховик Удаление

Разделение корпуса

Масло Уплотнения: Со стороны маховика

Масло Уплотнения: сторона сцепления

Shift Замена крестовины

Капитальный ремонт подушечной передачи

Подшипники

Установка кривошипа

Установка поршня

Муфта Обзор

Сцепление Снятие

Сборка сцепления

Двигатели Дом

Один из важнейших частями хорошо работающего двигателя является хороший поршень и отверстие, чтобы сохранить высокая степень сжатия и передача этой мощности на заднее колесо.

Базовый допуски между поршнем и отверстием обычно составляют 0,2 мм. Если вы сними ствол и найди глубокие царапины на поршне и его канале однозначно пора менять поршень. Поршни стоят от 45 до 70 долларов. в зависимости от того, для какого велосипеда вы покупаете. Всякий раз, когда новый поршень после установки важно расточить ствол до следующего увеличенного размера, если есть большие задиры на поверхности, или хотя бы отшлифовать, чтобы быть уверенным что гребень износа в верхней части удален. Тот, что на фото, из двигатель РХ150. На следующих изображениях показана замена поршня после удаление старого ствола и поршня, и на этих изображениях двигатель вне кадра, но это не требование.

Комплект поршня A
Расточенный или заточенный ствол
Масло для двухтактных двигателей
Новая прокладка основания ствола
Щипцы для стопорных колец
Возможно новый малый конец подшипник
Набор щупов

Комплект поршня поставляется с двумя кольца, поршневой палец (или поршневой палец) и два стопорных кольца поршневого пальца. Первый необходимо убедиться, что диаметр кольца соответствует отверстию бочка. Ствол необходимо расточить или отточить, чтобы получить однородный поверхность на стволе. Допуски поршня могут немного отличаться, и когда гребень в верхней части ствола может присутствовать в верхнем диапазоне ход поршневых колец. Если просто заменить поршень, то можно что новый поршень может быть немного выше и кольца могут ударять по гребень и перелом.

Возьмите одно из колец. и вставьте его как можно более прямо в верхнюю часть канала ствола. Когда кольца становятся горячее, они расширяются, и очень важно убедиться, что достаточно места для расширения, иначе есть риск припадка.

С поршневым кольцом в Сначала сдвиньте поршень в юбку отверстия. Это подтолкнет кольцо вниз в канале ствола и держите его перпендикулярно к диаметру канала ствола. я обычно надавливайте на него до тех пор, пока отверстие для пальца на запястье не окажется примерно посередине с верх ствола.

Снимите поршень и вытащите набор щупов. Минимальный кольцевой зазор составляет 0,2 мм. Измерьте этот разрыв путем установки щупа между концами кольца. Если это меньше, чем это вам нужно будет удалить кольцо и использовать очень тонкий файл или наждачной бумагой, чтобы немного увеличить торцевой зазор. Как только вы будете довольны зазор, сдвиньте поршень вниз, как вы это делали раньше, и протолкните его через отверстие для снятия кольца. Таким же образом проверьте второе кольцо.

Посмотрите на поршень и смотри кольцевые канавки. В каждом из них будет установлен кольцевой колышек. верхняя поверхность паза. Посмотрите на концы кольца, и вы увидите что на концах есть специальный вырез, чтобы обойти этот колышек. Осторожно натягивайте кольца по одному на поршень и в канавки, убедившись, что концы входят в кольцевые штифты.

Этот мотор имел очень свободный маленький концевой подшипник, поэтому я заменил его. $5,95 это безопасная мера предосторожности при восстановлении верхней части. Коленчатые валы Vespa имеют маркировку от одного до четыре линии насечки на конце шатуна, которые отмечают внутреннюю маленькую диаметр конца. В основном по какой-то странной причине они перевернуты. Если у вас есть 1 балл, вам нужен 4-й большой конец, 2 балла = 3-й негабарит, 3 балла = 2-й негабарит и 4 балла — это 1-й негабаритный. Ваш дилер скутеров сможет предоставить вам подшипник, если вы расскажете им о счете или покажете им рукоятку.

Посмотрите на верхнюю часть нового поршень. Должна быть отметка «SC» со стрелкой, указывающей в сторону от центр поршня. Это показывает, где должно быть выпускное отверстие когда поршень правильно установлен. Выхлоп во всей большой раме двигатели обращены вниз из ствола. Наденьте поршень на конец шатун с установленным малым концевым подшипником. Возможно, вам нужно нагреть поршень горячей тряпкой, прежде чем вставить поршневой палец на место, или при необходимости его можно протянуть болтом. Большинство новых контактов будут просто вставьте без особых усилий.

С помощью плоскогубцев установите стопорное кольцо на любом конце штифта для запястья. Они могут пойти любым путем но они должны полностью попасть в канавку. Помните, что существует стопорное кольцо требуется на обоих концах штифта.

Выше снимок поршня с правильно установленными стопорными кольцами.

С установленным поршнем правильно, вы можете сдвинуть тонкую металлическую прокладку вниз по шпильки цилиндра. Двигатель объемом 200 куб. см имеет другую базовую прокладку, чем та, показано. P125X и P150X используют одну и ту же базовую прокладку, как показано выше.

С установленной прокладкой основания можно переходить к установке ствола. Смажьте два стоковых масла вокруг канала ствола, чтобы помочь с установкой, и Обеспечьте некоторую смазку при первом запуске велосипеда. Осторожно скользите ствол вниз до встречи с поршнем. Это были вещи получить немного сложно, и это помогает иметь помощника, который поможет сжать кольца.

В основном вам нужно сжать кольца в свои канавки так, чтобы концы попали в штифты поршня. Этот было бы довольно легко, за исключением того, что нужно сделать два кольца и ствол пытается соскользнуть с поршня, когда это возможно. Используйте свои пальцы чтобы сжать кольца, а затем наденьте втулку на каждое кольцо на время. Как только ствол скользит вниз, убедитесь, что поршень движется. свободно, вращая маховик, удерживая ствол вниз.

Поверните поршень хотя бы на один полный оборот, чтобы убедиться, что все работает гладко.

Очистить существующий головку блока цилиндров перед ее установкой. Влажная сухая наждачная бумага или шлифовка клапана состав хорошо работает для полировки поверхности после любого очевидного углерода депозиты сняты. На двигатель 125 или 150сс можно установить в любом направлении, но правильное направление — к отверстию свечи зажигания вверх, если смотреть на двигатель спереди.

Установите шайбу, стопорную шайбу, и гайку к каждой шпильке и затяните их вручную. Чтобы не перекосить головке, гайки следует затягивать только примерно на 1/2 оборота перед переход к следующей гайке. Конечный крутящий момент для двигателей 125 и 150 куб. хххх, а для 200-кубовых моторов это ххх. Наконец, установите свечу зажигания, гайку соединителя кожуха цилиндра, кожух цилиндра и запустите двигатель.

За первые 300 миль вы следует ехать очень осторожно, не повышать обороты двигателя, держаться на малых оборотах. оборотов, где это возможно, и варьировать обороты двигателя, когда он застревает в каком-либо одиночном режиме. передач из-за дорожных условий. Аккуратная обкатка поршня лучший способ обеспечить долгий срок службы вашего верхнего конца.

Далее Раздел — — >
