Замена коробки передач на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Коробка передач – одна из самых важных деталей при сборке практически любого автомобиля, потому что как нам всем известно если не будет коробки то и колёса вовсе не будут крутиться, так как крутящий момент передаётся лишь от коробки на колёса автомобиля. Со временем коробка, как и любой другой агрегат приходит в негодность и наступает момент когда её нужно менять, но не все знают как произвести данную операцию без ущерба себе (Так как коробка очень тяжелая и может упасть на ногу и т.д) и автомобилю.

Примечание!
Для замены коробки вам нужно будет запастись: Основным набором гаечных ключей в который будут входить ключи «на 10», а так же «на 13» и «на 19». Вместо гаечных ключей можно так же запастись (Если есть) такого же размера головками, а так же карданными шарнирами и удлинителем на который всё это будет одеваться!

Ещё для замены нужно будет взять с собой: Отвёртку, пассатижи, по возможности воронку и ненужную ёмкость литра «на 2» которую можно будет потом закрыть крышкой, так как ёмкость нужна для слива отработанного масла которое вы потом можете залить обратно коробку или же выкинуть ёмкость!

А так же ещё необходимо будет запастись: Длинным толстым бруском, благодаря которому во время снятия коробки её можно будет подпереть, чтобы она не висела и тем самым спокойно отвернуть все болты её крепления!

Краткое содержание:

• Замена коробки
• Важно!
• Дополнительный видео-ролик

Когда нужно менять коробку на автомобиле?

Она подлежит замене, при:

• Её выходе из строя.
• А так же при повышении шума которая неисправная коробка будет давать.
• Ещё при затруднённости в переключение передач и при самопроизвольном выключении данных передач.
• При неисправной коробки могут так же блокироваться колёса при движении на скорости, при неисправной коробки так же наблюдаться течь масла через различные уплотнения и прокладки.

Примечание!
Большинство из вышеперечисленных проблем можно так же устранить посредством ремонта коробки, поэтому подумайте прежде чем покупать новую коробку передач и менять её, вить можно заменить лишь отдельно её комплектующие! (О том как отремонтировать коробку, см. в статье: «Ремонт коробки передач на ВАЗ»)

Примечание!
Прежде чем вы начнёте делать операцию, обязательно убедитесь то что неисправность коробки не вызвана какими нибудь другими причинами, например:

1. Недостаточно масла в коробке или его вообще нет, из-за чего ручка переключения передач будет двигаться тяжело, а передачи будут включаться с сильным хрустом.

2. А так же проверьте затяжку всех болтов которые крепят коробку, потому что из-за их ослабленности коробка может колебаться, а так же болтаться на ходу и в основном это будет заметно на кочках.

3. Ещё неисправность может быть в самом приводе сцепления, а именно из-за сломанного привода сцепления, педаль сцепления в полностью выжатом состоянии не будет работать вообще, или же при изношенном приводе сцепления, при выжимании педали скорости могут так же тяжело переключаться и переключаться с характерным для этого хрустом. (Более подробную информацию, см. в статье под названием: «Замена сцепления», в этой статье вы найдёте рубрику под названием: «Когда нужно менять сцепление», так вот подробно изучите эту рубрику и вы будете знать какие признаки будут указывать на износ сцепления)

Снятие:

1) Для начала загоните автомобиль на яму.

2) Следом по возможности подложите камни под задние колеса, а так же обязательно опустите ручник в самый низ.

3) Далее снимите рычаг переключения передач с автомобиля. (О том как снять рычаг, см. в статье под названием: «Замена рычага переключения»)

4) Теперь когда рычаг у вас снят, на основном рычаге или так называемой кулисе останутся три втулки, которые так же нужно будет снять, для этого:

1. Легонько разведите двумя отвертками лепестки самой верхней втулки (Как показано на фото в самом низу), и после чего снимите верхнюю втулку.

2. Затем взявшись руками за втулку «А» и «Б» с небольшим усилием так же снимите их с рычага.

5) Далее отверните оба винта, которые крепят крышку к полу, а затем снимите ее.

6) Следом опять же при помощи отвёртки, отверните два винта которые крепят чехол ручника, а после чего снимите этот чехол.

7) Затем отверните все винты, которые находятся под обоими передними креслами и которые крепят коврик передней части автомобиля в разных местах к полу.

8) Следом сдвиньте оба передних сиденья назад до упора, и после чего отогните краюшки коврика пола.

9) Теперь на обоих передних креслах отверните гайки, которые крепят салазки сидений к кронштейнам.

10) Затем отверните четыре винта крепления накладки к порогу, и после чего снимите металлическую накладку.

Примечание!
Ту же самую операцию, проделайте и с другой металлической накладкой, которая находится с противоположной стороны автомобиля!

11) Затем поднимите коврик пола и тем самым сверните его в переднюю часть автомобиля чтобы он не мешал, при сворачивании обязательно проденьте кольцо коврика которое указано буквой «А» через рычаг или так называемую кулису коробки «Б».

12) Следом отверните оба винта, которые крепят пластмассовую крышку этой самой кулисы, и затем снимите эту крышку с своего установочного места.

13) Далее снимите шланг, который отвечает за подвода тёплого воздуха в корпус воздушного фильтра. (О том как снять этот шланг, см. в статье под названием: «Замена корпуса воздухофильтра на ВАЗ», пункт «1-3»)

14) Когда шланг подвода тёплого воздуха у вас будет снят, гаечным ключом отверните все болты которые крепят стартер и затем сдвиньте стартер чуть вперед. (О том как отвернуть болты и после чего сдвинуть стартер, см. в статье: «Замена стартера на ВАЗ», в пунктах «10-12»)

15) Теперь отверните пробку сливного отверстия картера коробки передач и после чего слейте из этого отверстия всё оставшиеся масло в какую нибудь ёмкость. (Более подробно о том как слить масло из коробки, см. в статье: «Замена масла на ВАЗ» пункт «2-4»)

16) Затем полностью снимите весь глушитель с автомобиля. (О том как снять глушитель, см. в статье: «Замена глушителя»)

17) Далее после снятия глушителя с автомобиля, отсоедините муфту кардана от фланца коробки. (О том как это сделать, читайте в статье: «Замена кардана на ВАЗ», пункт «3-6»)

18) Следом разыщите колодку проводов которая подключена к датчику включения фонаря заднего хода, который в свою очередь расположен в правой части на самой коробки. После того как данная колодка проводов будет найдена, отсоедините её рукой от этого датчика.

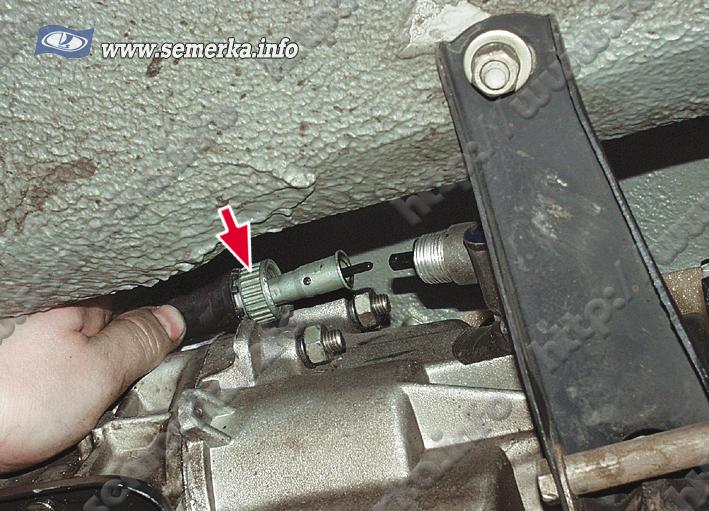

19) Теперь рукой или же пассатижами ослабьте гайку троса спидометра которая указана стрелкой, а после ослабления данной гайки, отсоедините кончик троса от редуктора.

20) Затем произведите снятие рабочего цилиндра сцепления. (О том как снять рабочий цилиндр, читайте в статье под названием: «Замена рабочего цилиндра сцепления», пункт «2-6»)

Примечание!
Рабочий цилиндр нужно лишь извлечь из кронштейна, а гайку шланга цилиндра, отворачивать не нужно!

21) Далее отверните четыре болта, которые крепят крышку картера сцепления.

22) Следом подоприте поперечину или так называемый кронштейн толстым и длинным бруском, который одним концом упрётся в поперечину а другим будет стоять на земле.

23) Затем отверните обе гайки, которые крепят поперечину к кузову автомобиля.

Примечание!
Вторая гайка располагается на другой стороне поперечины и поэтому из-за выбранного ракурса её к сожалению не видно!

24) Далее аккуратно уберите брусок и после чего свести заднюю часть коробки.

25) Теперь подоприте этой же палкой, но только уже переднюю часть двигателя, строго в том месте, которое показано на фото:

26) Следом отверните два верхних болта, которые крепят картера сцепления к двигателю.

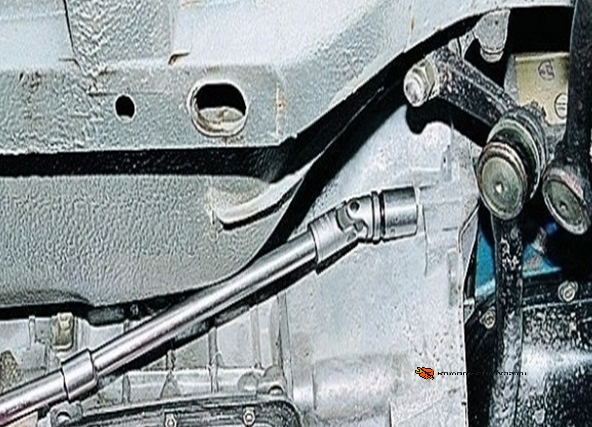

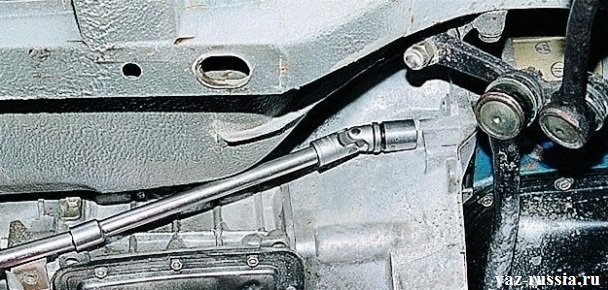

27) Затем попросите помощника поддержать заднюю часть коробки, а вы в это время отверните последние два нижних болта, которые крепят картера сцепления к двигателю.

Примечание!
Второй нижний болт располагается с другой стороны коробки!

28) После всех проделанных операций, выведите сперва коробку назад, до того пока первичный вал коробки, не выйдет из сцепления.

Примечание!
При извлечении коробки, старайтесь не опирать ее на фланец сцепления и другие части!

Установка:

Примечание!
Перед тем как приступить к установки новой коробки, рекомендуется шлицевую часть первичного вала коробки, смазать при помощи смазки «ЛСЦ-15» или «Литол-24», а после смазывания включите по выбору «1-ю» или «3-ю» передачу и после этого приступайте к установки!

1) Установите новую коробку, в обратном порядке снятию.

Примечание!
Когда будете устанавливать приёмную трубу глушителя, не затягивайте гайки её крепления сразу к кронштейну на коробке, а лучше сперва затяните гайки где приёмная труба соединена с выпускным коллектором, а уже потом затяните гайки крепления приёмной трубы с кронштейном расположенном на коробки!

2) После установки, залейте необходимый уровень масла в коробку передач и после чего сядьте в автомобиль и попробуйте коробку на работоспособность, а после пробы если никаких нарушений не выявлено то заведите автомобиль и прокатитесь на нём.

Важно!
Снятием и установкой коробки рекомендуется заниматься лишь с помощником, потому что коробка очень тяжёлая и в связи с этим её можно не удержать и уронить либо на землю, или либо на себя!

Дополнительный видео-ролик:
Более подробную наглядную инструкцию по снятию коробки, смотрите в интересном видео-ролике который расположен чуть ниже:

инструкций, рекомендаций. Замена сцепления ВАЗ-2107: цена

Замена сцепления ВАЗ-2107 по определенному алгоритму, который будет рассмотрен ниже. Во-первых, давайте вспомним историю автомобиля, оказывается, он, вероятно, создавался с одной главной целью – наводить максимальный ужас на прогнивший капиталистический мир. Тем более, что использование «семерки» в качестве средства передвижения явно не предусмотрено. Зато в ремонте машина проста, как знаменитый танк Т-34. Единственное неудобство – это снятие стартера, и эту процедуру придется пройти при снятии коробки передач. Этот процесс будет описан ниже.

Чем запастись

Несмотря на все недостатки и неприхотливость автомобиля, для ремонта вам понадобится специальный инструмент, без которого не обойтись. Для начала вам понадобится шпилька – металлическая трубка подходящего диаметра (можно даже полый внутри). С его помощью вы отцентрируете положение ведомого диска относительно корзины сцепления. В зависимости от возраста автомобиля, его технического состояния и чистоты водителя могут варьироваться сроки замены сцепления ВАЗ-2107. Цена комплекта будет в районе 2000-2500 рублей. Разумеется, нужно упомянуть об узлах, которые вы хотите установить новыми.

Во-первых, это весь комплект сцепления – корзина, подшипник, диск сцепления. Во-вторых, в обязательном порядке поменять болты и шайбы, которыми пластина крепилась к маховику. В-третьих, если вы планируете заменить главный цилиндр сцепления ВАЗ-2107, то тормозную жидкость еще нужно купить и шланги новые. В-четвертых, вам нужно будет оценить состояние кольца маховика. В-пятых, вы снимаете карданный вал, поэтому есть вероятность, что крестовина пришла в негодность и тоже требует замены. В-шестых, знать состояние подушек и подвесного подшипника. Другими словами, этот чудо-автомобиль может преподнести вам «сюрприз» автовладельцу, который не будет следить за техническим состоянием.

Обучение ремонту

Первым делом подъехать на подъемнике автомобиля и отключить аккумулятор. Обратите внимание, что вам необходимо отключить аккумулятор. Когда будет замена сцепления ВАЗ-2107, снято, коробка, стартер, и последнее силовой провод большого сечения. А если он замкнется на землю, пожара не избежать. И не забывайте о том, что автомобиль заднеприводный (разумеется, в хорошем смысле этого слова). Это означает, что у него два задних колеса являются ведущими — крутящий момент передается от двигателя через коробку и карданный вал с редуктором.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Что это значит? О том, что нужно под задние колеса установить противооткатные упоры. Но хотя бы кирпичи кладут слева от машины. В сломленном состоянии он способен наводить ужас не только на капиталистические страны, но и на нормальных и адекватных людей. Неважно, будут полностью менять узел, или заменят только диск сцепления ВАЗ-2107, коробку снимать нужно в любом случае. Поэтому все требования, описанные ниже, должны быть выполнены.

Можно ли обойтись без ямы/подъемника?

Но первый вопрос возникает сразу после появления мысли о замене сцепления. Можно ли обойтись без ямы/подъемника/эстакады? К сожалению, не у каждого автолюбителя есть такие возможности. Короткий ответ — можно. Но он не полный, как вы могли заметить. Так что немного описать процедуру ремонта без всяких удобств. Если вы худощавого телосложения, вам необходимо приподнять машину на 40-50 сантиметров. Но удобств уж точно не прибавило такое положение автомобиля. Если вы живете в сельской местности, то сделать небольшую траншею – пару метров в длину, 50 см в ширину и столько же в глубину несложно. В этом случае будет намного проще. Но лучше, конечно, на обычной яме или подъемнике, проще ремонтировать ВАЗ-2107. Замена сцепления вилки, которое тоже иногда необходимо снимать и происходит только после демонтажа КПП.

Шаг первый – машина сверху

Итак, начинается разборка автомобиля ВАЗ на запчасти, чтобы докопаться до истины, что же на самом деле напугало загнивающий капитализм? Первым делом отключите аккумулятор. Нужно еще раз напомнить, чтобы не забыть. Затем отсоедините два провода, которые идут к стартеру, затем снимите его. Вполне возможно, что стартер и ужас, как снять — проблема, нижняя крепежная гайка (если есть) надо выкрутить шестигранником, карданом и удлинителем, и немалая.

Тогда вздохните полной грудью, ведь замена сцепления ВАЗ-2107 только началась, еще столько всего предстоит сделать. Например, разобрать рычаг переключения передач. Он изготовлен из пластиковых деталей, но их разъединение может привести к колото-резаным травмам руки отверткой. Но если правильно, то продолжайте. Вручить ключи на 19 и вперед, вывернуть болты, которыми коробка передач и двигатель соединены между собой. И заодно снимите выхлопную трубу с выпускного коллектора, так как она будет мешать.

Шаг второй – снизу машины

Теперь сядьте под машину и проделайте следующие манипуляции:

1. Отсоедините карданный вал со стороны фланца редуктора. Плановое расположение пазов, иначе после сборки подвес будет жутко гудеть.
2. Закручивание гаек крепежа снаружи подшипника. И не теряйте их, лучше наивность всего гаджета.
3. Побей свет, постукивая по карданному валу. Откинуть в сторону, чтобы не мешалось под ногами.
4. Оборвите гайки на подушке. До конца пока не удаляйте.
5. Снимаем рабочий цилиндр сцепления и фиксируем так, чтобы не повредить шланг.
6. Отвернуть трос спидометра и отсоединить датчик передачи заднего хода.

Вот и все, теперь ставим коробку под распорку, лом выталкиваем коробку передач из блока двигателя. Немного мучений и коробка едет.

Замена дисков сцепления

А теперь будет проводиться только непосредственная замена сцепления ВАЗ-2107, все ранее описанное относилось к подготовительным работам. Процедура замены сцепления очень проста. Откручиваем шесть винтов, снимаем корзину, с ней и диск подойдет. После этого вставьте новые элементы, прибив их шестью новыми болтами. Иногда в комплекте идет даже пластиковая трубка для центровки, если нет, то вставьте в дисковод подходящую чистую болванку. Равномерно (по диагонали) затяните болты крепления корзины, проверяя соосность. Все, теперь поставил новый выпуск и можно собирать машину. Проблем со сцеплением теперь долго не будет.
