Стеклоподъемник на ВАЗ 2107 состоит из следующих деталей:

• ручки, поднимающей стекло;
• отделочной втулки с посадочным местом для ручки;
• розетки ручки;
• механизма для подъема стекла;
• нижнего ролика;
• крепежного болта и гайки для нижнего ролика;
• крепежного винта для прижимающих пластин;
• верхних роликов;
• прижимающих пластин;
• бокового стекла;
• троса;
• кронштейнов для фиксации стекла;
• натяжного ролика.

Главное отличие в конструкции стеклоподъемника для ВАЗ 2107 от аналогичных механизмов – трос и натяжной ролик для него, которые используются при работе механического привода. Прибегнуть к такому варианту конструкции пришлось из-за отсутствия на ВАЗ 2107 боковой форточки.

 Руководство, как разобрать стеклоподъемник

Для того, чтобы самостоятельно выполнить замену электрических стеклоподъемников на ВАЗ 2107 или осуществить ремонт, в первую очередь необходимо научиться их демонтировать. Данные знания пригодятся при заклинивании подъемного механизма из-за попадания влаги через зазор между уплотнителем и стеклом. В этом случае потребуется ремонт механизма.

Для снятия стеклоподъемников с авто понадобятся следующие материалы и инструменты:

• набор отверток;
• набор гаечных ключей или головок;
• плоскогубцы;
• скотч для фиксации стекла.

Работы по демонтажу, ремонту и установке ЭСП удобнее проводить в гараже.

Демонтаж стеклоподъемника состоит из следующих этапов:

1. В первую очередь нужно с помощью ручки опустить стекло вниз до упора.
2. Далее демонтируется ручка для подъема стекла. Чтобы ее снять, необходимо отсоединить стопорную разрезную шайбу, которая находится между облицовочной втулкой и ручкой. Для этого с помощью плоской отвертки нужно раздвинуть края шайбы, а затем вывести ее от зацепления с ручкой.

   Снятие ручки подъемника стекла

3. Далее следует снять облицовочную накладку с двери. У нас открывается технологическое отверстие с доступом к стеклоподъемному механизму и тросу.
4. Ключом на «10» выкручиваем крепежный болт натяжного ролика так, чтобы можно было его сдвинуть и ослабить натяжение тросика.
5. Ослабленный трос снимаем с роликов.
6. Далее откручиваем ключом на «8» три гайки крепления механизма для подъема стекла.
7. Через технологический проем нужно снять стеклоподъемный механизм, так же как перед этим снимали трос.
8. Если не получается вынуть механизм, откручиваем ключом на «10» гайку крепления направляющей стекла и сдвигаем.
9. После того, как вынули стеклоподъемник, откручиваем 4 самореза, с помощью которых, стекло крепится к тросу.

На этом демонтаж стеклоподъемника с тросом завершен. Можно приступать либо к ремонту, либо к установке.

Перед тем как приступать к установке электрических стеклоподъемников, необходимо проверить все составляющие на исправность. В случае обнаружения каких-либо дефектов их нужно устранить, выполнить ремонт или замену неисправных деталей.

Концы троса в местах, где он заходит в механизм, обязательно нужно закрепить с помощью проволоки. Это поможет хорошо зафиксировать трос, когда будем устанавливать новый ЭСП.

Как установить электрический стеклоподъемник?

Необходимость установки ЭСП возникла благодаря техническому прогрессу. Их установка делает удобным открывание и закрывание боковых стекол. Включение электроподъемников в схему охранной сигнализации, дает возможность дистанционного управления открыванием/закрыванием боковых стекол.

После появления ЭСП на авторынке многие автолюбители захотели установить их на свои автомобили. Поэтому возник вопрос, какие электрические подъемники для стекла лучше купить и как их устанавливать на ВАЗ 2107. Проблема в том, что не существует заводских стеклоподъемников. На автомобильном рынке существует большой выбор электроподъемных механизмов как отечественного, так и импортного производства. Их принцип состоит в том, что вместо механического подъемника, который нужно крутить вручную, устанавливается аналогичный механизм, но вместо ручки на внутренней стороне двери монтируется электропривод.

Из отечественных брендов наиболее популярны ЭСП таких производителей: «Гранат», «Катран» и «Форвард»(автор видео Стеклоподъем.РФ).

С установкой этого устройства на ВАЗ 2107 возникают небольшие проблемы из-за того, что отсутствует форточка, а стекла опускаются полностью по всей длине. Кроме того, для установки в данной модели авто слишком мало места. Многие водители находят выход, покупая для «семерки» ЭСП импортного производства – компании SPAL модель Delux.

Пособие по установке подъемника стекла ВАЗ 2107

Процесс установки состоит из следующих этапов:

1. Сначала следует тщательно изучить инструкцию по установке, которая прилагается к набору.
2. Далее для обеспечения безопасности при выполнении установки, необходимо отключить электропитание автомобиля.
3. Затем нужно поднять до упора вверх стекло и зафиксировать его скотчем.
4. Далее по описанной раннее схеме необходимо снять старый подъемный механизм.
5. Выбираем место для электромотора, обычно его размещают в нижней части дверей. Прикладываем электромотор в выбранное место и делаем разметку для крепежа.
6. С помощью дрели по разметке делаем отверстия для установки механизма.
7. Монтируем ЭПС на выбранное место и закрепляем его с помощью крепежа.Установка механизма на штатное место

   В комплекте с ЭСП идут саморезы, но лучше их заменить на винты с гайками и шайбой гровером для фиксации.

8. После установки электромотора, который крепится с помощью длинных болтов, обязательно нужно положить по две гайки между дверью и кронштейнами электромотора. Таким образом, во время эксплуатации можно избежать трения троса по окантовке двери.
9. Далее нужно уложить трос на штатное место между роликами. По инструкции трубки тросиков должны обязательно пересекаться внутри двери.
10. Затем следует найти место для посадочных мест кнопок управления подъемником и подготовить их. Лучше всего для этого подходит панель приборов и ручка дверей. Один из вариантов – замена штатных кнопок на приборной панели.

    Установка планки на двери

11. Опускаем стекло вниз. Закрепляем стекло в монтажной рейке. Все операции выполняем аккуратно так, чтобы не повредить хрупкие детали.
12. На следующем этапе будем подключать электропроводку. Перед этим нужно внимательно изучить принципиальную схему подключения, которая имеется в комплекте поставки. Установку следует выполнять строго по схеме.

    Схема подключения электропроводки

13. Сначала нужно подвести провода к центральной консоли машины. Они протягиваются через защитную гофрированную трубу. Лучше кинуть отдельный провод с предохранителем, чтобы не нагружать провода прикуривателя!
14. Через подготовленные отверстия для управляющих кнопок на приборной панели выводим провода, подключаем и укладываем на предназначенное место для них место.

    Кнопки управления стекломподъемным механизмом

15. При подключении силового контура электрических подъемников для стекла к бортовой электро сети автомобиля обязательно нужно использовать предохранители. Схема, по которой монтируется электропроводка, должна обеспечивать использование электроприводов только при включенном силовом агрегате.
16. Провода, которые проходят в салоне, нужно изолировать пластиковыми трубками. Укладывать их следует под обшивку.
17. После монтажа электропроводки подключаем отрицательную клемму к аккумулятору.

На этом замена механических стеклоподъемников на ВАЗ 2107 на электрические своими руками завершена. Теперь можно приступать к проверке и регулировке установленного устройства.

Воспользовавшись установленным электрическим приводом, поднимаем стекло вверх. Необходимо настроить механизма так, чтобы при поднятом до упора стекле нигде не осталось зазоров.  После проверки и регулировки, нужно поставить на место обшивку дверей в обратном порядке. Вместо ручки механического стеклоподъемника устанавливаем заглушку.

Установка электрических стеклоподъемников своими руками повышает комфорт водителю и пассажирам благодаря возможности с помощью кнопки управлять открытием и закрытием бокового стекла. Кроме того, наличие электростеклоподъемников позволяет настроить сигнализацию так, чтобы при постановке на охрану все стекла автоматически закрывались.

Умение демонтировать и устанавливать стеклоподъемники на ВАЗ 2107 своими руками дает возможность сэкономить на посещении автосервиса.

Видео «Установка электрических стеклоподъемников»

В этом видео Сергей Зукол рассказывает, как установить своими руками электрические подъемники для стекла на ВАЗ 2107.

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Стеклоподъемники ВАЗ 2107 — 2110

Одной из главных проблем комфортабельности всех автомобилей ВАЗ – это отсутствие стеклоподъемников. Примерно, до 2000-х годов все автомобили данной марки выпускали со штатными ручными стеклоподъемниками, которые постепенно стали дорабатывать и переделывать под электрические. В этой статье вы узнаете, какие бывают стеклоподъемники на ВАЗ 2107 и 2110, из чего они состоят и как выполняется их установка?

Виды и конструкции стеклоподъемников ВАЗ

ВАЗ 2107, который начал выпускаться, примерно, с конца 80-х годов прошлого столетия, всегда с завода оснащался ручным приводом стеклоподъемника. Доработка старого устройство подъема и опускания стекол всегда выполнялась автовладельцами самостоятельно. Для этого покупался специальный комплект, который был изготовлен уже заводом и устанавливался за место ручного привода.

В ВАЗ 2110 такое устройство стали устанавливать штатно уже с завода, однако старые модели, которые выпускались еще в 90-х годах по-прежнему имели ручной привод, легкозаменяемый на электрический.

Тип механизма позволяет разделить все стеклоподъемники на несколько видов. К примеру, самым распространенным для «Жигулей» стал стеклоподъемник реечного типа. Главным их недостатком можно считать необходимость в постоянной смазке. Дело в том, что иногда шестерни механизма были изготовлены и пластикового материала, который быстро подвергался износу и выводил весь механизм из строя.

Тем не менее, у реечного стеклоподъемника есть ряд преимуществ. К ним можно отнести: низкий уровень шума при работе, отсутствие перекосов, так как стекло фиксируется ровно, а значит, плотно закрывается.

Другой тип стеклоподъемника – это тросовый. Главной его особенностью можно считать высокую ремонтопригодность, которая, как ни странно, объясняется частыми поломками такого привода. Подъем и опускание стекла осуществляется с помощью троса с достаточно медленной скоростью. Это связано со слабыми свойствами привода, который с трудом преодолевает сопротивление уплотнительных резинок. Часто бывает такое, что мотор попросту перегревается и выходит из строя.

Для тросового стеклоподъемника совсем не желателен любой перекос стекла. Это связано с тем, что перекос приводит к большим нагрузкам на пластиковую шестерню механизма. В связи с этим, она тоже перекашивается и ломается, выводя механизм и работы полностью.

Самый последний вид стеклоподъемников стал применяться только на ВАЗ 2110. Он представляет собой рычажное устройство, которое состоит из двух больших шестерней, имеющих по одному рычагу, установленному на каретке стекла посредством шарниров. При повороте электропривода, он воздействует на шестерни, и они перемещают рычаги, которые поднимают или опускают стекло.

Плюсом такого устройства можно смело считать малый размер и простоту конструкции всего привода. Он занимает очень мало места, что облегчает его монтаж. Однако, у данной конструкции имеются и недостатки. Во-первых, при выполнении такой тяжелой работы электродвигатель потребляет большое количество мощности, что быстро может вызвать разряд аккумуляторной батареи. Во-вторых – это медленная скорость работы, хотя современные приводы уже лишены такого недостатка, что делает такие стеклоподъемники самыми удобными.

Установка стеклоподъемников на ВАЗ 2107 своими руками

Как только вы приняли решение заменить стандартные ручные стеклоподъемники на электрические, самое время определиться с их видом. Плюсы и минусы всех конструкций были рассмотрены выше, вам же следует знать, что цена комплекта имеет прямую зависимость от скорости работы стеклоподъемника, его качества и надежности. Так что, можно сделать вывод, что самым дешевым будет считаться тросовый, а самым дорогим – рычажный.

Чтобы не возникли трудности при установке комплекта, старайтесь подобрать его именно для вашего автомобиля. Продавцы магазина покажут и расскажут обо всех имеющихся комплектах, поэтому вы всегда можете прислушаться к их совету при выборе.

После того, как вы все выбрали, самое время установить все части комплекта. Чаще всего, он состоит из исполнительного устройства – это электрический привод, механизм подъема и опускания, а также проводов и органа управления. Заранее определитесь с расположением кнопок стеклоподъемника. Они должны стоять в таком месте, чтобы опускание и подъем не отвлекали вас от управления автомобилем. Для большего комфорта рекомендуем установить на ВАЗ электростеклоподъемники своими руками.

Перед установкой стеклоподъемников обязательно отключите аккумуляторную батарею от бортовой сети автомобиля.

Разберите карту двери и демонтируйте все составные части старого стеклоподъемника. Установите новый механизм в соответствии с инструкцией изготовителя и протяните провода к питанию и органам управления. После этого, подключите АКБ и проверьте работу стеклоподъемника. В случае необходимости проведите соответствующие регулировки и только после этого проведите сборку карты двери. Те же самые операции проведите для второй двери.

На этом установка стеклоподъемника на ВА 2107 и 2110 завершена. Как видите, это совсем не сложная процедура, которая может быть выполнена в условиях обычного гаража. Достаточно иметь небольшой багаж инструментов и иметь минимальное представление о работе стеклоподъемника.

Видео — Как установить стеклоподъемники на ВАЗ 2107

Как установить электростеклоподъемников на ВАЗ 2107: установка и замена, схема стеклоподъемника » Авто центр ру

Электрические стеклоподъемники (ЭСП) сегодня ставятся повсеместно практически на все модели современных автомобилей. Те владельцы авто, в которых нет ЭСП, часто устанавливают эти устройства на свои машины, особенно эта практика часто встречается среди автовладельцев ВАЗ.

Как установить электростеклоподъемники на ВАЗ 2107, и какие неисправности могут произойти в их работе — узнайте из этого материала.

[ Скрыть]

Устройство стеклоподъемников «Семерки»

Как установить электро стеклоподъемники на ВАЗ 2107, какую схему использовать, как поменять ЭСП своими руками, в каких случаях требуется ремонт?

Ответы на эти вопросы мы дадим ниже, а для начала давайте ознакомимся с устройством механических СП:

• рукоятка, при помощи которой можно поднять и опустить стекло;
• отделочная втулка со специальным местом для рукоятки;
• так называемая розетка ручки;
• механизм подъема и опускания стекол;
• нижний и верхний ролики;
• фиксирующие пластины;
• крепежные болты для пластины, а также болты и гайки для фиксации нижнего ролика;
• трос, с помощью которого осуществляется открытие и закрытие стекол;
• специальный кронштейн, который фиксирует стекло в одном положении;
• натяжной ролик.

Что касается электрических СП, то в данном случае устройство включает в себя также блок управления с кнопками, привод или мотор-редуктор, а также электроцепь, соединяющую все элементы.

Возможные неисправности и способы их устранения

В случае с механическими СП неисправностей может быть не так много, все они обусловлены механическими повреждениями системы. К примеру, это может быть износ роликов, кронштейнов, обрыв тросика и т.д. Гораздо сложнее ситуация обстоит с электрическими системами, поскольку они оснащаются более сложными элементами. Из признаков неисправностей ЭСП можно выделить либо полный отказ от работы стеклоподъемников, либо их неполноценная работа, а также шумность.

По каким причинам могут произойти неисправности:

1. Повреждения проводки подключения, обрыв кабеля, пробой изоляции. Если проводка по каким-то причинам повреждается, то на электродвигатель ЭСП не сможет поступать сигнал о том, что нужно открыть или закрыть стекло. В случае с пробоем изоляции возможна утечка тока, поэтому ЭСП будут работать слишком медленно или прерывисто. Иногда причина обусловлена недостаточным контактом электроцепи с устройством. Поврежденные провода нужно поменять на новые, если окислились контакты, то их надо прочистить или также поменять.
2. Выход из строя электродвигателя системы. При поломке моторчика редуктора ЭСП вовсе откажутся работать, такая неисправность обычно проявляется через несколько лет интенсивного использования устройств. Сам привод можно попробовать поменять или отремонтировать, сложность ремонта зависит от неисправности.
3. Неполадки в работе блока управления, на котором расположены кнопки. В том случае, если отказываются функционировать сразу все ЭСП, это может свидетельствовать о том, что вышел из строя управляющий модуль. Не исключено, что причина заключается в повреждении контакта с бортовой сетью автомобиля, также неисправностям подвержена и схема, расположенная внутри блока. Если произошло такое, что не работает только один ЭСП или несколько, то скорей всего, неисправность нужно искать в плохом контакте управляющей клавиши с электрической сетью. Нужно проверить возможное наличие окисления и удалить его.
4. Перегорание предохранительного устройства, которое отвечает за функционирование ЭСП. Эта деталь может располагаться в соответствующем блоке в моторном отсеке или на участке цепи питания от стеклоподъемников до аккумуляторной батареи. Если причина кроется в перегорании, то устройство подлежит замене.
5. Износ роликов или шестеренок. Неисправности такого плана связаны с долгим и интенсивным использованием ЭСП. Со временем зубчики шестерни могут быть повреждены из-за износа, обычно такие устройства не подлежат ремонту, их нужно только менять (автор видео — Саня Качан).

Процесс демонтажа и замены устройства

Как снять и произвести замену механических СП на электрические? Перед тем, как поставить ЭСП, нужно учесть, что это — задача не из легких, она потребует немало сил и времени. Поэтому перед тем, как начать замену, подумайте — сможете ли вы ее выполнить. Если сомневаетесь в этом, то лучше доверьте дело специалистам.

Итак, как производится снятие механических и установка электрических СП:

1. Для начала необходимо полностью опустить СП до упора вниз, после чего производится снятие ручки. Для демонтажа рукоятки следует отсоединить стопорную шайбу, расположенную между обшивкой двери и самой рукояткой. Чтобы сделать это, вам необходимо раздвинуть края шайбы, используя отвертку с плоским наконечником, после чего вывести ее из зацепления с рукояткой.
2. После этого производится демонтаж дверной обивки на каждой двери. Сделав это, вы сможете увидеть технологическое отверстие и получить доступ к конструктивным элементам СП. Используя гаечный ключ на 10, вам надо будет открутить винт, который крепит натяжной ролик. Болт откручивается таким образом, чтобы его можно было отодвинуть и ослабить натяжение троса. Когда трос ослабнет, его также надо демонтировать с роликов.
3. Затем, применяя гаечный ключ на 8, надо выкрутить три гайки, которые фиксируют механизм открытия и закрытия стекол. После откручивания этот механизм демонтируется через технологическое отверстие аналогичным образом, как вы снимали трос. Если демонтаж механизма невозможен, вам надо будет выкрутить гаечным ключом на 10 гайку, которая крепит направляющие стекол и отодвинуть.
   Когда старый механизм СП будет демонтирован, вам также надо будет отвернуть четыре самореза, которые фиксируют стекло к тросику. Когда все эти действия будут выполнены, можно считать процедуру демонтажа оконченной, теперь можно устанавливать новые СП или заняться ремонтом старых. Перед тем, как установить ЭСП, нужно убедиться в том, что все составляющие компоненты полностью исправны. Если в результате диагностики будут обнаружены дефекты, то поврежденные детали меняются на новые.
4. Что касается непосредственно установки, то перед выполнением процесса нужно внимательно ознакомиться с мануалом по монтажу и подключению, она должна идти в комплекте. Для того, чтобы не допустить возможных замыканий в бортовой сети в ходе выполнения работ, желательно отключить аккумуляторную батарею, для этого откройте капот и сбросьте клемму.
5. Далее, стекло необходимо поднять в самый верх до упора и закрепить его в таком положении, для этого может использоваться скотч. После этого вам надо будет выбрать место для установки привода, как правило, его устанавливают в нижней части проема в двери. Приложите к будущему месту установки привод и сделайте разметку для крепежных элементов. Используя дрель, вам надо будет просверлить соответствующие отверстия.
6. Затем производится установка электрического двигателя в выбранное место монтажа, устройство крепится в двери. Обычно комплектация ЭСП идут саморезы для установки, но мы рекомендуем использовать не их, а гайки с шайбой гровером для более надежного крепления.
7. Когда привод будет установлен, необходимо будет положить две гайки между дверью, а также кронштейнами этого двигателя. Это позволит избежать возможного перетирания тросика по окантовке при использовании ЭСП. Непосредственно сам тросик укладывается на штатное место между роликами. В соответствии с инструкцией необходимо, чтобы патрубки от тросов пересекались внутри двери. Если речь идет о реечном механизме, то разумеется, этот момент можно не учитывать.
8. На следующем этапе необходимо подобрать место для монтажа управляющих кнопок. Оптимальнее всего будет установить их на центральную консоль либо на ручку открытия двери. В месте установки кнопок нужно будет проделать соответствующие их размеру отверстия.
9. Когда будет установлена планка, стекло необходимо будет полностью опустить вниз и зафиксировать его на установочной рейке. На этом этапе нужно быть предельно аккуратным, поскольку есть вероятность повреждения хрупких элементов.
10. После выполнения этих действий производится подключение проводки. Вам также надо ознакомиться с инструкцией по подключению, она входит в комплектацию. Подключение всех компонентов осуществляется в соответствии со схемой. Для начала проводку следует подвести к центральной консоли салона авто через специальный гофрированный шланг, который защитить проводку от внешних воздействий. Подключение проводов обычно осуществляется к цепи питания прикуривателя, но если вы не хотите нагружать эту цепь, то можно уложить отдельный кабель к аккумулятору.
11. Затем через отверстия для клавиш управления в центральной консоли необходимо вывести проводку, подключить устройства к электроцепи и установить их в посадочном месте. Когда вы будете подключать силовой контур системы к электрической сети вашего ВАЗ 2107, необходимо в обязательном порядке защитить цепь предохранительным устройством. При этом желательно, чтобы электрическими стеклоподъемниками можно было управлять при запущенном двигателе, это позволит сохранить заряд аккумулятора.
12. Проводка, которая укладывается в салоне, обязательно должна быть заизолирована при помощи пластмассовых трубок. Когда укладка и подключение проводки будет завершено, нужно подключить обратно АКБ и проверить работоспособность механизма, а если есть необходимость, то произвести его регулировку. Для этого поднимите стекло максимально вверх и удостоверьтесь в том, что любые зазоры отсутствуют. Когда регулировка будет завершена, необходимо установить на место облицовку от дверей, все действия по сборке осуществляются в обратной последовательности. На том месте, где была установлена ручка, нужно установить специальную заглушку.

Фотогалерея «Самостоятельная замена»

Заключение

Как видите, процедура установки ЭСП достаточно сложная. Нужно понимать, что если вы допустите ошибки при установке данной системы, это может привести к неполадкам в работе стеклоподъемников. Именно поэтому автомобилисты, которые никогда не сталкивались с процессом установки ЭСП, обычно доверяют это дело специалистам.

Видео «Наглядное пособие по монтажу ЭСП»

Как правильно выполнить задачу установки электрических СП и не допустить при этом ошибок — ознакомьтесь с наглядным пособием по монтажу (ролик снял Сергей Зукол).

Самостоятельно ставим стеклоподъемник на свою любимую «Ласточку» седьмой модели. Устанавливаем электростеклоподъёмники на ВАЗ-2107 своими руками

Об устройстве стеклоподъёмников

Установка электростеклоподъёмников

Выбираем тип электрического стеклоподъёмника

Последовательность действий при установке ЭСП

Видео «Установка электрических стеклоподъемников»

Выводы

Об устройстве стеклоподъёмников

Устройство тросикового стеклоподъёмника на ВАЗ 2107

Принцип работы как реечных, так и тросиковых стеклоподъёмников примерно одинаков: на подъёмном механизме, приводимом в действие вращением ручки, специальными фиксаторами закрепляется стекло. Вращая ручку, водитель либо перемещает шестерню по вертикальной зубчатой рейке (в случае с реечным стеклоподъёмником), либо натягивает трос, что и приводит к выдвиганию стекла из двери.

Электрические стеклоподъёмники (ЭСП) — следующий шаг.

Шарнирно-рычажные стеклоподъёмники «Гранат»

Наибольшей популярностью у автолюбителей пользуются шарнирно-рычажные ЭСП, которые имеют ряд плюсов:

• у ЭСП демократичная цена;
• ЭСП легко устанавливать;
• у ЭСП, как правило, отличная комплектация: водителю не придётся искать кнопки активации и провода к ним — всё уже есть;
• ЭСП надёжные, работают быстро и почти не шумят;

Установка электростеклоподъёмников

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

1. С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
2. С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

Комплект включает два стеклоподъёмника, жгут электропроводки, переключатели и декоративные заглушки на двери

Последовательность действий при установке ЭСП

• открывается капот автомобиля, с аккумулятора снимаются обе клеммы;
• теперь открывается передняя дверь, с которой необходимо снять ручку штатного тросикового стеклоподъёмника. Под ручкой находится стопорная шайба. Её края аккуратно раздвигаются плоской отвёрткой, а ручка при этом тянется на себя;

  Ручка стеклоподъёмника ВАЗ 2107 снимается

• после снятия ручки той же отвёрткой поддеваются пластиковые заглушки по периметру обшивки двери. Они извлекаются, открывая доступ к болтам на 8, удерживающим обшивку. Болты откручиваются торцовой головкой, обшивка двери снимается;
• открывается доступ к тросовому механизму и креплению стекла. Стекло выдвигается в крайнее верхнее положение и закрепляется скотчем. Откручиваются все крепёжные болты как на каретках стекла, так и на самом механизме, после чего он извлекается из двери;

  Тросиковый стеклоподъёмник ВАЗ 2107 демонтирован

• в инструкции, прилагаемой к ЭСП «Гранат» показано расположение двух отверстий, которые необходимо просверлить в двери для закрепления рейки ЭСП. С помощью линейки, штангенциркуля и маркера на дверь наносится разметка под крепёжные отверстия;

  Разметка на двери ВАЗ 2107 наносится маркером

• в электродрель устанавливается сверло на 5.5. С его помощью высверливается отверстие в ранее намеченной верхней точке;

  Высверливается верхнее отверстие под рейку ЭСП «Гранат»

• далее высверливается нижнее отверстие;

  Нижнее отверстие рейки ЭСП высверливается по разметке

• через правое технологическое отверстие в дверь заводится механизм стеклоподъёмника;

  Механизм ЭСП заводится в дверь через технологическое отверстие

• отверстия в вертикальной рейке механизма совмещаются с просверлёнными ранее отверстиями в двери, после чего рейка фиксируется двумя болтами на 10 из комплекта ЭСП «Гранат»;

  Фиксация рейки ЭСП болтами на 10

• на мотор ЭСП с аккумулятора подаётся напряжение. Он перемещается вверх вместе со всем механизмом ЭСП. Необходимо дождаться момента, когда отверстия в креплениях механизма совместятся с отверстиями в каретках оконного стекла. После этого стекло фиксируется крепёжными болтами;

  Закрепление стекла в каретках ЭСП

• проводка от моторчика ЭСП через технологические отверстия в двери подаётся под приборную панель автомобиля, где подключается по схеме, приведённой ниже;
  К счастью, на смену неудобным подъёмникам автомобильных стёкол пришли электроподъёмники. На ВАЗ-2107 установить их вполне возможно, нужно лишь убрать старые. Для этого необходимо выполнить следующие действия.

Прочитайте, может пригодится:  Бампера ВАЗ 2107 легко снимаются и устанавливаются

Видео «Установка электрических стеклоподъемников»

В этом видео Сергей Зукол рассказывает, как установить своими руками электрические подъемники для стекла на ВАЗ 2107.

Выводы

Установка электрических стеклоподъёмников на ВАЗ-2107 — вполне посильная задача для автолюбителей, хотя бы единожды работавших с электричеством. Если же справиться с ней не получается, можно обратиться в автосервис, где за соответствующую плату будет произведён качественный монтаж.

Источники

• https://legionerov.ru/avtomobili/samostojatelno-ustanavlivaem-jelektricheskie/
• https://bumper.guru/klassicheskie-modeli-vaz/stekla/steklopodemniki-na-vaz-2107.html
• https://vazweb.ru/desyatka/elektrooborudovanie/samostoyatelno-ustanavlivaem-elektricheskie-steklopodyomniki-na-vaz-2107.html
• https://motorsguide.ru/system/elektrosteklopodyomnik-na-vaz-2107
• https://www.autoposobie.ru/ustanavlivaem-elektrosteklopodyomniki-na-vaz-2107-svoimi-rukami/
• https://avtozam.com/vaz/2107/montazh-i-ustanovka-jelektrosteklopodemnikov/

[свернуть]

Установка электро стеклоподъемников на ваз 2107

Содержание

Ясно, что на «классике» ВАЗа ездить будут еще долго. Более того, если видеть в автомобиле не только дополнение к галстуку или сумочке, но и помощника в повседневных делах, то «старички» вроде универсала ВАЗ-2104 еще многих переживут. Одному из владельцев такого утилитарного транспортного средства мы поспособствовали в замене обычных тросовых стеклоподъемников электрическими – пусть этот практичный, но не особенно комфортабельный автомобиль станет хоть немного удобнее.

Электростеклоподъемники на «Жигули» пытались поставить уже давно. Изначально идея выглядела гениально просто – сохранялась вся тросовая «идеология», просто катушку вращал электромотор. Увы – не прижилось. Трудности создавал верхний ролик: откажет – и все устройство мертво! А как раз на ролик-то и капала дождевая вода из-под уплотнителя стекла.

Потом стали появляться в продаже стеклоподъемники разных производителей, но проблемы «классических» дверей оставались. В первую очередь, теснота внутреннего объема – далеко не все, что есть на рынке, сюда поместится. То ли дело двери «восьмого» и последующих семейств, давшие волю фантазии, – ставь что хочешь. Для этих машин на рынке быстро появились стеклоподъемники надежные, прочные, скоростные!

А нельзя ли приспособить какой-нибудь из них к «классике» 2104…2107 – тут, по крайней мере, нет форточек, стекло длинней, устойчивей…

Покупать кота в мешке за две с половиной – три тысячи не каждый решится. Но владельцу «четверки» посчастливилось достать комплект уральской фирмы «Электромаш» почти за бесценок! Правда, механизм предназначен для ВАЗ-2108, но если попробовать? Тут как раз заклинило замок правой двери – вот и повод для углубленной работы. Подробности на прилагаемых снимках. Отметим, что для правой двери ВАЗ-2104 лучше подходит левый стеклоподъемник из комплекта 2108, а для левой двери – его правый собрат. Обратите внимание на ориентацию болтиков М6х5, крепящих укороченные кронштейны стекла «четверки» к планке 2108, – их надо ставить только головками внутрь, иначе в узком пространстве двери они будут цеплять детали механизма. Не годятся и более длинные болтики: упершись в панель двери изнутри, они ограничат высоту подъема стекла.

Подключение электромоторов и кнопок управления к электросхеме машины – работа обычная, требующая лишь аккуратности.

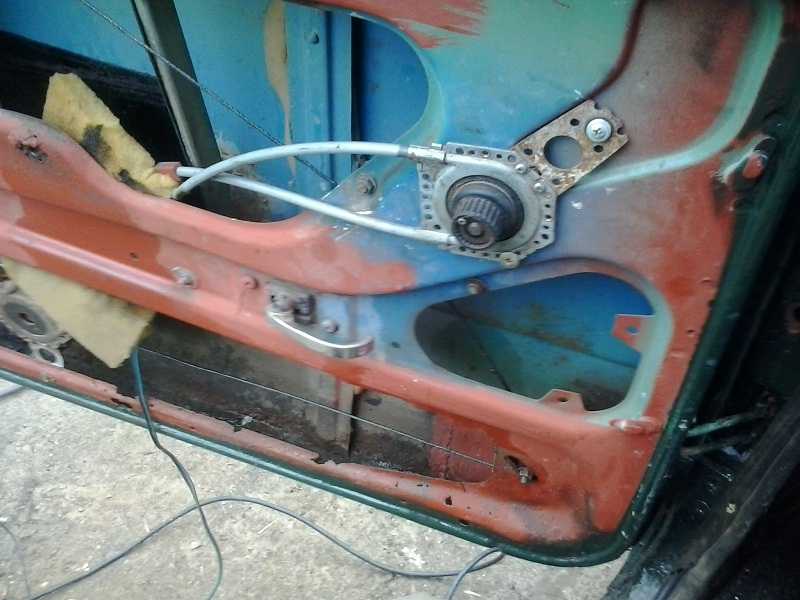

Итак, тросик демонтирован, стекло вынуто. Примеряя механизм, подключили питание, опустили планку до уровня электромотора и всунули конструкцию 1 внутрь двери. Для этого слегка упруго оттянули внутреннюю панель – получилось! А как будем крепить? Стекло 2104 поставили на планку 2, а прежние кронштейны 6 укоротили, чтобы при опускании стекла они не упирались в рычаги. Подняли стекло вверх до упора и в этом положении определили места для двух точек 3 крепления верхнего кронштейна 4 к внутренней панели. Просверлили отверстия диаметром 6,5 мм, закрутили гайки. А что делать с нижним кронштейном, повисшим в воздухе? От электрозамка, который закреплен в двери винтами 7, осталась планка 5. Ее и приспособили для установки стеклоподъемника – получили третью точку крепления.

Электрический «Электромаш»: 1 – планка крепления стекла; посередине сам узел крепления стекла 2108 – он нам не нужен, но и не мешает; 2 – рычаги с зубчатками; 3 – верхний кронштейн с двумя точками крепления к внутренней панели двери; 4 – узел электродвигателя с редуктором; 5 – нижний кронштейн с точкой крепления к двери. Мощный электромотор, рассчитанный на большое окно 2108, со стеклом нашей «четверки» управляется очень легко: подъем или опускание занимают не больше четырех секунд.

Загорелся и себе что-то подобное реализовать.

На рынке увидел подъемники «Катран» именно такие как в статье. Со слов продавца штука хорошая. Сказал, что расходятся как горячие пирожки в обеденный перерыв. Решил реализовать, но с доводчиком.

Комплект электростеклоподъемников «Катран» Ваз 2107 — 1шт.
— кнопка стеклоподъемника 2109 — 1шт.
— колодка контактов для кнопки — 1шт.
— доводчик CENMAX AS-2 — 1шт.
— колодка предохранителя — 1шт.
— провода автомобильные — 4 цвета
— клемы «мама» широкие — 10шт.
— клемы «мама» узкие — 10шт.
— изолента.

Перед установкой решил провести инспекцию центрального замка, после зимы не открывалисьзакрывались задние двери и не открывалась передняя пассажирская дверь. Обнаружил обрыв провода, и лопнувшее крепление поводка активатора к тяге замка. Обрыв вылечил скруткой и изолентингом, задние двери заработали, а вот с креплением беда, отдельно их не продают, решил заменить на отрезок шины заземления (как в электрощите) продается в любом уважающем себя магазине электротоваров (25р. )

отпилил 2 звена, прикрутил заработало!

поводок с тягой

с задними дверями не прокатит, там тяга с ушками, в отверстие не пройдет(((.

Собрал задние двери, и вернулся к подъемникам.

Начал с водительской двери.
Опустил стекло чтоб были доступны винты крепления тросика с стеклу, вставил отвертку между стеклом и бархоткой, стекло уже не опустится, можно откручивать винты. Открутил нижний ролик натяжитель, тросик соскочил с остальных роликов, открутил направляющую стекла сдвинул к стойке, открутил натяжитель и вытащил его. Всё можно ставить элетрический подъемник. Левый и правый различаются и маркированы буквами (в статье описано).

Встал он на штатные места без проблем, к стеклу прикручивается штатными винтами, к двери гайками из комплекта. По инструкции разметил отверстия, просверлил, прикрутил нижнюю направляющую, тест не прошел. Оказывается, направляющая попадает на гайку крепления дверной ручки, нужно подгонять по месту.

получилось как-то так, закрываетсяоткрывается без усилий.

Но стекло опускается не до конца.

крепление направляющей пассажирская дверь

На пассажирской двери просверлил сразу по своему, стекло тоже не до конца опускается. Это я думаю не беда.

Можно монтировать проводку. В комплекте есть провода и 2 кнопки, по видимому для монтажа в бороду, меня это не устроило. Я смонтировал всё в ручке, доводчик тоже разместился в ручке, но без корпуса, с корпусом не помещается

монтируем по схеме через предохранители

По указаниям в инструкции к доводчику подключаем доводчик.

Схему подключения сигнализации не нашел, на стал экспериментировать. Управляющий «+» сигнал берём от активатора замка.

Вместе с отдельно купленной кнопкой была вот такая деталь

На некоторых моделях ВАЗ, в число которых входит и «семерка», электроподъемники стекол в заводских условиях не монтировались. Находящимся в машине приходилось опускать стекла дверей вручную, что было не совсем комфортно. На сегодняшний день для таких машин электростеклоподъемники (ЭСП) изготавливаются разными фирмами, а в автомастерских за приемлемую стоимость можно установить такие механизмы. Но если вы знакомы со слесарным делом, то выполнить подобные работы своими силами вполне возможно.

Виды ЭСП

Для «жигулей» сегодня производится несколько вариантов электрических подъемников стекол:

Каждая модель отличается особенностями, достоинствами и недостатками, от чего и зависит установка электростеклоподъемников на ваз 2107.

Необходимо отметить, что у различных изготовителей механизмы конструктивно отличаются, по этой причине взаимозаменяемыми их считать не следует. Стоимость комплектов не очень высокая, и наибольшей популярностью пользуются подъемники форвард для передних стекол. Стандартная комплектация подъемника электрического включает в себя:

• подъемный механизм с моторами;
• кнопки управления;
• проводку со штекерными устройствами;
• крепежные элементы;
• заглушки.

Кроме того, к комплектности поставки прилагается инструкция, содержащая схему подсоединения электрики.

Причины, вызывающие необходимость замены рычажных подъемников

Механические устройства подъема стекол от долгой эксплуатации выходят из строя, стекло перестает опускаться либо подниматься. Связано это с:

Выполнять ремонт в подобных ситуациях не имеет смысла, рекомендуется сразу устанавливать электрические подъемники стекол.

Устройство ЭСП

Ничего сложного в этом нет. В конструкцию входят:

1. ручка подъемника;
2. облицовочный элемент;
3. розетка;
4. поднимающее устройство;
5. верхние роликовые элементы;
6. винты для фиксации пластин;
7. пластины;
8. кронштейн;
9. стекло;
10. тросик;
11. нижние ролики;
12. болтики;
13. ролики для натяжения.

Последовательность действий при установке ЭСП, видеоурок

Для выполнения всех мероприятий потребуются набор отверток, ключи торцовой формы на 8 и 10 мм, скотч для малярных работ, метровый кусок стальной проволоки.
Для начала следует отключить массу на аккумуляторной батарее. Так как реечная конструкция для передних дверей «семерки» подходит лучше остальных, разберем последовательность работ на ее примере.
В салоне разбирается дверь, с этой целью в первую очередь демонтируется ручка подъемника стекла.

Теперь следует открутить кнопочку, фиксирующую замковое устройство, отвернуть на подлокотнике винты. Они расположены в передней части сверху, сзади и в середине. Аккуратно снимается главная обшивочная часть двери, затем – верхняя. Торцовым ключом на восемь выкручиваются болтики механизма. Затем отворачиваются болты, крепящие направляющую планки, которая удаляется за ненадобностью. Из двери извлекается механический подъемник стекла. На стекле следует открутить четыре винта, крепящих механизм (по два с каждой стороны).

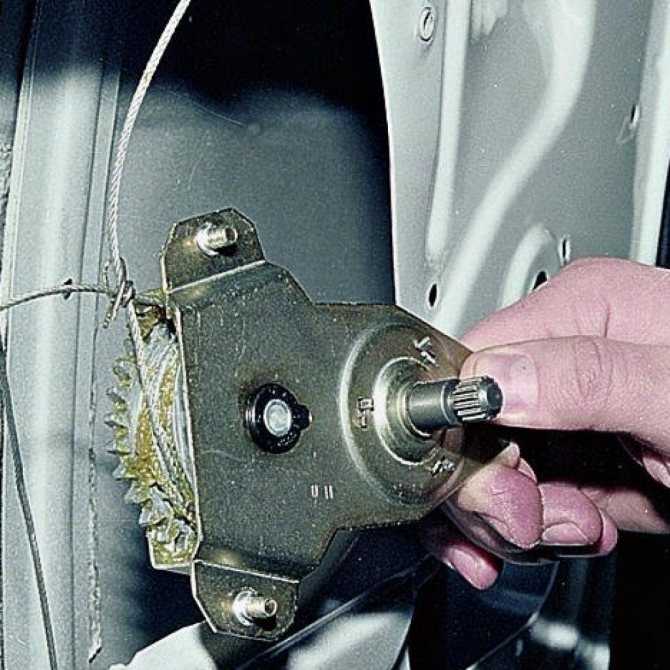

Откручивается гайка, натягивающая тросик подъемного устройства, демонтируется ролик. Теперь механизм можно полностью вытащить из двери.

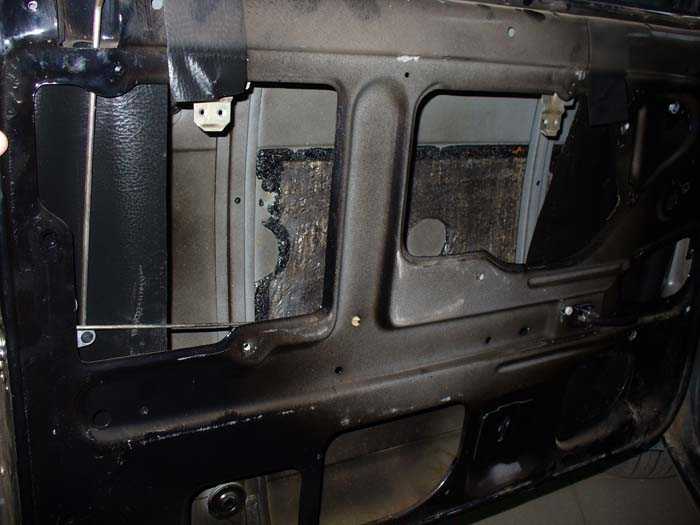

Под новое устройство придется просверлить в двери пару шестимиллиметровых отверстий, одно из которых должно располагаться возле ручки, закрывающей дверь.

Насмотревшись на навороченные иномарки и подумал, а чем мой автомобиль хуже? И решил поставить себе электрические стеклоподъемники (ЭСП). Но дело осложнилось тем, что для ВАЗ-2105(7) нет никаких заводских ЭСП.

Для ВАЗ-2106 — пожалуйста, а на длинные стекла — фиг. Я рассматривал конструкцию ЭСП которые есть на рынке для ВАЗ-классики. У них принцип заключается в том, что вместо родного механизма ставиться точно такой же, но вместо штырька для ручки там 4-х граное отверстие и в это отверстие изнутри двери ставиться электромотор. Вот этот момент самый интересный. Этот мотор занимает место внутри двери, у ВАЗ-2101(02,03,06) это не критично, так как там есть поворотная форточка под которой и стоит этот электромотор, а у ВАЗ-2105(04,07) стекло упускается по всей длине и места для мотора внутри нет.
Итак желание поставить ЭСП у меня было, а самих ЭСП в продаже не было:(. Но однажды удача мне повернулась. Случайно зайдя в магазин запчастей в отделе сигнализаций я увидел импортные ЭСП фирмы SPAL, модели DE LUX. Внимательно их рассмотрев я спросил у продавца, можно ли их поставить на ВАЗ-2107. Мне продавец ответил, что это совсем не реально и если я их куплю, то потом верну, а они их обратно не возьмут. Посмотрев на ЭСП еще раз я решил их взять, что у меня рук что ли нет? (маленькое отступление: через неделю я приехал в этот магазин и показал продавцу, что все работает, он позвал своих установщиков. Те долго смотрели и сказали, что они пробовали и у них не получилось, и как получилось это у меня они не знают. Вывод: эти установщики — криворукие дятлы, если что-то хочется сделать хорошо, это надо делать самому!).

Итак я купил ЭСП чуть меньше чем за 100$ и привез их в гараж. Рассмотрев комплект поставки я понял, что продавец слегка лопухнулся, он продал мне комплект с кнопками и проводкой по цене комплекта без кнопок — мелочь, а приятно 🙂 Внимательно прочитав инструкцию (кстати рекомендую это делать перед установкой, а не после, как это делают почти все и очень часто и я так делаю) я нашел способ установки в ВАЗ-2108, но как ставить в ВАЗ-классику там не было ни слова. (Кстати там очень толстая и подробная инструкция с картинками установки в очень большое количество автомобилей, причем как в передние двери, так и в задние. В комплекте был абсолютно весь крепеж, причем с избытком, вот что значит буржуины.
Так как рисунка для классики не было и пошел по очень правильному пути — начал искать подходящее место «методом научного тыка». Начал с пассажирской двери, так как в случае фатальной ошибки ее не так жалко. Но поиск оптимального места ушла почти вся суббота. К вечеру оптимальные места для мотора и привода были найдены. Утром в воскресенье я за 30 минут поставил мотор и привод в водительскую дверь. Ставил естественно «зеркально». Но самое сложное было впереди, я очень долго и трудно проталкивал провода в трубки. Дело в том, что в этих трубка уже были два провода для привода запирания двери и по одному проводу для подогрева зеркал. после проталкивания трубки оказались заполнены полностью.

Из текста документации и из рисунков я понял, что трубки троссиков ЭСП должны обязательно пересекаться, так вот они и пересекаются только на фото это не видно, они пересекаются внутри двери. Да, пластины крепления можно прикреплять к приводу и мотору с любой из 4 сторон, поэтому я так долго и пристраивал их, и я перебрал все возможное варианты.

Мотор закреплен на длинных болтах. Между кронштейнами крепления мотора и дверью я проложил по две гайки для того, чтобы троссики на задевали об окантовку двери (загибы отверстий дверей). Сами болта крепятся в кронштейнам через штатные резиновые подушечки.

Привод закреплен саморезами, которые были в комплекте. На этом фото хорошо видны штатные резиновые подушечки, которые также были в комплекте. Здесь хочу коротко написать о принципе крепления этих ЭСП к родным стеклоподъемникам. В комплекте было очень много переходников (не менее 20 штук для разных машин). Эти переходника внутренней частью надеваются на шлицы, но которые должна одеваться штатная ручка, а на наружную сторону переходника одевается привод ЭСП. Для надежность между переходником и приводом заворачивается маленький винтик. Также в комплекте была ручка, устрашающих размеров. На фото видно, что снаружи черненькой фигни есть шлицы. Так вот в случае поломки или отсутствия электричества на эти шлицы одевается огромная ручка и с ее помощью можно либо поднять либо опустить стекло. Эту ручку сфотографировать я забыл 🙁

Теперь перейдем к кнопкам и проводке. В комплекте поставки были и кнопки и проводка с предохранителем. «Плюс» я взял и прикуривателя, естественно через предохранитель. Вся проводка была с обжатыми клеммами. До моторов шли достаточно толстые провода, поэтому менять их я не стал. Провода от моторов подключаются сразу на кнопки. Так же на кнопки подается плюс, земля и провод от подсветки приборов (в темноте кнопочки стильно светятся). Когда я все скоммутировал и попробовал пришла пора искать места для кнопок. Кнопки били подозрительно маленькими, поэтому я думал, что их придется менять на жигулевские кнопки. Решение оказалось очень простым — я выкинул нафиг лампочку понижения уровня тормозной жидкости и на ее место и на место заглушки поставил кнопки — встали идеально. Словно буржуи знали, что у классики уже есть места под их кнопки, а может просто есть какой-то стандарт.

На некоторых моделях ВАЗ, в число которых входит и «семерка», электроподъемники стекол в заводских условиях не монтировались. Находящимся в машине приходилось опускать стекла дверей вручную, что было не совсем комфортно. На сегодняшний день для таких машин электростеклоподъемники (ЭСП) изготавливаются разными фирмами, а в автомастерских за приемлемую стоимость можно установить такие механизмы. Но если вы знакомы со слесарным делом, то выполнить подобные работы своими силами вполне возможно.

Содержание:

Виды ЭСП

Для «жигулей» сегодня производится несколько вариантов электрических подъемников стекол:

Каждая модель отличается особенностями, достоинствами и недостатками, от чего и зависит установка электростеклоподъемников на ваз 2107.

Необходимо отметить, что у различных изготовителей механизмы конструктивно отличаются, по этой причине взаимозаменяемыми их считать не следует.

• подъемный механизм с моторами;
• кнопки управления;
• проводку со штекерными устройствами;
• крепежные элементы;
• заглушки.

Кроме того, к комплектности поставки прилагается инструкция, содержащая схему подсоединения электрики.

Причины, вызывающие необходимость замены рычажных подъемников

Механические устройства подъема стекол от долгой эксплуатации выходят из строя, стекло перестает опускаться либо подниматься. Связано это с:

• обрывом тросиков;
• попаданием посторонних предметов в направляющие для стекол;
• износом редукторной части МСП.

Выполнять ремонт в подобных ситуациях не имеет смысла, рекомендуется сразу устанавливать электрические подъемники стекол.

Устройство ЭСП

Ничего сложного в этом нет. В конструкцию входят:

1. ручка подъемника;
2. облицовочный элемент;
3. розетка;
4. поднимающее устройство;
5. верхние роликовые элементы;
6. винты для фиксации пластин;
7. пластины;
8. кронштейн;
9. стекло;
10. тросик;
11. нижние ролики;
12. болтики;
13. ролики для натяжения.

Последовательность действий при установке ЭСП, видеоурок

Для выполнения всех мероприятий потребуются набор отверток, ключи торцовой формы на 8 и 10 мм, скотч для малярных работ, метровый кусок стальной проволоки.
Для начала следует отключить массу на аккумуляторной батарее. Так как реечная конструкция для передних дверей «семерки» подходит лучше остальных, разберем последовательность работ на ее примере.

Теперь следует открутить кнопочку, фиксирующую замковое устройство, отвернуть на подлокотнике винты. Они расположены в передней части сверху, сзади и в середине. Аккуратно снимается главная обшивочная часть двери, затем – верхняя. Торцовым ключом на восемь выкручиваются болтики механизма. Затем отворачиваются болты, крепящие направляющую планки, которая удаляется за ненадобностью. Из двери извлекается механический подъемник стекла. На стекле следует открутить четыре винта, крепящих механизм (по два с каждой стороны).
Откручивается гайка, натягивающая тросик подъемного устройства, демонтируется ролик. Теперь механизм можно полностью вытащить из двери.
Под новое устройство придется просверлить в двери пару шестимиллиметровых отверстий, одно из которых должно располагаться возле ручки, закрывающей дверь.

Моторчик редуктора устанавливается вместо механического подъемного устройства. При этом винтики используются из комплекта, так как штатные будут длинноватыми и упрутся в механизм. В случае необходимости можно аккуратно обрезать штатные.
Стеклянные держатели к электрическому подъемному механизму можно закрепить штатным крепежом.
От подъемников выводится проводка, на дверях либо на подлокотнике, расположенном в центре, у консоли коробки переключения скоростей, устанавливаются кнопки.
В обратной последовательности проводится сборка двери.

Все достаточно просто. Если есть желание сэкономить деньги, то подобные работы вполне можно выполнить самостоятельно. Для этого только следует знать схему устройства подъемного механизма и иметь нужные условия для проведения работ.

Каждый владелец не нового отечественного автомобиля однажды мечтал об установке ЭСП (электростеклоподъемники) на свой автомобиль, сделав процедуру подъема стекла простой и приятной. Однако в силу тех или иных причин установка электростеклоподъемников постоянно оттягивается, одних останавливает стоимость вопроса (в случае с установкой на сервисе), другие боятся что-то самостоятельно менять, а третьи — попросту не находят для этого времени.

Вот так и мне постоянно не хватало этой простой, но очень полезной функции в своем «Жигуленке», желание было, но постоянно была отговорка какая-нибудь из вышеперечисленных. Но в один день, собравшись с мыслями, я все же решился на этот шаг и решил установить электростеклоподъемники самостоятельно, на свой автомобиль.

Основная проблема состояла в том, что найти ЭСП на ВАЗ-2107 оказалось не так-то просто, заводские подъемники не предусмотрены производителем, поэтому пришлось выкручиваться. Погуляв по рынку, я присмотрелся к конструкции ЭСП на «Классику», их принцип состоял в том, что вместо ручного подъемного механизма устанавливается такой же, только вместо ручки из внутренней части двери ставится электропривод. Электромоторчик занимает определенное место в дверной полости, на ВАЗ-2106 или ВАЗ-2101 это — не проблема, поскольку там имеется поворотная форточка, а уже под ней собственно и расположен мотор. Проблема в том, что у ВАЗ-2107 опускание стекла происходит по всей длине, поэтому и места для того, чтобы установить электромотор — нет.

Что же делать? Желание установить ЭСП есть, а возможности выходит — нет!? Выходом из ситуации стали электростеклоподъемники западного производства компании SPAL. Присмотревшись к механизму и принципу конструкции я пришел к выводу, что они прекрасно подойдут на мой ВАЗ-2107. Продавец подтвердил мое предположение и порекомендовал мне модель Delux. ЭСП обошлись мне почти в 100$.

Итак, первое, что надо сделать — внимательно прочесть инструкцию, перед тем как установить электростеклоподъемники, это надо сделать обязательно, поскольку в процессе может возникнуть масса вопросов, а читать инструкцию, отрываясь от работы это — «не комильфо». В моем случае в коробке была инструкция: установка ЭСП на ВАЗ-2108, однако как вы помните мне надо поставить ЭСП классику, о чем в ней не было ни единого слова. Комплект включает в себя полный комплект крепежей, кстати, у меня даже часть осталась, здесь, как говорится, чувствуется, что производство «буржуйское», а не наше, у нас зачастую не хватает половины деталей :-).

Проще говоря, действовать пришлось по принципу всеми любимого метода «научного тыка». Найдя место для мотора ЭСП, я принялся проталкивать провода в трубки. Проблема в том, что в трубке уже было два провода, предназначенные для привода закрывания двери и еще по одному проводу подогрева зеркал, поэтому добавив к этой «компании» еще свои трубка стала полностью заполнена. Согласно инструкции — трубки троссиков электрстеклоподъемников обязательно должны пересекаться внутри двери. Крепежные пластины можно крепить к мотору и приводу с любой стороны, выберите для себя оптимальный вариант.

Итак, электромоторчик установлен при помощи длинных болтов, обязательно положите по две гайки между крепежными кронштейнами электропривода (мотора) и дверью, это позволит избежать трения троссиков по окантовке двери. Болты крепятся к кронштейнам при помощи штатных резиновых подушечек. Электропривод подъемников держится на саморезах из комплекта. На фото можно увидеть резиновые подушечки, которые тоже были в комплекте.

Установка электростеклоподъемников: соединение привода и подключение проводки

Теперь пару слов относительно принципа крепления электростеклоподъемнков к «родным» креплениям. В комплекте, купленном мною, содержалось большое количество переходников, порядка 20 шт. под разные модели авто. Так вот, переходники одеваются внутренней частью на шлицы, на которые устанавливалась штатная ручка, на наружную часть переходника одевается наш привод ЭСП. Для пущей верности между приводом и переходником я закрутил небольшой винтик, это прибавит соединению надежности.

Подключение кнопок, проводка, предохранители и т. д

Как я уже говорил наши «западные» друзья предусмотрели все, поэтому в комплекте я нашел: проводку, кнопки, а также предохранитель. Плюсовой провод пришлось взять от прикуривателя, через предохранитель. К элетромоторам ЭСП шли довольно толстые провода, поэтому менять их не было потребности, их сразу подключите к своим кнопкам, чтобы не путаться потом. На сами кнопки также необходимо подать плюс, а также провод от подсветки приборов, это добавляет некой стильности всему этому в условиях темноты кнопки довольно «прикольно» выглядят.

Установка кнопок ЭСП

После того как все соединения проверены, я стал присматривать место под кнопки. Те, которые шли в комплекте казались какими-то через чур крошечными, поэтому поначалу я планировал заменить их «жигулевскими». Место нашлось довольно быстро, им стало место под лампочку понижения уровня тормозной жидкости. Кнопки прекрасно разместились, такое ощущение будто «буржуины» специально под это место их создавали.

В общем, как-то так. У меня все получилось, после того как установка завершена, пришло время проверить результат. Впечатления конечно — непередаваемые, результат превзошел все ожидания, стекла поднимаются и опускаются от простого нажатия кнопки. Отдельное удовольствие я испытываю, когда зеваки замечают плавное опускание или поднятие стекол на «Классике», их глаза увеличиваются в размерах, некоторые подходят, интересуются, а некоторые просто — молча завидуют. Короче, говоря, самое главное, что мечта об ЭСП осуществилась, более того при минимальных затратах и самое главное, приятно осознавать тот факт, что все это было сделано своими руками!

Электростеклоподъемники на ВАЗ-2107.

Электростеклоподъемник — одно из самых полезных изобретений конца 20 века. И если раньше такие устройства устанавливались исключительно для , то теперь такая роскошь доступна даже владельцам старых ВАЗов. Однако если особых проблем с выбором стеклоподъемника нет, то установка может сильно запутать. Итак, как монтируются стеклоподъемники на ВАЗ 2107? Читайте об этом в нашем сюжете.

Несколько слов об устройстве механизма

В общем, стеклоподъемник не такая сложная деталь, как кажется на первый взгляд. Его конструкция включает в себя всего несколько компонентов.

На фото №1 (схема стеклоподъемника мы видим, что стандартный стеклоподъемник состоит из таких конструктивных элементов как:

Разновидности

На данный момент существует только два вида стеклоподъемников для автомобилей:

• стойка
• кабель

Последний вариант самый простой и популярный среди владельцев отечественных автомобилей, а значит и самый популярный на российском рынке. Тросовые стеклоподъемники представляют собой мотор с редуктором и катушкой. На последний наматывается специальный трос, приводящий в движение верхний барабан. В свою очередь, он соединен через шпонки со штатным электростеклоподъемником. Замена стеклоподъемника ВАЗ 2107 такого типа не требует особых навыков, умений и знаний. Благодаря этому сменить этот механизм сможет даже начинающий автомобилист.

О конструкции устройства

Конструкция стоечных аналогов существенно отличается от тросовых аналогов, а принцип их работы напоминает действие в автомобиле. Этот тип стеклоподъемников отличается легкостью хода подъемного механизма, благодаря чему они больше подходят для работы с тугими стеклами.

Как работают реечные стеклоподъемники на ВАЗ 2107?

Что касается принципа работы этого устройства, то «Семерка» в этом отношении практически не отличается от других моделей семейства ВАЗ и других иномарок, в которых используются электрические подъемные механизмы. А электрические стеклоподъемники работают только при включенном зажигании в системе автомобиля. Если вынуть ключ из этого стекла, вы можете только поднять его.

Основную роль в работе механизма стеклоподъемника играет контроллер. Именно это устройство закрывает все замки на дверях при постановке автомобиля на сигнализацию и автоматически закрывает все открытые окна, также выполняя функцию «доводчика».

Что самое интересное, по окончании работы подъемника контроллер вообще не потребляет энергию от аккумулятора, переходя в дежурный режим. При необходимости это устройство автоматически подает ток на механизм ЭЦН.

Также упомянутое устройство контролирует работу коробки передач, а именно следит за количеством ее оборотов. Благодаря этому батарея практически не теряет энергию понапрасну, и, соответственно, батарея дольше держит заряд.

Кстати, у некоторых моделей электростеклоподъемников есть доводчик, управляющий работой только двух стекол, а так как модель ВАЗ 2107 четырехдверная, то водители часто устанавливают контроллеры сразу на все 4 окна. Но опять же, все зависит от конкретной модели ESP.

Установка стеклоподъемника на ВАЗ 2107 — подготовка инструментов

В ходе работы нам потребуются такие материалы и приспособления как:

1. Отвертка крестовая и минусовая.
2. 8 и 10 миллиметров.
3. Малярная лента.
4. Кусок металлической проволоки длиной около 100 сантиметров.

Начало работы

Подготовив все необходимые инструменты, первым делом отключаем массу на аккумуляторе. После полного отключения автомобиля от электросети разбираем дверь и демонтируем старый тросовый механизм. На его место устанавливаем новый. Сразу нужно убедиться, что он работает. Убедившись, что тросик работает, затяните гайки механизма и зафиксируйте его проволокой. Это необходимо для того, чтобы кабель не запутался при монтаже. Никакой практической пользы для стеклоподъемника провод не несет, поэтому по окончании работ его можно снять. Также следует отметить, что тросик устанавливается по следующему алгоритму: верхняя часть устройства идет на нижний ролик, а нижняя – на верхний.

Как устанавливаются стеклоподъемники на ВАЗ 2107? Верхний ролик нам не будет виден, поэтому, чтобы надеть на него трос, нужно выполнить ряд кропотливых работ. Сначала на верхнем конце троса делается открытая петля. Затем поднимается через дверной проем к верхнему валику, который пока для нас недоступен. При этом, чтобы зацепить валик, нужно несколько раз сдвинуть петлю в разные стороны, а затем затянуть. Так вы сможете надежно зафиксировать его на месте.

На следующем этапе трос, удачно зацепившийся за ролик, надевается на нижний механизм, а затем на боковой, регулирующий натяжение. Помните, что деталь не должна быть перетянута, но в то же время она не должна находиться в свободном, болтающемся положении. Как вы думаете, на ВАЗ 2107 устанавливаются окна? Радуйтесь рано, господа!

Далее кабель крепится к стеклу. Если первый начинает издавать скрипящие звуки, возможно, вам придется отрегулировать его снова. При этом ветви троса меняются местами — верхняя переносится вниз, а нижняя — вверх. В результате надоедливый скрип должен уйти.

На данном этапе установка стеклоподъемника на ВАЗ 2107 успешно завершена. Теперь осталось немного: затягиваем гайки натяжного ролика и корпуса, смазываем литолом трос и места соединения и собираем дверь в обратном порядке.

Итак, мы выяснили, как устроены стекла на ВАЗ 2107, а также как полностью их заменить. Смело!

Скачать Классический русский автомобиль ВАЗ-2107 на андроид на ПК

Скачать

• sunriderent.classicvaz07&appname=Classic+Russian+Car+VAZ-2107&card_id=GAMELOOP_MOBILE_GAME_DETAIL_SHARE&shareID=reddit»/>

Классический русский автомобиль ВАЗ-2107 — популярная паровая игра, разработанная Classic Russian Car VAZ-2107. Вы можете скачать Классический русский автомобиль ВАЗ-2107 и лучшие игры Steam с GameLoop для игры на ПК.

Прикоснитесь пальцем к экрану, чтобы начать играть в классический русский симулятор водителя ВАЗ 2107. В нашем симуляторе дрифта и вождения можно управлять лучшими советскими автомобилями. Используйте каждую машину, с которой вы столкнетесь, чтобы получить максимальную отдачу от вождения. Настройте Жигули Семерку под свой телефон, активируйте камеру и выберите качество графики Android HD. Играя в динамичные видеоигры, вы почувствовали потребность в настоящей скорости? Сыграйте в самую безумную парковочную игру для классического русского автомобиля ВАЗ 2108! Вы можете пройти путь от новичка до знатока своей специальности на просторах российской глубинки и бездорожья в вашем распоряжении на Lada Niva!

Соревнуйтесь с местными дрифт-командами, осваивайте парковку, отправляйтесь в бездорожье, дрифтуйте или играйте в увлекательном повествовательном режиме игры, чтобы погрузиться в захватывающие события! Широкий выбор режимов игры, городские гонки, экстремальный дрифт, HD-графика, городской трафик, неограниченная скорость порадуют вас!

Наслаждайтесь новейшими эффектами и визуальными эффектами! Кроме того, ваша машина будет деформироваться от ударов и чувствовать себя по-другому на песке или асфальте из-за сложной физики!

Расширенные возможности игры позволяют полностью персонализировать ее под себя! Любите ли вы реализм или аркадные гоночные симуляторы! Ваш русский ВАЗ 2107 тоже можно занизить!

Исключительно большая, живая и разрушающая вселенная! Среда открытого мира создается полицией, животными и сумасшедшим трафиком! Вы можете создать свой собственный стиль, ведь для автомобилей Лада-2107 существует такое большое разнообразие моделей и цветов!

В игре про дрифт суперкаров ты можешь управлять очень быстрой ВАЗ 2107 по множеству сложных трасс и препятствий. Устранив нескольких гоночных боссов, вы получите доступ к новым русским Ладам.

Установите дополнительные настройки, чтобы стать самым быстрым и ярким дрифт-гонщиком на ночных улицах, участвуя в гонках по открытому городу и за его пределами, используя богатые визуальные эффекты и разнообразие трасс в классической русской игре ВАЗ 2107.

Участвуйте в каждой яростной гонке, чтобы выиграть больше денег, модифицируйте двигатель своего автомобиля для максимальной скорости, ускорения и управляемости, добавляйте забавные аксессуары и выбирайте цвет для своего 2109 из доступных вариантов в игре-симуляторе автомобиля.

Вы можете попрактиковаться в параллельной парковке, освоить основы вождения и принять участие в современных парковочных приключениях по городу и за его пределами в этом симуляторе вождения на старинных российских и советских автомобилях Lada 2105.

Научитесь водить настоящий автомобиль ВАЗ 2107 и послушайте звук двигателя. Окунитесь в богатую вселенную с простыми, но яркими визуальными эффектами и мощными эффектами столкновений, от которых мурашки бегут по вашей спине всякий раз, когда вы спрыгиваете с трассы или неожиданно останавливаетесь. На дрифт-треке вы можете зарабатывать деньги экстремальным дрифтом, и вы можете использовать эти деньги для покупки частей кузова, улучшений или покраски. Получите уникальные навыки вождения, дрифт-миссии, городскую парковку, максимальную скорость, открытый мир, свободную езду, настоящие яростные гонки, мощность вождения с классической русской Ладой Жигули 2107. Хотя пилотирование автомобиля в этой автомобильной игре приятно и сложно, если вы играли в другие реалистичные игры, это не составит особого труда.

Show More

Preview

Tags

Information

• Developer

  Sun Rider Entertainment

• Latest Version

  1.0

• Последнее обновление

  31.08.2022

• Категория

  моделирование

• Доступно на

  Google Play

Показать больше

Как играть в Классический русский автомобиль ВАЗ-2107 с GameLoop на ПК

1. Загрузите GameLoop с официального сайта, затем запустите exe-файл для установки GameLoop

2. Откройте GameLoop и найдите «Классический русский автомобиль ВАЗ-2107», найдите Классический русский автомобиль ВАЗ-2107 в результатах поиска и нажмите «Установить»

3. Наслаждайтесь игрой в Классический русский автомобиль ВАЗ-2107 на GameLoop

Как установить стеклоподъемники

Улучшая комфорт своего автомобиля, водитель ставит самое лучшее, рассмотрим как выбрать и установить стеклоподъемники и их цены.

Содержание статьи:

Открытое стекло автомобиля летом, особенно если в машине нет кондиционера или климат-контроля, является одной из главных вещей при езде на дальние расстояния или в жаркую погоду в тени. Но не очень приятно, когда стеклоподъемник перестает работать или, что еще хуже, вовсе ломается. Некоторые ищут замену или устраняют поломку. Другие задаются вопросом, как установить электрические стеклоподъемники вместо механических. Во все времена такая электроника была в почете и стоила недешево.

Зачастую в иномарках, независимо от того, установлены они или нет, есть место и крепеж, иногда проводка, достаточно купить заводские запчасти и подключить все необходимое, чтобы установить и наслаждаться. Но все же есть автомобили, в которых такие изменения не предусмотрены. Для этого нам нужно будет либо изготовить крепеж самостоятельно, либо купить с универсальным крепежом.

Выбор стеклоподъемников

Приступая к выбору стеклоподъемников, необходимо обратить внимание на множество нюансов. В первую очередь это скорость работы механизмов, потом шум. Думаю, что будет не очень приятно слышать, как жутко гудит мотор под рукой во время работы стеклоподъемника. Далее рассмотрим сам механизм, они делятся на те, которые работают на тросах, или приводных ремнях, и на шестернях.

Каждый скажет свое мнение и у каждого из «видов» есть свои плюсы и минусы. Например, те, что на тросах или приводных ремнях, имеют быстрый способ установки, часто крепятся к штатному электростеклоподъемнику, работают не очень шумно, но при минусах в том, что имеют небольшой срок службы, некоторые из них очень чувствителен к погодным условиям и температуре.

Что касается стеклоподъемников, которые на шестернях, то тут дело обстоит иначе, их установка и выбор требуют внимательности, так как за час их не установить. Мы рассмотрим установку двух видов стеклоподъемников, так как их установка существенно отличается. При выборе набора стоит внимательно изучить упаковку, ее можно увидеть в тех паспортах. Зачастую это комплект стеклоподъемников, блок управления к ним, кнопки, заглушки вместо штатных ручек и винты для креплений, провода обычно в комплект не входят, поэтому их приходится покупать отдельно.

Стоимость электростеклоподъемников

Стоимость комплекта может зависеть от многих факторов, во-первых, от комплектации, во-вторых, от механизма передачи, так как он может быть червячным, на тросе, на цепи или прямая передача.

Механизм может как дополнять существующий ручной механизм, так и полный комплект, заменяющий все, что связано со стеклоподъемником.

Цена комплекта стеклоподъемников на основе цепи около 100$ за один комплект (на две двери) от Spal DeLUXE. Он считает самым популярным, доступным и качественным набором. Он легко устанавливается на любой автомобиль и имеет универсальное крепление, но минус в том, что механическая часть штатного стеклоподъемника должна быть полностью исправна.

Производители Convoy и Tiger имеют такое же строение, как и стеклоподъемники Spal, цена двухдверного комплекта $50. Оба комплекта имеют механическую передачу усилия на цепи, что снижает нагрузку на весь механизм и увеличивает срок службы.

Комплект стеклоподъемников CF-5003 от производителя Challenger рассчитан на 4 стекла, стоимость 100-120$, но минус в том, что он основан на передаче мощности с помощью кабеля, через некоторое время такой механизм выходит из строя и требует замены троса.

Если брать электростеклоподъемники с полной заменой механизма, то их стоимость начинается от 150$ и к вышеуказанным ценам нужно будет добавить от 50 до 100$ за недостающие комплектующие.

Таким образом, можно понять, что стоимость механизма будет от 50 до 250 долларов. В любой комплект электростеклоподъемников должны входить сами механизмы с электродвигателями, блок управления, провода, кнопки и различные штекеры.

Установка электрического стеклоподъемника

Теперь приступим к выбору, в первую очередь нам нужно определиться будем ли мы поставлять электронный механизм, то есть к механизму добавится уже установленный на нашем авто собранный рабочий стандартный комплект, вместо вас ручка стеклоподъемника будет поворачиваться, или полноценный механизм, где мы заменим все, что связано со стеклоподъемником. Рассмотрим подробнее оба типа. На ремнях или тросах стеклоподъемники часто используются для установки в отечественных автомобилях, они имеют универсальное крепление и эластичную форму, позволяющую изгибаться в нужном положении, не нарушая принципа работы.

Для начала снимаем обшивку двери и штатную ручку стеклоподъемника, далее определяем где будут кнопки, кто-то ставит возле ручника, кто-то на обшивку двери. Не забываем, если ставить на двери, то на водительской двери должен быть полный комплект всех кнопок стеклоподъемников. Если же в районе рычага переключения передач, то туда достаточно поставить всего четыре кнопки, часто так ставят те, кто не хочет, чтобы пассажиры на заднем сиденье сами открывали окна. И так, мы определились, где будут кнопки, устанавливаем их.

Далее отключаем аккумулятор, так как нам предстоит работа с электронной частью автомобиля. Теперь ставим блок управления стеклоподъемниками, обычно он ставится под панелью управления, и к нему подключается питание. От него ведем провода к кнопкам управления, от кнопок управления теперь под кожей ведем к стеклоподъёмникам и в таком порядке ведем ко всем дверям где будут установлены наши механизмы. Проводим так, чтобы провода не касались подвижных механизмов стеклоподъемника, так как со временем они могут перетереться, и произойдет короткое замыкание, тогда проводим и берем питание, советуют от общей сети на прикуриватель, так как там всегда есть электричество.

Не забываем про ночную подсветку, так что еще нужно подключить кнопки к кнопке подсветки, для этого протянем дополнительные провода от кнопок стеклоподъемников к кнопке габаритов. Приступаем к установке самих окон. Если выбран первый тип, где стандартные механизмы только дополняются, то крепление простое, всего пара саморезов к дверной коробке. Главное, чтобы он был надежно закреплен и не двигался.

Обильно смажьте все движущиеся механизмы, проверьте работу стеклоподъемников с подсветкой и без, попробуйте несколько раз опустить и поднять стекло, убедиться, что механизм ничего не натирает и не мешает его работе. Собираем обшивку двери, а вместо штатных ручек ставим заглушки. Расставляя все по своим местам, мы еще раз пробуем на качество работы. При подключении внимательно смотрите на плюс и минус провода, так как стеклоподъемник может потом работать некорректно.

Проблемы появятся при установке обшивки, так как механизм будет не на своих штатных местах, а будет выступать, постарайтесь закрепить его в тех местах, где есть зазор между обшивкой и металлической частью двери.

С первым типом стеклоподъемников на тросах и ремнях разобрались, теперь разберем установку второго типа. В отличие от тех, что на ремнях и устанавливаются как дополнение, шестеренчатый механизм полностью заменяет штатные подъемники. Доводим процесс установки до момента снятия штатных стеклоподъемников. Теперь останавливаем стекло в положении, когда оно полностью закрыто и снимаем штатные механизмы. Вытащить старый механизм из картера двери не так-то просто, поэтому не торопитесь, чтобы стекло случайно не упало и не разбилось.

После этого ставим электростеклоподъемник, опускаем его в открытое положение и опускаем стекло на раму. Закручиваем болты рамки стекла и подъемного механизма. Такой механизм размещается изнутри двери и крепится на штатные отверстия под крепеж. Преимуществом такого механизма является длинная очередь работы, отсутствуют фрикционные механизмы, подъемная сила передается через шестерни и напрямую.
