Карбюратор ДААЗ-4178. Диагностика и настройка холостого хода

Меня не совсем устраивала работа двигателя на холостом ходу. Ничего выдающегося, но немного плавали обороты, даже на несколько повышенных оборотах была вибрация и небольшой провал на переходном режиме.

Напомню, мотор УМЗ-421, карб ДААЗ-4178. Немного о самом карбюраторе. Оказывается, этот карб прямой потомок карбюратора… Оки! Отличается диаметром диффузоров (24/26 против 20/25) и жиклерами. Хотя он и относится к семейству Солекс, по сути они с оковским карбюратором представляют собой отдельную ветку эволюции даазовских карбюраторов, поскольку заметно отличаются по конструкции как от восьмерочных Солексов, так и от Веберов с Озонами.

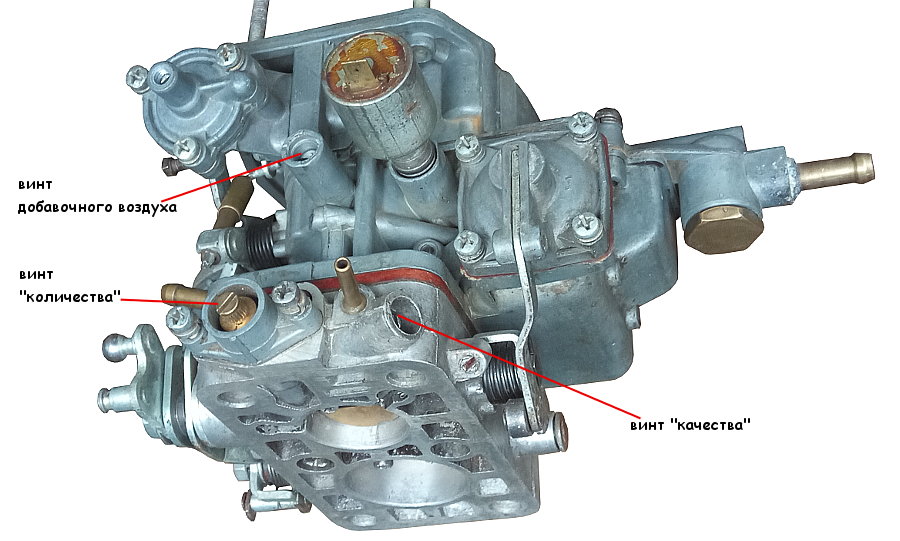

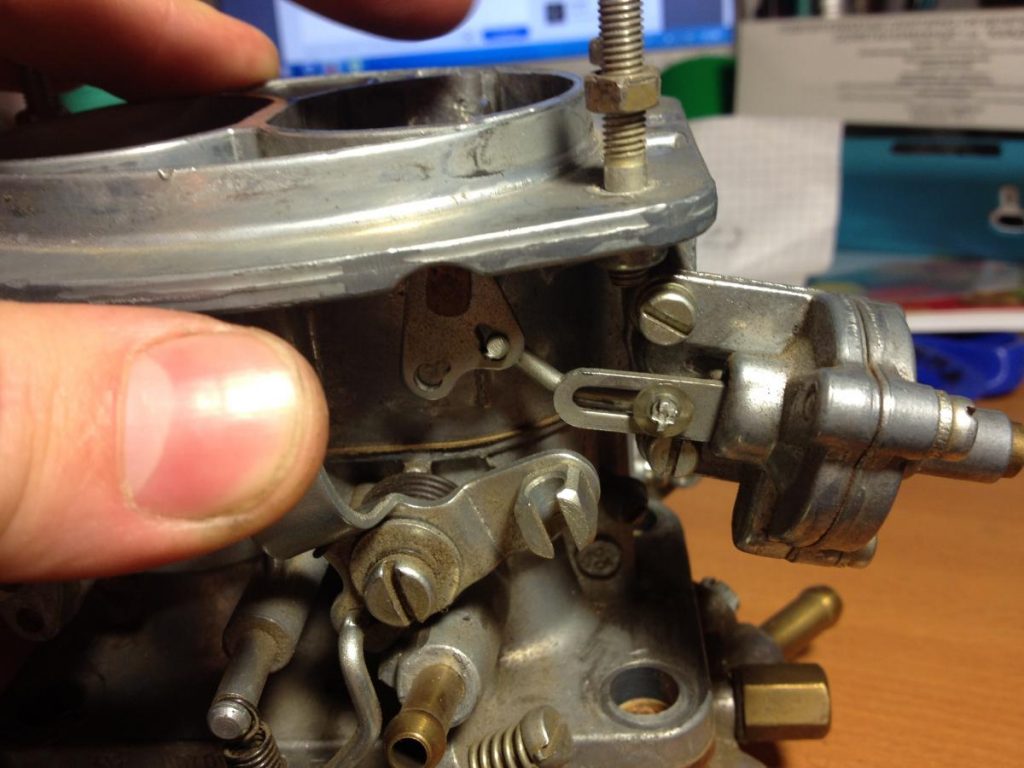

Сиреневый провод на электромагнитном клапане. Ниже в колодце под углом 45 град. винт качества.

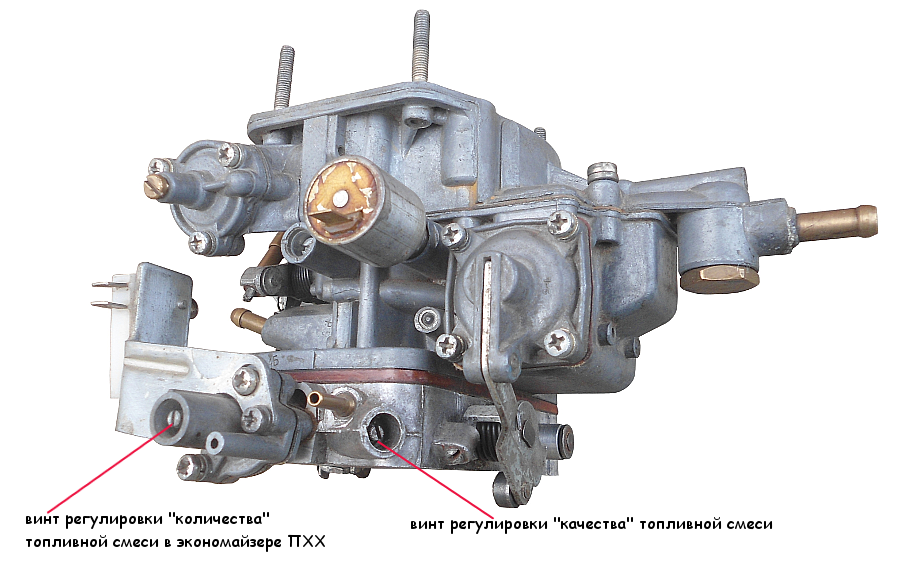

Винт количества находится с другой стороны (над зеленой трубкой малой ветви системы вентиляции картера). Чтобы его крутить мне пришлось забраться на бампер.

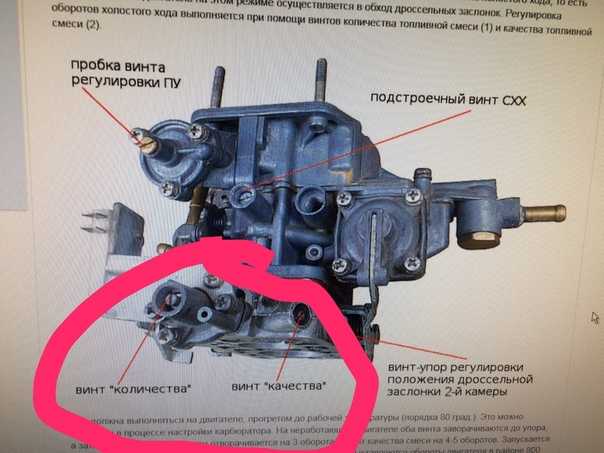

Есть и другой вариант конструктива ДААЗа 4178, когда винт количества как на восьмерочном солексе (длинный черный пластмассовый). Более удобный. Такой можно крутить рукой и не лезть на бампер.

Следующая шпаргалка справедлива не только для ДААЗ-4178, но и для всех Солексов и Веберов, а также любых других карбюраторов с классической системой холостого хода.

Шпаргалка по диагностике и настройке холостого хода. Карбюратор ДААЗ-4178

На работу двигателя на холостом ходу кроме карбюратора большое влияние оказывают состояние и настройки системы зажигания. Причиной нарушений работы двигателя на холостом ходу могут быть механические проблемы в двигателе, а также проблемы с электрикой, приводящие к повышенной нагрузке на генератор. Далее мы исходим из того, что все перечисленные выше системы исправны и нормально отрегулированы.

I. Если двигатель вообще не работает на холостом ходу, глохнет как только отпускаешь газ, но при этом работает на подсосе, то первым делом проверяем работу электромагнитного клапана и жиклер холостого хода.

Для этого заглушаем двигатель и включаем зажигание. Снимаем и надеваем провод на клапан. Клапан при этом должен щелкать. Если не щелкает, проверяем питание на проводе. Если питания нет, ищем обрыв в цепи или кидаем временный провод с катушки зажигания. Если питание на проводе есть, а клапан не щелкает, то не исправен сам клапан. В таком случае, можно выкрутить клапан, снять жиклер и выдернуть из клапана пластмассовую «иголку».

Если клапан щелкает, а холостого хода нет, то скорее всего, засорился жиклер холостого хода или канал. Выкручиваем клапан, снимаем жиклер, продуваем, прочищаем, при необходимости продуваем канал. Для этого, если под рукой нет компрессора, можно завести двигатель, заткнув отверстие электромагнитного клапана пальцем и хорошенько прогазовать, периодически убирая и прикладывая палец и, тем самым, создавая переменное разрежение в канале.

II. Если двигатель на холостом работает, но неустойчиво, вибрирует, плавают обороты, имеется провал на переходном режиме, то проверяем систему холостого хода по следующей схеме:

Двигатель прогрет и работает на холостом ходу.

2. Снимаем воздушный фильтр и заглядываем в карбюратор сверху. Убеждаемся, что воздушная заслонка открыта, а дроссельные закрыты.

3. Смотрим, нет ли подтекания топлива из распылителей первичной и вторичной камер. Здесь возможны следующие варианты: подтекания нет, подтекает топливо из распылителя первичной камеры, подтекает топливо из распылителя вторичной камеры. Если подтекает топливо во вторичную камеру, преходим к пункту 4. Если подтекает топливо в первичную камеру, переходим к пункту 5. Если подтекания топлива нет, переходим к путнкту 6.

4. Если имеется подтекание топлива из распылителя вторичной камеры, это говорит о том, что повышен уровень топлива в поплавковой камере. Причин может быть 3: неправильная регулировка поплавкового механизма, негерметичность игольчатого клапана, повышенное давление, создаваемое бензонасосом. Диагностируем, устраняем и переходим к пункту 6.

5. В том случае, если мы наблюдаем в первичной камере подтекание бензина из распылителя, это говорит о том, что система холостого хода забирает мало топлива из эмульсионного канала, уровень топлива растет и оно начинает подтекать через распылитель. В таком случае начинаем откручивать винт качества (обогащаем смесь).
Если система холостого хода работает исправно, подтекание топлива прекращается, обороты и устойчивость работы двигателя возрастают. Отлично, переходим к пункту 6. Если же реакции на вращение винта качества нет, переходим к пункту 8.

6. Проверяем регулировочный диапазон состава смеси в системе холостого хода — ищем «горку». Состав смеси в системе холостого хода регулируется винтом качества. Откучивая винт, мы обогащаем смесь, закручивая — обедняем.

При исправно работающей системе холостого хода в районе среднего положения винта есть диапазон, при которм обороты двигателя макисмальны, а работа наиболее устойчива. Когда мы продолжаем закручивать винт из этого положения (обедняем смесь), наступает момент, когда обороты двигателя начинают падать, затем, его работа становится неустойчивой, а если крутить дальше, двигатель глохнет, так как ему не хватает бензина.

Уловив этот момент, начинаем крутить обратно (откручивать винт качества). Обороты и устойчивость работы снова возрастают, и какое-то время не меняются, несмотря на то, что мы дальше откручиваем винт. В какой-то момент, при приближении к максимально открученному положению, обороты снова падают и двигатель начинает работать неустойчиво, так как топлива в системе слишком много.

Это и есть «горка» — в среднем положении винта качества обороты и устойчивость максимальны (состав смеси оптимален), по мере закручивания (обеднения смеси) или откручивания (обогащения) — оборты падают. Если горка есть, то остался всего один шаг — пункт 7. Если горка не обнаруживается или она не четкая — вроде что-то в работе двигателя меняется, но явной связи изменений с положением винта установить не удается — переходим к пункту 8.

7. Если вы обнаружили четко выраженную горку — переходим собственно к регулировке. Находясь на вершине горки, начинаем ЗАКРУЧИВАТЬ винт качества до тех пор, пока обороты не начнут падать. Делается это так: завернули на полоборота, немного выждали, завернули снова. Как только работа двигателя ухудшилась, начинаем крутить винт обратно (отворачивать). Крутим также по полоборота, пока обороты и устойчивость не возрастут до максимума. Как возрасли — поздравляю, вот оно оптимальное положение винта качества.

Для верности, можно ОТВЕРНУТЬ еще на полоборота. Это может незначительно повлиять на расход, но создаст некоторый запас устойчивости на переходном режиме. Теперь винтом количества выставляем оптимальные обороты холостого хода (по тахометру или на слух, кому как больше нравится). Если по тахометру, то мне оптимальными представляются 700-800 об в мин. Все. Регулировка закончена.

8. Если четкой горки нет, двигатель явно не реагирует на положение винта качества, то есть 2 варианта.

Первый (бывает редко) — нет реакции на обеднение смеси. Закручиваем винт до упора, а двигатель продолжает работать. Тут реальных причин может быть две — избыточный калибр топливного жиклера холостого хода или недокрученный до конца электромагнитный клапан. Проверяем, докручиваем, наслаждаемся регулировкой по пунктам 6 и 7. Клапан должен быть закручен до конца, но без использования удлиннителей и упирания коленом. Закрутили обычным ключом на 13, уперлись — стоп. Иначе можно сорвать резьбу в корпусе карбюратора. Если клапан докручен, но двигатель не реагирует на обеднение — меняем топливный жиклер системы холостого хода на меньший. Другие причины отсутствия реакции на обеднение смеси уже экзотические, когда топливо поступает в задроссельное пространство минуя систему холостого хода. Кроме трещины в корпусе карбюратора, придумать больше ничего не могу.

Второй вариант (намного чаще) — когда двигатель не реагирует на обогащение смеси. Открутили винт до конца, он того и гляди вывалится, а двигатель работает и не думает захлебываться. Это бывает, когда смесь в системе холостого хода обеднена. Обеднена смесь может быть из-за нехватки топлива или избытка воздуха. В первом случае причина — засорение или недостаточная пропускная способность топливного жиклера холостого хода или каналов системы.

Во втором — подсос воздуха во впускном тракте.

Начинаем с определения, нет ли подсоса воздуха. Для этого кладем руку на край первичной камеры карбюратора сверху и медленно, по полсантиметра перемещаем ее, закрывая все большую часть сечения первичной камеры. Тем самым мы понемногу уменьшаем количество воздуха, поступающего в систему. Если подсос есть, в какой-то момент оборты возрастут. Если же обороты не поднимаютя, а в какой-то момент двигатель захлебывается и глохнет, то явного подсоса воздуха нет. Если мы выявили подсос воздуха, ищем конкретную точку и устраняем. Чаще всего такими точками являются прокладка под карбюратором из-за деформации его фланцев, прокладка впускного коллектора, неплотно посаженные или потерянные заглушки на нем или вакуумные шланги. Для диагностики можно побрызгать на подозрительные места жидкостью для быстрого запуска. Если струя попала на точку подсоса воздуха, то обороты возрастут.

Если подсос воздуха не обнаружен, то дело в топливном жиклере или каналах системы холостого хода.

Выкручиваем жиклер, прочищаем, продуваем его, продуваем канал. Если и после этого горки нет и двигатель не реагирует на выкручивание винта качества, то значит ему не хватает приозводительности жиклера. Чтобы проверить это предположение, медленно выкручиваем электромагнитный клапан с жиклером на работающем двигателе. Если в какой-то момент обороты возросли, наше предположение правильное. В таком случае заменяем жиклер на более производительный и возвращаемся к пунктам 6 и 7. Если жиклера с большим сечением нет, можно аккуратно развернуть отверстие в имеющемся. Это делается очень аккуратно тонкой, сужающейся на конус иглой.

В моем случае все выглядело так. Холостой ход был не очень устойчивым, вибрации повыше, чем хотелось бы, на переходном режиме легкий провал. Немного подкорректировал зажигание — принципиально ничего не изменилось.

При осмотре карбюратора подтекания топлива из главной дозирующей системы нет. На закручивание винта качества (обеднение смеси) реакция четкая — двигатель начинает дергаться и глохнуть. При максимальном откручивании винта (обогащение смеси) реакции ноль, горки нет, то есть смесь слишком обеднена.

Проверил на подсос воздуха — подсоса нет. Жиклер и каналы системы холостого хода чистые. При медленном откручивании электромагнитного клапана в какой-то момент обороты на секунду возросли. Вот оно! Вывод — системе холостого хода не хватает топлива из-за неодстаточной производительности топливного жиклера.

Посмотрел, что у меня за жиклер — оказалось 41 — такой же как на Оке! У которой объем двигателя в 4 раза меньше! Поскольку у меня много УАЗов и много карбюраторов, порылся и взял с запасного ДААЗа топливный жиклер холостого хода на 48.

Родной жиклер. Хорошо видна маркировка 41

Двигатель сказал мне большое спасибо. Сразу появилась горка и без труда удалось найти положение винта качества, при котором он заработал как часы! После этого винтом количества выставил такие обороты, какаие раньше он держать не дергаясь не мог. При езде, когда сбрасываешь газ и уходишь на нейтралку, кажется что движок заглох, так тихо и плавно он работает. Приемистость возросла — стал легче ехать в гору, это я думаю заслуга отрегулированного зажигания.

Всем кто не доволен холостым ходом и грешит на карбюратор, рекомендую пройти такую проверку. Результат стоит того.

Автор текста perplexer

В интернет магазине запчастей УАЗ Автогур73 можно купить карбюратор ДААЗ-4178:

Карбюратор ДААЗ 4178-1107010-00 УАЗ с двигателем УМЗ 417 рычажный привод

Карбюратор ДААЗ 4178-1107010-30 с переходником УАЗ, ГАЗ

Карбюратор ДААЗ 4178-1107010-40 УАЗ, ГАЗ с двигателем ЗМЗ 402 тросовый

А также купить ремкомплекты карбюратора ДААЗ:

Ремкомплект карбюратора ДААЗ 4178-1107010-00 УАЗ

Ремкомплект карбюратора ДААЗ 4178-1107010-30 УАЗ, ГАЗ

Ремкомплект карбюратора ДААЗ 4178-1107010-40 УАЗ, ГАЗ с двигателем ЗМЗ 402, 410

Регулировка карбюратора ВАЗ 2105: важные моменты

Регулировка карбюратора ВАЗ 2105 начинается с проверки уровня топливной жидкости в поплавковой камере. Чтобы понять, в правильном ли положении находится поплавок, нужно воспользоваться калибром. Для этого он устанавливается перпендикулярно крышке. Прокладка держится в горизонтальном положении вверх поплавками.

Содержание

Основные работы по регулировке
Настройка карбюратора «Озон»
Нюансы проведения работ

Вернуться к оглавлению

Основные работы по регулировке

Карбюратор и его составные части

Как отрегулировать карбюратор на ВАЗ, знают опытные автомеханики. При повороте рычага заслонки против часовой стрелки последний элемент закрывается. Если этого не происходит, необходимо выяснить и устранить причину заедания пружины.

Для этого потребуется до упора нажать на шток карбюратора ВАЗ 2105. Заслонка откроется на 3 мм. Регулировка зазора осуществляется с помощью винта. Если заслонка находится в открытом состоянии, тогда подобный элемент дросселя 1-й камеры должен быть приоткрыт на 1,1 мм.

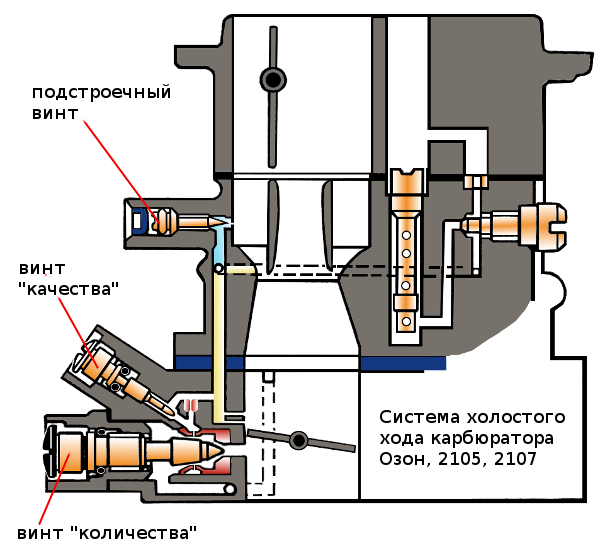

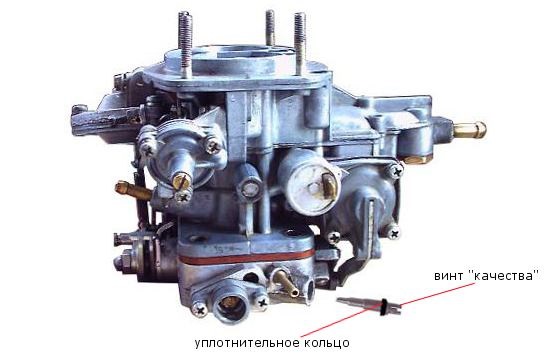

Регулировка холостого хода карбюратора ВАЗ 21053 осуществляется за счет винтов. Первый связан с количеством смеси, второй — с ее составом. Последний элемент закрывается заглушкой. Карбюратор ВАЗ 2105 1107010 20 можно отрегулировать на моторе, прогретом до температуры 90-95°С. Также проверяется:

правильность регулировки газораспределительного агрегата,
степень открытия воздушной заслонки,
угол опережения системы зажигания.

Начинать регулировать карбюратор ВАЗ 21053 нужно с установки частоты вращения мотора коленчатого вала с учетом показаний тахометра на уровне 750-800 об./мин. С помощью второго винта, отвечающего за состав смеси, в выхлопных газах нужно получить соответствующую концентрацию окиси углерода, равную 0,05.янв,2%.

Вернуться к оглавлению

Настройка карбюратора «Озон»

Зачастую «семерка» оборудуется карбюратором «Озон». Данный агрегат настраивается по определенной схеме. Нужно учесть, что замена игольчатого клапана предусматривает регулировку уровня вещества в соответствующей камере.

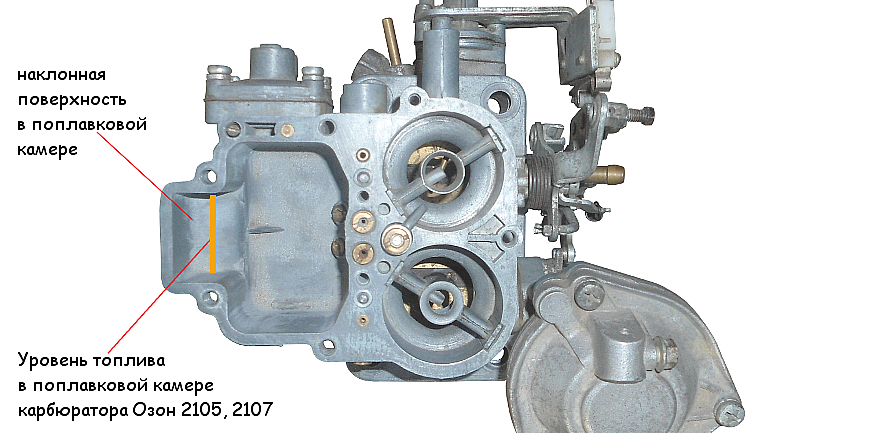

После демонтажа крышки карбюратора ВАЗ 2105 нужно убедиться в том, что поплавок находится в свободном положении и может легко повернуться на оси. При этом отсутствуют пробоины и вмятины, а стена камеры не задевается. Проверяется затяжка седла игольчатого клапана, включая свободное перемещение шарика в соответствующем отверстии.

Отстраиваем холостой ход

При регулировке карбюратора «Озон» необходимо удерживать крышку в вертикальном положении штуцером вверх. При этом следует учесть, что зазор между поплавком и прокладкой должен составлять 6,5 мм. Важным моментом в данном вопросе является касание язычка поплавка и шарика. При необходимости зазор изменяется. Для этого язычок подгибается, а участок, который контактирует с шариком, должен располагаться перпендикулярно по отношению к оси клапана. При соблюдении вышеописанных условий крыша монтируется на прежнее место.

Регулировка карбюратора «Озон» для моделей 2107-1107010-20 предусматривает настройку пневматического привода дроссельной заслонки 2-й камеры. Эта процедура осуществляется при замене штока либо привода с диафрагмой. Снимается стопорная шайба и отсоединяется шток. После поворота дроссельной заслонки 2-й камеры в вертикальное положение потребуется нажать на нее до упора. Затем ослабляется контргайка на штоке. Втулка удерживается с помощью ключа. В таком положении шток заворачивается либо выворачивается до совпадения штифта рычага с отверстием в штоке. Последний агрегат надевается на штифт и фиксируется стопорной шайбой. Затем контргайка затягивается.

В процессе регулировки карбюратора «Озон» (как и карбюратора 2105) необходимо резко нажимать на педаль газа и затем плавно ее отпускать. При правильном проведении этого процесса мотор без сбоев сможет увеличить частоту вращения коленчатого вала. В случае уменьшения оборотов двигатель не должен заглохнуть. Если это произошло, с помощью винта увеличивается частота вращения коленвала. Завершающий этап процесса — установка заглушки. Выяснив, как отрегулировать карбюратор 2105, можно приступать к работам.

Вернуться к оглавлению

Нюансы проведения работ

Регулировка карбюратора «Озон» выполняется в случае замены элементов устройства. Если рукоятка привода вытянута, воздушная заслонка должна быть закрыта. Если наблюдаются какие-то отклонения от нормы, потребуется смазать трос моторным маслом. После этого конец троса в приводе заслонки переставляется и отворачивается винт. Рычаг вытягивается до упора. При этом воздушная заслонка закрывается, а конец тяги карбюратора ВАЗ 2105 оказывается внизу паза штока. Если последний элемент перемещается, потребуется выправить деформированные части, отрегулировав длину тяги.

Как разобрать карбюратор

Если воздушная заслонка полностью закрыта, дроссельный аналог 1-й камеры должен быть приоткрыт на 0,8-0,9 мм. Данный показатель может изменяться за счет колебаний подгиба тяги. При перемещении штока внутрь корпуса карбюратора ВАЗ 2105 до упора воздушная заслонка приоткрывается на 5,5 мм. Отрегулировать зазор можно, отвернув винт-заглушку. Под ним установлен аналогичный агрегат, при вращении которого выставляется зазор. После монтажа заглушки регулировка карбюратора «Озон» завершена.

Проводить регулировку карбюратора нужно только на нагретом двигателе. При этом кнопка подсоса должна быть утоплена полностью.

Карбюратор ДААЗ-4178: характеристики и регулировка

Более 100 лет карбюратор используется на большинстве бензиновых автомобилей. Это устройство заключается в приготовлении смеси воздуха и паров топлива, которая попадает в камеру сгорания. Рассмотрим как устроен карбюратор ДААЗ-4178, узнаем его технические характеристики и научимся регулировать его работу.

ДААЗ для автомобилей УАЗ и «Волга»

Многих владельцев автомобилей УАЗ, а также «Волг» с 402-м мотором интересуют вопросы подбора карбюраторов для своих автомобилей. Если провести анализ всех имеющихся на рынке решений, то лучше всего для этих двигателей подходят устройства от Дмитровского агрегатного завода.

Карбюратор ДААЗ-4178 у автомобилистов считается очень популярной моделью. Он позволяет значительно улучшить динамику двигателя, а при правильной настройке приводит к снижению расхода топлива.

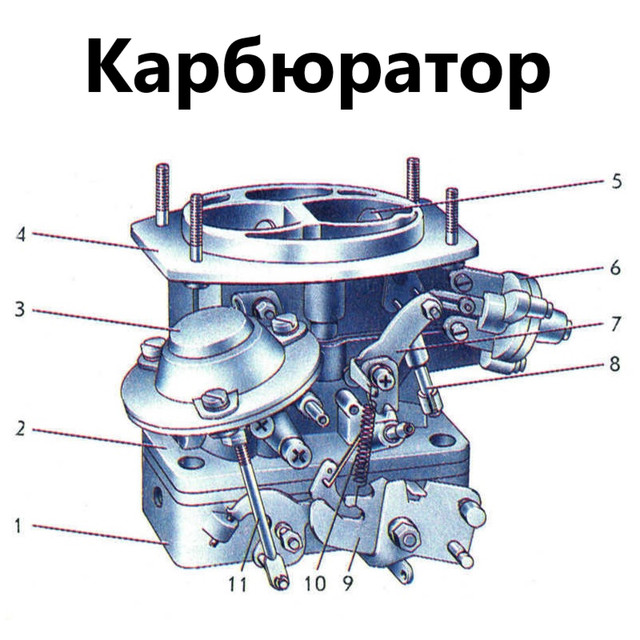

Устройство карбюратора

Данные агрегаты предназначены для получения высококачественной топливно-воздушной смеси. Затем агрегат подает его в камеру сгорания. Соотношение топливной смеси прямо пропорционально количеству воздуха, проходящего через устройство.

Line 4178 представляет собой трехэмульсионную систему. В целом вся линейка, и карбюратор ДААЗ-4178-1107010-30 в том числе, имеет одинаковое устройство. В этих карбюраторах применены все эффективные и хорошо зарекомендовавшие себя технологии. Здесь можно отметить наличие более сбалансированной поплавковой камеры, системы последовательного открытия клапанов и других технологий.

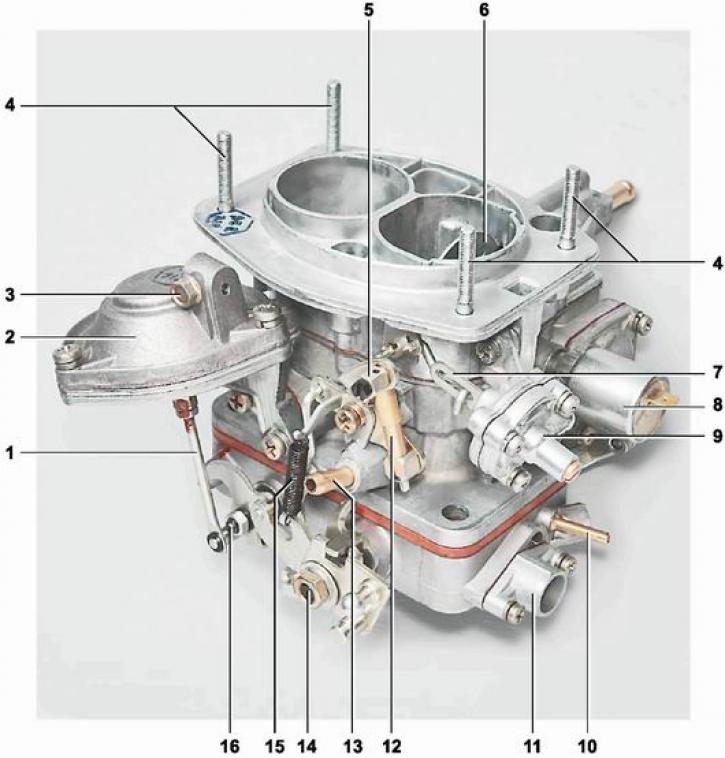

Устройство собрано из стандартных узлов и агрегатов и практически неотличимо от других конструкций. Карбюратор состоит из основного дозирующего бака, системы холостого хода, переходной системы, насоса, экономостата и клапана отсечки холостого хода.

Карбюратор ДААЗ-4178 — технические характеристики

Рассмотрим назначение каждой из основных систем агрегата. Эту модель облюбовали многие автолюбители. Модели с индексом 30 и 40 подходят для «Волг» и УАЗов. Владельцы этих автомобилей действительно хорошо отзываются о таких устройствах. Они обладают широкими возможностями настройки, а также практически беспроблемны.

Основная дозирующая система

Данная система предназначена для подачи необходимого количества топливной смеси при различных режимах работы двигателя. Она способна работать со всеми режимами, кроме холостого хода. Таким образом, при средних нагрузках двигателя система дозирования должна обеспечивать обедненную топливную смесь постоянного состава.

Если рассмотреть устройство простого карбюратора, а затем посмотреть, что такое карбюратор ДААЗ-4178 технические характеристики, то в простейшей конструкции, по мере открытия дроссельной заслонки, воздух через диффузор идет медленнее, чем расходуется топливо, который попадает в камеру из дозатора. Таким образом смесь обогащается. Во избежание слишком богатой смеси инженеры предусмотрели возможность компенсации соотношения топливной смеси с соотношением воздуха. Количество и объем воздуха можно регулировать дроссельными клапанами. В карбюраторных агрегатах такие рекуперационные процессы представляют собой дозирующую систему.

Устройство и работа ШХ

Для работы двигателя на холостом ходу на малых оборотах требуется лишь очень небольшой объем смеси. В таких условиях происходит полностью закрытая дроссельная заслонка. Но уровня разбавления в диффузоре теперь недостаточно для запуска ГДС.

Вот как этот карбюратор ДААЗ-4178-30 имеет в своей конструкции систему холостого хода. Его задачей является приготовление этой смеси, позволяющей обеспечить стабильную работу двигателя при полностью закрытой дроссельной заслонке.

Канальные системы объединяют в себе специальную полость за дросселями и верхнюю часть камеры. При работе мотора на холостом ходу, под дроссельной заслонкой, создается достаточно высокий разрежение. При его ударе топливо подается из канала в эмульсию в системе каналов ХХ. Соотношение топлива и воздуха в смеси зависит от возможностей форсунок.

Далее смесь поступает в индукторы, где затем смешивается с воздухом. Для этого между затвором и стенками камеры имеется технологический зазор. Этот зазор можно регулировать винтом, который установлен на дверном рычаге. Это винт количества, им регулируется карбюратор ДААЗ-4178-1107010.

Количество смеси, проходящей через канал в запорное пространство, можно регулировать специальным винтом с конической насадкой. Этот винт отвечает за регулировку качества смеси. Если его раскрутить, тем самым уменьшить сечение канала.

Если дроссель будет открываться медленнее, то сильно увеличится количество воздуха, но объем топлива останется таким же, как и был. ГДС еще не вступает в этот процесс из-за отсутствия вакуума. Результат этого – обедненная смесь и плохая работа мотора.

Для плавного перехода с холостого хода на средний режим работы карбюратор ДААЗ-4178-1107010-40 оборудован специальной системой перехода. Это ваш телевизор подключается к каналам, отвечающим за холостой ход. Есть специальное отверстие, которое сделано таким образом, чтобы после открытия заслонки она попала в зону максимального разрежения. По этому каналу также поступает часть смеси в камеру. Из-за резкого перехода между режимами работы мотора нет.

На холостом ходу при полностью закрытой дроссельной заслонке в смесь добавляется воздух. Состав компенсируется наличием форсунок. Если винт отвечает за количество смеси, то заслонка откроется. Увеличенный зазор между клапаном и камерой воздуха уменьшается. Тем не менее, увеличивая скорость вращения коленчатого вала. Если выкрутить винт, частота уменьшится. На таком устройстве, как карбюратор ДААЗ-4178, регулировка производится поворотом регулировочных винтов.

Ускорительный насос

ГРС карбюратор предназначен для обеспечения безотказной работы только при постепенном процессе открытия дроссельной заслонки. Если открывать его более резко, процесс образования нарушается. Во избежание поломки в конструкции предусмотрен специальный насос. Он позволяет временно обогатить топливную смесь при резком открытии дроссельной заслонки.

Устройство запуска

В момент запуска двигателя коленчатый вал вращается с малой скоростью. Во впускной камере достаточно низкий вакуум, и топливо при этом очень плохо испаряется. Также, если мотор холодный, пары топлива конгенерируют во впускном тракте.

Для более стабильного протекания процесса необходимо, чтобы карбюратор ДААЗ-4178-40 готовился на переобогащенной смеси. Итак, закрыл воздушную заслонку и открыл дроссельную заслонку.

Для облегчения запуска двигателя карбюраторы снабжены специальным пусковым устройством. По принципу работы это воздушный клапан и автоматическое устройство, которое его открывает.

Эконостат

Это устройство предназначено для того, чтобы при работе на максимальной нагрузке дополнительно обогащать смесь. Это распылитель, который установлен в верхней части смесительной камеры. Топливо в экономостат подается по каналу, где находится топливный жиклер.

Режимы мощности экономайзера

Для того, чтобы двигатель выдавал максимальную мощность, смесь должна быть очень богатой.

Для его подготовки карбюратор ДААЗ-4178-1107010 и все остальные модели оснащаются так называемым экономайзером. Эта система позволяет обеспечить дополнительное количество топлива, которое подается на распылитель. Но он не проходит через основной топливный жиклер. Для включения экономайзера используется специальный привод.

Карбюратор ДААЗ-4178 на УАЗ

Эта конструкция более сложная, в отличие от заводского карбюратора. Это также карбюратор тройного эмульсионного типа. Это улучшенная и более сбалансированная поплавковая камера. Смесь была более качественной, конструкторы создали более совершенный канал с завихрителем.

Стабильная работа двигателя при пуске и нагрузке здесь позволяет обеспечить ГДС. Advanced SHH поддерживает более стабильную работу мотора при максимально возможных минимальных оборотах коленчатого вала. Этот карбюратор ДААЗ-4178-1107010-40 позволяет более плавно переходить с холостого хода на нагрузку.

Установка

Для установки данной конструкции на УАЗ потребуются любые сложные переделки. Однако для установки понадобится более толстая прокладка от 126-го карба. Если ставить без прокладки, то есть риск сломать привод помпы.

Установка

Как установить карбюратор ДААЗ-4178-1107010 на УАЗ? Для начала потребуется снять воздушный фильтр и корпус. Потом удалил стандартное устройство. Для этого нужно выкрутить шпильки из коллектора и заменить их на новые и короткие. Электроклапаны снимаются, а на их место монтируются реле. Далее устанавливаем новый карбюратор на место старого. Перед этим необходимо уложить две прокладки. Теперь штуцер требуется соединить с концевым штуцером со шлангом. Тогда пора переходить к установке схемы управления экономайзером холостого хода.

Последний этап — регулировка карбюратора ДААЗ-4178-1107010. Так, с помощью специальных винтов можно добиться оптимальной работы двигателя.

Как обращаться с jobcarb?

Хотя по конструкции ДААЗ-4178 незначительно отличается от других моделей Дмитровского завода, регулировка ни у кого не вызовет затруднений.

Для того чтобы настроить работу карбюратора, необходимо использовать регулировочные винты, отвечающие за качество и количество топливной смеси. Так можно настроить режим работы двигателя на холостом ходу. Часто режимы холостого хода нестабильны, и без должного тюнинга машина не поедет.

Механизм настройки

Затем настраиваем карбюратор ДААЗ-4178. Процесс калибровки состоит из нескольких простых шагов. Для начала нужно прогреть силовой агрегат. Винт отвечает за качество смеси у карба, нужно выкрутить почти полностью, а потом вкрутить примерно на 2,5 оборота.

Винт, отвечающий за количество топливной смеси, необходимое для создания импульса. Для этого крутите винт до тех пор, пока обороты не будут около 850-950. Затем этим же винтом найдем самые высокие обороты, затем другим регулировочным винтом снова вернемся к 900 об/мин. Эти действия необходимо повторять до тех пор, пока вращение винта не увеличит скорость вращения коленчатого вала.

Если скорость начинает падать, то вы нашли переход от более богатого к бедному. Остается только закрутить винт и оставить его на этом месте.

Теперь вам не придется трогать карбюратор ДААЗ-4178. Настройка завершена. Но это если при резком переходе газа с максимальных оборотов на холостые было нормально. Если нет, то нужно медленно вращать винт.

Вот мы и выяснили, какие характеристики у карбюратора ДААЗ-4178.
