Регулировка клапанов на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка клапанов – на данный момент это неотъемлемая часть всех двигателей на которых отсутствуют гидро-компенсаторы. А что такое гидро-компенсаторы? Если сказать вкратце, то благодаря ним клапана открываются и закрываются с максимально ровным зазором, в связи с чем клапана уже не нуждаются в периодической регулировки, а так же создается ровный их ход благодаря которому двигатель работает тише и мягче. Но сегодня речь пойдёт не о гидро-компенсаторах а регулировки клапанов на автомобилях «Классического» семейства.

Примечание!
Для регулировки вам понадобятся следующие инструменты: Во-первых запаситесь основным набором гаечных ключей, а так же понадобятся отвёртки, плоский щуп для регулировки клапанов толщиной «0,15 мм» и в завершение нужно будет запастись специальным ключом для проворачивания коленчатого вала! (Если специального ключа нет, то в таком случае вместо него можно будет воспользоваться головкой «на 36»)

Краткое содержание:

  • Регулировка клапанов
  • Очередность регулировки клапанов
  • Важно!
  • Дополнительный видео-ролик

Когда нужно регулировать клапана?
Клапана требуют регулировки при:

  • Появлении стука в области где расположены клапана, соответственно стук можно будет услышать лишь при работе двигателя автомобиля.
  • А так их обязательно необходимо регулировать после проведения работ, в ходе которых с автомобиля снимался распредвал.

Примечание!
Для заметки учтите одну важную деталь, при эксплуатации автомобиля у клапанов со временем появляются зазоры, которые не приводят к аварийным поломкам двигателя а лишь нарушают его работу в следствии которой детали клапанного механизма будут быстрее изнашиваться!

1) Для начала снимите крышку головки блока. (О том как снять крышку головки блока, читайте в статье, «Установка фаз газораспределения по меткам», в рубрике «

снятие», с пункта 1-10)

2) После чего установите поршень четвертого цилиндра, в положение ВМТ. (О том как установить поршень четвертого цилиндра в положение ВМТ, читайте в статье «Установка поршня четвертого цилиндра в положение ВМТ»)

3) Затем отрегулируйте «восьмой и шестой» клапан, но прежде чем начать их регулировать, проверьте нуждаются ли они в регулировке, для этого:

1. Вставьте в зазор клапана щуп и посмотрите как он будет там перемещается.

Примечание!
Когда вы вставите щуп в зазор, он должен будет перемещаться там с небольшим трудом, если же он спокойно входит в зазор и выходит из него, то в таком случае клапан нуждается в регулировке!

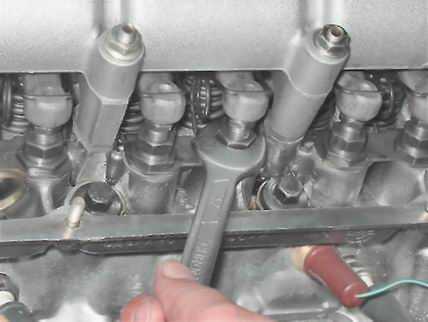

4) Если клапана нуждаются в регулировке, то:

1. Вставьте в «шестой или же в восьмой» клапан щуп и после чего ключом, который указан под буквой «Б» ослабьте контр гайку.

2. А в то же время другим ключом выставите нужный для вас зазор в клапане, отвернув для этого или же затянув регулировочный болт который помечен буквой «А».

3. И под завершение операции затяните болт, который указан под буквой «Б».

5) Далее чуть ниже читайте рубрику «Последовательность регулировки клапанов», и отрегулируйте все оставшиеся клапана на вашем автомобиле.

В какой последовательности нужно регулировать клапана?

Примечание!
Прежде чем вы приступите к изучению запомните одну вещь которая будет указана в инструкции а именно в ней будет сказано, что коленчатый вал нужно будет провернуть на «180°» что означает на пол его оборота! (Обороты коленвала легко понять, следя за меткой на рапредвале)

1) Начинать регулировку клапанов следует:

1. Сперва с «шестого и восьмого» клапана.

2. Затем вам нужно будет провернуть коленчатый вал по часовой стрелки, строго на 180° и после чего приступить к регулировке «четвертого и седьмого» клапана.

3. Далее опять проверните коленчатый вал на 180° по часовой стрелки, и отрегулируйте уже на этот раз «первый и третий» клапан.

4. И под завершение работы снова проверните коленчатый вал на 180° по часовой стрелки, и после чего отрегулируйте «второй и пятый» клапан.

Важно!
1) Не нарушайте очередность регулировки клапанов!
2) Клапана нужно регулировать только на холодном двигателе!

Для новичков!
Вопрос: Как выглядит щуп регулировки зазоров?
Примечание: На фото изображено две разновидности щупов!

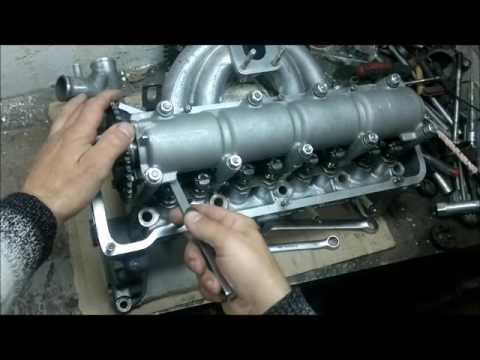

Дополнительный видео-ролик:
Специально для вас мы подготовили интересный видео-ролик просмотрев который большинство вопросов по регулировки клапанов у вас скорее всего отпадёт, но а если всё таки вопросы останутся, то в таком случае задавайте их в комментариях и мы вам на них ответим.

Регулировка клапанов ВАЗ 2107 своими руками. Фото, инструкция как отрегулировать клапана на 2107

Признаки предстоящей регулировки клапанов ВАЗ — падение мощности двигателя на высоких/низких оборотах и характерный металлический стук. Неправильная регулировка клапанов снижает рабочий ресурс, поскольку при слишком малом зазоре будет происходить прогорание седла и самого клапана. А слишком большие зазоры провоцируют то самое постукивание.

Регулировка клапанов на ВАЗ 2107 считается занятием средней тяжести — новичкам авторемонта стоит довериться опытным механикам.

Сам процесс регулировки на ВАЗ 2107, будь-то карбюратор или инжектор, происходит одинаково. Различия заключаются в том, как снимать крышку головки ГБЦ и выставлять поршни в верхнюю мертвую точку — на инжекторных «семерках» трещоткой подлезть не выйдет.

В любом случае для регулировки клапанов на ВАЗ 2107 понадобится:

  • рожковые ключи на 13 и 17;
  • щуп толщиной 0,15 мм.

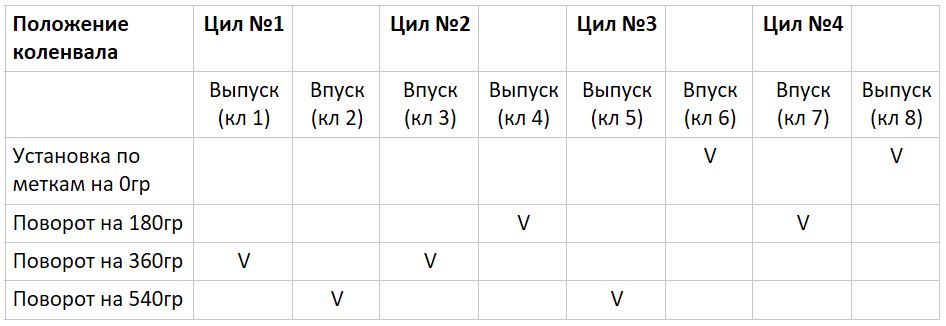

Порядок регулировки клапанов на ВАЗ 2107
ВМТ цилиндраГрадус поворота коленвалаКлапаны
406 и 8
21804 и 7
13601 и 3
35402 и 5

Как отрегулировать клапана на ВАЗ 2107

Регулировка клапанов делается на холодную, когда двигатель остынет до 20 градусов.

  1. Снять клапанную крышку (крышка ГБЦ).
  2. Проверить натяжение цепи, если надо — подтянуть.
  3. Выставить поршень 4-го цилиндра в ВМТ, провернув коленвал до совпадения метки на распредвале и выступа на корпусе.
  4. Отрегулировать 8-й и 6-й клапан, вставляя щуп — если он не проходит между рычагом и кулачком клапана, или ходит слишком свободно, нужно ослабить контргайку ключом на 17, а ключом на 13 крутить регулировочную гайку, проверяя зазор щупом.

    Щуп должен ходить плотно, без люфта, и вытаскиваться с усилием около 2 кг. Незначительные погрешности при этом не критичны.

  5. Добившись нужного зазора, вытащить щуп и закрутить контргайку, после чего перепроверить зазор и приступить к регулировке следующего клапана.
  6. После регулировки 8-го и 6-го клапана, нужно провернуть коленвал на 180 градусов, распредвал провернется на 90.
  7. Отрегулировать 4-й и 7-й клапаны.
  8. Провернуть коленвал еще на 180 и распредвал на 90.
  9. Отрегулировать 1-й и 3-й клапаны.
  10. Провернуть коленвал еще на 180 и распредвал на 90.
  11. Отрегулировать 5-й и 2-й клапаны.
  12. Проверить зазоры и собрать все в обратном порядке.
  13. Запустить двигатель и дать ему время прогреться до рабочей температуры — он должен работать нормально, без стуков.

Регулировка клапанов ВАЗ 2107 (карбюратор)

Чтобы снять клапанную крышку, сначала надо демонтировать корпус воздушного фильтра (болтики на 10) и отсоединить топливные шланги. Также понадобится отсоединить тросик привода воздушной заслонки и продольную тягу дроссельной заслонки. После этого можно открутить 8 болтов на 10 по периметру крышки головки блока цилиндров и снять крышку.

Карбюратор лучше накрыть, чтобы внутрь ничего не попало при работе.

Коленвал можно прокрутить с помощью специального ключа на 38. Далее клапана следует отрегулировать по пунктам выше.

Регулировка клапанов ВАЗ 2107 (инжектор)

Чтобы снять клапанную крышку, сначала надо вынуть масляный щуп, иначе он не позволит ей выйти. Далее, самый простой способ — отсоединить три шланга возле патрубка воздушного фильтра, открутить все болты по периметру крышки, и вытащить крышку.

Вытаскивать клапанную крышку будет довольно неудобно.

Проворачивать коленвал можно несколькими способами. Например, поддомкратить и вывесить заднее колесо, переключить на 4-ю или 5-ю передачу, чтобы было легче крутить. Вращать колесо до совпадения меток. Другой способ — прокручивать понемногу, упирая лезвие отвертки между зубцов венца коленвала, и используя кронштейн ДПКВ (но не сам датчик), как опору.

В остальном клапана регулируются по пунктам выше.

1

Для регулировки клапанов понадобится щуп на 0,15 мм и пара ключей на 13 и 17. Если речь о карбюраторном ВАЗ 2107, тогда пригодится и ключ для прокручивания коленвала на 38.

2

Чтобы снять клапанную крышку на карбюраторной «семерке», нужно демонтировать воздушный фильтр.

3

Также нужно отсоединить топливные шланги, тросик воздушной заслонки и тягу дроссельной. Сам карбюратор следует прикрыть, чтобы не внутрь ничего не попало,

4

На инжекторном ВАЗ 2107 надо вытащить масляный щуп для снятия крышки ГБЦ.

5

И убрать тройку шлангов возле воздушного фильтра.

6

Открутить 8 болтов на 10 крепления крышки, разбросанных по периметру, и снять крышку.

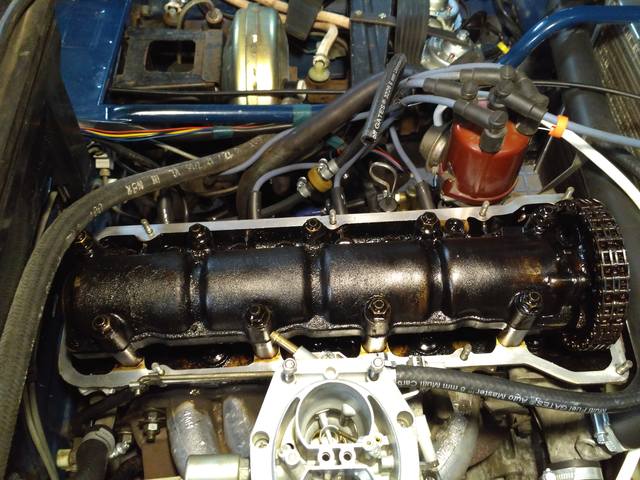

7

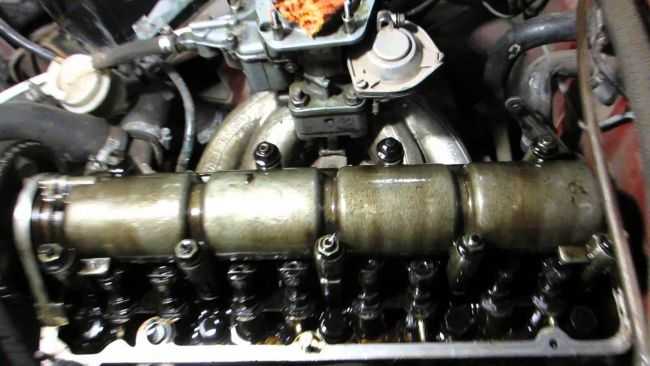

После снятия крышки, следует проверить натяжение цепи (и подтянуть, если требуется). Для того, чтобы начать регулировку клапанов, нужно чтобы метка на распредвале совпадала с этим выступом.

8

Если метка не совпадает с выступом, нужно проворачивать коленвал, пока это не исправится.

9

Также есть метка на коленвале (карбюратор), она должна совпадать с самой длинной чертой на крышке привода распредвала.

10

На инжекторной «семерке» эти метки отличаются, но тоже должны совпадать. Если метки распредвала совпадают, а метки венца коленвала немного расходятся, это может свидетельствовать о растянутости цепи. При незначительном расхождение регулировка допустима.

11

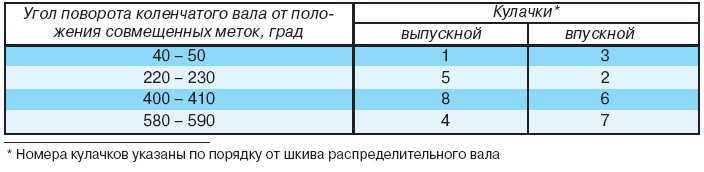

Таблица углов поворота коленвала и ВМТ поршней различных цилиндров, где 0 — совпадение меток на распредвале и верхней мертвой точке поршня 4-го цилиндра. В таком положение регулируются 8-й и 6-й клапан, после чего нужно провернуть коленвал на 180 градусов (распредвал совершит оборот на 90), тогда можно отрегулировать следующую пару.

12

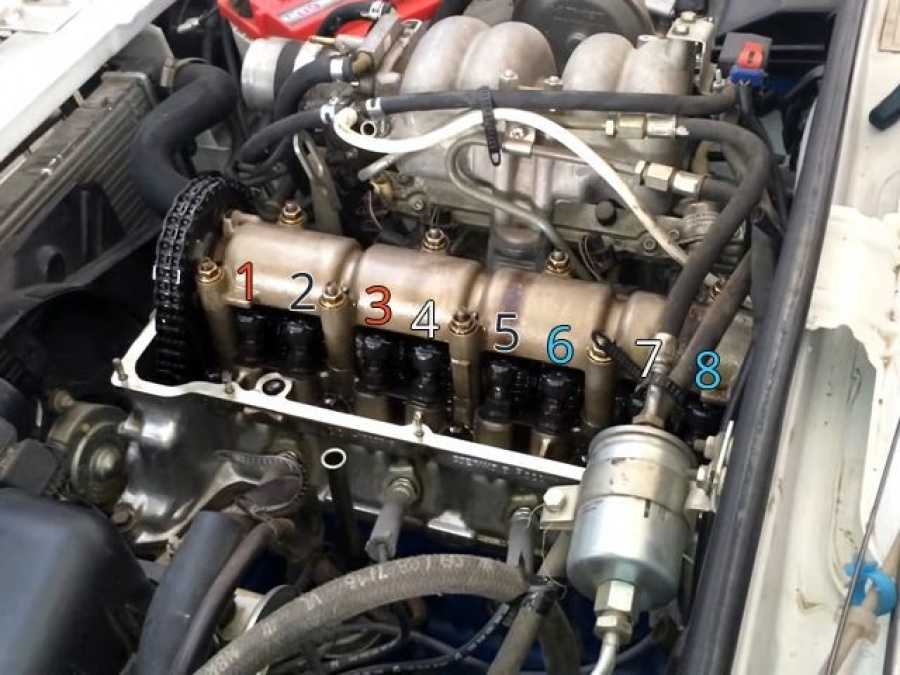

Клапана считаются от распредвала и регулируются парами, с проворачиванием коленвала и распредвала после регулировки каждой пары клапанов.

13

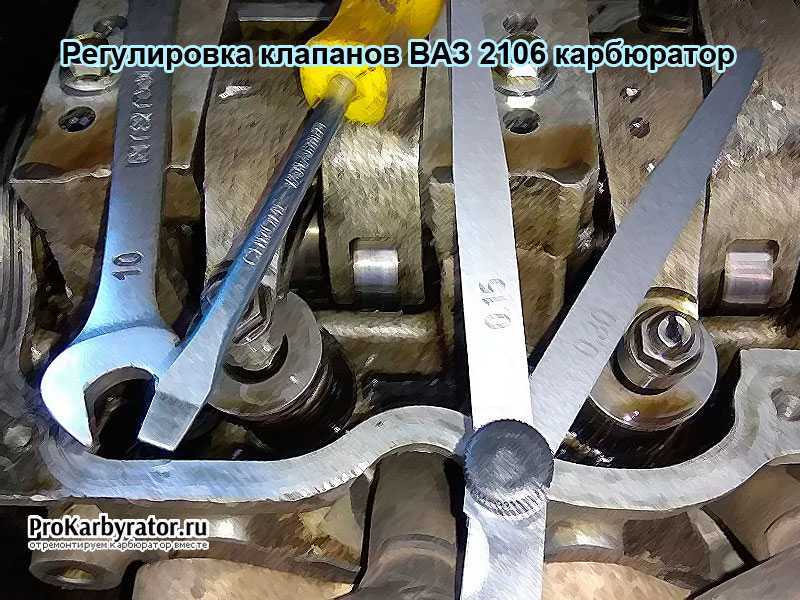

Нужный зазор определяется по щупу толщиной в 0,15 мм. Он вставляется между рычагом и кулачком клапана распредвала. Если щуп не проходит или двигается совершенно свободно — нужна регулировка.

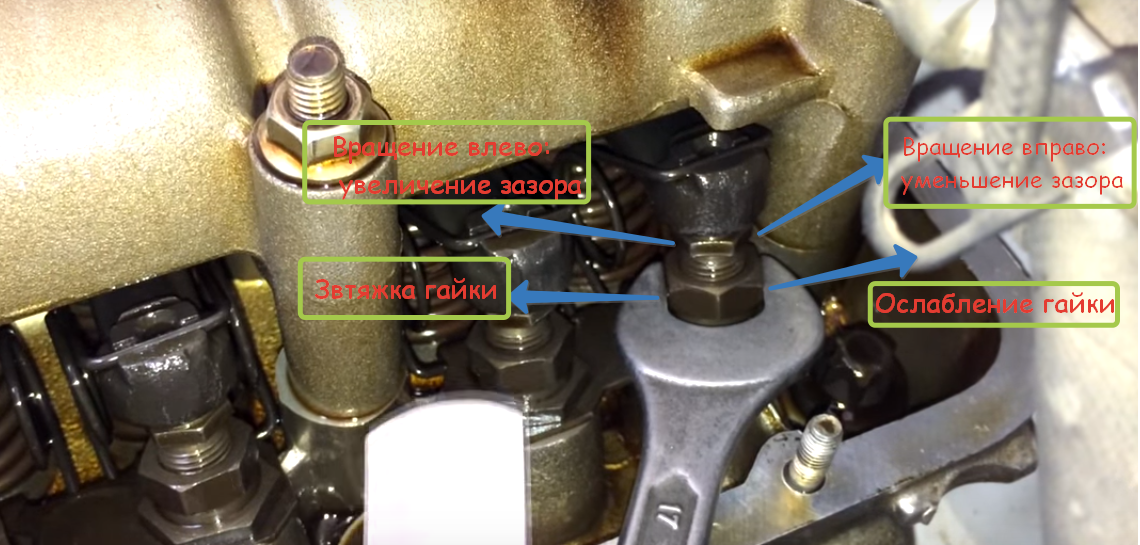

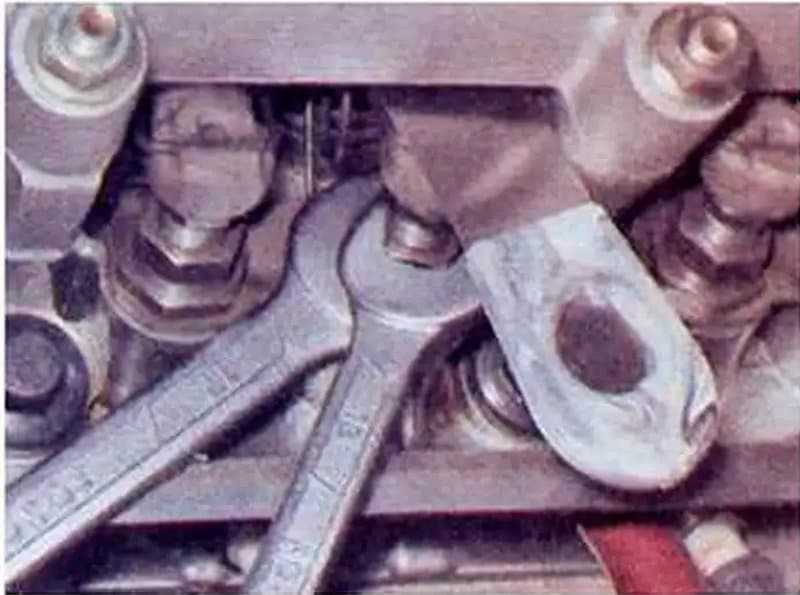

14

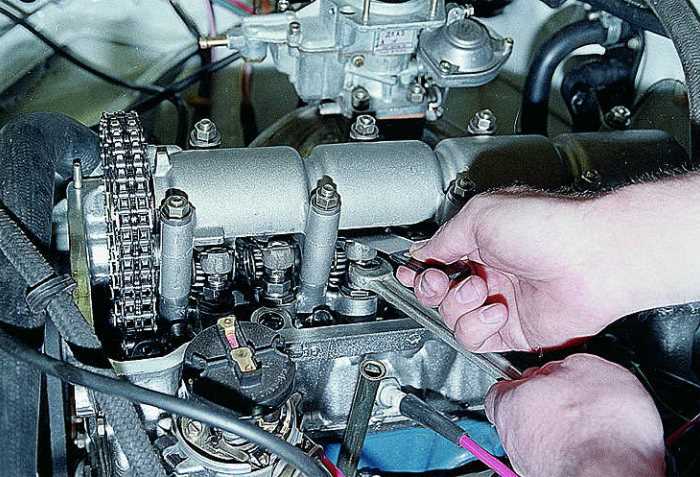

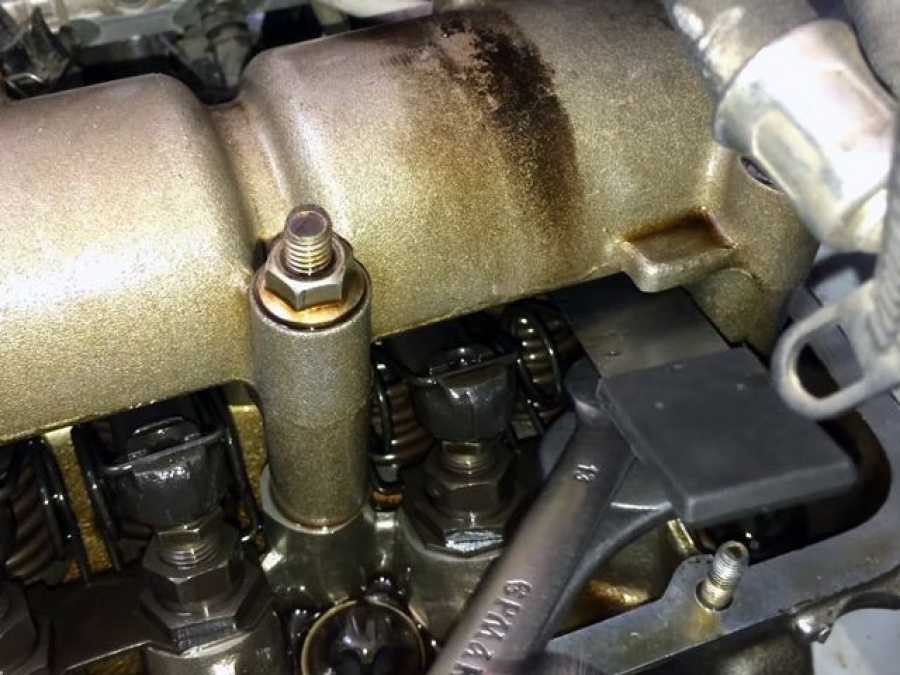

Чтобы отрегулировать клапан, нужно ослабить контргайку ключом на 17.

15

Затем повернуть регулировочную гайку в ту или иную сторону, увеличивая или уменьшая зазор.

16

Совершив пол-оборота регулировочной гайки, следует проверить зазор щупом и внести коррективы. Щуп должен ходить плотно, без люфта, и выниматься с усилием около 2 кг, при этом допустимы небольшие погрешности. Добившись нужного результата, надо закрутить контргайку и снова проверить зазор.

17

Второй клапан (и все остальные) регулируются точно так же.

18

Отрегулировав первую пару клапанов (8 и 6), надо провернуть коленвал на 180 и распредвал на 90 градусов. Чтобы было легче ориентироваться, на распредвалу можно сделать метки, обозначающие оборот на 90 градусов. Если заводская метка совпадает с выступом на верху, то свою метку следует нанести около выступа корпуса ГБЦ сбоку.

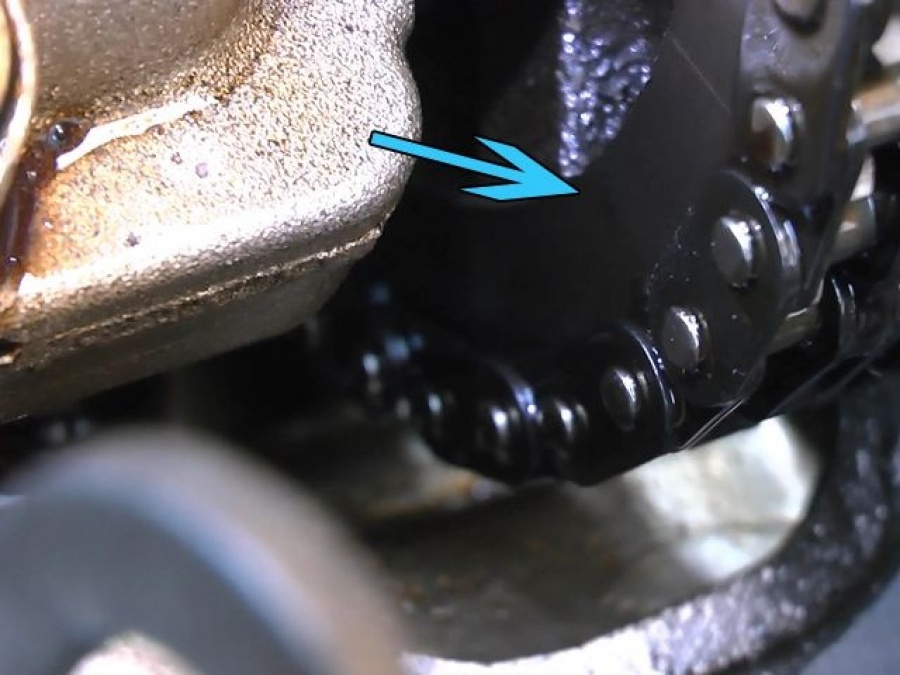

19

Вот в этом месте.

20

Затем провернуть коленвал ключом на карбюраторном двигателе или оборотом колеса на инжекторном.

21

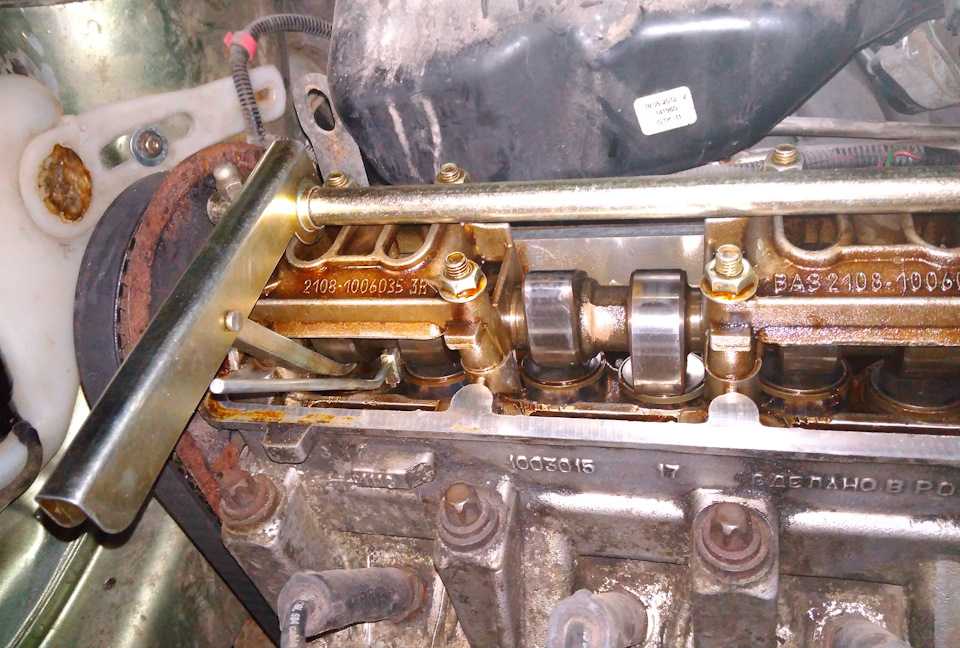

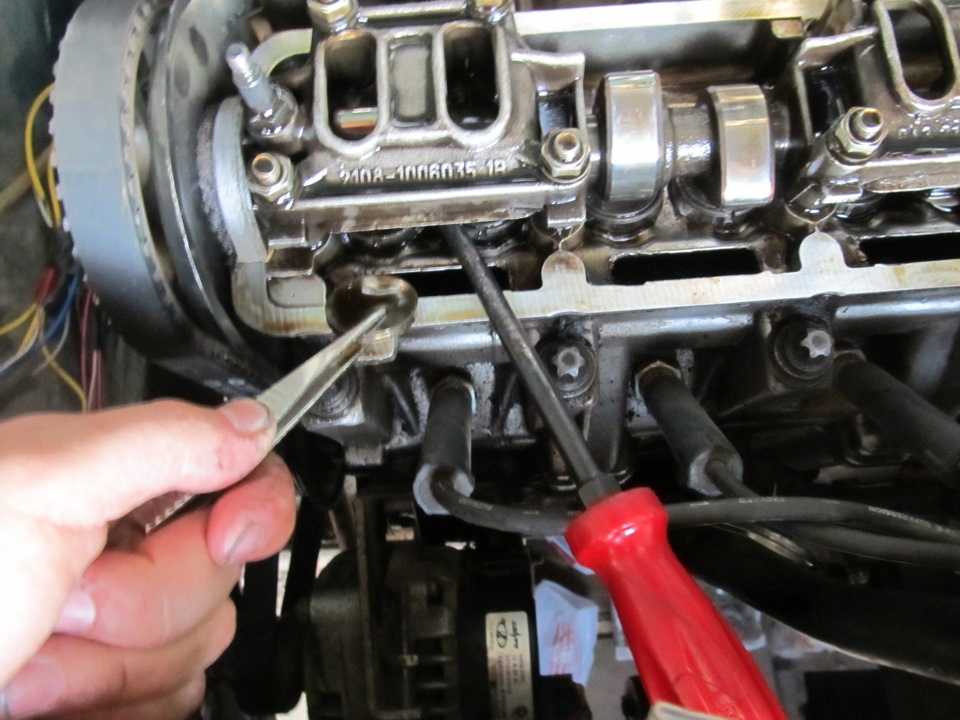

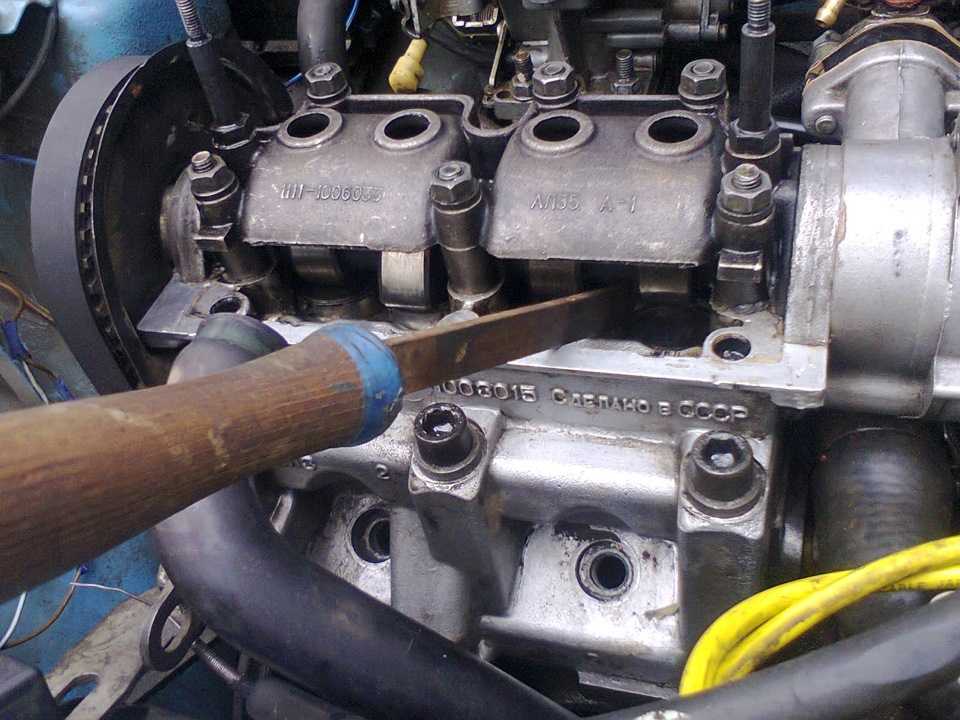

На инжекторе того же результата можно добиться, вставив отвертку между зубцов венца коленвала и, упираясь в кронштейн датчика положения коленчатого вала снизу, понемногу проворачивать венец.

22

Результат должен быть один и тот же — распредвал совершит оборот на 90 (о чем подскажет нанесенная метка).

23

Заводская метка ушла на 90 градусов.

24

Таким образом следует отрегулировать все клапана, затем собрать все в обратном порядке и запустить двигатель. Прогревшись до рабочей температуры, он должен нормально функционировать, безо всяких стуков.

Как регулировать клапана ВАЗ 2107 — Ремонт своими руками

Настройка тепловых зазоров впускных и выпускных клапанов на «Жигулях» ВАЗ 2107 своими силами доступна каждому автовладельцу. Для этого потребуется лишь минимум инструмента, терпение и аккуратность. Ниже Вы найдете таблицу с порядком регулировки по меткам с использованием щупа.

Содержание:

  1. Нужна ли регулировка клапанов
  2. Когда нужна регулировка клапанов
  3. Щуп для регулировки клапанов ВАЗ 2107
  4. Метки регулировки клапанов на классике 2107
  5. Расположение цилиндров на жигулях ВАЗ 2107
  6. Схема регулировки клапанов ВАЗ 2107 по таблице
  7. Порядок регулировки клапанов ваз 2107
  8. Регулировка клапанов на Ваз 2107 по микрометру
  9. Особенности регулировки 2107 инжектор
  10. Все детали клапанного механизма
  11. Видео — Регулировка клапанов на ВАЗ 2107

Нужна ли регулировка клапанов

В двигателях внутреннего сгорания применяются впускные и выпускные клапана. Впускной клапан отвечает за подачу топливно-воздушной смеси в цилиндр, а выпускной — за отвод отработавших газов.

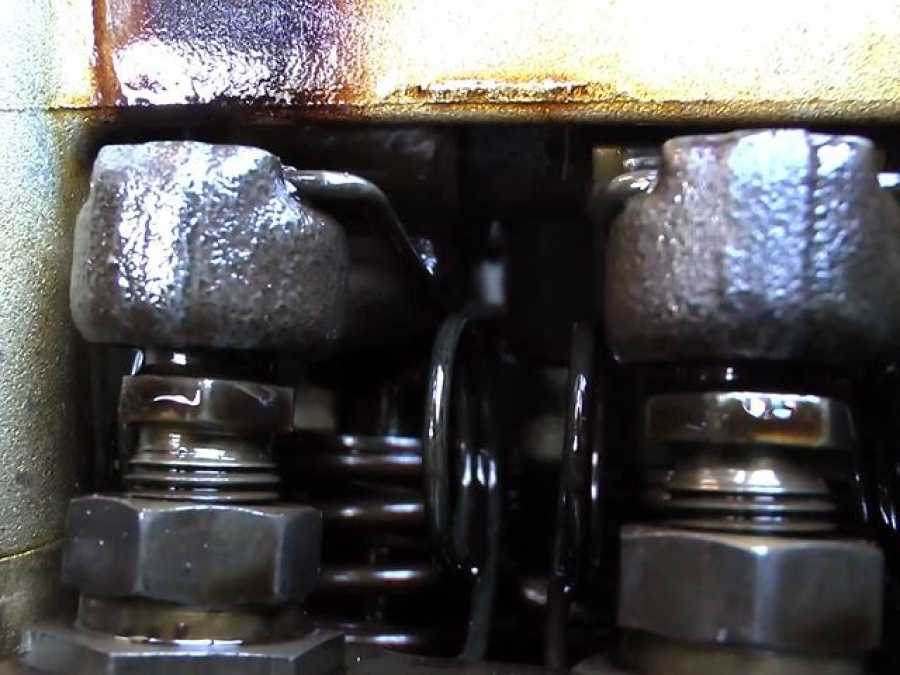

Для правильной работы двигателя ВАЗ 2107 между рокером и штоком клапана должен быть зазор 0.15 мм. Если это расстояние будет больше — появится характерный «стук клапанов». Если расстояние будет меньше или его совсем не будет — то клапан не будет полностью закрываться, что может привести к «прогару тарелок».

Кроме того, неправильно выставленный тепловой зазор ведет к снижению КПД двигателя.

Когда нужна регулировка клапанов

В соответствии с рекомендациями завода, необходимо производить регулировку клапанов ВАЗ 2107 один раз на 15 тысяч километров пробега. Также стоит провести регулировку в следующих случаях

1) Появление характерного «стука»
2) Снижение приемистости двигателя
3) Повышенный расход топлива
4) Сниженная компрессия
После каждого ремонта ГРМ

Щуп для регулировки клапанов ВАЗ 2107

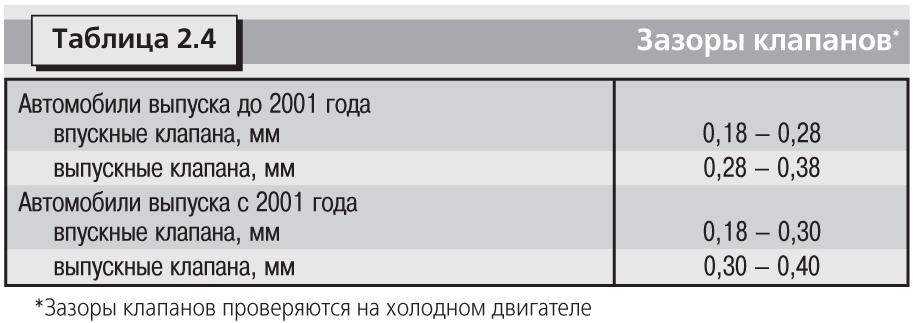

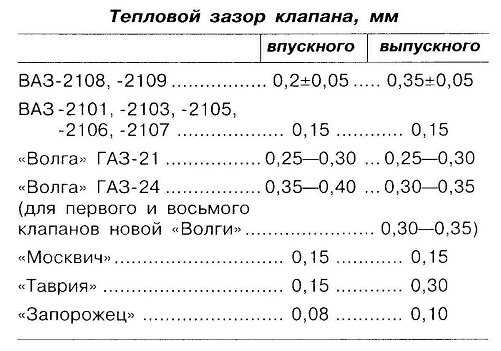

Расстояние между рокером и штоком на холодном двигателе должно точно равняться 0. 15 мм. Для проверки и настройки можно использовать либо комплект универсальных щупов, либо более удобный специальный щуп.

Стоит еще раз особо отметить, что зазор 0.15 мм выставляется на холодном двигателе. Если работы выполняются «на горячую» то необходим учесть коэффициент теплового расширения и выставлять зазоры 0.20 мм.

Также нам потребуются два рожковых ключа
— на 13 — для головки регулировочного болта
— на 17 — для контрагайки

Метки регулировки клапанов 2107

Перед началом регулировки необходимо выставить ВМТ (верхнюю мертвую точку) газораспределительного механизма (ГРМ). Для этого нужно повернуть коленвал и добиться совмещения точки(впадины) на звездочке и выступа на корпусе. В этом положении можно приступать к регулировке клапанов 6 и 8.

Поворачивать коленвал можно следующим способом. Поставить коробку на 5 скорость. На домкрате поднять одно из передних колес и поворачивать его до тех пор, пока метки не займут положение, соответствующее ВМТ. Таким же образом можно проворачивать коленвал для регулировки последующих пар клапанов.

Расположение цилиндров ВАЗ 2107

Регулировка клапанов производится в строгой последовательности.

Обратите внимание на нумерацию цилиндров — отсчет начинается от радиатора автомобиля, как показано на фото. Соответственно, цилиндру 1 соответствуют клапана 1 и 2, цилиндру 2 — клапана 3 и 4, и так далее.

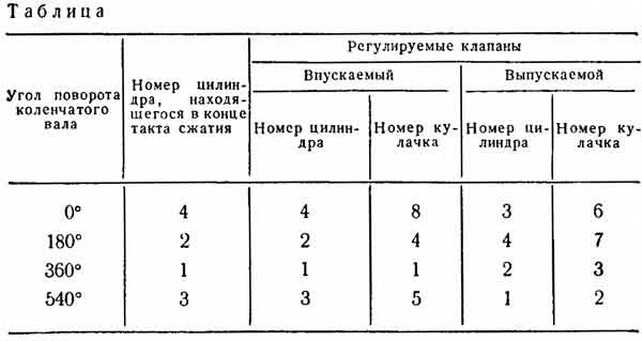

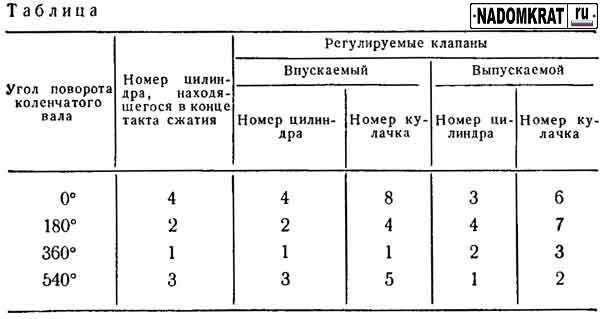

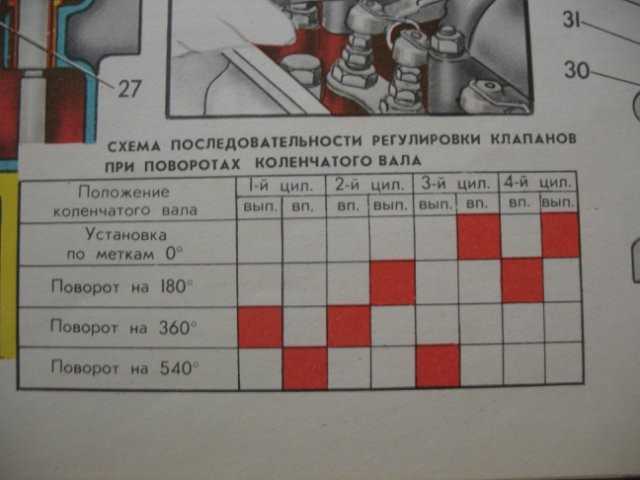

Схема регулировки клапанов ВАЗ 2107 по таблице

Каждый клапан настраивается при определенном положении коленвала.
Начинаем регулировку с клапанов 6 и 8 в положении ВМТ и далее — по таблице.

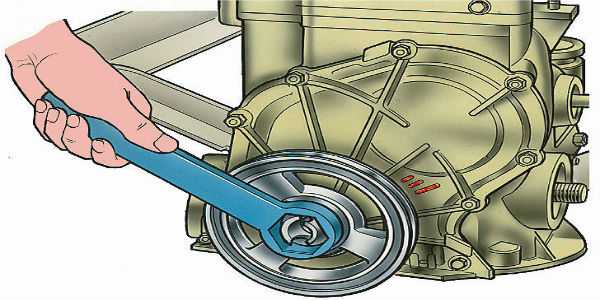

Для поворачивания коленвала нам потребуется ключ на 38 и кусок металлической трубы.

Порядок регулировки клапанов ваз 2107

Итак, коленвал у нас установлен в положение ВМТ по меткам ( см выше).

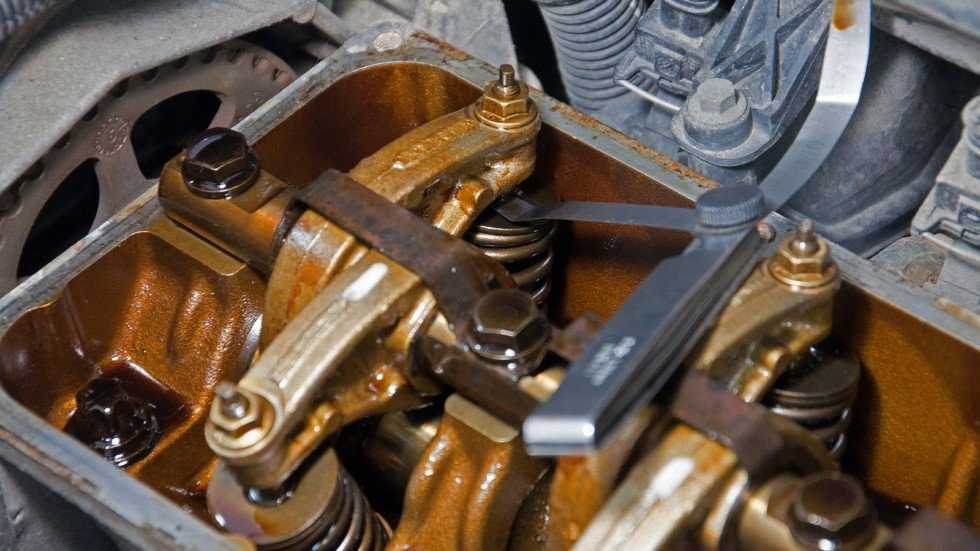

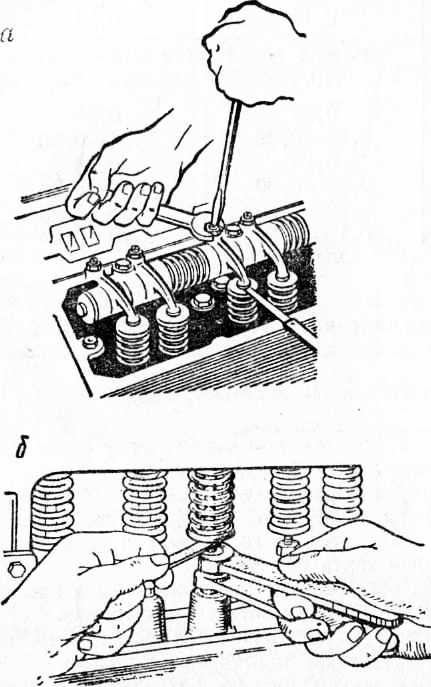

Теперь вставьте щуп между кулачком распределительного вала и рычагом клапана ( рокером). Очень важно, чтобы щуп входил в зазор «с натягом». Если щуп болтается или не входит — необходимо произвести регулировку.

1) Ослабить контра гайку ( на 17).
2) Повернуть регулировочный болт ( ключ на 13).
3) Затянуть Контра гайку.
4) Еще раз проверить зазор щупом ( должен входить «с натягом»)
5) Если зазор слишком большой или слишком узкий — еще раз ослабляем контрагайку, поворачиваем регулировочный болт и контрим.

Повторяем вышеописанные шаги, пока не добьёмся правильного зазора в 0,15 мм.

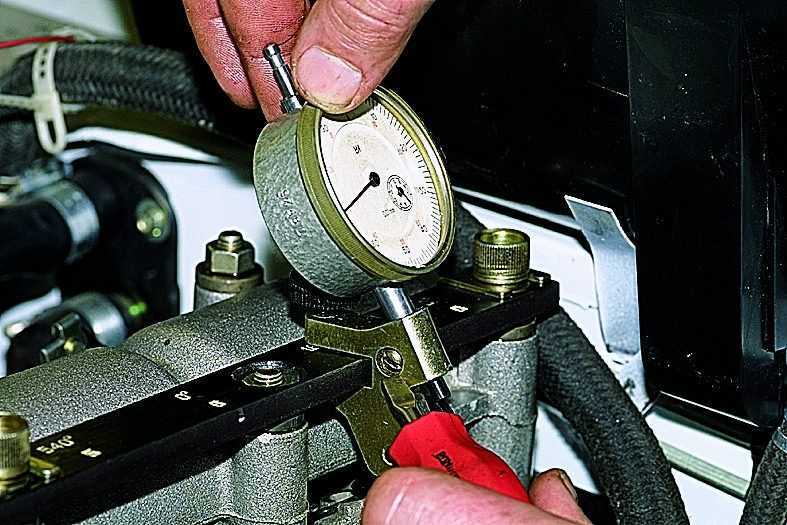

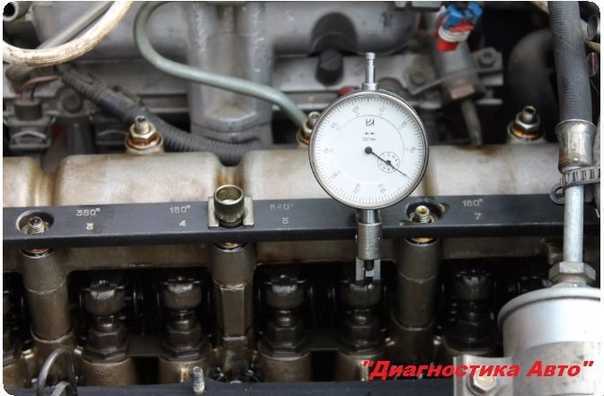

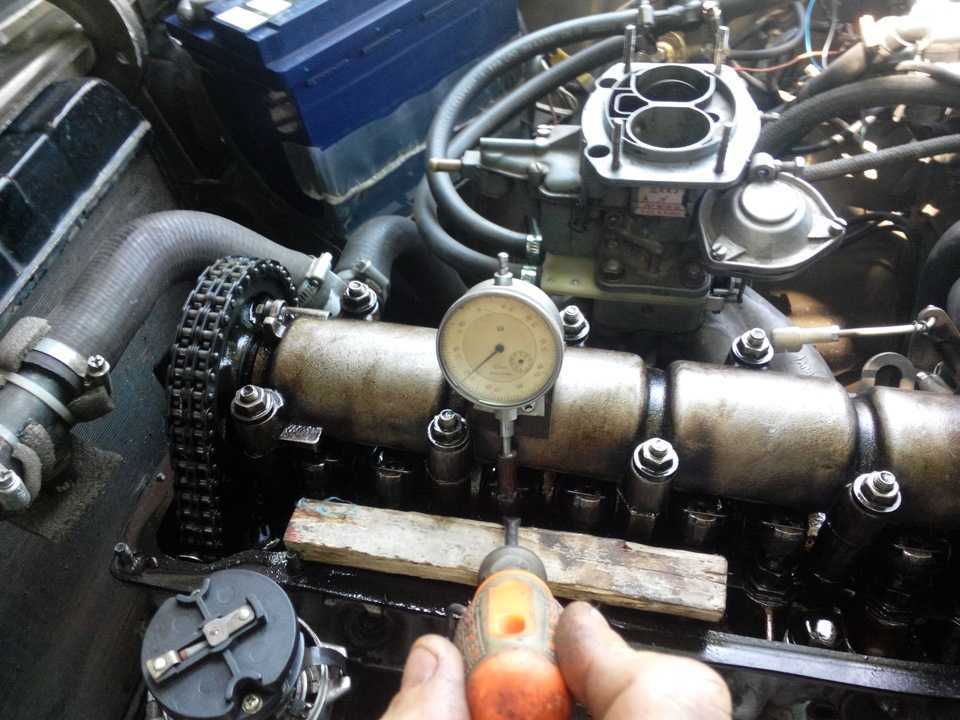

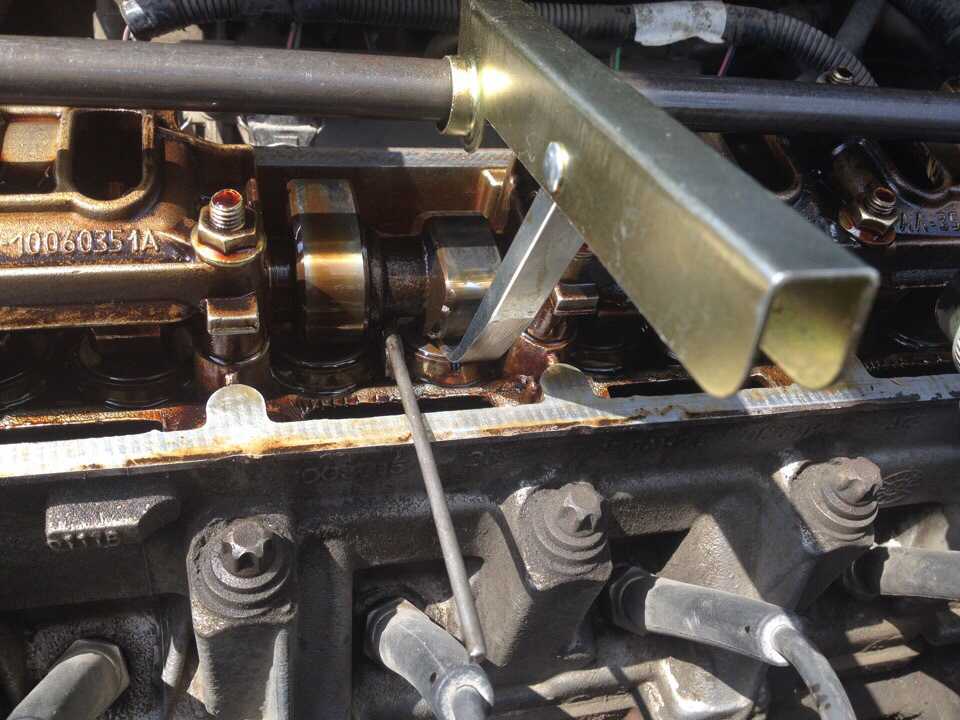

Регулировка клапанов на Ваз 2107 по микрометру

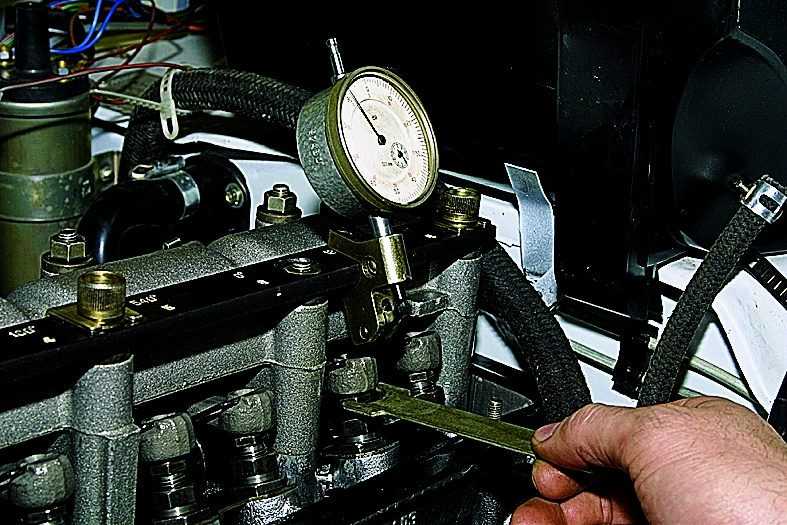

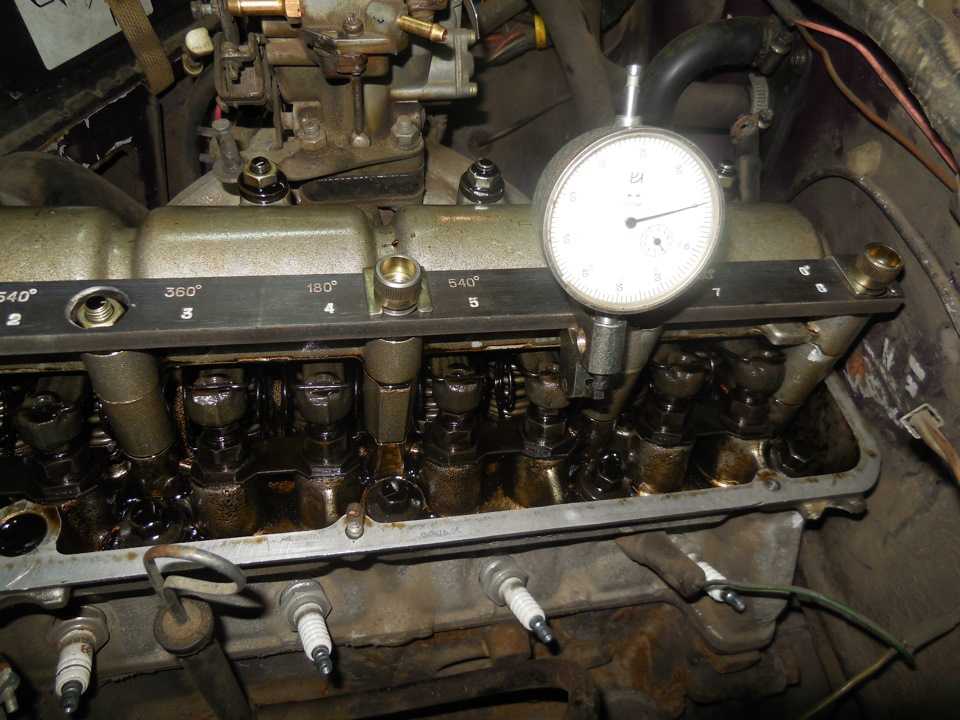

Вместо щупа для регулировки зазора клапанов применяется микрометр, устанавливаемый на специальной рейке. С его помощью можно контролировать величину свободного хода рокеров. Зазор 0.15 миллиметров соответствует свободному ходу рокера 0,52 миллиметра.

Рейка имеет специальные гайки, позволяющие прикручивать ее на шпильки крепления распредвала. Это позволяет последовательно устанавливать ее над каждой из пар клапанов. Необходимо хорошо затягивать гайки крепления рейки, чтобы она не качалась во время проведения замеров. После этого надо закрепить микрометр (индикатор) на рейке так, чтоб он упирался в край рокера, нажимающего регулируемый клапан.

Чтобы проверить зазор, надо поднять кулачок рокера специальным захватом или пальцем и проконтролировать по стрелке прибора величину свободного хода. Если он не равен 0,52 мм, то его следует выставить так же, как при регулировке при помощи щупа.

Данный способ регулировки более точный и надежный. Щуп, проходя между рокером и распредвалом, игнорирует возможный зазор, появляющийся в результате выработки на деталях.

Микрометр определяет действительную величину свободного хода рокера, кроме этого, ориентироваться по показаниям индикатора проще и надежней, чем по свободному ходу щупа. Это позволяет отрегулировать зазоры в клапанном механизме максимально точно.

Особенности регулировки 2107 инжектор

  • Во-первых, на инжекторной модели нет бегунка, поэтому угол поворота можно выставлять только по распредвалу (так же, как и для карбюраторной модели)
  • Во-вторых, здесь нет необходимости снимать корус воздушного фильтра для получения доступа к крышке ГБЦ (в отличие от карбюраторной модели)
  • В третьих, для поворота коленвала на инжекторной модели не получится использовать ключ на 38. Можно задомкратить заднее колесо, поставить коробку на высшую передачу и менять угол коленвала, прокручивая заднее колесо.

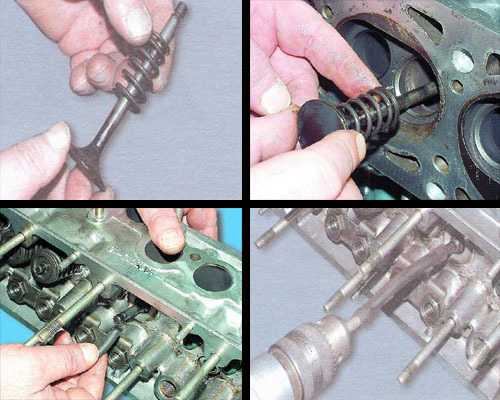

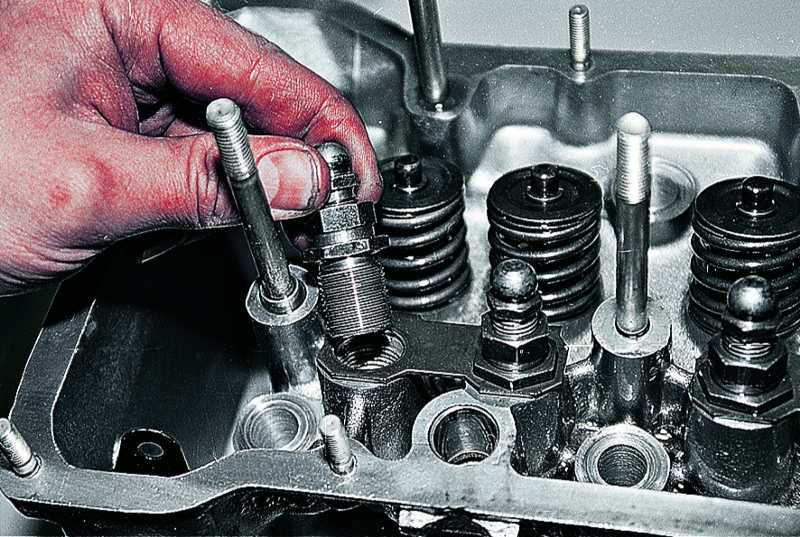

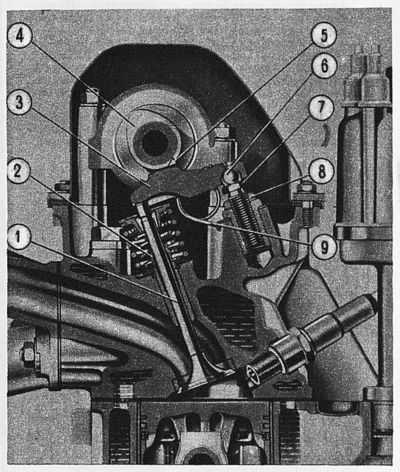

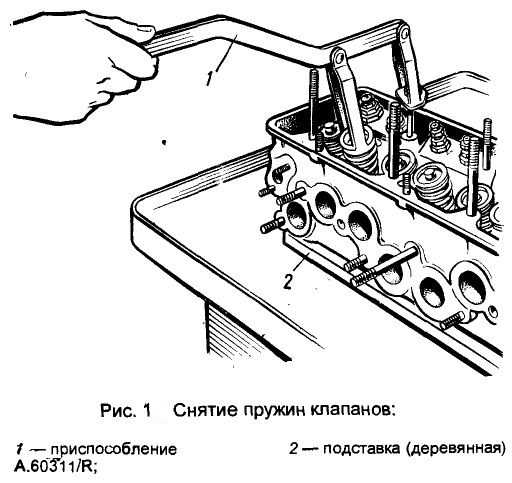

Все детали клапанного механизма


1 — клапан;
2 — стопорное кольцо;
3 — направляющая втулка;
4 — маслоотражательный колпачок;
5 — опорная шайба наружной пружины;
6 —опорная шайба внутренней пружины;
7 — внутренняя пружина;
8 — наружная пружина;
9 — тарелка пружины;
10 — сухари;
11 — рычаг привода клапана;
12 — пружина рычага;
13 — регулировочный болт;
14 — контргайка регулировочного болта;
15 — втулка регулировочного болта;
16 — стопорная пластина пружины рычага.

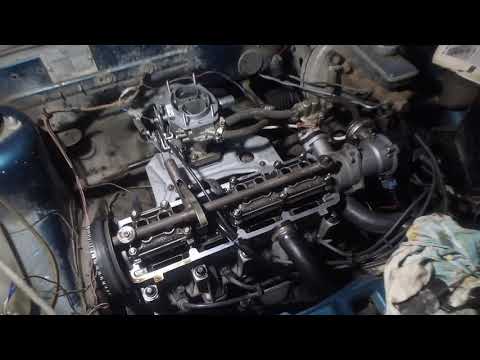

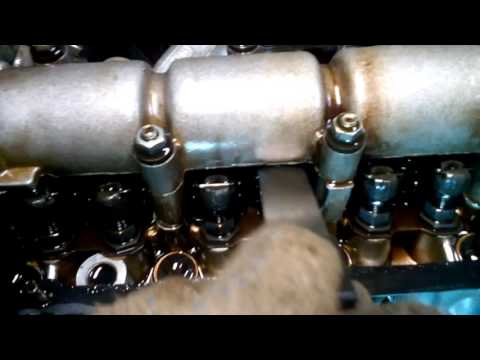

Видео — Регулировка клапанов на ВАЗ 2107

Регулировка клапанов ВАЗ-2107, ВАЗ-2106, ВАЗ-2101

Добрый день дорогие друзья. Сегодня мы вам расскажем как самостоятельно максимально точно произвести регулировку клапанов на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101, да и на любом другом классическом двигателе. Поскольку рокера, клапана имеют свойство изнашиваться, обычным щупом на уже побегавшем двигателе идеально настроить клапана ну никак не получится, все равно будет погрешность, причем в зависимости от выработки тех или иных деталей головки двигателя данная погрешность может быть достаточной большой.

Дабы избежать проблем, мы используем для регулировки клапанов микрометр. Он идеально подходит для данной задачи, позволяет отрегулировать маскимально точно клапана в независимости от степени изношенности деталей двигателя. Итак, у нас есть рейка для регулировки с индикатором (микрометром) и остывший двигатель (регулировка клапанов производится на ХОЛОДНОМ двигателе). Отмечу, что я бы рекомендовал перед регулировкой клапанов сверить все метки ГРМ и произвести натяжку цепи. Итак, поехали, для начала снимаем с авто «кастлюлю» карбюратора, сдергиваем с нее шланг сапуна и убираем в сторону, затем отцепляем привод педали газа, затем откручиваем и снимаем клапаную крышку двигателя. Так же рекомендуем перед регулировкой снять крышку с распределителя зажигания — будет намного удобнее. Вот как выглядит наш двигатель после всех этих процедур:

Еще в качестве рекомендации посоветуем выкрутить свечи — без них двигатель прокручивать будет гораздо легче. Проворачиваем двигатель, специальным ключом за маховик до совмещения меток на звездочке распредвала с меткой на корпусе подшипников, как на фото ниже:

Одновременно с этим должны совпасть метки на шкиве коленвала и на двигателе.

Что бы было удобнее регулировать клапана, берем яркий маркер и ставим метки на звездочке распредвала через каждые 90 градусов относительно заводской метки. Лучше сделать это с лицевой стороны звезды распредвала.

В принципе по этому мануалу можно регулировать как щупом так и рейкой, но в данной статье мы опишем именно вариант с рейкой, он более точный.

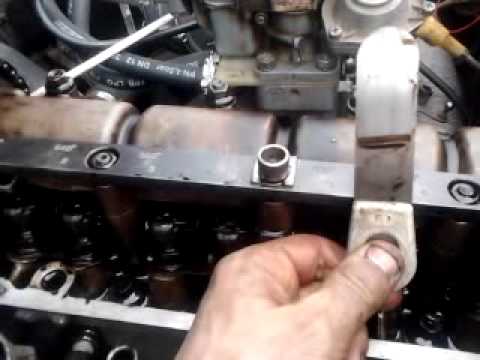

Ну чтож, берем рейку и прикручиваем ее на крепление постели распредвала:

Обратите внимание вот на какой момент, если до упора закрутить все три винта рейки, то она будет болтаться. Поэтому сначала закручиваем крайние винты до упора а потом начинаем откручивать средний болт до тех пор пока он не зафиксирует рейку в неподвижном состоянии.  Затем надеваем на рейку индикатор:

И ставим его лапкой на краешек кулачка регулируемого клапана, как на фото ниже:

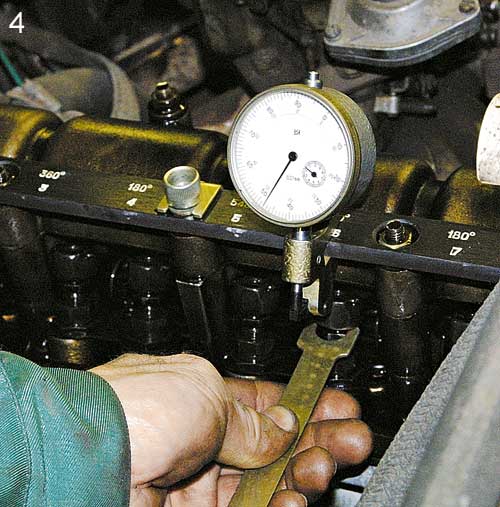

Далее цепляем специальным захватом кулачок и тянем его вверх, показания прибора должны измениться на 52 деления:


Если показания отличаются в ту или иную сторону, то клапан подлежит регулировке. Для этого берем крепкий ключик на 17 и ослабляем контргайку, как на фото ниже.

А затем регулируем зазор клапана ключиком на 13 в большую или меньшую сторону в зависимости от показаний микрометра.

Проверяем правильность регулировки снова по микрометру и если все правильно, то затягиваем обратно контрагайку, придерживая при этом болт ключом на 13. После того как обтянули клапан, повторно проверяем зазор, дело в том что из за затяжки стопорной гайки он может слегка уменьшиться, и нужно приноровиться брать зазор слегка с запасом.

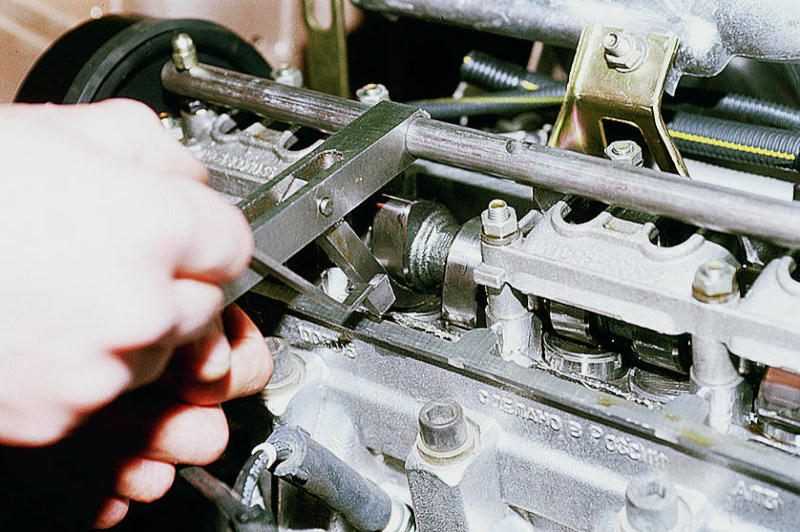

При регулироке щупом все несколько проще — просовываем щуп в зазор (сам щуп видно на втором фото он вставлен в зазор первого клапана). Щуп должен ходить с легким защемлением. Кстати особое внимание следует уделить качеству щупа. Теперь немного подробнее распишем про порядок регулировки клапанов.

В положении когда у нас совмещены метки на распредвале и шкиве коленвала регулируем 6 и 8 клапаны.
После регулировки проворачиваем двигатель. Коленвал у нас провернется на 180 градусов, а распредвал и бегунок распределителя зажигания всего лишь на 90, вот для контроля этого мы и наносили ранее метки маркером.

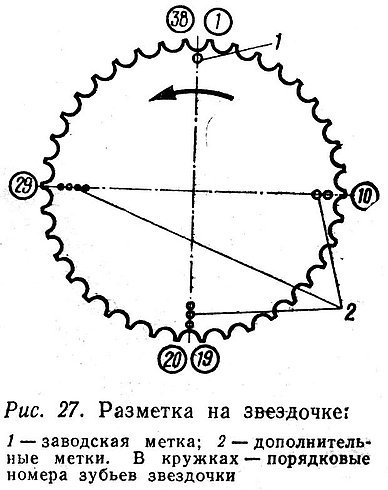

Провернув распредвал на 90 градусов (коленвал проворачивается при этом  на 180) регулируем 4 и 7 клапаны
Проворачиваем еще на 90 градусов (получается распредвал на 180 коленвал на 360) и регулируем 1 и 3 клапаны.
Делаем еще один поворот на 90 градусов ( распредвал в общем провернулся на 270 коленвал на 540) и регулируем 2 и 5 клапана.
По окончании процедуры регулировки можно еще раз прокрутить все по кргу дабы проверить правильность регулировки.
Затем собирам все в обратной последовательности. Кстати рекомендуем сразу поставить новую прогладку под клапанную крышку, она одноразовая. Ну вот вы и научились самостоятельно регулировать клапана на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101 да и в принципе на любом классическом двигателе (кроме роторного) 😉 Будем рады видеть вас в нашем клубе любителей классики на форуме, ответим на любые вопросы и поможем с решением любых проблем. Удачи на дорогах и не ломайтесь!

Регулировка клапанов Ваз 2107 карбюратор и инжектор своими руками

Автомобили российского производства марки ВАЗ-2107 или «семёрка» выпускались в двух модификациях: с карбюратором и инжектором. В России производство «семёрки» было завершено в апреле 2012 года, а в Египте продолжалось до 2014 года.

Если карбюраторные автомобили уже давно изучены владельцами этих транспортных средств, то инжекторные моторы вызывают некоторые вопросы при проведении ремонта и обслуживания. Уделим внимание особенностям регулировки клапанов на ВАЗ-2107 карбюраторных и инжекторных двигателей своими руками. Владельцы «семёрок» не по слухам знают о том, что проблема с зазором клапанов на этих автомобилях – это болезнь. Имеются ли отличия между проведением регулировки для двигателей с разными системами впрыска топлива, и в чём они заключаются?

Содержание

  • 1 Регулировка клапанов: особенности методики

  • 2 Как определить необходимость наладки клапанов на ВАЗ-2107

  • 3 Что понадобится для проведения работ: список инструментов

  • 4 Подготовительные работы: что нужно выполнить перед проведением процедуры

  • 5 Регулировка клапанов на ВАЗ-2107 карбюратор: пошаговая инструкция с применением щупа

  • 6 Особенности операции на автомобиле ВАЗ-2107 инжектор: инструкция с применением микрометра

  • 7 Видео: регулировка клапанов на классике ВАЗ-2107

Регулировка клапанов: особенности методики

Перед тем, как выяснить, что представляет собой методика регулировки, следует разобраться с конструкцией этих элементов. Клапаны двигателей внутреннего сгорания представляют собой тарелки цилиндрической формы, имеющие стальной стержень или ножку. Располагаются клапаны в блоке цилиндров, и на каждый цилиндр требуется не менее 2 изделий. В закрытом состоянии клапаны прилегают к сёдлам, а изготавливаются они из стали и запрессовываются в головку блока цилиндров.

В ходе функционирования рассматриваемые элементы испытывают большие нагрузки, как механические, так и тепловые. Именно поэтому важно, чтобы такие изделия изготавливались из специальных видов стали, обладающих устойчивостью к механическим и тепловым нагрузкам. Клапаны подразделяются на впускные и выпускные. Задача впускных клапанов заключается в том, чтобы впускать горючую смесь в цилиндр, а выпускных – для выпускания отработавших газов.

Внешний вид клапанов на ВАЗ-2107

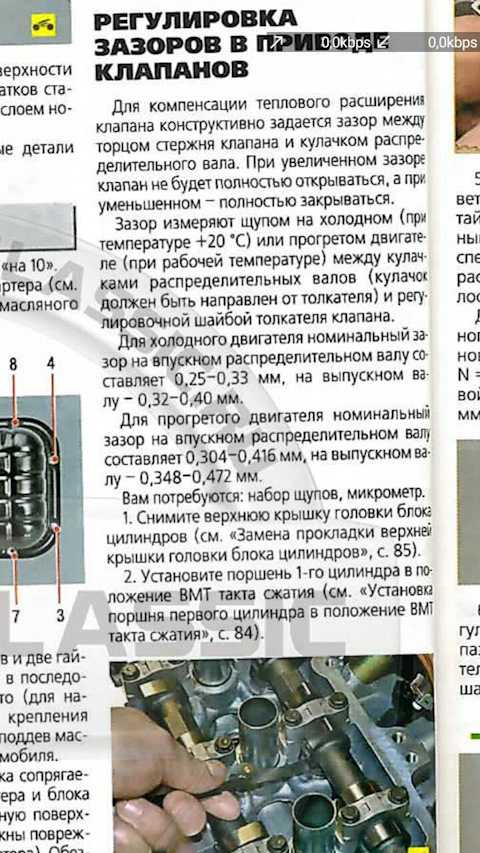

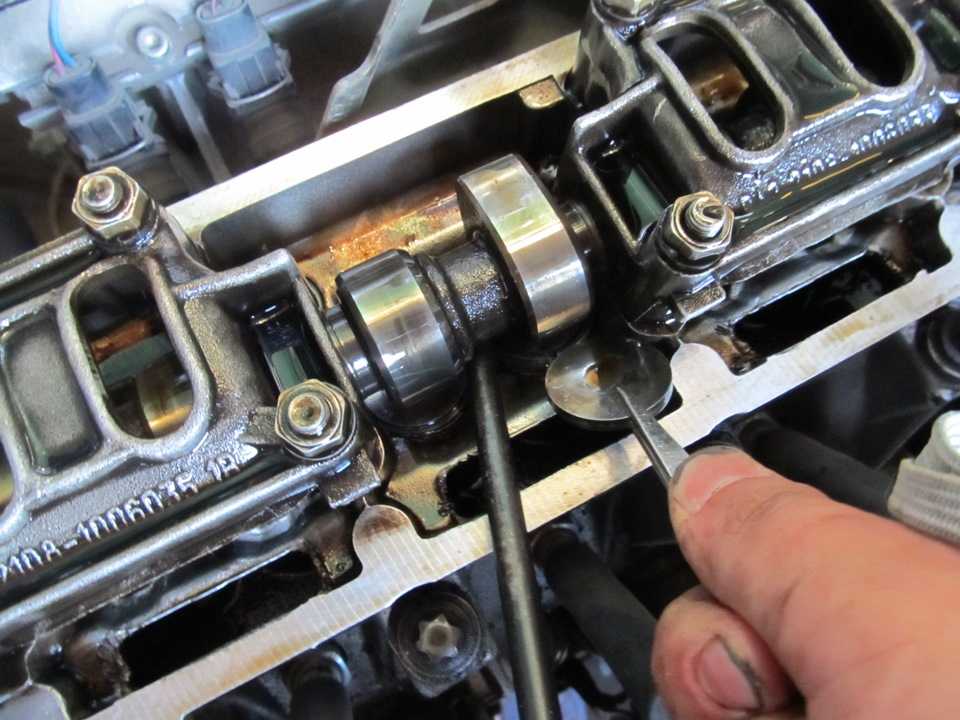

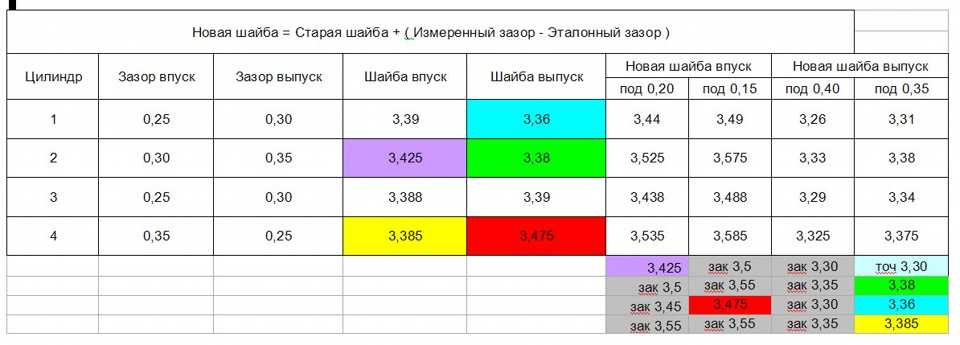

При работе клапанов происходит их расширение, в результате чего стержни удлиняются, поэтому изменяются зазоры между торцами и толкающими кулаками (или коромыслами). В процессе эксплуатации двигателей внутреннего сгорания происходит увеличение зазоров, что приводит к превышению допустимых значений. Чтобы этого не происходило, нужно проводить регулировку клапанов. Отсюда получается, что регулировка клапанов – это процедура приведения зазоров в норму. Проводится такая процедура не только для автомобилей ВАЗ-2107, но и для всех видов транспортных средств, оснащённых двигателями внутреннего сгорания.

Многие автовладельцы не знают о том, что отладка клапанов является обязательным профилактическим действием. Если такую методику своевременно не проводить, то последствия могут быть плачевными, ведь клапаны являются неотъемлемой частью работы ДВС. Чем же грозит отсутствие проведения процедуры? Последствия могут быть следующими:

  1. При маленьком зазоре наблюдается возникновение процесса подгорания тарельчатой части. Подгорание представляет собой возникновение нагара, образовывающегося из продуктов сгорания топливной смеси. Этот нагар препятствует нормальному функционированию системы газораспределения ГРМ, а также всему двигателю. Недостатком образования такого нагара являются трудности его удаления.
  2. При большом зазоре клапанов происходит их неполное открытие, что существенно отражается на снижении мощности двигателя. При большом зазоре возникает характерный стук, особенно при резком нажатии на педаль акселератора. Опытные водители такой стук с легкостью определяют, и поэтому знают, что пора провести регулировку клапанов. Как при маленьком, так и при большом зазоре оказывается негативное воздействие на работу двигателя.

Конструкция головки блока цилиндров автомобиля ВАЗ-2107 в разрезе

Как определить необходимость наладки клапанов на ВАЗ-2107

Возвращаясь к автомобилю российского автопрома ВАЗ-2107, следует отметить, что выпуск инжекторных модификаций двигателей был начат в 2006 году. С 1982 года по 2006 год «семёрки» оснащались карбюраторной системой впрыска.

Оба вида двигателей хотя и имеют некоторые конструктивные отличия, но обязательно нуждаются в отладке клапанов. Производители рекомендуют выполнять диагностику по регулировке клапанов на всех автомобилях через каждые 20-35 тысяч км пробега. Однако многие автовладельцы прибегают к проведению этой процедуры только тогда, когда появляется посторонний шум при работе мотора.

На ВАЗ-2107 проводить регулировку следует гораздо раньше, так как нарушение зазора – это болезнь отечественных автомобилей. Согласно предписанию производителя – это значение составляет 15-20 тысяч км пробега.

Это интересно! В регулировке клапанов нуждаются не все двигатели внутреннего сгорания. Если в автомобиле установлены гидрокомпенсаторы, то необходимость в периодической регулировке клапанов отсутствует.

Гидрокомпенсатором называют устройство, которое автоматически осуществляет регулировку тепловых зазоров клапанов. Такими устройствами оснащаются современные автомобили, поэтому на ВАЗ-2107 с завода такие детали не устанавливались. Их можно установить самостоятельно, однако это хлопотно и достаточно дорого.

Определить необходимость проведения регулировки тепловых зазоров клапанов можно по обнаружению следующих характерных признаков:

  1. Посторонние шумы при работе двигателя. Это звонкие щелчки или «цоканье», которые обычно отчетливо проявляются при резком нажатии на педаль газа.
  2. Двигатель начинает «троить», что обусловлено снижением компрессии или вовсе её исчезновением.
  3. Увеличение расхода топлива без соответствующих на то причин.
  4. Снижается динамика при разгоне.

Особое внимание следует обращать на металлический звонкий стук, который является главным признаком, а всё остальное – это косвенные симптомы. В видеоролике показано, что же представляет собой металлический стук клапанов.

При возникновении таковых признаков, нужно провести диагностику, и при необходимости выполнить регулировку клапанов. Если пробег автомобиля ВАЗ-2107 составляет больше 20 тысяч км, но при этом отсутствуют признаки неисправности механизма ГРМ, то следует руководствоваться принципу «не навреди». Если мотор функционирует нормально, и признаки нарушения зазоров отсутствуют, то не стоит торопиться снимать крышку клапанов. Известны случаи, когда «семёрки» карбюраторные и инжекторные «ходили» свыше 30 тысяч км пробега, и не нуждались в регулировке. Отсюда вывод, что необходимость в проведении процедуры возникает в зависимости от характера эксплуатации транспортного средства.

Процедура регулировки на ВАЗ-2107 не представляет никаких трудностей, поэтому каждый автовладелец сможет справиться с этой задачей самостоятельно. При проведении процедуры важно знать, какая система подача топлива установлена на автомобиле ВАЗ-2107, так как для инжектора и карбюратора методика имеет незначительные отличия.

Это интересно! Если вы устали регулировать тепловые зазоры клапанов на «семёрке», то альтернативный вариант – это установка ГБЦ с гидрокомпенсаторами для ВАЗ-2107. Несмотря на высокую стоимость, многие автовладельцы прибегают к самостоятельной установке гидрокомпенсаторов.

Что понадобится для проведения работ: список инструментов

Чтобы в процессе регулировочных работ не возникало проблем, рекомендуется убедиться в наличии необходимых инструментов. Для работы понадобятся такие инструменты:

  1. Набор ключей на «10», «13», «17».
  2. Специальный ключ на «38», при помощи которого будет осуществляться вращение болта крепления шкива коленвала.
  3. Набор отвёрток.
  4. Щуп на 0,15 мм или микрометр.

Непосредственно для выполнения регулировки понадобится только щуп на 0,15 мм или микрометр, а также рожковые ключи на «17» и «13». Перед проведением соответствующих работ, немаловажно подготовить автомобиль. Рассмотрим, что представляет собой процедура подготовки «семёрки» для проведения отладки.

Набор инструментов для регулировки клапанов на ВАЗ-2107: рожковые ключи на «13» и «17», а также щупы

Это важно! Понадобится новая прокладка под крышку ГРМ, так как при каждом снятии крышки её рекомендуется менять.

Подготовительные работы: что нужно выполнить перед проведением процедуры

Подготовительные работы перед проведением регулировки клапанов на ВАЗ-2107 включают в себя демонтаж всех элементов для получения доступа к крышке ГБЦ, которую также понадобится снять. В зависимости от типа двигателя, подготовительные работы на «семёрке» будут незначительно отличаться. Предварительные условия, которые нужно выполнить:

  • установить транспортное средство на ровную площадку;
  • обеспечить хорошее освещение подкапотного пространства;
  • выжать ручник стояночного тормоза;
  • отключить зажигание и снять клемму «минус» с АКБ;
  • дать двигателю остыть.

Что собой представляет подготовка автомобиля ВАЗ-2107 к проведению регулировки клапанов своими руками для обоих типов двигателей? Действия для обоих типов двигателей практически идентичны, разница только в том, что на инжекторе не нужно снимать корпус воздушного фильтра. На инжекторной семерке он изготовлен из пластика, и располагается возле крышки ГБЦ, но не ограничивает доступ к ней. Снимать корпус воздушного фильтра нужно только на карбюраторной «семерке», так как его конструкция закрывает доступ к крышке ГБЦ.

Разновидность щупа на 0,15 мм для проведения процедуры регулировки клапанов

Рассмотрим процесс подготовки для ВАЗ-2107 карбюратор, а для инжекторной семерки он практически идентичный. Отличие только в том, что на начальном этапе нужно отсоединить топливные шланги, трубки воздушного фильтра, а также тросик газа. После этого открывается доступ к крышке ГБЦ.

Это важно! Выполнять процедуру регулировки следует исключительно на остывшем двигателе.

Первоначально владельцу транспортного средства нужно выполнить такие действия:

Это важно! После снятия крышки ГБЦ следите за тем, чтобы в открытое пространство не попадали мелкие частицы, детали и прочие виды загрязнений. Рекомендуется накрыть это пространство чистой тканью, пока будут проводиться соответствующие работы.

На этом процедура подготовки автомобиля ВАЗ-2107 к регулировке клапанов завершена. Теперь можно переходить к выполнению самой регулировки. Как это делается, рассмотрим для каждого типа двигателя «семёрки» по-отдельности.

Регулировка клапанов на ВАЗ-2107 карбюратор: пошаговая инструкция с применением щупа

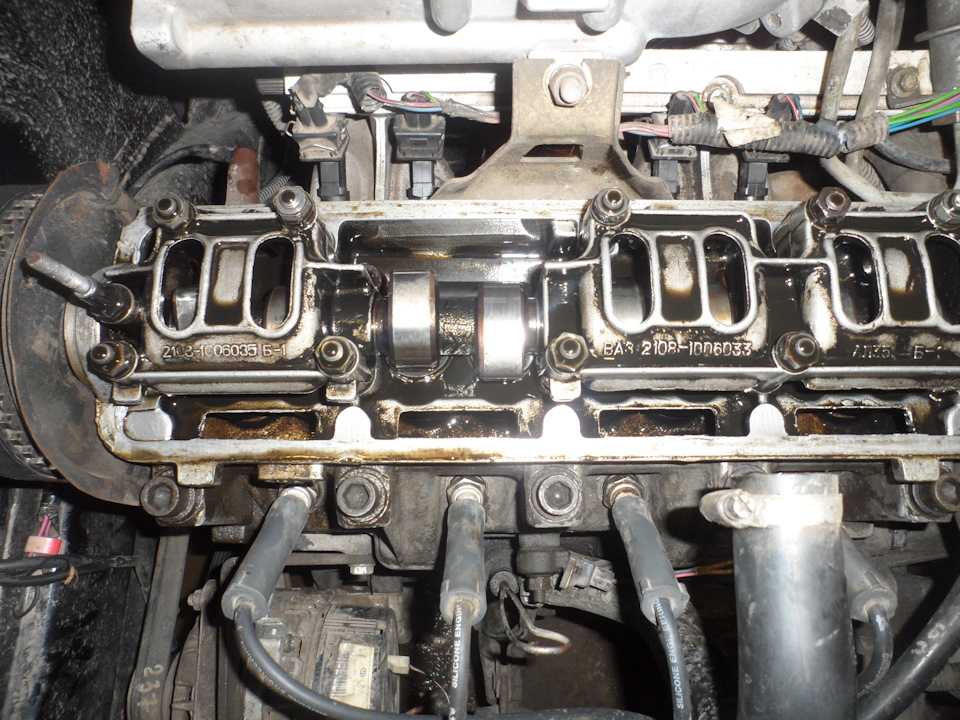

Под крышкой ГБЦ видны регулировочные гайки. Именно при помощи этих гаек и осуществляется регулировка теплового зазора.

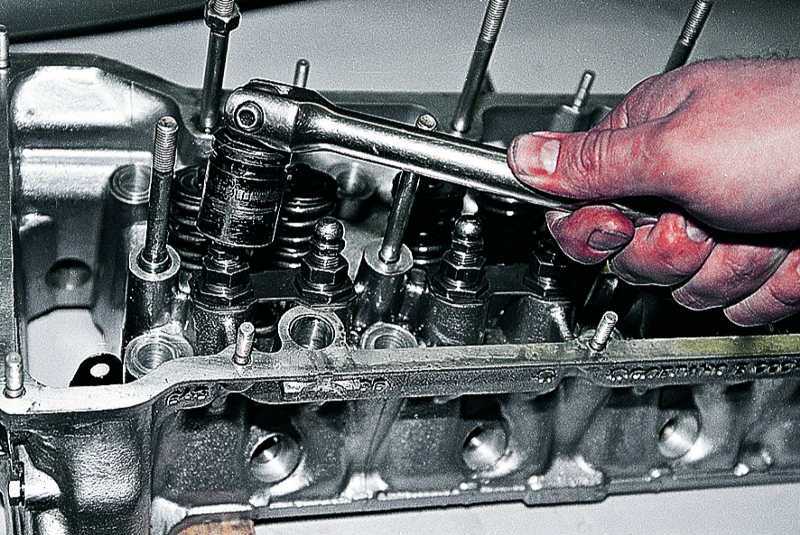

При помощи гаек проводится регулировка теплового зазора

Теперь можно приступить к регулировке клапанов, соблюдая следующую последовательность действий:

Если вам понятен принцип действия по выполнению данной процедуры, то произвести регулировку не составит большого труда. Важно правильно перемещать шкив коленчатого вала, что позволит выполнить процедуру с максимальной точностью. На этом процесс регулировки считается завершённым, и можно устанавливать крышку ГБЦ на место, предварительно заменив прокладку. На место устанавливаются все демонтированные элементы с автомобиля, после чего можно запустить мотор. Если при работе двигателя металлический звук будет отсутствовать, то это означает, что процедура проведена правильно.

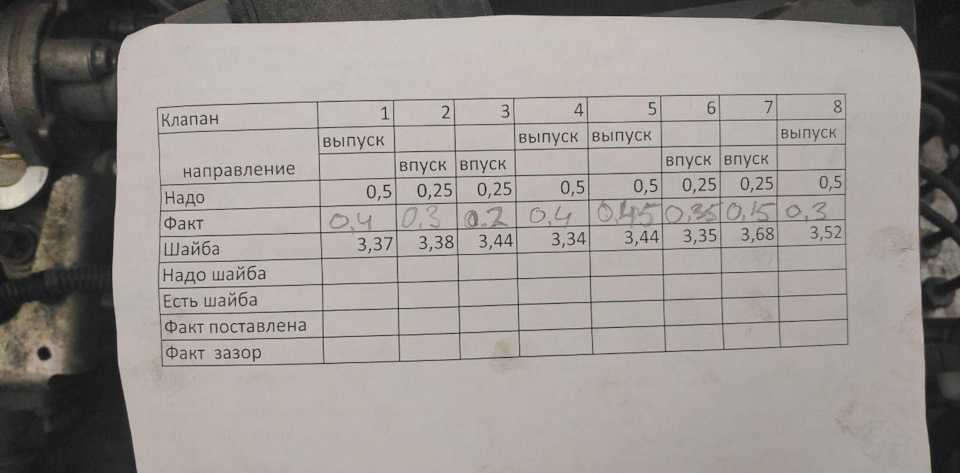

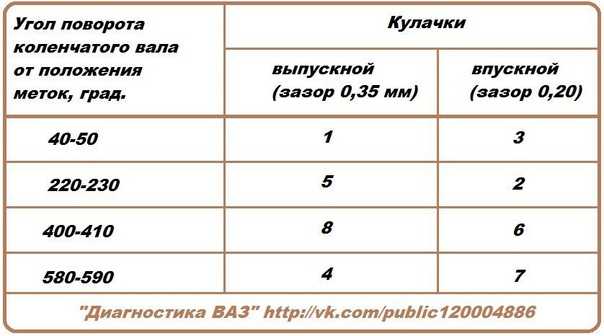

Таблица «порядок регулировки клапанов на ВАЗ-2107»

Особенности операции на автомобиле ВАЗ-2107 инжектор: инструкция с применением микрометра

Конструкция двигателей ВАЗ-2107 карбюратор и инжектор идентична, за исключением системы подачи топлива. Однако на регулировку клапанов этот фактор не играет никакой роли. Процедура регулировки выполняется аналогичным образом, как и для карбюраторной «семёрки». Отличие только в том, что для вращения шкива коленвала будет сложно к нему добраться. Для этого рекомендуется вращать шкив при помощи плоской отвёртки. Отвёртка размещается между зубьями шкива коленвала, после чего используя ребро упора датчика коленчатого вала, производится его перемещение.

В инжекторных автомобилях шкив коленвала рекомендуется вращать плоской отвёрткой

Осуществлять процедуру отладки клапанов на ВАЗ-2107 можно не только при помощи щупов, но и путём применения микрометра. Рассмотрим этот процесс на ВАЗ-2107 инжектор при помощи микрометра.

Методика регулировки при помощи микрометра является более точной, поэтому многие её ценят. С помощью микрометра можно регулировать зазор в клапанах даже на горячую.

Использование микрометра даёт наибольшую точность

Немаловажно отметить, что рейки бывают разного вида, однако принцип проведения процедуры аналогичный. Если вы являетесь владельцем автомобиля марки ВАЗ, то рекомендуется приобрести микрометр, что позволит выставлять зазор в клапанах с высокой точностью.

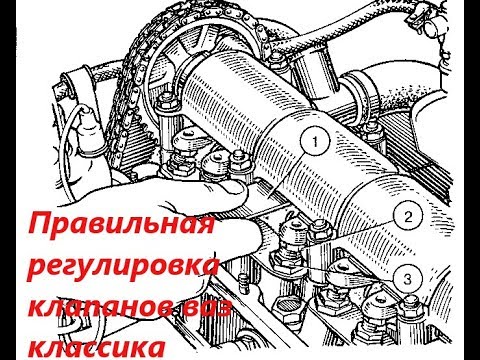

Видео: регулировка клапанов на классике ВАЗ-2107

В материале было рассмотрено два возможных способа регулировки клапанов на автомобиле ВАЗ-2107 карбюраторного и инжекторного типа. После проведения таких манипуляций следует проверить функционирование двигателя. Должен исчезнуть звонкий звук. Если после выполнения процедуры посторонние звуки всё ещё слышны, значит проблема не в клапанах.

После того, как зазоры будут выставлены, изменится работа двигателя не только на слуху, но еще и при движении автомобиля. Увеличится динамика разгона транспортного средства, а также снизится расход топлива, что особенно актуально для инжекторных двигателей. Владельцам отечественных автомобилей обязательно нужно освоить один из вышеописанных методов, что позволит осуществлять регулировку клапанов самостоятельно в домашних условиях.

  • Автор: Андрей
