Автор Сансаныч На чтение 5 мин.

Содержание

1. Устройство и характеристики
2. Система охлаждения
3. Электрооборудование двигателя
4. Выхлопная система
5. Газовое оборудование
6. Обслуживание и ремонт
7. Почему греется и что делать
8. Если нет зарядки
9. Почему мотор кипит
10. Как отрегулировать карбюратор
11. Настройка зажигания

Целый ряд автомобилей оснащен 402 двигателем: Газель, Волга, транспорт Ульяновского автозавода и микроавтобусы Латвия. ЗМЗ-402 — четырехцилиндровые силовые агрегаты, работающие на бензине, производимые на Заволжском моторном заводе. Газель — российский грузовик малого класса. Первые экземпляры выпускались с КПП и двигателями Волги.

Устройство и характеристики

Двигатель ЗМЗ-402 — лидер по количеству выпускаемых экземпляров в Заволжье. Это мотор с 4 цилиндрами, работающий на бензине. Производительность техники зависит от установленных механизмов и силового агрегата: лучше карбюратор К-151, обеспечивающий большую скорость.

Технические характеристики и описание мотора:

• блок из алюминия;
• чугунные гильзы;
• нижнее расположение распределительного вала;
• увеличенный подъем распределительного вала;
• модернизированный масляный насос и выпускной коллектор;
• рабочий объем двигателя — 2440 см³;
• простая система карбюратора;
• механический бензонасос;
• малая мощность — 100 л. с.;
• расход топлива на Газели с 402 двигателем — 11,1 л;
• на 2500 оборотов крутящий момент — 182 Нм.

Система ГРМ оснащена 8 клапанами и цепным приводом. Диаметр цилиндра двигателя и ход поршня — 92 мм. Технические параметры силового агрегата — причина высокой чувствительности транспорта к малейшим перегрузам. Масло в двигателе производитель рекомендует менять через каждые 10000 км.

Система охлаждения

402-силовой агрегат имеет простую схему системы охлаждения двигателя в виде кольца: с помощью водяного насоса происходит принудительное движение охлаждающей жидкости — тосола или антифриза. Элементы системы охлаждения:

1. Радиатор — медная 3-рядная деталь, играющая роль охладителя.
2. Вентилятор функционируют при крутящемся коленчатом вале. Его расположение в задней части радиатора обеспечивает высокую степень охлаждения.
3. Патрубки — элементы, соединяющие между собой компоненты системы охлаждения.
4. Термостат — регулировочный клапан, контролирующий поток жидкости по двигателю.
5. Водяная рубашка — деталь, поглощающая тепло внутри блока цилиндров.
6. Водяной насос — элемент передней части блока, отвечающий за движение жидкости по кругу.

Простая схема охлаждения позволяет автолюбителям самостоятельно ремонтировать и модернизировать ее элементы.

Электрооборудование двигателя

Если автовладелец решил поставить мотор новой многоклапанной версии, параллельно можно заменить электрическую проводку Газели. Заводская электросхема с цветовыми и условными обозначениями — помощник в замене старых проводов и блока предохранителя на новые элементы.

Особенности электрической схемы:

• в основе первого уровня защиты — силовые плавкие предохранители;
• два главных контура электроцепи;
• два монтажных блока под капотом.

Функция блока предохранителей — защита элементов транспорта от короткого замыкания и высоких значений напряжения бортовой сети. Он размыкает цепь и предотвращает повреждение электроприборов. Дополнительная устойчивость функционирования оборудования Газели обеспечивается двухуровневой моделью.

Выхлопная система

Выхлопная система Газели с 402 двигателем состоит из таких элементов:

• глушитель;
• резонатор;
• подвеска;
• трубы.

Маленький диаметр сечения приводит большинство автолюбителей к необходимости модернизации системы.

Газовое оборудование

Для Газели подходят газобаллонное оборудование второго и четвертого поколения, выбор определяется модификацией силового агрегата. Для 402 двигателя предварительно потребуется некоторые модернизации системы:

• зажигание установить раньше на один пункт;
• рекомендуемая расточка головки агрегата — 4.5 мм;
• зазоры — 0,45 мм.

Расход газа в грузовой машине составляет 20-30 л.

Обслуживание и ремонт

Наличие схемы внутреннего устройства машины позволяет провести самостоятельный ремонт двигателя в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Почему греется и что делать

Перегрев двигателя — признак проблем в системе охлаждения. Необходимо сделать диагностику функционирования радиатора, термостата и водяного насоса.

Если нет зарядки

Отсутствие зарядки может быть вызвано рядом причин:

1. Нарушение контакта в электропроводке от аккумулятора к блоку предохранителей.
2. Сломался предохранитель в зарядной цепи автомобильной батареи. Зарядка не идет, присутствует напряжение с генератора.
3. Нарушение связи между генератором и блоком предохранителей.
4. Отсутствие контакта между второй щеткой генератора и реле.
5. Обрыв в реле-регулятора.
6. Отсутствие электроконтакта в щеточном механизме и щеткодержателе.
7. Из-за обрыва не функционирует роторная обмотка.
8. Неполадки в диодах выпрямительного блока.

Если пропала искра, диагностику стоит начать с контроля работы топливной системы и карбюратора.

Почему мотор кипит

Если мотор Газели регулярно закипает в жару, причина в прокладке ГБЦ. Исправить ситуацию поможет развоздушивание системы охлаждения и увеличение просвета для трубки. После этого электровентилятор будет включаться и охлаждать механизмы вовремя.

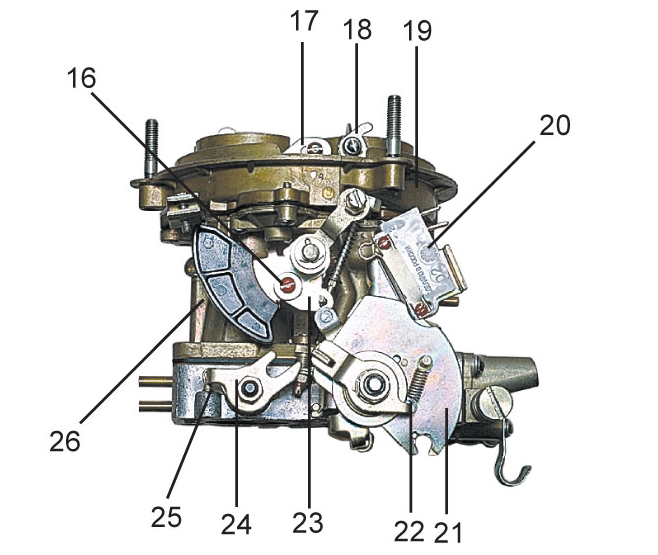

Как отрегулировать карбюратор

Регулировка карбюратора на Газели с 402 двигателем обеспечивает надежную работу двигателя. Последовательность работы:

• прогреть машину;
• удалить ограничитель вращения узкой отверткой;
• определить положение винта с максимальной частотой вращения;
• установить повышенную частоту вращения;
• при работающем на холостом ходу двигателе произвести затяжку винта качества.

Регулировка заканчивается при падении частоты вращения до 120 оборотов в минуту.

Настройка зажигания

Последовательность установки зажигания:

1. Совмещение средней риски на валу двигателя на крышке ГБЦ. Момент сжатия на 1 цилиндре выявляется с помощью открытия крышки.
2. Установка бегунка напротив внутреннего контакта, подключенного с помощью кабеля к свече.
3. Ослабление болта октан-корректора гаечным ключом
4. Настройка шкалы на нулевой показатель.
5. Ослабление болта, фиксирующего пластину октан-корректора.
6. Поворот корпуса трамблера до полного совмещения меток.
7. Закрутка болтов.

Во время ремонтных работ потребуется знание и учет особенностей 402 двигателя: момент затяжки, величины зазора клапанов, крутящего момента и других технических характеристик.

Читайте также:

Оцените автора

Аккумулятор на «Газели»

С. Ионес

С началом зимы перед владельцами отечественных, особенно неновых автомобилей, остро встаёт проблема холодного пуска. И «Газель» – не исключение. Конечно, для уверенного запуска двигателя нужно промыть и отрегулировать карбюратор, правильно выставить зажигание, ввернуть хорошие свечи, наконец, залить соответствующее сезону масло в картер. Однако вспомним классическую фразу из бессмертного кинофильма: «со старым аккумулятором – это не жизнь».

Именно для аккумулятора зима – по-настоящему тяжелое время. От выгодного или невыгодного протекания в нём и на нём электрохимических процессов будет зависеть, хватит ли мощности провернуть стартер, или придется «прикуривать», а может заводиться с буксира и потом на протяжении всего рейса ни при каких обстоятельствах не глушить двигатель.

В большинстве случаев перед зимой нет нужды платить деньги за новую батарею: достаточно просто правильно обслужить ту, что есть. Вспомним сервисные операции, знакомые всем бывалым автомобилистам. Очистим корпус аккумулятора от грязи: её в моторном отсеке «Газели» за лето набирается много. Для этого чаще всего бывает достаточно простой воды. Особое внимание следует уделить верхней части с выводными штырями – после обслуживания она должна быть не только чистой, но и сухой.

Если батарея «обслуживаемая», проверим плотность электролита, если нужно, добавим дистиллированную воду и полностью зарядим. Благо, и дистиллированная вода, и зарядные устройства давно лежат в каждом магазине. А сначала промоем водой, а затем почистим шкуркой выводные штыри на батарее и клеммы на силовых проводах автомобиля. Надёжно закрепим клеммы и покроем их пластичной смазкой, чтобы защитить от капелек электролита и других нежелательных контактов.

Некоторых операций можно избежать, если у вас необслуживаемый аккумулятор.

Его достаточно просто содержать в чистоте. Стоит такой аккумулятор несколько больше, чем «обслуживаемый», но многие водители, имевшие с ним дело и уважающие себя, считают, что на этом не следует экономить. Служить он будет не один год, и при грамотной эксплуатации, возможно, доживёт до продажи машины. Важно только следить, чтобы контрольный «глазок» на нём постоянно показывал полный заряд. Кстати, именно этот индикатор указывает, хватает генератору сил нормально заряжать батарею, или пора искать неисправности.

В инструкции по эксплуатации завод рекомендует использовать на «Газели» с «402-м» и «406-м» двигателями «легковую» батарею 6СТ-55. В самом деле, для уверенного запуска исправного и отрегулированного мотора ЗМЗ может, и достаточно 55 А·ч, но только для нового автомобиля или для любого в тёплое время года. И специалисты, и водители сходятся во мнении, что для нормальной эксплуатации неновой «Газели» необходим более ёмкий аккумулятор. На то, чтобы раскрутить двигатель довольно большого рабочего объёма, требуется энергия.

К тому же в процессе эксплуатации несколько «плывут» регулировки карбюратора и зажигания, что добавляет стартеру работы. Наконец, в старые изношенные двигатели ради некоторого повышения давления в системе смазки заливают более густое масло.

Даже с батареями ёмкостью 60 А·ч рискуют ездить, по нашим наблюдениям, немногие. Чаще всего встречаются батареи ёмкостью 65–75 А·ч. Но некоторые водители приобретают мощные батареи по 85–90, а то и 100 А·ч. Но это уже, по мнению специалистов, выброшенные деньги. Отремонтировать генератор будет дешевле…

Батарея увеличенной ёмкости, без сомнения, требуется машинам с дизелем ГАЗ-560. Также увеличенная ёмкость батареи полезна, если машину оснастили предпусковым подогревателем. За полчаса работы он успевает «съесть» несколько ампер-часов, равноценных одной-двум попыткам пуска.

Стандартная аккумуляторная площадка «Газели» довольно большая. На неё свободно встает батарея длиной до 31 см и шириной до 20 см. Ничто не мешает подобрать в этих габаритах батарею увеличенной мощности. Кроме того, площадка выполнена съёмной. Она закреплена на моторном щите четырьмя болтами. Это позволяет на её место поставить увеличенную. Благо, они имеются в магазинах запчастей.

Как водится, всякое достоинство оборачивается недостатком. Опытные водители рекомендуют периодически подтягивать крепления площадки: со временем они ослабевают, и площадка начинает «шататься». Чтобы подтягивать реже, под болты можно подложить шайбы-гроверы. У плохо закреплённой площадки достаточно быстро трескаются и отрываются «уши» кронштейнов. Если под рукой есть сварочный аппарат, которым можно пользоваться в любое время и бесплатно, площадку можно восстановить, в остальных случаях проще купить новую: стоит она недорого.

Вопрос о замене площадки встаёт и по другой причине – «кипящий» аккумулятор забрызгивает её кислотой. Полностью слезает краска, активно развивается коррозия, довольно быстро съедающая площадку почти полностью. У подержанных машин это встречается часто. Но пока болезнь не запущена, ржавую площадку можно спасти. Кроме того, от кислоты страдает и моторный щит, который в любом случае придётся восстанавливать: уж его-то «малой кровью» не заменишь.

Сначала металлической щёткой удаляем остатки краски, грязь и слои рыхлой ржавчины, потом обрабатываем поверхность преобразователем ржавчины. Если есть возможность, пескоструим. Далее возможны варианты. Первый – грунтовать и красить площадку и участок щита как другие кузовные панели. Тем более что небольшую по размеру площадку, снятую с машины, легко подвергнуть «горячей сушке». Можно закрасить очищенные поверхности «антигравием» или битумной мастикой, предназначенной для обработки днища. Наконец, как вариант, просто «облить» «Мовилем».

Чтобы защитить покрытие площадки от кислоты, специалисты рекомендуют поставить под аккумулятор резиновый коврик, стоящий копейки. Некоторые водители идут дальше. Специальный коврик для аккумулятора, по их мнению, мал, не защищает моторный щит, а иногда – и края площадки. Из старого коврика для пола кабины вырезают большой кусок. Таких размеров, чтобы хватило полностью укрыть саму площадку, половину загнуть вертикально вверх и заслонить от аккумулятора часть моторного щита. «Резинку» лучше поставить ещё на новом автомобиле. А после ремонта площадки она станет залогом того, что затраченные усилия не пропадут даром.

Нередко можно видеть машины, и не только «Газели», у которых отсутствуют крепления аккумулятора. Батарея у них «висит» только на проводах. С незакрепленной батареей, как правило, ездят в трёх случаях. Во-первых, так делают, когда часто приходится снимать на ночь с машины старый аккумулятор и нести на зарядку. Во-вторых, не привинчивают батарею те, кому приходится постоянно переставлять аккумулятор с одного автомобиля на другой. Например, некий «экономный» водитель долгое время использовал один и тот же аккумулятор на «рабочей» «Газели» и «семейных» «Жигулях». И, наконец, просто изза разгильдяйства.

Может ли у «Газели» незакреплённый аккумулятор «улететь» вперед? Такое, по словам бывалых, хоть редко, но случается. Например, если попасть передним правым колесом в открытый колодец, стукнуться на скорости о бордюр. Наконец, при ДТП. Автомобиль резко останавливается, зато аккумулятор продолжает двигаться, ведь у «Газели» моторный отсек скомпонован так, что этому ничего не мешает. Провод «массы» обрывается, плюсовой летит вперед вместе с батареей, которая выбивает правую фару, и гибнет сама. Будь аккумулятор закреплён, возможно, машина ушла бы с места столкновения своим ходом. Да и ущерб оказался значительно меньше.

В случаях, когда необходимо часто снимать аккумулятор, водители предлагают «народное» средство, позволяющее обойтись без болтов и «барашков». Батарею, по их мнению, можно притянуть к аккумуляторной площадке и моторному щиту резиновым жгутом-эспандером с крючками на конце. Таким, какой используют, чтобы закрепить груз в кузове или на верхнем багажнике.

Специалисты же настаивают , что батарея должна быть жестко закреплена. Прежде всего, незакреплённый или прикрученный эспандером аккумулятор на дорожных неровностях прыгает и бьётся о площадку. У машины с достаточно жесткой подвеской это особенно ощутимо. От ударов осыпается активная масса. В худшем случае это приведёт к короткому замыканию банки, и аккумулятор, который мог ещё послужить, отправится на помойку.

Заводской кронштейн крепления батареи расположен посередине площадки. Он выполнен в виде «захвата» с болтом, как у нынешних легковых машин. Поэтому желательно применять современные батареи с «карнизом» в нижней части корпуса. Резьбу болта, кстати, тоже лучше защитить от попадания кислоты пластичной смазкой. Но на случай установки аккумулятора старого образца в эбонитовом корпусе на торцах площадки предусмотрены отверстия, позволяющие использовать крепёж батареи старого образца, применявшийся на машинах прежних выпусков.

«Газели» на заводе оснащают выключателем «массы». Расположен он под капотом. Среди водителей нет единого мнения, способствует ли лучшей сохранности аккумулятора отключение «массы» на время ночной стоянки. Обычно, даже на стоящем автомобиле, остаются включенными приборы: сигнализация и магнитола, работающие в режиме ожидания, постоянно идущие часы.

Они потребляют так мало тока, что после ночной стоянки, даже на морозе, на запуск мотора энергии хватит, и ежедневно выключать «массу» не обязательно. Более того: при отключении электричества не работает сигнализация, «сбиваются» настройки магнитолы, бортового компьютера, радиостанции. Если у машины двигатель ЗМЗ-406 с инжектором, при выключении «массы» у системы впрыска топлива настройки встанут «по умолчанию».

Но если машина простаивает несколько дней, а тем более неделю, разряд батареи уже может стать ощутимым. Выключенная «масса» позволяет избежать подобных потерь. Кроме того, аккумулятор не «сядет», если вы случайно забыли выключить какой-нибудь из мощных приборов.

Но главное условие уверенной работы аккумулятора при любой погоде заключается в исправности генератора, а также в соответствии мощности генератора и количества тока, потребляемого штатными и дополнительными приборами, установленными на машину. Но это – тема отдельного разговора. И не одного.
