Ремонт автомобильного зарядного устройства: как отремонтировать и устранить неисправности

Июн 29 2023

Содержание

как отремонтировать и устранить неисправности

02.03.2023

Для подзарядки АКБ используется специальный прибор, который, как и любое другое электрооборудование, может выйти из строя. Следуя пошаговой инструкции, ремонт зарядного устройства для автомобильного аккумулятора легко произвести в домашних условиях.

При демонтаже АКБ не допускается замыкание плюсового и отрицательного зажимов, подключенных к батарее. Это станет причиной замыкания в бортовой сети, что приведет к катастрофическим последствиям. Может произойти поломка электронного блока управления и даже выход из строя всего электрооборудования.
Если восстанавливать работу зарядного прибора автовладелец будет самостоятельно, надо с внимательностью подойти к выбору комплектующих деталей. Не допускается использование составляющих, не соответствующих элементам, установленным на плате. Это может привести не только к поломке самого зарядного прибора, но и к выходу из строя аккумулятора.
При проверке ЗУ после ремонта АКБ надо будет подзарядить. Выполняя эту задачу, обязательно надо открутить пробки на банках устройства, если аккумулятор обслуживаемый. В противном случае возможно закипание раствора электролита. В теории может возникнуть взрыв аккумулятора.

Для диагностики аккумуляторная батарея подключается к ЗУ и производится замер величины напряжения. Процедура измерения выполняется на клеммных зажимах, которые идут от бортовой сети к АКБ. Для измерения используется мультиметр. В идеале эта величина должна составить около 14,4 вольт.

Для проведения диагностики необходимо разряженный аккумулятор соединить с зарядным прибором через тестер. Клеммы мультиметра устанавливаются между клеммным зажимом и самим контактом АКБ. Величина силы тока, которая подается на аккумулятор, должна быть около 10% от общей емкости батареи. Если полученные значения не соответствуют норме, то ЗУ нерабочее и его надо менять либо ремонтировать.

При отсутствии тестера диагностику зарядного прибора допускается произвести по другой схеме. Вместо мультиметра будет использоваться обычная лампа, рассчитанная на работу в 12-вольтной сети. Подключение источника освещения выполняется аналогичным образом. Если в результате соединения лампа загорелась, это говорит о корректной работе зарядного прибора. В случае, если световой источник не включился, ЗУ подлежит ремонту.

Для диагностики этой составляющей необходимо подать напряжение на зарядное оборудование. Если диодный мост нерабочий, то ток можно увидеть как на выходе, так и на входе. Иначе выполняется диагностика каждого диодного элемента составляющей. Если диоды работоспособны, то величина сопротивления с одной стороны будет минимальной, а с другой стороны — стремиться к бесконечности. Нерабочие диодные элементы подлежат удалению и замене на новые.

Если предыдущие действия по диагностике не дали результатов, выполняется проверка работы амперметра. Простой вариант убедиться в работоспособности устройства — соединить клеммные зажимы друг с другом. Если в результате выполненных действий появилось напряжение, но до этого оно отсутствовало, то амперметр подлежит замене или ремонту.

Процедуру проверки и восстановления работоспособности следует начинать после отключения ЗУ от сети. Осторожно производится демонтаж крышки, для этого отверткой выкручиваются саморезы, после чего выполняется диагностика электроцепей. При ослаблении контактных элементов, их заново припаивают с помощью обычного паяльника.

Иногда проблема кроется в выходе из строя либо расплавлении пластиковых соединений между составными компонентами оборудования. Тогда замена поврежденных деталей выполняется самостоятельно с помощью паяльника и подручных материалов. Если электроцепи и контакты на соединениях целые, то диагностике подлежат остальные детали устройства.

С использованием мультиметра необходимо выполнить проверку уровня напряжения в начале электролинии, на входе. Рабочий параметр замеряется по проводнику из места, где кабель подключается к трансформаторному устройству.

Выполняется диагностика трансформаторного устройства. Замеряется напряжение, если оно присутствует, то трансформаторный узел рабочий, если нет, то выполняется диагностика галетного переключателя. При нерабочем переключательном устройстве выходного напряжения на линии не будет на выходе, но оно будет присутствовать на входе.

Средняя часть схемы, на которой расположено пять транзисторных элементов, представляет временное реле с ключами, использующимися для управления тиристорами. Благодаря последним зарядное оборудование функционирует в режиме «Реле». Данный узел в рассматриваемом примере выполнен на отдельной схеме.
На второй плате располагаются регулировочный узел зарядного тока, снизу, а также механизм регулировки тиристорными элементами. Эти детали предназначены для определения параметра тока. Здесь же расположены тиристоры, использующиеся для обеспечения функционирования устройства в режиме «Реле», а также механизм автоматической защиты платы. Он функционирует на транзисторных устройствах VT1 и VT2. Если визуальная диагностика платы показала наличие оборванного проводника, контакт припаивается обратно.
Производится активация оборудования. Если световой индикатор «Сеть» загорелся, но на клеммах напряжения нет, значит, заряд отсутствует. Выполняется диагностика диодных элементов VD1 и VD2. Если эти элементы нерабочие, то они подлежат замене. Для отсоединения детали выпаиваются из посадочного места, затем производится пайка новых элементов.
Следующим этапом будет диагностика тиристорных элементов VS1 и VS2. Деталь не должно пропускать ток в обоих направлениях — это говорит о ее неработоспособности. Пробитые детали можно проверить с помощью мультиметра, но для выявления проблемы необходимо будет собрать пробник для диагностики. Вышедшие из строя детали подлежат замене путем демонтажа и пайки новых элементов.
Когда диагностика всех полупроводниковых компонентов будет завершена, выполняется проверка электролитических конденсаторов. Надо убедиться в отсутствии высокого тока утечки и потери емкости деталей. Вышедшие из строя конденсаторные элементы также подлежат замене.
Выполняется сборка зарядного оборудования и производится его активация. Если устройство успешно функционирует во всех режимах, то процедуру ремонта можно считать завершенной. В случае если ЗУ работает только в режиме активной нагрузки, продолжается диагностика неисправностей.
При активированном тумблере S1 происходит замыкание выводов коллекторного устройства, а также эмиттера транзисторной детали VT1. Это позволяет произвести деактивацию механизма автоматической защиты на транзисторах VT1 и VT2. Если при отключенном тумблере переход от коллекторного устройства до эмиттера не открывается, то диагностировать надо детали VT1 и VT2, а также С2.
После проверки выполняется сборка зарядного оборудования и диагностика его работы во всех режимах. Если менялись резисторные элементы, может потребоваться регулировка времени разряда при функционировании в режиме «Реле». Временной параметр необходимо выставить в диапазоне от десяти до пятнадцати секунд. В случае если вместо постоянного резисторного элемента R18 использовалась деталь подстроечного типа, то выполняется корректировка зарядного времени до 1,5-2 минут.

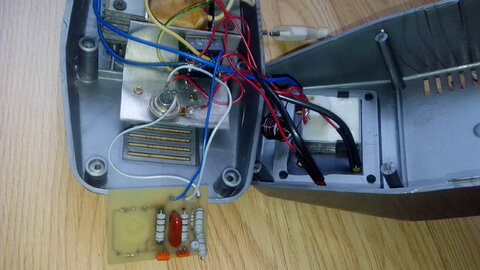

Схема диагностируемого зарядного оборудования Демонтаж корпуса устройства для визуальной диагностики Проверка силового трансформаторного узла амперметром
Видео «Наглядное руководство по ремонту ЗУ»
Пользователь Николай Тяни-Толкай представил наглядную инструкцию по самостоятельному обнаружению неполадок в работе зарядного оборудования и их ликвидации.
