Как отрегулировать клапана на ВАЗ 2107

Исправная работа клапанов является залогом эффективной работы двигателя, поэтому очень важно знать, как отрегулировать клапана на ВАЗ 2107 в случае необходимости.

Если клапана отрегулированы неправильно

Неправильная регулировка клапанов двигателя внутреннего сгорания приводит к достаточно серьезным негативным последствиям, таким как:

• прогар коленчатого вала;
• выход из строя сальников клапанов двигателя;
• существенное увеличение расхода моторного масла и топлива и т.д.

Когда клапана нуждаются в регулировке

Ориентируемся на пробег

Не следует откладывать процедуру регулировки клапанов, если:

• был произведен ремонт газораспределительного механизма любой сложности;
• в районе крышки, закрывающей головку блока цилиндров, периодически слышен посторонний шум;
• после последней регулировки клапанов автомобиль проехал более 15-20 тыс. км.;
• мощность двигателя ощутимо снизилась;
• увеличился расход топливной смеси.

Предварительные подготовительные работы

Рожковые ключи

Выполнение даже самых незначительных ремонтных работ требует тщательной подготовки. В данном случае предварительные работы можно разделить на два типа:

Подготовка транспортного средства. Перед началом любых ремонтных работ кузов машины желательно тщательно вымыть, а подкапотное пространство вычистить от частиц грязи и пыли. Если этого не сделать, то грязь может попасть в мотор после того, как будет вскрыта крышка головки. После процедуры чистки автомобиль следует установить на ровную поверхность и надежно зафиксировать его на месте при помощи стояночного тормоза и противооткатных упоров. Осуществлять регулировку клапанов, равно как и любые другие ремонтные работы, следует только при хорошем и равномерном освещении. Если естественное или гаражное освещение не позволяет комфортно производить регулировку, необходимо установить дополнительные источники света.

Храповичный ключ

Подготовка необходимых для работы инструментов.

В данном случае для качественного выполнения поставленной задачи необходимо иметь в наличии рожковые ключи с величиной зева 13 и 17 мм, храповичный ключ с величиной зева 38 мм, щуп толщиной 0,15 мм.

Специалисты советуют не забывать о том, что лучше всего осуществлять регулировку при остывшем двигателе. В этом случае величина зазора между каждым рычагом и кулачком будет составлять не более 15 мм (с допустимой погрешностью, находящейся в диапазоне от 0,02 до 0,03 мм).

Процесс регулировки

1. Первым делом необходимо снять крышку воздушного фильтра, которую удерживают три крепежные гайки. Для того чтобы их выкрутить, нужно использовать торцевой ключ с размером зева 10 мм.
2. После демонтажа воздушного фильтра его корпус следует отсоединить от карбюратора. Это возможно сделать после того, как торцевым ключом, имеющим размер зева 14 мм, будут выкручены четыре крепежные гайки.
3. Далее демонтажу подлежит корпус воздушного фильтра и опорная пластина, после чего можно приступить к отсоединению троса, который управляет воздушной заслонкой, и тяги привода карбюратора.
4. Клапанную крышку нужно снимать после того, как будут удалены все крепежные гайки (используется торцевой ключ с зевом на 10 мм).
5. После выполнения данных работ необходимо проверить степень натяжения цепи ГРМ. В случае ее провисания цепь надо подтянуть.
6. Затем, используя храповичный ключ, коленчатый вал необходимо провернуть до полного совпадения меток, нанесенных на шкив и на корпус распределительного вала, и только после этого можно начинать непосредственно процесс регулировки.
7. Первыми регулируются клапана №6 и №8. Для этого щуп вставляется в зазор между кулачком и рычагом, после чего оценивается усилие, с которым он туда проходит. Щуп не должен застревать в зазоре и не должен беспрепятственно в нем двигаться. Наиболее оптимальным результатом считается такая регулировка клапанов, при которой щуп входит в зазор с незначительным защемлением.
8. После регулировки 6-го и 7-го клапанов коленчатый вал надо прокрутить по часовой стрелке на 180⁰ и повторить процедуру регулировки с клапанами №4 и №7. Далее коленчатый вал следует прокручивать на 180⁰ еще два раза для регулировки клапанов №1 и №3, №5 и №2. Не рекомендуется осуществлять регулировку клапанов в произвольном порядке, т.к. это с большой долей вероятности приведет к тому, что система газораспределения будет работать со сбоями.
9. На заключительном этапе желательно заменить старую прокладку клапанной крышки на новую.

Величина зазора регулируется в такой последовательности:

• Регулировочный болт надежно фиксируется при помощи рожкового ключа с зевом 13 мм.
• Контргайка слегка отпускается при помощи рожкового ключа с зевом 17 мм.
• Регулировочный болт поворачивается в ту или иную сторону для выставления требуемой величины зазора.
• Контргайка затягивается обратно.

Результат успешного проведения наладочных работ

Если зазоры клапанов были выставлены грамотно, то все цилиндры будут работать с максимальной эффективностью, а срок эксплуатации самих клапанов существенно увеличится.

Фото

Проводим регулировку клапанов ВАЗ 2107

Проворачиваем коленвал

Добиваемся совпадения метки коленвала и ВМТ

Поворачиваем распредвал и бегунок трамблера на 90 градусов

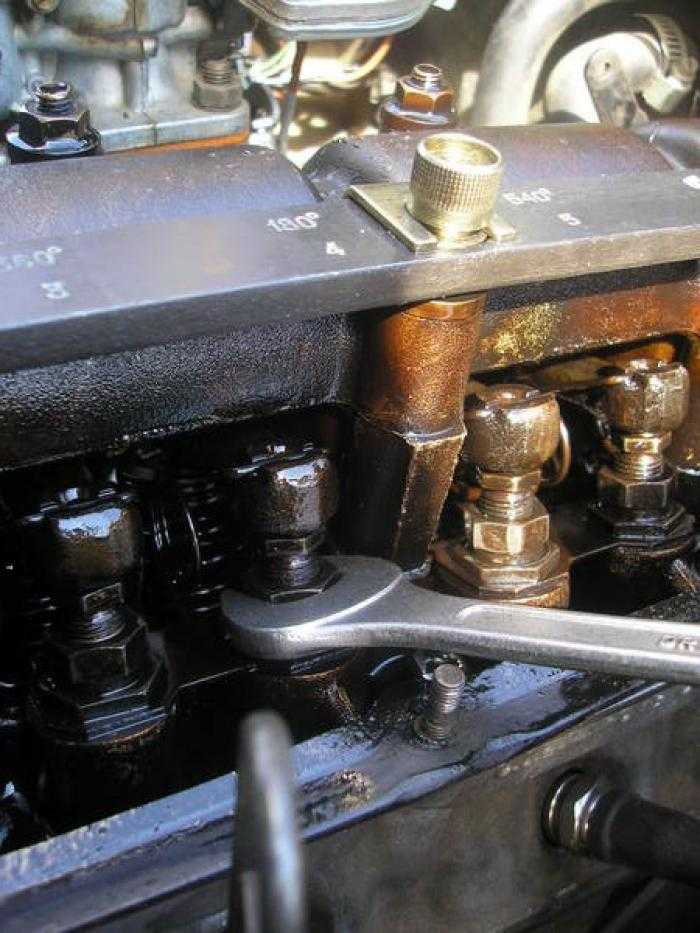

Регулируем тепловой зазор ключом на 17

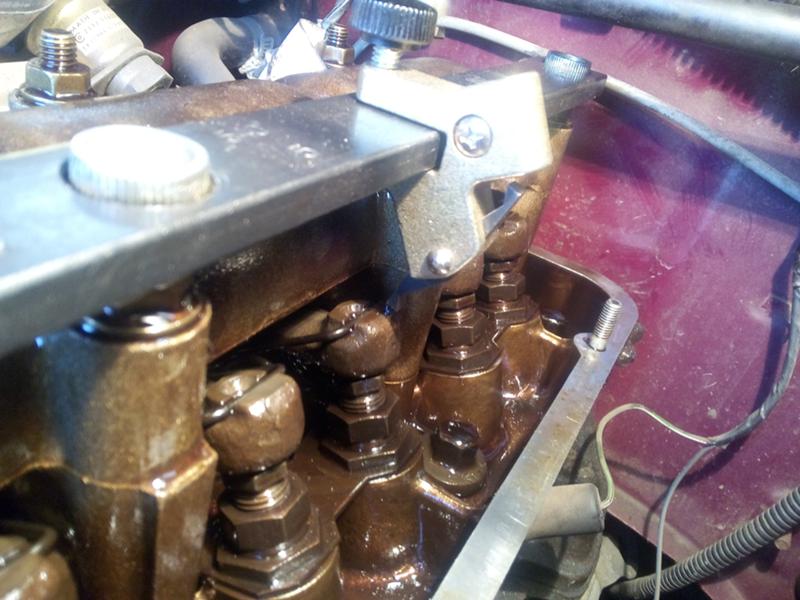

Вставляем щуп

Вращаем регулировочный болт ключом на 13

Регулируем клапана на “классике” ВАЗ 2101-ВАЗ 2107 – Ремонт ВАЗ. Техническое обслуживание автомобилей своими руками.

Почему важна правильная регулировка клапанов? Как самостоятельно произвести регулировку клапанов на автомобилях ВАЗ (классика)? Это те вопросы, которые будут затронуты в предлагаемом материале по ремонту и техническому обслуживанию ВАЗ.



---

Зачем производится регулировка клапанов

Газораспределительный механизм автомобиля устроен таким образом, что между частями толкателя и клапана, должен быть тепловой зазор. Заводом-изготовителем установлена величина теплового зазора, которая должна быть 0,15 мм. Это тот допуск, который рассчитан на расширение металла при его нагревании. При отсутствии этого зазора, газораспределительный механизм двигателя будет функционировать не правильно, что может привести к негативным последствиям и к выходу из строя силового агрегата.



Признаки неправильной регулировки клапанов

Если тепловой зазор меньше чем положено, то после нагревания двигателя происходит не полное закрытие клапана, что приводит к уменьшению компрессии в цилиндре и соответственно падению мощности.

Если тепловой зазор больше, тогда клапан при открытии имеет не достаточный просвет, что приводит к уменьшению подачи топливной смеси в камеру сгорания и не достаточному выходу из нее отработанных газов.



Руководство по регулировке клапанов ВАЗ (классика)

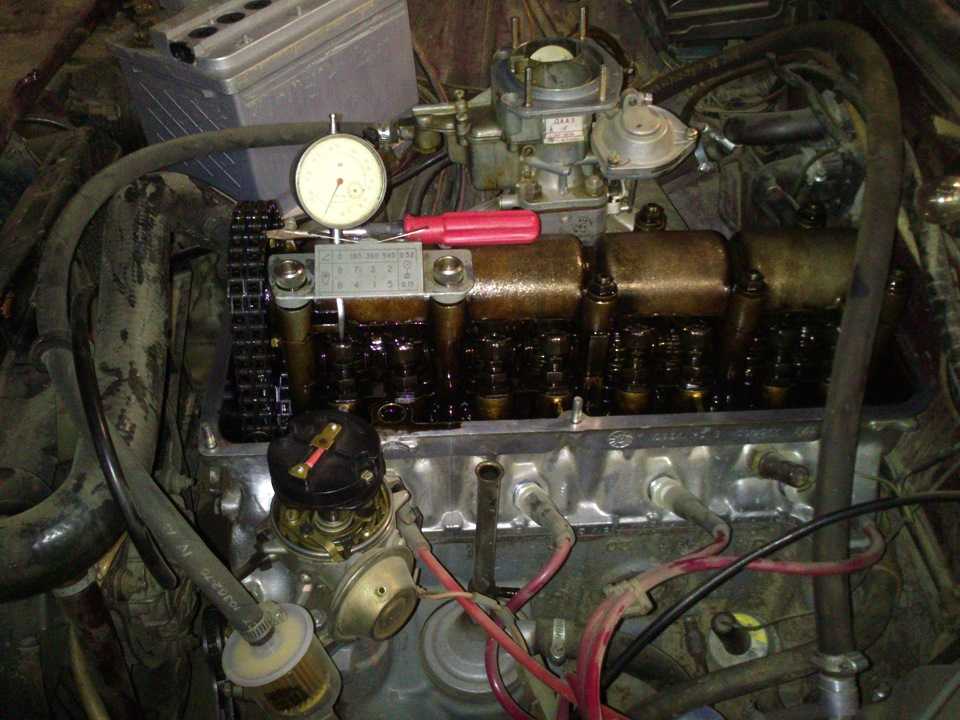

Прежде чем приступить к регулировочным работам сразу хочется отметить, что регулировка клапанов ВАЗ производится только на холодном двигателе. Из необходимых инструментов вам понадобятся ключи на «13» и «17» и регулировочный щуп. Чтобы произвести регулировку необходимо ослабить контргайку регулировочного болта и поворачивать его до тех пор, пока не будет достигнут необходимый зазор.

При регулировках важно помнить!!!

1. Если в зазор щуп проходит с небольшим усилием – регулировка не требуется.
2. Если щуп не проходит или наоборот входит слишком свободно – необходима регулировка



1. Снимаем клапанную крышку

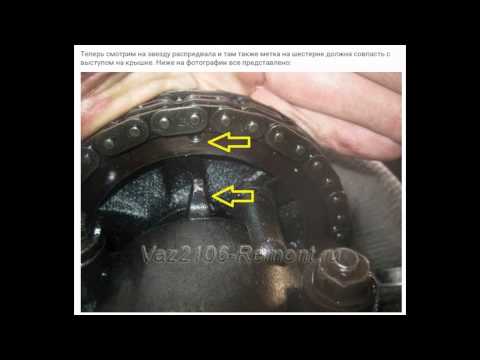

2. Поворачиваем коленвал до тех пор, пока не совпадут метки на шкиве распредвала и корпусе пенала подшипников.
3. Первыми регулируем 6-й и 8-й клапаны
4. Затем проворачиваем коленвал по часовой стрелке на 180 градусов и производим регулировку 4-го и 7-го клапанов.
5. Следующий оборот на 180 градусов – регулировка 1-го и 3-его клапанов
6. И последний оборот коленвала – 5-ый и 2-ой клапан.

Угол поворота коленчатого вала	№ регулируемых клапанов (кулачков)
0°	8 и 6
180°	4 и 7
360°	1 и 3
540°	5 и 2



Видео по регулировке клапанов ВАЗ (классика)

Как часто необходимо регулировать клапана

Регулировка клапанов ВАЗ должна производиться после ремонта двигателя, а также после снятия и установки головки блока цилиндров. Также не следует забывать, что во время эксплуатации автомобиля детали имеют естественный износ, что может повлечь за собой увлечение теплового зазора. Следовательно, периодичность регулировки клапанов должна быть каждые 20-30 тыс. км пробега.

Опубликовано 20.08.2022Автор: admin

В рубрике Двигатель ВАЗ Отмечено Ремонт ВАЗ-2106

Регулировка клапанов ВАЗ 2107 своими руками

Пожалуй, мало кто из автовладельцев придавал особое значение газораспределительному механизму. Но на самом деле он играет далеко не последнюю роль в системе ДВС. От того, насколько правильно и своевременно будут закрываться и открываться клапаны этого механизма, будет зависеть работоспособность двигателя. Соответственно, эти значения влияют на динамику автомобиля, его разгон, мощность и расход топлива в целом. А для того, чтобы клапаны функционировали бесперебойно, между ними устанавливается специальный зазор, который иногда может менять свои значения в процессе эксплуатации. В сегодняшней статье мы подробно опишем порядок регулировки клапанов ВАЗ 2107 и узнаем, с какой периодичностью следует выполнять эту работу.

примечание

Прежде чем продолжить, дайте двигателю остыть. Регулировка клапанов ВАЗ 2107 всегда проводится только при остывшем моторе.

Приступая к работе

Для начала необходимо снять крышку ГБЦ и установить поршень (на «классических» двигателях это 4 по счету) в положение ВМТ. Далее переходим к настройке самого зазора. Для начала регулируются шестой и восьмой клапаны. Важно помнить, что счетные механизмы производятся с передней части автомобиля. Далее берем в руки специальный щуп и вставляем его в щель. Если она движется свободно или, наоборот, с трудом проходит, то зазор между створками не соответствует нормальным значениям. Это можно исправить всего двумя рожковыми ключами. Для этого ослабьте контргайку и регулировочный винт. Последний корректируется до тех пор, пока датчик не покажет нормальные значения. Помните, что у автомобиля ВАЗ 2107 зазор между клапанами всего 0,15 мм.

После регулировки каждой пары клапанов всегда проворачивайте коленчатый вал на 180 градусов. Делайте это до тех пор, пока мы не настроим все значения. Все, на этом этап регулировка клапанов ВАЗ 2107 завершена. Выставив оптимальные значения, установите все обратно.

Полезный совет автолюбителю

При регулировке зазора помните, что иногда после затяжки контргайки прорезь может немного уменьшиться. Поэтому устанавливайте значения чуть больше 0,15 миллиметра. Однако при окончательном измерении зазора расхождений быть не должно. При погрешности не менее 0,01 и более миллиметра регулировка клапанов ВАЗ 2107 производится заново.

Как часто это работает?

Стоит отметить, что регулярность установки зазоров в автомобилях семейства «классика» не такая, как в сравнении с младшими моделями 2108-2109. Регулировка клапанов ВАЗ 2107 производится с интервалом 10-15,5 тысяч километров пробега, тогда как у автомобилей «девятого» семейства этот показатель может достигать отметки в 30 тысяч километров. Это связано с менее надежными технологиями, применяемыми при разработке агрегатов. Однако не стоит быть уверенным, что до 10 тысяч на вашем автомобиле не потребуется регулировка клапанов.
