Регулировка клапанов ВАЗ 2101 — пошаговая инструкция

19.02.2018 admin ВАЗ 2101 Ответить на комментарий

От того, насколько хорошо отрегулированы клапаны, зависит в целом работа двигателя. И это не громкие слова, но реальность: запуск мотора, стабильность его работы, мощность двигателя, расход топлива — все эти факторы зависят напрямую от качества регулировки клапанов. Эту процедуру можно доверить и мастерам на СТО, но знающий человек легко научится проводить её самостоятельно. И тем самым одновременно и упростит себе жизнь, и обеспечит безопасность своим близким.

Необходимы для регулировки клапанов ВАЗ 2101 следующие инструменты:

• набор отвёрток;
• набор торцовых и рожковых ключей;
• прибор для регулировки зазора между рычагами и кулачками распределительного вала (или плоский щуп А.95111 толщиной 0,15 мм).

Стоит также иметь в запасе прокладку крышки клапанов. Она может порваться в процессе работы, а отсутствие запасной омрачит всё удовольствие от работы.

Прежде, чем начать работу, следует проверить температуру двигателя: работы следует проводить на холодном, температурой не выше +20 градусов Цельсия.

1. Достать воздушный фильтр, снять корпус воздухоочистителя. Для этого нужно снять крышку воздухоочистителя, извлечь воздушный фильтр, отвинтить гайки (понадобится ключ на 8), снять шланги. Что касается шлангов, то маленький идёт со стороны карбюратора, большой — снизу. После того, как шланги отсоединены, можно снимать корпус. Кстати, трос подсоса нужно отключить тоже (пригодятся ключ на 8 и плоская отвёртка).
2. Снятие крышки клапанов. Отключаем тягу газа, снимаем шайбочку и пружинку, свинчиваем гайки, удерживающие крышку клапанов. Всего гаек 8, ключ для них — это ключ на 10. После того, как все гайки сняты, можно снять и крышку.
3. Регулировка.Движок нужно провернуть, причём — до полного совпадения меток на шкиве и передней крышке двигателя, и звёздочке распредвала.

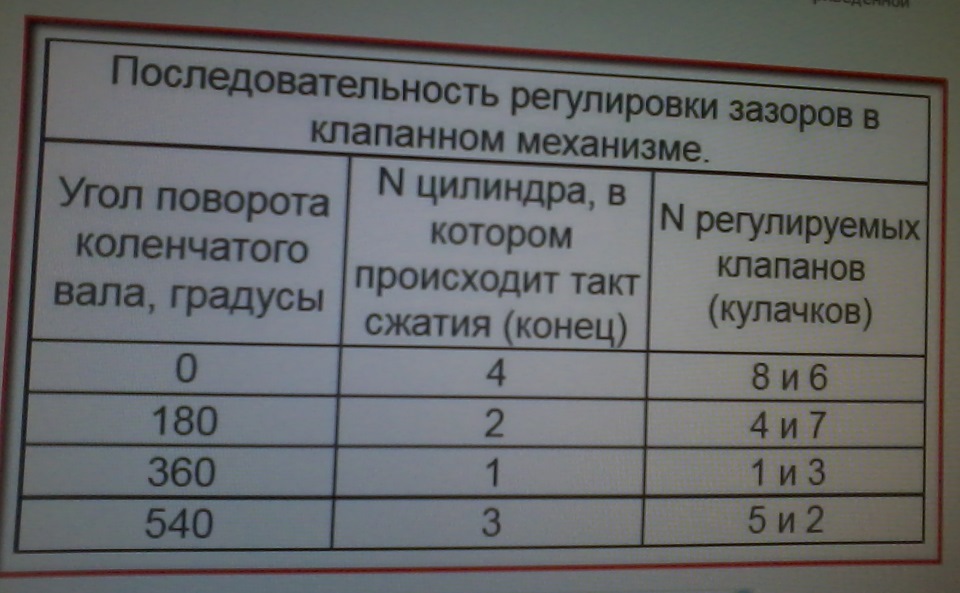

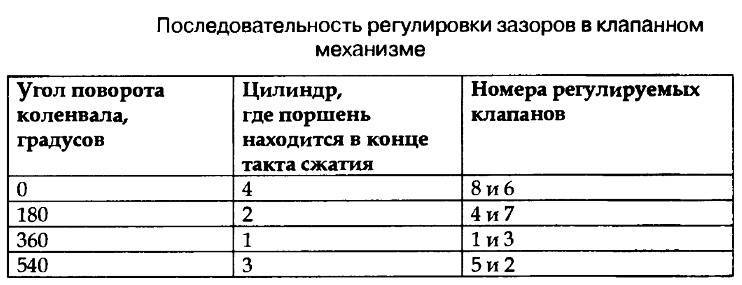

   Пользуясь приведённой таблицей, проверить зазоры в кулачках 6 и 8 (от звёздочки распределительного вала). Для этого щуп устанавливается над рокером и под распределительный вал. Место установки щупа легко увидеть, если взглянуть справа.

   Если щуп ходит свободно, гайку на 17 у соответствующего рокера можно отпустить, а гайку на 13 придержать другой рукой, удерживая её от прокручивания. Гайка на 13 должна быть застопорена гайкой на 17 (с тугим ходом щупа). Финальная дотяжка осуществляется ключом на 17. После чего можно перейти к следующему кулачку.

   Вал двигателя необходимо провернуть на 180 градусов, чтобы метка на звёздочке остановилась, если смотреть со стороны распределительного вала, на уровне примерно «девяти часов». Принципиальное совпадение не слишком важно.

   Кулачки 4 и 7 также регулируются по специальной таблице.

   Снова проворачиваем вал мотора на 180 градусов, метка на звёздочке внизу должна соответствовать «шести часам», а на шкиве коленвала- совпасть. Проводим регулировку 1 и 3 кулачков, согласно таблице.

   Опять проворачиваем вал на 180 градусов, на «три часа» по звёздочке. Регулируем 2 и 5 кулачки.

   После завершения корректировочных работ необходимо проверить все гайки на 17 — они должны быть затянуты плотно, а в зазорах должен туго входить щуп. При необходимости, корректировка проводится прямо на месте, не закрывая крышку. Тут же следует убедиться в состоянии прокладки (может быть, её стоит заменить).

   Точно так же, как и при замене ГБЦ или распределительного вала, затягивать гайки крышки следует от центра к краям. Причём делать это лучше в несколько заходов, постепенно увеличивая силу затягивания.

После того, как все работы проведены в обратном порядке, поводится тестовый запуск. При необходимости дополнительная корректировка может быть проведена тут же. Впрочем, даже большинство новичков обходятся однократной регулировкой клапанов, причём вполне успешно справляются с этой задачей, экономя собственные средства, и при этом ещё и получая удовольствие и повышая самооценку.

С этой статьей так же читают:

Порядок регулировки клапанов ваз 2106

Регулировка клапанов двигателя ВАЗ 2106 производится после обкатки, каждого снятия и установки головки блока цилиндров, а также после каждых 30 тыс. км пробега. Сама процедура регулировки хоть и требует немало времени, однако не отличается особой сложностью, поэтому многие владельцы «шестерок» производят ее самостоятельно.
Для этого понадобятся:
• набор гаечных ключей;
• специальный ключ для проворачивания коленвала;
• отвертка с плоской битой;

• щуп толщиной 0,15 мм для измерения величины зазора;
• новая прокладка под клапанную крышку;
• автомобильный герметик.

порядок регулировки клапанов ваз 2106

1. Автомобиль устанавливаем на ровной поверхности, ставим на ручной тормоз, выключаем передачу. Если двигатель горячий, обязательно даем ему остыть – регулировка проводится только на холодную.
Поднимаем капот, откручиваем и снимаем корпус воздушного фильтра, трос подсоса, тягу акселератора. Далее демонтируем клапанную крышку, убираем прокладку. Желательно выкрутить свечи – так будет легче проворачивать коленвал. Для удобства вытягиваем масляный щуп и снимаем крышку трамблера.

2. Используя специальный ключ, вращаем коленчатый вал по ходу часовой стрелки, пока отметина на звезде вала не совпадет с выступом на крышке подшипников. Желательно сразу на звездочке сделать мелом метки для дальнейшей ориентации положения коленвала. Для этого точно напротив верхней метки, делаем обозначение внизу. Таким же образом размечаем и по горизонтали.

3. Метка на шкиве при этом должна быть расположена напротив метки верхней мертвой точки (ВМТ).

4. В таком положении поршень в четвертом цилиндре находится в самом верху. Приступаем к регулировке зазора 6 и 8 клапана. Для этого берем измерительный щуп и просовываем его между рокером и кулачком распредвала. Он должен проходить с небольшим усилием.

5. Если щуп проходит свободно, или не проходит вообще, зазор нужно регулировать. Ключом на 17 ослабляем контрагайку, а ключом на 13 регулируем зазор, увеличивая или уменьшая его до того момента, пока щуп не будет входить в него с усилием. После регулировки не забываем закручивать контрагайку.

6. Все остальные клапана регулируются аналогично, но в разных положениях коленчатого вала.

После 6 и 8 клапана, проворачиваем коленвал на 1800 и производим регулировку 4 и 7 клапана, далее проворачиваем на 3600 и регулируем 1 и 3, после крутим на 5400 и занимаемся 5 и 2 клапаном.

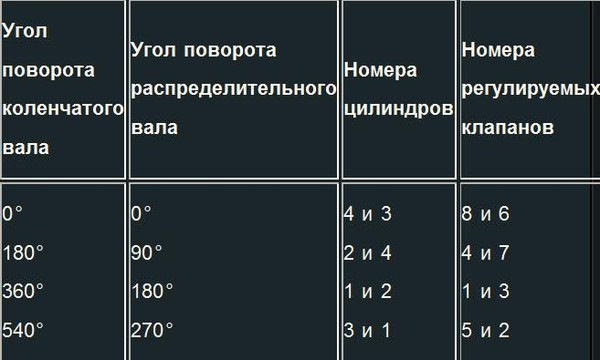

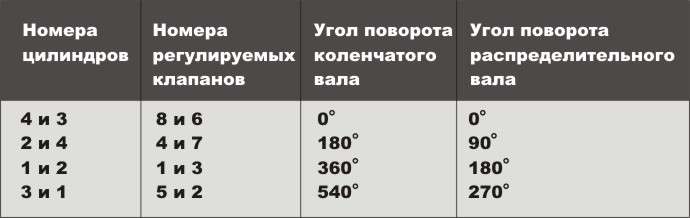

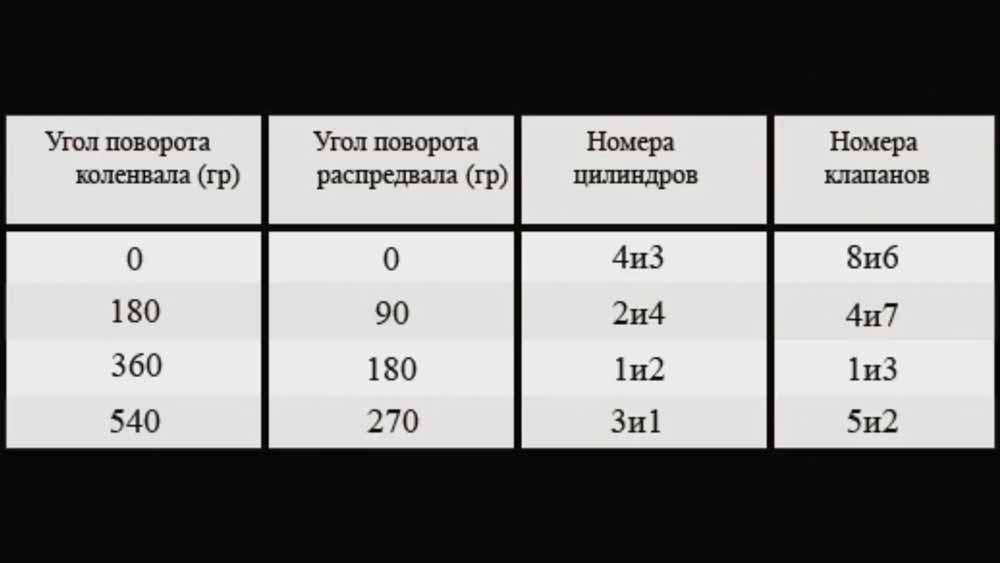

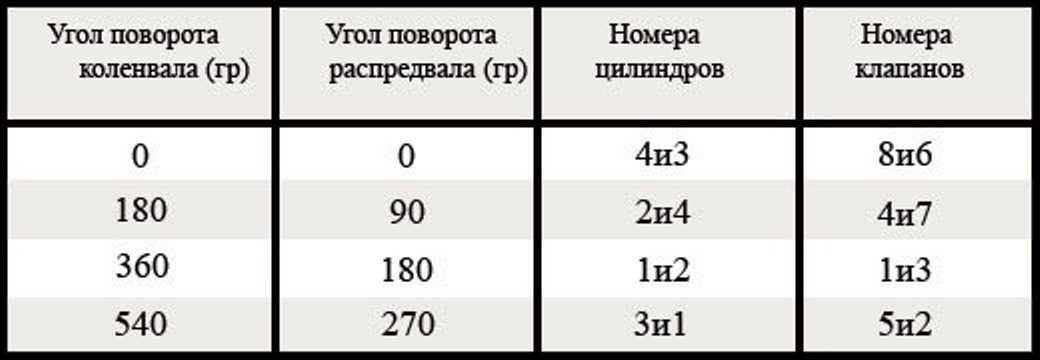

Порядок регулировки с указанием угла поворота коленвала и номеров клапанов обозначен в расположенной ниже таблице.

Величина угла поворота коленвала	Номер цилиндра регулируемых клапанов	Номер регулируемого клапана
0	4, 3	6, 8
1800	2, 4	4, 7
3600	1, 2	1, 3
5400	3, 1	5, 2

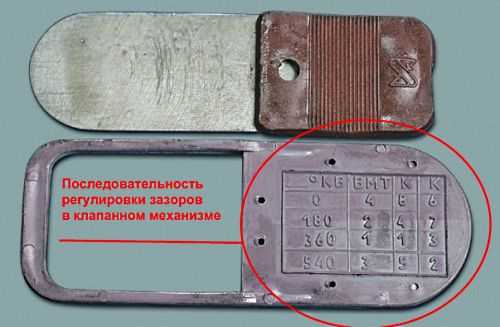

Все эти показатели для удобства очень часто наносят на регулировочные щупы.

После регулировки зазоров рекомендуется прокрутить двигатель, после чего повторить замеры, так как при затягивании контрагаек случается, что он сбивается.

Если все в порядке, устанавливаем клапанную крышку, не забывая про новую прокладку и герметик, а также монтируем тяги акселератора, трос подсоса и крышку трамблера. Возвращаем масляный щуп на место. Вкручиваем свечи. Запускаем двигатель и наслаждаемся его «шепотом».
Так же посмотрите видео по теме: порядок регулировки клапанов ваз 2106:

car tuning simulator — Google Suche

AlleVideosBilderShoppingMapsNewsBücher

Suchoptionen

Car Tuning Simulator — CrazyGames

de.crazygames.com › Casual › Fahren › Auto

Bewertung 8,8/10

(36.065) · Kostenlos · Spiele

Spiele Car Tuning Simulator, добавленный в CrazyGames. Es ist eines der besten Casual Spiele!

Car Tuning Simulator в Steam

store.steampowered.com › app › Car_Tuning_Simul…

Bewertung 6/10

(113) · 0,99 $

Car Tuning Simulator создан для того, чтобы вы могли создать, модифицировать и покрасить свой собственный роскошный автомобиль, а затем отправиться на трассу, чтобы испытать его в действии!

Издатель: Boom Games
Выпущен: 29 октября, 2021

Симулятор автомобильной настройки BEI Steam

Store.Steampowered.com ›Приложение› CAR_TUNING_SIMUTUTURE

BEWERTUNG 6/10

(112) · 0,9

3

70003

(112).

29.10.2021 · Car Tuning Simulator ist so konzipiert, dass Sie Ihr eigenes, luxuriöses Auto erstellen, modifizieren und färben können und es dann auf der …

Издатель: Boom Games
Используемая система: Windows 7/8/8. 1/10
Veröffentlichung: 29. Окт. 2021

Симулятор настройки автомобилей

Videospiel

Alle Angeigen

Entwickler: Boom Games

Genres: Simulationcomplycompeler, Casual Game, Indie Game Und Mehr

HeraUsgeber: Boom Games

.300004 -hildestm.

www.3dtuning.com

Приложение 3DTuning: Car Game & Simulator — это инструмент для конфигурирования 3D-автомобилей и игра одновременно. Приложение 3D-тюнинг дает вам возможность настроить …

Симулятор тюнинга автомобилей | GamePlay PC — YouTube

www.youtube.com › смотреть

30.10.2021 · Car Tuning Simulator разработан таким образом, чтобы вы могли создавать, модифицировать и красить свой собственный роскошный автомобиль …
Dauer: 11:52
Прислан : 30.10.2021

Симулятор тюнинга автомобилей | Heute herunterladen und kaufen — Epic Games

store.epicgames.com › car-tuning-simulator-38ddaf

Auf Lager

07. 01.2022 auf einer stimmungsvollen … 9

play.google.com Bewertung 3,9

(245.732) · Обновления · Android

3DTuning: Car Game & Simulator App является лучшим 3D-Auto-Konfigurator и Spiel. Приложение Die 3D-Tuning-App beetet Ihnen die Möglichkeit, Hunderte von …

Idle Car Tuning: Car Simulator – Приложения в Google Play

play.google.com › store › apps › подробности

Verrückt nach Autosimulatorspielen? Bereit für die Restaurierung und das Tuning von Autos? Versuchen Sie sich als Automechaniker.

3DTuning: Car Game & Simulator 4+ — Магазин приложений : Car Game & Simulator App — это инструмент для 3D-конфигурации автомобилей и игра одновременно. Приложение 3D-тюнинг дает вам возможность настроить …

Car Tuning Simulator — Сообщество Steam

steamcommunity.com › app

0,99 $

Car Tuning Simulator так концептуально, что есть собственные, роскошные автомобили, которые можно модифицировать и модифицировать Strecke testen . ..

Mehrsuchanfragen

Car Tuning Simulator Free

Car Tuning Simulator online

Car Tuning Simulator PC

Car Tuning Games

3D Tuning

Auto Tuning Online

Приложение Car tuning

Car Tuning Simulator steam

Регулировка клапанов на двигателях BMW с одним распредвалом

Во-первых, чтобы закрыть статью прошлой недели о Black Shark: Вискомуфта вентилятора китайского производства за 25 долларов, которую я заказал на eBay пришло. Я установил его, и он решил проблему с горячим запуском. В субботу пришел джентльмен (Джордан Берубе), который перевел мне через PayPal депозит в размере 100 долларов; ему понравилась машина, он купил ее на месте, без проблем отвез обратно в Нашуа и на следующий день начал брать ее с собой на мероприятия. Я бы сказал, что он нашел правильного владельца.

Это единственная совместная фотография Шарки и Черной акулы до того, как Черная акула оперилась и покинула гнездо. В наше время дети так быстро растут! (Ладно, акулы, птицы: странная аналогия. )

К истории этой недели: я готовил Sharkey, Euro 635CSi 1979 года (моя другая E24) к 2000-мильному путешествию туда и обратно в Vintage в Эшвилле на следующей неделе. . Шарки — довольно ухоженный, но отнюдь не восстановленный автомобиль. Несколько лет назад я проехал на нем почти 3000 миль туда и обратно на Юго-Восточный Шаркфест; с тех пор он получил модернизированную систему кондиционирования воздуха, новый бензобак, дифференциал, который не такой смехотворно длинноногий, новые передние стойки Bilstein и подтянутый рычаг переключения передач, так что я с нетерпением жду поездки. . Как бы я ни любил свои 2002tii и, возможно, предпочел бы их, если бы планировал проехаться по Блю-Ридж-Паркуэй, более крупные автомобили с двигателем M30 — 3.0CSi, Bavaria и Sharkey — тише, плавнее и комфортнее, поскольку они вдохните межштатную автомагистраль в таких поездках.

Хотя при беглом осмотре Шарки я ничего не обнаружил, мне пришло в голову, что я никогда не регулировал клапана автомобиля. Так что для нас с Шарки явно настало время поделиться тихим интимным опытом, который возникает между владельцем и автомобилем, когда последний обнажает свой клапан, а первый берется за него руками.

Я люблю регулировку клапанов. Мне нравится та связь, которую ты чувствуешь с машиной. Мне нравится тот факт, что каждый раз, когда я это делаю, я вспоминаю классическую книгу Джона Мьюира 9.0167 Как сохранить жизнь вашему Volkswagen: пошаговое руководство для полных идиотов

 и восхищаясь отрывком, в котором он объясняет, что регулировку клапанов следует выполнять при холодном двигателе, как вы можете это сделать с двигатель холодный, потому что машина может простоять в вашем гараже или на подъездной дорожке всю ночь, но как ремонтная мастерская заведет машину и потащит ее в ремонтный отсек, когда им будет удобно, таким образом, двигатель не будет мертво холодным и они затянут клапаны слишком туго; а как из-за этого можно и обязательно лучше справится с регулировкой ваших клапанов, чем ремонтная мастерская. Я могу проследить несколько очень важных нитей в одежде моего существования Hack Mechanic до этого момента.

Регулировка клапанов в трех широко используемых двигателях BMW с одним верхним расположением распредвала (четырехцилиндровый M10 в 2002 году, Baby Six M20 в E30 и Big Six M30 в автомобилях 5, 6 и 7 серий ) в принципе одинаковые.

• Снимите клапанную крышку.
• Проверните двигатель так, чтобы цилиндр находился в верхней мертвой точке (ВМТ), чтобы оба клапана были полностью закрыты, кулачки их кулачков были направлены вниз, а коромысла находились в плоских точках на задней части кулачка.
• С помощью щупа проверьте зазор между эксцентриком на коромысле и верхней частью штока клапана. Если он не соответствует техническим требованиям, отрегулируйте его с помощью ключа на 10 мм, чтобы ослабить регулировочный болт, и металлического предмета под прямым углом, например изогнутой вешалки или шестигранного ключа, чтобы переместить эксцентриковый регулятор, и еще раз проверьте его с помощью щупа. измерять.
• Проверните двигатель, чтобы следующий поршень оказался в ВМТ. Повторяйте, пока не закончите.

Звучит просто — и это действительно так. Но, как и в большинстве случаев, дьявол кроется в деталях.

Два моих правила: У меня есть два основных правила регулировки клапанов. Они довольно просты:

1. Ничего не роняйте в двигатель. Этот клапанный механизм просто зевает на вас, говоря: «Отдай нам свою усталость, беднягу, карандаш за ухом, скрепку, которую ты забыл, что у тебя в переднем кармане рубашки». Не позволяйте ничему попасть в двигатель. Убедитесь, что под капотом нет рыхлой пены. И не используйте маленький прямой стержень для регулировки эксцентрика. Убедитесь, что он имеет достаточно большой изгиб или прямой угол, чтобы он не мог соскользнуть по каналу слива масла в поддон. Спроси меня, откуда я знаю.

2. Отрегулируйте клапаны, пока вы находитесь там, чтобы отрегулировать клапаны. То есть, если один из них слишком свободный или слишком тугой, потратьте две минуты, чтобы исправить это.

Хорошо. Вы знаете правила. Пойдем.

Обнажение клапанного механизма: Регулировка клапана на 2002 году не представляет особых сложностей отчасти потому, что на клапанной крышке ничего нет; просто откручиваем болты держащие крышку и берёмся за неё. Напротив, на инжекторном двигателе M30, таком как мой 635CSi, есть много вещей, которые нужно убрать (расходомер воздуха и фильтр). А сама клапанная крышка прикручена к впускному коллектору.

В идеале перед снятием клапанной крышки следует тщательно очистить ее с помощью Gunk или очистителя тормозов, жесткой щетки и воды. Если вы этого не сделаете, сделайте все возможное, чтобы свести к минимуму вероятность попадания грязи в открытый клапанный механизм, когда вы снимаете крышку. Я не использовал растворитель на клапанной крышке Шарки, но протер ее бумажным полотенцем, а затем сдул сжатым воздухом всю грязь. Затем я открутил болты, удерживающие крышку, и снова продул ее.

Часть жгута проводов нависала над клапанным механизмом. На почти 40-летней машине провода моторного отсека могут стать хрупкими. Вместо того, чтобы пытаться вытащить жгут в сторону, я очистил днище от рыхлой грязи, оставил его на месте и выдвинул крышку клапана из-под него.

Шарки обнажает свой клапанный механизм.

Технические характеристики: Три двигателя имеют разные характеристики зазора. Двигатели M10 2002 года выпуска имеют зазор клапана, или зазор, от 0,006 до 0,008 дюйма. Моторы M20 в E30 имеют характеристики от 0,010 до 0,012, но вы можете найти сообщения, в которых люди предпочитают использовать их более плотно, от 0,008 до 0,010. Ранние двигатели M30, не принадлежащие Motoronic, имеют характеристики от 0,010 до 0,012. Более поздние двигатели Motronic имеют самые низкие характеристики: от 0,012 до 0,014.

Чем больше зазор, тем больше ваш двигатель будет издавать этот знакомый шум клапанного механизма «тик-тик-тик». И наоборот, чем меньше клиренс, тем тише будет работать ваш двигатель; в дополнение к бесшумности, есть люди, которые клянутся, что их машина мощнее, когда клапана плотнее (я всегда сомневался в этих утверждениях). Но более узкие зазоры не даются бесплатно; в общем, чем слабее, тем безопаснее, потому что слишком узкие зазоры клапанов могут привести к тому, что выпускные клапаны не полностью закроются, и когда это произойдет, они начнут гореть.

Эти инструменты — все, что вам нужно для регулировки клапана.

Инструменты: Для проверки клапанного зазора необходим щуп соответствующего размера. Я всегда использовал угловые щупы «проход/непроход» с той же спецификацией, что и зазор клапана. То есть, если спецификация клапана составляет от 0,010 до 0,012, я использую щуп от 0,010 до 0,012 «годен/не годен». «Проход/непроход» относится к плоской части лопастей, имеющей ступеньку. Они особенно хороши для новичка, потому что, снова используя в качестве примера спецификацию от 0,010 до 0,012, если вы используете 0,010-0,012 проходной/непроходной щуп, а широкая плоская часть 0,010 щупа скользит между клапаном шток и регулятор, но останавливается на шаге 0,012, то зазор в норме. Как только вы освоите это, вы сможете оценить, чувствуется ли широкая плоская часть немного ослабленной, и слегка затяните эксцентрик, чтобы вы были ближе к узкому концу спецификации, чем к свободному концу.

После того, как вы сняли клапанную крышку, единственные другие инструменты, которые вам понадобятся для регулировки клапана, это 10-мм гаечный ключ для гайки, удерживающей эксцентрик, и небольшой шестигранный ключ или вешалка для одежды с изогнутым наконечником, чтобы надеть в отверстие регулятора и переместите его.

Вращение двигателя: Существует несколько способов вращения двигателя, чтобы установить цилиндр в положение для регулировки клапана. Для всех из них, особенно на большом двигателе с высокой степенью сжатия, проще всего сначала вывернуть свечи зажигания, чтобы не давить на компрессию двигателя.

• Вы можете заблокировать колеса, поставить автомобиль на нейтраль, надеть головку и ключ на гайку коленчатого вала и провернуть ее.
• Если у вас есть специальный инструмент, вы можете прикрепить его к цепи ГРМ, когда она проходит вокруг шестерни распределительного вала, и провернуть двигатель, перемещая цепь и вращая шестерню.
• Вы можете включить передачу и раскачивать машину вперед, позволяя соединению колес, дифференциала, карданного вала, трансмиссии, сцепления и маховика толкать двигатель.
• Вы можете поднять одно заднее колесо, оставив другое на земле. Если в автомобиле нет самоблокирующегося дифференциала, при повороте заднего колеса на включенной передаче двигатель должен вращаться.
• На автомобиле 2002 года, поскольку двигатель такой маленький, а вентилятор прикручен непосредственно к водяному насосу, я обычно блокирую колеса, ставлю машину на нейтраль, кладу ладонь на ремень вентилятора, чтобы натянуть его, и просто возьмитесь за лопасти вентилятора и поверните их; это через ремень вентилятора вращает двигатель. Обратите внимание, что некоторые люди считают это плохой практикой, потому что это может ослабить лопасти вентилятора. Также обратите внимание, что на автомобилях с M20 и M30 это не сработает, потому что вентилятор соединен с водяным насосом с помощью муфты вентилятора. Чтобы провернуть двигатель Шарки, я сделал нечто подобное: натянул ремень вентилятора ладонью, затем повернул генератор гаечным ключом.

Обратите внимание, что при использовании ремня вентилятора часто приходится вращать двигатель против часовой стрелки, если смотреть спереди. Нормальное направление вращения двигателя на большинстве автомобилей — по часовой стрелке. Некоторые люди считают, что вы никогда не должны вращать двигатель назад, так как вы запускаете натянутую цепь или ремень привода ГРМ в непривычном для них направлении; проблема в том, что это может привести к пропуску зубов. У меня никогда не было проблем с этим, но если вы беспокоитесь об этом, не делайте этого.

Нахождение ВМТ: Для многих людей наиболее запутанной частью процесса регулировки клапанов является проверка того, что цилиндр, клапаны которого они регулируют, находится в верхней мертвой точке. При регулировке клапанов обязательно, чтобы коромысла вообще не открывали клапаны — чтобы зазор между коромыслами и штоками клапанов был максимальным. Чтобы это произошло, выступы кулачка должны быть направлены вниз, чтобы коромысла находились на плоской части задней части кулачка. Там сзади довольно ровно, поэтому, даже если вы не совсем в ВМТ, это не имеет большого значения.

К счастью, есть очень простой способ проверить ВМТ. Это называется методом перекрывающихся клапанов или правилом цилиндра-компаньона.

Частично природа четырехтактного двигателя заключается в том, что когда один цилиндр находится в ВМТ с обоими закрытыми клапанами, в другом цилиндре оба клапана открыты . И очень легко сказать, когда оба клапана открыты, потому что их коромысла «накладываются» на кулачки кулачка, то есть кулачки впускного и выпускного кулачков поднимают свои коромысла на одинаковую величину. Это хорошо видно на фото ниже, хотя маслораспределительная трубка закрывает самые концы коромысел.

Кулачки кулачка цилиндра №1 находятся в положении «внахлест», при этом оба коромысла проходят одинаково над обоими кулачками.

Вот что вы делаете. Посмотрите на порядок включения, который написан на крышке клапана. На М30 это 1-5-3-6-2-4. Затем разделите его пополам и запишите в две строки следующим образом:

1 5 3

6 2 4

Столбцы теперь являются «сопутствующими цилиндрами». Когда цилиндр №1 находится в положении перекрытия, №6 находится в ВМТ, и наоборот. То же самое для 5-2 и 3-4.

Итак, чтобы начать регулировку клапанов, посмотрите на лепестки распределительного вала и посмотрите, какие из них ближе всего к перекрытию, затем проверните двигатель, пока они не перекроются. Затем убедитесь, что выступы кулачка вспомогательного цилиндра направлены вниз. Тот факт, что «направленный вниз» является неточным обозначением, именно поэтому вы смотрите на перекрывающиеся коромысла на сопутствующем цилиндре, а не на направленные вниз кулачки кулачка.  Затем отрегулируйте клапаны этого цилиндра. Напишите список «сопутствующего цилиндра» на листе бумаги и вычеркните номер, когда будете регулировать этот клапан.

Кулачки кулачков цилиндра №6 направлены вниз. Поскольку цилиндры 1 и 6 являются сопутствующими цилиндрами, а кулачки цилиндра № 1 перекрываются, мы можем быть уверены, что цилиндр № 6 находится в ВМТ и его клапаны готовы к регулировке.

Фактическая регулировка клапана: Чтобы быть абсолютно ясным, вы никогда не регулируете клапаны; Вы регулируете зазор между регулятором на конце коромысла и кончиком штока клапана. В некоторых автомобилях в качестве регуляторов используются шпильки с резьбой, но в однокулачковых двигателях BMW используются эксцентрики — круглые диски со смещенным от центра отверстием сбоку, отсюда и название. На краю эксцентрика есть небольшое отверстие, в которое можно просунуть вешалку удобного размера или шестигранный ключ и повернуть эксцентрик. Перемещение регулировочного отверстия к краю головки уменьшает зазор между эксцентриком и клапаном; перемещение его в другую сторону увеличивает размер зазора. Это справедливо как для впускных, так и для выпускных клапанов.

Как я уже сказал, если вы вставите проходной/непроходной щуп между верхней частью штока клапана и эксцентриком, и его кончик войдет внутрь, но остановится на ступеньке, зазор клапана соответствует норме. Но если щуп не входит или входит и скользит по ступеньке, необходимо отрегулировать зазор этого клапана. Процедура одинакова как для впускных, так и для выпускных клапанов. (Обратите внимание, что некоторые вместо этого проверяют зазор клапана между кулачком и коромыслом; каждому свое.) эксцентрик качается или перемещается, когда вы вставляете щуп. С опытом вы научитесь находить затяжку гайки, при которой эксцентрик остается на месте, но при этом позволяет перемещать его с помощью шестигранного ключа. Когда вы вставляете щуп в зазор, используйте большой палец, чтобы надавить на кулачковую сторону коромысла, чтобы убедиться, что вы открываете зазор как можно шире. Затем отрегулируйте эксцентрик так, чтобы щуп входил в зазор, но останавливался на ступеньке. Я обычно перемещаю эксцентрик, затем снова пробую щуп, но вы также можете открыть зазор достаточно широко, чтобы вставить щуп, а затем постепенно затянуть эксцентрик с лезвием на месте. Только не затягивайте слишком сильно и не повредите щуп.

Щуп, гаечный ключ на 10 мм и шестигранный ключ в регулировочном отверстии (изображение только для справки. Вы почти наверняка не будете иметь все три на месте одновременно; обычно я использую только по одному) .

Эксцентрики на некоторых цилиндрах имеют достаточный доступ для вставки щупа, но на других, особенно на автомобилях с шестью цилиндрами, отливки для головных болтов затрудняют приближение к зазору. Вот почему я предпочитаю угловые щупы. Если у вас нет уровня щупа, зазор будет казаться намного более узким, чем он есть на самом деле. Когда вы решите, что угадали, попробуйте подойти к щели с другой стороны, чтобы проверить еще раз.

Если вы считаете, что это правильно, частично затяните гайку и еще раз проверьте зазор. Затем плотно затяните гайку и снова проверьте зазор; иногда при затягивании гайки смещается эксцентрик. Сделайте это правильно, даже если вам придется сделать это шесть раз. Цитируя Джона Мьюира, у вас есть все время мира.

Когда вы решите, что закончили с этим клапаном, в последний раз проверьте впускной и выпускной зазоры, затем посмотрите на список вспомогательных цилиндров, вычеркните цилиндр, чьи клапаны вы только что отрегулировали, и переключите двигатель на следующий сопутствующий цилиндр. цилиндр. Помните, что если вы используете метод «рука на ремне вентилятора», вы, вероятно, поворачиваете двигатель назад и, следовательно, должны смотреть назад в порядке запуска.

Когда вы закончите, если у вас есть какие-либо сомнения в том, что вы все сделали правильно, снова включите двигатель в его порядке и еще раз проверьте их все. Вероятно, проверка их всех займет меньше двух минут, если вы не обнаружите ничего неправильного, а если вы сделаете обнаружите что-то неправильное, вы будете чертовски рады, что нашли время перепроверить.

С Шарки мне пришлось отрегулировать одиннадцать из двенадцати клапанов. Из них десять были слишком тугими. Я был рад, что мы провели время вместе, и теперь я чувствую себя намного лучше, проехав на машине 2000 миль.

Когда я закончил регулировку клапана, я проверил еще две вещи: 12-мм полые болты, удерживающие маслораспределительную трубку, были затянуты (если они ослабнут, подача масла вперед может прекратиться, что приведет к резкому износу передней кулачки), и что никакие концевые заглушки коромысла не были готовы нырнуть в цепь ГРМ, как это было у Луи перед его поездкой в ​​BMW CCA Foundation в феврале.

Убедитесь, что полые болты, крепящие маслораспределительную трубку, затянуты.

На этом завершается последнее профилактическое обслуживание Шарки перед Винтажом (говорит он, явно призывая автомобильную молнию ударить его насмерть). Если повезет, на следующей неделе будет немного больше, чем сборы (давайте просто удвоим размер цели для этой молнии, не так ли?).
