Как отрегулировать сцепление на ВАЗ-2110: фото и видео

На автомобилях ВАЗ десятого семейства, независимо от объёма двигателя и типа газораспределительного механизма (8 или 16 клапанов), применяется механический привод сцепления. В отличие от классических Жигулей, где установлен гидропривод механизма сцепления, тросовой привод проще в обслуживании и дешевле. У него есть некоторые минусы, но для двигателей такого объёма и мощности эти минусы роли практически не играют. Единственное, что может потребовать внимания в процессе эксплуатации, регулировка привода сцепления ВАЗ-2110.

Содержание

• 1 Когда необходима регулировка сцепления на ВАЗ-2110
  • 1.1 Алгоритм регулировки сцепления
• 2 Заключение

Когда необходима регулировка сцепления на ВАЗ-2110

По мере износа фрикционных накладок на ведомый диск сцепления, свободный и рабочий ход педали увеличивается.

Это может привести к тому, что сцепление может отключаться не до конца при полностью выжатой педали. Как результат, сцепление будет “вести”, возможны затруднения при включении первой и задней передачи, при переключении передач на ходу. Такая ситуация создаёт дополнительную нагрузку на шестерни, валы и синхронизаторы коробки передач, что приводит к преждевременному износу КПП.

Заводом оговорены допустимые люфты, свободный и рабочий ход педали сцепления, которых необходимо придерживаться в процессе эксплуатации автомобиля.

• Номинальный полный рабочий ход педали сцепления — 120 мм.
• Максимально допустимый — 160 мм.

Полный ход педали сцепления (до упора) должен находится в интервале от 120 до130 мм.

Однако до 160 мм лучше не дотягивать

, поскольку это грозит усиленным износом фрикционов и элементов КПП, а кроме того, в любой момент могут возникнуть трудности с переключением и включением передач. Чтобы измерить ход педали сцепления, нам пригодится обычная линейка. Упираем её в пол под педалью и замеряем расстояние до резиновой накладки.

Алгоритм регулировки сцепления

Для регулировки нам понадобятся только два рожковых ключа на 13 и та же линейка для контроля хода педали. Если ход педали больше допустимых 150-160 мм, приступаем к работе:

1. Устанавливаем автомобиль на ровную площадку, затягиваем ручник.

   Ставим автомобиль на ручник и открываем капот.

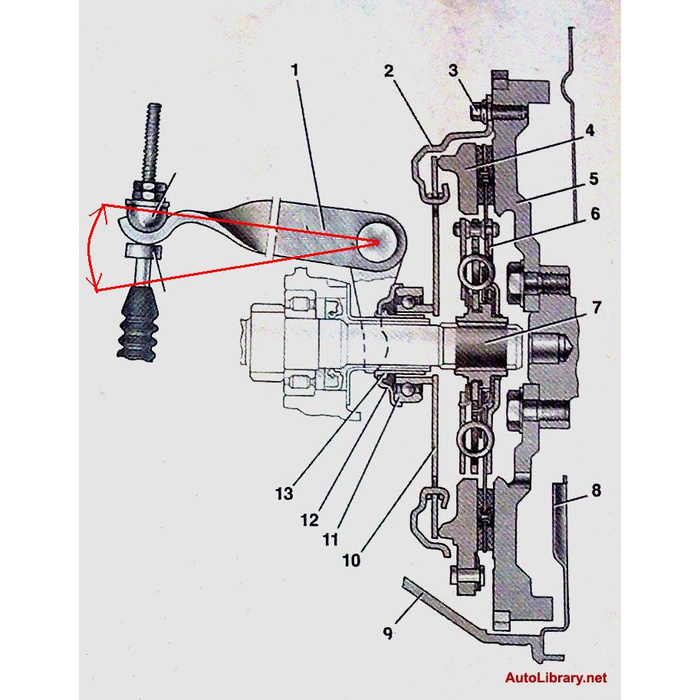

2. Открываем капот, находим на картере сцепления выжимную вилку, в которую продет резьбовой наконечник троса.

   Нужные нам гайки находятся за корпусом воздухана над картером сцепления.

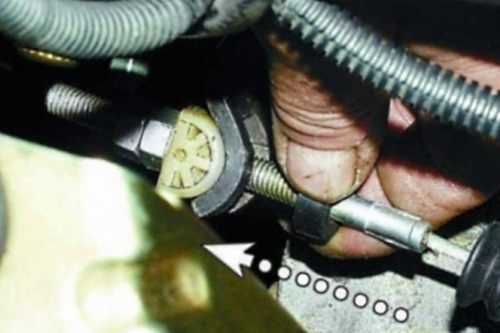

3. Трос зафиксирован двумя гайками. Ослабляем контргайку, удерживая упорную гайку ключом на 13.
   Так выглядят гайки на новом двигателе и при хорошем освещении.

4. Отпускаем упорную гайку на несколько оборотов. Идем в салон и проверяем ход педали, предварительно нажав несколько раз на педаль.

   Замеряем ход педали линейкой.

5. Затягивая упорную гайку, мы увеличиваем свободный ход педали, отпуская — уменьшаем.
6. Продолжаем регулировку до тех пор, пока не добьёмся хода в номинальных 120 мм.
7. Закручиваем контргайку, удерживая упорную гайку ключом.

   Затягиваем гайки.

8. Попутно оцениваем состояние троса привода сцепления. Его замена будет необходима при следах явных внешних повреждений.
9. Подвигаем защитный гофрированный кожух до упора в вилку.

   Оценив состояние троса, натягиваем обратно резиновый кожух.

Заключение

Так можно буквально за 15 минут отрегулировать сцепление на ВАЗ-2110 с 8 и 16-клапанным двигателем. Успешной всем работы и удачи на дорогах!

Совет. Крутить гайки будет гораздо удобнее, если не полениться снять аккумулятор и отстегнуть корпус воздушного фильтра.

Регулировка сцепления на ВАЗ 2110 8 и 16 клапанов: как правильно настроить

Регулировка сцепления ВАЗ 2110 выполняется, когда диск во время ускорения буксует или имеются другие проблемы с механизмом. Приведенная инструкция актуальна для машин, произведенных с 2002 г.

Содержание

• 1 Проблемы сцепления ВАЗ 2110 и откуда они берутся
  • 1.1 Пробуксовка сцепления
  • 1.2 Рывки при старте
  • 1.3 Наблюдается повышенный шум
  • 1.4 Не полностью выключаемое сцепление
• 2 Когда нужно регулировать привод муфты на «десятке»
• 3 Диагностика неисправностей сцепления
• 4 Когда нужно регулирование привода сцепления
• 5 Регулирование сцепления своими руками на ВАЗ 2110
  • 5.1 Какой инструмент потребуется
  • 5.2 Настраиваем привод узла управления крутящим моментом
  • 5.3 Как отрегулировать трос сцепления
  • 5.4 Как правильно отрегулировать педаль сцепления
    • 5.4.1 Первый этап – замер хода педали сцепления
    • 5.4.2 Второй этап – процесс настройки
  • 5.5 Где находится тросик сцепления
  • 5.6 Регулировка троса сцепления на ВАЗ-2110
  • 5.7 Что делать в случае если регулировка тросиком не помогла
• 6 Как окончательно настроить сцепление на ВАЗ 2110
• 7 Методика альтернативной настройки привода муфты
• 8 Замена троса сцепления ВАЗ 2110

Проблемы сцепления ВАЗ 2110 и откуда они берутся

Конструкция имеет ряд недостатков. Трос привода имеет свойство растягиваться, фрикционные накладки истираются. Неизбежные процессы приводят к появлению поломок, отказов, что провоцирует необходимость регулировки устройства.

Пробуксовка сцепления

Проскальзывание диска нередко происходит ввиду его износа. Тонкая настройка привода не дает деталям плотно смыкаться, что и вызывает пробуксовку. Явным признаком подобного является затруднение переключения передач, снижение динамики автомобиля.

Рывки при старте

Следующий явный признак поломки – рывки при резком ускорении. Здесь корень проблемы может скрываться в износе фрикциона, разбалтывании выжимного, растяжении троса.

Наблюдается повышенный шум

Обычно езда на автомобиле сопровождается повышенным шумом по причинам.

1. Износ выжимного. Устройство может сильно шуметь при переключении передач.
2. Хруст при попытке воткнуть положение на КПП. Здесь причиной является неполное размыкание диска с корзиной. Механизм не разъединяется и нагрузка на коробку передач частично передается. Если пытаться вбить рычаг в таком положении – можно повредить шестерни.

Не полностью выключаемое сцепление

Стандартная проблема, при которой усложняется включение передач. Фрикционный диск не выходит из зацепления, что провоцирует сложности во время эксплуатации. Рычаг КПП при этом, может отказываться заходить в позицию.

Когда нужно регулировать привод муфты на «десятке»

Производится только при возникновении вышеуказанных неполадок. Также настраивать привод потребуется после ремонтных работ, связанных с заменой агрегатов.

Диагностика неисправностей сцепления

Проверить, что сцепление нормально работает можно так.

1. Поставить машину на ручник.
2. Перевести положение рычага КПП на положение нейтраль.
3. Завести двигатель.
4. Воткнуть передачу и плавно отпустить сцепление.

В результате машина должна заглохнуть. Если подобного не произошло – требуется настройка сцепления.

Когда нужно регулирование привода сцепления

Регулировка сцепления ВАЗ 2110 необходима при обнаружении таких симптомов.

1. Непредсказуемое поведение педали сцепления – при нажатии имеет место проваливание, рывки.
2. Во время разгона или езды под нагрузкой появились вибрации кузова, двигателя и посторонние звуки.
3. Машина ускоряется с рывками или во время набора оборотов ДВС, происходит отставание машины в разгоне.
4. Во время включения передачи необходимо приложить большие усилия, что сопровождается посторонними звуками, скрипом или треском.

Регулирование сцепления своими руками на ВАЗ 2110

Конструкция механизма сцепления инжекторных или карбюраторных «десяток» на 16 клапанов, абсолютно идентична механизмам, устанавливаемым на 8 клапанные автомобили.

При этом, принцип работы узла основан на применении механического троса, в отличие от классических машин, где используется гидравлика. Основным преимуществом системы является простота регулировки и ремонта. Для выполнения операции не потребуется загонять машину на стенды или смотровую яму – все манипуляции выполняются наверху двигателя. Точная калибровка заключается в подтяжке приводного троса и установке необходимого положения педали.

Детальная инструкция, как настроить сцепление ВАЗ 2110 находится ниже.

Также можно посмотреть, как выполняется процедура на видео:

Какой инструмент потребуется

Для выполнения операции потребуется:

• гаечные ключи на 17 и 19;
• ветошь или мягкая щетка по металлу;
• отвертка.

Настраиваем привод узла управления крутящим моментом

Указанный элемент называется – магистраль сцепления. Устройство калибруется подтяжкой или ослаблением троса, в зависимости от того, что требуется автолюбителю.

Как отрегулировать трос сцепления

Перед ремонтом необходимо подготовить необходимые инструменты. Для этого понадобится:

• линейка;
• ВД40 или аналогичное средство;
• чистая ветошь;
• головка №10;
• два рожковых ключа номер 13.

Дальнейшая последовательность действий выглядит таким образом.

• Головкой №10 открутить крепления воздушного фильтра для облегчения доступа к необходимому узлу.

• Снять корпус воздухача.
• Необходимая деталь находится прямо под элементом.

• Поднять вверх резиновый пыльник для освобождения гаек.
• Ключами №13 ослабить контргайку крепления троса к вилке выжимного подшипника.
• Далее необходимо прокручивать упорный элемент для достижения необходимого положения педали.

• После примерной подгонки, требуется сесть в машину и выжать педаль до упора 3-4 раза.
• Проверить высоту накладки от пола.

• Если результаты удовлетворительны – законтрогаить трос в обратной последовательности и вернуть на место пыльник.
• При нарушении заводских параметров процедуру подгонки требуется повторить.

При этом если подтянуть тросик, педаль поднимется вверх, во время ослабления – опустится.

Как правильно отрегулировать педаль сцепления

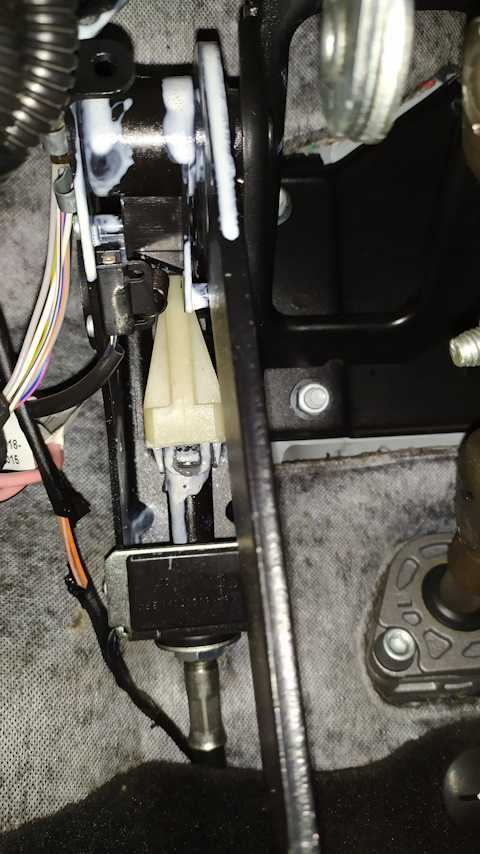

Мануал производителя говорит о необходимой высоте расположения рычага в пределах от 12 до 16 см. при этом достигается максимально эффективная работа механизма. Если имеется нарушение по высоте установки, необходимо произвести калибровки механизма.

Установить необходимый зазор можно так.

1. На машине включается нейтральная передача и глушится мотор.
2. Снимается водительский коврик.
3. Перпендикулярно рычагу, к педали прикладывается линейка или другой измерительный прибор.
4. Замеряется высота положения накладки.

1. Если на линейке имеется результат, выходящий за пределы 12-16 см – требуется срочная регулировка.
2. Установка требуемого положения происходит благодаря подтяжке или ослаблению троса сцепления. При откручивании гаек рычаг поднимается, а после закручивания опускается. При этом во время регулировки натяга необходимо надавливать на сцепление до упора и измерять положение рычага линейкой.

Данная процедура говорит о стандартной настройке, рекомендуемой заводом изготовителем. Однако опытные автомобилисты знают способ, как опустить муфту до приемлемого положения под каждого пользователя.

1. Завести ДВС и выжать муфту.
2. Не бросая педаль включить заднюю позицию КПП.
3. Плавно поднимать ногу и параллельно включать заднюю. В момент срабатывания прижимного подшипника, ручка кулисы начнет вибрировать.
4. При «конвейерных» татировках, момент срабатывания находится на 70-95 мм от полов.
5. Для удобства рекомендуется уменьшить порог до 2-3 см от коврика при помощи подтяжки троса.

После выполнения такой процедуры, муфта рычага окажется намного ниже «стоковой» позиции, что положительно сказывается на комфорте вождения.

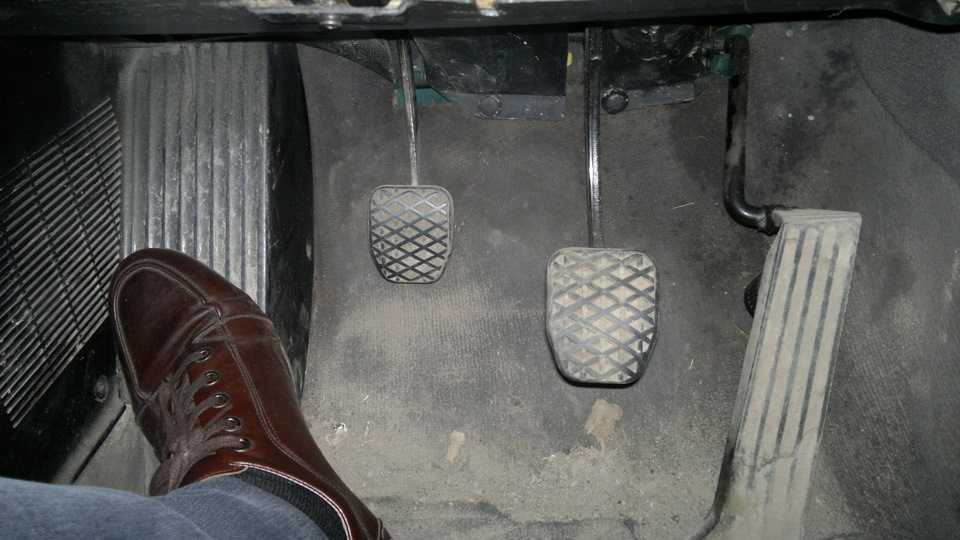

Первый этап – замер хода педали сцепления

Осуществляется так.

1. Взять линейку и установить ее под углом 90 градусов, относительно поверхности педали.
2. Запомнить высоту на измерителе (должно получиться примерно 180 мм).
3. Вдавить до упора педаль и снова зафиксировать данные.
4. В идеальном случае, разница должна составлять 120-130 мм. Если имеются отклонения – узел нужно настраивать.

Второй этап – процесс настройки

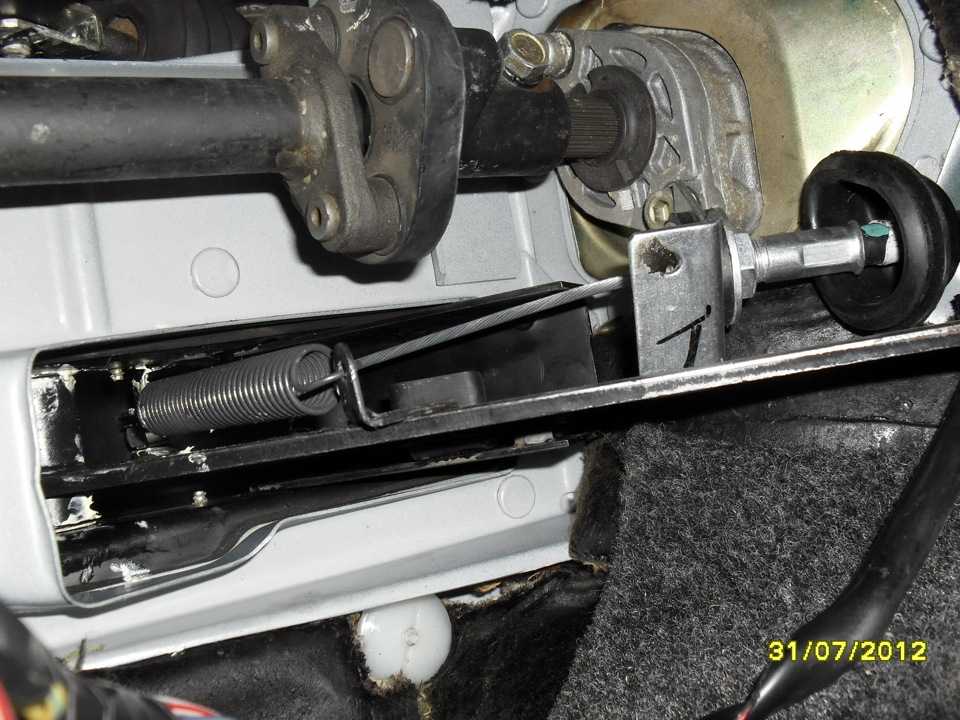

Для калибровки следует найти под капотом место крепления регулировочного узла. Тросик закреплен на корпусе коробки передач. Далее выполняется операция.

• Ослабить контргайку, но не откручивать ее полностью.
• Регулировочной гайкой натянуть или ослабить привод до получения оптимального результата.

• Затянуть болты и проверить положение педали сцепления.

Где находится тросик сцепления

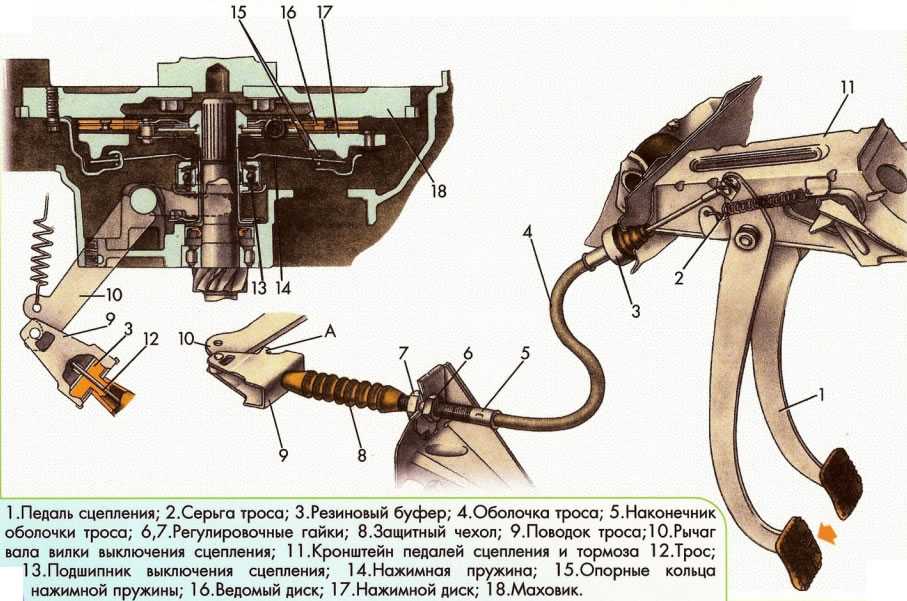

Магистраль легко найти по характерному расположению. Трос проходит от педали до вилки блока через все подкапотное пространство.

Регулировка троса сцепления на ВАЗ-2110

Происходит в точности, как и настройка привода сцепления. Некоторые специалисты утверждают, что это разные названия одного процесса.

Что делать в случае если регулировка тросиком не помогла

Если операция не дала результата может помочь переборка и регулировка положения фрикционного механизма. Для этого разбирается все устройство и заново выставляются рабочие зазоры, возможно потребуется заменить выжимной.

Как окончательно настроить сцепление на ВАЗ 2110

Проверить правильность настройки можно следующим образом.

1. Прогреть двигатель до рабочей температуры.
2. Включить заднее положение КПП. Если передача «втыкается» без затруднений, можно начать движение.
3. При разгоне машины, ускорение идет плавно, параллельно набору оборотов силовой установки.
4. Все передачи работают одинаково при сбросе на низ и верх без посторонних шумов, скрипов или стуков.

Если соблюдены все условия – настройка завершена.

Методика альтернативной настройки привода муфты

В качестве альтернативы некоторые специалисты используют подтяжку привода в месте его крепления к вилке выжимного подшипника.

Замена троса сцепления ВАЗ 2110

Простая процедура выполняется так.

• Отсоединить крепление вилки выжимного.

• Ключом на 10 открутить кронштейн крепления регулировочной гайки.

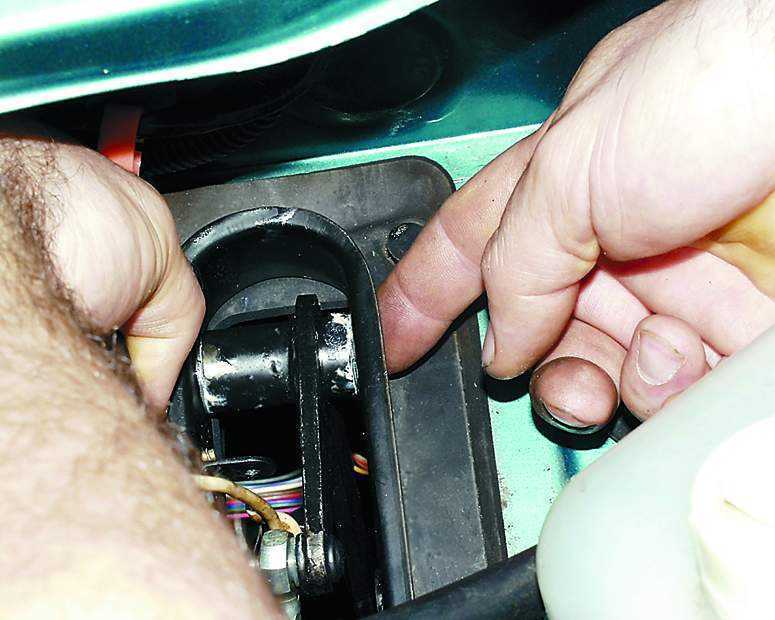

• При помощи «танцев с бубном» открутить винтик, соединяющий трос с педалью внутри салона. Второй способ – демонтировать жабо и дворники, для получения доступа к ревизионному лючку. Отсюда легко снимается вся магистраль.

• Следующим этапом вынимается вся магистраль через салон.
• Установка нового троса выполняется в обратном порядке.

Оставить отзыв

Как отрегулировать сцепление ваз. Как отрегулировать сцепление на ВАЗ? ВАЗ 2106 Муфта Тон

Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре можно снизить риск износа таких деталей сцепления, как диск выключения, но только при ненастроенном сцеплении Если настроено, при правильной его эксплуатации риск износ деталей сцепления и будет минимальным при умеренной езде. Поэтому, если у вас не отрегулировано сцепление, то рекомендуем вам ознакомиться с этой инструкцией. Для того, чтобы вы могли настроить его позже.

Внимание!
Для регулировки потребуется запас: основной набор гаечных ключей, а также для более правильной регулировки рекомендуется взять с собой линейку или угольник.
А так же надо будет воспользоваться: Пассатиями и клещами вида «Кобры»!

Сводка:

Где рабочий и главный цилиндр сцепления, за счет регулировки сцепления?

Рабочий цилиндр хорошо видно заглянув под днище автомобиля, он расположен одним концом на самой коробке передач а другой конец вставлен в вилку сцепления, подробнее о расположении рабочего цилиндра см. фото ниже:

Главный цилиндр находится в отсеке автомобиля, чтобы его увидеть, нет смысла под днищем автомобиля, так как после открытия капота его легко увидеть.

Когда нужно регулировать сцепление?

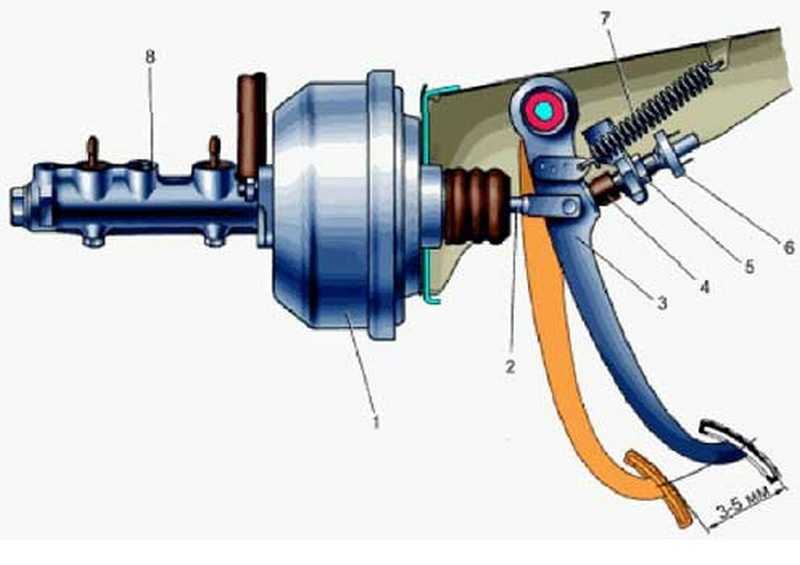

Хват регулируемый при появлении очень значительного люфта при нажатии на педаль сцепления, или при отсутствии люфта, на заметку! Начальный свободный ход педали должен быть «0,4 — 2,0 мм», если он больше или меньше, то в этом случае отрегулируйте систему.

Внимание!
А также измерьте свободный ход педали сцепления до ее выключения, который должен закладываться в норму — «25 — 35 мм»!

Неподвижную систему необходимо отрегулировать, если между толкателем, указанным красной стрелкой, и вилкой сцепления, обозначенной синей стрелкой, полностью исчезло или оно превышает «4-5 мм», проверить этот ход очень легко сделать с помощью руку за вилку сцепления, как показано на рисунке, а затем покачал вилку из стороны в сторону.

Внимание!
На самом деле эту операцию можно не проводить, и лучше всего сосредоточиться на проверке свободного хода педали сцепления, ведь как правило, если он в норме, то свободный ход толкателя и вилки сцепления тоже скорее всего нормально. Но все же, если хотите проверить вилку, то проверяйте ее, а то из-за большого свободного хода в вилке будет постоянная нагрузка на выжимной подшипник, из-за чего он в ближайшее время может прийти в негодность, в связи которым его придется заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Перед тем, как приступить к регулировке, вам необходимо более подробно объяснить за счет чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

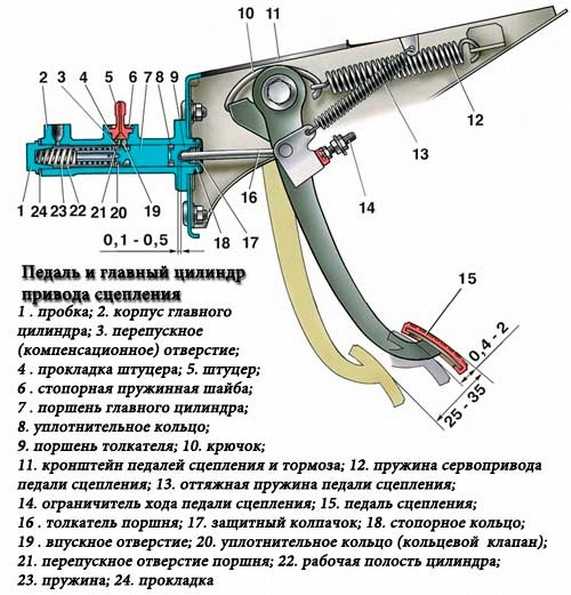

Во-первых сцепление можно отрегулировать из салона автомобиля, для этого , на самой педали узла устанавливается кронштейн, на котором установлен толкатель (обозначается буквой «А») главного цилиндра сцепления, и за счет этого толкателя и гаек, которые на нем расположены, можно регулировать зазор между сам толкатель и поршень главного цилиндра сцепления.

Внимание!
Из салона автомобиля сцепление регулируется только по начальному свободному ходу педали, то есть начальный свободный ход педали сцепления должен быть «0,4 — 2,0 мм», если меньше или меньше никак, то отрегулируйте за счет гаек толкателя под буквой «А» на фото выше!

Во-вторых, сцепление регулируется на другом автомобиле, но в этом случае необходимо измерить свободный ход толкателя вилки сцепления, что обозначено буквой «В», и регулируется в пределах 4 -5 мм.

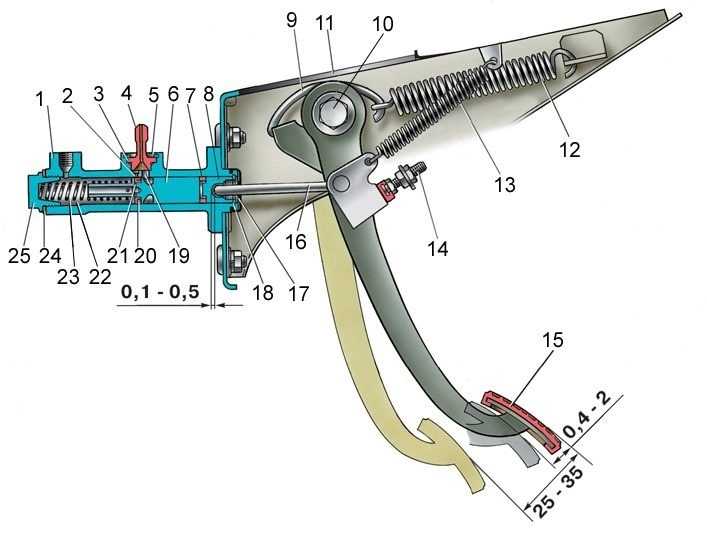

Регулировка свободного хода педали сцепления:

Внимание!
Свободный ход педали сцепления регулируется не только регулировкой толкателя главного цилиндра сцепления, но и регулировкой толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки рекомендуем отрегулировать еще и свободный отросток толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя см. в рубрике: «»)

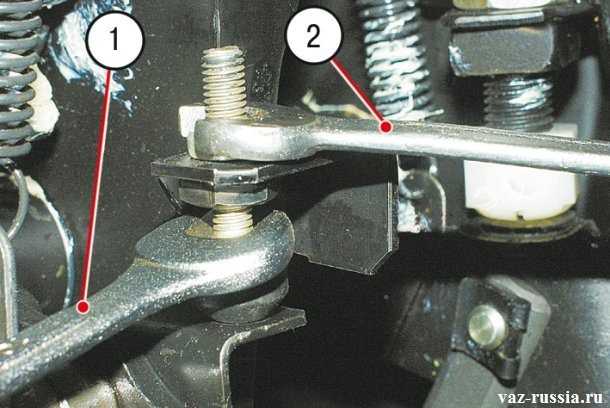

1) Сначала находясь в салоне автомобиля ключом на указанную «1» удерживайте ограничитель хода, и в этот момент, с помощью ключа под номером 2 ослабить на 1-2 роликах цепи.

Внимание!
При достижении правильного свободного хода педали снова зажать ограничительный ключ и, как следствие, затянуть контргайку!

3) Затем с помощью линейки измерьте полный начальный свободный ход педали, для этого нажмите на педаль сцепления до тех пор, пока педаль не начнет нажиматься с ощутимым сопротивлением. Когда педаль стала нажиматься с ощутимым сопротивлением, то с помощью линейки измерьте свободный ход педали, который должен быть «0,4 — 2,0 мм».

Внимание!
Если снова нарушается свободный ход, то в этом случае произвести повторную операцию по регулировке длины толкателя с гайками!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого с помощью прохода отсоедините выхлопную пружину сначала от поворотной вилки сцепления, а затем полностью снимите ее. от рабочего цилиндра.

Внимание!
Пружина снята только для удобства, т.к. на самом деле проверить и снять пружины тоже можно, но только в этом случае при проверке свободного хода придется преодолевать сопротивление пружин!

2) затем либо с помощью линейки, либо с помощью угольника проверьте свободный ход вилки сцепления, для этого сначала установите охладитель так, чтобы его конец был зафиксирован, то есть упирался во что-либо (самое удачное место для проверка показана на фото ниже).

Далее, когда квадрат будет расположен как надо, нажмите вперед до упора вилки сцепления и зафиксируйте ее в этом положении. Затем запомните положение пробки относительно угля. После запоминания отпустите пробку и тем самым измерьте ее свободный ход, который должен быть в пределах «4 – 5 мм».

Внимание!
Если свободный ход нарушен, то отрегулируйте заглушку!

Регулировка:

Внимание!
Из-за того, что рабочий цилиндр находится практически под днищем автомобиля, в основном он сильно загрязнен или вообще ждет гайки толкателя, в связи с чем его гайки практически нереально сдвинуться со своего места, поэтому для облегчения работы на гайки можно сбрызнуть любой смазкой например «WD-40», для облегчения работы!

1) Сначала используйте два ключа, одним из которых держите регулировочную гайку под литерой «А», а другим в это время ослабляйте контргайку под литерой «В».

2) Затем клещами типа «Кобра» блокируют толкатель от его проворачивания (место указано буквой «А»), после чего ослабляют контргайку «В» на 1 – 2 оборота.

Внимание!
После всех выполненных операций обязательно проверьте соответствие свободного хода педали сцепления норме!

Окончательная проверка сцепления на работоспособность!

1) В начале включить нейтральную передачу в коробке передач. Затем заведите машину и подождите, пока двигатель прогреется до рабочей температуры. Далее на младших ревизиях, в которых работает двигатель, выжимаем сцепление, и как следствие, включаем заднюю передачу.

Внимание!
Задняя передача в этом случае должна включаться без подрезов и стуков и других шумовых посторонних звуков!

2) Теперь можно будет попробовать еще один тест, для этого при разгоне на машине старайтесь включать каждую передачу в тот момент когда это необходимо если передачи будут включаться без перекрестка и стука что в в этом случае сцепление нормальное.

3) И в заключение постараюсь обратить ваше внимание на разгон автомобиля, то есть автомобиль при разгоне должен нормально разгоняться, должен быть такой щелчок на педали скорости в красной зоне и машина не идти.

Внимание!
Этот пример указывает на то, что сцепление выпало!

Если эта проверка не дала никаких результатов и сцепление по-прежнему не в порядке, то попробуйте сначала прокачать сцепление, а если не поможет, то в этом случае снять и, как следствие, отремонтировать сцепление заменив его своими частями, пересадите. (Как прокачать сцепление читайте в статье: «Прокачка сцепления на машине»)

Дополнительный видео ролик:
О том, как отрегулировать свободный ход вилки толкателя, вы также можете узнать из видео ролика, который находится ниже:

В приводе сцепления в классическом вазе с оригинальной корзиной, родной штранг а при обычном рабочем цилиндре должен быть зазор между толкателем (штоком) рабочего цилиндра и вилкой сцепления. Этот зазор необходим, так как выжимной подшипник не предназначен для постоянной работы и постоянного вращения. При недостающем зазоре подшипник будет постоянно упираться в лепестки корзины, вращаться, что со временем приведет к выбросу его смазки и перегреву. Через непродолжительное время такой работы выбивается подшипник. При наличии зазора подшипник работает только тогда, когда мы выжимаем сцепление. При отпускании педали сцепления подшипник должен остановиться. Именно поэтому важно знать, как отрегулировать сцепление ВАЗ.

Проверка зазора

1. Перед проверкой зазора необходимо снять выпускную пружину. Если сцепление слишком плотное, эту пружину можно полностью демонтировать. Эта пружина используется для вытягивания вилки сцепления, которая не дает контактировать выжимному подшипнику с корзиной. Но, конечно, правильнее, чтобы эта пружина была на своем месте.
2. Правильная регулировка сцепления достигается зазором в 4-5 миллиметров. Конечно, максимальной аккуратности не требуется, главное, штекер должен находиться в свободном положении. Например, чтобы коснуться педали, педаль включает сцепление в самом низу педали, этот зазор можно немного увеличить. И, соответственно, наоборот, чтобы педаль работала раньше, зазор нужно уменьшить. Но толкатель и вилка обязательно должны быть в свободном положении, ни в коем случае в растянутом, иначе выжимной подшипник придет в негодность.

При неправильной регулировке сцепления (если вилка постоянно натянута толкателем, а глазурь упирается в корзину).

В этом случае первым делом нужно проверить регулировку сцепления, а если не поможет, поменять Диск Феродо.

Регулировка

1. Для установки штока необходимо обнаружить две гайки на 17 и 13.
2. Придерживая шток, затягиваем гайку — увеличиваем зазор, откручиваем — уменьшаем.
3. Одной гайкой регулируют зазор, другой контролируют конструкцию в нужном положении.
4. При необходимости возвращаем пружину на место.
5. Проверка сцепления и сцепления в движении.

Основная задача в этой процедуре — выдержка свободного хода, то есть зазора, чтобы не сгорел выжимной подшипник при постоянном вращении. Современные корзины уже идут без зазора, у них есть конструкция, и она там просто не нужна, так как заменяет рабочий самоизливающийся цилиндр. Но этот вариант не идет с завода и встречается не часто.

Видео

Полезные советы по регулировке сцепления на классике ищите в следующем видео:

Сцепление — одна из основных составляющих трансмиссии автомобиля. Благодаря скоростям смещаются скорости, снимаются нагрузки с двигателя и гасятся колебания. Качественная езда на автомобиле зависит от его правильной регулировки. В статье описано устройство узла, его функции, принцип работы, даны рекомендации по регулировке сцепления.

[Скрыть]

Конструкция и функции муфты

Связь между двигателем и трансмиссией — сцепление. Его назначение — отключить и соединить первичный вал коробки передач с маховиком коленчатого вала. В машинах с МКПП только в том случае, когда педаль сцепления (ПС) полностью выжата. В этот момент нет связи между маховиком и коробкой передач, и крутящий момент не передается.

Этот автомобиль в сборе состоит из следующих компонентов:

1. Маховик. Этот элемент принимает крутящий момент и передает его через коробку передач. Корзина соединяется с маховиком.
2. Ведомый и нажимной диск. Эти детали тесно связаны. Их контакт зависит от положения ПС, расположенного в автомобиле.
3. Вилка переключения. При нем происходит отключение диска.
4. Первичный вал редуктора. На этот элемент передается крутящий момент.

Конструкция узла автомобиля

Это основные детали. Кроме них в состав узла входят:

• пружины демпфера, смягчающие вибрацию;
корпус
• ;
• фрикционные накладки, одетые на ведомый диск для уменьшения трения между маховиком и корзиной.

Нажимной диск взаимосвязан с маховиком и постоянно вращается вместе с ним. Для передачи вращения в ведомом диске имеется шлицевая муфта, в которую вставлен первичный вал КПП.

Переключение передач осуществляется через педаль следующим образом:

• заглушка давления передается через систему привода;
• вилка входит в зацепление выжимного подшипника и его муфты с выжимными пружинами нажимного диска;
• под давлением подшипника лапы (морозные пружины) корзинки отсоединяют его на время от маховика;
• после переключения скоростей педаль отпускается, подшипник перестает давить на пружины и корзина снова контактирует с маховиком.

Узлы могут быть цельными и многодисковыми. На автоматическую коробку обычно устанавливаются многодисковые узлы.

Схема и регулировка привода

На автомобили могут устанавливаться следующие типы приводов:

• механический;
• гидравлический;
• эл.

Для того, чтобы механическая коробка передач дольше служила, необходимо плавно отпускать педаль при переключении передач.

Когда необходимо проводить регулировку сцепления?

Периодически выполняется регулировка сцепления. Со временем ход педали увеличивается и отключение происходит не до конца. Таким образом, при максимально нажатом ПС полного отключения валов не происходит, и они остаются в контакте с двигателем, что увеличивает нагрузку на зубья и снижает срок службы узла.

При недостаточно свободном прогрессе ПС не полностью включает ведомый диск. В результате при движении передается не весь крутящий момент, в этом случае автомобиль теряет мощность. Кроме того, даже при плавном отпускании ПС может резко включиться ведомый диск, при этом в передаче будет слышен шум, машина будет дергаться.

Диагностируют, что требуется регулировка, по следующим признакам:

• рывки или удары в начале движения;
• размещение ПС;
• pS имеет недостаточный свободный ход;
• имеется утечка жидкости из системы привода;
• присутствует посторонний шум при переключении передач.

Определить необходимость регулирования PS просто. Необходимо измерить расстояние от пола до педали, оно должно быть примерно 16 сантиметров.

Практическое руководство по регулировке

Механическая муфта регулируется с помощью привода. Для этого в помещении насосного отделения необходимо найти трос, на конце которого болт с контргайкой. Поворачивая регулировочную гайку, нужно добиться, чтобы свободный ход педали составлял 12-13 см. Для увеличения хода ПС гайку надо подкрутить, для уменьшения хода гайку надо подкрутить. Затем следует трижды нажать на ПС и измерить расстояние между педалью и полом. Регулировка сцепления осуществляется до тех пор, пока не будет достигнуто необходимое расстояние.

Регулировка троса привода

Если процедура выполняется после замены узла, то необходимо контролировать отсутствие воздуха в гидросистеме. Если он присутствует, его необходимо удалить, продув систему.
Суть регулировки заключается в установлении необходимых зазоров между штоком и поршнем главного цилиндра узла. Кроме того, устанавливаются необходимые расстояния между синхронизирующим кольцом нажимного диска и выжимным подшипником.

Для регулировки гидропривода необходимо снять пружину с кронштейна главного цилиндра и вилки. Далее следует измерить зазоры между толкателем и вилкой выключения. Это расстояние должно быть около 5 мм. Отвинчивая или закручивая регулировочную гайку на штоке цилиндра, необходимо добиться свободного хода плунжера 5 мм.

Эта процедура выполняется на простых системах и показана в качестве примера. Существуют и другие системы привода сцепления. Чтобы правильно отрегулировать узел, лучше обратиться к инструкции по эксплуатации автомобиля. От правильности регулировки зависит качество движения автомобиля.

Что такое захват? Механизм, на котором плавность хода автомобиля и мягкое переключение скоростей при внешнем осмотре машины в глаза почти не бросается. О ее наличии водитель помнит педаль, расположенная возле левой ноги. Этот механизм называется сцеплением. При нажатии на педаль сцепление выключается, ногу с нее убирают — сцепление включается. Благодаря этому простому механизму водитель в любой момент может прервать связь двигателя с коробкой передач. Когда адаптация сцепления хорошо отлажена, она позволяет машине плавно трогаться с места, без рывков набирать нужный темп, спокойно переключать скорости, притормаживая или снизив ход машины.

На российских автомобилях традиционно устанавливается так называемое «сухое сцепление», неразъемное. Однако на отдельных марках, например, «Нива», в сцеплении используется гидропривод. Привод сцепления, пожалуй, самое уязвимое место в механизме и требует регулировки.

Проверяем техническое состояние

Этот механизм нуждается в диагностике гораздо реже, чем рулевая часть или тормоза. Но время от времени необходимо проверять его состояние. Любые нарушения и отказы в сцеплении чреваты серьезными последствиями, особенно если автомобиль находится вдали от сервисных центров или любого другого места, где водитель окажет помощь и доведет автомобили до «живого» состояния. Автомобиль может просто остановиться и для своего движения уже не ехать, либо его подвижность будет лишь частичной. Причинами отказов могут быть износ одной фрикционной накладки в ведомом диске или несколько минут, а выход из строя самого ведомого диска — от длительного срока службы и т. д.

Как понять нужно ли сцепление?

• когда водитель хочет плавно тронуться, а автомобиль начинает дергаться, нарушены толчки, рывки;
• выбирается педаль сцепления под ногу;
• включение передачи сопровождается особым характерным шумом.

Проверить состояние можно и так: завести мотор, затем, не торопясь, снять ногу с педалью сцепления и двигаться. Мгновенное начало движения указывает на то, что свободного хода нет. А если машина осталась стоять даже при полном отпускании педали, значит, ее ход больше нормы. Теперь следует взять условную линейку и измерить площадь пола в машине до резиновой накладки на педаль. В идеале должно быть 160 миллиметров. Если расстояние больше, т.е. педаль выше указанного предела, необходима регулировка педали сцепления и привода.

Уроки Самоделкина

Привести сцепление в нормальное рабочее состояние можно регулировкой его привода, точнее регулировочного болта. Он находится под капотом, на конце кабеля. Ошибиться сложно: этот болт крепится контргайками.

Регулировка сцепления производится отладкой хода педали сцепления. Она должна быть в пределах 120-Т-130 миллиметров. Для увеличения хода нужно подкрутить гайку на наконечнике, а чтобы ход педали уменьшился — гайка откручивается.

Когда отладка завершена, следует нажать на педаль три раза, а затем снова измерить пол от пола до места педали. Если оно по-прежнему не соответствует требуемым параметрам, необходимо продолжить регулировку сцепления.

Если гидромуфта, то технология ее доводки несколько иная. Следует помнить, что заглушка толкателя должна защищаться на расстоянии около 5 миллиметров. Для установления такой длины пружину со скобы в рабочем цилиндре с вилкой снимают, а регулировочную гайку со штока цилиндра закручивают или откручивают так, чтобы заглушка имела свободный ход не менее чем на 5 миллиметров.

Примечание

Приступая к регулировке механизма сцепления, необходимо внимательно осмотреть транспортное средство своего автомобиля. В зависимости от модели машины также могут быть различные модификации этого механизма.

На автомобилях ВАЗ десятого семейства независимо от объема двигателя и типа газораспределительного механизма (8 или 16 клапанов) применяется механический привод сцепления. В отличие от классических жигулей, где установлено гидравлическое устройство механизма сцепления, 9Тросовый привод 0003 проще в обслуживании и дешевле . Есть у него и недостатки, но для двигателей такого объема и мощности эти минусы потребителей практически сыграны. Единственное, что может потребовать внимания при эксплуатации, регулировка привода сцепления ВАЗ-2110.

Когда требуется регулировка сцепления на ВАЗ-2110

При износе фрикционных накладок на ведомом диске сцепления увеличивается свободный и рабочий ход педали.

Это может привести к тому, что сцепление невозможно выключить в конце при полностью выжатой педали. В итоге сцепление будет «новость», возможно затруднение при включении первой и задней передачи при передаче передачи на ходу. Такая ситуация создает дополнительную нагрузку на шестерни, валы и синхронизаторы коробки передач, что приводит к преждевременному износу КПП.

Заводом оговорены допустимые Люфты, Свободная и Рабочая Структура Педали Сцепления, которые необходимо соблюдать при эксплуатации автомобиля .

• Номинальная полнорабочая педаль сцепления — 120 мм .
• Максимально допустимый — 160 мм .

Полный ход педали сцепления (до упора) должен быть в пределах от 120 до 130 мм.

Однако до 160 мм лучше не дотягивать до Так как это грозит усиленным износом фрикционных и элементов коробки передач, а кроме того, могут возникнуть трудности с переключением и передачей. Для измерения хода педали сцепления используем обычную линейку. Упираемся в пол под педалью и замеряем расстояние до резиновой накладки.

Алгоритм регулировки сцепления

Для регулировки нам понадобится всего два рогатых ключа на 13 и такая же линейка для контроля хода педали. Если ход педали больше допустимого 150-160 мм, приступайте к работе:

1. Установить автомобиль на ровную площадку, затянуть ручник.

   Ставим машину на ручник и открываем капот.

2. Открываем капот, находим заглушку на картере сцепления, в которой продет наконечник троса.

   Необходимые гайки находятся за корпусом самолета над картером сцепления.

3. Трос крепится двумя гайками. Ослабление контргайки, удерживание тугой гайки ключом на 13.

   Так выглядят гайки на новом двигателе и при хорошем освещении.

4. Отпускаем упорную гайку на несколько оборотов. Идем в салон и проверяем ход педали, предварительно несколько раз нажав на педаль.

   Позвольте мне измерить педаль линии.

5. Затягивая упорную гайку, увеличиваем свободный ход педали, отпуская — уменьшая.
6. Продолжаем регулировку до тех пор, пока не будет отмечен ход в номинале 120 мм.
7. Закрутите стопорную гайку, удерживая ключ на ключе.

   Затяните гайки.

8. Попутно оцениваем состояние троса привода сцепления. Его замена будет необходима при наличии следов явных внешних повреждений.
9. Закрываем защитный гофрированный кожух до упора в заглушку.

   Оценив состояние троса, натяните резиновый кожух.

Вывод

Так можно буквально регулировать сцепление на ВАЗ-2110 с 8 и 16 клапанным двигателем. Удачной всем работы и удачи на дорогах!

Совет. Гайки крутить будет гораздо удобнее, если не полениться снять аккумулятор и раскидать корпус воздушного фильтра.

Как ЛЕГКО отрегулировать педаль сцепления в автомобиле

Марк Стивенс

34 акции

Последнее обновление 6 июля 2022 г.

С каждым годом автомобилей с механической коробкой передач становится меньше. Даже этот новый спортивный автомобиль за 50 тысяч долларов, скорее всего, поставляется только с коробкой передач для слякоти или, возможно, с коробкой передач с двойным сцеплением.

В то время как все больше водителей предпочитают автоматическую коробку передач, а производители автомобилей предлагают меньше моделей с ручным переключением передач, многие по-прежнему предпочитают механическую коробку передач по двум основным причинам: участие водителя и более дешевое техническое обслуживание/ремонт.

Все начинается с педали сцепления. Он предлагает водителю возможность вручную переключать передачи во время движения. Некоторый уровень навыков необходим, чтобы управлять рычагом переключения передач и управлять сцеплением. В качестве награды водитель устанавливает прямую связь с автомобилем, что позволяет получать больше удовольствия от вождения.

Потенциальный недостаток автомобиля с механической коробкой передач и сцеплением заключается в том, что иногда требуется регулировка педали сцепления. Кроме того, существует вероятность того, что придется полностью заменить весь узел сцепления, если неисправность станет слишком серьезной.

См. также: Что означает «езда на сцеплении»?

Для эффективной работы сцепления необходим достаточный зазор в соединении между педалью сцепления и вилкой сцепления (или рычагом выключения). Если свободного хода недостаточно, сцепление будет проскальзывать.

С другой стороны, слишком большой зазор может привести к тому, что автомобиль будет ползти вперед, когда педаль сцепления нажата и автомобиль находится на передаче.

Когда дело доходит до регулировки сцепления на автомобиле, есть несколько способов успешно выполнить эту задачу. Регулировка сцепления — это не просто универсальный процесс, так как существуют разные типы узлов сцепления и, следовательно, разные типы регулировки сцепления.

Вот два основных способа регулировки педали сцепления в вашем автомобиле.

См. также: Вождение обеими ногами – хорошо? Плохо? Незаконно?

Ручная регулировка сцепления

Первым шагом при ручной регулировке сцепления является выключение двигателя и включение аварийного тормоза. Вам нужно расположиться так, чтобы ваша голова была частично под приборной панелью.

Это обеспечит необходимую видимость и доступ для ручной регулировки. Тем, кто меньше ростом и обладает хорошей гибкостью, очевидно, будет легче выполнять регулировку педали, но почти каждый может справиться с этой работой.

Связанный: 6 причин, по которым ваша механическая коробка передач плохо переключается

Большинство автомобилей оснащены тросом сцепления с резьбовым стержнем, имеющим как контргайку, так и регулировочную гайку, которые определяют величину свободного хода педали сцепления. Вам нужно найти эти две гайки, которые расположены над педалью сцепления.

Для регулировки просто потяните трос сцепления и слегка ослабьте контргайку и регулировочную гайку. Затем снова медленно потяните трос сцепления. Вы почувствуете точку, в которой вилка сцепления входит в зацепление. Здесь нужно отрегулировать трос сцепления.

Продолжая нажимать на трос сцепления, чтобы он находился точно в этом положении, затяните контргайку и регулировочную гайку, чтобы трос удерживался в этом положении. Теперь ваша педаль сцепления должна находиться в оптимальном положении.

Вот хорошее видео о процессе регулировки сцепления:

Регулировка саморегулирующегося сцепления

Теоретически саморегулирующееся сцепление должно настраиваться на нужный свободный ход.
