Как выставить зажигание на ВАЗ 2107, инструкция по установке на карбюраторе и инжекторе » АвтоНоватор

В классическом семействе автомобилей ВАЗ иногда возникают проблемы с моментом воспламенения смеси в цилиндрах. Понять это даёт детонация двигателя на определённых режимах работы или «выстрелы» в выхлопной системе. Также двигатель не развивает полной мощности, расходует больше топлива и перегревается. Все эти неисправности можно устранить самостоятельно, правильно выставив зажигание.

Когда необходимо выставлять зажигание на ВАЗ 2107

Зажигание на ВАЗ 2107 и всём классическом семействе надо выставлять тогда, когда ощущаются перебои в работе силового агрегата, провалы в начале движения и в различных диапазонах работы двигателя.

Как выставить на карбюраторной семёрке

ВАЗ 2107 ведёт своё происхождение от Fiat 124 и выпускался в России до 2012 года

Инструменты для установки

Для всех проводимых работ нам понадобятся:

  • ключ на 38;
  • рожковый или накидной ключ на 13;
  • контрольная лампочка на 12 В с двумя прикреплёнными к ней проводами (длина каждого провода примерно 20 см).

Ключ для проворачивания коленвала предназначен для более тщательного совмещения меток

Как правильно работать с метками

На блоке двигателя рядом со шкивом коленвала есть три метки, причём каждая имеет свою длину. Нащупать эти метки можно со стороны водителя, но только строго на неработающем двигателе, так как шкив вращается при заведённом моторе с большой скоростью!Самая короткая из них будет означать опережение зажигания на 10 градусов или 10 градусов до верхней мёртвой точки поршня в цилиндре, средняя метка на 5 градусов и короткая — 0 градусов. На шкиве тоже нащупывается прорезь, причём даже на ВАЗ 2107 (карбюратор) эта метка иногда реализована по-разному, но главная задача — найти её.

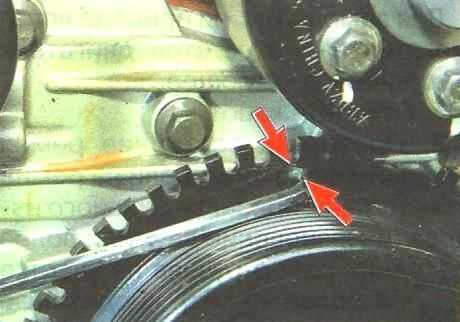

Метки углов опережения зажигания

Пошаговое описание с фото и схемами

  1. Если вы в процессе работ случайно сбили настройку зажигания, то не спешите снимать крышку клапанов, чтобы понять, когда начинается такт сжатия. Сделайте следующее: выверните свечу в первом цилиндре и заткните отверстие небольшой плотной пробкой, сделанной из тряпки, смоченной в воде.
    Убедившись, что рядом никто не стоит и от вылета импровизированной затычки не пострадает, короткими сериями проворачиваем стартером коленвал буквально на доли секунд, включая стартер и отключая, и в момент, когда пробка вылетит с характерным звуком из свечного отверстия, прекращаем крутить стартер.
  2. Теперь, прокручивая по чуть-чуть коленвал за гайку шкива ключом на 38, добиваемся совпадения меток на шкиве и блоке цилиндров со средней меткой, которая означает 5 градусов.

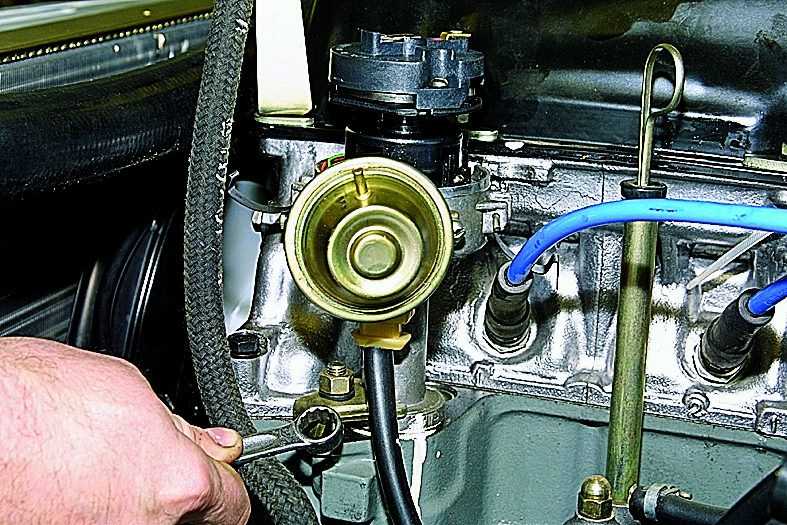

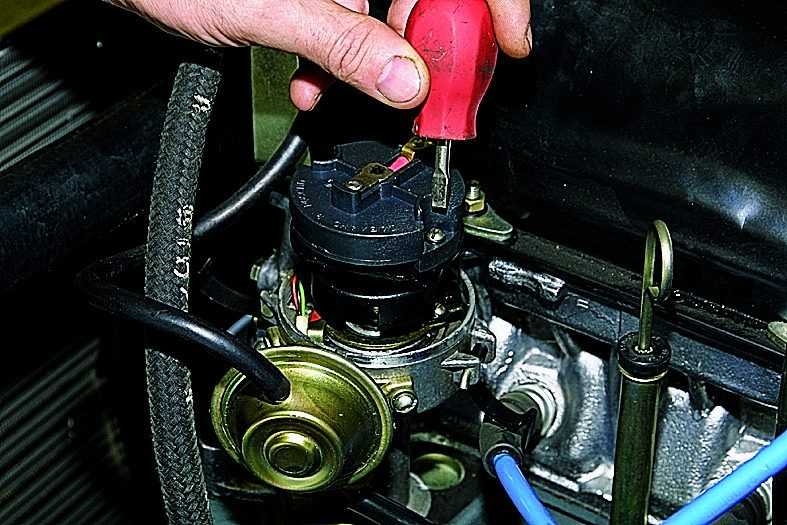

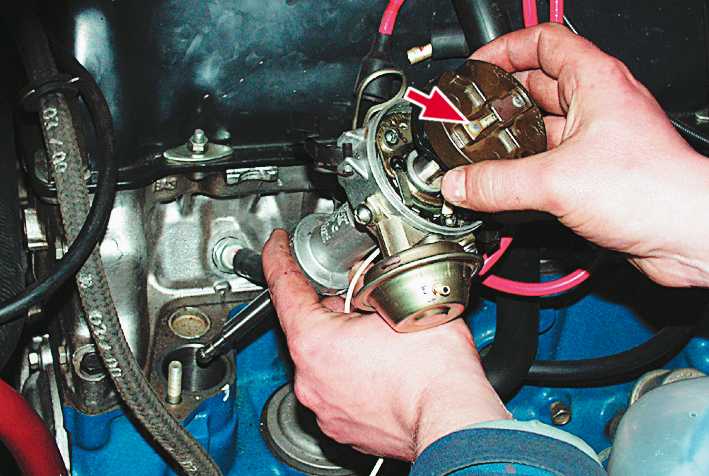

  3. Отцепляем защёлки с крышки трамблёра и смотрим на направление бегунка: когда он расположен так, как на фото, то уже полдела сделано. Если нет, то рожковым ключом или накидным на 13 откручиваем гайку, вынимаем трамблёр и ставим всё обратно в требуемое положение.

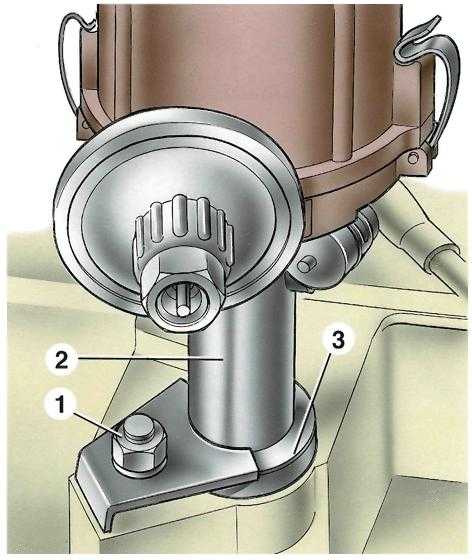

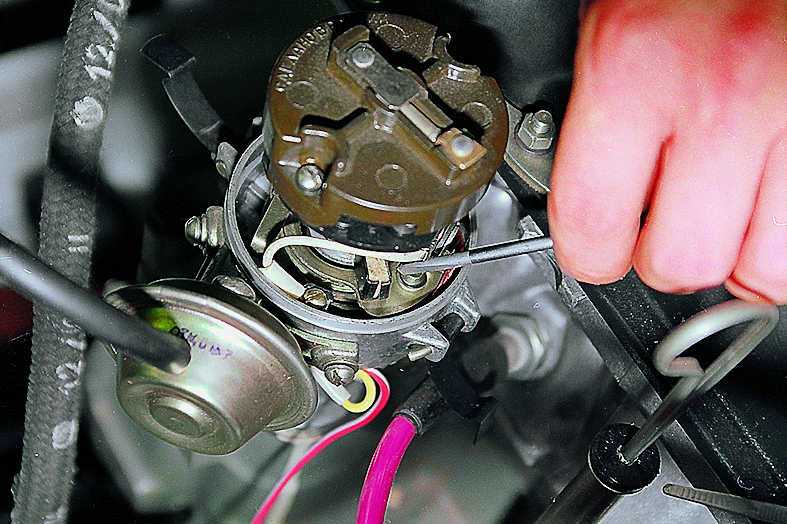

    Требуемое положение трамблёра и бегунка относительно блока цилиндров

  4. Делаем отметку маркером на блоке цилиндров для дальнейшей оптимизации настройки зажигания.

    Для удобства настройки зажигания

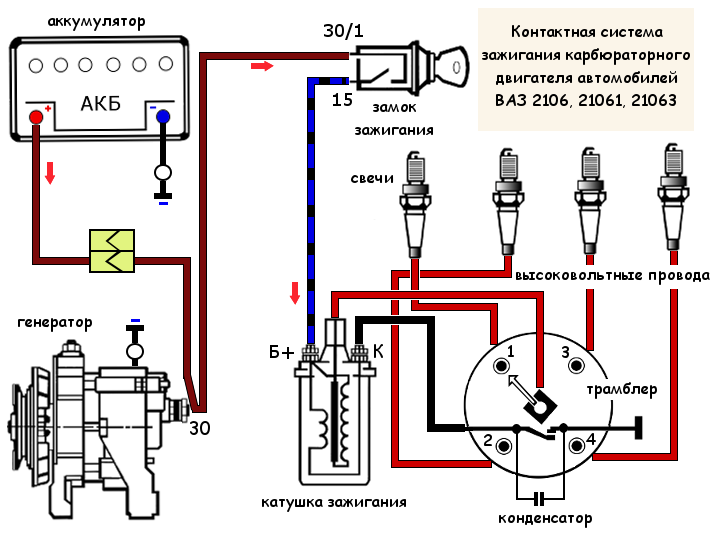

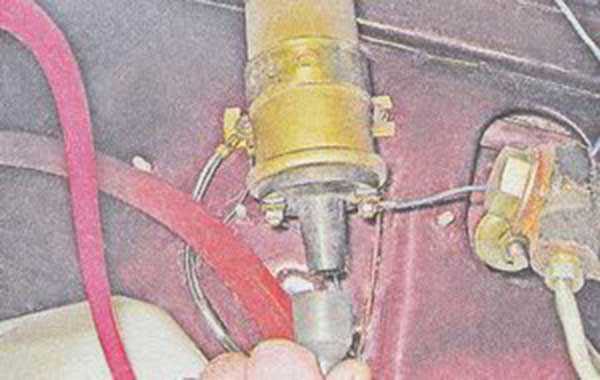

  5. Теперь подключаем нашу лампочку одним проводом к плюсовому выводу катушки зажигания, а вторым проводом на «массу». Центральный провод катушки вытаскиваем из крышки распределителя и фиксируем на расстоянии примерно 1—5 мм от «массы». Это делается для того, чтобы предотвратить пробой катушки зажигания на «массу».
  6. Включив зажигание, медленно поворачиваем корпус распределителя зажигания (трамблёра) по направлению движения часовой стрелки и смотрим, когда потухнет лампочка. Если она не горела, то оставляем всё как есть.
  7. Медленно вращаем корпус распределителя в обратном направлении, добиваемся момента, когда лампочка загорится и ключом на 13 фиксируем крепление корпуса.
  8. Зажигание выключаем, крышку трамблёра и центральный провод возвращаем на место. Отцепляем провода лампочки-контрольки.

Видео о настройке на ВАЗ 2107 (карбюратор)

Как настроить на инжекторе

На инжекторном двигателе автомобиля ВАЗ 2107 не требуются регулировки момента зажигания, так как функцию выставления выполняет электронный блок управления, который получает необходимую информацию с датчиков.

Проверка корректности данных в системе

  1. Заводим двигатель и начинаем движение.
  2. Разогнав машину примерно до 45 километров в час, очень быстро включаем четвёртую передачу и резко нажимаем педаль газа в пол.
  3. Прислушиваемся к двигателю, если детонация, или как говорят автолюбители, «стук пальцев», присутствует в течение 1,5—3 секунд и по мере разгона пропадает, то зажигание установлено правильно, а значит, манипуляций никаких не потребуется.
    Если детонация по мере разгона не пропала, то зажигание «раннее» и надо примерно на 0,5—1 деление повернуть распределитель по часовой стрелке. В случае, когда детонации не было — зажигание «позднее», надо повернуть распределитель на 0,5—1 деления против движения часовой стрелки.

Стоит помнить о технике безопасности при выполнении подобного вида работ, так как высоковольтная цепь автомобиля является потенциальным источником опасности для здоровья человека. Необходимо быть внимательным при проверке правильности настройки зажигания, когда вы уже едете: дорога должна быть ровной и с умеренным движением транспорта.

  • Автор: Алексей Тюнин
