Как заменить колодки дисковых тормозов

Каждый водитель должен уметь определять момент для замены тормозных колодок. Одни производители утверждают, что безопасная толщина накладок составляет 1,6мм, другие — 3,2 мм.

В любом случае, чем раньше вы замените накладки, тем лучше, т.к. при толщине в 2-3мм материал очень быстро износится.

Когда накладка изнашивается до металлического основания, тормоза отказывают, металл сильно царапает диск и может полностью уничтожить его.

Край тормозной колодки можно увидеть через отверстие в колесе. В некоторых автомобилях также предусмотрено специальное смотровое отверстие. Если области обзора недостаточно, придется снять колесо.

Об износе колодок может свидетельствовать падение уровня жидкости в главном тормозном цилиндре. По мере изнашивания фрикционного материала поршни тормозных суппортов больше продвигаются внутрь, сильнее опустошая бак. При снижении уровня жидкости следует также проверить систему на наличие протечек (см. статью Поиск протечек в тормозной системе).

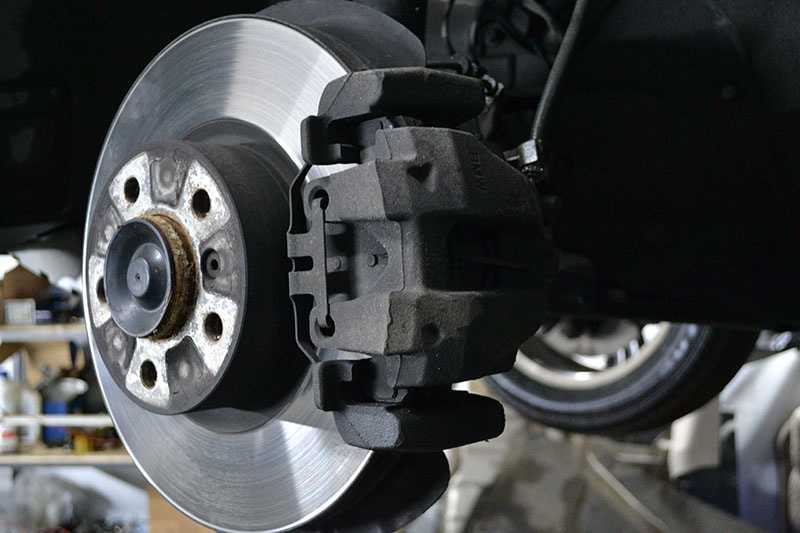

Как правило, автомобили небольшого или среднего размера снабжаются дисковыми тормозами с суппортами и поршнями.

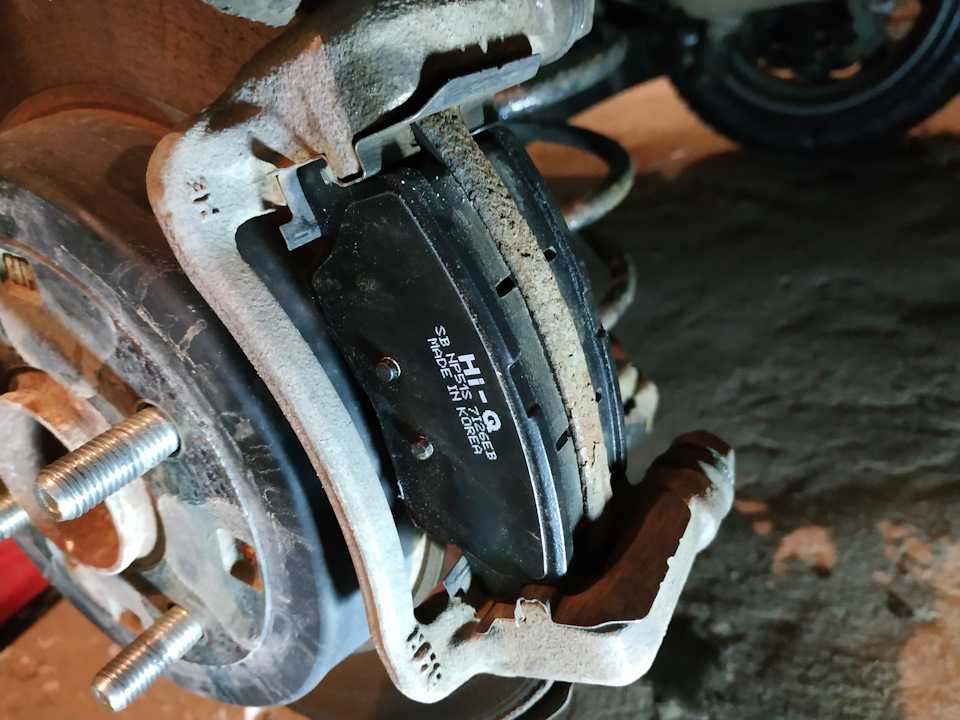

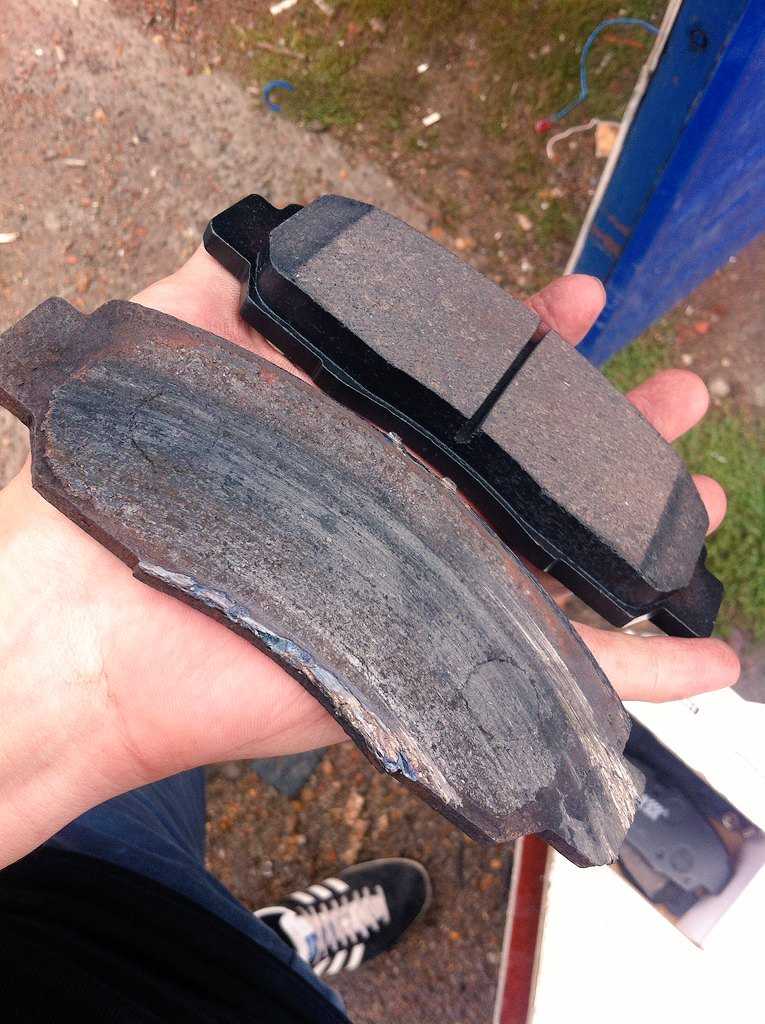

Проверка степени износа

Загляните в отверстие в колесном диске, чтобы оценить толщину накладки. Если области обзора не хватает, ощупайте колодку, однако помните, что с учетом недавней остановки диски могут быть горячими.

Дисковые тормоза могут сильно отличаться друг от друга по конструкции. В двух одинаковых автомобилях могут быть установлены разные тормоза, если при сборке производитель пользовался услугами разных поставщиков. При разборке колодок необходимо тщательно запоминать (или зарисовывать) особенности конструкции.

При покупке сменных колодок обращайтесь к проверенным поставщикам. Помните, что название производителя должно быть написано на коробке четко и без ошибок.

Колодки обычно поставляются упакованными парами (для обоих колес одновременно). Никогда не пытайтесь сэкономить, заменив только одну колодку.

Помимо самих колодок упаковка должна содержать накладки, болты, прокладки, пружины и зажимы, необходимые для установки.

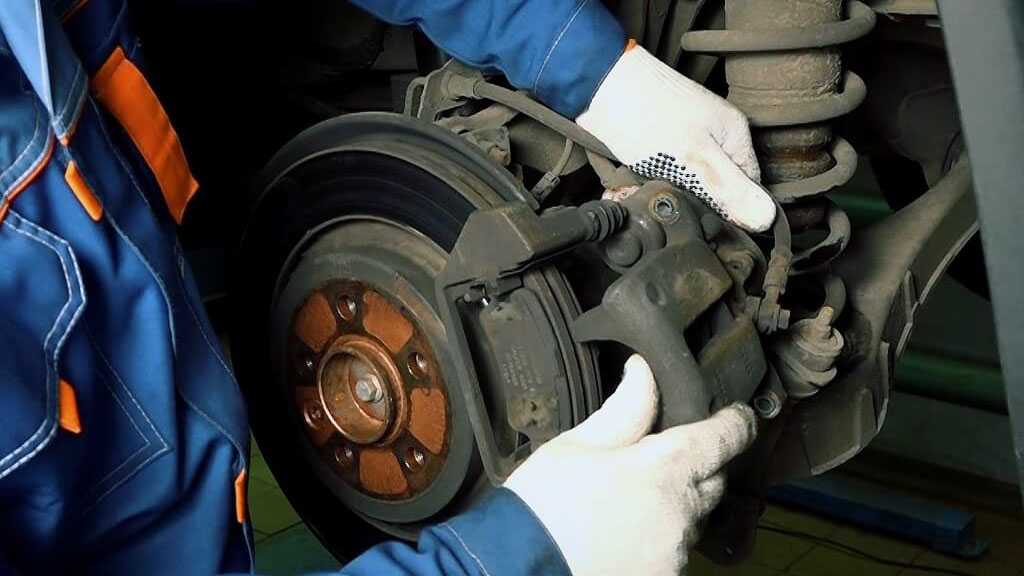

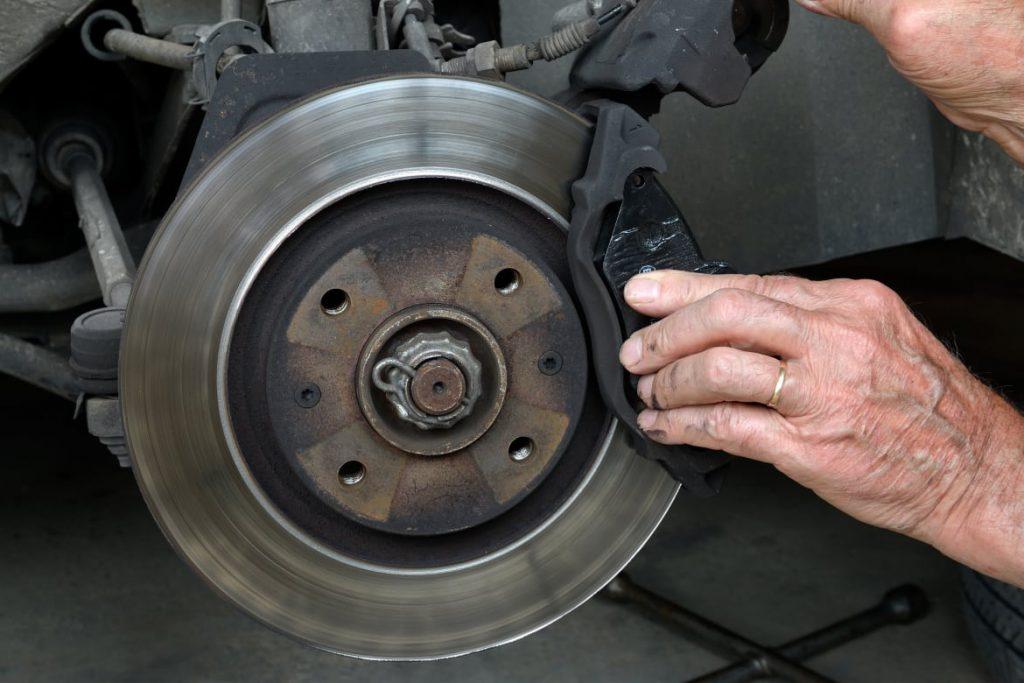

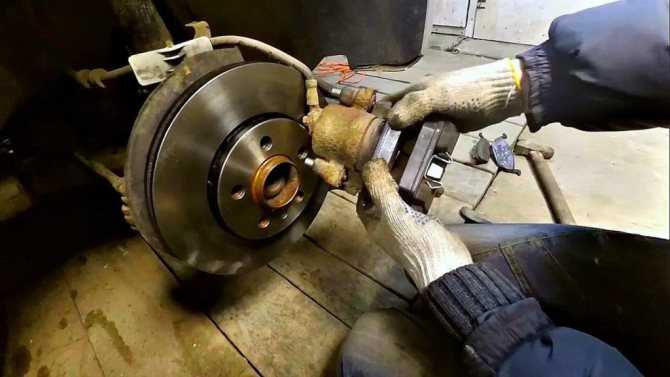

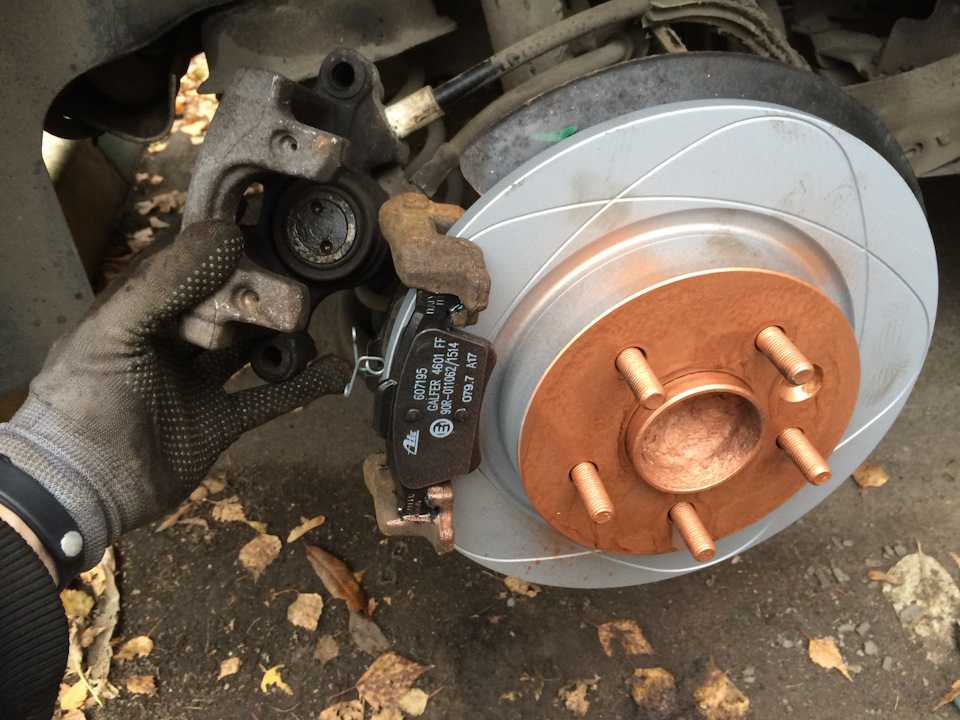

Снимаем колодки

Как правило, при съеме колодок суппорты остаются на месте. Колодки удерживаются в рабочем положении болтами, которые проходят через корпус суппорта.

Потяните плоскогубцами за «невидимку», чтобы освободить фиксатор, удерживающий колодку.

Потяните плоскогубцами за фиксатор, удерживающий колодку.

Надежность фиксации обеспечивается маленькими проволочными зажимами («невидимками»). Извлеките все «невидимки» и вытяните фиксаторы.

Снимите колодки парой плоскогубцев, ухватившись за верхнюю и нижнюю часть опорного щита и прикладывая равномерные усилия. Если у вас нет вторых плоскогубцев, тяните за верхнюю и нижнюю части попеременно.

Если колодка застряла, попробуйте раскачать ее из стороны в сторону.

Равномерно тяните за обе стороны (одновременно или попеременно).

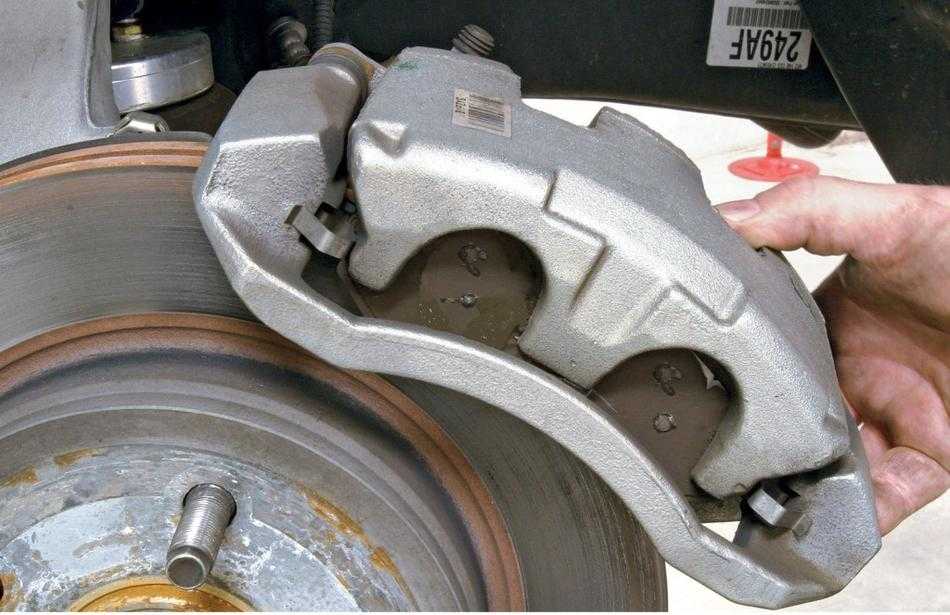

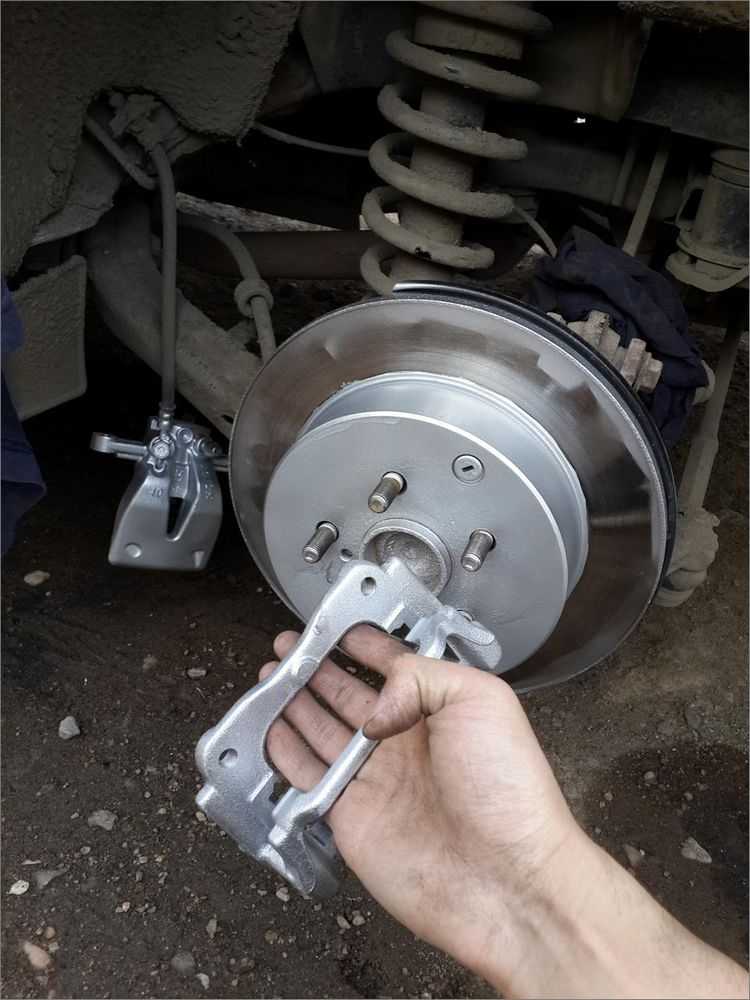

В некоторых случаях для замены колодок необходимо сдвинуть суппорт вниз или полностью снять его.

Удаление хомута

В некоторых колодках предусмотрены хомуты, которые удерживают противошумные прокладки. Приподнимите их с помощью небольшой отвертки.

За колодками иногда находятся противошумные прокладки, которые крепятся хомутами или фиксаторами. При разборе конструкции постарайтесь запомнить, где они находятся и как крепятся.

Следует помнить, что колодки на правом и левом колесах могут быть разной формы.

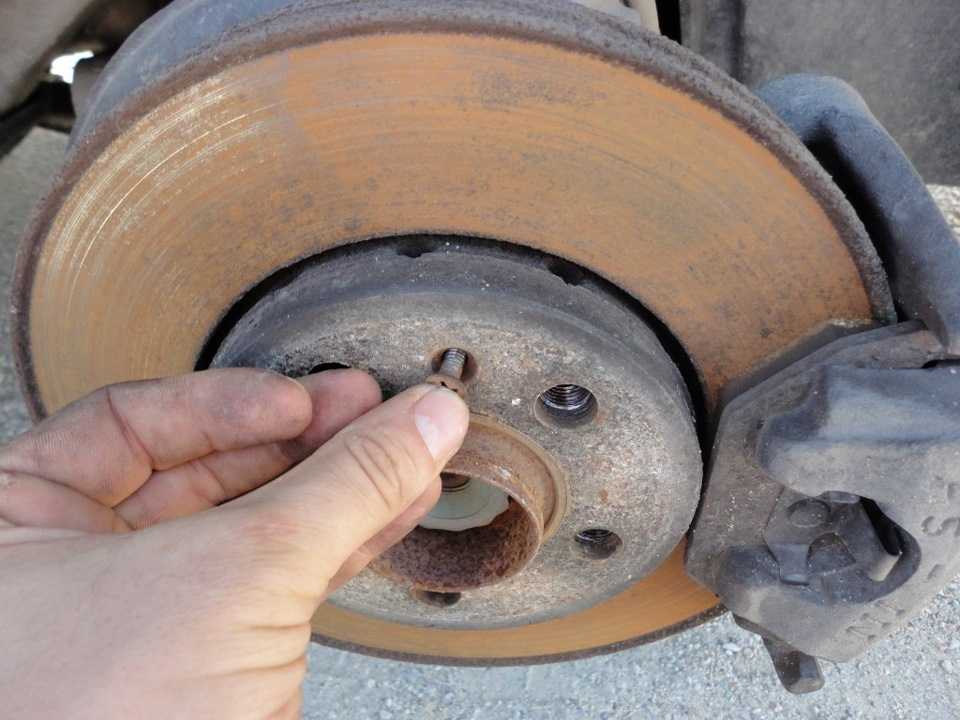

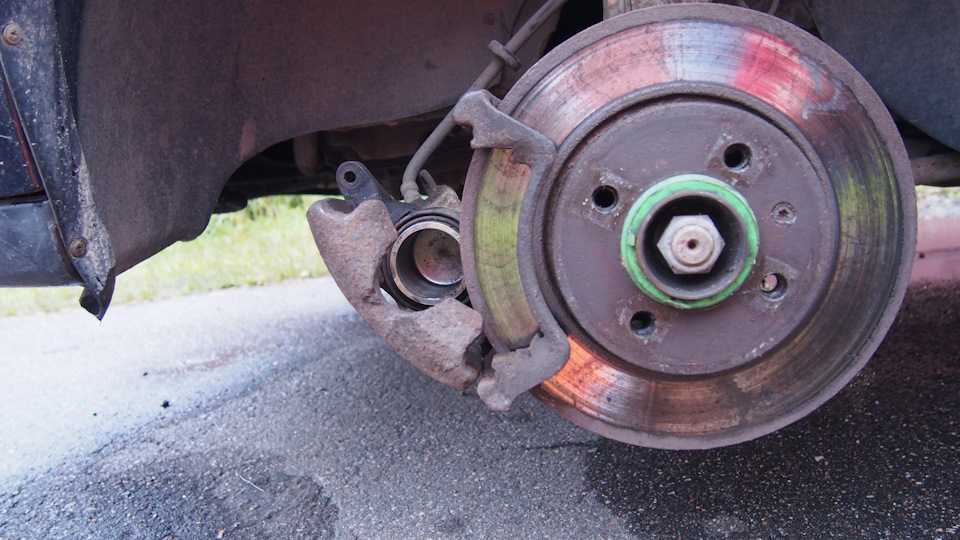

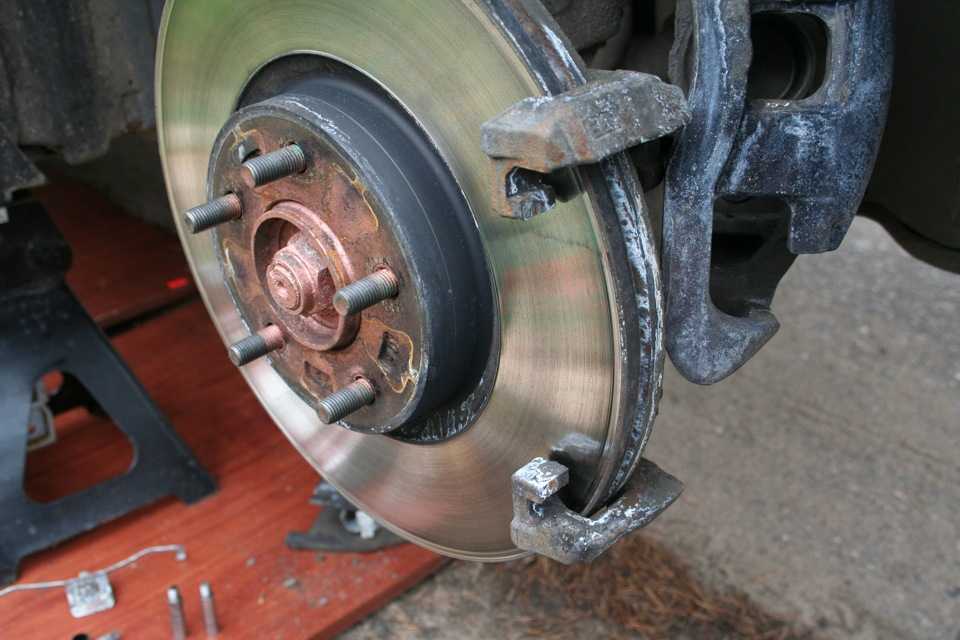

Очистка диска и суппорта

Для очистки внешних краев диска, протрите их наждачной тканью.

Тщательно протрите гнездо колодки и видимую часть поршня. Если в отверстие цилиндра попадет грязь, суппорт может испортиться.

Попытайтесь аккуратно счистить грязь лезвием отвертки. Постарайтесь не поцарапать детали и не повредить пылезащитные уплотнители.

Закончите чистку с помощью кисти или зубной щетки, обмакнув ее в специальный очиститель или метиловый спирт.

Заржавевший обод тормозного диска также нуждается в чистке. Просуньте отвертку через суппорт так, чтобы ее лезвие легло на обод, а затем поверните диск рукой. Обработайте края наждачной бумагой.

Протрите диск тряпкой без ворса, смоченной в очистителе или метиловом спирте.

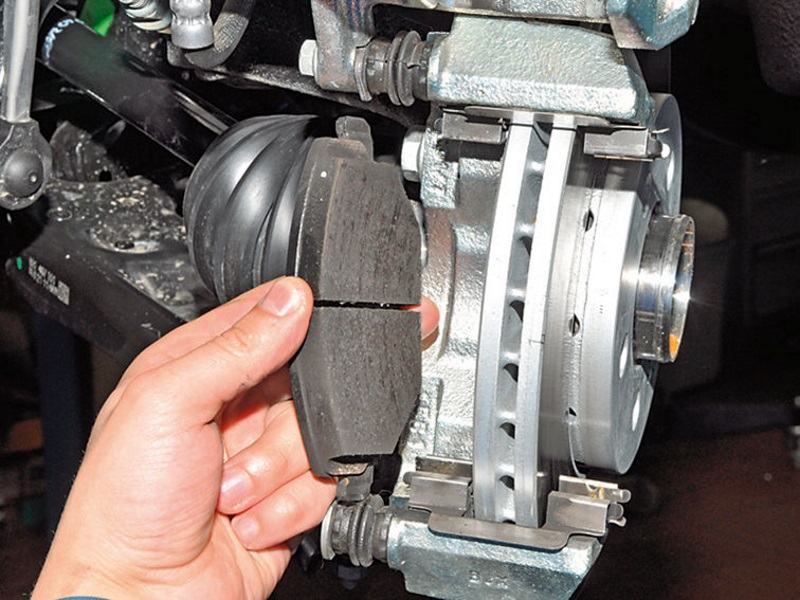

Замена колодок

Новые колодки должны быть толще старых, изношенных, поэтому вам потребуется подвинуть поршни назад, чтобы освободить для них место.

Для этих целей используется приспособление для сжатия клапанных пружин или столярная струбцина.

Для вправления поршней обычно используется струбцина. Зафиксируйте струбцину с внешней стороны суппорта.

Для вправления поршня необходимо аккуратно, но сильно надавить на него.

В неподвижных суппортах вправление поршня можно использовать монтажную лопатку. Постарайтесь не повредить поршень.

При вправлении поршня жидкость выталкивается обратно в главный тормозной цилиндр. Если тормозная жидкость прольется на краску, покрытие будет повреждено. Чтобы это предотвратить, оберните горловину бака тряпкой, способной впитывать жидкость.

Оберните тряпкой горловину бака, чтобы предотвратить протекание тормозной жидкости.

Если жидкость все же пролилась, вытрите ее как можно быстрее.

Возможно, вам придется соскрести краску с краев опорных щитов новых колодок, чтобы те могли свободно двигаться в гнездах. Помните, что колодки не должны застревать при движении.

Не стоит удалять краску, если в этом нет особой необходимости, т.к. она предотвращает появление ржавчины и препятствует заеданию колодок.

Открытие спускного штуцера

Существует еще один способ слива тормозной жидкости. Для этого необходимо открыть спускной штуцер, предварительно подсоединив к нему обводную трубку.

Кроме того, вы можете открыть спускной штуцер на суппорте. Если из него по-прежнему течет жидкость, штуцер необходимо закрыть, иначе в систему попадет воздух, и вам придется прокачивать ее.

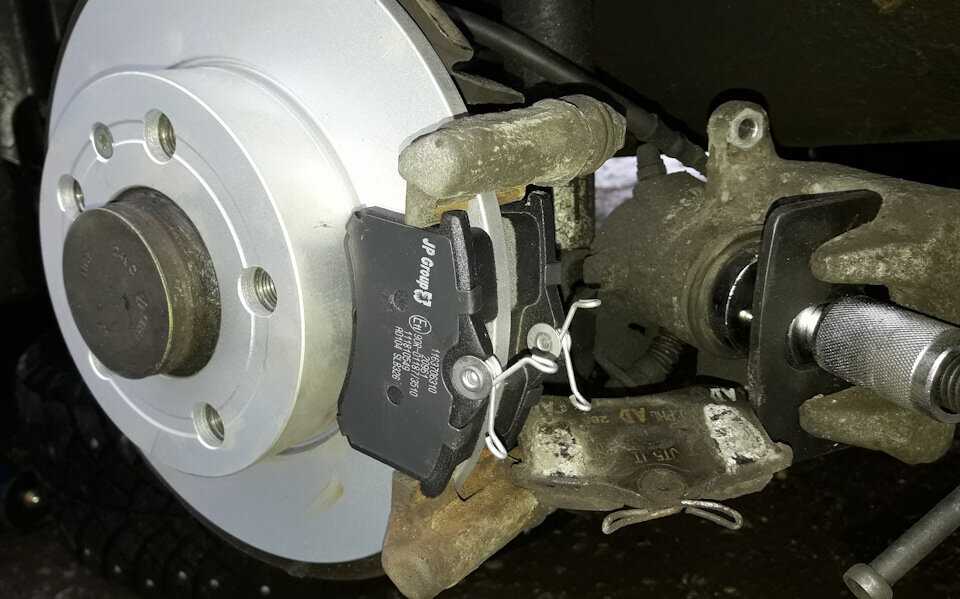

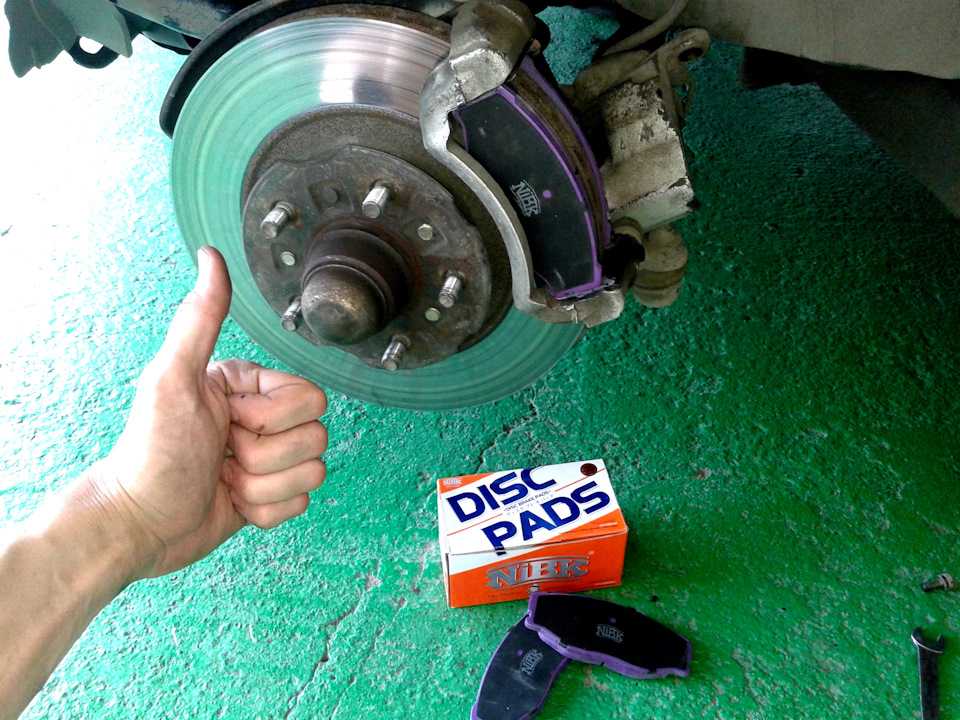

Подготовка и установка новых колодок

Нанесите на заднюю поверхность колодок и переднюю поверхность прокладок противошумную смазку. Следите за тем, чтобы смазка не попала на фрикционный материал.

Убедившись в том, что новые колодки полностью вам подходят, нанесите на заднюю поверхность колодок и переднюю поверхность прокладок (если они есть) противошумную смазку или смесь.

Следите за тем, чтобы смазка или смесь не попала на переднюю поверхность колодок или фрикционный материал. При вправлении одного поршня второй может выдвинуться вперед или вовсе выпасть наружу.

Чтобы этого не произошло, временно поставьте на место старые колодки, предварительно очистив их.

Установите противошумные прокладки так, чтобы стрелка указывала на прямое направление движения колодки.

Установите колодки, прокладки и хомуты. Если на прокладках есть стрелки, они должны указывать на прямое направление движения колодки.

Выровняйте все детали так, чтобы фиксатор прошел в отверстия для крепления.

Используйте для выравнивания отверстий тонкую индикаторную отвертку.

Установите новые фиксаторы и закрепите их новыми «невидимками».

Сборка и проверка

При необходимости долейте в бак тормозную жидкость.

Подключите электродатчики (если они есть) и верните на место колеса. Несколько раз нажмите на педаль тормоза, чтобы восстановить ее функцию и проверить положение колодок.

Определите уровень жидкости в баке главного тормозного цилиндра и пополните его при необходимости.

Сев за руль впервые после замены колодок, ведите очень осторожно. Помните, что процесс притирки колодок занимает некоторое время.

Тормоза системы Girling А

В тормозных системах типа Girling А присутствует подвижное крепление с двумя поршнями. Такие системы устанавливаются во многих популярных автомобилях.

В большинстве моделей предусмотрен двузубый крепежный штифт (см. рисунок). Модели с двумя штифтами устроены аналогичным образом.

В тормозных системах типа Girling А присутствует подвижное крепление с двумя поршнями. Такие системы устанавливаются во многих популярных автомобилях.

Оба поршня располагаются с внутренней стороны диска, в цилиндре, жестко прикрепленном к ступице. Сам диск крепится подвижно и может перемещаться из стороны в сторону.

Ослабьте болт на крепежном штифте и снимите гайку, болт и штифт. Используйте отвертку, чтобы приподнять фиксирующую пружину.

При нажатии педали тормоза поршни расходятся в разные стороны. Один из них прижимает к диску тормозную колодку, а второй подталкивает к нему подвижное крепление, чтобы вторая колодка подошла к диску с обратной стороны.

Для обеспечения равномерного натяжения штифта используйте пару плоскогубцев.

Накладки удерживаются в рабочем положении одной или двумя крепежными штифтами, которые проходят через весь узел и сами накладки, а также фиксирующей пружиной.

Существуют модели с двумя отдельными штифтами, соединенными между собой «невидимками» или скобами.

Потяните на себя прямую накладку двумя плоскогубцами. Для того, чтобы освободить непрямую накладку, поднимите крепление отверткой.

Если на одной из накладок установлен датчик износа, он находится с обратной стороны.

Тормоза системы Girling XD48

Не путайте пружины суппортов с плоскими направляющими.

Тормоза системы Girling XD48 оборудованы однопоршневыми цилиндрами, которые перемещаются из стороны в сторону.

Поршень прижимает к диску одну накладку, а затем передвигается на другую сторону и воздействует на вторую накладку.

Вытащите шплинты и опустите корпус, чтобы высвободить направляющие.

Корпус двигается вдоль направляющих, удерживаемых шплинтами. Удалите шплинты, опустите корпус и вытяните направляющие в разные стороны. При необходимости подденьте их пробивным пуансоном. Поднимите корпус, чтобы обнажить накладки.

Чтобы поднять корпус, нажмите на один край и потяните другой вверх. Поддержите корпус рукой, чтобы избежать лишнего натяжения гибкой трубки.

Отсоединив корпус, подвяжите его к удобной точке. Не позволяйте ему просто висеть на конце трубки, это может ее повредить.

Следует помнить, что у каждой накладки есть пружина, которая располагается рядом со спускным краном.   При замене накладок осторожно отодвигайте эти пружины с нужной стороны.

Тормоза системы Girling Colette

Тормоза систем Girling Colette и ATE используются в некоторых британских, европейских и японских (по лицензии) автомобилях.

Подобно тормозам системы Girling XD48, в них присутствует один поршень и подвижный корпус с двумя штифтами.

Открутите контактный-болт крепления, чтобы освободить штифт

Штифты снабжены пылезащитными заглушками, которые нельзя скручивать. У каждого штифта есть плоские участки, которые находятся под головкой крепежного болта. Они позволяют удерживать штифт гаечным ключом при повороте болта.

Корпус вращается на одном штифте, обнажая колодки.

Некоторые автомобили с передним приводом и тормозами системы Girling Colette снабжены болтами с гнездовыми головками, для работы с которыми требуется особый ключ.

Повернув корпус, подвяжите его, чтобы избежать излишнего натяжения гибкой трубки.

Некоторые колодки снабжены амортизирующими пружинами, которые находятся поверх или внутри них. Если на одной из накладок установлен датчик износа, он находится с обратной стороны.

Тормоза системы Lockheed

Тормоза Lockheed Light Duty, Bendix и ATE используются в различных авропейских автомобилях.

Они во многом похожи на тормоза системы Girling и работают по аналогичной схеме. Иногда за колодками устанавливаются противошумные прокладки.

Для крепления корпуса цилиндра используются крупные шплинты, под которыми находятся фиксирующие пружины.

Помните, что шплинты нельзя использовать повторно. При сборке необходимо подобрать новые шплинты со скошенным концом.

Тем не менее, в тормозах типа Bendix и ATE используются твердые шплинты, для удаления которых потребуется молоток и пробивной пуансон.

Тормоза Lockheed 4X36MB снабжены четырьмя поршнями, каждая пара работает от отдельной гибкой трубки. Такая система считается особенно надежной.

При снятии колодок необходимо отключить датчик износа.

Тормоза системы Freins Girling и Bendix

Тормоза Freins Girling и Bendix используются преимущественно во французских и итальянских автомобилях. Они во многом напоминают Girling XD48, однако корпус в них удерживается не шплинтами, а клинами с «невидимками» на обоих концах.

Перед удалением клинов необходимо запомнить способ крепления «невидимок». Клины удаляются с помощью пробивного пуансона. Корпус снимается тем же способом, что и в XD48.

Вправьте поршень приспособлением для сжатия клапанных пружин или столярной струбциной.

Японские модели

В большинстве своем японские тормоза устроены по одной из вышеописанных схем.

Подвижные тормозные суппорты с одним или двумя поршнями, используемые в автомобилях Datsun, могут незначительно отличаться от Girling XD48 или A. Колодки крепятся штифтами (в некоторых случаях с «невидимками»), а также снабжаются противошумными прокладками или пружинами.

В современных японских автомобилях штифты нередко крепятся спиральными пружинами.

Как заменить тормозные колодки дисковых тормозов велосипеда

Езда без тормоза опасна и бессмысленна. Сейчас на велосипеды часто устанавливаются дисковые тормоза, которые показывают себя с лучшей стороны. Многие велосипедисты отдают предпочтение именно такой тормозной системе. И даже тот факт, что периодически требуется менять дисковые колодки для велосипеда, не пугает владельцев велобайков.

Дисковый тормоз велосипеда

Про необходимость выполнения подобной работы могут свидетельствовать различные факторы:

• громкий визжащий звук;
• снижение эффективности торможения;
• падение силы торможения;
• скрежещущий звук, который рождается от нажатия на рычаг тормоза.

Поскольку тормозная система напрямую отвечает за нашу безопасность, то замена тормозных колодок на велосипеде должна быть своевременной и выполняться по всем правилам. В противном случае даже сложно представить себе последствия езды на таком велосипеде. К тому же существует большая вероятность выхода из строя тормозного диска, замена которого потребует существенных финансовых вливаний.

Этапы замены

Если вы не знаете, как поменять колодки на велосипеде с дисковыми тормозами, то эта статья будет очень полезной и познавательной. Ничего сложного в этом деле нет, главное, чётко следовать нашим рекомендациям и инструкциям. Замена колодок на велосипеде с дисковыми тормозами состоит из следующих этапов:

1. Демонтаж калипера лучше не обходить стороной. Поскольку далеко не во всех велосипедах можно выполнить замену с установленным калипером.
2. Демонтаж стопорного кольца, которое встречается на Hope и Avid. В некоторых случаях стопорное кольцо отсутствует, а вместо него находится провод. Такие элементы необходимы для прочного крепления болта, который теряет способность к откручиванию. Стопорное кольцо или тросик нужно не потерять и обязательно установить на место, поскольку без них эксплуатация велосипеда становится небезопасной — болт может раскрутиться, что приведёт к вылетанию колодок во время движения.
3. Демонтаж болта зависит от его типа. Есть закручивающиеся болты от Magura, Shimano или Avid, а есть защёлкивающиеся, которые выпускаются Hope. Болт может быть сильно загрязнён, в этом случае его нужно тщательно вычистить, чтобы скольжение было высокоэффективным, а торможение плавным.
4. Демонтаж старых колодок может осуществляться по-разному. Это зависит от типа механизма, который был установлен. Например, модели от Шимано и Хоуп можно просто вытащить. Колодки для велосипеда от Авид необходимо подёргать для освобождения от поршней. Модели Marta от Magura нужно повернуть, освободив их таким образом от выступа.
5. Освобождённые колодки необходимо осмотреть на предмет износа. На некоторых моделях можно обнаружить выступающую точку — метку износа. Если такого обозначения нет, то необходимо сопоставить толщину тормозящего материала с расположением возвратной пружины. Если колодки не изношены, а лишь имеют застеклённую поверхность с блестящими твёрдыми линиями, которые оставляет ротор, то их можно вернуть к жизни. Для этого необходимо обработать поверхность грубой наждачкой.

Тормозные колодки

1. Дисковые колодки для велосипеда, выбранные для замены, могут быть органическими или полуметаллическими. Первые модели обеспечивают хорошее сцепление, не так сильно греются, но требуют хороших условий эксплуатации. Второй вариант громкий, сильно нагревающийся, но более живучий.
2. Калипер нуждается в очистке. Для этого подойдёт кусочек ткани или ватный спонж, смоченный в жидкости, которая предназначается для очистки тормозной системы. Тереть нужно внутреннюю сторону калипера.
3. Не только колодки нуждаются в замене, но и пружина. Ведь колодки могут оказаться неидентичными и пружина будет задействована не полностью. Это приведёт к стягиванию колодок и выходу из строя ротора.
4. Во время монтажа новых элементов необходимо следить за их скольжением вдоль ротора. Также нельзя допустить срыва пружины с места.
5. Процесс сборки тормозной системы осуществляется в обратном порядке. Дальше необходимо несколько раз нажать на рычаг и проверить правильное расположение колодок и хорошее прижимание ротора.

Как быть с гидравлическими тормозами?

Хоть конструкция такой тормозной системы обладает более сложным устройством, но замена колодок гидравлических тормозов велосипеда осуществляется практически аналогично той схеме, которая была описана выше. Отличия, конечно, имеются, но они не делают процесс замены более сложным или непонятным.

Замена колодок

1. Снимаем колесо и демонтируем стопорное кольцо.
2. Выкручиваем болт, который служит крепежом.
3. Демонтируем отслужившие своё колодки в направлении, обратном расположению оси втулки колеса. На этом этапе необходимо запомнить расположение возвратной пружины, которая располагается между колодками. После завершения процесса торможения она будет разжимать их.
4. Очищаем клапаны и калипер с внутренней стороны аналогично тому, как это было описано в предыдущем разделе.
5. Оба клапана необходимо вдавить в калипер. Для этого можно использовать любой пластиковый рычаг. Давить необходимо не на крайнюю сторону клапана, а на его центральную часть.
6. Между новыми колодками необходимо установить пружину, после чего их можно вставлять в машинку.
7. Болт закручиваем, а стопорное кольцо устанавливаем на место.
8. Очищенный тормозной диск устанавливается на место, а следом за ним и колесо.
9. Проверяем правильное расположение всех элементов и работоспособность системы.

Ещё один важный процесс обслуживания велобайка стал вам знаком. Замена тормозных колодок дисковых тормозов велосипеда выполняется легко и быстро, не требует от велосипедиста глубоких познаний и использования сложного инструмента. Так что нет ни одного повода обращаться к специалистам для выполнения такой простой работы.

Замена дисковых тормозных колодок на велосипеде

Содержание

1. Преимущества и недостатки дисковых тормозов
2. В каких случаях нужно менять дисковые тормозные колодки?
3. Замена дисковых тормозных колодок
4. Механические
5. Гидравлические
6. Как продлить срок службы тормозных колодок?

Конструкция велосипеда на протяжении длительного периода совершенствовалась. Особое внимание уделили созданию тормозной системы, которая должна быть надежной и эффектной в применении.

Дисковые тормоза – распространенный вариант исполнения, представленный сочетанием рукояток управления, привода и тормозных колодок. Своевременное обслуживание позволяет существенно продлить эксплуатационный срок тормозной системы, исключить вероятность ее повреждения.

Многие считают, что тормозная система с диском прогрессивный шаг в сфере производства велосипедов. Конструкция напоминает ту, которая устанавливается на автомобиле. Применение дисков позволяет исключить вероятность износа обода.

К другим преимуществам отнесем следующее:

• Восьмерка обода не сказывается на эффективности тормозной системы.
• Есть возможность использовать систему в жестких условиях.
• Четкая модуляция.
• Более длительный эксплуатационный срок.
• Дисковая конструкция хорошо справляется с задачей при большом количестве грязи.
• Модуляция стабильная, периодическое обслуживание не требуется.

Во многих случаях конструкция может прослужить в течение нескольких сезонов, но даже при бережном отношении и не активном катании потребуется обслуживание.

К минусам конструкции отнесем следующее:

• Вся система и отдельные компоненты обходятся дорого.
• Конструкцию нельзя назвать универсальной в применении.
• Большинство вариантов исполнения не подлежит ремонту своими руками.
• Достаточно большой вес.

Конструкция может существенно отличаться, все зависит от конкретного случая. Дисковые тормоза устанавливаются в большинстве случаев на дорогих моделях известных производителей.

В каких случаях нужно менять дисковые тормозные колодки?

Важно правильно выбрать момент, когда нужно провести замену колодок.

Среди особенностей отметим следующее:

• Большинство вариантов исполнения может прослужить не более 15 тысяч километров.
• Дорогостоящие конструкции служат около 30 тысяч километров за счет применения специальных сплавов.

Приведенная выше информация определяет то, что важно следить за километражем.

Скорость износа зависит от нижеприведенных моментов:

• Стиль езды. Трудные подъемы и спуски негативно сказываются на сроке службы тормозной системы.
• Внешнее воздействие. Удары и другое воздействие может стать причиной появления дефектов, которые уменьшают эксплуатационный срок.
• Неправильная регулировка устройства также негативно сказывается на состоянии колодок.

Визуальный осмотр позволяет определить состояние колодок. Производители специально наносят сложный рисунок на поверхность, который и является определяющим фактором.

Замена дисковых тормозных колодок

Умение периодически проводить ремонт и обслуживание тормозных дисков позволяет существенно сэкономить.

За счет этого также можно:

• Исключить вероятность повреждения системы.
• Снижает риски при активном катании.

Выделяют два основных типа тормозной системы: механическая и гидравлическая. Оба варианта обладают своими преимуществами и недостатками, которые должны учитываться.

Механические

Механическая тормозная система получила весьма широкое распространение.

Она обладает следующими особенностями:

1. Усилие от рукоятки передается при помощи троса. Этот элемент изготавливается при применении нержавейки, которая характеризуется повышенной устойчивостью к воздействию высокой влажности.
2. Время от времени трос должен подтягиваться. Это связано с тем, что происходит естественное растяжение металла под воздействием прикладываемого усилия.
3. Тормозные колодки расположены в калипере. Подобный узел также изготавливается из нержавеющей стали.
4. Устанавливается возвратная пружина, которая возвращает колодку в обратное положения.

Регулировка проводится путем подкручивания троса. Поверхность торможения должна быть чистой, иначе снижается эффективность торможения.

Гидравлические

Гидравлическая система намного сложнее.

Она состоит из следующих элементов:

• Бачка со специальной жидкостью.
• Гидравлической линии. Она представлена специальной трубкой с повышенной герметичностью. Попадание воздуха становится причиной снижения эффективности.
• Приводного цилиндра.
• Тормозного поршня, за счет которого создается давление.

Процедура смены колодок довольно проста. Инструкция по проведению работы выглядит следующим образом:

• Калипер снимается, за счет чего упрощается поставленная задача.
• Нужно аккуратно расправлять все крепления: стопорные кольца, проводка, небольшие регулировочные болтики.
• Следующий шаг заключается в удалении старых колодок и установке новых.
• Далее проводится крепление колодок, после чего всего устанавливается на старое место и проверяется надежность крепления.

На момент тестирования тормозной системы следует пару раз нажать на тормозную ручку, она должна иметь свободный ход.

Как продлить срок службы тормозных колодок?

Многие ищут информацию о том, каким образом можно продлить эксплуатационный срок тормозных колодок, за счет которых обеспечивается снижение скорости.

Продлить длительность эксплуатации можно следующим образом:

1. Проводится тщательное очищение поверхности на момент эксплуатации.
2. Нельзя допускать появление механических дефектов.
3. Следует использовать исключительно оригинальные изделия.

Соблюдение рекомендаций позволяет снизить расходы. Хорошие системы прослужат в течение длительного периода, все зависит от правильности обслуживания и особенностей самой конструкции.

Конструктивные особенности тормозной системы дискового типа определяют должную надежность при эксплуатации в самых различных условиях.

Примером можно назвать повышенную влажность и большое количество загрязнений. Отсутствие внешних элементов повышает степень защиты конструкции от воздействия окружающей среды.

Не заводится или плохо заводится дизель в мороз: причины и решение проблемы

Отследить состояние и обслужить переднюю и заднюю тормозную систему можно в большинстве случаев самостоятельно и при минимуме инструментов. Исключение составляют системы с электрическим ручным тормозом, для обслуживания которых необходимо диагностическое оборудование. Контролировать состояние тормозных колодок и обслуживать тормозную систему следует при каждом техническом обслуживании автомобиля. Но устройства очень часто служат дольше, чем принятый у нас интервал техобслуживания в 10 тысяч километров.

Для проверки состояния колодок барабанного тормоза следует вывесить колесо автомобиля, обязательно подставив какую-либо страховку, не полагаясь на штатный домкрат. Далее снимаем колесо, через технологическое отверстие сводим колодки и снимаем барабан. Оцениваем визуально их состояние и замеряем толщину фрикционной накладки вместе с основанием (не менее 3,5 миллиметров). Справедливости ради отмечу, что в современных легковых автомобилях барабанные тормозные механизмы используются редко, в основном на задней оси и в системах ручного стояночного тормоза.

Для контроля колодок дискового тормоза следует вывесить колесо автомобиля, обязательно подставив какую-либо страховку, не полагаясь на штатный домкрат. Далее, снимаем колесо и очищаем механизм тормоза снаружи. Эффективно использование металлической щетки, быстрого очистителя спрей Schnell-Reiniger и сжатого воздуха. Из очищенного суппорта вынимаем тормозные колодки, оценить их состояние объективно можно только сняв их.

Ссылка на видео с продуктом Schnell-Reiniger: https://www.youtube.com/watch?v=5BZ7fkuQzYM

Личный опыт. Ваш покорный слуга имел личный негативный опыт оценки состояния тормозных колодок снаружи, без разборки.

Так снаружи колодки смотрелись практически новыми, а на тормозном стенде не позволили пройти техосмотр, показав очень большую разницу в силе по осям. Я снял колодки, и все стало ясно – трещины от перегрева по всей поверхности фрикционных накладок – конечно, это замена тормозных колодок. Не поленитесь и потратьте время на проверку их состояния – это напрямую влияет на безопасность, но вернемся к сегодняшней теме.

Снятые колодки дискового тормоза следует тщательно осмотреть на предмет наличия трещин и отслоений «ферродо», а также коррозии стального основания. Оценить остаточный ресурс. Напомню, по инструкции колодки нуждаются в немедленной замене при указанных дефектах и толщине накладок менее 2 миллиметров. Большинство колодок дисковых тормозов имеют поперечную проточку на 2/3 фрикционного слоя, которая способствует отводу газов при торможении и одновременно служит показателем работоспособности. Если от проточки остался только легкий след, то пришло время их заменить на новые, как и в случае, если толщина накладок не позволит доездить до следующего технического обслуживания.

Индикаторы износа колодок. На некоторые колодки производитель ставит датчики износа, при минимальной толщине накладок, замыкающие свой контакт на массу. При этом загорается сигнал об изношенных колодоках на приборной панели или сигнал идет в бортовой компьютер, но эта система не надежна на 100%.

Датчики износа такого типа используются в основном европейскими производителями, азиатские идут по более простому, эффективному и безопасному, но не слишком комфортному для водителя пути. На внутреннюю колодку прикрепляют пружинку специальной формы («скрипун»), которая при критическом износе фрикционной накладки начинает цеплять за поверхность тормозного диска и издает резкий неприятный звук.

Этот звук и сигнализирует водителю о необходимости купить новые тормозные колодки.

Итак, если тормозные колодки не имеют следов коррозии, расслоения, трещин фрикционного слоя и толщина накладки более 5 миллиметров для дисковых тормозов, 3,5 миллиметров для барабанных, то они вполне способны работать до следующего технического обслуживания.

Однако, обслуживание тормозной системы автомобиля на этом не заканчивается. Сами тормозные колодки и их посадочные места необходимо очистить от грязи, чтобы они не заедали в пазах и смазать. Как для новых, так и для уже работавших тормозных колодок используется антискрипная антипригарная паста Liqui Moly Bremsen-Anti-Quietsch-Paste.

Это паста на синтетической основе с содержанием микрокерамики, имеет термостойкость до 1100°С с основной функцией – предотвращение паразитных вибраций при торможении, то есть такого противного нам скрипа. Также паста защищает от коррозии и попадания воды, влаги в сопряжения тормозного механизма. Она очень хорошо подходит для пропитки «бутерброда» антискрипных пластин, которые используются при монтаже передних и задних тормозных колодок. Кстати, если старые противоскрипные пластины находятся в приличном состоянии, то менять их вместе с тормозными колодками нет необходимости. Достаточно хорошо их очистить и обновить смазку.

Направляющие пальцы тормозного суппорта. Нуждаются в периодическом контроле при смене колодок. От их свободной посадки зависит комфорт при торможении и ресурс свежих тормозных колодок.

Ссылка на видео с продуктом Bremsenfuhrungsstiftefett https://www.youtube.com/watch?v=kQu1P_bC21w

На автомобилях приблизительно до 2010 года выпуска использованы направляющие пальцы без полимерного покрытия. Их заменять вместе с колодками не нужно, и они могут очищаться достаточно грубыми способами: металлической щеткой, наждачной бумагой и подобными инструментами.

Но с начала 2010-х годов в ходу появились детали с полимерным антифрикционным и антикоррозионным покрытием, что исключает их механическую очистку и часто при наличии повреждений, требуется производить замену направляющих пальцев вместе с тормозными колодками. Об этом следует помнить при заказе запчастей.

При установке направляющие пальцы тормозного суппорта необходимо смазать, причем избыток смазки, ее выдавливание из-под резиновых пыльников недопустимо. Надо знать, что смазывающие составы для направляющих пальцев старой и новой генерации различаются.

Для старых образцов используются смазки с высокими антизадирными свойствами на основе силиконов или ПАО (полиальфаолефиновая синтетика). А для пальцев с покрытием – антикоррозийная смазка на основе полиалкиленгликоля, ближайшего химического родственника тормозных жидкостей. В ассортименте Liqui Moly представлены смазки обоих поколений, первого – Anti-Quietsch-Paste. И второго – Bremsenführungsstiftefett, обе смазки упакованы в пластиковые пакетики, одного достаточно для двух тормозных механизмов.

Наиболее сложная технологическая задача при замене тормозных колодок – утапливание тормозных поршней в цилиндры.

Профессионалы имеют специальный инструмент, а владелец при самостоятельной работе вынужден использовать подручные средства: отвертки, монтировки, широко разводящиеся пассатижи, в просторечии «геббельсы» или струбцину. В интернете много публикаций по этому поводу.

Для увеличения срока службы пыльника и манжеты цилиндра его следует снаружи и внутри обработать бесцветной смазка-силикон Silicon-Spray.

Выбор колодок. Мы привыкли к тому, что запчасти делятся на оригинал и автомаркет (что дешевле). Многие отдают предпочтение последней категории, логично заявляя, что «чай в Англии не растет» и намекая на то, что автопроизводители не делают колодки самостоятельно, а заказывают у сторонних производителей.

Но различия в колодках не ограничиваются «оригинальностью». Даже в пределах одного производителя, например, Brembo или Ferrodo, колодки на одну и ту же модель отличаются жесткостью и составом фрикционной смеси. Они рассчитаны на разные условия эксплуатации и могут обеспечивать разное торможение: мягкое, среднее или жесткое и резкое.

Есть и национальные различия, мягким торможением отличаются азиатские и японские колодки, а вот европейские в целом много жестче. Эти моменты и собственные предпочтения следует учитывать при заказе запчастей. Часто при покупке тормозных колодок производитель прикладывает к набору дополнительные элементы: болты крепления скобы суппорта, смазки и тому подобное. Так, например, поступает Volkswagen. А вот у Toyota все компоненты тормозной системы следует заказывать отдельно, что неудобно. При заказе нужно отдать предпочтение наборам тормозных колодок, укомплектованных дополнительной арматурой, необходимой при замене. С выбором может помочь грамотный продавец.

Заключительный этап при замене тормозных колодок – это установка колеса. Для предотвращения «прикипания» колесного диска к ступице необходимо обработать сопрягаемую поверхность медным аэрозолем Kupfer-Spray.

Ссылка на видео с продуктом Kupfer-Spray: https://www.youtube.com/watch?v=7MQ-QJEogL8

Правильная технология и последовательность обслуживания тормозной системы подробно расписана здесь.

Как видите, никаких особых сложностей в регламенте замены нет, один раз попробовав, вы поймете правильный порядок и особенности замены тормозных колодок на собственном автомобиле и в дальнейшем трудностей не будет.

Как заменить колодки дискового тормоза на велосипеде

5/5 — (1 голос)

Колодки дискового тормоза являются расходным материалом вашего велосипеда, и само собой разумеется, что важно поддерживать их в хорошем состоянии.

Торможение с низким энергопотреблением, пронзительный вой при торможении на сухой дороге (для них нормально шуметь на мокрой дороге) или чрезмерный ход рычага могут быть симптомами изношенных или загрязненных колодок дисковых тормозов.

К счастью, их обновление занимает пять минут, они дешевы и достаточно легкие, чтобы вы могли – и должны – всегда носить с собой запасной комплект во время катания, потому что нередко носить комплект во время особенно долгой и грязной поездки. .

Это руководство относится к дисковым тормозам как на дорожных, так и на горных велосипедах, и, хотя в руководстве специально показаны тормоза Shimano, процесс почти идентичен для тормозов от SRAM, Tektro и других крупных производителей.

Содержание

Инструменты, необходимые для замены колодок дисковых тормозов

Для этой работы стоит приобрести ёмкость для очистки дисковых тормозов.

• Инструмент для выталкивания подушек или отвертка с плоской / толстой головкой
• Плоскогубцы, отвертка или шестигранный ключ подходящего размера
• Бумажная ткань
• Очиститель дисковых тормозов
• Сменные колодки

Шаг 1. Проверьте на износ

Не забывайте регулярно проверять тормозные колодки.

Снимите колесо с велосипеда и проверьте тормозные колодки на износ.

Очень важно регулярно проверять колодки – если они изнашиваются вплоть до опорной плиты, металл-металл контакта уничтожит тормозные диски очень быстро.

Если тормозные колодки изнашиваются к опорной плите, как это произошло здесь, вы будете очень быстро разрушить ваши роторы, которые могут быть очень дорогостоящим ремонтом.

Будьте осторожны, чтобы не задействовать тормоза на этом этапе. Нажатие на тормозной рычаг после того, как вы сняли роторы дисков, может вывести поршни за их пределы и поставить под угрозу гидравлическую систему, вынуждая вас прокачать тормозной блок.

Вы должны заменить колодки, когда останется не более 1,5 мм тормозного материала. Если колодки в порядке, замените колесо и продолжайте движение. Если нет, выполните следующие действия.

Шаг 2. Снимите и очистите

Начните с того, что вставьте колодки в суппорт с помощью толкателя колодок или большой отвертки с плоским шлицем.

Начните с того, что вставьте старые колодки в суппорт с помощью толкателя колодок или большой отвертки с плоской головкой. Вы должны сделать это на данном этапе, потому что установка новых колодок непосредственно на поршни может привести к повреждению.

При установке новых колодок убедитесь, что вы положили фиксирующий штифт / болт в безопасное место.

Снимите систему удержания колодок – в некоторых тормозах используется шплинт, который можно снять плоскогубцами, в то время как у других будет шпилька с шестигранной или плоской головкой. В любом случае вам нужно удалить это.

Снимите колодки и пружины с помощью плоскогубцев. На этом этапе рекомендуется очистить внутреннюю часть суппорта и ротора небольшим количеством обезжиривателя и бумажной тканью, чтобы удалить всю тормозную пыль или скопившуюся грязь.

Обратите особое внимание на ротор – если он вообще загрязнен маслом или жиром, это быстро перейдет на ваши колодки, и вам придется начинать процесс заново.

Шаг 3. Замените и отрегулируйте

Ротор должен вращаться параллельно и по центру корпуса суппорта. Если это не так, отверните крепежные болты и отрегулируйте так, чтобы диск был отцентрирован.

Установите новые колодки вместе со стопорными штифтами и зажимами и верните колесо на велосипед. Старайтесь не нажимать на рычаг тормоза на этом этапе.

Внимательно проверьте положение суппорта относительно ротора. Ротор должен вращаться параллельно и по центру корпуса суппорта. Если это не так, отверните крепежные болты и отрегулируйте так, чтобы диск был отцентрирован.

Когда вы абсолютно уверены, что диск движется прямо, раскрутите колесо и нажмите на рычаг тормоза. Может потребоваться несколько насосов, прежде чем подушечки прикусят. Если они не захватят ротор после повторных отказов, вам нужно будет прокачать тормоза.

Установите новые колодки вместе с удерживающими штифтами и зажимами и верните колесо на велосипед, избегая нажатия на рычаг тормоза.

Когда вы будете довольны тем, что колодки правильно останавливают колеса, вам нужно будет «прижать их».

Это можно сделать, катаясь в безопасной зоне, свободной от автомобилей. Разогнать байк до скорости и резко тормозить. Повторите процесс несколько раз, и байк будет готов к езде.

Видео

Cбор средств на развитие сайта и на хостинг. Дорогие друзья! Наш сайт — это некоммерческий проект, поддерживаемый только собственными силами. Тем не менее, содержание сайта требует определенных затрат. Спасибо откликнувшимся!

Возможно Вам это будет интересно:

Как заменить тормозные колодки в автомобиле

Тормозная система любого автомобиля – это одна из систем отвечающих за безопасность при движении. Основной задачей данной системы является частичное замедление автомобиля, а также полная его остановка. В правилах ПДД прописано, что автомобиль с неисправной тормозной системой эксплуатировать полностью запрещается.

За элементами тормозной системы нужно тщательно следить

Конструкция и принцип работы тормозных механизмов

Эти механизмы устанавливаются на ступицах колес и являются промежуточным звеном между ступицей и колесом, за счет чего и осуществляется возможность замедления вращения колеса.

Зачастую дисковые механизмы устанавливаются на передней оси, а барабанные, поскольку они еще используются и как стояночный тормоз – на задней. Хотя есть и много авто, у которых дисковые тормоза стоят на обеих осях.

Принцип функционирования барабанного механизма таков: барабан с закрепленным на нем колесом свободно вращается вокруг оси ступицы, тормозные колодки, находящиеся внутри барабана находятся в сжатом состоянии. Сжатие колодок обеспечивается двумя пружинами. Нижняя часть колодок устанавливается в установочные пазы ступицы, а верхняя часть – в пазы поршней рабочего тормозного цилиндра.

При воздействии на педаль жидкость под действием усилия давит на поршни, они начинают выходить из цилиндра, толкая колодки и преодолевая усилие стяжных пружин. Колодки разжимаются и соприкасаются с барабаном. Трение, возникающее между ними, замедляет вращение барабана, а вместе с ним и колеса. Чем больше усилие передает жидкость, тем больше колодки будут прижиматься к барабану, и торможение будет происходить интенсивнее.

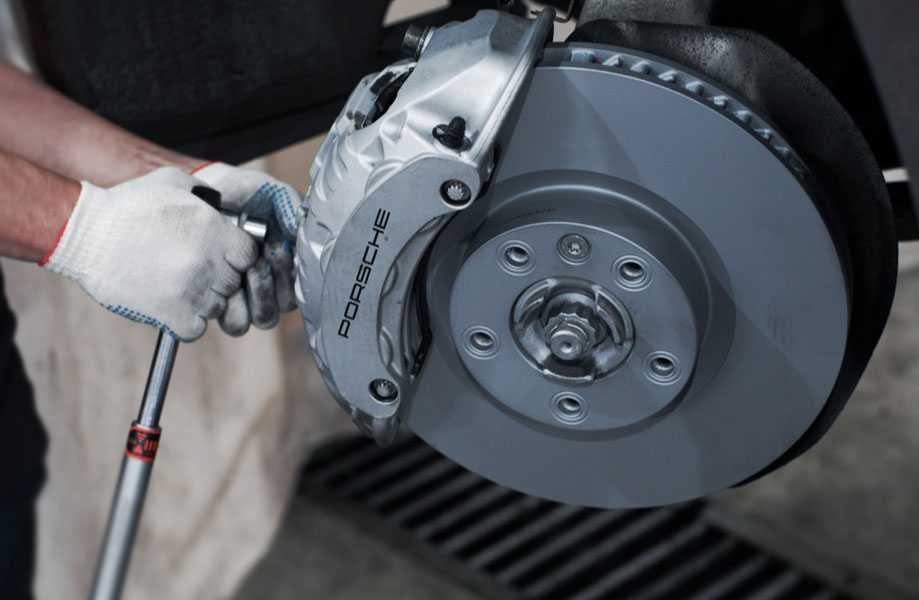

Снятие суппорта у дисковых тормозов при замене колодок

У дисковых механизмов конструкция и принцип работы несколько иной. Тормозные колодки устанавливаются в суппорте, которые имеет П-образную форму. Сам суппорт может продольно перемещаться на своих крепежных болтах. С одной стороны, обычно внутренней, в суппорт установлен тормозной поршень, а сам суппорт играет роль рабочего цилиндра. Поршень упирается в одну из колодок.

Работает механизм так: диск, помещенный между колодками, если не производится торможение, свободно вращается. При передаче усилия поршень выходит из цилиндра и начинает прижимать колодку к диску. Усилие, создаваемое жидкостью на поршень суппорта, не только прижимает одну колодку, оно еще и заставляет переместиться сам суппорт вдоль оси, и колодка, находящаяся с другой стороны диска, тоже начинает прижиматься к нему. Так обеспечивается двухстороннее воздействие колодок на диск.

Когда нужна замена тормозных колодок. Признаки износа

Из вышеизложенного ясно, что основным элементом данного механизма являются колодки. Частое их взаимодействие с барабаном или диском приводит к стиранию фрикционных накладок, после чего будет требоваться замена тормозных колодок. Существует несколько признаков того, что нужна замена тормозных колодок:

Видео: Как заменить тормозные диски и колодки

1. Слышен визг при торможении. Появление звука свидетельствует о полном стирании фрикционных накладок и с барабаном/диском уже взаимодействует металлическая часть колодки.
2. Торможение происходит слишком медленно или быстро. При сильном износе фрикционных накладок увеличивается зазор между колодкой и барабаном/диском. Этот зазор влияет на время, требуемое для полноценного соприкосновения накладки с барабаном/диском, а также изменяет ход педали тормоза, требуется больше нажимать на педаль, и как следствие – увеличение усилия. Из-за этого торможение происходит медленнее. Отсутствие же фрикционных накладок приводит к тому, что при торможении взаимодействовать между собой начинают металлическая часть колодки и диска/барабана. Трение между ними значительно возрастает – торможение происходит быстрее обычного. При этом взаимодействие металлических частей значительно повреждает поверхность барабана/диска;
3. Биение в педаль тормоза. Происходит это из-за неравномерного износа или повреждения фрикционной накладки. Появление биения тоже свидетельствует о том, что требуется замена тормозных колодок.

При появлении хоть одного из данных признаков производится замена тормозных колодок.

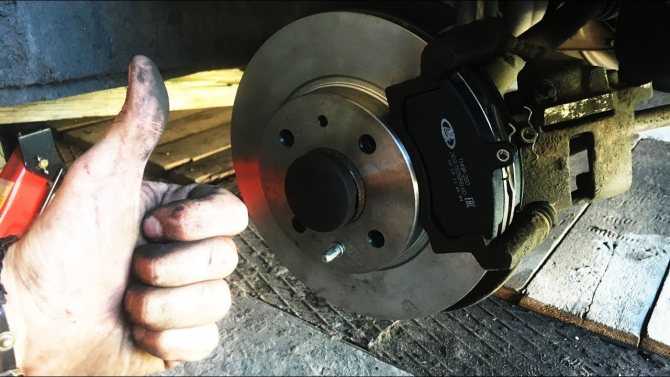

Замена передних тормозных колодок

Как уже сказано, спереди на авто устанавливаются дисковые механизмы, а поскольку конструкция такого механизма проще, то и замена передних тормозных колодок производиться легче.

Замена передних тормозных колодок

Для замены передних тормозных колодок авто нужно установить на ровную площадку, поставить его на стояночный тормоз и кинуть противооткатные башмаки под колеса. Затем авто поддомкрачивается с той стороны, где будет производиться замена передних тормозных колодок, предварительно ослабляются болты крепления колеса.

После поддомкрачивания колесо полностью снимается со ступицы. На данном этапе можно визуально оценить состояние колодок, если замечен сильный их износ – они меняются. Для этого нужно выкрутить один из крепежных болтов суппорта. Далее суппорт снимается с диска путем проворачивания его вокруг оси второго болта крепления. После чего изношенные колодки извлекаются из суппорта.

Видео: Видео замены передних тормозных колодок VW Passat

Перед тем, как заменить передние тормозные колодки, нужно будет утопить поршень в тормозной цилиндр, иначе установить на место суппорт будет невозможно. Вдавливать его нужно с усилием, но аккуратно, поскольку суппорт сделан из алюминия и повредить его несложно.

После того как поршень будет вдавлен, в суппорт устанавливаются колодки, он ставится на место и закрепляется обратно болтом крепления. После чего устанавливается на место колесо и авто снимается с домкрата.

Замена задних тормозных колодок, если они дисковые, производится таким же путем, как и спереди.

Замена задних тормозных колодок

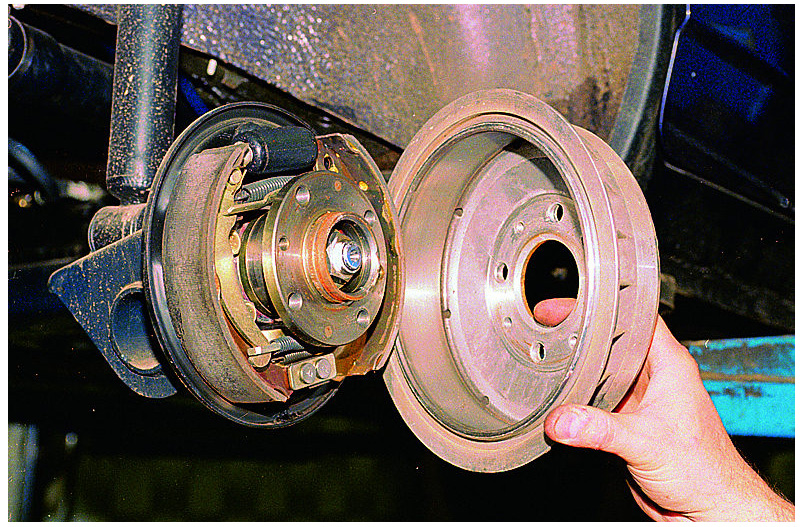

А вот если сзади установлен барабанный механизм, замена задних тормозных колодок более трудоемкая, тем дисковых.

Замена колодок на задних тормозах барабанного типа

Опять же колесо там,  где будет производиться замена тормозных колодок, поддомкрачивается и снимается с авто. Чтобы снять барабан, нужно будет расстопорить гайку крепления барабана и саму гайку выкрутить. Далее аккуратно поддевая барабан с разных сторон, он снимается с оси ступицы. При снятии важно проследить за подшипником, который установлен в барабан. Если имеется механизм стояночного тормоза, то он снимается.

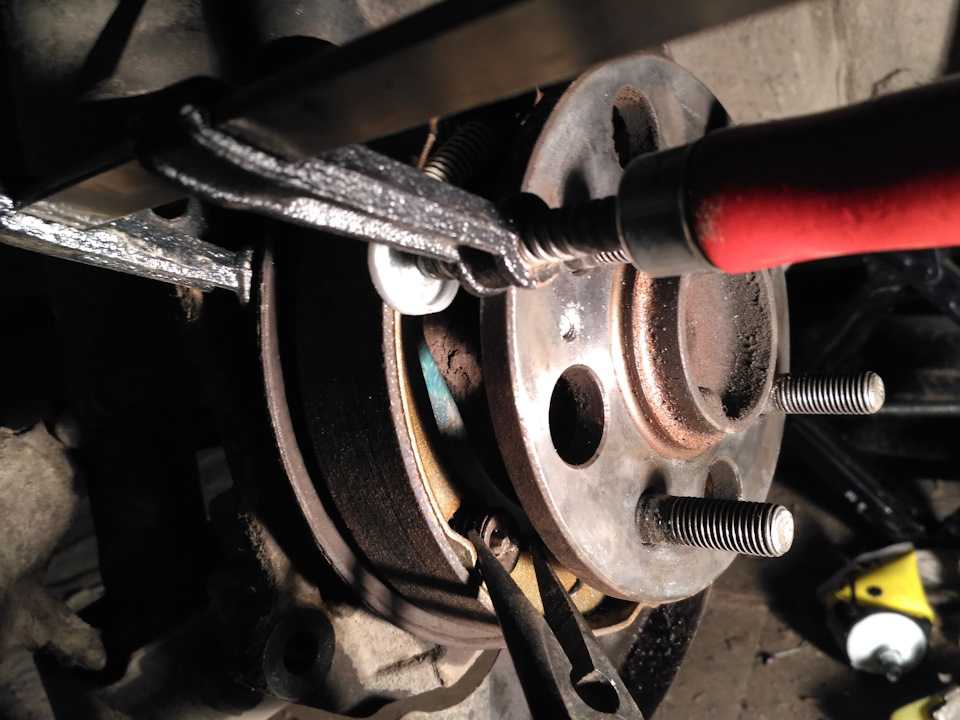

Далее нужно аккуратно снять стяжные пружины, следует учитывать , что усилие этих пружин значительное. После снятия пружин снимаются пластинчатые пружины фиксаторов колодок и колодки снимаются.

Перед заменой задних тормозных колодо, нужно будет утопить в рабочем цилиндре поршни. После чего колодки ставятся на место. После чего фиксируются фиксаторами, на них устанавливаются стяжные пружины и механизм стояночного тормоза. Затем на место устанавливается барабан с подшипником и затягивается он гайкой, сама гайка стопорится. После устанавливается колесо. Замена задних тормозных колодок барабанного механизма произведена.

Важно учитывать, что замена колодок производится как минимум парно, то есть, если заменены колодки на одном переднем колесе, то менять их нужно и на втором. А лучше производить замену колодок сразу на всех колесах.

Как заменить колодки и роторы дисковых тормозов

Когда необходимо заменить колодки и роторы дисковых тормозов – и как это сделать!

Теперь, когда дисковые тормоза установлены на всех ваших велосипедах — шоссейных и горных — самое время узнать, как определить износ колодок и роторов дискового тормоза и как их заменить. Посмотрите наше видео и узнайте подробности о том, как это делается ниже.

Что вам понадобится

• Рулетка
• T25 Torx гаечный ключ
• 5 мм Allen Harench
• Окрутня для флатехед или диско-тормозной прокладки
• Игольчатые плоскогубцы
• Инструмент для кассета (Road Bike Rotors)
• Isopropyl Alcole
• DEGREARSER
• ESOPROPYL ALLOCK
• DEGREARESER
• ESOPROPYL ALLOCK
• DEGREARESE
• .

Как проверить износ дисковых тормозных колодок

Со временем тормозные колодки вашего велосипеда изнашиваются! Как часто нужно будет менять колодки? Это будет зависеть от того, как часто вы ездите, какова местность, где вы ездите, и в каких условиях вы ездите. Езда по мокрой/грязной погоде или по крутым дорогам или тропам означает, что вам придется чаще менять тормозные колодки. Вы должны периодически проверять тормозные колодки на предмет износа, вот как:

1. Снимите колесо с велосипеда. Будет легче смотреть на тормозные колодки без ротора между ними.
2. Посмотрите вниз на суппорт, чтобы увидеть, сколько колодки осталось на металлической основе. Иногда вы можете сразу сказать, что ваша подушка изношена или ее еще достаточно, чтобы вы могли пройти следующие несколько поездок. Если вы не уверены, снимите тормозные колодки. Вам нужно будет удалить стопорный штифт, чтобы снять колодки с суппорта. Для получения основной информации о деталях дискового тормоза, о том, как снять колодку дискового тормоза и как удалить загрязнения, ознакомьтесь с нашим руководством ЗДЕСЬ>
3. Измерьте каждую тормозную колодку. Если толщина материала колодки менее 1 мм, эти колодки необходимо заменить!
4. Другая причина замены колодок дисковых тормозов – загрязнение колодки тормозной жидкостью, маслом или смазкой.

Как проверить износ роторов дисковых тормозов

Роторы, как правило, служат дольше, чем тормозные колодки, но их следует периодически проверять на предмет износа. Вот как:

1. Измерьте толщину неиспользуемой части ротора (например, в центре, в области крестовины)
2. Измерьте толщину используемой кромки ротора. Если разница между .2 — .5 мм, то пора заменить.
3. Вы также можете определить наличие значительного износа ротора, используя скрепку для бумаг или отмычку и перемещая ее от неиспользуемой части ротора к использованной части. Если вы чувствуете выступ или ступеньку на поверхности, вероятно, вам необходимо заменить ротор.
4. Другие причины, по которым может потребоваться замена ротора, включают: поврежденный или сильно изогнутый ротор, модернизированный/новый размер ротора.

Как заменить колодки дискового тормоза

При замене колодок дискового тормоза в первую очередь следует учитывать тип используемых колодок. Всегда заменяйте колодки материалом ОДНОГО ТИПА, если только вы не планируете заменять и колодку, и ротор. Колодки могут быть ОРГАНИЧЕСКИМИ (смола) или МЕТАЛЛИЧЕСКИМИ (спекшимися). Металлические колодки, как правило, служат дольше и являются хорошим выбором, если вы едете по крутым дорогам или тропам в неблагоприятных условиях. Органические колодки очень отзывчивы, но менять их нужно будет чаще. Если вы живете в более плоской местности и ездите в основном в сухих условиях, органические колодки могут быть хорошим выбором. Кроме того, убедитесь, что вы покупаете колодки, совместимые с вашим суппортом. Марка и модель ваших тормозов должны быть указаны на упаковке запасных колодок. Вот как вы замените эти колодки:

1. Используя расширитель колодок или отвертку с плоской головкой, вставьте поршни обратно в суппорт. Это облегчит установку новых колодок и предотвратит их трение о ротор.
2. Снимите старые колодки. Вам может понадобиться отвертка или шестигранный ключ, чтобы удалить штифт, удерживающий колодки на месте.
3. После снятия колодок очистите суппорт/поршни изнутри обезжиривающим средством. Это гарантирует, что ваши поршни двигаются правильно и не застревают на месте. Протрите суппорт начисто. Вы не хотите оставлять лишний обезжириватель внутри суппорта, так как он может загрязнить новые колодки.
4. Вставьте новые колодки в суппорт, стараясь не касаться их пальцами. Масла на ваших пальцах также могут загрязнить новые тормозные колодки.
5. Закрепите новые колодки с помощью болта/штифта, входящего в комплект поставки.

Как заменить роторы дисковых тормозов

Прежде всего убедитесь, что у вас есть подходящий сменный ротор и инструменты для работы. Есть два разных типа роторов: 6-BOLT и CENTER-LOCK. Большинство новых горных велосипедов будут поставляться с роторами с 6 болтами, а шоссейные велосипеды, как правило, поставляются с роторами с центральным замком. Вот как заменить роторы:

1. Снимите старый ротор. Используйте кассетный инструмент для центрального замка и ключ Torx T-25 для большинства роторов горных велосипедов с 6 болтами. Ваш новый ротор, скорее всего, будет поставляться с новыми болтами, но сохраните старые болты для резервного копирования.
2. Пока ротор снят, используйте возможность очистить труднодоступные участки втулки.
3. Возьмите новый ротор. Прежде чем затягивать, убедитесь, что стрелка указывает направление вращения колеса.
4. При затягивании болтов на роторе с 6 болтами делайте это по схеме «звезда».
5. При замене ротора с центральным замком замените торцевую крышку и сделайте первые несколько оборотов вручную, чтобы убедиться, что крышка завинчена правильно. Затем используйте кассетный инструмент для затяжки.
6. Всегда проверяйте, что вы затягиваете болты с моментом затяжки, указанным производителем.
7. Никогда не используйте консистентную смазку или смазку на болтах тормозного диска. Тепло, возникающее при сильном торможении, может привести к просачиванию смазки и загрязнению ротора и колодок.
8. Резьба торцевой крышки ротора с центральным фиксатором и болты ротора с 6 болтами должны поставляться с предварительно нанесенным фиксатором резьбы. Если его нет, нанесите по одной капле резьбового фиксатора на каждое отверстие под болт и сотрите излишки.
9. Всегда рекомендуется использовать изопропиловый спирт для удаления любых загрязнений с нового ротора перед заменой колеса.
10. Замените колесо и убедитесь, что суппорт правильно выровнен (нет трения тормозов). Если тормоза истираются, воспользуйтесь нашим руководством по устранению скрипа дисковых тормозов, чтобы отрегулировать суппорт!

Как приработать дисковые тормоза

Все колодки и роторы дисковых тормозов должны быть «приработаны» или предварительно изношены перед первой поездкой. Это предотвращает чрезмерный шум и обеспечивает равномерное и предсказуемое торможение. По сути, ваша цель состоит в том, чтобы нагреть колодки и роторы, нанеся ровный слой материала колодок на ротор (или тормозную поверхность). Вот как это сделать:

1. Найдите свободную парковку или тихую соседнюю улицу, где можно безопасно ездить.
2. Сидя на велосипеде, разгонитесь до умеренной скорости.
3. Нажимайте оба тормоза плавно и плавно, но НЕ останавливайтесь полностью. Отпускайте тормоза постепенно.
4. Повторяйте этот процесс 15-30 раз, пока не почувствуете, что тормоза сжимаются сильнее.
5. Дайте тормозам остыть перед первой поездкой.

Больше любви

Как правильно выбрать седло

Как хранить несколько велосипедов и снаряжение в ограниченном пространстве

Как отрегулировать подвеску на трейле

Как отрегулировать стойку-капельницу

Как настроить подвеску для горного велосипеда

Получить Журнал Fix-a-Flat для печати

Как починить спущенную шину | Бескамерный

Как починить квартиру с помощью камеры

Пять основных советов по уходу за велосипедом

Что взять с собой для грандиозной поездки на горном велосипеде

Как я стал профессиональным веломехаником

Как пользоваться динамометрическим ключом

Как выбрать шины для горного велосипеда

Как выбрать шины для шоссейного велосипеда

Как выполнить проверку безопасности велосипеда

Важность правильной посадки велосипеда

Как подготовить велосипед для езды под дождем

Как заменить колодки и роторы дисковых тормозов

Как обрезать руль горного велосипеда

Руководство по ремонту велосипедов Trailside

Как настроить бескамерные шины

Как заглушить обычные велосипедные шумы

Как заменить руль на шоссейном велосипеде

Как упаковать и отправить велосипед

Как помыть велосипед

Как отрегулировать велосипедный переключатель

Как починить сломанную велосипедную цепь

Как сделать Настенная полка для подвешивания велосипеда

Как сделать велосипедный крюк из трубных фитингов

Как носить коврик для йоги на велосипеде

Снятие и установка велосипедного колеса для транспортировки

Как перемещаться в метро с помощью Велосипед

Как заблокировать велосипед в городе

Части велосипеда

Как устранить скрип дисковых тормозов

Безопасность велосипеда | Сигналы руками и советы по вождению

Езда на велосипеде ночью: как зажечь свет на велосипеде

Как заменить колодки дискового тормоза велосипеда

Колодки дискового тормоза со временем изнашиваются. Иногда они загрязняются маслами или другими жидкостями. Когда это произойдет, пришло время их заменить. К счастью, замена тормозных колодок на современных гидравлических дисковых тормозах SRAM и Shimano проста и требует всего пару обычных инструментов. Описанный здесь метод также подходит для многих гидравлических дисковых тормозов других производителей.

[button]Магазин тормозов[/button] | [button]Shop Bikes[/button]

Когда заменять колодки дисковых тормозов велосипеда

Производители тормозных колодок указывают минимальную толщину своих колодок. SRAM предлагает заменять колодки, когда толщина опорной пластины тормозной колодки и материала колодки вместе составляет менее 3 мм в любой части. Shimano предлагает заменять тормозные колодки, когда толщина материала колодки составляет менее 0,5 мм.

Я предпочитаю заменять тормозные колодки, когда они выглядят примерно на 50% изношенными. Это проще, чем измерение, и когда тормозные колодки изношены примерно наполовину, ход тормозного рычага будет намного больше, чем когда колодки новые. Хотя их можно использовать до тех пор, пока не будет достигнута минимальная толщина колодок, лучше заменить колодки раньше, чтобы ваши тормоза не чувствовали себя туго.

[информационный бюллетень]

Как заменить колодки дисковых тормозов велосипеда

Прежде чем приступить к работе, вам необходимо снять колеса с велосипеда, чтобы получить полный доступ к тормозным суппортам и колодкам. Проще всего это сделать в ремонтном стенде, но если у вас его нет, ничего страшного. Есть и другие способы поддержать велосипед (например, перевернуть его вверх дном), чтобы снять колеса, чтобы можно было что-то импровизировать.

[дескриптор блока продукта=»feedback-sports-recreational-repair-stand»/]

Шаг 1. Снимите старые колодки

Чтобы снять старые колодки, в первую очередь необходимо вынуть стопорный штифт. Этот штифт проходит через ваши тормозные колодки и ввинчивается в корпус суппорта, чтобы удерживать колодки на месте. На конце может быть небольшой фиксирующий зажим для штифта, который обеспечивает дополнительную безопасность на случай, если штифт ослабнет.

Если имеется стопорный штифт, просто снимите его острогубцами. Теперь можно открутить штифт.

• Для стопорных штифтов SRAM требуется шестигранный ключ на 2,5 мм
Для стопорных штифтов Shimano
• требуется шестигранный ключ на 3 мм или небольшая отвертка с плоской головкой, в зависимости от модели.

[product-block handle=»bondhus-ball-end-l-hex-wrench-set-1″/]

После удаления стопорного штифта можно вытащить старые колодки и пружину прямо из верхней части. суппорта.

Шаг 2: Переустановка поршней тормозного суппорта

Перед установкой новых тормозных колодок необходимо переустановить поршни в тормозном суппорте. Поршни прижимают тормозную колодку к тормозному диску. Поскольку тормозные колодки изнашиваются и становятся тоньше, поршни выдвигаются, чтобы компенсировать это. Поскольку новые тормозные колодки толще, вам нужно вдавить поршни обратно в суппорт, чтобы освободить место.

Совет: используйте эту же процедуру для сброса поршней, если вы когда-нибудь случайно нажали на рычаг тормоза при снятых колесах.

У профессиональных механиков есть специальные инструменты, предназначенные для выталкивания поршней назад. Наиболее распространенным является гидравлический поршневой пресс для тормозов Park Tool PP-1.2. Но дома я предпочитаю простой пластиковый рычажок для шин, который должен быть у каждого велосипедиста. В противном случае вы можете использовать любой мягкий, плоский и достаточно маленький инструмент, чтобы поместиться внутри тормозного суппорта (например, рукоятку конусного ключа с резиновым покрытием). Мне нравятся пластиковые рычаги для шин, потому что вы ничего не поцарапаете и не повредите в суппорте. Просто убедитесь, что он чистый.

[product-block handle=»pedros-tire-lever-pair-yellow-1″/]

С помощью инструмента надавите на поршни, чтобы протолкнуть их назад, пока они не встанут на одном уровне с внутренней частью суппорта. Вы хотите оказывать давление как можно более прямо, но вы также можете использовать корпус суппорта для некоторого рычага, если вам это нужно.

Шаг 3: Установите новые тормозные колодки

После установки поршней можно установить новые колодки. Часто новые тормозные колодки поставляются с новой пружиной и фиксирующим зажимом, но если нет, вам придется повторно использовать старую пружину и фиксирующий зажим.

При обращении с новыми тормозными колодками старайтесь не касаться их материала. Вы не хотите рисковать загрязнением прокладок маслами на коже. Поставил колодки на пружину. Убедитесь, что все обращено в правильную сторону. Ссылайтесь на свой другой штангенциркуль, если вам нужно. Затем вставьте колодки в суппорт. Совместите отверстия в колодках и суппорте, чтобы можно было установить стопорный штифт. Затем нажмите на стопорный зажим, если он есть.

После установки колодок вы можете переустановить колесо. Нажимайте на рычаг тормоза до тех пор, пока колодки не коснутся ротора. Затем проверьте сход-развал, вращая колесо. Если нет трения тормозов, то все готово! Если есть, ознакомьтесь с нашим постом о том, как устранить истирание дискового тормоза.

[button]Магазин тормозов[/button] | [button]Shop Bikes[/button]

Все, что вам нужно знать о замене колодок дисковых тормозов

Тормоза вашего велосипеда большую часть времени остаются незамеченными. Пока они не перестанут так хорошо работать. Одной из распространенных причин плохой работы тормозов являются изношенные тормозные колодки. Вот все, что вам нужно знать о замене и обновлении колодок дискового тормоза.

Как долго прослужат мои тормозные колодки?

Как долго вы можете ожидать, что тормозные колодки прослужат, это все равно, что спросить, какой длины кусок веревки. Различные соединения влияют на долговечность тормозной колодки. Кроме того, есть тип езды, местность, погодные условия, вес гонщика — это факторы, влияющие на срок службы тормозных колодок. Как правило, вы можете ожидать, что колодки дисковых тормозов прослужат дольше, чем колодки ободных тормозов, что отчасти является причиной того, что они стали популярными в Великобритании.

— Все, что вам нужно знать о дисковых тормозах

Когда менять тормозные колодки

Если вы часто ездите на велосипеде, имеет смысл регулярно осматривать тормоза. В то время как тормозные колодки могут служить очень долго, последнее, что вы хотите, — это попасть за много миль от дома с неэффективными тормозными колодками, потому что вы позволили им опасно изнашиваться. Зимой тормозные колодки изнашиваются быстрее, поэтому очень важно уделять им пристальное внимание в это время года.

Если ваши тормоза не так хороши, как когда велосипед был новым, это может быть признаком того, что вам нужны новые тормоза. С механическими (тросовыми) дисковыми тормозами вы можете заметить, когда ваши тормозные колодки изнашиваются, когда рычаг тормоза приближается к рулю. Чтобы исправить это, вы можете устранить провисание в системе, используя регулятор ствола на рычаге или суппорте для регулировки натяжения троса. Гидравлические системы автоматически регулируют зазор колодок.

— самые популярные шоссейные велосипеды 2016 года с дисковыми тормозами

Провести быстрый визуальный осмотр колодок дисковых тормозов довольно сложно. Хотя вы можете внимательно посмотреть на суппорт и увидеть, сколько материала колодки осталось на металлической опорной пластине, иногда проще снять колесо и осмотреть тормозные колодки без дискового ротора, вставленного между колодками.

На металлической задней пластине должно быть достаточное количество материала прокладок, по крайней мере, на пару миллиметров, а то и меньше, и самое время их заменить. Если все, что вы видите, это опорная пластина, вам нужны новые колодки!

Если вы изнашиваете тормозные колодки до металлической опорной пластины, вы, скорее всего, узнаете об этом, поскольку они будут издавать ужасный звук, а производительность будет низкой. Это причина частых проверок, чтобы заменить колодки до того, как они станут опасно низкими.

Какие существуют варианты тормозных колодок?

Колодки для дисковых тормозов обычно бывают трех видов; спеченные, органические и полуметаллические.

Металлокерамические колодки

Металлокерамические колодки изготовлены из закаленных металлических компонентов и обеспечивают длительный срок службы и хорошие характеристики на мокрой дороге. Однако им требуется немного больше времени для приработки, и иногда они могут быть немного шумными, но они хорошо справляются с высокими температурами и являются хорошим выбором для длительных спусков, например, для катания в горах.

Органические прокладки

Органические (или смоляные, или неметаллические прокладки) прокладки изготовлены из органических материалов и соединены вместе с помощью смолы. Материал мягкий, поэтому период приработки намного короче, а это означает, что у них больше начального укуса, и они тише. Они не служат так долго, как спеченные колодки, плохо работают во влажных условиях и могут покрываться глазурью при более высоких температурах.

Колодки полуметаллические

Третий вариант — полуметаллические. Они сочетают в себе металл и органические материалы с использованием смол для скрепления всего вместе со стальной или алюминиевой опорной пластиной. Они стремятся обеспечить характеристики, которые находятся где-то между спеченными и органическими, но это зависит от того, сколько металла производитель добавляет в компаунд.

Если бы вам пришлось выбирать между этими разными колодками, вы бы поставили колодки из металлокерамики на зиму и органические на лето, но многие велосипедисты с удовольствием используют металлокерамику круглый год.

Другие варианты

Некоторые производители предлагают колодки для дисковых тормозов, которые уменьшают накопление тепла в тормозном суппорте. Koolstop производит дисковые колодки с керамическим барьером между органическим материалом и стальной опорной пластиной, чтобы ограничить тепло, передаваемое тормозному суппорту.

Shimano производит дисковые колодки Ice-Tech с охлаждающими ребрами, которые работают как радиатор, отводя тепло от колодок.

Часто лучшим путем является замена аналога на аналог. Каждый производитель предоставит рекомендуемые колодки, и это, как правило, разумный выбор. Загляните в любой интернет-магазин, и вы увидите огромный выбор прокладок в разных ценовых категориях, каждая из которых предлагает разные преимущества, так что, если вы хотите попробовать что-то другое, стоит присмотреться к ним.

Однако не все тормозные колодки одинаковы, они бывают самых разных форм. Вы должны убедиться, что покупаете новые тормозные колодки, совместимые с вашими тормозами.

Замена колодок дискового тормоза

Установка новых колодок дискового тормоза может быть немного сложной в первый раз, но если вы знаете, как это сделать, это будет пустяком. Иногда можно заменить колодки, не снимая колесо, но проще, если сначала снять колесо. Используйте рабочую подставку, если она у вас есть, в противном случае осторожно прислоните велосипед к стене на картоне или ковре, чтобы защитить велосипед/пол на кухне.

Большинство дисковых тормозов имеют стопорный штифт, продетый через верхнюю часть тормозных колодок, часто со стопорным кольцом на одном конце. Сначала осторожно снимите клипсу и штифт и положите их в безопасное место. Теперь извлеките изношенные тормозные колодки и утилизируйте.

Далее, и это самая сложная часть работы, поршни должны быть вставлены обратно в корпус суппорта. Большинство дисковых тормозов и, конечно же, все гидравлические системы являются саморегулирующимися. При этом поршни автоматически выталкиваются из корпуса суппорта, чтобы поддерживать правильный зазор колодок по мере их износа. Однако механические системы работают аналогично ободному тормозу с суппортом, и натяжение троса необходимо регулировать вручную.

Сняв тормозные колодки, возьмите гаечный ключ подходящего размера или отвертку с плоской головкой и очень осторожно вставьте поршни обратно в суппорт. Это не должно требовать слишком большой силы.

Вернув поршни в суппорт, вы можете установить новые тормозные колодки, что является процессом, обратным их снятию. Новые колодки должны легко входить. Снова вставьте стопорный штифт и зажим, вставьте колесо обратно и несколько раз нажмите на рычаг тормоза.

Для того, чтобы колодки дисковых тормозов приработались, может потребоваться некоторое время, езда вверх и вниз по дороге и нажатие на тормоз с некоторым усилием зачастую достаточно, чтобы заставить их работать хорошо.

Замена передних тормозных колодок

Вы здесь

Главная | Бесплатные советы по ремонту, советы и руководства | Пошаговые руководства для домашних механиков | Часть 4: Крупные работы – Правильная замена деталей | Замена передних дисковых тормозных колодок

Что такое тормозные колодки?

Тормозные колодки жизненно необходимы, потому что без них ваш автомобиль просто не остановится, когда вы этого захотите. Эти шайбы из материала с высоким коэффициентом трения установлены в тормозных суппортах и ​​прижимаются к тормозным дискам с помощью гидравлических поршней, которые перемещаются, когда тормозная жидкость прижимается к ним главным цилиндром при нажатии на педаль тормоза.

Когда-то тормозные колодки изготавливались в основном из асбеста, но они уже не из-за опасений рака. Тем не менее, тормозная пыль все равно принесет вам больше вреда, чем пользы, поэтому никогда не счищайте ее сжатым воздухом. Даже углеродно-керамические и металлические тормозные колодки оставляют пыль, которая раздражает ваши легкие и может привести к еще худшим последствиям.

Почему тормозные колодки нуждаются в замене

Один из способов описать тормозные колодки вашего автомобиля – критично для безопасности, и именно поэтому их следует обслуживать, чтобы избежать потенциальной аварии. Если колодки изнашиваются до опорной пластины, ваша машина не остановится так быстро, как вам хотелось бы, что может испортить как ваш день, так и день тех, кто впереди вас.

Фрикционный материал на колодках со временем изнашивается. Вам нужно будет заменить их до того, как стальные опорные пластины начнут тереться о роторы, или вам также нужно будет быстро заменить диски.

В некоторых автомобилях есть индикаторы износа тормозных колодок, которые включают свет на приборной панели, когда колодки нуждаются в замене. Более простой индикатор износа — это маленький металлический язычок, который ударяет по ротору и начинает визжать, когда он изношен на 75%. Еще один способ узнать, насколько изношены колодки – проверить уровень жидкости в бачке тормозной жидкости (который падает по мере износа колодок).

Хейнс рекомендует осматривать колодки и измерять износ всякий раз, когда вы снимаете колеса для перестановки шин. Эта задача требует некоторого опыта, но использует базовые инструменты и займет всего минуту на колесо.

Найди свою машину

Каждый автомобиль уникален, поэтому, прежде чем просматривать полные инструкции, найдите свою…

Когда менять тормозные колодки

«Проверьте край колодки внутри суппорта, чтобы понять, насколько они изношены»

Ваши передние тормозные колодки необходимо осматривать каждый раз при обслуживании автомобиля и при необходимости заменять их. Да, многие автомобили имеют различные датчики и индикаторы износа, но лучший способ узнать наверняка — это поднять автомобиль на домкрате, снять переднее колесо и непосредственно осмотреть колодки. Всегда проверяйте остальную часть тормозной системы при замене колодок; если диски/роторы изношены, имеют канавки или деформированы, отшлифуйте их на станке или рассмотрите возможность их замены.

Проверяйте состояние колодок при каждой перестановке шин. Комплект передних тормозных колодок должен служить столько же, сколько ваши шины, если не дольше, но это во многом зависит от того, как вы водите и какие колодки используете.

Как заменить тормозные колодки

Это пример видео. Полная пошаговая инструкция для вашей модели находится в руководстве.

Для встроенных видео Vimeo требуется Javascript. Если вы отключили javascript в своем браузере, попробуйте включить его и перезагрузить страницу. (Вы все еще можете использовать описанную ниже процедуру без видео, если предпочитаете не разрешать Javascript.)

Очень краткое содержание задания:

1. Поднимите автомобиль, установите его на домкраты и снимите колеса
2. Поместите сливной поддон под суппорт и очистите тормоза аэрозольным очистителем тормозов
.
3. Возможно, вам удастся открутить один крепежный болт и повернуть суппорт в сторону. В противном случае снимите оба крепежных болта и снимите суппорт с ротора
.
4. Снимите колодки с суппорта и осмотрите ротор на предмет износа
5. Вставьте поршни обратно в суппорт, чтобы освободить место для новых колодок
6. Вставьте новые колодки и все необходимые зажимы
7. Установите на место суппорт и затяните болты
8. Проверить уровень тормозной жидкости



Прежде чем начать

Каждый тормозной суппорт имеет две колодки, и важно менять колодки на обоих передних колесах одновременно, чтобы обеспечить равномерное тормозное усилие. В то же время вы должны осмотреть роторы и заменить их, если это необходимо.

Инструменты, которые вам понадобятся

Для этой работы требуются только основные инструменты, хотя вам также понадобится С-образный зажим или инструмент для втягивания поршня. Вам нужно будет поднять автомобиль и поставить его на домкраты.

• Домкрат напольный и подставки
• Гаечный ключ
• Линейка для измерения толщины колодки
• Аэрозольный очиститель тормозов
• Проволочная щетка
• С-образный зажим или инструмент для втягивания поршня
• Набор трещоток и головок
• Динамометрический ключ

Детали, которые могут вам понадобиться

• Тормозные колодки
• Зажимы/пружины колодки
• Смазка высокотемпературная
• Тормозная жидкость

Найдите свой автомобиль

Каждая машина уникальна, поэтому, прежде чем просматривать полную инструкцию, найдите свою…

Тип

Легковые/грузовые автомобили/внедорожники

Мотоциклы/вездеходы

Прочее

Год Year20202019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995199419931992199119

9198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196419631962196119601959195819571956195519541953

Make Марка

Модель Модель

Снятие и установка колодок дискового тормоза

31 мая 2018 г. / Обслуживание и ремонт дисковых тормозов

В этой статье обсуждается замена тормозных колодок в велосипедных дисковых тормозных системах как для механических, так и для гидравлических систем.

1

Предварительная информация

Какие инструменты мне нужны?

• Плоскогубцы с игольчатыми губками для тормозов со шплинтами или колодками с плотной посадкой
• Соответствующая отвертка, шестигранный ключ или ключ Torx® для стопорных штифтов и регуляторов
• Инструмент с плоской поверхностью типа PP-1.2 для запрессовки гидравлических поршней

Когда заменять тормозные колодки

Колодки следует заменять, если они изношены, загрязнены, или менять материал колодок по соображениям производительности.

Износ

Как правило, материал колодки должен иметь толщину не менее 1 мм. Сложив 3 визитные карточки, вы можете создать импровизированный щуп толщиной примерно 1 мм.

Совершенно новая колодка со сроком службы более 1 ммЭта сильно изношенная колодка нуждается в замене

Уточните у производителя колодок точные характеристики износа и используйте штангенциркуль для точных измерений.

Загрязнение

Загрязнения, такие как тормозная жидкость, масла или смазка, могут испортить колодки, но их не всегда легко заметить. Загрязненные колодки могут вызвать такие проблемы, как визг, дополнительное усилие на рычаге для замедления или потемнение на роторе и колодках, которые размазываются при трении пальцем.

Всегда ищите источник загрязнения. Некоторыми распространенными источниками являются чрезмерное распыление аэрозольных смазочных материалов или утечка в гидравлической системе.

Этот загрязненный ротор оставляет маслянистое пятно при протирании пальцем

Материал колодки

Колодки изготавливаются из различных материалов — металлических, органических и полуметаллических — каждый со своими преимуществами и недостатками, как показано в таблице ниже:

	Organic	Semi-Metallic	Metallic
Brake Noise
Initial Bite	●●●●бята	●●●бята ○	●●● ○ Эта ○ак
Долговечность прокладок (сухие условия)	●● ○ак	● Службу	● узнают
. На спустя. ○○	●●○○○	●●●●○

Имейте в виду, что могут возникнуть проблемы совместимости с некоторыми комбинациями материалов ротора и материалов колодок. Проверьте наличие таких предупреждений на компонентах или упаковке.

Поиск подходящих сменных прокладок для вашей системы может быть затруднен. Хороший вариант — принести велосипед или колодку в хороший магазин велосипедов и попросить помощи. В противном случае найдите нужную модель суппорта на веб-сайте производителя, чтобы найти подходящие колодки. В качестве альтернативы найдите сменную колодку, которая выглядит идентично по форме вашим старым колодкам. Если это та же форма, она, вероятно, будет работать на вашем тормозе.

Спецификация материала колодки напечатана на роторе

Может быть полезно просмотреть веб-сайт розничного продавца, чтобы найти и приобрести совместимую сменную прокладку

2

Снятие колодки

Начните с установки велосипеда на ремонтную стойку и снятия колеса.

Существует множество распространенных конструкций тормозных суппортов. В этой статье будут освещены некоторые ключевые вещи, которые могут присутствовать в вашей системе.

ПРИМЕЧАНИЕ: Обратите внимание на ориентацию деталей, поскольку при установке этот процесс будет обратным.

Фиксирующий штифт

В некоторых конструкциях суппортов для фиксации колодок используется стопорный штифт. Если он есть, удалите его.

Стандартные типы стопорных штифтов (слева направо): шплинт, резьбовой штифт, штифт с зажимом для штифта

В этой конструкции используется шплинт. Согните концы прямо, чтобы удалить.

В этой конструкции колодки снимаются с нижней части суппорта

. Некоторые конструкции имеют штифтовой зажим. Если это так, снимите его, прежде чем снимать стопорный штифт.

Для этой конструкции колодки снимаются через верхнюю часть суппорта

Пружины

В некоторых системах колодок используется пружина, которая снимается вместе с колодками. Обратите внимание, что новые колодки поставляются с новой пружиной.

Комплект колодок с пружиной

Колодки и пружина собраны и готовы к установке

Магниты

В некоторых конструкциях используется магнит для удержания колодок на поршнях. Магниты можно найти на суппортах со стопорным штифтом или без него.

В этих колодках используются магниты в сочетании с фиксирующим штифтом

Приведенный ниже проект требует дополнительного рассмотрения. Если сначала снять внешнюю подушечку, то легче будет снять внутреннюю подушечку. Если колодки все еще застревают, также можно полностью выдвинуть регулятор колодок.

Эти колодки крепятся внутри суппорта с помощью только магнитов.

Зажимы

В этой конструкции используется зажим на колодке, чтобы удерживать ее на месте. Чтобы снять обрезанные подушечки, может потребоваться некоторое усилие.

Прочие особенности дизайна

В этом варианте вы возьмете подушку и переместите ее внутрь, а затем потянете. Пружину тоже снимай.

Этот дизайн может быть сложным

Сначала сдвиньте внешнюю прокладку к центру и потяните, чтобы снять

затем нажмите внутреннюю прокладку в центр и потяните, чтобы снять

Обязательно снимите клипсу

Этот дизайн немного уникален. Снимите пружину сначала сверху, затем колодки можно снять снизу.

3

Подготовка суппорта

Перед установкой новых колодок нам нужно полностью втянуть поршни. Это освобождает место для дополнительного материала колодок на новых колодках.

Гидравлический

Для гидравлических суппортов вдавите поршни обратно в корпус суппорта. Если у вас нет специального инструмента, такого как разбрасыватель поршневых колодок PP-1.2, используйте плоский нецарапающий инструмент, такой как шинный рычаг или конусный ключ. Если вы случайно нажмете рычаг тормоза в любой момент процесса со снятым колесом, поршни выйдут обратно, и вам нужно будет снова вдавить их в суппорт.

• ПРИМЕЧАНИЕ: Суппорт TRP High Road следует рассматривать как гидравлический. Несмотря на то, что есть трос, внутренности гидравлические.
• ПРИМЕЧАНИЕ: Если у вас есть гидравлический тормоз Shimano с плоским креплением, уделите особое внимание равномерному давлению на поршни, чтобы не повредить керамические поршни.

Распределитель PP-1.2

Конусный ключ

Механический

Для механических суппортов поверните регулятор(ы) колодок против часовой стрелки до упора.

4

Установка прокладки

Действия по установке прокладки аналогичны действиям по снятию в обратном порядке.

Имейте в виду следующее:

Порядок установки

Если необходимо снять одну прокладку перед тем, как можно будет снять другую, выполните установку в обратном порядке.

Зажимы

Для установки зажимных колодок может потребоваться некоторое усилие.

Пружины

Некоторые пружины имеют правильную и неправильную ориентацию. Эта информация должна быть включена в упаковку прокладки.

Пример неправильной ориентации зажима

Правильная ориентация зажима

После установки колодок в пружину выровняйте колодки надлежащим образом и приложите небольшое усилие, чтобы они защелкнулись. Для правильной установки колодок и пружин может потребоваться несколько попыток.

Фиксирующий штифт

Установите стопорный штифт. В системах со шплинтом убедитесь, что шплинт хорошо изогнут, чтобы предотвратить его выскальзывание.

В системах с резьбовым стопорным штифтом помните о любых спецификациях крутящего момента от производителя. Как правило, штифт должен плотно прилегать к корпусу суппорта.

Обязательно переустановите любой штифтовой зажим.

ПРИМЕЧАНИЕ. правильно установленные колодки могут слегка покачиваться после установки.

Переустановите колесо, убедившись, что оно правильно установлено.

• Для механических дисковых тормозов после установки новых колодок необходимо отрегулировать суппорты.
• Для гидравлических дисковых тормозов нажмите на рычаг, чтобы вернуть поршни и колодки в рабочее положение. Качайте, пока не почувствуете, что колодки плотно прилегают к ротору. Прокрутите колесо и проверьте выравнивание колодок. Если нет трения, все готово. Если есть трение, это, скорее всего, проблема соосности — см. Регулировка гидравлического дискового тормоза.

---

В этой статье

1Предварительная информация

---

Снятие 2-х колодок

---

3Подготовка суппорта

---

4Pad Установка

Наверх

Как заменить колодки дискового тормоза

• Аксессуары
• Велосипеды
• Электрические велосипеды
• Одежда
• Детали и компоненты
• Шлемы и безопасность
• Технология
• Турбо кроссовки

• Помощь и советы
• Цикл на работу
• Распродажа

специализированный гигант куб каннондейл мерида кастелли эндура Альтура

Дом > Помощь и советы > Справка по продукту > Как > Обслуживание > Замените колодки дискового тормоза

Как узнать, когда менять

Признаком того, что нужно проверить колодки, является снижение их тормозной способности. Колодки дисковых тормозов обычно состоят из двух частей: металлической основы и материала колодки. Если материал колодок выглядит очень тонким, пришло время их заменить. Колодки, которые необходимо заменить, будут выглядеть так, как будто материал колодки значительно изношен на 1 мм или менее до металла.

Что тебе нужно?

• Новые тормозные колодки
• Мультиинструмент или набор шестигранных ключей
• Рычаги для шин
• Клещи

1

Определите ваши тормоза

Некоторые тормоза загружаются сверху, а некоторые — снизу. Это относится к тому, как вы можете устанавливать и снимать колодки в суппортах. Тормоза с верхней загрузкой намного проще обслуживать, так как вы можете легче снимать колодки. Суппорты с нижней загрузкой требуют немного больше усилий для снятия и замены колодок.

2

Что такое все?

Колодки дискового тормоза состоят из нескольких разных частей. Во-первых, и самое очевидное, это колодки. Их два, по одному с каждой стороны, и они толкаются поршнями внутри суппорта, чтобы сжать роторы и замедлить мотоцикл. Чтобы вернуть колодки на место, между ними помещается небольшая металлическая пружина. Колодки и пружину в суппорте удерживает шплинт или болт с резьбой.

3а

Снятие колодок (верхняя загрузка)

*Важно: Не нажимайте на рычаг тормоза, пока между колодками нет диска.

Если в ваших тормозах есть болт, удерживающий колодки, может также быть штифт, зажатый в канавке на конце болта. Используйте пару плоскогубцев, чтобы удалить его, затем используйте шестигранный ключ правильного размера, чтобы открутить болт. Вытяните болт, а затем колодки. Накладки суппорта с верхней загрузкой можно легко снять вручную после извлечения штифта.

Магазин плоскогубцевМагазин шестигранных ключей

3b

Снятие колодок (нижняя загрузка)

Некоторые тормоза имеют шплинт, удерживающий колодки в суппорте. Чтобы удалить это, используйте плоскогубцы и согните штифт, чтобы два конца встретились и были плоскими. Затем вы можете вытащить штифт из колодок и суппорта. Обязательно запомните, как вышли колодки, так как некоторые из них несимметричны и будут идти только определенным образом. Для снятия колодок суппорта с нижней загрузкой могут потребоваться плоскогубцы, но они должны сниматься легко.

4

Проверка поршней

Поршни в тормозном суппорте, скорее всего, вытянутся, если колодки сильно изношены. Это связано с тем, что тормоз самонастраивается на износ тормозных колодок. Чтобы втянуть их, используйте пластиковую шину, чтобы отодвинуть поршни назад. Не используйте металл, так как это может повредить поршни. Это может быть подходящее время, чтобы использовать какой-нибудь универсальный очиститель тормозов, если ваш тормозной суппорт грязный.

Магазин шиномонтажных рычагов

5

Установите новые колодки

Так же, как вы сняли старые колодки, вы можете установить новые. Как указано выше, некоторые колодки асимметричны, поэтому вам следует помнить, как они вышли, чтобы вы могли заменить их в той же ориентации. Убедитесь, что колодки плотно прилегают к внешней стороне пружины, и как единое целое поместите колодки между поршнями.

6

Установка нового штифта или болта

Выровняйте колодки так, чтобы шплинт или болт могли легко проходить через суппорт, колодки и пружину. Если у вас есть шплинт, используйте плоскогубцы, чтобы отогнуть более длинную часть от другой под острым углом, чтобы ее нельзя было вытащить. Если у вас есть болт, вставьте его и затяните. Если у него есть штифт, который защемлен на конце, вставьте его в канавку, пока он не защелкнется на болте.

Магазинные клещи

Рекомендуемые продукты

SRAM Guide/Avid Trail Дисковые тормозные колодки

От 19 фунтов стерлингов

Сэкономьте до 25% Рекомендуемая розничная цена: 25 фунтов стерлингов.

Загрузка…

Доступные Варианты

Финансы доступны во всех корзинах от 99 фунтов стерлингов

Мультиинструмент Crank Brothers Multi 19

От 27,99 фунтов стерлингов

Сэкономьте до 20% Рекомендуемая розничная цена: 34,99 фунтов стерлингов.

Загрузка…

Доступные Варианты

Финансы доступны во всех корзинах от 99 фунтов стерлингов

Пара шинных рычагов Pedros

Сейчас 4,99 £

Сэкономьте 17% Рекомендуемая розничная цена: 5,99 фунтов стерлингов.
