Втягивающее реле стартера – важный элемент его конструкции, если этот маленький компонент автомобиля выйдет из строя, машина не сможет завестись.

Функции втягивающего реле стартера

1. Синхронизация действий всех цепей стартера;
2. Перераспределение вырабатываемой электрической энергии между двигателем стартера и электромагнитом;
3. Благодаря тяговому реле шестерни бендикса подходят к зубцам маховика, после запуска они возвращаются назад.

Рис. №1. Стартер в разборе со втягивающим реле

Принцип действия втягивающего реле

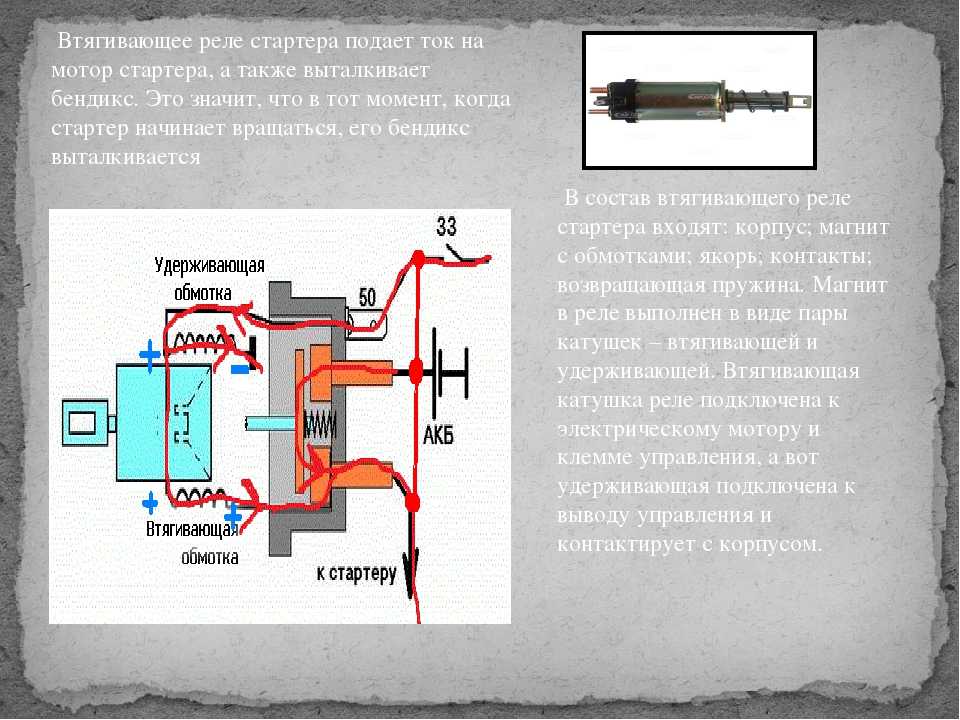

Реле состоит из двух обмоток. Тяговая обмотка или, как еще она называется, втягивающая катушка представляет собой электромагнит с расположенным в ней якорем. Поверх этой обмотки расположена удерживающая катушка.

Втягивающая катушка намотана толстым проводом и состоит из числа витков, равных по количеству числу витков удерживающей обмотки, она потребляет ток величиной до 30А. Удерживающая катушка наматывается тонким проводом и рассчитана на ток 12А.

Благодаря наличию двух обмоток достигается экономия потребления электрической энергии, как правило они работают по очереди, после замыкания контактов и втягивания сердечника работает только удерживающая обмотка.

При повороте ключа в замке зажигания, реле замыкает контакты, приводя в движение электродвигатель стартера. Рабочая шестерня бендикса входит в зацепление с маховиком с помощью якоря, притягиваемого к сердечнику.

Сердечник замыкает «пятаки» контакты, во время чего происходит включение удерживающей обмотки, посредством чего вращается вал и маховик.

Двигатель запускается, контакты возвращаются в исходное состояние и размыкаются, ток на стартер больше не идет, пружина возвратного механизма возвращает якорь и шестерню обгонной муфты в стартовое состояние.

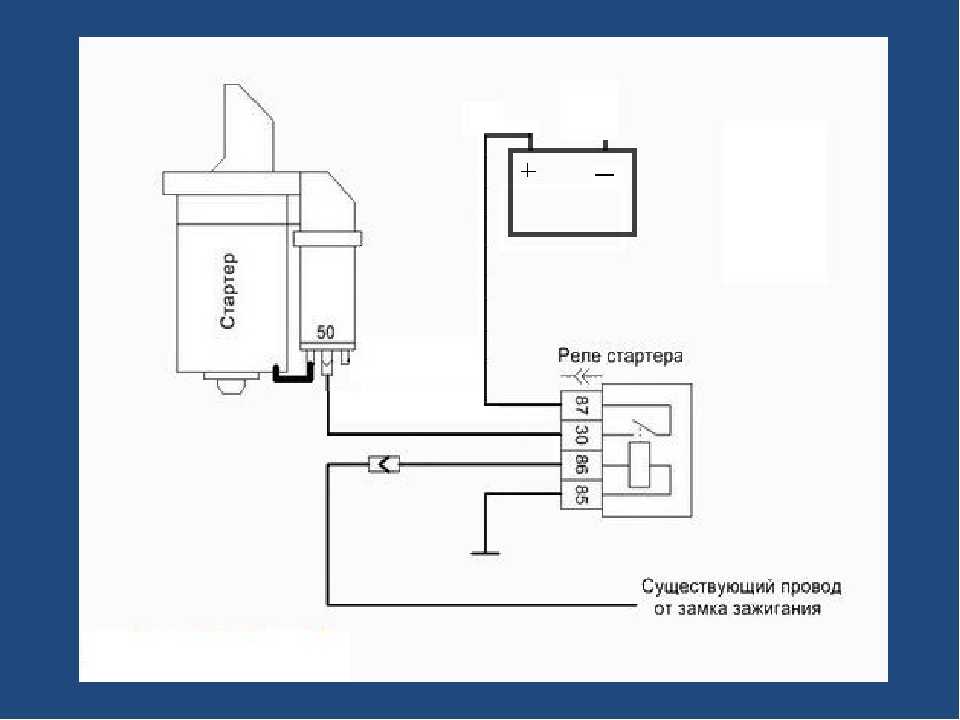

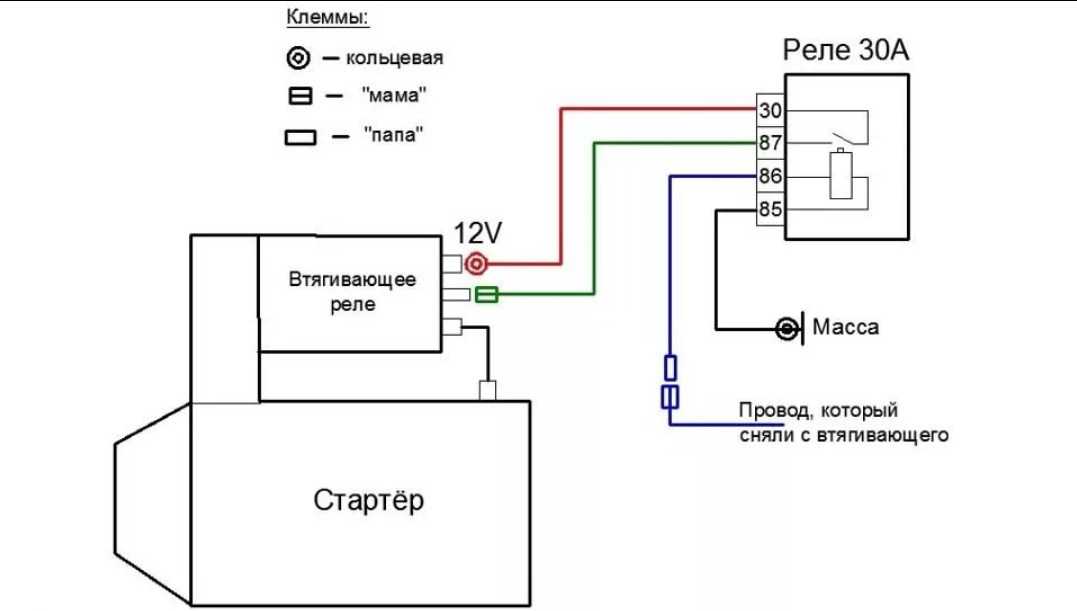

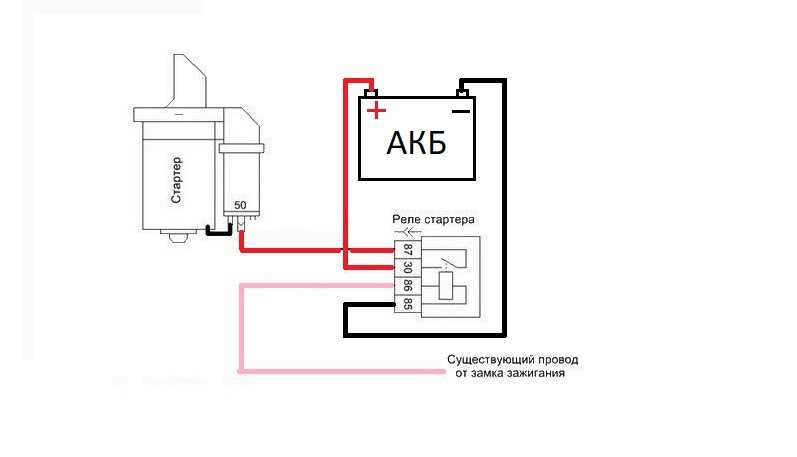

Подключение тягового реле стартера

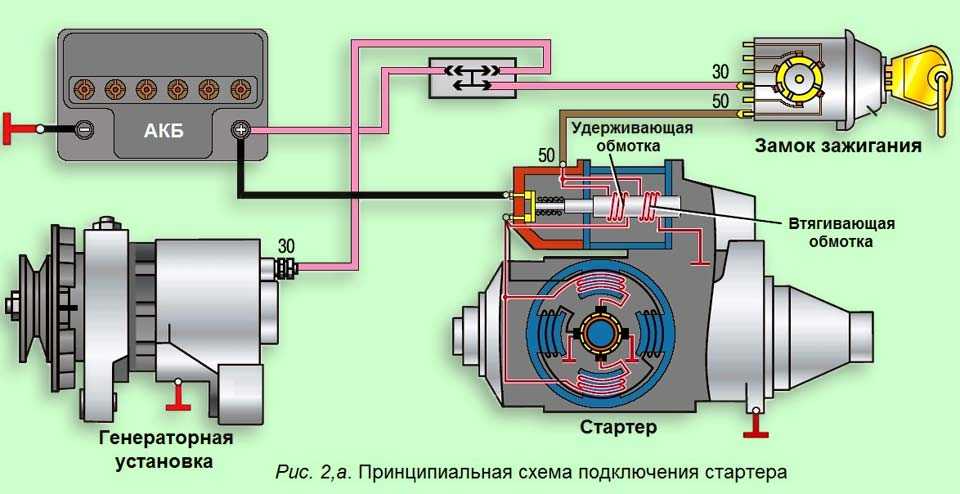

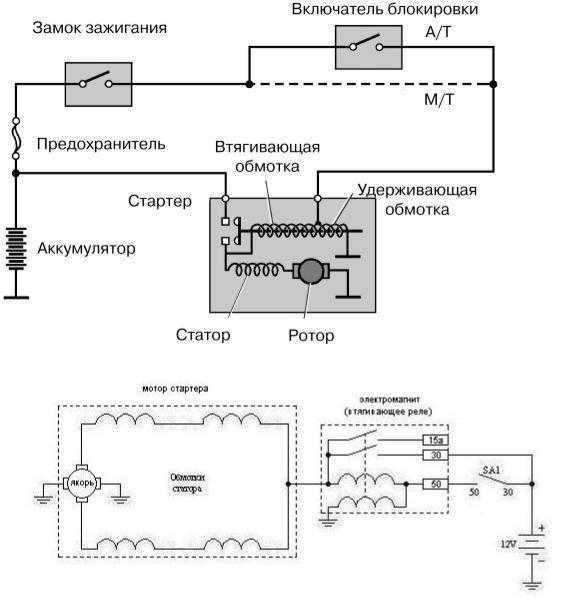

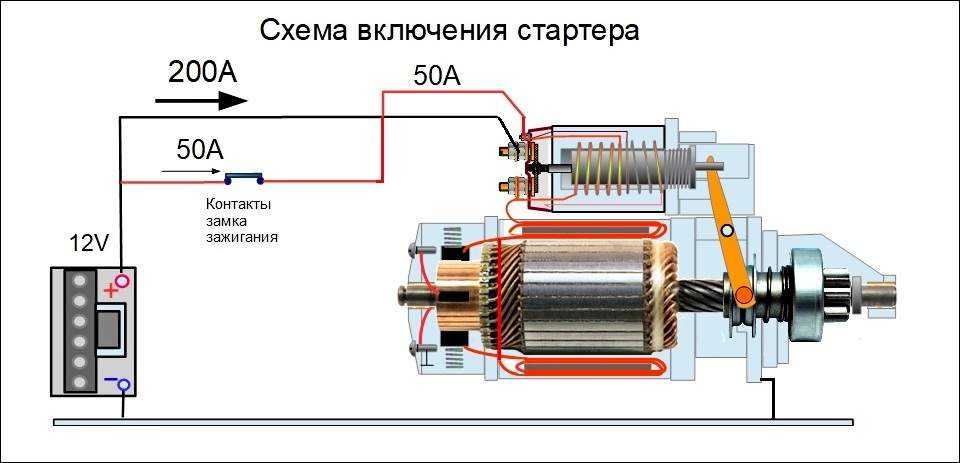

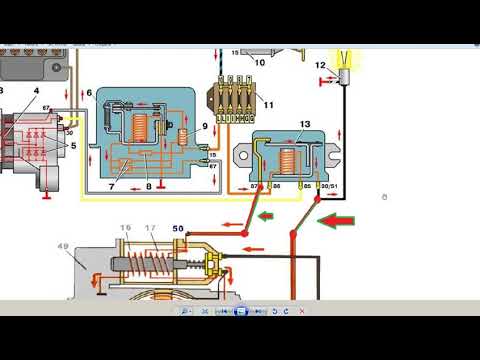

Рис. №2. Схема присоединения обмоток тягового реле стартера

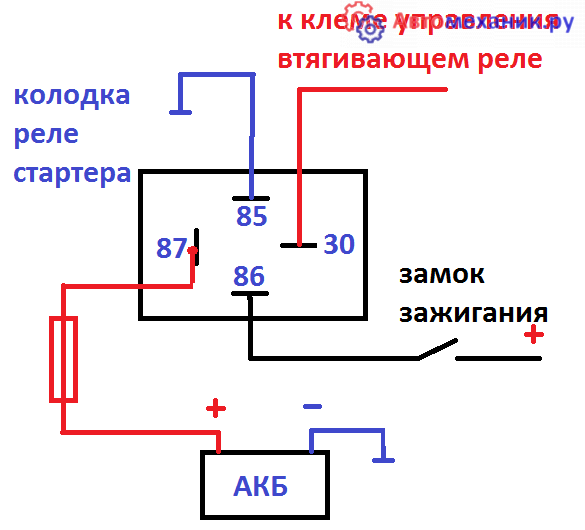

Один вывод втягивающей обмотки подключается к клемме управления, обычно она выполнена изолированной. Второй вывод присоединяется к силовому выходу реле и соединяется с электродвигателем. Удерживающая обмотка присоединяется к клемме управления, что и первый вывод втягивающей обмотки, второй присоединяется на корпус электромагнита (на массу).

Устройство втягивающего реле

• Медная контактная пластина крепится на ввернутую в сердечник реле шпильку, через пластину протекает ток большой величины.
• Изоляция пластины от шпильки осуществляется специальными шайбами из текстолита, она выдвигается в крайнее правое положение с помощью электромагнита.
• Мощные пружины, расположенные между пластиной и шайбами из текстолита, создают ровное и плотное прилегание пластины к контактам.
• Тяговое реле закрыто крышкой, закрепленной винтами. В специальных отверстиях находятся два медных неподвижных контакта, через них электрический ток идет на электродвигатель. Контакты представляют собой одно целое с контактным болтом, они зафиксированы медными гайками. От одного контакта провод присоединяется к аккумулятору, второй – к электродвигателю.

Главная неисправность кроется в ослаблении контактного соединения в результате прохождения тока большой величины, при его прохождении на ослабленных контактах наблюдается нагрев и как следствие, появляется окисление контактов.

Для увеличения сопротивлению появления окисления, контактное соединение герметизируется специальными прокладками и фигурными уплотнителями.

Существующие неисправности втягивающего реле

Ремонт реле выполняется только в том случае если оно разборное. Например, можно заменить выгоревшие «пятаки» на новые контакты. К симптомам неисправности втягивающего реле относятся:
1. Молчание или щелканье стартера при попытке запуска. Эти же признаки соответствуют износу щеток, или замыканию на корпус якоря или стартера.
2. Медленное вращение стартера «берет на себя» соответствует износу втулок или втягивающему реле.
3. Стартер крутит после запуска двигателя, эта неисправность бывает достаточно нечасто и связана со втягивающим реле.
Замена втягивающего реле стартера производится за 15 – 20 минут. Для замены подходит только соответствующее определенному типу стартера, марка тягового реле.

Нестандартная диагностика тягового реле с помощью токоизмерительных клещей

Для определения неисправности стартера и его втягивающего реле достаточно обычных токоизмерительных клещей. Понять причину неисправности можно, подключившись к проводу, к клемме или проводу «50», что находится рядом с замком зажигания. См. рис№2.

1. При любой неисправности стартера, исключая обрыв обмоток втягивающего реле и при отсутствии массы на стартере по проводу «50», будет проходить электрический ток. При этом подается напряжение «старт» с замка зажигания. Если тока на этом проводе в момент «старта» нет, значит в проводке – обрыв или произошло срабатывание системы блокировки запуска.
2. Если величина тока равна 5 или 10А, мы видим ток удерживающей обмотки тягового реле, что означает износ коллекторных щеток, по цепи которых идет включение пусковой обмотки. Для этой неисправности характерно отсутствие звука срабатывания втягивающего реле и вращения стартера, но ток в цепи будет.

Рис. №3. Показан ток удерживающей обмотки реле, имитируется износ щеток, провод после втягивающего реле присоединяющийся к двигателю стартера отсоединен

3. Если ток на проводе «50» равен величине 20-30 А, это означает наличие общего тока обмоток «пусковой» и «удерживающей» во втягивающем реле. Наличествует звук срабатывания реле, но стартер не вращается. Это свидетельствует об отсутствии напряжения на проводе «30» и говорит о том, что нет подачи напряжения на электродвигатель стартера – отсутствие замыкания цепи силовых контактов втягивающего реле.

Рис. №4. Показан ток пусковой и удерживающей обмоток втягивающего реле, имитируя подгоревшие контакты реле силовое питание на провод «30» не подается

4. Исправный стартер на проводе «50» имеет ток 5 – 10А, есть звук срабатывания втягивающего реле и звук вращения стартера. Общий ток в 20 или 30А проходит всего 2 или 3 сек, клещи не успевают его зафиксировать.

Некоторые марки автомобилей отличаются тем, что включение стартера происходит через дополнительное реле, оно уменьшает величину тока в замке зажигания. Это означает, что рабочий ток на проводе «50» будет равен 0,1 – 03А. Поэтому, если надо найти причину отказа стартера, замеры надо производить на выводах дополнительного реле.

Почему с нами удобно работать

Специалисты автомастерской компании «Start-Motors» обладают необходимыми знаниями и огромным опытом в ремонте электрооборудования автомобилей.

Мастера «Start-Motors» выполнят ремонт генератора или стартера иномарки быстро и качественно. В течение 15 – 20 минут заменят втягивающее реле или бендикс.

Вы проживаете в Московской области в городе Люберцы или в близлежащих городах Салтыковка, Новокосино, Томилино или Красково смело обращайтесь к нам – мы поможем. В автомастерской компании готовы оказать помощь автомобилистам городов Котельники, Дзержинский или Лытарино.

Обратившись за помощью в «Start-Motors», заказчик получает скидку, возможность расчета по пластиковым картам, быстрый и качественный ремонт генератора и стартера любой иномарки.

Электрический автомобильный стартер управляется с помощью специального устройства, расположенного на его корпусе — втягивающего (или тягового) реле. Все о втягивающих реле, их конструкции, типах и принципе работы, а также о верном подборе и замене реле в случае его поломки — читайте в данной статье.

Что такое втягивающее реле стартера?

Втягивающее реле стартера (тяговое реле) — узел автомобильного электрического стартера; совмещенный с контактной группой соленоид, обеспечивающий подключение электродвигателя стартера к аккумуляторной батарее и механическое соединение стартера с венцом маховика при запуске двигателя.

Втягивающее реле входит в механическую и электрическую части стартера, управляя их совместной работой. На данный узел возлагается несколько функций:

• Подвод привода стартера (бендикса) к зубчатому венцу маховика при запуске двигателя и его удерживание вплоть до момента отпуска ключа зажигания;
• Подключение электродвигателя стартера к аккумуляторной батарее;
• Отвод привода и отключение стартера при отпуске ключа зажигания.

Тяговое реле хотя и работает в составе стартера, но является отдельным узлом, который играет важную роль в работе системы пуска двигателя. Любая неисправность этого узла значительно затрудняет запуск двигателя или делает его невозможным, поэтому как можно скорее необходимо выполнить ремонт или замену. Но прежде, чем покупать новое реле, следует разобраться в его типах, особенностях и принципе работы.

Конструкция, типы и особенности втягивающих реле

В настоящее время на электростартерах используются одинаковые по конструкции и принципу работы втягивающие реле. Этот узел содержит два взаимосвязанных устройства — силовое реле и включающий его (а заодно и подводящий бендикс к маховику) соленоид с подвижным якорем.

Основу конструкции составляет цилиндрический соленоид с двумя обмотками — большой втягивающей и намотанной поверх нее удерживающей. На задней части соленоида располагается корпус реле, выполненный из прочного диэлектрического материала. На торцевой стенке реле располагаются контактные болты — это клеммы высокого сечения, через которые выполняется подключение стартера к аккумуляторной батарее. Болты могут быть стальными, медными или латунными, применение таких контактов обусловлено высокими токами в цепи стартера при пуске двигателя — они достигают 400-800 А и более, и простые клеммы при таком токе просто расплавились бы.

Внутри соленоида располагается подвижный шток, который со стороны реле несет контактный диск — круг из латуни или другого сплава. Шток пружиной отведен от контактных болтов, поэтому в нерабочем положении цепь разомкнута. Также внутри соленоида расположен массивный якорь, однако эта деталь не имеет жесткой фиксации и при необходимости легко вынимается. Якорь представляет собой металлический (стальной) стержень круглого сечения, он подпружинен и в нерабочем положении выступает из соленоида. На тыльном торце якоря предусмотрено углубление для упора в шток реле. На наружной части якоря выполнена проточка, отверстие, кронштейны или иное приспособления для соединения с вилкой привода стартера.

Вся эта конструкция помещена в металлический корпус (разборный или неразборный), на диэлектрическом корпусе реле располагаются клеммы для подключения узла к соответствующим электрическим цепям — силовой цепи, цепи замка зажигания и, если это предусмотрено, к цепи катушки зажигания. Реле жестко монтируется на корпусе стартера.

Тяговые реле, имея принципиально одинаковую конструкцию, делятся на два типа по функционалу (и количеству контактов со стороны реле):

• Только с функцией замыкания силовой цепи — подача напряжения от аккумуляторной батареи на электродвигатель стартера;
• С функцией замыкания силовой цепи и цепи катушки замыкания либо иного оборудования.

Реле первого типа имеет описанную выше конструкцию, а в реле второго типа предусмотрена дополнительная клемма с пружинящим контактом, который замыкается контактным диском. В реле первого типа есть только четыре клеммы — две силовых и две слаботочных (для подключения втягивающей и удерживающей обмоток), а в реле второго типа клемм уже пять — две силовых, две слаботочных и одна дополнительная.

Принцип работы тягового реле

Втягивающие реле всех типов имеют одинаковый принцип работы. В этом узле параллельно происходит три процесса.

При переводе ключа зажигания в положение включения стартера ток от аккумуляторной батареи подается на обе катушки соленоида — втягивающую и удерживающую. В соленоиде возникает магнитное поле, втягивающее якорь — он преодолевает сопротивление пружины и входит внутрь соленоида до упора. Двигаясь, якорь тянет вилку, которая, выступая в качестве рычага, подводит привод стартера с закрепленной на нем приводной шестерней к зубчатому венцу маховика — стартер механически соединяется с двигателем.

Также во время движения якорь своей тыльной стороной толкает шток. Закрепленный на штоке контактный диск упирается в контактные болты и замыкает цепь питания стартера — якорь стартера приходит во вращение, крутящий момент от него через бендикс поступает на маховик и коленчатый вал, двигатель запускается. Если в реле предусмотрен дополнительный контакт, то при его замыкании ток подается на катушку зажигания или какое-либо вспомогательное оборудование, необходимое для запуска двигателя.

При замыкании контактных болтов втягивающая обмотка оказывается закороченной (ее выводы замыкаются друг на друга), поэтому она перестает работать. Однако удерживающая обмотка все еще подключена к аккумуляторной батарее, и создаваемого ею магнитного поля достаточно для надежного удерживания якоря внутри соленоида.

После успешного запуска двигателя ключ зажигания возвращается в первоначальное положение, вследствие чего цепь удерживающей обмотки разрывается — в этот магнитное поле вокруг соленоида исчезает и якорь под действием пружины выталкивается из соленоида, а шток отводится от контактных болтов. Привод стартера отводится от венца маховика, а стартер отключается. Тяговое реле и весь стартер переводятся в положение готовности к новому запуску двигателя.

Вопросы выбора, ремонта и замены втягивающего реле

Тяговое реле подвергается значительным электрическим и механическим нагрузкам, поэтому высока вероятность его выхода из строя даже при бережной эксплуатации. О неисправности данного узла свидетельствуют различные признаки — отсутствие характерного стука подвода привода стартера при включении зажигания, слабое вращение стартера при заряженной аккумуляторной батарее, «молчание» стартера при работающем подводе привода и другие. Также неисправности выявляются при прозвонке реле — обычно происходят обрывы обмоток, повышение сопротивления в силовой цепи вследствие обгорания и загрязнения контактов, и т.

д. Определить неисправность помогают алгоритмы диагностики, обычно приведенные в инструкции к автомобилю. Зачастую выявленные проблемы устранить сложно или вовсе невозможно (как, например, обрыв втягивающей или удерживающей обмоток, поломка контактного болта и некоторые другие), поэтому реле проще и дешевле полностью заменить.

На замену следует выбирать только те типы и модели втягивающих реле, которые указываются производителем транспортного средства. Покупку нужно делать по каталожным номерам — только так можно уверенно поменять узел и заставить стартер работать в штатном режиме. Реле другого типа установить сложно или в принципе невозможно (вследствие неодинаковых габаритов), а если это и получится сделать, то стартер может работать некорректно или вовсе не выполнять свою главную функцию.

Для замены реле электростартер приходится демонтировать с двигателя и разбирать, зачастую — с применением специального инструмента. При монтаже нового реле нужно тщательно выполнять электрические соединения — провода предварительно зачищаются и скручиваются, при фиксации их на клеммах нужно обеспечить надежность, предотвратив искрение и нагрев. Все операции лучше выполнять в соответствии с рекомендациями, прописанными автопроизводителем в инструкции по ремонту и обслуживанию транспортного средства.

В дальнейшем тяговое реле, как и сам стартер, требуют лишь периодического осмотра и проверки согласно регламенту ТО. При правильном выборе и замене этот узел будет работать надежно и эффективно, обеспечивая уверенный запуск двигателя.

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

• Износ его элементов;
• Выгорание контактных пластин, установленных в крышку корпуса;
• Обрыв или перегорание обмотки катушек реле;
• Заедание якоря.

Появление этих неисправностей может вылиться:

1. В несрабатывание стартера при запуске;
2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

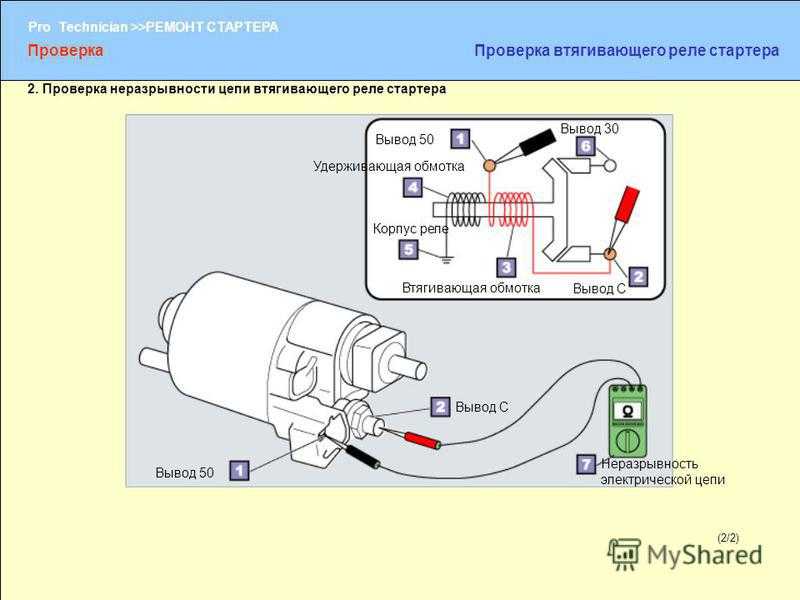

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления. Для закрепления пройденного материала, рекомендуем вам посмотреть обучающее видео про то, как ремонтировать и находить неисправности втягивающего реле стартера.

Как правильно подключить втягивающее реле стартера – Прокачай АВТО

Содержание

1. Назначение втягивающего реле стартера
2. Проверка втягивающего реле стартера
3. Порядок демонтажа стартера
4. Как проверить втягивающее реле стартера
5. Ремонт втягивающего реле стартера
6. Как завести машину, если не работает втягивающее реле стартера
7. Конструкция втягивающего реле
8. Принцип работы
9. Неисправности
10. Проверка втягивающего реле
11. Замена втягивающего реле
12. Схема соединений стартера ВАЗ 2101
13. Схема соединений стартера на 2105
14. Схема подключения стартера ВАЗ 2106
15. Схема стартера ВАЗ 2108, 2109, 21099
16. Схема стартера для ВАЗ 2110, 2111, 2112
17. Схема подключения стартера 2113, 2114, 2115
18. Втягивающее реле стартера
19. Подключение проводов к стартеру

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя. Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает.

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

• Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
• Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
• Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
3. После этого другой провод подключают к минусовой клемме АКБ.
4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
   • если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
   • если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

• Откручиваются винты крепления крышки корпуса.
• Иногда необходимо дополнительно отпаять концы обмотки.
• Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:

• в первом случае поможет замена контактов,
• во втором случае проблему решить удастся с помощью шлифовальной шкурки.

Теперь останется собрать втягивающее реле и проверить его работоспособность.

Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

Как завести машину, если не работает втягивающее реле стартера

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

• Износ его элементов;
• Выгорание контактных пластин, установленных в крышку корпуса;
• Обрыв или перегорание обмотки катушек реле;
• Заедание якоря.

Появление этих неисправностей может вылиться:

1. В несрабатывание стартера при запуске;
2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

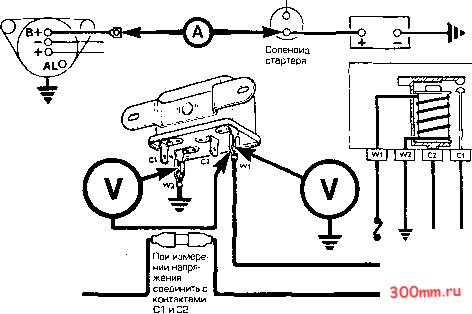

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления. Для закрепления пройденного материала, рекомендуем вам посмотреть обучающее видео про то, как ремонтировать и находить неисправности втягивающего реле стартера.

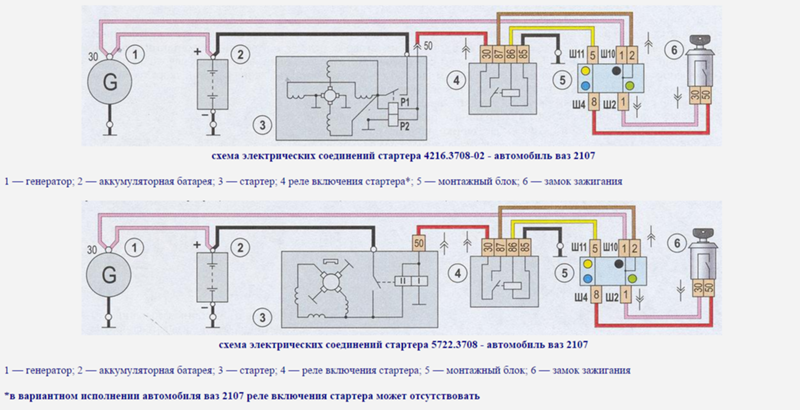

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

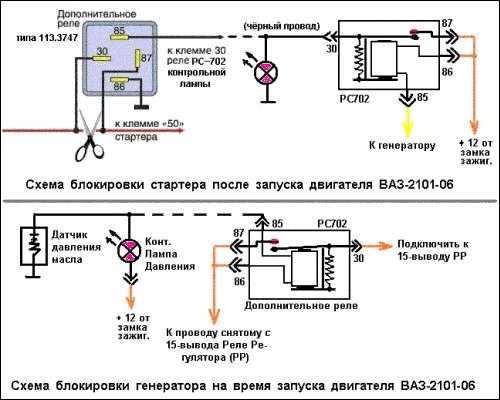

Схема соединений стартера ВАЗ 2101

1. стартер;
2. удерживающая обмотка тягового реле;
3. выключатель зажигания;
4. генератор VAZ 2101;
5. блок предохранителей;
6. втягивающая обмотка тягового реле;
7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

1. генератор;
2. аккумуляторная батарея;
3. шунтовая катушка обмотки статора;
4. стартер VAZ 2105;
5. сериесная катушка обмотки статора;
6. удерживающая обмотка тягового реле;
7. втягивающая обмотка тягового реле;
8. реле включения стартера;
9. монтажный блок;
10. выключатель зажигания.

Схема подключения стартера ВАЗ 2106

1. стартер;
2. генератор;
3. аккумуляторная батарея;
4. втягивающая обмотка тягового реле;
5. выключатель зажигания;
6. удерживающая обмотка тягового реле

1 – крышка со стороны привода;	14 – крышка реле;
2 – стопорное кольцо;	15 – контактные болты;
3 – ограничительное кольцо;	16 – коллектор;
4 – шестерня привода;	17 – щетка;
5 – обгонная муфта;	18 – втулка вала якоря;
6 – поводковое кольцо;	19 – крышка со стороны коллектора;
7 – резиновая заглушка;	20 – кожух;
8 – рычаг привода;	21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106;	22 – корпус;
10 – удерживающая обмотка тягового реле;	23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле;	24 – якорь;
12 – стяжной болт реле;	25 – обмотка якоря;
13 – контактная пластина;	26 – промежуточное кольцо.

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

1. Винт крепления защитного колпака.
2. Защитный колпак.
3. Стопорное полукольцо.
4. Гайка крепления задней крышки.
5. Задняя крышка.
6. Пружины щеток.
7. Направляющие щеток (наружная часть).
8. Щетки.
9. Статор.
10. Якорь.
11. Рычаг привода.
12. Привод.
13. Ограничительное кольцо.
14. Стопорное кольцо.
15. Ось рычага привода.
16. Винты крепления тягового реле.
17. Передняя крышка.
18. Пластмассовое уплотнительное кольцо крышки.
19. Стяжные шпильки.
20. Резиновая заглушка.
21. Сердечник тягового реле.
22. Возвратная пружина.
23. Уплотнительное кольцо тягового реле.
24. Тяговое реле.
25. Уплотнительная шайба.
26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

• Номинальная мощность 1,55 кВт
• Потребляемый ток при максимальной мощности не более 375 Ампер
• Потребляемый ток в заторможенном состоянии не более 700 Ампер
• Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

1. АКБ
2. генератор
3. сам стартер
4. замок зажигания

1 – вал привода;	20 – контактные болты;
2 – втулка передней крышки;	21 – вывод «положительных» щеток;
3 – ограничительное кольцо;	22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты;	23 – щеткодержатель;
5 – ролик обгонной муфты;	24 – «положительная» щетка;
6 – опора вала привода с вкладышем;	25 – вал якоря;
7 – ось планетарной шестерни;	26 – стяжная шпилька;
8 – прокладка;	27 – задняя крышка с втулкой;
9 – кронштейн рычага;	28 – коллектор;
10 – рычаг привода;	29 – корпус;
11 – передняя крышка;	30 – постоянный магнит;
12 – якорь реле;	31 – сердечник якоря;
13 – удерживающая обмотка;	32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка;	33 – планетарная шестерня;
15 – тяговое реле;	34 – центральная (ведущая) шестерня;
16 – шток тягового реле;	35 – водило;
17 – сердечник тягового реле;	36 – шестерня с внутренними зубьями;
18 – контактная пластина;	37 – кольцо отводки;
19 – крышка тягового реле;	38 – ступица с наружным кольцом обгонной муфты.

Схема подключения стартера 2113, 2114, 2115

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

• Защищает стартер от замыкания контактов в зажигании.
• С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
• Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Реле стартера ЗИЛ 130 | схема подключения стартера ЗИЛ 130

Меню

• Новости
• Статьи
• Видеоматериалы
• Фотоматериалы
• Публикация в СМИ
• 3D-тур

---

Будь в курсе

Новости, обзоры и акции

14. 12.2020

Автомобиль марки ЗИЛ 130 — надежный и проверенный временем автомобиль, который благодаря своей универсальности часто и удобно используется во множестве сфер производства и обслуживания предприятий разной направленности.

Обязательным элементом, который обеспечивает комфортное и безопасное использование такого транспортного средства является стартер. Механизм обеспечивает начало работы двигателя машины. От состояния, работоспособности и корректности функционирования элемента напрямую зависит оперативность старта мотора.

Устройство и принцип работы реле стартера ЗИЛ 130

Стартер транспортного средства относится к деталям редукторного типа. Представляет собой отдельный и небольшой по размерам электрический двигатель, который создает условия для создания крутящего момента коленчатого вала машины.

Конструкция прибора предусматривает наличие следующего списка деталей:

• Металлический корпус, который выполнен из прочных и долговечных сплавов. Форма и особенности обеспечивают эргономичное расположение под капотом автомобиля. Набор контакт-реле состоит из подвижного и стационарного элементов.
• Катушка и шестерни.
• Защитный кожух.
• Винт, который регулирует направление и интенсивность хода шестерней.
• Рычаг и специальное упорное кольцо.
• Коллектор, защитная лента и крышка стартера.
• Вал.
• Муфты привода и свободного хода компонентов.

Взаимодействие такого набора компонентов позволяет автомобилистам не переживать и не сталкиваться с проблемами запуска двигателя при любых погодных условиях.

Как работает стартер ЗИЛ 130

Особенность работы такого механизма как стартер — это краткосрочная эксплуатация для быстрого старта работы мотора. После чего устройство не участвует в дальнейшей эксплуатации машины.

Процесс работы механизма делится на несколько последовательных и важных этапов для корректного и своевременного выполнения его прямых функций. Основными мероприятиями станут соединение маховика с шестернями привода, запуск работы стартера и отсоединение маховика от шестерни.

Технически функционирование стартера ЗИЛА такого типа выглядит следующим образом:

1. Водитель транспортного средства располагает ключ в замок зажигания и проворачивает в положении старта. Электрическая энергия из аккумуляторной батареи машины передается в узел зажигания и после в тяговое реле стартера.
2. Шестерня соединяется с венцами маховика, что обеспечивает надежный контакт. Одновременно с этим процессом происходит замыкание электрической цепи, и на электродвигатель стартера подается напряжение – его показатели устанавливаются в пределах 12В.
3. Соединенная с маховиком шестерня начинает вращение. Такие процессы позволяют увеличить скорость вращения коленчатого вала до трехсот оборотов в минуту.
4. Двигатель машины начинает захватывать нужные обороты и заводится.
5. В момент успешного старта мотора специальная обгонная муфта срабатывает, чем разъединяет созданную ранее связь между шестерней и системой электрического двигателя.

После проведения такой процедуры вся система находится в выключенном состоянии до момента следующего запуска автомобильного мотора. В этот момент электричество на компоненты не подается.

Технические параметры детали

Устройства такого типа характеризуются следующими техническими параметрами:

• Габариты определяются такими размерами: 32 на 18 и на 15. Такие показатели гарантируют расположение устройства без помех или неудобств доступа к нему или соседним деталям.
• Стартер общим весом 9 килограмм 200 грамм можно без проблем и больших усилий перемещать, снимать и монтировать обратно к узлам машины.
• Напряжение, которое потребуется для работы механизма составляет 12 В.
• Для корректной и безотказной эксплуатации стартера такой модели важно обеспечить машину аккумулятором с минимальными параметрами емкости — 90 Ач.
• Удерживающая обмотка обеспечивает показатели 11 ампер.
• В комплекте предусматривается наличие 3-х миллиметровой шестерни.
• Приводная шестерня стартера имеет 9 одинаковых зубьев для надежной и прочной сцепки с другими сопутствующими деталями.

Преимуществами и отличительными чертами стартера ЗИЛа 130 станут такие основные моменты: надежный и долговечный металлический корпус обеспечивает долговечность устройства и его компактные габариты. Проверенный редукторный механизм — это гарантия большого коэффициента производительности, что является важным условием хорошей, комфортной эксплуатации автомобиля.

Устройство сохраняет свою работоспособность и отлично выполняет функции даже в условиях падения показателей пускового тока в аккумуляторе автомобиля.

Схема подключения стартера машины ЗИЛ 130

Для того, чтобы выполнить подключение стартера ЗИЛ 130, важно понимать и подробно изучить схему и места расположения основных узлов, частей и деталей.

Для подключения стартера достаточно разобраться всего в четырех выходах компонента:

1. Первый предназначается для подключения реле стартера. Располагается узел на верхней части устройства с левой стороны.
2. Второй вывод позволяет соединить стартер с втягивающей катушкой. Определить место расположения такого элемента можно, ориентируясь на первый ввод — по отношению к нему такая деталь располагается справа.
3. Третий ввод представляет собой клемму для организации дополнительного сопротивления. При наличии дополнительного реле подключение этого элемента не требуется.
4. Последний элемент — соединительный компонент для создания надежной и постоянной связи с аккумулятором для передачи необходимого напряжения.

Для обеспечения работоспособности механизма достаточно последовательно объединить все компоненты. Такая схема подключения реле стартера ЗИЛ 130 позволяет не только удобно и без проблем расположить деталь в системе запчастей моторного отсека, но и гарантировать корректность и правильность функционирования реле и всего автомобильного двигателя.

Как продлить срок службы стартера для машины модели ЗИЛ 130

Простыми, но проверенными на практике советами того, как без больших усилий или затрат продлить срок эффективной службы системы станут такие:

• Не допускать перегрева устройства — для этого достаточно ограничивать время работы стартера больше, чем на 10 секунд.
• Все важные мероприятия для ремонта, восстановления или проверки исправности механизма следует доверять только профессиональным мастерам, которые точно и подробно разбираются со схемами подключения стартера ЗИЛ 130.
• Во время движения машины категорически запрещается запускать работу стартера.
• Без промедлений прекращать работу прибора после начала работы двигателя транспортного средства.
• Не выполнять резких стартов машины с места.

Стартер для автомобиля марки ЗИЛ 130 — это надежная и долговечная деталь, которая отвечает и обеспечивает оперативный, быстрый запуск работы двигателя автомобиля в любых условиях.

Для того, чтобы более подробно и точно разобраться в особенностях и правилах подключения и эксплуатации, Вы можете самостоятельно изучить все технические параметры стартера или обратиться за профессиональной помощью наших специалистов.

Другие статьи

Смотреть

ещё

Зарядное устройство для автомобильного аккумулятора

30. 12.2020 23:06:00

Двигатель ММЗ 245. Технические характеристики

30.12.2020

Лебедка ЗИЛ-131. Технические характеристики

30.12.2020

Устройство компрессора ЗИЛ 130

16.12.2020 13:04:00

Номер рамы ЗИЛ 130

16.12.2020 12:17:00

Порядок зажигания ЗИЛ-131

16.12.2020 00:01:00

Давление в шинах ЗИЛ 130, ЗИЛ 131

15.12.2020 23:33:00

Устройство переднего моста ЗИЛ-131

15.12.2020 21:44:00

Тюнинг трактора МТЗ

15.12.2020 12:09:00

ГУР ЗИЛ 130 устройство

15.12.2020 11:59:00

Электросхема ЗИЛ 131 цветная с описанием

30.11.2020

Раздаточная коробка ЗИЛ 131. Устройство

28. 11.2020

Схема переключения передач ЗИЛ 131

27.11.2020

Порядок работы цилиндров ЗИЛ 130

26.11.2020

Номер рамы ЗИЛ 131

26.11.2020

Объем масла в двигателе ЗИЛ 131

26.11.2020

Как поставить диск сцепления на ЗИЛ 130

25.11.2020

Установка ЯМЗ-236 на ЗИЛ 131

25.11.2020

Погрузчик на заднюю навеску трактора МТЗ

24.11.2020

Подбор масла «Тотал»

23.11.2020

Смотреть

ещё

Возврат к списку

Пошаговое подключение стартера на ВАЗ 2110: видеоинструкция

Первым делом нужно изучить, как работает стартер, потому как именно отсюда начинает свою работу любой автомобиль. К тому же, если вы знаете, как устроен стартер, то сможете запустить мотор и выяснить причину плохого запуска.

Чтобы самостоятельно отремонтировать стартер автомобиля, достаточно знать несколько моментов.

Большинство водителей полагают, что стартер – это реле втягивающего действия. Это реле меняет то положение, в котором находится муфта свободного действия, выдвигающая шестерню, чтобы запускать двигатель. Когда происходит запуск двигателя, реле освобождается от тока, и муфта возвращает свое прежнее положение, таким образом, шестерня попадает назад. За счет этого сохраняется время работы шестерни, и стартер машины не портится.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленчатый вал.

На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные, которые могу быть в конструкции, но не в принципе работы. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

В любом стартере имеется главных 40-60 деталей, к ним относятся:

• бендикс;
• реле втягивания;
• двигатель постоянного тока электрический.

Читайте также: Пошаговая установка кондиционера на ВАЗ-2110

Водителю лучше знать, какую схему имеет стартер, и какие функции выполняют его части. Основным узлом является электродвигатель. Когда он включается, вал дает вращение коленчатому валу мотора.

Вспомогательные устройства – это бендикс и реле втягивания. Узел называется бендиксом, потому что его изобрел американский изобретатель Винсент Бендикс. Задача этого устройства в том, чтобы обеспечить вращение коленвала.

Какие функции выполняет реле:

1. Защищает стартер от замыкания контактов в зажигании.
2. С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
3. Обеспечивает разгрузку контактов в замке зажигания.

Основные элементы, входящие в схему стартера, работают следующим образом. Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Рассмотрим несколько причин, по которым придется менять стартер или произвести его ремонт.

1. Разрядка аккумулятора. Или могут окислиться наконечники или выводы. В этом случае достаточно устранить неисправности, тогда стартер снова начнет нормально работать.
2. Инжектор. Некоторые «десятки» не воспринимают топливо плохого качества, поэтому инжектор может забиваться и загрязняться. Нужно его промыть.
3. Если стартер работает с громким шумом, то это могло ослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер.
4. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

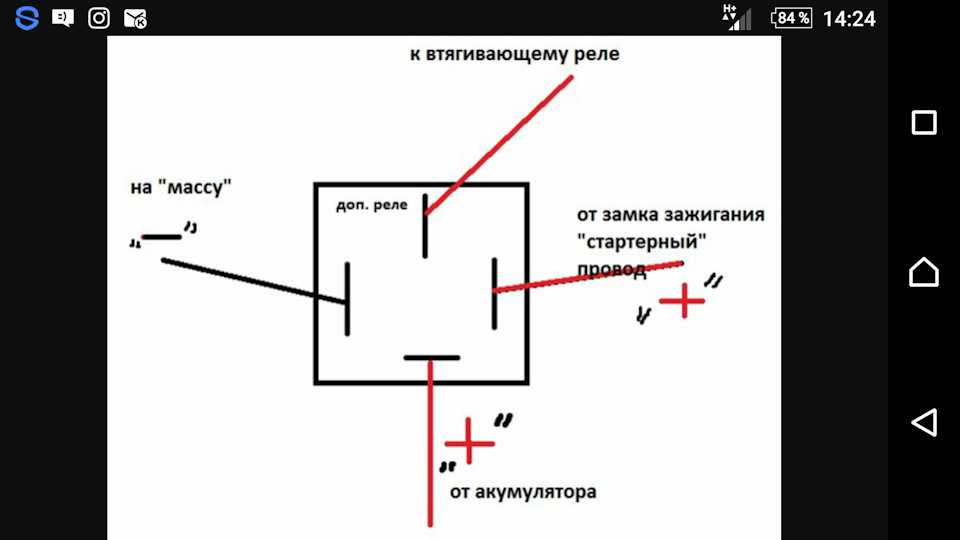

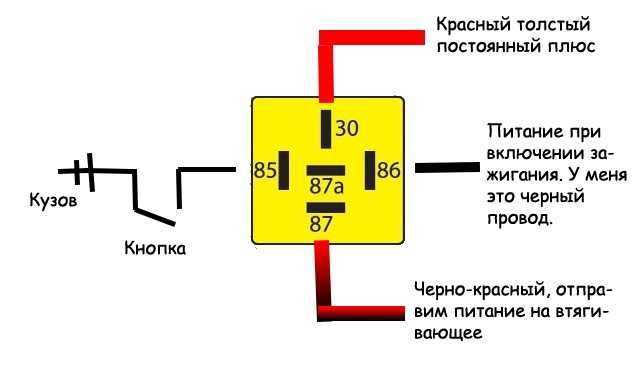

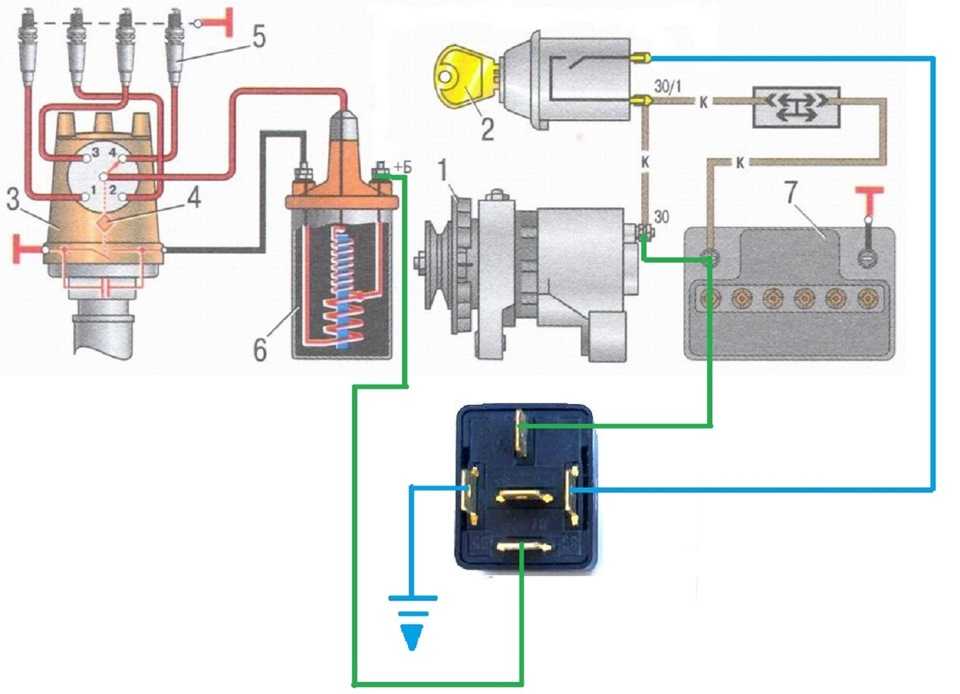

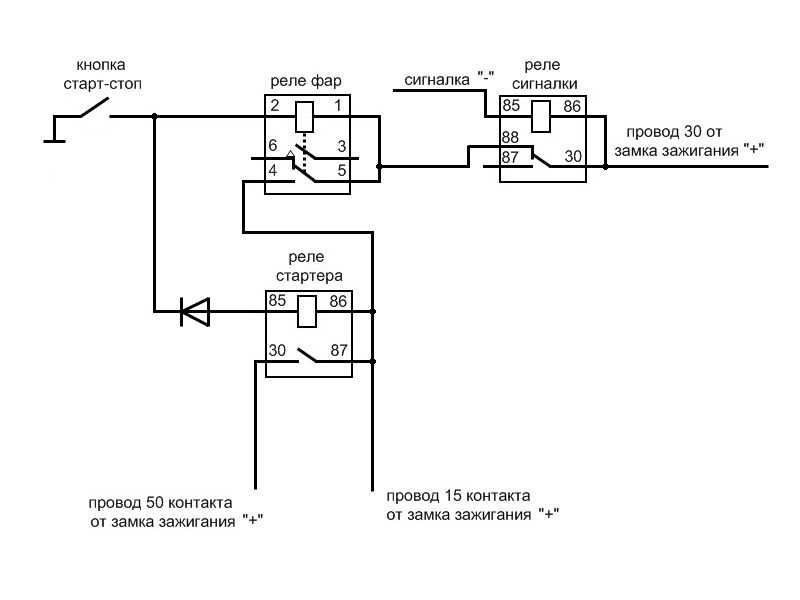

Подключение стартера на ВАЗ-2110 должно происходить следующим образом. Подготовьте:

• провод сечением 1,5 м²;
• разъем вида «мама» в количестве 5 штук;
• разъем вида «папа» в количестве 1 штуки;
• реле с 4-мя контактами и металлическим ушком;
• кольцевой наконечник для 6 мм (количество – 1 шт.) и наконечник для 8 мм (тоже 1 шт).

Читайте также: Пошаговая замена расширительного бачка ВАЗ-2110

Закрепите реле в том месте, где удобно (это может быть бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Будьте внимательны, такая инструкция предназначается только для автомобилей ВАЗ-2110, так как там, где реле такого типа нет, значит, оно там и не должно быть. Вполне вероятно, что имеются особенности электрической системы.

Схема подключения стартера УАЗ-469 — диагностика и ремонт

Главная » Обслуживание

Обслуживание

На чтение 5 мин. Просмотров 135 Опубликовано 29.05.2022

Содержание

1. Устройство
2. Неисправности и ремонт
3. Схема подключения реле стартера
4. Замена втулок и сборка стартера
5. Замена стартера

Во время поворота ключа в замке зажигания реле электрического стартера направляет поток напряжения на реле втягивающего типа, которое переводит шестерню в зацепление с венцом маховика и активирует вращение пускового устройства, подавая на него питание от аккумуляторов. При повороте ключа зажигания в другое положение реле отключает питание от стартера.

Устройство

Устройство стартера включает в себя следующие детали и механизмы:

• крышка, оборудованная промежуточным кольцом;
• заглушка, выполненная из резины;
• рукоятка привода;
• тяговое реле;
• крышка коллектора;
• щетка;
• коллектор;
• сердечник тягового реле;
• катушки втягивающего реле;
• пружинное устройство щетки;
• кольцо стопорного типа;
• стяжной болт;
• якорь;
• статор;
• муфта свободного хода с шестерней;
• ограничительное кольцо;
• крепежные элементы.

У втягивающего реле есть две катушки. Одна потребляет большее количество тока, чем другая. Катушка с большим количеством тока срабатывает только в момент активации работы стартерного устройства, а вторая помогает удерживать сердечник системы зажигания.

После того как срабатывает втягивающее реле, на корпус стартера подается питание от аккумуляторных батарей. В этот момент на обоих выводах катушки втягивающего типа находится положительный потенциал.

Неисправности и ремонт

Для того чтобы правильно отремонтировать механизм запуска силового агрегата, необходимо определить причину поломки.

К основным причинам выхода из строя этого механизма относятся:

• пробуксовка муфты свободного хода;
• выход из строя рычага отключения механизма;
• преждевременный износ рукояток;
• неисправность буферного пружинного механизма;
• износ поводкового кольца;
• повреждение зубьев;
• слабое натяжение крепежных болтов редукторного механизма;
• повреждение втулки подшипников и шеек на якоре;
• слабое крепление якоря;
• повреждение тягового реле;
• заклинивание привода на валу или приводной раме.

Перед тем как начать ремонтировать электрический стартер, необходимо установить транспортное средство на специальную платформу или смотровую яму и отключить силовой агрегат.

Неисправности и ремонт стартера УАЗа своими руками:

1. Разряд аккумуляторной батареи. В этом случае рекомендуется подзарядить аккумулятор.
2. Окисление проводов. Необходимо очистить наконечники при помощи зубной щетки.
3. Ненадежная натяжка наконечника. Для обеспечения качественного контакта нужно подтянуть наконечники.
4. Повреждение электрической цепи. Необходимо провести внешний осмотр и устранить дефект.
5. Заедает якорное устройство, не крутит втягивающее реле. В этом случае следует заменить износившийся механизм.
6. При наличии межвиткового замыкания необходимо провести внешний осмотр обмотки втягивающего реле. При наличии обрывов или других дефектов рекомендуется перемотать проволоку.
7. Если в конструкции замка зажигания были оборваны контакты, то их следует заменить на новые, т.к. ремонту они не подлежат.
8. Если подгорает коллекторное устройство во время работы силового агрегата, то необходимо заменить полностью весь коллектор.
9. Если повисает щеточный механизм или он быстро изнашивается, значит, нужно заменить щетки, предварительно разобрав весь механизм стартера.
10. Если стартер включается, но коленчатый вал не вращается, следует заменить приводное устройство пускового механизма и буферную пружину, также нужно устранить залипание приводов.
11. Если шестерни не входят в зацепление с маховиком, необходимо проверить исправность буферной пружины, устранить забоины, отрегулировать ход шестеренок.

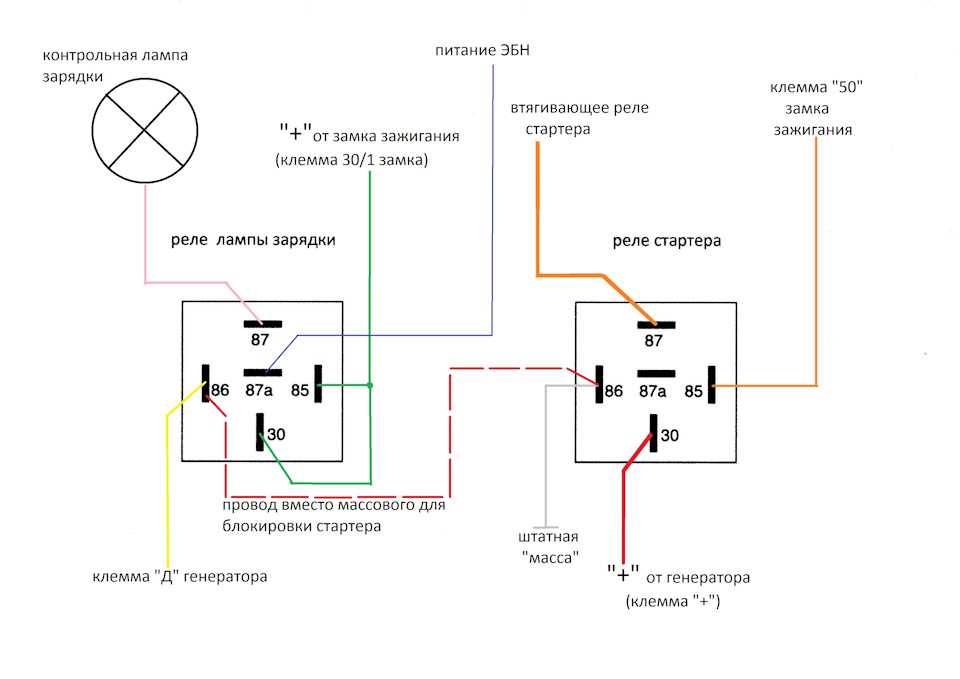

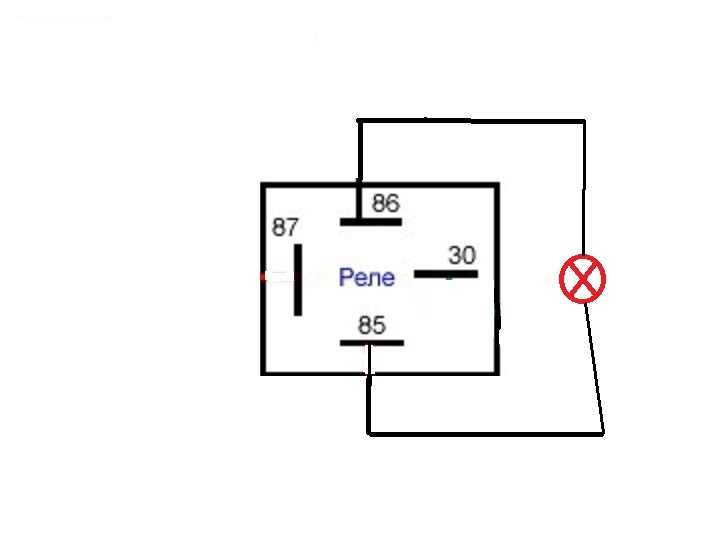

Схема подключения реле стартера

Реле стартера находится на монтажном блоке предохранительных устройств. Полная цветная схема подключения есть в руководстве по эксплуатации транспортного средства.

Для того чтобы подключить реле электрического стартера, необходимо соединить провод транспорта с клеммой пускового механизма. После этого плюс передается через генераторную установку на замок зажигания. После того как контакты сомкнуты, замыкается катушка реле промежуточного типа.

Замена втулок и сборка стартера

Для того чтобы выполнить замену втулок стартера, необходимо демонтировать аккумуляторную клемму, а затем отсоединить два провода от втягивающего реле. После этого открутить все крепежные элементы, при помощи которых пусковое устройство крепится к блоку сцепного механизма.

Затем отсоединить корпус втягивающего реле, убрав два болта. После этого снять ротор с пластины бендикса и при помощи гаечного ключа снять заднюю крышку стартера. Стопорное кольцо убирается при помощи отвертки плоского типа. Нужно открутить две гайки, которые находятся на шпильках, убрать износившуюся втулку из посадочного места и установить новую.

Для сборки стартера необходимо выполнить следующие действия:

1. Впрессовать передний подшипник в крышку стартера со стороны приводов.
2. Установить муфту на якорь пускового механизма.
3. Установить стопорное кольцо.
4. Монтировать упорную шайбу.
5. Ввести в зацепление муфту рычага с приводом стартера и установить муфту вместе с якорем.
6. Установить резиновую заглушку.
7. Вставить осевое устройство рычага в переднюю крышку.
8. Установить шплинт на переднюю крышку.
9. Впрессовать задний подшипник на заднюю крышку.
10. Установить щетки, щеткодержатели и пружины.
11. Монтировать изолирующую трубку.
12. Установить защитный кожух.
13. Вставить толкатель, в который предварительно нужно установить пружину.
14. Установить вывод обмоток.

Замена стартера

Замена стартера на УАЗе проводится только на смотровой яме.

Для начала необходимо убрать клеммы с аккумуляторных батарей, вытащить аккумулятор из корпуса транспортного средства, демонтировать воздушный фильтрующий элемент и открутить кронштейн, на котором расположен патрубок охлаждающей системы двигателя.

После этого можно приступать к отключению всех проводов, которые идут от аккумулятора. Для этого необходимо при помощи гаечного ключа отвернуть крепежную гайку, которая фиксирует положительный вывод, а затем убрать провод, который подводит к управляющим контактам реле втягивающего типа.

Затем нужно открутить нижнюю гайку, используя ключ на 13, и убрать верхние болты. Устройство следует отвести за корпус в сторону пассажирского сиденья, это поспособствует тому, что бендикс выйдет из посадочного места возле маховика.

Вытаскивать старый механизм необходимо через верх. После этого можно устанавливать новый механизм. Сборка системы осуществляется в обратном порядке.

как проверить, ремонт, схема подключения

Усаживаясь в машину, первым делом мы запускаем двигатель при помощи стартера. Этот механизм представляет собой основной агрегат пусковой системы, его задача – раскрутить коленвал до определенной частоты, необходимой для запуска мотора автомобиля.

А что же делать, если стартер не срабатывает и машина не заводится? Для того, чтобы правильно оценить сложившуюся ситуацию, определить возможную поломку и исправить ее, надо понимать устройство и принцип действия пусковой системы авто.

Одним из слабых мест в этой системе является втягивающее реле стартера.

Стартер представляет собой устройство в виде металлического цилиндра небольшой длины (15 – 20 см) и диаметра (7 – 10 см). К корпусу механизма подключается втягивающее реле. Место, где находится пусковой блок – соединение двигателя и коробки переключения передач автотранспортного средства. Крепится стартер при помощи болтового соединения.

Тор-5 зарубежных производителей стартеров.

№ п/п	Наименование	Страна
1	Bosch	Германия
2	Denso	Япония
3	Denso	Беларусь
4	Fenox	Беларусь
5	Valeo	Франция

Среди остальных изготовителей, пользующихся уважением, можно выделить таких, как CARGO (Дания), UNIPOINT (Великобритания), WPS (США), Protech  (Франция). Есть и отечественные, вполне неплохие, бренды –

• КЗАТЭ (г.Самара),
• Eltra (г. Ржев),
• СтартВОЛЬТ (г.Санкт-Петербург).

Втягивающее реле: функции и принцип работы

Содержание

• Втягивающее реле: функции и принцип работы
• Основные неисправности реле и способ их устранения
• Электрические
• Первые сигналы для беспокойства:
• Подключение после ремонта
• Диагностика, проверка и ремонт

Вся пусковая система состоит из трех конструктивных элементов: электродвигатель, бендикс и тяговое реле, где последние два выполняют роль вспомогательных механизмов. Передача крутящего момента от электрического двигателя к зубчатому венцу мотора автомашины производится при помощи бендикса, обеспечивая пуск двигателя.

Втягивающее (тяговое) реле – небольшое устройство, выполняющее очень важные функции в организме автомобиля, а именно

• осуществляет перераспределение энергии между электромагнитным реле и самим стартером;
• осуществляет зацепление шестерней бендикса;

• убирает бендикс от маховика при выключении двигателя.

Для начала работы силового агрегата необходимо времени совсем чуть-чуть. За этот короткий промежуток реле придерживает шестерни бендикса и маховик в зацеплении, одновременно вращая коленчатый вал до того момента, когда произойдет запуск.

В случае удержания в таком положении больше, чем нужно времени, можно сломать устройство, если меньше, то двигатель не сможет завестись.

Основные неисправности реле и способ их устранения

Наиболее распространенная проблема со стартером – механизм отказывается совсем работать: не щелкает и якорь не вращается. Причинами такого поведения узла могут быть как электрические, так и механические факторы.

Электрические

• отсутствие разряда от аккумуляторной батареи (АКБ). В данном случае необходимо проверить батарею на дефекты: окисление контактов, разрушение пластин или повреждение корпуса. В зависимости от степени тяжести есть два варианта спасения – подзарядка батареи и ее замена на новую;
• окислились провода на АКБ. Нужно просто зачистить контакты. Для этого используют наждачную мелкозернистую бумагу или обычную зубную щетку. Выполнять очистку наконечников следует очень осторожно, дабы не повредить наружный слой;
• недостаточное натяжение наконечников;
• обрыв электроцепи между замком зажигания и стартером. Проводится восстановление поврежденного участка цепи;
• замыкание в обмотке реле. Устраняется путем перемотки или полной ее замены;
• заедает якорь устройства. Необходимо поставить новое втягивающее реле;
• неисправность контактного элемента замка зажигания. Решается только путем замены на новую запчасть.

Механические – стартер работает, но коленвал не вращается и двигатель не заводится, либо появился посторонний шум и скрежет в работе стартерного механизма.

• поломалась пробуксовая муфта;
• произошло отцепление рычага отключения от оси;
• буферная пружинка вышла из строя;
• износ поводкового кольца;
• стерлись зубья шестерней;
• ослабились винты крепежа стартера;
• расшатался фиксатор полюса.

Первые сигналы для беспокойства:

• Стартер начинает запускаться не сразу, а после нескольких пробных вращений ключом. Это указывает на подгорание контактов втягивающего реле. Для устранения неисправности нужно зачистить контакты.
• Стартерный механизм крутится, но слишком туго, АКБ при этом полностью заряжен. В этом случае надо обратить внимание на износ щеток или выработку подшипникового устройства.
• После того, как двигатель завелся, стартер не сразу отключается. Это означает об износе зубьев шестеренок в бендиксе или венца маховика.

Подключение после ремонта

Некоторые автовладельцы почему-то чувствуют неуверенность при подключении узла после проведения на нем определенных манипуляций, связанных с ремонтом. Чтобы все прошло гладко, надо не забыть и пометить отключаемые клеммы. Зато при установке стартера на место, не возникнет лишних проблем. Все контакты перед присоединением необходимо зачистить и обезжирить специальной автомобильным средством.

Отсутствие зажигания не всегда связано со стартерным устройством, это может быть перегоревшая электромагнитная схема или электрическая проводка, а также некорректная работа аккумуляторной батареи.

Выполнить проверку, ремонт и установку тягового реле может любой автовладелец. Работы несложные и отнимают совсем немного времени. Единственный нюанс – расположение стартера в конструкции автомобиля, а именно, насколько удобно можно проводить его обслуживание.

Диагностика, проверка и ремонт

Самые распространенные места, в которых кроется причина всех неприятностей с запуском двигателя – тяговое реле, якорь, пятаки, пужины, бендикс, генераторные щетки.

Виной всему служит предельная нагрузка на генератор при запуске мотора. По обмотке «пробегает» электроток в сотни Ампер. Сегодня нет специального оборудования для определения работоспособности генератора. Для этого используется мультиметр.

Перед проверкой тягового реле тестируют стартерный механизм в сборе и определяют возможную неисправность.

• Заводят машину и прислушиваются к работе. Если слышны повторяющиеся щелчки, значит стартер работает исправно, а реле требует ремонта.
• Открывают крышку капота и на стартере соединяют оба контакта. Если он продолжает работать (крутиться), то втягивающее реле действительно неисправно.
• В случае трудного расположения стартерного устройства для его обслуживания, ничего не остается, как достать механизм и разобрать его.

Совет. При выполнении операций на работающем оборудовании, следует соблюдать технику безопасности, во избежание получения травмы.

• Устройство очищают от грязи и обрабатывают контакты наждачной бумагой.
• Укладывается стартер на открытую поверхность и подключается к источнику питания (АКБ). Реле должно включиться с характерным щелчком, в противном случае оно нуждается в замене. Дело в том, что большинство моделей автомобилей имеют в своей комплектации неразборные узлы.

Основное требование – выполнять точную последовательность операций, иначе, можно повредить другие системы или травмироваться. Последовательность работ заключается в следующем:

• отключают питание от АКБ;
• производят тщательную очистку узла;
• откручивают крепление (гайку) щеток;
• необходимо снять клемму с болта;
• отключают массу автомобиля от втягивающего реле, откручивая стяжные винты;
• выкручивают гайки по торцам стартера и рассоединяют его на две половины
• производят замену сердечника;
• все операции выполняют в обратном порядке.

После сборки необходимо в обязательном порядке выполнить тестирование, запустив механизм несколько раз. Если все прошло нормально, можно выезжать на дорогу.

Стартер с тяговым реле считается одним из важных элементов системы зажигания. Без него автомобиль не заведется. Поэтому водитель обязан знать устройство и принцип работы механизма, чтобы своевременно устранить неисправность своими руками без посторонней помощи. Фото с подробным описанием замены стартера представлены на специализированных сайтах в интернете, посвященный автомобильной тематике.

Реле стартера и соленоид стартера

Каталог

Введение

Ⅰ Что такое реле стартера?

1.1 Определение реле стартера

1.2 Схема подключения реле стартера

2.1 Определение соленоида стартера

2.2 Схема подключения соленоида стартера

2.3 Какие провода идут к соленоиду стартера

Ⅲ Реле стартера Соленоид стартера

3.1 Является ли реле стартера таким же, как соленоид стартера?

3.2 Реле стартера против. Соленоид стартера

3.3 3 Различия между переключателем соленоида стартера и реле стартера

Ⅳ Часто задаваемые вопросы

Введение

Соленоид стартера иногда называют реле стартера, но во многих автомобилях этот термин относится к отдельному реле, которое подает питание на соленоид стартера. Они имеют некоторые общие характеристики, такие как использование обмотки катушки и электромагнетизма в их работе. Однако существует множество различий между электромагнитным выключателем стартера и реле стартера.

Как проверить реле стартера на мотоцикле, квадроцикле или UTV | Как проверить соленоид стартера

Ⅰ Что такое реле стартера?

1.1 Определение реле стартера

Реле представляет собой выключатель, работающий от электричества. Он имеет набор входных клемм для одного или нескольких управляющих сигналов, а также набор рабочих контактных клемм. Переключатель может иметь неограниченное количество контактов в различных контактных формах, таких как замыкающие контакты, размыкающие контакты или их комбинации.

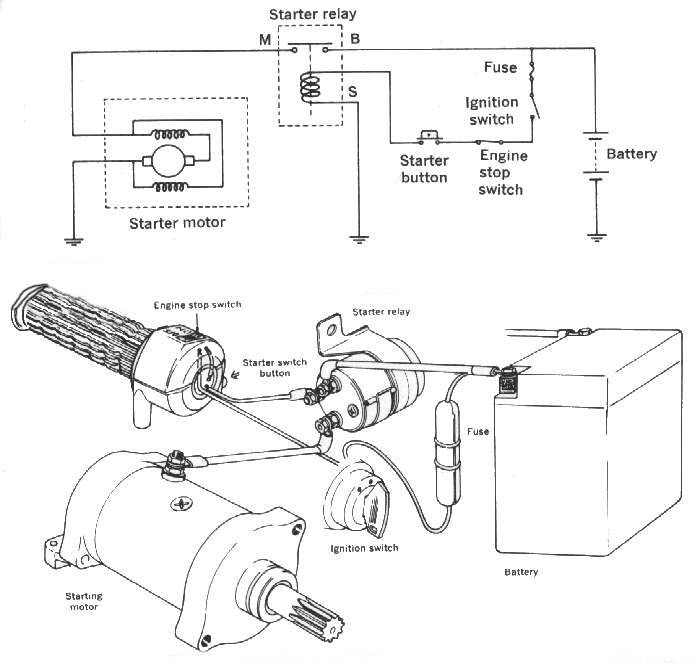

1.2 Схема подключения реле стартера

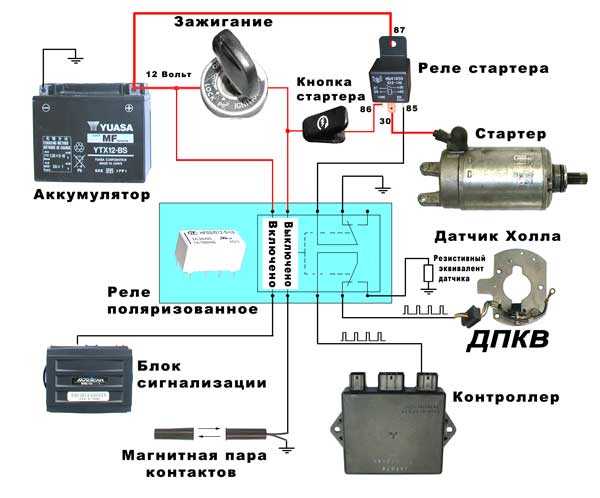

Схема подключения реле стартера



Внешний вид реле стартера зависит от марки и типа автомобиля. Однако они работают одинаково и служат той же цели. Когда вы заглянете внутрь этих компонентов, вы заметите, что они состоят из одних и тех же частей. Реле стартера состоит из корпуса, обмотки катушки, магнитопровода и якоря или плунжера. При запуске автомобиля внутренняя конструкция образует электромагнитный переключатель, которым водитель управляет дистанционно.

Ⅱ Что такое соленоид стартера?

2.1 Определение соленоида стартера

Соленоид стартера — это электромагнит, который приводится в действие для включения стартера двигателя внутреннего сгорания. Обычно он подключается непосредственно к стартеру, которым он управляет.

Его основная функция заключается в том, чтобы выступать в качестве приводной катушки контактора (реле, рассчитанного на большие токи), который соединяет аккумулятор с самим стартером. Соленоид стартера также используется во всех современных автомобилях для сцепления шестерни стартера с зубчатым венцом двигателя.

2.2 Схема проводки соленоида стартера

Проводка соленоида стартера

Соленоид стартера имеет три контакта: один небольшой штыревой и два более толстых болтовых.

Клемма «S» представляет собой небольшую контактную клемму. Клемма «S» подключена к цепи замка зажигания. Он известен как провод управления соленоидом стартера и соединяет провод зажигания с соленоидом стартера. Ток направляется от замка зажигания к соленоиду стартера через предохранитель, нейтральный защитный выключатель, реле стартера и, наконец, соленоид стартера.

Входная клемма на соленоиде стартера позволяет положительному напряжению от аккумулятора поступать на соленоид, а выходная клемма подключается к узлу стартера.

Когда вы поворачиваете ключ в замке зажигания, ток проходит от замка зажигания к предохранителю стартера, затем к нейтральному защитному выключателю или защитному выключателю педали сцепления, затем к реле стартера в блоке предохранителей и, наконец, к клемме «S» соленоида стартера. Датчик распределительного вала отправляет информацию в ECM или PCM. ECM или PCM принимает решение активировать реле стартера, посылая ему сигнал.

Когда реле стартера включено, ток подается на клемму «S» штифтового соленоида. Когда ток достигает клеммы «S», он втягивает поршень внутри соленоида, соединяя две более толстые клеммы, и ток начинает течь непосредственно от аккумулятора к узлу стартера.

2.3 Какие провода идут к соленоиду стартера

Схема Какие провода идут к соленоиду стартера

Схема подключения соленоида стартера больше не является загадкой. Это очень просто. Если вы не уверены, какие провода подключаются к соленоиду стартера. Вот быстрый пример.

1. Клемма «S» штырькового типа подключена к замку зажигания.
2. Клемма подачи болтового типа подключается к положительному источнику питания аккумулятора.
3. Узел стартера подсоединяется к выходной клемме болтового типа.

Ⅲ Реле стартера по сравнению с. Соленоид стартера

3.1 Реле стартера — это то же самое, что и соленоид стартера?

Реле стартера часто путают с электромагнитным клапаном стартера. Это может быть потому, что оба служат реле. Однако, вопреки распространенному мнению, эти два названия не относятся к одному и тому же компоненту автомобиля. Один — просто переключатель, а другой — и переключатель, и исполнительный механизм. Вот некоторые различия между этими двумя автозапчастями.

3.2 Реле стартера по сравнению с. Соленоид стартера

Реле стартера меньше по размеру, чем мощный соленоид стартера. Он состоит в основном из магнитного сердечника, окруженного проводом. Якорь или плунжер на одном конце сердечника замыкает контакты для срабатывания переключателя. Он подпружинен, что помогает отталкивать его от контактов, когда сердечник теряет магнетизм.



Соленоид стартера обычно больше, чем реле стартера. Внутренняя конструкция соленоида состоит из двух проволочных катушек и магнитного сердечника на одном конце. С возвратной пружиной на одном конце сердечник может свободно входить и выходить. На другом конце находятся различные разъемы, через которые ток поступает в соленоид.

Реле стартера и соленоид стартера работают практически одинаково. Электромагнитное поле создается при протекании тока по обмотке катушки. Магнетизм перемещает якорь или плунжер в реле стартера, чтобы замкнуть цепь.

Магнитная сила, создаваемая током, протекающим через катушку в соленоиде стартера, заставляет сердечник выдвигаться. Подвижный поршень выполняет две задачи. Он замыкает контакты, активирующие стартер. Он также переключает шестерню, которая входит в зацепление с маховиком.

Как мы видим, реле стартера — это не что иное, как выключатель. Соленоид стартера, с другой стороны, действует как исполнительный механизм, замыкая цепь и перемещая шестерню. Реле стартера обычно расположено на большом расстоянии от стартера, тогда как большинство соленоидов стартера прикреплены к корпусу двигателя.

3.3 3 Различия между электромагнитным выключателем стартера и реле стартера

электромагнитный выключатель стартера и реле стартера, которые сильно различаются по конструкции, работе и функциональным возможностям.

У них есть некоторые общие характеристики, такие как использование обмотки катушки и электромагнетизм в их работе. Однако существует множество различий между электромагнитным выключателем стартера и реле стартера.

Различия в конструкции

Реле

Структура реле стартера

Реле стартера состоит из проволочной катушки, намотанной на один конец катушки с ферромагнитным сердечником. Любитель подключается к выключателю с двумя контактами из высокопроводящего материала. Пружина расположена сбоку. Пружина регулирует якорь и, как следствие, замыкание и размыкание переключателя.

Электромагнитный переключатель

Электромагнитный переключатель



Соленоид стартера, с другой стороны, представляет собой катушку, заключенную в подвижный плунжер. В отличие от реле стартера, которое имеет неподвижный сердечник катушки, сердечник соленоида стартера представляет собой железный или стальной плунжер, который может входить в катушку и выходить из нее. С одной стороны стальной поршень соединен с пружиной. Катушка, пружина и часть плунжера закрыты. Другой конец плунжера выходит из корпуса и обеспечивает движение к внешнему соединению.

Отличие в работе

Реле

Когда цепь зажигания активирована, от нее протекает небольшой ток, в результате чего через катушку реле протекает гораздо больший ток. Электромагнитная сила, создаваемая током в катушке, намагничивает сердечник, заставляя его тянуть якорь. Когда якорь тянут, контакты замыкаются, замыкая предполагаемую цепь. В результате реле стартера служит только переключателем.

Соленоидный переключатель

Электромагнитная сила создается, когда ток протекает через обмотку катушки соленоида. Сила толкает подвижный стальной сердечник наружу. Это движение приводит в зацепление ведущую шестерню, которая, в свою очередь, входит в зацепление с соответствующими шестернями маховика.

Различие в функциях

Реле

Реле стартера действует как переключатель. Он передает небольшой ток от цепи зажигания, чтобы вызвать гораздо больший ток от аккумулятора для работы соленоида стартера и двигателя. Таким образом, реле функционирует как дистанционный переключатель или как связующее звено между ключом зажигания на сиденье водителя и системой запуска.

Соленоидный переключатель

Соленоид стартера отвечает за соединение стартера с маховиком. Это достигается путем выталкивания шестерни и контакта с маховиком, тем самым запуская двигатель.

Как видно, реле стартера не вызывает никаких механических движений. Единственными движущимися частями являются контакты переключателя, когда они замыкаются. Его можно описать как просто переключатель в общем процессе зажигания.

Соленоид стартера генерирует механические движения, которые приводят в действие стартер и маховик. Это не имеет значения. Он служит только для соединения движущихся частей двигателя и маховика двигателя.

Ⅳ Часто задаваемые вопросы

1.

Что может иметь реле стартера в различных контактных формах?

Неограниченное количество контактов.

2. Можно ли использовать соленоид стартера в качестве реле?

Для управления системой запуска в некоторых автомобилях реле стартера взаимодействует с соленоидом стартера. В других случаях замок зажигания напрямую управляет цепью соленоида стартера.

3. Будет ли неисправный соленоид стартера щелкать?

При срабатывании соленоида стартера должен быть слышен щелчок. Если вы слышите щелчок, но стартер не включается, возможно, соленоид включен, но не получает достаточного заряда батареи. Если звука нет, скорее всего, неисправен соленоид стартера, либо у вас разряжен автомобильный аккумулятор.

4. Какова функция реле стартера?

Реле стартера действует как замыкатель электрической цепи или прерыватель цепи между аккумуляторной батареей автомобиля и стартером. Это помогает увеличить ток батареи, так что во время зажигания требуется меньший ток.

5. Может ли реле щелкнуть и все равно работать плохо?

Если вы слышите или чувствуете щелчок реле, проблема не в реле или его проводке. Если он не щелкает, проблема может быть в реле или проводке. Если реле не содержит диода, переключение полярности не имеет никакого эффекта; электромагнит будет находиться под напряжением в любом случае.

6. Как узнать, перегорел ли предохранитель стартера?

Ваш стартер постоянно включен. Горящая лампа ABS является одним из первых признаков перегоревшего предохранителя или реле. Когда вы поворачиваете машину, неисправное реле часто издает слышимый щелчок. Автомобиль, который внезапно глохнет во время движения, является одним из наиболее распространенных симптомов неисправности реле зажигания.

Если вы пытаетесь завести автомобиль и слышите только щелчок, проблема может быть связана со стартером или соленоидом. Щелчок вызван тем, что соленоид стартера пытается заставить шестерню стартера включить двигатель. Однако соленоид может быть слишком слабым, чтобы включить шестерню, или подшипники в стартере могут замерзнуть. Вы можете обойти соленоид стартера, чтобы определить, какой компонент неисправен.

8. Как определить, что реле стартера неисправно?

1. Автомобиль заглох
2. Стартер издает щелкающие звуки
3. Периодические сбои при запуске автомобиля
4. Стартер не выключается.

Лучшие продажи диода

Фото

Часть

Компания

Описание

Цена (долл. США)

Альтернативные модели

Часть	Сравнить	Производители	Категория	Описание

Заказ и качество


Произв. Деталь №

Компания

Описание

Пакет

ПДФ

Кол-во

Цена (долл. США)

Поделиться

Руководство по обслуживанию Toyota Sienna: Высокий уровень сигнала в цепи реле стартера — Таблица диагностических кодов неисправностей — система SFI

Toyota Sienna Руководство по техническому обслуживанию / 2GR-FE Система управления двигателем / Система SFI / Таблица диагностических кодов неисправностей / Высокий уровень сигнала в цепи реле стартера

DTC P0617 Высокий уровень сигнала в цепи реле стартера , положительное напряжение батареи подается на клемма STA блока ECM.

Если ECM обнаруживает сигнал управления стартером (STA) во время движения автомобиля управляемый, он определяет, что неисправность в цепи STA. Затем ECM включает контрольную лампу MIL и устанавливает код неисправности.

Этот монитор работает, когда автомобиль движется со скоростью 12,4 мили в час (20 км/ч) в течение более 20 секунд. секунды.

СТРАТЕГИЯ МОНИТОРИНГА

ТИПИЧНЫЕ ДОПОЛНИТЕЛЬНЫЕ УСЛОВИЯ

ПОРОГИ ТИПИЧНЫХ НЕИСПРАВНОСТЕЙ

ЭЛЕКТРИЧЕСКАЯ СХЕМА

ПРОЦЕДУРА ПРОВЕРКИ

ПОДСКАЗКА:

•  Следующая блок-схема устранения неполадок основана на посылке что двигатель заводится нормально. Если двигатель не заводится, перейдите к таблице признаков неисправности
• Считайте данные стоп-кадра с помощью интеллектуального тестера. Записи ЕСМ транспортное средство и состояние вождения информация в виде данных стоп-кадра в момент сохранения кода неисправности. Когда устранение неполадок, стоп-кадр Данные могут быть полезны для определения того, двигался ли автомобиль или остановился ли двигатель был прогрет или нет, было ли соотношение воздух-топливо бедным или богатым, а также как и другие данные, записанные на время неисправности

1 СНИМИТЕ ЗНАЧЕНИЕ ИНТЕЛЛЕКТУАЛЬНОГО ТЕСТЕРА (СИГНАЛ СТАРТЕРА)

1. Подсоедините интеллектуальный тестер к разъему DLC3.
2.  Поверните ключ зажигания в положение ON и поверните тестер включен.
3.  Выберите следующие пункты меню: ДИАГНОСТИКА / РАСШИРЕННАЯ OBD II / СПИСОК ДАННЫХ / ВСЕ / СТАРТЕР СИГ.
4.  Проверьте значение, отображаемое на тестере, когда ключ зажигания повернут в положение ON и START должность.

ОК

2 ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПАРКОВОЧНОГО/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ

1. Осмотрите переключатель парковочного/нейтрального положения (PNP).

1.  Отсоедините разъем переключателя P1 PNP.
2. Измерьте сопротивление в соответствии со значением(ями) в таблицу ниже.

Стандартное сопротивление

3. Подсоедините разъем переключателя PNP.

3 СНИМИТЕ ЗНАЧЕНИЕ ИНТЕЛЛЕКТУАЛЬНОГО ТЕСТЕРА (СИГНАЛ СТАРТЕРА)

1. Подсоедините интеллектуальный тестер к разъему DLC3.
2.  Поверните ключ зажигания в положение ON и поверните тестер включен.
3. Выберите следующие пункты меню: ДИАГНОСТИКА / РАСШИРЕННАЯ OBD II / СПИСОК ДАННЫХ / ВСЕ / СТАРТЕР СИГ.
4. Проверьте значение, отображаемое на тестере, когда ключ зажигания повернут в положение ON и СТАРТ положение.

OK



4 ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ В СБОРЕ



1. Отсоедините разъем выключателя зажигания I15.
2. Измерьте сопротивление в соответствии со значением(ями) в Таблица ниже.

Стандартное сопротивление



3. Подсоедините разъем замка зажигания.

5 СЧИТЫВАЙТЕ ЗНАЧЕНИЕ ИНТЕЛЛЕКТУАЛЬНОГО ТЕСТЕРА (СИГНАЛ СТАРТЕРА)

1. Подключите интеллектуальный тестер к DLC3.
2.  Поверните ключ зажигания в положение ON и поверните тестер включен.
3. Выберите следующие пункты меню: ДИАГНОСТИКА / РАСШИРЕННАЯ OBD II / СПИСОК ДАННЫХ / ОСНОВНЫЕ / СТАРТОВЫЙ ЗНАК.
4.  Проверьте значение, отображаемое на тестере, когда ключ зажигания повернут в положение ON и СТАРТ позиция

ОК

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ PNP — СТАТИЧЕСКИЙ КЛЕММ ECM)

Работа модуля управления

DTC P0607 Работа модуля управления ОПИСАНИЕ ECM постоянно контролирует свой основной и вспомогательный ЦП. Эта самопроверка обеспечивает что ЭБУ функционируют должным образом. Если выходы ЦП разделены …

VIN не запрограммирован или не соответствует — ECM/PCM

DTC P0630 VIN не запрограммирован или не соответствует — ECM/PCM ОПИСАНИЕ Код DTC P0630 устанавливается, когда идентификационный номер автомобиля (VIN) не сохранен. в модуле управления двигателем (ECM) или входной VIN…

Другие материалы:

Установка
1. УСТАНОВИТЕ ДАТЧИК ПОДУШКИ БЕЗОПАСНОСТИ ПОЛОЖЕНИЯ СИДЕНЬЯ Убедитесь, что ключ зажигания выключен. Убедитесь, что отрицательная (-) клемма аккумуляторной батареи отключен. ОСТОРОЖНОСТЬ: После отключения минусовой батареи терминал, подождите не менее 90 секунд, прежде чем запуск операции. …

Регистрация и подключение с экрана «Bluetooth* Setup»
Для отображения экрана, показанного ниже, нажмите кнопку «SETUP» и выберите «Bluetooth*» на экране «Настройка». Выберите, чтобы подключить устройство к использоваться с аудиосистемой. Выберите, чтобы зарегистрировать устройство Bluetooth® для использования с аудиосистемой. Выберите, чтобы установить подробные Блюто…

Цепь серводвигателя управления воздушной заслонкой (со стороны пассажира)
ОПИСАНИЕ Серводвигатель управления воздушной смесью (сервопривод заслонки воздушной смеси в сборе) управляется усилителем кондиционера. Серводвигатель управления воздушной смесью перемещает заслонку воздушной смеси, вращая (нормально, реверс) с электроприводом питание от усилителя кондиционера. Это регулирует соотношение смеси воздуха t …

Схема подключения соленоида стартера от аккумулятора к соленоиду — Craftsman Riding Mower

391638

Информация по ремонту и устранению неисправностей для самоходных газонокосилок марки Craftsman.

515 вопросов Посмотреть все

Джон @lawnboy707

Рем: 85

2

2

Опубликовано: 16 апреля 2017 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Самоходная косилка Craftsman модель 27011 Мне нужно знать, как устроена схема подключения от аккумулятора к соленоиду и стартеру

Ответьте на этот вопрос У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 7

Отменить

Самый полезный ответ

старая турция03 @oldturkey03

Респ: 707. 2k

822

821

2,2к

Опубликовано: 16 апреля 2017 г.

Опции

• Постоянная ссылка
• История

@lawnboy707 подтвердите для нас свой полный номер модели. Эта схема должна подойти для вашей газонокосилки.

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

Л Пфафф @lpfaff1

Респ: 99. 3k

8

157

354

Опубликовано: 16 апреля 2017 г.

Опции

• Постоянная ссылка
• История

@lawnboy707, Джон, Ниже вы найдете руководство и рисунки/схемы крепления проводов системы запуска для модели № 502270111 CRAFTSMAN Lawn, самоходная косилка с задним расположением двигателя. Удачи. Я надеюсь, что это помогло вам, если это так, дайте мне знать, нажав кнопку полезно.

http://www.searspartsdirect.com/model-nu…

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Натан Уэллс @eleettech_nate

Реп: 38

EleetTech

2

Опубликовано: 29 июня 2018 г.

Опции

• Постоянная ссылка
• История

вот электрическая схема, которую я нашел на https://www. searspartsdirect.com/model-n…

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Кеннет Джексон

Рем: 1

Опубликовано: 9 мая 2019 г.

Опции

• Постоянная ссылка
• История

Я поставил новый соленоид стартера на свой джон дир, когда я подключил к нему провода, я вставил предохранитель обратно, попытался завести без ключа, что я неправильно подключил.

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Джон Пью @johnpugh2977

Рем: 1

Опубликовано: 25 мая 2021 г.

Опции

• Постоянная ссылка
• История

У меня есть countax c400h, и я менял соленоид 3 раза, и при повороте ключа происходит только один щелчок? Я что-то неправильно подключил ?

Был ли этот ответ полезен?

Да №

Оценка 0

Отмена

Реестр Alfa Milano — Добавление реле стартера

Отказ от ответственности: я делаю это только для развлечения, вы берете на себя весь риск для себя и свойство.nbsp; Я только документирую то, что сработало в моей ситуации, в вашей пробег может варьироваться! Что сказать, давайте продолжим…

Несколько лет назад у меня началась распространенная проблема с «щелкающим» стартером на моем Alfa Spider 86 года, который обычно сигнализирует о включении зажигания. его выход, который я исправил, добавив реле стартера. Кажется, это относительно распространенная проблема с Alfa Spiders. Я недавно у моего Verde возникла проблема с горячим запуском, когда я поворачивал ключ в исходное положение, и ничего не произойдет в течение 2-3 попыток, поэтому Учитывая мой опыт общения с Пауком, я сразу же заподозрил замок зажигания начал глючить. я немного поковырялся в в Интернете и нашел очень мало по этому вопросу на Милано для некоторых причина, не уверен, почему это не было бы так же распространено у них, как у пауков, может потому что общее количество машин меньше? я нашел пару ссылок на эту проблему на alfabb но у них не было фотографии и очень краткое объяснение того, что именно нужно было сделать так что я решил сделать это и сделать несколько фотографий, чтобы облегчить для следующий парень.

Я провел довольно много времени, когда делал это на своем Пауке, пытаясь выяснить, к каким проводам я должен подключиться, и в итоге нашел решение это сработало, но не было самой элегантной установкой. Оказывается на Milano НАМНОГО проще установить реле стартера.

Сначала немного о том, почему это происходит…
Проблема в том, что на многих старых автомобилях нет реле стартера, а вместо него подайте полную силу тока (ток), необходимую для запуска соленоида через замок зажигания, который действительно не рассчитан на то, чтобы выдерживать много силы тока и со временем изнашиваются. Вот рисунок, показывающий типичную проводку без реле для стартера (это не Схема подключения Milano, но они все очень похожи):

Как видите, полная сила тока батареи проходит через маленький замок зажигания. Вот как выглядит схема, когда добавлено реле стартера.

Что это делает, так это то, что будет отправлена ​​​​только нагрузка с низким током. через ведьму зажигания, когда она находится в режиме запуска. Низкий ток используется для активации реле, которое затем позволяет высокому токовая нагрузка проходит через два других поста реле. Реле сконструированы таким образом, чтобы выдерживать высокую нагрузку, в отличие от реле зажигания. выключатель! порылся в своем складе с запчастями и нашел запасной Реле Bosch (подойдет любое реле 12В 30А, у меня на самом деле написано 20/30А на нем) и косичка.

ОТСОЕДИНИТЕ АККУМУЛЯТОР, не хотите, чтобы кто-нибудь получил неприятный разряд!

На рис. 4 показано, где происходит вся работа по этому проекту, рядом с комбинированное реле. Сначала открутите соленоид кондиционера (серебристая канистра с два болта сверху и красные шланги, выходящие с каждой стороны).

Как только это не мешает, вы можете снять крышку с распределительная коробка, будьте осторожны, пластиковые выступы могут быть хрупкими. Черный провод с белым разъемом — это провод, который крепится к маленькому столбику на соленоид стартера. Двойной провод с черным разъемом (плохо видно на фото, один провод коричнево-белый, а другой черный) — это пара проводов, подключенная к замку зажигания. я использовал крошечной отверткой и снял пластиковые разъемы с этих двух провода, так что у них просто был открыт металлический разъем лопатки.

Два других провода вам нужно будет сделать. Первый — короткий провод. достаточно долго, чтобы добраться от разъема реле до силового поста с гайкой на картинке выше. На рисунке 7 вы можете видеть добавленный мной провод (красновато-розовый). Второй провод, который вам нужен создать заземляющий провод. Для этого я использовал кусок длинной достаточно, чтобы добраться от разъема до одной из дополнительных заземляющих лопаток рядом с фарой (см. рис. 8).

Вы можете подключить провода непосредственно к реле с помощью плоских разъемов а затем обмотайте их изолентой, чтобы убедиться, что они не касаются или сделайте, как я, и повторно используйте разъем, который был у меня в заначке. я просто выдернул все старые провода и вставил штекерные разъемы в. Так как у них нет хороших маленьких вкладок, чтобы держать их от задним ходом нужно держаться за провода сзади разъема плотно, насаживая его на реле.

Теперь просто подключите провода к соответствующей клемме на реле:

Новый короткий провод (красный/розовый на рис. 7), который крепится к стойке. с гайкой идет к клемме 30 на реле, это ваш контакт, большая сила тока от аккумулятора.

Черный провод с белым разъемом, который вы сняли с распределительная коробка идет к клемме 87 на реле, это провод, который идет к маленькому столбу на соленоиде стартера.

Двойной провод (коричневый/белый и черный), который вы сняли с распределительная коробка идет к клемме 86, это провод, который идет к замок зажигания.

Длинный заземляющий провод, который вы создали, присоединен к клемме 85 на реле.

Следующее, что я сделал, это сдвинул комбинированное реле немного влево, чтобы немного место для нового реле стартера. Я вкрутил новое реле, молния связал длинный провод заземления и снова подключил соленоид переменного тока. Затем снова подключите аккумулятор.

Теперь все готово, иди заводи машину. У моего была эта проблема с горячий старт, и я уже много лет езжу с ним без проблем со стартером!

Вольфсбург Wired Март 2001 г.



Уникальный к стартеру, входящему в комплект поставки VW как рука-
поддерживается. Самый стартер двигатели поддерживают якорь
на обоих концах с автономным подшипник/втулка. Все жуки
моделей, за исключением тех обладающий автоматом
опция переключения передач поддерживает передачу сторона стартера с
втулка, расположенная в трансмиссии Корпус. Модели автобусов б/у
этот тип конфигурации через 1971. Критический для правильного
работы стартера, эта втулка часто упускают из виду из-за
к трудности, связанной с касаемо замены. Это
Хорошее правило для проверки и/или замены эта втулка всякий раз, когда
двигатель снят с автомобиля, и всегда при замене
стартер.



ПРОВЕРКА ЗАПУСКНАЯ СИСТЕМА.
Аккумулятор заряжен? Включить фары. Они
яркий? Если они кажутся тусклыми, шансы батарея слабая
и должен быть заряжен. Если вы владеете вольтметр можно проверить
заряд батареи. Полностью заряженный 6-вольтовая батарея должна
имеют статическое напряжение 6,3 вольта. На 12,8 вольта 12-вольтовая батарея-
Тери полностью заряжен. Статический заряд это напряжение на
аккумулятор со всеми электрическими компонентами выключено.

КАК ЯВЛЯЮТСЯ ЛИ ЗАЗЕМЛЕНИЕ?
Проверьте аккумулятор и трансмиссию к ремням заземления тела. Оба
должны быть герметичными и без коррозии. Часто упускают из виду
передача на ремень заземления кузова. Этот электрический компонент
заземлить двигатель и трансмиссию к электрической системе и
очень важно для функционального звуковая электрическая система.

ЧИСТЫЙ ВСЕ ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ В СТАРТОВАЯ СИСТЕМА.
Смотрите схему стартера. электрическая система. Застраховать
что все соединения в системе чистые и герметичные. скотч
яркая подушечка хорошо подходит для удаления любая коррозия. Затянуть любую
ослабьте нажимные соединители, сжимая концы плоскогубцами.

Если вышеописанное не решает проблему, последний шаг включает
устранение неполадок в электрической цепи. Отключение стартера
от остальной цепи правильный подход. Это
легко достигается закорачиванием положительный провод аккумулятора кон-
соединен с соленоидом, который, в свою очередь, шунтирует все остальные электрические
кал соединения. Положительный соленоид провод легко идентифицируется
в том, что он связан с соленоид с помощью
нажимной разъем. Просто возьмите 6-дюймовую длину среднего датчик
проволока и зачистите оба конца. Трогать один конец к нажимной клемме-
расположен на соленоиде и другой к положительному bat-
тери кабель. См. схему. Запомнить чтобы убедиться, что машина в
нейтраль и колеса правильно заблокирован. Если стартер
не крутит тогда замена будет необходимо. Если звезда-
тер чудаки, есть проблема с замок зажигания и/или
проводка идущая от выключателя к стартеру.

Довольно часто вы будете проходить через все вышеуказанные шаги, включая
замена стартера только для найти, что система запуска
работает хаотично. В дальнейшем диагностики вы обнаружите, что
замыкание аккумулятора и соленоида клеммы, как описано в
выше активирует стартер. Этот это где использование жесткой
пусковое реле встает на место.

КАК РАБОТАЕТ РЕЛЕ ЖЕСТКОГО ЗАПУСКА
Наиболее распространенная проблема с схема стартера по отношению к
стартер обычно не крутит проследить по проводке.
Цепь состоит из длинного пробега который простирается от летучей мыши-
tery, который сидит сзади машина, к зажиганию
переключатель, расположенный перед машина, и обратно к звезде-
тер. Старые провода, грязная электрика. соединения или слабое зажигание
переключатель может способствовать соленоид не получает ade-
quate течение для подачи питания. Реле жесткого пуска повторно
выдает нормальный ток 20-30 ампер соленоида до менее 1 ампера
устранение всех этих переменных.


Toyota RAV4 Руководство по техническому обслуживанию: Цепь реле стартера, высокий уровень сигнала — Таблица диагностических кодов неисправностей — Система Sfi

Описание

Во время запуска двигателя положительное напряжение аккумуляторной батареи подается на терминал sta ecm. Если ECM обнаруживает сигнал управления стартером (sta) во время движения автомобиля. управляемый, он определяет, что есть неисправность в цепи статора. Затем ECM подсвечивает мил и устанавливает код неисправности.

Этот монитор работает, когда автомобиль движется со скоростью 20 км/ч (12,4 миль/ч) в течение более 20 минут. секунды.

Стратегия мониторинга

Типичные условия включения

Типичные пороги неисправности

Схема подключения

Процедура проверки

Подсказка:

1. Считать значение с помощью интеллектуального тестера (пусковой сигнал)
1. Подключите интеллектуальный тестер к dlc3.
2. Включите зажигание и включите тестер.
3. Выберите следующие пункты меню: диагностика / улучшенный obd ii/список данных/первичный/ стартовый сиг.
4. Проверьте значение, отображаемое на тестере, когда ключ зажигания повернут в положение «включено» и «старт».


2. Осмотр узла переключателя парковочного/нейтрального положения
1. Отсоедините разъем переключателя b26 pnp.
2. Измерьте сопротивление, когда шестерня коробки передач рычаг селектора перемещается в каждое положение.

Стандартное сопротивление



3. Подсоедините разъем переключателя pnp.






3. Замена узла переключателя парковочного/нейтрального положения


4. Считать значение с помощью интеллектуального тестера (пусковой сигнал)
1. Подключите интеллектуальный тестер к dlc3.
2. Включите зажигание и включите тестер.
3. Выберите следующие пункты меню: диагностика / улучшенный obd ii/список данных/первичный/ стартовый сиг.
4. Проверьте значение, отображаемое на тестере, когда ключ зажигания повернут в положение «включено» и «старт».






5. Осмотр узла замка зажигания или стартера
1. Отсоедините разъем выключателя зажигания e3.
2. Проверьте сопротивление.

Стандартное сопротивление



3. Подсоедините разъем замка зажигания.






6. Замена замка зажигания или стартера в сборе


7. Считать значение с помощью интеллектуального тестера (пусковой сигнал)
1. Подключите интеллектуальный тестер к dlc3.
2. Включите зажигание и включите тестер.
3. Выберите следующие пункты меню: диагностика / улучшенный obd ii/список данных/первичный/ стартовый сиг.
4. Проверьте значение, отображаемое на тестере, когда ключ зажигания повернут в положение «включено» и «старт».






8. Отремонтируйте или замените жгут проводов или разъем (переключатель pnp — клемма sta экм)


9. Проверить, повторяется ли вывод кода неисправности
1. Подключите интеллектуальный тестер к dlc3.
2. Включите зажигание.
3. Включите тестер.
4. Сброс кодов неисправности (см. стр. es-35).
5. Ведите автомобиль со скоростью более 20 км/ч (12,43 миль/ч) в течение более 20 секунд.
6. Выберите следующие пункты меню: диагностика / расширенная информация obd ii/dtc/текущие коды.
7. Чтение кодов неисправности.



Ошибка оперативной памяти модуля внутреннего управления (ОЗУ)

Описание ECM постоянно отслеживает состояние своей внутренней памяти, внутренние цепи и выходные сигналы передается на привод дроссельной заслонки. Эта самопроверка гарантирует, что ECM …

Vin не запрограммирован или не соответствует — ecm/pcm

Описание Dtc p0630 устанавливается, когда идентификационный номер автомобиля (vin) не сохранен в блоке управления двигателем (ecm) или введен неверный vin. Введите vin с помощью интеллектуального тестера. …

Другие материалы:

Масляный фильтр
Компоненты Замена Осторожность: Длительный и повторяющийся контакт с моторным маслом приведет к вызывают потерю натуральных масел из кожи, что приводит к сухость, раздражение и дерматит. Кроме того, используется моторное масло содержит потенциально вредные примеси что может вызвать рак кожи.
