Замена масла в коробке вариатор: что нужно знать

На многих современных авто (как на легковых машинах, так и на внедорожниках)  все чаще и чаще можно встретить вариатор CVT вместо «классических» гидромеханических АКПП. Дело в том, что вариаторы, прежде всего, обеспечивают улучшенные динамические показатели, более экономичны, а также данная коробка считается самой комфортной.

Отметим, как и любой другой агрегат, вариатор также имеет свои плюсы и минусы, при этом многие водители отдают предпочтение именно данному типу автоматических трансмиссий. Еще от качества обслуживания и соблюдения правил во время эксплуатации напрямую зависит исправность и срок службы вариатора.

В этой статье мы рассмотрим, как поменять масло CVT, когда это нужно делать, как выполняется замена масла в вариаторной коробке, а также на что обратить внимание при подборе смазочных жидкостей и т.д.

Читайте в этой статье

Замена масла в вариаторе: когда нужно менять и почему

Начнем с того, что замена масла в вариаторе своими руками похожа на аналогичную процедуру в случае с обычными АКПП. Однако нужно помнить, что регламент замены масла и допуски применительно к самой  трансмиссионной жидкости для вариаторов отличаются от гидромеханических автоматов.

Итак, важно учитывать, что по своему устройству вариаторная коробка отличается от АКПП и роботов РКПП. Данная трансмиссия предельно чувствительна к нагрузкам и качеству масла. Фактически, это означает, что подобные агрегаты не рассчитаны на агрессивную езду и тяжелые условия эксплуатации.

Если учесть, что даже обычные поездки по городу в режиме старт-стоп, пробуксовки, резкие разгоны и остановки уже можно считать тяжелыми условиями, тогда становится понятно, что коробке нужно уделять отдельное внимание.

Что касается масла, трансмиссионная жидкость склонна терять свои свойства с пробегом, загрязняться продуктами износа, происходит срабатывание присадок и т.д. Другими словами, даже если производитель утверждает, что коробка необслуживаемая, это еще не значит, что так и есть на самом деле.

Как показывает практика, опытные специалисты рекомендуют менять масло и масляный фильтр в коробке вариатор, АКПП или роботах с двойным сцеплением каждые 40-50 тыс. км. пробега. Основная причина-все указанные агрегаты имеют гидроблок, который является сложным и дорогим устройством. При этом грязное масло может вывести данный элемент из строя.

Также стоит отметить, что ухудшение свойств и загрязнения оказывают разрушающее воздействие на другие детали и узлы вариатора (ремень, шкивы, конусы и т.д.). С учетом того, что ремонтировать вариатор сложно и очень дорого, замена масла является необходимой и ответственной процедурой.

Как менять масло в CVT

Итак, разобравшись с необходимостью регулярного обслуживания,  давайте ниже рассмотрим, как заменить масло в коробке вариатор. Не трудно догадаться, что в этом случае можно пойти двумя путями:

• поменять масло в вариаторе на СТО;
• осуществить замену масла в вариаторной коробке самостоятельно;

Что касается способов замены, в тех или иных случаях выполняют: частичную (неполную) замену масла в коробке, полную замену (аппаратную), полную замену методом пролива.

• Частичная замена жидкости в вариаторе предполагает обновление (освежение) масла. Если просто, часть смазки сливается, после чего нужно залить ровно столько же, сколько и было слито до этого, затем откорректировать уровень масла в вариаторе.

Чтобы выполнить такую процедуру, нужно сначала прогреть КПП, проехав на авто 10-15 км.  Затем нужно поднять машину на подъемнике или загнать на смотровую яму. Далее подставляется емкость для слива, выкручивается сливная пробка и жидкость сливается. Теперь пробку можно закрутить.

Затем в коробку заливается точно такая же жидкость (производитель, свойства, допуски), как и та, что была залита ранее. Такой подход позволит избежать рисков смешивания трансмиссионных масел и возможных последствий.

При этом важно понимать, что данным способом возможно обновление жидкости в вариаторе только на треть или чуть больше, от  общего объема жидкости. Фактически, свежая жидкость смешивается со старой, которая не сливается из агрегата через пробку.

Чтобы добиться полной замены, такую процедуру нужно повторять минимум 3-4 раза (с интервалом 500-700 км). Также рекомендуется выполнить двойную замену всех фильтров АКПП (после первого подхода и после последнего), промыть поддон.

• Полная замена масла в вариаторе выполняется при помощи специальной установки. Вся замена предполагает метод вытеснения, когда новая жидкость фактически выдавливает старую из КПП (замещение).

Аппарат подключается к патрубкам радиатора системы охлаждения вариатора, затем под давлением подается свежая жидкость, которая вытесняет отработку. Аппарат имеет смотровые окошки, чтобы можно было контролировать процесс прокачки, определяя степень очистки по цвету жидкости. Преимуществом является максимально полное обновление масла в вариаторе.

Также аппаратная замена позволяет перед закачкой масла в коробку выполнить процедуру по промывке вариатора. Может использоваться как обычное масло, так и специальные промывочные составы. Затем производится полная замена масла в вариаторе на аппарате.

Замена масла в вариаторе своими руками

Чтобы поменять масло в CVT без использования спецоборудования, потребуется заготовить:

• свежее масло в должном объеме (заранее по мануалу нужно узнать, какую смазку лить и сколько литров заливать в коробку вариатор на той или иной модели авто).
• ветошь, чистые тряпки, а также емкости для слива, набор инструментов;
• прокладка поддона и /или герметик, масляный фильтр коробки-вариатор.
• Перед заменой коробку нужно хорошо прогреть (проехать на авто около 10 км), после чего поставить машину на ровную поверхность в гараже со смотровой ямой или поднять на подъемнике, заехать на эстакаду и т.д.
• Далее двигатель нужно заглушить, после чего выждать около 60 мин, пока все масло не стечет обратно в поддон.

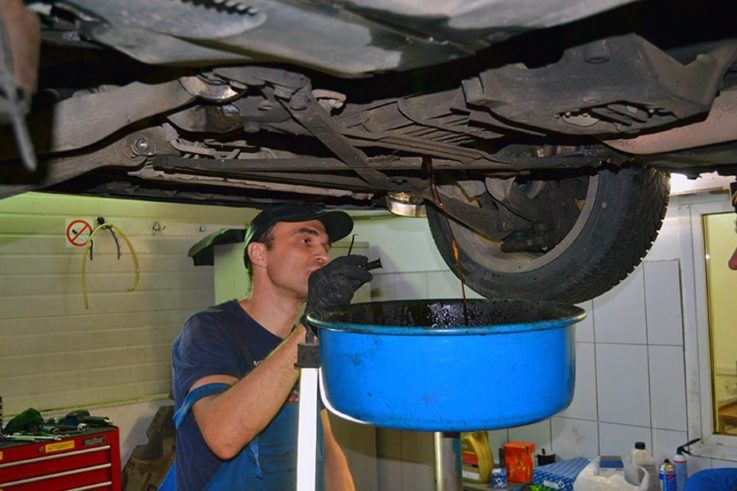

• Теперь под сливную пробку нужно поставить емкость, затем пробка выкручивается. Также можно извлечь масляный щуп из коробки.
• После того, как жидкость перестанет вытекать, нужно снять поддон, выкрутив соответствующие болты. Затем поддон аккуратно снимается, осуществляется его промывка очистителем, удаляется стружка с магнитов и т.д.
• Также на многих вариаторах желательно снять гидроблок, отключив соленоиды. Настоятельно рекомендуем предварительно изучить информацию по снятию клапанной плиты на конкретной модели авто. Гидроблок также можно промыть.
• После того, как элементы были сняты и очищены, можно приступать к замене внутренних фильтров вариатора. После замены гидроблок устанавливается на место, ставится внешний фильтр, монтируется очищенный и высушенный поддон.
• После сборки нужно проверить совмещение шкива вариатора с цилиндром гидроблока. Чтобы это сделать, нужно переключать селектор в салоне в разные положения.
• Если все в порядке, можно заливать свежую жидкость (масло) в вариатор. Для этого нужно найти заправочное отверстие. По окончании остается проверить уровень по щупу и откорректировать его при такой необходимости. Не допускайте снижения и превышения рекомендуемого уровня масла в вариаторе!

 Что в итоге

Как видно, автомобиль c вариатором является более комфортным по сравнению с АКПП и достаточно надежным решением в сравнении с роботами типа DSG. Однако важно понимать, что коробка CVT не рассчитана на тяжелые условия эксплуатации.

Рекомендуем также прочитать статью о том, как ездить на вариаторе правильно. Из этой статьи вы узнаете о тонкостях и нюансах, которые нужно учитывать в рамках эксплуатации вариаторной коробки передач CVT, а также как сохранить и увеличить ресурс агрегата данного типа.

На практике это значит, что подобный агрегат нуждается в регулярном и качественном обслуживании. При этом замена масла и фильтров в вариаторе CVT является важно процедурой, которую специалисты по ремонту автоматических коробок передач настоятельно рекомендуют выполнять каждые 40-50 тыс. км. пробега.

Читайте также

• Устройство вариатора и виды CVT

  Вариатор CVT: принцип работы и типы вариаторов, плюсы и минусы вариаторных КПП. Коробка CVT Х Tronic Renault-Nissan, особенности вариатора данного типа.

krutimotor.ru

Замена масла в вариаторе: 2 варианта проведения процедуры

Содержание статьи

Признаки необходимости замены масла в вариаторе

Определить необходимость замены масла в коробке CVT можно по косвенным признакам или по счетчику старения масла. К косвенным признакам относятся:

• подергивание автомобиля при плавном нажатии акселератора;
• шум в коробке при движении.

Источник: http://i-love-mycar.com/kak-pomenjat-maslo-akpp-suzuki-grand-vitara/

Визуально определить качество трансмиссионной жидкости можно, поместив капельку масла на чистую салфетку со щупа. Темный цвет и характерный горелый запах будут свидетельствовать о необходимости замены масла в вариаторе.

Периодичность замены масла

Регламентируемый срок замены масла в коробке CVT устанавливается заводом-изготовителем и обычно составляет от 50000 до 90000 километров пробега. Однако, специалисты рекомендуют производить замену технической жидкости более чаще, в пределах 30000-45000 километров, особенно в городских условиях эксплуатации автомобиля. Именно в городском режиме вариаторная коробка подвергается воздействию высоких температур приводящих к преждевременной потере свойств масла.

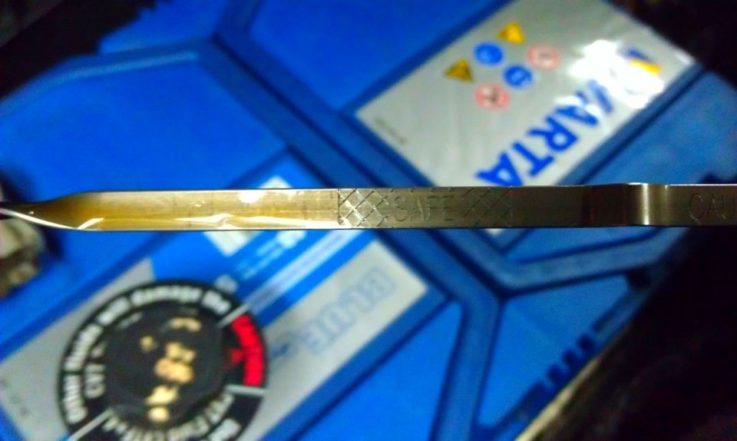

Как проверить уровень масла в вариаторе?

Проверка уровня технической жидкости производится при рабочей температуре вариатора порядка 60-80 градусов, поэтому лучше всего производить замер непосредственно после поездки с пробегом не менее 10 километров летом или 30 километров зимой.

Проверка уровня масла в вариаторе производится при работающем двигателе автомобиля.

Перед началом проверки следует установить автомобиль на ровной площадке, и удерживая педаль тормоза в нажатом состоянии, последовательно переключить селектор во все положения на 5-10 секунд. Установив режим парковки открыть капот и вытащить контрольный щуп и очистить от масла салфеткой или тряпкой. Установить щуп в исходное положение на 2-3 секунды извлечь и проверить уровень масла, который должен находиться между максимальным и минимальным значением.

Процедура замены масла

Произвести замену масла вариатора можно при наличии автомобильного подъемника, эстакады или смотровой ямы.

Замена производится на разогретом автомобиле, что обеспечивает минимальную вязкость масла.

Процедура производится в следующей последовательности:

• удалить защитный пластиковый щиток;
• установить приемную емкость и вывернуть сливную пробку;
• дождаться полного слива технической жидкости;
• завернуть сливную пробку;
• залить, используя воронку, через отверстие щупа свежее масло, равное количеству слитого;
• проверить уровень масла в вариаторе.

При установке сливной пробки следует заменить уплотнительную шайбу.

Частичная замена масла

Самостоятельно можно произвести частичную замену техническую жидкость при невозможности поменять полностью. В таком случае подобную процедуру следует производить гораздо чаще, так каким образом удается заменить около половины всего количества масла находящегося в вариаторе.

Полная замена масла

Наиболее эффективна полная замена масла в вариаторе. Для проведения подобной процедуры требуется специальное оборудование, поэтому рекомендуется проводить замену масла в автосервисе. Опытные механики перед заменой снимут поддон, заменят масляный фильтр и промоют управляющий блок.

Резюме

Регулярная и своевременная замена масла в коробке CVT необходима для корректной работы трансмиссии. Имеет смысл поменять масло при приобретении на вторичном рынке автомобиля с вариатором, так как обычно не известно, в каких условиях происходила эксплуатация.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Правильная замена масла в вариаторе автомобиля

В конструкции современных вариаторных коробок передач трансмиссионная жидкость играет не менее важную роль, чем в гидротрансформаторных АКПП. Поэтому замена масла в вариаторе всеми техническими специалистами считается обязательной процедурой. Рассмотрим, когда нужно менять жидкость в коробках CVT, какое масло заливать и как сбросить счетчик старения. Именно эти вопросы чаще всего интересуют владельцев автомобилей с вариаторами производства Nissan, Renault, Mitsubishi, Subaru, Toyota.

КАК ПРОВЕРИТЬ СОСТОЯНИЕ?

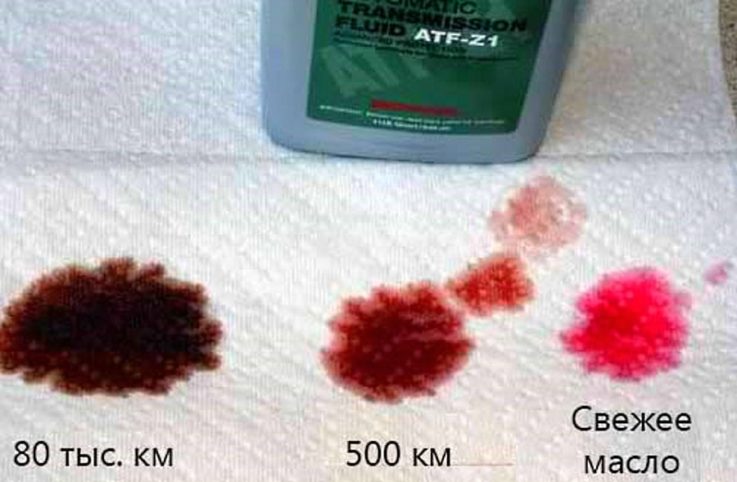

1. Капельная проба. Капните небольшое количество масла со щупа на чистую белую салфетку. Помутнение свидетельствует о большом количестве взвеси продуктов износа пакетов фрикционов, что негативно сказывается на масляных каналах и работе соленоидов. Запах гари говорит о неоднократном перегреве рабочей жидкости, что случается вследствие неисправности системы охлаждения вариатора либо падения давления в системе смазки. Фрикционные диски при снижении давления начинают проскальзывать, перегревая тем самым масло. В зависимости от года выпуска и модели КПП, в вариатор может быть залита жидкость синего, зеленого или красного цвета. Для наглядного сравнения при капельной пробе желательно иметь образец нового масла.
2. Счетчик старения трансмиссионной жидкости. В работе электронного блока управления многих, по большей мере современных, вариаторов присутствует математический алгоритм вычисления остаточного ресурса рабочей жидкости. В расчете учитывается общее время работы вариатора, температура масла и режимные нагрузки. Речь об известных многим владельцам Toyota, Nissan, балам, которые отсчитывают срок замены жидкости CVT. К примеру, Тойота рекомендует заменить масло в вариаторе при достижении 210 000 единиц на счетчике старения.

ПОЧЕМУ НЕ СТОИТ ДОВЕРЯТЬ КОСВЕННЫМ ПРИЗНАКАМ?

Описанные выше методы – единственные способы проверки состояния масла. Но цвет, запах, консистенция, а тем более счетчик старения, не позволяют проверить реальные физические свойства трансмиссионной жидкости в вариаторе. Поэтому мы рекомендуем придерживаться следующих правил:

• производить замену масла в вариаторе после покупки б/у автомобиля. Ремонт вариаторных КПП – слишком дорогое удовольствие, чтобы полагаться на слова бывшего владельца и даже чеки об оплате заказ-нарядов по замене жидкости на СТО. Нередки случаи, когда мастера пренебрегают снятием поддона, заменой фильтрующих элементов;
• придерживаться рекомендованных интервалов замены. Не исключено, что вам придется идти наперекор производителю автомобиля. Во многих руководствах по эксплуатации указано, что масло в коробку CVT залито на весь срок службы и не требует замены.

КОГДА НУЖНО МЕНЯТЬ?

Специалисты по ремонту вариаторных КПП рекомендуют менять масло каждые 40 тыс. км. Изучив принцип работы и устройство вариатора, вы и сами поймете, почему без регулярной замены масла рассчитывать на долгий срок службы не стоит. В случае тяжелых условий эксплуатации интервалы рекомендовано сократить до 30-35 тыс. км. К негативным факторам относятся:

• буксировка прицепа;
• динамическая езда с интенсивными ускорениями и замедлениями;
• длительные простои в жаркое время года. При движении в пробке отсутствует обдув корпуса вариатора, радиатора охлаждения, поэтому значительно повышается риск перегрева;
• движение в условиях пересеченной местности. Пробуксовка ведущих колес – наиболее изнурительный режим работы для коробок CVT;
• езда по пыльным дорогам, в условиях гористой местности.

ТРАНСМИССИОННАЯ ЖИДКОСТЬ И ФИЛЬТРА ДЛЯ ВАРИАТОРНЫХ КПП

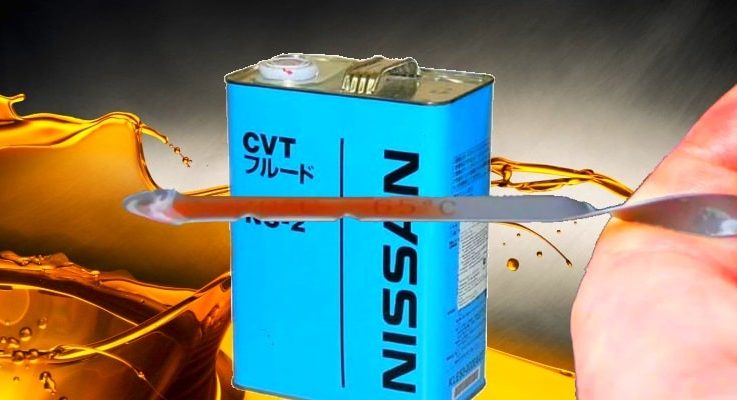

Для CVT рекомендуем использовать только оригинальную жидкость под брендом завода-изготовителя. Заливать масло стороннего производства  можно лишь в том случае, если продукция соответствует допускам оригинальной жидкости.

Физические характеристики трансмиссионных жидкостей менялись в соответствии с развитием устройства вариаторов. К примеру, в автомобилях Nissan в зависимости от модели вариатора может использоваться жидкость класса NS-1, NS-2 или NS-3. Перед заменой обратитесь к руководству по ремонту и эксплуатации, где вы найдете полную информацию о заправочном объеме и типе масла.

В конструкции вариаторной КПП зачастую присутствует бумажный фильтрующий элемент (тонкая очистка) и металлическая сетка (грубая очистка) маслоприемника. Вместе с заменой масла следует менять и фильтра тонкой очистки. Сеточка при возможности только промывается и подлежит замене лишь в тех случаях, если плотно забивается клеем фрикционных накладок, закоксовывается отложениями перегретой рабочей жидкости.

МЕНЯЕМ САМОСТОЯТЕЛЬНО

1. Открутите пробку сливного отверстия и слейте старое масло.
2. Открутите поддон вариатора, чтобы удалить со дна продукты износа.
3. Замените масляный фильтр, промойте, а при необходимости замените фильтр грубой очистки.
4. Предварительно очистив привалочные плоскости, установите новую прокладку и прикрутите поддон. Закрутите сливную пробку.
5. Через воронку, вставленную в отверстие щупа, залейте новую жидкость для CVT. Если уровень до замены был в норме, заправочный объем должен соответствовать количеству старой жидкости.
6. Проверьте уровень масла согласно инструкции из руководства по ремонту и эксплуатации.
7. Сбросьте счетчик старения рабочей жидкости. Сделать это можно многими универсальными диагностическими приборами.

Как показывает практика, после замены масла без сброса датчика вариатор начинает работать с подергиваниями и ударами. А опыт ремонта коробок CVT говорит о закономерности, согласно которой рвется ремень и повреждаются конусы как раз после замены жидкости без обнуления счетчика.

Как вы можете увидеть на видео, в замене масла вариатора своими руками нет ничего сложного.

neauto.ru

Замена масла в вариаторе своими руками

Своевременная замена масла в коробке CVT является одним из основных показателей долгой и без проблемной эксплуатации вариатора. Данная операция производиться раз в 60 тысяч километров (в зависимости от производителя эта цифра может меняться). Этот показатель можно корректировать в ту или иную сторону при визуальном осмотре. Если при проверке уровня жидкости вы заметили в масле инородные вкрапления, масло слишком темное — можете смело уменьшить пробег до замены.

Если вы решили заменить жижу своими силами вам потребуется:

• Естественно оригинальное масло (2 канистры по 4 литра)
• Прокладка поддона картера (не всегда нужна, многие используют старую)
• Фильтр и уплотнительное кольцо масло охладителя
• Набор инструментов и прямые руки

Оригинально масло CVT

Прокладка поддона

Кольцо и фильтр

Набор Инструментов

Прямые Руки

Замена масла происходит на «горячую» — это значит, что перед заменой масло в вариаторе должно быть прогрето до рабочей температуры.

Процесс замены

1. Сливаем старую отработанную жижу (сливается приблизительно около 6 литров)
2. Снимаем поддон коробки
3. Снимаем и промываем фильтр грубой очистки (фильтр многоразовый), при демонтаже не потеряйте уплотнительное кольцо
4. Удаляем загрязнения с поддона (на нем есть магниты которые обязательно нужно очистить от вкраплений металла)
5. Меняем прокладку поддона и устанавливаем все на место в обратном порядке
6. Следующий этап замена фильтра тонкой очистки
7. Снимаем АКБ с держателем и видим корпус цилиндрической формы
8. Откручиваем и меняем фильтр (не забываем про прокладку старого фильтра которая может слететь)
9. Меняем уплотнительное кольцо и фильтр
10. Закручиваем все в обратном порядке

Фильтр грубой очистки

уплотнительное кольцо

Может быть сдесь

Поддон

Масло охладитель

Установленный фильтр

Резинка на фильтре

Радиатор

Если в вашем вариаторе есть радиатор охлаждения коробки (вероятность что его нет крайне мала). Проверить его наличие можно по отходящим трубкам от охладителя. Толстые трубки — контур коробки, тонкие — радиатора. Сам радиатор, как правило, находится между бампером и передним левым колесом. При демонтаже придется скинуть колесо и снять защитную арку.

• Снимаем тонкие трубки с охладителя, откручиваем радиатор и промываем его. Для того, чтобы внутрь не попала вода, отверстия в трубках нужно чем то прикрыть
• Заливаем свежее масло в радиатор до полного заполнения (не должно быть воздушной пробки)
• Устанавливаем радиатор и трубки в обратной последовательности

Проверка уровня масла в вариаторе

После того как все собрано, начинаем заливаем масло. На щупе есть две резки: COLD — проверка на холодную и HOT — проверка уровня на горячую. Заливаем чуть выше отметки HOT и заводим двигатель. Секунд через десять начинаем перебирать передачи, задерживаясь на каждой по 5 секунд. Когда масло в вариаторе полностью прогреется доливаем до положенной резки на горячую — HOT.

Поздравляю ВАС процедура замена масла в вариаторе закончена.

После непродолжительной поездки (от гаража до дома) рекомендую снова проверить уровень и если он упал — долить жижи. По данной ссылке можно ознакомиться с основными неисправностями вариатора

Не забудь обновить ECU вариатора

После замены жижи в вариаторе, вам необходимо обнулить счетчик старения масла. Это делается для того чтобы, мозги вариатора выдавали оптимальное давление на шайбы конуса. Если этого не сделать — вариатор посчитает, что масло изрядно постарело и с каждым пройденным километром давление в системе будет возрастать. Данная операция делается у вашего официально дилера или в сервисе с помощью сканера M.U.T.-III



variator-cvt.ru

Замена масла в вариаторе своими руками

В новых моделях легковых автомобилей все чаще используются вместо

АКПП вариаторы, обеспечивающие передачу усилий от двигателя к колёсам. Замена масла в вариаторе своими руками имеет схожесть с заменой масла в АКПП.

Вариативная коробка передач в разрезе.

Перед началом операций по замене необходимо ознакомиться с регламентом замены масла и узнать сколько литров заливать в коробку вариатор.

Больших успехов в разработке и использовании вариаторов добилась японская компания Nissan и немецкая Audi, хотя и другие компании устанавливают этот агрегат на свои модели.

Условия эксплуатации

Автомобиль c вариатором способен работать в щадящем режиме, быстрее набирает скорость движения и расходует меньше топлива по сравнению с автомобилями с АКПП и МКПП. И как любой механизм требует тщательного обслуживания. Эксперты дают рекомендации о необходимости периодичности замены жидкости через каждые 50 000 км пробега.

Для автомобилей используются 2 варианта обслуживания вариаторов:

• замена жидкости в автоцентре;
• осуществление всех процессов по замене своими руками.

При выполнении операций по замене смазочной жидкости можно воспользоваться 3 способами:

• неполная замена жидкости;
• полная замена жидкости в вариаторе на СТО;
• полная замена жидкости своими руками.

Набор для полного обслуживания вариатора.

Частичная замена жидкости в вариаторе

Для частичной замены специальной жидкости в вариаторе необходимо выполнить следующий порядок действий:

1. Установить автомобиль на подъёмник или ремонтную яму и выровнять автомобиль в строго горизонтальном положении.
2. Подставить ёмкость под сливное отверстие поддона вариатора.
3. Открутить сливную пробку и дать стечь всей жидкости из вариатора.
4. Закрыть пробку и залить в вариатор смазочную жидкость, предварительно сняв с помощью домкрата переднее левое колесо через заливное отверстие в объеме, которое ранее слили из агрегата. Проверить уровень жидкости с помощью щупа и долить до нужного уровня в случае необходимости.

Частичная замена жидкости в вариаторе.

Данным способом возможно обновление жидкости в вариаторе на 30-40% от полного объёма жидкости. Происходит смешивание старой жидкости с новой без изменения основного состава. Для более полной замены жидкости можно повторить процедуру 4–5 раз с промежутком между операциями через каждые 500 км.

При данном варианте после замены жидкости промываются фильтры, поддон и механизмы вариатора.

Для полной замены жидкости потребуется проводить процедуру несколько раз, с соблюдением порядка замены, что связано с большим расходом жидкости для вариатора.

Полная замена смазочной жидкости на СТО

Автосервисы для замены жидкости в вариаторе оснащены специальной аппаратурой, которая позволяет производить замену жидкости методом продавливания. Старая жидкость заменяется на новую, обеспечивая полную замену.

К радиатору охлаждения жидкости подсоединяются специальные трубки от аппарата замены и за счёт создаваемого давления старая жидкость, удаляется с заменой на новую. В используемом аппарате установлено специальное смотровое окно для контроля процесса прокачки жидкости и по цвету состава можно определить степень очистки заменяемой жидкости. Аппаратная замена масла в вариаторе проводится до полной замены смазочной жидкости.

Предварительно перед закачкой новой жидкости возможна операция по промывке системы — это позволяет избавиться от нерабочих отложений в поддоне картера и на деталях вариатора.

Полная замена масла в вариаторе.

Самостоятельная замена жидкости

Для того чтобы долго эксплуатировать свой автомобиль требуется постоянный уход за агрегатами. Необходимо осуществлять контроль за работой механизмов, своевременно проводить замену деталей, проработавших гарантийный срок. Просрочка срока замены смазывающей жидкости оказывает определённое отрицательное воздействие, увеличивая износ деталей и агрегатов.

Необходимо в обязательном порядке проводить постоянно весь перечень регламентных работ, соблюдая инструкцию по своевременному обслуживанию автомобиля.

Вариатор представляет собой сложный механизм и выход из строя одной детали влечёт неисправность всего механизма, что приводит к необходимости дополнительного ремонта.

Для самостоятельно замены смазочной жидкости в вариаторе требуются специальные принадлежности:

• ёмкость для сбора старой жидкости;
• набор инструментов;
• новая прокладка для поддона;
• фильтры очистки;
• перчатки;
• новая смазочная жидкость.

Всё вышеперечисленное можно приобрести в специальных магазинах.

Меняем масло в вариаторной коробке.

Инструкция

Прежде всего необходимо установить автомобиль на яму строго в горизонтальном положении. Для замены жидкости производится ряд последовательных действий:

1. Выключать двигатель и подождать в течение 3-4 часов пока вся жидкость стечёт в нижний поддон вариатора.
2. Подставить под сливную пробку ёмкость для сбора жидкости и открутить пробку. Подождать некоторое время до полного вытекания жидкости и выкрутить мерную трубку. Это позволит более полно удалить смазочную жидкость.
3. С помощью инструмента аккуратно открутить болты крепления поддона и осторожно его снять. Откроется доступ к фильтру и возможность удалить осадок, образовавшийся на дне поддона.
4. Снять и очистить от осадка магниты и фильтр.
5. Осторожно снять гидроблок, предварительно отключив штатные соленоиды и выкрутить 14 болтов, из которых 2 имеют укороченный размер. Поставить метки на этих болтах для ускорения обратной сборки, а также отметить отверстия под укороченные болты.
6. Снятый гидроблок поместить в отдельную ёмкость.
7. Снять второй фильтр, для этого выкрутить 10 соединительных болтов, и гидроблок разделится на две части. Части гидроблока нельзя переворачивать, так как это будет способствовать выпадению пружин.
8. Достать второй фильтр и заменить на новый.
9. Собрать гидроблок в обратном порядке. При разборке дополнительно стечёт 1,5-2 литра жидкости.
10. Поставить новую прокладку под поддон, устанавить внешний фильтр и поддон.
11. Проверить совмещение шкива вариатора с цилиндром гидроблока. Для этого в салоне автомобиля переключить рычаг скоростей в различные положения.
12. Провести ревизию сборки всего узла с использованием всех штатных деталей.
13. Залить новую жидкость в вариатор. Предварительно с помощью домкрата снять левое переднее колесо и найти отверстие для заправки жидкости в вариатор. Проверить с помощью щупа уровень жидкости и в случае необходимости долить до нужного объёма.
14. Закрутить пробку и поставить на место колесо.

При проведении операций важно соблюдать последовательность действий в обязательном порядке и соблюдать инструкцию по замене жидкости.

bezsto.ru

как часто нужно менять, какую жидкость заливать в вариаторную коробку передач. Как правильно обнулить счетчик старения в CVT

В конструкции современных вариаторных коробок передач трансмиссионная жидкость играет не менее важную роль, чем в гидротрансформаторных АКПП. Поэтому замена масла в вариаторе всеми техническими специалистами считается обязательной процедурой. Рассмотрим, когда нужно менять жидкость в коробках CVT, какое масло заливать и как сбросить счетчик старения. Именно эти вопросы чаще всего интересуют владельцев автомобилей с вариаторами производства Nissan, Renault, Mitsubishi, Subaru, Toyota.

Как проверить состояние?

1. Капельная проба. Капните небольшое количество масла со щупа на чистую белую салфетку. Помутнение свидетельствует о большом количестве взвеси продуктов износа пакетов фрикционов, что негативно сказывается на масляных каналах и работе соленоидов. Запах гари говорит о неоднократном перегреве рабочей жидкости, что случается вследствие неисправности системы охлаждения вариатора либо падения давления в системе смазки. Фрикционные диски при снижении давления начинают проскальзывать, перегревая тем самым масло. В зависимости от года выпуска и модели КПП, в вариатор может быть залита жидкость синего, зеленого или красного цвета. Для наглядного сравнения при капельной пробе желательно иметь образец нового масла.
2. Счетчик старения трансмиссионной жидкости. В работе электронного блока управления многих, по большей мере современных, вариаторов присутствует математический алгоритм вычисления остаточного ресурса рабочей жидкости. В расчете учитывается общее время работы вариатора, температура масла и режимные нагрузки. Речь об известных многим владельцам Toyota, Nissan, балам, которые отсчитывают срок замены жидкости CVT. К примеру, Тойота рекомендует заменить масло в вариаторе при достижении 210 000 единиц на счетчике старения.

Почему не стоит доверять косвенным признакам?

Описанные выше методы – единственные способы проверки состояния масла. Но цвет, запах, консистенция, а тем более счетчик старения, не позволяют проверить реальные физические свойства трансмиссионной жидкости в вариаторе. Поэтому мы рекомендуем придерживаться следующих правил:

• производить замену масла в вариаторе после покупки б/у автомобиля. Ремонт вариаторных КПП – слишком дорогое удовольствие, чтобы полагаться на слова бывшего владельца и даже чеки об оплате заказ-нарядов по замене жидкости на СТО. Нередки случаи, когда мастера пренебрегают снятием поддона, заменой фильтрующих элементов;
• придерживаться рекомендованных интервалов замены. Не исключено, что вам придется идти наперекор производителю автомобиля. Во многих руководствах по эксплуатации указано, что масло в коробку CVT залито на весь срок службы и не требует замены.

Когда нужно менять?

Специалисты по ремонту вариаторных КПП рекомендуют менять масло каждые 40 тыс. км. Изучив принцип работы и устройство вариатора, вы и сами поймете, почему без регулярной замены масла рассчитывать на долгий срок службы не стоит. В случае тяжелых условий эксплуатации интервалы рекомендовано сократить до 30-35 тыс. км. К негативным факторам относятся:

• буксировка прицепа;
• динамическая езда с интенсивными ускорениями и замедлениями;
• длительные простои в жаркое время года. При движении в пробке отсутствует обдув корпуса вариатора, радиатора охлаждения, поэтому значительно повышается риск перегрева;
• движение в условиях пересеченной местности. Пробуксовка ведущих колес – наиболее изнурительный режим работы для коробок CVT;
• езда по пыльным дорогам, в условиях гористой местности.

Трансмиссионная жидкость и фильтра для вариаторных КПП

Для CVT рекомендуем использовать только оригинальную жидкость под брендом завода-изготовителя. Заливать масло стороннего производства  можно лишь в том случае, если продукция соответствует допускам оригинальной жидкости.

Физические характеристики трансмиссионных жидкостей менялись в соответствии с развитием устройства вариаторов. К примеру, в автомобилях Nissan в зависимости от модели вариатора может использоваться жидкость класса NS-1, NS-2 или NS-3. Перед заменой обратитесь к руководству по ремонту и эксплуатации, где вы найдете полную информацию о заправочном объеме и типе масла.

В конструкции вариаторной КПП зачастую присутствует бумажный фильтрующий элемент (тонкая очистка) и металлическая сетка (грубая очистка) маслоприемника. Вместе с заменой масла следует менять и фильтра тонкой очистки. Сеточка при возможности только промывается и подлежит замене лишь в тех случаях, если плотно забивается клеем фрикционных накладок, закоксовывается отложениями перегретой рабочей жидкости.

Меняем самостоятельно

1. Открутите пробку сливного отверстия и слейте старое масло.
2. Открутите поддон вариатора, чтобы удалить со дна продукты износа.
3. Замените масляный фильтр, промойте, а при необходимости замените фильтр грубой очистки.
4. Предварительно очистив привалочные плоскости, установите новую прокладку и прикрутите поддон. Закрутите сливную пробку.
5. Через воронку, вставленную в отверстие щупа, залейте новую жидкость для CVT. Если уровень до замены был в норме, заправочный объем должен соответствовать количеству старой жидкости.
6. Проверьте уровень масла согласно инструкции из руководства по ремонту и эксплуатации.
7. Сбросьте счетчик старения рабочей жидкости. Сделать это можно многими универсальными диагностическими приборами.

Как показывает практика, после замены масла без сброса датчика вариатор начинает работать с подергиваниями и ударами. А опыт ремонта коробок CVT говорит о закономерности, согласно которой рвется ремень и повреждаются конусы как раз после замены жидкости без обнуления счетчика.

Как вы можете увидеть на видео, в замене масла вариатора своими руками нет ничего сложного.

autolirika.ru
