Патрубки радиатора ваз 2110, 2111 и 2112

Рассмотрены на видео ниже в статье резиновые патрубки радиатора ваз 2110, 2111 и 2112…

Здравствуйте уважаемые, читатели блога RtiIvaz.ru! Сегодня я хочу продолжить разговор про авто патрубки радиатора системы охлаждения ваз Лада 2110 «десятка», Лада 2111 «одиннадцатая» и 2112 Лада «двенадцатая».

В предыдущей авто статье мы рассматривали шланги радиатора системы охлаждение ваз 2108, 2109, 21099, 2113, 2114, 2115. На видео и фото посмотрели и узнали, чем комплекты патрубков «восьмёрки», «девятки», «девяносто девятой», «тринадцатой», «четырнадцатой» и «пятнадцатой» модели Лады отличаются друг от друга.

Радиатор что это такое в машине? Это устройство для отвода тепла от жидкости, которая циркулирует в системе охлаждения двигателя…

Определили подводящий «верхний», а также узнали, какой отводящий «нижний» охлаждающую жидкость толстый шланг резиновый. Вы узнали, куда какие резиновые трубки подходят, сегодня продолжим рассматривать видео патрубков Лады 2110, 2111, 2112.

Патрубки системы охлаждения такая вещь, которые с виду всегда в хорошем состоянии, а дают о себе знать тогда, когда не ждешь…

Вы наверняка не раз наблюдали на дорогах автомобили стоящие с открытым капотом в клубу пара.

Так вот парит охлаждающая жидкость, попадая на горящие детали двигателя (выпускной коллектор), вырвавшись фонтаном через лопнувший резиновый патрубок.

Поэтому ребята будьте бдительны, если давно не меняли шланги из резины рти. Не испытывайте судьбу — гадая повезет не повезет, а заранее замените все резиновые шланги своей автомашины.

Какие же они отводящие и подводящие резиновые шланги радиатора ваз 2110, 2111, 2112 смотрите на видео и фото друзья…

Смотрите на фото слева под номером -1 трубка резиновая подводящая охлаждающую жидкость «верхняя», а под номером -2 отводящая «нижняя» охлаждающую жидкость. Под номерами -3; -4 «коротыши», один из которых перепускной от головки блока к водяному насосу, а другой «коротыш» является соединительной муфтой.

Рассмотренные патрубки слева подходят для автомобилей ваз семейство «десятых» с карбюраторным и инжекторным двигателем.

Конструкторские номера:

• 2110-1303025 шланг подводящий радиатора, номер -1 (см. фото)
• 2110-1303010 шланг отводящий радиатора, номер -2 (см. фото)
• 2108 -1303092Р муфта соединительная термостата и водяного насоса, а также «коротыш» перепускной, номера -3;  -4 (см. фото)

Далее смотрите на фото справа под номером -5 подводящий охлаждающую жидкость патрубок «верхней», а под номером -6 отводящий патрубок охлаждающей жидкости «нижний». Вы видите номер -7 так называемый «уголок длинный» перепускной патрубок охл. жидкости.

Данные патрубки справа идут для автомобилей Лада ваз-2111 и Лада ваз-2112 с инжекторным двигателем. Еще бывают самые-самые длинные патрубки «верхние подводящие» и «нижние отводящие» на ваз-2112 с 16 клапанным двигателем.

Конструкторские номера:

• 2112-1303025 шланг подводящий радиатора, номер -5 (см. фото)
• 2112-1303010 шланг отводящий радиатора, номер -6 (см. фото)
• 2108 -1303092Р муфта соединительная термостата и водяного насоса «коротыш», номер -8 (см. фото)
• 2109-1303093-01 шланг соединительный термостата и водяного насоса перепускной «уголок длинный», номер -7 (см. фото)

Шланг расширительного бачка ваз 2111 нижний видео

Уважаемые автолюбители понравилась ли вам статья, продолжать или нет тему о резиновых патрубках системы охлаждения автомобилей ваз?

Какие еще ремкомплекты показать на видео вам пишите в комментарии. Удачи и до скорых встреч на страницах блога RtiIvaz.ru!

Можно еще почитать тут:

Регулировка клапанов на ваз 2107 карбюратор

Что это такое сайлентблок

Шланги печки ваз 2114

Как открыть заслонку печки ваз 2110 вручную

Содержание:

• Дует холодным воздухом — ревизия радиатора отопителя и системы охлаждения
• Причины плохого обдува ног
  • Неисправность отопителя
    • Видео: Почему печка не дует в ноги ваз 2111,2110
  • Проверка работы заслонок
• Устройство
  • Воздуховоды
  • Электронное управление печкой
• Не работает печка ВАЗ-2110: причины, способы устранения
• Видео «Руководство по замене моторедуктора заслонки»
• Замена микромоторедуктора
  • Установка
  • Проверка функциональности
• Схема и пояснения к ней
• Устройство печки
  • СУАО и потолочный датчик
  • Заслонка и моторедуктор

Дует холодным воздухом — ревизия радиатора отопителя и системы охлаждения

Радиатор печки ВАЗ-2110 тоже не отличается высокой теплоотдачей, к тому же, добраться до него довольно сложно. Тем не менее, с ним может быть связана слабая температура прогрева салона:

1. Радиатор печки забит. Если в него не попадает антифриз при полной исправности системы охлаждения, то и греть он не будет. Диагностировать забитую печку сложно, но можно. При полностью прогретом моторе и включённом отопителе пробуем на ощупь температуру входного и выходного патрубков радиатора. Если входной горячий, а выходной холодный — радиатор печки забит. Мало кто занимается его очисткой, публика предпочитает покупать новый. Рынок позволит выбрать несколько моделей алюминиевых радиаторов и одну-две медных по нашему усмотрению.

   Проблема непроходимости радиатора решается либо промыванием с использованием специальных жидкостей, либо же заменой элемента.

2. Салонный фильтр. При забитом салонном фильтре о подаче воздуха в салон говорить не приходится. Достаём фильтр, проверяем его состояние и при необходимости меняем. Зимой можно обойтись и без него. Диагностика проста — если при снятом фильтре температура в салоне нормализовалась, дело именно в нём.

   Не помешает проверить и салонный фильтр.

3. Термостат. Нередко встречается и проблема с термостатом. Его клапан отказывается перепускать антифриз в контур печки, поэтому радиатор остаётся без жидкости. Лечится только заменой термостата.

   Проверяем термостат.

4. Течь радиатора печки. Явный симптом неисправности — антифриз в салоне и падение уровня в расширительном бачке. Поможет только замена радиатора печки.

   Если потек радиатор, придется его демонтировать и менять на новый.

5. Воздушная пробка. Одна из самых частых проблем с системой охлаждения и отопителем заключается в возникновении воздушной пробки. В результате нарушается циркуляция антифриза и печка не прогревается до конца или не греется вовсе. Пробка воздуха удаляется путём выпуска некоторой части жидкости вместе с воздухом из самой верхней части двигателя — из штуцера дроссельного блока при работающем двигателе. После удаления пробки печка должна восстановить работоспособность.

Выше описаны проблемы, связанные с управлением печкой. Но печка может не работать или функционировать недостаточно эффективно и по другим причинам:

• появление воздушной пробки в радиаторе печки;
• засорение радиатора;
• сильный износ или поломка электродвигателя вентилятора;
• неисправность блока реостатов механизма управления;
• деформация заслонок.

Эти неисправности сказываются на работоспособности печки. На ВАЗ-2110 они возникают реже, чем поломки системы управления, но их тоже следует брать в учет. Чтобы выявить причину прекращения нормальной работы печки ВАЗ-2110, определите, из-за чего это могло произойти. Если не работает вентилятор, то для устранения проблемы проверьте его, блок реостатов и цепь питания.

Печка дует холодным воздухом – причина кроется в радиаторе печки (забит, в нем образовалась пробка) или в заслонках (заклинили в положении, когда воздушный поток идет в обход радиатора).

Печка греет слабо и отрегулировать температуру не удается – проверяйте работоспособность контроллера, микроредуктора и датчика температуры.

Для выявления причины и устранения снижения продуктивности работы печки двигайтесь «от простого к сложному». Сначала проверяйте работоспособность элементов системы, расположенных в салоне (контроллер, датчик температуры), а после уже – лезьте под капот, чтобы продиагностировать работу редуктора, заслонок, электродвигателя вентилятора.

Причины плохого обдува ног

Неисправность отопителя

Замена клапанов на ваз 2112 16-клапанов своими руками: видео инструкция

Воздух через салонный фильтр забирается с улицы вращающимися лопастями электромотора отопителя. Через систему заслонок воздух распределяется по воздуховодам и через дефлекторы и нерегулируемые решетки подается в салон.

Воздух, как и любая газообразная среда, стремится пройти по пути с наименьшим сопротивлением. Поэтому логично, что потоки воздуха сначала выходят из центрального и бокового дефлекторов. В последнюю очередь обдуваются ноги водителя и пассажиров. Конструктивно воздуховоды на центральный дефлектор и верхние боковые точки обдува имеют большее сечение, и воздуху по ним пройти значительно легче.

Изначально нужно убедиться, что забору воздуха из атмосферы ничего не мешает. Ведь если воздух будет поступать в недостаточном объеме, то его не будет хватать на подачу ко всем точкам обдува с той интенсивностью, которую рассчитали на этапе проектирования авто.

Проверяем состояние салонного фильтра. Для этого снимаем дворники и жабо. Салонный фильтр находится справа по ходу движения авто под лобовым стеклом. Он закрыт пластиковым кожухом, который крепится четырьмя саморезами. Откручиваем саморезы и извлекаем салонный фильтр. Запускаем двигатель, прогреваем его до рабочей температуры и проверяем работу печки. Если ситуация улучшилась – меняем салонный фильтр и закрываем вопрос.

Вторая распространенная причина – это забитый радиатор отопителя. В этом случае обогрев салона будет слабый, потому что теплый воздух плохо выходит из всех дефлекторов, а не только в ноги. Но дело в том, что при длительной езде первыми начинают промерзать ноги, поэтому и создается впечатление, что проблема в этой части обдува.

Видео: Почему печка не дует в ноги ваз 2111,2110

Диагностируется эта неисправность просто. Находим два патрубка подвода антифриза к радиатору отопителя (резиновые шланги с левой стороны по ходу движения авто). На прогретом двигателе аккуратно прикасаемся поочередно к двум патрубкам при работающей на полную мощность печке. Разница в температуре патрубков должна быть минимальной. Если один патрубок горячий, а второй холодный или еле теплый – промываем или меняем радиатор отопителя.

Проверка работы заслонок

Всего точек выхода воздушных потоков из отопителя на автомобиле ВАЗ-2110 девять:

• центральный дефлектор;
• два боковых дефлектора и две решетки обдува лобового стекла;
• подогрев ног водителя и переднего пассажира;
• два вывода на подогрев ног задних пассажиров.

В идеально работающей системе напора, создаваемого электродвигателем отопителя, достаточно для создания эффективного потока для обогрева ног. Однако со временем в сочленениях воздуховодов образовываются зазоры, заслонки печки ВАЗ-2110 начинают неплотно прилегать к корпусу. Это ведет к распылению воздушного потока. И в итоге к дальним точкам выхода поступает минимальное количество воздуха.

Для начала демонтируйте панель с центральным дефлектором. Она держится на четырех пластиковых фиксаторах. Чтобы ее снять, просто подденьте за одну из сторон каким-либо подходящим предметом, например, плоской отверткой. Будьте осторожны: фиксаторы хрупкие.

Оцените работу заслонки

В более старых авто, с ручным приводом заслонки, обратите внимание на люфты в сопряжениях тяг. Разбитая система тяг не позволит заслонке плотно прилечь к корпусу в крайнем положении, что вызовет подсос воздуха из холодного контура

Исправляется проблема регулировкой заслонки. В механическом приводе есть возможность укоротить тягу за счет подвижного фиксатора на зубчатой тяге или наконечника с резьбой. В процессе регулировки проверяйте соответствие положения переключателя на панели и фактического положения заслонки.

Еще одна причина, по которой печка ВАЗ-2110 не дует в ноги – нарушение в работе блока системы автоматического управления отопителем (САУО) или моторедуктора печки ВАЗ-2110. В этом случае обычно наблюдается недостаточно теплый или вообще холодный воздух от печки, работающей в режиме максимального обогрева. Связано это с некорректным положением заслонки, в которое ее выставляет моторедуктор.

Оцените работу моторедуктора печки ВАЗ-2110. Для этого визуально проконтролируйте, как он закрывает заслонку при переключении режимов. Проще всего это сделать, демонтировав панель с центральным дефлектором. Переведите рукоятку температуры в крайнее положение (например, выставьте минимальную температуру), затем резко переключите в противоположный режим. Заслонка должна полностью перекрыть видимый с позиции водителя канал. Если этого не происходит – проблема заключается в моторедукторе или блоке САУО. Проверьте исправность моторедуктора и блока.

Устройство

Замена люминесцентных ламп в светильниках на светодиодные

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Схема АУ отопителем

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент	Особенности
Электродвигатель	На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор	На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки	В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор	Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

https://youtube.com/watch?v=ocHElPbzu8w

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

• Вентилируют салон через центральные сопла;
• Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
• Еще пара воздуховодов служат для обогрева заднего ряда сидений;
• Система, включающая сразу пять сопел, обогревает ноги;
• Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
• Пара сопел служат для вентиляции.

Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

1. Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
2. Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

https://youtube.com/watch?v=7OUuphinDvo

Не работает печка ВАЗ-2110: причины, способы устранения

Распиновка щитка приборов ваз 2115

Рассмотрим основные причины выхода из строя печи отопителя ВАЗ-2110:

1. Из радиатора вытекает антифриз.
2. Вышла из строя регулировка температуры, работая только в одном положении.
3. В результате неполадок контроллера системы автоматического управления печи.
4. Сломаны заслонки распределения потока теплого воздуха.
5. Вышел из строя температурный датчик в салоне транспортного средства.

Первоначально важно знать и понимать, как работает печь, ее принципы, узлы и механизмы. Температурный датчик салона машины подает сигнал на систему автоматического управления отопителем

При покупке авто владелец сразу выбирает параметры для печи, которые в последующем служат стандартным значением для блока. Данные сопоставляются. В том случае, если их разница составит 2 градуса, тогда система подаст сигнал и мотор-редуктор запустит движение затвора для выхода воздуха.

Прежде чем производить ремонт либо замену печи, необходимо провести диагностику. Делается это достаточно просто. Первым делом проверяется температурный датчик салона транспортного средства. Для этого нужно вытащить его концы и пропустить через них напряжение в 1,2 ватта. Клавиши системы автоматического управления отопителем необходимо выставить в минимальное и максимальное значение. Найти их достаточно просто, они обозначены синим и красным цветом, что отключит вентилятор. Сама система диагностируется мультиметром, пропуская напряжение сквозь розовый и коричневый жгуты, предварительно включив зажигание

В процессе проверки важно проворачивать рукоятку настройки температурного режима

Следующим этапом просматривается плата контроллера на наличие повреждений или прогоревших пятен. Контроллеры системы могут быть разной модели, и от этого будет напрямую зависеть показание напряжения. Однако проверка заключается в одном и том же, на выходах должно меняться напряжение. Если этого не происходит, значит, система вышла из строя. При этом в работе откажет затвор выхода горячего и холодного воздуха.

Диагностика затворов проводится следующим образом: верхняя заслонка регулирует процессы всасывания внешнего холодного воздуха в печь, в то время как нижняя пропускает через радиатор прогретый воздух. При поломке привода либо одной из заслонок печь перестает работать полностью либо частично. Ломаются данные детали достаточно часто: они клинят, выходят из строя в силу наличия ржавчины либо же попросту из-за некачественной работы привода. Заслонка автомобиля ВАЗ-2110 выполняется из металла или пластика, последние хуже по качеству, так как из-за горячих потоков воздуха часто деформируются, что приводит к заклиниванию. В то же время металлические заслонки страдают из-за ржавения. Проще говоря, в случае, когда в сторону идет теплый воздух, а вниз горячий, то это говорит о том, что произошло частичное открытие заслонки, что привело к неполному всасыванию внешнего воздуха. Заслонки проверяют при помощи омметра. Прибор присоединяют, выставляют самую низкую температуру и ждут около 12-15 секунд. Если прибор изменений не выдает, то система вышла из строя.

Еще одной распространенной проблемой является прокрутка вентилятора печи в одной скорости. В данном случае отопитель не нужно разбирать, причина понятна сразу – дело в резисторе. Вращаясь исключительно на третьей скорости, он считается сгоревшим и не подлежащим ремонту, его необходимо заменить на новый.

Также немало важной является проверка микроредуктора, заслонок и резистора. Печь любого транспортного средства одержит резистор, состоящий из двух спиралей

Одна из них имеет сопротивление 0,82 ома, а вторая – 0,023. Если вращаются обе спирали, то вентилятор печи работает на первой скорости, а если работает одна, то скорость вращения вторая. Чтобы запустилась третья скорость, необходимость в резисторе отпадает.

Чтобы улучшить процессы работы печи на ВАЗ-2110 в машине предусмотрена система подстройки контроллера с регулятором, расположенным сбоку самого прибора

Важно учесть, что каждая модель изделия при повороте рукоятки охлаждает воздух на разное количество градусов. Проще говоря, модель 812802001 одним поворотом ручки в направлении по часовой стрелке воздух охладится на 0,2 градуса, в то время как модель 8128020 при тех же вращениях произведет нагревание воздуха на 0,3 градуса

При незначительной поломке, конечно, можно осуществить ремонт печи отопителя на ВАЗ-2110 самостоятельно, однако при сложных ситуациях либо в случае каких-либо сомнений стоит обратиться к специалистам сервисного центра.

Видео «Руководство по замене моторедуктора заслонки»

Канал В гараже у Сандро представил инструкцию по смене моторедуктора заслонки в гаражных условиях.

Всем владельцам десяток и приор известна проблема отопителя, а именно он очень плохо дует в ноги. После прошедшей зимы решил эту проблему исправить. Перелопатил много форумов и сайтов. Все по-разному решали эту проблему, но все сводилось к полному снятию торпеды. Я решил не снимать торпеду. Закупил все необходимое — три гофры аллюминиевые, трубу канализационную диаметром 50 мм длинной 1 метр и 3 уголка канализационных. И начал разбирать снизу. Первое, что я сделал, это открутил передние крепления сидений и откинул сидения назад, чтобы увеличить рабочее пространство.

Потом снял верхнюю часть тоннеля и нижнюю часть

Потом, чтобы снять елочку через низ, пришлось ее на месте отпиливать. Пилил ножовкой по металлу. Отпилил часть елочки и вынул ее. Со стороны водителя елочка прикручена к торпеде болтом.

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

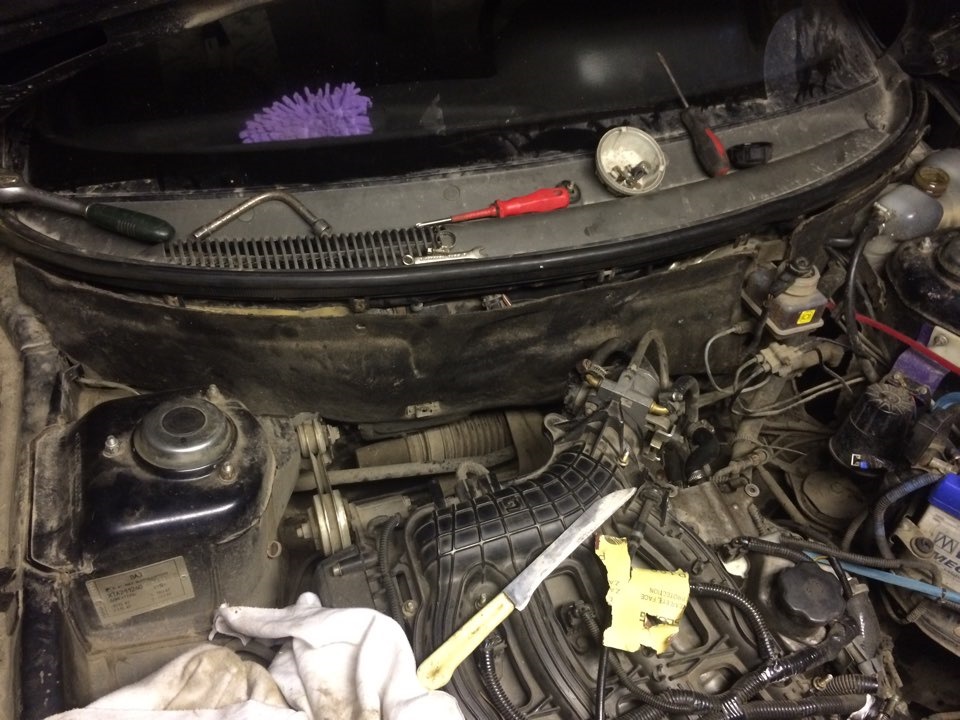

1. Первым делом снимите жабо.
2. Далее демонтируется вакуумный усилитель тормозов.
3. После этого нужно еще снять педальный узел.
4. Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
5. На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Расположение устройства

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

1. Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
2. Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
3. Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
4. Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
5. Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
6. Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
7. Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
8. Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
9. Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
10. Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
11. Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

• Рожковый ключ на 10 миллиметров;
• Крестовая отвертка;
• Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

1. Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
2. Перед вами откроется доступ к саморезам.
3. По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.
4. Отключите трубопровод жабо заслонки путем его отсоединения.
5. Демонтируйте саморезы, которые держат терморадиаторы редуктора.
6. Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
7. Далее нужно открутить нижний крепежный винт и снять электромоторчик.
8. Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.

Проверка функциональности

Проверка элемента заключается в проведении следующих мероприятий:

• Первым делом установите левую ручку на позицию синей точки;
• Подождите около 15 секунд;
• Запустите двигатель;
• Отключите контролер от разъема Х1 и измерьте сопротивления на двух контактах — Х1.4 и Х1.1.

В зависимости от типа контроллера, показатели должны быть соответствующими.

Схема и пояснения к ней

Ниже представлена схема деталей, из которых состоит система отопителя автомобиля ВАЗ 2110.

Стоит сказать, что в системе отопителя «десятки» действует рециркуляция, о чем сообщает нам и схема. Простыми словами: воздух циркулирует внутри ВАЗ 2110, а не забирается с улицы. Основное преимущество заключается в том, что с улицы в салоне не попадают пыль и неприятные запахи. Минусов у такой системы печки больше – стекла быстро запотевают. Рекомендуется почаще открывать окна, если температура на улице позволяет это делать. Застаивание воздуха негативно влияет на здоровье водителя и его спутников. Моторедуктор отопителя редко поддается ремонту, поэтому его сразу следует менять.

На схеме показано, как происходит автоматическое управление отоплением

Для владельцев ВАЗ 2110, которые хотят доработать систему отопителя или провести ремонт электрики, будет полезна схема автоматического управления.

https://youtube.com/watch?v=videoseries

https://youtube.com/watch?v=videoseries

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Извлечение неисправного радиатора, добраться до него можно через капот

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке

Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

• Радиатор.
• Распределитель воздуха.
• Блок СУАО.
• Потолочный датчик.
• Рукоятка.
• Заслонка.
• Моторедуктор.

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Процесс снятия датчика температуры салона

Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

1. Датчик определяет температуру в салоне автомобиля;
2. Эти данные отправляются в блок СУАО;
3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
5. Таким образом происходит контроль температуры в салоне;
6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Клапан радиатора — КРАСНО-БЕЛЫЙ КЛАПАН КОРП.

Радиаторные клапаны являются важным компонентом любой системы центрального отопления, позволяя вам контролировать поток горячей воды или пара через ваши радиаторы, что, в свою очередь, регулирует количество тепла, излучаемого радиатором. Существует несколько различных типов радиаторных клапанов, каждый из которых имеет свои уникальные особенности и преимущества. Правильный тип радиаторного клапана может помочь вам сэкономить энергию и деньги на счетах за отопление, а также обеспечить комфорт в вашем доме или помещении.

Используя прецизионную обработку и запатентованную технологию, RED-WHITE VALVE CORP. производит высококачественные клапаны с 1971 года. Наша обширная линейка продуктов включает, среди прочего, шаровые, дроссельные, водопроводные, сетчатые и радиаторные клапаны.

Описание клапанов радиатора

Радиаторные клапаны играют важную роль в вашей системе центрального отопления. Этот клапан регулирует количество горячей воды или пара, поступающего в радиатор, а другой регулирует уровень тепла.

Когда ручка открыта или закрыта, клапан позволяет большему или меньшему количеству горячей воды или пара проходить через радиатор. Это, в свою очередь, контролирует количество тепла, излучаемого радиатором, и позволяет регулировать температуру в каждой комнате вашего дома.

Термостат отвечает за измерение тепла в определенном месте и обеспечение работы котла до тех пор, пока не будет достигнута желаемая температура. Однако, если вы не используете определенную комнату, у вас есть возможность отключить радиаторные клапаны в этой комнате, продолжая нагревать остальную часть вашего дома, как измеряется вашим термостатом. Этот функционал позволяет снизить энергопотребление и затраты на неиспользуемые помещения.

Формы клапанов радиатора

Форма клапана, которую вы выберете, во многом будет зависеть от типа вашего радиатора. Не все клапаны работают со всеми радиаторами.

• Угловые вентили радиатора: Они идеально подходят для труб, которые соединяются с радиатором под углом 90 градусов. Это популярный выбор в домах, где трубы находятся под полом, или, в редких случаях, у вас есть радиатор с нижними впускными отверстиями.
• Прямые клапаны радиатора: Прямые клапаны должны подсоединяться горизонтально или вертикально от труб к радиатору. Это означает, что они используются на радиаторах с боковыми входами и трубами, которые проходят вдоль стены, а также на радиаторах с нижними входами и трубами, выходящими из стены.
• Угловые радиаторные клапаны: Используются с трубами, выходящими из стены, для радиаторов с боковым или нижним входом. Они более декоративны, чем их угловые аналоги, так как располагаются внутри угла, а не снаружи.

Клапаны радиатора с ручным управлением

Ручные радиаторные клапаны управляются вручную путем поворота ручки или рычага для управления потоком горячей воды или пара через клапан. В них нет ни автоматических датчиков, ни термостатов, поэтому они не реагируют на изменение температуры в помещении. Они обеспечивают базовый уровень контроля температуры, но требуют ручной регулировки для поддержания комфортной температуры в помещении.

Ручные клапаны обычно поставляются с простой шкалой для регулировки клапана от полностью открытого до полностью закрытого, в зависимости от того, сколько тепла вы хотите в помещении. Это отличный вариант для тех, кто ищет базовый уровень контроля температуры без дополнительных затрат на более совершенные автоматические клапаны; однако они, как правило, менее энергоэффективны.

Клапаны радиатора

от RED-WHITE VALVE CORP.

Радиаторные клапаны

— это лишь одно из множества наших промышленных и коммерческих клапанов.
