Замена на ВАЗ 2101, 2103 2106 стекол с ветровичками на сплошные от 2105-2107 » Классические ВАЗы. ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

Перечислим все необходимые инструменты и материалы, которые нам понадобятся, чтобы сделать эту работу.

Инструмент:
1. Молоток
2. Напильник
3. Долото
4. Набор сменных головок или набор ключей
5. Обычные плоскогубцы (пассатижи)
6. Отвертки разнокалиберные

Специальный инструмент:
1. Дрель
2. Сверла 4мм, 6мм, 8мм
3. Болгарка или ножовка по металлу и много терпения…

Материалы:
1. Сырая резина (2 шт.) но лучше брать с запасом
2. Стекло от ВАЗ-2105 (2 шт.)
3. Уплотнители стекла для ВАЗ-2105
4. Оконный треугольник под зеркало от ВАЗ-2105
5. Стеклоподъемник ВАЗ-2105 с набором роликов для ВАЗ-2105
— старый стеклоподъемник от ВАЗ-2106 использовать нельзя… длина тросов разная!
— роликов почему-то продают только 2, один обычный ролик и второй натяжной, но этого вполне достаточно!
6. Передняя направляющая для стекла ВАЗ-2105

7. Старая дверь от ВАЗ-2105 (2 шт.) ЕСЛИ ЕЕ НЕТ, ТО ЛИСТ ЖЕЛЕЗА толщиной 3мм.
— в принципе найти старую дверь от пятерки не проблема, надо походить по свалкам, которых в районе гаражей всегда достаточно… или сходить на сервис занимающийся кузовным ремонтом, у них отходов тоже очень много бывает!
8. Маленькая зажимная пластинка для троса, которая прикручивается к кронштейну стекла (2 шт).
9. Модные зеркала… форма и цвет по вкусу!

Затраченное время на выполнение работы  — минимум 5-6  часов (хотя по собственному опыту на первую дверь я с другом затратил 2 дня, а на вторую всего 5 часов) Опыт братцы, опыт!)

Выполнять работу лучше вдвоем… так оно веселее и не надо будет надоедать соседям с просьбой подержать какую-нибудь вещицу пока, вы ее будете привинчивать!

Начнем работу с того, что полностью разберем свою старую дверь, как это делать описывать я думаю не надо, так как все это есть  в любой книге по ремонту машины.

Вытащив старое стекло и форточку, можно смело прикручивать заднюю направляющую стекла на ее законное место.
Старый натяжной ролик отвинчиваем и снимаем, а вместе с ним и старый стеклоподъемник (он нам больше не понадобиться).

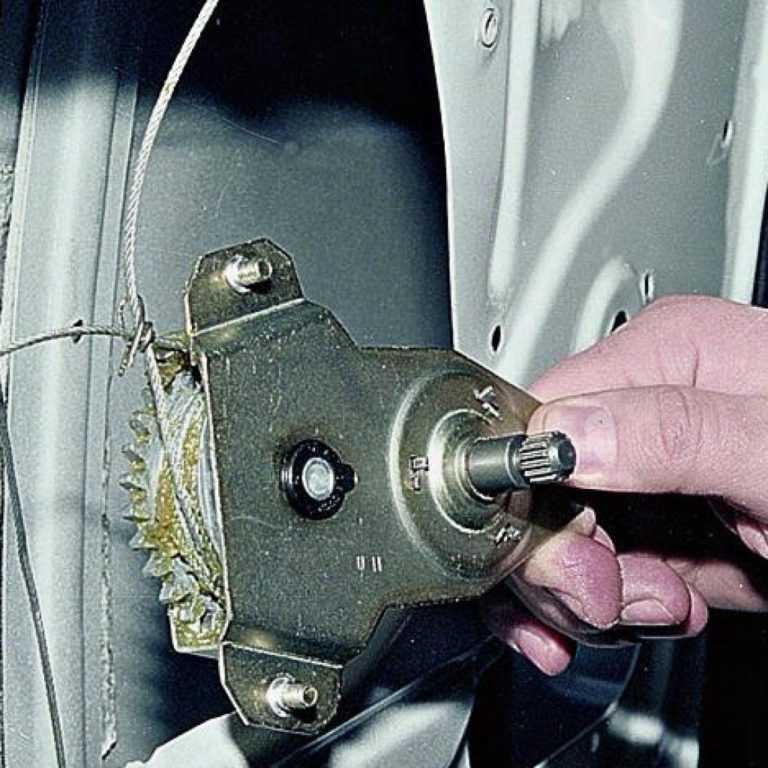

Новый стеклоподъемник можно уже ставить, НО его надо немного доработать…
Делаем пропилы в местах изгиба кожуха стеклоподъемника (пропилы делаем с помощью ножовки), отгибаем получившуюся пластинку вверх, тем самым мы предотвращаем перетирание троса о крепление стеклоподъемника.

На возникший вопрос «А ПОЧЕМУ ОН БУДЕТ ПЕРЕТИРАТЬСЯ?», дадим кратки ответ: перетираться он будет из-за того, что верхние ролики расположены друг от друга на расстоянии 26см, вместо положенных 36см, и именно из-за этого трос на первый верхний ролик уходит гораздо круче, чем на двери 05/07 модели, тем самым, задевая свое крепление и перетираясь об него.

Рассмотрим самое интересное …

Спиливаем распорку в двери, используя при этом болгарку (она же являлась опорой для форточки).

Обратим внимание на внутреннюю часть двери, в районе бывшей форточки  иметься углубление для ролика, точно такое же в которое установлен ролик в задней части двери.
Находи это углубление и вешаем  второй верхний ролик (вы его должны были купить) сверлим уже размеченные дырки под его крепление и закрепляем его.

Изготовим крепление для нижнего натяжного ролика. Пойдем самым простым путем, возьмем старую дверь от ВАЗ-2105 и с помощью болгарки  вырежем крепление для нижнего ролика. Если старой двери нет, то возьмем лист железа и вырежем из него подобное крепление. Вырезанное  крепление примеряем на вашу дверь.

ВНИМАНИЕ!!! Ролик закрепленный на этом крепление  и крепление для натяжного ролика должны находиться

ЧУТЬ ПРАВЕЕ ВЕРХНЕГО РОЛИКА (точнее НА ШИРИНУ РОЛИКА) а именно чтобы трос при спуске ролика на нижний образовывал вертикальную линию, в противном случае стекло будет ходить с перекосом.

Установив крепление для натяжного ролика  и сам ролик на это крепление, компенсируем излишнюю длину троса установкой старого натяжного ролик от вашей двери пристроивши его куда-нибудь. У меня он установлен в этом месте…

Рассмотрим установку передней направляющей для стекла

Для этого:
1. Подрезаем верхнюю часть направляющей примерно на 1 см
2. приваренный к направляющей болт — срезаем, и просверливаем отверстие под болт
3. устанавливаем оконный уголок
4. примеряем направляющую… (следите за тем, чтобы не было перекосов) в наружную часть двери должна УПИРАТЬСЯ нижняя часть направляющей

5. После установки  направляющей  закладываем в оконный проем уплотнительную резинку , прокладывая ее по  направляющей!

Внимание! При креплении направляющей нужно будет подкладывать какие-нибудь гайки или шайбы, идеальный вариант – втулка, это связано с тем, что направляющая должна жестко крепиться.

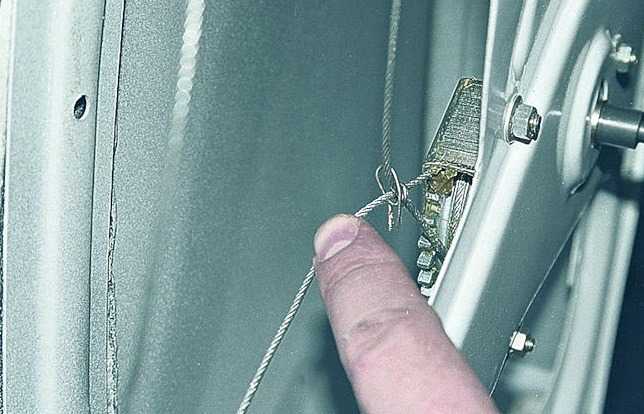

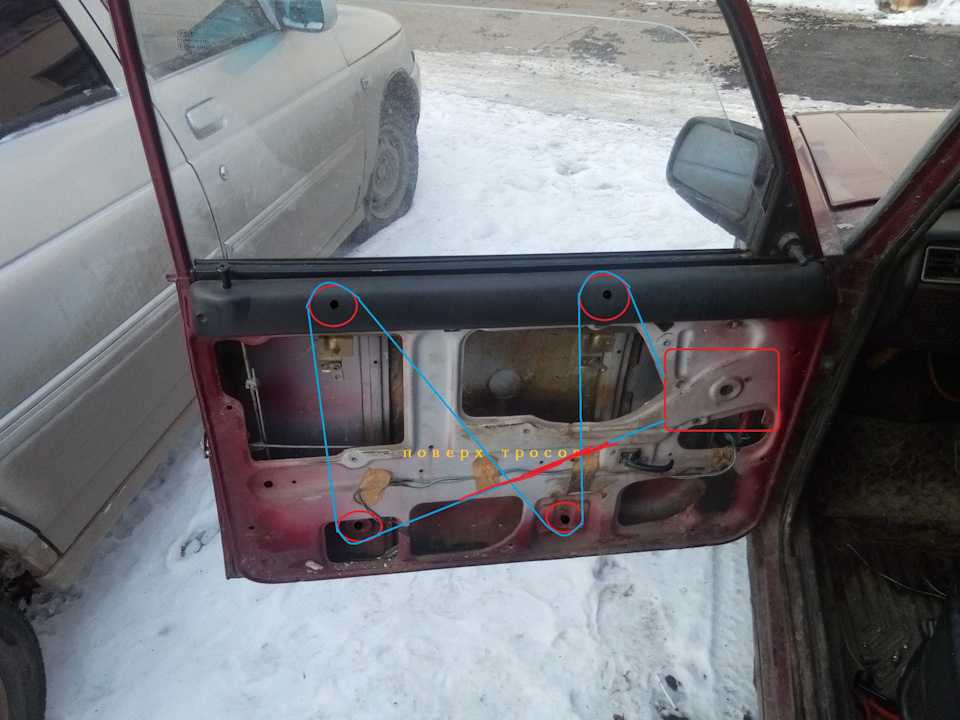

После того как мы установили  все ролики и направляющие, приступим к прокладыванию троса…

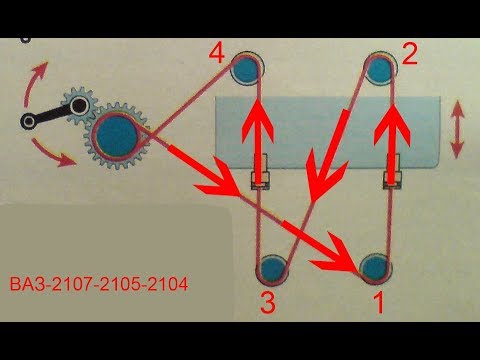

Прокладка троса ничем не отличается от прокладки троса на 05 модели, за исключением того, что необходимо чтобы трос шел  на дополнительный ролик (старый натяжной) , с помощью этого достигается компенсации излишней длины троса.

При желании можете перенести заднее крепление кронштейна на 05 стекле поближе к переднему — расстояние между кронштейнами должно составлять 26 см. Размочим в бензине сырую резину, с ее помощью крепиться крепление к стеклу и аккуратненько его снять. После всего этого берем новый кусок сырой резины и снова размачиваем его  в бензине и ставим кронштейн на новое место, выдержав расстояние 26 см.

После  всего этого устанавливаем стекло, оно опускается в дверь сверху. После установки стекла в дверь устанавливаем пластиковые уплотнители стекла, закрепляем кронштейны на тросе, поднявши перед этим стекло вверх до упора.

Проверяете плавность опускания стекла, при необходимости регулируете натяжение троса.
Если  стекло опускается легко и без лишних шумов и скрежетов, значит все установлено правильно и без перекосов.
Следует обратить внимание на расположение троса в роликах… не исключено что но при наличии перекоса он может просто соскочить!
Собираем дверь и наслаждаемся неповторимостью машины и большими стеклами!
