Замена переднего и заднего бампера на ВАЗ-2114

Сделанные из пластмассы бамперы на машинах ВАЗ, служащие в качестве обыкновенной декорации, можно повредить, не прилагая существенного усилия. Работы по восстановлению данного элемента для автомобилей ВАЗ-2114 способны значительно ударить по карману владельца. Поэтому сегодняшняя статья направлена для тех, кто хочет снять и отремонтировать бампер автомобиля своими руками, тем самым сохранить семейный бюджет.

Работы по восстановлению пластика на автомобиле ВАЗ-2114 можно провести, если бампер не сильно поврежден. Если на этой декорации присутствуют значительные повреждения или вмятины, проще будет задуматься о приобретении нового либо поискать бампер на разборках. Владельцы автомобилей ВАЗ-2114 довольно часто меняют заводской бампер на неоригинальную запчасть. На рынке автомобильных деталей в наше время можно увидеть огромный ассортимент различных неоригинальных кузовных запчастей для данного транспортного средства.

Стоит отметить, что приобретение заводского бампера для автомобиля ВАЗ-2114 будет гораздо затратнее, чем от третьего производителя, так что б/у запчасть окажется выгоднее.

Основными причинами, по которым потребуется снимать бамперы, считается:

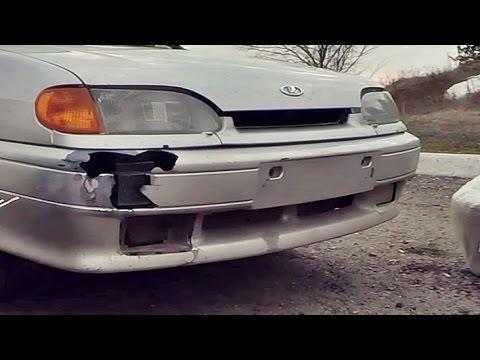

повреждение целостности бампера автомобиля в результате ДТП;
появившаяся трещина либо скол – причины для ремонта либо замены бампера. Конечно, треснутый элемент никаким образом не отразится на работоспособности транспортного средства, но внешний вид подпортить может;
деформации кузовной части по причине удара. Этот вариант относится к скрытым повреждениям, в большинстве случаев они находятся под бампером, и чтобы заметить их, необходимо снять данный элемент.

Читайте также: Что делать, если дует холодный воздух из печки ВАЗ-2114

Повреждения лакокрасочного покрытия:

паутинки;
царапины;
различные потертости и другое.

Отсюда следует, можно назвать два вида повреждения: сам бампер либо под ним.

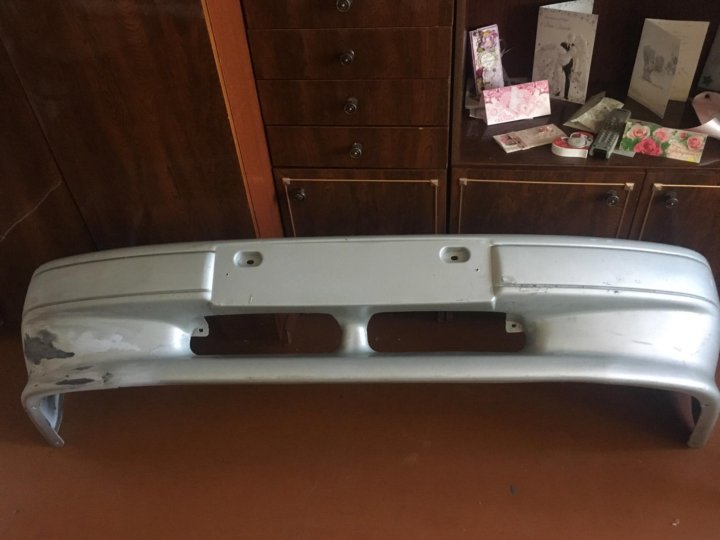

Если повреждение замечено на бампере, его следует отремонтировать либо заменить. Очень слабая, фактически незаметная трещина за короткий срок перерастет в огромную трещину, а потом отколется фрагмент элемента. На раннем этапе необходимо «зашить» повреждение и закрасить или заменить новым элементом.

Если у нас проявилось скрытое повреждение, тут все намного сложнее. Даже при самом несущественном ударе в задний бампер он может продавить кузов транспортного средства. Деформация способна привести к образованию коррозии в месте удара, которая ежедневно будет расти все больше.

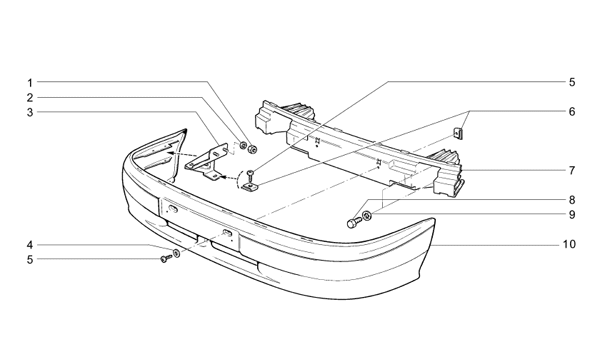

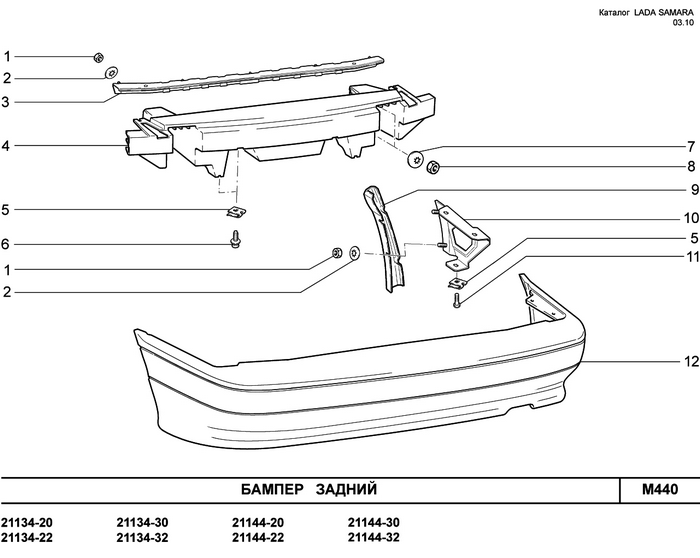

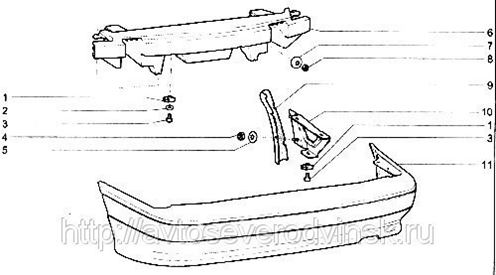

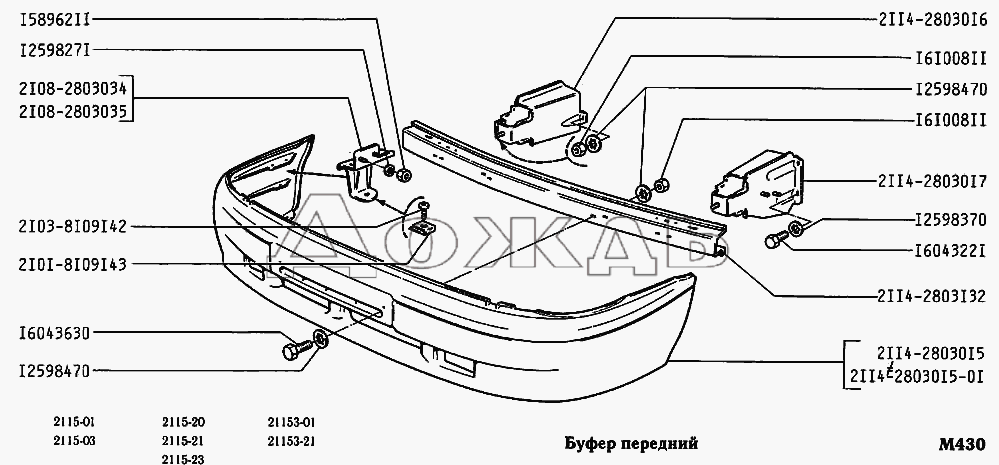

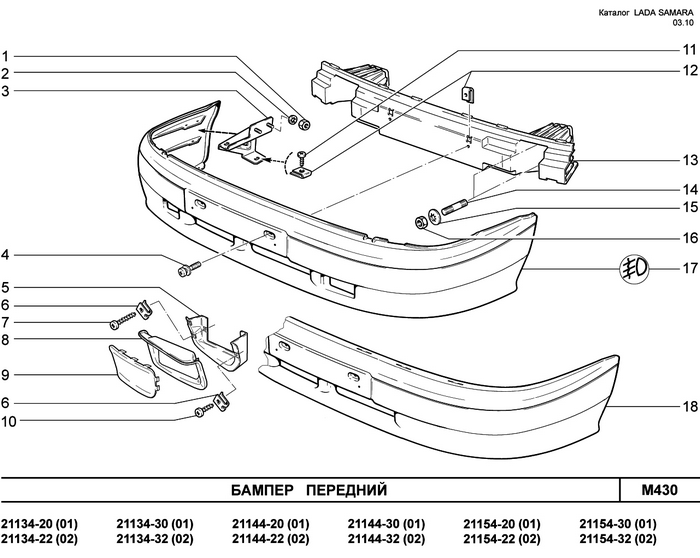

Бампер автомобиля ВАЗ-2114 состоит из:

декоративная накладка;
усилитель;
решетка;
кронштейны крепления.

Во время дорожно-транспортного происшествия может сломаться все, но усилители бампера останутся целыми. Однако если ломается и усилитель, необходимо менять и этот элемент.

Как снимать бампер

Работы по ремонту бампера своими руками предусматривает снятие детали с транспортного средства. Чтобы снять бампер, необходимо разделить процесс на две стадии, а именно частично демонтировать подкрылки и демонтировать сам бампер с автомобиля ВАЗ-2114. Кроме того, для проведения данной работы необходимо подготовить некий инструмент – набор рожковых ключей и фигурную отвертку.

Инструкция:

Откручиваем болты (3 шт.), крепящие защиту колеса.

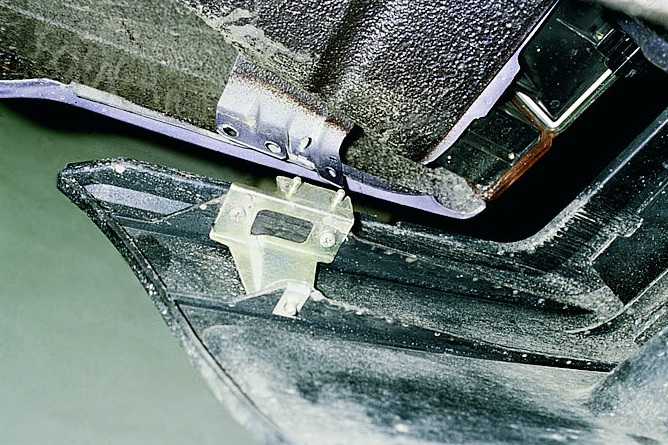

Откручиваем болты (2 шт.), крепящие подкрылки. Эти болты расположены над колесами.
Отгибаем подкрылки, откручиваем гайки (2 шт.), что крепят сам бампер. Аналогичные действия проделываем с другой стороны.
Демонтируем держатель номерного знака и откручиваем болты крепления (2 шт.).
По краям окон снизу откручиваем болты (2 шт.).

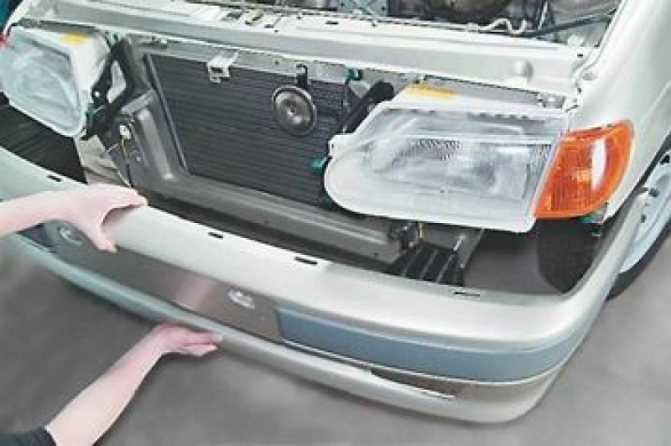

Снимаем бампер.

Если мы решили менять бампер на новый, нужно снять со старого боковые крепления. Для этого требуется выкрутить отверткой болты (3 шт.). Для снятия усилителя бампера на ВАЗ-2114, следует выкрутить по краям болты крепления (2 шт.).

Необходимый инструмент

Чтобы не опустошить свой кошелек и провести ремонт самостоятельно, подготавливаем следующий инструмент:

краска, а также лак для кузовных работ;
лента малярная;
шпатели;
кузовная шпаклевка;
машинка шлифовальная;
наждачная бумага крупной и мелкой зернистости;
газовая горелка и насадки к ней.

Если из перечисленного у вас чего-то нет, это можно купить в специальном магазине.

Ремонтные работы

Отметим, процедуры, применяемые для ремонта переднего бампера, такие же, как и для заднего.

Итак, бампер демонтирован. Далее следует хорошо отчистить его поверхность от загрязнения. Для этого готовим мыльный раствор, вымываем бампер и вытираем сухой и чистой тряпкой.

После полного высыхания пластмассы, особенно в трещинах, приступаем к следующей работе:

Равномерно расплавляем оба края трещины при помощи газовой горелки.
На протяжении 3-х минут ждем, пока пластмасса остынет.
На горелку одеваем держатель с абразивной щеткой.
Удаляем неровности по всей длине бампера.
Абразивную насадку меняем на шлифовальный круг. Наша задача – увеличить обрабатываемую поверхность.
На трещине делаем канавку. В дальнейшем при помощи шпателя будем заполнять ее шпаклевкой.
Шлифуем застывшую шпаклевку. Лишние слои шпаклевки удаляем, тем самым сглаживаем все неровности.

Этот способ применяется для ремонта всех поврежденных участков бампера автомобиля ВАЗ-2114. После готовности подготовительных работ необходимо покрасить бампер. Некоторые владельцы ВАЗ-2114 пропускают данную процедуру, и устанавливают бампер без покраски. Стоит добавить, что краска не позволяет осыпаться шпаклевке, так как она ее усиливает. Кроме того, неокрашенный бампер выглядит не столь красиво, как окрашенный.

Красим бампер

Перед покрасочными работами следует хорошо помыть деталь и дождаться полного ее высыхания.

Лакокрасочные работы являются важным этапом в ремонте бампера автомобиля ВАЗ-2114. Как уже говорилось, слой краски не позволит шпаклевке осыпаться.

Читайте также: Коды ошибок ВАЗ-2114

Чтобы покрасить бампер, необходимо:

Малярной лентой обклеиваем неповрежденную часть бампера. Зона, которую будем красить, должна остаться не заклеенной.
Равномерным слоем грунтовки вскрываем не заклеенную зону.
Дожидаемся полного высыхания.
На расстоянии 20-30 сантиметров от зоны окрашиваемой поверхности распыляем краску равномерным слоем из аэрозольного баллона. После высыхания краски (смотрим инструкцию применения на баллоне), повторяем покраску вторым слоем.
Дожидаемся полного высыхания краски.
Наносим несколько равномерных слоев лака.

Бампер покрашен и готов к установке в обратном порядке на ВАЗ-2114.

Как снять задний бампер на ваз 2114: инструменты и инструкция

Содержание:

В процессе использования автомобиля возникает необходимость замены поврежденных деталей кузова. Не является исключением и бампер. У этого элемента не только декоративное назначение. Усилитель бампера, надежно связанный кронштейнами крепления, способен обеспечить защиту деталей кузова при аварии. Планируя самостоятельно выполнять ремонт и обслуживание машины, необходимо изучить, как снять бампер на ВАЗ 2114. Знание особенностей конструкции позволит самостоятельно снимать и менять треснувшие или поврежденные детали защиты спереди и с задней стороны машины.

Необходимые инструменты для демонтажа и установки бампера

Собираясь своими силами выполнить снятие бампера ВАЗ 2114 для восстановления или замены, а затем поставить его на прежнее место, следует подготовить все необходимое для выполнения демонтажных и монтажных операций. Как правило, у автовладельцев все необходимое имеется в гараже.

Отвертку с крестообразной рабочей частью включает перечень инструментов для снятия бампера

Перечень инструментов включает:

отвертку с крестообразной рабочей частью или электрический шуруповерт с аналогичной насадкой;
рожковые гаечные ключи или накидные головки для отвинчивания гаек шириной 8, 10 и 15 мм;
упоры под скаты машины для обеспечения неподвижности транспортного средства во время работ;
универсальный аэрозольный препарат WD-40 для облегчения отвинчивания заржавевшего крепежа.

Удобнее, конечно, заниматься снятием и установкой бамперов на автомобильном подъемнике. Однако в домашних условиях для упрощения и ускорения работ можно использовать пару автомобильных домкратов. Подготовьте также солидол или литол для нанесения на резьбовую поверхность крепежных элементов во время привинчивания бампера.

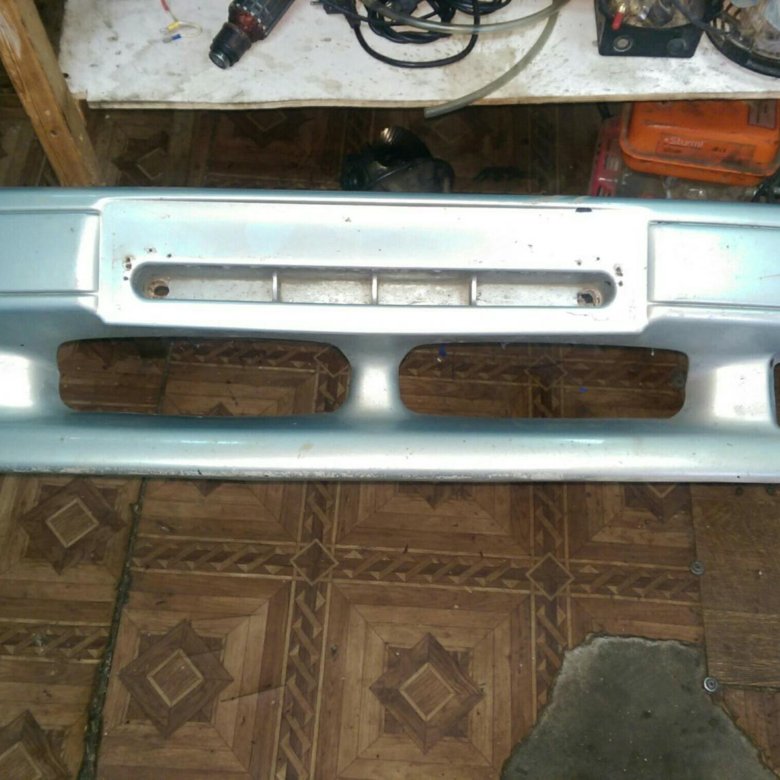

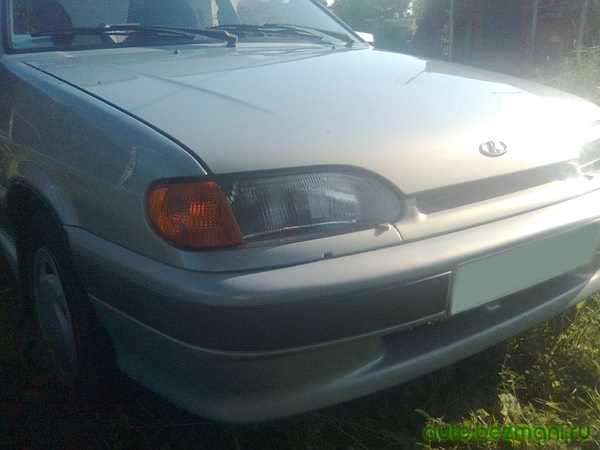

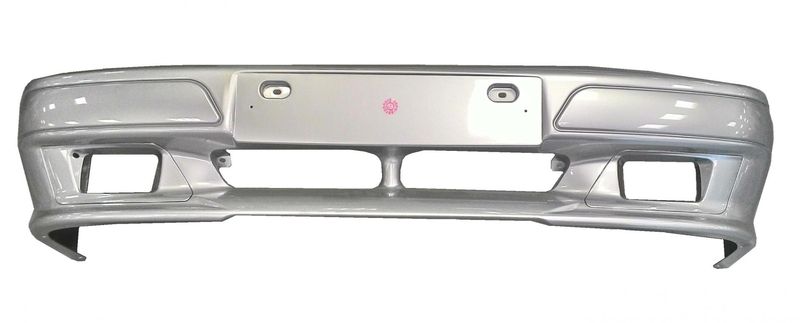

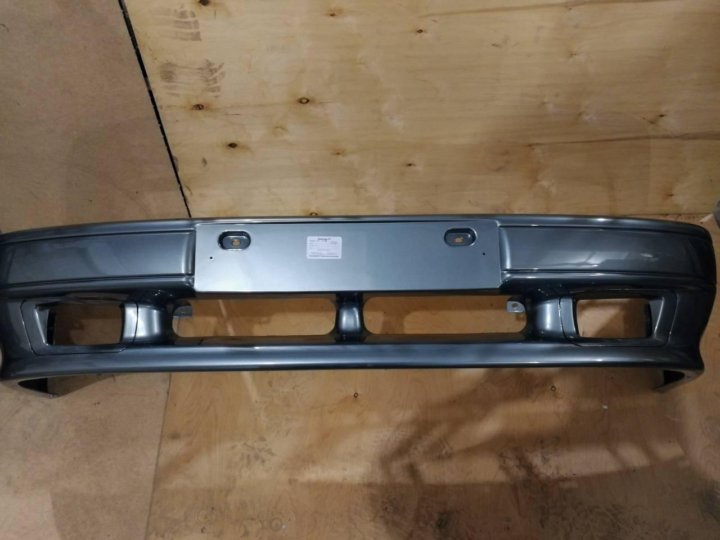

Передний бампер ВАЗ 2114

Простая конструкция позволяет легко демонтировать передний бампер своими руками, а затем закрепить отремонтированный или купленный на прежнем месте. Однако, с экономической точки зрения, дешевле восстановить прежний треснувший бампер, чем приобрести новый. Конструктивно передний бампер устроен довольно просто. Он представляет собой пластиковую защитно-декоративную конструкцию, которая крепится гайками к усилительной балке, а затем к передней части кузова автомобиля.

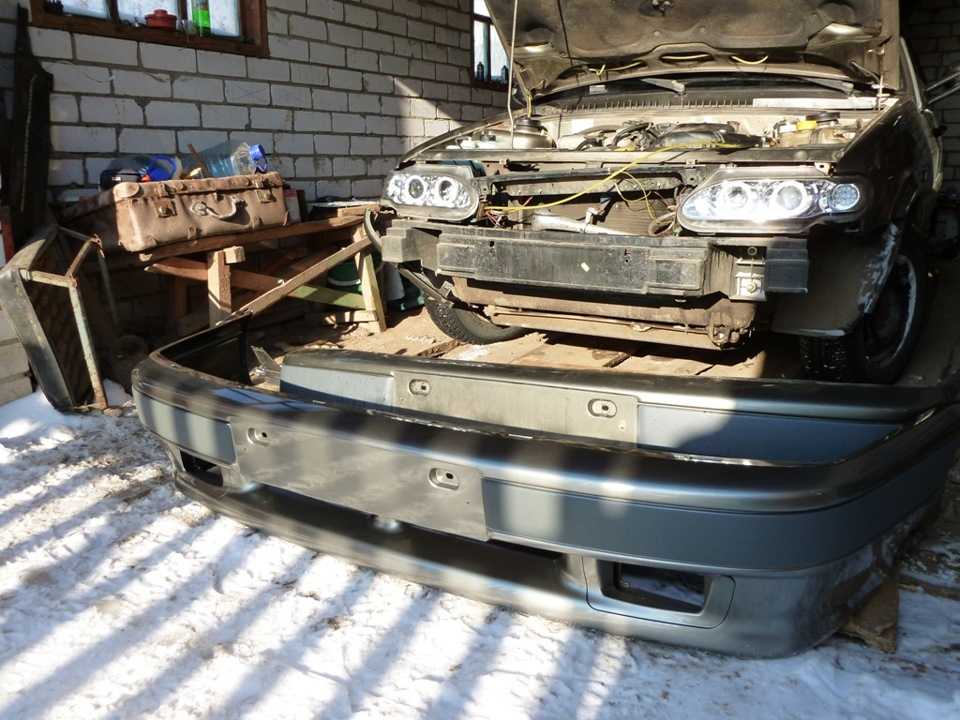

Передний бампер легко демонтировать своими руками

Замена переднего бампера ВАЗ 2114 не доставит проблем, если детально изучить технологическую инструкцию по демонтажу и креплению бампера. Рассмотрим технологию снятия передней защиты и особенности установки бампера.

Как снять бампер 2114 с передней части кузова

До того, как снять передний бампер на ВАЗ 2114, целесообразно детально ознакомиться с пошаговой инструкцией выполнения работ. Согласитесь, нет необходимости ехать в автомастерскую и привлекать к выполнению работ других специалистов, если снятие переднего бампера ВАЗ 2114 можно самостоятельно осуществить в личном гараже за достаточно небольшое время. Ведь на всю работу уйдет не более одного часа.

Производите снятие переднего защитно-декоративного элемента машины по следующему алгоритму:

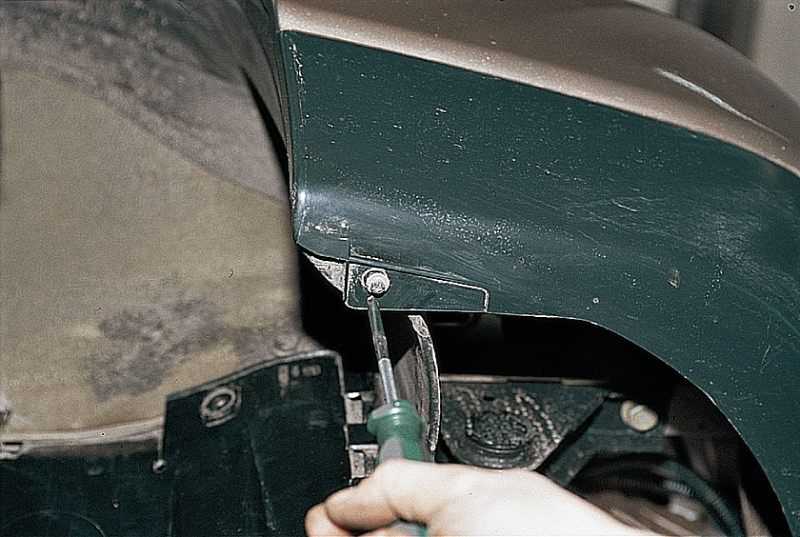

вначале самостоятельно снимаем защиту колес, которая закреплена саморезами. Для этого при помощи отвертки откручиваем 3-4 самореза, фиксирующие передние подкрылки;
затем извлекаем подкрылки и освобождаем доступ к внутренней поверхности бампера. Далее потребуется отвинтить по две фиксирующие гайки под ключ 10 с каждой стороны бампера. Необходимо оттянуть каждую сторону бампера для того, чтобы крепежные шпильки вышли из отверстий в кронштейнах;

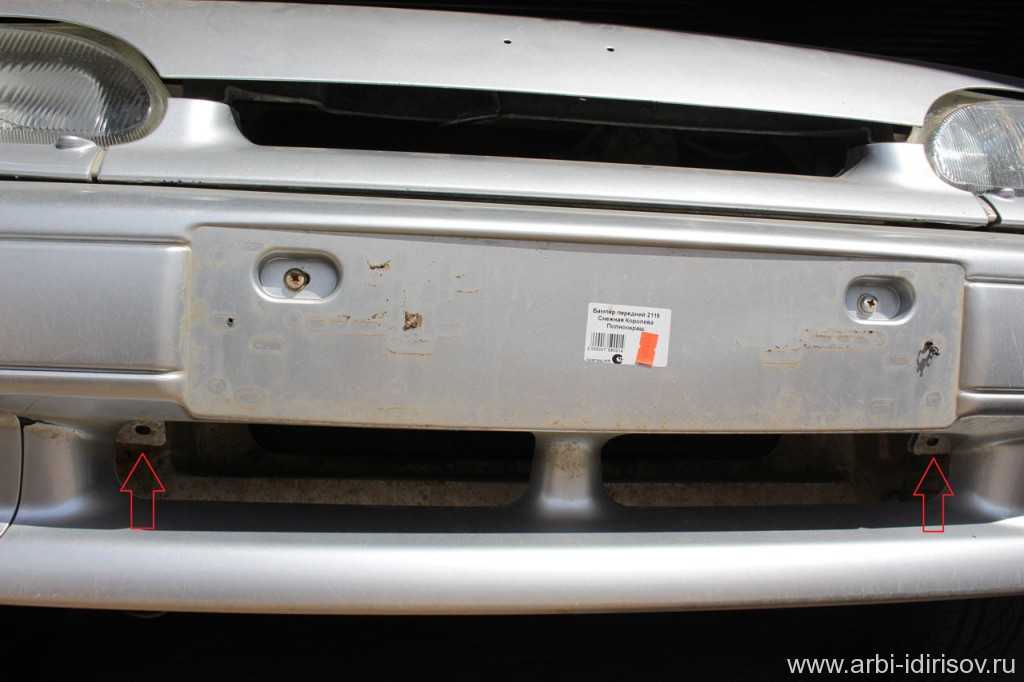

потребуется также снять автомобильный номер. Ведь под ним находятся два фиксирующих болта на 10. Их нужно будет отвинтить, а также открутить пару винтов, находящихся в полостях под номерным знаком.

Не забудьте отсоединить провода противотуманок, снять накладки и открутить саморезы крепления фар, если они закреплены в бампере автомобиля. После выполнения указанных операций остается только аккуратно снять передок без приложения особых усилий.

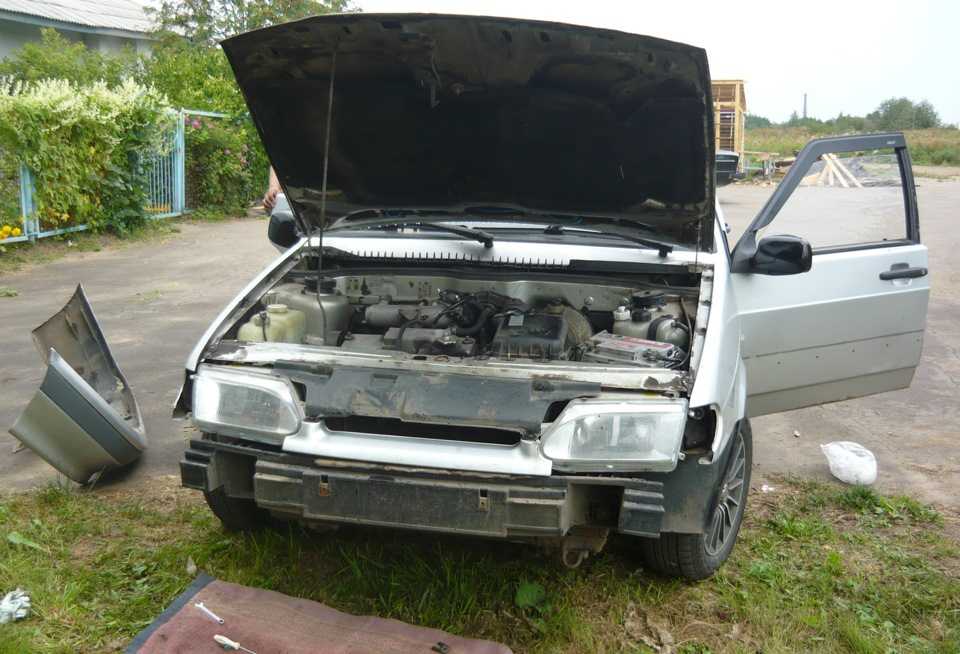

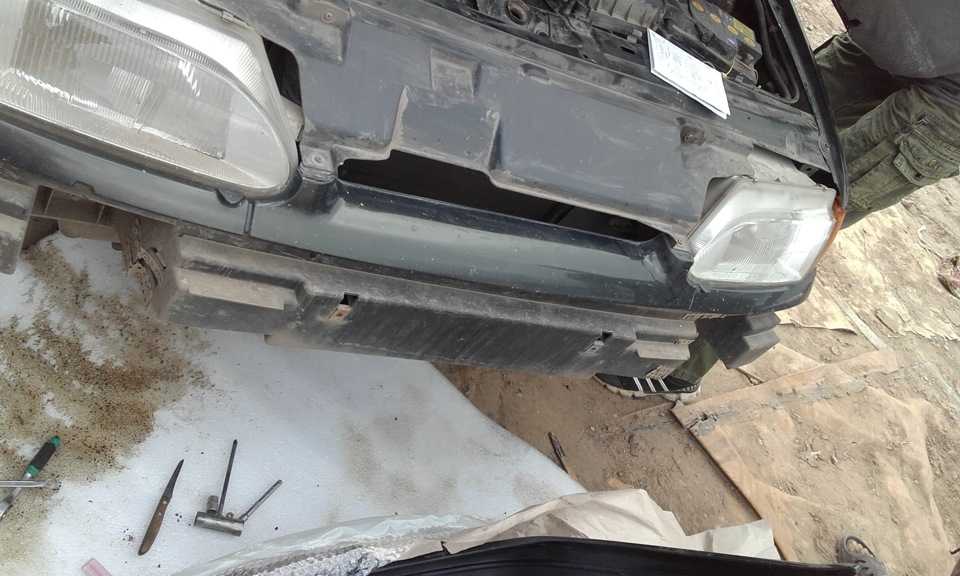

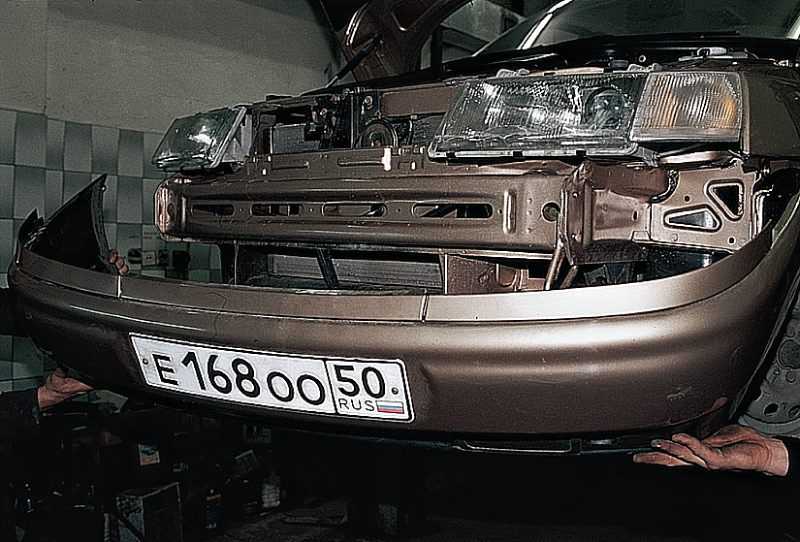

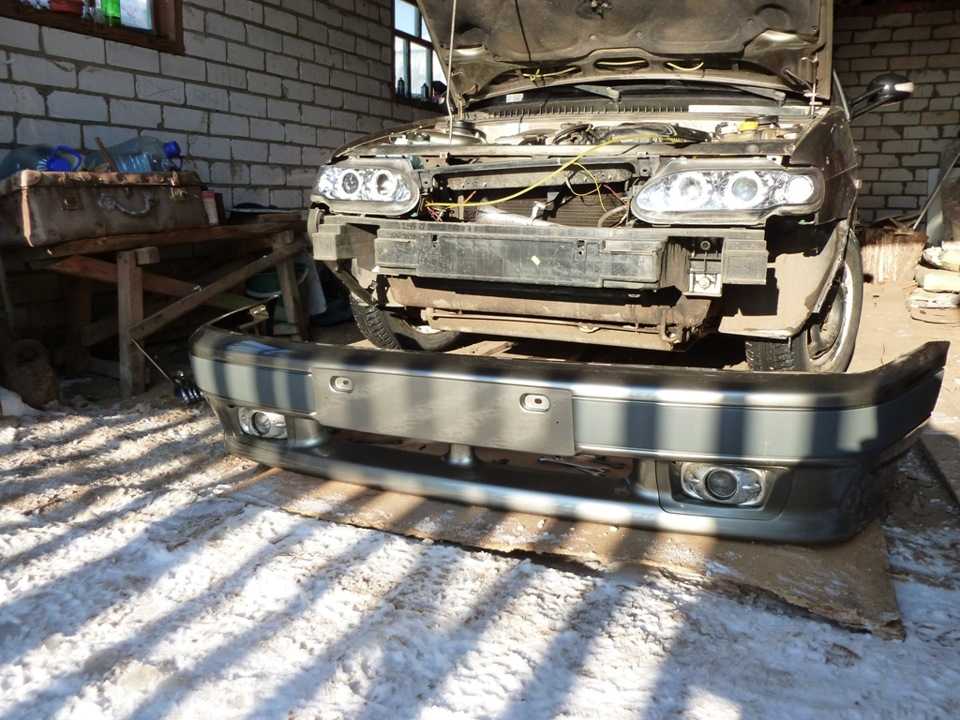

Без приложения особых усилий снимается бампер на Ваз

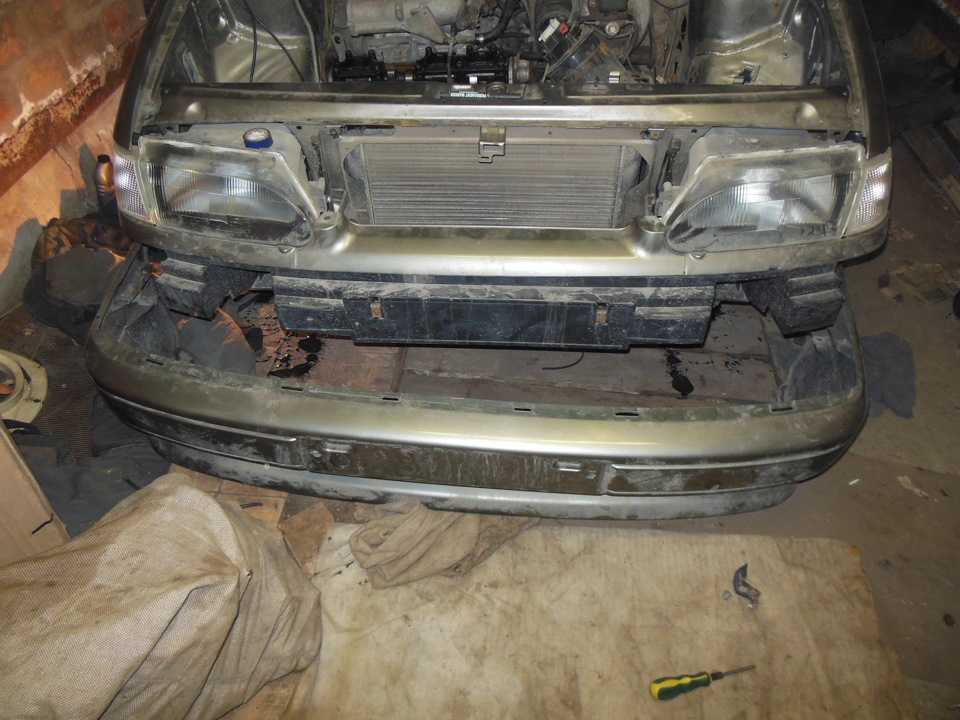

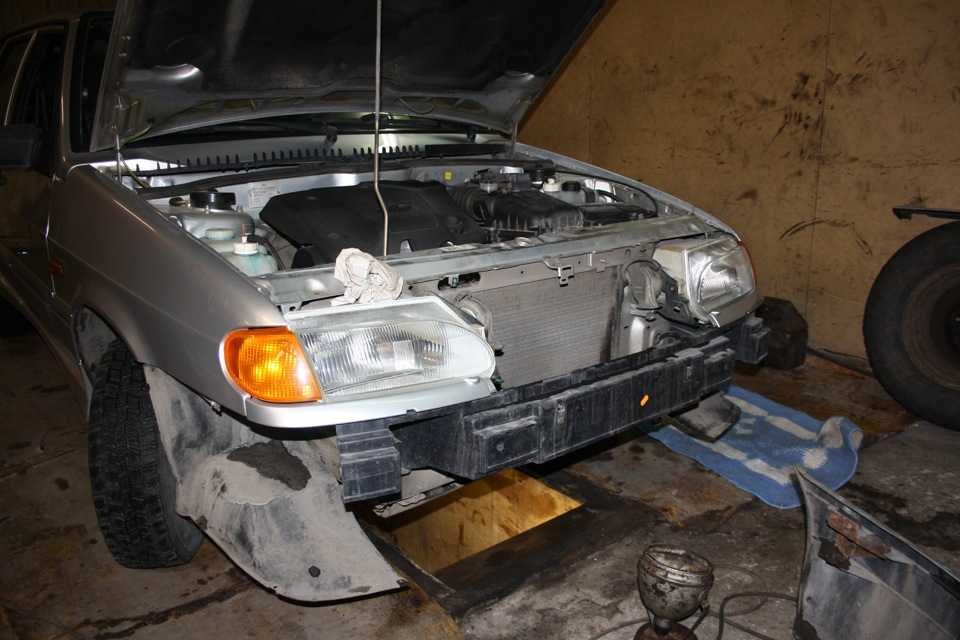

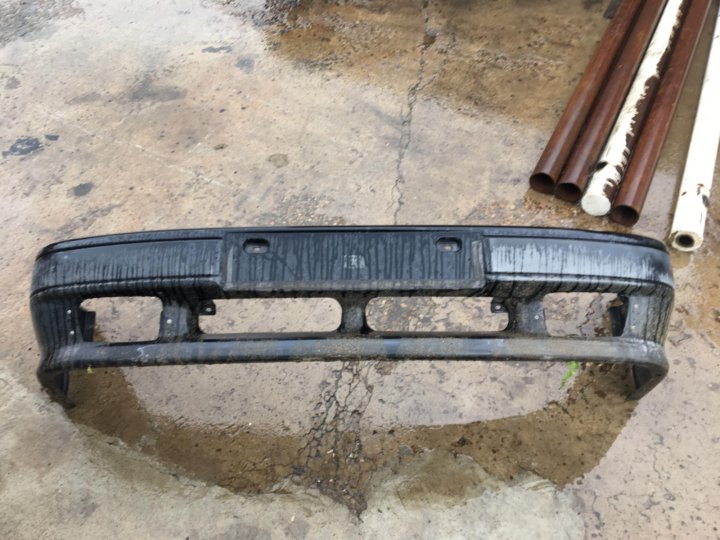

После демонтажа бампера проконтролируйте отсутствие деформации на металлическом усилителе. При наличии трещин или вмятин потребуется восстановить прежнее состояние усилителя путем сварки, рихтовки или замены.

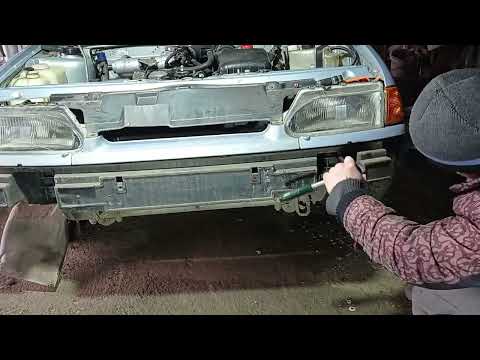

Для замены усилителя потребуется головкой на 13 отвинтить крепежные гайки. После восстановления силового кронштейна следует отрегулировать его положение на требуемой высоте, обеспечить равные зазоры между крылом и кронштейном усиления.

Пазы позволяют легко справиться с поставленной задачей.

Крепление бампера ВАЗ 2114 – устанавливаем защиту спереди машины

Установка переднего бампера ВАЗ 2114 выполняется по приведенному выше алгоритму, но в обратной последовательности.

Соблюдайте указанный порядок действий, производя крепление переднего бампера ВАЗ 2114 после ремонта:

привинтите к бамперу противотуманные фары с накладками с помощью саморезов;
совместите отверстия в передней детали с посадочными местами в кузове авто;
затяните гайки фиксации бампера, обеспечив одинаковый зазор с двух сторон;
прикрутите номерной знак и закрепите в арках саморезами левый и правый подкрылки.

Даже при отсутствии навыков справиться с установкой бампера на четырнадцатую модель ВАЗ несложно.

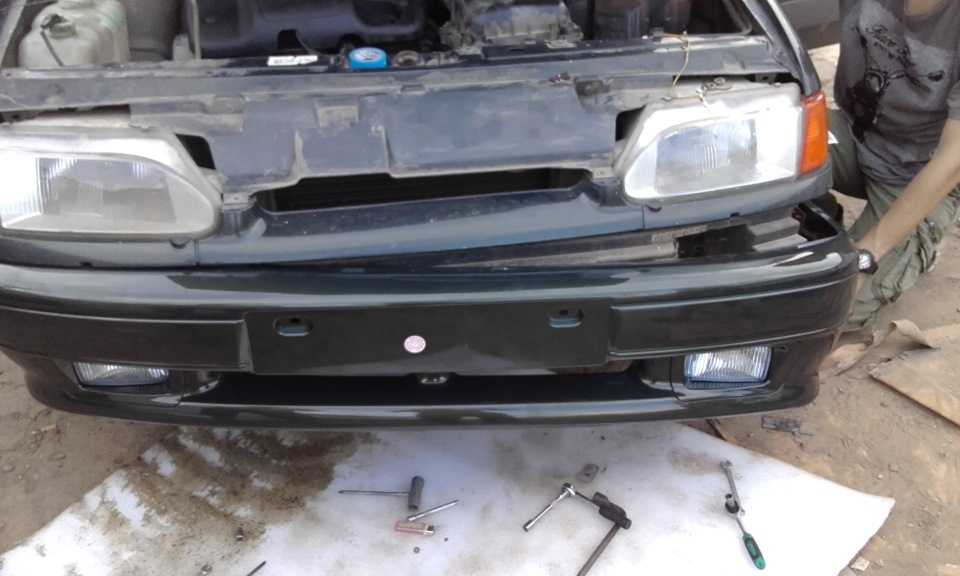

С установкой бампера справиться даже неопытный человек

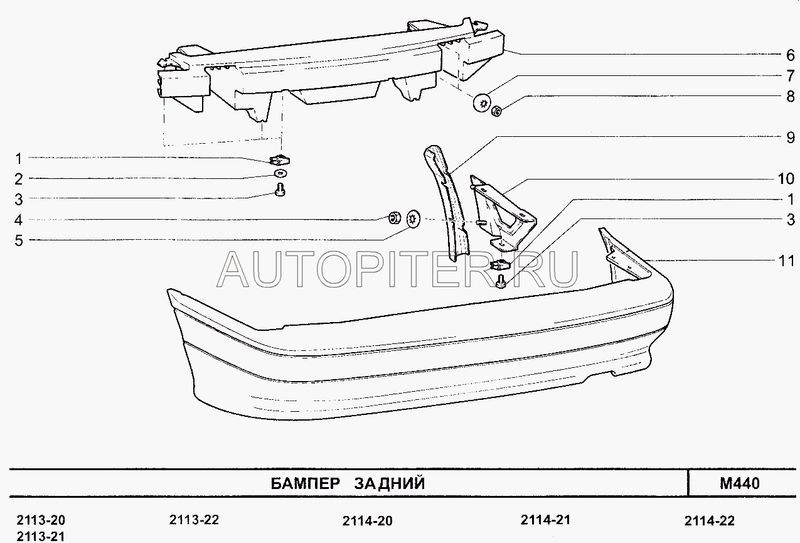

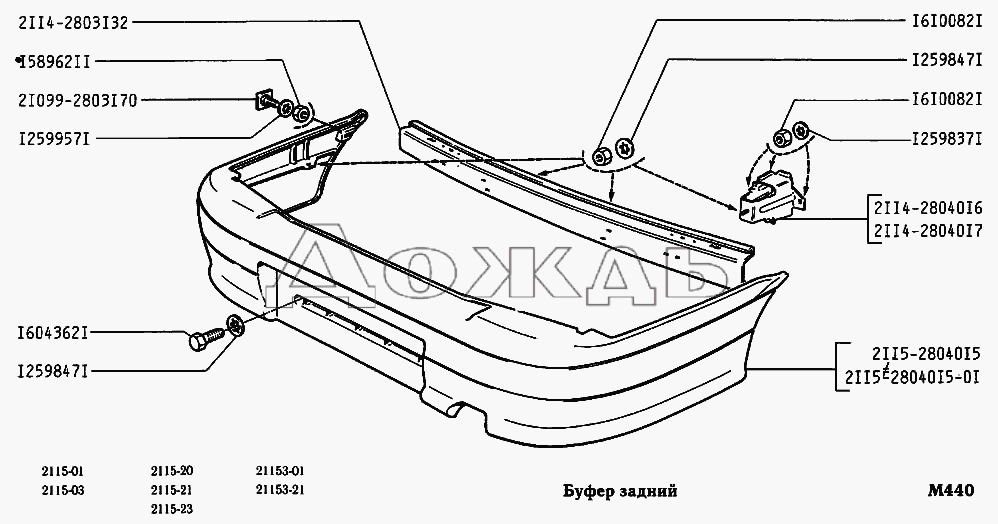

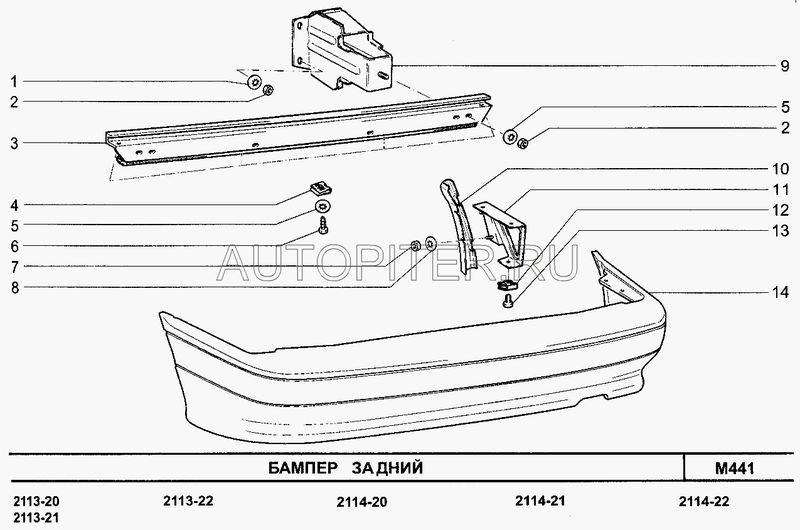

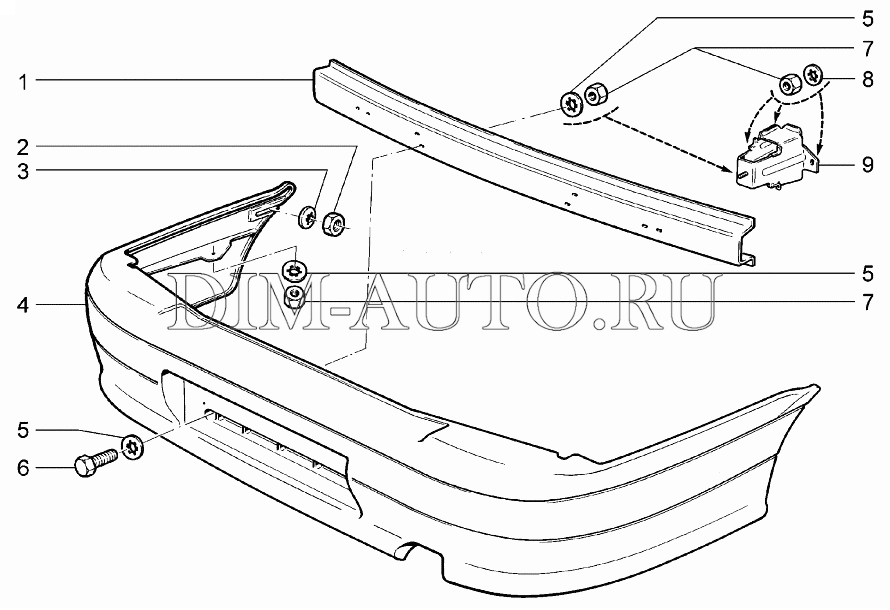

Задний бампер ВАЗ 2114

Снятие и крепление заднего бампера ВАЗ 2114 немного отличается от выполнения аналогичных операций с передним бампером машины. Для самостоятельной замены этой детали автомобиля нет необходимости привлекать профессиональных автомехаников, если тщательно изучить последовательность действий.

Как снять бампер на ВАЗ 2114 с задней стороны автомобиля

Итак, снятие заднего бампера ВАЗ 2114 выполняйте, придерживаясь следующего порядка:

установите автомобиль на ровной поверхности;
разместите под передними колесами упоры;
поставьте два домкрата под задней частью кузова;
выдвиньте штоки домкратов на равную высоту;
демонтируйте задние колеса машины;
отсоедините электропроводку подсветки автомобильного номера;

отвинтите саморезы или винты, фиксирующие номерной знак;
открутите саморезы крепления подкрылков задних колес;
извлеките подкрылки из арочных проемов;
ослабьте два болта крепления бампера с правой стороны крыла;
выполните аналогичную операцию с левой стороны кузова ключом на 10;
отвинтите головкой на 13 три гайки кронштейна фиксации усилительной балки;
произведите демонтаж бампера в сборе с несущей балкой.

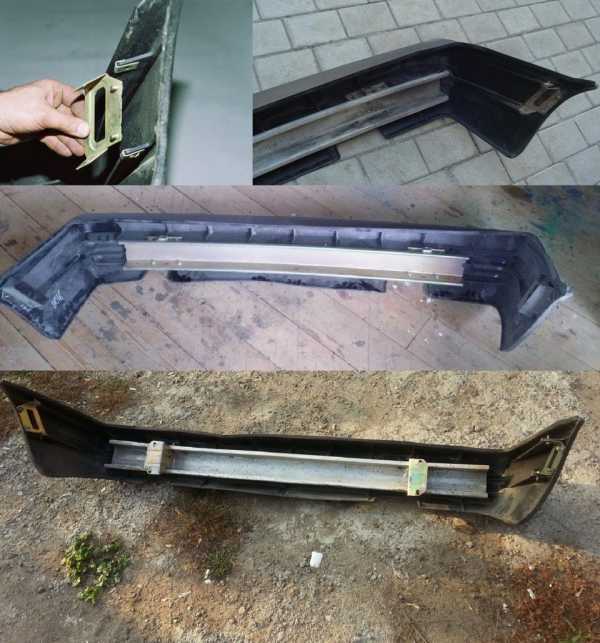

Теперь остается только отвинтить саморезы, соединяющие балку с бампером, и извлечь балку. Если при выполнении работ возникнет проблема с отвинчивания крепежа, используйте жидкость WD-40.

Установка заднего бампера

Замена бампера ВАЗ 2114 представляет собой достаточно простую операцию, справиться с которой по силам домашним умельцам. После реставрации и покраски задней силовой детали, ее следует установить на прежнее место, выполняя работы по ее установке в обратной последовательности.

После демонтажа поврежденного бампера следует оценить уровень повреждений и принять решение о возможности его восстановления или целесообразности замены новой деталью. На этом не стоит экономить, так как бампер не только обеспечивает автомобилю привлекательность и аэродинамику, но и, в первую очередь, отвечает за безопасность.

Замена переднего и заднего бампера на ваз-2114 — фото и видео

Бампер — важнейшая часть автомобильного кузова. Именно на него приходится основной удар в случае ДТП. Заменить его несложно, но далеко не все знают, как это сделать правильно. В данной статье мы расскажем читателю, как самостоятельно снять задний бампер на автомобиле ВАЗ 2114.

Необходимые инструменты для снятия

2 домкрата.
Противооткатные башмаки.
Комплект торцовых головок с воротком.
Комплект рожковых ключей.
Металлическая щётка.
Смазка WD-40.
Новый бампер для ВАЗ 2114.

Последовательность действий

Автомобиль устанавливается на ровную поверхность, под передние колёса устанавливаются противооткатные башмаки, задние колёса поддомкрачиваются и снимаются с помощью комплекта торцовых ключей.
Снятие колеса с помощью торцовой головки
После снятия колёс открывается свободный доступ к подкрылкам автомобиля. Подкрылки очищаются от загрязнений с помощью металлической щётки. С помощью торцовой головки отворачиваются винты, удерживающие подкрылки. Затем они снимаются.

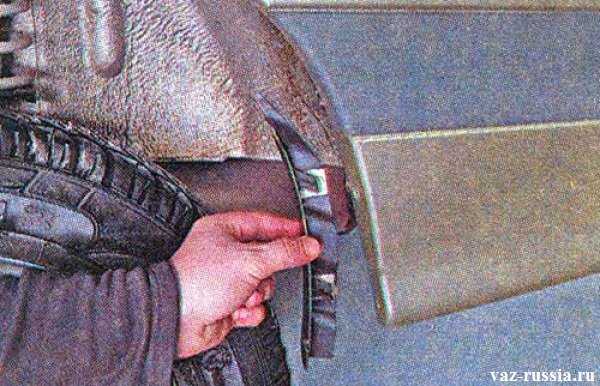

Откручивание крепёжных болтов на подкрылках

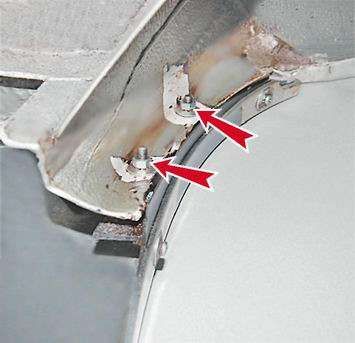

За подкрылками находятся крепёжные болты бампера (на 10, по 2 с каждой стороны автомобиля). Они отворачиваются с помощью торцовой головки и воротка.
Откручивание крепёжных болтов, удерживающих задний бампер
Сзади под бампером автомобиля есть 4 гайки на 13, удерживающие усилитель бампера (по 2 с каждой стороны машины). Как правило, для их откручивания требуется значительное усилие. Поэтому гайки предварительно смазываются аэрозолем WD-40 и отворачиваются.
Крепёжные гайки, удерживающие задний усилитель бампера
Задний бампер снимается.
Снятие заднего бампера ВАЗ 2114

Видео: Как снять задний бампер на ВАЗ 2114

Как видно из этой статьи, в демонтаже бампера нет ничего сложного и сделать это сможет даже начинающий автолюбитель. Есть лишь один момент, о котором стоит упомянуть: снимать эту часть кузова намного легче вдвоём. Но если помощника нет, можно сделать всё и в одиночку, хотя это займёт больше времени.

Это интересно: Водителей предупреждают: аккуратнее на переходах!

Копирайтер с пятилетним стажем.

Источник: https://auto-gl.ru/samostoyatel-no-snimaem-zadniy-bamper-s-vaz-2114/

Как снять задний бампер на ваз 2114: инструменты и инструкция

Усилитель бампера, надежно связанный кронштейнами крепления, способен обеспечить защиту деталей кузова при аварии. Планируя самостоятельно выполнять ремонт и обслуживание машины, необходимо изучить, как снять бампер на ВАЗ 2114.

Знание особенностей конструкции позволит самостоятельно снимать и менять треснувшие или поврежденные детали защиты спереди и с задней стороны машины.

Необходимые инструменты для демонтажа и установки бампера

Отвертку с крестообразной рабочей частью включает перечень инструментов для снятия бампера

Перечень инструментов включает:

отвертку с крестообразной рабочей частью или электрический шуруповерт с аналогичной насадкой;
рожковые гаечные ключи или накидные головки для отвинчивания гаек шириной 8, 10 и 15 мм;
упоры под скаты машины для обеспечения неподвижности транспортного средства во время работ;

универсальный аэрозольный препарат WD-40 для облегчения отвинчивания заржавевшего крепежа.

Передний бампер ВАЗ 2114

Простая конструкция позволяет легко демонтировать передний бампер своими руками, а затем закрепить отремонтированный или купленный на прежнем месте.

Однако, с экономической точки зрения, дешевле восстановить прежний треснувший бампер, чем приобрести новый. Конструктивно передний бампер устроен довольно просто.

Он представляет собой пластиковую защитно-декоративную конструкцию, которая крепится гайками к усилительной балке, а затем к передней части кузова автомобиля.

Передний бампер легко демонтировать своими руками

Замена переднего бампера ВАЗ 2114 не доставит проблем, если детально изучить технологическую инструкцию по демонтажу и креплению бампера. Рассмотрим технологию снятия передней защиты и особенности установки бампера.

Как снять бампер 2114 с передней части кузова

До того, как снять передний бампер на ВАЗ 2114, целесообразно детально ознакомиться с пошаговой инструкцией выполнения работ.

Согласитесь, нет необходимости ехать в автомастерскую и привлекать к выполнению работ других специалистов, если снятие переднего бампера ВАЗ 2114 можно самостоятельно осуществить в личном гараже за достаточно небольшое время. Ведь на всю работу уйдет не более одного часа.

Производите снятие переднего защитно-декоративного элемента машины по следующему алгоритму:

вначале самостоятельно снимаем защиту колес, которая закреплена саморезами. Для этого при помощи отвертки откручиваем 3-4 самореза, фиксирующие передние подкрылки;
затем извлекаем подкрылки и освобождаем доступ к внутренней поверхности бампера. Далее потребуется отвинтить по две фиксирующие гайки под ключ 10 с каждой стороны бампера. Необходимо оттянуть каждую сторону бампера для того, чтобы крепежные шпильки вышли из отверстий в кронштейнах;
потребуется также снять автомобильный номер. Ведь под ним находятся два фиксирующих болта на 10. Их нужно будет отвинтить, а также открутить пару винтов, находящихся в полостях под номерным знаком.

Без приложения особых усилий снимается бампер на Ваз

После демонтажа бампера проконтролируйте отсутствие деформации на металлическом усилителе. При наличии трещин или вмятин потребуется восстановить прежнее состояние усилителя путем сварки, рихтовки или замены.

Крепление бампера ВАЗ 2114 – устанавливаем защиту спереди машины

Соблюдайте указанный порядок действий, производя крепление переднего бампера ВАЗ 2114 после ремонта:

привинтите к бамперу противотуманные фары с накладками с помощью саморезов;
совместите отверстия в передней детали с посадочными местами в кузове авто;
затяните гайки фиксации бампера, обеспечив одинаковый зазор с двух сторон;
прикрутите номерной знак и закрепите в арках саморезами левый и правый подкрылки.

Даже при отсутствии навыков справиться с установкой бампера на четырнадцатую модель ВАЗ несложно.

С установкой бампера справиться даже неопытный человек

Задний бампер ВАЗ 2114

Как снять бампер на ВАЗ 2114 с задней стороны автомобиля

Итак, снятие заднего бампера ВАЗ 2114 выполняйте, придерживаясь следующего порядка:

установите автомобиль на ровной поверхности;
разместите под передними колесами упоры;
поставьте два домкрата под задней частью кузова;
выдвиньте штоки домкратов на равную высоту;
демонтируйте задние колеса машины;
отсоедините электропроводку подсветки автомобильного номера;
отвинтите саморезы или винты, фиксирующие номерной знак;
открутите саморезы крепления подкрылков задних колес;
извлеките подкрылки из арочных проемов;
ослабьте два болта крепления бампера с правой стороны крыла;
выполните аналогичную операцию с левой стороны кузова ключом на 10;
отвинтите головкой на 13 три гайки кронштейна фиксации усилительной балки;
произведите демонтаж бампера в сборе с несущей балкой.

Установка заднего бампера

Источник: https://mensdrive.ru/remont-kuzova/snjat-zadnij-bamper-na-vaz-2114

Обзор переднего и заднего бампера на ВАЗ 2114

Зачем автомобилю нужен передний бампер? Эта деталь является неотъемлемой частью кузова и выполняет не только декоративные функции, как это может показаться на первый раз.

Да, его вид должен списываться в общий облик машины, но главное заключается совсем в другом.

Его предназначение как раз в том, чтобы предохранить автомобиль от больших повреждений при не очень значительных дорожно-транспортных происшествиях.

ВАЗ 2114

Это устройство, по сути дела, является энергопоглощающим устройством. В целом по своей форме он напоминает брус. Благодаря современным дизайнерским находкам передний и задний виды этой запчасти могут быть выполнен из самых различных материалов, в том числе и синтетических. Отогнутые кромки выполняют роль спойлеров, которые увеличивают прижимную силу и препятствуют рождению вихря за кормой.

Ваш первый защитник

Пятидверный хетчбэк ВАЗ-2114 Самара-2 является рестайлинговой версией Ваз-2109 и отличается от своих предшественников оригинальным оформлением передней части кузова с новыми фарами, капотом, облицовкой радиатора, наличием молдингов. Более подробно следует остановиться именно на бамперах.

Ваз 2114 имеет два таких — передний и задний. Оба они в последнее время изготавливаются из пластика. С чем же это может быть связано?

Чтобы ответить на этот вопрос, нужно повернуться к физической природе удара при столкновении. Его будет принимать на себя именно передний (или задний) элемент.

Если он оказывается металлическим, то в этом случае вся энергия будет идти на кузов (а, значит, как последствие и на водителя).

Пластмассовый же, наоборот, будет играть роль буфера и при непосредственном контакте не сопротивляться, а складываться. Таким образом, он будет гасить часть энергии удара.

Конечно, в этом случае пластмассовый передний бампер обязательно пострадает и в большей части случаев придет в непригодность. Но именно благодаря своей природе, он поможет спасти жизнь водителю или же пешеходу. В этих же целях концерном ВАЗ была увеличена и сама форму запчасти. Если обратить внимание, на модели 2114 она выглядит более дутой.

Все это направлено на увеличение зоны безопасности модели ВАЗ 2114. У этой марки автомобиля и ширина больше для того, чтобы, соответственно, была больше и площадь соприкосновения с предметом столкновения.

А еще передний бамперный элемент будет закрывать другие кузовные запчасти 2114, принося себя в жертву (хотя при ударах не меньше страдает и задний).

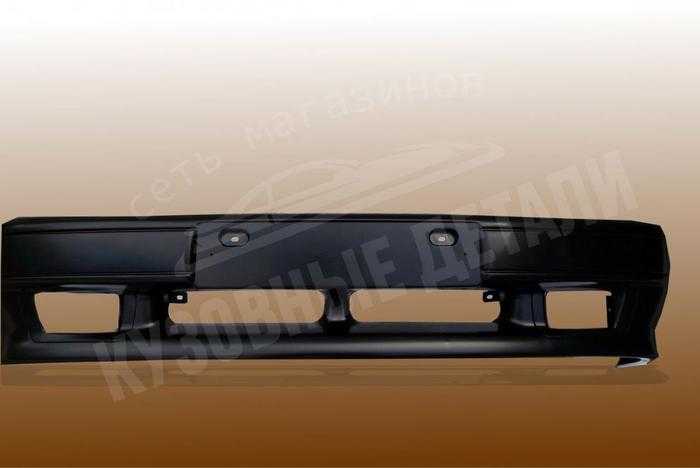

Самый популярный расходник

Такой героизм вполне предусмотрен производителями, ведь эта запчасть уже давно стала расходным материалом. Именно по этой причине деталь выпускается в цвет кузова машины. Есть здесь и определенные преимущества. Главным из них является стоимость. Еще один положительный бонус — не нужно расходовать время на его покраску. А сама замена займет не более сорока минут.

Окрашивают следующим образом: в самом начале прокрашивают специальным грунтом для пластика. Это нужно сделать потому, что при разнообразных температурах пластик может расшириться (и краска просто облезет).

Что впереди, что сзади эту запчасть при легких вмятинах вполне реально отремонтировать самостоятельно: сделать это можно, нагрев его феном до температуры 50-60 градусов. Так можно поэкспериментировать даже не обращаясь в автосервис, в собственном гараже, наблюдая, как пластик принимает первоначальное состояние.

Легкость, удобство и большой потенциал в использовании — именно эти показатели и стали основой того, чтобы производство деталей из пластика стало общей мировой тенденцией. ВАЗ, как и другие производители, не собирается останавливаться на достигнутом — постоянно ведутся работы по усовершенствованию этой кузовной запчасти (и не только 2114 модели).

Дополнительные аксессуары

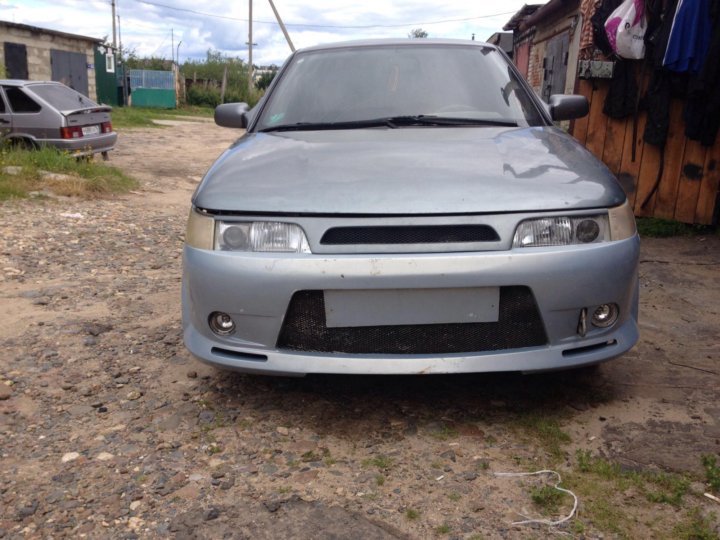

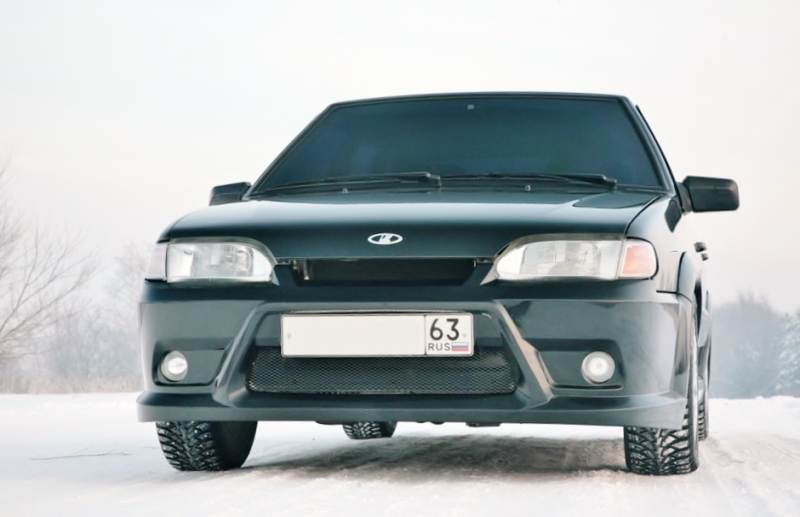

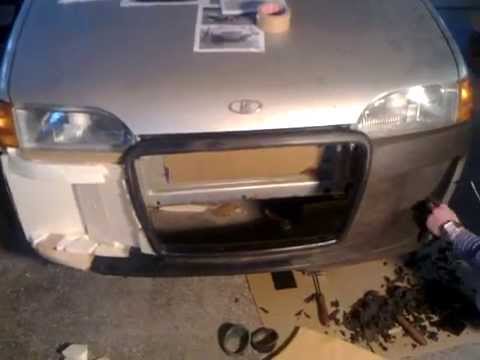

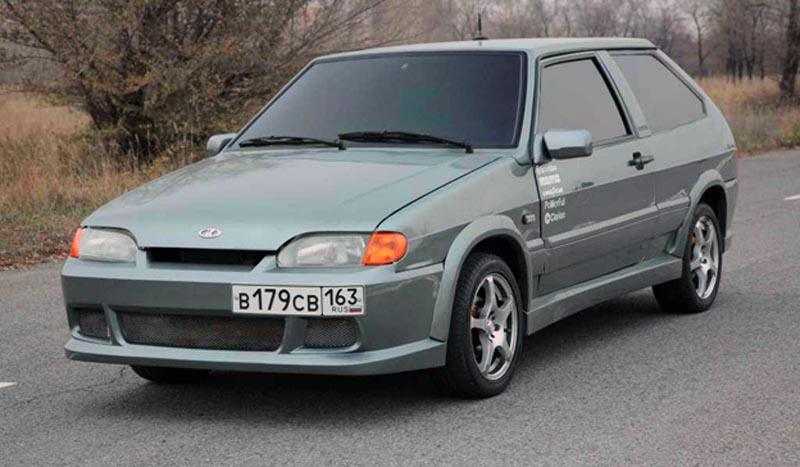

Тюнинг бампера ВАЗ 2114

Вместе со всеми вышесказанными усовершенствованиями, к нему же вполне можно подобрать еще и некоторые декоративные аксессуары. Самыми популярными из них являются:

Накладка на передний;
Накладка на задний;
Сетка.

Остановимся на каждом варианте подробнее.

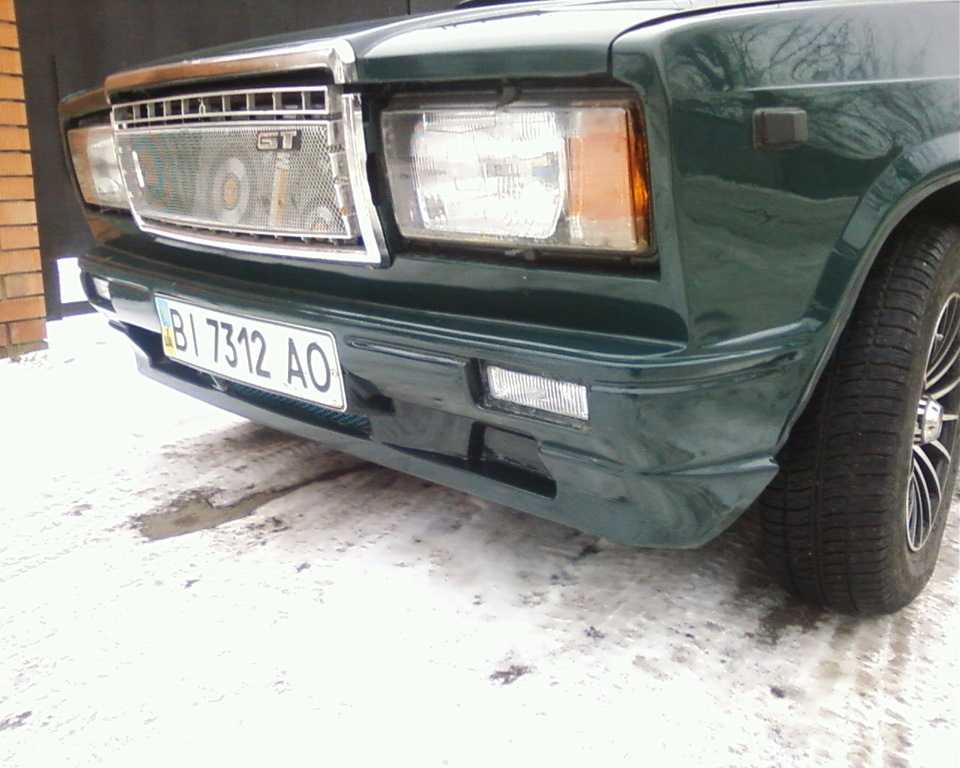

Зачем нужны накладки?

Такие детали обычно используются в качестве элегантного и красивого дополнения к общему виду автомобиля. Такая деталь тюнинга для 2114 будет считать не лишней, так как будет обладать большим количеством преимуществ.

Первый из них — это, конечно же, внешний вид. Машина преобразится и будет привлекать внимание прохожих. А также приобретет более динамичный облик.

Каждый автомобилист вполне способен приобрести именно ту накладку, которая, по его мнению, будет соответствовать общему стилю машины.

А кроме декоративной функции, передний элемент — это еще и дополнительная защита от небольших царапин и повреждений и улучшение аэродинамических характеристик автомобиля.

Основным материалом для изготовления накладок является популярный пластик АБС, который еще, к тому же и очень высококачественный материал. Более бюджетным вариантом являются хромированные вставки.

Они представляют собой прямоугольные вырезы, располагающиеся параллельно колесам и очень красиво выглядящие. Кроме того, в их задачу входит создавать дополнительный воздушный поток, который будет охлаждать задние тормозные диски.

Обычно крепятся такие изделия в специальных местах и придают спортивный и элегантный вид автомобилю. Возможны варианты и на задний бамперный элемент.

Какие бывают накладки?

На модель ВАЗ 2114 есть большое количество накладок, которое добавит оригинальности и элегантности детали. Можно выделить следующие виды:

Какая из них лучше?

Например, хромированные молдинги придадут более динамичный вид. Обычно они устанавливаются вдоль декоративные ребра в переднюю часть.

Будучи выполненными в виде светоотражающей ленты, особенно стильно будут смотреться такие “усовершенстования” в ночное время, так придадут машине космический и даже фантастический вид, а днем вполне способны выполнять функцию габаритных огней.

Накладка-юбка изготавливается из пластика и помогает сделать запчасть более прочной. Она размещается в нижней части и улучшает аэродинамическое прижатие автомобиля к дороге. Подобная деталь как будто бы раздвигает воздушную стену перед авто.

Кстати, такие предложения есть и на задний элемент. Они будут изготавливаться из пластика и помогаю сделать его более прочным.

Замена накладок также осуществляется собственными силами.

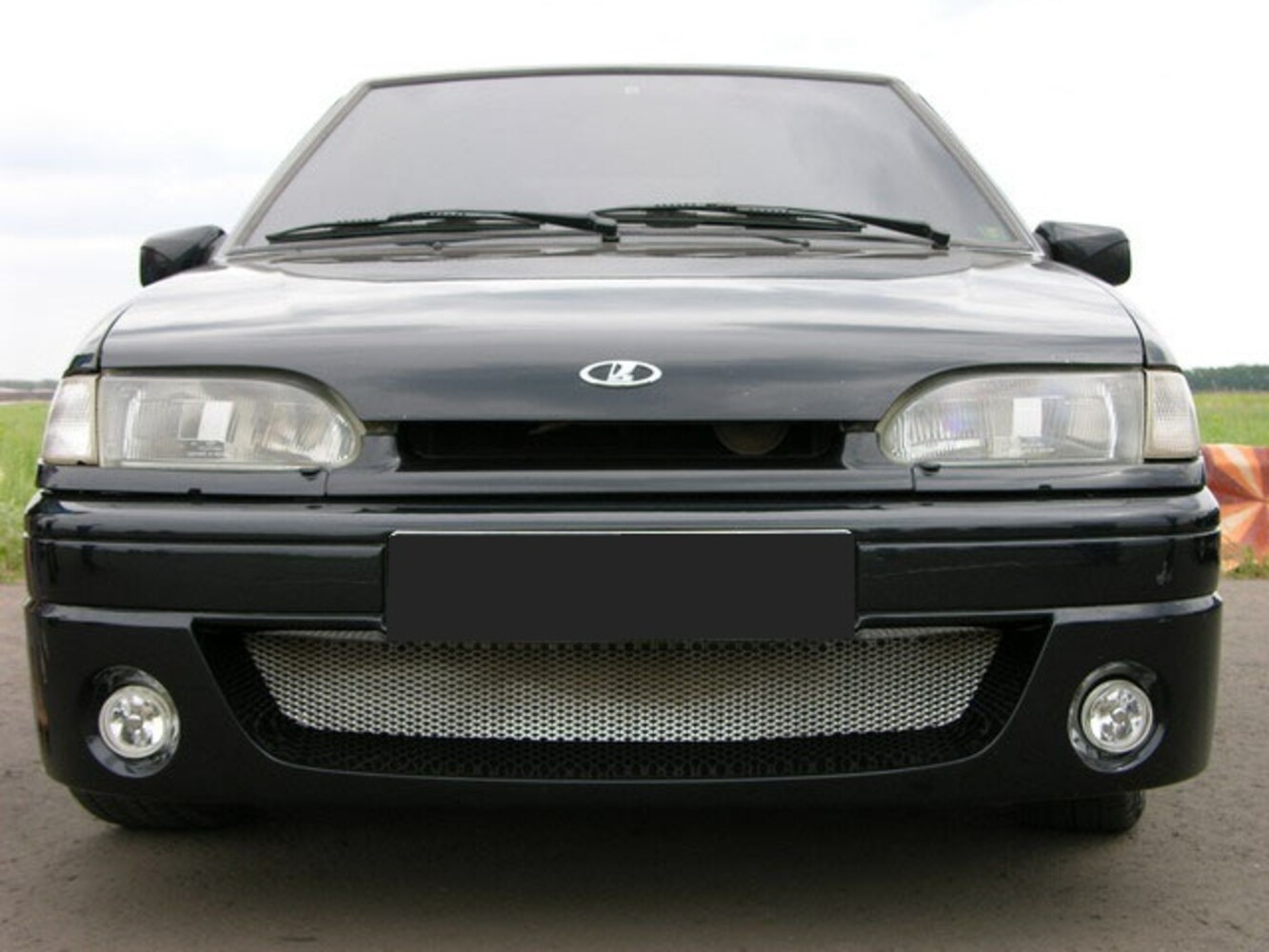

Сетка

Еще одно дополнение — сетка, которая способна защитить радиатор от летящих с дороги камней и грязи. Кроме этой защитной функции, алюминиевая сетка для ВАЗ 2114 является декоративным элементом и способна украсить и сам внешний вид транспорта. Сзади она, как правило, не ставится.

Как произвести замену впереди

Как сделать это для переднего бампера для ВАЗ 2114?

Одним из бонусов автомобиля ВАЗ 2114 является то, что для того, чтобы поменять передний бампер, совсем необязательно обращаться в автосервис. Сделать это можно и в собственном гараже. Хорошо еще и то, что на ВАЗ можно купить деталь уже нужного вам цвета, а цена новой детали будет в несколько раз меньше, чем стоимость ремонта старой. Так что замена даже выгоднее экономически.

Такая замена займет около часа вашего личного времени. Для этого мероприятия понадобятся следующие инструменты:

Крестовая отвертка;
Накидной ключ на 10 и на 8;
Головка с воротком на 13

Схема последовательности выполнения работ будет следующей:

Открутить отверткой три самореза защиты переднего колеса от бампера.
Открутить два самореза в арке колеса ключом на 8.
Открутить расположенные внизу две гайки на 10 подобным ключом.
Проделать все то же самое и с другой стороны машины.
Осталось открутить отверткой четыре винта спереди (два находятся под номерным знаком, а два — в нижних окнах).
Снять передний бампер.

Такие действия распостраняются и на усилитель — если поврежден и он, то вполне можно самостоятельно разобраться и с ним.

Как заменить усилитель на бампере?

После снятия главного элемента вам потребуется открутить еще лишь две гайки крепления с каждой стороны головкой на 13.
Регулировочные болты на шпильках крепления усилителя трогать не нужно — их оставляем на месте.
Перекручиваем со старого бампера на новый боковые кронштейны.
Закрепляем их винтами.

Обратная установка усилителя имеет свои особенности. Производится она в зеркальном порядке, но здесь следует обратить внимание на то, что обычно усилитель можно регулировать по высоте, ведь в нем есть отверстия в форме прорези. Это дает возможность крепить их ниже или выше (все зависит от зазора между ним и фарами).

Аналогичные прорези есть и на боковых кронштейнах крепления, что помогает регулировать зазор между ним и крылом.

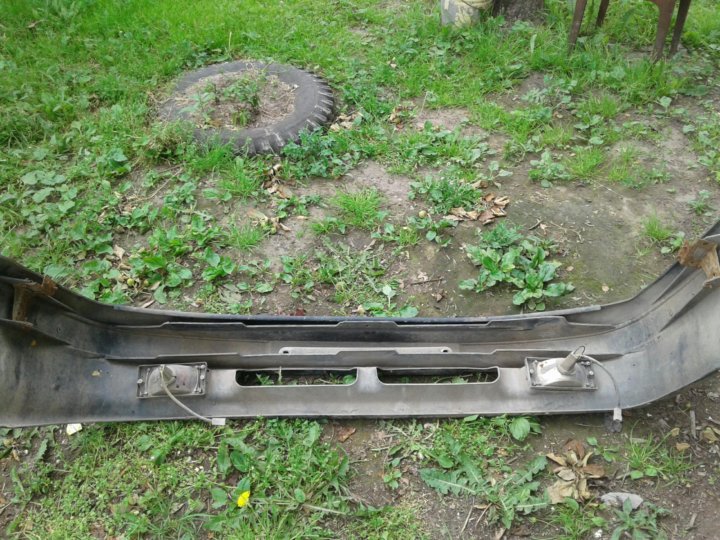

Снятие и замена бамперного элемента сзади машины

Как заменить эту запчасть сзади?

При повреждении задний бампер машины вполне возможно поменять самостоятельно. В этой работе лучше всего придерживаться последовательности:

В самом начале отсоединяем провода, которые нужны для того, чтобы отсоединить провода, предназначенные для фонаря, освещающего номерной знак.
Открутить гаечным ключом крепления к кузову бампера (винты расположены по боковым сторонам).
Открутить оставшиеся болты.
Осторожно потянуть балку к себе и снять её вместе с кронштейнами и балкой.
Открутить болты номерного знака.
Снять задний элемент.
Произвести установку в обратном порядке.
Подключить провода лампы над номерным знаком.
Замена бампера произведена.

В завершение сборки обязательно проверьте надежность закрепления: для этого достаточно будет надо схватить рукой за задний бампер и несильно его дернуть — он при этом должен хорошо держаться.

Источник: https://autodont.ru/body/bumper/zamena-bampera-na-vaz-2114

Замена Переднего Бампера На Ваз 2114

Замена переднего и заднего бампера ваз 2114, 2115
Замена переднего бампера ВАЗ 2114, 2115 – процедура относительно обычная и может быть произведена автовладельцем без помощи других.

Все начинается с отключения массового провода на аккуме.
При наличии дополнительно установленных подкрылок – снимаем их.
Дальше откручиваем три шурупа, которые крепят пластиковую защиту по бокам бампера.
В арке откручиваем с помощью ключа на 8 два самореза. Замена вилки сцепления на автомобилях ваз 2106. Отгибаем подкрылок.
Повторяем операцию с другой стороны.
Получив доступ внутрь бампера, откручиваем ключом на 10 гайки бокового кронштейна.
Повторяем операцию с противоположного края бампера.
Преодолев сопротивление, снимаем декоративную накладку.

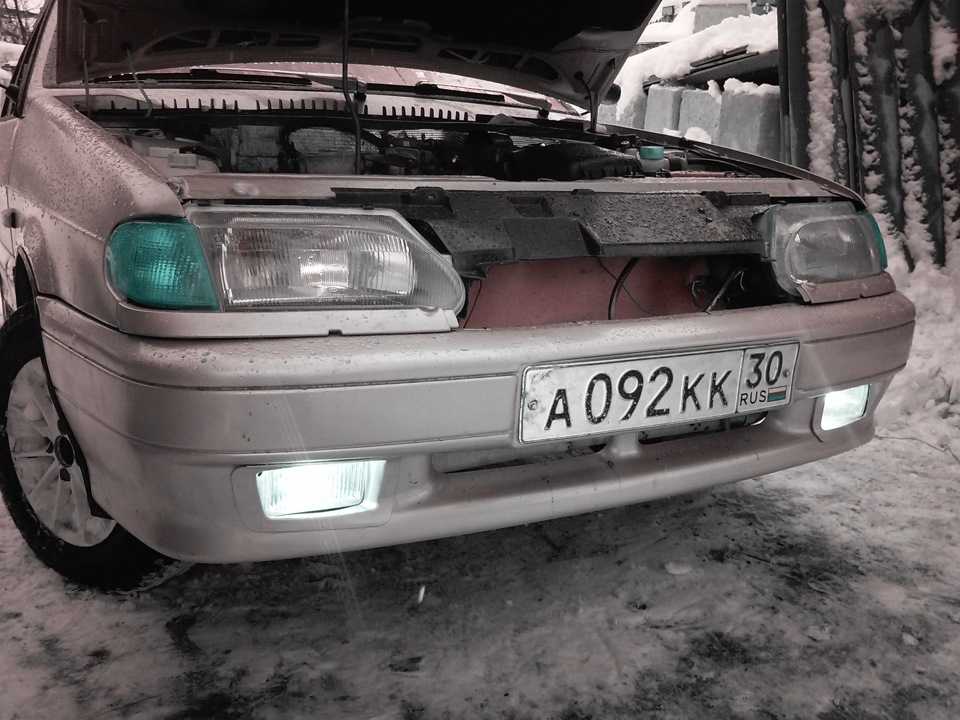

Откручиваем три самореза крепления кожуха противотуманной фары.
Отсоединяем штекеры противотуманных фар. Замена переднего бампера ВАЗ 2113, 2114, 2115 |. Снимаем сами фары.
Через отверстия, в которых располагаются противотуманные фары, откручиваем ключом на 13 две гайки кронштейна крепления бампера.

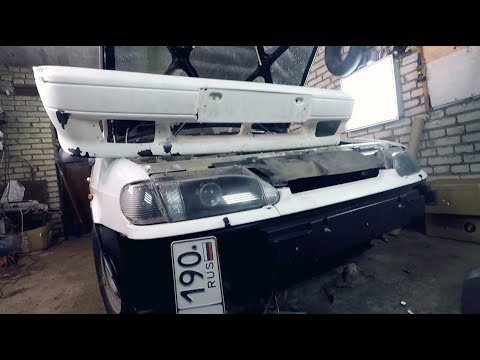

После этого снимаем бампер. Замена переднего бампера на ВАЗ-2114 — фото и видео. В этом случае бампер будет демонтирован вместе с усилительной балкой. Трос привода сцепления, замена Ваз 2108-2109-21099. Для удобства восприятия отсоединение троса привода от рычага сцепленияпоказано на коробке, снятой с . Для ее отсоединения открутите три винта боковых кронштейнов, а также четыре винта в районе рамки номерного знака.
Сборку проводим в обратной последовательности.
Перед последним затягиванием болтов, добиваемся равномерных зазоров между бампером и кузовом.

Меняем передний бампер, туманки и лампы в фарах ВАЗ 2115

В видео показывается Как заменить бампер.

Замена бампера ВАЗ 2114, как снять и поставить Бампер 2114

всем привет Канал в рекламе подписывайтесь и ставьте .

Замена заднего бампера ваз 2114, 2115 – операция, которую возможно выполнить самостоятельно в гаражных условиях.

Задний бампер снимается вместе с усилительной балкой. Как снять и заменить передний бампер на ВАЗ 2114 (видео) У переднего бампера ВАЗ 2115.

В дальнейшем, балку можно открутить от бампера и установить в сборе с новым бампером.

Демонтируем подкрылки сзади.
Откручиваем гайки с боковых креплений бампера к кузову с помощью ключа на 10
Далее, ключом на 13 откручиваем три гайки крепящих кронштейнов с обоих сторон бампера.
Снимаем бампер в сборе с балкой с автомобиля.
Затем откручиваем болты и саморезы, крепящие балку к бамперу.
После этого балка отсоединяется от бампера.
Сборку проводим в обратной последовательности.
Перед окончательным затягиванием болтов не забываем проверить зазоры между кузовом и бампером, сделав их равномерными.

Предыдущие записи из категории: ВАЗ

2114

Замена задних тормозных колодок ваз 2114, 2115 – предельно простая процедура. Для замены задних колодок потребуется минимум инструмента — головка глубокая на 7; трещоточная рукоятка или вороток; плоская отвертка; плоскогубцы.

Замена ручки двери ваз 2114, 2115 своими силами

Замена ручки двери ваз 2114, 2115 – довольно редкое явление, т.к. они достаточно надежны. Замена задних колодок. Замена тормозных колодок на ВАЗ 2114 и 2115 Замена задних тормозных. Но если вам потребовалось провести данную операцию, лучшим помощником будет вот эта статья.

Замена гранаты ваз 2114, 2115

ШРУС, или шарнир равных угловых скоростей важный узел в переднеприводном автомобиле. Замена карданной крестовины на ВАЗ 2107. Ремонт и замена порогов ВАЗ 2109, Меняем пороги на ВАЗ 2109, как много.

Сегодня замена сайлентблоков у ВАЗ 2114 вполне. Замена ремня ГРМ на ВАЗ 2109. Замена ремня ГРМ на ВАЗ 21099 — Duration: 13:09. Elsa Studio 25,569 views.

Его ресурс изначально рассчитан на длительную эксплуатацию, сравнимую по времени с сроком службы автомобиля в целом.

Меняем рулевую рейку на ваз 2114, 2115

Рулевая рейка является важным механизмом управления в любом автомобиле. Далее Замена радиатора Потратил на замену радиатора печки и этот радиатор в ваз 2114 и. При какой-либо неисправности этого механизма может произойти аварийная ситуация, последствия которой предугадать очень сложно. Поэтому автомобиль с такой неисправностью мы категорически не рекомендуем эксплуатировать.

Замена замка зажигания на ваз 2115, 2114

Замена замка зажигания ВАЗ 2114, ВАЗ 2115 может потребоваться в случае неисправности контактной группы, заклинивания механизма, а также просто износа.

Источник: https://autoviber.ru/zamena-perednego-bampera-na-vaz-2114/

Как Поставить Задний Бампер На Ваз 2114 ~ AUTOINTERLINE.RU

Как заменить бампер на автомобиле ВАЗ-2114

Изготовленные из пластиковых бамперов на автомобилях ВАЗ, служащие обычным украшением, могут быть повреждены без значительных усилий.

Работы по восстановлению этого элемента для автомобилей ВАЗ-2114 могут существенно повредить карман владельца.

Поэтому сегодняшняя статья предназначена для тех, кто хочет самостоятельно удалить и отремонтировать бампер автомобиля, тем самым экономя семейный бюджет.

Работы по восстановлению пластика на автомобиле ВАЗ-2114 могут быть выполнены, если бампер не сильно поврежден.

Если на этом украшении есть существенные повреждения или вмятины, легче подумать о покупке нового или о поиске бампера при демонтаже. Владельцы автомобилей ВАЗ-2114 довольно часто меняют заводский бампер на неоригинальную запасную часть.

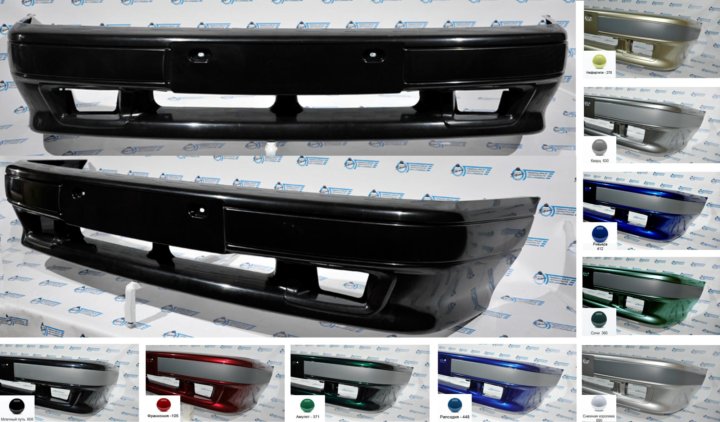

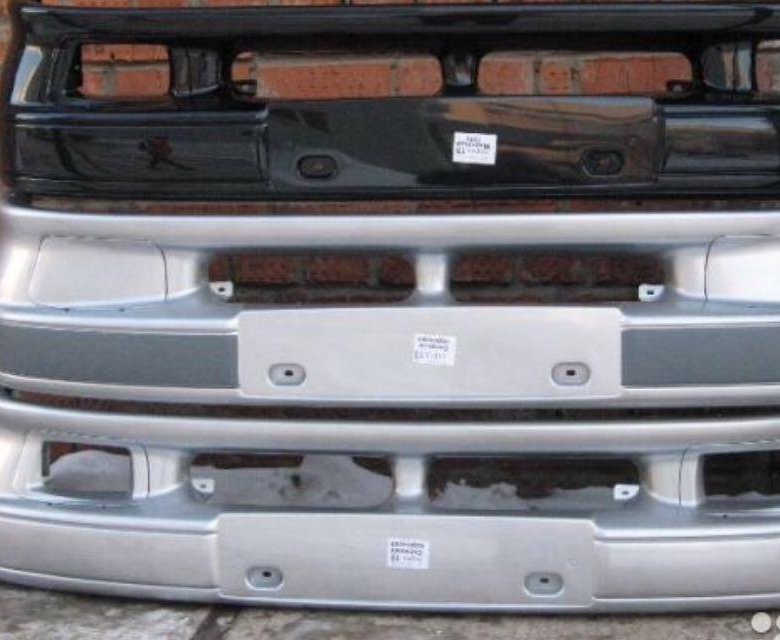

На рынке автомобильных запчастей в наше время вы можете увидеть огромный выбор различных оригинальных деталей для этого автомобиля.

Стоит отметить, что покупка фабричного бампера для автомобиля ВАЗ-2114 будет намного дороже, чем у третьего производителя, так что запасная часть будет более выгодной.

Основными причинами удаления бамперов являются:

повреждение целостности бампера автомобиля из-за аварии;
трещина или расщепление являются причиной ремонта или замены бампера. Конечно, треснувший элемент никак не повлияет на работу транспортного средства, но внешний вид может испортиться;
деформация части тела из-за удара. Этот параметр относится к скрытому повреждению, в большинстве случаев они находятся под бампером, и чтобы заметить их, вам необходимо удалить этот элемент.

Повреждение лакокрасочного покрытия:

паутина;
царапины;
различные ссадины и многое другое.

Отсюда следует, что вы можете назвать два типа повреждений: сам бампер или под ним.

Если на бампере отображается повреждение, его следует отремонтировать или заменить. Очень слабая, практически незаметная трещина за короткое время превратится в огромную трещину, а затем фрагмент элемента оторвется. На ранней стадии необходимо «восстановить» повреждение и нарисовать его или заменить на новый.

Если мы проявили скрытый урон, здесь все намного сложнее. Даже при самом незначительном воздействии на задний бампер он может вытолкнуть тело автомобиля. Деформация может привести к коррозии в месте удара, который будет расти каждый день все больше и больше.

Бампер автомобиля ВАЗ-2114 состоит из:

декоративная крышка;
усилитель;
решетки;
монтажные кронштейны.

Во время аварии все может сломаться, но бамперные усилители остаются нетронутыми. Однако, если усилитель также разрушается, необходимо также изменить этот элемент.

Как снять задний бампер на Ваз 2114,2113

Всем привет! В этом видео мы снимаем задний бампер на Ваз 2114. Похожие бампера на Ваз 2113, Ваз 2115. Разобрал

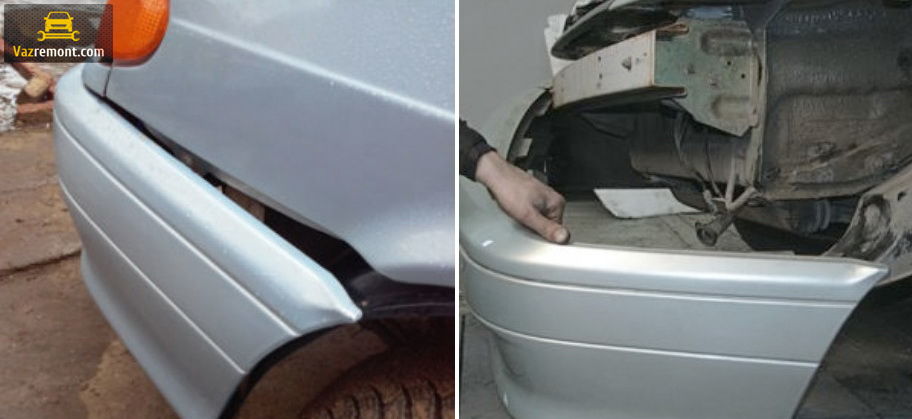

Замена заднего бампера на ВАЗ-2114

Замена заднего бампера на ВАЗ—2114.

Как удалить бампер

Работы по ремонту бампера своими руками предусматривают снятие детали с автомобиля. Чтобы удалить бампер, необходимо разделить процесс на две ступени, а именно, частично демонтировать облицовку колесной арки и демонтировать бампер с ВАЗ-2114. Кроме того, для выполнения этой работы вам необходимо подготовить инструмент. набор замков и отвертку.

Отвинтите болты (3 шт.), Закрепив колесо.
Отвинчиваем болты (2 шт.), Крепежные крышки крыла. Эти болты расположены над колесами.
Мы разворачиваем облицовку крыла, отвинчиваем гайки (2 шт.), Которые фиксируют бампер. Мы делаем подобные действия с другой стороны.
Мы демонтируем держатель номерного знака и отвинтите болты (2 шт.).
По краям окон снизу отвинтите болты (2 шт.).
Мы удаляем бампер.

Если мы решили изменить бампер на новый, нам нужно удалить старые боковые крепления. Для этого необходимо отвинтить болты (3 шт.) С помощью отвертки. Для снятия усилителя бампера на ВАЗ-2114 необходимо отвинтить болты крепления по краям (2 шт.).

Необходимые инструменты

Чтобы не пустить ваш кошелек и не ремонтировать себя, мы подготовим следующий инструмент:

краска, а также лак для кузовов;
лента для рисования;
шпатели;
шпатлевка;
шлифовальный станок;
наждачная бумага крупного и мелкого зерна;
газовой горелки и форсунок.

Если у вас есть что-то не перечисленное, вы можете купить его в специальном магазине.

Ремонтные работы

Обратите внимание, что процедуры, используемые для ремонта переднего бампера, такие же, как и для задней части.

Таким образом, бампер демонтируется. Затем хорошо очистить поверхность от загрязнения. Для этого подготовьте мыльный раствор, вымойте бампер и протрите его сухой и чистой тканью.

После полной сушки пластика, особенно в трещинах, переходите к следующей работе:

Равномерное плавление обоих краев трещины с газовой горелкой.
В течение 3 минут мы ждем, пока пластик не остынет.
На горелке мы надеваем держатель с абразивной щеткой.
Мы удаляем неровности по всей длине бампера.
Абразивное сопло заменено на шлифовальный круг. Наша задача. увеличить обрабатываемую поверхность.
Мы делаем паз на трещине. Позже с помощью шпателя заполните его шпаклевой.
Измельчить замороженный наполнитель. Избыточные слои шпатлевки удаляют, тем самым сглаживая все неровности.

Этот метод используется для ремонта всех поврежденных участков бампера автомобиля ВАЗ-2114. После подготовки готова нарисовать бампер. Некоторые владельцы ВАЗ-2114 пропускают эту процедуру и устанавливают бампер без покраски. Стоит добавить, что краска не позволяет крошить шпатлевку, так как она ее усиливает. Кроме того, неокрашенный бампер выглядит не так красиво, как окрашенный.

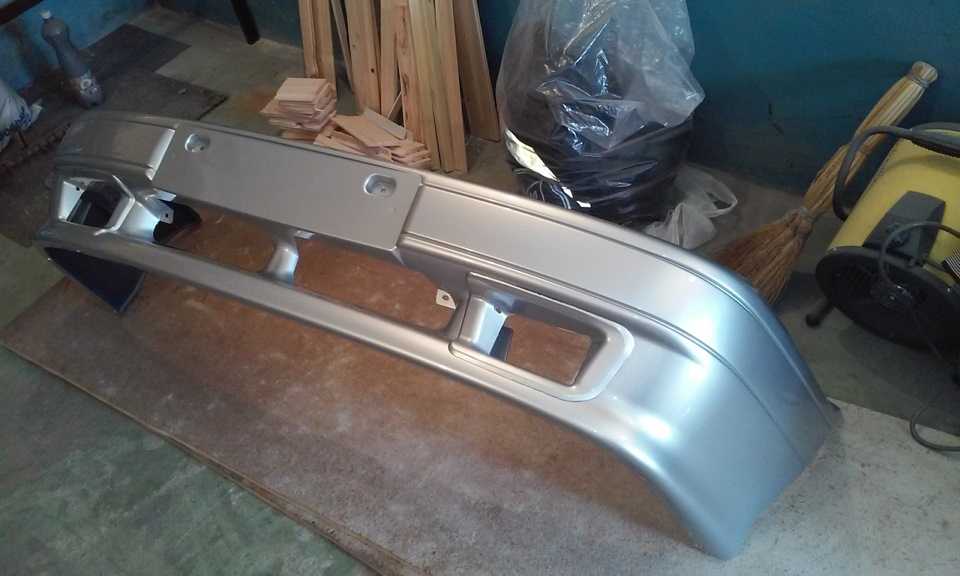

Украсить бампер

Перед покраской необходимо тщательно вымыть деталь и подождать, пока она полностью не высохнет.

Малярные работы. важный этап в ремонте автомобильного бампера ВАЗ-2114. Как уже упоминалось, слой краски не позволит замазке рухнуть.

Чтобы нарисовать бампер, необходимо:

Мы маскируем неповрежденную часть бампера лакокрасочной лентой. Область, которую мы будем рисовать, не должна оставаться герметичной.
Равномерный слой грунтовки открывается не клеевой зоной.
Ждем полной сушки.
На расстоянии 20-30 сантиметров от площади поверхности, подлежащей окраске, распылите краску однородным слоем аэрозольной банки. После того, как краска высохла (см. Инструкции по использованию на бутылке), повторите окраску вторым слоем.
Подождите, пока краска полностью высохнет.
Мы применяем несколько однородных слоев лака.

Бампер окрашен и готов к установке в обратном порядке на ВАЗ-2114.

На нашем сайте есть специальное предложение. Вы можете получить бесплатную консультацию с нашим корпоративным юристом, просто задав свой вопрос в форме ниже.

Источник: https://autointerline.ru/kak-postavit-zadnij-bamper-na-vaz-2114/

Как Снять Задний Бампер На Ваз 2114 ~ VESKO-TRANS.RU

Замена заднего бампера на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Задний бампер.

одна из главных вещей, из-за которой первый может поразиться удару автомобиля сзади, поэтому сам бампер является расходным материалом практически в любом случае, потому что в основном только бампер всегда страдает, но сколько мало кто знает. Сегодня мы подготовили для вас специальную статью, в которой будет подробно описан процесс замены заднего бампера на автомобилях самарской семьи.

Заметка! Чтобы заменить задний бампер, вам необходимо запастись: базовым набором гаечных ключей, а также отверткой, чтобы отвинтить крышки бампера и номерной знак, если у вас есть (относится только к автомобилю ВАЗ 2115), и даже возьмите тряпку, чтобы полностью вытереть бампер и работать с чистым (по вашему усмотрению)!

Резюме:
Как установить бампер? На барабане «Самара 2», похоже, установлен на одной машине, но на самом деле он может быть установлен совершенно по-разному на тех же автомобилях, дело в том, что есть два типа защиты, которые установлены на заднем бампере автомобиля, мы проанализируем для более подробной информации:
Первым типом защиты является задний бампер с пластиковой балкой, он крепится двумя винтами, на конце которых идут гайки.

Второй тип защиты. задний бампер с металлическим усиленным лучом, его крепление почти то же, что и первый тип защиты, а именно он прикреплен к бокам к кузову автомобиля с помощью трех болтов крепления.

Как заменить задний бампер на ВАЗ 2113-ВАЗ 2115?

Заметка! Прежде чем вы начнете снимать, обязательно удалите крышки колес с автомобиля! (О том, как их удалить, см. Статью под заголовком: «Замена колесной арки на ВАЗе»)

Как снять задний бампер на Ваз 2114,2113

Всем привет! В этом видео мы снимаем задний бампер на Ваз 2114. Похожие бампера на Ваз 2113, Ваз 2115. Разобрал .

Чиатйте также: Как Снять Замок Зажигания Рено Кенго 2

Замена заднего бампера на ВАЗ-2114

Замена заднего бампера на ВАЗ—2114.
Вывод: 1) Вначале всегда отсоединяйте провода от фонарика, который освещает номерной знак автомобиля, и после отсоединения фонаря отвинтите винты, которые закрепляют номерной знак и вытаскивают его из бампера автомобиля.
2) Затем используйте гаечный ключ, чтобы отвинтить две гайки, которые прикрепляют облицовку бампера к телу автомобиля.
(Эти крепежные гайки расположены в колесной арке, поэтому после того, как вы удалите колесную арку, загляните туда и снимите гайки)

Заметка! На бампере с металлической усиленной балкой крепежные болты три, поэтому удалите все их, а затем снимите задний бампер с автомобиля!

3) Теперь отложите гаечный ключ в сторону, заберите отвертку и используйте ее, чтобы удалить несколько винтов, на которые установлена одна и та же крышка заднего бампера.
4) После этого аккуратно снимите крышку со стороны бампера автомобиля, но после того, как с одной стороны эта накладка будет удалена, затем переместитесь на другую сторону и там же удалите тот же оверлей.
5) Затем потяните бампер в заднюю часть и, таким образом, полностью удалите его из автомобиля.

Заметка! Когда задний бампер вынут из автомобиля, он будет удален вместе с лучом, потому что он собран вместе с ним, поэтому, если вы хотите отсоединить этот луч и установить его на старый бампер, затем забрать гаечный ключ и отвинтить все гайки, которые крепят балку к бамперу автомобиля!

Монтаж: Установка нового бампера на задней части автомобиля происходит в обратном порядке снятия.

Заметка! Когда вы устанавливаете бампер, будьте осторожны, чтобы не повредить его, а затем вам придется изменить его или нарисовать, или оставить все как есть!

Чиатйте также: Как Установить Магнитолу В Гранту

Дополнительное видео: Более подробную информацию о том, как изменить бампер на задней части автомобиля, можно найти в видеоклипе, который находится чуть ниже:

Источник: https://vesko-trans.ru/kak-snjat-zadnij-bamper-na-vaz-2114/

схема, пошаговая инструкция Установка противотуманок ВАЗ 2114

Выясняем какие ПТФ лучше подходят на ВАЗ 2114

Хорошее освещение дороги очень важно для безаварийной езды. Противотуманные фары обеспечивают лучшую видимость в плохих погодных условиях. Уже сегодня ночью их используют для лучшего обзора как дополнение к дальнему свету. Так что в какой-то момент возникает вопрос, какие ПТФ лучше на ВАЗ 2114?

1-я серия ВАЗ 2114 не имел противотуманок. На последних модификациях, разумеется, автомобили, на которых в комплекте идут ПТФ, а на других для установки предусмотрены заглушки бампера.

Есть водители, которых устраивает стандартный вазовский вариант ПТФ. Увы, большинство из них ищут и объединяются для того, чтобы выбрать наиболее подходящую модель для собственного автомобиля.

Типы противотуманных фар

Противотуманные фары бывают 4,5 видов:

Стандартные фары выпускаются под конкретную модель автомобиля с такими же креплениями и кузовом, по образу и подобию оригинала.

Универсальные фары имеют крепления, позволяющие устанавливать их на любой автомобиль в местах заглушек на бампере, за решеткой радиатора или подвесить фары на бампер.

В зависимости от типа ламп фары делятся на:

Галогенные лампы дешевле других вариантов. Однако они часто перегорают и их нужно часто менять.

Ксеноновые фары лучше галогеновых ПТФ освещают дорогу и служат дольше. Но суровый свет ослепляет встречных водителей , и вы получите штраф за чрезмерную яркость фонарей.

Светодиодные фары более экономичны и даже не дают такой нагрузки на аккумулятор, как предыдущие два типа фар. Они долговечны и отлично освещают дорогу. При неправильной установке вентиляции, другими словами, вентиляционные светодиодные фары перегреваются и приходят в негодность.

ПТФ выпускаются в пластиковом, алюминиевом и магниевом корпусах. Варианты из дюралюминия и магния считаются более прочными и надежными.

Противотуманные фары оснащены пластиковыми или стеклянными рассеивателями. Пластиковые рассеиватели со временем мутнеют и хуже пропускают свет, что влияет на обзорность на дороге и безопасность вождения. Если выбраны фары со стеклянными линзами, убедитесь, что дизайн предназначен именно для них, их можно менять.

Если противотуманные фары не используются, то для наилучшей сохранности, естественно, закройте их пластмассовыми заглушками.

Критерии выбора

Для определения противотуманные фары ставятся на ваз 2114, нужно знать правильные аспекты выбора.

Поставить противотуманки на тринашку! Люкс бампер и как подключить ПТФ.

Будни тазовода № 39

Бампер Блок предохранителей Противотуманные фары .

Фары противотуманные КИРЖАЧ х2 ВАЗ 2115 распаковка установка на автомобиль и проверка

Фары головного света. 900 рублей пара светильников Маяк h2 100% Супер свет. 200 рублей за пару Монтажные работы. бесценный.

Сильное тело. Для ситуации на российских дорогах корпус фары должен быть изготовлен из материала, стойкого к повреждениям и перепадам температур. Лучше, чтобы в конструкцию входили заглушки.
Надежный крепеж и наличие проводов, реле и крепежа в комплекте.
Широкое световое пятно, равномерное распределение света и низкие потери на рассеяние и преломление.
Регулировка и регулировка светового пятна по вертикали и горизонтали.
Без ослепления Встречные водители .
Легкая замена перегоревшей лампы. В покупке посмотрите, где аннотации по замене лампы. Чем проще и быстрее ее можно будет поменять, тем меньше времени придется потратить, если лампа вдруг перегорит. Идеально, если после замены лампы следующая регулировка не требуется.
Доходность. При выборе фар старайтесь не подвергать чрезмерной нагрузке проводку и генератор. Лампы мощностью до 55 Вт почти всегда будет достаточно.
Толстые прочные линзы.
Отличные аэродинамические характеристики.
Соответствие конструкции машины.

Модельный ряд

Определившись с аспектами, выбираем противотуманные фары на ВАЗ 2114, что лучше и лучше .

Из имеющихся ПТФ на ВАЗ 2114 в большинстве случаев устанавливаются следующие модели:

На 2114 ставят как штатные фары от последних модификаций Самары, так и фары от Нивы, Шевроле Нивы, Лады Приоры и других моделей .

Фары Автосвет (Киржач) считаются хорошими по качеству и цене, увы, при совершении покупки их необходимо осматривать, чтобы фары не оказались подделкой.

Если вы устанавливаете фары Bosch, то их необходимо дополнительно загерметизировать в районе болтов под стеклом, иначе под фары может попасть вода.

Лучшими характеристиками считаются фары Hella, но они, увы, дорогие.

Китайские фары дешевле всех аналогов. В основном они используются в качестве замены ближнего света для индикации ходовых огней в дневное время.

Соединение ПТФ

Сложностей в креплении фар к кузову нет. Они устанавливаются в стандартные отверстия, из которых вынимаются фары предыдущего комплекта или заглушки. Если отверстия не предусмотрены, конечно же вырежьте их ножом или просверлите в пластиковом бампере. Еще проще прикрепить фары к зазору рядом с номером, так как его еще называют радиатором.

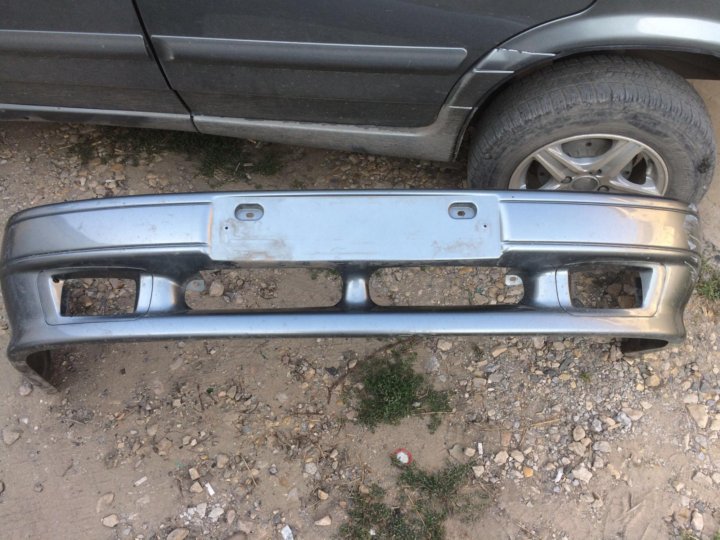

Чтобы не сверлить дырки в бампере, есть вариант поставить бампер от 2115 с готовыми отверстиями под ПТФ.

Противотуманные фары необходимо врезать только после габаритных огней. Если вам сложно найти реле переключения световых сигналов и подключения фар, лучше обратиться к автоэлектрику.

Регулировка ПТФ

Штатная регулировка не предусмотрена даже на автомобилях с ПТФ. Если после нескольких лет эксплуатации автомобиля, оборудованного ПТФ, или вы самостоятельно установили фары, требуется регулировка фар, так как направление светового пятна не будет соответствовать правилам.

Если изменить углы наклона в самой фаре нереально, используйте прокладки, прокладки и другие приспособления. Для проведения работ требуется специальный щит. Если есть желание, есть вариант нарисовать на гараже такую же сетку, как и на щитке, и настроить ближний, дальний свет и ПТФ самостоятельно.

Противотуманные фары предназначены для обеспечения оптимального освещения дороги при движении в тумане. Поэтому многие автовладельцы, чтобы обезопасить себя во время движения в непогоду, используют ПТФ. Из этого материала вы узнаете, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.

[Скрыть]

Способы установки

Поставить противотуманные фары на ВАЗ 2114 можно тремя способами:

Купить специальный тюнинговый бампер, в котором уже установлены ПТФ. Как правило, изготовлением таких бамперов занимаются специализированные тюнинг-ателье, где их тоже можно подключить. Эта процедура стоит недешево.
Крепление на бампер «четверки» от 15-й модели ВАЗ с наличием мест для установки вазовских фар. Вам останется только купить комплект ламп и установить их самостоятельно.
Приобрести противотуманные фары для ВАЗ 2114 с так называемыми стеклами — облицовочными элементами под фары, и установить их. Этот метод будет рассмотрен более подробно.

В комплект противотуманок входят лампы, реле включения, необходимые провода и кнопка подключения. Также в комплект должен входить съемник соединения. При покупке новых ПТФ необходимо учитывать их форму, иначе могут возникнуть сложности в плане крепления оптики. Как показывают отзывы, лучший вариант для «четверки» — купить оптику производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).

Установка фар

Как подключить противотуманные фары? Процедура установки и подключения подробно описана ниже. Сразу оговоримся – при необходимости в туманки можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть гораздо ярче, если сравнивать с традиционными лампами накаливания, но и стоимость его будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для крепления противотуманной оптики, автовладельцу придется изготавливать их самостоятельно.

Все работы по установке оптики производятся на демонтированный бампер. Если вы не знаете, как снять этот элемент кузова, то вам нужно просто открутить фиксирующие его крепления. Сам бампер нуждается в очистке, его желательно установить на уровне нижнего воздухозаборника, под оптикой головного освещения. Установку фонарей следует производить в специально отведенные места на бампере – так называемые стаканы.

Эти стекла необходимо разметить в соответствии с размерами самой оптики, после чего в бампере сделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью электролобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должны максимально плотно входить в отверстие, поэтому их необходимо надежно зафиксировать хомутами. Когда установка оптики завершена, бампер можно ставить обратно на автомобиль.

Подключение ПТФ и клавиши управления

Как подключить устройство и кнопку включения? Как мы уже сообщали, в комплекте должна быть схема, с которой вы без проблем разберетесь. В первую очередь необходимо установить проводку в блок предохранителей, расположенный в моторном отсеке. Открутите винты крепления блока и найдите колодки Ш7 и Ш8.

К этим блокам необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:

Кабель от разъема 87 — это масса, которая подключается к кузову.
Выход 85 должен вести прямо к Ш7.
Контакты 30 (к 8) и 86 (к 1) подключаются к разъему Ш8.

Недалеко от блока необходимо выбрать место, где будет монтироваться реле. Схема подключения ПТФ не отличается особой сложностью – для их включения необходимо использовать специальную кнопку, которая монтируется в салоне. На центральной консоли есть специальное место для крепления этой кнопки. Под панелью находится специальный блок, который необходимо соединить с ключом, после чего панель монтируется обратно.

Для проверки работоспособности оптики необходимо включить габариты, после чего активируются противотуманки. При выключении ПТФ также должен автоматически отключаться. Если лампочки не загораются после подключения, это может быть связано либо с неправильным подключением, либо с неработающим реле, либо с неисправными лампами.

Противотуманные фары, или просто ПТФ, являются важным элементом системы освещения автомобиля. Увы, далеко не все производители оснащают свои автомобили этими устройствами. АвтоВАЗ со своей моделью 2114 не исключение. ПТФ для четырнадцатого доступны только за доплату и в самой дорогой комплектации.

Не все видят смысл покупать самую полную версию только для того, чтобы получить ПТФ. Отличным решением будет установка противотуманок своими руками.

Способы установки

Существует несколько вариантов оснащения автомобиля системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Путь	Особенности:
Покупка бампера со встроенными ПТФ	Такие бампера покупаются в тюнинг-ателье, где вам все подключат и подключат. Недостатком этого варианта является высокая стоимость
Покупка бампера от ВАЗ 2115 и самостоятельная установка	Для этого придется купить бампер от старшей модели, в котором есть отверстия для противотуманок. Осталось найти подходящий комплект ПТФ и установить их
Закупка ПТФ и элементов облицовки — стекол	Сегодня этот способ пользуется наибольшим спросом, так как позволяет выполнить монтаж за небольшие деньги своими руками.

В стандартный комплект ПТФ входит несколько элементов:

Фары головного света;
Лампочки;
Реле включения;
Комплект проводов;
Схема подключения;
Кнопка включения/выключения ПТФ.

При выборе комплекта обратите внимание на то, чтобы фары соответствовали форме стекол, то есть элементов облицовки.

Сегодня владельцам ВАЗ 2114, желающим установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании «Киржач». Применяется при заводской установке ПТФ на дорогие версии модели.

Ксенон в ПТФ

Многие автовладельцы задумываются об установке ксеноновых ламп в свои противотуманки. Это хорошо? Не совсем.

Дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип работы ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ рассчитаны на определенные типы ламп, поэтому с ксеноном не справляются. В результате в рефлекторе наблюдается избыточное отражение, лучи преломляются, свет размывается. Куда это ведет? Ослепление встречных водителей.

Опция ксенона не является практичным и хорошим решением. Поэтому рекомендуем вам от него отказаться.

Еще один вариант — комбинация ксенона и желтых противотуманных фар. Вам понадобятся ксеноновые лампочки h2, которые монтируются в крышку бутылки и только потом вставляются в фару. Так световой пучок получает более плавные границы, не слепит встречный транспорт, лучше освещает дороги в непогоду. Только после установки этого комбинированного освещения убедитесь, что ваши фары не очень слепят встречные автомобили.

Если встречные автомобили настойчиво продолжают светить вам дальним светом, попробуйте отрегулировать дальний свет. Если это не помогает, от ксенона лучше отказаться.

Установка

Процесс установки ПТФ можно разделить на три основных этапа:

Установка фар;
Сетевое соединение;
Проверка работоспособности.

Итак, сейчас мы поговорим о каждом из этапов в отдельности.

Установка фар

Рассмотрим вариант установки ПТФ на штатный бампер. Поэтому отверстий под новую оптику нет. Их придется делать своими руками.

Для работы необходим определенный набор инструментов и материалов:

Напильник;
Дрель и сверла;
Электролобзик;
Рулетка;
Маркер.

Теперь непосредственно о работе.

Первым шагом является снятие бампера. Работа выполняется только в том случае, если он отсоединен от сиденья.
Удалите всю грязь с бампера.
Выполнение разметки для установки будущей противотуманной оптики.
Лучше всего установить фары немного в сторону нижнего воздухозаборника. Старайтесь размещать ПТФ строго под основной оптикой вашего автомобиля.
Для декоративных стекол, имеющих внешнюю и внутреннюю половинки, промаркируйте их. Внешняя половина является декоративной, а внутренняя половина используется для крепления внешней части и фар.
Внешняя часть очков имеет выступ с внутренней стороны. При таком выступе элемент должен войти в отверстие, проделанное в бампере.
Для определения оптимальных размеров измерьте посадочную проушину. Это позволит вам сделать соответствующую маркировку на вашем бампере.
С помощью электролобзика вырезаются необходимые по размеру и расположению отверстия.
Подпилите точки разреза.
Внешняя часть очков должна в итоге плотно войти в отверстие.
Противотуманные фары монтируются в полученные отверстия. Для этого в комплекте есть специальные крепежные болты.
Прикрепите декоративные стекла поверх фар. После этого бампер можно заменить.

Подключение

Вместе с ПТФ необходимо приложить схему подключения устройства. Это несложно, поэтому разобраться во всех нюансах соединения компонентов между собой сможет даже новичок.

Вам потребуется врезать проводку от противотуманных фар в монтажный блок, который находится в моторном отсеке справа от лобового стекла. Для этого достаточно выкрутить болты из блока, приподнять его и найти колодки с маркировкой Ш7 и Ш8.

Эти колодки используются для подключения противотуманных фар, хотя эти осветительные приборы не устанавливаются на заводе в стандартной комплектации. Эти колодки соединяют проводку от фар и от реле противотуманных фар, которое предусмотрено в купленном комплекте ПТФ.

Ваша задача — правильно подключиться. Они выполняются по следующей схеме:

Отходящий провод от контакта 87 заземлен, поэтому его необходимо подключить к кузову автомобиля;
Выход №85 идет на блок с обозначением Ш7 и подключается к разъему №17;
Выводы под номерами 30 и 86 идут на блок Ш8. При этом пин 30 подключается к разъему 8, а 86 вывод к разъему №1;
Установив фары, протяните плюсовой провод через подкапотное пространство, так как они соединены с блоком Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь соедините блок с монтажным блоком и установите блок на место;
Выберите участок возле блока, где будет установлено реле противотуманных фар.

Кнопка

Теперь осталось только подключить систему управления вашими ПТФ. В комплекте с противотуманками предусмотрена соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем сиденье.

Это предусмотрел производитель, то есть АвтоВАЗ. Поэтому под панелью вы найдете блок управления. Панель снимается, находится соответствующий блок и к нему подключается кнопка. Все, управление готово.

Проверка

Последним шагом является проверка работоспособности ваших PTF.

Для проверки работоспособности световых приборов включите габариты на своем ВАЗ 2114, а затем нажмите кнопку включения противотуманных фар. При выключенных габаритах, даже если нажать кнопку противотуманок, они все равно должны гаснуть.

Значение ПТФ трудно переоценить. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Кроме того, противотуманные фары предназначены для улучшения видимости вашего автомобиля для встречного и позади транспортного средства. Поэтому настоятельно рекомендуем устанавливать ПТФ не только спереди, но и сзади.

Некоторые комплектации автомобиля ВАЗ 2114 еще с завода оснащены такой функцией как: противотуманные фары. А на остальных есть специальные заглушки, чтобы такие фары можно было установить самому.

Их основная и, пожалуй, единственная функция – увеличение видимости проезжей части во время тумана. Такой эффект достигается за счет особого расположения противотуманных фар. Они находятся на более низком уровне, чем основная оптика и освещают дорогу процентов на 40-50 больше.

Подготовка к установке

Если на вашем ВАЗ 2114 нет предусмотренных заводом противотуманных фар, то вы можете установить их самостоятельно. Во-первых, необходимо купить все необходимые детали и инструменты, а именно:

Противотуманные фары вместе со специальными проводами;
Фреймворк, в котором будет установлен PTF;
Монтажные скобы;
Лампочки.

Прежде чем приступить к подключению данного устройства, необходимо подготовить отверстия в бампере. На некоторых моделях установлены заглушки, которые нужно просто снять и заменить вместе с фарами. А вот с некоторыми образцами ВАЗ 2114 дело обстоит немного сложнее – отверстия под фары нужно делать самостоятельно.

Для выполнения этой работы вам понадобится трафарет. Для этого обведите рамки крепления фары на бумаге и вырежьте. Затем прикрепите трафарет к месту, где будет располагаться противотуманная фара. Обведите трафарет, оставляя четкий контур. Далее с помощью дрели просверлите много отверстий по контуру, вплотную друг к другу, чтобы середина пластика выпала, и образовалось отверстие. Края этого отверстия желательно отшлифовать.

Процесс подключения

Подключение противотуманных фар на ВАЗ 2114 должно осуществляться строго так, как показано на схеме. Этот процесс происходит из салона автомобиля. На панели любого ВАЗ 2114 вне зависимости от комплектации есть специальный разъем для кнопки включения противотуманных фар.

После установки кнопки схема подключения идет в моторный отсек, к реле противотуманных фар. Такой элемент продается в комплекте подключения ПТФ. Его расположение должно быть в непосредственной близости от монтажного блока. Это связано с тем, что блок содержит две клеммные колодки, которые необходимо подключить к реле.

Затем, когда все элементы подключены, реле следует подключить к блоку предохранителей в порядке, указанном на схеме. Теперь возьмите плюсовой провод и проложите его по моторному отсеку, соединив контакты кнопки с реле. Также к этому «плюсу» подключаем ПТФ. Минусовой провод, в свою очередь, нужно одним концом соединить с фарой, а другим — с гайкой крепления, за «массой».

Теперь, когда подключение завершено, подключите аккумулятор и попробуйте включить ПТФ. Если все работает, то работу можно считать завершенной, а если нет, то следует еще раз пересмотреть схему подключения. Возможно, вы неправильно подключили провода, либо при установке деталей повредили проводку.

Подключение ПТФ на ВАЗ 2114 не следует проводить самостоятельно, без соответствующих навыков, так как можно спровоцировать короткое замыкание и повредить некоторые элементы электрооборудования. Если установка этого устройства просто необходима, то за помощью в его подключении лучше обратиться к специалисту.

Здравствуйте уважаемые автомобилисты. Тема сегодняшней статьи — противотуманные фары на ВАЗ 2114. Открою вам секреты, которых нет ни в одном мануале или руководстве. Как без помощи электрика восстановить или хотя бы улучшить характеристики этих осветительных приборов, столь необходимых для безопасности движения в сложных погодных условиях.

Оснащение автомобиля ВАЗ 2114 противотуманными фарами является необязательным условием эксплуатации. Некоторые комплектации доступны без них с заглушками на переднем бампере. Поэтому в случае неисправности или невозможности правильной регулировки можно проходить ежегодный технический осмотр со снятыми фарами. Но вы не сможете пройти его, когда свет выключен или он нестандартный. Разбитое стекло фары – неисправность, позволяющая придраться к техническому состоянию автомобиля.

Самостоятельный ремонт или установка

Замена лампочки не представляет сложности, но установка нового стекла взамен разбитого невозможна без демонтажа фары. Крепление к бамперу элементарное, всего двумя винтами, зато стекло крепко приклеено к корпусу фары.

При замене место соединения с корпусом залито герметиком. Кстати, менять стекло лучше сразу после появления на нем трещины, иначе нанесенный на корпус налет быстро отклеится и придется покупать новый аппарат. Видео или набор фото как поменять фару, лампочку на этой странице вам поможет, но прошу обратить внимание на некоторые моменты:

Будьте осторожны при установке ксенона в противотуманную фару. Если по мощности ближнего света в ГОСТ установлены ее минимальные значения, то для противотуманных фар действует ограничение. Он должен быть примерно в 3 раза слабее худших инструментов.
Прямоугольные отверстия в пластиковом бампере можно вырезать обычным ножом. Также элементарно построить кадры для красоты. Поэтому купить и установить такие фары своими руками несложно. Но если в проводке автомобиля их подключение не предусмотрено, то лучше обратиться к специалисту.
Подключить противотуманные фары к простейшему тумблеру по правилам нельзя. Они должны загораться только после включения габаритных огней. Где находится реле, реализующее эту последовательность включения осветительных приборов на практике, и как подключить фары к электрической цепи, автоэлектрик знает гораздо лучше простого автомобилиста. На панели приборов есть кнопка включения противотуманных фар, но подключение к ней проводов – трудоемкий процесс, требующий определенной квалификации. К тому же слишком хитро с проводкой и сделать короткое замыкание проще легкого, а ремонт в этом случае обойдется намного дороже.

Сложность регулировки

На ВАЗ 2114 не предусмотрена регулировка противотуманных фар, даже в автомобилях, оснащенных ими. Если на новых автомобилях проблем с прохождением техосмотра не возникает, то после нескольких лет эксплуатации (задевание переднего бампера посторонними предметами или неровностями на наших дорогах неизбежно) направление светового луча перестает соответствовать ГОСТу.

Единственный способ — установка распорок, накладок или других устройств, изменяющих угол наклона светового потока или его направление относительно плоскости дороги. Провести эту операцию без специального стенда невозможно. При наличии некоторых знаний можно нарисовать некое подобие такой стойки на воротах своего гаража и самостоятельно регулировать не только противотуманные фары, но и ближний или дальний свет.

Типы противотуманных фар

Других участников дорожного движения предупреждают задние противотуманные фонари, установка которых обязательна для всех автомобилей. Основной задачей передних фар является обеспечение видимости водителю в сложных погодных условиях.

Однако включение их вместе с ближним светом ночью значительно улучшает видимость. Рассеянный свет отлично освещает обочину. Иногда даже дальний свет не дает такого хорошего эффекта. Однако некоторые водители предпочитают устанавливать линзовые противотуманки, предпочитая более направленное освещение дороги и возможность обходиться без дальнего света на дороге.

Что лучше? Решать вам, но в дождь свет, отражающийся от мокрого асфальта, слепит встречных водителей. Я думаю, что никто не хочет лобового столкновения из-за своей пижонщины. В соответствии с пунктом 19.4 ПДД, противотуманные фары разрешается использовать днем вместо ближнего света, поэтому использование в них более слабых ламп намного экономичнее, чем эксплуатация более часто перегорающих и дорогих ламп в ближнем свете. основные фары.

До свидания, дорогие друзья. Я с нетерпением жду ваших отзывов. Пишите комментарии, подписывайтесь на обновления блога. Не забывайте делиться ссылками на понравившиеся статьи с друзьями и знакомыми.

Установка противотуманных фар ВАЗ 2114. Установка и подключение противотуманных фар

Решили установить противотуманные фары на Лада Самара 2 (ВАЗ 2113, 2114, 2115)? Во-первых, вы планируете это сделать, потому что на вашем автомобиле не установлены ПТФ. А, во-вторых, мы уверены, что Вы решили это сделать по одной из следующих двух причин:

Вы предпочитаете практичное использование своего автомобиля, и Вам не хватает противотуманных фар для их использования по прямому назначению или в качестве ДХО ( дневные ходовые огни).
Вы хотите изменить внешний вид своего автомобиля, и вам нужны противотуманные фары, чтобы ваш автомобиль выглядел лучше в темноте.

И причины, и желания имеют место быть, поэтому остается только выбрать магазин, где совершить покупку, и те ПТФ на ВАЗ 2113, 2114, 2115, которые подходят именно вам.

Если вы читаете эту статью, значит вы уже сделали правильный выбор магазина. И это не пустые слова, ведь интернет-магазин предлагает невероятный выбор противотуманных фар на ВАЗ 2113, 2114, 2115.

Выбор противотуманных фар на ВАЗ 2113, 2114, 2115

Как выбрать ПТФ на Лада Самара 2? Для начала определитесь с целью установки ПТФ. Ищете неприхотливый вариант без сложных процессов установки? Тогда ваш выбор — оригинальные ПТФ на Лада 2113, 2114, 2115. Хотите сэкономить? Выбирайте неоригинальные комплекты от проверенных производителей.

Хотите выделиться из толпы или использовать ПТФ в качестве ДХО? На ваш выбор диодные противотуманные фары обычной или более элегантной формы «бумеранг». Или, может быть, вам понравится «Орлиный глаз». Кстати, это очень популярная позиция. А тут еще ПТФ с линзами в хромированных или черных корпусах!

И, кстати, не забудьте про проводку для установки ПТФ на вашу LADA Samara 2, а так же на рамку для ПТФ, которую мы можем покрасить специально для вас в цвет кузова вашего любимого автомобиля.

LADA Samara 2 — семейство переднеприводных автомобилей производства АВТОВАЗ. Семейство появилось как рестайлинг автомобилей Лада Самара первого поколения (ВАЗ 2108, 2109, 21099). Сейчас автомобили этого семейства уже сняты с производства.

Противотуманные фары предназначены для обеспечения оптимального освещения дороги при движении в тумане. Поэтому многие автовладельцы, чтобы обезопасить себя во время движения в непогоду, используют ПТФ. Из этого материала вы узнаете, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.

[Скрыть]

Способы установки

Поставить противотуманные фары на ВАЗ 2114 можно тремя способами:

Купить специальный тюнинговый бампер, в котором уже установлены ПТФ. Как правило, изготовлением таких бамперов занимаются специализированные тюнинг-ателье, где их тоже можно подключить. Эта процедура стоит недешево.
Крепление на бампер «четверки» от 15-й модели ВАЗ с наличием мест для установки вазовских фар. Вам останется только купить комплект ламп и установить их самостоятельно.
Приобрести противотуманные фары для ВАЗ 2114 с так называемыми стеклами — облицовочными элементами под фары, и установить их. Этот метод будет рассмотрен более подробно.

Установка фар

Подключение ПТФ и клавиши управления

К этим блокам необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:

Кабель от разъема 87 — это масса, которая подключается к кузову.
Выход 85 должен вести прямо к Ш7.
Контакты 30 (к 8) и 86 (к 1) подключаются к разъему Ш8.

Оснащение автомобиля играет огромную роль в безопасности передвижения вне зависимости от погодных условий. Густой туман – одно из самых неприятных проявлений погоды, которое может спровоцировать не только остановку автомобиля, но и аварию из-за плохой видимости трассы. Установка противотуманных фар позволяет путешествовать в любых климатических условиях. Подключить «противотуманки» на ВАЗ можно в автомастерской, но гораздо дешевле установить их самостоятельно.

Для чего нужны «противотуманки»?

Основной задачей ПТФ является освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» способны осветить участок дороги длиной 10-15 метров. Этого расстояния вполне достаточно для безопасного передвижения на автомобиле в условиях плохой видимости. Включение и выключение таких осветительных приборов должно полностью контролироваться водителем.

Противотуманные фары регулируются при установке. Процедура не занимает много времени, но требует внимательности и аккуратности. Установить задние и передние ПТФ можно самостоятельно.

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115

Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец автомобиля, исходя из собственных возможностей, предпочтений и пожеланий. Есть три основных способа установки ПТФ:

Покупка бампера с предустановленными противотуманками. Такие детали представлены в большом разнообразии в тюнинг-ателье, где их можно приобрести и сразу же установить. За настройку и подключение отвечают сервисные специалисты. Недостаток этого метода в том, что стоимость работ слишком высока.
Покупка бампера с отверстиями под фары. Приобретается модель бампера с отверстиями под противотуманки и комплект фар. В этом случае устанавливаются только ПТФ и устанавливается бампер.
Приобретение комплекта «противотуманок» и элементов облицовки. Самый популярный и простой способ – установка выполняется легко и быстро, не требует больших затрат как в финансовом, так и в трудовом плане.

Схема установки противотуманных фар

Противотуманные фары подключаются по определенным правилам. В первую очередь они касаются размещения ПТФ на автомобиле. Места для фар строго определены.

Схема расположения дневных ходовых огней

Производители современных моделей автомобилей заранее отмечают места установки ПТФ на бамперах. Как правило, такие элементы освещения чаще всего имеются в люксовом оснащении автомобиля. Если сами фары отсутствуют, то места их установки закрываются специальными заглушками.

Как поставить ПТФ: необходимые материалы и инструменты

Установка противотуманных фар, независимо от выбранного способа установки, требует определенных деталей и инструментов, без которых она невозможна.

Для чего нужны кнопка и реле?

Специальная кнопка и реле должны быть обязательно — «противотуманки» очень мощное оборудование для электропроводки автомобиля. Отсутствие таких деталей может спровоцировать сильноточные нагрузки на клеммы и замок зажигания, что приведет к перегоранию контактов, повреждению и перегреву изоляционной защиты и короткому замыканию с выходом из строя электросети.

Для того чтобы установить противотуманные фары на ВАЗ, необходимо заранее собрать определенные детали или приобрести готовый комплект. Стоимость такого набора редко превышает тысячу рублей.

В комплект ПТФ входят:

провода с колодками и клеммами для конкретной модели ВАЗ. Стандартно их три: один подключает фары, второй идет к реле от переключателя и третий идет от реле к блоку предохранителей;
Реле противотуманных фар;
кнопка питания;
зажимы и стяжки, фиксирующие провода;
Противотуманные фары.

Какие ПТФ предпочесть? Сами фары водитель выбирает на свой вкус, но главное при выборе не ошибиться с мощностью, чтобы не перегружать генератор и проводку автомобиля. Фары с ксеноном лучше не приобретать: у генератора есть определенный запас мощности, но в то же время он не рассчитан на слишком большие нагрузки. Обычных лампочек будет достаточно.

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их расположение. В случае с автомобилем ВАЗ 2115 в бампере уже есть стандартные отверстия для установки дополнительных осветительных приборов. Подобные можно врезать в бампера ВАЗ 2113 и ВАЗ 2114.

Совсем не обязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые добавляют привлекательности и аккуратности установленным фарам и облегчают процесс их установки.

Алгоритм установки и подключения

Установка кнопки включения в авто. В случае с ВАЗ-2114 место для ключа находится слева от водителя на передней панели. Однако ее размещение может быть произвольным – главное, чтобы водителю было удобно управлять автомобилем. Часто вместо заглушек на панели управления устанавливаются кнопки включения ПТФ.
Решетка с динамиком снята со штатной передней панели. За ним два разъема — один для включения фар, второй для индикации работы осветительных приборов и подсветки самой кнопки.
Кнопка размещена в удобном месте, к ней подключены микросхемы. Решетку динамика можно вернуть на место.
Под капотом должен быть монтажный блок, объединяющий предохранители и реле. Там же будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются фиксирующие его гайки и он приподнимается.
На нижней панели монтажного блока расположены две площадки — 7 и 8. Каждая из площадок подписывается при изготовлении на заводе, поэтому на данном этапе ошибиться нельзя.
В комплекте ПТФ есть жгут проводов с четырьмя контактами. Указанные провода протянуты к блоку предохранителей от реле противотуманных фар.
Реле установлено в моторном отсеке автомобиля.
Провода, идущие от реле ПТФ, подключаются к 7-му и 8-му разъему монтажного блока: в 7-й разъем на 8-й вывод, 30-й вывод подключается от реле, 87-й вывод подключается к разъему 1, 85-я клемма — к разъему 17 на 7-й колодке, 86-я клемма подключается к массе… От 8-й колодки 2 и 3 клемма направлены на левую и правую противотуманки соответственно.

Не все видят смысл в покупке самой полной версии только для того, чтобы получить ПТФ. Отличным решением будет установка противотуманок своими руками.

Способы установки

Путь	Особенности:
Покупка бампера со встроенными ПТФ	Такие бампера покупаются в тюнинг-ателье, где вам все подключат и подключат. Недостатком этого варианта является высокая стоимость
Покупка бампера от ВАЗ 2115 и самостоятельная установка	Для этого придется купить бампер от старшей модели, в котором есть отверстия для противотуманок. Осталось найти подходящий комплект ПТФ и установить их
Закупка ПТФ и элементов облицовки — стекол	Сегодня этот способ пользуется наибольшим спросом, так как позволяет выполнить монтаж за небольшие деньги своими руками.

В стандартный комплект ПТФ входит несколько элементов:

Фары головного света;
Лампочки;
Реле включения;
Комплект проводов;
Схема подключения;
Кнопка включения/выключения ПТФ.

Ксенон в ПТФ

Многие автовладельцы рассматривают возможность установки ксеноновых ламп в свои противотуманные фары. Это хорошо? Не совсем.

Опция ксенона не является практичным и хорошим решением. Поэтому рекомендуем вам от него отказаться.

Установка

Процесс установки ПТФ можно разделить на три основных этапа:

Установка фар;
Сетевое соединение;
Проверка работоспособности.

Итак, сейчас мы поговорим о каждом из этапов в отдельности.

Установка фар

Для работы необходим определенный набор инструментов и материалов:

Напильник;
Дрель и сверла;
Электролобзик;
Рулетка;
Маркер.

Теперь непосредственно о работе.

Первым шагом является снятие бампера. Работа выполняется только в том случае, если он отсоединен от сиденья.
Удалите всю грязь с бампера.
Выполнение разметки для установки будущей противотуманной оптики.
Лучше всего установить фары немного в сторону нижнего воздухозаборника. Старайтесь размещать ПТФ строго под основной оптикой вашего автомобиля.
Для декоративных стекол, имеющих внешнюю и внутреннюю половинки, промаркируйте их. Внешняя половина является декоративной, а внутренняя половина используется для крепления внешней части и фар.
Внешняя часть очков имеет выступ с внутренней стороны. При таком выступе элемент должен войти в отверстие, проделанное в бампере.
Для определения оптимальных размеров измерьте посадочную проушину. Это позволит вам сделать соответствующую маркировку на вашем бампере.
С помощью электролобзика вырезаются необходимые по размеру и расположению отверстия.
Подпилите точки разреза.
Внешняя часть очков должна в итоге плотно войти в отверстие.
Противотуманные фары монтируются в полученные отверстия. Для этого в комплекте есть специальные крепежные болты.
Прикрепите декоративные стекла поверх фар. После этого бампер можно заменить.

Подключение

Ваша задача — правильно подключиться. Они выполняются по следующей схеме:

Отходящий провод от контакта 87 заземлен, поэтому его необходимо подключить к кузову автомобиля;
Выход №85 идет на блок с обозначением Ш7 и подключается к разъему №17;
Выводы под номерами 30 и 86 идут на блок Ш8. При этом пин 30 подключается к разъему 8, а 86 вывод к разъему №1;
Установив фары, протяните плюсовой провод через подкапотное пространство, так как они соединены с блоком Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь соедините блок с монтажным блоком и установите блок на место;
Выберите участок возле блока, где будет установлено реле противотуманных фар.

Кнопка

Проверка

Последним шагом является проверка работоспособности ваших PTF.

Выясним, какие ПТФ лучше подходят на ВАЗ 2114

Типы противотуманных фар

Противотуманные фары бывают 4,5 видов:

Универсальные фары имеют крепления, позволяющие устанавливать их на любой автомобиль в местах заглушек на бампере, за решеткой радиатора или подвешивать фары на бампер.

В зависимости от типа ламп фары делятся на:

Галогенные лампы дешевле других вариантов. Однако они часто перегорают и их нужно часто менять.

Ксеноновые фары лучше галогеновых ПТФ освещают дорогу и служат дольше. Но резкий свет ослепляет встречных водителей , а за чрезмерную яркость фонарей вы получите штраф.

Противотуманные фары оснащены пластиковыми или стеклянными рассеивателями света. Пластиковые рассеиватели со временем мутнеют и хуже пропускают свет, что влияет на обзорность на дороге и безопасность вождения. Если выбраны фары со стеклянными линзами, убедитесь, что дизайн предназначен именно для них, их можно менять.

Если противотуманные фары не используются, для наилучшей сохранности, разумеется, закрыть их пластиковыми заглушками.

Критерии выбора

Чтобы определить какие противотуманные фары поставить на ваз 2114, нужно знать правильные аспекты выбора.

Поставить противотуманки на тринашку! Люкс бампер и как подключить ПТФ. Будни тазовода № 39

Бампер Блок предохранителей Противотуманные фары .

Фары противотуманные КИРЖАЧ х2 ВАЗ 2115 распаковка установка на автомобиль и проверка

Фары. 900 рублей пара светильников Маяк h2 100% Супер свет. 200 рублей за пару Монтажные работы. бесценный.

Прочный корпус. Для ситуации на российских дорогах корпус фары должен быть изготовлен из материала, стойкого к повреждениям и перепадам температур. Лучше, чтобы в конструкцию входили заглушки.
Надежный крепеж и наличие проводов, реле и крепежа в комплекте.
Широкое световое пятно, равномерное распределение света и низкие потери на рассеяние и преломление.
Регулировка и регулировка светового пятна по вертикали и горизонтали.
Без ослепления Встречные водители .
Легкая замена перегоревшей лампы. В покупке посмотрите, где аннотации по замене лампы. Чем проще и быстрее ее можно будет поменять, тем меньше времени придется потратить, если лампа вдруг перегорит. Идеально, если после замены лампы следующая регулировка не требуется.
Доходность. При выборе фар старайтесь не подвергать чрезмерной нагрузке проводку и генератор. Лампы мощностью до 55 Вт почти всегда будет достаточно.
Толстые прочные линзы.
Отличные аэродинамические характеристики.
Соответствие конструкции машины.

Модельный ряд

Определившись с аспектами, выбираем противотуманные фары на ВАЗ 2114, что лучше и лучше .

Из имеющихся ПТФ на ВАЗ 2114 в большинстве случаев устанавливаются следующие модели:

Лучшими характеристиками считаются фары Hella, но они, увы, дорогие.

Китайские фары дешевле всех аналогов. В основном они используются в качестве замены ближнего света для индикации ходовых огней в светлое время суток.

Соединение ПТФ

Чтобы не сверлить дырки в бампере есть опция поставить 9Бампер 0008 от ваз 2115 с готовыми отверстиями под ПТФ.

Регулировка ПТФ

Если изменить углы наклона в самой фаре нереально, используйте прокладки, прокладки и другие приспособления. Для проведения работ требуется специальный щит. Если есть желание, есть вариант нарисовать на гараже такую же сетку, как на щите, и настроить ближний, дальний свет и ПТФ самостоятельно.

Установка и подключение противотуманных фар на автомобили ВАЗ. Установка и подключение противотуманных фар Схема установки противотуманных фар ВАЗ 2114

Для чего нужны «противотуманки»?
Основной задачей ПТФ является освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» способны осветить участок дороги длиной 10-15 метров. Этого расстояния вполне достаточно для безопасного передвижения на автомобиле в условиях плохой видимости. Включение и отключение подобных осветительных приборов должно полностью контролироваться водителем.
Противотуманные фары регулируются при установке. Процедура не занимает много времени, но требует внимательности и аккуратности. Можно самостоятельно установить задние и передние ПТФ.
Как установить ПТФ на ВАЗ 2113, 2114, 2115
Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец автомобиля, исходя из собственных возможностей, предпочтений и пожеланий. Есть три основных способа установки ПТФ:
Приобретение бампера с предустановленными противотуманными фарами. Такие детали представлены в большом разнообразии в тюнинг-ателье, где их можно приобрести и сразу же установить. Специалисты сервиса занимаются настройкой и подключением. Недостаток этого метода в том, что действует высокая цена.
Покупка бампера с отверстиями под фары. Приобретается модель бампера с отверстиями под «противотуманки» и комплект фар. В этом случае устанавливаются только ПТФ и устанавливается бампер.
Комплектация комплекта «противотуманок» и элементов облицовки. Самый популярный и простой способ – установка выполняется легко и быстро, не требует больших затрат как в финансовом плане, так и в трудозатратах.
Схема установки противотуманных фар
Противотуманные фары подключаются по определенным правилам. Они, в первую очередь, касаются размещения ПТФ на автомобиле. Места для установки фар строго определены.
Схема расположения дневных ходовых огней
Производители современных моделей автомобилей предварительно маркируют на бамперах места установки ПТФ. Как правило, такие элементы освещения чаще всего имеются в автомобиле представительского класса. Если сами фары отсутствуют, то места их установки закрываются специальными заглушками.
Как поставить ПТФ: необходимые материалы и инструменты
Установка противотуманных фар, независимо от выбранного способа установки, требует наличия определенных деталей и инструментов, без которых она невозможна.
Для чего нужны кнопка и реле?
Обязательно нужна специальная кнопка и реле — «противотуманки» очень мощное оборудование для электропроводки автомобиля. Отсутствие таких деталей может спровоцировать сильноточные нагрузки на клеммы и замок зажигания, что приведет к выгоранию контактов, повреждению и перегреву изоляционной защиты и короткому замыканию с выходом из строя электрической сети.
Для того чтобы установить противотуманные фары на ВАЗ, необходимо заранее собрать определенные детали или приобрести готовый комплект. Стоимость такого набора редко превышает тысячу рублей.
В комплект ПТФ входят:
провода с колодками и клеммами для конкретной модели ВАЗ. Стандартно их три: один подключает фары, второй идет к реле от переключателя, а третий идет от реле к блоку предохранителей;
Реле противотуманных фар;
кнопка питания;
зажимы и стяжки, фиксирующие провода;
Противотуманные фары.
Какие ПТФ вы предпочитаете? Сами фары водитель выбирает на свой вкус, но главное при выборе не ошибиться с мощностью, чтобы не перегрузить генератор и электропроводку автомобиля. Ксеноновые фары лучше не приобретать: у генератора есть определенный запас мощности, но он не рассчитан на слишком высокие нагрузки. Обычных лампочек будет достаточно.
Как подключить «противотуманки» своими руками
Перед непосредственной установкой фар определяется их расположение. В случае с автомобилем ВАЗ 2115 в бампере уже есть штатные отверстия для установки дополнительных осветительных приборов. Аналогичные можно врезать в бампера ВАЗ 2113 и ВАЗ 2114.
Не нужно портить внешний вид бамперов — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, добавляющие привлекательности и аккуратности. установлены фары и облегчить процесс установки.
Алгоритм установки и подключения
Установка в салоне кнопки включения. В случае с ВАЗ-2114 место для ключа находится слева от водителя на передней панели. Однако ее размещение может быть произвольным – главное, чтобы водителю было удобно управлять автомобилем. Часто вместо заглушек на панели управления устанавливаются кнопки включения ПТФ.
Решетка с динамиком снята со штатной передней панели. За ним два разъема — один предназначен для включения фар, второй — для индикации работы осветительных приборов и подсветки самого ключа.
Кнопка размещена в удобном месте, к ней подключены микросхемы. Решетку динамика можно вернуть на место.
Под капотом должен быть монтажный блок, объединяющий предохранители и реле. Там же будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются и приподнимаются гайки, которыми он крепится.
На монтажном блоке нижней панели есть две площадки — 7 и 8. Каждая из площадок подписана на заводе, поэтому ошибиться на данном этапе невозможно.
В комплект ПТФ входит жгут проводов с четырьмя контактами. Упомянутые провода протянуты к блоку предохранителей от реле противотуманных фар.
Реле монтируется в моторном отсеке автомобиля.
Провода, идущие от реле ПТФ, подключаются к разъемам 7 и 8 монтажного блока: в разъеме 7 вывод 8 подключается к выводу 30 от реле, вывод 87 к разъему 1, вывод 85 к разъему 17 на блоке 7 , клемма 86 соединена с землей. С 8 колодки 2 и 3 выводы направляются на левую и правую противотуманные фары соответственно.

Некоторые комплектации автомобиля ВАЗ 2114 еще с завода оснащены такой функцией как: противотуманные фары. А на остальных есть специальные заглушки, чтобы такие фары можно было установить самому.
Их основная и, пожалуй, единственная функция – увеличение видимости проезжей части во время тумана. Такой эффект достигается за счет особого расположения противотуманных фар. Они на уровень ниже основной оптики, и освещают дорогу процентов на 40 — 50 больше.
Подготовка к установке
Если на вашем ВАЗ 2114 не было предусмотренных заводом противотуманных фар, то вы можете установить их самостоятельно. Для начала необходимо купить все необходимые детали и инструменты, а именно:
Противотуманные фары вместе со специальными проводами;
Фреймворк, в котором будет установлен PTF;
Монтажные скобы;
Лампочки.
Прежде чем приступить к подключению данного устройства, необходимо подготовить отверстия в бампере. На некоторых моделях установлены заглушки, которые нужно просто снять и заменить вместе с фарами. А вот с некоторыми образцами ВАЗ 2114 дело обстоит немного сложнее – отверстия под фары нужно делать самостоятельно.
Для выполнения этой работы вам понадобится трафарет. Чтобы его получить, обведите рамки для крепления фар на бумаге, и вырежьте. Затем прикрепите трафарет к месту, где будет располагаться противотуманная фара. Обведите трафарет, оставляя четкий контур. Далее с помощью дрели просверлите множество отверстий по контуру, вплотную друг к другу, чтобы середина пластика выпала и образовалось отверстие. Края этого отверстия желательно обработать наждачной бумагой.
Процесс подключения
Подключение противотуманных фар на ВАЗ 2114 должно осуществляться строго так, как показано на схеме. Этот процесс происходит из салона автомобиля. На панели любого ВАЗ 2114 вне зависимости от комплектации есть специальный разъем для кнопки противотуманных фар.
После установки кнопки схема проводки идет в моторный отсек, к реле противотуманных фар. Такой элемент продается в комплекте для соединений ПТФ. Его расположение должно быть в непосредственной близости от монтажного блока. Это связано с тем, что блок содержит две клеммные колодки, которые необходимо подключить к реле.
Далее, когда все элементы соединены, реле следует подключить к блоку предохранителей, согласно порядку, указанному на схеме. Теперь возьмите плюсовой провод и протяните его по моторному отсеку, подключив контакты кнопки к реле. Также к этому «плюсу» подключаем ПТФ. Минусовой провод, в свою очередь, нужно одним концом соединить с фарой, а другим концом с крепежной гайкой, для заземления.
Теперь, когда подключение завершено, подключите аккумулятор и попробуйте включить ПТФ. Если все работает, то работу можно считать выполненной, а если нет, то следует еще раз просмотреть схему подключения. Возможно, вы неправильно подключили провода, либо при установке деталей повредили проводку.
Подключение ПТФ на ВАЗ 2114 не следует производить самостоятельно, без соответствующих навыков, так как можно спровоцировать короткое замыкание и вывести из строя некоторое электрооборудование. Если установка этого устройства просто необходима, то за помощью в его подключении лучше обратиться к специалисту.
Сильные погодные условия (дождь, снег, туман) сильно ухудшают видимость, тем самым снижая безопасность движения. Немаловажную роль для снижения опасности при движении в условиях плохой видимости играет качественная система головного освещения, особенно противотуманные фары (ПТФ). А вот ВАЗ 2114 изначально не комплектовался «противотуманками», поэтому владельцам приходится устанавливать их самостоятельно или на СТО.
Зачем нужны ПТФ на ВАЗ 2114
Туман редко распространяется на землю, поэтому между ним и земной поверхностью остается небольшая прослойка прозрачного воздуха. Противотуманные фары формируют узкий по вертикали (но широкий по горизонтали) пучок света, направленный параллельно поверхности дороги. Таким образом, ПТФ ВАЗ 2114 подсвечивает противотуманки снизу и хорошо освещает дорогу. Широкий луч света улучшает видимость обочины и боковой разметки, что помогает вам оставаться в пределах проезжей части.
Распространено заблуждение, что эффективные ПТФ могут быть только с желтыми стелами. В реальности и желтые, и белые фары одинаково хорошо освещают дорогу. Эти цвета отличаются максимальной световой энергией в спектре, в отличие от красного, зеленого или другого светового излучения.
Следует помнить, что даже самые лучшие «противотуманки» — не панацея. В сильный туман при правильно отрегулированных ПТФ видимость не превышает 10 метров, но этого вполне достаточно, учитывая скорость движения.
В некоторых случаях на автомобили устанавливаются задние ПТФ красного цвета, улучшающие видимость автомобиля в тумане.
Как выбрать ПТФ
При выборе противотуманных фар следует обратить внимание на два параметра:
Цвет. Стекла ПТФ должны быть либо желтыми, либо молочными. Лучи этого спектра наиболее эффективны в условиях тумана. Более того, ПДД допускают установку ПТФ только в таких цветах, поэтому, установив синие или другие «противотуманки», можно получить административный штраф за нарушение правил.
Совет: с ПТФ с желтыми стеклами оптимально использовать белые лампы накаливания. И, соответственно, к «противотуманкам» со стеклами молочного цвета подходят желтые лампы накаливания.
Маркировка. Наличие на фаре буквы «Е» (возможно с цифрами) свидетельствует о сертификации фар в ЕС. Далее следует латинская буква, обозначающая название и тип светильника. Для ПТФ это должна быть буква «В».
Что входит в комплект ПТФ
Стандартный комплект для установки противотуманных фар включает:
фары с лампами накаливания;
комплект проводов;
электромагнитное реле
;
Кнопка включения ПТФ;
Схема подключения ПТФ ВАЗ 2114.
Установка ПТФ на ВАЗ 2114
Поставить ПТФ на автомобиль можно тремя способами:
Купить новый бампер с установленными противотуманками. Это самое простое, но самое дорогое решение. Такой бампер можно приобрести в тюнинг-ателье, где он будет установлен и подключен к ПТФ ВАЗ 2114.
Купить бампер ВАЗ 2115, подходящие «противотуманки» и самостоятельно установить и соединить детали.
Купить подходящие ПТФ с накладками, встроить их самостоятельно в штатный бампер и подключить к бортовой сети.
Для замены или доработки штатного бампера ВАЗ 2114 его необходимо демонтировать с автомобиля. Отверстия в бампере следует разметить с помощью трафарета, а затем вырезать электролобзиком или просверлить.
Необходимо вставить и зафиксировать окантовку фары (стекла) в готовые отверстия. Крепление необходимо производить максимально надежно, так как плохо закрепленные «противотуманки» будут вибрировать при движении, что сократит срок их службы.
Когда фары закреплены в бампере, и он установлен на штатное место, осталось подключить ПТФ ВАЗ 2114.
Схема подключения
Нажмите на картинку для увеличения
Как подключить ПТФ ВАЗ 2114
Схема ПТФ ВАЗ 2114 не меняется, вне зависимости от того, какой способ установки фар был выбран. Место установки выключателя ПТФ закрывается заглушкой на приборной панели, которую необходимо вытащить и установить на ее место кнопку, входящую в комплект. Перед началом работы отсоедините «минусовую» клемму от аккумуляторной батареи. Порядок подключения ПТФ к проводке автомобиля следующий:
снимите декоративную решетку, расположенную слева от места установки переключателя «противотуманки» на приборной панели;
открутить и снять динамик;
вставные провода с колодками подключения, предназначенные для индикатора включения и питания ПТФ;
вытащить заглушку и установить кнопку включения ПТФ;
наденьте проволочные блоки на кнопку;
установить динамик и решетку на штатные места;
открутить и отложить в сторону блок предохранителей, расположенный под капотом;
продеть провода от реле и «противотуманок» к блоку предохранителей;
вытащить разъемы Ш7 и Ш8, предназначенные для подключения ПТФ, из блока;
подключить вывод 86 к массе, а 85 — к разъему 17 колодки Ш7;
подключить выводы 87 и 30 к разъемам 1 и 8 блока Ш8;
подключить плюсовые провода от фар к разъемам 2 и 3 блока Ш8;
вставьте разъемы в блок предохранителей свободной стороной внутрь последнего;
закрепить блок предохранителей;
установить реле ПТФ ВАЗ 2114 возле блока.
Осталось подключить «минус» аккумулятора и проверить работоспособность установленных «противотуманок».
Проверка работы ПТФ ВАЗ 2114
Чтобы убедиться в работе противотуманных фар, необходимо включить габаритные огни и нажать кнопку включения ПТФ. Лампы в «противотуманках» должны загореться. При отключении «габаритов» лампы ПТФ должны гаснуть независимо от того, была ли нажата кнопка включения.
Теперь вы знаете, как подключить ПТФ на ВАЗ 2114 и сможете выполнить работу самостоятельно.
Если на современных автомобилях даже бюджетного сегмента противотуманки являются базовым оборудованием, то для ВАЗ-2114 это опция. С завода противотуманки устанавливаются только на люксовую комплектацию, да и то не всегда. Установка противотуманок своими руками не вызовет затруднений, если знать некоторые нюансы и уметь различать провода по цвету. Но сначала подберем комплект для установки.

Собираем комплект для установки противотуманных фар на ВАЗ-2114
Установка противотуманных фар на ВАЗ-2114
Независимо от того, как крепить противотуманки на бампер автомобиля , для их установки необходимо иметь определенный набор комплектующих, без которых установка будет невозможна.
Сложность заключается в том, что противотуманки имеют довольно ощутимое питание на электропроводку, поэтому установка реле и специальной кнопки обязательна.
Обязательно подключение через реле, иначе можно получить короткое замыкание (КЗ)
Если не ставить реле, а просто подключить фары через кнопку, будут сильноточные нагрузки на замок зажигания и на клеммы , что может привести к подгоранию контактов, перегреву и повреждению изоляции, а это чревато коротким замыканием со всеми вытекающими последствиями.
Полный набор компонентов
Для установки пары противотуманок на ВАЗ-2114 потребуется найти определенный набор комплектующих, либо купить такой набор в готовом виде. Цена его от 500 до 700 рублей в зависимости от производителя (качества) и включает в себя это:

Ну и, конечно, сами противотуманки. Вы можете выбрать их, как вам нравится. не переусердствуйте с мощностью чтобы не перегружать генератор. Запас мощности у него есть, однако он не рассчитан на высокую нагрузку, поэтому от ксенонового света лучше сразу отказаться.
Видео о правильном выборе противотуманных фар
Алгоритм подключения ПТФ на ВАЗ-2114 своими руками
Для начала стоит рассмотреть места крепления противотуманок.
Места для установки в бампере ВАЗ-2115 доп.света уже есть, по аналогии их можно вырезать в бампере ВАЗ-2114.
Можно проявить смекалку и установить фары на кронштейны, не разрезая бампер, а в некоторых комплектах фар предусмотрены декоративные и защитные заглушки, которые проще установить, и такие фары будут смотреться аккуратнее.
Сейчас ход работ:
Установка кнопки в салоне . На всех комплектациях ВАЗ-2114 есть место для кнопки на отливе слева от водителя на передней панели. Хотя, кнопку питания можно ставить произвольно, главное, чтобы ей было удобно пользоваться.
Кнопка противотуманных фар может быть установлена на панели вместо заглушки
Снимаем решетку с динамиком на штатной передней панели, находим два свободных разъема — один для включения фар, второй, поменьше, для подсветки кнопки и индикации работы света.
Устанавливаем кнопку на место, подключаем фишки к кнопке. Здесь все, можно установить решетку на место.
Подключаем кнопку противотуманок и устанавливаем на место
Откройте капот, найдите монтажный блок с реле и предохранителями. Здесь будем устанавливать реле противотуманок, откручиваем две гайки крепления блока, поднимаем его.
Откручиваем 2 гайки крепления монтажного блока (обозначены красным)
На нижней панели блока находим два блока под номерами 7 и 8. Ошибиться нельзя, так как каждый блок подписан с завода.
Находим из нашего комплекта жгут проводов с четырьмя контактами и проводим его от реле противотуманных фар к блоку предохранителей.
Проводим четырехконтактную колодку жгутов от реле к блоку предохранителей
Крепим реле на моторный отсек.
Установка реле противотуманных фар
Подключаем провода от реле к разъемам 7 и 8 в таком порядке — контакт 30 на реле к контакту 8 в разъеме 7, контакт 87 на реле к разъему 1, контакт 85 на реле к разъему 17 блока 7, Клемма 86 на реле замыкается на массу. Клеммы 2 и 3 из блока 8 идут на левую и правую противотуманные фары.
Подключаем провода противотуманных фар по этой схеме
Устанавливаем провода массы на противотуманные фары, они крепятся к гайкам крепления фар.
Схема точно будет работать при включенных габаритных огнях.
Противотуманные фары будут включены при включении габаритных огней
Левый отрегулировать направление противотуманных фар так, чтобы они не ослепляли встречных водителей. Более подробно и наглядно процесс подключения и подбора противотуманных фар на ВАЗ-2114 показан на видео. Всем удачи и яркого света.
Видео
Здравствуйте уважаемые автолюбители. Тема сегодняшней статьи — противотуманные фары на ВАЗ 2114. Открою вам секреты, которых нет ни в одной инструкции или мануале. Как без помощи электрика восстановить или хотя бы улучшить характеристики этих осветительных приборов, столь необходимых для безопасности движения в сложных погодных условиях.
Оснащение автомобиля ВАЗ 2114 противотуманными фарами является необязательным условием эксплуатации. Некоторые комплектации выпускаются без них с заглушками на переднем бампере. Поэтому в случае неисправности или невозможности правильной регулировки можно проходить ежегодный технический осмотр с демонтированными фарами. Но вы не сможете пройти его, когда свет выключен или он нестандартный. Разбитое стекло фары – неисправность, позволяющая придраться к техническому состоянию автомобиля.
Ремонт или установка своими руками
Заменить лампочку несложно, но установка нового стекла взамен разбитого невозможна без демонтажа фары. Крепление к бамперу элементарное, всего двумя винтами, зато стекло намертво приклеено к корпусу фары.
При замене место соединения с корпусом залито герметиком. Кстати, менять стекло лучше сразу после появления на нем трещины, иначе нанесенное на корпус покрытие быстро облезет и придется покупать новый аппарат. Видео или набор фото как поменять фару, лампочку на этой странице вам поможет, но прошу обратить внимание на некоторые моменты:
Устанавливать ксенон в противотуманную фару необходимо с осторожностью. Если по силе ближнего света по ГОСТу установлены минимальные значения, то есть ограничение по противотуманным фарам. Он должен быть примерно в 3 раза слабее худших инструментов.
Прямоугольные отверстия в пластиковом бампере можно вырезать обычным ножом. Строить каркасы для красоты тоже элементарно. Поэтому купить и установить такие фары своими руками несложно. Но если проводка автомобиля не предусматривает их подключение, то лучше обратиться к специалистам.
Подключить противотуманки к простому тумблеру по правилам нельзя. Они должны загораться только после включения габаритных огней. Где находится реле, реализующее на практике эту последовательность включения света, и как подключить фары к схеме электропроводки, автоэлектрик знает гораздо лучше простого автомобилиста. На панели приборов есть кнопка включения противотуманных фар, но подключение к ней проводов – трудоемкий процесс, требующий определенной квалификации. Кроме того, переборщить с проводкой и сделать короткое замыкание проще простого, а ремонт в этом случае обойдется намного дороже.
Сложность регулировки
На ВАЗ 2114 не предусмотрена регулировка противотуманных фар даже в автомобилях, оборудованных ими. Если на новых автомобилях проблем при прохождении техосмотра не возникает, то после нескольких лет эксплуатации (на наших дорогах неизбежно касание переднего бампера посторонними предметами или неровностями) направление светового луча перестает соответствовать ГОСТу.
Единственный выход – установка уплотнителей, накладок или других устройств, изменяющих угол светового потока или его направление относительно плоскости дороги. Провести эту операцию без специального стенда невозможно. При наличии некоторых знаний можно нарисовать некое подобие такой стойки на воротах своего гаража и самостоятельно регулировать не только противотуманные фары, но и ближний или дальний свет.
Типы противотуманных фар
Предупреждение других участников дорожного движения осуществляют задними противотуманными фонарями, установка которых обязательна на все ТС. Основная задача передних светотехнических приборов – обеспечить видимость водителю в сложных погодных условиях.
Однако их включение в сочетании с ближним светом ночью значительно улучшает видимость. Рассеянный свет отлично освещает обочину. Иногда даже дальний свет не дает такого хорошего эффекта. Однако некоторые водители предпочитают устанавливать линзовые противотуманки, предпочитая более направленное освещение дороги и возможность обходиться без дальнего света в пути.
Какие лучше? Решать вам, но в дождь свет, отражающийся от мокрого асфальта, слепит встречных водителей. Я не думаю, что кто-то хочет лобового столкновения из-за его пижонства. В соответствии с пунктом 19.4 ПДД противотуманные фары разрешается использовать днем вместо ближнего света, поэтому использование в них более слабых ламп намного экономичнее, чем эксплуатация более часто перегорающих и дорогих ламп в основной передние фары.
До свидания, дорогие друзья. Я с нетерпением жду ваших отзывов.
