Вопрос о том, следует ли оснастить автомобиль электростеклоподъемниками (ЭСП) давно уже не стоит – ЭСП намного повышают комфортность и безопасность вождения автомобиля. К тому же, и цена на эти устройства, которые, давно перешли из разряда «роскошь» в разряд «необходимость», вовсе не обременительна для личного бюджета. Одной из наиболее популярных на российском рынке марок ЭСП является «BERKUT» – электростеклоподъёмники, производимые на заводе «Прогресс-АвтоТехОборудование» в г. Ижевск, и предназначаются они для установки на все серийные отечественные легковые автомобили – ВАЗ, ГАЗ, ИЖ, «Нива», а также на микроавтобусы и грузовики «Газель», «Соболь» и «Баргузин».

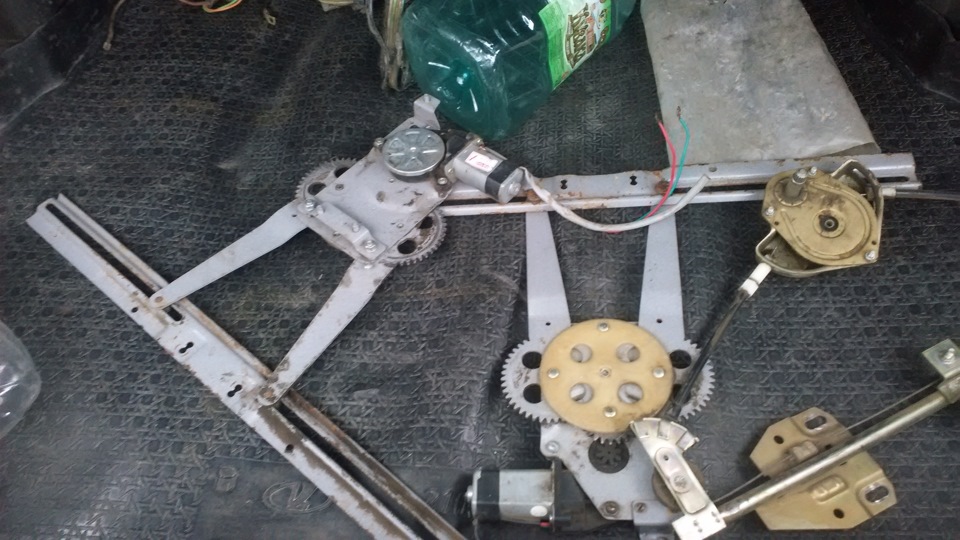

Комплектация и внешний вид ЭСП «BERKUT» нас порадовали. Произведенные на оборонном заводе металлические механизмы выглядели очень достойно. Завод изготовитель неспроста отдал предпочтение именно этому механизму с шарнирно-связанными рычагами, ведь именно такой способ поднятия стекла практикуется на самых известных европейских марках машин. Электростеклоподъёмники «BERKUT» комплектуются, как современным мотор-редуктором ПТ-060, который собирается в Ижевске с использованием новейшей швейцарской технологии, так и моторами BOSCH (Германия) и Mabuchi (Япония).

Более того, производители позаботились о разных мелочах, — в комплект поставки вошла проводка, полностью пронумерованная в соответствии с электрической схемой, кнопки-переключатели, декоративные заглушки, дополнительный крепеж, и даже резиновые переходные манжеты из стойки в дверь.

Разочаровало только руководство по установке и эксплуатации, небольшая инструкция формата А4 выглядела как-то неубедительно. Типичная проблема отечественных производителей – продукт добротный, а как с ним работать конечному потребителю, заводы-изготовители не задумываются. Схема по установке скорее напомнила какой-то технологический чертёж для быстрой и отлаженной «конвейерной» сборки.

А что делать рядовым установщикам в сервисных центрах, особенно, если сталкиваются с данным видом ЭСП впервые?!

Об этом свидетельствовало и полученное редакцией письмо, в котором установщик одного из подмосковных автосервисов обратился к нам с вопросом по поводу некоторых нюансов, связанных с установкой «BERKUT’а».

Поэтому наш журнал решил – совместно с компанией «ТАНИ», которая является эксклюзивным дистрибьютером торговой марки «BERKUT», а также компанией «МЕРС-секьюрити» — другом и партнером по бизнесу, начать серию иллюстрированных специализированных статей по установке ЭСП «BERKUT» в помощь нашим читателям!

Репортаж был проведен в установочном центре компании «МЕРС-секьюрити», где в качестве машины был выбран ВАЗ-21099i, а работал с ней Александр Алексеев, консультировал журналиста Наумов Олег.

Процесс установки «BERKUT» на ВАЗ 2108-2109-21099

Время установки: 50-60 мин. (на одну дверь), т.е., если установкой ЭСП на две двери занимается один человек, то этот процесс займёт 2-2,5 часа.

Вставка 1: Необходимые инструменты:

1. Отвертки: крестовая и шлицевая.
2. Пассатижи, кусачки.
3. Ключ х8, х10.
4. Съёмник пистонов (универсальный ключ для снятия обшивки).
5. Нож универсальный.
6. Протяжка (гибкая стальная проволочка с петелькой для протяжки проводов).

Вставка 2: Расходные материалы:

1. Изолента Motequs MQS 25х19
2. Смазка силиконовая ABRO AB-80
3. Провод медный двойной многожильный 1–1,5 м, сечением не мене 1 кв. мм.
4. Cкотч.

1) Перед началом установочных работ следует отключить питание от аккумулятора, если это сделать нельзя, из-за нарушения работы бортового компьютера, настроек аудио-видео аппаратуры и других устройств, рекомендуется на время монтажных работ удалить предохранители силовых цепей (цепь прикуривателя и освещения автомобиля).



2) Далее производится снятие обивки двери.
Совет: Обивка двери в автомобилях 09-го семейства снимается довольно просто, но для неопытных установщиков рекомендуется пользоваться универсальным съёмником крепежных пистонов либо купить запасные!!!

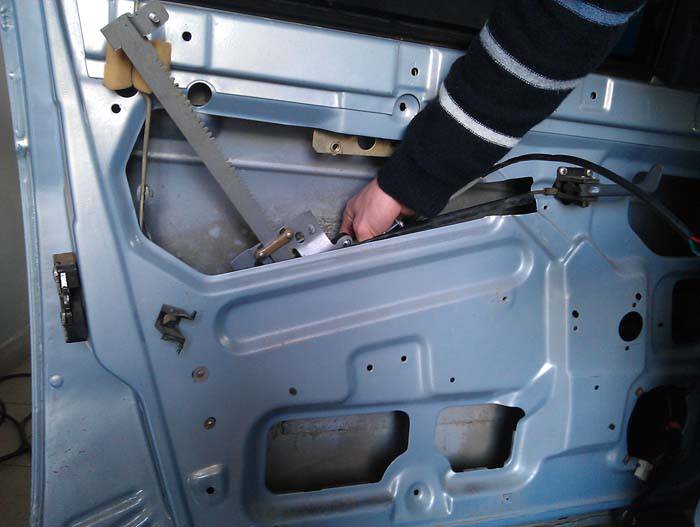

3) Зафиксировав стекло в доступном для инструмента положении, следует произвести демонтаж штатного механизма поднятия стекла.
Совет: Зафиксировать стекло можно подручными материалами, например, скотч!!!

4) Затем требуется удалить резиновые заглушки из отверстий под кабельные выводы (переходные резиновые манжеты), а также снять боковые обивки под панелью приборов.
Совет: Боковые обивки можно не снимать, доступ может быть осуществлен свободно, через специальные отверстия. Но в этом случае понадобится протяжка – в канал стойки протащить провод без нее будет не просто.

5) Присоединить болтами М6 регулировочную пластину 1, к кронштейну стекла, предварительно установив в наклонный паз пластины прижим 2 из комплекта монтажных частей

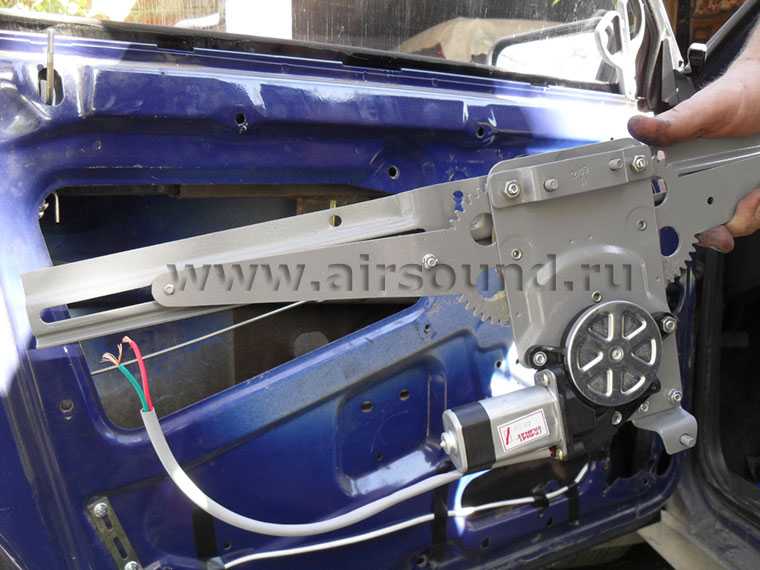

6) Вставить в верхнее технологическое отверстие двери электростеклоподъёмник (ЭСП) в сложенном виде (фото 5.) , и закрепить привод ЭСП тремя гайками М6 со стопорными шайбами в штатные отверстия 6. Короткую направляющую закрепить винтом М6х10 и гайкой М6 со стопорной шайбой, винт установить в среднее резьбовое отверстие 3 короткой направляющей.



7) Снять две декоративные заглушки на передней панели справа от прикуривателя для установки переключателей, и отсоединив провод от прикуривателя, в разрыв вставить кабель питания ЭСП и подсоединить его к выводам переключателей, как показано на схеме 1.

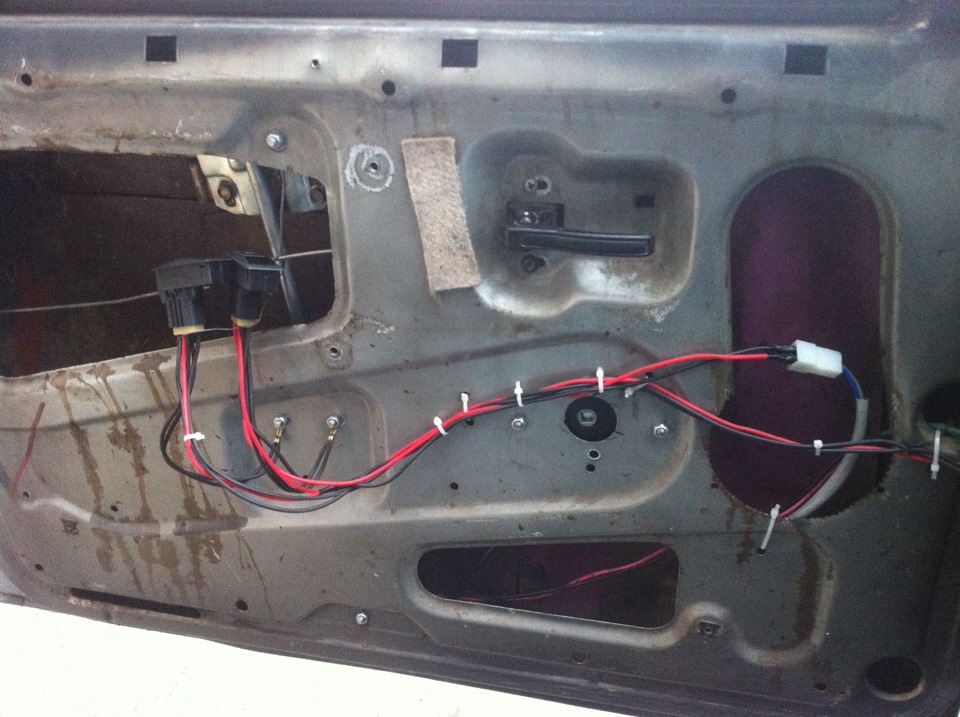

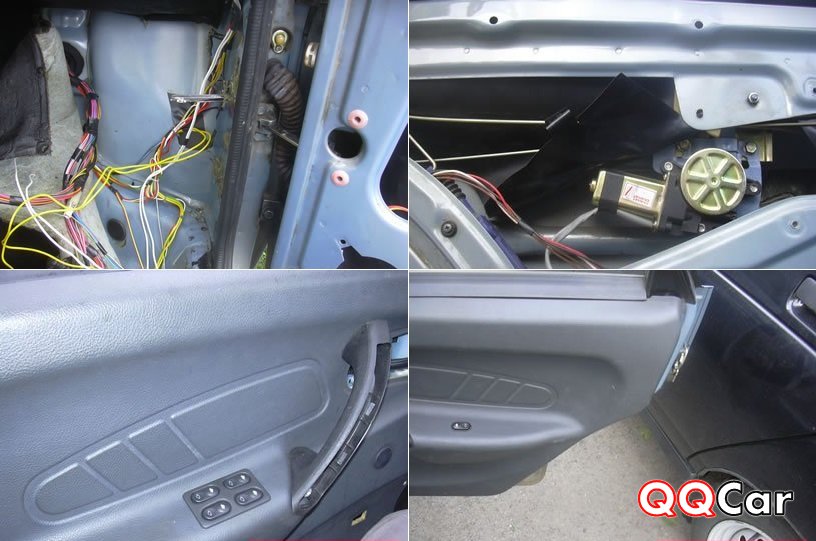

8) Через отверстия в стойках дверей и дверях, через резиновые переходные манжеты протянуть кабели, манжеты закрепить в стойках дверей (фото 8.). Подключение кабелей выполнить согласно схеме 1.

Внимание!!! Провода расположенные внутри двери, в том числе к электродвигателю, не должны касаться подвижных частей ЭСП.

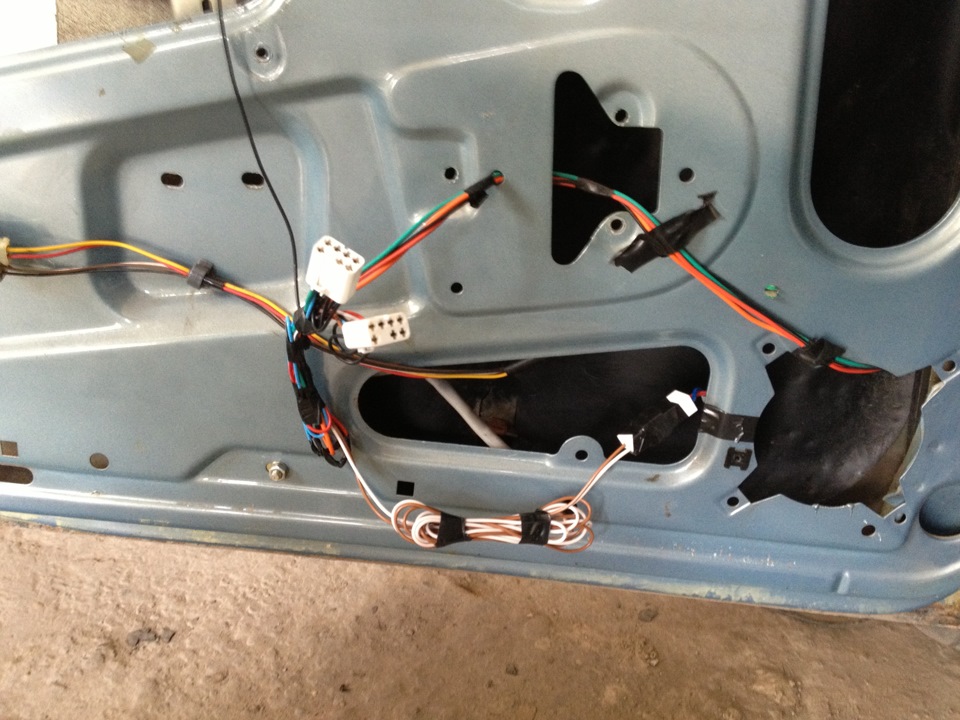

Совет: Провода необходимо закрепить во внутренней части двери скотчем или изолентой. Это позволит избежать неприятных резонансных эффектов и воспрепятствует попаданию проводов под стеклоподъемник.

9) Подключить питание от аккумулятора и включить габаритные огни автомобиля, — проверить правильность подключения ЭСП и работу клавиш с подсветкой. Если подсветка переключателя ЭСП не включилась, то необходимо поменять местами гнезда на контактах 3 и 6 переключателя. Выключить габаритные огни.

10) Перевести рычажную систему ЭСП в удобное положение для крепления стекла. Через пазы 4 длинной направляющей, соединить ЭСП с регулировочной пластиной присоединенной к стеклу, и закрепить гайками М6 со стопорными шайбами. Ослабить гайки на длинной направляющей. Прижав стекло к направляющей двери, затянуть их.

Совет: Перевод рычажной системы в удобное для крепления стекла положение может быть осуществлен с помощью альтернативного источника питания. Но самый простой путь – использовать для этого двойной провод и штатный автомобильный аккумулятор.

11) Пробным включением проверить работоспособность стеклоподъёмников (стекло не должно выходить из направляющих, перемещаться без рывков и заеданий).

Внимание!!! Если стекло выходит из пазов направляющих, ослабить гайки, крепящие регулировочную пластину, закрепить короткую направляющую в крайнее верхнее отверстие (фото 6.

) Если стекло перемещается в направляющих с чрезмерным усилием, срабатывает отсечка по току в электроприводе. Требуется ослабить гайки, крепящие регулировочную пластину, закрепить короткую направляющую в нижнее отверстие. Прижав стекло к направляющей двери затянуть гайки, крепящие регулировочную пластину.

Прогнать стекло из крайнего нижнего положения в крайнее верхнее положение, стекло не должно выходить из пазов направляющих. После прогона 2-3 раза!!, весь крепеж закрепить окончательно.

Совет: Если имеем дело с не новым автомобилем, то настоятельно рекомендуется воспользоваться силиконовым спреем, — стекло в уплотнителе будет ходить гораздо легче!

12) Установить штатные детали обшивки на свои места. Вставить переключатели в отверстия



Источник: Журнал «Мастер 12 Вольт» сентябрь 2004

Установка электрических стеклоподъёмников на ВАЗ 2109, 2108, 99

Лето. Жара. Поездки по городу на автомобиле без кондиционера превращаются в пытку.

Оставив машину на солнце минут на десять, возвращаешься в нее словно в преисподнюю. И первым делом опускаешь стекла — свое и пассажирское, чтобы лучше продувало. Крутить ручки приходится по многу раз в день. Вот тут-то и понимаешь, насколько удобнее электрические стеклоподъемники. К электрификации подъемников мы уже обращались на примере универсальных накладных приводов Веnхоn (см. АР № 22, 1995). Сегодня же мы расскажем о встроенных электроподъемниках Electric-life итальянского происхождения. Попробовать установить их мы решили на редакционный ВАЗ-2109.

МОНТАЖ

Заглянем в инструкцию. Она предельно лаконична — три странички со схемами и текстом на пяти языках.

Монтаж начинаем с правой двери. Сняв обивку, демонтируем штатный стеклоподъемник, предварительно плотно закрыв стекло. На его место устанавливаем электроподъемник, используя имеющиеся в каркасе двери отверстия. Вопреки опасениям, все сразу же точно совпало — и не потребовалось никакой подгонки.

Теперь осталось закрепить обивку на прежнее место и пропустить провода через кожух, уже установленный на нашей «девятке» при монтаже сигнализации.

На «обслуживание» одной двери один человек затратил 20 минут, так что потери времени пока минимальны. Но со второй дверью пришлось повозиться дольше — здесь не оказалось одного нужного отверстия в каркасе двери.

КОНСТРУКЦИЯ

Встроенные электроприводы стеклоподъемников можно разделить на два типа: первый, более простой, представляет собой электродвигатель с переходными деталями, приводящий в движение штатный механизм обычного стеклоподъемника. Второй тип — это уже полностью оригинальный механизм электроподъемника, устанавливаемый взамен заводского. Система Electric-life относится ко второму типу и потому предназначена для установки на определенные модели автомобиля. Из отечественных это ВАЗ-2108, 09, 099, Нива и Волга. Недавно появились комплекты для М-2141. Кстати, один комплект предназначен для электрификации лишь двух стеклоподъемников, а задним пассажирам, скажем, в «девятке» придется попрежнему работать руками.

Из-за «индивидуального» подхода к автомобилю схема механизма подъемника может быть разной для разных моделей. Используются рычажный, тросовый или червячный механизмы. Для «девятки» выбрана схема с червячным приводом. Кроме самих механизмов в комплект входят все необходимые провода, две клавиши, крепеж и заглушки на обивку двери, закрывающие бесполезное теперь отверстие для вала механического стеклоподъемника. Кроме того, есть удобные шланги-кембрики, защищающие провода на стыке двери и кузова.

На ВАЗ-2109 с «низкой» панелью оптимальным местом для клавиш стала консоль. Для других вариантов установки необходимо иметь три кнопки, а не две.

Кстати…

Накладные универсальные электростеклоподъемники Веnхоn, установленные на редакционный ВАЗ-2108 (см. АР № 22, 1995) зарекомендовали себя с хорошей стороны. За восемь месяцев не было отмечено ни одного случая отказа или поломки. И во время русских морозов продукция из Сингапура не ударила лицом в снег. При температуре минус 25 — 30°С примерзшее к уплотнителю стекло удавалось все же опустить с четвертой-пятой попытки, причем без прогрева салона. Пробег автомобиля за это время составил 30 тыс. км.

Теперь, когда с электроприводами покончено, остается установить кнопки управления и подключиться к бортовой сети автомобиля. Тут-то и случилась заминка. Дело в том, что в комплекте для ВАЗ-2109 всего две клавиши, и их надо устанавливать в месте, доступном и водителю, и переднему пассажиру. Иначе часть преимуществ электростеклоподъемников теряется. На автомобиле с «высокой» передней панелью это сделать проще — там свободного места на центральной консоли больше. Но у нашей машинки панель низкая. В конце концов решено было пристроить панельку с двумя клавишами справа от кнопки включения обогрева заднего стекла, слегка расширив имеющееся там отверстие.

Здесь же отметим, что подобных проблем при установке подъемников Electric-life на ВАЗ-2108 или Ниву не возникнет — там в комплект входят три клавиши: две — на подлокотник водительской двери и одна — на подлокотник пассажирской.

Последний шаг, подключение к бортовой сети, проблем не вызвал. Все просто: красный провод — на «плюс», черный — на «массу» и еще один — на подсветку для освещения клавиш в темное время суток.

«Ожившие» стекла передних дверей стали наградой за трехчасовую работу.

На месте привычной рукоятки осталась лишь заглушка

Алгоритм прост: нажимаешь на верхнюю часть клавиши — стекло поднимается, на нижнюю часть — опускается. Автоматического режима нет, то есть при отпускании клавиши стекло останавливается. Есть и защита от «дурака»: если при полностью закрытом или открытом стекле удерживать клавишу в нажатом состоянии, то срабатывает многоразовый предохранитель, отключающий подачу питания на электромотор подъемника.

Скорость движения стекла нареканий не вызывает. При закрытии-открытии окон не наблюдается заеданий и рывков. По шумности Electric-life ничем не отличается от электроподъемников на иномарках — все тихо и комфортно.
