Как произвести регулировку холостого хода можно почитать здесь.

Если провалы не пропадают, следует проверить исправность всех систем карбюратора и системы зажигания.

Если Вы хотите получить более динамичные характеристики автомобиля, то можно заменить распылитель ускорительного насоса. Заменяем родной распылитель с двумя «носиками» на одинарный «Нивовский» (ставится в карбюратор Солекс 21073, номер жиклера 45).

Помимо доработки карбюратора, на динамические характеристики автомобиля и его экономичность сильно влияет правильно выставленный угол опережения зажигания.

Источники

• zen.yandex.ru/media/id/5c2f122341a41d00aa91a83a/solex-21083-na-jiguli-5e3d46dd752afd17000a9b21
• jprosto.ru/kak-postavit-karbyurator-2108-na-vaz-2107/
• drive2.com/l/489992410189791277/
• drive2. ru/l/538867076433969193/

Установка карбюратора Солекс ВАЗ 21083 на ВАЗ 2106

Содержание:

• 1 Карбюратор 2106
• 2 Карбюратор ВАЗ 21083
• 3 Порядок установки
• 4 Настройка
• 5 Итог

Среди автолюбителей, ходит много споров на счет того, что будет, если на ВАЗ 2106, поставить карбюратор «Солекс», с автомобиля ВАЗ 21083. Какие улучшения появятся в технических характеристиках двигателя, или наоборот, чем придется пожертвовать. Давайте рассмотрим, что даст установка карбюратора «Солекс» на автомобиль ВАЗ 2106.

Карбюратор 2106

Штатным вариантом, применяемым на двигателе Шестерки, является образец «Озон». Это двухкамерный карбюратор, с падающим воздушным потоком, эмульсионного типа. Технические характеристики двигателя, при его работе, выдавали 75 лошадиных сил, а максимальная скорость была 155 км/час. Время разгона до сотни – 16 секунд.

Приемистость двигателя хорошая, но при резком нажатии на педаль газа, автомобиль сначала давился, а потом начинал ехать. Это объяснялось тем, что в поплавковой камере Озона, уровень топлива был недостаточным, и при резком разгоне его не хватало.

Автовладельцы ВАЗ 2106, ломали голову над вопросом, какой карбюратор лучше поставить, чтоб приемистость двигателя повысилась, при этом имея минимальные потери. Большинство мнений сошлось на том, что установка «Солекс» с ВАЗ 21083, будет оптимальным вариантом.

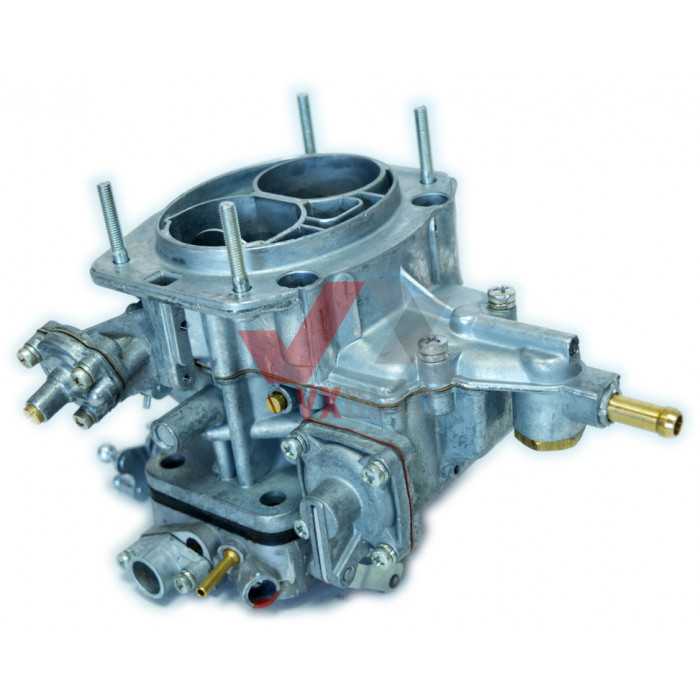

Карбюратор ВАЗ 21083

Характеристики не особо лучше, чем у ВАЗ 2106. Но, это объясняется другим строением двигателя. А вот, что покажет нам «Шестерка», в комплектации с данным карбюратором.

Порядок установки

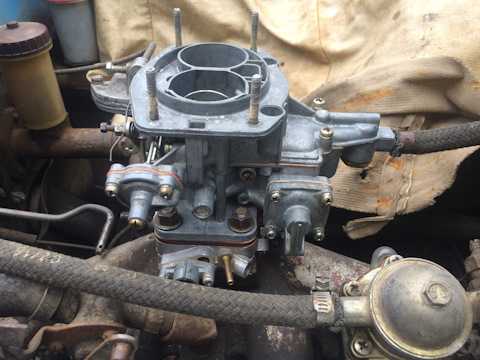

Карбюратор «Солекс», абсолютно подходит по креплению, на двигатель ВАЗ 2106. Поскольку отличается само устройство, Вам понадобится докупить некоторые детали, для того, чтоб установка прошла успешно, и двигатель исправно работал. Список деталей включает в себя следующие элементы:

• 2 паронитовые прокладки и 1 бумажную;
• 1 метр шланга, для подачи топлива;
• Карбюратор, обязательно с кулисой;
• Набор ключей, отвертки и остальные слесарные принадлежности.

Теперь, можно приступить к работе. Перед тем, как поставить «Солекс» на ВАЗ 2106, очистите место, где соединяется карбюратор «Озон» с двигателем. Это делается для того, что при снятии, мусор не попал в двигатель. Далее, отсоединяем все шланги и тросики.

Далее, откручиваем крепления, и снимаем «Озон» с двигателя. Перед тем, как поставить карбюратор с ВАЗ 21083, зачистите место крепления. После, нанесите герметик, и положите прокладку. Прокладки должны лежать в таком порядке: тонкая, толстая и тонкая.

Когда посадочное место будет готово, разберите «Солекс» на две части. Это облегчит Вам его установку. Первым делом, поставьте кулису с карбюратора ВАЗ 21083 на 2106, так как это ключевой элемент, необходимый для начала установки. На него, уже можно ставить сам «Солекс».

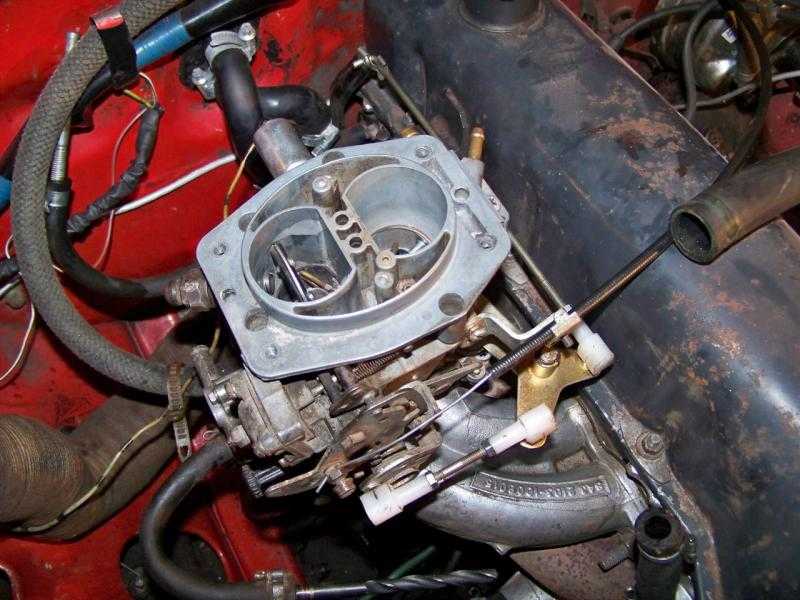

Теперь, подсоединяем все тросики и шланги. Начинаем с троса дроссельной заслонки. Его необходимо выставить на нужную длину, которой хватит для его подключения. Следующим в очереди, является шланг топливной системы. Перед его установкой, стоит учесть, что на ВАЗ 21083, он длиннее, чем на 2106, поэтому Вам пригодится заранее подготовленный метровый шланг. Один его наконечник, наденьте на выход топливной системы, а второй, на вход в карбюратор. Перед тем, как надевать второй конец, его лучше обрезать, чтоб он не болтался свободно в подкапотном пространстве. Также, помните, чем длиннее будет шланг, тем больше в нем будет топлива, и соответственно веса. Это может спровоцировать его отсоединение, и возможно даже воспламенение двигателя.

Подключаем и настраиваем штанги

Далее, подсоединяем один конец обратки к фильтру тонкой очистки, не забываем установить в него клапан. Второй конец надеть на карбюратор. Надеваем все пружины на свои места (их можно не менять на новые). После того, как все шланги и тросы будут на своих местах, нужно будет побеспокоится о холостом ходе. Для этого, установите электромагнитный клапан.

Последний штрих – надеваем верхнюю часть карбюратора, и закручиваем гайки крепления. Теперь, Ваш «Солекс» готов к использованию.

Настройка

Перед тем, как начать эксплуатацию карбюратора с ВАЗ 21083, на автомобиле ВАЗ 2106, его необходимо настроить.

Для того, чтоб смесь приготавливалась лучше, и Вам было легче проводить регулировку, поставьте автомобиль на ровной местности, без наклонов. Заведите двигатель, и протестируйте его на высоких и низких оборотах. Это даст Вам понять, на какой режим двигатель получает нормальную смесь, а на какой требует настройки.

После того, как двигатель немного поработает на новом карбюраторе, и заполнит его камеры бензином, Вам нужно будет проверить, какой в них постоянный уровень. Для этого, снимите крышку с карбюратора, и с помощью штангенциркуля, отмерьте расстояние от уровня топлива до верхнего края поплавковой камеры. Лучше всего, если уровень будет от 23 до 25 мм. В таком случае, карбюратор не будет заливать свечи, и глохнуть на холостом ходу.

Для регулировки уровня топлива, просто согните поплавок в нужном направлении (вверх или вниз).

На ВАЗ 21083, правильная смесь получается при таких настройках:

• Винт количества: 1,5 – 2 оборота;
• Винт качества: 4 – 4,5 оборота.

Итог

После установки, характеристики двигателя «Шестерки», приобретут несколько плюсов и минусов.

Плюсы в том, что двигатель будет более приемистым, повысится максимальная скорость (до 160 -165 км/час), и уменьшится время разгона до первой сотни (вместо 15 секунд – 13). На номинальную мощность, модернизация повлияет не значительно, увеличив ее на 5 – 10 л.с.

К минусам, можно отнести только одно качество – расход топлива. При нормально, не экономной езде в городском цикле, он повысится на 1 — 1,5 литра.

Общий вывод такой: установка данного карбюратора – вещь нужная, так как за цену 1 — 1,5 л, на 100 километров, Вы получите больше комфорта при езде.

Установка карбюратора Солекс на двигатель 2108, 2109, 21099

Устанавливаем карбюратор Солекс на двигатель автомобилей ВАЗ 2108, 2109, 21099  после его снятия для ремонта или при установке нового карбюратора.

Необходимые инструменты

— Ключ на «13», для затяжки гаек крепления карбюратора. Удобнее всего применять торцевой ключ или головку с воротком.

— Два ключа на «8» для винтов фиксации тяги привода воздушной заслонки карбюратора и его оболочки

— Крестовая отвертка, для заворачивания винтов крышки карбюратора и затягивания креплений хомутов шлангов и трубок.

Предварительные работы

— Очищаем от загрязнений впускной коллектор и площадку на нем под установку карбюратора.

— Проверяем шпильки крепления карбюратора на впускном коллекторе двигателя (состояние резьбы, надежность фиксации).

— Снимаем верхнюю часть (крышку) карбюратора.

Можно этого и не делать, но при снятой крышке лучше доступ к гайкам крепления карбюратора.

Порядок установки карбюратора Солекс на двигатель автомобилей ВАЗ 2108, 2109, 21099

1. Устанавливаем три прокладки под карбюратор.

В таком порядке: уплотнительная прокладка, теплоизоляционная проставка, уплотнительная прокладка.

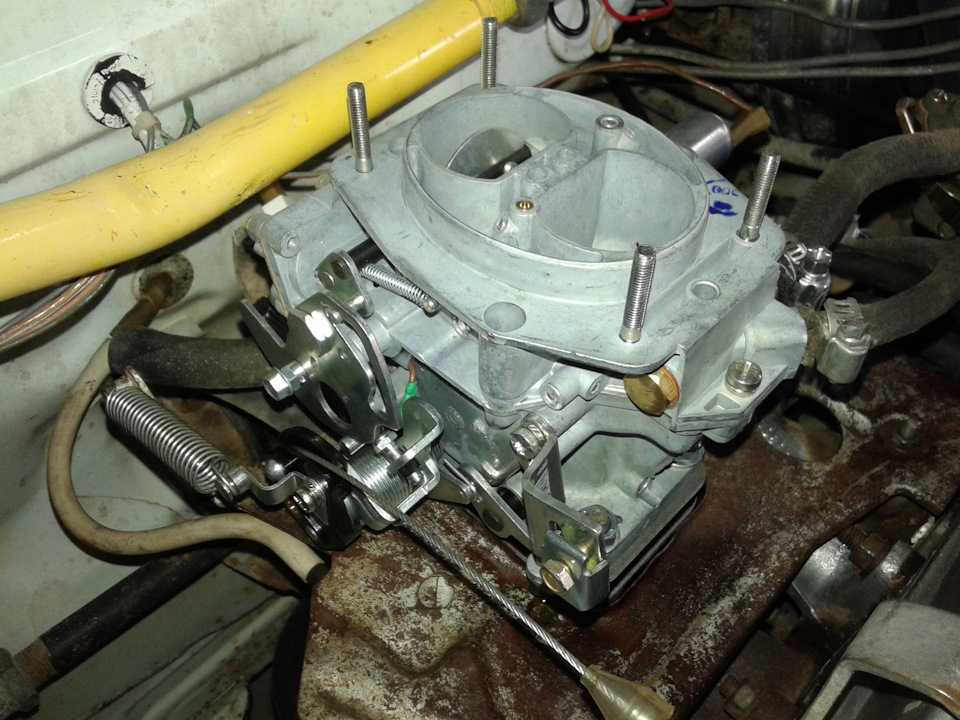

2. Устанавливаем корпус карбюратора на впускной коллектор.

Одеваем его отверстиями в флянце на шпильки и опускаем до упора вниз. Поплавковая камера карбюратора при этом должна быть обращена к носовой части автомобиля. Наворачиваем на шпильки гайки крепления карбюратора и затягиваем их крест-накрест, в несколько проходов ключом на «13». Момент затяжки 3-4 Н.м.

3. Прикрепляем блок подогрева карбюратора.

Закрепляем его на карбюраторе винтом. В случае если с блока подогрева снимались шланги, устанавливаем их на патрубки блока и крепим хомутами.

4.

При установке аккуратно опускаем поплавки в поплавковую камеру, стараясь не погнуть их рычаги и не изменить их положения. Крышку крепим пятью винтами при помощи крестовой отвертки. Затягиваем крест-накрест.

5. Присоединяем топливные шланги.

Их всего два: толстый шланг – топливоподающая магистраль, надевается на толстый топливный штуцер карбюратора. Тонкий – «обратка» (обратная магистраль), одевается на тонкий топливный штуцер карбюратора. Крепление хомутами, которые нужно надеть в не затянутом состоянии на шланги до их установки на штуцеры. Затягиваем хомуты крестовой отверткой, можно так же использовать накидной ключ на «7» или «8».

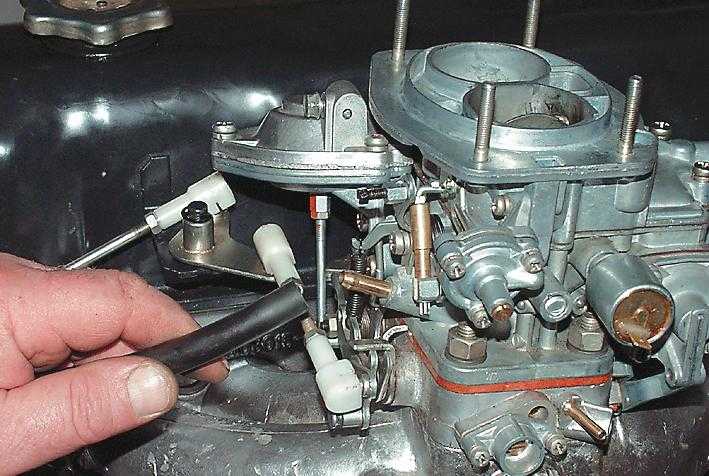

6. Присоединяем шланг малой ветви вентиляции картера двигателя.

Шланг идет от штуцера на клапанной крышке к отдельному штуцеру на корпусе карбюратора. Крепить его хомутами не обязательно.

Присоединяем шланг малой ветви системы вентиляции картера
hr>

7. Присоединяем трубку от вакуумного регулятора опережения зажигания.

Трубка идет от штуцера корпуса вакуумного регулятора опережения зажигания на трамблере и до штуцера на корпусе карбюратора. Крепить хомутами трубку не нужно.

8. Присоединяем тросовый привод дроссельных заслонок.

Поворачиваем сектор привода дроссельной заслонки по часовой стрелке. Продеваем наконечник троса привода в отверстие в секторе и пускаем трос по имеющейся на нем выемке. Надеваем возвратную пружину одним краем на сектор, другим на кронштейн. Возможно, придется отрегулировать натяжение троса. См. «Регулировка привода дроссельной заслонки первой камеры карбюратора Солекс».

9. Присоединяем тягу привода воздушной заслонки карбюратора Солекс.

Утапливаем рукоятку привода до упора в салоне автомобиля, устанавливаем воздушную заслонку карбюратора строго вертикально (заслонка открыта). Присоединяем наконечник тяги привода к рычагу управления воздушной заслонкой, вдев его в бобышку на рычаге и затянув фиксирующим винтом (применяем два ключа на «8»). Оболочку тяги зажимаем в фиксаторе на кронштейне карбюратора. При этом край оболочки должен находиться в 10 мм от кромки рычага управления воздушной заслонкой. Проверяем работу привода воздушной заслонки и при необходимости регулируем его.

10. Присоединяем наконечник провода к выводу электромагнитного клапана карбюратора.

11. Присоединяем наконечник провода к выводу винта-датчика холостого хода.

Все, карбюратор Солекс установлен на двигатель и готов к работе. Остается запустить двигатель и отрегулировать его работу на холостых оборотах винтами «качества» и «количества» карбюратора.

После проверки и настройки карбюратора устанавливаем корпус воздушного фильтра двигателя.

Примечания и дополнения

— Установка карбюраторов Солекс на двигатели автомобилей ВАЗ 2104, 2105, 2107, 2121 имеет некоторые особенности, которые будут рассмотрены отдельно.

Еще статьи по карбюраторам Солекс 2108, 21081, 21083

— Винт качества топливной смеси Солекс 21083

— Схема карбюратора Солекс 2108, 21081, 21083

— Разборка карбюратора Солекс 2108, 21081, 21083

— Двигатели 21083 и 2111 автомобилей ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!

Установка карбюратора Солекс 21083 на ВАЗ 2107

Правила установки, ремонта и регулировки карбюратора Солекс на автомобиле ВАЗ-2107

Содержание

• Введение
• Что может пригодиться для работы
• Подготовительные мероприятия
• Регулировка оборотов холостого хода
• Важные моменты регулировки
• Заключение
• Лада 4×4 3D ЗОЛОТО С АЛМАЗАМИ › Бортжурнал › Замена карбюратора на Solex 21083 (ИНСТРУКЦИЯ)
• Тюнинг карбюратора солекс на ВАЗ 2107
• Правила установки, ремонта и регулировки карбюратора Солекс на автомобиле ВАЗ-2107
• Введение
• Что может пригодиться для работы
• Подготовительные мероприятия
• Регулировка оборотов холостого хода
• Важные моменты регулировки
• Заключение
• Совет 1: Как поставить карбюратор 2108 на ВАЗ 2107
• Совет 2: Как поставить карбюратор
• Совет 3: Как настроить карбюратор ваз
• Совет 4: Как сделать двигатель ваз мощнее
• Совет 5: Как поставить бесконтактное зажигание
• Совет 6: Как настроить карбюратор «Озон»
• Совет 7: Как улучшить карбюратор ВАЗ 2107
• Совет 8: Как настроить карбюратор на ВАЗ 21099
• Инструменты
• Регулировка карбюратора
• Регулировка холостого хода
• Совет 9: Как заменить карбюратор на моновпрыск
• Подготовка к монтажу системы моновпрыска
• Установка моновпрыска

Введение

Самым популярным карбюратором для ВАЗ-2107 является Солекс

С момента выхода в свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер. Но наибольшей популярностью пользовались и продолжают пользоваться карбюраторы фирмы Солекс. Рассмотрим регулировку и настройка карбюратора этой марки немного подробнее.

Что может пригодиться для работы

Если вдруг в работе двигателя автовладелец начал замечать некоторые изменения, например, «на горячую» он перестал запускаться или появилась неустойчивость оборотов на холостом ходу, — необходимо произвести правильную регулировку карбюратора ВАЗ, а также корректно отрегулировать холостой ход автомобиля.

Все настройки производятся для того, чтобы добиться устойчивой работы силового агрегата на холостом ходу с минимальной частотой вращения коленвала.

Чтобы определить частоту вращения коленчатого вала, может понадобиться тахометр. На некоторых автомобилях есть встроенный щиток приборов, среди которых есть специальное подключение для этого прибора. В подобной ситуации им целесообразно воспользоваться. В противном случае используют отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключать самостоятельный агрегат. Это будет гораздо удобнее в плане эксплуатации, кроме того, вся регулировка будет выполнена более точно и качественно.

Опытные автослесари, которые не одну собаку съели в этом деле, могут на слух производить регулировку. Чтобы вращать винт качества и винт количества, остальным мастерам, не обладающим большими познаниями, может понадобиться шлицевая отвёртка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автомобилиста интересует регулировка карбюратора Солекс ВАЗ-2107 своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85–90 градусов).

На следующем шаге нужно выжать до упора рукоятку приводного механизма воздушной заслонки, в народе называется это просто — «подсос». После этого заслонка, должна быть в положении, при котором воздушный канал полностью свободен, т. е. расположен по направлению движения воздуха.

Установка карбюратора СОЛЕКС на ВАЗ классика

в этом видео рассказывается как правильно,при минимальных финансовых и временных затратах установить…

Установка карбюратора Солекс на ваз классика (2106) ч.1

Сегодня Наиль Порошин расскажет и покажет основные нюансы установки 53-ого Карбюратора на Классику! Всем…

При наличии тахометра прибор должен быть подсоединён к заглушённому движку. В противном случае, при отсутствии агрегата, пункт следует пропустить. Плюсовая сторона устройства должна идти к катушке зажигания, а минусовая — к «массе» транспортного средства (кузову, мотору или минусу АКБ). Прежде чем подключать прибор, следует прочитать инструкцию по эксплуатации.

Последним действием должен стать запуск движка, включение дальнего света оптики и отопительного устройства.

Регулировка оборотов холостого хода

Осуществляемая своими руками настройка карбюратора Солекс на ВАЗ-2107 требует от производящего ремонт автолюбителя определённых знаний. Производитель рекомендует устанавливать в силовых агрегатах с карбюраторами 2108, 21081, 21083 компании Солекс обороты холостого хода, которые варьируются в пределах 750–800 в минуту. Очень важно добиться устойчивого функционирования системы в таком промежутке. Для этого необходимо вращать винт «количества» топливного раствора, одновременно выставляя частоту вращения

Настройка требуемой частоты вращения зачастую обуславливает необходимость срочного регулирования подстройки винта «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанном винте должна быть пластмассовая заглушка, установленная на заводе-изготовителе, — её целесообразно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии и того и другого инструмента в ненужную деталь можно ввинтить саморез, после чего всё извлечь.

• посредством шлицевой отвёртки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить до максимального предела частоту вращения коленчатого вала мотора. Поворачивать агрегат необходимо в разные стороны, пока не будет определено «правильное» положение винта по достижению максимального значения частоты. Можно проводить регулировку на слух или по тахометру;
• поставить винт «количества» топливного «раствора» в такое положение, чтобы обороты достигали 900 в минуту. Прокрутка винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего начинают сильно «прыгать» вверх обороты. В противном случае, если винт провернуть против часовой стрелки, дроссельная заслонка будет закрываться, а обороты — падать. Главная задача регулирующего положение винта — определить его оптимальное местонахождение;
• завернуть «краник качества», добившись от системы 800 об/мин.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того как прежнее устройство себя изжило или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулированием приспособления винт нужно по часовой стрелке закрутить до упора, после чего вывернуть на 3 оборота и только после этого приступить к регулировке.

Важные моменты регулировки

После того как устанавливаемый элемент конструкции обретёт оптимальное положение, необходимо понажимать педаль «газа»: автомобилист должен проверить функциональность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. Вместе с тем не должно быть резкого глушения движка, после того как педаль будет отпущена. При наличии негативных моментов придётся заново проводить регулировку карбюратора.

Подлежит проверке и содержание СО в выхлопных газах силового агрегата, согласно правилам, после подобных манипуляций оно должно уменьшиться. При идеальной работоспособности всех составляющих СО должно колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придётся дополнительно проверить силовой агрегат, так как подобные моменты свидетельствуют о том, что топливо «идёт» в смесительную камеру, минуя систему холостого хода. В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы его закрыть. Вместе с этим следует измерить диаметр отверстия жиклёра, который иногда больше нужного.

Заключение

Вышеописанные рекомендации помогут автовладельцу отечественного транспортного средства самостоятельно произвести регулировку или настройку карбюратора компании Солекс. Естественно, самостоятельная замена или ремонт агрегата позволяют сэкономить огромную сумму, однако при этом не следует забывать о том, что заменённую деталь нужно проверить на правильность установки и функциональность.

Лада 4×4 3D ЗОЛОТО С АЛМАЗАМИ › Бортжурнал › Замена карбюратора на Solex 21083 (ИНСТРУКЦИЯ)

Добрый день друзья!

Собрав двигатель я понял что старый карбер совсем мертвый и не поддается нормальной регулировке.

Решение найдено в инете в полном варианте с отчетом так что кому интересно все подробно читайте.

1. Чтобы исключить попадание грязи во впускной коллектор и устанавливаемый карбюратор, сперва следует вымыть моторный отсек.

2. Отсоединяем тяги и тросы привода штатного карбюратора «Озон», а также шланги системы подогрева и топливопроводы.

3. Для снятия кожуха троса привода воздушной заслонки с тыльной стороны панели «подсоса» вытаскиваем упругую скобу.

4. Аккуратно очищаем посадочную поверхность на коллекторе, избегая попадания грязи внутрь двигателя.

5. Наносим герметик для исключения подсоса воздуха (в случае наличия на посадочной площадке мелких раковин).

6. Устанавливаем прокладки по бутербродной схеме – тонкая-толстая-тонкая. Толстая прокладка обеспечивает теплоизоляцию.

7. Для удобства монтажа устанавливаем карбюратор без верхней крышки таким образом, чтобы привод дроссельной заслонки был спереди автомобиля.

8. Монтируем кулису тяг привода дроссельной заслонки со стороны крышки головки блока.

9. Чтобы исключить подклинивание заслонки при штатной пружине, на тяги лучше установить старые пластмассовые наконечники с разработанными посадочными гнездами.

10. Протягиваем трос привода воздушной заслонки над крышкой головки цилиндров, подгоняем его по длине, обрезая кожух, и подключаем к карбюратору.

11. Устанавливаем верхнюю крышку карбюратора, используя новую прокладку.

12. Подключаем к тройнику карбюратора шланги системы подогрева (от системы охлаждения) и вакуумного регулятора распределителя зажигания .

13. В топливопровод к фильтру тонкой очистки врезаем тройник и подсоединяем топливный шланг обратки карбюратора.

14. Врезаем в шланг обратки обратный клапан и подсоединяемся к карбюратору.

15. Штатную возвратную пружину цепляем за старую ось кулисы на крышке головки блока.

16. На период обкатки для приработки новых шаровых наконечников тяг привода дроссельной заслонки устанавливаем дополнительную пружину.

17. Подключаем электроклапан ЭПХХ к плюсовому контакту реле света.

18. Устанавливаем корпус воздушного фильтра, фильтрующий элемент и крышку, подключив к ним шланги отвода картерных газов.

ЕШЕ НЕМНОГО БУКВ! ПРИМЕЧАНИЕ.

На протяжении 30 лет выпуска «классических» заднеприводных ВАЗов их конструкция, в отличие от внешности, практически не изменилась. Поэтому автовладельцы постоянно пытаются их модернизировать, внедряя новые узлы и агрегаты от иномарок или более современных ВАЗов. Многих, например, не устраивает работа карбюратора «Озон», который не обеспечивает хорошей разгонной динамики, равномерного ускорения, малого расхода топлива и низкого уровня токсичности. В то же время все это под силу его «младшему брату» «Солексу». Именно поэтому многие заменяют родной карбюратор лицензионным «французом».

Какой «Солекс» выбрать?

Можно устанавливать как новый карбюратор (220 – 260 грн.), так и «бэушный» (80 – 120 грн. ). В последнем случае узел следует подвергнуть ревизии – вымыть, почистить, продуть каналы, отполировать диффузоры (с помощью нитки и пасты ГОИ). Желательно также установить новые жиклеры, прокладки и диафрагмы, изготовленные на Димитровградском автоагрегатном заводе (в состав «левых» ремкомплектов часто входят жиклеры с несоответствующими тарировочными размерами). Для эффективной работы диффузора с его деталей с помощью алмазного надфиля желательно удалить все заусеницы и выступы (дефекты литья), которые создают дополнительные завихрения воздуха, ухудшающие наполнение цилиндров свежим зарядом

Все карбюраторы «Солекс», кроме модификации 21073, имеют очень тонкие отверстия жиклеров, которые очень чувствительны к любому механическому мусору, попадающемуся в топливе. По этой причине фильтры тонкой очистки следует своевременно менять, а для большей надежности лучше установить фильтр от инжекторных систем питания. Это дороже, однако интервалы между обслуживаниями карбюратора заметно увеличатся (в 2-3 раза).

Если решено установить карбюратор «Солекс», в смету, помимо его стоимости, следует внести расходы (40-50 грн.) на приобретение дополнительных комплектующих (см. фото). Технология установки «Солекса» на ВАЗ-«классику» показана на схеме. Мы приводим самый простой способ модернизации – без подключения ЭПХХ – экономайзера принудительного холостого хода (о нем мы расскажем в одной из следующих публикаций). По утверждению специалистов, система ЭПХХ уменьшает расход топлива на 5-10%, однако часто выходит из строя, поэтому в целом снижает надежность карбюратора. Чтобы электроклапан не перекрывал подачу топлива при отсутствии блока ЭППХ, его пластмассовую иглу можно обрезать либо выдернуть из корпуса. Однако целесообразнее подключить клапан в схему электрооборудования, чтобы он открывал канал холостого хода только при включенном зажигании. Так удастся избежать продолжения работы двигателя после выключения зажигания в случае использования некачественного или низкоэтилированного бензина – источника детонации, перегрева и калильного зажигания.

При установке карбюратора от переднеприводных модификаций ВАЗ, имеющих топливопровод-обратку, штуцер возврата топлива можно заглушить пробкой или подключить через обратный клапан в цепь топливоподачи к фильтру тонкой очистки. Следуя советам специалистов, мы выбрали второй способ модернизации, который позволяет исключить перегрузку клапанного механизма карбюратора и нарушения в его работе.

После установки карбюратора и успешного запуска двигателя обязательно следует обратиться к специалистам для окончательной регулировки узла на предмет токсичности отработавших газов. Без этой операции, помимо повышения токсичности отработавших газов, может увеличиться расход топлива и ухудшиться динамика.

Тюнинг карбюратора солекс на ВАЗ 2107

В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваша ВАЗ 2107 может больше, то эта статья для вас.

На обычной «семёрке» ставится штатный карбюратор «Озон»:

Карбюрация в переводе с французского означает «смешивание», главной задачей карбюратора служит приготовление в нужной пропорции смеси воздуха с бензином.

Для этого у карбюратора имеются собственные устройства, отвечающие за его функции, такие, как:

• поддержание постоянного уровня бензина в поплавковой камере;
• система запуска двигателя и его прогрева;
• система холостого хода;
• ускорительный насос для обеспечения разгона;
• система главного дозирования, включающая в себя диффузор, распылитель смеси, жиклёры воздуха и топлива;
• обогатительный эконостат.

Как можно провести тюнинг карбюратора ВАЗ 2107 для улучшения тяговых характеристик двигателя?

• Можно убрать из вторичной камеры пружину, которая стоит внутри вакуумного привода заслонки. Смысл в том, что пневматический, «мягкий» привод переделывается в механический. Тогда при наборе скорости не будет характерного «провала», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшения динамики расход увеличится в среднем на 0,5 л/100 км. Компромиссное решение – обрезать у пружины 1-2 витка, что всё равно уменьшает время разгона.

• Вытаскиваем диффузор из первичной камеры с маленькой маркировкой 3,5 и меняем на такой же малый, но маркированный 4,5. Так как диффузор создаёт отрицательное давление и разряжает поток воздуха, то за ним устремляется поток топлива. Некоторые любители для того, чтобы получить спортивный стиль езды и пользоваться при этом карбюратором «Озон» дополнительно стачивают у диффузора надфилем край сверху и стенки под маленьким углом, чтобы поток воздуха дополнительно «завихрялся», для создания равномерного насыщения смеси.
  Но это вандализм, потому что на высоких скоростях смеси возникновение турбуленции «полощет» смесь и вызывает разницу давлений. Лучше, как на скоростных самолётах, до зеркального блеска полировать диффузоры.

• Можно заменить распылитель в ускорительном насосе, с 30 на 40, такой стоит на карбюраторе «Вебер» 2103. Это увеличивает разгон при трогании с места.

• Одна из главных модификаций карбюратора заключается в изменении размера отверстий жиклёров. Внимание! Размеры жиклёров даны для карбюраторов 2107-1107010 и 2107-1107010-20.
• Работаем в первичной камере: ставим главный топливный жиклёр на 125, (обычный – 112)главный воздушный на 150 остаётся.


После этого динамика ещё немного улучшилась.

• Чтобы «ввалить» ещё мощи, задействуем жиклёры вторичной камеры. Меняем сразу оба: главный воздушный – с 150 на 190 (рис. 6) и главный топливный жиклёр со штатного 150 на 162 (рис. 7),. Их нужно искать на «Вебере» 2106.


В итоге этих замен мы получаем достаточно хорошую приёмистость на второй половине хода педали газа, до 6 тыс. оборотов и выше. Расход топлива возрастает, где – то на 1 – 1,5 т/100 км. Пользоваться этим можно в знакомой ситуации: во время затяжного обгона длинномера показалась встречка; нужно ускоряться, а запаса педали газа уже вроде недостаточно. Именно тогда нужно воспользоваться более мощным потоком тюнингованных жиклёров, возникает эффект «псевдотурбонаддува».

Теперь при движении по городским дорогам мы получили динамику, как у «девятки», и можно не «топить в пол» на светофоре, если в зеркало заднего вида заметили за вами нервную «крутую тачку».

В заключение можно резюмировать преимущества и недостатки старого «Озона», вспомнить про карбюратор «Солекс».

• По нашему мнению, именно на «Самарах» есть элемент недостаточной надёжности этого карбюратора («Солекс»), рывки и «ямы» в работе двигателя,
• низкокачественный электромагнитный клапан, нуждающийся в частом ремонте.
• Для максимального тюнинга «Солекса» вообще требуется расточка второй камеры.
• «Озон» же практически не нуждается в настройке чаще, чем 1 раз в год.
• Кроме того, именно «Солекс» изначально рассчитан на поперечный двигатель с объёмом 1,5 л.
• Установка карбюратора «Солекс» на ВАЗ 21074, например, способна «придушить» работу двигателя на высоких оборотах.
• Кроме того, у карбюратора «Солекс» нет независимой системы холостого хода, а Озон имеет.

Правила установки, ремонта и регулировки карбюратора Солекс на автомобиле ВАЗ-2107

Введение

Самым популярным карбюратором для ВАЗ-2107 является Солекс

С момента выхода в свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер. Но наибольшей популярностью пользовались и продолжают пользоваться карбюраторы фирмы Солекс. Рассмотрим регулировку и настройка карбюратора этой марки немного подробнее.

Что может пригодиться для работы

Если вдруг в работе двигателя автовладелец начал замечать некоторые изменения, например, «на горячую» он перестал запускаться или появилась неустойчивость оборотов на холостом ходу, — необходимо произвести правильную регулировку карбюратора ВАЗ, а также корректно отрегулировать холостой ход автомобиля.

Все настройки производятся для того, чтобы добиться устойчивой работы силового агрегата на холостом ходу с минимальной частотой вращения коленвала.

Чтобы определить частоту вращения коленчатого вала, может понадобиться тахометр. На некоторых автомобилях есть встроенный щиток приборов, среди которых есть специальное подключение для этого прибора. В подобной ситуации им целесообразно воспользоваться. В противном случае используют отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключать самостоятельный агрегат. Это будет гораздо удобнее в плане эксплуатации, кроме того, вся регулировка будет выполнена более точно и качественно.

Опытные автослесари, которые не одну собаку съели в этом деле, могут на слух производить регулировку. Чтобы вращать винт качества и винт количества, остальным мастерам, не обладающим большими познаниями, может понадобиться шлицевая отвёртка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автомобилиста интересует регулировка карбюратора Солекс ВАЗ-2107 своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85–90 градусов).

На следующем шаге нужно выжать до упора рукоятку приводного механизма воздушной заслонки, в народе называется это просто — «подсос». После этого заслонка, должна быть в положении, при котором воздушный канал полностью свободен, т. е. расположен по направлению движения воздуха.

При наличии тахометра прибор должен быть подсоединён к заглушённому движку. В противном случае, при отсутствии агрегата, пункт следует пропустить. Плюсовая сторона устройства должна идти к катушке зажигания, а минусовая — к «массе» транспортного средства (кузову, мотору или минусу АКБ). Прежде чем подключать прибор, следует прочитать инструкцию по эксплуатации.

Последним действием должен стать запуск движка, включение дальнего света оптики и отопительного устройства.

Регулировка оборотов холостого хода

Настройка требуемой частоты вращения зачастую обуславливает необходимость срочного регулирования подстройки винта «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанном винте должна быть пластмассовая заглушка, установленная на заводе-изготовителе, — её целесообразно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии и того и другого инструмента в ненужную деталь можно ввинтить саморез, после чего всё извлечь.

• посредством шлицевой отвёртки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить до максимального предела частоту вращения коленчатого вала мотора. Поворачивать агрегат необходимо в разные стороны, пока не будет определено «правильное» положение винта по достижению максимального значения частоты. Можно проводить регулировку на слух или по тахометру;
• поставить винт «количества» топливного «раствора» в такое положение, чтобы обороты достигали 900 в минуту. Прокрутка винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего начинают сильно «прыгать» вверх обороты. В противном случае, если винт провернуть против часовой стрелки, дроссельная заслонка будет закрываться, а обороты — падать. Главная задача регулирующего положение винта — определить его оптимальное местонахождение;
• завернуть «краник качества», добившись от системы 800 об/мин.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того как прежнее устройство себя изжило или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулированием приспособления винт нужно по часовой стрелке закрутить до упора, после чего вывернуть на 3 оборота и только после этого приступить к регулировке.

Важные моменты регулировки

После того как устанавливаемый элемент конструкции обретёт оптимальное положение, необходимо понажимать педаль «газа»: автомобилист должен проверить функциональность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. Вместе с тем не должно быть резкого глушения движка, после того как педаль будет отпущена. При наличии негативных моментов придётся заново проводить регулировку карбюратора.

Подлежит проверке и содержание СО в выхлопных газах силового агрегата, согласно правилам, после подобных манипуляций оно должно уменьшиться. При идеальной работоспособности всех составляющих СО должно колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придётся дополнительно проверить силовой агрегат, так как подобные моменты свидетельствуют о том, что топливо «идёт» в смесительную камеру, минуя систему холостого хода. В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы его закрыть. Вместе с этим следует измерить диаметр отверстия жиклёра, который иногда больше нужного.

Заключение

Вышеописанные рекомендации помогут автовладельцу отечественного транспортного средства самостоятельно произвести регулировку или настройку карбюратора компании Солекс. Естественно, самостоятельная замена или ремонт агрегата позволяют сэкономить огромную сумму, однако при этом не следует забывать о том, что заменённую деталь нужно проверить на правильность установки и функциональность.

Совет 1: Как поставить карбюратор 2108 на ВАЗ 2107

• Как поставить карбюратор 2108 на ВАЗ 2107
• Как отрегулировать карбюратор «Озон»
• Как выставить зажигание без стробоскопа

• — ключ на 13;
• — толстая теплоизолирующая (10-15мм) пластмассовая прокладка;
• — паронитовая прокладка на впускной трубопровод;
• — картонная под карбюратор;
• — тонкого шланга для тосола 80см;
• — два хомута;
• — заглушки для неиспользуемых патрубков;
• — комплект переходников и тяг для привода акселератора;
• — обратный клапан;
• — тройник;
• — трос подсоса от 2108.

• Метки: как установить карбюратор солекс ваз 2108 на ваз классику
• как ставить один карбюратор на урал и от чего брать карбюратор?

Совет 2: Как поставить карбюратор

• Для того чтобы поменять карбюратор вам потребуется новый карбюратор, несколько ключей на «8» и «13», хозяйственные перчатки.

• Оптимальное такси, сайт

Совет 3: Как настроить карбюратор ваз

• Регулировка и настройка карбюратора
• как настроить карбюратор ваз 2107

Совет 4: Как сделать двигатель ваз мощнее

• — определиться с вариантом форсирования мотора.

Совет 5: Как поставить бесконтактное зажигание

Использование бесконтактного зажигания позволяет повысить напряжение, подаваемое на свечи и, соответственно, улучшить показатели пуска двигателя. В бесконтактной системе зажигания для размыкания цепи низкого напряжения вместо прерывателя используется электронный коммутатор, в котором функции размыкания цепи выполняет выходной транзистор.

• — бесконтактный трамблер;
• — коммутатор;
• — катушка зажигания;
• — комплект проводов бесконтактного зажигания;
• — свечи;
• — инструмент (ключи на 8 и 10 для установки катушки, ключ на 13 для снятия и установки трамблера, отвертка и дрель со сверлом по металлу).

Совет 6: Как настроить карбюратор «Озон»

• — винты качества и количества смеси;
• — прибор для измерения СО;
• — отвертка.

Совет 7: Как улучшить карбюратор ВАЗ 2107

• инструменты, проволока, диффузор с маркировкой 4,5, бензин

• как самому поменять карбюратор ваз 2107

Совет 8: Как настроить карбюратор на ВАЗ 21099

На всех переднеприводных моделях ВАЗ, в т. ч. на ВАЗ – 21099, установлены карбюраторы типа «Солекс». Отличие только в диаметрах жиклеров в зависимости от объема двигателя. Основной настройкой карбюратора является регулировка холостого хода.

Регулировка карбюратора производится только при исправном ГРМ и правильно установленном моменте зажигания

Перед началом регулировочных работ необходимо снять корпус воздушного фильтра, отсоединить трос воздушной заслонки, провод электромагнитного клапана холостого хода и топливные шланги.

Инструменты

Для выполнения этой работы понадобятся: гаечные ключи на 8, 10, на 13, крестовидная отвертка, газоанализатор.

Регулировка карбюратора

В начале регулировки проверяется и устанавливается уровень топлива в поплавковой камере. Линейкой или штангенциркулем измеряется расстояние от уровня топлива до плоскости разъема карбюратора, оно должно составлять 25,5 мм.

Для регулировки уровня топлива отвернуть отверткой пять винтов и снять крышку карбюратора. Перевернуть крышку горизонтально, поплавками вверх. Зазор между нижними концами поплавков и прокладкой должен быть одинаковым и составлять 0,5 – 1 мм. Если зазор не одинаков или отличается от нормы, отрегулировать подгибанием рычагов поплавков.

Далее производится регулировка пускового устройства. Перед регулировкой необходимо проверить состояние диафрагмы, для этого отвернуть четыре винта и снять крышку. Диафрагму с дефектами необходимо заменить.

Полностью закрыть воздушную заслонку и нажать на шток пускового устройства до упора. Воздушная заслонка должна приоткрыться на величину пускового зазора – 3 мм. При отличии от указанного значения, ослабьте контргайку на крышке и отрегулируйте зазор винтом.

После установки на место крышки карбюратора понадобится регулировка привода воздушной заслонки. Для этого полностью открыть воздушную заслонку и также полностью утопить ручку привода воздушной заслонки в салоне автомобиля.

Вытянуть тягу привода из оболочки до упора и затянуть винт на рычаге привода заслонки. Вытянуть ручку привода в салоне, при этом воздушная заслонка должна полностью закрыться. Снова утопите ручку – заслонка должна полностью открыться.

Если этого не происходит, то нужно отпустить болт крепления оболочки тяги и передвинуть оболочку, чтобы воздушная заслонка полностью открывалась и закрывалась.

Регулировка холостого хода

Регулировкой холостого хода добиваются минимального содержания токсичных веществ в отработавших газах. Регулировка производится на прогретом двигателе, с установленным воздушным фильтром.

Так как регулировка холостого хода происходит при помощи газоанализатора, эту работу лучше провести на станции тех. обслуживания

Вращая пластмассовый винт регулировки количества смеси установить холостые обороты величиной 750 – 800 оборотов. Газоанализатором измеряется содержание СО в отработавших газах. Норма составляет 1% с допуском 0,3 процента.

При необходимости величина СО регулируется винтом качества, закрытом одноразовой пластмассовой заглушкой. При заворачивании винта содержание СО уменьшается, при отворачивании – увеличивается.

Далее винтом количества восстанавливают прежние обороты холостого хода и снова проверяют содержание СО. Регулировку повторяют до достижения оптимального результата. После регулировки резко нажмите на педаль газа – двигатель должен без провалов увеличить обороты, а после отпускания педали не должен глохнуть.

• Регулировка карбюратора 2108 — 21099

Совет 9: Как заменить карбюратор на моновпрыск

Установка системы моновпрыска позволяет улучшить рабочие характеристики системы топливораспределения автомобиля, а также снизить уровень шума в салоне за счет замены выпускного коллектора. Произвести замену карбюратора на моновпрыск можно как в специализированном сервисном центре по ремонту автомобилей, так и своими руками в условиях гаражной автомастерской.

Подготовка к монтажу системы моновпрыска

Комплект оборудования для монтажа системы моновпрыска включает в себя впускной коллектор, блок управления, набор армированных топливопроводящих трубок, адсорбер с топливным фильтром, выпускной коллектор с лямбда-зондом и провода электропитания.

Перед началом установки системы моновпрыска карбюратор демонтируется с автомобильного двигателя. Порядок демонтажа карбюратора указан в эксплуатационной документации на автомобиль. Демонтаж карбюратора предполагает также снятие трамблера, коллектора и воздушного фильтра.

Установка моновпрыска

После снятия карбюратора на двигатель устанавливается впускной коллектор с топливопроводящими трубками. Коллектор системы моновпрыска отличается по конструкции от карбюраторного, который был демонтирован на предыдущем этапе. При монтаже коллектора необходимо использовать новый комплект прокладок, повторяющий форму присоединительного фланца.

Затем выполняется установка троса системы управления, перемещения которого регулируют уровень подачи топлива. После этого производится монтаж электронного блока управления.

Лямбда-зонд вкручивается в специальное отверстие впускного коллектора, из которого предварительно извлекается защитная заглушка. На следующем этапе работ выполняется монтаж проводки. Для защиты проводов электропитания от негативного воздействия внешней среды они экранируются полимерными трубками и фиксируются с помощью изоленты.

В некоторых случаях установка проводки управления может потребовать увеличения отверстия в кузове, предназначенного для прокладки проводов. Проводка системы моновпрыска соединяет управляющий блок, бензонасос, лампочку-сигнализатор зажигания и аккумулятор.

На завершающей стадии выполняется установка воздушного фильтра. При подборе данного оборудования не рекомендуется использовать продукцию других автопроизводителей, так как излишняя высота воздушного фильтра может помешать нормальному закрытию крышки капота.

«

Какой карбюратор лучше поставить на ваз 2109

Автор admin На чтение 12 мин Просмотров 79 Опубликовано 17. 12.2019

Содержимое

• Из истории приборов питания для ВАЗ
• Правильная подборка
• Быстрый старт автомобиля с карбюратором 2108, 21081, 21083 Солекс: 2 комментария
  • Смотрите:
• Какой карбюратор лучше
• Карбюратор Солекс 21083 ДААЗ на ВАЗ 2108-2109-21099 (21083-1107010)

Еще много автомобилей ВАЗ, выпущенных 20 и более лет назад. Их владельцев часто интересует вопрос, какой карбюратор лучше поставить на ВАЗ 2106, 2107 и 2109. Это связано с желанием добиться оптимальных характеристик своих автомобилей. Они хотят уменьшить количество потребляемого топлива, улучшить динамику автомобиля.

Все это сегодня вполне реально, да и сами летчики могут это сделать своими руками. По отзывам владельцев, сделавших такое обновление, эффект от этого ощутимый.

Какой карбюратор лучше поставить на ВАЗ 2106, 2107 и 2109 мы постараемся осветить в этой статье. Нужно понимать, что учесть абсолютно все тонкости невозможно, но советы в этой статье достаточно просты и понятны даже для начинающих водителей. Нет необходимости использовать специальные инструменты или технологии, достаточно прочитать эту статью до конца и только потом принимать окончательное решение о переделке блока питания вашего автомобиля.

Из истории приборов питания для ВАЗ

На первых моделях «Жигулей», представлявших собой усовершенствованную модель «Фиат», адаптированную к дорогам СССР, в топливной системе их двигателей устанавливались устройства производства Дмитровского автоагрегатного завода. На их изготовление была приобретена лицензия французской компании Weber. Были присвоены индексы ДААЗ 2101, 2103 и 2106. До сих пор они называются ДААЗ или Вебер.

Многие владельцы по-прежнему продолжают использовать их на автомобилях, поскольку они обладают хорошими динамическими характеристиками, а их конструкция проста, без особых конструктивных излишеств. Однако у этих ДААЗов есть существенный недостаток – слишком большой расход топлива. Эти модели давно сняты с производства, так как с появлением ВАЗ 2105 наступила эпоха «Озони».

Это уже разработка Дмитровских инженеров, которая существенно отличается от своего предшественника как по конструкции, так и по эксплуатационным характеристикам. Название «Озон» было дано неслучайно, они в то время были самыми экологически чистыми из доступных моделей. Отзывы о таких товарах очень благоприятные, но и с ними есть проблемы. Поэтому иногда случаются отказы пневмопривода заслонки вторичной камеры.

«Протекающая» диафрагма системы экономайзера на принудительном холостом ходу доставляет водителям ненужные проблемы. Но, несмотря на такие «проколы», их репутация пока только положительная. Эта модель карбюратора способна обеспечить хорошую динамику, при расходе топлива около 7 литров на сотню километров достаточно следить за его состоянием и вовремя проводить техническое обслуживание.

Следующим этапом эволюции продукции ДААЗ стало производство переднеприводных автомобилей, получивших название «Спутник». Их силовой агрегат оснастили карбюраторами принципиально новой конструкции. Их производство также было основано на французской лицензии, предоставленной компанией Solex. Эта модель была самой дешевой из всех выпускаемых ранее продуктов, а также способна обеспечивать хорошие динамические и мощностные показатели двигателей.

Правильная подборка

Поклонники тюнинга ВАЗ классики и просто те, кто хочет улучшить его характеристики, чаще всего останавливают свой выбор на Солексе. Изначально за основу были взяты модели переднеприводных автомобилей ДААЗ 2108 и 21083. Установить их на классику без незначительных доработок невозможно. Остановимся на таких работах подробнее.

Выбирая устройство для своего автомобиля, нужно учитывать объем двигателя. Для двигателей объемом 1,3 л хорошо подходит ДААЗ 2108, а для 1,6 – ДААЗ 21083. Эти устройства отличаются диаметрами сечений диффузоров, а также топливными и воздушными жиклерами. Чтобы установить одну из этих моделей на классический двигатель, необходимо также подготовить следующие компоненты. Новый комплект прокладок карбюратора, кусок патрубка для обеспечения подогрева, тройник в топливную систему, клапан и комплект шатунов для педали акселератора.

Чтобы получить от этого подвига максимальную отдачу, хотелось бы заменить электронную систему зажигания. Теперь давайте посмотрим на процедуру установки карбюратора:

• При холодном двигателе необходимо снять штатное устройство вместе с прокладками;
• Следующим шагом будет установка новых прокладок. Сначала паронит, потом пластик и сверху картон;
• Поверх этих прокладок ставится новый Solex, но крепеж еще не закреплен;
• Под ближайшими к двигателю гайками на карбюраторе поместите кронштейн из комплекта шатунов для педали акселератора;
• На кронштейн, снимаемый с клапанной крышки, необходимо разместить двуплечий рычаг управления педалью;
• Тяга на ней, более короткая, заменяется новой из купленного комплекта, при необходимости регулируется длина;
• Ближе к ней ставится возвратная пружина педали;
• Теперь необходимо обеспечить подогрев устройства, для этого он подключается к отводной трубе на впускном коллекторе.

Далее предусмотрен вакуумный отвод для распределителя зажигания и вентиляции картера. Перед установкой устройства на машину желательно проверить и при необходимости отрегулировать уровень топлива в баке. Осталось подготовить почву для возврата излишков топлива в бак. Для этого перед бензонасосом нужно установить тройник, клапан на выходе из карбюратора соединяется с тройником.После небольшой настройки можно опробовать.

У тех владельцев, которые купят модернизированный до классики Солекс, проблем с капремонтом и регулировкой будет гораздо меньше, он имеет индекс 21053 и хорошо работает с двигателем объемом 1,5 литра. На вопрос о карбюраторе для ВАЗ 2109 ответить сложно, так как его Солекс стоит на своем месте и отлично справляется с поставленной перед ним задачей. Однако вы можете найти варианты автомобилей с устройствами Weber или иномарками.

Статьи по Теме:

• «Как отрегулировать карбюратор Солекс”;
• «Подбор типов жиклеров карбюратора Solex 21073″.

Решение о необходимости той или иной модификации, очевидно, остается за владельцем. В этой статье мы постарались доступными словами сказать, какой карбюратор лучше ставить на ВАЗ 2106, 2107 и 2109. Выбор конкретной модели зависит от требований, которые предъявляет владелец к новому устройству. Кто-то хочет добиться максимальной экономии топлива, а кто-то хочет улучшить динамические характеристики автомобиля. Исходя из этого, необходимо выбрать карбюратор.

В Интернете есть множество рекомендаций на тему увеличения дроссельной заслонки автомобильного двигателя путем доработки карбюратора. В данной статье выставлен собственный вариант такой доработки карбюраторов 2108, 21081, 21083 Солекс, ВАЗ 2108, 2109, 21099 и их модификаций. Речь пойдет об улучшении работы некоторых элементов ускорительного насоса, так как он в основном отвечает за быстрый и мощный запуск автомобиля с места и его последующий разгон. Это простой вид тюнинга, который не сильно повлияет на расход топлива, но заметно улучшит динамику автомобиля.

1. Снимите карбюратор с двигателя автомобиля.

2. Очищаем от внешних загрязнений.

Можно протереть тряпочкой, смоченной ацетоном, протереть со всех сторон щеткой или кисточкой, сдувать сжатым воздухом, можно обработать карбюратор специальным аэрозольным очистителем, продающимся в магазине.

3. Снимите верх (крышку) карбюратора.

Модификация ускорительного насоса карбюратора 2108, 21081, 21083 Солекс

Вот несколько вариантов на выбор, его доработка:

– Давайте переделаем штатную струю ускорительного насоса

Наша цель – получить от опрыскивателя более мощную и долговечную струю топлива, а следовательно, получить быстрое и мощное ускорение без «поломок» автомобиля при нажатии на педаль акселератора».

На картинке изображена штатная насадка ускорительного насоса карбюраторов 2108, 21081, 21083 автомобиля Солекс ВАЗ 2108, 2109, 21099, как мы можем это увидеть, сняв верх (крышку) карбюратора.

стандартная форсунка А карбюратор 2108, 21081, 21083 Солекс

– Заменяем нашу форсунку на форсунку от карбюратора 21073-1107010 (замена имеет смысл для всех модификаций карбюратора Солекс кроме самого карбюратора Солекс 2107-1107010). В его распылительной трубке имеется отверстие большего размера. А сама труба у него всего одна, и она будет направлена ​​в первую главную камеру карбюратора. Вытаскиваем стандартный опрыскиватель, поддев под длинный нос шлицевой отверткой. Вместо него вводим 21073-1107010.

форсунка стандартная А карбюраторная 2107-1107010 Солекс – с носиком

– Загибаем длинную трубку штатной форсунки в первую камеру карбюратора. В результате результат практически такой же, как и при его замене.

– Вытаскиваем оба шланга из корпуса опрыскивателя. Закидываем нижнюю и укорачиваем верхнюю с более широким отверстием, загибаем на длину и вставляем на место нижней трубки (нижнее отверстие в корпусе насадки).

Верхнее отверстие заклеиваем жестью.

модификация штатной форсунки UN карбюратора 2108, 21081, 21083 Solex – под носик

Надо сказать, что в результате этих доработок мы получим сильное ускорение с места и на скоростях до 90-100 км / ч, так как настроенное распыление ускорительного насоса будет осуществляться только в первый раз камера карбюратора, но хотелось бы, чтобы на скорости выше 100 км / ч был хороший “пикап”. Для этого вы можете сделать следующее:

– Возьмем два штатных опрыскивателя. Из одной извлекаем нижнюю трубку, из другой верхнюю. Укорачиваем снятую верхнюю трубку, загибаем ее и вставляем в нижнюю в пульверизаторе с верхней трубкой. Получается стандартный опрыскиватель с двумя трубками с каналами большего диаметра. В результате это не повлияет на ускорение на любой скорости, так как опрыскиватель «выстрелит» в обе камеры.

еще один вариант доработки карбюратора ускорительного насоса форсунки 2108, 21081, 21083 солекс

– Варианты развёртывания трубок опрыскивателя рассматривать не будем, так как, во-первых, это довольно трудоемкий процесс, а во-вторых, чрезмерное увеличение сечения каналов в трубках опрыскивателя может привести к нарушению образования смесь.

После выполнения работ нужно «нацелить» струю из распылительного шланга так, чтобы при падении она не касалась дроссельной заслонки и стенок камеры карбюратора и попадала прямо во впускной коллектор. Можно, но не обязательно, регулировочным винтом под рычагом на оси дроссельной заслонки второй камеры полностью закрыть этот амортизатор. В ненастроенном карбюраторе есть зазор (0,05 мм) между краями амортизатора и стенками камеры для удаления топлива, которое падает из распылительной трубки и накапливается на поверхности закрытого амортизатора.

И не забудьте про резиновое уплотнительное кольцо на корпусе распылителя. Если он поврежден, заменяем его новым.

Мы можем остановиться на этом. Получим незначительное увеличение расхода топлива, настройки карбюратора не будем исключать, но в результате получим заметное усиление реакции на педаль акселератора на разных режимах работы двигателя. А для тех, кто хочет пойти еще дальше в улучшении карбюратора, есть доработка.

Меняем напорный кулачок ускорительного насоса на оси дроссельной заслонки первой камеры

2108, 21081, 21083 нагнетательный кулачок дроссельного насоса карбюратора Solex

Ниже приведен перечень маркировок кулачков привода ускорительного насоса для различных модификаций карбюратора Солекс 2108.

На тех моделях, где кулачок имеет номер «7», имеет смысл изменить его на номер «4». На 4-х кулачковых карбюраторах ничего не меняем.

В результате мы получаем увеличение продолжительности и мощности струи топлива, впрыскиваемой распылителем ускорительного насоса, и, как следствие, увеличение отклика дроссельной заслонки автомобиля при нажатии на педаль акселератора».

2108 – «7»

21081 – «4»

21083 – «7»

21073 – «4»

21051 – «4»

21083-31 – «7»

21083-35 – «7»

21412 – «4»

21083-62 – «7»

На картинке кулачок ускорительного насоса карбюратора Solex 21073 имеет номер 4.

uN cam n. 4

он больше, чем №7, и может адекватно улучшить продолжительность и количество впрыска топлива через дроссельный насос, когда педаль акселератора нажата. Единственный минус – немного увеличится расход топлива.

– Еще несколько шагов по увеличению мощности и реакции дроссельной заслонки автомобиля с карбюратором 2108, 21081, 21083 «Солекс» можно увидеть на странице «Увеличение мощности и реакции дроссельной заслонки автомобиля с карбюратором 2108, 21081, 21083. Солекс».

Еще пять статей на сайте о доработке карбюраторов Солекс

Быстрый старт автомобиля с карбюратором 2108, 21081, 21083 Солекс: 2 комментария

Спасибо! Полный совет с множеством полезных ссылок.

Новые хорошие полезные вещи – для людей. Не подписывайте ток.

Какой карбюратор ставить на ВАЗ 2106, 2107 и 2109? Когда знание – это сила

Какой карбюратор ставить на ВАЗ 2106, 2107 и 2109? Когда знания сильны

Сегодня все это вполне реально, и сами пилоты могут это делать самостоятельно. По словам владельцев, внедривших это обновление, эффект ощутимый.

Какой карбюратор лучше носить на ВАЗ 2106, 2107 и 2109, постараемся осветить в этой статье. Вы должны понимать, что учесть все тонкости невозможно, но советы в этой статье достаточно просты и понятны даже для начинающих водителей. Необязательно использовать специальные инструменты или технологии, достаточно прочитать эту статью до конца и только потом принимать окончательное решение о возможности изменения мощности вашего автомобиля.

Первые модели «Жигулей», доработанные и адаптированные к дорогам модели Фиат СССР, устанавливались в топливную систему своих двигателей, выпускавшихся Дмитровским автосборочным заводом. Для их изготовления лицензию приобрела французская компания Weber. Они получили индекс ДААЗ 2101, 2103 и 2106. До сих пор их называют ДААЗ-ми или Вебер.

Смотрите:

Многие владельцы продолжают использовать их на своих машинах, потому что они обеспечивают хорошие динамические характеристики, а их конструкция проста и не требует особых конструктивных изысков. Однако у этого ДААС есть существенный недостаток – слишком большой расход топлива. Эти модели давно сняты с производства, так как появление ВАЗ 2105 пришло в эпоху Озонова».

Это уже разработка Дмитровских инженеров, которая существенно отличается от своего предшественника по конструкции и характеристикам. Название «Озон» было присвоено правильно, они были на тот момент наиболее экологичными из существующих моделей. Отзывы об этих товарах очень благоприятные, но и с ними есть проблемы. Поэтому иногда возникают сбои в пневматическом срабатывании двери вторичной камеры.

Это создает ненужные проблемы, когда драйверы системы переключения системного экономайзера вынуждены оставаться неактивными. Но, несмотря на эти «недостатки», их репутация остается положительной. Эта модель карбюратора способна обеспечить хорошую динамику, при расходе топлива около 7 литров на сотню километров достаточно следить за его состоянием и вовремя проводить техническое обслуживание.

Какой карбюратор лучше

заказать можно на сайте: Производство ДААЗ (Димитровградский автоагрегатный завод) .

Карбюратор Солекс 21083 ДААЗ на ВАЗ 2108-2109-21099 (21083-1107010)

Следующим этапом в развитии продукции ДААЗ стало производство переднеприводных автомобилей, которые они назвали сателлитами. «Их энергоблок начал комплектоваться принципиально новой конструкцией карбюраторов. Их производство также осуществлялось по французской лицензии от компании Solex, эта модель была самой дешевой из всех выпускавшихся ранее, а также обеспечивала хорошие динамические и энергетические характеристики двигателей.

Поклонники тюнинга ВАЗ классики и просто желающие улучшить свои эксплуатационные показатели чаще всего выбирают Солекс. Изначально он базировался на моделях переднеприводных автомобилей ДААЗ 2108 и 21083. Установить их на классику без мелких доработок невозможно. Остановимся на этих работах подробнее.

Выбирая устройство для своего автомобиля, нужно учитывать объем двигателя. Для двигателей объемом 1,3 л подходит ДААЗ 2108, а для ДАА 21083. Хорошо подходит ДАЗ 21083. Аппараты различаются диаметрами секций диффузора, а также жиклерами топлива и воздуха. Чтобы установить одну из этих моделей на классический двигатель, необходимо также подготовить следующие детали. Новый комплект прокладок карбюратора, часть патрубка для обеспечения обогрева, тройник в топливной системе, клапан и ряд воздухозаборников для педали акселератора.

Чтобы максимально реализовать эту идею, хотелось бы заменить электронную систему зажигания. Теперь давайте посмотрим на процедуру установки карбюратора:

Замена карбюратора lada 2105 (ваз 2105)

Симптомы: плохо заводится двигатель, не заводится двигатель, смесь чрезмерно обедняется, смесь чрезмерно обогащается, повышенная токсичность отработавших газов, перерасход топлива.

Возможная причина: неисправен карбюратор.

Инструменты: набор гаечных ключей, набор отверток, пассатижи, очиститель карбюратора в аэрозольной упаковке, пинцет, плоскогубцы.

Для того чтобы осуществить демонтаж карбюратора с автомобиля и его разборку, выполните следующие операции:

1. Отсоедините минусовой провод от аккумуляторной батареи.

2. Демонтируйте с автомобиля корпус воздушного фильтра.

3. Произведите очистку наружной поверхности карбюратора от загрязнений, используя ветошь и кисточку, а затем промойте с применением уайт-спирита или же очистителя для двигателей.

4. Слегка открутите винт, крепящий приводной трос воздушной заслонки.

5. Слегка открутите болт, крепящий оболочку троса, используя ключ «на 8», а затем отсоедините трос от карбюратора.

6. Отсоедините от патрубка шланг подвода картерных газов.

7. С помощью крестообразной отвертки или же гаечного ключа «на 8» ослабьте затяжку крепежного хомута топливного шланга, а затем отсоедините данный шланг от штуцера, после чего заглушите отверстие в шланге с помощью болта М8.

8. Снимите шланг вакуумного регулятора распределителя зажигания.

9. Снимите клемму провода с вывода электромагнитного клапана.

10. Отсоедините наконечник тяги привода дроссельной заслонки, предварительно отжав его с помощью отвертки с плоским лезвием.

11. Демонтируйте возвратную пружину дроссельной заслонки.

12. Используя накидной ключ «на 13», открутите три гайки, крепящие карбюратор к впускному трубопроводу.

13. Используя рожковый ключ «на 13», открутите одну оставшуюся крепежную гайку.

14. Демонтируйте карбюратор с автомобиля.

15. Снимите прокладку карбюратора, а затем осмотрите ее на предмет механических повреждений. Замените данную прокладку, если это необходимо.

Примечание. Если карбюратор не будет устанавливаться на автомобиль длительное время, закройте отверстие впускного трубопровода ветошью.

16. Демонтируйте крышку карбюратора (см. соответствующий подраздел данной инструкции).

17. С помощью плоской отвертки открутите главный топливный жиклер (обозначен буквой «А») вторичной камеры с меткой «150» (на карбюраторе 2105-1107010-20 данному жиклеру соответствует метка «162»), а также главный топливный жиклер (обозначен «Б») первичной камеры с меткой «112» (на карбюраторе 2105-1107010-20 данному жиклеру соответствует метка «107»).

18. Используя плоскую отвертку, открутите главный воздушный жиклер (обозначен «В») вторичной камеры с меткой «150» (на карбюраторе 2105-1107010-20 данному жиклеру соответствует метка «176»), а также главный воздушный жиклер (обозначен «Г») первичной камеры с той же меткой.

Примечание. В колодцах под воздушными жиклерами расположены эмульсионные трубки.

19. Подденьте эмульсионные трубки, а затем извлеките их из колодцев. Для данной операции идеально подойдет надфиль с сужающейся рабочей поверхностью.

20. С помощью отвертки с плоским лезвием открутите винт-клапан ускорительного насоса.

21. Демонтируйте клапан вместе с ускорителем насоса и уплотнительным кольцом. После этого подденьте с помощью тонкой плоской отвертки нижнее уплотнительное кольцо и извлеките его из отверстия.

22. Используя плоскогубцы, извлеките малые диффузоры первичной «Б» и вторичной «А» камер. Диффузор первичной камеры помечен цифрой «22» (на карбюраторе 2105-1107010-20 – «21»), а вторичной – цифрой «25».

В случае, когда диффузоры не извлекаются после демонтажа корпуса дроссельных заслонок (см. ниже в данной инструкции), выбейте их с противоположной стороны, нанося удары выколоткой из мягкого металла.

23. Отверткой с плоским лезвием (ширина лезвия не более 3 миллиметров) открутите винт ускорительного насоса, а затем извлеките его из канала.

24. Отверткой с плоским лезвием открутите корпус топливного жиклера вторичной камеры.

25. Извлеките из канала корпус вместе с жиклером.

26. Выньте жиклер (обозначен «А») из его корпуса (обозначен «Б»).

27. Используя фигурную отвертку с крестообразным лезвием, открутите четыре винта, крепящие крышку диафрагмы ускорительного насоса.

28. Снимите крышку диафрагмы, после этого извлеките пружину, а затем снимите саму диафрагму.

29. Отсоедините плоскогубцами возвратную пружину, а затем снимите ее.

30. Снимите пневматический привод дроссельной заслонки.

31. Используя отвертку с крестообразным лезвием, открутите два винта, крепящие корпус дроссельной заслонки к корпусу карбюратора.

32. Разъедините тягу (обозначена «А») от рычага, после чего разделите корпусы.

33. С предельной аккуратностью демонтируйте теплоизоляционный элемент вместе с двумя прокладками, изготовленными из картона.

34. Используя фигурную крестообразную отвертку с плоским лезвием, открутите два винта, крепящие крышку, а затем снимите данную крышку вместе с регулировочным винтом количества смеси и прокладкой.

35. Открутите и выньте винт с резиновым кольцом.

36. Используя отвертку с плоским лезвием, открутите и извлеките винт, а затем снимите уплотнительное кольцо. Для того чтобы облегчить сборку, запомните количество оборотов данного винта.

Примечание. В случае, когда на винте установлена ограничительная втулка, проверните данную втулку с помощью плоской отвертки до момента разрушения, а затем извлеките ее части из отверстия.

37. Проверьте детали карбюратора на предмет повреждений. Дефектные элементы замените новыми.

38. Прежде чем осуществлять сборку карбюратора, произведите промывку его деталей в средстве для очистки карбюратора или же в ацетоне. После этого продуйте сжатым воздухом отверстия под воздушные и топливные жиклеры (воздушные и топливные каналы). Убедитесь, что прокладки не повреждены, в противном случае замените их новыми. В процессе сборки нанесите моторное масло на все резиновые уплотнительные кольца.

39. Произведите сборку карбюратора в обратной последовательности.

40. Произведите установку всех снятых деталей в обратной последовательности.

Для того чтобы осуществить снятие и разборку крышки карбюратора, выполните следующие операции:

Примечание. Данный подраздел описывает снятие крышки с карбюратора, установленного на автомобиль. Соответственно, при снятии крышки с демонтированного карбюратора некоторые из перечисленных операций выполнять не требуется (к примеру, операции по подготовке автомобиля к работам, так как они были выполнены непосредственно перед демонтажем карбюратора).

41. Отсоедините минусовой провод от аккумуляторной батареи.

42. Демонтируйте корпус воздушного фильтра.

43. Произведите очистку наружной поверхности карбюратора от загрязнений, используя ветошь и кисточку, а затем промойте с применением уайт-спирита или же очистителя для двигателей.

44. Отсоедините от крышки карбюратора приводной трос воздушной заслонки, а затем отсоедините топливный шланг от штуцера (см. подраздел «Снятие карбюратора» в данной инструкции).

45. Подденьте с помощью отвертки с плоским лезвием телескопическую тягу, а затем отсоедините ее от трехплечного рычага.

46. Используя крестообразную отвертку, открутите пять винтов, крепящие крышку карбюратора к его корпусу.

47. Отделите крышку от корпуса карбюратора, а затем снимите ее.

Примечание. Соединение крышки карбюратора и его корпуса уплотняет прокладка. Замените данную прокладку, если на ней присутствуют повреждения.

48. Снимите прокладку, предварительно демонтировав поплавок.

49. Используя крестообразную отвертку, открутите два винта, крепящие пусковое устройство.

50. Выведите тягу из штока пускового устройства, а затем снимите последнее. После этого с предельной аккуратностью извлеките из проточки канала подвода разрежения уплотнительное кольцо, используя пинцет.

51. Осуществите проверку исправности диафрагмы пускового устройства, для чего утопите шток, закройте поверхностью пальца руки отверстие подвода разрежения, после чего отпустите шток. В случае, когда шток вернулся в исходное положение, диафрагма является неисправной, замените ее.

52. Для того чтобы осуществить замену диафрагмы, открутите, используя крестообразную отвертку, три винта, скрепляющие крышку пускового устройства с его корпусом.

53. Снимите крышку пускового устройства, а затем извлеките шток в сборе с диафрагмой.

54. Произведите проверку состояния диафрагмы. Наличие трещин и разрывов не допускается. Замените диафрагму, если это необходимо.

55. Прежде чем осуществлять сборку и установку крышки карбюратора, промойте все ее детали с применением средства для очистки карбюратора.

56. Используя резиновую грушу, отберите топливо из поплавковой камеры карбюратора. Произведите промывку внутренних полостей карбюратора, а также диффузоров камер с применением средства для очистки карбюраторов.

57. Выкрутите топливные и воздушные жиклеры и распылитель ускорительного насоса, после чего продуйте каналы корпуса карбюратора сжатым воздухом.

58. Произведите сборку и установку крышки карбюратора в обратной последовательности.

Содержание

• 0.1 Еще статьи по ремонту этого автомобиля:
• 0.2 Другие виды ремонта этого автомобиля:
• 1 Основные механизмы и системы
• 2 Теперь непосредственно о настройке
  • 2.1 Настройка поплавкового механизма
  • 2.2 Регулировка пускового устройства карбюратора ВАЗ 2105
  • 2.3 Настройка холостого хода
• 3 Озон
• 4 ДААЗ
• 5 Солекс
• 6 Вебер
• 7 Итог
  • • 7. 0.1 Источники

Еще статьи по ремонту этого автомобиля:

Другие виды ремонта этого автомобиля:

Как вдохнуть жизнь в старые ЖигулиЖигули «пятерка» выпускались с 1980 по 1995 г.г. и пользовался заслуженной популярностью. Основным силовым агрегатом, который устанавливался на автомобили данной модели, был четырёхцилиндровый, четырёхтактный двигатель внутреннего сгорания, рабочим объёмом 1,29л, 1,45л и 1,57л. Для создания горючей смеси для двигателя применялись карбюраторы отечественного производства «Озон», а также их модификации. Регулировку карбюратора ВАЗ 2105 своими руками мы и рассмотрим в этой статье.

Итак, для начала поговорим о самом приборе, предназначенном для смешивания в определённой пропорции воздуха и топлива, подачи образовавшейся смеси в цилиндры двигателя и обеспечивающим устойчивую работу двигателя на различных режимах. Это достаточно точный и сложный агрегат. Поэтому чёткое выполнение им своих функций зависит от строгого поддержания параметров, установленных в процессе его производства и настройки.

Основные механизмы и системы

Для выполнения своих функций карбюратор имеет следующие системы и механизмы:

1. Систему поддержания необходимого уровня топлива;
2. Систему запуска и прогрева холодного двигателя;
3. Систему холостого хода;
4. Главную дозирующую систему;
5. Ускорительный насос;
6. Систему эконостата.

Старый добрый ВАЗ: любовь на всю жизньНастройке подлежат три системы, указанные в списке первыми. Регулировка рассматриваемого карбюратора ВАЗ 2105 может быть произведена без снятия его с автомобиля. Так как агрегаты автомобилей моделей 2105 и 2107 по своему строению идентичны и отличаются только диаметрами отверстий топливных и воздушных жиклёров, то таким же образом несложно будет произвести подобную настройку и для ВАЗ 2107.

Теперь непосредственно о настройке

Поддержание необходимого уровня топлива в данном аппарате обеспечивает поплавковый механизм.

Настройка поплавкового механизма

1. Завести двигатель автомобиля и дать ему поработать на холостом ходу 2-3 минуты;
2. Снять крышку карбюратора;
3. В поплавковой камере проверить уровень топлива. Он должен составлять 28 мм.

В случае отклонения производим следующие действия:

1. Замерить и настроить расстояние между прокладкой крышки и поплавком при касании язычка поплавка с шариком игольчатого клапана. Оно должно составлять 6,5±0,25 мм. Регулируем подгибанием язычка;
2. Проверить максимальный ход иглы клапана. Он должен составлять 8 мм. Для проверки необходимо замерить расстояние между прокладкой крышки и максимально отведённым поплавком. Оно должно составлять 14±0,5 мм. Отклонение устраняем воздействием на кронштейн;
3. Визуально проверить перпендикулярность язычка оси игольчатого клапана и параллельность поплавка нижней плоскости крышки. При нарушениях выровнять.

Если всеми вышеперечисленными действиями не удаётся добиться стабильного уровня топлива (28 мм) в поплавковой камере, то необходимо заменить игольчатый клапан.

Регулировка пускового устройства карбюратора ВАЗ 2105

1. При помощи рукоятки тяги, расположенной в салоне, закрыть воздушную заслонку;
2. Проверить, чтобы хвостовик тяги находился в конце паза штока пускового устройства карбюратора. При нарушении устранить подгибанием тяги;
3. Снять крышку и замерить зазор между кромкой воздушной заслонки и стенкой камеры при утопленном штоке пускового устройства (шток утапливаем при помощи отвёртки при отсоединённой тяге). Он должно составлять 5,0—5,5 мм. Настраиваем вращением регулировочного винта пускового устройства.

Настройка холостого хода

Данный вид работ стоит производить на прогретом двигателе.

1. Винтом количества смеси вывести двигатель на 850 об/мин;
2. Винтом качества вывести обороты на максимальный уровень;
3. Винтом количества снизить обороты до 850;
4. Винтом качества опять довести до максимума;
5. Добившись, таким образом, 850 об/мин завернуть винт качества до момента «потряхивания двигателя»;
6. Отворачивая винт качества добиться устойчивой работы двигателя.

При правильной регулировке карбюратора ВАЗ 2105 расход топлива в летнее время не должен превышать:

• за городом на шоссе при скорости 90 км/час – 7 – 7,5 л на 100 км;
• при городском цикле езды – 8,5 – 9 л.

В случае, если Вам самостоятельно не дается эта работа, лучше не мучить себя и машину, а обратиться в сервисный центр АвтоВАЗ.

Карбюратор ВАЗ 2107, он же «Озон», получил наибольшую популярность среди конкурентов «Вебер», «Солекс» и «ДААЗ», именно для данной модели Лада. Менее популярным является прототип «ДААЗ».

Схема каждого из них, в принципе одинаковая, но у каждого особенное устройство. Для того, что определится, какой образец лучше поставить на «Семерку», давайте рассмотрим каждый экземпляр отдельно.

Озон

Свое начало, данный образец берет еще с шестой модели Лада. Порядка 30-ти лет назад, конструкторы заявляли, что он будет лидером продаж на отечественных авторынках. Такие перспективы объяснялись его конструктивными особенностями.

В отличии от образцов «Солекс» и «ДААЗ», данный прототип имел вакуумный привод заслонки, отвечающей за поступление топлива во вторую камеру. Ее привод, не зависел от поплавка, а приводился в движение штоком, расположенным на диафрагме. Такое устройство, должно было обеспечивать экономию топлива.

Его схема не имела ничего особенного: 2 камеры (первичная и вторичная), четыре жиклера, 2 дроссельные заслонки и т.д. Но все же, он занимал лидирующее место на рынке.

Помимо стандартного карбюратора 2107, имелась модификация «Озон» 1107010. Ее отличие в том, что она устанавливалась исключительно на двигатели «Жигули» 2103 и 06, которые были установлены на автомобиле Лада 2105 и 07. Поскольку данный механизм, имел вакуумный привод заслонки, модификация 1107010, подразделялась на 1107010 – 20. Цифра «20» обозначала, что данное устройство устанавливалось только на последних моделях Лада 2107 с «Шестерочным двигателем.

ДААЗ

Второе место, после «Озона», занимал «ДААЗ». Данный карбюратор ВАЗ 2107, в отличии от своих «коллег», имел устройство экономайзера, обеспечивающего принудительный холостой ход. Данное отличие, не особо сказывалось, и не делало данный механизм особенным.

Поскольку «ДААЗ», является модификацией «Озона», он также имеет варианты с индексом 1107010 и 1107010 – 20. Сразу сказать, какой карбюратор лучше поставить на Лада 2107, нельзя. Для этого, нужно определится, что именно хотите получить от данного устройства.

Разборка, чистка и сборка карбюратора ВАЗ 2107 «ДААЗ», является одной из самых простых задач, по сравнению с чисткой других образцов. Хотя схема агрегата и не отличается от остальных, его устройство было несколько по проще.

Солекс

Сразу после «ДААЗ», не отступая ни на шаг, следует модель «Солекс». Это, один из самых тяжелых, в плане установки, карбюраторов. Снять данное устройство с двигателя не проблема, а вот поставить его на двигатель 2107, это уже требует большого труда.

Схема «Солекс», такая же самая, как и у остальных, но его устройство, несколько отличалось. Для его установки на авто, Вам потребуется докупить некоторые детали: трос заслонки от ВАЗ 2108, обратка тройник, более длинный топливный шланг и клапан обратки от «Восьмерки». Конструктивные особенности «Солекс», включали в себя 2 камеры, с увеличенным объемом. Это давало возможность двигателю лучше работать, а именно: увеличить скорость разгона, номинальную скорость и мощность. Конечно, при таком улучшении характеристик, был один минус – повышенный расход топлива. Поэтому, «Солекс» считался более любительским, чем для повседневного использования. Также, как и «Озон», он имел модификации 1107010 и 1107010 – 20. Его можно поставить, как на ВАЗ 2107, так и на 2105.

Вебер

Ну и последний образец – «Вебер». Изначально, он устанавливался на модели ВАЗ 2101, то позже, инженерами было принято решение снять его, и поставить на «Семерку». По своим характеристикам, этот агрегат занимает последнее место, и не рекомендуется для установки на «Семерке». Особенностей у него нет, так как он является первоначальным вариантом карбюраторов, а остальные варианты, были уже более модернизированы.

Итог

Поскольку «Семерка» и «Пятерка», схожи между собой по конструкции, то карбюратор ВАЗ 2105, также подойдет и на 2107. Поэтому, выбирая, какой карбюратор ставить, а какой нет, Вы можете руководствоваться, сразу двумя автомобилями, так как все вышеперечисленные варианты, подойдут обоим двигателям.

Источники

• http://www.avtika.ru/qa/1008-snjatie-razborka-sborka-zamena-ustanovka-karbjuratora-vaz-classic-niva
• http://mashinapro.ru/118-karbyurator-vaz-2105.html
• http://vashalada.ru/mashiny/vaz-2107/karbyurator-na-vaz-2107-sxema-i-ustrojstvo.html

Какой карб лучше ставить на ВАЗ-2106: советы специалистов

Сегодня на дорогах часто можно встретить автомобили, возраст которых составляет 20, а то и 30 лет. В основном это классическая модель ВАЗ. Владельцы этих старых автомобилей всячески поддерживают их в жизни и добиваются оптимальной производительности. Старые хозяева «Жигулей» хотят улучшить динамику автомобиля и снизить расход топлива. Это можно сделать, но все зависит от углеводов. Давайте посмотрим, какой карб лучше поставить на ВАЗ-2106, для получения результата. Эта задача вполне выполнима, несмотря на то, что замену устройства и его настройку водитель может выполнить самостоятельно. Если почитать отзывы водителей, заменивших карбюратор, то эффект вполне ощутим.

Краткая история карбюраторов для ваз

На первых классических моделях ВАЗ, которые превосходили итальянские «Фиаты», в питание в пару двигателей устанавливались приборы Дмитровского агрегатного производства. Для производства этих карбюраторов были закуплены лицензии от французской фирмы «Вебер». Этим механизмам присвоен индекс ДААЗ-2106 модели ВАЗ «Шестёрка». До сих пор эти карбюраторы в народе называют – «Ромашка» и «Вебер». Многие автовладельцы активно их эксплуатируют .Использование этих механизмов дает хорошие динамические характеристики.Эти карбюраторы имеют простую конструкцию без лишних конструктивных особенностей.Но у «Вебера» есть один очень существенный минус-это огромные аппетиты.Эти модели не производятся,как и модели ВАЗ- Ваз 2105 все остальные комплектующие «Лады» изделия «Озон».Ниже мы поговорим о нем подробнее.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе. ..

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

«Озон»

Карбюратор «Озон» на ВАЗ-2106 является полностью отечественной разработкой Дмитровских инженеров. Он существенно отличается от французских механизмов и по конструктивным, и по эксплуатационным характеристикам. Название «Озон» (карбюратор) было не просто так – в то время он считался самым экологически чистым. Владельцы положительно отзываются об этих устройствах. А вот с ними иногда бывают разные проблемы. На ВАЗ-2106 цена четыре тысячи.

«Озон» и его проблемы

Иногда отказывается работать нормально привод заслонки вторичной камеры. Также возникли проблемы с изношенной диафрагмой в системе экономайзера принудительного холостого хода. Если механизм по каким-то причинам попал в грязь или сломалась регулировка, то вторая камера может не раскрыться или открыться, а с серьезной задержкой. Это приводит к значительному снижению динамики. Теряется мощность, снижается максимальная скорость автомобиля, двигатель работает нестабильно на высоких и средних оборотах. Несмотря на все это, карбюратор ДААЗ-1107010 «Озон» выдает хорошие динамические характеристики при расходе топлива около семи литров на 100 километров. Естественно, за устройством необходимо постоянно следить и обслуживать его. Чтобы не загрязнять внутренние камеры, рекомендуется периодически их очищать. Используйте специальный очиститель карбюратора. Это химический продукт, который продается в аэрозольных баллончиках.

«Солекс»

Эти механизмы менее популярны. Особенно популярен ДААЗ-21053. Он также производится по лицензии. Этот карбюратор имеет хорошие динамические характеристики и экономичен. Это хорошее решение, если вы хотите углевод на «шестерке». По конструкции «Солекс» принципиально отличается от всех предыдущих устройств Дмитровского и агрегатного заводов. «Солекс» оборудован системой обратного потока топлива. При таком решении бензин может попасть обратно в бензобак автомобиля. C за счет применения системы обратного потока топлива удается экономить до 400-800 граммов топлива на каждые сто километров. Некоторые версии «Алексы» могут быть дополнены вспомогательными электронными системами. Среди них — система холостого хода с возможностью регулировки через электроклапан. Также встречается в экспортных моделях. В странах СНГ широкое распространение получили модели с электроклапаном холостого хода. В эксплуатации этот трехкарбюратор оказался довольно сложным. Каналы делаются узкими и часто засоряются. Если устройство не обслуживалось, то сначала начинала барахлить система на холостом ходу, а затем и все остальные узлы. Расход топлива «Солекс» ВАЗ-2106 потребляет от 6 до 10 литров при езде в спокойном режиме. По динамическим характеристикам агрегат уступает только раннему «Веберу». Если не сделать профилактику карбюратора «Солекс», проблем не возникнет.

Как выбрать карб и что ставить на ВАЗ-2106?

Любители доработать классическую модель «АВТОВАЗа» и просто владельцы, желающие улучшить характеристики автомобиля, чаще всего выбирают «Солекс». Используйте модели ДААЗ-21083. Установка их на классические модели невозможна без существенных доработок. Думая, какой карб лучше поставить на ВАЗ-2106, необходимо учитывать объем мотора. Для агрегатов 1,3 л идеальный вариант ДААЗ-2018. Для двигателей рабочим объемом 1,6 л лучший выбор – ДААЗ-21083. Различия между двумя моделями — в диаметре диффузора, а также в размерах топливного и воздушного жиклеров. Если установить этот карб как есть, то на скоростях, близких к 4 тысячам, скорость выброса воздуха может достигать сверхзвука, что недопустимо. Но на разгон не влияет. Необходимо увеличить диффузоры на первой и второй камере, установить остальные форсунки. После этого расход топлива будет как на 21053, цифра лучше чем на 21073. Для ВАЗ-2106 цена карбюратора будет около пяти тысяч.

Особенности агрегата ДААЗ-2108, -21083

При монтаже любой из этих моделей на «Классику» следует подготовить новый комплект прокладок, шланги системы подогрева карбюратора, тройник для подключения к топливной системе, клапан и тяги предали акселератор . Чтобы получить от этой процедуры максимальный результат, желательно заменить зажигание. Лучше установить более технологичные, электронные. Контактное зажигание — прошлый век. Система очень ненадежна и часто вызывает проблемы в работе. Установка бесконтактного электронного зажигания — одна из самых полезных доработок для отечественных ВАЗов, в частности, для «Шестерки».

«солекс-21053»

Эта модель менее проблемная и не требует серьезных настроек, так как карбюратор модернизирован до классической модели. Эти агрегаты хорошо работают с двигателями 1,5 и 1,6 л. Это отличный выбор для тех, кто хотел бы получить от автомобиля больше динамики.

Другие варианты

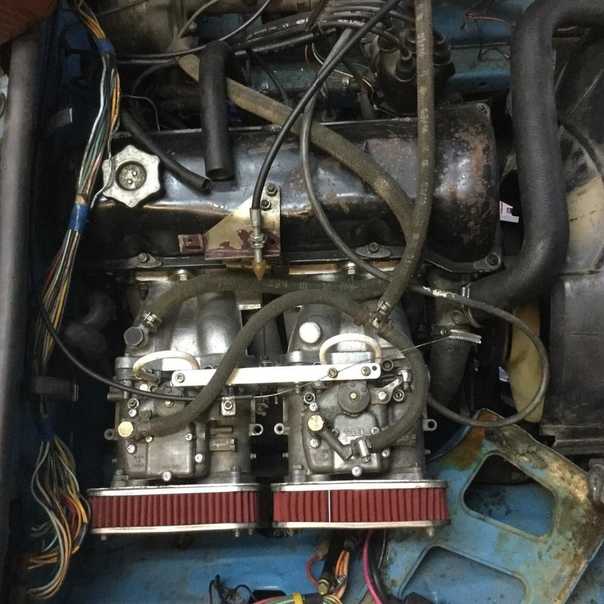

Но не думайте, что это все, что подойдет для «Классики». Если подумать, какой карб лучше ставить на ВАЗ-2106, то отзыв все же «Солекс-21073». Подходит для двигателей 1,7 л — от 21053 имеет большие каналы и расширенные патрубки.

После установки можно получить больше динамики и расход топлива будет 9-12 л. И если вас не пугает расход и редкое обслуживание карбюратора «Солекс», то можете остановить свой выбор на нем.

Резюме

Конечно, это далеко не все модели карбюраторов, которые можно установить конкретно на ВАЗ-2106 и другие классические «Жигули». Очень много китайских инструментов и приспособлений от европейских и американских производителей. Доступны как однокамерные, так и двухкамерные модели. Но они имеют высокую стоимость и не всегда гарантируют получение высоких динамических характеристик и экономичности. Вы получите только один из двух. Итак, на вопрос, какой карб лучше поставить на ВАЗ-2106, можно ответить так: лучше всего поставить бытовую технику, одну из вышеперечисленных. Отзывы автомобилистов рекомендуют ставить «Озон». Он из тех, что при небольшом расходе топлива выдает максимальную для автомобиля динамику.

…

БЫТЬ: https://tostpost.com/be/a-tamab-l/22347-yak-karbyuratar-lepsh-pastav-c-na-vaz-2106-parady-specyyal-sta. html

Германия: https://tostpost.com/de/autos/22355-welcher-vergaser-besser-sich-auf-vaz-2106-tipps-von-experten.html

ES: https://tostpost.com/es/coches/22374-un-carburador-es-mejor-poner-en-vaz-2106-los-consejos-de-los-especiali.html

КК: https://tostpost.com/kk/avtomobil-der/22341-anday-karbyurator-zha-sy-oyu-a-vaz-2106-mamandar-ke-es.html

PL: https://tostpost.com/pl/samochody/22296-jaki-ga-nik-lepiej-postawi-na-vaz-2106-porady-ekspert-w.html

PT: https://tostpost.com/pt/carros/22298-qual-o-carburador-melhor-para-colocar-em-vaz-2106-dicas-de-profissiona.html

ТР: https://tostpost.com/tr/arabalar/22350-hangi-karb-rat-r-koymak-i-in-daha-iyi-vaz-2106-uzman-tavsiyesi.html

Великобритания: https://tostpost.com/uk/avtomob-l/22336-yakiy-karbyurator-krasche-postaviti-na-vaz-2106-poradi-fah-vc-v.html

ВАЗ 2109 глохнет на холостом ходу. Двигатель автомобиля глохнет во время движения. Когда двигатель не запускается из-за попадания воды

Причин, которые приводят к ситуации, когда ВАЗ 2109 глохнет на холостом ходу, может быть несколько. Наиболее распространены такие, как засорение фильтра тонкой очистки топлива или жиклера, а также сбой в системе регулирования оборотов на карбюраторе.

Все причины касаются легко устранимых поломок своими силами, в гараже или на стоянке.

На некоторые модели ВАЗ 2109 устанавливают жиклеры с клапаном с электромагнитным управлением. Такой клапан регулирует подачу топливной композиции в жиклер. При нормальной работе подача топлива прекращается при частоте вращения двигателя выше 2100 об/мин. Клапан снова открывается, когда скорость падает до 1900 об/мин .

Диагностировать его поломку можно только с применением специального оборудования на СТО. Однако есть и «народный» способ проверки. Для этого достаточно при работающем двигателе быстро отсоединить и подключить провод питания на клапане.

Фильтр тонкой очистки топливной смеси устанавливается на топливопроводе перед насосом подачи бензина в карбюратор. По регламенту он должен заменяться на «2109» каждые 15 000 км, но это. Неравномерная работа двигателя (дергания) на холостом ходу и высоких оборотах может означать, что двигатель засорен.

В этом случае его необходимо заменить, продувка может быть эффективной только тогда, когда необходимо съездить в автосалон за новым фильтром.

(контент_баннера)

Отечественной разработки и сборки устанавливался на ВАЗ 2109. Для регулировки подачи топливной смеси к двигателю потребуется отвертка с длинным лезвием и портативный тестер частоты вращения двигателя.

Карбюратор имеет два регулировочных винта, один для качества, а другой для подачи топлива.

Условия настройки для запуска процедуры регулировки:

• отрегулирована система зажигания;
• двигатель прогрет до 90°С (зимой 85°С)

• винт, отвечающий за объем топлива, закручивается до тех пор, пока двигатель не заглохнет;
• для того же винта делаются два полных оборота в обратную сторону и двигатель запускается;
• если двигатель не запускается, винт делает еще один полный оборот;
• на тахометре количество оборотов должно быть в районе отметки 1020 об/мин;
• добившись необходимых показаний тахометра, можно приступать к манипуляциям с винтом, отвечающим за обогащение смеси;
• этот винт необходимо вращать до тех пор, пока скорость не достигнет 850 об/мин;

Примечание: водителям , не привыкшим к длительному прогреву двигателя, следует установить обороты холостого хода на отметку 900 об/мин, так как отметка 850 об/мин оптимальна для хорошо прогретого двигателя.

Привет всем владельцам автомобиля ВАЗ 2109. Сегодня мы рассмотрим основные причины, почему глохнет девятка. Если вы не в курсе, то автомобиль ВАЗ 2109 выпускался с 1988 по 2006 год, легендарная машина выпускалась с карбюраторными, а позже и с инжекторными двигателями. Но объединяет их одно, они могут заглохнуть в двух случаях, либо топлива мало, либо проблема с искрой, точнее с ее отсутствием. Теперь более подробно.

Автовладельцы со стажем ВАЗ 2109 в случае если двигатель не заводится , в первую очередь ищут причину неисправности в свечах зажигания, для этого нужно выкрутить свечу и проверить искру, если ее нет и свеча в хорошем состоянии, то вам нужно ехать к дистрибьютору. Нужно снять крышку распределителя и проверить контакты, возможно они подгорели. Также нужно внимательно осмотреть угольный стержень, который находится в центре. Возможно, он изношен или застрял и не достает до пластины ползунка. Также нередки случаи, когда на крышке трамблера появляется трещина, в результате чего происходит замыкание на массу.

Если убедились в целостности контактов, то можно поставить новый бегунок и проверить искру. Если это не помогло, то нужно проверить катушку зажигания и коммутатор, это делается заменой на новые. В редких случаях причиной сбоя зажигания может быть плохой контакт в блоке переключателей. Если все действия оказались напрасными и ВАЗ 2109 продолжает глохнуть, то нужно проверить датчик холла, который находится в трамблере. Также нужно проверить замок зажигания, возможно подгорели контакты.

Если на ВАЗ 2109 стоит карбюратор и искра присутствует, то наиболее вероятной причиной отказа двигателя будет засорение форсунок, которые находятся в карбюраторе. Обычно они продуваются воздухом, чтобы добраться до форсунок, потребуется снять фильтр и крышку карбюратора вместе с поплавками. Также нужно обратить внимание на уровень топлива в поплавковой камере. Вы можете продуть его насосом для шин; при этом рекомендуется очистить дно поплавковой камеры от грязи.

Если двигатель автомобиля ВАЗ 2109 глохнет на холостых оборотах, то виноват электромагнитный клапан, который придется заменить на новый. Еще одной причиной может быть недостаточное количество топлива, которое поступает в цилиндры. Скорее всего, это связано с не плотно закрученным электромагнитным клапаном и происходит подсос воздуха, обедняющий тем самым горючую смесь. Следующая причина – заедание игольчатого клапана поплавковой камеры. В результате уровень топлива падает, и смесь снова обедняется.

На инжекторной ВАЗ 2109, при исправной системе зажигания, найти причину отказа этой системы довольно сложно, но на панели приборов есть кнопка «Проверить двигатель», и если этот индикатор загорится, вы нужно ехать на диагностику, чтобы разобраться с ошибками, которые выдает контроллер системы впрыска.
Ну вот и все мы рассмотрели основные причины, из-за которых глохнет автомобиль ВАЗ 2109. Всем пока.

Перечень причин остановки карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификации при движении (на ходу). Эта проблема может возникнуть из-за неполадок в разных системах двигателя: топливной, зажигания и др.

1. В бензобаке закончилось топливо.

В одном случае показания датчика уровня топлива могут быть просто неверными (он вышел из строя). В противном случае, даже если датчик показывает, что в баке осталось мало топлива, топливозаборник в такой ситуации всасывает воду, грязь, отложения и отложения со дна бензобака. Двигатель на такой смеси работать не будет и будет глохнуть хоть на ходу, хоть на холостых. Рекомендуется, во избежание появления такой проблемы, для профилактики периодически и .

1. Разрыв или засорение топливопровода.

Незакрепленные металлические и резиновые топливопроводы со временем могут порваться и изнашиваться. Это приведет к утечке топлива или прекращению подачи топлива, а также к остановке двигателя во время движения автомобиля. В качестве профилактики возникновения подобных неисправностей рекомендуется периодический визуальный осмотр топливопроводов на всем их протяжении. Также стоит обратить внимание на стойкий запах бензина, возникающий при этом.

Кроме того, как описано выше, грязь и вода из бака могут попасть в топливопроводы. В холодное время года наличие воды в топливопроводах может привести к их замерзанию.

1. Отсоединение центрального высоковольтного провода (бронепровода ).

Ослабленный центральный высоковольтный провод от катушки зажигания к крышке трамблера может оторваться (соскочить) во время движения автомобиля, что приведет к пропаданию искры и остановке двигателя. В некоторых случаях эта ситуация сопровождается хлопком в глушителе. Необходимо визуально проверить целостность центрального провода и плотность посадки его наконечников в гнезда катушки и крышки.

1. Обрыв провода в цепи низкого напряжения.

В первую очередь это низковольтные провода системы зажигания (идущие на катушку, трамблер, другие устройства системы зажигания, штекеры блока предохранителей). Во-вторых, это «массовый» провод, соединяющий аккумулятор и корпус («массу») автомобиля. Его обрыв или неплотное соединение приведет к остановке двигателя во время движения, с одновременным исчезновением света приборов на панели, выходом из строя указателей поворота, звуковых сигналов и т. д. Необходимо визуально осмотреть низковольтные провода, найти ослабленные советы, восстановить соединение «массовых» проводов. В помощь схема системы зажигания и.

1. Нарушение опережения зажигания.

Внезапное разрушение элементов распределителя зажигания (поломка или заедание пружин центробежного регулятора), ослабление крепления элементов и их смещение. Ослабление крепления самого распределителя приведет к смещению угла опережения зажигания в ту или иную сторону и остановке двигателя во время движения. В такой ситуации поможет только визуальный осмотр трамблера и дефектовка с последующей установкой опережения зажигания(или).

1. Пробой конденсатора на массу.

Неисправность автомобилей ВАЗ 2105, 2107 с контактной системой зажигания. Конденсатор на распределителе может внезапно выйти из строя, и двигатель заглохнет на ходу. Данная неисправность сопровождается. Конденсатор необходимо проверить и заменить в случае неисправности. В качестве временной меры рекомендуется отсоединить его провод от клеммы «К» прерывателя и двигаться дальше. Также можно использовать звуковой конденсатор. Его провод подключаем к выводу «Р» катушки зажигания, а корпус к «массе».

1. «Подсос» постороннего воздуха в систему питания.

В этом случае топливная смесь становится очень бедной и двигатель глохнет. К этому может привести плохо закрепленный карбюратор (под его фланец подсасывается воздух) или впускной коллектор. Неисправность устраняется подтяжкой гаек крепления карбюратора и коллектора или заменой прокладок под ними. Дополнительную информацию о «всасывании» см.

Рекомендуемое гбо на ваз 2115

Цена установки ГБО 2 поколения ГБО 2 поколения «Газовый карбюратор» ставится только на автомобили с металлическим впускным коллектором. Расход газа увеличивается на 5-7% по сравнению с бензином. Если коллектор пластиковый (как правило автомобили после 2001 года), то во избежание поломок необходимо установить систему ГБО 4 поколения ГБО итальянского производства для автомобилей российского и украинского производства (пропан-бутан), система «газовый карбюратор». ГБО на ВАЗ, ГБО на Газель, ГБО на Таврию, гбо на ваз 2110, гбо на ваз 2106, гбо на ваз 2109, гбо на ваз 2115, гбо на ваз 2107 карбюратор, гбо на ваз 2107, гбо на ваз 2106, цена гбо на ваз 21099
модель автомобиля	Объем цилиндра, л.	Цена, у.е.
Цена ГБО ВАЗ 2101-2107, Таврия, Славута.	50, 40, 30	410 $
Цена ГБО — ВАЗ 2104, 2108-2109карбюратор	40 (вместо «резерв»)	440 $
Цена ГБО — ВАЗ инжектор	50	410 $
Цена ГБО — ВАЗ инжектор	40 (вместо «резерв»)	440 $
Цена ГБО — ЗАЗ «Таврия» Пикап	50 (баллон над кабиной)	410 $
Цена ГБО — ВАЗ 2121 «Нива» карб./инж.	50 (цилиндр под кузовом)	410 $
Цена ГБО — ГАЗ-24..3110 «Волга» карб.	60	410 $
Цена ГБО — ГАЗ-3110 «Волга» инжектор	60	410 $
Цена ГБО — «Газель» борт. , цельнометалл.	90	410 $
Цена ГБО — «Газель» грузопассажирский. «дуэт»	60	410 $
Цена ГБО — УАЗ	60	410 $
Цена ГБО — ГАЗ 52, 53, 3307 «Газон»	100	410 $
Цена ГБО — ЗИЛ — 130	100	410 $

В цену ГБО 2 поколения входит:

• Редуктор «LOVATO» (Италия)
• Миксер и другие принадлежности
• Установка и настройка ГБО 2 поколения
• Документы в ГИБДД

ГБО-4 цена

В цену ГБО 4 входит:

• Блок управления (компьютер) STAG 4 (Италия+Польша)
• Редуктор «TOMASETTO» (Италия)
• Форсунки «VALTEK» (Польша) или «HANA» (+150 евро)
• *Баллон на запаску 42 л или по выбору клиента с доплатой в зависимости от объема
• Установка и настройка ГБО 4 поколения
• Документы в ГИБДД

ГБО 4 поколения устанавливается только на автомобили с электронным (полным) инжектором. Газ подается через форсунки, управляемые специальным компьютером. Мощность двигателя не падает, расход газа на несколько процентов выше бензина.

Цена на установку ГБО метан

Чем отличается ГБО-2 от ГБО-4 и почему такая разница в цене?

Чем отличается ГБО-2 от ГБО-4 , этот вопрос задают очень часто, так что давайте разбираться. «Нормальное», или дроссельное, газовое оборудование изначально разрабатывалось для карбюраторного автомобиля. Его можно разделить на 3 поколения:

ГБО 1 поколение

Вакуумный редуктор, т.е. подача газа от редуктора к смесителю открывается за счет разрежения во впускном коллекторе.

ГБО 2-го поколения

Редуктор электронный, хоть и нет в нем «электроники», но вместо вакуумной мембраны стоит электромагнитный клапан. Газ подается из ред-ра в смеситель сразу после подачи питания на змеевик (синхронно с открытием газового клапана).

ГБО 3-го поколения

То же, но с обратной связью(от лямбда-зонда), так называемая «система лямбда-контроля». Те. в дозаторе уже шаговый двигатель, которым управляет LCS в зависимости от состава смеси.

Так что все это оборудование может быть любым: дорогим или дешевым, российским или голландским, но смеситель до дросселя, на входе до впускного коллектора.

Возможные проблемы

Инжекторный двигатель становится, по сути, карбюраторным. Отсюда все проблемы. Дело в том, что при работе двигателя на газу во впускном коллекторе уже не воздух (как на бензине), а рабочая смесь газа и воздуха, которая при определенных условиях, если искра из-под клапана, например , может «лопнуть» — т.е. произойдет так называемый «обратный хлопок». Результат — выход из строя ДМРВ (если он есть) или он может просто сломать воздушный кожух. И вероятность этого есть всегда, какое бы оборудование вы не устанавливали!

Хотя по опыту можно сказать, что японцы практически не хлопают, Волга рано или поздно начинает хлопать, Гранд Чероки 5.2 даже пробовать не стоит, уши закладывает.

Решение проблемы с хлопками

Установка ГВО 4-го поколения, с распределенным впрыском газа. Тут хлопать нечего, во впускном коллекторе опять воздух, газовые форсунки рядом с бензиновыми. Газовый контроллер рассчитывает время открытия газовых форсунок на основании показаний температуры газа, давления, оборотов двигателя, разрежения во впускном коллекторе, и самое главное время открытия бензиновых форсунок, которое вычисляет бензиновый контроллер на основании показаний из кучи датчиков (детонации, положения дроссельной заслонки, ВМТ, расхода воздуха, температуры и т.д.) и самое главное кислородный датчик (лямбда-зонд). Те. бензиновая система питания должна быть в исправном состоянии, иначе и на газу она будет работать некорректно.

Отсюда такая разница в цене ГБО 4 и ГБО 2, и установка занимает целый день, потом настройка (винтов нет, только с компа).

Читайте также:

ГБО бывает двух видов: пропан-бутан и метан. Пропан и пропан-бутан как газ и топливо для автомобилей. Сжиженный газ Пропан-бутан (сжиженный нефтяной газ, LPG, по-английски — сжиженный нефтяной газ, LPG) представляет собой смесь двух газов. В быту его называют кратко: пропан. Пропан-бутан получают из нефти и конденсированных нефтяных попутных газов. Чтобы сохранить эту смесь

19.12.2011, 8:39

Какое ГБО лучше поставить на ВАЗ-21110 (инжекторное)?

Компания «Терминал» предложила мне инъекционный аппарат фирмы LOVATO.
Компаунд:

• Редуктор
• Газовый клапан
• Смеситель
• Эмулятор форсунки
• Эмулятор лямбда-зонда
• Переключатель

дозатор

Насколько я понимаю, это «3 поколение».
По поводу установки систем «4-го поколения» сказали, что нет смысла ставить на эту машину.

А вот один знакомый категорически советует только «впрыск» с форсунками, мол все остальные системы на инжекторные машины ставить нельзя.
Проблемы могут начаться после 10т.км. А те фирмы, которые предлагают сделать такую ​​установку, разводят клиента на последующее обслуживание.

Что такое правда?

19. 12.2011, 12:32

Ну, судя по моему опыту с ГБО, есть смысл ставить только 4 поколение на инжектор, как бы ни отговаривали.
Могу так сказать, т.к. у меня было несколько машин с ГБО, как карбюраторным, так и инжекторным, и большинство из них Lovato
Причем, на прошлой машине (ГАЗ 31105, 406.2i) я менял газ со 2-го поколения на 4-е, так что конкретно могу сказать что меняется:

1. Полный автомат, то есть газ включается при прогреве двигателя до 45 автоматически. Всегда заводится на бензине. В салоне поставили кнопку принудительного переключения на бенз. Теперь не нужно вручную переключать или, например, давать скорость, как в 3-м поколении. Плюс, если бензин закончился, кнопка начинает пищать заранее зуммером, что тоже достаточно удобно.

2. Не нужно периодически сливать отработку с редуктора. Меня постоянно бесила эта вонючая жижа. В 4-м поколении есть фильтр, меняющийся через определение. интервал (обычно 15 тыс. км). Замена фильтра в районе 500 р.

3. В коллекторе нет хлопков. Эта штука очень забавная, иногда пары бензина «хлопают» обратно во впускной коллектор. Причем, по моему опыту, это часто происходит именно на трассе, обгоняя грузовик на скорости свыше 100 км.ч. Приходилось пару раз так напиваться, что двигатель заглох. При установке ГБО поставил спец. металлическая трубка с резинкой, обычно называемая предохранительным клапаном. При хорошем хлопке эта резинка рвется в клочья. И правильно, ведь если бы прорвало канализацию, было бы менее интересно.

4. У 4-го поколения свои «мозги», а значит все настройки и диагностику можно сделать на компе (можно даже самому, если есть шнур-переходник, конечно). Считаю это большим плюсом.

5. Динамика. Здесь не все так хорошо, как говорят. Но тоже не все так плохо.
Во-первых, бытует такой миф, что на форсунках машина начинает «жрать» бензин как на бензине, а не так, как раньше. поколений — примерно на 15-20 процентов больше. Враньё — расход не меняется, он такой же, точно могу сказать, так как в машине есть бортовой компьютер.
Во-вторых, разгон становится таким же, как на бензине. Это почти правда. По сравнению со 2-м поколением машина гораздо увереннее. Но все равно немного водянистый по сравнению с бензином. Хотя, допускаю, что можно добиться диагностикой и регулировкой почти такой тяги, как не бенз, но я не стал заморачиваться.

6. Ну а теперь главный минус. Это конечно цена. Примерно в 2 раза дороже второго поколения (не знаю, сколько сейчас стоит 3-е). Но тут каждый волен выбирать для себя то, что ему нужно.

19.12.2011, 14:28

3. В коллекторе обратно не хлопает. Эта штука очень забавная, иногда пары бензина «хлопают» обратно во впускной коллектор. Причем, по моему опыту, это часто происходит именно на трассе, обгоняя грузовик на скорости свыше 100 км.ч. Приходилось пару раз так напиваться, что двигатель заглох. При установке ГБО поставил спец. металлическая трубка с резинкой, обычно называемая предохранительным клапаном. При хорошем хлопке эта резинка рвется в клочья. И правильно, ведь если бы коллектор рвался, то было бы менее интересно smile. gif
Но дело не только в этом. Самое неприятное, что после того, как порвется резинка, никуда не уедешь. Не поедешь, потому что теперь двигатель сосет воздух, и не хочет нормально работать. Поэтому наличие изоленты в машине всегда обязательно.
Естественно 4 поколение таких приколов уже лишено, начиная с форсунок. Также следует отметить, что, похоже, это было решено и на 3-м поколении.

Решено?

3-е поколение — все то же, что и во 2-м поколении с добавлением системы LAMBDA GAS. Эта электронная система принимает сигнал от лямбда-зонда и управляет шаговым двигателем для более точной дозировки газа, чтобы соответствовать экологическим нормам и поддерживать работу катализатора. Основной недостаток — обратный хлопок во впускном коллекторе, так как газ подается на дроссельную заслонку и весь коллектор заполнен газовоздушной смесью.

ГБО какого поколения подходят на ВАЗ 2109автомобиль. Все зависит от того, какой тип двигателя установлен на автомобиле: карбюраторный или инжекторный. ГБО первого или второго поколения можно смело устанавливать на карбюраторные модели, ведь такая установка на инжекторные модели может закончиться провалом. Для инжектора больше подходит ГБО 3-5 поколения. В первом поколении ГБО дозировка газа регулируется вручную. Давление после редуктора поддерживается работой диафрагм.

Нельзя использовать первое поколение на форсунках, так как мотор может начать реверсировать, а коллектор для этого не приспособлен. Многие утешают себя тем, что есть так называемый «хлопушка», но вряд ли это поможет движку. Главный недостаток — система крайне негибкая, любые параметры, такие как сопротивление воздушному потоку при загрязнении воздушного фильтра, потеря упругости диафрагмами, изменение атмосферного давления, к которому чувствительно любое ГБО, требуют ручной настройки. Он привлекателен низкой стоимостью и высокой надежностью. АТ инжектор ваз 2109LPG управляется электроникой, подает газ в зависимости от условий работы двигателя. Такие устройства соответствуют стандартному контроллеру. Кроме того, система позволяет добиться максимальной отдачи мощности на газе и повысить КПД. ГБО третьего-пятого поколения возможно и на карбюраторных моторах, но главную роль здесь решает цена. Далее нам нужно выбрать установщик. Может попробовать установить самому? Для установки ГБО первого или второго поколения особой квалификации не требуется, а для других необходима.

Кроме того, есть ряд нюансов. Первый – это проблемы при техосмотре и осмотре баллона, ведь при кустарной установке у вас не будет никаких документов на соответствие. Второй нюанс – в этом случае вся ответственность полностью лежит на владельце автомобиля. Так что не стоит экономить на этом вопросе и делать так, как требуется, но тогда и проблем не будет. Пожалуйста, прочитайте лицензию компании перед установкой. Даже после того, как вы уже определились и записались на установку, не стоит сразу бежать. По возможности следите за работой мастеров. По идее, им все равно, как устанавливать, и вы можете сказать им, чтобы они делали то, что удобнее вам и вашему автомобилю. Работа занимает не более 2-3 часов. Далее водитель заправляет цилиндр, чтобы мастер мог проверить герметичность цилиндра и произвести необходимые регулировки. Начните с 10 литров. Дело в том, что в небольшом количестве бензин может истощиться, и двигатель будет работать нестабильно, однако заправляться под завязку не стоит. Выполнив все работы, можно отправляться в путь, используя сжиженный газ. Не нужно сразу вдавливать педаль газа в пол, ведь новую технику нужно сначала обкатать. Водитель должен привыкнуть к другому способу управления автомобилем, соблюдать новые правила безопасности.

• ВАЗ 2123 2012 г., установка ГБО

  Юрий: Ремонт ГБО течет газ под капотом

  • Юрий, оставьте свой телефон, мы вам перезвоним и обсудим все вопросы.
  • Юрий: мой т.
  • Юрий, к сожалению, наш автосервис не сможет Вам помочь.

• ВАЗ 2106 2003 г., установка ГБО

  Алуксандр: установка Б.У. ГБО которое осталось от предыдущей машины, сколько будет стоить? В наличии редуктор, многоклапанный баллон и все остальное

  • Добрый день!

  • Извините, мы не занимаемся ГБО

• ВАЗ 2109 2000 г. , установка ГБО

  Игорь: Хочу установить ГБО на ВАЗ 2109, интересно сколько будет стоить

  • Здравствуйте все цены на нашем сайте
  • Здравствуйте!
    ВАЗ09 инжектор или карбюратор и с какого цилиндра вы хотите подавать газ?
    С уважением, Виктор. Тел.
  • Добрый день, Игорь. 2 поколение = 16800, 4 поколение = 22500 рэ.

• ВАЗ 2111 2001, установка ГБО

  Сергей: Сколько стоит установка ГБО

  • 40000 руб. работа с оборудованием

• ВАЗ Гранта 2017, установка ГБО

  Сергей: Сколько стоит установка Ловато 4 поколения с баллоном в запаску, с регистрацией в ГИБДД

  • Добрый день!
    Наша компания не производит данные работы. С уважением, Группа компаний АвтоГЕРМЕС!
  • Установка 30000. Регистрация 5000₽
  • Здравствуйте Сергей.
    Lovato на ВАЗ Granta с тороидальным баллоном обойдется в 29 000 рублей. Комплект документов для регистрации ГБО в ГИБДД обойдется в 3000 рублей.
    С уважением, Виктор. Тел.

• ВАЗ Приора 2010 г., установка ГБО

  Сулейман: Ремонт газового оборудования

  • Сулейман, приходи в понедельник днем. А какое оборудование, название, что не работает? А на бензине?
  • Сулейман: Сегодня желательно мне, на бензине
  работает отлично
  • Закончил сегодня около 17:00. В понедельник.
  • Приходи завтра в 10 утра

• ВАЗ Гранта 2015, установка ГБО

  Евгений: РЕГИСТРАЦИЯ ГБО В ГАИ? ЦЕНА УСТАНОВКИ?

  • Добрый день!
    Наша компания не проводит данные работы. С уважением, Группа компаний АвтоГЕРМЕС!
  • Добрый день Евгений! К сожалению, в нашем автосалоне такой услуги нет.

• ВАЗ 2105 2001 г.в., установка ГБО

  Виталий: Цена с оборудованием

  • Добрый день! В наших техцентрах ГБО не устанавливается. С уважением, Группа компаний АвтоГЕРМЕС!
  • Доброе утро.
    Г.Б.О-не занят
    С уважением, Старший Инспектор Мытищи-Николай

• ВАЗ Калина 2012, установка ГБО

  Беслан: ГБО 4 поколения, коробка пропускает газ

  • Здравствуйте. Ремонт или замену коробки передач можно определить только после осмотра коробки передач. Стоимость услуги зависит от марки коробки передач.

• ВАЗ Ларгус 2014, установка ГБО

  Игорь: Хочу установить качественное ГБО на Ларгус 16 клапанов, общий пробег 41000км, подскажите стоит ли с таким пробегом, сколько стоит, где и какое оборудование ставить?

  • Добрый день! Пробег автомобиля при установке ГБО не имеет значения, важно, чтобы мотор был в исправном состоянии и работал без ошибок. Вы можете поставить качество с нами. Сейчас отличное предложение на итальянские системы ОМВЛ — ваш автомобиль будет стоить всего 26 500 руб. Вас интересует Москва?
  • Игорь: спасибо за ответ, живу в районе Преображенки Богородского, думаю что нужно получить разрешение в ГИБДД и вообще какова вся процедура? У вас есть разрешение на установку?
  • мы поможем Вам от «А» до «Я» с регистрацией ГБО в ГИБДД. Процедура описана на нашем сайте:
    Стоимость как у нашего клиента 5500 за весь пакет документов.
  • Добрый день, Игорь.
    Наша компания занимается автомобильным ГБО оборудованием (ГБО) с 1998 года, имеем хороший опыт. ГБО можно ставить на исправный автомобиль с любым пробегом, бензиновый контроллер все равно будет считать, что машина работает на бензине. Вариантов комплектации достаточно много, цена под ключ от 25 000 руб. Мы можем установить самые современные итальянские или польско-итальянские системы. В срок — в течение одного рабочего дня. Добро пожаловать.
  • Добрый день, пробег небольшой, машина будет работать без проблем.
    Цена установки гбо 23500

• ВАЗ 2106 1994 г.в., установка ГБО

  Денис: Установка ГБО под ключ, интересует цена и сроки

  • 19500-10% NAL ИТАЛИЯ LOVATO
    2-3 ​​ЧАСА
  • Здравствуйте, срок 4 часа и стоимость 17000 рублей

• ВАЗ Гранта 2016, установка ГБО

  Евгений: Датсун машина 2015 двигатель от гранда 87 л/с установка ловато 4 поколение — цена?

  • Установка на Ваше авто с тором 42л будет 32т р
  • от 10000р работа

• ВАЗ Калина 2013 г. , установка ГБО

  Олег: добрый день. Интересует стоимость установки и оплата картой. с ув. Олег.

  • Здравствуйте Олег, какой баллон Вы хотели бы поставить?
  • 4 цилиндра
  • 4 баллона
    Устанавливаем лучшее газовое оборудование на рынке от таких производителей как Lovato, Digitronic, BRC, KME, AEB, OMVL, Vialle
    С баллоном до 60л вместо запаски и баллоном до 130л, стоимость установки в максимальной комплектации надбавка составит 33000 руб. Также есть стандартная комплектация 31 000 рублей и эконом 29 000 рублей. Конфигурации отличаются насадками и электроникой. Форсунки все 100% оригинальные итальянские, не китайские, которые можно установить за 25 000 рублей, но чем дешевле, тем капризнее к качеству топлива. Если автомобиль будет заправляться грязным газом, со временем более дешевые форсунки начнут троиться. Форсунки которые в комплектации премиум конструктивно отличаются системой блокировки, поэтому им не страшно даже наше некачественное топливо и поэтому гарантия на них 5 лет или 200 000 км.
    При установке баллонов вместо запаски объемом более 60 литров доплата может составлять от 5 000 руб. до 12 000 руб. в зависимости от объема баллона и производителя.
    С любой цены Вы получаете скидку 10% при оплате наличными. Если вы оплачиваете услугу в кредит или в рассрочку, цена будет фиксированной, банк берет скидку, оплачивает услугу за вас.
    Среднее время выполнения — 6 часов. Работаем семь дней в неделю, все всегда в наличии. Звоните и приезжайте в удобное для вас время!
    Оптимальный 33000-10%=29700 в лучшей комплектации и с любым баллоном
    Срок выполнения 6-8 часов без выходных
  • Добрый день! Установка под ключ на ваш автомобиль будет стоить 26 800 рублей вместе с баллоном на запаску. Возможна оплата картой.
  • 3
    2
    000 руб.

• ВАЗ Ларгус 2016, установка ГБО

  Вячеслав: Оборудование какого производителя вы устанавливаете? Меня интересует 4 поколение. И стоимость оборудования и монтажных работ на Lada Largus. Баллон устанавливается вместо запасного колеса.

  • 4 баллона
    Устанавливаем лучшее газовое оборудование на рынке от таких производителей как Lovato, Digitronic, BRC, KME, AEB, OMVL, Vialle
    С баллоном до 60 литров вместо запаски и до 130 литров баллона, стоимость установки в максимальной премиальной комплектации составит 33 000 руб. Также есть стандартная комплектация 31 000 рублей и эконом 29 000 рублей. Конфигурации отличаются насадками и электроникой. Форсунки все 100% оригинальные итальянские, не китайские, которые можно установить за 25 000 рублей, но чем дешевле, тем капризнее к качеству топлива. Если автомобиль будет заправляться грязным газом, со временем более дешевые форсунки начнут троиться. Форсунки которые в комплектации премиум конструктивно отличаются системой блокировки, поэтому им не страшно даже наше некачественное топливо и поэтому гарантия на них 5 лет или 200 000 км.
    При установке баллонов вместо запаски объемом более 60 литров доплата может составлять от 5 000 руб. до 12 000 руб. в зависимости от объема баллона и производителя.
    С любой цены Вы получаете скидку 10% при оплате наличными. Если вы оплачиваете услугу в кредит или в рассрочку, цена будет фиксированной, банк берет скидку, оплачивает услугу за вас.
    Среднее время выполнения — 6 часов. Работаем семь дней в неделю, все всегда в наличии. Звоните и приезжайте в удобное для вас время!
    Лучшая комплектация на Ларгус 60л вместо запаски и комплект с форсунками АЕВ с гарантией 5 лет или 200000км 33000 и минус 10% при оплате наличными 29700 к оплате
  • Добрый день!
    Устанавливаем многих производителей. Конкретно для вашего автомобиля мы предложим два комплекта:
    1. Digitronic (Польша) с баллоном 60 л — 26 700 руб.
    2. OMVL (Италия) с баллоном 60 л — 28 200 руб.

• ВАЗ 21099 2004 г., установка ГБО

  Василий: Подскажите пожалуйста стоимость замены выносного заправочного устройства.

  • Стоимость вуза 700 руб. Замена 300р.
  • Здравствуйте Василий. Звоните в рабочее время. С уважением, Мастер-консультант Максим.
  • 950 руб если в бампере

Установка другого карбюратора. Это оправдано? Форсунки карбюратора Увеличение мощности за счет изменения состава ВТС

Системы питания современных автомобилей с каждым годом становятся все более сложными, но простой, доступный и надежный карбюратор прослужит владельцам старых автомобилей еще долго. Сейчас карбюраторные автомобили уже давно сняты с производства. Но это не отменяет необходимости обслуживания таких машин. Например, карбюратор «Солекс» 21073 производства Димитровского автоагрегатного завода до сих пор выпускается и успешно эксплуатируется в системах питания двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109.. Его также можно встретить на ранних моделях «десятого семейства».

Несмотря на свою простоту, этот элемент пользуется спросом и популярностью у автомобилистов. Солекс 21073 устанавливался не только на Ниву. Отзывы о нем положительные, а значит, нужно узнать о нем побольше и научиться его настраивать.

Карбюратор Солекс: модификации

Базовая конструкция этих устройств разработана инженерами французской компании Солекс.

На заводе в Димитровграде позже получили лицензию на производство, а все остальные модификации производились здесь же специалистами. Популярный Солекс 21073 разработан на ДААЗе. Отзывы о нем только положительные. Механизм прост в настройке и отличается высокой надежностью. ДААЗ-2108 предназначен для работы с 1,3-литровым двигателем для ВАЗ и ВАЗ 2109.. Солекс 21083 был модифицирован под 1,5-литровые силовые агрегаты. Этими же механизмами оснащались модели первых партий ВАЗ 2110 с микропроцессорной системой зажигания. Классические модели ВАЗ комплектовались Солексом 21053-1107010. На модели ВАЗ Нива устанавливался механизм Солекс 21073-1107010. Теперь его заменил инжектор.

Устройство

Карбюратор «Солекс» 21073 относится к типу эмульсионных. Модификации его изначально устанавливались на моторы с устройством, отличающимся наличием двух камер, оборудованных дроссельными заслонками, а также системами дозирования. Устройство также имеет системы адаптеров для первой и второй камеры. Система холостого хода есть, но только для первой камеры.

Механизм состоит из двух половин. Нижний более массивный — и верхний. Эта половинка является непосредственно корпусом самого устройства, а верхняя часть – крышкой карбюратора. На дне каждой из камер установлены заслонки поворотного типа с механическим приводом. Вверху, в первой камере карбюратора, находится заслонка воздухозаборника. Необходим для запуска еще не прогретого силового агрегата. Эта деталь приводится в действие тросом, который уходит в салон и соединяется с рычагом, отвечающим за подсос, и с пусковой

Принцип работы

Солекс 21073 работает следующим образом. Бензин поступает в поплавковую камеру с помощью входного штуцера – топливо также проходит через сетку фильтра, где очищается, и выходит через игольчатый клапан. Камера с поплавком двухсекционная, причем секции соединены между собой. У них будет одинаковое количество бензина. Такая конструкция позволяет значительно уменьшить влияние наклонов кузова на уровень топлива в данной камере.

Обеспечивает более стабильную работу двигателя. По мере наполнения камеры поплавок, нажимая на часть игольчатого клапана, перекрывает доступ топлива в камеру. Это поддерживает постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин через жиклеры поступает в смесительные колодцы. В эти колодцы воздух поступает через специальные отверстия в эмульсионных трубках или воздушные форсунки. Далее в них смешивается бензин и воздух. В результате получается топливная смесь. Он попадет как в маленькие, так и в большие диффузоры устройства. Это основная дозирующая камера. В зависимости от режима работы двигателя в карбюраторе могут запускаться определенные механизмы и системы. Когда владелец пытается запустить двигатель «на холодную» с целью обогащения топливной смеси, в дело вступает пусковое устройство. Его водитель стартует из салона — это подсос.

Когда ручка максимально вытянута, воздушная заслонка первой камеры полностью закрыта. При этом первая камера открывается на расстояние стартового зазора. Регулируется с помощью регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит регулировать обороты холостого хода.

Система запуска

Этот механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Устройство также имеет диафрагму и шток, который соединен с воздушной заслонкой. После запуска двигателя во впускном коллекторе создается разрежение. Он воздействует на шток диафрагмы, тем самым открывая воздушную заслонку. Возврат рукоятки воздушной заслонки в нормальное положение уменьшит пусковые зазоры.

Параметры зазоров зависят от геометрических характеристик рычага и никак не регулируются. Что касается дроссельной заслонки второй камеры, то при выдвинутой воздушной заслонке она находится в запертом состоянии.

Система холостого хода

Этот узел необходим для подачи горючей смеси в камеры сгорания на самой низкой скорости. Благодаря этой системе силовой агрегат не будет глохнуть при отсутствии нагрузки. Топливо поступает в систему через главный жиклер в первую камеру. Через сопло ХХ, где оно затем смешивается с кислородом, топливо поступает в систему через воздушный клапан. Этот механизм позволяет обеспечить стабильную работу двигателя на холостом ходу без нагрузки.

Далее горючая смесь поступает в первую камеру по специальному каналу, расположенному под дроссельной заслонкой. Топливный механизм, ведущий к выходу ХХ, закрыт качественным винтом. Это регулировочный винт, с помощью которого можно регулировать и изменять характеристики карбюратора. С этим элементом также настраивается работа мотора в холостом режиме на механизме Солекс 21073. За счет него определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Другие узлы карбюратора

Также в механизме есть ускорительный насос и экономайзер. Эти агрегаты предназначены для топливной смеси двигателя при его работе в нагруженном режиме.

Регулировка уровня в поплавковой камере

Итак, мы рассмотрели прибор Солекс. Регулировка карбюратора поможет установить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком большим. Для начала нужно завести и немного прогреть двигатель. Затем демонтируйте топливный шланг и крышку карбюратора. Затем отсоедините всасывающий кабель и скрутите крышку с устройства.

Снимать нужно максимально плавно и осторожно, чтобы не повредить поплавок. Затем линейкой или штангенциркулем измеряют расстояние в каждой из камер. Мерить нужно от сопрягаемых поверхностей до края бензина. Этот размер должен быть около 24 мм. Если больше или меньше, то параметр регулируется подгибанием поплавка. Затем устройство собирается обратно, двигатель запускается и прогревается.

Настройка холостого хода

Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как правильно настроить карбюратор. Результат — потеря мощности, плавающие обороты и другие проблемы. После успешного завершения регулировки уровня отрегулируйте обороты холостого хода. Перед этим рекомендуется заглушить двигатель. Для работы понадобится плоская отвертка и время. В подошве механизма имеется отверстие. В нем есть винт, отвечающий за качество смеси. Вкручивается до упора. Однако не стоит слишком усердствовать.

Затем из крайнего положения откручивается винт на пять оборотов. Далее двигатель запускается без подсоса. Откручиваем винт качества — карбюратор 21073 будет регулировать обороты двигателя. Затем элемент снова вкручивается. Вращать необходимо до тех пор, пока работа силового агрегата не станет максимально стабильной. Медленно вращайте винт. Когда работа мотора станет спокойнее, его выкручивают не более чем на один оборот. В результате обороты холостого хода будут около 900. Но если двигатель глохнет, они немного увеличиваются.

Заключение

Это самые главные правила тюнинга карбюратора Солекс (он идет на Ниву или на семерку, не важно). Настройка позволяет улучшить работу двигателя, стабилизировать обороты холостого хода. Чем хорош этот карбюратор, так это тем, что его можно отрегулировать минимальным набором инструментов в любых условиях. Но время идет, и автомобилей с таким типом системы питания становится все меньше и меньше.

Подбор и доводка жиклеров на карбюраторах Солекс производится в двух случаях: при необходимости повышения мощностных показателей двигателя автомобиля (быстрый пуск, приемистость, увеличение оборотов) или для снижения расхода топлива двигателем от паспортные показатели.

В случае увеличения мощности обычно выбирают и увеличивают пропускную способность топливных форсунок ГДС (обогащают топливную смесь). Улучшить при необходимости топливную экономичность — увеличить пропускную способность воздушных жиклеров ГРС (обеднить топливную смесь). В любом случае необходимо установить на карбюратор форсунки с измененным сечением отверстия и производительностью, отличной от номинальной (маркировка на форсунках означает диаметр отверстия и соответствует их определенной пропускной способности).

Перед началом работы убедитесь, что и карбюратор, и двигатель нормально работают на штатных жиклерах. Также перед проведением модификации карбюратора рекомендуется привести в надлежащее состояние систему питания и систему зажигания автомобиля. Если двигатель автомобиля кушает бензин ведрами или даже вдвое, есть смысл провести полную диагностику систем двигателя, привести все в норму и только потом браться за доработку.

Следует помнить, что при работе с карбюратором необходимо придерживаться определенной схемы: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров основных дозирующих систем. Изменение одного или нескольких звеньев этой цепи приводит к явному изменению работы двигателя. Увеличение или уменьшение пропускной способности форсунок должно быть небольшим и постепенным — в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и выполнять все манипуляции на них. Ставим родные форсунки обратно на случай неудачи эксперимента.

Варианты доработки и подбора жиклеров на карбюраторах Солекс

— Установить воздушные или топливные форсунки от другого карбюратора, от другого двигателя

Вы можете выбрать из списков ниже.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс

Таблица размеров и применимости воздушных жиклеров ГДС для карбюраторов Солекс

форсунки воздушные, топливные, эмульсионные трубки и колодцы карбюраторов Солекс

— Модифицировать существующие жиклеры

В продаже есть тонкие сверла 1 мм, 1,5 мм, 1,75 мм и т. д., могут 2 мм использоваться для рассверливания штатных патрубков до требуемых размеров за счет увеличения их пропускной способности. В некоторых случаях можно запаять отверстие оловом и пересверлить его.

Технология выбора форсунок

Начинаем подбор с ГДС топливных или воздушных жиклеров первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность. При необходимости отрегулируйте обороты холостого хода винтами «качество» и «количество».

Устанавливаем еще больший жиклер, проверяем динамику или экономичность. И так несколько раз, пока не появятся явные сбои в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. Затем делаем шаг назад, устанавливая струю настоящего измерения. Аналогичную настройку проводим для второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Этот процесс (в сочетании с другими модификациями карбюратора) подробно описан в статьях на сайте, .

Проверка пропускной способности форсунок для контроля соответствия их маркировки можно проверить, изготовив самодельное приспособление (см.).

Примечания и дополнения

— Описанный выше подбор жиклеров — это минимальное вмешательство в работу карбюратора с минимальными последствиями (прирост мощности процентов на 5-10 или экономия в пределах литра на сотню). Вы сможете сильнее и эффективнее настроить свой карбюратор, если добавите в подборку жиклеров, как малых, так и больших, подберете эмульсионные трубки, доработаете смесительные камеры карбюратора, ускорительный насос и измените последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в итоге позволит изменить и улучшить необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

Сначала вы должны обратиться к теории карбюратора. Упрощая до невозможности, можно сказать, что в основе работы лежит подача определенного количества топлива через форсунку в поток воздуха, проходящий через диффузор. Чтобы было понятнее, поясню: жиклер — это заглушка с калиброванным отверстием, через которое подается ровно столько топлива, сколько положено (не всегда столько, сколько нужно). Диффузор представляет собой сужение в воздушном канале карбюратора. Если вы помните из школьного курса физики, то с уменьшением диаметра трубы скорость потока увеличивается, а давление на стенки уменьшается. Другими словами, при сужении канала возникает разрежение, в которое через форсунку всасывается топливо. Так работает карбюратор. Конечно, где-то есть еще и поплавковая камера, система пуска и холостого хода (ХХ), но пока это совершенно не важно. Для подбора карбюратора под конкретный двигатель важны всего два параметра: диаметр диффузора и пропускная способность жиклера. Если эти параметры совпадают с требуемыми, то двигатель будет нормально работать на номинальных оборотах (хотя может плохо заводиться и иметь нестабильные обороты ХХ). Осталось только привязать эти параметры к движку.
В простейшем случае двигателя (один цилиндр — один карбюратор) важны следующие параметры: рабочий объем, частота вращения двигателя и максимальная мощность. Причем последний параметр важен лишь постольку, и о нем можно пока забыть. Обратимся к «Планетам»: с увеличением числа оборотов и мощности на однотипных карбюраторах увеличивалась пропускная способность сопла при неизменном диаметре диффузора. Если карбюраторы разного типа, то и диаметр диффузора может быть разным, так как это зависит от конструктивных особенностей карбюратора. Теперь объясним это дело с точки зрения теории.
Как образуется одинаковый поток воздуха через карбюратор? Правильно, разрядом в камере КШМ, который создавался движением поршня вверх. Следовательно, чем больше объем двигателя, тем выше этот расход. Чем выше обороты двигателя, тем чаще происходит процесс «подсоса» топлива из жиклера, тем больше должна быть его пропускная способность. Собственно диаметр диффузора тоже должен быть другим, но как сделать его переменным? Ни в коем случае, поэтому и меняют только жиклер. Соответственно, при изменении продувки цилиндров, фаз двигателя и степени сжатия также необходимо подбирать жиклер. Диффузор остался прежним. Конечно, мы не могли его физически поменять, но можно поставить и аналогичный карбюратор с другим диаметром диффузора (т.е. той же марки, но с другой буквой). То есть пока все достаточно ясно: при форсировке заменяем или подводим жиклер. А при замене карбюратора на другой, если этот давно снят с производства?
Это несколько сложнее. Допустим, мы хотим поставить на ИЖ-П2 новый К-68 вместо давно убитого К-36И. Почему он? Причина проста — это самый современный отечественный карбюратор. Причем он современный не только потому, что это более поздняя модель, но и конструктивно. Во многом он отличается в лучшую сторону от ранее выпускавшихся К-62/65. Причину, по которой довольно сложно поставить, например, Жикова, я объясню позже. На данный момент вы можете поверить мне на слово, что К-68 — лучший выбор для планет на сегодняшний день. Из недорогих и распространенных карбюраторов, естественно. Вернемся к выбору карбюратора. У Р2 и Р3 был К-36И, но у Р2 реактивность 250, а у Р3 280. Обороты соответственно 4600 и 5600. умный ход, который позволяет их владельцам платить меньше налогов). То есть надо взять К-68 с диффузором, рассчитанным на Р5, но с соплом 280/250=1,12 раза меньше. Смотрим таблицу скачанную с сайта http://www.topsys.spb.ru/k68.htm и видим что нам подходит К-68И с реактивным двигателем 250, что на К-68Д и вероятно в своем ремонтном комплекте. Для тех, кто еще не понял, к чему я веду, поясняю: покупаем К-68И и ремкомплект на К-68Д и меняем жиклер. Все, можно ставить, ездить и наслаждаться. На основании личного опыта могу сообщить, что установка К-68И на Р3 проходит очень успешно и безболезненно.
Теперь перейдем к «Юпитерам». Вот достаточно сложный случай: один карбюратор на два цилиндра, работающих в противофазе. Для справки могу сказать, что англичане (любители формулы R2) пробовали ставить на такие моторы два карбюратора. Почему наши конструкторы поставили один карбюратор? Ответ прост: добиться простоты обслуживания и удешевления мотоцикла. Вряд ли их стоит за это винить — так же поступили и конструкторы ЯВ и ЧЗ. Однако при такой схеме сразу возникают проблемы. Наиболее важным из них является асинхронная работа цилиндров. Теоретически оба цилиндра абсолютно одинаковые, но это только в теории. На практике нормальным можно считать разброс мощности между цилиндрами в 20%. Поясню, что для отечественных оппозитов, с их схемой два цилиндра — два карбюратора, это неприемлемо. А добиться большего для «Юпитеров» (да и для «Яв» тоже) достаточно сложно, ибо… как? На ранних «Юпитерах» между карбюратором и «штанами» ставилось регулирующее кольцо с выступом. Уже на «тройках» от него отказались. Причина проста — этот самый выступ работал по-разному на разных скоростях, что не добавляло счастья владельцу такого двигателя. Да и вообще ставить какой-то тормоз во впускной канал не гут. Пробовал ставить ограничитель прямо на цилиндр, в который явно поступает много топлива. Это дало мне провалы на разных скоростях. Не сказать, что я был этому рад. ..
Еще один интересный момент: так как цилиндры работают «на пределе», то и импульс воздушного потока будет в два раза слабее и в два раза чаще, чем на «Планете». Соответственно диаметр диффузора у однотипных «Юпитера» и «Планеты» будет разным. Это имеет два последствия. Первое: невозможно безболезненно переставить между собой карбюраторы «Юпитер» и «Планета», даже при замене жиклеров. Ведь при этом система запуска остается неизменной, а главное система ХХ. В итоге, даже подобрав жиклер и установив нужное положение иглы, мы получаем нормальную работу двигателя на рабочих оборотах, но отвратительный пуск и ХХ. Следствие номер два: нельзя безболезненно ставить на «Планеты» жиковские карбюраторы, рассчитанные на работу с двухцилиндровыми моторами. Об обратной замене, конечно, никто и не думает…
Единственный способ добиться синхронной работы цилиндров на «Юпитере» — установка двух карбюраторов. Такие интересные моменты, как установка лепесткового клапана и резонатора впуска я намеренно пропущу — они заслуживают отдельной статьи. Каждый. Также не буду останавливаться на технологии изготовления переходных труб — она достаточно проста. Моя работа заключается в том, чтобы дать рекомендации по выбору карбюраторов для данной конструкции.
Двигатель «Юпитера» можно представить как два отдельных одноцилиндровых двигателя, соединенных общим валом. По сути так оно и есть — два коленчатых вала соединены в маховике шпонками. А теперь, не заглядывая дальше, скажите: как выглядит каждый такой мотор? Ответ однозначен — к «восходному» двигателю. Рабочий объем, число оборотов, степень сжатия и даже диаметр цилиндра остались прежними. Думаю, такое совпадение не является секретом для знающих мотоциклистов. Дело даже не в стандартизации Совдепа — у обоих мотоциклов один и тот же родитель — ДКВ. Натюрлич, это ДКВ-РТ350 и ДКВ-РТ175 соответственно. Забавно другое: ни тот, ни другой мотоцикл на родине серийно не производился — времена были не те. Драг нах остен, не до спортивных мотоциклов было. Выпускался только ДКВ-РТ125, прародитель «эмок» и «ковровцев». В дальнейшем решили разнообразить ассортимент выпускаемых мотоциклов, и в Коврове стали выпускать 175-кубовые автомобили, благо чертежи уже были готовы… Впрочем, не уверяю, что это непреложная истина — просто по в моих (достаточно многочисленных) источниках все было именно так… Но и они могут ошибаться.
Важно другое — для установки двух карбюраторов на Юпитер идеально подходят карбюраторы «Восход». Однако использовать для этого два «Восхода» я категорически не рекомендую, т.к. они оснащены довольно примитивными К-62/65. Кроме того, наиболее вероятными владельцами этих байков являются «первопроходцы», которые любят все чинить молотком и ломом. Следует добавить, что обычно среднестатистический «Восход» меняет своих владельцев чаще, чем любой другой отечественный мотоцикл (аутсайдерами здесь являются «Планеты» и противоположности). Соответственно, вероятность того, что кто-то специально поковыряется в карбюраторе, крайне высока. И иногда проще купить новый карбюратор, чем доводить до ума побывавший в руках каких-то «умельцев». Я, например, больше месяца потратил на К-60В, у которого спецы, потеряв винт качества, не постеснялись поменять его на винт ХХ, а тот просто заменили болтом, заточенным под конус . И тут я потратил 400 рублей (14$) и купил новый карбюратор…
Дальнейшие рассуждения очень просты. Находим в списке карбюраторов К-68Х, предназначенный для «Восхода-3М», и покупаем их два. Если у вас немного «сгорел» двигатель, то лучше подойдет «сова» К-68Х. Кроме того, они рассчитаны на работу с лепестковым клапаном. Хоть и незначительно, но все же влияет на работу карбюратора. Что означает буква «Х» в маркировке карбюратора? А то что на сайте нет, а в сети есть только К-65В и К-68К. Так что ждем их появления.
Позвольте мне дать вам пару моментов. Во-первых, не стоит делать переходник с одного троса газа на два — лучше использовать дроссель
«Урал». Это облегчит регулировку момента открытия заслонок. А во-вторых, нет смысла использовать пусковые устройства обоих карбюраторов. Подключайте только тот, который вам больше нравится. В этом случае запуск будет происходить на одном цилиндре, а работу сразу подхватит второй. На нормально отрегулированном двигателе этого вполне достаточно.

Подбор и доводка жиклеров на карбюраторах Солекс производится в двух случаях: при необходимости повышения мощностных показателей двигателя автомобиля (быстрый пуск, приемистость, увеличение оборотов) или для снижения расхода топлива двигателем от паспортные показатели.

В случае увеличения мощности обычно выбирают и увеличивают пропускную способность топливных форсунок ГДС (обогащают топливную смесь). При необходимости улучшить топливную экономичность — увеличить пропускную способность воздушных жиклеров ГДС (обеднить топливную смесь). В любом случае необходимо установить на карбюратор форсунки с измененным сечением отверстия и производительностью, отличной от номинальной (маркировка на форсунках означает диаметр отверстия и соответствует их определенной пропускной способности).

Перед началом работы убедитесь, что и карбюратор, и двигатель нормально работают на штатных жиклерах. Также перед проведением модификации карбюратора рекомендуется привести в надлежащее состояние систему питания и систему зажигания автомобиля. Если двигатель автомобиля кушает бензин ведрами или даже вдвое, есть смысл провести полную диагностику систем двигателя, привести все в норму и только потом браться за доработку.

Следует помнить, что при работе с карбюратором необходимо придерживаться определенной схемы: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров основных дозирующих систем. Изменение одного или нескольких звеньев этой цепи приводит к явному изменению работы двигателя. Увеличение или уменьшение пропускной способности форсунок должно быть небольшим и постепенным — в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и выполнять все манипуляции на них. Ставим родные форсунки обратно на случай неудачи эксперимента.

Варианты доработки и подбора жиклеров на карбюраторах Солекс

— Установить воздушные или топливные форсунки от другого карбюратора, от другого двигателя

Вы можете выбрать из списков ниже.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс

Таблица размеров и применимости воздушных жиклеров ГДС для карбюраторов Солекс

форсунки воздушные, топливные, эмульсионные трубки и колодцы карбюраторов Солекс

— Модифицировать существующие жиклеры

В продаже есть тонкие сверла 1 мм, 1,5 мм, 1,75 мм и т. д., могут 2 мм использоваться для рассверливания штатных патрубков до требуемых размеров за счет увеличения их пропускной способности. В некоторых случаях можно запаять отверстие оловом и пересверлить его.

Технология выбора форсунок

Начинаем подбор с ГДС топливных или воздушных жиклеров первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность. При необходимости отрегулируйте обороты холостого хода винтами «качество» и «количество».

Устанавливаем еще больший жиклер, проверяем динамику или экономичность. И так несколько раз, пока не появятся явные сбои в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. Затем делаем шаг назад, устанавливая струю настоящего измерения. Аналогичную настройку проводим для второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Этот процесс (в сочетании с другими модификациями карбюратора) подробно описан в статьях на сайте, .

Проверка пропускной способности форсунок для контроля соответствия их маркировки можно проверить, изготовив самодельное приспособление (см.).

Примечания и дополнения

— Описанный выше подбор жиклеров — это минимальное вмешательство в работу карбюратора с минимальными последствиями (прирост мощности процентов на 5-10 или экономия в пределах литра на сотню). Вы сможете сильнее и эффективнее настроить свой карбюратор, если добавите в подборку жиклеров, как малых, так и больших, подберете эмульсионные трубки, доработаете смесительные камеры карбюратора, ускорительный насос и измените последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в итоге позволит изменить и улучшить необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

Наиболее распространены карбюраторы Солекс модификаций 21053, 21083, 21073, 21041. Они отличаются калибровочными данными, т.е. сечения больших диффузоров (ДД), величины и типа жиклеров и других потрохов и рассчитаны на определенный объем и тип двигателя.
21083 — «базовая» модификация карбюратора с наименьшим сечением диффузоров 21х23, предназначенная для поперечно расположенного «зубильного» двигателя объемом 1,5 л. Особенно популярен тем, что из него можно получить Солекс любой модификации, а также уникальный, заточить его под любую стоимость диффузоров и так далее. Нежелательно ставить двигатель объемом более 1,5 л — на высоких оборотах будет захлебывать двигатель из-за малого сечения БД. Следует отметить, что 21083 готовит обедненную смесь (из-за особенностей двигателя 2108) и для получения хорошей динамики на двигателе УЗАМ целесообразно менять форсунки.
21053 — карбюратор для продольного двигателя 2105 объемом 1,5 литра, имеет диффузоры 23х24. Самый приемлемый вариант для двигателей 1,5 л, требует минимальной регулировки. Если не хотите долго бороться с жиклером или искать толковый карбюратор — это вам Солекс
21073 — карбюратор для нивы, на объем 1,7 л, диффузоры 24х24, популярный у владельцев двигателей УЗАМ-1,7, для двигателя 1,7 л тоже становится с минимальной доводкой.
Особенность: дополнительно имеет 2 штуцера рециркуляции отработавших газов, в других Солексах их нет (позиция «а» на фото).
21041 — единственный карбюратор семейства «Солекс», разработанный для двигателя «Москвич» объемом свыше 1,8 л, имеет самые большие диффузоры — 24х26. Внимание! Существует несколько модификаций этого Солекса для МПСЗ или БСЗ, они отличаются отсутствием и наличием форвакуумного вакуумного штуцера, будьте внимательны.
Дополнительно хочу сказать, что любой солекс можно подогнать под любой объем — дело времени и нервов и сожженного бензина. Если поставить солекс 083 на 1,5 литра, то получим приемистый двигатель на низах, который заткнется через

4500об, если поставить

Внимание! Все Солексы одинаковы внешне и по устройству, поэтому устанавливаются, подключаются и настраиваются одинаково, вне зависимости от модели!
Внешний вид и подключение карбюратора на примере 21041-****-10.

1. Электромагнитный клапан, применяемый для системы ЭПХХ (экономайзер принудительного холостого хода), перекрывает подачу топлива через жиклер холостого хода, сам жиклер можно найти, открутив электромагнитный клапан. Если у вас нет блока ЭПХХ, то +12 вольт необходимо подключить к клемме электромагнитного клапана, чтобы при выключении зажигания напряжение на нем пропадало (подача топлива на ХХ прекращалась), что позволит легко выключите двигатель и избегайте калильного зажигания.
2. Отверстие для отбора проб картерных газов необходимо для отвода картерных газов от двигателя на холостой ход при закрытых дроссельных заслонках. Подсоединяется к тонкому шлангу на баке Solex или врезается в основной шланг отвода картерных газов.
Если на поддоне нет тонкого штуцера для него, то нужно подсоединить его шлангом к магистральному патрубку картерных газов, либо просто надеть на него трубку с топливным фильтром на конце. Отключение звука не рекомендуется, чтобы не нарушать работу ХХ.
3. Штуцер вакуумного предупредительного устройства зажигания соединяется шлангом с распределителем.
4. Трубка обогрева первой камеры, для стабильной работы зимой трубу необходимо врезать в систему охлаждения, удобно для этого использовать шланг выходящий из коллектора.
5. Соединение входа топлива.
6. Винт для регулировки КОЛИЧЕСТВА оборотов ХХ (черная пластиковая ручка). На конце этого винта есть проводка с клеммой, она используется в системе ЭПХХ, если у вас ее нет, то проводку никуда подключать не надо (изолировать не надо).
7. Отверстие, в котором находится винт регулировки КАЧЕСТВА смеси ХХ.
8. Ось заслонки первой камеры, к которой гайкой (УН) прикручен кулачок ускорительного насоса
а. У 21073 сюда вставляются трубки рециркуляции отработавших газов, они соединяются между собой куском шланга.
б. В других модификациях Солекс есть штуцер обратки топлива.

Установка карбюратора Солекс, например 21041-10.

Возможны 2 варианта установки карбюратора Солекс: первая камера (камера с воздушной заслонкой сверху) к ГБЦ (как у стандартных к126 и ОЗОН) и первая камера дальше от ГБЦ. Кроме того, в зависимости от выбора установки есть 2 варианта подключения привода дроссельной заслонки, об этом позже.

Вариант «первая камера дальше от ГБЦ» еще называют «развернутый» Соелкс. Суть этого «разворота» заключается в следующем. Когда карбюратор находится первой камерой ближе к ГБЦ, то расстояние от него до 1 и 4 цилиндров больше, чем до 2 и 3, поэтому двигатель получает больше смеси в 2,3 и обедняет в 1,4, что заметно по цвет свечей после длительной работы двигателя, кроме того, при полном форсаже, когда обе камеры открыты, воздух проходит по пути наименьшего расстояния — т.е. через ту же самую первую камеру, меньшего в диаметре и с более бедными форсунками . Реверс Солекса позволяет несколько выровнять расстояние до цилиндров, а при открытых заслонках воздух в основном будет поступать через большую вторую камеру.

Если выбор пал на вариант №1, первая камера в ГБЦ, то привод дроссельной заслонки при желании можно реализовать без переделок родной тяги, что очень просто и быстро (недостаток в том, что родные люфты педали газа остаются у нас), с «развернутой» версией приходится делать тросовый привод газа.

В этом блоге я постараюсь сделать понятный и простой (хотя и менее точный) расчет необходимого карбюратора, так как многие не понимают, что нужно начинать резать карбюратор или ставить другой с диффузорами большего размера.
Сразу хочу всех разочаровать, но карбюратор не выдает мощности и увеличить ее заменой или настройкой карбюратора нельзя! Все, что мы можем сделать, это улучшить ускорение автомобиля за счет обогащения топливной смеси. Но и тут надо понимать, что бензин горит только при определенном соотношении воздуха и топлива. Смесь (коэффициент избытка воздуха) может варьироваться от 0,85 (богатая смесь) до 1,15 (бедная), при большем количестве бензина смесь просто не горит!
Карбюратору необходимы определенные условия для оптимальной работы, а именно скорость воздуха:
— минимальная (по разным данным) не менее 30 м/с в самом узком месте — в диффузоре;
— максимальная 120 м/с.
Расчет сделаем для частоты вращения двигателя равной:
— 1000 об/мин, так как это скорость, при которой должна включаться основная дозирующая система;
— 4000 об/мин, так как сравнима со скоростью 100 км/ч на 4-ступенчатой ​​коробке и 120 км/ч на 5-ступенчатой;
— 5600 об/мин, так как это максимальные обороты, и за ними следует снижение мощности и крутящего момента, что видно из скоростных характеристик:

Подытожим: для работы стандартного двигателя достаточно стандартного карбюратора; для тех, кто хочет улучшить динамику, достаточно немного увеличить топливный жиклер. Например на солексе 083 с 95 до 97,5. Согласитесь, это проще, дешевле и быстрее.

Для тех, кто все еще не согласен, попробуйте рассчитать проходное сечение канала между клапаном и головкой блока цилиндров

Соответствие карбюратора двигателю очень важно для производительности и экономичности двигателя. Многие конструкторы двигателей часто впадают в заблуждение и устанавливают карбюраторы на свои двигатели по принципу «чем больше, тем лучше».

Если двигатель оснащен карбюратором слишком большого размера, он будет глохнуть и работать с перебоями на низких оборотах и ​​не начнет нормально работать, пока не достигнет очень высоких оборотов. Естественно, эффективность и состав выхлопных газов ухудшаются.

Двигатели большого объема и двигатели, работающие на высоких оборотах, требуют более крупных карбюраторов, чем двигатели малого объема, работающие на низких оборотах.

Многие карбюраторы объединены по потенциальной пропускной способности воздуха, измеряемой в м 3 /мин. Большинство, но не все производители испытывают свои карбюраторы при давлении 38 мм рт.ст. Искусство. Сравнивая карбюраторы разных моделей, проверьте, одинаковы ли измерения.

Наиболее важными факторами при выборе размера карбюратора являются объем двигателя, максимальная частота вращения двигателя и объемный КПД.

Объемный КПД является мерой способности двигателя полностью заполнять цилиндры и выражается в процентах (%). Например, двигатель объемом 1639 куб. см, который получает 1311 куб. см воздушно-топливной смеси в камеру сгорания при каждом такте впуска, имеет объемный КПД 80%.

Для простоты предполагается объемный КПД около 80%, что является средним значением для двигателя с форсированными параметрами. Для повседневного использования с 4-цилиндровым карбюратором вам необходимо определить, в каком диапазоне оборотов двигатель будет работать чаще всего. Будьте реалистами — вы можете навредить себе, если переоцените. Округлите результаты до ближайшего подходящего размера карбюратора. Приведенная ниже таблица является руководством для определения пропускной способности карбюратора.

Как правило, для форсированных двигателей малого рабочего объема требуются карбюраторы с производительностью на входе от 14 200 до 17 040 м3/мин, в зависимости от фактического рабочего объема и уровня модификации. Двигатели с наддувом большого рабочего объема хорошо работают с карбюраторами ниже по потоку от 18 до 23 м3 / мин, опять же, в зависимости от рабочего объема и уровня наддува.

Производительность карбюратора по расходу м3/мин в зависимости от рабочего объема и

Двигатель 1 6 какой карбюратор ставить. Выбор карбюратора на «классику» ВАЗ. Пневматический дроссель карбюратора

Автомобили Audi 80 любят за простоту, надежность, отличную коррозионную стойкость. Многие автолюбители до сих пор с удовольствием эксплуатируют Audi на платформах B3 и даже B2. Однако головной болью владельца моделей Audi 80-х годов является карбюратор, который со временем приходит в негодность. Сначала автолюбители пытаются отремонтировать оригинал, но потом задумываются, какой карбюратор можно использовать в качестве замены. Наша статья поможет вам в мелком ремонте или в поиске подходящей замены.

Оригинальные карбюраторы Audi

С момента запуска Audi 80 на платформе B1 и до запуска B4 автомобили оснащались карбюраторными двигателями. Изначально устанавливались немецкие карбюраторы Pierburg, затем с запуском платформы B3 добавились японские Keihin.

В 1991 году появилась платформа с индексом В4, на которой бензиновые версии стали оснащаться только инжекторными двигателями. С момента запуска платформы B1 до появления B4 было установлено:

• Солекс 35 ПДСИТ — только для ранних моделей Ауди 80 платформы В1;
• Pierburg 1B1, Pierburg 1B3 — простые однокамерные карбюраторы, устанавливаемые на двигатели Audi B2 платформы;
• Pierburg 2B2, Pierburg 2B5 — карбюраторы двухкамерные, устанавливаемые на двигатели Audi B2 платформы;
• Pierburg 2E2 — для двигателей Audi B1 и B2 платформы;
• Pierburg 2EE Ecotronic — карбюраторный с электронным блоком управления, устанавливаемый на двигатели Audi 80 платформы B2 и B3 объемом 1,6 литра;
• Keihin 1 — для двигателей Audi B2 и B3 платформы;
• Keihin 2 — для двигателей Audi только платформы B3.

Типичные неисправности карбюраторов Audi

Карбюраторы Keihin и Pierburg состоят из многих частей. В процессе эксплуатации изнашиваются подвижные части, загрязняются внутренние топливные и воздушные каналы, что приводит к значительному ухудшению работы двигателя. Основные неисправности – подсос воздуха, выработка подвижных частей, трещины в диафрагмах.

Часто причиной износа двигателя Ауди 80 является трещина в эластичной подушке, установленной между карбюратором и впускным коллектором. Через щель поступает дополнительный воздух, который значительно обедняет топливовоздушную смесь. Для диагностики достаточно покачать карбюратор рукой при работающем двигателе. Если мотор заглохнет, то эластичную подушку необходимо заменить. Подушка не подлежит ремонту. Эта проблема затрагивает и Кейхинов, и Пьербургов.

Со временем резиновые шланги и уплотнения теряют эластичность и рвутся. Через щели в шлангах подсасывается дополнительный воздух, обедняется смесь. Неисправные шланги следует тщательно осмотреть и при необходимости заменить. Для поиска утечек можно использовать аэрозольный баллончик быстрого старта, тщательно обрабатывая им подозрительные места. Изменение скорости подскажет вам место повреждения.

Вот и 30 лет. В основном это классические модели ВАЗ. Владельцы этих старых автомобилей всячески поддерживают их жизнь и стремятся к оптимальным характеристикам. Владельцы старых Жигулей хотят повысить динамику автомобиля и снизить расход топлива. Это можно сделать, но все зависит от карбюратора. Давайте посмотрим, какой карбюратор лучше поставить на ВАЗ-2106, чтобы получить результат. Эта задача вполне выполнима, несмотря на то, что замену устройства и его настройку водитель может выполнить самостоятельно. Если почитать отзывы водителей, заменивших штатный карбюратор, то эффект вполне заметен.

Краткая история карбюраторов для ВАЗ

На первых классических моделях ВАЗ, представлявших собой усовершенствованный итальянский Фиат, в системе питания в паре с моторами устанавливались устройства производства Дмитровского автоагрегатного завода. Для производства этих карбюраторов была приобретена лицензия у французской компании Weber. Этим механизмам был присвоен индекс ДААЗ-2106 для модели ВАЗ Шестерка.

До сих пор такие карбюраторы в народе называют «ДААЗами» и «Веберами». Многие автовладельцы до сих пор активно их эксплуатируют. Использование этих механизмов дает хорошие динамические характеристики. Эти карбюраторы имеют простую конструкцию без лишних конструктивных особенностей. Но у «Веберов» есть один довольно существенный минус — это огромные аппетиты. Эти модели уже давно не производятся, так как наряду с моделью ВАЗ-2105 продукцией «Озон» комплектовались все остальные «Жигули». Ниже мы поговорим об этом подробнее.

«Озон»

Карбюратор «Озон» на ВАЗ-2106 — полностью отечественная разработка Дмитровских инженеров. Он существенно отличается от французских механизмов как по конструкции, так и по эксплуатационным характеристикам. Такое название «Озон» (карбюратор) получил неспроста — в то время он считался самым экологичным. Владельцы положительно отзываются об этих устройствах. Но иногда и с ними бывают проблемы. Для ВАЗ-2106 его цена от четырех тысяч рублей.

Озон и его проблемы

Иногда отказывается нормально работать пневмопривод заслонки вторичной камеры.

Бывают и неприятности с изношенной диафрагмой в системе экономайзера принудительного холостого хода. Если по каким-то причинам в механизм попала грязь или были нарушены регулировки, то вторая камера может вообще не открываться или открываться, но с серьезной задержкой. Это приводит к значительному снижению динамики. Теряется мощность, снижается максимальная скорость автомобиля, двигатель работает нестабильно на высоких и средних оборотах. Несмотря на все это ДААЗ-1107010 «Озон» выдает хорошие динамические характеристики при расходе топлива около семи литров на 100 километров. Естественно, за устройством нужно постоянно следить и обслуживать. Чтобы не загрязнять внутренние камеры, рекомендуется периодически их очищать. Используется специальный. Это химическое вещество продается в аэрозольных баллончиках.

«Солекс»

Эти механизмы не менее популярны. Особой популярностью пользуется ДААЗ-21053. Он также производится по лицензии. Этот карбюратор обладает хорошими динамическими характеристиками и при этом экономичен. Это хорошее решение, если вам нужен карбюратор на «шестерку». По конструкции «Солекс» принципиально отличается от всех предыдущих устройств Дмитровского автоагрегатного завода. Солекс оснащен системой возврата топлива.

Благодаря этому раствору бензин может попасть обратно в бензобак автомобиля. Используя систему возврата топлива, можно сэкономить до 400-800 граммов топлива на каждые сто километров. Некоторые версии Solex могут быть дополнены вспомогательными электронными системами. Среди них система холостого хода с возможностью регулировки с помощью электроклапана. Также встречались на экспортных моделях. В странах СНГ была распространена модель с электроприводом. В эксплуатации этот двухкамерный карбюратор оказался достаточно сложным.

Каналы сужены и часто забиты. Если устройство не обслуживалось, то сначала начинала барахлить система холостого хода, а затем и все остальные узлы. По расходу топлива Солекс на ВАЗ-2106 потреблял от 6 до 10 литров при движении в спокойном режиме. По динамическим характеристикам агрегат уступает только раннему Веберу. Если своевременно проводить профилактику карбюратора, особых проблем Солекс не доставит.

Как выбрать карбюратор и какой поставить на ВАЗ-2106?

Любители делать доработки классических моделей от АвтоВАЗа и просто владельцы, желающие улучшить характеристики автомобиля, чаще всего выбирают Солекс. Используйте модели ДААЗ-21083. Установка их на классические модели невозможна без существенных доработок.

Думая, какой карбюратор лучше поставить на ВАЗ-2106, необходимо учитывать объем двигателя. Для агрегатов объемом 1,3 литра отлично подойдет вариант ДААЗ-2018. Для двигателей объемом 1,6 л лучший выбор – ДААЗ-21083. Отличия этих двух моделей заключаются в диаметре сечения диффузора, а также в размерах топливного и воздушного жиклеров. Если установить этот карбюратор как есть, то на скоростях, близких к 4 тысячам, скорость выброса воздуха может достигать сверхзвука, что недопустимо. Но на разгон это не повлияет. Необходимо увеличить диффузоры на первой и второй камерах, установить другие форсунки. После этого расход топлива будет как у 21053, а динамика лучше, чем у 21073. Для автомобилей ВАЗ-2106 цена такого карбюратора составит около пяти тысяч рублей.

Особенности установки ДААЗ-2108, -21083

Для установки любой из этих моделей на Классик необходимо подготовить новый комплект прокладок, шланги системы подогрева карбюратора, тройник для подключения к топливной системе, клапан и тяга для акселератора. Для получения максимального результата от этой процедуры желательно заменить зажигание. Лучше установить более технологичный, электронный. Контактное зажигание — прошлый век. Система очень ненадежна и часто вызывает проблемы в работе. Установка бесконтактного электронного зажигания – одна из самых полезных доработок для отечественных ВАЗов, в частности для «шестерки».

«Солекс-21053»

Эта модель имеет меньше проблем и не требует серьезного тюнинга, так как этот карбюратор модернизирован для классических моделей.

Эти агрегаты хорошо работают с двигателями 1,5 и 1,6 л. Это отличный выбор для тех, кто хотел бы получить от автомобиля больше динамики.

Другие варианты

Но не думайте, что это все, что подходит для «Классики». Если задуматься, какой карбюратор лучше поставить на ВАЗ-2106, то вспоминается и Солекс-21073. Он предназначен для двигателей объемом 1,7 л – от 21053 отличается большими каналами и увеличенными жиклерами.

После его установки можно получить еще больше динамики, а расход топлива составит 9-12 литров. И если расход и редкая профилактика карбюратора Солекс не пугают, то можно остановить свой выбор на нем.

Исход

Конечно, это далеко не все модели карбюраторов, которые можно устанавливать конкретно на ВАЗ-2106 и другие классические Жигули. Есть много китайских устройств, а также устройств европейских и американских производителей. В продаже есть как одно-, так и двухкамерные модели. Но они отличаются высокой ценой и не всегда гарантируют высокие динамические характеристики и экономичность. Вы получите только одно из двух. Поэтому на вопрос, какой карбюратор лучше поставить на ВАЗ-2106, можно ответить так: лучше всего поставить отечественный прибор, один из вышеперечисленных. Отзывы автомобилистов рекомендуют ставить «Озон». Он один из тех, что при низком расходе топлива дает максимальную динамику для автомобиля.

Чтение 7 мин.

Даже сегодня у карбюраторных Golf II есть свои поклонники, которые ежедневно пользуются этими автомобилями. Карбюратор Гольф 2 1 6 требует некоторых настроек, чтобы двигатель мог проехать не одну тысячу километров.

Кратко о модели

Volkswagen Golf второго поколения – один из самых популярных автомобилей всех времен. Даже сегодня на улицах наших и даже европейских городов можно встретить этот автомобиль, которому время не помеха. Учитывая тот факт, что первый Гольф 2 сошел с конвейера в 1983.

За всю историю производства этих автомобилей на них устанавливалось огромное количество двигателей: от простых карбюраторных бензиновых до турбодизельных и бензиновых с механическим нагнетателем. Одним из первых двигателей Golf был 1,6-литровый бензиновый двигатель с карбюратором Pierburg/Solex2E2.

Устройство карбюратора GolfII 1.6

Привод термозаслонки

В Гольф 2 1.6 двигатель расположен поперечно, при таком расположении двигателя из карбюратора на правый, от которого вниз уходит один провод и два шланга охлаждающей жидкости. Этот цилиндр является термоприводом воздушной заслонки. Внутри он разделен на две полости. С левой стороны имеется биметаллическая спираль, которая должна поворачивать воздушную заслонку. Когда змеевик холодный, заслонка находится в закрытом положении. Также с левой стороны термопривода находится нагревательная пружина в виде нихромовой нити.

Карбюратор на Гольф 2 1.6 оснащен биметаллической резьбой, которую постоянно нужно подогревать. При включении зажигания на холодном двигателе на пружину подогрева подается напряжение, за счет чего нагревается сама катушка. При повышении температуры охлаждающей жидкости до 42 градусов напряжение на нагревательной пружине отключается, и биметаллическая спираль нагревается охлаждающей жидкостью.

В правой полости термопривода циркулирует теплоноситель, который нагревает биметаллический змеевик.

Термопривод можно снять с карбюратора, открутив три винта у его основания. Это открывает доступ к левой стороне термопривода с биметаллической спиралью и нагревательной пружиной. Также можно разобрать самую правую сторону привода, открутив болт М13 в центре крышки привода.

Проверка и регулировка термопривода воздушной заслонки на Гольф 2 1,6

Карбюратор на Гольф 2 1,6 оснащен воздушной заслонкой, которая закрывается на исправном холодном двигателе. Если слегка надавить на него пальцем, должно появиться небольшое сопротивление. Если демпфер не сопротивляется давлению, проверьте биметаллическую пружину и соединение между пружиной и демпфером.

Для регулировки термопривода карбюратора ВЗ на Гольф 2 1.6 необходимо ослабить винты, соединяющие карбюратор и термопривод, и вращать привод, регулируя сжатие пружины и, как следствие, усилие на ВЗ. На краю цилиндра имеется пять меток, служащих для регулировки. Эти метки должны быть совмещены с одной меткой на корпусе карбюратора. Таким образом, можно будет регулировать зависимость положения воздушной заслонки от температуры теплоносителя.

Если заслонка открывается быстро, карбюратор будет обеднять смесь, и в двигателе будут заметны провалы; если медленно, то смесь будет слишком богатой и увеличится расход топлива. То есть, если на холодном двигателе двигатель работает не стабильно, значит, воздухозаборник открывается слишком рано под воздействием охлаждающей жидкости. Поэтому необходимо сильнее закрыть воздушную заслонку, переместив цилиндр термостата на последнюю метку.

Пневмопривод воздушной заслонки и принцип его работы на Гольф 2 1,6 карбюратор

Привод заслонки расположен сверху на карбюраторе справа, ближе к радиатору. На Гольфе 2 1.6 это черный пластиковый плоский цилиндр диаметром 30-40 мм, в который входят два воздушных шланга — один в карбюратор, а точнее его нижнюю часть. Другой идет через тройник на пневмолинию задержки (выглядит как зеленая груша) и через односторонний клапан на впускной коллектор. Из корпуса пневмопривода выходит шток, контролирующий положение воздушной заслонки. Внутри привода находится резиновая диафрагма, соединенная со штоком, и перепускной клапан, открывающийся при перемещении диафрагмы.

Пневмопривод обеспечивает правильное формирование смеси при пуске двигателя, чтобы не было переобогащения путем приоткрывания воздухозаборника. Так как на холодном двигателе воздушная заслонка закрыта биметаллической пружиной. Мембрана приводится в движение за счет разрежения в нижней части карбюратора, так как пневмопривод соединен трубкой с карбюратором. Мембрана, в свою очередь, приводит в движение тягу и воздухозаборник. Это происходит до тех пор, пока перепускной клапан пневмопривода не начнет открываться. В этот момент полость с мембраной соединяется пневматической линией задержки через перепускной клапан, а с впускным коллектором через односторонний. Дроссельная заслонка находится в приоткрытом положении до тех пор, пока двигатель не наберет обороты.

Когда двигатель начинает набирать обороты и разрежение во впускном коллекторе увеличивается, клапан закрывается. После этого давление на пневмолинии задержки снижается, и как только оно упадет до значения давления в нижней части карбюратора 1,6, шток воздушной заслонки максимально откроет его. По мере прогрева двигателя воздухозаборник полностью открывается благодаря биметаллической пружине.

Проверка и регулировка пневмопривода Гольф 2 1,6

Карбюратор Гольф 2 1,6 также оснащен пневмоприводом. Проверить его работоспособность можно при запуске холодного двигателя: сначала воздухозаборник должен открыться на 2,2 мм, а через несколько секунд зазор уже должен быть около 5 мм. Если попытаться закрыть заслонку пальцем, при работающем пневмоприводе заслонка должна оказать сильное сопротивление.

Для регулировки пневмопривода необходимо снять с него обе трубки. Вместо трубки, идущей к карбюратору 1.6, необходимо подсоединить более длинную и, всасывая через нее воздух ртом, слегка надавить пальцем на воздушную заслонку до появления заметного сопротивления. Зазор между дном воздушной заслонки и стенкой смесительной камеры должен быть 2,2 мм. Зазор регулируется вращением передней крышки пневмопривода.

Если вторая трубка закрыта и воздух отсасывается из первой, указанный зазор должен быть 5,1 мм. Зазор регулируется винтом в штоке пневмопривода на его обратной стороне.

Термопривод дроссельной заслонки

Перед карбюратором 1.6 находится цилиндр, от которого отходит два шланга охлаждающей жидкости, один из которых идет вниз, другой к термоприводу воздушной заслонки. Это устройство препятствует закрытию дроссельной заслонки на холодном двигателе, подставляя упор под привод ДЗ. Однако при повышении температуры охлаждающей жидкости упор смещается и заслонка закрывается.

По принципу действия термоприводного термостата: внутри находится церезиновая камера, которая при расширении выталкивает наружу шток. При понижении температуры пружина рычага ДЗ возвращает шток назад. Шток через проставку и рычажную систему поворачивает дроссельный упор.

Пневмодроссель карбюратора

Пневмопривод ДЗ состоит из электро-термоклапана и трехпозиционного блока.

Трехпозиционный блок в этой схеме играет главную роль. Представляет собой круглую деталь диаметром 70-80 см, из которой торчит стержень, который в свою очередь упирается в регулировочный винт на рычаге ДЗ. Из ТПБ выходят две воздушные трубки: к электромагнитному клапану и к тройнику. А от тройника трубка идет к карбюратору 1.6, к термоклапану в его нижней части.

Электромагнитный клапан представляет собой черный прямоугольный элемент на задней стороне карбюратора. Он похож на обычный электромагнит — у него есть обмотка и сердечник. На одном конце клапана имеется пластиковый трубодержатель, изогнутый под углом 90 градусов. Одна трубка идет к блоку, другая — от электромагнитного клапана идет к тройнику и далее к карбюратору, где через фильтр выходит в атмосферу.

Термоклапан расположен рядом с ТПБ, чуть выше и левее его. Представляет собой плоский круглый кусок толщиной около сантиметра и диаметром около трех. Он соединен патрубками с блоком, и через тройник попадает в карбюратор, а оттуда в атмосферу.

Под классическими моделями ВАЗ следует понимать автомобили с 2101 по 2107. Владельцы таких автомобилей с карбюратором часто прибегают к поиску более эффективных решений для увеличения динамических показателей и/или снижения расхода топлива. И разгон, и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец решил установить сторонний карбюратор, то при выборе нужно учитывать ряд индивидуальных особенностей.

Читать в этой статье

Стандартные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода топлива или максимальную динамику автомобиля. Карбюраторы также были созданы для двигателей разных размеров. Некоторые модели карбюраторов с одного силового агрегата можно легко установить на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ/Вебер

Карбюраторы ДААЗ (Дмитровский автомобильный завод) 2101, 2103 и 2106 выпускались по лицензии Weber. По этой причине модели называют и карбюратор ДААЗ, и карбюратор Вебер, но понимают одно и то же устройство. Эти модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо можно отнести высокий расход топлива на отметке от 10 до 14 литров на сто километров. Еще одной потенциальной сложностью на сегодняшний день является практически полное отсутствие этих моделей, даже бывших в употреблении в приемлемом рабочем состоянии.

Карбюратор Озон

Не менее популярен карбюратор модели ДААЗ 21053, являющийся лицензионным продуктом компании Солекс. Карбюратор зарекомендовал себя как экономичное и в то же время динамичное решение при установке на классические двигатели. Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Солекс имеет систему возврата топлива (обратку). Благодаря такому решению лишний бензин попадает обратно в бензобак. Обратка позволяет экономить около 400-800 граммов бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь ряд дополнительных электронных систем. К основным решениям можно отнести систему холостого хода с электроклапанным управлением, систему автоматического холодного пуска и др. Такие новшества встречались на экспортных версиях автомобиля. В СНГ получили распространение карбюраторы «Солекс» с электроклапаном управления холостым ходом.

Система оказалась проблемной. В карбюраторах этого типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, то первой вышла из строя система холостого хода. Карбюратор «Солекс» потребляет от 6 до 10 литров топлива в тихом режиме. По динамике она уступает только ранней разработке Вебера.

Все вышеперечисленные карбюраторы устанавливаются на классические двигатели ВАЗ без доработок. Единственный нюанс при выборе – это подбор карбюратора относительно рабочего объема вашего двигателя. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «классики» в ряде случаев прибегают к установке на свои автомобили нестандартных моделей карбюратора. Такая установка потребует определенных переделок и последующей настройки. Речь идет о моделях карбюраторов Солекс 21073 и Солекс 21083.

Модель Солекс 21073

Данная модель разрабатывалась под двигатель 1,7 л и штатно устанавливалась на силовой агрегат автомобиля Нива. Карбюратор Солекс 21073 отличается от других большими каналами и жиклерами. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться увеличения динамики, но расход топлива возрастает до 9-12 литров на сотню.

Модель Солекс 21083

Солекс 21083 устанавливался на ВАЗ 2108-09. Если ставить на двигатели «классики», то потребуются доработки. Системы газораспределения двигателей 01-07 и 08-09имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что при скорости около 4000 скорость подаваемого воздуха может достигать скорости звука, и двигатель не сможет дальше крутиться. Для установки этой модели карбюратора необходимо высверлить диффузоры первичной и вторичной камер, чтобы расширить их. Также необходимо установить большие форсунки. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели 21073.

Подведение итогов

Напоследок добавим, что есть модели карбюраторов иностранного производства.
