Установка карбюратора на ваз 2106: снятие и замена

Заводом шестерка, как правило, укомплектовывалась устаревшей моделью карбюраторов типа «Озон». Это карбюратор Дааз, который также массово ставился и на семерку. И хотя некоторые модели уже в штатной версии работали с семейством «Солекс», все же это была редкость. Возможно, вы задавались вопросами:

• Какой карбюратор лучше поставить на Ваз 2106?
• Как производится установка карбюратора на Ваз 2106?

Давайте это обсудим.

Что поставить?

Иногда возникает потребность произвести полную замену карбюратора. Поэтому сразу нужно определиться, какую модель покупать. На сегодняшний день существует два наиболее распространенных семейства: карбюратор Солекс и Озон.

Многие владельцы автомобиля не знают даже того, какое именно устройство стоит у них. Внешне отличить эти устройства можно по следующим признакам.

• У Озона штуцер приема топлива имеет форму продолговатой трубки, у Солекса он представляет собой обратку
• Озон состоит из трех частей: это ось дроссельных заслонок, поплавковая камера и крышка. Солекс же состоит всего из двух частей: нижняя часть с поплавковой камерой и верхняя часть – крышка, в которой держится поплавок.
• Озон имеет вакуумный клапан, управляющий открытием дроссельной заслонки второй камеры.
• У карбюратора солекс воздушной заслонкой управляет такой большой рычаг:. На озоне этот рычаг выглядит совершенно иначе. Его еще называют трехплечим рычагом.

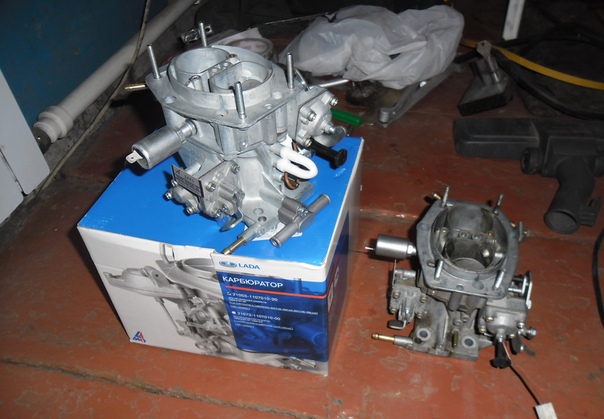

В 90-е годы началось массовое увлечение заменой штатного Озона на Солекс. Особенно этим грешили таксисты. Объяснялось это тем, что расход топлива немного понижался, а динамика двигателя становилась немного лучше.

Если поставить датчик кислорода и сравнить его значения на разных моделях, то можно понять, в чем причина этого явления. У солекса после настройки состава смеси, разбег по составу составляет не более единицы. На озоне же после настройки смеси в моменты торможения и разгона смесь приобретает очень сильный разброс значения. При этом она может увеличиваться или уменьшаться на большое значение.

Это связано с тем, что жиклеры на солексе находятся в центре поплавковой камеры. При изменении положения автомобиля во время резких поворотов или при разгоне и торможении часть топлива по инерции отклоняется к одной из стенок поплавковой камеры. Центральное расположение жиклеров позволяет снизить вероятность изменение состава топлива в эти моменты.

На озоне же устройство существенно отличается. Жиклеры находятся не в центре. Поэтому топливо гуляет по поплавковой камере в разные стороны, что существенно меняет разброс пропорций воздуха в топливной смеси. В разных режимах езды двигатель получает разный состав смеси.

Итак, карбюратор солекс на Ваз 2106 держит состав смеси более стабильным во время движения. Это его главное техническое преимущество.

Снятие и установка карбюратора

1. Снимаем шланг, который забирает с патрубка теплый воздух. Для этого нужно будет предварительно ослабить хомут.

2. Убираем воздушный фильтр.
3. Карбюратор закрываем чистой не ворсистой тряпкой. Это необходимо для того, чтобы случайно не уронить в поплавковую камеру крепежные гайки корпуса фильтра.

4. Выкручиваем эти гайки.
5. Убираем пластину.

6. Снимаем шланг с картера.
7. Убираем корпус фильтра.

8. Снимаем топливный шланг.

9. Убираем наконечник электромагнитного клапана.

10. Откручиваем болт, который прикрепляет трос привода.

11. Отворачиваем крепление винта троса.

12. Осторожно вынимаем трос.

13. Убираем шланг вывода газов из картера.
14. Убираем шланг регулятора зажигания

15. Убираем пружину.

16. Откручиваем гайки, крепящие карбюратор. Действовать нужно очень осторожно, не применять слишком много сил. Дело в том, что привалочная плоскость устройства сделана из мягкого металла и может легко повредиться.

17. Карбюратор можно снимать с мотора.


Установка исправного устройства осуществляется в обратном порядке по той же схеме.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html

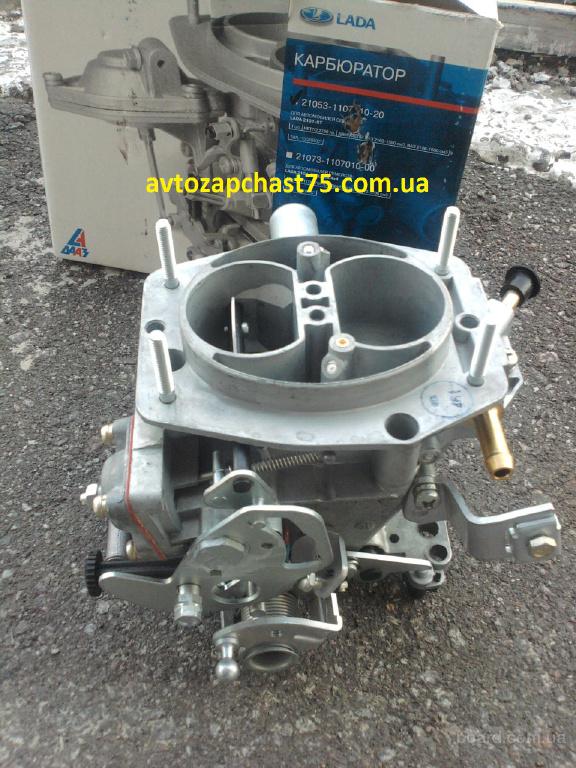

Установка карбюратора Солекс на классику

В течение 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их конструкции, в отличие от стиля и дизайна, производителем фактически не менялась. Поэтому владельцы пытаются модернизировать авто самостоятельно – внедряют различные узлы от импортных авто или более технологичных моделей ВАЗа.

К примеру, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», не способные на обеспечение приемлемой динамики разгона, равномерного ускорения, приемлемого расхода топлива. При том что все это уже есть в «Солексе». Именно поэтому большинство автовладельцев стремятся установить лицензионный французский «Солекс» на классику.

«Озон» и «Вебер» при определенных дорожных условиях излишне обедняли топливную смесь. Это случалось из-за того, что поплавок при резком вхождении в поворот или при подъеме на крутую гору перемещался в поплавковой камере. В «Солексах» такого минуса нет – они оснащены двухсекционными поплавковыми камерами, спаренными поплавками, перемещающимися в других плоскостях. Устройство «Солекс» более современное и совершенное.

Какой «Солекс» подобрать

Агрегаты производства Димитровградского завода «Солекс» различаются преимущественно геометрией жиклеров. Имеется разница в диаметрах диффузоров, а также в размерах, конструкции воздушных жиклеров. Также различается профиль кулачка.

Однако без всяких неприятных последствий и доработок совершенно любой «Солекс» из всей серии можно поставить на автомобиль, для которого карбюратор никогда и не изготавливался. Моделей и модификаций этих карбюраторов выпускалось много – ими комплектовались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Имеются «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что совершенно любой агрегат из названной линейки без переделок или почти без них можно ставить на заднеприводные ВАЗы.

От выбора конкретного «Солекса» зависит результат тюнинга. Но в любом случае у двигателя улучшится тяга, автомобиль получит ровный разгон. Для экономии стоит подобрать модификацию «Солекс» на «Таврии» – это ДААЗ-2181. Если нужна увеличенная разгонная динамика, то подбирают ДААЗ-21073. Он отличается диффузорами большего диаметра. Данный карбюратор создавался для моторов с объемом 1,7, и после установки этого «Солекса» на классику следует подготовиться к большому расходу топлива.

«Солексы» моделей 2108, 21083, 21051-30 считаются у автомобилистов золотой серединой. Агрегаты способны обеспечивать лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с «Озоном».

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную пользу

Мало установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать и систему зажигания. Вместо штатной устанавливается бесконтактное зажигание. Любой «Солекс» изначально настроен и рассчитан на приготовление бедной смеси. Чтобы эффективно воспламенять ее, необходим более мощный разряд. Контактная система зажигания не может выдавать такой разряд, а бесконтактная – вполне. Катушка ее может вырабатывать напряжение до 25 тысяч Вольт. Зазор свечей будет составлять не более 0,8 мм.

Новый или б/у?

Можно купить новый «Солекс» на классику, но есть возможность приобрести и бывший в употреблении карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить жиклеры.

Но при этом не стоит покупать современные изделия – лучше попросить у знакомых и друзей те, которые делались в СССР. Современные жиклеры, находящиеся в ремонтных комплектах, часто не соответствуют тарировочным размерам.

Чтобы диффузор работал эффективно, с его элементов надфилем убирают заусенцы и выступы. Такие дефекты создают завихрения воздуха, а это не лучшим образом влияет на наполнение цилиндров.

Что может понадобиться

Первым делом необходимо приобрести запасные части, которые понадобятся в процессе установки “Солекс” на ВАЗ классической модели:

• Следует купить тонкие прокладки из паронита. Но нужно, чтобы они были изготовлены именно для «Солекса». Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
• Вместо двух прокладок можно приобрести одну, где два отверстия. Ее ставят между карбюратором и прокладкой из гетинакса. Кроме того, берут еще одну — с овальным отверстием. Она предназначена для установки между коллектором и гетинаксовой прокладкой.
• Еще приобретают шланг «обратки». Длина его должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопроводной магистрали под насосом.

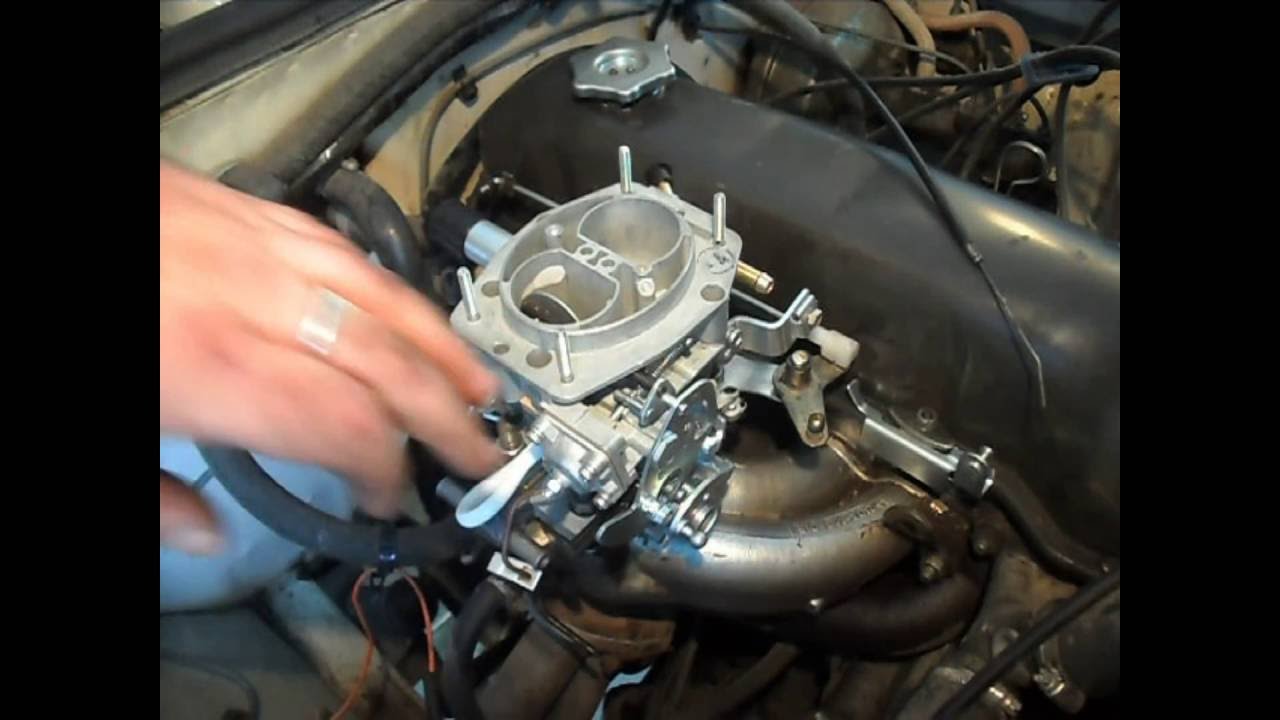

Процесс установки

Теперь можно приступить к установке:

• Чтобы защитить коллектор от попадания грязи, моторный отсек обязательно тщательно вымывают.
• Затем от штатного карбюратора отсоединяют привода и тросики, а также шланги.
• Чтобы снять кожух тросика воздушной заслонки, на панели «подсоса» убирают скобу.
• Поверхность коллектора аккуратно зачищают, наносят герметик.
• После этих операций нужно установить прокладки в виде бутерброда. Вначале ставится тонкая, затем толстая, после – снова тонкая. Задача толстой прокладки – обеспечить теплоизоляцию. А чтобы процесс установки был удобней, карбюратор устанавливают на коллектор без крышки. Привод заслонки должен быть спереди авто.
• Монтируют кулису дроссельной заслонки – на ВАЗ-2104 удобнее будет, если она окажется со стороны ГБЦ. Кулису или «вертолет» иногда пропиливают по центру, чтобы она ровно ложилась на карбюратор. А чтобы в штатном режиме работы заслонка не заклинивала на пружине, на тяги устанавливают пластиковые наконечники.

• Далее протягивают тросик привода подсоса над крышкой ГБЦ и подгоняют его по необходимой длине. Регулировка осуществляется изменением длины кожуха. Затем тросик подсоединяют к карбюратору.
• После этого можно устанавливать верхнюю крышку.
• Далее с карбюратором соединяются шланг подачи топлива, «обратки», подогрева. Шланг «обратки» оснащают обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке головки блока цилиндров.

• Теперь электромагнитный клапан следует подключить к реле освещения, к положительному контакту.
• Далее на свое место монтируется воздушный фильтр и его крышка.

Все, на этом работы по установке агрегата завершены. Но к эксплуатации переходить еще рано. Нужно правильно настроить карбюратор. Ниже мы расскажем, как это сделать верно.

Рекомендации специалистов по регулировке 21073

Со стандартными жиклерами «Солекс» не сможет поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений монтаж вполне возможен, но в стандарте в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечивать достаточную тягу для разгона. Машина будет очень медленно набирать скорость.

Темп движения резко улучшится, когда откроется вторая камера. И автомобиль будет прыгать вперед, подобно козлику. Но топливная экономичность при этом очень низкая.

Проблему можно решить подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, то можно получить улучшенную интенсивность разгона. Это некий компромисс между экономией и динамикой. Оптимально – 115-й топливный жиклер в первую камеру. Можно установить и 117,5. Но расход увеличится еще больше. Смесь с данным жиклером переобогащается, и динамика может ухудшится.

Воздушные жиклеры первой камеры – 145, 150, 155. С топливным 117,5 можно установить воздушный 165.

Регулировка ВАЗ 21083

Двигатель необходимо прогреть, затем выставить уровень в поплавковой камере при помощи специальных шаблонов. Лучший уровень топлива – это примерно 23 мм со дна. Что касается смеси, то наиболее лучший результат получается, если винт количества выкрутить на 2 оборота, а винт качества – на 4-4,5 оборота. Однако при настойке холостого хода могут быть и другие установки.

Заключение

Все те, кто знают, как настраивать «Озон», смогут решить вопрос, как отрегулировать карбюратор «Солекс». А о том, каким образом можно модернизировать классический ВАЗ, мы рассказали в этой статье.

цены на карбюраторы солекс для автомобилей ВАЗ

Алфавитный поиск:

Сортировка: Название, по возрастанию

Неправильный выбор карбюратора может привести к некорректной работе мотора: снижению характеристик, потере мощности, проблемам с запуском и холостым ходом, увеличению расхода топлива и вредных выхлопов и пр. Всё это, в первую очередь,  связано с тем, что двигатель внутреннего сгорания чувствителен к составу топливной смеси и её качеству. Обеспечить оптимальное соотношение может только подходящий по параметрам под конкретный тип двигателя карбюратор.

Прежде чем купить карбюратор ВАЗ, необходимо иметь общее представление об устройстве и назначении его отдельных узлов. Модификаций данных устройств достаточно много: мембранно-игольчатые и поплавковые, однокамерные и многокамерные (солекс), с восходящим или нисходящим потоком, сбалансированные и несбалансированные и пр., все они состоят из определенных основных элементов. Оптимальное соотношение может дать только подходящий по параметрам под конкретный тип двигателя карбюратор.

Если вы решили купить карбюратор ВАЗ, то выбор происходит по типу двигателя и серии автомобиля. В первую очередь, необходимо понимать, что карбюраторы, разработанные под такие типы, как 2101, 21011, 2105, абсолютно не подходят для ДВС 2103 и 2106 ввиду существенных различий в конструкции и функционировании.

Для владельцев ВАЗ с двигателями 2101/21011 и с распределителями первого выпуска подойдут карбюраторы таких модификаций, как 2105-1107010-10. При наличии в таких ДВС вакуум-корректора стоит выбирать карбюратор, маркированный как 2105-1107010-20. Обладатели ВАЗ 2103 и 2106 с одноименными типами моторов могут приобретать карбюратор 21053-1107010-20.

Для автомобилей серии ВАЗ 2107, 21043, 21053, 21074 с двигателями 2103 и 2106 стоит купить карбюратор ВАЗ модификации 2107-1107010 с микропереключателем и экономайзером, а при наличии вакуум-корректора — 2107-1107010-20.

Карбюраторы 2108-1107010, 21081-1107010, 21083-1107010 используются, соответственно, в моделях ВАЗ 2108, 2109 с двигателем 2108, в автомобилях 21081, 21091 с ДВС 21081, в машинах ВАЗ 21083, 21093, 21099 с двигателем 21083. Владельцам моделей десятой серии стоит выбирать карбюратор ВАЗ модификации 21083-1107010-31.

Карбюратор Солекс на Ваз 2106



llBloodyll › Блог › Модель ВАЗ-2106

Ноябрь 14, 2016 – 06:54

• ВАЗ-2106 («Lada») — легковой заднеприводный автомобиль с кузовом типа седан. Разработан на Волжском автомобильном заводе. Выпускался с 1976 по 2006 год.

История

Первый автомобиль ВАЗ-2106 сошел с III линии главного конвейера 21 февраля 1976 г. Когда в Тольятти освоили производство модели ВАЗ-2106 (Lada 1600), которая была переработана для отечественных условий эксплуатации из FIAT 124 Speciale образца 1972 года, никто не мог и предположить, что именно она станет самой популярной и массовой продукцией Волжского автозавода.

ВАЗ-2106 является рестайлинговой версией ВАЗ-2103. «Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1, 6 л, иной схемой электрооборудования и измененным оформлением кузова и салона. Улучшена эргономика, дизайн был упрощён и «осовременен» за счёт уменьшения количества хромированных элементов и увеличения — пластиковых.
По сравнению с автомобилями «Москвич» эти 5-местные седаны, отличавшиеся лучшей динамикой и действительно комфортабельным интерьером, были верхом комфорта и престижа для широких слоев автолюбителей СССР.

В конце 1970-х ВАЗ-2106 сразу приобрел славу «шикарного» и скоростного автомобиля, но дорогого и менее «практичного», чем прочие «Жигули». Приличная для того времени динамика (максимальные 150 км/ч и 16 с до 100 км/ч), рельефные сиденья с подголовниками, панель приборов с тахометром и прекрасная звукоизоляция — было что ценить.
В своё время, автомобиль пользовался немалой популярностью у автолюбителей благодаря мягкому ходу, хорошей управляемости, высокой ремонтопригодности и относительной долговечности. По качеству сборки «шестёрка» занимала одну из лидирующих позиций среди остальных ВАЗовских машин.
В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063 с 64-сильным двигателем ВАЗ-21011. Они популярностью «шахи» в народе не пользовались, но масштаб их производства нарастал (особенно 21063), и в условиях советского дефицита потребителю приходилось мириться с сочетанием дорогого и утяжеленного кузова со слабым двигателем, заметно ухудшавшим динамику. С 1980 года начали монтировать карбюраторы Озон типа 2107. Изменение электрики в связи с меняющейся технологией происходило постоянно. В 1977-м машины начали оснащать новыми клеммами и соединениями проводки, а с 1986-го устанавливают новое реле.
В 1982 году проведена первая модернизация автомобиля. На ВАЗ-2106 начали монтировать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели. В 1988-м модернизацию прошла система выпуска: в ней поставили прокладку и гайку одноразового пользования. В 1990 году на ВАЗе освоили своего рода комплектацию Люкс — ВАЗ-21065 со стандартным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором типа «Солекс» (010-03), галогенными фарами, улучшенной обивкой салона и иными подголовниками сидений. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами с встроенными…

Похожие публикации

Карбюратор

р. Установка и регулировка карбюратора

В этой статье вы узнаете об автомобиле ВАЗ2106. Карбюратор является основой системы питания двигателя этого автомобиля. О том, как на нем правильно настроить систему впрыска топлива и очистить от загрязнений, будет рассказано ниже. Несмотря на то, что инжектор завоевал популярность у автомобилистов, до сих пор существует множество автомобилей, которые оснащают двигатель карбюратором. Конечно, большая часть карбюраторных автомобилей – это наши отечественные, а также старые модели иномарок.Время от времени возникают нарушения в работе системы питания, по этой причине нужно знать, как работает карбюратор, а также принцип его ремонта. Стоит отметить, что эта работа непростая. Если вы не уверены в своих силах, то обратитесь к опытному мастеру, который сделает ремонт качественно и быстро.

Карбюратор: основная информация

Внутри карбюратор «Солекс» на ВАЗ 2106 разделен на две камеры, в них во время работы поступает топливно-воздушная смесь.Именно в этих камерах бензин смешивается с воздухом. А также нормальное распределение и последующий впрыск этой смеси во впускной коллектор. Большинство отечественных автомобилей, в том числе и модель ВАЗ 2106, оснащаются карбюратором двух типов – «Солекс» или «Озон». Конечно, карбюраторы ушли в небытие, на новые модели автомобилей устанавливаются инжекторные моторы, соответствующие экологическим нормам, они более экономичны. На автомобиль ВАЗ 2106 устанавливались только карбюраторные двигатели. Эта модель выпускалась до 2006 года включительно, даже среди последних вы не найдете машину с инжекторной системой впрыска.Если владелец самостоятельно не установил эту систему. За карбюратором необходимо время от времени ухаживать, мыть и производить регулировку. А теперь стоит поговорить о такой вещи, как ремкомплект. Это также для того, чтобы отремонтировать карбюратор «Солекс» на ВАЗ 2106.

Почему ломается карбюратор

Следует отметить, что можно перепутать поломки карбюратора и системы зажигания. Они очень похожи, поэтому сначала нужно убедиться, что система зажигания работает в штатном режиме.И только после этого производится настройка карбюратора на ВАЗ 2106. Двигатель не запускается, наблюдается увеличение расхода топлива – эти симптомы укажут вам на неисправность либо в системе зажигания, либо в топливной системе. Иногда при перерасходе топлива помогает уровень бензина в поплавковой камере, а также регулировка жиклеров в обеих камерах карбюратора. Если это не поможет, то придется полностью ремонтировать все устройство.А для этого нужен комплект с запчастями. Кроме того, вам еще понадобится специальная жидкость, которая используется для очистки карбюраторов. Стоимость совсем небольшая, купить можно в любом магазине автозапчастей. Как и при любом другом ремонте, первым делом нужно снять клемму с минусовой клеммы аккумулятора.

С чего начать разборку карбюратора

Теперь можно приступать к разборке карбюратора. Для этого первым делом нужно открутить три гайки, которыми крышка крепится к корпусу воздушного фильтра.Без этого снять карбюратор просто не получится. Затем снимите крышку, снимите воздушный фильтр. Посмотрите, сколько шпилек держится на дне корпуса. Ключом на «8» необходимо открутить все гайки, которыми производится крепление. Отсоедините шланг сапуна, если он подсоединен к корпусу воздушного фильтра. Затем отключите все провода, которые идут к карбюратору. Как правило, это провод управления клапаном холостого хода. Проделайте все это перед регулировкой карбюратора ВАЗ 2106.

Снятие карбюратора

Затем ослабьте крепление всех тросиков и отсоедините их.С топливного шланга ослабляется хомут и вытягивается из карбюратора. Также необходимо отсоединить от него патрубок, соединяющий систему охлаждения, вакуумный шланг. Только после этого можно откручивать четыре гайки, которыми нижняя часть карбюратора крепится к впускному коллектору. После снятия убедитесь, что прокладка, которая находится на выпускном коллекторе, цела и не имеет повреждений. В противном случае его также необходимо будет изменить. На автомобиле ВАЗ 2106 карбюратор имеет одну степень очистки топлива (кроме фильтра, установленного в месте обрыва шланга).

Очистка устройства

Установите весь карбюратор на ровную поверхность, дайте ему немного высохнуть. Обратите внимание, что при разборке необходимо добиться того, чтобы в поплавковой камере не нарушился уровень бензина, в противном случае необходимо провести регулировку. Если карбюратор оснащен электромагнитным клапаном, его необходимо открутить. Делается это с помощью ключа на «13». Но у некоторых морда под ключ на «10». Самое первое, что нужно сделать, это промыть карбюратор. На заправке редко можно найти качественный бензин, поэтому все элементы карбюратора загрязнены различными химическими соединениями.Карбюратор ВАЗ 2106 (цена нового заказа 3500 руб.) — чувствительный элемент. Очень часто бензин содержит много металлов, в том числе и свинец. Он оседает на стенках в камерах карбюратора. Все канавки, предназначенные для пропуска бензина, необходимо тщательно промыть. Детали карбюратора чистятся отдельно. После тщательной мойки необходимо поставить карбюратор, чтобы как следует просушить.

Замена элементов

Следующим шагом будет замена жиклера. Обратите внимание на ускоритель топливного насоса.Если он внешне нормальный, повреждений его элементов нет, то вполне возможно, что достаточно будет только чистки. В месте присоединения топливного шланга находится фильтр, предназначенный для тонкой очистки поступающего бензина. Установить карбюратор на ВАЗ 2106 без предварительной очистки и дефектации узлов невозможно. Желательно установить новый, но если такового нет, можно выйти из положения: просто промойте его в растворителе или ацетоне, затем аккуратно продуйте сжатым воздухом.Это элемент, который практически не выходит из строя, по этой причине его нельзя менять. Если есть желание сделать все качественно, или на этом фильтре есть повреждения, лучше всего его заменить, так как он идет в комплекте.

Обратите внимание на особенности

Проводится на ВАЗ 2106 регулировка карбюратора достаточно долго, т. к. нужно полностью разобрать этот механизм. Далее выкручиваются все болты, скрепляющие половинки карбюратора, меняются прокладки, после чего собирается весь механизм.Обратите внимание, что нельзя обрабатывать прокладки и уплотнительные кольца силиконовыми герметиками. Дело в том, что бензин просто разъедает эти герметики. В результате эта ужасная смесь может попасть в камеры карбюратора, а также во впускной коллектор. Это приводит к катастрофическим последствиям, следовательно, к очень быстрому ремонту.

Регулировка

А теперь о том, как отрегулировать карбюратор ВАЗ 2106. Первым делом отрегулировать уровень в поплавковой камере карбюратора. Сначала двигатель запускается и прогревается, чтобы его температура достигла рабочего значения.Обратите внимание на то, как расположены поплавки. Их оси должны быть параллельны, если это не так, то необходимо немного согнуть в нужную сторону. Для более точной настройки нужно использовать тонкую проволоку и небольшие шаблоны из картона. Необходимо следить за тем, чтобы открытие и закрытие игольчатого клапана происходило при строго определенных положениях поплавка.

Холостой ход и воздушная заслонка

Затем необходимо отрегулировать пусковое устройство на ВАЗ 2106. Без этой процедуры карбюратор не может нормально функционировать.И проводить эту регулировку удобнее всего при демонтированном карбюраторе. Необходимо закрыть воздушную заслонку. Затем измерьте расстояние от стенки камеры до края этой заслонки с помощью штангенциркуля. Значение должно быть в пределах от 1 до 1,3 мм. Сам конец регулируется на холостом ходу. Перед этим двигатель необходимо прогреть до рабочей температуры. Попробуйте отрегулировать винты на значение 900 об/мин. Обратите внимание, что в зависимости от времени года значение будет меняться. Для регулировки оборотов холостого хода на корпусе карбюратора предусмотрено два винта — качества и количества смеси.На этом все, на ВАЗ 2106 установлен карбюратор, можно продолжать пользоваться автомобилем и не бояться за расход бензина.

Карбюратор солекс 21083 и его устройство

Емкость Солекc 21083 широко используется в автомобилях с бесконтактной системой зажигания. Этот тип карбюратора относится к типу эмульсионных и оснащен двумя камерами с серийным открытием дроссельной заслонки.

Данная модель 21083 относится к базовой модификации карбюратора, которая имеет самое узкое сечение диффузоров (21х23).Также устройство рассчитано на поперечно «зубилый» двигатель объемом 1,5 литра. Многие автовладельцы предпочитают использовать именно этот тип карбюратора, в связи с тем, что его можно изготовить из Солекса любой модификации.

Также стоит отметить, что коробка Солекс 21083 считается уникальной в своей категории, т. к. ее можно при необходимости проточить практически под любой номинал диффузоров.

И в то же время специалисты Солекс 21083 не рекомендуют устанавливать на автомобили, с объемом двигателя выше 1.5 литров. Из-за того, что на больших оборотах из-за малого сечения ДБ этот карбюратор будет захлебывать двигатель.

Этот тип карбюратора дает обедненную смесь, и если вы хотите улучшить динамику своего автомобиля, рекомендуем ставить форсунки с большим сечением. Ниже представлена ​​схема карбюратора солекс 21083.

Рассмотрим подробнее, что из основных элементов нашего устройства.

Устройство карбюратора Солекс 21083

1– Рычаг рычага привода второй камеры; 2 — винт регулировки количества смеси на холостом ходу; 3 — сектор обогрева карбюратора; 4 — патрубок вентиляции картера; 5 — рычаг привода ускорительного насоса; 6 — электромагнитный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9 — специальный винт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 — дроссельный рычаг второй камеры; 13 — блок рычагов управления непосредственно дроссельными заслонками; А — специальные метки для точной установки пружины биметаллического пускового устройства.

Рекомендуемая статья: Купить новый автомобиль до 400000 рублей реально

Теперь рассмотрим подробнее устройство карбюратора ВАЗ 21083 Солекс. Кто любит ставить на тюнингованную ВАЗ 2106. Детали чехла.

1 — ось для поплавка; 2 — игольчатый клапан; 3 — поплавок; 4 — специальная прокладка крышки карбюратора; 5-стартовая крышка; 6 — винт; 7 — диафрагма пускового устройства; 8 — специальная прокладка; 9 — рычаг воздушной заслонки; 10 — жиклер холостого хода; 11 — электромагнитный запорный клапан; 12 — патрубок подачи горючей смеси; 13 — крышка карбюратора; 14 — топливный фильтр; 15 — корпус в сборе с исполнительными рычагами полуавтоматического пускового устройства; 16 –винты регулировки воздушной заслонки пускового зазора и открытия первой камеры дроссельной заслонки; 17 — специальный хомут для фиксации корпуса биметаллической пружины; 18 — жидкостная камера; 19 – корпус в сборе с биметаллической пружиной; 20 — биметаллический пружинный экран.

Рассмотрим устройство карбюратора ВАЗ 21083 Солекс, детали кузова:

Схема карбюратора Солекс 21083

1 — винт регулировки количества подаваемой смеси на холостом ходу; 2 — провод концевого выключателя электроэкономайзера принудительного холостого хода; 3 — блок подогрева карбюратора; 4 — диафрагма ускорительного насоса; 5 — крышка ускорительного насоса; 6 — рычаг привода ускорительного насоса; 7 — привод кулачка ускорительного насоса; 8 — крышка экономайзера режимов мощности; 9 — диафрагма режимов мощности экономайзера; 10 — режимы мощности экономайзера реактивного топлива; 11 — клапан режимов мощности экономайзера; 12 — форсунки с клапаном подачи топливной смеси на ускорительный насос; 13 — дозаторы основных систем учета; 14 — форсунки воздушной магистрали с эмульсионными трубками; 15 — главные топливные жиклеры; 16 — корпус карбюратора; 17 — регулировочный винт дроссельной заслонки; 18 — стопор регулировочного винта; 19 — пробка-заглушка; 20 — дроссельная заслонка второй камеры; 21 — ось дроссельной заслонки второй камеры; 22 — дроссельная тяга открытия первой камеры; 23 — блок дроссельной заслонки с рычагом управления дроссельной заслонкой; 24 — пружина возвратной заслонки дроссельной заслонки первой камеры; 25 — ведомый рычаг привода дроссельной заслонки второй камеры; 26 — ведущий рычаг привода дроссельной заслонки второй камеры; 27 — пружина рычага привода дроссельной заслонки второй камеры; 28 — дроссельная заслонка первой камеры; 29 — пружина возвратного клапана дроссельной заслонки второй камеры; 30 — колпачок винта регулировки (состава) качества подаваемой смеси на холостом ходу; 31 — ось дроссельной заслонки первой камеры; 32 — винт регулировки качества смеси холостого хода

Рекомендуемый артикул: Тойота Ленд Крузер — неубиваемый покоритель бездорожья

Карбюраторы Солекс 21083 устанавливаются на автомобили с бесконтактной системой воспламенения топливной (горючей) смеси.Этот карбюратор эмульсионного типа, имеет две камеры с последовательным открытием дроссельных заслонок. Устройство имеет уравновешенную поплавковую камеру, систему отсоса картерных газов за дроссельной заслонкой, подогрев первой зоны дроссельной заслонки.

Карбюратор оснащен двумя основными дозирующими системами, второй и первой камеры, системой холостого хода с системой перехода первой камеры. Система переходной второй камеры, экономостат, экономайзер силовых режимов, полуавтомат пуско-ускорительного мембранного насоса.

При принудительной работе на холостом ходу автоматически включается экономайзер. На автомобили, оборудованные датчиками расхода топлива, можно установить карбюратор Солекс 21083 1107010, отличающийся от базовой модификации отсутствием сливной трубки для топлива.

Карбюратор Солекс 21083, который стоит около 4500 рублей (150$) и остается приемлемым для автомобилистов, заслужил свое признание отличными техническими характеристиками и экономичностью. Кроме того, поломки карбюратора Солекс 21083, встречающиеся довольно редко, легко ремонтируются, если соблюдать инструкцию по их устранению.

Некоторые автомобилисты предпочитают настраивать заводской карбюратор Солекс 21083 под свои предпочтения, увеличивая его мощность, а значит и разгон своего автомобиля. Существует несколько вариантов правильного тюнинга карбюратора Солекс 21083, так что при желании вы сможете серьезно улучшить характеристики своего автомобиля в целом.

И напоследок можно посмотреть видео о ремонте карбюратора солекс 21083:

карбюратор ВАЗ-2106.Установка проходящего вентилятора и карбюратора

Yn dit artikel jo leare oer de auto ВАЗ 2106. Карбюратор является основой вентилятора и системы питания двигателя. Te learen hoe’t jo goed configurearje it en skjinmakke fan ûnreinheden de brânstof reiniger wurdt beskreaun hjirûnder. Nettsjinsteande это feit DAT де Инжектор шляпа Opdien Populariteit ûnder autoriders, der binne hiel soad auto, waans motorfermogen wurdt dien troch de carburetor. Вентиляторы, это тяжелая часть вентилятора бензинового двигателя, который называется ús binnenlandse, как старая модель на двигателе.Вентилятор tiid ta tiid der находится в fersteuring yn ‘e macht systeem, foar dizze reden moatte jo witte hoe de carburetor, en it prinsipe fan reparaasje. Dêrby moat opmurken wurde dat dit wurk is net simpel. As der net fertrouwen yn de mooglikheden, dan rieplachtsje in betûfte master, wa sil meitsje de reparaasje fluch as kwalitatyf.

Карбюратор: базовая информация

Биннен карбюратор «Солекс» на ВАЗ-2106 с двумя форсунками, с выключенным топливным баком и работающим.Это yn Dizze Kamera производит бензин Blenden mei lucht. Ek, de normale ferdieling en de dêropfolgjende ynjeksje fan it mingsel yn de input mannichfâldige. В моем случае это авто, ваз 2106 модель, два карбюратора комплект — «Солекс» от «Озон». Fansels, Carbs binne ferdwûn, op nije modellen fan de auto wurde ynsteld ynjeksje motors dy’t foldogge miljeunoarmen, binne se folle foardieliger. Mei de auto ВАЗ-2106 waarden ynstallearre allinnich карбюраторные двигатели. Dit model waard produsearre oant 2006 включительно, sels yn it ferline sille jo net fine in auto mei in brânstof reiniger fan ynjeksje.Из этого moast wêze де eigener шляпа дер net makke har eigen ynstallaasje fan it systeem. Карбюратор Foar nedich fan tiid ta tiid om te sykjen nei, om te waskjen en te meitsjen oanpassingen. En no ik moatte praat oer sokke dingen as reparaasje kit. Это комплект для карбюратора «Солекс» на ВАЗ 2106.

Переключатель карбюратора

Dêrby moat opmurken wurde, что это mooglik является om betiizje skea де карбюратора и системы зажигания. Se binne hiel lyksoartige, dus jo moatte der wis fan Earst DAT de ûntstekking systemem wurdt operearjend normal.Карбюратор ВАЗ-2106 не проходит мимо. Де двигатель sil net starte, это der in tanimming fan brânstof konsumpsje — dy Symmaten sil dy sjen litte DAT der in probleem yn de ûntstekking systeem de brânstof. Сом, не oermjittige brandstof ferbrûk makket де ynstallaasje ниво вентилятор бензина yn де поплавковый кимер, ан эк де oanpassing вентилятор де sproeiers yn beide keamers вентилятор это карбюратор. Поскольку это чистая помощь, дан kinne hielendal ferbouwen de hiele apparaat. En foar dizze moatte jo in Kit mei Reserve dielen.Boppedat, jo noch nedich hawwe in spesjale floeiber dy’t brûkt wurdt foar it skjinmeitsjen Карбюраторы. Syn kosten is frij lyts, it kin letterlik keapje gjin auto dielen winkel. Krekt as alle oare reparaasjes, de earste stap is fuorthelle út de отрицательная клемма аккумуляторного кабеля.

Wêr te begjinne разборка карбюратора

Не начинать разборку карбюратора. Foar головокружение earste stap является ом отвинтить де trije noaten dy’t feilich де omslach nei де лофт фильтр gotebou.Sûnder DAT, ferwiderje это карбюратор gewoan sil net wurkje. Dêrnei, ferwiderje it omslach, ferwiderje de loft filter. Sjoch hoefolle шпильки yndrukt hâlden fan de ûnderste часть fan it lichem. Как и в случае с ножками «8», отвинтите все гайки, а не монтируйте wurdt makke. Передышка Skeakelje piip, поскольку это ferbûn is mei de loft filter gotebou. Дэн отключил карбюратор от сети. Типыск, дит провод управления клеп холостого хода. Делаю al dit moatte wêze foardat jo oanpasse de карбюратор ВАЗ-2106.

Вентилятор с вентилятором и карбюратор

Вентилятор с вентилятором

в сборе. Mei де хомут топливного шланга wurdt werombrocht en wurdt lutsen út ‘e карбюратор. Ek dat loskeppele fan it mûlestik, dy’t produsearret in ferbining mei de koeling systemem, это fakuüm сленг. Allinne dan kinne jo fuortsmite de fjouwer винты dy’t mount wurdt makke de boaiem fan ‘e mannichfâldige карбюратора оан де впуска. Nei opheffing, soargje derfoar dat it segel, dat leit oan ‘e exhaust mannichfâldich, hiel en geve.Весла, это sil ek moatte feroarje. Op ВАЗ 2106 карбюратор шляпа иен graad вентилятор skjinmeitsjen топлива (útsein фильтр ynstallearre yn де сленг разрыв).

чистящее оборудование

Ynstallearje это hiele карбюратор op in plat flak, зажег его droegjen in bytsje. Tink derom DAT как разборка де needaak om der wis fan DAT Net steure it nivo fan benzine soe весла moatte fieren de oanpassing yn de float keamer. Поскольку карбюраторный аппарат втыкается в электромагнитный клапан, его необходимо отвинтить.Dat wurdt dien mei de kaai ta oan «13». Mar guon ha it foardiel под ключ, мэй «10». It tige earste ding dat jo moatte dwaan — это карбюратор. Бензин загрязняет бензин, который загрязняет вентилятор карбюратора. В карбюраторе ВАЗ 2106 (приис вентилятор в ние фольчхордер вентилятор 3500 рубль) Датчик элеминт. Hiel faak yn в бензине befettet в protte metalen, ynklusyf свинец. Hy установка оан де муоррен и карбюраторов. Все канавки binne ûntwurpen foar de passaazje fan benzine, moatte yngreven skjinmakke.карбюратор mei в skjinne кроме. Nei yngeande waskjen is nedich om it karburator dat er skynt te wêzen droech.

вентиляторный компонент

Де folgjende stap является om te ferfangen де лофт джет. Tink dêrby oan de besine ускоритель помпы. Поскольку это hiel gewoan yn it uterlik, gjin skea fan syn eleminten is gjin, dan is it mooglik dat allinne genôch reiniging. Yn plak вентилятор в бранье шланг ferbining находится в фильтре foar goede reiniging вентилятор это binnenkommende газа. Внутренний карбюратор ВАЗ-2106 подвергается предварительной очистке и защелкивается.Это winsklik om te komment ta in nije sesjetype, mar as jo ynienen ha gjin, kinne jo krije út ‘e situaasje: gewoan útfiere it yn’ e waskjen растворитель ацетона, en dan yngreven reinige mei komprimearre lucht. Это в elemint dat praktysk út ‘e boarder, foar dizze reden it kin net feroare wurde. Как der in winsk te dwaan alles effisjinter, весла dit filter beskeadige, is it beste om it ferfange, sûnt er hat opnommen.

Tink dêrby oan de eigenskippen

Holden oan de WHA yn 2106 карбюратор opset foar in lange tiid, as de needaak om hielendal ôfbrutsen dit meganisme.Замените болты на все болты, которые не работают на карбюраторе, колодки feroarjende, вентиляторы с шестернями и большим двигателем. Tink derom dat jo kinne net omgean Silicone Sealants pakkingen en O-ringen. Это связано с тем, что бензин разъедает герметики. Wêrby de mooglike впускной вентилятор жуткий mingsel и карбюратор keamer en de впускной mannichfâldige. Это gewoan liedt ta jammerdearlik gefolgen, dêrfandinne in hiel snelle reparaasje.

oanpassing

Карбюратор ВАЗ 2106.Поплавковый насос карбюратора отключается от вентилятора. Двигатель Earste begjint en waarme oant de Temperatuer berikte bestjoeringssysteem Temperatuer. Pay omtinken foar hoe’t de driuwers festige binne. Harren assen binne parallel oan, sa net, je moatte bûge in bytsje yn ‘e goede rjochting. Чтобы выполнить точную настройку, необходимо выполнить несколько операций в олове, а затем проверить картонную коробку вентилятора. Это необходимо, чтобы вы могли использовать его, чтобы открыть вентилятор и поплавок.

Заслонка холостого хода на чердаке

Dan is it nedich te hâlden de trekker oanpassing fan de WHA 2106. Де карбюратор kin net funksjonearje пошел вразрез с головокружением proseduere. En to Fieren út dit instelling — это просто handige, не разбирающий карбюратор. Это нужно как saaklik om te sluten de choke. Является ли dan mjitten mei help fan in Radiator wei út ‘e keamer muorre oan de râne fan dizze patch. De Wearde moat wêze yn it berik fan 1 oant 1,3 мм. De ein слишком бездействует. Foardat dit nedich motor moatte wurde ferwaarme oan bestjoeringssysteem Temperuer.Besykje it oanpassen винты вентилятора om te kommen ta in Wearde вентилятор 900 об/мин. Tink derom dat ôfhinklik fan de tiid fan it jier, de Wearde sil feroarje. Проходящий вентилятор на холостом ходу на карбюраторе закрутил два винта на холостом ходу — вентилятор на холостом ходу и в другом. Это все карбюратор ВАЗ 2106 wurdt ynsteld, kinne jo fierder te brûke de auto en net bang foar it ferbrûk fan benzine.

Какой карбюратор лучше поставить на ВАЗ-2106: советы специалистов

Сегодня на дорогах часто можно встретить автомобили, возраст которых составляет 20, а то и 30 лет.В основном это классические модели ВАЗ. Владельцы этих старых автомобилей всячески поддерживают в них свою жизнь и гонятся за оптимальными характеристиками. Владельцы старых «Жигулей» хотят повысить динамику автомобиля и снизить расход топлива. Сделать можно, но все зависит от карбюратора. Рассмотрим, какой карбюратор лучше поставить на ВАЗ-2106, чтобы получить результат. Эта задача вполне выполнима, хотя замену устройства и настройку водитель может выполнить самостоятельно.Если почитать отзывы водителей, заменивших штатный карбюратор, то эффект вполне заметен.

Краткая история карбюраторов для ВАЗ

На первых классических моделях ВАЗ, которые представляли собой усовершенствованный итальянский «Фиат», в системе питания в паре двигателей устанавливались приборы производства Дмитровского автоагрегатного завода. Для производства этих карбюраторов была приобретена лицензия у французской фирмы Weber. Этим механизмам был присвоен индекс ДААЗ-2106 для модели ВАЗ «Шестёрка».

До сих пор такие карбюраторы в народе называют -«ДААЗ» и «Вебери». Многие автовладельцы сейчас их активно эксплуатируют. Использование этих механизмов дает хорошие динамические характеристики. Эти карбюраторы имеют простую конструкцию без лишних конструктивных особенностей. Но у «Вебери» есть один довольно существенный минус — это огромные аппетиты. Эти модели уже давно не производятся, потому что вместе с моделью ВАЗ-2105 все остальные «Жигули» комплектовались продукцией «Озон». Ниже мы поговорим об этом подробнее.

«Озон»

Карбюратор «Озон» на ВАЗ-2106 является полностью отечественной разработкой Дмитровских инженеров. Он существенно отличается от французских механизмов как по конструктивным, так и по эксплуатационным характеристикам. Это название «Озон» (карбюратор) получил не просто так — в то время он считался самым экологичным. Владельцы положительно отзываются об этих устройствах. Но и с ними иногда возникают различные проблемы. На ВАЗ-2106 его цена от четырех тысяч рублей.

Озон и его проблемы

Иногда отказывается нормально работать пневмопривод заслонки вторичной камеры.

Также есть проблемы с изношенной наружной диафрагмой в экономайзере системы принудительного холостого хода. Если механизм по каким-то причинам испачкался или нарушились регулировки, то вторая камера может вообще не открыться или открыться, но с серьезной задержкой. Это приводит к значительному снижению динамики. Теряется мощность, снижается максимальная скорость автомобиля, двигатель работает нестабильно на высоких и средних оборотах. Несмотря на все это, карбюратор ДААЗ-1107010 «Озон» выдает хорошие динамические характеристики при расходе топлива около семи литров на 100 километров пути.Естественно, за устройством необходимо постоянно следить и обслуживать его. Чтобы не загрязнять внутренние камеры, рекомендуется периодически их чистить. Используется специальный очиститель карбюратора. Это химический продукт, реализуемый в аэрозольных баллончиках.

Солекс

Эти механизмы не менее популярны. Особой популярностью пользуется ДААЗ-21053. Он также производится по лицензии. Этот карбюратор обладает хорошими динамическими характеристиками и при этом экономичен. Это хорошее решение, если вам нужен карбюратор на «шестерку».По конструкции «Солекс» принципиально отличается от всех предыдущих устройств Дмитровского автоагрегатного завода. Солекс оснащен системой возврата топлива.

С помощью этого раствора бензин может вернуться в бензобак автомобиля. Используя систему возврата топлива, можно сэкономить до 400-800 граммов топлива на каждые сто километров. Некоторые версии Solex могут быть дополнены вспомогательными электронными системами. Среди них — система холостого хода с возможностью регулировки с помощью электроклапана.Также встречается на экспортных моделях. В странах СНГ широкое распространение получила модель с электроклапаном холостого хода. В эксплуатации этот двухкамерный карбюратор был достаточно сложен. Каналы делаются узкими и часто закупориваются. Если устройство не обслуживалось, сначала начинала заедать система холостого хода, а затем и все остальные узлы. По расходу топлива «Солекс» на ВАЗ-2106 потреблял от 6 до 10 литров при движении в спокойном режиме. По динамическим характеристикам агрегат уступает только раннему «Веберу».Если своевременно делать профилактический ремонт карбюратора, особых проблем Солекс не доставит.

Как выбрать карбюратор и какой поставить на ВАЗ-2106?

Любители делать доработки классических моделей от «АвтоВАЗа» и просто владельцы, желающие улучшить тактико-технические характеристики автомобиля, чаще всего выбирают «Солекс». Используйте модель ДААЗ-21083. Установка их на классические модели невозможна без существенных доработок.

Думая, какой карбюратор лучше поставить на ВАЗ-2106, необходимо учитывать объем мотора.Для агрегатов объемом 1,3 литра отлично подойдет вариант ДААЗ-2018. Для двигателей объемом 1,6 л лучший выбор – ДААЗ-21083. Отличия этих двух моделей заключаются в диаметре сечения диффузора, а также в размерах топливных и воздушных жиклеров. Если установить этот карбюратор как есть, то на оборотах близких к 4 тысячам скорость выпуска воздуха может достигать сверхзвука, что не допустимо. Но на разгон это не влияет. Необходимо увеличить диффузоры на первой и второй камере, установить другие форсунки.После этого расход топлива будет как у 21053, а динамика — лучше, чем у 21073. Для автомобилей ВАЗ-2106 цена такого карбюратора составит около пяти тысяч рублей.

Особенности автомобилей ДААЗ-2108, -21083

Для установки любой из этих моделей на «Классику» необходимо подготовить новый комплект прокладок, шланги системы подогрева карбюратора, тройник для подключения к топливной системе, клапан и тягу предать акселератору. Для получения максимального результата от этой процедуры желательно заменить зажигание.Лучше установить более технологичный, электронный. Контактное зажигание — прошлый век. Система очень ненадежна и часто вызывает проблемы в работе. Установка бесконтактного электронного зажигания – одна из самых полезных доработок для отечественных ВАЗов, в частности для «Шестерки».

Солекс-21053

Эта модель имеет меньше проблем и не требует серьезного тюнинга, так как этот карбюратор модернизирован для классических моделей.

Эти устройства хорошо работают с 1.Двигатели объемом 5 и 1,6 л. Это отличный выбор для тех, кто хотел бы получить от автомобиля больше динамики.

Другие варианты

Но не думайте, что это все, что подходит для «Классики». Если подумать, какой карбюратор лучше поставить на ВАЗ-2106, то я вспоминаю еще «Солекс-21073». Он рассчитан на моторы 1,7 л – от 21053 отличается большими каналами и увеличенными жиклерами.

После его установки можно получить еще больше динамики, а расход топлива при этом составит 9-12 литров.И если не пугает расход и редкий профилактический ремонт карбюратора «Солекс», то можно остановить выбор на нем.

Результат

Конечно, это не все карбюраторные модели, которые можно устанавливать именно на ВАЗ-2106 и другие классические «Жигули». Очень много китайских устройств, а также устройств европейских и американских производителей. В продаже есть как одно-, так и двухкамерные модели. Но они отличаются высокой ценой и не всегда гарантируют высокие динамические характеристики и экономичность.Вы получите только один из двух. Поэтому на вопрос, какой карбюратор лучше поставить на ВАЗ-2106, можно ответить так: лучше всего поставить отечественный прибор, один из вышеперечисленных. Отзывы автомобилистов рекомендуют ставить «Озон». Он из тех, кто при небольшом расходе топлива дает максимальную динамику для автомобиля.

Какой карбюратор лучше поставить на ВАЗ-2106: советы специалиста

Сегодня на дорогах часто можно встретить автомобили, возраст которых составляет 20, а то и 30 лет.В основном это классические модели ВАЗ. Владельцы этих старых автомобилей всячески поддерживают в них жизнь и гонятся за оптимальными характеристиками. Владельцы старых «Жигулей» хотят повысить динамику автомобиля и снизить расход топлива. Это можно сделать, но все зависит от карбюратора. Рассмотрим, какой карбюратор лучше поставить на ВАЗ-2106, чтобы получить результат. Эта задача вполне выполнима, несмотря на то, что замену устройства и его настройку водитель может выполнить самостоятельно.Если почитать отзывы водителей, заменивших штатный карбюратор, то эффект вполне заметен.

Краткая история карбюраторов на ВАЗ

На первых классических моделях ВАЗ, которые представляли собой усовершенствованный итальянский Fiat, в системе питания в паре с моторами устанавливались устройства производства Дмитровского автоагрегатного завода. Для производства этих карбюраторов была приобретена лицензия у французской компании Weber. Этим механизмам был присвоен индекс ДААЗ-2106 для модели ВАЗ «Шестёрка».

До сих пор такие карбюраторы в народе называются — «ДААЗ» и «Вебер». Многие автовладельцы до сих пор активно их эксплуатируют. Использование этих механизмов дает хорошие динамические характеристики. Эти карбюраторы имеют простую конструкцию без лишних конструктивных особенностей. Но у «Вебера» есть один весьма существенный минус — это огромный аппетит. Эти модели уже давно не производятся, так как вместе с моделью ВАЗ-2105 все остальные «Жигули» комплектовались продукцией «Озон».Ниже мы поговорим об этом подробнее.

«Озон»

Карбюратор Озон на ВАЗ-2106 — полностью отечественная разработка Дмитровских инженеров. Он существенно отличается от французских механизмов и конструктивно, и по эксплуатационным характеристикам. Такое название «Озон» (карбюратор) получил неспроста — в то время он считался самым экологичным. Владельцы положительно отзываются об этих устройствах. Но иногда с ними возникают различные проблемы.На ВАЗ-2106 его цена от четырех тысяч рублей.

«Озон» и его проблемы

Иногда отказывается нормально работать пневмопривод на вторичной камере.

Так же бывают проблемы с изношенной диафрагмой в системе экономайзера холостого хода. Если по какой-то причине в механизм попала грязь или были нарушены регулировки, вторая камера может вообще не открываться или открываться, но с серьезной задержкой. Это приводит к значительному снижению динамики.Пропадает мощность, снижается максимальная скорость автомобиля, двигатель работает нестабильно на высоких и средних оборотах. Несмотря на все это, карбюратор ДААЗ-1107010 «Озон» выдает хорошие динамические характеристики при расходе топлива около семи литров на 100 километров. Естественно, за устройством нужно постоянно следить и обслуживать. Чтобы не загрязнять внутренние камеры, рекомендуется периодически их очищать. Используется специальный очиститель карбюратора. Это химическое вещество продается в аэрозольных баллончиках.

Солекс

Эти механизмы не менее популярны.Особой популярностью пользуется ДААЗ-21053. Он также производится по лицензии. Этот карбюратор обладает хорошими динамическими характеристиками и при этом экономичен. Это хорошее решение, если вам нужен карбюратор на «шестерке». По конструкции Солекс принципиально отличается от всех предыдущих устройств Дмитровского автосборочного завода. «Солекс» оснащен системой обратной подачи топлива.

Благодаря этому раствору бензин может попасть обратно в бензобак автомобиля. Используя систему реверсивной подачи топлива, удается сэкономить до 400-800 граммов топлива на сотню километров.Некоторые версии «Солекса» могут быть дополнены вспомогательными электронными системами. Среди них — система холостого хода с возможностью регулировки с помощью электроклапана. Также встречались на экспортных моделях. В странах СНГ были широко распространены модели с электроклапаном холостого хода. В эксплуатации этот двухкамерный карбюратор был достаточно сложен.

Каналы узкие и часто засоряются. Если устройство не обслуживается, первым на холостой ход включается система холостого хода, а затем все остальные узлы.По расходу топлива Солекс на ВАЗ-2106 потреблял от 6 до 10 литров при движении в спокойном режиме. По динамическим характеристикам агрегат уступает только раннему «Веберу». Если своевременно делать профилактику карбюратора, «Солекс» не доставит никаких проблем.

Как выбрать карбюратор и какой поставить на ВАЗ-2106?

Любители доработать классическую модель АвтоВАЗа и просто владельцы, желающие улучшить характеристики автомобиля, чаще всего выбирают «Солекс».Используйте модель ДААЗ-21083. Установка их на классическую модель невозможна без существенных доработок.

Думая, какой карбюратор лучше поставить на ВАЗ-2106, необходимо учитывать объем двигателя. Для агрегатов объемом 1,3 литра отлично подойдет вариант ДААЗ-2018. Для двигателей объемом 1,6 литра оптимальным выбором является ДААЗ-21083. Отличия этих двух моделей заключаются в диаметре сечения диффузоров, а также в размерах топливного и воздушного жиклеров.Если установить этот карбюратор как есть, то на скорости близкой к 4 тысячам скорость выброса воздуха может достигать сверхзвука, что недопустимо. Но на разгон это не влияет. Необходимо увеличить диффузоры на первой и второй камерах, установить другие форсунки. После этого расход топлива будет как на 21053, а динамика лучше, чем на 21073. Для автомобиля ВАЗ-2106 цена такого карбюратора составит около пяти тысяч рублей.

Особенности установки ДААЗ-2108, -21083

Для установки любой из этих моделей на «Классику» необходимо подготовить новый комплект прокладок, шланги системы подогрева карбюратора, тройник для подключения к топливной системе, клапан и тяги для предания акселератора.Для получения максимального результата от этой процедуры желательно заменить зажигание. Лучше установить более технологичный, электронный. Контактное зажигание — прошлый век. Система очень ненадежна и часто вызывает проблемы в работе. Установка бесконтактного электронного зажигания – одна из самых полезных модификаций для отечественных автомобилей ВАЗ, в частности для «Шестерки».

«Солекс-21053»

Эта модель имеет меньше проблем и не требует серьезного тюнинга, так как этот карбюратор был модернизирован до классических моделей.

Данные агрегаты хорошо работают с двигателями 1,5 и 1,6 л. Это отличный выбор для тех, кто хотел бы получить от автомобиля больше динамики.

Другие опции

Но не думайте, что это все, что подходит для «Классики». Если задуматься, какой карбюратор лучше поставить на ВАЗ-2106, то вспоминается «Солекс-21073». Он предназначен для двигателей объемом 1,7 л – от 21053 отличается большими каналами и увеличенными жиклерами.

После его установки можно получить еще больше динамики, а расход топлива составит 9-12 литров.И если расход и редкая профилактика карбюратора Солекс не пугают, то можно и остановить.

Всего

Конечно, это далеко не все модели карбюраторов, которые можно устанавливать именно на ВАЗ-2106 и другие классические «Жигули». Есть масса китайских устройств, а также устройств европейских и американских производителей. Доступны как однокамерные, так и двухкамерные модели. Но они имеют высокую цену и не всегда гарантируют высокие динамические характеристики и экономичность.Вы получаете только одно из двух. Поэтому на вопрос, какой карбюратор лучше поставить на ВАЗ-2106, можно ответить так: лучше всего установить отечественный прибор, один из вышеперечисленных. Отзывы автомобилистов рекомендуют ставить «Озон». Он один из тех, что при малом расходе топлива дает максимальную для автомобиля динамику.

Регулировка карбюратора ваз 2106 для чайников. и воздушная заслонка. Снятие дроссельных заслонок

Изготовителем для ВАЗ-2106 предусмотрен карбюратор эмульсионный Озон серии ДАА3 2107-1107010-20.Конструктивно выполнен по двухкамерной схеме и включает в себя следующие элементы:

• ускорительный насос и распылитель в 1 камере;
• устройство обогащения в камере 2;
• сбалансированная поплавковая камера;
• золотниковый механизм для удаления газов из кратера;
• электромагнитный запорный клапан;
• пневмопривод ДЗ (дроссельная заслонка) во второй камере;
• 2 основные дозирующие системы;
• ХХ (холостой ход) система.

Как работает карбюратор?

Топливо поступает в поплавковую камеру карбюратора через сетчатый фильтр и соединяется гибким стержнем с поплавком.Таким образом, в поплавковой камере все время поддерживается определенный уровень бензина.

В свою очередь топливо из поплавковой камеры через калиброванные форсунки подается в эмульсионные колодцы и каналы, где смешивается с воздухом, поступающим из воздушных жиклеров. Затем топливно-воздушная эмульсия через форсунки подается в большой и малый диффузоры. Затем смесь поступает в канал подводящего трубопровода через калиброванное отверстие. Его сечение регулируется иглой, так называемым количественным винтом.

Конструктивной особенностью карбюратора является наличие двух независимых систем. Первый обеспечивает работу двигателя в режиме ХХ и включает электровакуумные и вакуумные клапаны с воздушными и топливными форсунками. Вторая система вступает в работу после открытия брелка при нажатии на педаль газа.

Состав топливной смеси в этих системах зависит от уровня жидкости в поплавковой камере. Поэтому для стабильной работы двигателя в первую очередь необходимо установить в ПК нужный уровень топлива.

Настройка карбюратора

Настройка карбюратора ВАЗ-2106 включает следующие операции:

• регулировка положения брелка;
• PU регулировка;
• Проверка работоспособности ООН;
• ИК-контроль герметичности.

Повернув привод и рычаг управления заслонкой, установите пульт дистанционного управления в открытое положение. Измеряем значение максимального открытия, которое должно быть в пределах 13.0 ± 0,5 мм для первичной камеры и 15,0 ± 0,5 мм для вторичной. Регулировка размера раскрытия ДЗ в первой камере осуществляется подгибанием нижних усиков тяги, а во второй — закручиванием или выкручиванием тяги тяги.

После этого измеряем расстояние от верхних усиков тяги до рычага, ограничивающего ход ДЗ второй камеры. Если его значение выходит за пределы 6,0 ± 0,1 мм, меняем его, подгибая верхние усики.

Исправление пускового устройства (ПУ). Повернув рычаг до упора против часовой стрелки, мы закрываем ДЗ второй камеры. Контролируем положение конца тяги рычага, жестко закрепленной на оси ДЗ первой камеры. Он должен касаться конца стержня PU. При необходимости согните стержень, пока не будет достигнуто желаемое положение.

Проверяем значение открытия ДЗ первичной тяги при закрытом ДЗ второй камеры.Размер открытого положения должен быть в пределах 0,7-0,8 мм при выдвинутом штоке на 5,0±0,5 мм.

Если фактическое значение выдвинутого штока выходит за эти пределы, корректируем его положение поворотом винта.

Для проверки работоспособности ускорительного насоса (УН) необходимо собрать в стакан топливо, поступающее в период 10 полных ходов рычага управления заслонкой. Перед этим следует провести предварительную откачку для заполнения каналов насоса. Если объем контролируемого топлива равен 5.25-8,75 см3, показатели считаются нормальными.

Проверка герметичности СК (игольчатого клапана) проводится в лаборатории с использованием специального оборудования. ИК помещают в контрольную трубку не менее чем на 10 секунд. Если за это время давление не падает, то клапан работает нормально.

Быстрый тюнинг карбюратора своими руками

Предварительно сняв, измеряем расстояние между центрами концов шатунов. Оно должно быть в пределах 80 ± 0.5 мм. Если этот параметр выходит за указанные пределы, необходимо откорректировать его в следующем порядке:

• с помощью отвертки снять один из наконечников;
• ослабить контргайку ключом на 8 и вращать наконечник до установки длины стержня;
• затяните контргайку и установите шток на прежнее место;
• затем помощник должен нажать на педаль газа, после чего контролируем положение ДЗ первой камеры, если она не открывается полностью, необходимо убрать дополнительный ход рычага;
• снять наконечник продольной тяги с рычага;
• ослабить контргайку, установить заданное значение длины стержня и поставить его обратно, затянуть гайку;
• перепроверьте положение пульта дистанционного управления;
• после отпускания педали газа контролируем закрытие ДЗ;
• произвести при необходимости повторную проверку и регулировку.
• ослабить трос привода заслонки (подсос) и попросить помощника полностью утопить рычаг;
• откройте воздушную заслонку, нажав на трехрычажный рычаг, и затяните стопорный винт;
• закрыть воздушную заслонку рычагом в кабине, а затем снова открыть для управления.

Возможные проблемы и их решение

или двигатель глохнет

• не отрегулирован ХХ;
• форсунки и каналы забиты — прочистить или продуть воздухом;
• В карбюратор попала вода — слить жидкость и слить осадок из бачка.

Двигатель не заводится

• забиты топливные магистрали — продуть трубки и промыть бак;
• фильтр карбюратора загрязнен — ​​промыть;
• — промыть фильтр.

Слабая мощность двигателя

• ДЗ открываются не полностью — отрегулировать привод заслонки;
• забиты каналы и главные жиклеры — прочистить карбюратор;
• низкий уровень топлива в РС — отрегулировать положение поплавка;
• зазоры в клапанном узле нарушены — исправить зазоры;

Повышенный расход

• воздушная заслонка поднимается не полностью — отрегулировать приводы ДЗ;
• повреждение или износ поплавка — заменить неисправную деталь;
• засорение воздушных каналов и жиклеров — прочистить карбюратор.

Карбюратор составной узел, подготавливающий топливную смесь для двигателя. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином. Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха. В процессе эксплуатации постепенно сбивается регулировка карбюратора ВАЗ 2106, что приводит к чрезмерному обогащению или обеднению топливной смеси бензином.

Симптомы

Если карбюратор стал выдавать обогащенную смесь, вы поймете это по следующим признакам:

• Увеличивается расход топлива
• В глушителе слышны громкие выхлопы и дым становится черным

Если двигатель получает обедненную смесь, вы поймете это по следующему знаку:

• Из-под капота доносятся громкие хлопки.

В обоих случаях двигатель нагревается заметно сильнее, а также теряется его мощность.

Если вы столкнулись с подобной проблемой, помните, что это естественное следствие работы карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени карбюратор ВАЗ 2106 следует регулировать.

Прежде чем приступить к регулировке, необходимо убедиться, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства.Его нужно разобрать, промыть и почистить. И только после того, как вы убедились, что все составляющие конструкции находятся в полном рабочем состоянии, можно приступать к регулировке.

Самый простой вариант — отправить машину специалисту. карбюраторы имеют в наличии специальный прибор-газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите выполнить все работы самостоятельно, используя подручные средства.Далее мы рассмотрим, как настроить карбюратор пошагово.

Регулируем привод

Регулировка заслонок

Предварительно необходимо снять карбюратор ВАЗ 2106. Как это сделать описано в статье:

Следующая пошаговая фотоинструкция поможет вам разобраться непосредственно с процессом настройки:

Эти работы можно делать прямо в машине.Но сначала придется снять крышку фильтра.

Регулировка поплавковой системы

Прежде чем приступить к данной работе, необходимо убедиться в надежной работе игольчатого клапана.

Регулировка холостого хода на ВАЗ 2106

Для начала нужно подготовить автомобиль. Прогреваем двигатель до температуры 900 градусов. Мы стремимся к тому, чтобы двигатель стабильно работал на холостом ходу.

Смотрим видео, в котором все показано доступно и понятно:

Текстовая инструкция такая:

1. С помощью винта количества добиваемся частоты вращения коленчатого вала от 820 до 900 об/мин.
2. С помощью винта качества приводим агрегат в стабильную и равномерную работу. Затем закручиванием винта дестабилизируем работу мотора и снова выкручиваем для восстановления. Наша задача, таким образом, добиться максимально стабильной работы двигателя на максимально обедненной смеси.
3. Винтом количества снова доводим скорость до нужного значения.
4. Операцию лучше проводить два-три раза.

Диагностика карбюратора после регулировки

Теперь нужно убедиться, что все настройки выставлены правильно.Для этого нужно запустить двигатель и понаблюдать за его работой на холостом ходу. Он начинает дрожать? Далее резко нажимаем на акселератор и так же резко отпускаем. Вы слышали о неудачах? Если да, то винт регулировки качества топлива нужно немного открутить.

При резком торможении двигатель должен работать стабильно. Если глохнет, нужно немного открутить винт качества.

Итак, вы теперь знаете, как отрегулировать карбюратор на ВАЗ 2106 самостоятельно без специальных инструментов.

Изначально автомобиль ВАЗ-2106 выходил с завода с карбюратором Озон. Однако у этого агрегата столько недостатков, что с появлением многих владельцев классических Жигулей, они не смогли устоять перед возможностью усовершенствовать двигатель своей машины. Среди большинства из них существовало мнение, что это улучшит технические характеристики автомобиля, другие же считали, что такое решение отрицательно скажется на стабильности работы мотора. В этой статье мы рассмотрим, какие преимущества имеет такая модернизация и если есть, то как делается Солекс на автомобиле ВАЗ-2106 своими руками.

С «родным» карбюратором двигатель «шестой» модели имел хорошую приемистость. Но был и существенный минус в виде провалов при попытке резко увеличить скорость вращения коленчатого вала. То есть, как только водитель нажимал на педаль газа, двигатель сначала «захлебывался» и только после этого начинал набирать обороты. Причиной тому недостаточный уровень топлива в поплавковой камере, что сказалось на интенсивном разгоне автомобиля. Именно поэтому владельцы «шестерок» задавались вопросом о возможности установки альтернативного карбюратора, способного увеличить приемистость двигателя с минимальными потерями.Выбор пал на агрегат Солекс, как на лучший вариант.

Установка карбюратора Солекс на «шестерку» ВАЗ

Так как он предназначался для двигателя того же объема (1500 см 3 ), то именно он лучше всего подходил в качестве альтернативы штатному Озону. Благодаря увеличенным поплавковым камерам обеспечивался более высокий уровень бензина. В паре с двигателем «восьмерка» он показал не очень выдающиеся характеристики по сравнению с ВАЗ-2106. Однако ему все же удалось повысить характеристики «шестой» модели.Далее рассмотрим, как правильно должна осуществляться установка карбюратора «Солекс» на ВАЗ-2106, после чего разберемся, как он регулируется.

Рассматриваемый карбюратор не так сложно поставить на двигатель «шестерки», так как его крепления точно такие же, как и у родного агрегата. При этом сама его конструкция отличается, поэтому перед установкой придется докупить некоторые детали. Для успешной установки и нормальной работы мотора, помимо самого карбюратора, вам понадобится:

• комплект прокладок — одна бумажная и две паронитовые;
• топливный шланг длиной 1 метр;
• стандартный набор ключей и отверток;
герметик
• (продается в любом магазине автозапчастей).

Если вы подготовили все необходимое, можно приступать к установке, но перед установкой карбюратора Солекс убедитесь, что в месте его контакта с впускным коллектором не было грязи и пыли. Предполагается, что вы открутили гайки крепления и отсоединили все тяги, провода и шланги. Тщательно очистите соединение, чтобы предотвратить попадание посторонних предметов в двигатель, и следуйте приведенным ниже инструкциям:

1. Нанесите герметик на место соприкосновения поверхностей и поместите три прокладки так, чтобы одна толстая оказалась между двумя тонкими.После подготовки сиденья можно приступать к установке карбюратора Солекс на двигатель автомобиля ВАЗ-2106, но перед этим его лучше разобрать на две части, что значительно упростит процесс установки.
2. Теперь можно установить рычажную связь тяг привода дроссельной заслонки от ВАЗ-21083, после чего остается поставить на место сам узел, зафиксировав его крепежными гайками.
3. Следующим шагом является подключение кабеля и шлангов. И начать следует с троса, управляющего воздушной заслонкой.Он должен быть установлен на длину, достаточную для подключения.
4. После этого магистраль идет к топливному шлангу, который одним концом следует подсоединить к топливной системе, а другим надеть на вход карбюратора. Длину шланга лучше отрегулировать заранее, чтобы он не болтался в моторном отсеке.
5. Что касается линии возврата топлива, то она должна быть подсоединена к фильтру тонкой очистки через обратный клапан — так она будет задействована в цепи подачи топлива. Есть еще один вариант, который предполагает установку простой заглушки в штуцер возврата топлива.Но первый способ более предпочтителен, так как исключает возможность перегрузки клапанного механизма карбюратора, что может вызвать сбои в его работе.
6. Если вопрос с обраткой решен, остается только установить электромагнитный запорный клапан. После этого замените верхнюю часть карбюратора новой прокладкой и закрепите ее гайками.
7. Шланги необходимо подсоединить к тройнику агрегата регулятора вакуума и системы отопления. После этого установите на место все пружины, и они не нуждаются в замене, если они в хорошем состоянии.Установите на место корпус воздушного фильтра и крышку.

На данном этапе агрегат можно считать готовым к работе, но для его полноценной и бесперебойной работы недостаточно просто знать, как установить карбюратор Солекс на ВАЗ-2106 — устройство необходимо настроить. Это будет обсуждаться далее.

Как отрегулировать карбюратор солекс

Только

способен обеспечить максимальную производительность и экономичность двигателя. Для наиболее точной настройки специалисты рекомендуют устанавливать автомобиль на ровной площадке – это способствует лучшему приготовлению топливовоздушной смеси.Сначала запустите двигатель и проверьте его работу на разных оборотах. Таким образом, вы сможете определить, в каком режиме готовится нормальная смесь, а какой нуждается в корректировке.

Как настроить карбюратор Солекс на ВАЗ-2106 расскажет следующая инструкция:

1. Если вы запустили двигатель, дайте ему поработать, чтобы он прогрелся до рабочей температуры.
2. Во время прогрева поплавковые камеры заполнятся топливом, что позволит вам проверить уровень топлива. Для этого снимите крышку с карбюратора и измерьте расстояние между верхней кромкой поплавковой камеры и уровнем бензина в ней.Используйте штангенциркуль. Рекомендуемый уровень, при котором свечи не будут заливаться, а мотор на холостом ходу не глохнет — 23–25 мм. Если полученные значения не соответствуют норме, придется отрегулировать карбюратор по уровню топлива.
3. Регулировка уровня бензина в поплавковых камерах осуществляется загибанием/отгибанием поплавка вверх или вниз.
4. После завершения настройки и проведения контрольных измерений установите на место крышку и перейдите к следующему шагу.
5. Далее регулировка карбюратора Солекс на ВАЗ-2106 заключается в настройке системы холостого хода. Если вы приобрели для установки новый агрегат, то оптимальные настройки приготовления горючей смеси на холостом ходу смеси следующие:
   • винт количества смеси необходимо открутить на 1,5–2 оборота;
   • винт качества смеси необходимо выкрутить на 4–4,5 оборота.

Для того, чтобы Ваш автомобиль нормально функционировал на протяжении всего периода эксплуатации, каждое его устройство и узел должны быть в исправном состоянии.Одним из таких устройств является карбюратор, играющий ключевую роль в бесперебойной работе силового агрегата и всего автомобиля в целом. Сегодня мы поговорим о том, как настроить карбюратор на автомобиль ВАЗ 2106 своими руками.

Перед тем, как приступить непосредственно к настройке устройства, необходимо выяснить, что это за устройство на самом деле представляет собой и какие функции оно выполняет. Карбюратор — устройство, входящее в состав топливной системы двигателя внутреннего сгорания и отвечающее за подготовку топлива к впрыску в цилиндры двигателя.Все дело в том, что для воспламенения бензина в двигателе в нем должно быть определенное количество кислорода. Это именно то, что делает карбюратор. правильная регулировка, позволяющая более эффективно использовать мощность двигателя, а также снизить расход бензина.

Устройство карбюратора

Все карбюраторы, независимо от модели или марки автомобиля, имеют одинаковую конструкцию. Они состоят из следующих элементов:

Обогащение бензина кислородом происходит с помощью специального механизма, который приводит в действие насос, отвечающий за подачу горючей смеси к блокам цилиндров силового агрегата.Одновременно с насосом запускается экономостат, отвечающий за экономию топлива, а также механизм поддержки холостого хода и система, поддерживающая непрерывную работу силового агрегата.

В момент запуска двигателя воздух поступает в камеру карбюратора, где смешивается с парами топлива, после чего эта горючая смесь поступает в двигатель. Образование паров происходит при прохождении топлива через жиклер. Требуемый объем воздуха регулируется дроссельной заслонкой, работа которой управляется педалью акселератора.

Двигатель можно запускать только на холостом ходу, так как для приведения двигателя в рабочее положение необходим воздух с высокой концентрацией паров бензина. Для этого в автомобиле предусмотрена воздушная заслонка, открытие и закрытие которой осуществляется водителем вручную из салона. Демпфер регулирует количество воздуха, поступающего в камеру карбюратора. Топливо подается из поплавковой камеры. Для стабильной и продолжительной работы двигателя в этой камере необходимо постоянно поддерживать требуемый уровень бензина.За это отвечает специальный поплавок, контролирующий по мере необходимости работу специального перепускного клапана, через который насос подает жидкое топливо в камеру.

Для того, чтобы привести автомобиль в движение, двигателю требуется больше горючей смеси, однако концентрацию топлива можно уменьшить. Для достижения оптимального соотношения паров кислорода и бензина необходимо настроить карбюратор ВАЗ 2106 на идеальную работу.

Ускорение автомобиля

Бывают ситуации, когда необходимо разогнать автомобиль за короткий промежуток времени.Для этого в карбюраторе предусмотрен ускорительный насос. В устройстве устройства предусмотрена специальная заслонка, при открытии которой увеличивается давление на поршень насоса, в результате чего в камеру карбюратора впрыскивается большее количество бензина. Для того, чтобы топливо не уходило обратно и, в то же время,

шло дальше по системе, в карбюраторе предусмотрено два клапана — обратный и нагнетательный. Их названия говорят сами за себя, поэтому несложно догадаться, за какие функции они отвечают.Таким образом, воздух, обогащенный парами бензина, способствует более быстрому разгону автомобиля.

При возникновении необходимости продолжительного использования силового агрегата на максимальной мощности необходима длительная подпитка горючей смесью высокой концентрации. Такая ситуация возникает, когда автомобиль движется в гору. но техническое устройство ускорительного насоса не рассчитано на большие нагрузки и длительную работу. Поэтому на карбюраторе предусмотрен специальный узел-экономайзер, соединенный с заслонкой дозирующей системы.При открытии топливо подается не через главный жиклер, а через клапан экономайзера.

Как установить флоат-систему дома?

Чтобы настроить поплавковую систему для оптимальной работы, вам потребуются следующие инструменты:

• отвертка;
• набор ключей;
плоскогубцы
• ;
габарит
• ;
• часовой индикатор;
• мкм;
суппорта
• ;
линейка
• ;
• кисточка.

Поплавковая система реагирует на распределение объема топлива, поступающего в карбюратор, при работающем двигателе.Следовательно, чтобы отрегулировать работу этого узла, необходимо отрегулировать расход топлива. Устойчивость этой системы зависит от того, насколько свободно поплавок перемещается по камере. Для этого нужно затянуть скобу-держатель.

После этого поплавок устанавливается относительно игольчатого клапана. Для этого нужно снять кожух камеры и проверить размер зазоров между кронштейном и прокладкой. По заводской документации эти зазоры должны быть в пределах 6-7 мм, при полном погружении поплавка не более 1-2 мм.При открытом клапане между иглой и поплавком должно быть 15 мм. Поплавковую систему можно регулировать как при разобранном карбюраторе, так и непосредственно на самом автомобиле.

Регулировка угла опережения зажигания

Стабильная работа двигателя во многом зависит от момента зажигания, когда происходит воспламенение горючей смеси и достижение поршнями верхней мертвой точки. Для того чтобы отрегулировать угол опережения зажигания, необходимо отрегулировать угол опережения зажигания, при котором кончик игольчатого клапана будет слегка касаться язычка поплавка.Для этого откручивается крышка карбюратора и устанавливается в вертикальное положение. После этого измеряется зазор между плоскостью крышки и поплавком, который должен быть 6,5 мм с небольшой допустимой погрешностью +0,25 мм. Если зазор больше или меньше этого значения, необходимо довести его до этого значения загибанием язычка. По окончании работ следует проверить ход поплавка, величина которого должна быть 8 мм с допустимой погрешностью +0,25 мм.

регулировка холостого хода

Для достижения стабильной работы силового агрегата и снижения количества выбросов угарного газа в атмосферу необходимо отрегулировать карбюратор в режиме холостого хода.Однако прежде чем приступить к тюнингу, следует прогреть двигатель до температуры охлаждающей жидкости около 90 градусов. Если силовой агрегат не завелся, то можно добиться его стабильной работы и запустить, вращая винты подачи горючей смеси.

После прогрева можно приступать к настройке карбюратора на холостом ходу. Для этого необходимо отрегулировать скорость вращения винта, отвечающего за дозировку подачи смеси, до такого положения, при котором скорость вращения конечного вала будет в

в пределах 820-900 об/мин.Вращением винта, отвечающего за пропорции кислорода и паров бензина, достигается стабильная работа двигателя. Для этого необходимо уменьшить количество оборотов, при которых силовой агрегат начинает работать с перебоями, а затем постепенно увеличивать, пока не будет достигнута стабильная работа мотора.

Суть данной регулировки заключается в определении оптимальной концентрации горючей смеси, необходимой для нормальной работы ДВС.Аналогичная процедура повторяется с дозирующим винтом. Регулировка производится до тех пор, пока не будет достигнуто идеальное соотношение объема и концентрации смеси, обеспечивающее стабильность работы силового агрегата.

При правильном выполнении всех работ по регулировке карбюратора это значительно снизит расход топлива и снизит выбросы выхлопных газов в атмосферу.

ПРЕДУПРЕЖДЕНИЕ
Регулировка холостого хода с воздушным фильтром на прогретом двигателе (температура охлаждающей жидкости 90-95°С) с отрегулированным уровнем топлива в поплавковой камере и зазорами в приводе клапанов и правильно установленным опережением зажигания.Дроссель должен быть полностью открыт (проверьте это визуально через горловину карбюратора). Так как регулировка частоты вращения коленчатого вала на холостом ходу и содержания оксида углерода (СО) в отработавших газах производится совместно, а для регулировки содержания СО требуется газоанализатор, рекомендуем выполнять данные операции на СТО. .

Расположение винтов регулировки системы холостого хода: 1 — винт состава (качества) смеси; 2 — винт количества смеси.

ПРИМЕЧАНИЯ
Винты расположены глубоко в гнездах корпуса дроссельной заслонки, поэтому винт 1 на фото не виден. На новом автомобиле ВАЗ 2106 на винты 1 и 2 запрессованы пластиковые ограничительные втулки, позволяющие провернуть винты только на пол-оборота. Это сделано для предотвращения нарушения заводской настройки. Если не удается отрегулировать содержание СО в отработавших газах втулками, то, отвернув винты, сломать головки втулок, вывернуть винты, удалить с них остатки втулок и снова затянуть винты.
1. Запустить двигатель на автомобиле ВАЗ 2106. Вращением винта 2 количества смеси установить частоту вращения коленчатого вала двигателя в пределах 750-800 мин. При закручивании винта скорость уменьшается, при ослаблении — увеличивается.
2. Затем проверьте и при необходимости отрегулируйте содержание CO. Мы рекомендуем устанавливать содержание CO на уровне (1±0,3)%. Регулировка осуществляется винтом 1 состава (качества). При закручивании винта содержание СО уменьшается, а при ослаблении винта увеличивается.
Согласно изменения № 1 к ГОСТ 17.2.2.03-87, вступившего в силу с 1 января 2000 г., содержание СО в отработавших газах транспортных средств (если оно не указано изготовителем в руководстве по эксплуатации), оснащенных с карбюратором и не имеющим каталитического нейтрализатора в выхлопной системе, при частоте вращения коленчатого вала 800 мин не должен превышать 3,5%. Не уменьшай

содержание СО ниже 0,4%, так как в этом случае из-за пропусков зажигания рабочей смеси в отработавших газах резко возрастает содержание несгоревших углеводородов (СН).При регулировке содержания СО частота вращения коленчатого вала изменяется незначительно.
3. Восстановить начальную частоту вращения коленчатого вала 750-800 мин винтом 2 и проверить содержание СО. При необходимости отрегулируйте содержание CO, а затем скорость. Резко нажмите педаль акселератора и отпустите ее. Двигатель должен без перерыва наращивать обороты коленчатого вала, а после отпускания педали не должен глохнуть. Если двигатель остановился, увеличить обороты винтом 2 до 800 мин, но не более.

ПОЛЕЗНЫЕ СОВЕТЫ
При отсутствии газоанализатора можно с достаточной точностью регулировать обороты холостого хода, контролируя частоту вращения коленчатого вала двигателя по тахометру в комбинации приборов автомобиля ВАЗ 2106. Аккуратно поворачивая винт 1 (качество) в нужном направлении, установите его в положение, при котором обороты холостого хода максимальны. Затем винтом 2 (количество) установите частоту 1100 мин. Постепенно вкручивая винт качества, снижают частоту до 800 мин.При исправном карбюраторе содержание СО в выхлопных газах при таком способе регулировки не превысит 2%, что находится в допустимых пределах.

Главная » Система питания двигателя » Регулировка карбюратора ваз 2106 для чайников. и воздушная заслонка. Снятие дроссельных заслонок

Какой карбюратор лучше поставить на ВАЗ-2106: советы специалистов

Сегодня на дорогах часто можно встретить автомобили, возраст которых составляет 20, а то и 30 лет.В основном это классические модели ВАЗ. Владельцы этих старых автомобилей всячески поддерживают в них жизнь и добиваются оптимальных характеристик. Владельцы старых «Жигулей» хотят повысить динамику автомобиля и снизить расход топлива. Сделать это можно, но все зависит от карбюратора. Рассмотрим, какой карбюратор лучше поставить на ВАЗ-2106, чтобы получить результат. Эта задача вполне выполнима, несмотря на то, что замену устройства и его настройку водитель может выполнить самостоятельно.Если почитать отзывы водителей, заменивших штатный карбюратор, то эффект вполне заметен.

Краткая история карбюраторов для ВАЗ

На первые классические модели ВАЗ, представлявшие собой усовершенствованный итальянский Фиат, в паре с моторами системы питания устанавливались устройства производства Дмитровского автоагрегатного завода. Для производства этих карбюраторов была приобретена лицензия у французской компании Weber. Этим механизмам был присвоен индекс ДААЗ-2106 для модели ВАЗ Шестерка.

До сих пор такие карбюраторы в народе называют «ДААЗами» и «Веберами». Многие автовладельцы сейчас их активно эксплуатируют. Использование этих механизмов дает хорошие динамические характеристики. Эти карбюраторы имеют простую конструкцию без лишних конструктивных особенностей. Но у «Вебера» есть один довольно существенный минус — это огромные аппетиты. Эти модели уже давно не производятся, так как вместе с моделью ВАЗ-2105 все остальные «Жигули» комплектовались продукцией «Озон».Ниже мы поговорим об этом подробнее.

«Озон»

Карбюратор «Озон» на ВАЗ-2106 — полностью отечественная разработка Дмитровских инженеров. Он существенно отличается от французских механизмов как по конструкции, так и по эксплуатационным характеристикам. Такое название «Озон» (карбюратор) получил неспроста — в то время он считался самым экологичным. Владельцы положительно отзываются об этих устройствах. Но с ними иногда случаются различные проблемы.Для ВАЗ-2106 его цена от четырех тысяч рублей.

Озон и его проблемы

Иногда пневматическая заслонка на вторичной камере отказывается нормально работать.

Бывают также неприятности с изношенной диафрагмой в экономайзере системы принудительного холостого хода. Если по какой-то причине в механизм попала грязь или нарушены регулировки, вторая камера может вообще не открываться или открываться, но с серьезной задержкой. Это приводит к значительному снижению динамики.Пропадает мощность, снижается максимальная скорость автомобиля, двигатель работает нестабильно на высоких и средних оборотах. Несмотря на все это, карбюраторный ДААЗ-1107010 Озон выдает хорошие динамические показатели при расходе топлива около семи литров на 100 километров пути. Естественно, за устройством нужно постоянно следить и обслуживать. Чтобы не загрязнять внутренние камеры, рекомендуется периодически их очищать. Используется специальный очиститель карбюратора. Это химическое вещество продается в аэрозольных баллончиках.

Солекс

Эти механизмы не менее популярны.Особой популярностью пользуется ДААЗ-21053. Он также производится по лицензии. Этот карбюратор обладает хорошими динамическими характеристиками и экономичен. Это хорошее решение, если вам нужен карбюратор на «шестерке». По конструкции «Солекс» принципиально отличается от всех предыдущих устройств Дмитровского автоагрегатного завода. Солекс оснащен системой обратной подачи топлива.

Благодаря этому решению бензин может попасть обратно в бензобак автомобиля. Используя систему реверсивной подачи топлива, можно сэкономить до 400-800 граммов топлива на каждую сотню километров.Некоторые версии Solex могут быть дополнены вспомогательными электронными системами. Среди них система холостого хода с возможностью регулировки с помощью электроклапана. Также встречается на экспортных моделях. В странах СНГ была распространена модель с электроклапаном холостого хода. В эксплуатации этот двухкамерный карбюратор был достаточно сложен.

Каналы делаются узкими и часто забиваются. Если устройство не обслуживать, то сначала барахлить начала простаивающая система, а потом и все остальные узлы. По расходу топлива Солекс на ВАЗ-2106 потреблял от 6 до 10 литров при движении в спокойном режиме.По динамическим характеристикам агрегат уступает только более раннему Weber. Если проводить своевременную профилактику карбюратора, особых проблем Солекс не доставит.

Как выбрать карбюратор и какой поставить на ВАЗ-2106?

Любители делать модификации классических моделей от АвтоВАЗа и просто владельцы, желающие улучшить характеристики автомобиля, чаще всего выбирают Солекс. Используйте модели ДААЗ-21083. Установка их на классические модели невозможна без существенных доработок.

Думая, какой карбюратор лучше поставить на ВАЗ-2106, необходимо учитывать объем двигателя. Для агрегатов объемом 1,3 литра отлично подойдет версия ДААЗ-2018. Для двигателей объемом 1,6 л лучший выбор – ДААЗ-21083. Отличия двух моделей заключаются в диаметре сечения диффузоров, а также в размерах топливного и воздушного жиклеров. Если установить этот карбюратор как есть, то на оборотах близких к 4 тысячам скорость выпуска воздуха может достигать сверхзвука, что не допустимо.Но это не повлияет на разгон. Необходимо увеличить диффузоры на первой и второй камере, установить другие форсунки. После этого расход топлива будет как у 21053, а динамика лучше, чем у 21073. Для автомобилей ВАЗ-2106 цена такого карбюратора составит около пяти тысяч рублей.

Особенности установки ДААЗ-2108, -21083

Для установки любой из этих моделей на «Классику» необходимо подготовить новый комплект прокладок, шланги системы подогрева карбюратора, тройник для подключения к топливной система, клапан и тяга для предания акселератора.Для получения максимального результата от этой процедуры желательно заменить зажигание. Лучше установить более технологичный, электронный. Контактное зажигание — прошлый век. Система очень ненадежна и часто вызывает проблемы в работе. Установка бесконтактного электронного зажигания – одна из самых полезных доработок для отечественных ВАЗов, в частности для «шестерки».

Солекс-21053

Эта модель имеет меньше проблем и не требует серьезного тюнинга, так как этот карбюратор модернизирован до классических моделей.

Данные агрегаты хорошо работают с двигателями 1,5 и 1,6 литра. Это отличный выбор для тех, кто хотел бы получить от автомобиля больше динамики.

Другие варианты

Но не думайте, что это все, что подходит для «Классики». Если задуматься, какой карбюратор лучше поставить на ВАЗ-2106, то вспоминается Солекс-21073. Он предназначен для двигателей объемом 1,7 л – от 21053 отличается большими каналами и увеличенными жиклерами.

После его установки можно получить еще больше динамики, а расход топлива при этом составит 9-12 литров.
