Клапана ВАЗ 2106: порядок регулировки, схемы, видео

Безусловно, каждый владелец советских автомобилей рано или поздно сталкивается с их ремонтом и настройкой разнообразных узлов. Хотя сегодня присутствие автомобилей советской эпохи на дорогах по не-многу сокращается, подобные ремонтные работы не утратили своей актуальности. И в этой статье мы поговорим с Вами как же качественно провести регулировку клапанов на ВАЗ 2106 своими руками.

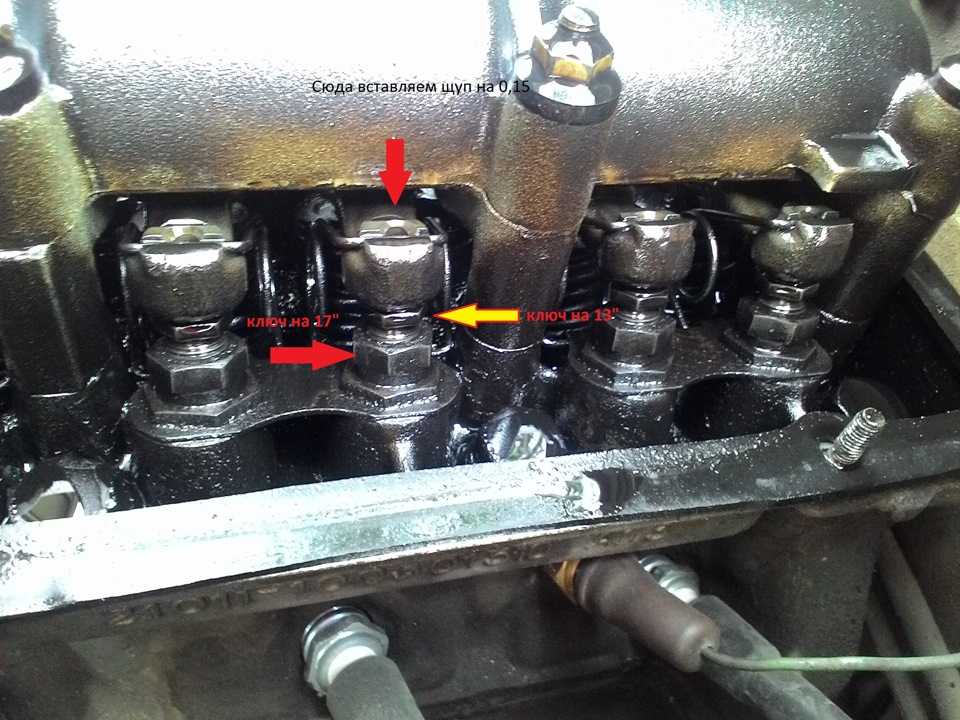

Фото регулировки клапанов

К слову, отличие Жигулей от продуктов современных автоконцернов существенно, и регулировку некоторых параметров автомобиля приходится проделывать вручную.
Регулировка таких узлов, как клапаны на автомобиле ВАЗ 2106 является достаточно важной процедурой, и необходима она по некоторым причинам. К главным причинам относится существенный нагрев двигателя во время движения.

Как мы помним из школьной программы, касающейся законам физики, любые твердые материалы во время нагрева расширяются.

В данном случае, это относится ко всем элементам двигателя, которые поддаются нагреву.

Поэтому, исходя их некоторых параметров конструкции силового агрегата, подобные детали требуют своевременной регулировки.

Также читайте на сайте все про ремень генератора ВАЗ 2106

Как правило, такая немаловажная система любого автомобиля, как механизм газораспределения нуждается в регулировке клапанов, благодаря которым в двигатель поступает необходимое количество топлива и воздуха, который необходим для возгорания горючей смеси в камерах сгорания.

Они бывают двух типов:

1. впускные
2. выпускные.

Первый впускает смесь воздуха и топлива, а второй соответственно отвечает за выпуск отработанных газов в выхлопную трубу.

В случае неправильной их работы двигатель может тяжело заводиться или даже глохнуть во время движения. Проще говоря он начинает задыхаться, что в целом существенно сказывается на его рабочих характеристиках.

Схема кулачкового механизма

В точке, где соприкасаются клапаны находится специальный зазор, который еще называет «тепловым зазором», смотри схему выше. Именно он требует тщательной регулировки.

Щуп

Щуп

Набор щупов

В случае, если зазор будет находиться в неправильном положении, или в его регулировке будут допущены некоторые ошибки автомобиль может потреблять намного больше топлива от положенного, но при этом его мощность может существенно понизиться.



Содержание

1. Подготовка к работе и разборка
2. Порядок регулировки клапанов ваз 2106. Видео
3. Процесс регулировки клапанов на ВАЗ 2106. Видео
4. Последовательный алгоритм действий
5. Полезные советы

Подготовка к работе и разборка

Пред тем, как приступить к работе вы должны понимать, что данная процедура требует определенных знаний и может занять некоторое время. Работу необходимо проводить, следуя определенному алгоритму и разделить её на несколько основных этапов:

1. Первоначально автомобиль должен находится в максимально ровном положении. Доступ к моторному отсеку при этом должен быть свободным.
2. Также позаботьтесь о том, чтобы рабочая зона была хорошо освещена. Если работа будет производиться в гараже, то советуется воспользоваться дополнительной переносной лампой, благодаря которой вы сможете увидеть даже самые труднодоступные места.
3. Силовой агрегат должен быть холодным для обеспечения норм безопасности.

Подготавливаемся к началу регулировки клапанов:

• позаботьтесь о наличии специальных инструментов, а именно ключей на «10», «13», «14», «17»;
• также необходим щуп на 0,15 мм;

• специальный ключ для проворота коленвала;
• набор отверток;
• новую прокладку под крышку клапана.

В процессе разборки необходимо:

1. Снять воздушный фильтр.
2. Далее отсоединить все возможные патрубки непосредственно от крышки фильтра.
3. Также демонтируйте крышки ГБЦ, трос подсоса и тяги акселератора.

Для того, чтобы процесс разборки был более удобным:

1. Демонтируйте крышку трамблера.
2. Также проверните коленвал до совпадения меток на шкиве и крышке сальника. Такое положение коленвала будет свидетельствовать о том, что поршень четвертого цилиндра будет находиться в точке сжатия.



Порядок регулировки клапанов ваз 2106. Видео

И так, что бы правильно произвести регулировку клапанов, необходимо точно придерживаться определенного порядка. Нарушать порядок регулировки нельзя.

Таблица по регулировки зазоров клапанов ВАЗ 2106:

Угол поворота коленчатого вала	Угол поворота распределительного вала	Номера цилиндров	Номера регулируемых клапанов
0° 180° 360° 540°	0° 90° 180° 270°	4 и 3 2 и 4 1 и 2 3 и 1	8 и 6 4 и 7 1 и 3 5 и 2

Не забывайте про строгую последовательность работы по регулировке клапанов

Далее ознакомьтесь с тем, на сколько градусов необходимо проворачивать коленвал для регулировки одного или другого клапана:

1.

В случае, если положение будет правильным должны совпасть метки, что свидетельствует о том, что можно приступать к регулировке 6 и 8 клапана.
2. Провернув коленвал на 180 градусов можно регулировать 4 и 7 клапан.
3. Далее повернуть коленвал на 360 градусов, что открывает доступ до 1 и 3 клапана.
4. А поворот на 540 градусов обеспечивает доступ до 5 и 2.

Интересно! Многие автомобилисты для большего удобства наносят метки на шкив самостоятельно.

Процесс регулировки клапанов на ВАЗ 2106. Видео

Вашему вниманию предоставлено несколько видеороликов — примеров как производится регулировка клапанов:

Старайтесь соблюдать алгоритм, чтобы не допустить всевозможных ошибок, которые могут привести к более серьезной проблеме.

Последовательный алгоритм действий

1. Если вы сохранили необходимое положение исходя из меток обязательно обратите внимание на зазор кулаков 8 и 6 распредвала. Запомните такой важный факт, как подсчет. Начинать его необходимо с метки звездочки, которая расположена ближе к лобовому стеклу. Приступайте к подсчету именно от этого кулачка.
2. Далее возьмите щуп и поместите его под распределительный вал, который находится чуть выше рокера. В случае, если щуп зашел свободно немного ослабьте гайку 17 рокера, где проделываются замеры. Во избежание прокрутки немного ослабьте гайку на 13. Далее необходимо произвести затяжку гайки на 17 после чего измеряется зазор. Вам необходимо сделать так, чтобы, проникая в зазор щуп входил туго, с небольшим усилием, но, чтобы не гнулся. Если такой результат был достигнут можно приступать к следующему кулачку.
3. Возьмите ключ, и прокрутите вал на 6 ходов. Обратите внимание на метку, она должна стать на 9 часов, при этом совпасть сметкой, находящейся на шкиве. Теперь можно приступать к регулировке 4 и 7 кулачков. Данный процесс идентичен с выше написанным.
4. Далее прокручиваем вал на 180 градусов, чтобы метка, находящаяся на звездочке, приняла положение на 6 часов. Обратите внимание, чтобы на шкиве метка четко с ней совпадала. Теперь можно регулировать кулачки под номером 1 и 3.
5. Прокручиваем вал до положения на 3 часа, после чего регулируем кулачок 2 и 5.
6. На завершающем этапе необходимо прокрутить коленчатый вал с помощью стартера, после чего следует произвести контроль проведенных работ и затянуть все гайки. Установка демонтированных ранее деталей должна производится строго в обратном порядке. Если есть необходимость сменить прокладку крышки, то это можно сделать в процессе сборки.



Полезные советы

Перед самим началом регулировок обратите внимание цепи механизма газораспределения. Она должна быть установлена правильно. Также проверьте степень натяжки цепи.

Если вы услышали стуки около крышки клапанов, то это прямой намек, что необходима регулировка. Помните, что для данной процедуры необходимо использовать специальные щупы, которые изготовлены именно под двигатели ВАЗ. Подобные щупы имеют большую ширину, что позволяет перекрыть весь зазор.

Чаще всего вместе с такими щупами идет руководство по регулировке клапанов в виде удобной таблицы.

Если клапана будут отрегулированы правильно, с четким соблюдением инструкции работа силового агрегата будет более тихой, при этом расход топлива будет в пределах нормы. Как советуют специалисты регулировку клапанов на автомобиле ВАЗ 2106 необходимо проводить через каждых 15 000 тысяч километров.

ВАЖНО!!! Если вы не уверенны в своих силах, то такую работу лучше доверить квалифицированным мастерам.

Регулировка клапанов ВАЗ-2103 своими руками: видеоинструкция

Владельцы ВАЗ-2103 вынуждены сталкиваться необходимостью периодически осуществлять регулировку клапанов. Объясняется это особенностью конструкции линейки моторов, устанавливавшихся на данный автомобиль. На заводе тепловой зазор клапанов ГРМ выставляется на нужную величину, однако постепенно он сбивается. Это, в свою очередь, вызывает различные нарушения в работе двигателя. В частности, если зазор увеличился, клапана открываются не полностью, если же он слишком маленький, то происходит нарушение герметичности цилиндров.

Явным признаком, указывающим на необходимость регулировки, является металлический звон, раздающийся из верхней части мотора. Автолюбители дали данному явлению свое определение – «стучат клапана». До этого, конечно же, лучше не доводить – регулировку клапанов на «тройке» рекомендуется проводить каждые 10 тысяч километров пробега. Впрочем, нередко, в силу тех или иных причин, потребуется и незапланированное вмешательство.

Следует сразу отметить, что ничего особо сложного в данной процедуре нет. Соответственно, отрегулировать клапаны на «тройке» вполне можно и самостоятельно, без визита в автосервис. Тем не менее определенные знания здесь все-таки нужны – в частности правильный порядок действий и еще несколько важных моментов. Перед тем как приступать непосредственно к работе, следует подготовить необходимые для этого инструменты. Здесь вам понадобятся:

• ключи – гаечные рожковые, свечной, для поворота коленвала;
• специальный щуп толщиной 0,15 миллиметра – с его помощью проверяется зазор;
• линейка;
• маркер.

Работа лучше всего выполнять, когда автомобиль стоит на ровной поверхности. Перед тем как приступать к регулировке, дайте двигателю остыть, поскольку в ином случае зазоры будут выставлены неправильно. Чтобы получить доступ к клапанам, нужно будет сперва снять корпус воздушного фильтра.

Никаких затруднений на данном этапе возникнуть не должно. Далее можно снимать крышку клапанов.

Теперь следует выкрутить свечи. Это нужно для того, что не прилагать особых усилий, проворачивая коленвал. При этом свечные отверстия лучше прикрыть специальными заглушками, чтобы в процессе работы ничего туда случайно не уронить. Теперь нужно обязательно проверить натяжение приводной цепи. Это очень важный момент. К регулировке клапанов можно приступать только лишь в том случае, если цепь натянута правильно.

Все перечисленные выше действия – это, по сути, подготовительный этап. После его завершения можно приступать к основной процедуре. Здесь нужно строго соблюдать определенную последовательность действий. В первую очередь устанавливаем верхнюю мертвую точку на 1-м цилиндре. Для этого следует провернуть коленвал до тех пор, пока не совпадут метка его шкива с самой длинной отметиной на крышке привода. Это еще не все. Нужно также проверить совпадение метки, имеющейся на звездочке распредвала и отлива крышки.

Убедившись, что все в порядке, приступаем к следующему этапу. В первую очередь проверяем зазор на 8-м и 6-м клапанах. Определить где какой несложно. В частности, 8-й клапан является наиболее отдаленным от звездочки распределительного вала. Теперь нам пригодиться приготовленный ранее щуп. Его следует вставить между рокером и кулачком распределительного вала. Регулировка нужна в случае, если щуп не проходит между ними, или ходит слишком свободно. Если никаких проблем здесь нет, то щуп, вставленный между рокером и кулачком распредвала, будет ходить с небольшим натягом.

Читайте также: Объем двигателя на ВАЗ-2103

Если с последним вариантом все ясно, то непосредственно процесс регулировки следует рассказать подробнее. Для этого сперва нужно ослабить стопорную гайку рокера – для этого нам понадобиться ключ на 17. Далее нужно прокрутить регулировочный винт. Делается это с помощью ключа на 13. Здесь нам нужно добиться, чтобы щуп ходит с заметным усилием. Достигнув желаемого результата, можно затягивать стопорную гайку. При этом не забывайте удерживать ключом регулировочный винт. После того как гайка затянута, проверьте еще раз зазор.

Теперь можно переходить к следующему этапу, нам нужно провернуть коленвал на 180 градусов. Чтобы работать было удобнее, нанесите на шкиве дополнительную отметину, воспользовавшись предварительно приготовленными маркером и линейкой. Делается она строго напротив метки, установленной перед началом работы. Проворачиваем коленвал и регулируем зазор на 7-м и 4-м клапанах. Процедура здесь аналогична предыдущей. В принципе, алгоритм дальнейших действий такой же. Проворачиваем коленвал на 180 градусов, проверяем и регулируем зазор на 3-м и 1-м клапанах. Вот практически и все. Еще раз проворачиваем коленвал, и выставляем зазор на оставшихся двух клапанах, то есть, на 5-м и 2-м. После этого остается лишь установить на место ранее снятые детали. Сборка осуществляется в порядке, обратном демонтажу. Как видим, ничего особо сложного здесь действительно нет – просто придется потратить немного времени и сил.

Регулировка клапанов на ВАЗ 2106 с помощью рейки своими руками (видео) — Самостоятельный ремонт авто

Обратить внимание на работу клапанов в автомобиле нужно в случае появления характерного стука во время работы двигателя, при заметном падении его мощности, увеличении расхода топлива, а также при нестабильной работе холостого хода. По причине некоторых конструктивных особенностей газораспределительной системы автомобиля, в обслуживании он нуждается примерно каждые полгода. Для многих автомобилистов регулировка клапанов ВАЗ 2106 своими руками стала привычной процедурой, даже еще и потому, что эта работа не отличается особенной сложностью.

Для чего нужна регулировка клапанов

Если внимательно рассмотреть систему клапанов «шестерки», ее исполнение условно можно сравнить со схемой коромысла. Вращаясь, распредвал нажимает своим кулачком на одну сторону коромысла, поднимает его, второй же край, находящийся на верхней части клапана, опускает коромысло, при этом открываются пути для впрыска топливной смеси либо для удаления газов.

Между рассматриваемыми деталями необходимо обеспечить определенный зазор. Открывание клапана происходит на показатель, обеспечивающий корректное функционирование мотора.

Полезный совет

При слишком малом зазоре происходит неполное закрывание клапанов, что становится причиной уменьшения мощности мотора, влечет за собой чрезмерный расход топлива и выход из строя самих клапанов. Кроме того, по причине несоответствия зазоров нормативным показателям увеличивается шумообразование двигателя, деформируются штоки, соответственно зазор недозакрывания самого клапана увеличивается еще больше.

Сгорающее в моторе топливо приводит к нагреву всех его деталей, включая механизм газораспределения. По причине нагрева уменьшаются и рассмотренные выше зазоры клапанов. По замыслу разработчиков показатель температурных зазоров для мотора ВАЗ 2106 должен иметь значение 0,15 мм.

В исходном не разогретом состоянии зазоры между деталями в механизме газораспределения увеличены максимально, поэтому при пуске мотора и еще на протяжении несколько последующих секунд слышится шум от ударов коромысел и штоков. По мере нагрева двигателя шум уменьшается.

Регулировка клапанов двигателя

Регулировка проводится на не разогретом двигателе, температура которого составляет 20-25°С. Автомобиль нужно установить на ровной площадке, если это гараж, нужно позаботиться о хорошем освещении.

Для работы потребуется:

• Прямая отвертка;
• Набор гаечных ключей;
• Ключ, которым можно было бы провернуть вал;
• Щуп, служащий прибором измерения для контроля над определением правильного значения зазора.

Порядок регулировки клапанов ВАЗ 2106

1. В самом начале разбирается газораспределительный механизм – этими действиями будет открыт доступ к настройке и регулированию деталей. С этой целью снимается воздушный фильтр.

2. Следующий шаг – снятие крышки клапанов, что позволит увидеть корпус распредвала и другие внутренние детали.

3. Проворачивается коленвал, чтобы совпали метки шкива и крышки переднего сальника. Когда вал находится в таком положении, происходит начало такта сжатия в четвертом цилиндре.

4. Проводится проверка зазора: для этого используется щуп 0,15 мм, вхождение которого должно сопровождаться определенным усилием. Регулирование зазора требуется в случае слишком легкого прохождения щупа в зазор, либо же, если он не проходит совсем.

5. Гаечным ключом «14» удерживается регулировочный болт, а с помощью ключа «17» ослабляется контргайка. Поворотом болта устанавливается нужный зазор, болт фиксируется контргайкой. После выполнения этих действий проводится контрольный замер щупом.

Чтобы отрегулировать клапаны можно было максимально корректно, нужно следовать определенному порядку действий:

• Регулируются клапаны №6 и №8, на пол-оборота проворачивается коленвал;
• Аналогичная операция проводится с клапанами №4 и №7, поворот вала;
• Клапаны №1 и №3, поворот вала;
• В завершении выставляется зазор клапанов № 5 и №2.

После этих действий выполняется несколько полных поворотов валом, делается контрольная проверка зазоров щупом, собираются все снятые прежде детали.

На деле удалось убедиться, что регулировка щупом не представляет особой сложности, по сути, делаются повороты валом и регулируются болты. Но этот способ откровенно неточен по причине имеющегося износа в местах соприкосновения кулачка с коромыслом.

Указанный выше недостаток отсутствует, если регулирование зазоров выполняется при помощи индикатора и регулировочной рейки.

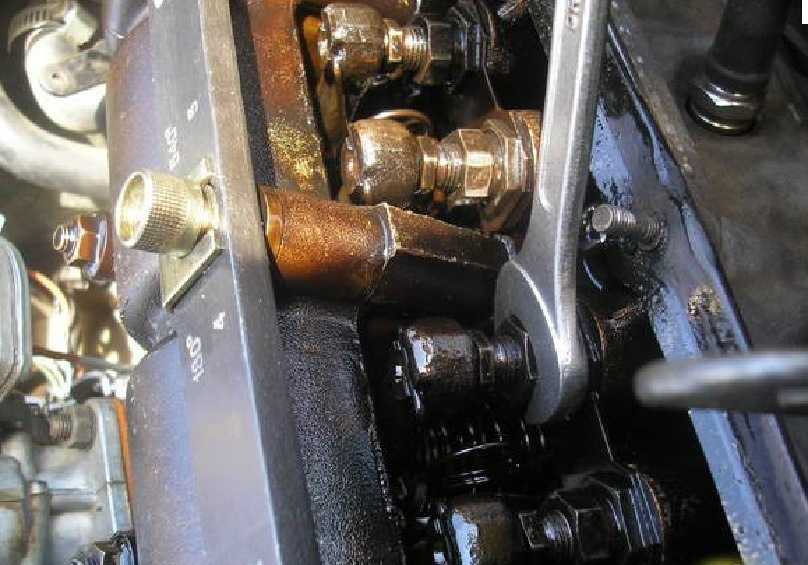

Регулирование зазоров клапанов при помощи регулирующей рейки

1. Как и в вышеописанном случае, автомобиль должен быть установлен на ровную площадку. Этот второй способ регулировки позволит добиться большей точности при выполнении работ. Используются те же инструменты, и выполняются аналогичные действия по снятию фильтра.

2. После совмещения меток шкива и крышки сальника, устанавливается рейка, тремя болтами прикрепляемая к корпусу распредвала.

3. Далее, в имеющееся на рейке гнездо выполняется установка стрелочного индикатора, его шкала устанавливается на ноль.

4. Измеряется имеющийся зазор, и в случае необходимости – регулируется подобно методике регулирования щупом. Регулировка выполняется по схеме, рассмотренной в первом случае.

В результате, правильно отрегулированные клапана повлияют на снижения потребления топлива, увеличится мощность двигателя, стабилизируется его работа и снизится шумообразование.

Ниже вы можете просмотреть видео о том, как самостоятельно отрегулировать клапана на ваз-2106.

Как можно отрегулировать клапана на ваз 2106 дай. Когда разрыв слишком большой. Гидравлический компенсатор для защиты клапана.

Затем вставляется фиксатор, после чего распределительный вал вращается до тех пор, пока кулачок не сойдет с шайбы. После снятия старой шайбы и проверки/замены на новую распредвал снова вращается назад. Обратите внимание, что распределительный вал должен вращаться с помощью ключа, который вращает шестерню распределительного вала. скручивать не следует, так как при вращении необходимо правильно нагрузить.

Что получилось

Стоит еще раз отметить, что для точности измерений оптимально охладить двигатель до 20°С, а потом проводить измерения. Зазоры должны быть измерены не менее двух раз. Распределительный вал должен быть провернут на один полный оборот. Если зазоры не совпадают, то измерения необходимо повторить. Для точного определения лучше всего иметь под рукой несколько щупов разной толщины.

Кроме того, крайне не рекомендуется использовать прокладки большего или меньшего размера. Под этим следует понимать установку маленьких шайб, а также небольшую токарную обработку элементов большего диаметра перед установкой. В таких случаях разумным выходом может стать обычная перестановка шайб уже на моторе местами. Дело в том, что эти детали сильно нагружены. Первоначальное несоответствие требуемых размеров в меньшую сторону и любые сторонние регулировочные манипуляции могут привести к ускоренному износу шайб, сбоям в работе двигателя или выходу из строя самого ДВС.

Опытный водитель сразу определяет, когда требуется регулировка клапанов ВАЗ 2106. Работающий двигатель издает особый стук, мощность двигателя упала, увеличился расход топлива. В отличие от иномарок, отечественный автопром выпускал (и выпускает) классические автомобили, в которых многие операции выполняются вручную, а не настраиваются автоматически.

Зачем нужна регулировка клапана? Работающий двигатель греется, причем довольно сильно. При нагреве она увеличивается и изменяет основные параметры деталей. При этом многие из них нуждаются в регулярной систематической подгонке под стандарты, утвержденные на заводе. Конструктивные особенности в газораспределительном механизме определяют регулировку примерно раз в полгода, а то и чаще. Такую работу легко выполнить самостоятельно, нужно лишь соблюдать порядок разборки-сборки.

Причины необходимости проведения работ и их этапы

Точная работа клапанов необходима для точности работы фаз газораспределительного механизма, от которых зависит нормальная компрессия в цилиндрах и процесс сгорания топлива это. Безотказная работа двигателя обуславливает его длительную эффективную работу. Небольшой клапанный зазор мешает ему четко сесть в посадочное место головки блока, из-за этого газы из камеры сгорания выходят наружу. Выпускной клапан может прогореть, его уплотнение изнашивается, а масло забивается отходами сгорания. Это приводит к увеличению его потребления.

При слишком большом зазоре элемента открытие впускного клапана будет недостаточным, топливная смесь будет поступать в дефиците. Двигатель будет «стучать» и хуже работать. Именно поэтому необходим регулярный осмотр и регулировка. Схема авто 2106 содержит необходимые чертежи для самостоятельной работы. Порядок подключения электрических проводов проводки в карбюраторе к клапану ЭМ от предохранительного блока также описывает схема подключения «шестерки».

На проработавшем определенное время двигателе сложно отрегулировать клапана обычным щупом без погрешности, поэтому разумнее будет воспользоваться микрометром. Любые демонтажные работы начинаются с отключения подачи электроэнергии от аккумуляторной батареи. Двигатель должен быть холодным! При снятии верхней крышки двигателя будьте осторожны, чтобы не задеть жгут проводов, расположенный на боковой стенке. Отсоедините на всякий случай аккумулятор, чтобы проводка не замыкалась. Отключить электронную почту. разводка проводов от эл. датчик температуры охлаждающей жидкости, снимаем трамблер эл. зажигания (при снятии головки блока).

В первом варианте с использованием зонда схема работы следующая.

1. Поворачивайте коленчатый вал до совпадения меток звездочки и корпуса на картере распределительного вала.
2. В первую очередь регулируются клапаны №6 и №8.
3. После поворота на 180 градусов отрегулируйте № 4 и № 7.
4. При следующем повороте на 180 градусов отрегулируйте № 3 и № 1.
5. Наконец, отрегулируйте элементы № 2 и № 5.

Порядок работы следующий: между кулаком и рычагом есть зазор, в него вставляется щуп. Слегка приложенное усилие — клапан не нуждается в регулировке. Когда прохождение щупа произошло без усилий, или он вообще не вставлен, ключами (на 17 и 13) отверните контргайку регулировочного болта и поверните его на нужный угол.

Второй способ – использование микрометра и специальной маркировочной планки.

Она вешается на распредвал. Сначала все настраивается в «нулевое» положение, затем поворачивается на 180 градусов, как и в первом варианте. Планка ставится на распределительный вал, метка вала должна находиться в точке «0». Часовой микрометр устанавливается на «0» и фиксируется. Осмотрите и устраните люфт, микрометр должен показывать 0,5 мм. Следуя микрометру, регулируют вентиль ключом на 13. Затягивают вентиль и при этом следят, чтобы он не сбивался! Остальные клапаны делают то же самое.

Ремонт клапана ЭМ топливного жиклера 2106

Одной из проблем и причиной перебоев в работе двигателя на холостом ходу может быть установленный на ХХ установленный на жиклер (холостой ход) поврежденный электромагнитный клапан. Топливный жиклер ХХ является одним из компонентов карбюратора. Его структурная схема может иметь или не иметь электромагнитный клапан.

В последнем случае замена эл. магнитный клапан-пробка-держатель. Блок предохранителей ВАЗ 2106 подает напряжение на этот клапан при рабочем зажигании. При этом на схеме разводки «шестерки» показано их подключение.

Исправен или требует замены, проверить можно после чистки центрального канала топливного жиклера. Установив его, закрутив, подключите электромагнитный клапан к «плюсу» эл. жгут проводов автомобиля. Запускается двигатель, снимается питание с клеммы элемента.

Включив зажигание, прикоснуться проводом питания к пневмоострову. Щелкнул — на электромагнитный клапан подается питание. Щелчка нет — требуется замена ЭМС или вышел из строя предохранитель №9 (см. схему подключения автомобиля ВАЗ 2106).

Различные автомобили, в зависимости от типа двигателя, могут иметь два или более клапана на цилиндр. Одни из них служат для впуска топливно-воздушной смеси, другие выпускают выхлопные газы. Первые клапаны называются просто впускными, а вторые – выпускными. А приводятся в действие и регулируются так называемым клапанным (или газораспределительным) механизмом. Существует много споров о том, как отрегулировать клапана наиболее выгодным и простым способом.

Важность регулировки зазоров клапанов двигателя

После запуска двигатель и все его детали начинают нагреваться, а значит, расширяться. При этом нельзя забывать о естественном износе трущихся и соприкасающихся деталей. Это требует строго определенных зазоров между некоторыми компонентами. И тепловые зазоры клапанов (между кулачком распредвала и стержнем клапана) относятся к числу наиболее важных.

Если зазор будет слишком маленьким, двигатель не сможет полностью реализовать свой потенциал, что не замедлит сказаться на динамических и скоростных характеристиках автомобиля. Попутно произойдет перегрев выпускных клапанов и оплавление их кромок.

Если зазор больше ожидаемого, то тревожным звоночком для автовладельца будет характерное «цоканье» двигателя, которое иногда может пройти с прогревом автомобиля. При увеличении зазора кулачок распредвала начинает «стучать» по коромыслу стержня клапана вместо того, чтобы продавливать его.

Клапанный механизм в разрезе на примере двухраспределительного двигателя

Необходимость регулировки клапанов назрела, если видны следующие признаки:

• в районе крышки ГБЦ слышен посторонний, слегка звенящий звук;
• произведен ремонт газораспределительного механизма;
• последняя регулировка тепловых зазоров клапанов проводилась более 20 тыс. км назад;
мощность двигателя
• заметно снизилась;
• как следствие возможен большой расход топлива.

В большинстве современных двигателей для регулировки тепловых зазоров используются гидрокомпенсаторы. Это удобно и не требует стороннего вмешательства, хотя есть мнение, что износ комплектующих все же происходит чуть быстрее. Двигатели многих автомобилей, в частности на ВАЗ классике, требуют ручной регулировки тепловых зазоров. Кто-то считает это дело простым, кто-то, наоборот, ответственной и серьезной работой. Все зависит от опыта, вариантов приемов, мастерства и терпения. Работы рекомендуется проводить примерно через 20 тысяч километров пробега с момента последней регулировки.

Также нет большой разницы с бензиновым или дизельным двигателем. Существенных и принципиальных отличий в процессе регулировки клапанов нет.

Еще лучше сочетать регулировку зазоров клапанов с заменой моторного масла. И именно в таком порядке. Это позволит грязи, пыли и песку, которые могут попасть в двигатель во время регулировки, уйти потом вместе со старым маслом и масляным фильтром.

Обучение

Перед началом работы лучше тщательно вымыть кузов автомобиля и очистить подкапотное пространство от пыли и грязи, чтобы ничего лишнего не попало в двигатель после снятия крышки ГБЦ. Затем очень желательно установить автомобиль на максимально ровную поверхность, затянуть стояночный тормоз и под колеса поставить упоры. Нелишним будет хорошее и равномерное освещение. Если последнего недостаточно, приобретите дополнительные источники света.

Такие упоры совсем не обязательно покупать, их вполне можно сделать самому

Далее нужно дождаться пока двигатель остынет до рекомендуемой температуры (обычно 15-25°С) так чтобы измерения были максимально точными. Иногда опытные мастера берутся за «горячую» регулировку с учетом определенных поправок на повышенную температуру мотора. Но двигатели разные, со своими нюансами и поправками, так что лучше подождать. Свободное время можно использовать для замены фильтров, проверки оптики и т. д.

Зазоры клапанов можно отрегулировать и при снятой головке блока цилиндров. Тут уж кому какая схема работы удобнее, этот метод нельзя считать неправильным. Следует только помнить, что при установке ГБЦ на машину и протяжке возможны сдвиги зазора как в плюс, так и в минус от требуемых показателей. Поэтому лучше перестраховаться и перепроверить.

Список инструментов для работы

• Набор ключей.
• Пара отверток.
• Измерительный зонд.
• Комплект регулировочных шайб.
• Микрометр.
• Пинцет.
• Специальное устройство для регулировки клапанов.

Набор инструментов для регулировки клапанов автомобилей ВАЗ

Регулировка зазоров клапанов с помощью щупа

1. Сначала необходимо отцепить все трубки от клапанной крышки, тросы, идущие к приводам заслонок, и демонтировать корпус воздушного фильтра. Для облегчения прокрутки коленвала свечи также можно выкрутить.
2. Откручиваем две гайки и снимаем крышку, после чего удаляются остатки масла с верхней части ГБЦ.
3. Снимите переднюю крышку ремня ГРМ.
4. Поршень цилиндра, с которого будет начинаться регулировка зазора, устанавливается в верхнюю мертвую точку сжатия. Все клапаны в этом положении будут закрыты. В процессе для максимально точного результата можно ориентироваться на отметки, нанесенные производителем.
5. Далее коленчатый вал следует провернуть по часовой стрелке вдоль звездочки. Для оптимальной регулировки клапанов требуется, чтобы метки на коленчатом валу и корпусе подшипника совпадали. Для большего удобства можно наносить собственные метки. Тогда в дальнейшем положение каждого цилиндра можно будет определять по зубьям звездочки.
6. На винт, используемый для установки зазора, напрессована контргайка. Зазор устанавливается таким образом, чтобы плоский щуп был пределом поворота болта. Затем затягивается контргайка. Попутно необходимо следить за усилием затяжки контргайки, иначе полученные параметры можно сбить.
7. Закончив затяжку, необходимо еще раз проверить установленный зазор щупом. Последняя должна пройти с небольшим усилием. Если результат отличается от желаемого — проведите регулировку еще раз.
8. Повторите процесс для всех последующих клапанов.

Выше был метод регулировки клапанов с помощью щупа. На многих современных автомобилях для этой процедуры используются специальные регулировочные шайбы. Весь объем работ прекрасно продемонстрирован на видео ниже.

Пример регулировки клапанов на ВАЗ 2108–2115

Как отрегулировать 6-ти цилиндровый рядный двигатель: видео

Как отрегулировать с рейкой и индикатором

Специальную рейку в паре с индикатором тоже можно используется для регулировки теплового зазора клапанов. Этот набор помогает добиться большей точности, чем при использовании щупа или шайб.

С помощью трех болтов фиксируем рейку на выступе опорного блока.

Стрелочный индикатор со шкалой, установленной на «0», помещается в специальное гнездо на планке.

Кулачок берется специальным приспособлением и вытягивается вверх, после чего стрелка индикатора сдвинется на 50–52 деления. Если полученные цифры отличаются, то регулировка клапана производится по сценарию, описанному при работе с щупом.

Видео о последовательности работ

При наличии ГБО (газ)

Если автомобиль оборудован газовым оборудованием, регулировка клапанов приобретает свои особенности. Зазоры впускных клапанов можно выставить по инструкции, как и для бензина. Но выпускной требует особого внимания. Это связано с особенностями топливно-воздушной смеси на газе, температура горения которого выше, а время горения меньше. При наличии ГБО выпускные клапана лучше регулировать интервалами в два раза чаще, а сами зазоры выставлять максимально допустимыми по инструкции. Некоторые мастера советуют ставить на 10-20% больше рекомендованного.

При помощи вышеперечисленных методов можно точно регулировать тепловые зазоры клапанов, одновременно оптимизируя фазы газораспределения и улучшая работу всего газораспределительного механизма в целом. Это позволит увеличить срок службы узлов двигателя и его моторесурс.

Необходимо обратить внимание на работу клапанов в автомобиле при появлении характерного стука при работе двигателя, при заметном падении его мощности, увеличении расхода топлива, а также при неустойчивой работе на холостом ходу. Из-за некоторых конструктивных особенностей газораспределительной системы автомобиля она нуждается в обслуживании примерно раз в полгода. Для многих автомобилистов регулировка клапанов ВАЗ 2106 своими руками стала привычной процедурой, хотя бы потому, что эта работа не представляет особой сложности.

Зачем нужна регулировка клапанов?

Если внимательно рассмотреть «шестиклапанную» систему, то ее исполнение можно условно сравнить со схемой коромысла. Вращаясь, распределительный вал давит своим кулачком с одной стороны на коромысло, поднимает его, а второй край, расположенный на вершине клапана, опускает коромысло, открывая при этом пути для впрыска топливной смеси или для отвода газов.

Между рассматриваемыми деталями необходимо предусмотреть определенный зазор. Клапан открывается до индикатора, что обеспечивает правильную работу мотора.

Полезный совет

При слишком маленьком зазоре клапаны закрываются не полностью, что вызывает снижение мощности двигателя, влечет за собой перерасход топлива и выход из строя самих клапанов. Кроме того, из-за несоответствия зазоров нормативным показателям увеличивается шумообразование двигателя, деформируются штоки, соответственно еще больше увеличивается зазор недозапирания самого клапана.

Сгорание топлива в двигателе приводит к нагреву всех его деталей, в том числе и газораспределительного механизма. Из-за нагрева уменьшаются и рассмотренные выше зазоры клапанов. По задумке разработчиков показатель температурных зазоров для мотора ВАЗ 2106 должен составлять 0,15 мм.

В исходном непрогретом состоянии зазоры между деталями в газораспределительном механизме максимальны, поэтому при запуске двигателя и в течение нескольких последующих секунд слышен шум от ударов коромысел и тяг. По мере прогрева двигателя шум уменьшается.

Регулировка клапанов двигателя

Регулировка проводится на непрогретом двигателе, температура которого 20-25°С. Автомобиль необходимо устанавливать на ровной площадке, если это гараж, необходимо позаботиться о хорошем освещение.

Для работы вам потребуется:

• Отвертка прямая;
• Набор ключей;
• Ключ, которым можно повернуть вал;
• Щуп, служащий в качестве измерительного устройства для контроля определения правильного значения зазора.

Порядок регулировки клапанов ВАЗ 2106

1. В самом начале разбирается газораспределительный механизм — эти действия откроют доступ к регулировочным и регулировочным деталям. Для этого снимается воздушный фильтр.

2. Следующим шагом будет снятие клапанной крышки, что позволит вам увидеть корпус распределительного вала и другие внутренние детали.

3. Коленчатый вал провернуть так, чтобы метки на шкиве и крышке совпали с передним сальником. Когда вал находится в этом положении, такт сжатия начинается в четвертом цилиндре.

4. Проверяется зазор: для этого используется щуп 0,15 мм, ввод которого должен сопровождаться определенным усилием. Регулировка зазора требуется, если щуп слишком легко проходит в зазор или вообще не проходит.

5. Ключ «14» удерживает регулировочный болт, а ключ «17» ослабляет контргайку. Поворотом болта устанавливается нужный зазор, болт фиксируется контргайкой. После выполнения этих действий проводят контрольный замер щупом.

Для максимально правильной регулировки клапанов необходимо соблюдать определенный порядок действий:

• Клапана №6 и №8 регулируются, коленчатый вал поворачивается на пол-оборота;
• Аналогичную операцию проводят с вентилями №4 и №7, поворачивая вал;
• Клапаны №1 и №3, вращение вала;
• В конце выставляется зазор клапанов №5 и №2.

После этих действий выполняется несколько полных оборотов вала, производится контрольная проверка зазоров щупом и собираются все ранее снятые детали.

На самом деле удалось убедиться, что регулировка щупом не представляет особой сложности, по сути, валом делаются обороты и регулируются болты. Но этот способ откровенно неточен из-за имеющегося износа в местах контакта кулачка и коромысла.

Указанный недостаток отсутствует, если регулировка зазора осуществляется с помощью индикатора и регулировочной планки.

Регулировка зазоров клапанов с помощью направляющей

1. Как и в предыдущем случае, автомобиль должен стоять на ровной поверхности. Этот второй способ регулировки позволит добиться большей точности при выполнении работ. Для удаления фильтра используются те же инструменты и выполняются аналогичные действия.

2. После совмещения меток шкива и крышки сальника устанавливается рейка, которая крепится к корпусу распределительного вала тремя болтами.

4. Измеряется существующий зазор и при необходимости регулируется аналогично методу щупа. Регулировку проводят по схеме, рассмотренной в первом случае.

В результате правильно отрегулированные клапана снизят расход топлива, повысят мощность двигателя, стабилизируют его работу и снизят шум.

Ниже вы можете посмотреть видео как самостоятельно отрегулировать клапана на ВАЗ-2106.

Двигатель автомобиля оснащен двумя и более клапанами на цилиндр. Один предназначен для впуска топливной смеси в цилиндр. Другой используется для выпуска выхлопных газов. В техническом плане они называются «впускные и выпускные клапаны». двигатель задает последовательность их открытия в определенный момент фаз газораспределения.

В связи с тем, что двигатель автомобиля, его детали и механизмы подвергаются воздействию высоких температур, на клапанах газораспределительного механизма предусмотрены монтажные термозазоры.

Несоосность и последствия

При изменении теплового зазора клапана в процессе длительной эксплуатации или при выходе из строя отдельных элементов системы КПД двигателя и ресурс деталей значительно снижается. Это также сопровождается повышенным расходом топлива и характерным стуком в моторном отсеке. Если, например, зазор больше нормы, элемент не может раскрыться полностью, а это способствует падению мощностных характеристик. Прогорание клапана и его седла возможно в случае очень маленького зазора. В любом случае эти неисправности плохо сказываются на реакции двигателя при нажатии на педаль акселератора.

Совет специалиста

Чтобы реже сталкиваться с этой проблемой, рекомендуется периодически, примерно каждые 30 000 км пробега автомобиля, проверять, какие зазоры на клапанах. При необходимости их следует отрегулировать.

Установка зазора

Начнем с того, что при таком ремонте есть несколько важных моментов. Во-первых, проводить регулировку нужно только на холодном двигателе. Во-вторых, стоит знать, что для разных клапанов (впускных, выпускных) существуют разные установочные размеры, это же касается и разновидностей марок автомобилей.

Существуют также двигатели, не требующие периодической регулировки зазора. Это связано с конструкцией газораспределительного механизма. Клапаны приводятся в действие гидрокомпенсаторами, которые, в свою очередь, компенсируют зазор с помощью моторного масла. При этом срок службы у таковых составляет примерно 60 000 км, все зависит от производителя и стиля вождения. В данном обзоре будет подробно представлена ​​инструкция, как отрегулировать тепловые зазоры клапанов двигателей ВАЗ и некоторых иномарок. Для проведения данной операции дополнительно рекомендуется приобрести новую прокладку клапанной крышки, так как после демонтажа крышки в дальнейшем из-под прокладки может вытечь масло.

Зазор проверяется специальным измерительным щупом, толщина которого должна соответствовать техническим требованиям конкретной марки автомобиля.

Процесс регулировки

В принципе процесс установки клапанов мало чем отличается в зависимости от двигателя и выглядит примерно одинаково.

Сначала нужно привести поршень цилиндра, на котором будет производиться регулировка, в верхнюю мертвую точку на такте сжатия. В этот момент впускной и выпускной клапаны будут закрыты, а их коромысла должны перемещаться радиально в пределах установленного зазора.

Затем ослабьте контрольную гайку на регулировочном винте. Установите щуп между кулачком распределительного вала и концом клапана, а затем с помощью регулировочного винта установите рекомендуемый зазор и зафиксируйте винт. При правильной установке контрольный щуп должен проходить в зазоре с небольшим усилием. Если есть хоть малейшее несоответствие, нужно повторить процедуру настройки.

После поворота коленчатого вала на сто восемьдесят градусов операцию следует повторить на следующем цилиндре. При этом важно учитывать мотор автомобиля.

Установка зазора на автомобиле ВАЗ «девятка»

Клапанный зазор ВАЗ-2109 регулируется подбором и установкой специальных регулировочных шайб. Они размещаются между концом клапана и кулачком распределительного вала.

Установка необходимого зазора процесс простой и вполне выполнимый, но требующий от мастера особой внимательности и внимательного подхода к делу.

Инструмент и приспособления

Для выполнения работ необходимо иметь ряд инструментов и приспособлений:

• Стандартный набор ключей.
• Набор контрольных щупов.
• Набор регулировочных шайб.
• Инструмент для сжатия клапана.

Непосредственно процесс

Сначала снимите клапанную крышку. Для этого сначала демонтируйте корпус воздушного фильтра, патрубок сапуна и трос дроссельной заслонки.

Для измерения зазора между клапанами цилиндров необходимо периодически прокручивать коленчатый вал. А чтобы он легко прокручивался, рекомендуется выкрутить все свечи зажигания.

Далее снимаем защитный пластиковый кожух ремня ГРМ. Затем прокручиваем коленвал по часовой стрелке до совпадения установочных меток на шестерне распредвала с меткой на металлической крышке. Проворачивать коленвал рекомендуется за гайку шкива генератора, используя ключ на семнадцать.

После момента совпадения меток необходимо провернуть вал еще на три зубца ремня ГРМ.

После проведения подготовительных работ можно измерить зазор выпускного клапана на первом цилиндре и впускного клапана на третьем. Оптимальный зазор впускных клапанов должен составлять две десятых миллиметра с максимально допустимой погрешностью в пять сотых миллиметра. А для градуировки это 0,35 мм. Когда фактические зазоры не соответствуют норме, то с помощью приспособления нужно вытащить шайбу, предварительно опустив поршень в нижнюю мертвую точку.

Далее определяется толщина необходимой для установки шайбы. Из измеренного значения нужно вычесть значение рекомендуемого зазора, а к результату добавить размер шайбы. На все шайбы нанесена лазерная маркировка со значением их толщины. В том случае, если по каким-либо причинам маркировка плохо видна, следует воспользоваться микрометром.

Какой зазор клапанов нужно выставить при регулировке указано в машине.

В дальнейшем при каждом обороте коленчатого вала на сто восемьдесят градусов измеряют величину зазора: пятого и второго выпускного и впускного клапанов, восьмого и шестого выпускного и впускного, четвертого и седьмого соответственно. После установки шайб необходимого размера снова проверяют величину зазора.

Регулировка зазоров клапанов на импортных автомобилях

Своевременная установка правильного размера зазора необходима и для двигателей импортных автомобилей. Как правило, процесс регулировки мало чем отличается от проведения этих операций на отечественных двигателях. Так, например, на автомобилях Honda зазоры клапанов можно выставить вручную, без помощи специалиста, используя только отвертку и гаечный ключ. В качестве исключения можно назвать несколько редких силовых агрегатов производителя, в которых применяется система гидравлической компенсации (двигатели С32А). В остальных двигателях различных серий (В16-18-20; Д13-14-15-16-17; Р18-20; ЗС и др.) ремонт осуществляется достаточно просто и без применения дополнительного оборудования и оборудования .

Рено Зазоры клапанов

Перед вами — подробная инструкция по самостоятельному двигателю «Рено Логан».

Откручиваем болты крепления корпуса воздушного фильтра и снимаем его. Демонтируйте трубку клапанной крышки. Снимаем бронепровода со свечей зажигания и откручиваем их по очереди. Далее нужно открутить болты и аккуратно снять его. Затем при помощи домкрата нужно вывесить переднюю часть автомобиля и включить четвертую передачу. Далее вращайте переднее колесо до тех пор, пока на шестерне распределительного вала не появится метка F. Важно следить за клапаном первого цилиндра. С помощью щупа проверяем тепловой зазор, предварительно ослабив контргайку установочного винта. После установки зазора затяните контргайку и повторите измерение. После этого приступаем к регулировке второго элемента того же цилиндра.

После выполнения работ проводим контрольные замеры. Проворачиваем коленвал на триста шестьдесят градусов и проверяем зазоры всех клапанов.

Согласно техническим условиям двигателя, нормы установки имеют следующие показатели:

• Впускные клапана — 0,1-0,15 мм.
• Цена деления — 0,25-0,3 мм.

В случае полной замены выпускных клапанов предусмотрены специальные притирочные зазоры — 0,2-0,25 мм.

Порядок регулировки на моторе ЗМЗ-402

Зазоры клапанов выставляются примерно так же, как и на других автомобилях.

Первым делом проверните коленчатый вал по часовой стрелке, установите поршень первого цилиндра в ВМТ (такт сжатия) и совместите метки на шкиве и крышке. В этом случае вентили должны быть закрыты. Сначала регулируем розетку. Его зазор должен составлять 0,35-0,4 мм. Зазор впускного клапана должен соответствовать 0,4-0,45 мм. Поработав с первым цилиндром, переходим ко второму. Не забудьте провернуть коленчатый вал на пол-оборота.

По окончании работ проводим контрольные замеры, при необходимости вносим корректировки. Установите прокладку клапанной крышки и саму клапанную крышку. На этом операция завершена.

Итог

При правильном проведении ремонтного процесса двигатель автомобиля станет более отзывчивым, характерные шумы из-под клапанной крышки и снизится расход топлива. Ресурс газораспределительного механизма значительно увеличится. Также для предотвращения повреждения элементов системы газораспределения необходимо следить за степенью натяжения ремня привода распределительного вала. В этом случае силовой агрегат прослужит намного дольше своего срока службы.

Итак, мы разобрались, как самостоятельно отрегулировать клапана на автомобиле.

Сколько весит двигатель ваз 2106 в коробке. Сколько весит легковой автомобиль

ВАЗ 2106: описание, характеристики, тест-драйв

ВАЗ-2106 начал сходить с конвейера в 1976 году. Этот автомобиль стал результатом глубокой модернизации ВАЗ-2103.

Изменилась передняя часть автомобиля — уменьшилось количество хромированных деталей и одновременно увеличилось количество пластиковых деталей. Изменился жир — стало намного удобнее. Изменились обшивки дверей, а также сиденья имеют возможность регулировки подголовников по высоте.

Автомобиль получил самый известный двигатель «шестерки», объемом 1600 кубических сантиметров, мощностью 80 л.с. Автомобиль стал одним из самых динамичных на дорогах СССР, он позволял развивать скорость до 150 км/ч, при разгоне – 100 км/ч за 16 секунд.

Конечно, сегодня такую ​​динамику явно не считают достаточной, особенно в городских условиях, когда вокруг много современных и мощных иномарок, но тогда — в 70-х, этой динамики хватало, чтобы быть королем дорог .

С 1998 года автомобиль выпускается в Сызрани, а с 2002 года в Ижевске. В 2006 году автомобиль ВАЗ 2106 был снят с производства. За 30 лет производства этой модели было выпущено более 4 300 000 единиц.

Даже после появления в 1984 году более современных автомобилей ВАЗ-2108 популярность «шестерки» была значительной. Это было обусловлено достаточно комфортным салоном, динамичным двигателем, современным по тем временам внешним видом и достаточно низким уровнем шума в салоне во время движения. Обивка не гремела даже при езде на шашке, а амортизаторы очень хорошо справлялись с созданием мягкой езды.

В 1979 году начали выпускаться модели с двигателем ВАЗ-2105 мощностью 71 л.с. и двигатель от ВАЗ 2101, 64 л.с. Такие модификации было труднее продать на вторичном рынке – они не пользовались спросом, однако в условиях дефицита автомобилей в 80-е годы новые машины быстро нашли своего покупателя.

В течение всего периода производства модели в нее постоянно планомерно вносились улучшения, которые касались как шасси, так и салона.

Так, с 1980 года на машины устанавливали новый карбюратор Озон.

С 1986 года устанавливались задние тормоза от ВАЗ-2105, коробка передач тоже устанавливалась от этой же модели. А мелких доработок и замен было несколько десятков.

Сегодня на вторичном рынке автомобиль в зависимости от года выпуска стоит около 2500 долларов. Он пользуется спросом, хотя и не таким большим, как в 90-х. Покупают машину для эксплуатации в основном в сельской местности.

Модификаций ВАЗ 2106:

ВАЗ-21060 — базовая модель, объем двигателя 1600 куб.см;

ВАЗ-2106 «Турист» — пикап со встроенным тентом в кузове, изготовленный по заказу технического управления;

ВАЗ-21061 — Двигатель от ВАЗ-2103, рабочий объем 1500 куб.см. см.;

ВАЗ-21062 — Экспортный вариант ВАЗ-2106 с правым рулем;

ВАЗ-21063 — двигатель рабочим объемом 1300 куб. см от ВАЗ 21011, карбюратор «Озон» 2105-1107010-20;

ВАЗ-21064 — экспортный вариант ВАЗ-21061;

ВАЗ-21065 — двигатель 1500 куб.см;

ВАЗ-21065-01 — двигатель 1500 куб.см, электростеклоподъемники передних дверей;

ВАЗ-21066 — Экспортный вариант ВАЗ-21063 с правым рулем;

ВАЗ-21067 — Ижевск Модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3;

ВАЗ-21067-20 — экспериментальный, с инжекторным двигателем 2106, рабочим объемом 1600 куб. см;

ВАЗ-21068 — выпущен как носитель агрегатов в период доводки новых двигателей ВАЗ-2108 и ВАЗ-21083;

ВАЗ-21069 — с роторным двигателем, 140 л.с.;

Технические характеристики ВАЗ-2106:

	Лада 1600 GL (Голландия)	Лада 1600 LS (экспортная версия)	ВАЗ 2106	ВАЗ 21061	ВАЗ 21063
Модификация	—	—	1600	01 мая	—
Год выпуска	—	—	1976	1976	—
Геометрия
Тип корпуса	Седан	Седан	Седан	Седан	Седан
сумма	—	4	4	4	4
двери
сумма	—	5	5	5	5
мест
Рулевое колесо	—	Левый	Левый	Левый	Левый
Длина	—	4116 мм	4166 мм	4166 мм	—
Ширина	—	1611 мм	1611 мм	1611 мм	—
Высота	—	—	1440 мм	1440 мм	—
Колесная база	—	2424 мм	2424 мм	2424 мм	—
Путь	—	1365 мм	1365 мм	—	—
передний
Задняя направляющая	—	1321 мм	1321 мм	—	—
Зазор	—	—	170 мм	170 мм	—
Бордюр	—	1030 кг	1045 кг	1085 кг	—
вес
Полная масса	—	1430 кг	1445 кг	1485 кг	—
Двигатель
Двигатель	—	—	ВАЗ 2106	ВАЗ 2103	ВАЗ 21011
Местоположение	—	спереди, продольно	спереди, продольно	спереди, продольно	спереди, продольно
Тип А	—	—	бензин	бензин	бензин
Система подачи	—	—	карбюратор	карбюратор	карбюратор
Диаметр	—	—	79 мм	76 мм	79 мм
цилиндры
Ход поршня	—	—	80 мм	80 мм	66 мм
Мощность	—	—	08 мая	08 9 мая0468	08 мая
сжатие
Том	—	1,568 л	1,57 л	1,452 л	1,294 л
Турбокомпрессор	—	—	нет	нет	нет
Мощность	—	78 л. с.	80 л.с. при 5400 об/мин	77 л.с. при 5600 об/мин	69 л.с. при 5600 об/мин
Момент затяжки	—	—	122 Нм при 3000 об/мин	106 Нм при 3500 об/мин	94 Нм при 3400 об/мин
Торговая марка	—	—	АИ-93	АИ-93	АИ-93
топливо
Трансмиссия
Привод	—	Задний	Задний	Задний	Задний
Коробка	—	4-ступенчатая механическая коробка передач	4-ступенчатая механическая коробка передач	4-ступенчатая механическая коробка передач	—
шестерня
Муфта	—	—	Однодисковый, сухой	—	—
Рулевое управление
Рулевое управление	—	—	Глобоидный червяк и ролик	—	—
управление
Скоростные характеристики
Максимум	—	150 км/ч	154 км/ч	152 км/ч	—
скорость
Разгон до 100км/ч	—	—	16 сек.	—	—
Ограничитель	—	нет	нет	нет	—
скорость
Тормозная система
Передние тормоза	—	—	Диск	—	—
Задние тормоза	—	—	Барабан	—	—
Технические характеристики
Диаметр	—	10,7 м	11,8 м	11,2 м	—
реверс
Том	—	39 л	39 л	39 л	—
бензобак
Расход топлива горизонтальный/шоссе/смешанный	—	—	—	11//л/100км	—

ВАЗ-2106: тест-драйв

Производство автомобиля ВАЗ 2106 начато в 1976 году. Эта модель пришла на смену ВАЗ 2103 и отличалась от нее как внешне, так и внутренне. Так, у новой модели новые бампера с пластиковыми уголками и клыками, а также более мощный двигатель объемом 1600 куб. Тогда это был самый мощный легковой автомобиль советского производства.

Автомобиль ВАЗ 2106 выпускался в разных модификациях с разным объемом двигателя 1,3 и 1,5 литра. У него вместительный салон с тканевой обивкой, информативная панель, хорошие характеристики шасси и невероятная выносливость.

Технические характеристики ВАЗ 2106 габариты длина 4166 мм, ширина 1611 мм, высота 1440 мм, дорожный просвет 17 см, объем багажника 345 литров, снаряженная масса автомобиля 1035 кг. Задний привод, пять передач.

За 30 лет производства и эксплуатации автомобиля накоплен огромный опыт в сфере ремонта и тюнинга автомобиля. Мощность двигателя и максимальная скорость в 150 км/ч – это даже не самые главные положительные характеристики этого автомобиля. ВАЗ 2106 – это классика отечественного автопрома со своей историей и особым отношением к ней каждого жителя нашей страны.

Устройство ВАЗ 2106 показало, что этот автомобиль может эксплуатироваться в разных условиях в течение многих лет, конечно при условии, что водитель умеет проводить мелкий ремонт ВАЗ 2106 своими руками, знает инструкцию по эксплуатации ВАЗ 2106 и все технические подробности. Ну а ремонт и эксплуатация ВАЗ 2106 по своей стоимости одна из самых низких для отечественных автомобилей.

Технические характеристики ВАЗ 2106

Двигатель	1,3 л, 8 кл.	1,5 л, 8 кл.	1,6 л, 8 кл.	1,6 л, 8 кл.
Длина мм	4166	4166	4166	4116
Ширина, мм	1611	1611	1611	1611
Высота, мм	1444	1440	1440	1440
Колесная база, мм	2424	2424	2424	2424
Колея передняя, ​​мм	1365	1365	1365	1365
Задняя колея, мм	1321	1321	1321	1321
Клиренс, мм	170	170	170	170
Объем багажника, л	345	345	345	325
Тип кузова/количество дверей	Седан / 4
Расположение двигателя	Спереди, продольно
Объем двигателя, см 3	1300	1452	1596	1596
Цилиндр	Встроенный
Количество цилиндров	4	4	4	4
Ход поршня, мм	66	80	80	80
Диаметр цилиндра, мм	79	76	79	79
Степень сжатия	8,5	8,5	8,5	8,5
Количество клапанов на цилиндр	2	2	2	2
Система подачи	Карбюратор
Мощность, л. с./об. мин.	64/5600	72/5600	75/5400	75/5400
Момент затяжки	92/3400	104/3400	116/3200	116/3000
Тип топлива	АИ-92	АИ-92	АИ-92	АИ-92
Привод	Задний	Задний	Задний	Задний
Тип коробки передач/число передач	Механическая коробка передач / 4	Механическая коробка передач / 4	Механическая коробка передач / 4	Механическая коробка передач / 5
Передаточное число главной пары	4,1	4,1	4,1	4,11
Тип передней подвески	Двойной поперечный рычаг
Тип задней подвески	Спиральная пружина
Рулевое управление	Червячная передача
Объем топливного бака, л	39	39	39	39
Максимальная скорость, км/ч	145	150	150	155
Снаряженная масса автомобиля, кг	1035	1035	1035	1050
Допустимая общая масса, кг	1435	1435	1435	1445
Шины	175/70 R13
Время разгона (0-100 км/ч), с	18	17	17,5	16
Расход топлива в городском цикле, л/100 км	9,5	9,8	10,1	10,3

Автомобиль имеет привод на задний мост, кузов типа седан (четырехдверный). Эта модель является продолжением модельного ряда, начавшегося с не менее известной «копейки». Предшественником «шестерки» является автомобиль ВАЗ 2103. Если их сравнить, то можно найти много общего. Первый год жигулевские «шестерки» и «тройки» даже выпускались на заводе АвтоВАЗа одновременно.

Но в 1977 году начинается история, полностью вытеснившая своего предшественника как с конвейера, так и с рынка. Шестерка комплектовалась несколькими типами двигателей: 1,6 л (80 л. с.), 1,5 л (74 л. с.), 1,3 л (64 л. с.). История автомобиля насчитывает три десятилетия, за это время в нем многое изменилось, правда, не все в лучшую сторону.

Главное, чтобы внешний вид остался, именно такой, какой понравился автолюбителям. В конце 2001 года АвтоВАЗ полностью закрыл конвейер, на котором выпускалась «шестерка». Его переоборудовали под производство более перспективной и современной «десятки». Но закрыть проект ВАЗ 2106 руководство не могло позволить, поэтому модель выпускалась на ИЖ-Авто до 2006 года.

Отличия ВАЗ 2106 от предшественников

В 1974 году центр стиля Волжского автомобильного завода приступил к разработке нового проекта, который первоначально получил название 21031. Именно здесь начинается история знаменитого автомобиля ВАЗ 2106, который длился 30 лет. Совсем недавно была разработана модификация «копейки» ВАЗ 21011, поэтому мы решили особо не фантазировать над названием. Среди требований к модели были следующие:

• уменьшение количества хромированных деталей;
• улучшенная оптика с минимальными изменениями конструкции.

Внешний вид — классика того времени. В экстерьере много модного в то время черного пластика. В. Антипин разработал конструкцию автомобиля, а В. Степанов спроектировал, которые впоследствии были использованы на других моделях. По сравнению с «тройкой», «шестерка» получила следующие изменения внешнего вида:

• изменились бампера;
Колпаки колес
• разные;
• значительно улучшена передняя обшивка автомобиля;
• — повторители указателей поворота по бокам;
• вентиляционные решетки в задних стойках;
• и самое главное появилась эмблема завода Жигули.

Интерьер модели также претерпел изменения:

• обивка дверей и подлокотников;
• на передних сиденьях подголовники регулируются по вертикали;
• в системе управления появилась тревога;
• на правой руке есть переключатель, позволяющий управлять омывателем лобового стекла;
Подсветку приборной панели
• можно приглушить с помощью специального реостата;
Индикатор
• , оповещающий о снижении уровня тормозной жидкости в бачке.

В те годы классический ВАЗ 2106 имел еще и люксовую комплектацию, которая отличалась от простой наличием радиоприемника, обогревателя заднего стекла и заднего противотуманного фонаря.

Двигатель и трансмиссия

Двигатель 2103 был переработан специально для новой модели. Диаметр каждого цилиндра был увеличен на 3 мм, и это дало увеличение объема почти на 0,3 литра. В итоге рабочий объем стал 1,6 литра. Крутящий момент увеличился на 12 процентов, но достичь 80 л. с. не удалось. из. Все сводилось к конструкции впускной системы, которую специалисты решили не менять. Поэтому классический ВАЗ имеет множество взаимозаменяемых узлов, что упрощает ремонт.

Интересна и история КПП, так как для «шестерки» была разработана собственная коробка передач, которую позже стали устанавливать на внедорожники «Нива». По аналогии с автомобилем третьей модели «шестерку» решили выпускать в двух модификациях с двигателями меньшей мощности. Если внимательно рассмотреть модель, то видно, что на кузове есть крепления и отверстия для педалей и руля со стороны пассажира.

Модель также выпускалась на экспорт в страны с левосторонним движением. 19 декабря75 — начало эпохи «шестерок», именно тогда с конвейера ВАЗа сошел первый тестовый автомобиль. Спустя почти 3 месяца он потек, и к концу 1976 года именно ВАЗ 2106 стал трехмиллионным автомобилем. Столько автомобилей «Жигули» было выпущено заводом за его недолгое существование.

История изменений модели 2106 по годам

За всю историю модели было много изменений в экстерьере и интерьере. Правда, все они очень незначительны. Тем, кто заинтересован в восстановлении автомобиля ВАЗ 2106 до первоначального вида, стоит обратить внимание на год выпуска. Только после этого можно восстановить машину. Так, после 1980 все машины стали работать на карбюраторах Озон.

Когда тройка сошла с конвейера, ВАЗ 2106 начали менять молдинги. Вместо хрома использован пластик, окантовки на колесных арках не стало, с задних крыльев исчезли ставшие привычными катафоты. Даже шильдик, изначально имевший привлекательный вишневый фон, резко изменился на черный. Хромированные дефлекторы на вентиляционных отверстиях заменены на пластиковые.

К концу 80-х гг. автомобиль ВАЗ 2106 уже претерпел множество изменений, можно было купить автомобиль, который по функционалу был несколько хуже, чем выпущенный десятилетием ранее. Вместо фонарей в дверях появились дешевые катафоты. Это удобно, но не так красиво.

Задние барабанные тормоза пришли от «пятерки» на ВАЗ 2106, а колпаки остались, как и козырьки между бамперами и кузовом для защиты от грязи. В начале 90-х индикатор стояночного тормоза стал гореть постоянно, хотя до этого при выжимании стояночного тормоза включалось реле, заставляющее мигать лампу.

На протяжении всей своей истории машина становилась проще и дешевле в производстве. Даже молдинги пытались убрать, хотя они были своеобразной чертой «шестерки». Однако их быстро вернули на место. К концу 90s автомобиль ВАЗ 2106 сильно изменился, из него исчезла большая часть хромированных деталей, так как они были очень дорогими в производстве.

Стали использовать только инерционные ремни, а руль взяли от более современных модификаций автомобиля ВАЗ 2105. Даже электростеклоподъемники можно было заказать по желанию: они устанавливались с завода. В 2000 году история модели продолжилась на «ИЖ-Авто». Именно в эти годы, последние для «шестерки», были упразднены абсолютно все хромированные детали: решетка радиатора и ободки на задних фонарях. Цены на автомобили продолжали расти, хотя качество автомобиля стало заметно хуже.

Performance characteristics of the VAZ 2106 six

Maximum speed: 150 km / h
Acceleration time to 100 km / h: 17.5 s
Fuel consumption per 100 km in the city: 10.1 l
Объем бензобака: 39 л
Снаряженная масса автомобиля: 1035 кг
Допустимая общая масса: 1435 кг
Размер шин: 175/70 SR13

5 Характеристики

4

4

Расположение: спереди, продольно
Объем двигателя: 1569 см3
Мощность двигателя: 75 л.с.
Number of revolutions: 5400
Torque: 116/3000 n * m
Supply system: Carburetor
Turbocharging: no
Gas distribution mechanism: OHC
Arrangement of cylinders: Inline
Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Стало поршня: 80 мм
Коэффициент сжатия: 8,5
. Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Червячный редуктор
Усилитель руля: нет

9 Трансмиссия 90 9 Трансмиссия 8 Приводной блок: Задний
Количество передач: Механическая коробка — 4
Основное парное передача: 4,1

Подвеска

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Ширина машины: 90 106 199 4 40199 1611 мм
Высота машины: 1440 мм
Колесная база: 2424 мм
Передняя дорожка: 1365 мм
Задняя дорожка: 1321 ММ

. 345 L

Производство

Год выпуска: с 1976 по 2005 г.

Модификации VAZ 2106

VAZ-21061 —VAZ-2103 ENGING 3. Изначально этот индекс должен был обозначать специальную версию для Канады, которая предусматривала оснащение специальными бамперами — алюминиевыми, без клыков, с накладками и наконечниками из черного пластика.

ВАЗ-21062 — экспортная модификация ВАЗ-2106 с правым рулем.

ВАЗ-21063 — двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электровентилятором вместо крыльчатки с приводом от ремня (в вариантном исполнении допускалась ременная передача).

ВАЗ-21064 — экспортная модификация ВАЗ-21061 с правым рулем.

ВАЗ-21065 — модернизированная модификация с улучшенной комплектацией, выпускалась в 1990 — 2001 г. От базовой модели отличался более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3,9, бесконтактной системой зажигания, карбюратором «Солекс» (21053-1107010), галогенными фарами, обивка сидений и подголовников, а также стандартное наличие заднего противотуманного фонаря и обогрева заднего стекла. Комплектация 21065-01 оснащалась двигателем от модели 2103.

ВАЗ-21066 — экспортная модификация ВАЗ-21063 с правым рулем.

ВАЗ-21067 — агрегаты «ИжАвто». Двигатель ВАЗ-21067, отличающийся от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечило соответствие нормам токсичности Евро-2.

ВАЗ-21068 — выпускался как носитель агрегатов в период доработки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 — автомобили производились для спецслужб. Внешне он полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 года универсальный РПД для заднеприводных и переднеприводных ВАЗ-415.

ВАЗ-2106 «Турист» — пикап со встроенным тентом в кузове, созданный по заказу техуправления. Проект был отклонен головным руководством завода, а единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался как внутризаводское техническое оборудование.

ВАЗ-2106 «Половина седьмого» — единственный экземпляр, изготовленный по спецзаказу Л.И. Брежнева или кого-либо из его окружения после демонстрации опытного ВАЗ-2107 высшему руководству СССР в 1979 г. Помимо экспортных бамперов, отличался сиденьями и решетка радиатора от ваз 2107, а также капот модифицированный под ее установку.

Двигатель ВАЗ 2106 применяется на малолитражных автомобилях. Выпускается Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально разработанной жидкости. Он расположен в самом верху распределительного вала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигатель имеет комбинированную систему смазки. То есть этот процесс происходит под определенным давлением и в виде распыления.
Данные двигатели подлежат капитальному ремонту и донастройке. Когда конструкция полностью выходит из строя, нужно поинтересоваться, сколько стоит новый двигатель на ВАЗ 2106 и заменить его.

Технические характеристики

Можно выделить следующие основные характеристики двигателей ВАЗ 2106:

ОПЦИИ	ЗНАЧЕНИЕ
Материал блока цилиндров	чугун
Система питания	Карбюратор/форсунка
Тип A	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня	80 мм
Диаметр цилиндра	79 мм
Степень сжатия, атм	8,5
Объем, см3	1569
Мощность, л.с. с. при 5400 об/мин	75
Крутящий момент, Нм при 3000 об/мин	116
Топливо	АИ 92
Расход топлива на 100 км, л
— город	10,3
— гусеница	7,4
— смешанный	10
Расход масла на 1000 км, г	700
Габаритные размеры (ДхШхВ), мм	565х541х665
Масса, кг	121
Типы масла	5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л	3,75
При замене залить, л	3,5
Ресурс двигателя, км
1. По заводу	125000
2. Фактически	200 000
Тюнинг (потенциальный/без потери ресурса), л/с	200/80
Свечи	А17ДВР, А17ДВ-10, ФЭ65ЦПР
На какие автомобили устанавливается	ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была значительно усовершенствована и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 представляет собой достаточно удачную доработку предыдущей версии двигателя, при создании которой использовались современные технологии.

Производители поставили перед собой задачу любыми способами улучшить готовую деталь:

1. Увеличена мощность за счет использования всего полезного объема двигателя. Особое внимание было уделено совершенствованию цилиндра.
2. Такие доработки повлияли на внешний вид блока цилиндров 2106-1002011. Кроме диаметра, представленная конструкция мотора больше не имеет никаких отличительных особенностей.
3. В процессе производства специалисты присваивают каждому цилиндру свой собственный класс. На сегодняшний день насчитывается около пяти предметов, отличающихся на один миллиметр. Им присвоены следующие обозначения – А, В, С, D и Е. Условный класс мотора вы можете увидеть внизу базы.
4. Основная головка мотоблока с обозначением 21011-1005011-10 оставлена ​​без изменений. Производителям пришлось использовать новые прокладки, чтобы изменить общий диаметр отверстия.
5. Абсолютно все стандартные и общепринятые поршни имеют много схожих между собой характеристик. Представленный двигатель оснащен поршнями от двигателя 21011, где номинальный диаметр составляет 79 миллиметров.
6. Новая модель мотора имеет цилиндрические колодцы, а объемы улучшены в несколько раз. В процессе работы на каждом отдельном участке абсолютно все поршни будут нагреваться постепенно и равномерно. Так удалось компенсировать возможные термические деформации. Также производители разместили в канале поршня термостатические пластины из качественной стали.

Как увеличить мощность двигателя ВАЗ 2106 и максимально снизить всевозможные динамические нагрузки на поршневую часть двигателя? Нужно обратить внимание на наличие отверстия, которое предназначено только для поршневых пальцев.

Обслуживание двигателя ваз 2106

Для выявления всех возможных проблем в автомобиле необходимо произвести тщательную диагностику всей конструкции. Мастер и специалист смогут задавать параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо выполнить подробные исследования силовой нагрузки. Также особое внимание уделяется всем компонентам системы.

Разборка двигателя ВАЗ 2106 требует исключительно профессионального подхода. Более опытные водители смогут приобрести специальную книгу в виде мануала, которая продается в любом автомагазине.

Для разборки и сборки двигателя ВАЗ 2016 года необходимо иметь знания и опыт, а также иметь полный набор инструментов.

Популярные поломки двигателя

1. Несвоевременная замена масла или использование менее качественного приводит к тому, что после пробега в 6 тыс. км диаметры цилиндров могут увеличиваться примерно на 0,15 мм.
2. Повышенный износ распределительного вала
3. ваз 2106. Самое популярное решение проблемы – регулировка клапанов. Еще причиной может быть детонация, это связано с низкооктановым топливом, нагаром в камере сгорания и неправильной установкой зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то стук может быть и из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
4. Если стук исходит снизу двигателя и при этом наблюдается падение давления масла, это означает поломку коренных подшипников. В этом случае необходимо заглушить двигатель и буксиром отправить автомобиль на СТО.
5. Если стук похож на писк, надо проверить успокоитель и натяжитель цепи ГРМ, если гремит со стуком — подшипник помпы.
6. Если вдруг у вас заглох двигатель на ходу, в первую очередь проверьте блок питания или систему зажигания.
7. Если глохнет на холостых и при этом холостой ход регулируется нормально, попробуйте отрегулировать воздушную заслонку.
8. Почему мотор троит? Некоторые из причин: неправильно отрегулированы клапана, либо они просто прогорели, вышла из строя прокладка ГБЦ (кроме того, об этом будут свидетельствовать скачки температуры охлаждающей жидкости и дым из выхлопной системы). К причинам также можно отнести низкооктановый бензин и неправильно отрегулированный карбюратор.
9. Вибрация двигателя. Первая причина – износ подушки. Другие — дисбаланс коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и устраняем проблему там.

Особенности капитального ремонта двигателя автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо провести демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарно-измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

1. Откручивание креплений, расположенных на раме.
2. Ослабление хомута шланга бензонасоса, а так же демонтаж изделия.
3. Вытягивание прокладок возле бензонасоса.
4. Отсоединение проводов от каждой свечи зажигания.
5. Прижимная пластина снята.
6. Демонтажные работы в распределителе.
7. Откручивание креплений на генераторе.

Для демонтажа крышки ГБЦ и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта. Иногда самостоятельно определить, в какой именно части двигателя стук в двигателе ВАЗ 2106, практически невозможно. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Тюнинг двигателя 2106 возможен потому что это классический двигатель.

Благодаря этой возможности можно протачивать каналы, полировать впускные коллекторы, подбирать карбюратор, распредвал, разбирать шестерни, модифицировать впуск, растачивать блоки цилиндров, выбирать оптимальные варианты поршневой системы, коленчатого вала, шатуна.

Такую работу, как тюнинг двигателя ВАЗ 2106, лучше всего доверить квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автомобилисты хотят сделать собственную машину мощнее, поэтому прибегают к этой процедуре. Для выполнения тюнинга двигателя ВАЗ 2106 необходимо заменить конкретные детали заводского изготовления на более качественные. Это включает в себя клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106. Во время наддува необходимо учитывать компрессию и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличивать объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решил заняться тюнингом своими руками, то необходимо:

1. Обязательно предварительно проверьте проводку, которая сделана из силикона. Практически во всех случаях он требует срочной замены. Специалисты рекомендуют никогда не экономить на проводке и использовать только качественные экранированные провода.
2. Перед установкой убедитесь, что батарея и генератор имеют достаточную энергию и мощность.
3. Для увеличения мощности двигателя необходимо заменить заводской генератор и переработать систему зажигания.
4. Тюнинговать двигатель ВАЗ 2106 можно в домашних условиях, но перед этим нужно посмотреть уроки и прочитать соответствующие руководства. Не каждый сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Широкий и разнообразный выбор синтетических и минеральных масел. Они отличаются друг от друга тем, что последний способен смывать с мотора все лишние и ненужные отложения.

А вот в автомобилях этой марки запчасти изготавливаются из нитрилового каучука, который может растворяться в качественном синтетическом масле. Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные акриловые. Они будут работать с любым синтетическим маслом.

После замены всех комплектующих можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 производится самостоятельно или на СТО, где мастера просто сольют старое минеральное масло и зальют новое; или специальное моющее средство для стирки (в случае сильно загрязненных деталей).

В последнем случае двигатель 2106 будет работать десять минут, чтобы залитая жидкость смогла вымыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

• Эта операция необходима для того, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
• В противном случае можно столкнуться с закупоркой масляных каналов. Для замены масла в двигателях ВАЗ 2106 необходимо иметь определенные знания. В противном случае такое вмешательство приведет к повреждению мотора.
• Если автомобиль эксплуатируется достаточно долго, то на вкладышах и прокладках образуются отложения продуктов сгорания. Возможно забиты отверстия в прокладках ГБЦ и прокладках.
• Особое внимание следует уделять общему состоянию всех внутренних деталей, в частности проверке уплотнений и прокладок.
• При избыточном давлении в системе при засорении подводящей трубки можно ожидать утечки масла.
• Поэтому для замены масла нужно покупать его качественную марку, проверенную не одним десятком лет.

На какие автомобили можно установить двигатель 2106

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?»

На СТО все клиенты получат необходимые рекомендации и консультации квалифицированных специалистов. Также специалисты подскажут, какой двигатель можно поставить на ваз 2106.

Регулировка клапанов ваз 2106 своими руками в два приема

Регулировка клапанов ваз 2106 необходима, когда при работе двигателя слышен характерный стук эксплуатации, когда мощность двигателя падает, а расход топлива увеличивается. 2106 также необходимо выполнять при прерывистой работе двигателя на холостом ходу, обороты холостого хода «плавают». Из-за конструктивных особенностей газораспределительного механизма (ГРМ) двигателя ВАЗ 2106 регулировку приходится производить достаточно часто, примерно раз в полгода. Эту простую процедуру можно легко освоить и выполнить своими руками.

Клапанная система двигателя ВАЗ 2106 выполнена по схеме коромысла. Кулачок вращающегося распределительного вала набегает на один конец коромысла, поднимает его, а другой конец, установленный на вершине клапана, осаживает его, приоткрывая для впуска топливовоздушной смеси или отработавших газов. . Если зазоры между коромыслами и кулачками в пределах нормы, клапаны открываются на величину, необходимую для правильной работы двигателя. Если зазоры маленькие, то клапаны закрываются не полностью, что приводит к снижению мощности двигателя, повышенному расходу топлива и «прогару» клапанов. Увеличенные зазоры приводят к повышенному шуму при работе двигателя, деформации стержней клапанов, что приводит к еще большему увеличению зазоров.
При сгорании топлива происходит нагрев узлов, в том числе газораспределительного механизма. В результате нагрева уменьшаются зазоры между кулачками распределительного вала и коромыслами. Размеры температурных зазоров определены разработчиками двигателя ВАЗ 2106 и составляют 0,15 мм.
Видеоурок по самостоятельной регулировке клапанов ВАЗ
В холодном состоянии детали газораспределительного механизма имеют максимальные зазоры, поэтому в момент пуска двигателя и в течение нескольких минут после него слышен шум от столкновения коромысел и тяг. Постепенно двигатель и система газораспределения нагреваются, а шум уменьшается. Это связано с выборкой теплового зазора.

Как регулировать клапаны с помощью щупа

Регулировочные работы проводятся на холодном двигателе. Температура двигателя должна быть в пределах 20-25 градусов Цельсия. Автомобиль должен быть припаркован на ровной поверхности. Если работы проводятся в гараже, необходимо обеспечить достаточный уровень освещенности рабочей зоны.
Выполнение регулировки:

• Отвертка с прямым шлицем.
• Ключ или ручной стартер для проворачивания коленчатого вала.
• Ключи с обозначениями «10», «14» и «17».
• Сам зонд. Щуп будет выступать в данном случае как специальный измерительный прибор, который позволит судить о правильности выставленного теплового зазора.
• Начальным этапом работ можно назвать частичную разборку газораспределительного механизма, которая обеспечит доступ к регулируемым деталям. Для этого снимаем сам воздушный фильтр.

Затем снимается клапанная крышка и нашему взору открываются сами корпуса распредвалов, коромысла и стержни клапанов. После этого проворачиваем коленвал до совпадения меток, сделанных на крышке переднего сальника и шкиве. Это положение коленчатого вала соответствует началу такта сжатия в цилиндре №4. В этом положении проверяют зазоры клапанов №8 и №6 четвертого и третьего цилиндров. Вставляем щуп толщиной 0,15 мм в зазор между кулачком распредвала и коромыслом. Зонд должен войти с некоторым усилием. Если щуп не входит или входит слишком легко, необходимо отрегулировать зазор.
Правильная регулировка зазора следующая:

• Ключом на «14» удерживаем головку регулировочного болта, а ключом на «17» ослабляем контргайку.
• Поворачивая головку регулировочного болта, регулируем зазор.
• Фиксируем положение регулировочного болта контргайкой.
• После фиксации положения болта повторно проверяем щупом.

Для правильной регулировки клапанов необходимо составить вид таблица с указанием последовательности регулировки клапанов:

• регулировка 6 и 8 клапанов;
• регулировка 4 и 7 клапанов;
• провернуть коленчатый вал на пол-оборота;
• регулировка клапанов №1 и 3;
• провернуть коленчатый вал на пол-оборота;
• завершаем регулировку установкой зазора 5 и 2 клапана.

Затем несколько раз полностью проверните коленчатый вал и снова проверьте зазор щупом, после чего соберите все узлы и детали, демонтированные перед регулировкой. Мы видели, что регулировка клапанов методом щупа сводится к двум простым операциям (в два приема): повороту коленчатого вала и регулировке высоты болта. Однако этот метод нельзя назвать точным из-за наличия износа в паре трения кулачок-коромысло.
Вышеуказанного недостатка лишен способ регулировки с помощью индикатора и регулировочной рейки.

Рельсовая регулировка

Как и при регулировке по первому способу — с помощью щупа, вагон необходимо загнать на горизонтальную ровную поверхность, а рабочая зона должна быть чистой и освещенной.

Регулировка зазоров клапанов с помощью рейки и индикатора позволяет получить максимально точную работу. Как и в первом способе, вам понадобятся ключи на 10, 14 и 17, а также ключ для проворачивания коленвала или «кривой стартер».
Подготовительные работы аналогичны первому способу. Это снятие с корпуса и клапанных крышек. Далее выставляем коленвал до совмещения меток на шкиве и передней крышке.
Следующий этап работ начинаем с установки рейки, которая с помощью трех болтов должна быть закреплена на корпусе распределительного вала. Далее опускаем стрелочный индикатор в гнездо рейки напротив регулируемого клапана и зажимаем его фиксирующим винтом. Индикатор должен быть установлен так, чтобы его измерительный стержень упирался в верхнюю поверхность кулачка.
Установив шкалу индикатора на ноль, переходим к собственно измерению имеющегося зазора и регулировке, если это необходимо. Регулировка производится по той же методике, что и при регулировке щупом. Ослабляется контргайка, изменяется высота головки регулировочного болта и при достижении необходимого зазора контргайка затягивается.
Схема регулировки клапана такая же, как и в первом способе.
После регулировки всех восьми клапанов необходимо несколько раз провернуть коленчатый вал и снова проверить зазоры с помощью индикатора и рейки.
Затем ставим на место все демонтированные детали, не забываем гайки и шайбы в механизме ГРМ (бывает). Момент затяжки гаек клапанной крышки составляет от 6 до 7 Нм (от 0,6 до 0,7 кгс-м). Порядок затягивания гаек от середины к краям.
