Замена топливного фильтра Лада Калина 8 клапанов: артикулы, фото

При засорении топливной системы, как минимум нарушается система подачи бензина в камеры сгорания, что становится причинами:

• плохой тяги,
• нестабильного холостого хода (не путайте с проблемами датчика холостого хода),
• нестабильной работой ДВС в целом.

В результате это отобразится на управляемости и неисправности других элементов: форсунок, клапанов, зажигания.

Смотрите это видео на YouTube

Содержание

• 1 Расположение топливного фильтра
  • 1.1 Когда менять
  • 1.2 Алгоритм замены
  • 1.3 Замена фильтра грубой очистки
  • 1.4 Замена фильтра тонкой очистки
• 2 Симптомы необходимости замены

Расположение топливного фильтра

Система подачи топлива на Лада Калина предусматривает 2 этапа очистки: грубая и тонкая. Каждый из них в ходе эксплуатации автомобиля засоряется и требует замены на новый.

Все фильтрующие элементы взаимозаменяемы, вне зависимости от модификации автомобиля.

Когда менять

Согласно регламенту производителя, заменой топливных фильтров на Калине рекомендуется заниматься каждые 30 000 км. пробега. Меньший интервал техобслуживания может быть выбран в зависимости от условий эксплуатации авто.

Алгоритм замены

Прежде всего следует «стравить» давление внутри топливной системы. Сделать это можно несколькими способами, самым простым из которых является следующий:

1. Открыть крышку предохранителей рядом с коробкой передач. Не путайте с реле бензонасоса (оно находится в другом месте), нам нужен именно предохранитель на 15 А.

   Аккуратно цепляем сбоку и тянем на себя.

   Крышечка поддалась.

   Отмечены места крепления крышки.



2. Вынуть предохранитель.

   Стрелочкой отмечен нужный нам предохранитель.

3. Завести автомобиль.
4. Дождаться, когда он заглохнет из-за нехватки топлива.
5. Снова попробовать завести автомобиль. Скорее всего он чихнёт пару раз и не заведётся.

На этом можно считать что давления в шлангах от топливного насоса к форсункам — отсутствует.

Замена фильтра грубой очистки

1. Откинуть задний диван автомобиля, обеспечив доступ к технологическому лючку бензонасоса.

   Расположение бензонасоса.

2. Крестообразной отвёрткой отвернуть 4 винта.

   Поднимаем коврик и откручиваем винты на крышке.

3. Удалить крышку.

   Очищаем поверхности от пыли и загрязнений.

4. Отсоединить «минусовую» клемму.

   Нажав на пластиковый фиксатор, отщелкиваем клеммную колодку.

5. Отсоединить фишку «плюсового» разъёма.
6. Сдавить пластиковый фиксатор и снять патрубок со щтуцера насоса.
7. Второй патрубок снимается после отгибания металлической скобы.

   Вид на бензонасос – патрубки сняты.

8. Воспользовавшись небольшим зубилом и молотком, лёгкими ударными движениями снять стопорное кольцо, удерживающее бензонасос (против часовой стрелки).

   Вид на бензонасос – стопорное кольцо снято.

9. Аккуратно извлечь насос из бака наклоняя его в сторону, в противном случае есть вероятность повреждения поплавка уровня топлива.

   Вид на топливный бак – бензонасос снят.

10. Закрыть отверстие чистой салфеткой (это позволит избежать попадания внутрь случайного мусора).

    Располагаем бензонасос на чистой поверхности и приступаем к разборке.

11. Отсоединить фишку внутреннего разъёма.
12. Извлечь из стакана путём сведения 4 пластмассовых защёлок.
13. Топливный фильтр грубой очистки насажен на штуцер всасывания. Потянув вверх, снять и установить на его место новый.

    Снимаем старую сетку с насоса.

14. Сборка осуществляется в порядке обратном снятию.

Характерный щелчок при установке фильтра грубой очистки означает, что деталь установлена правильно.

Замена фильтра тонкой очистки

Выполнять замену фильтра тонкой очистки удобнее всего из смотровой ямы, на эстакаде или подъёмнике.

1. Отсоединить 2 топливных шланга.

   Шланги топливного фильтра отмечены стрелочкой.

2. Ключом на 10 отвернуть болт крепления фильтра.
3. Отогнуть крепёжный хомут и извлечь «бочонок».
4. Старый устанавливается в порядке обратном снятию.

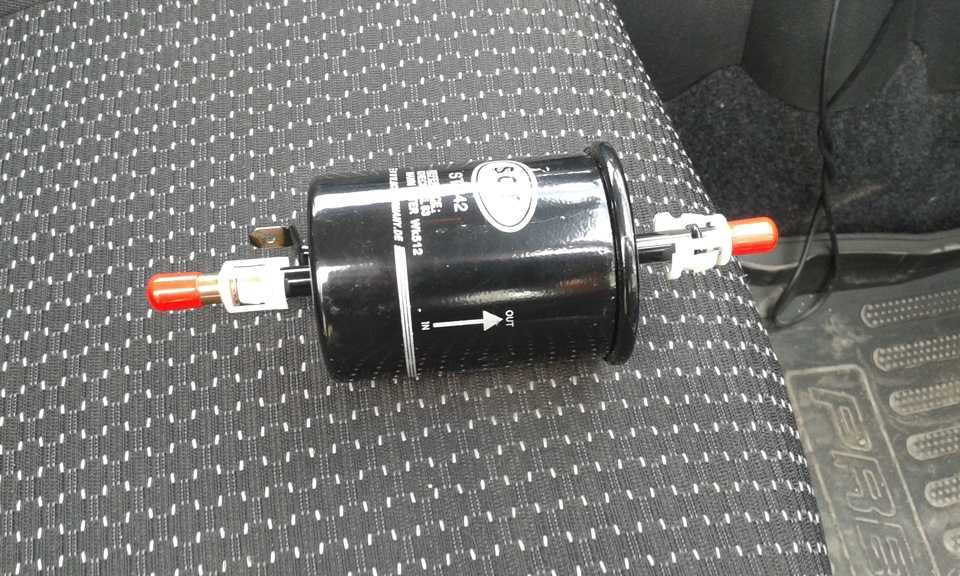

   Стрелка на корпусе нового фильтра должна быть направлена по ходу движения топлива от бака к двигателю.

Перед первым запуском после замены любого из фильтров несколько раз включить зажигание, не приводя стартер в движение. Тем самым вы нагнетаете в пустую топливную систему бензин, создавая давление необходимое для запуска двигателя.

Смотрите это видео на YouTube

Симптомы необходимости замены

1. Снижение чувствительности при нажатии на педаль газа. Возникает ощущение, что автомобиль что-то держит. Динамика может появляться, но происходит это периодически.
2. Плавающие обороты двигателя на холостом ходу.
3. При сильно забитом фильтре машина может глохнуть на нейтральной передаче.
4. Возникновение периодических провалов.
5. Увеличение расхода топлива.

Принцип фильтрования топлива Ладе Калине достался «по наследству» от «десятого» семейства. Этот принцип позволяет выполнить работы по замене элементов самостоятельно.

На фото видно, насколько сильно может быть загрязнена сетка топливного насоса.

Метки: Лада Калина

Топливный фильтр «Лады Гранты»: описание, замена и фото

Чем руководствуются люди, покупая отечественные автомобили? Одних подкупает дешевизна, другим нравятся хорошая ремонтопригодность и наличие большого количества запчастей в автомагазинах. На самом деле российский автопром уже давно начал выпускать неплохие машины. Например, «Лада Гранта» уверенно завоевала одно из первых мест в сегменте народных авто. Она славится особой популярностью у наших автолюбителей. Низкая цена, небольшой расход топлива, наличие большого выбора запчастей, ремонтопригодность — все эти качества подкупают автолюбителей, заставляя их все больше присматриваться к машинам, сделанным в России. В этой статье будут даны некоторые советы по ремонту автомобиля, например, что делать, если неисправен топливный фильтр «Лады Гранты».

Причины замены фильтрующего элемента

Сердцем любого автомобиля является двигатель. Именно от его ресурса будет зависеть, сколько он вам прослужит, и хотя этот ресурс четко прописан в технических характеристиках, срок службы до капитального ремонта будет зависеть от самого автолюбителя. Соблюдение сроков технического обслуживания играет немаловажную роль в продлении ресурса двигателя. Одним из немаловажных факторов технического обслуживания будет замена топливного фильтра на «Ладе Гранте».

Какие могут быть причины для замены фильтрующего элемента? Чем опасна эксплуатация автомобиля со старым топливным фильтром? Любой фильтр — это очищающий элемент. В нашем случае топливный фильтр фильтрует бензин, поступающий к двигателю из топливного бака. Бензин — это не прозрачная и чистая жидкость, как думают некоторые. Да, возможно, на нефтеперерабатывающих заводах при перегонке нефти бензин получается высокого качества, как дистиллированная вода, но при транспортировке, при переливах из одной емкости в другую в него может попасть грязь или ржавчина. Именно поэтому большинство автомобилей оборудованы топливными фильтрами.

Несвоевременная замена фильтра может сказаться на ресурсе двигателя. Механические частицы, которые находятся в бензине, проникая из топливного бака, попадают в блок цилиндров. Они не сгорают при воспламенении смеси, а оседают на стенках цилиндров и поршней. Соприкасаясь с трущейся поверхностью, они постепенно разрушают ее, тем самым уменьшая срок службы двигателя. Чтобы предотвратить износ, важно не затягивать с заменой фильтра.

Назначение фильтров

Назначение фильтрующих элементов — механическая очистка от твердых частиц, поступающих в него жидкостей или воздуха. Топливные фильтры разделяются на фильтры грубой и тонкой очистки. Первые применяются в заливных горловинах топливных баков — это сетчатые фильтры, которые очищают бензин от грубых примесей, поступающих непосредственно из пистолета заправочной колонки.

Фильтр тонкой очистки ставят непосредственно между топливным баком и двигателем автомобиля. Он очищает от примесей бензин, поступающий из бака. Топливный бак автомобиля, несмотря на его кажущуюся чистоту, может содержать в себе механические примеси, такие как пыль, грязь, ржавчина, нерастворимые частицы лакокрасочного покрытия. Не исключение и автомобиль «Лада Гранта». Заменить топливный фильтр вовремя — это необходимая мера по увеличению ресурса двигателя.

Как устроен фильтрующий элемент

Топливный фильтр представляет собой неразборную конструкцию, внутри которой уложен фильтрующий элемент. Сам элемент — это мембрана, выполненная из пористого картона и сложенная в спираль. На корпусе фильтра есть штуцера, к которым присоединяются шланги. Так как мембрана уложена определенным образом, вход и выход фильтра различаются. Поэтому при замене важно соблюсти направление. Обычно направление движения топлива отмечается стрелкой на корпусе фильтра. У «Лады Гранты» топливный фильтр имеет схожую конструкцию, и его замена не вызывает никаких трудностей.

Рекомендуемые сроки замены фильтров

Почти всегда автолюбители задаются таким вопросом. При каком пробеге фильтр нужно менять? У разных автомобилей по-разному. На «Ладе Гранте» топливный фильтр обыкновенно меняют после 30 тысяч пройденных километров, хотя некоторые автолюбители рекомендуют замену раньше срока. Почему? Всем известно, что качество отечественного бензина не может даже сравниться с общеевропейскими показателями. Даже несмотря на то, что цены на бензин растут с каждым днем, и все массово переходят на Евро-5, никто не может гарантировать улучшение его качества. Механические примеси, которые неизбежно попадают в процессе транспортировки, никуда не исчезают, поэтому многие автодилеры советуют менять топливные фильтры раньше установленных сроков, рекомендованных заводом-изготовителем.

Как узнать, что фильтр пришел в негодность

Можно ли узнать, что фильтр забит и подлежит замене? Водитель-новичок вряд ли сможет определить такую неисправность, но автолюбителю со стажем симптомы загрязнения фильтра наверняка известны. Если вдруг автомобиль стал плохо заводиться, особенно при холодном запуске, стал «троить», неустойчиво работать на холостых оборотах, глохнуть — все это указывает на то, что фильтр уже забит. При наличии загрязнений фильтр плохо пропускает бензин: давление в топливной системе падает, автомобиль работает с перебоями. Этому подвержены все без исключения машины, в том числе и российские. Как поменять топливный фильтр на «Ладе Гранте», будет описано ниже.

Как заменить самостоятельно

Замену топливного фильтра будем рассматривать на примере все той же «Лады Гранты». Замена данной детали — процесс несложный. С ним может справится даже начинающий водитель, не обращаясь в автосервис. Чтобы выяснить, где топливный фильтр «Лады Гранты», автомобиль нужно установить на смотровую яму или на эстакаду. Можно поднять и на подъемник, но вряд ли у любителя есть профессиональное оборудование.

Снятие и установка фильтра

Обычно топливный фильтр расположен рядом с бензобаком автомобиля. Если «Лада Гранта» 8-клапанная, топливный фильтр находится за баком сзади. Чтобы снять его безопасно, нужно стравить давление из топливной системы. Для этого находим предохранитель, отвечающий за включение бензонасоса, и вытаскиваем его. Чтобы не мучиться с предохранителем, можно просто вытащить клемму бензонасоса. Запускаем двигатель. Немного поработав, он заглохнет сам, так как перестанет поступать топливо из бака — это значит, что давления в системе нет.

К топливному фильтру присоединены два шланга, на концах которых расположены фиксаторы. Немного надавив на них, отводим шланги от фильтра. Снимаем фильтр с кронштейна и ставим новый. Надеваем на штуцера шланги в обратной последовательности, ждем характерного щелчка. После замены фильтра нужно вставить ключ в замок зажигания, повернуть его и, не запуская стартер, дождаться, когда насос накачает давление в систему. Теперь можно запустить двигатель.

Заключение

Поменять на «Ладе Гранте» топливный фильтр оказалось несложным делом. По этому принципу можно произвести замену и на любом другом автомобиле.

Однако нужно уделить несколько слов выбору топливного фильтра при покупке. Остерегайтесь подделок! Сейчас авторынок наводнен дешевыми китайскими подделками. Покупая некачественную продукцию, вы рискуете своим автомобилем. Подделки могут привести к дорогостоящему ремонту, поэтому приобретайте запчасти только у официальных дилеров и обязательно спрашивайте у продавца сертификат на продукцию.

Замена топливного фильтра | ВАЗ

Вы здесь

Инструкции по ремонту автомобилей » ВАЗ » Лада Гранта

Замена топливного фильтра Лада Гранта (ВАЗ 11183, 21116)

В соответствии с регламентом технического обслуживания замену топливного фильтра проводим через каждые 30 тыс. км пробега.

Работу выполняем на смотровой канаве или эстакаде.

Если автомобиль эксплуатируется в условиях большой запыленности или при низком качестве топлива, замену фильтра необходимо проводить чаще.

Топливо в системе питания двигателя находится под давлением. Поэтому перед обслуживанием системы питания необходимо сбросить давление топлива.

При выключенном зажигании снимаем крышку монтажного блока предохранителей и реле с панели приборов (см «Замена предохранителей и реле»).

Вынимаем из монтажного блока предохранитель топливного насоса. Пускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива. Затем включаем стартер на 3–4 с. После этого давление в топливной системе будет сброшено.

Топливный фильтр закреплен на топливном баке рядом с правым порогом кузова.

Сжав два фиксатора, снимаем наконечник подводящей топливной трубки со штуцера фильтра.

Аналогично снимаем наконечник отводящей топливной трубки с другого штуцера фильтра.

Выдвигаем фильтр из кронштейна…

…и снимаем его. Так как в фильтре остается топливо, сливаем его в заранее приготовленную емкость.

Устанавливаем фильтр в обратной последовательности.

Стрелка на корпусе фильтра должна быть направлена по ходу движения топлива – к передней части автомобиля. Наконечники топливных трубок надеваем на штуцеры фильтра до защелкивания фиксаторов.

Топливный фильтр должен располагаться между упорами, препятствующими его смещению в кронштейне. Установив предохранитель топливного насоса, включаем зажигание и проверяем герметичность соединений.

Видео по теме «lada Granta. Замена топливного фильтра»



Другие материалы раздела

Техническое описание

Технические характеристики автомобиля

Паспортные данные автомобиля

Расположение органов управления и приборов

Ключи к автомобилю

Выключатель (замок) зажигания

Передние и задние двери

Капот

Крышка багажника

Пробка заливной горловины топливного бака

Сиденья

Зеркала заднего вида

Плафон освещения салона

Комбинация приборов

Рукоятка регулировки положения рулевого колеса Granta

Подрулевые переключатели

Блок управления направления пучков света фар Granta

Блок управления системой отопления и вентиляции Granta

Техника безопасности при обслуживании и ремонте Granta

Расположение основных узлов и агрегатов Granta

Проверка автомобиля

Регламент технического обслуживания

Проверка состояния колес и шин

Замена щеток очистителя ветрового стекла

Проверка уровня жидкости в бачке омывателя ветрового стекла

Проверка уровня масла в двигателе

Замена масла и масляного фильтра двигателя

Проверка уровня и доливка охлаждающей жидкости Granta

Замена охлаждающей жидкости

Проверка состояния и замена свечей зажигания Granta

Снятие сменного элемента воздушного фильтра Granta

Замена топливного фильтра

Регулировка тепловых зазоров в приводе клапанов газораспределительногомеханизма Lada

Проверка состояния и замена ремня привода генератора

Проверка состояния и замена ремня привода газораспределительногомеханизма Lada

Проверка состояния системы выпуска отработавших газов

Проверка уровня масла в коробке передач

Замена масла в коробке передач

Проверка уровня жидкости в бачке гидропривода тормозов

Прокачка гидропривода тормозов Granta (ВАЗ-11183,

Проверка состояния ходовой части и трансмиссии

Проверка состояния рулевого управления

Проверка состояния тормозной системы

Регулировка стояночного тормоза

Замена фильтра системы отопления и вентиляции

Регулировка направления пучков света фар

Коленчатый вал не проворачивается стартером

Сильный шум при работе стартера

Коленчатый вал проворачивается стартером, но двигатель не пускается

Двигатель работает неустойчиво

ДТП в России

• 03. 23.21

  ДТП в Омске

• 07.30.19

  ДТП с переворотом в центре Волгограда

• 07.30.19

  Упоротое быдло (c)

• 07.30.19

  Фургон не проскочил

• 07.29.19

  Жесткое ДТП под Киевом

• 07.29.19

  ДТП с участием скорой в Туле

меняем сетку бензонасоса своими руками

Замена сетки бензонасоса на Гранте

Думаю не стоит лишний раз объяснять, что устройство бензонасоса на автомобилях Калин и Гранта совсем не отличается. Именно поэтому весь процесс замены компонентов бензонасоса на вышеуказанных автомобилях будет одинаковым. Также стоит отметить, что если сравнивать с моделями 10-го семейства ВАЗ, то есть некоторые моменты, имеющие отличия.

Причины засорения сетчатого фильтра на Гранте

Сетку так часто менять не придется, так как при заправке нормальным топливом она легко может пройти более 100 000 км. Но могут появиться симптомы, указывающие на забитую сетку бензонасоса:

• плохой запуск двигателя
• недостаточное давление в топливной системе
• провалы при нажатии на педаль газа
• двигатель начал медленно набирать обороты

Если вы стали замечать описанные выше проблемы, то первым делом нужно посмотреть сетчатый фильтр и при необходимости заменить его.

Порядок замены сетки бензонасоса на Лада Гранта

Так как топливный фильтр на автомобиле Лада Гранта находится непосредственно в баке, то его необходимо оттуда вынуть. Для этого откидывается одна половина заднего сиденья, после чего откручиваются два винта крепления люка. Внизу топливный насос. Чтобы извлечь его, выполните следующие действия:

1. Сброс давления в топливной системе автомобиля
2. Отсоединить колодку с силовыми проводами
3. Отсоедините два топливопровода от крышки топливного насоса.
4. Сдвиньте стопорное кольцо, фиксирующее насос в баке
5. Вытащите весь модуль в сборе

После этого уже можно без проблем приступить к снятию сетчатого фильтра.

Немного отставляем три фиксатора — защелки, которые хорошо видны на фото ниже.

Теперь передвигаем нижний контейнер, чтобы разделить модуль как бы на две части, сначала отсоединяем трубку, которая показана на фото.

Теперь полностью разделяем две части модуля.

Теперь у нас есть полный доступ к сетке, и достаточно поддеть ее отверткой, чтобы она отошла от своего посадочного места. Возможно, вам придется приложить чуть больше силы, чем ожидалось, но вы без проблем сможете снять ее.

В итоге получаем снятый сетчатый фильтр, который, как видите, достаточно сильно загрязнен, хотя в данном примере мы рассматриваем автомобиль с пробегом всего 65 000 км.

Теперь берем новый меш и устанавливаем его на место в обратном порядке.

На фото выше показана черная резиновая заглушка. Разумеется, что его нужно вытащить перед установкой. Также тщательно промойте контейнер насоса внутри и снаружи, чтобы убедиться, что в нем нет частиц грязи и другого мусора!

Для этого лучше всего использовать специальный очиститель карбюратора или инжектора, такой как показанный выше. Затем уже можно собирать всю конструкцию и устанавливать ее в газгольдер.

Перед первым запуском двигателя Гранты необходимо несколько раз прокачать топливо, не запуская двигатель: обычно достаточно двух-трех впрысков. Теперь можно запустить двигатель и проверить результат проделанной работы. Сетку следует регулярно заменять, так как на этом примере видно, что даже при небольшом пробеге она уже достаточно загрязняется.

Цена новой сетки бензонасоса на Гранту около 50-70 руб.

http://zarulemvaz.ru

Неисправности в топливной системе приводят к проблемам с запуском двигателя, рывкам при движении и нестабильной работе двигателя. Кроме того, следствием неисправности топливного насоса и топливного фильтра является невозможность запуска двигателя и падение мощности при перерасходе топлива.

В данной статье пойдет речь о Как самостоятельно поменять топливный фильтр и ремонте бензонасоса Калины.

1. Для начала необходимо приобрести новый топливный фильтр и новый топливный насос. Узнать, какая марка нужна, можно в руководстве по эксплуатации автомобиля или в технической документации. Вы также можете получить консультацию у автодилера.
2. Демонтируйте черную резинку.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сетки

1. Снять задние сиденья, вывернуть 4 крепежных винта, обеспечить доступ к крышке, под которой находится топливный насос.

Замена топливного фильтра Лада Калина. Ремонт топливного насоса: замена сетки

1. Удалите грязь с помощью пылесоса или влажной ткани.
2. На фото видно место где нужно демонтировать топливные шланги.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сетки

1. Чтобы снять топливные шланги топливного насоса, нажмите отверткой на защелку с одной стороны. С другой стороны нужно поддеть топливный шланг, ориентируясь по направлению стрелки. Его нужно снимать осторожно, чтобы не повредить.

Замена топливного фильтра Лада Калина. Ремонт топливного насоса: замена сетки

1. Протрите насос.
2. Снимаем стопорное кольцо, имеющее золотистый цвет. На фото видно направление, в котором нужно его откручивать. Чтобы кольцо начало двигаться, скорее всего, придется использовать молоток и отвертку.

Замена топливного фильтра Лада Калина. Ремонт топливного насоса: замена сетки

1. Осторожно снимите топливный насос. Лучше подстелить любую тряпку, чтобы пролитый бензин не попал в салон. Насос покроется характерным желтым налетом.

Замена топливного фильтра Лада Калина. Ремонт топливного насоса: замена сетки

Стоит проверить:

Как разобрать бензонасос Лада Калина

1. Снимите провода, которые подключены к насосу, а затем снимите датчик уровня топлива.
2. Поддеть впускной патрубок, скинуть. Не отсоединяйте топливные гофрированные шланги.
3. Согните 4 пластиковых зажима, нижнее стекло. Удалите пыль с него и других частей топливного насоса.

Замена топливного фильтра Лада Калина. Ремонт топливного насоса: замена сетки

Смотрите также

1. На фото видно, что фильтр грубой очистки (сетка) тоже сильно загрязнен.

Замена топливного фильтра Лада Калина. Ремонт топливного насоса: замена сетки

1. Снимите сетку с помощью отвертки.

На фото сетка через 50 тыс км.

Замена топливного фильтра Лада Калина. Ремонт топливного насоса: замена сетки

Замена топливного фильтра Лада Калина. Ремонт топливного насоса: замена сетки

1. Соберите насос, установите его на место.

Замена топливного фильтра Лада Калина. Ремонт топливного насоса: замена сетки

Как заменить топливный фильтр Лада Калина

Фильтр тонкой очистки расположен в районе правого заднего колеса непосредственно возле домкратной чашки.

Замена топливного фильтра Лада Калина. Ремонт топливного насоса: замена сетки

1. На фото б/у фильтр тонкой очистки в разобранном виде .

Замена топливного фильтра Лада Калина. Ремонт топливного насоса: замена сетки

1. Обязательно заменить топливный насос при замене топливного фильтра.
2. Очистите датчик уровня топлива растворителем.
3. Заменить топливный насос, топливный фильтр и одновременно промыть бензобак.

Уважаемые покупатели, во избежание ошибок при отправке электробензонасоса в сборе, в строке «Комментарий» укажите модель Вашего автомобиля, год выпуска.

Электрический топливный насос в сборе, чаще всего заменяемый следующими терминами: электрический топливный насос в сборе, электрический топливный насос в сборе. Поэтому, если вы слышите эти термины, то знайте, что мы говорим об одном и том же.

Бензонасос электрический Лада Гранта в сборе с двигателем BOSCH — представляет собой модуль электрического топливного насоса с датчиком указателя уровня топлива в сборе. Предназначен для подачи топлива из бензобака к форсункам двигателя, а также определения уровня топлива и сигнализации его минимального уровня в бензобаке с помощью электронной системы управления двигателем (ЭСУД).

Принцип работы электродвигателя топливного насоса электродвигателя заключается в следующем: насосный агрегат обеспечивает подачу топлива под давлением из топливного бака через основной топливный фильтр в форсуночную рампу. Избыточное топливо выше регулируемого давления возвращается в бензобак по отдельной сливной линии. Электродвигатель топливного насоса включается контроллером с помощью вспомогательного реле. Когда ключ зажигания поворачивается в положение IGNITION или STARTER после того, как он был в положении OFF, контроллер немедленно включает реле включения электродвигателя топливного насоса. В результате быстро создается необходимое давление топлива. Если запуск двигателя не начинается в течение нескольких секунд, контроллер выключает реле и ожидает начала запуска. После его запуска контроллер определяет вращение по опорному сигналу датчика положения коленчатого вала и снова включает реле, обеспечивая включение электродвигателя топливного насоса.

Конструктивно электродвигатель ТНВД Bosch представляет собой цилиндрический корпус, внутри которого находится обратный клапан, дроссельные катушки, предохранительный клапан, щетки, ротор, крыльчатка.

Электробензонасос Лада Гранта в сборе — погружного типа, устанавливается в бензобак, расположенный под днищем кузова автомобиля, в районе заднего сиденья. Погружной топливный насос смазывается и охлаждается топливом.

Из-за некачественного бензина и присадок происходит коррозия внутренних электрических механизмов. При работе всухую возможен перегрев и стирание щеток. Срок службы топливного насоса очень велик.

Технические характеристики:

1. Температура окружающей среды при эксплуатации от -40° до +80° С;

Номинальное напряжение 13,5 В;

Рабочий 6-15 В.

3. Производительность модуля, не менее 60л/ч;

4. Рабочая среда — автомобильный бензин.

5. Рабочая жидкость — бензины всех марок по ГОСТ 2084, ГОСТ Р 51105 и ТУ 38.001165;

6. Наработка модуля при своевременной замене фильтра составляет 1000 часов, что соответствует 50 тыс. км пробега автомобиля.

ВАЗ 2190, ВАЗ 2192, ВАЗ 2194, ВАЗ 21925 спорт.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

1. Для замены модуля не требуется специального инструмента.

2. При монтаже и демонтаже запрещается травмировать рычаг датчика уровня топлива.

3. Все работы по обслуживанию, демонтажу и установке модуля производить при отключенном аккумуляторе автомобиля.

4. Перед отсоединением топливопровода от модуля сбросьте давление в системе подачи топлива.

5. Для продления срока службы встроенного в модуль фильтра перед установкой модуля необходимо очистить топливный бак от мусора и осадка.

6. Во избежание перегрева насоса модуля и для исключения возможности воспламенения паров бензина в топливном баке модуль не должен работать без топлива более 30 секунд.

Любая поломка — это не конец света, а вполне решаемая проблема!

Как устранить неисправность электродвигателя бензонасоса на автомобиле семейства ВАЗ.

Как самостоятельно заменить электродвигатель топливного насоса на автомобиле семейства ВАЗ.

С интернет-магазином Дискаунтер АвтоАзбука затраты на ремонт будут минимальными.

Просто СРАВНИТЕ и УБЕДИТЕСЬ!!!

На автомобиле Lada Granta (ВАЗ-2190) после включения зажигания водитель должен слышать звук работающего топливного насоса в течение 2-3 секунд, что должно поднять давление в топливной рампе перед запуском двигателя. Если этого не произошло, то придется искать причину, по которой отказывается работать электробензонасос Лады Гранты.

В первую очередь необходимо проверить состояние предохранителя F21 (15А, синий), который защищает эту электрическую цепь. Он находится в монтажном блоке, расположенном на передней панели слева от рулевой колонки. Возможно, этот предохранитель перегорел или контакты монтажного блока, куда он вставляется, ослабли и окислились.

Если с предохранителем F21 все в порядке, то проверке подлежит реле включения электробензонасоса К12, через контакты которого на его клеммы подается питание. Он находится в том же монтажном блоке, что и предохранитель. Это можно сделать следующим образом: вытаскиваем это реле из гнезда и в нем с помощью перемычки замыкаем контакты 30 и 87, после чего включаем зажигание. Если топливный насос исправен, то он начнет работать.

Чтобы убедиться, что виновником отказа топливного насоса было реле К12, необходимо провести еще одну проверку с помощью контрольной лампы, которую необходимо подключить к клеммам 85 и 86 гнезда реле К12, также при включенном зажигании . Если контрольная лампа загорается, значит, виновником выхода из строя топливного насоса является реле К12, а если контрольная лампа не загорается, то придется проверить состояние датчика положения коленчатого вала (ДПКВ) , так как именно по его команде после того, как стартер начинает вращение коленчатого вала, электронный блок управления (ЭБУ) подает напряжение на контакт 85 гнезда реле бензонасоса.

Но, при проверке состояния реле К12 может оказаться, что после замыкания контактов 30 и 87 бензонасос работать не будет. В этом случае поднимите подушку заднего сиденья и снимите крышку люка, чтобы получить доступ к топливному насосу и отсоедините от него колодку с проводами. Затем на клеммы бензонасоса с помощью пары проводов подаем напряжение напрямую от аккумулятора. Если топливный насос работает, то неисправность придется искать в проводах и колодках, идущих от монтажного блока к топливному насосу, а если не работает, то неисправность в самом топливном насосе.

Когда перестал работать бензонасос на Лада Гранта, стоит проверить предохранитель. Если там все нормально, то бензонасос нужно будет снимать и смотреть причины поломки. Сегодня мы расскажем вам, как заменить бензонасос на Гранте.

Предохранитель бензонасоса Lada Granta находится в дополнительном, его номер F3 (15 А). Также проверьте исправность реле топливного насоса (К2). Если предохранитель оказался целым, а реле исправным, то проблема может быть в самом насосе.

Напомним, что в предыдущей статье мы рассматривали своими руками. Эта информация будет полезна юным водителям, активно осваивающим искусство тюнинга.

Замена топливного насоса Лада Гранта

Нам понадобится:

— сбросить давление в топливной системе,
— отсоединить минусовую клемму аккумулятора,
— подготовить крестовую и плоскую отвертки,
— молоток, головку «на 10» с удлинителем и тряпку.

Процедура:

1. В салоне крестовой отверткой открутите лючок бензонасоса, который находится под задним сиденьем автомобиля.

2. Отсоединить блок от крышки топливного модуля, подняв защелку.

3. Отсоедините наконечник (№1) от штуцера крышки насоса, отжав защелки (в направлении стрелок) наконечника (№2) топливоподающего трубопровода.

4. Головкой «на 10» с удлинителем отвернуть 8 гаек крепления нажимного диска топливного насоса.

5. Снимите шайбы и провод «массы» со шпилек. Снимите напорную пластину насоса.

6. Снять топливный модуль Гранты, стараясь не повредить поплавок датчика указателя уровня топлива.

Салонный фильтр Лада Гранта с кондиционером. Салонный фильтр Лада Гранта. Важность своевременной замены салонного фильтра Гранта

Салонный фильтр является составной частью системы вентиляции и отопления. Здесь мы рассмотрим технологию замены этого фильтра в модели Лада Гранта, комплектация которой предусматривает наличие кондиционера. Эта процедура будет знакома той категории владельцев, которые ранее сталкивались с ней в модели «Приора».

Как заменить фильтр?

Многие задают довольно распространенный вопрос, как часто производится замена салонного фильтра и зачем нужна эта процедура? Завод рекомендует склоняться к замене фильтрующего элемента через каждые 30 тыс. км. Практическая эксплуатация свидетельствует о сокращении этого нормативного срока до 5-7 тыс. км. Если автомобиль пашет по грязным дорогам, то частоту следует корректировать с учетом индивидуальных особенностей эксплуатации. В виде основных сигналов о появлении необходимости в рассматриваемой нами процедуре ухудшение работы печки или появление «из ниоткуда» грязного воздуха внутри салонного пространства Лада Гранта.

Счастливых обладателей Лада Гранта, в комплектации которых предусмотрена полезная система кондиционирования, кроме непосредственной замены фильтров, волнует достаточность фреона в контуре, дата его замены, температура и степень очистки воздуха, подаваемого в салон. На последние два аспекта влияет фильтрующий элемент.

Важность процесса замены трудно переоценить, так как фильтр «беспокоится» о здоровье людей, передвигающихся в автомобиле Lada Granta. Это связано с постепенным загрязнением фильтрующего вкладыша, который со временем становится рассадником вирусов и грибков. Своевременная замена салонного фильтра предотвращает этот процесс.

Как поменять фильтр в салоне. Процедура делится на следующие последовательные этапы:

• непосредственная подготовка;
• предоставление доступа к локации;
• демонтажные манипуляции с отработанным фильтром;
• установка нового компонента.

Замена

1. После открытия капота LADA Granta крестовой отверткой открутите два винта, расположенные на поверхности изоляционного материала кузова.
2. Фильтр расположен непосредственно за двигателем. Элемент фиксируется в вертикальном положении.
3. Для обеспечения свободного доступа отодвигаем уплотнительную резинку и снимаем патрубок вакуумного усилителя (мешает в момент установки фильтра обратно).
4. После смещения шумоизоляционного материала открывается доступ к пластиковой крышке элемента. Его снимают, открыв присутствующую защелку.
5. Вынимаем фильтр из пазов, потянув за специальный «язычок».
6. В момент установки элемента предполагается, что он слегка сжат (для удобства).

Важно! Фильтр устанавливается только в одном положении, что обозначается на соответствующей боковой части нанесенным знаком в виде надписи со стреловидным логотипом.

Итак, теперь вы знаете, как поменять фильтр.

Выход

Замена салонного фильтра на отечественной LADA Granta выглядит очень просто. Если использовать отвертку с указанным профилем наконечника, то на всю «операцию» потребуется не более 15 минут временного ресурса. Момент, требующий небольшой концентрации внимания, – это установка «свежего» фильтра на намеченное место. Это связано с обеспечением достаточного пространства для доступа.

Своевременно заменяйте салонный фильтр в LADA Granta, не пренебрегая рекомендацией выполнять данную процедуру не реже одного раза в полгода. Это позволит добиться завидной чистоты воздуха в салоне и исключить появление неприятных сюрпризов в работе такого сложного узла, как система кондиционирования.

Уже самые первые автомобили Лада Гранта оснащались салонным фильтром, позднее к системе вентиляции и отопления добавился кондиционер. При появлении в салоне сторонних запахов, из печки вылетает мусор и пыль – требуется замена салонного фильтра, а также чистка кондиционера.

1 Замена фильтра — открыть доступ и установить новый

Для замены салонного фильтра Гранта совсем не обязательно обращаться в автосервис. При наличии инструмента и навыков на его замену уйдет 10 минут. Следует вооружиться необходимыми инструментами. Для этого нужно иметь две отвертки. Первый – это обычная крестовина, которая наверняка найдется среди инструментов автолюбителя. Второй специфичен для винтов Т20, которые, скорее всего, придется покупать.

Возможно, не все знают, где находится салонный фильтр, надежно замаскированный декоративными накладками. Он расположен под капотом справа от водителя. Поднимаем капот и видим, как на фото, пластиковую накладку рядом с лобовым стеклом. Сначала откручиваем пять винтов Т20, снимаем декоративную панель. Для облегчения работы поднимаем дворники.

Открывает доступ к пластиковой крышке фильтра. Он крепится двумя фигурными саморезами, которые выкручиваем фигурной отверткой.

Снимаем пластик — открывается вид на фильтр. По бокам он крепится двумя защёлками, которые отгибаем, снимаем фильтрующий элемент. Под ним может быть грязь, даже листья. Чистим руками, пылесосим.

Берем новый фильтрующий элемент. Если он без рамки, используем его от старого на замену. Разъединяем, надеваем новый, устанавливаем деталь на место. Иногда приходится его немного подгибать — все зависит от типа нового элемента. Со снятием и установкой справиться проще, отодвинув уплотнитель под капот и шланг вакуумного усилителя.

Важно правильно установить фильтрующий элемент: ориентируемся по стрелке сбоку с надписью.

2 Если в машине есть кондиционер — сначала чистим его

На автомобилях с кондиционером операцию чистки совмещаем с заменой салонного фильтра. Начинаем с покупки чистящих жидкостей, которых много, как пенистых, так и без ее образования. Находим дренаж: перед пассажирским сиденьем под бардачком отсоединяем трубку.

Добираемся до дренажного отверстия: отгибаем обшивку пола. Налейте как можно больше жидкости в испаритель с помощью трубки, которая идет в комплекте с очистителем, пока она не начнет переливаться через край.

Устанавливаем любую емкость в дренаж для слива лишней жидкости вместе с скопившейся грязью.

Также заливаем пенопласт в вентиляционные дефлекторы на панели.

Пока идет реакция — до 0,5 часа — занимаемся салонным фильтром: снимаем старый, как описано выше.

Затем включаем печку автомобиля на позицию «три», заливаем место установки фильтра очистителем, даем печке поработать минут пять.

Устанавливаем новый элемент, собираем конструкцию.

За это время все убрали, осталось вылить из контейнера накопившуюся грязь. Натягиваем трубку на дренаж, фиксируем хомутом. Это не предусмотрено конструкцией автомобиля, но известно немало случаев, когда трубка отваливалась.

уголь Corteco 80000999 — рекомендуем для постоянной эксплуатации в городе.

Как видите, самостоятельная замена не представляет сложности, немного больше работы, если автомобиль оснащен кондиционером.

Салонный фильтр относится к системе отопления и вентиляции автомобиля. Речь пойдет о замене его на тот, который идет с кондиционером. Тем, кто уже освоил подобную операцию на Приоре (с кондиционером), эта настройка покажется знакомой.

Установка фильтра на Lada Granta с кондиционером

Многих волнует, как часто рекомендуется салонный фильтр и зачем он нужен. Производитель рекомендует менять его каждые 30 000 км. Но на практике это нужно делать через 5-7 тыс. км, так как его загрязнение напрямую зависит от того, по каким дорогам вы ездите. Сигналом к ​​этому может быть плохо работающая печка или грязный воздух, попавший в салон неизвестно откуда.

Если вы являетесь счастливым обладателем автомобиля с кондиционером, то вас должен интересовать не только вопрос о дате последней замены фреона. Также важно, какой воздух подается в салон автомобиля, какой температуры и чистоты. На эти 2 параметра как раз и влияет фильтр системы отопления и вентиляции. Его замена – важный элемент в обслуживании любимого автомобиля. Вспомните, как давно был установлен ваш. Как производится замена салонного фильтра Лада Гранта? Всю процедуру можно разделить на следующие основные этапы:

• подготовка к работе;
• предоставление доступа;
Замена
• на новый.

После открытия капота необходимо открутить 2 винта крестовой отверткой. Они расположены на изоляции кузова. Сам фильтр находится за двигателем и монтируется в вертикальном положении. Для облегчения доступа можно предварительно отодвинуть уплотнительную резинку и снять шланг вакуумного усилителя. Особенно хлопотно при переустановке.

При отталкивании открывается пластиковая крышка элемента. Имеет защелку, после открытия которой крышка снимается. А сам фильтр вытаскивается из пазов за язычок. его нужно будет согнуть на прежнее место. В зависимости от типа фильтра он может сгибаться легко или с усилием. Важно, какой стороной ставить фильтр. Поэтому на его боку есть соответствующая метка — надпись со стрелкой.

Замена салонного фильтра Лада Гранта не покажется сложной. Вооружившись крестообразной отверткой, вы сможете выполнить работу за 10 минут. Особое внимание следует уделить установке устройства на свое место. Здесь нужно проявить некоторое мастерство. На этом этапе помогут меры по обеспечению легкого доступа: втягивание шланга вакуумного усилителя, а также отодвигание резинки капота.

[Скрыть]

Каково назначение салонного фильтра?

Назначение фильтра салонного воздушного – удаление частиц вредных веществ, попадающих в салон через воздуховоды системы вентиляции. Естественно, очистить весь воздух, поступающий в салон автомобиля, невозможно. Фильтр, установленный в системе вентиляции, очищает выхлопные газы впереди идущего автомобиля, так как именно в этих газах превышен допустимый уровень вредных веществ.

Типы фильтрующих элементов, устанавливаемых в салоне, делятся на две группы:

• противопылевые;
• уголь.

Обычные пылевые фильтры предназначены для улавливания крупных частиц пыли и сажи, а также пыльцы растений. Их изготавливают из бумаги и синтетических волокон. Предназначен для улавливания твердых частиц размером более 1 микрона. Их преимущество – низкая стоимость. Минус в том, что они не способны бороться с неприятными запахами и ядовитыми газами.

Угольные фильтры очищают от различных вредных соединений. Фильтрующий элемент – активированный уголь. Впитывает вредные вещества. Эффективность и качество очистки во многом зависят от скорости и температуры поступающего воздушного потока. Фильтр представляет собой многослойную структуру из угольных слоев, чередующихся со слоями антипылевого волокна.

Когда менять?

Со временем салонный фильтр засоряется и требует замены. Сроки его замены указаны в руководстве по эксплуатации автомобиля. Производитель Lada Granta рекомендует производить замену через 30 тысяч километров пробега. Но замена не должна проводиться только по регламентному обслуживанию. От чистоты фильтрующего материала зависит качество работы системы отопления и кондиционирования.

Расходник следует менять по фактическому состоянию, так как его засорение во многом зависит от условий эксплуатации. При езде по грунтовым дорогам или в мегаполисе фильтрующий элемент забивается быстрее, поэтому интервал замены сокращается вдвое. Кроме того, срок службы расходного материала зависит от качества используемого материала. Качественные фильтры служат 15-30 тыс. км.

Существуют признаки, по которым можно определить необходимость замены:

• система фильтрации работает менее эффективно;
• появление неприятных запахов извне;
• сильно запотевают окна.

Замену желательно производить 2 раза в год: перед летним и зимним сезонами. Некоторые водители в целях экономии чистят фильтрующий элемент. Этого делать не следует, так как это не будет эффективно очищать воздух.

Процесс замены

Таким образом, замена расходного материала осуществляется либо по регламенту, либо после визуального осмотра. Инструменты для выполнения процедуры

Во избежание вероятности покупки подделки следует приобретать оригинальный расходный материал. Его стоимость выше, но его хватит на гарантированный срок. Оригинальные номера на Lada Granta для противопылевого фильтрующего элемента — 11180-8122010-82, для угольного фильтра — 11180-8122010-83.

Изготовитель в лице АВТОВАЗа регламентирует замену салонного фильтра каждые 15 тысяч пробега, а воздушного фильтра каждые 30 тысяч. Причина столь длительного перерыва многим непонятна, и сами автовладельцы стремятся заменить фильтрующие элементы. Сегодня мы поговорим об этом с вами.

Замена салонного фильтра Лада Гранта

Замена салонного фильтра не сложная работа. Это займет у вас около десяти минут и не требует специальных знаний. Для начала нам понадобятся отвертки Phillips и Torx20. С помощью отвертки Torx20 открутите крышку под лобовым стеклом.

Затем с помощью крестовой отвертки откручиваем саморезы, закрывающие доступ к салонному фильтру.

Демонтировав защитные кожухи, мы имеем доступ непосредственно к салонному фильтру. Сам фильтр находится в пластиковой рамке. Если ваш новый фильтр не имеет пластиковой рамки, то вам необходимо снять старый фильтр с рамки и вставить на его место новый.

Также не забывайте о различиях фильтров. На прилавках магазинов есть обычные фильтры и угольные. Обычные фильтры защищают салон от пыли, угольные фильтры также способны задерживать часть углекислого газа, отложений серы и других некачественных примесей из автомобильных выхлопов. Угольные, как правило, стоят втрое дороже, но их покупка будет оправдана для автомобилей, эксплуатируемых в мегаполисах.

Если вы вообще не знаете какой фильтр вам нужно спросить в магазине, то спросите у продавца фильтр на Калину, они взаимозаменяемы. Номер заводского фильтра 1118-8122010-01. Такой фильтр продается без пластиковой рамки, которую можно использовать от старого фильтра, таким образом вам не нужно переплачивать.

Замена воздушного фильтра Лада Гранта

Также сегодня мы затронем с вами тему замены воздушного фильтра системы питания двигателя. Двигатель так же, как и наш, нуждается в постоянной подаче чистого и свежего воздуха для оптимального сгорания смеси. Заводской регламент замены каждые 30 000 км, однако, как показывает практика, это слишком долго.

Для работы нам понадобится простая крестовая отвертка. Для замены фильтрующего элемента отвинтите четыре винта крепления крышки корпуса и выньте использованный фильтр.

Корпус, в котором находится фильтр, как правило, сильно запылен. При замене необходимо протирать пыль внутри корпуса влажной тряпкой или салфеткой. Вставьте новый фильтрующий элемент так же, как и старый, и плотно, до упора, затяните крепежные винты. Важно убедиться, что резиновое уплотнение фильтра прочно и без зазоров установлено в крышке корпуса воздушного фильтра, чтобы предотвратить подсасывание воздуха снаружи фильтра.

На фото ниже вы видите фильтр, отработавший чуть больше половины регламентированного срока.

Как мы прекрасно видим, фильтрующий элемент сильно забит, сетчатая структура значительно загрязнена пылью, что значительно ухудшает пропускную и очищающую способность данного фильтра.

Не забывайте, что чем хуже воздух поступает в двигатель, тем хуже становится его тяга и приемистость. Поэтому важно не забывать менять фильтр каждые 10 000 км.

Топливный фильтр — WK 512 MANN-FILTER — 0450

3, 1002010000, 10-0207

Цена нетто $7,57 (7,57 долл. США без НДС 0%)

Ваша цена (-14%) $6,51 (6,51 долл. США без НДС 0%)

	На складе:	0 шт.

К сожалению, дополнительного описания для этого продукта нет.

Категории

Фильтры > Топливный фильтр

Используется в

• АЛЬФА-РОМЕО
• АУДИ
• КАДИЛЛАК
• ШЕВРОЛЕ
• СИТРОЕН
• ДЭУ
• ФИАТ
• ИРМСХЕР
• ЯГУАР
• ЛАДА
• ЛАНЧИЯ
• Опель
• ПЕЖО
• СААБ
• СИДЕНЬЕ
• ШКОДА
• ВОКСХАЛЛ
• Фольксваген

Справочные номера

Альтернативы

50013268 — KOLBENSCHMIDT Топливный фильтр

Мы рекомендуем!

Общая информация

Код:	50013268
Brand:	KOLBENSCHMIDT
Title:	Fuel filter
Car:	ŠKODA-VW
Weight:	0,14 kg

Criteria

Тип фильтра:	Встроенный фильтр
Наружный диаметр 1 [мм]:	55 мм
Выход Ø [мм]:	8 мм
Размер резьбы:	8
Высота [мм]:	163 мм
Общая информация:	Алюминиевая версия

Показать все Показать меньше

Нетто цена: $5,05 ($5,05 без НДС 0%)

Ваша цена: (-14%) 4,34 доллара США ($4,34 без НДС 0%)

	На складе:	1 шт

50013643 — KOLBENSCHMIDT Топливный фильтр

Мы рекомендуем!

Общая информация

Код:	50013643
Марка:	KOLBENSCHMIDT
Название:	Fuel filter
Car:	ŠKODA-VW
Weight:	0,15 kg

Criteria

Тип фильтра:	Встроенный фильтр
Наружный диаметр 1 [мм]:	59,5 мм
Выход Ø [мм]:	8 мм
Размер резьбы:	8
Высота [мм]:	162 мм
Общая информация:	сделан из стали сделан из стали
Общая информация:	Пожалуйста, соблюдайте размеры

Показать все Показать меньше

Нетто цена: $3,81 ($3,81 без НДС 0%)

Ваша цена: (-14%) $3,28 ($3,28 без НДС 0%)

	На складе:	0 шт. Рубрики Авто Ремонт Своими руками Авто советы Leave a Comment Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Save my name, email, and website in this browser for the next time I comment
