Ремонт ГАЗ 2705 (Газель) : Система зажигания

Мечта наших отцов и дедов — Волга. Недавно нас посетил мой старый друг на своей любимице ГАЗ 31105. Появившейся посторонний шум со стороны привода ГРМ, а также увеличенный расход и плохая приемистость, приговаривает цепи газораспределительного механизма. Итак, ГАЗ 31105, двигатель 406 — замена цепи ГРМ.

Оговоримся сразу, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше, что бы она была пробковая, герметик высокотемпературный, серый 999 фирмы ABRO, керосин и щетка по металлу, для промывке деталей. Чистый двигатель я видел только у новой Волге. Не зря говорят: «Если у Волге не течет масло, значит его нет». Еще набор ключей и головок с усиленной на 36, шестигранник на 6, много ветоши, растворимый кофе и несколько бутербродов с колбасой. А так же терпение и огромное желание провести данную процедуру самостоятельно, поскольку очень велик соблазн поручить это кому ни будь другому. Прочитав статью до конца, вы поймете почему.

Самое главное, это комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 полный – это его официальное название. В него обязательно должны входить следующие ингредиенты:

  1. Два натяжителя цепи.
  2. Два гидронатяжителя цепи.
  3. Две цепи привода, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
  4. Три успокоителя цепи.
  5. Прокладки крышки цепи верхней и нижней, помпы и крышки гидронатяжителя, а так же две шумоизоляционных.
  6. Звездочки коленчатого и распределительного валов, промежуточного вала ведущая и ведомая с фиксирующей пластиной.

Выглядит он так.

А вот и сам пациент.

Под капотом действительно двигатель ЗМЗ-406.

Смотрите также

Комментарии 22

Датчик коленвала засрало и будет он как попало работать

Там демпфер уже трет об крышку, весь перед в масле, откуда то оно убегает галопом

Ты попробуй потренируйся. Что на видео увидишь?Выход плунжере по пазам менее 1 мм в каждом.Я же на придумал сказку, чтобы сделать описание в 10 строк.

Заряжал ГН без ничего.Нужно только выдвинуть внутренний плунжер из наружного на опред. место, ни больше, ни меньше.Только в одном положении он зафиксируется и не пойдёт вперёд под действием пружины при сборке.А перед уст. колпачка проверяйте это место нажатием на пружину.Пробуйте, и всё получится элементарно.Всего неск. попыток до сборки.Делаю так всегда и не только себе.Чтобы убедиться в правильности сборки наживите колпачёк с пружиной на неск. витков резьбы и стукните рабочей стороной плунжера по верстаку и т.п. разрядите ГН.Проверите, потом снова соберите.Если всё-хоккей, закрутите колпачёк окончательно и осторожно устанавливайте ГН на место.Потом разрядите, как установите на место.

Просто пробовал без ничего это невозможно т.к. Стопорное кольцо находиться внутри и как его подбить? на паз без ничего не посадить! И если у тя это так получается сними видео и покажи всем!

Как то сложно у тебя с натяжителем, ножик или иголка и 5 сек времени

У меня оч легко и у меня 2 секунды и все готово

да почитав и сразу приходят ммысли что далеко и еще дальше держаться таким от техники надо щпонки на валу режет автомат на заводе и если то что написано то на заводе одни дятлы работают почитай мануал для начала

Ты пытался сумничать я читал книгу по этому двигателю и там все так и написано нашел выставления зажигания можно выставить на 4 цилиндр если хочешь

Плохо читал распредвалов как и колено всегда выстлана вливаются только по первому цилиндру и никак по четвёртому поверь кручу их с детства отец крутил и мне передал так что я можно сказать моторист в покалении

Я незнаю как вас учил но вы пытаетесь мне обьеснить что я читал и мне обьесняли мастера я просто сказал что может и такое произойти и что машина хуй заведеться

Ты пытался сумничать я читал книгу по этому двигателю и там все так и написано нашел выставления зажигания можно выставить на 4 цилиндр если хочешь

Читай и флаг тебе в руки

Просто ты пытался сумначать наверное как те люди которые в форда ставят холодный впрыск

Читать дальше: Сервисная книжка автомобиля камаз

проще по-моему по отвертке длинной выставить грм. вставляешь её в свечной колодец первого горшка и крутишь

Каму как удобно

Выкручиваешь свечи а затем тянешь за ремень

Что то я не понял, какое зажигание на 406 вы выставляете, и если выставить 1-й цилиндр в ВМТ, то естественно и 4-й окажится тамже. Если вы выставляете метки ГРМ, то у вас зажигание никогда на 4-й цилиндр не уйдет. И на первом вашем фото, где вы показали точность совпадения метки, могу вас огорчить, эта метка может быть не точной ВМТ, т.к. демпфер имеет свойства со временем проворачиваться по шкиву коленвала в следствии чего верхнюю точку по ней уже не выставить, а самое простое и точное это : на шкиве коленвала от недостающих 2-х зубов, отсчитаете против часовой стрелки 20-й зуб, и пометьте его, и этот самый 20-й зуб надо поставить на против датчика коленвала, это и будет самой точкой ВМТ, и вы нашли на ГРМ своем 3 метки которые надо выставлять, но их там вообще 4 метки должно быть, одна на коленвале, по одной метки на распредвале, т.е. уже три насчитали, и еще одна метка на промвале, хотя если честно я по сей день не пойму зачем она там, я никогда ее не выставлял, а многие даже о ней и не знают.

И у Вас помоему еще на натяжном ролике, крепление лопнутое.

Помню менял прокладку на 406-м и провернуло у меня демпфер шкива. Ну я по отвертке мотор собрал. А про регулировку зажигания не слыхал никогда.

Что то я не понял, какое зажигание на 406 вы выставляете, и если выставить 1-й цилиндр в ВМТ, то естественно и 4-й окажится тамже. Если вы выставляете метки ГРМ, то у вас зажигание никогда на 4-й цилиндр не уйдет. И на первом вашем фото, где вы показали точность совпадения метки, могу вас огорчить, эта метка может быть не точной ВМТ, т.к. демпфер имеет свойства со временем проворачиваться по шкиву коленвала в следствии чего верхнюю точку по ней уже не выставить, а самое простое и точное это : на шкиве коленвала от недостающих 2-х зубов, отсчитаете против часовой стрелки 20-й зуб, и пометьте его, и этот самый 20-й зуб надо поставить на против датчика коленвала, это и будет самой точкой ВМТ, и вы нашли на ГРМ своем 3 метки которые надо выставлять, но их там вообще 4 метки должно быть, одна на коленвале, по одной метки на распредвале, т. е. уже три насчитали, и еще одна метка на промвале, хотя если честно я по сей день не пойму зачем она там, я никогда ее не выставлял, а многие даже о ней и не знают.

И у Вас помоему еще на натяжном ролике, крепление лопнутое.

если не выставить пром вал по метке то мотор будет работать но не очень.и не получится выставить распред валы по меткам

а какое соотношение зубов между коленвалом и этим промвалом, мне интересно через сколько оборотов метки опять совпадут на них ?

Из этого видео ролика вы узнаете как правильно установить зажигание на 406 моторе автомобиля Газель. В некоторых случаях есть некоторые нюансы правильной установке меток ВМТ на механизме ГРМ.

В данном же случае рассматривается классическая установка зажигания в двигателе ЗМЗ 406 на Газели когда с цепями и распредвалами все в порядке.

Ищем сразу метку на коленвале (на видео отчетливо видно её местонахождения). Затем устанавливаем распредвалы по метка (маленькие дырочки в звездах валов должны установлены по краю головки блока).

Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Диагностируем систему управления двигателей ЗМЗ-406, 405, 409

Светящийся на панели приборов контур двигателя — знак беды. Но этот же огонек освещает и путь к устранению неисправности. Бытует мнение, что определить и устранить неполадки в микропроцессорной системе управления работой двигателя под силу только специалисту с дорогостоящим диагностическим оборудованием. Но на то она и «Волга», чтобы, несмотря на электронную начинку, к ней можно было руки приложить. Задача облегчается тем, что в электронный блок управления встроена функция самодиагностики — это проверка цепей всех элементов, продолжающаяся непрерывно с момента включения зажигания и до его выключения. Обнаружив неисправность, которая то возникает, то пропадает, блок информирует водителя коротким включением сигнализатора. Если частота неисправности больше двух раз в минуту, то блок, согласно «зашитой» в его памяти программе, присваивает ей двух- или трехзначный код и запоминает его. Если поломка серьезная, требующая вмешательства извне, то лампа сигнализатора, вспыхнув, не погаснет. Итак, блок управления «засветил» неисправность, но как узнать, что именно случилось?

Меняя вышедшую из строя деталь, не пытайтесь силой сорвать ее с разъема. Предварительно шилом или тонкой отверткой поддеваем усики пружинной защелки и только после этого отключаем разъем (фото 3). Система самодиагностики не панацея, она только сравнивает получаемые от периферийных устройств сигналы с эталонными, хранящимися в ее памяти. А поэтому возможно, что какой-либо датчик, указанный бортовым компьютером как испорченный, окажется исправным, а неполадки вызваны окислившимися контактами его разъема или где-то перебитым проводом. Система не обнаружит и механических поломок. Как говорится, на самодиагностику надейся, но сам не плошай. Поэтому знать порядок проверки датчиков и других устройств системы отнюдь нелишне.

Подсоединив к выводам катушки датчика вольтметр, проносим жало отвертки вблизи его сердечника. Скачок напряжения на приборе подтвердит исправность датчика (фото 4).

На короткое время замыкаем контакты. Если напряжение подскочило (максимум — до 8 В), а платиновая нить разогрелась докрасна — датчик исправен (фото 8).

Исправный датчик должен реагировать на отвертку, поднесенную к его торцу, коротким включением светодиода (фото 10).

Подсоединяем к выводам датчика вольтметр. Неисправный датчик не откликается на постукивания скачками напряжения (фото 11). Лёгкое постукивание не нанесёт вреда датчику.

Измеряем сопротивление между выводами «1» и «2» , которое у исправного датчика составляет 2 кОм. Замеряем сопротивление на выводах «2» и «З» (фото 12). В закрытом положении дроссельной заслонки оно должно быть в пределах 0,7-1. 38 кОм, а в открытом — 2.6 кОм.

Подводим напряжение от аккумуляторной батареи к выводам форсунки. Услышали отчетливый щелчок — форсунка открылась, нет — меняем полярность. Если опять не сработала — неисправна, придется ее заменить (фото 13).

Измеряем сопротивление низковольтной обмотки катушки зажигания, которое должно быть 0,4-0.5 Ом (фото 14). Определяя столь малые величины, необходимо учитывать внутреннее сопротивление омметра (обычно 0,3-0,4 Ом. В этом легко убедиться, замкнув щупы прибора). Сопротивление вторичной обмотки большое 5-7 кОм. Исправные высоковольтные провода первого и второго цилиндров покажут на приборе не более 1000 Ом, а третьего и четвертого — не более 900 Ом. Сопротивление наконечников не должно превосходить 5,6 кОм.

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

  1. Впуск топливной смеси в камеру сгорания.
  2. Такт сжатия.
  3. Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
  4. Выпуск отработанных газов.

Читать дальше: Из чего сделать трафарет

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Читайте

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Установка зажигания 406 двигателя автомобиля

Старина прям мастер)))))))))))

ГАЗЕЛЬ — установка расспредвалов по меткам

Новый метод с доработкой Хочешь больше видео уроков?

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Где расположена цепь?

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

  1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
  2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше – бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.

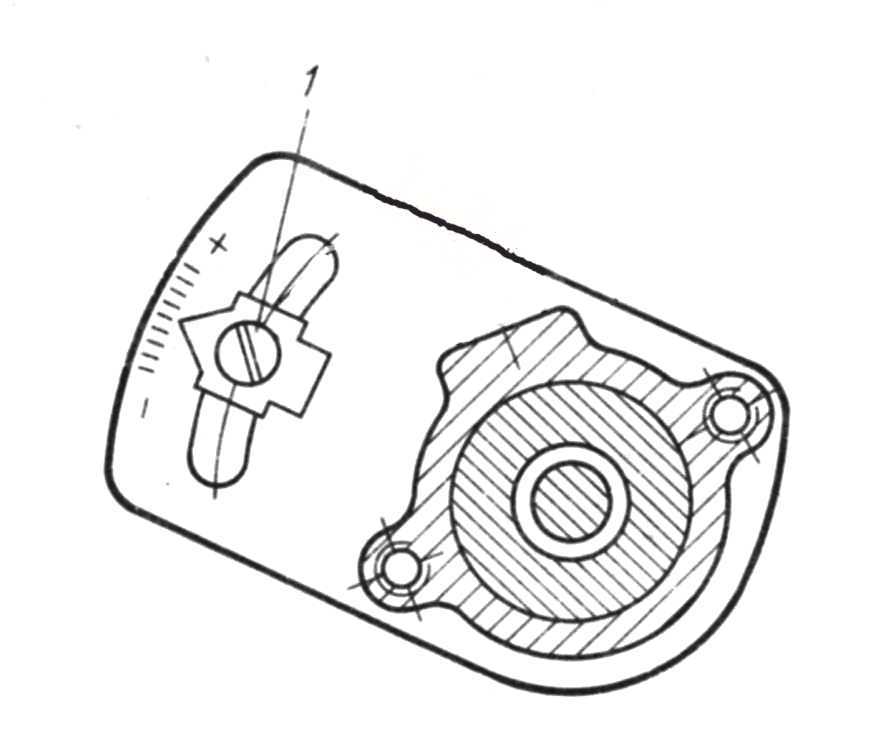

  3. Теперь понадобится гаечный ключ на 10 – с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
  4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
  5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
  6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов – двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправностей в механизме газораспределения можно выделить:

  • существенное падение мощности мотора;
  • появление хлопков в коллекторах впуска и выпуска;
  • снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Регулировка зажигания.

После пуска двигателя надо отрегулировать угол опережения зажигания. Существует два способа регулировки, при помощи стробоскопа и на слух при движении.

При регулировке зажигания при помощи стробоскопа контролируется момент возникновение искрового разряда и совмещение меток верхней мёртвой точки цилиндра. Установка момента зажигания стробоскопом является точной, но рассчитано на эталонный двигатель и качественный бензин. Поэтому, как показала практика, лучше устанавливать момент зажигания на слух при движении автомобиля.

Для установки на слух на прямом ровном участке дороги при скорости 40 км/час. производится резкое нажатие на педаль газа. При резком нажатии должен быть слышен непродолжительный металлический стук в двигателе. Обычно в этом случае говорят Стук поршневых пальцев, но на самом деле это стук юбки поршня о стенки цилиндра при движении поршня вверх когда произошло сгорание топлива и давление на дно поршня избыточное.

Если стук отсутствует зажигание позднее, при продолжительном стуке раннее. Эта регулировка рекомендуется после каждой дозаправки, ввиду несоответствия фактического октанового числа заявленному.

Инструменты для замены цепи ГРМ

Прежде чем установить на двигателе ЗМЗ-406 метки ГРМ, нужно подготовить необходимый набор инструментов:

  1. Головки и трещотка.
  2. Накидные и рожковые ключи.
  3. Шестигранники.
  4. Ключ динамометрический.
  5. Зубило и молоток.
  6. Съемники с двумя или тремя лапами.

Обязательно все резьбовые соединения, которые покрылись пылью, ржавчиной, грязью, необходимо обработать проникающей смазкой – это позволит намного быстрее произвести разборку узлов.

Слив антифриза из системы

Сначала приготовьте емкости, в которые нужно будет слить жидкости. Первым делом опустошаете систему охлаждения – антифриза должно быть довольно много, примерно 10 литров. Чтобы слить антифриз, нужно выкрутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только выкрутите пробку, напор будет очень сильный, по мере снижения уровня он будет уменьшаться. Желательно применять широкую емкость, чтобы не потерять жидкость. Чтобы антифриз сливался быстрее, нужно выкрутить на расширительном бачке пробку, повысив в системе давление.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

  1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
  2. Демонтируйте все патрубки, ослабив хомуты крепления.
  3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
  4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
  5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
  6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
  7. Снимаете крыльчатку и муфту.
  8. Снимаете жидкостный насос.
  9. Отключаете и демонтируете датчик на коленчатом валу.
  10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Читать дальше: Оставить машину в залог

Теория

Все 16-клапанные двигатели отличаются одной особенностью – необходимо ОЧЕНЬ точное выставление фаз. Для этой операции необходимо два инструмента – индикатор ВМТ и фазометр. Иногда на сайтах встречается народное название – транспортир для распредвалов. Для более сложных настроек и совсем нестандартных распредвалов подобные инструменты уже не прокатывают. Необходима работа с тремя индикаторами. Но мы говорим о стандартном двигателе. В вариантах Евро-0 и Евро-2, все можно было настроить вообще без приборов, но это не наши методы работы. Как говорил герой одного фильма: работа проделана большая, но так дальше продолжаться не может. Когда я начинал работать с двигателями данного семейства, честно говоря не ожидал, что они окажутся такими капризными в настройке, особенно в модификация евро-3, евро-4. Самая популярная операция на сегодняшний день, как я ее называю, это тюнинг-лайт. Комплекс работ в себя включает: замену гидрокомпенсаторов, свечей, роликов, ремня и правильная установка распредвалов змз 406, 405, 409.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

  1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
  2. Извлекаете корпус натяжителя.
  3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
  4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
  5. Снимите успокоитель цепи.
  6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
  7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
  8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.

Установка момента зажигания ГАЗ-2705 с двигателем 402

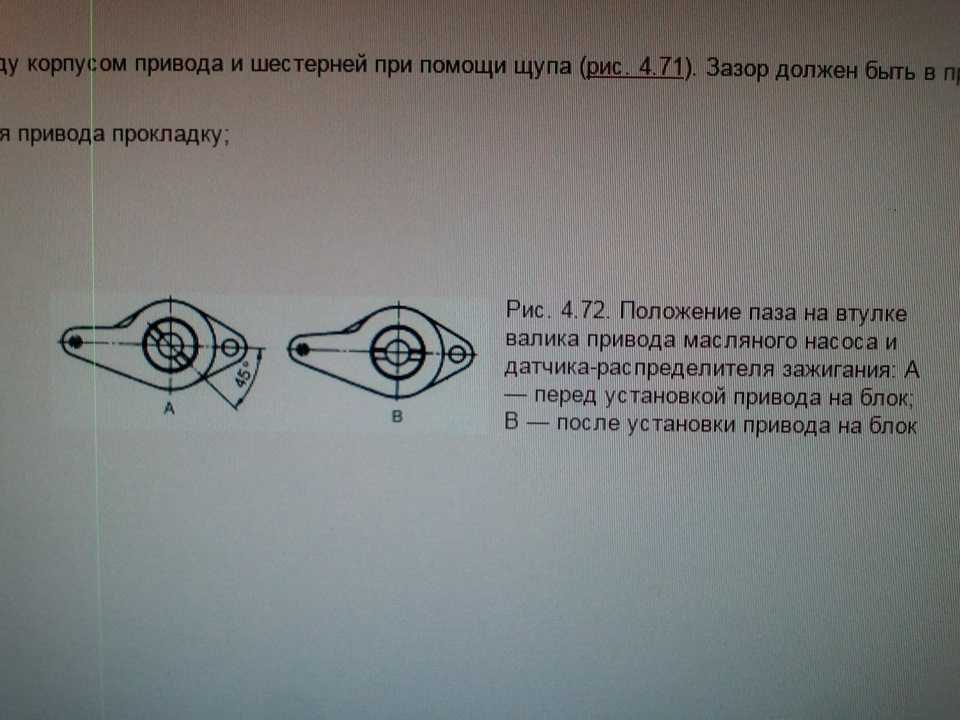

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908. 3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.
Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор*.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

  1. Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
  2. Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
  3. Успокоители цепи – при малейших повреждениях установите новые элементы.
  4. Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

  1. Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
  2. Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
  3. Установите успокоитель, но не спешите затягивать болты его крепления.
  4. Смажьте чистым моторным маслом нижнюю часть цепи.
  5. Наденьте цепь на шестерни – коленчатого вала и ведомую.
  6. Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
  7. Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
  8. Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов – 22/2,5 Н*м.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

  1. Снимите шестерню с выпускного распределительного вала.
  2. Наденьте на нее цепь.
  3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
  4. Убедитесь, что штифты вошли в отверстие на шестерне.
  5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
  6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
  7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129 Н*м. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
  8. Затяните храповик.
  9. Установите крышку головки блока. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Н*м.
  10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Проверка и замена катушек зажигания ЗМЗ-405

Электронный блок, обрабатывая данные, полученные от датчиков системы, управляет работой двух катушек зажигания, подавая на них импульсы низкого напряжения. Искрообразование происходит одновременно в двух цилиндрах: первом и четвертом или втором и третьем.

Катушка зажигания это трансформатор, преобразующий импульсы низкого напряжения, поступающие от блока управления в первичную обмотку, в высоковольтное напряжение во вторичной обмотке.


Рис. 1

Катушки — двухвыводные моделей 3012.3705 или 406.3705.

Их неисправности чаще всего объясняются перегревом или межвитковым замыканием, вследствие работы с недопустимо большими зазорами у свечей зажигания или в местах соединения высоковольтных проводов.

Двигатель ЗМЗ 402: характеристики, особенности, тюнинг

Одним из самых легендарных моторов Советского союза остается — двигатель ЗМЗ 402 (сокращенно — дв. 402). Изготовитель силового агрегата — ООО «Заволжский моторный завод», именно от этого двигатель получил такое название — ЗМЗ 402. Еще одной модификацией стал ЗМЗ 24Д, но он не прижился в связи с частыми ремонтами и дорогим обслуживанием.

История

Разрабатывался он не менее легендарным конструктором Гарри Вольдемаровичем Эвартом специально для Волги. Этот силовой агрегат должен был прийти на смену устаревшего мотора ГАЗ-21. В последующей разработке был сделано много модификаций, таких как — ЗМЗ-24Д и ЗМЗ 4021.

Еще этот мотор называют ЗМЗ 24, поскольку изначально он предполагался для установки тольку на 24-ю Волгу, но как показала практика и история, движок получил достаточно широкое распространение на другие модели автомобилей.

Мотор ЗМЗ 24Д имел улучшенные характеристики охлаждения, которые снижали расход горючего.

Но, эта серия двигателей прервалась в 1972 году, поскольку ремонт силового агрегата обходился слишком дорого.

Впоследствии ВОЛГА получила всего два силовых агрегата — ЗМЗ 402 и ЗМЗ 402.1. Но, как показывает практика, использование силовых агрегатов ЗМЗ 24 и ЗМЗ 24Д дошли до нашего времени, и на некоторых автомобилях 24-й серии еще можно встретить такие моторы.

Технические характеристики и описание

Волговский мотор считался в Союзе одним из самых надежных. Несмотря на высокий расход, 402 двигатель полюбился многим автомобилистам. Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

НаименованиеХарактеристика
ИзготовительЗМЗ
МодельЗМЗ 24, ЗМЗ 24Д
МодификацииЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора		Бензиновый
Тип впрыскаКарбюратор
Конфигурация4-цилидровый рядный продольный ДВС
Мощность двигателя95 л. с.
Количество цилиндров4
Количество клапанов8
Диаметр поршня92 мм
Ход поршня92 мм
ОхлаждениеЖидкостное
Материал блока и головкиАлюминий
Ресурс300 000 км
Порядок работы цилиндров1-2-4-3
Система зажиганияКонтактная или бесконтактная

Видео

Видеоматериал расскажет о двигателе ЗМЗ 402, а также поведает о некоторых тонкостях и нюансах капитального ремонта

Применяемость мотора

Как уже упоминалось, мотор ЗМЗ 402 могу устанавливаться не только на легковой автомобиль Волга, но и на ряд аналогичных транспортных средств. Довольно широко ЗМЗ 402 устанавливался на УАЗ. Часто можно встретить УАЗ 469 с волговским двигателем. При этом мотор устанавливался на автомобиль с завода изготовителя. Это связно было с тем, что в период перехода с устаревшего ДВС УМЗ 417 на УМЗ 421.

В этот момент двигатель УАЗ переживал не лучшие времена и руководством завода было решено временно заменить Ульяновские моторы на аналогичные — Заволжского завода. Как показала практика и эксплуатация, УАЗ 402 смог выдержать все положенные нагрузки. Но, с выходом Ульяновского 421 мотора все радикально поменялось, и было решено отказаться от использования ЗМЗ.

Еще один яркий представитель, который получал данные силовые агрегаты — стала Газель. На первых моделях малотоннажного грузового автомобиля ГАЗ, можно встретить двигатель ЗМЗ 24. Уже позже, с разработкой и внедрением заводских инноваций устанавливался двигатель 4021. Газель с мотором ЗМЗ 402 выпускалась достаточно долго, пока заводом изготовителем не начал внедряться 405 и 406 силовой агрегат.

С появлением новых типов двигателя ситуация на заводе ГАЗ, не поменялась радикально и Газель с 402 двигателем выпускалась еще до 1997 года. Но, после замены кузова на новый образец, все-таки руководство ГАЗ решило на новые автомобили устанавливать только 405 и 406 моторы, а также их модификации. Так, кончилась эпоха использования автомобиля Газель с силовым агрегатом ЗМЗ 402.

Тюнинг

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.

Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Следующим этапом становиться проточка коленчатого вала и установка вкладышей спортивного типа. Таким образом, еще больше можно уменьшить вес мотора, что позволит набирать скорость быстрее.

Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.

Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.

Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.

На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.

Техническое обслуживание

Как правильно обслужить свой Волговский мотор? Очень редко в интернете можно найти достоверную информацию о техническом обслуживании ЗМЗ 402. В свою очередь, были найдены технические карты завода изготовителя о правильном обслуживании мотора. Итак, распишем, как проводиться ТО для 24-ки:

  1. 1000 км: замена масла и масляного фильтра.
  2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
  3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
  4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
  5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
  6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Ремонт и основные проблемы

Двигатель ЗМЗ 402 и его модификации достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, поэтапный процесс капитального ремонта ЗМЗ 402.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опресовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твердости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдается на последующую обработку. То же самое ждет и блок цилиндров. Гильзы промеряются и определяется ремонтный размер поршней.

Опресовка ГБЦ ЗМЗ 402 — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подается горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить.

Поскольку деталь сделана с алюминия, то применяется аргонная сварка. В гаражных условия, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддается переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому, при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Интересные факты

Двигатель ЗМЗ 402 получил довольно широкое распространение не только на территории Союза и СНГ, но и в Прибалтике, а также Германии. Так, силовой агрегат устанавливался на такие знаменитые модели, как Мерседес Бенц 302 и 115.

Похожими можно назвать двигатели, которые устанавливались на автомобили: Plymouth Valiant (1967–1976), Dodge Dart (1967–1976), Dodge Aspen и Plymouth Volaré (1976–1980), Chevrolet Nova (1967–1974), Ford Falcon (1962–1991), Volvo 140/240 (1967–1993), Mitsubishi Debonair (1964–1986).

Вывод

Как видно двигатель ЗМЗ 402 был очень популярным для установки на другие автомобильные марки. Так, силовой агрегат от Волги ставился на УАЗ, Газель и даже Мерседес Бенц. Мотор 402 модели стал достаточно популярным за счет свой надежности.

Если правильно обслуживать силовой агрегат, то ресурс его может быть до 500 000 км пробега.

В ремонте и тюнинге двигатель показал себя достаточно простым и пригодным. Поэтому, ЗМЗ 402может считаться одной из легенд СССР.

порядок и схема зажигания, регулировка и настройка замка

01.06.2022
