Как проверить коммутатор на работоспособность

Катушка зажигания — один из главных блоков в системе управления бензиновыми двигателями внутреннего сгорания. Ее неисправность непременно приводит к отказу запуска двигателя. Компьютерная диагностика далеко не всегда может определить неисправность катушки. Основное назначение катушки зажигания — преобразование низковольтного электрического импульса, поступающего от прерывателя, усилителя зажигания коммутатора или блока управления двигателя в высоковольтный импульс, необходимый для выработки искры в свече зажигания. Свеча зажигания имеет одно-, двух- либо трехлепестковый зазор электрического пробоя расстоянием от 0,4 до 1,1 мм в зависимости от характеристик двигателя. Считается, что в воздушной среде для образования электрической искры между двумя проводниками необходим импульс не менее 6 килоВольт на 1 миллиметр зазора.

Поиск данных по Вашему запросу:

Как проверить коммутатор на работоспособность

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Проверка и замена коммутатора зажигания ВАЗ 2107
• Как проверить катушку зажигания?
• Хочу проверить работоспособность коммутатора
• Проверка электронной системы зажигания
• проверить коммутатор
• Как проверить катушку зажигания

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить коммутатор ГАЗ. Простой способ.

Проверка и замена коммутатора зажигания ВАЗ 2107

Катушка зажигания предназначена для создания высокого напряжения, которое в дальнейшем используется свечой для образования искры.

Поэтому ее исправная работа необходима для нормального функционирования системы зажигания. По сути катушка является небольшим трансформатором, на первичную обмотку которой приходит стандартные 12 В от аккумулятора, а выходит напряжение в несколько кВ. Она используется во всех системах зажигания — контактной , бесконтактной и электронной.

Причины выхода из строя катушки типичны. Как правило, это обрыв провода, повреждение изоляции, механические деформации. Далее мы с вами рассмотрим признаки неисправности и методы диагностики катушки зажигания.

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной соответственно, низкого и высокого напряжения. Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет Естественно, что используемый здесь провод гораздо меньшего диаметра. Таким образом обеспечивается отвод полученного высокого напряжения. Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом оно не только охлаждает систему, но и является изолятором.

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении.

В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа. Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель как в классических системах , а непосредственно на свечи зажигания.

Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина. Еще один тип катушки — двухвыводная.

Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0, Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра , поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке. Однако перечисленные признаки также могут свидетельствовать и о других неисправностях, в частности, со свечами зажигания.

Но при появлении хотя бы одной из них нужно выполнить диагностику катушки катушек зажигания. Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:. Далее рассмотрим методы диагностики катушек.

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку. Из недостатков же стоит отметить трудоемкость и неточность, поскольку причинами обнаруженных неисправностей может быть вовсе не катушка зажигания. Для выполнения диагностики вам понадобится свечной ключ, заведомо исправная свеча и плоскогубцы. Для начала визуально проверьте целостность изоляции высоковольтной проводки. Начиная свечами зажигания и заканчивая катушкой.

При этом зажигание должно быть отключено ключ находиться в положении 0. В случае, если с изоляцией все в порядке, алгоритм дальнейших действий будет следующим:.

Если у вас нет заведомо рабочей запасной свечи, вы можете выкрутить любую свечку из двигателя.

Для этого отсоедините ее и воспользуйтесь свечным ключом. В этом случае можно проверить катушку на всех имеющихся свечах. Тем самым вы заодно проверите состояние свечей зажигания.

В случае, если в двигателе установлены индивидуальные катушки, то проверить их можно, переставляя на другие свечи. При этом проводку лучше не трогать, чтобы не повредить ее целостность. Процесс проверки катушки с помощью такого самодельного устройства достаточно прост.

На время смены тестируемых катушек двигатель необходимо глушить и запускать потом заново. Изначально с помощью поршня нужно выставить минимальный зазор между проволокой на поршне и электродом 1…2 мм. И путем регулирования расстояния от проволоки на поршне до электрода на свече визуально смотреть на процесс появления между ними искры. Обычно искра при таких испытаниях должна появляться при расстоянии между электродами от 1…2 мм до 5…7 мм.

Главное, о чем можно точно судить при таких испытаниях — сравнение состояния разных катушек по цилиндрам. Если имеет место неисправность или пробой — это будет видно по длине искры по сравнению с более-менее исправными катушками. Еще один популярный метод проверки заключается в измерении значения сопротивления изоляции проводов в обмотках катушки. Для этого вам понадобится мультиметр, способный измерять сопротивление. Катушку зажигания лучше демонтировать с автомобиля, чтобы работать было удобнее.

Процедура замера несложна. Главное знать, где расположены выводы первичной и вторичной катушек, так как измерять сопротивление необходимо проверить на них обеих. Два щупа мультиметра попарно подсоединяют касаются к выводам первичной обмотки. Значение сопротивления должно находиться в пределах 0, Аналогичную процедуру необходимо провести и со вторичной катушкой. Однако тут диапазон значений будет другим — от 6 до 15 кОм аналогично информацию уточняйте в справочной литературе.

Если значение будет мало, значит, в обмотке повредилась изоляция, и вы имеете дело с коротким, скорее всего межвитковым, замыканием. Если же сопротивление слишком велико, то это означает, что провод обмотки оборвался и нет нормального контакта. В любом случае необходимо выполнять ремонт, то есть перематывать обмотку. Однако в большинстве случаев лучше попросту заменить катушку зажигания , так как этот способ избавит вас от лишних хлопот и затрат.

Это касается практически любого автомобиля, ведь стоимость ремонта будет превышать цену самой катушки. Если вы имеете дело с индивидуальными или двухвыводными катушками, то здесь дело обстоит несколько иначе. Значение на первичной обмотке должны быть аналогичными. Если на машине установлена катушка с четырьмя выводами, то проверку нужно делать на всех выводах.

Также учтите, что при измерении сопротивления на вторичной обмотке важно учитывать полярность. Самый профессиональный метод проверки катушки — воспользоваться осциллографом. Только он способен дать полную информацию о состоянии системы зажигания, и в частности, катушек зажигания. Поэтому в сложных случаях имеет смысл воспользоваться электронным осциллографом и дополнительным программным обеспечением. Особенно это актуально когда имеет место так называемое межвитковое замыкание на катушках вторичного напряжения с высоким напряжением.

Проверка зажигания осциллографом. Проверка системы зажигания осциллографом позволяет выявить неисправность конкретного узла или просто прдиагностировать состояние по импульсах осциллограммы. Если с помощью осциллографа снять график значений рабочих напряжений в динамике видно на рисунке , то по нему можно понять, что причиной возможных описанных выше неисправностей будет именно катушка зажигания. Дело в том, что при возникновении межвиткового замыкания во вторичной катушке уменьшается энергия, которая могла бы потенциально запастись в этой самой катушке, а это, в свою очередь, приводит к уменьшению времени горения искры, то есть, пропускам воспламенения.

Особенно это заметно при резком нажатии на педаль акселератора. Проверить катушку зажигания совсем несложно. Это может сделать любой, даже начинающий, автолюбитель.

Самый простой и эффективный метод — измерение сопротивления изоляции на первичной и вторичной обмотках. Для этого лучше снять катушку для удобства проведения работы. Помните, что при выявлении неисправности редко имеет смысл проводить ремонт, в частности, перематывать одну или вторую обмотки. Гораздо проще купить и заменить новую катушку зажигания целиком.

Автор измерял сопротивление обмоток катушки зажигания ,а не сопротивление изоляции. Сопротивление изоляции измеряется не мультиметром с выходом напряжения 3 вольта ,а мегаометром с подачей напряжения вольт между обмоткой и изоляцией катушки.

Как проверить катушку зажигания?

Проверка системы зажигания необходима при диагностике неисправностей автомобильного двигателя. Например, в таких ситуациях, когда двигатель не запускается , запускается и глохнет, неустойчиво работает на холостом ходу, присутствуют провалы в его работе. Следует отметить, что аналогичные неисправности возможны и при проблемах с карбюратором и с самим двигателем. Общая проверка системы зажигания. Основным показателем нормальной работы системы зажигания является наличие устойчивой искры между электродами свечей зажигания.

проверки катушки зажигания мультиметром Катушка зажигания является неотъемлемой частью системы пуска автомобиля. Без нее добиться старта .

Хочу проверить работоспособность коммутатора

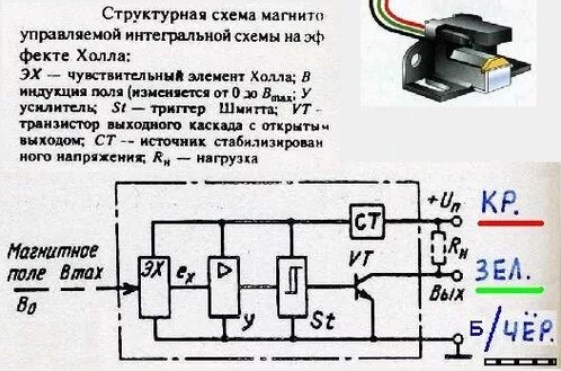

Начинающие автолюбители, которым многие термины пока непонятны. Обычно коммутатор ВАЗ располагается в подкапотной части автомобиля, чаще на правом брызговике, рядом с датчиком Холла и катушкой зажигания. Чтобы иметь представление, как выглядит данный гаджет, и что стоит искать, можете посмотреть фото коммутатора на нашем интернет — портале. В схеме коммутатора заложена возможность автоматического прерывания подачи тока через бобину системы зажигания при заглушенной силовой установке, но включенной системой. Это электронное устройство трансформирует директивные сигналы датчика бесконтактного типа в электрические импульсы, приходящие на обмотку первичного типа бобины. Здесь мы рассмотрим, как проверить коммутатор на ВАЗ с целью его дальнейшего использования. Необходимая проверка коммутатора осуществляется в случае подозрения на дефекты этого электронного устройства с использованием приборов — осциллографа и импульсного генератора сигналов прямоугольной конфигурации.

Проверка электронной системы зажигания

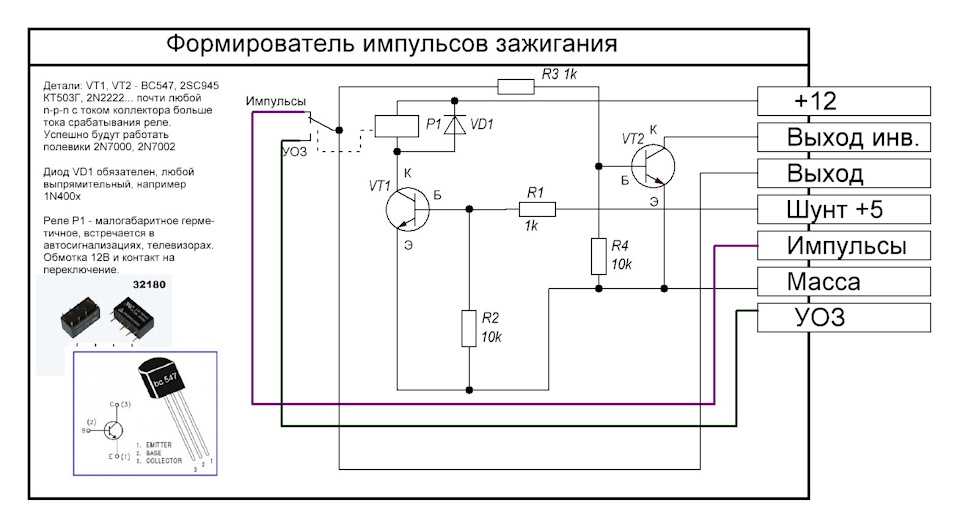

Диагностика бесконтактного зажигания карбюраторных ВАЗ. Часть первая: двигатель не заводится. Часть вторая — двигатель заводится, но работает неудовлетворительно. Необходимые предварительные условия: 1 двигатель исправен; 2 совпадают метки коленвала и распредвала; 3 бензин и воздух поступают во всасывающий коллектор из карбюратора; 4 нет преград отходу выхлопным газам ничья «добрая рука» не воткнула в глушитель картошку ; Шаг первый: проверка наличия искры с катушки зажигания.

Проверить работоспособность этих настроек используя утилиту ping. Не пингуется.

проверить коммутатор

Среди всего разнообразия деталей автомобиля существует много элементов, от исправности которых зависит нормальная работа силового агрегата. Одной из них является небезызвестный коммутатор, являющийся составляющей частью электрооборудования. Основное его предназначение заключается в обеспечении нормального функционирования бесконтактной системы зажигания , поэтому в случае поломки элемента проблем с запуском двигателя не избежать. В большинстве ситуаций этот узел отличается надежностью и износостойкостью, но иногда и с ним случаются неприятности. Проблемы в работе коммутатора являются одной из наиболее распространенных причин рабочих сбоев силового агрегата конечно, при условии, что с топливной системой все в порядке.

Как проверить катушку зажигания

Задача системы зажигания ВАЗ — формирование искры, которая воспламеняет воздушно-топливную смесь в цилиндрах. На более современных автомобилях устанавливается бесконтактная система зажигания, где за искрообразование отвечает коммутатор зажигания ВАЗ Неисправности коммутатора сказываются на эффективности и работоспособности всей системы зажигания и автомобиля в целом. Поэтому не лишнем будет узнать о том, как проверить коммутатор ВАЗ и заменить его, если в этом есть необходимость. Бесконтактная система зажигания отличается тем, что электрический импульс, подаваемый на катушку катушки , формируется не контактом прерывателя, установленным в трамблере, а коммутатором. Электронная схема последнего подает искру в цилиндры с оптимальным временем опережения, основываясь на данных о текущем режиме работы двигателя и положении коленвала в каждый конкретный момент. Коммутатор способен выдерживать физические нагрузки, вибрацию и температурные перепады в широком диапазоне.

Сегодня вы узнаете о неисправностях катушки зажигания, о том как проверить катушку, а также как заменить катушку зажигания на ВАЗ.

Их причины обычно связаны с качеством производства узлов, которые отвечают за искрообразование. Система зажигания СЗ служит для создания импульсного напряжения и своевременного воспламенения горючей смеси в камерах сгорания силового агрегата. Она является основной частью системы энергообеспечения автомобиля. Его особенностью являлся процесс образования электрического импульса при помощи группы контактов, размещённой в распределителе.

Очевидно, что машина заглохла. При попытке завести машину, стартер крутит, но ничего не происходит. И весь день насмарку! Или есть другой вариант.

Друзья, сильно не обольщайтесь.

Катушка зажигания является неотъемлемой частью системы пуска автомобиля. Без нее добиться старта мотора не получится, тогда как запустить двигатель без аккумулятора реально, который также играет важную роль в формировании первой искры. Катушка зажигания устроена довольно просто, но даже она может придти в негодность при различных неисправностях автомобиля или из-за заводского дефекта. При этом на пуске двигателя работа катушки зажигания не ограничивается, и если она вышла из строя, когда мотор уже заведен, это приведет к его полной остановке. Проверка катушки зажигания мультиметром — это верный и простой способ определить исправность агрегата и необходимость его замены.

Катушка считается одним из основных узлов системы зажигания автомобиля. В отдельных ситуациях после остановки двигателя по причине поломки бобины автомобиль и вовсе перестаёт двигаться. Вот почему любому автолюбителю необходимо точно знать, как проверить катушку зажигания мультиметром.

Как проверить коммутатор автомобиля самостоятельно

Автор: Сочи Авто Ремонт

Рубрика: Электрика

Предназначение автомобильной системы зажигания заключается в создании искры, которая в свою очередь воспламеняет ТВС и обеспечивает эффективную работу двигателя. Система зажигания включает несколько достаточно сложных компонентов и коммутатор – это один из них. Как самостоятельно проверить коммутатор автомобиля?

Рассмотрим для чего он нужен, как проверяется и когда его необходимо менять.

Устройство и принцип действия

Коммутатор – относится к электрической системе транспортного средства. Он предназначен для того, чтобы система зажигания нормально выполняла свои функции.

Это устройство крепится внутри пространства под капотом. Оно достаточно надежно и может работать в условиях с высокими нагрузками и сильными вибрациями. Это имеет важное значение, так как коммутатор содержит внутри электронную начинку, чувствительную к внешнему воздействию.

Коммутатор основан на обычной схеме L 497, управляющей транзистором типа «N-P-N». Водитель имеет возможность для установки нужного времени задержки на этой схеме, правильность которого прямо влияет на качество холодного пуска силового агрегата.

Четкая настройка позволяет добиться увеличения частоты, с которой вращается коленвал, исключить провалы и обеспечить хорошую тягу.

Главные характеристики коммутатора, следующие:

• диапазон поддерживаемых напряжений 6-16 В;
• напряжение – 13,5 В;
• постоянное создание искры, при вращении коленвала на 20-7000 об/мин;
• ток 7,5-8,5 А.

По каким признакам определить поломку коммутатора

Как самостоятельно проверить коммутатор? Исчезновение искры – это самый основной признак, показывающий что, коммутатор вышел из строя. При этом возникают проблемы при пуске двигателя, он начинает периодически глохнуть и работает с перебоями.

Однако не следует сразу же торопиться,его менять. Нужно убедиться, что причина потери искры заключается именно в проблемах с коммутатором, а не в других неисправностях.

Если диагностика показала, что виновником сбоев все-таки является коммутатор, нужно проверить его работу. Именно с этим у многих и возникают проблемы, так как коммутатор имеет сложную конструкцию.

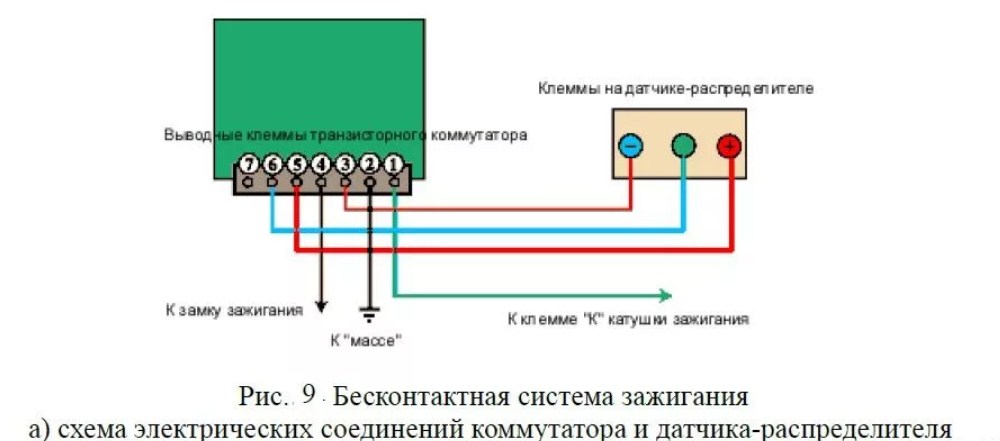

Как самостоятельно проверить коммутатор

Многие автовладельцы не хотят заниматься проверкой коммутатора и заменяют неисправный узел новым. У этого варианта есть определенные преимущества. Прежде всего, это нужно тратить свое время на диагностику, нужно только поставить новый прибор. Кроме того, это помогает сразу выяснить, действительно ли причина плохой искры, связана с ним.

На самом деле, чтобы проверить коммутатор требуется всего 2-3 минуты и ее можно выполнить самостоятельно, прямо в гараже. Для этого потребуется лишь контрольная лампа (12 В) и стандартные ключи. Чтобы проверить коммутатор, необходимо выполнить следующие действия:

1. Первым делом нужно отключить аккумулятор, чтобы избежать случайного замыкания откручиваемых проводов.
2. Ключом на «8», следует открутить гайку и отсоединить провод, маркированный символом «К» с катушки. Его распознать несложно, он окрашен коричневым цветом и подходит к зажиму на коммутаторе обозначенному “1”;
3. Отсоединенный провод посредством контрольной лампы, следует соединить с зажимом катушки зажигания маркированным «К», затем подключить АКБ;
4. Теперь следует включить стартер и следить за поведением лампочки. Коммутатор работает исправно, если она начинает мигать. Если же лампочка не загорается, значит, устройство следует заменить.

Как самостоятельно проверить коммутатор мы рассказали. Если имеются сомнения в работе этого узла, то лучше проверить его в автосервисе, с помощью специализированного стенда. Это поможет не только выяснить работает устройство или нет, но также узнать продолжительность импульсов.

Удачи!

Понравилась статья? Поделись с друзьями в соц.сетях!

Что такое сетевой коммутатор и как он работает?

Мнение

Коммутаторы

соединяют сегменты сети, обеспечивая полнодуплексную связь, ценные данные о производительности сети и эффективное использование пропускной способности сети.

Кит Шоу

Соавтор, Сетевой мир |

Мартин Уильямс/IDGNS

Современные сети имеют решающее значение для любого предприятия. Сети доставляют бизнес-приложения, мультимедийные сообщения и ключевые данные конечным пользователям по всему миру. Фундаментальным элементом, общим для сетей, является сетевой коммутатор, который помогает подключать устройства для совместного использования ресурсов в локальной сети (LAN).

Что такое сетевой коммутатор?

Сетевой коммутатор — это физическое устройство, которое работает на канальном уровне модели взаимодействия открытых систем (OSI) — уровне 2. Он принимает пакеты, отправленные устройствами, подключенными к его физическим портам, и перенаправляет их на устройства, для которых предназначены пакеты. Коммутаторы также могут работать на сетевом уровне (уровень 3), где происходит маршрутизация.

Коммутаторы являются распространенным компонентом сетей, основанных, среди прочего, на Ethernet, Fibre Channel, асинхронном режиме передачи (ATM) и InfiniBand. Однако сегодня большинство коммутаторов используют Ethernet.

Как работает сетевой коммутатор?

Как только устройство подключается к коммутатору, коммутатор записывает свой адрес управления доступом к среде (MAC) — код, встроенный в карту сетевого интерфейса (NIC) устройства. Сетевая карта подключается к кабелю Ethernet, который подключается к выключатель. Коммутатор использует MAC-адрес, чтобы определить, какие исходящие пакеты устройства отправляются и куда доставлять входящие пакеты.

MAC-адрес идентифицирует физическое устройство и не изменяется, в то время как IP-адрес сетевого уровня (уровень 3) может динамически назначаться устройству и изменяться с течением времени. (Думайте о MAC-адресе как о VIN-номере автомобиля, а об IP-адресе — как о номерном знаке.)

Когда пакет поступает на коммутатор, коммутатор считывает его заголовок, затем сопоставляет адрес или адреса назначения и отправляет пакет через соответствующие порты, ведущие к целевым устройствам.

Чтобы снизить вероятность коллизий между сетевым трафиком, входящим и исходящим от коммутатора и подключенным устройством одновременно, большинство коммутаторов предлагают полнодуплексную функциональность, при которой пакеты, поступающие от устройства и направляющиеся к нему, имеют доступ к полной пропускной способности сети. переключать соединение. (Представьте, что два человека разговаривают по смартфонам, а не по рации).

Хотя коммутаторы действительно работают на уровне 2, они также могут работать на уровне 3, что необходимо им для поддержки виртуальных локальных сетей (VLAN), логических сетевых сегментов, которые могут охватывать подсети. Чтобы трафик попадал из одной подсети в другую, он должен пройти между коммутаторами, и этому способствуют встроенные в коммутаторы возможности маршрутизации.

В чем разница между коммутатором и концентратором?

Концентратор также может соединять несколько устройств вместе с целью совместного использования ресурсов, а совокупность устройств, подключенных к концентратору, называется сегментом локальной сети.

Концентратор отличается от коммутатора тем, что пакеты, отправленные с одного из подключенных устройств, рассылаются всем устройствам, подключенным к концентратору. С коммутатором пакеты направляются только на тот порт, который ведет к адресуемому устройству.

Коммутаторы обычно соединяют сегменты локальной сети, поэтому к ним подключаются концентраторы. Коммутаторы отфильтровывают трафик, предназначенный для устройств в том же сегменте локальной сети. Благодаря этой возможности коммутаторы более эффективно используют собственные вычислительные ресурсы, а также пропускную способность сети.

В чем разница между коммутатором и маршрутизатором?

Коммутаторы иногда путают с маршрутизаторами, которые также обеспечивают переадресацию и маршрутизацию сетевого трафика, отсюда и их название. Но делают они это с другой целью и местом.

Маршрутизаторы работают на уровне 3 — сетевом уровне — и используются для соединения сетей с другими сетями.

Простой способ понять разницу между коммутаторами и маршрутизаторами — подумать о локальных и глобальных сетях. Устройства подключаются локально через коммутаторы, а сети подключаются к другим сетям через маршрутизаторы. Это путь, по которому пакет может добраться до Интернета: устройство > концентратор > коммутатор > маршрутизатор > Интернет.

Конечно, бывают случаи, когда функции коммутации встроены в аппаратное обеспечение маршрутизатора, и маршрутизатор также выполняет функции коммутатора.

Подумайте о своем домашнем беспроводном маршрутизаторе. Он направляет широкополосное соединение через свой порт WAN, но обычно также имеет дополнительные порты Ethernet, которые можно использовать для подключения кабеля Ethernet к компьютеру, телевизору, принтеру или даже игровой консоли. В то время как другие устройства в сети, такие как другие ноутбуки и телефоны, подключаются через маршрутизатор Wi-Fi, он по-прежнему предлагает функции переключения через локальную сеть. Таким образом, маршрутизатор, по сути, также является коммутатором. И вы даже можете подключить к маршрутизатору отдельный коммутатор, чтобы обеспечить доступ к Интернету и локальной сети для дополнительных устройств.

Какие существуют типы переключателей?

Коммутаторы различаются по размеру в зависимости от того, сколько устройств вам нужно подключить в определенной области, а также от требуемой скорости/пропускной способности сети. В небольшом офисе или домашнем офисе обычно достаточно четырех- или восьмипортового коммутатора, но для более крупных развертываний обычно используются коммутаторы до 128 портов. Форм-фактор меньшего коммутатора — это устройство, которое можно разместить на рабочем столе, но коммутаторы также можно монтировать в стойку для размещения в коммутационном шкафу, центре обработки данных или ферме серверов. Размеры устанавливаемых в стойку коммутаторов варьируются от 1U до 4U, но доступны и более крупные коммутаторы.

Коммутаторы также различаются по предлагаемой скорости сети: Fast Ethernet (10/100 Мбит/с), Gigabit Ethernet (10/100/1000 Мбит/с), 10 Gigabit (10/100/1000/10000 Мбит/с) и даже 40/ Скорость 100 Гбит/с. Выбор скоростей зависит от пропускной способности, необходимой для поддерживаемых задач.

Коммутаторы также различаются по своим возможностям. Вот четыре типа.

1.  Неуправляемые

Неуправляемые коммутаторы — это самые простые коммутаторы с фиксированной конфигурацией. Как правило, они работают по принципу plug-and-play, что означает, что у пользователя практически нет вариантов выбора. У них могут быть настройки по умолчанию для таких функций, как качество обслуживания, но их нельзя изменить. Положительным моментом является то, что неуправляемые коммутаторы относительно недороги, но отсутствие у них функций делает их непригодными для большинства корпоративных целей.

2.  Управляемые

Управляемые коммутаторы предлагают больше функций и возможностей для ИТ-специалистов и чаще всего используются в бизнесе или на предприятии. Управляемые коммутаторы имеют интерфейсы командной строки (CLI) для их настройки. Они поддерживают агенты простого протокола управления сетью (SNMP), предоставляющие информацию, которую можно использовать для устранения неполадок в сети.

Они также могут поддерживать виртуальные локальные сети, настройки качества обслуживания и IP-маршрутизацию. Безопасность также лучше, защищая все типы трафика, который они обрабатывают. Благодаря расширенным функциям управляемые коммутаторы стоят намного дороже, чем неуправляемые коммутаторы.

3.  Интеллектуальные или интеллектуальные коммутаторы

Интеллектуальные или интеллектуальные коммутаторы — это управляемые коммутаторы, которые имеют некоторые функции, превышающие возможности неуправляемого коммутатора, но меньше, чем у управляемого коммутатора. Хотя они более сложны, чем неуправляемые коммутаторы, они также дешевле, чем полностью управляемые коммутаторы. Как правило, они не поддерживают доступ через telnet и имеют веб-интерфейс, а не интерфейс командной строки. Другие варианты, такие как VLAN, могут иметь не так много функций, как те, которые поддерживаются полностью управляемыми коммутаторами. Поскольку они менее дороги, они могут хорошо подходить для небольших компаний с меньшими финансовыми ресурсами и/или с меньшими потребностями в функциях.

4.

KVM-переключатель

Особый тип переключателя, используемый в центрах обработки данных или других местах с большим количеством серверов. KVM-переключатель имеет K клавиатуру, V ideo (монитор) и M мышь. подключение к нескольким компьютерам, что позволяет пользователям управлять группами серверов из одного места или консоли. Добавляя удлинитель KVM, KVM-переключатели могут обеспечить локальный и удаленный доступ к машинам, позволяя компании централизовать обслуживание и управление сервером.

Что такое функции управления сетевым коммутатором?

Полный список функций и функций сетевого коммутатора зависит от производителя коммутатора и предоставленного дополнительного программного обеспечения, но в целом коммутатор позволяет профессионалам:

• Включать и отключать определенные порты на коммутаторе.
• Настройте параметры дуплекса (половина или полный), а также пропускную способность.
• Установка уровней качества обслуживания (QoS) для определенного порта.
• Включить фильтрацию MAC-адресов и другие функции контроля доступа.
• Настройте SNMP-мониторинг устройств, включая работоспособность канала.
• Настройте зеркальное отображение портов для мониторинга сетевого трафика.

Какова стоимость сетевых коммутаторов?

Коммутаторы по-прежнему важны для современного предприятия, поскольку их возможности могут обеспечить дальнейшее беспроводное подключение, а также поддержку устройств Интернета вещей и интеллектуальных зданий, которые помогают обеспечить более устойчивую работу. Растущее использование устройств промышленного Интернета вещей, которые соединяют датчики и оборудование на заводах, также требует коммутационных технологий для обратного подключения к корпоративной сети.

Современные коммутаторы теперь, вероятно, включают технологию Power over Ethernet (PoE), которая может обеспечивать мощность до 100 Вт для поддержки подключенных к сети устройств. Это позволяет компаниям размещать устройства в местах, где не требуется отдельная розетка питания, например, камеры видеонаблюдения, наружное освещение, точки беспроводного доступа, VoIP-телефоны и множество датчиков (температура, влажность, влажность и т. д.), которые могут контролировать удаленные районы. . Данные, собираемые и передаваемые с устройств IoT, могут быть собраны коммутатором и применены к алгоритмам искусственного интеллекта и машинного обучения, чтобы помочь оптимизировать более интеллектуальные среды.

Как еще можно использовать сетевые коммутаторы?

В больших сетях коммутаторы часто используются для разгрузки трафика для аналитики. Это может быть важно для специалистов по безопасности, поскольку коммутатор может быть размещен перед маршрутизатором глобальной сети до того, как трафик пойдет в локальную сеть. Это может облегчить обнаружение вторжений, анализ производительности и межсетевой экран. Во многих случаях зеркалирование портов может создать зеркальное отображение данных, проходящих через коммутатор, перед их отправкой в ​​систему обнаружения вторжений или анализатор пакетов.

Коммутаторы продолжают использоваться в крупных центрах обработки данных и облачных средах наряду с новыми инновациями, такими как технологии цифровых двойников, консолидация сетевых кабелей и среды SD-WAN.

Однако в своей основе сетевые коммутаторы быстро и эффективно доставляют пакеты от устройства A к устройству B, независимо от того, расположены ли они в другом конце коридора или на другом конце света. Несколько других устройств вносят свой вклад в эту доставку по пути, но коммутатор является важной частью сетевой архитектуры.

Кит Шоу — независимый цифровой журналист, который пишет о мире ИТ более 20 лет.

Связанный:

• Сеть
• Компьютеры и периферийные устройства

Кит Шоу — цифровой журналист и создатель контента, более 20 лет освещающий вопросы технологий. В настоящее время он ведет шоу «Сегодня в технологиях» Foundry.

Copyright © 2022 IDG Communications, Inc.

10 самых влиятельных компаний в области корпоративных сетей 2022 г.

Что такое сетевой коммутатор? Как это работает и типы — определение TechTarget

Сеть

К

• Кинза Ясар, Технический писатель
• Джон Берк, Исследования Немертес

Что такое сетевой коммутатор?

Сетевой коммутатор соединяет устройства в сети друг с другом, позволяя им общаться путем обмена пакетами данных. Коммутаторы могут быть аппаратными устройствами, управляющими физическими сетями, или программными виртуальными устройствами.

Сетевой коммутатор работает на канальном уровне или уровне 2 модели взаимодействия открытых систем (OSI). В локальной сети (LAN) с использованием Ethernet сетевой коммутатор определяет, куда отправлять каждый кадр входящего сообщения, просматривая адрес управления доступом к среде (MAC). Коммутаторы поддерживают таблицы, в которых каждый MAC-адрес сопоставляется с портом, получающим MAC-адрес.

Диаграмма, показывающая семь уровней модели OSI

В чем ценность сетевых коммутаторов? Коммутаторы

отвечают за передачу информации между различными конечными точками и предлагают множество преимуществ:

• Коммутаторы составляют большинство сетевых устройств в современных сетях передачи данных и передают огромные объемы трафика в сетях поставщиков телекоммуникационных услуг.
• Они обеспечивают полнодуплексную связь, соединяют сегменты сети, повышают производительность сети и эффективно используют доступную полосу пропускания.
Коммутаторы
• обеспечивают проводное подключение к настольным компьютерам, беспроводным точкам доступа (AP), принтерам, промышленному оборудованию и некоторым устройствам Интернета вещей (IoT), таким как системы ввода карт.
• Они соединяют компьютеры, на которых размещены виртуальные машины (ВМ) в центрах обработки данных, а также физические серверы и большую часть инфраструктуры хранения.
• В большинстве современных коммутаторов используется технология Power over Ethernet, которая может обеспечивать мощность до 100 Вт для поддержки подключения сетевых устройств. Это позволяет предприятиям устанавливать такое оборудование, как наружное освещение, камеры видеонаблюдения, IP-телефоны для передачи голоса и различные датчики для наблюдения за удаленными районами в местах, где не требуется отдельный источник питания.
• Данные с устройств IoT могут собираться сетевым коммутатором и использоваться алгоритмами искусственного интеллекта и машинного обучения для оптимизации более разумного окружения.

Как работает сетевой коммутатор?

Все коммутаторы передают данные из одного места в другое, но конфигурация их аппаратного и программного обеспечения может сильно различаться. Сетевой коммутатор можно развернуть следующими способами:

• Пограничные коммутаторы или коммутаторы доступа. Эти коммутаторы управляют входящим или исходящим трафиком в сети. Такие устройства, как компьютеры и точки доступа, подключаются к пограничным коммутаторам.
• Объединение или распределение коммутаторов. Эти коммутаторы размещаются на дополнительном среднем уровне сетевой топологии. Пограничные коммутаторы подключаются к ним и отправляют трафик от коммутатора к коммутатору или отправляют его на основные коммутаторы.
• Основные коммутаторы. Эти сетевые коммутаторы образуют основу сети. Базовые коммутаторы соединяют агрегационные или пограничные коммутаторы, пользователей или пограничные сети устройств с сетями центров обработки данных, а корпоративные локальные сети — с маршрутизаторами.

Кадр данных рассылается по всем портам в домене коммутации, если он перенаправляется на MAC-адрес, с которым инфраструктура коммутатора не знакома. Кадры данных для многоадресной и широковещательной рассылки также рассылаются. Это известно как широковещательная рассылка, неизвестный одноадресный и многоадресный флуд . Эта возможность делает коммутатор устройством уровня 2 в модели связи OSI.

Схема, иллюстрирующая работу коммутатора в сети

Многие центры обработки данных используют архитектуру «листья позвоночника», которая устраняет уровень агрегации. В этой схеме серверы и хранилище подключаются к листовым коммутаторам (пограничным коммутаторам). Каждый листовой коммутатор подключается к двум или более коммутаторам позвоночника (ядра). Это уменьшает количество прыжков, необходимых для передачи данных от источника к месту назначения, что снижает задержку.

В некоторых центрах обработки данных создается структура коммутационной или ячеистой сети, в которой каждое устройство выглядит как один большой коммутатор. Такой подход сводит задержку к минимуму. Этот подход часто используется в приложениях с высокими требованиями, использующих высокопроизводительные вычисления (HPC).

Для малых предприятий и домашних сетей сетевые коммутаторы предоставляют дополнительные порты Ethernet для подключения к Gigabit Ethernet.

Однако не во всех сетях используются коммутаторы. Сеть может быть организована в виде маркерного кольца или соединена через шину, концентратор или повторитель. В этих сетях каждое подключенное к сети устройство видит весь трафик и считывает адресованный ему трафик. Сеть также может быть создана путем прямого подключения компьютеров друг к другу без отдельного уровня сетевых устройств. Этот подход в основном предназначен для высокопроизводительных вычислений, для которых требуется задержка менее 5 микросекунд и которые довольно сложны в проектировании, подключении и управлении.

Какие бывают типы переключателей?

В сети есть несколько типов коммутаторов:

• Виртуальные коммутаторы — это программные коммутаторы, созданные в средах размещения виртуальных машин.
• Коммутаторы маршрутизации соединяют локальные сети. Помимо коммутации на уровне 2 на основе MAC, они выполняют функции маршрутизации на уровне 3 OSI (сетевой уровень), направляя трафик на основе IP-адреса в каждом пакете.
• Управляемые коммутаторы позволяет пользователю настроить каждый порт на коммутаторе. Это позволяет контролировать и изменять конфигурацию.
• Неуправляемые коммутаторы позволяют устройствам Ethernet автоматически передавать данные с помощью автосогласования, которое определяет такие параметры, как скорость передачи данных. Конфигурация фиксирована и не может быть изменена.
• Интеллектуальные коммутаторы можно настроить для обеспечения большего контроля над передачей данных, но они имеют больше ограничений по сравнению с управляемыми коммутаторами. Умные переключатели также известны как частично управляемые коммутаторы .
• Стекируемые коммутаторы — это стационарные коммутаторы, которые могут быть соединены друг с другом через кабельный интерфейс объединительной платы для формирования единого логического коммутатора из двух или более физических коммутаторов.
• Модульные коммутаторы — это платы коммутаторов для модульных коммутаторов или коммутаторов на базе шасси, которые можно вставить в крупногабаритное шасси фиксированного форм-фактора, в которое можно установить две или более плат. Поскольку интерфейсы коммутатора могут быть изменены по мере необходимости, этот тип коммутатора обеспечивает наибольшую гибкость и возможность модернизации.

Как настроить сетевой коммутатор

В зависимости от типа сети могут использоваться различные типы коммутаторов. Для локальной сети небольшого офиса или домашней сети сетевой коммутатор обычно подключается к одному из портов маршрутизатора. Коммутатор увеличивает количество проводных подключенных к Интернету устройств в небольшой сети, включая настольные компьютеры, ноутбуки и принтеры.

Типичные шаги, связанные с настройкой сетевого коммутатора, следующие:

1. Коммутатор приобретается исходя из потребностей и требований сети.
2. Порт коммутатора подключен к маршрутизатору с помощью прямого кабеля. Большинство коммутаторов содержат восходящие порты, которые используются для подключения к таким устройствам, как маршрутизаторы. Однако если на коммутаторе нет восходящего порта, любой порт можно использовать для подключения к маршрутизатору.
3. После физического подключения коммутатора к маршрутизатору настраиваются IP-адреса устройств.

Для каких целей используются сетевые коммутаторы?

Коммутатор играет решающую роль в обеспечении подключения к Интернету и сетевой связи в сети.

Ниже приведены различные варианты использования сетевых коммутаторов:

• Автоматизируя соединения каналов, исключая ручные и трудоемкие настройки, сетевые коммутаторы обеспечивают эффективную связь, скорость и простоту использования сетевых устройств.
9Коммутаторы 0113 помогают создать более надежную и безопасную сеть, поскольку они обеспечивают определенный уровень контроля над передачей данных.
• Сетевые коммутаторы необходимы, когда необходимо подключить отдельные сетевые устройства с помощью физического соединения, поскольку они имеют несколько портов на передней панели. Обычно это порты RJ-45 для кабелей Ethernet; однако количество портов может варьироваться.
Коммутаторы
• также могут работать в полнодуплексном режиме, что обеспечивает одновременную передачу и прием данных по сети. По сравнению с концентраторами, которые поддерживают только полудуплексный режим, коммутаторы практически в четыре раза увеличивают скорость сети.
Сетевые коммутаторы
• полезны для домашних сетей и сценариев, в которых регулярно используются мощные потоковые службы. Они особенно полезны, если вам нужен надежный способ потоковой передачи или воспроизведения видео 4K.
• Поскольку сетевые коммутаторы поддерживают список отдельных MAC-адресов каждого подключенного к ним устройства, большая часть сетевого обмена данными направляется только в назначенное место назначения, а не передается на все подключенные устройства. Это уменьшает коллизии и устраняет широковещательные домены в сети.

Сетевой коммутатор и маршрутизатор

Сетевые коммутаторы легко спутать с маршрутизаторами. Однако они имеют разные функции и работают на отдельных слоях.

Вот основные отличия коммутатора от маршрутизатора:

• Сетевой коммутатор — это устройство уровня 2 в модели OSI. Маршрутизатор — это, прежде всего, устройство уровня 3.
• Маршрутизатор перемещает данные между двумя или более компьютерными сетями, а коммутатор облегчает совместное использование ресурсов путем подключения нескольких устройств к одной локальной сети.
• Чтобы определить маршрут и пункт назначения пакета, маршрутизатор проверяет IP-адреса пакетов. Коммутатор проверяет MAC-адрес каждого устройства для передачи данных в нужное место назначения.
Маршрутизаторы
• используют пакеты данных, тогда как коммутаторы, являющиеся частью уровня канала передачи данных, обычно работают с кадрами данных.
• Коммутатор менее сложен, чем маршрутизатор, поскольку, в отличие от маршрутизатора, коммутатор не использует алгоритмы маршрутизации для передачи данных по большим сетям.
Маршрутизаторы
• могут работать как в проводных сетях, так и в сетях Wi-Fi, но коммутатор ограничен проводными сетевыми подключениями.
• Маршрутизатор предлагает преобразование сетевых адресов, NetFlow и качество обслуживания, в то время как коммутатор не предлагает ни одной из этих услуг.

Сетевой коммутатор и концентратор

Основные отличия коммутатора от хаба:

• В то время как сетевой коммутатор является устройством уровня 2 в модели OSI, концентратор является физическим устройством уровня 1.
• Концентратор относительно прост по сравнению с сетевым коммутатором, поскольку, в отличие от коммутатора, он не отслеживает адреса компьютеров, на которые передает трафик.
• Цель концентратора — соединить все узлы в сети, тогда как коммутатор Ethernet соединяет все сетевые устройства вместе и передает пакеты данных между этими устройствами.
• Поскольку концентратор не может управлять входящими и исходящими данными, как это может делать сетевой коммутатор, возникает множество конфликтов связи.
• Коммутаторы предотвращают коллизии путем буферизации кадров Ethernet, но концентраторы не могут предотвратить коллизии, поскольку устройства подключены к одному потоку передачи.

Сетевые компоненты, такие как коммутаторы, маршрутизаторы и концентраторы, отправляют данные разными способами. Узнайте об основных характеристиках и отличиях каждого из трех устройств.

Последнее обновление: март 2023 г.

Продолжить чтение О сетевом коммутаторе

• Какие существуют типы сетевых кабелей?

• Управляемые и неуправляемые коммутаторы: в чем разница?

• Как выполнить поиск и устранение неисправностей VLAN

• 8 советов по оптимизации пропускной способности и производительности сети
