Добрый день, дорогие друзья. Изучая конструкцию стартера и его принцип работы, мы вскользь затронули его возможные неисправности. Так как это важный агрегат в автомобиле, то умение вовремя диагностировать поломку его частей – это гарантия качественного ремонта, сэкономленных денег и нервов.

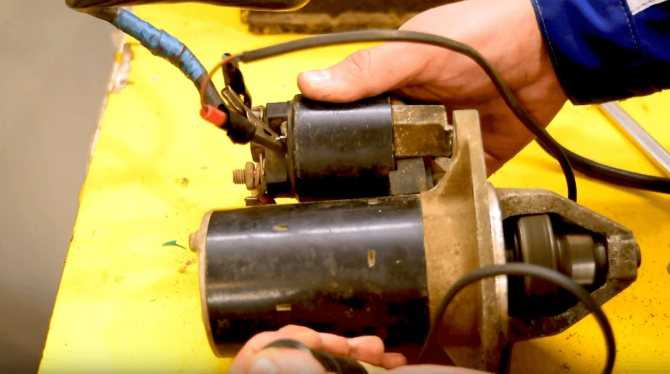

Сегодня научимся проверять снятый с машины стартер в домашних условиях от аккумулятора, разберем подробно признаки его неисправностей, на какую поломку они указывают. Если правильно определиться с дефектной запчастью, то можно не покупать новый стартер, а лишь заменить его небольшую часть, которая недорого стоит.

Как проверить стартер аккумулятором

Эта методика позволяет сделать предварительное заключение о работоспособности двух основных электрических элементов стартера: втягивающего реле и электродвигателя. Дает возможность оценивать их одновременную работу. Все работы будут проводиться на столе, эмитируя проверку в домашних условиях от АКБ. Данная методика подойдет для проверки нового или б/у стартера, перед его установкой в машину.

Что для этого нужно:

1. Заряженный аккумулятор
2. Два силовых провода с клещами или «крокодилами»
3. Отвертка и гайка. Последняя деталь понадобится, чтобы навернуть ее на резьбу силовых болтов, защитив ее от повреждения мощным электрическим током.

Проверку разделим на три этапа.

Первый этап

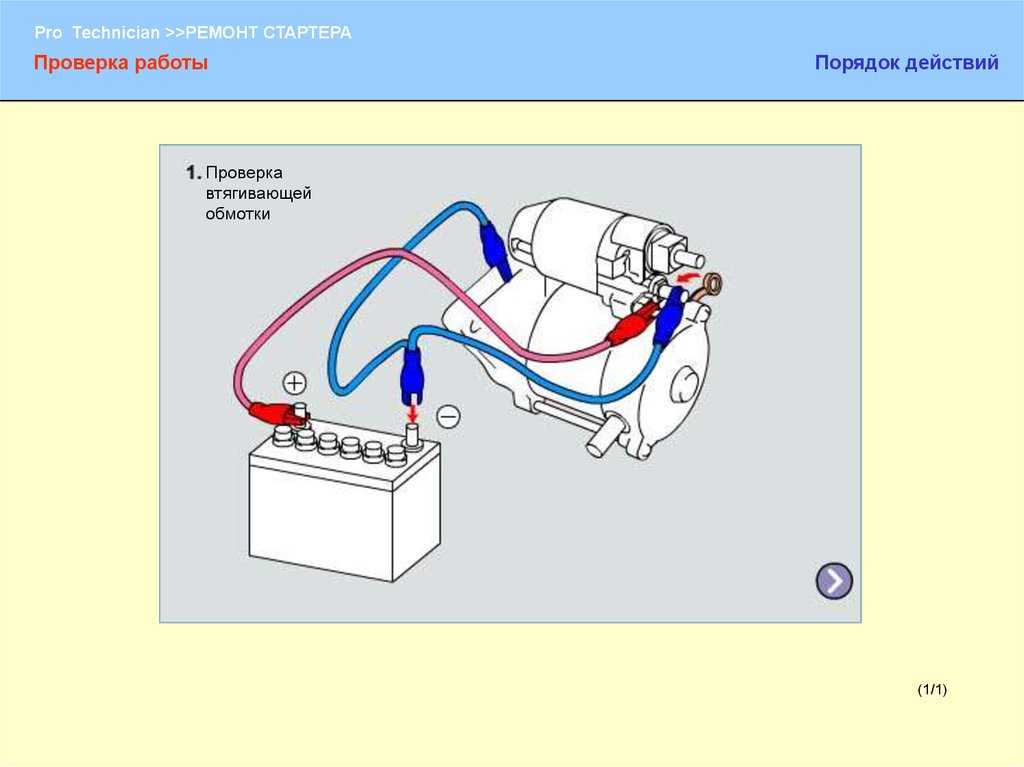

1. Подключаем один конец силового провода к минусовой клемме аккумулятора, второй к корпусу стартера.
2. Конец второго кабеля «кидаем» на плюс АКБ и управляющий контакт включения втягивающего реле
3. Одновременно с этим отверткой упираемся в шестерню бендикса, чтобы почувствовать с какой силой он «вылетает».

Таким способом можем определить, с каким усилием «выскакивает» он. Другими словами, определить работоспособность всех обмоток втягивающего реле.

Неисправности

1. В случае если смогли отверткой удержать шестерню от вылита или во время подачи напряжения можете отодвинуть эту шестеренку в ее начальное положение, значит, неисправна удерживающая обмотка реле.
2. Дефект механизма управления бендиксом.

Второй этап

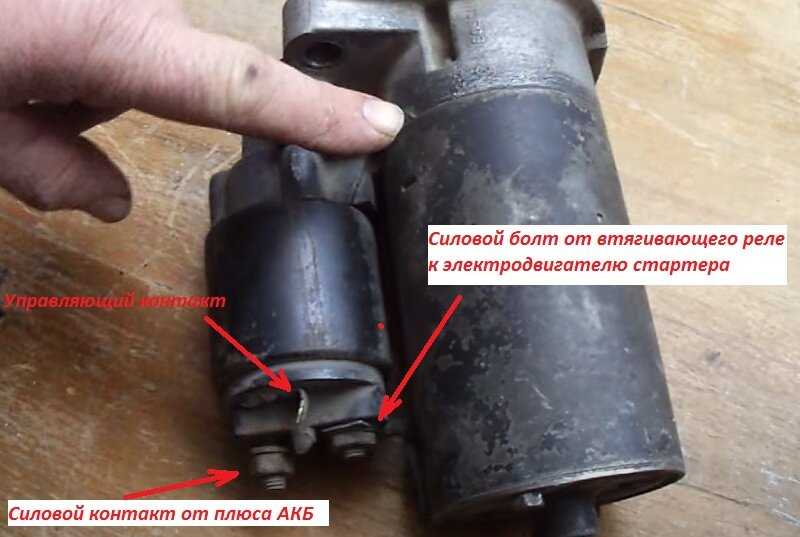

1. Наворачиваем гайку на резьбу нижнего силового болта
2. Плюсовую клемму от аккумулятора подключаем к нему
3. Минусовая «сидит» на корпусе стартера

Видим, что запустился электродвигатель и его якорь вращается с большой частотой. Значит обмотки якоря, статора (если не используются постоянные магниты), щеточный аппарат исправны.

Неисправности:

Якорь не вращается, частота вращения низкая – нарушен контакт на участке цепи от силового болта к обмоткам электродвигателя. Обрыв в обмотках, возможно большой износ на щетках или контактных кольцах ротора.

Третий этап

1. Закручиваем гайку на верхний силовой болт
2. К нему присоединяем плюс от АКБ
3. Одновременно замыкаем управляющий контакт включения втягивающего реле с плюсовым проводом

В этом момент должно сработать реле, выскочить бендикс и замкнуться «пятаки» силовых болтов, запуститься электродвигатель. Если все это произошло и якорь крутиться с большой частотой – все хорошо, стартер исправен.

Неисправности

Обрыв цепи обмоток втягивающего – бендикс будет судорожно ходить в обоих направлениях, реле «жужжать».

Не вращается якорь электродвигателя – нет контакта на «пятаках» силовых болтов или повреждена силовая пластина подвижного контакта втягивающего. Возможны причины неисправностей электрической части двигателя, рассмотренные во втором этапе.

Видеоурок как провести диагностику стартеру снятого с авто:

Поломки стартера и их характерные признаки

Слышна работа электродвигателя стартера, а коленвал двигателя машины не проворачивается.

Причины:

1. Неисправна вилка или весь механизм управления «вылитом» бендикса. Шестерня не входит в зацепление с маховиком ДВС
2. Обрыв в цепях удерживающей обмотки втягивающего
3. Неисправен бендикс, он вращается во все стороны, а этого не должно быть. Определение этого дефекта требует снятие стартера с автомобиля, по другому проверить его не получится.

При повороте ключа зажигания в положение «Пуск» слышен щелчок, но ничего не происходит, двигатель не прокручивается.

Причины:

1. Неисправности в электрической части электродвигателя стартера, указанные на втором этапе диагностики, рассмотренные выше.
2. Подгорание, отсутствие контакта «пятаков» и токопроводящей пластины подвижного элемента втягивающего реле. Оно включается (щелкает), перемещает шестерню в зацепление, а ток не передается на электродвигатель, он не вращается (не жужжит).

После запуска мотора автомобиля слышен скрежет из-под капота

Причины:

1. «Залипло» втягивающее реле, подвижный вал не вывел шестерню из зацепления
2. Неисправности управляющего механизмом бендикса или его заклинивание (вилки, штока, шестерни)

Поворачиваем ключ – под капотом тишина

Причины:

Не срабатывает втягивающее реле. Потому что нет напряжения на клемме включения реле, обрыв в проводе или неисправность контактной группы замка зажигания. Может быть разряжение аккумуляторной батареи.

Читайте также: Как проверить втягивающее реле стартера аккумулятором контрольной лампой

Что делать?

Проверить наличие напряжения на этой клемме. Если оно есть, значит, замок зажигания и провод, идущий к ней нормальный. Нужно проверить мультиметром втягивающее реле, возможно, оно не исправно – обрыв соединения обмоток с клеммой, разорванная цепь в самих обмотках.

Если нет напряжения или оно ниже 12 вольт, стоит искать неполадки в замке зажигания или проводке. Но это можно все сделать в гараже, а если неприятности застигли далеко от дома? Нужно:

1. Убедится перед этим, что включена нейтральная передача, если у вас механическая коробка передач
2. Включить зажигание
3. Замкнуть отверткой или другим подручным средством верхний силовой болт и контакт питания втягивающего.
   Если других неисправностей стартера нет, то он должен «ожить».

Главное не забывать о мерах безопасности, чтобы вас не «стукнуло» током, машина не поехала вперед без вашего ведома и т.д.

Стартер сильно «сажает» аккумулятор

При повороте ключа в положение «Пуск» наблюдается сильная просадка напряжения. Это заметно по контрольным лампам на панели приборов. Стартер лениво крутит двигатель, и после двух попыток запустить мотор АКБ полностью разряжается. Электродвигатель сильно нагревается.

Причина:

Короткое замыкание в обмотках статора или якоря электродвигателя стартера, или втягивающего реле. Щетки сильно износились или имеется их повреждение, в результате которого замыкаются на корпус. Стёрлись контактные кольца коллектора из-за износа.

При попытке завести мотор течет большой ток в обход обмоток сразу на «массу», происходит короткое замыкание, в результате чего быстро разряжается батарей и происходит сильный нагрев агрегата. Для точного определения дефекта нужно обязательно снимать весь механизм с автомобиля, производить его полную разборку, визуально осматривать и «звонить» всю электрическую часть.

Заключение

В заключении хочется отметить, не стоит покупать новый стартер, в случаи его поломки. Часто бывает такое, что выходит из строя небольшая деталь, которую можно заменить самостоятельно, и стоимость ее в разы ниже, чем всего агрегата. Главное правильно провести диагностику. Как было описано выше, это можно сделать как на снятом стартере, так и на автомобиле, по характерным признакам его поломок.

Видео по теме

---

Как проверить стартер на работоспособность

Содержание

1. Как проверить стартер на работоспособность в домашних условиях — Проверка напряжения аккумулятора
2. Как проверить стартер не снимая с машины
3. Проверка кабелей и проводов
4. Как проверить втягивающее реле стартера
5. Компоненты стартера
6. Как работает стартер
7. Проверка стартера
8. Осмотр маховика двигателя
9. Проверка правильности работы стартера

Проблемы со стартером возникают неожиданно и по нескольким причинам. Когда вы обнаружите коррозию клемм, плохое соединение, плохой, изношенный или поврежденный компонент системы, это нужно заменить или зачистить. Запуск двигателя вашего автомобиля становится более сложным или он просто отказывается заводиться если вас стартер имеет какие-либо проблемы с работоспособностью.

К сожалению, вы не увидите источник проблемы, когда внезапно произойдет сбой системы. И многократное вращение ключа зажигания в надежде, что в конечном итоге двигатель заведется, когда он отказывается запускаться, не всегда помогает. Чаще всего это создает больше проблем.

К счастью, общие проблемы стартовой системы случаются в предсказуемых местах. И в вашем распоряжении более одной стратегии, которая поможет вам проверить систему в вашем автомобиле. Будь то отсутствие питания, плохое электрическое соединение или плохой компонент стартера, используйте эти пять советов по устранению неполадок, чтобы снова запустить двигатель.

Начните с одного из самых распространенных источников проблем с запуском двигателя.

Как проверить стартер на работоспособность в домашних условиях — Проверка напряжения аккумулятора

Вы должны знать, достаточно ли у вас тока для работы стартера, измерив величину напряжения в вашей батарее с помощью вольтметра.

1. Установите вольтметр на диапазон выше, чем напряжение аккумулятора, например, 20 вольт на шкале напряжения постоянного тока (постоянного тока).
2. Включите прибор и подключите измерительные провода к клеммам батареи. Прикоснитесь отрицательным проводом к отрицательному (-) выводу на аккумуляторе, а положительный вывод к положительному (+) выводу на аккумуляторе.
3. Включите фары вашего автомобиля.
4. Прочитайте дисплей на вашем счетчике. Ваша батарея должна иметь напряжение от 12,4 В (заряд 75%) до 12,6 В (заряд 100%) для правильной работы стартера. Если напряжение ниже 12,4 В, зарядите аккумулятор и попробуйте снова запустить двигатель.

При показании 12,4 В или менее на батарее от трех до четырех лет хорошей идеей является проверка ее ореометром.  Ореометр- это простой инструмент, который позволяет узнать состояние заряда и состояние вашей батареи. Таким образом, вы будете знать, вышла ли из строя одна или несколько клеток (банок).

Как проверить стартер не снимая с машины

Возможные причины не рабочего стартера:

• Слабые электрические соединения в пусковой системе
• Грязные контактные площадки
• Разъеденные клеммы аккумулятора или плохой контакт с окислениями
• Изношенные или вышедшие из строя части системы стартера

Проверка кабелей и проводов

Коррозия вокруг клемм аккумулятора предотвращает электрический поток. Это распространенная проблема в аккумуляторной или стартерной системе, которой не уделяется много внимания.  Если вы заметили слой коррозии вокруг одной или обеих клемм аккумулятора, очистите их раствором пищевой соды и теплой воды.

• Смешайте 8 ложек теплой воды на 1 столовую ложку пищевой соды в небольшом контейнере.
• Тщательно перемешайте раствор.
• Отсоедините клеммы от аккумулятора и нанесите раствор на клеммы аккумулятора с помощью мягкой щетки.
• Очистите верхнюю часть батареи с помощью раствора, чтобы удалить грязь и кислоту, которая истощает заряд батареи, но не позволяйте чистящему раствору просачиваться под крышки заливной горловины.
• Снимите крышки с верхней части аккумулятора и проверьте уровень электролита. Электролит должен доходить до верха заливных колец. При необходимости добавьте дистиллированную воду, чтобы довести электролит до нужного уровня.
• Проверьте лоток, в котором находится аккумулятор, и очистите его.
• Подсоедините клеммы и попробуйте снова запустить двигатель.

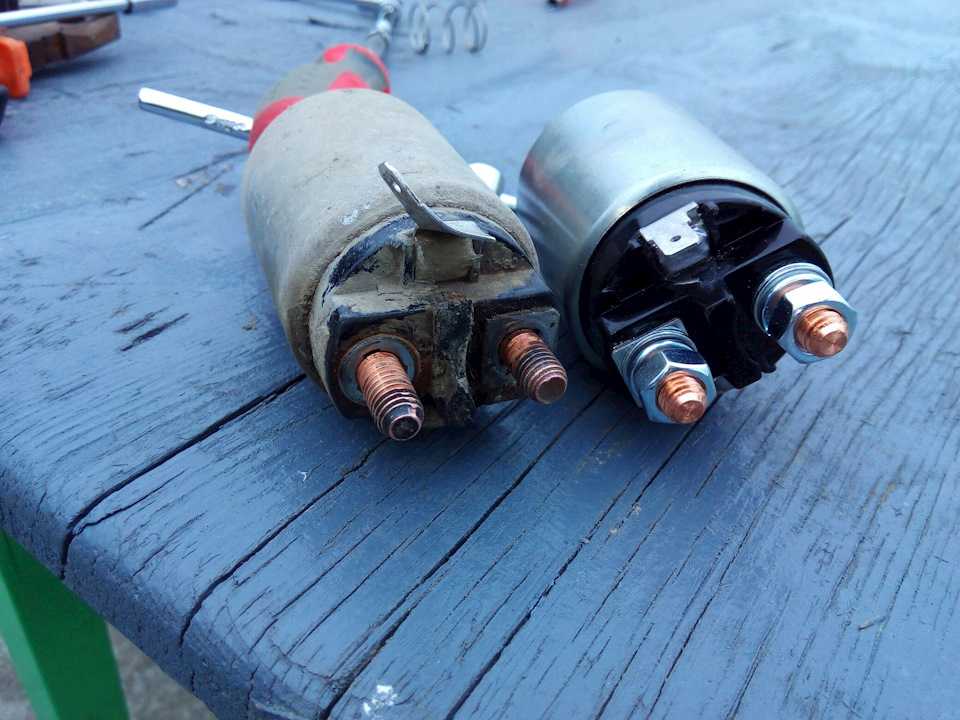

Как проверить втягивающее реле стартера

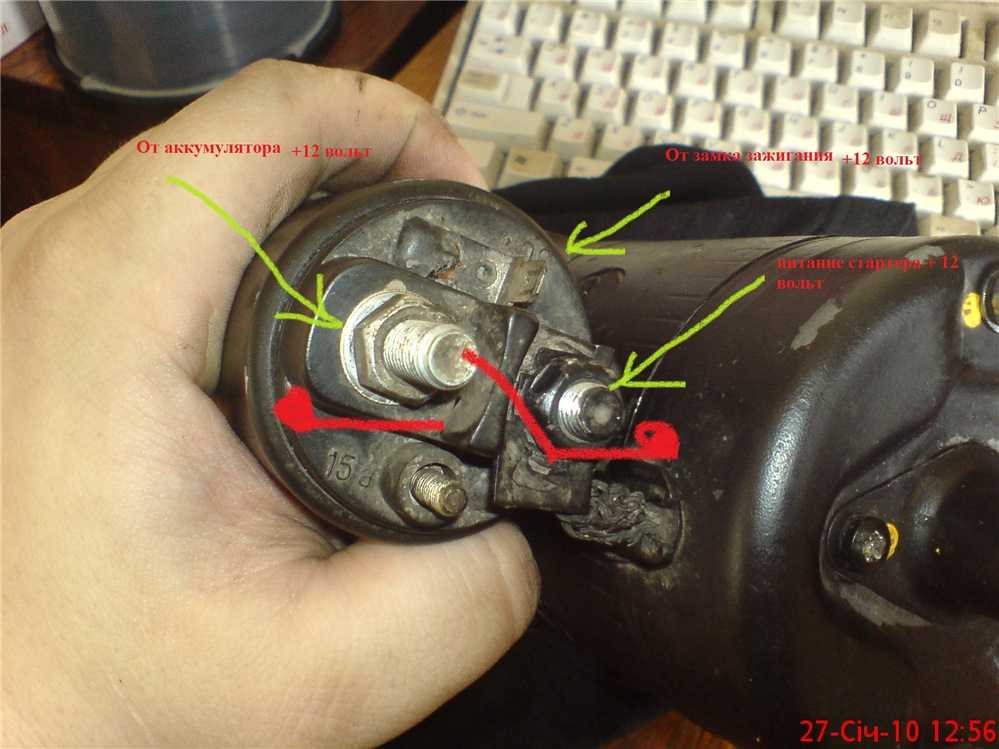

Проверьте соединения на соленоиде (втягивающее реле) стартера (маленький цилиндр сверху стартера) или реле стартера. Большинство автомобилей Ford используют дистанционное реле вместо соленоида. Положительный (красный) аккумуляторный кабель подключается непосредственно к электромагнитному реле.

Не можете найти реле? Обратитесь к руководству по ремонту автомобиля для конкретной марки и модели автомобиля.



Если втягивающее или реле выходит из строя, автомобиль не заводится:

• Чтобы быстро проверить соленоид, отключите систему запуска, отсоединив толстый провод от центра крышки распределителя или удалив предохранитель топливного насоса — обратитесь к руководству по ремонту вашего автомобиля, чтобы найти предохранитель, если это необходимо. Это предотвратит случайный запуск двигателя при проверке электромагнитного реле.
• Если вы отсоединили провод от распределителя, заземлите его болтом или неокрашенной металлической скобой на блоке двигателя с помощью перемычки.
• Попросите помощника попробовать запустить двигатель, когда вы слушаете любые звуки, исходящие от соленоида или реле. Если вы слышите сильный и громкий щелчок, это означает, что электрический ток достигает соленоида, и он работает нормально. Если вы услышите слабый щелчок или стук, проверьте провода, подключенные к втягивающему реле или само реле стартера.
• Проверьте, нет ли грязных, ослабленных, отсоединенных или оборванных проводов, которые не позволяют электрическому току попадать на двигатель. Если провода и соединения находятся в хорошем состоянии, неисправен стартер, соленоид или реле, и его необходимо заменить.

Компоненты стартера

1. Главный корпус (хомут)
2. Обгонная муфта
3. Якорь с обмотками
4. Токопроводящие щетки
5. Крышка с втулкой
6. Соленоид

Как работает стартер



Проверка стартера

В зависимости от конкретной модели автомобиля вам может потребоваться поднять переднюю часть автомобиля или снять впускной коллектор или какой-либо другой компонент, чтобы добраться до стартера. При необходимости обратитесь к руководству по ремонту автомобиля для конкретной модели.

Если вам нужно поднять автомобиль, надежно закрепите его на стойках домкрата, включите стояночный тормоз и заблокируйте колеса, чтобы автомобиль не катился.

• Убедитесь, что болты крепления стартера затянуты. Ослабленные крепежные болты не позволят приводу стартера должным образом зацепить маховик. Когда это произойдет, вы услышите шум металлического дребезжания и трения при попытке запустить двигатель, поскольку зубчатый венец на маховике и шестерня на стартере не могут правильно сцепиться.
• Если крепежные болты затянуты, снимите стартер с автомобиля и проверьте ведущую шестерню — это малая шестерня в передней части стартера, которая зацепляет маховик для запуска двигателя. Проверьте состояние зубьев шестерни. Изношенные или поврежденные зубья зубчатой ​​передачи также не позволят вам запустить двигатель.
• Используя стандартную отвертку, попробуйте вращать шестерню в обоих направлениях. Передача должна вращаться только в одном направлении. Если он движется в обоих направлениях или не двигается вообще, замените стартер.

Обязательно посмотрите следующее видео, чтобы получить наглядное представление о проблемных точках, на которые вы хотите обратить внимание.

Осмотр маховика двигателя

Если вы сняли стартер для проверки, это также хороший шанс проверить маховик. Маховик — это большое, тяжелое колесо между двигателем и трансмиссией. Это колесо, которое зацепляет шестерню стартера для запуска двигателя.

• После того, как вы сняли стартер, установите передачу на нейтраль.
• Попросите помощника повернуть коленчатый вал, повернув центральный болт на шкиве коленчатого вала с помощью храпового механизма. Вы найдете этот шкив в передней и нижней части блока двигателя. Этот шкив вращает приводной или поликлиновой ремень для запуска генератора, насоса рулевого управления и других компонентов. В зависимости от модели вашего автомобиля вам может потребоваться снять колесо, чтобы получить доступ к центральному болту шкива.
• Следите за тем, как маховик вращается, и убедитесь, что зубы в хорошем состоянии. Отсутствующие или поврежденные зубы не позволят стартеру запустить двигатель. Замените маховик, если необходимо.

Проверка правильности работы стартера

Если вы подозреваете стартер, отнесите его в магазин автозапчастей или СТО для проверки на стенде. Многие магазины автозапчастей и станции технического обслуживания за небольшую плату протестируют ваш стартер. У него может быть изношенные щетки, вал или обожженная обмотка возбуждения, которые могут вызывать необычные шумы, чрезмерное потребление тока, медленное вращение или вообще отсутствие вращения.

Если предыдущие проверки не показали, что с системой запуска что-то не так, у вас все еще есть другие простые способы устранения неполадок для дальнейшего тестирования стартера.

Когда вы сталкиваетесь с проблемами стартера автомобиля (бывает ещё такая довольно редкая проблема что постоянно крутит стартер), помните, что отсутствие надлежащего технического обслуживания аккумулятора, неисправных электрических соединений и компонентов не позволит вашей системе запуска работать должным образом. Независимо от источника проблемы, эти советы по устранению неполадок помогут вам, когда ваш автомобиль не заводится. Они предоставят вам относительно быстрый способ решения ваших начальных проблем.





Как вам статья?

Как соединительные кабели могут помочь вам проверить стартер автомобиля

Бизнес

В Я только что закончил установку восстановленного стартера на моей Toyota Tacoma 99 года; старый закоротил и не отключается. Однако новый не включится. Только тихий щелчок при повороте ключа. Любые идеи?

28 января 2009 г. — 16:10

В Я только что закончил установку восстановленного стартера на свою Toyota Tacoma 99 года; старый закоротил и не отключается. Однако новый не включится. Только тихий щелчок при повороте ключа. Любые идеи?

A

Вы проверили старый стартер, чтобы убедиться, что он неисправен? Закороченное реле или соленоид могут позволить стартеру оставаться включенным. Предполагая, что новый стартер исправен, проверьте все электрические соединения между аккумулятором, реле, соленоидом и стартером. Внимательно осмотрите реле стартера и его гнездо. И убедитесь, что между двигателем/трансмиссией и шасси имеется надежное заземление.

Самый простой способ проверить стартер на автомобиле — использовать соединительные кабели для обхода электрической системы автомобиля. При выключенном зажигании и включенной трансмиссии, со всей осторожностью, подсоедините один конец красного/плюсового соединительного кабеля к плюсовой клемме аккумуляторной батареи. Прикоснитесь другим концом красного кабеля к плюсовой клемме стартера. Стартер должен крутить/крутить двигатель. Если это так, проблема связана с кабелями, соединениями или реле. Если это не так, запустите двигатель, подключите черный/минусовой соединительный кабель в качестве земли между трансмиссией и минусовой клеммой аккумулятора. Прикоснитесь красным кабелем к плюсовой клемме стартера. Если стартер проворачивает двигатель, проблема заключается в плохом заземлении шасси.

Опять же, будьте осторожны при выполнении этих тестов, чтобы защитить себя. Или еще лучше, снимите новый стартер и проверьте его на рабочем столе.

Q У меня Nissan Pathfinder V6 1988 года выпуска с пробегом 149 000 миль, который я восстанавливаю. Одна проблема, которую я бы очень хотел решить: Независимо от температуры, двигатель ведет себя так, как будто на улице 30 градусов ниже нуля! Температура может быть 90 градусов, а двигатель работает на 2000-2400 об/мин, пока не прогреется! Это происходит только при первом запуске в день.

A Эта ранняя система впрыска топлива использует «устройство управления быстрым холостым ходом» (FICD) и соленоид холостого хода для управления быстрым холостым ходом при запуске. FICD получает входные данные от датчика угла поворота коленчатого вала, датчика температуры охлаждающей жидкости, зажигания и аккумуляторной батареи. Начальная частота вращения холостого хода от 2000 до 2400 об/мин является правильной, но она должна упасть до нормального холостого хода раньше. Я бы проверил эти два устройства, установленные на корпусе дроссельной заслонки.

Q У меня Chrysler Sebring 1999 года с пробегом около 112 000 миль. Когда холодно — ноль или ниже — моя машина не работает должным образом. Он заводится, работает неровно, но когда я отпускаю газ или включаю передачу, он глохнет. При достаточном прогреве работает нормально. Дилер сказал, что проблема может быть в топливном насосе, но не был уверен в этом, и это было 9 долларов.00 исправить.

Что я делаю?

A Симптомы не очень хорошо указывают на проблему с топливным насосом, хотя причиной может быть низкое давление топлива. Обратитесь в магазин для проверки давления топлива, затем подключите сканирующий прибор для проверки кодов неисправностей. При полностью холодном двигателе попросите мастерскую также проверить точность сигнала датчика температуры охлаждающей жидкости. С помощью диагностического прибора также можно проверить/сбросить привод управления холостым ходом.

Кроме того, своевременно ли проводится плановое техническое обслуживание автомобиля, например, воздушных и топливных фильтров, свечей зажигания и т.п.? Когда температура окружающей среды падает ниже нуля, автомобиль приближается к предельным эксплуатационным характеристикам, а это означает, что плановое техническое обслуживание может повлиять на запуск или отказ от запуска.

Еще от Star Tribune

Еще от Star Tribune

Еще от Business

Бизнес

18 минут назад

Японский производитель развлечений Sony повысил прогнозы по мере роста прибыли

Во вторник Sony заявила, что ее квартальная прибыль за сентябрь выросла на 24% благодаря здоровому спросу на ее музыку и фильмы, что побудило японского гиганта в сфере развлечений и электроники увеличить годовой объем продаж и прогнозы прибыли.

Бизнес

44 минуты назад

Посетителей Шанхайского Диснейленда держат в закрытом парке для тестирования на вирусы

Посетители Шанхайского Диснейленда были временно заблокированы для выезда в рамках тестирования на вирус, которое распространилось на более чем 400 000 человек, объявило городское правительство во вторник.

Бизнес

44 минуты назад

Нефтяной гигант Saudi Aramco получил прибыль в размере 42,4 миллиарда долларов в третьем квартале

Нефтяной гигант Saudi Aramco во вторник сообщил о прибыли в размере 42,4 миллиарда долларов в третьем квартале этого года, что на 39% больше благодаря более высоким мировым ценам на энергоносители. которые наполнили казну королевства, но способствовали росту инфляции во всем мире.

Как проверить стартер

Предоставлено Wikihow.com (https://www.wikihow.com/Test-a-Car-Starter)





Автомобиль, который не заводится, определенно вызывает разочарование. Если ваш автомобиль не заводится, это может быть признаком того, что что-то не так со стартером вашего автомобиля, который отвечает за переворачивание двигателя. Однако, если у вас есть некоторый опыт работы с автомобилями, вы можете выполнить несколько тестов, чтобы определить, что не так со стартером. Проверка шестерни может быть самым быстрым решением, если проблема не является серьезной. Следующий уровень включает в себя проверку электрических цепей, чтобы убедиться, что все работает правильно. Если это все еще не работает, вы можете снять и проверить стартер на стенде, чтобы увидеть, нужно ли его заменить.



Вещи, которые вам понадобятся

• Гаечный ключ
• Проволочная щетка
• Мультиметр
• Тестер цепи
• Трещотка
• Соединительные кабели
• Проволока 16 калибра



Часть 1: Проверка шестерни

1. Включите фары и попытайтесь завести автомобиль.

При этом может произойти несколько вещей. Если машина шумит так, будто вот-вот заведется, но фары тускнеют, вероятно, заклинило шестерню стартера.

• Если машина издает щелкающий звук, но ни разу не пытается завестись, а фары тускнеют, проблема, скорее всего, в аккумуляторе. Перейдите к проверке электрической системы.





2.  Поверните цапфу шестерни разводным ключом.

Стартер представляет собой большой электродвигатель в цилиндрическом корпусе, который обычно крепится болтами к одной стороне блока цилиндров. Если вы видите небольшую квадратную заглушку (заглушку шестерни), торчащую из конца цилиндра, поверните ее с помощью гаечного ключа, пока она не станет свободно двигаться на своем месте. Попробуйте снова завести автомобиль, как только шестерня сможет свободно двигаться.

• В современных автомобилях вы найдете соленоид (меньший по размеру цилиндр), прикрепленный к пусковому цилиндру в виде «контейнера». В старых автомобилях они будут разделены и соединены толстым проводом.
• Обратитесь к руководству пользователя, чтобы найти эти компоненты.



3.  Раскачайте машину, если не видите заглушки и у вас механическая коробка передач.

Выключите автомобиль и включите вторую передачу. Отпустите аварийный тормоз и раскачайте автомобиль вперед-назад. Это может ослабить шестерню.

• Если вы не видите заглушку шестерни и у вас автоматическая коробка передач, вам придется снять стартер и проверить его на стенде.



Деталь  2:  Проверка электрической системы



1.  Визуально осмотрите клеммы аккумулятора.

Откройте капот автомобиля и проверьте положительные и отрицательные клеммы аккумулятора. Если есть грязь или коррозия, это может привести к плохому контакту и отсутствию питания на стартер.

• Если клеммы загрязнены или покрыты коррозией, вы можете отсоединить аккумулятор, очистить соединения проволочной щеткой и снова подключить их.
• В новых автомобилях клеммы аккумуляторной батареи или даже вся аккумуляторная батарея могут быть закрыты пластиковой крышкой. Снимите одну или все эти крышки, чтобы лучше рассмотреть аккумулятор. Но следите за тем, чтобы никакие металлические предметы (инструменты и т. д.) случайно не коснулись обеих клемм во время работы.



2.   Проверьте напряжение аккумулятора с помощью мультиметра.

Установите на мультиметре значение «DC» и установите его шкалу на 20 (для проверки от 0 до 20 вольт). Поместите красный щуп на положительную (+) клемму аккумулятора, а черный щуп на отрицательную (-) клемму. Вы получите показания выше 12 В, если батарея работает правильно.

• Независимо от того, в порядке ли клеммы аккумулятора, возможно, проблема в проводах, подающих питание на стартер и другие компоненты.
• Во время проверки напряжения убедитесь, что заземляющий провод аккумулятора надежно подключен к кузову автомобиля. Это необходимо для правильной работы аккумулятора.



3.  Осмотрите соленоид.

Если вы пытаетесь завести автомобиль, но ничего не происходит, а аккумулятор питается правильно, то, вероятно, проблема связана с соленоидом. Это устройство представляет собой небольшой цилиндр, обычно прикрепленный к верхней части стартера. Визуально осмотрите его, чтобы убедиться, что все провода, идущие к нему, подключены правильно.

• Соленоид не будет работать, если его провода болтаются. Подсоедините их и попробуйте снова завести машину. Если это не поможет, возможно, соленоид не включается должным образом.
• Провод соленоида обычно закрепляется зажимом или болтом. Если вы не знаете, куда идет свободный провод или как он крепится, обратитесь за помощью к профессионалу.



4.   Используйте тестер цепи, чтобы проверить, поступает ли ток на соленоид.

Подсоедините один провод тестера цепи (контрольная лампа) к клемме питания соленоида. Прикрепите другой провод к оголенному металлу кузова. Если тестер загорается, то проблема в соленоиде или самом стартере, а не в попадании тока на него.

• Если тестер не загорается, значит, плохой контакт и нужно заняться проводкой.
• Еще одной потенциальной причиной этой проблемы является неисправность замка зажигания.



5.  Проверьте выходной ток соленоида.

Подсоедините один разъем контрольной лампы к выходу соленоида, а другой — к клемме заземления аккумуляторной батареи. Лампа должна загореться. Если нет, вам нужно будет снять стартер/соленоид в сборе и проверить его на стенде.

Часть 3: Стандартный тестирование вашего стартера

1. Снимите стартер.

Если при попытке завести автомобиль вы ничего не слышите, а электрические цепи вроде бы исправны, то, вероятно, проблема в самом стартере. Вам нужно будет осторожно отсоединить проводку стартера, открутить ее и снять с блока цилиндров для дальнейшего тестирования.

• Снятие стартера (с прикрепленным соленоидом или без него) должно выполняться осторожно, включая подъем автомобиля на домкрат, во избежание повреждений или опасностей. Руководство по эксплуатации вашего автомобиля может вам помочь, но если вы не уверены в своих силах, доверьте эту работу профессионалу.
• Если вы снимаете стартер самостоятельно, обязательно пометьте все провода и следите за болтами для повторной сборки!

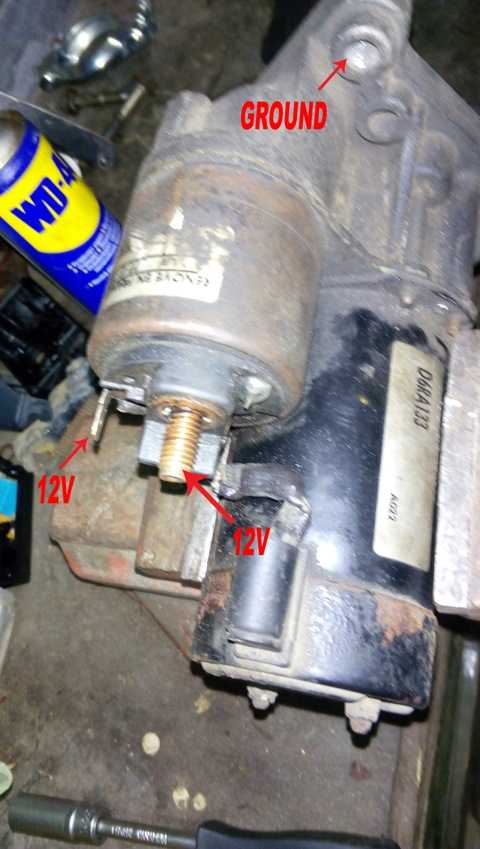

2.  Подсоедините соединительные кабели к пусковому устройству.

Возьмите красный соединительный кабель и подключите один конец к положительной клемме автомобильного аккумулятора. Подсоедините другой конец к толстому плюсовому контакту на соленоиде стартера. Подсоедините один конец черного соединительного кабеля к одному из ушей стартера (ребристообразные части, выступающие из главного цилиндра), а другой конец к отрицательной клемме аккумуляторной батареи.



3.  Подсоедините провод к малой клемме стартера.

Возьмите несколько футов изолированного провода 16-го калибра. Зачистите один конец и обожмите его на маленькой клемме на стартере. Идите вперед и зачистите другой конец, но пока ничего с ним не делайте.

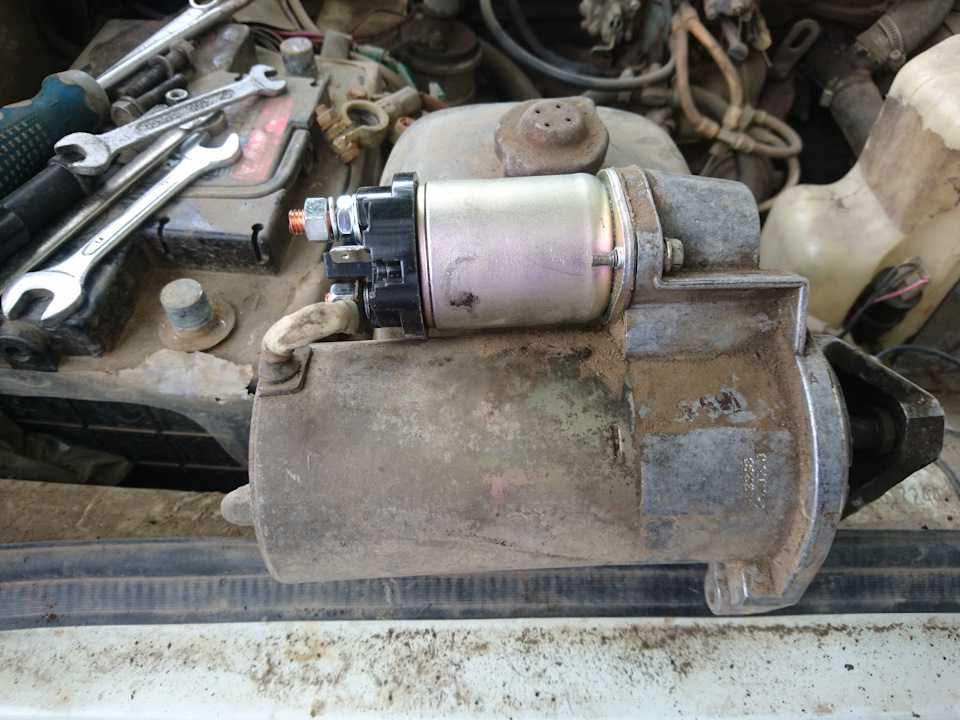

4.  Удерживайте стартер одной ногой.

При испытании стартера на стенде он может двигаться и искрить. Придерживая его ногой, он не будет прыгать и причинять травмы.

• Вы ​​можете попросить кого-нибудь помочь вам. Попросите их надежно удерживать стартер ногой в ботинке, пока вы выполняете тест.



5.   Прикоснитесь другим концом провода к положительному выводу аккумуляторной батареи.

При этом шестерня стартера должна двигаться и вращаться. Если этого не произойдет, то стартер неисправен и его необходимо заменить.

• Если стартер крутится, а вы все равно не можете понять, почему машина не заводится, вызовите механика для более тщательного осмотра.



Ссылки

1. Том Айзенберг. Автотехник. Экспертное интервью. 26 июля 2019.
2. https://www.hagerty.com/articles-videos/articles/2017/08/08/testing-a-starter-motor
3. https://www.howacarworks.com/ignition-system/checking-the-starter-circuit
4. https://www.howacarworks.com/ignition-system/checking-the-starter-circuit
5. https://www.hagerty.com/articles-videos/articles/2017/08/08/testing-a-starter-motor
6. https://haynes.com/en-us/tips-tutorials/how-test-car-battery-multimeter
7. https://www.hagerty.com/articles-videos/articles/2017/08/08/testing-a-starter-motor
8. https://www.
