Как проверить вакуумный усилитель тормозов ваз 2109?

Вакуумный усилитель для тормозов (ВУТ) – это основной механизм в работе тормозной системы транспортного средства. Именно от его работоспособности зависит процесс торможения автомобиля и безопасность водителя с пассажирами. ВУТ требует периодической проверки на наличие неисправностей или дефектов в его работе.

Причины неисправности ВУТ:

1. Произошел разрыв диафрагмы;
2. На шланге, который идет к усилителю есть трещины или он оборвался;
3. Сломалась пружина.

Отремонтировать устройство можно в техцентрах, которые имеют необходимые инструменты и специалистов, знающих свою работу. Если поездка на станцию техобслуживания не по карману, можно обойтись своими силами, заменив устройство полностью согласно с прилагающейся к нему инструкцией. Но прежде чем совершить замену, следует убедиться, что причина поломки именно в ВУТ.

Как проверить вакуумный усилитель тормоза на автомобиле ВАЗ 2109?

Способ проверки устройство очень простой и не требует никаких инструментов и механизмов. Чтобы увидеть проблему достаточно обратить свое внимание на тормозную педаль. Например, когда для того чтобы добиться торможения авто необходимо сильнее вдавливать в пол педаль тормоза, сам процесс торможение стал не таким эффективным как ранее и иные – это свидетельствует о наличии дефектов в работе ВУТ.

Для проведения проверки ВУТ ВАЗ 2109 необходимо:

1. Остановите автомобиль и заглушите двигатель.
2. Несколько раз с силой нажать на тормозную педаль, а затем прекратите давление в средине хода.
3. После этого, не убирая ногу с педали, запустите двигатель.

В случае нормальной работоспособности ВУТ будет ощущение того, что педаль немножко провалилась вниз, если этого не случилось, то вакуумный усилитель или система торможения вышли из строя.

Визуальная проверка ВУТ ВАЗ 2109

1. Проверьте цельность соединения, патрубка и обратного клапана.
2. Удостоверьтесь, что на фланце нет никаких повреждений.
3. Затем проведите тщательное обследование всех изгибов патрубка. Обнаружив на нем трещины или влажные следы, необходимо их тут же заменить.
4. При наличии дефектов или неполадок в уплотнителе хвостовика, который находится под рулевой колонкой, транспортное средство способно само по себе немного подтормаживать. Чтобы не допустить подобной проблемы следует его проверить, достав коврик и осуществив осмотр защитного колпачка. Если он начинает присасываться – это свидетельствует о его неисправности.
5. Далее снимите колпачок, и заведите двигатель. После этого несколько раз качните хвостовик клапана, услышав при этом шипение, можно говорить о поломке устройства.

Заметив хотя бы один намек на неработоспособность ВУТ, проведите своевременную замену. Устройство недорогое по цене и очень легко меняется, поэтому для страхования себя самого лучше его заменить, чем надеяться на то, что все работает исправно.

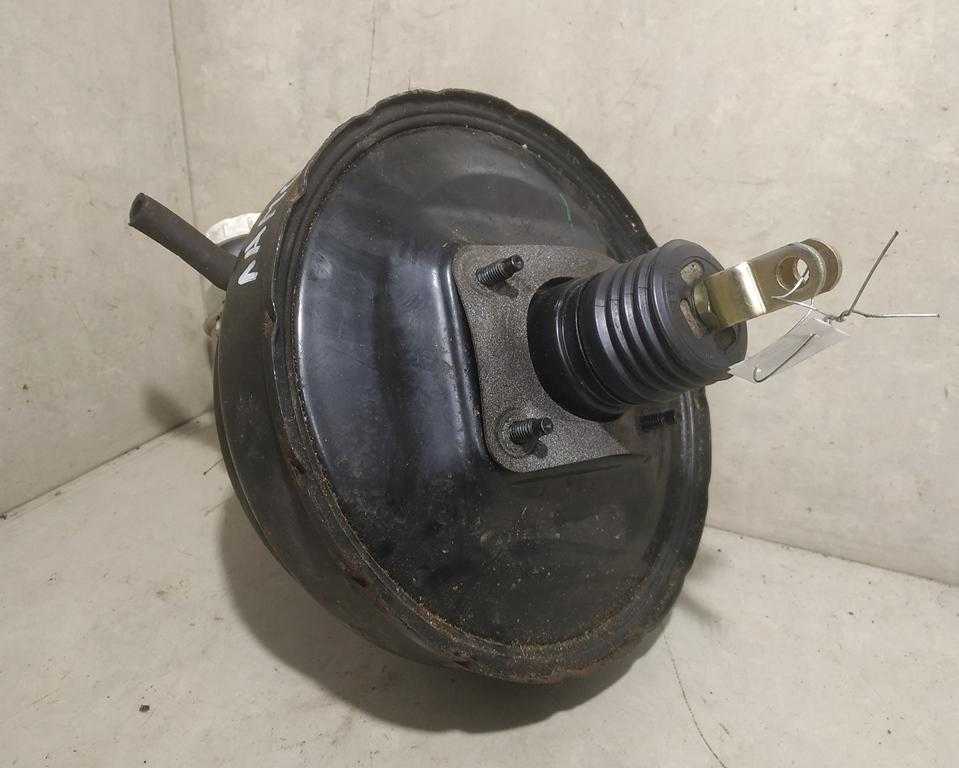

Самостоятельная замена вакуумного усилителя тормозов ВАЗ 2109

Чтобы провести самостоятельную замену понадобится иметь в наличии набор рожковых и торцовых ключей с размерами 10, 13 и 17, а также новое устройство.

Инструкция по замене вакуумного усилителя тормоза:

1. Отключите от тормозной педали шток, который идет от ВУТ.
2. Открутите от усилителя тормозной цилиндр, который расположен в моторном отсеке.
3. Далее необходимо снять цилиндр с вакуума, для этого можно открутить все трубки, проходящие от тормозного цилиндра к кузову, или же устранить одну гайку на «10».
4. Отсоедините шланг, идущий от клапана усилителя к впускному коллектору.
5. Используя кардан, отсоедините от кузова кронштейн крепления.
6. ВУТ прикреплено к кузову автомобиля при помощи четырех гаек на «13».
7. После снятия устройства, поставьте кронштейн креплений на новый усилитель, открутив две гайки на «17», а затем установите его на автомобиль.

Выполнив эту несложную процедуру, вы застрахуете себя и своих родных от непредвиденных ситуаций, возникающих из-за поломки ВУТ ВАЗ 2109.

Как осуществляется замена вакуумного усилителя тормозов ВАЗ-2109

Вакуумный усилитель ВАЗ-2109 предназначен для «облегчения» нажатия на педаль тормоза. Размещается агрегат под капотом за основным цилиндром и связан непосредственно с педалью при помощи штока. Чтобы определить, нужно проводить замену вакуумного усилителя или нет, обратите внимание на усилие, которое необходимо прилагать к тормозному устройству, чтобы машина остановилась.

Как обследовать исправность вакуумного усилителя тормозов на ВАЗ-2109

Проверка поломок вакуумного усилителя ВАЗ-2109 предполагает такие действия владельца машины:

1. Выключите двигатель.
2. Нажмите на педаль тормоза 5 раз.
3. Зажмите тормозную педаль и удерживайте ее.
4. Заведите двигатель автомобиля.

Как в идеале должен вести себя ВАЗ-2109? Если вакуумное приспособление работает корректно, рычаг уходит вперед плавно и без особых усилий. Если сомневаетесь в точности «диагноза», явный признак поломки вакуума – шипение, возникающее на участке подключения трубопровода впускного коллектора к штуцеру клапана, который крепится в обратном направлении к вакуумному усилителю.

Специалисты на СТО рекомендуют автолюбителям исследовать такие характеристики:

• целостность патрубка, который подходит к прибору;
• плотность прилегания магистрального компонента, находящегося на штуцере.

Шипение проявляется, когда ослаблен крепеж.

Очень хорошо заметен начальный этап неисправности вакуумного усилителя в ВАЗ-2109, особенно когда речь о карбюраторе. Рычаг, отвечающий за тормоз, еще хорошо выжимается, торможение вполне информативное, но уже можно заметить такие неблагоприятные свойства:

1. Находясь на холостом ходу, мотор как будто троит.
2. Когда водитель нажимает на педаль тормоза, холостой ход приходит в норму.
3. При влиянии на акселератор в нейтральном положении, вне зависимости от регуляции карбюратора, появляются «провалы».

Если обозначенные признаки присутствуют, тогда есть смысл извлечь из штуцера вакуумного приспособления при работающем моторе патрубок, а после прикрыть шланг пальцем или каким-то предметом. Если холостой ход пришел в норму, значит ничего кроме замены вакуумного усилителя тормозов ВАЗ-2109 сделать больше нельзя.

Если поломка произошла в пути, управление автомобилем следует продолжить с включенным вакуумным усилителем (ВУТ), хоть педаль станет более жесткой и не такой податливой, информативность по-прежнему останется идеальной.

Инструкция по замене ВУТ своими руками на ВАЗ-2109

Прежде чем поставить новый агрегат для тормозов, необходимо демонтировать изношенный. Для этого первоначально следует отсоединить педаль от штока усилителя. Демонтируют приспособление исходя из участка размещения педального узла. Для этого рассоедините 2 единицы, которые закреплены штифтом, сделать это легко при помощи отвертки с плоским наконечником.

Далее подлезьте под капот, удобнее делать это когда автомобиль находится на эстакаде или на смотровой яме:

1. Открутите колодку, отвечающую за питание измерителя уровня тормозной жидкости в машине.
2. Снимите кронштейн, фиксирующий магистрали гидравлического типа в соответствии с рамой ВАЗ-2109. Гайку легко открутить головкой маркировки 10.
3. Вооружившись ключом на 17, снимите основной тормозной цилиндр. Заметьте, что отсоединить нужно 2 гайки.
4. Теперь вакуумный усилитель доступен для проведения последующих манипуляций. Извлеките патрубок, который связывает усиливающую камеру и коллектор впускного формата.
5. Снимите распорку со стока на переднем плане.
6. Применив вороток, удлинитель, карданный шарнир и головку на 13, выкрутите 4 гайки, отвечающие за крепление вакуумного усилителя тормозов на шпильках кузова.
7. Извлеките усилитель со шпилек и достаньте из-под капота.
8. Осмотрите обратную сторону усиливающего тормоза устройства – все детали подлежат демонтажу. Для этого подцепив головкой на 17 две фиксирующие гайки, снимите корпус из металла, потянув на себя. Пыльник снимается со штока без усилий.
9. Прикрепите кронштейн к резиновому уплотнителю на новом ВУТ, следуя обратному порядку шагов.

Правила обязательные для соблюдения монтажа нового ВУТ

Пи установке нового вакуумного механизма учитывайте следующие правила:

• соединение штока ВУТ с педалью тормоза производится после размещения приспособления на фиксирующие шпильки;
• чтобы довести уплотнительные компоненты до совершенства, смажьте пространство между цилиндром тормозов и вакуумным устройством герметиком;
• шток ВУТ в ВАЗ-2109, который влияет на основной тормозной цилиндр, находящийся с лицевой стороны каркаса, может в момент транспортировки или установки передвинуться. Поэтому для проверки состояния изделия нажмите его до упора.

Определить правильность монтажа вакуумного усилителя тормозов не составит труда – педаль тормоза при верной установке изделия работает без сбоев.

Видеоинструкция о том, как своими руками осуществить замену вакуумного усилителя для тормозов в ВАЗ-2109, представлена ниже:

0 0 голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

0

Оставьте комментарий! Напишите, что думаете по поводу статьи.x

Adblock
detector

Вакуумный усилитель тормозов ВАЗ 2114, неисправности вакуумного усилителя, как заменить вакуумный усилитель своими руками. Как заменить вакуумный усилитель тормозов на ВАЗ 2114 своими руками. Замена вакуумного усилителя тормозов ВАЗ 2114.

Вакуумный усилитель тормозов является одним из основных рабочих механизмов автомобильной тормозной системы и предназначен для существенного снижения усилия давления на тормозной рычаг при любых типах торможения, что влечет за собой более высокий уровень комфортности. Его исправность в значительной мере влияет на эффективность торможения, а, соответственно, и на вашу безопасность. Поэтому следует регулярно проверять вакуумный усилитель тормозов для своевременного обнаружения неисправностей либо нарушений в работе. Об этом далее в статье.

Содержание

• Устройство вакуумного усилителя тормозов
• Признаки неисправности вакуумного усилителя тормозов
• Как проверить вакуумный усилитель тормозов
• Как выбрать новый вакуумный усилитель тормозов, критерии выбора
• Инструменты, приспособления, расходные материалы
• Выбор рабочего места
• Замена вакуумного усилителя тормозов, пошаговая инструкция
• Советы профи: как продлить работоспособность вакуумного усилителя тормозов

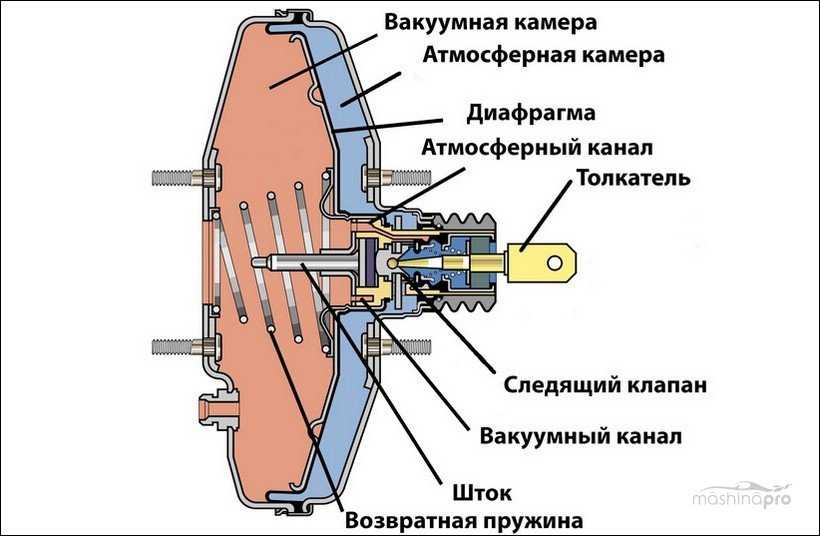

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов на ВАЗ 2114 состоит из:

1. Штока.
2. Уплотнительного кольца фланца главного цилиндра.
3. Чашки корпуса усилителя.
4. Регулировочного болта.
5. Уплотнителя штока.
6. Возвратной пружины диафрагмы.
7. Шпильки усилителя.
8. Уплотнительного чехла.
9. Корпуса вакуумного усилителя.
10. Диафрагмы.
11. Крышки корпуса вакуумного усилителя.
12. Поршня.
13. Защитного чехла корпуса клапана.
14. Воздушного фильтра.
15. Толкателя.
16. Возвратной пружины толкателя.
17. Пружины клапана.
18. Клапана.
19. Втулки корпуса клапана.
20. Буфера штока.
21. Корпуса клапана.

А — вакуумной камеры; В — атмосферной камеры; С, D — каналов.

Признаки неисправности вакуумного усилителя тормозов

Если у вас появились какие-то сомнения насчет исправности вакуумного усилителя, следует незамедлительно проверить его состояние. Тормоза — одна из основных систем любого транспортного средства, от которой напрямую зависит ваша жизнь и безопасность, поэтому безответственность и халатность здесь не допустимы.

Симптомы неисправности вакуумного усилителя, свидетельствующие о его поломке, следующие:

1. Потребность прикладывания большего, нежели было ранее, усилия для нажатия педали тормоза.
2. Ухудшение эффективности торможения транспортного средства во время аналогичного давления на педаль.

Как проверить вакуумный усилитель тормозов

Как только любой из вышеописанных факторов проявляется, сразу же приступайте к диагностике элемента. Для этого следует заглушить двигатель и несколько раз нажать на тормозную педаль с достаточным усилием. Далее останавливаем ее в центре амплитуды движения (фиксируем педаль ногой) и повторно заводим силовой агрегат.

Если педаль немного провалится вниз, то вакуумный усилитель исправен, а если сохранит неизменное положение, значит механизм вышел из строя. После определения проблемы, следует выяснить, что именно случилось с вакуумным усилителем. Для этого нужно его визуально осмотреть. В целом, осмотр осуществляется по следующим пунктам:

1. Вакуумный усилитель проверяется на наличие герметичности соединения патрубка и обратного клапана.
2. Далее проводится осмотр целостности фиксирующих фланцев.
3. В местах изгибов в результате износа могут растрескаться патрубки, о чем будут свидетельствовать мокрые характерные следы на их поверхности.
4. Достаточно часто главной причиной выхода вакуумного усилителя из строя является повреждение хвостовика — на уплотнителе необходимо проверить защитный колпачок, который не должен присасываться. Демонтируйте колпачок и заведите двигатель. Если вы услышали шипение после прокачки хвостовика, значит проблема в нем.

Как выбрать новый вакуумный усилитель тормозов, критерии выбора

1. Стоимость. Цена является одним из самых главных критериев выбора вакуумного усилителя. Не следует с целью экономии покупать дешевые китайские варианты, поскольку прослужат они недолго. Желательно отдать предпочтение изделиям средней ценовой категории — не самым дорогим, но и не самым дешевым.
2. Упаковка. Настоящая упаковка, используемая подлинным производителем, изготавливается из гофрированного картона.

3. Точка продажи. Не стоит покупать товар у базарных торговцев. Существует масса хороших, проверенных магазинов автомобильных запчастей в любом городе. Попросите показать сертификаты, документацию на детали.
4. Этикетка. На этикетке хорошо должны считываться — дата производства детали, номер партии выпуска и название фирмы-производителя.

Инструменты, приспособления, расходные материалы

1. Набор ключей, торцовые и рожковые на «10», «17», «13».
2. Новый вакуумный усилитель.
3. Отвертка.
4. Пассатижи.

Выбор рабочего места

Работы по замене вакуумного усилителя тормозов желательно проводить в гараже.

Замена вакуумного усилителя тормозов, пошаговая инструкция

1. От тормозной педали отсоединяем шток, который торчит из вакуумного усилителя.

2. Далее в моторном отсеке откручиваем от вакуумного усилителя тормозной цилиндр.

3. На данном этапе стоит отметить, что многие инструкции советуют отсоединять все трубки, якобы усложняющие процесс демонтажа вакуумного усилителя тормозов.
   Но, после такой процедуры нужно прокачивать тормоза, что является лишней тратой времени. Поэтому мы обойдемся без данного пункта и сделаем все по-другому.
4. Чтобы демонтировать с вакуумного усилителя тормозной цилиндр, не отсоединяя при этом трубки, достаточно просто открутить одну гайку на «десять».

5. Когда помеха устранена, отключаем шланг, идущий к клапану вакуумного усилителя от впускного коллектора.

6. Далее откручиваем от кузова крепежный кронштейн, для чего желательно иметь специальный карданчик, как на фото. Сам вакуумный усилитель крепится к кузову четырьмя гайками под ключ на тринадцать.

7. Когда демонтаж выполнен, переставляем крепежный кронштейн на новый вакуумный усилитель, для чего следует открутить 2 гайки ключом на «17». Сборку выполняем в обратном порядке.


Советы профи: как продлить работоспособность вакуумного усилителя тормозов

Автомобиль, который регулярно эксплуатируется, требует определенного внимания к себе.

Со временем даже самые качественные и надежные детали изнашиваются. А поскольку весь механизм транспортного средства являет собой непростую систему взаимодействия как узлов, так и отдельных деталей, то становится ясно, что если один элемент выходит из строя, нарушается вся работа авто. Исходя из всего выше сказанного, становится очевидным, что для полноценного применения автомобиля, требуется систематический осмотр, а также исправление возникших неполадок. Данная диагностика тем более необходима, если вызывают сомнение определенные звуки либо неправильная реакция управления.

ПОХОЖИЕ МАТЕРИАЛЫ

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
• ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
• Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
• Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
• Как выбрать подержанные шины, полезные советы
• Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
• Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
• Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
• Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
• Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
• Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
• Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
• Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
• Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
• Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
• Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
• Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
• Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
• Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

Ремонт вакуумного усилителя тормозов ГАЗ, ВАЗ, УАЗ, ГАЗЕЛЬ

Многие сразу грешат на вакуумный усилитель тормозов.

Многие владельцы автомобилей ВАЗ задумываются над ремонтом вакуумного усилителя тормозов. Какие симптомы неисправности вакуумного усилителя тормозов, я вам сейчас расскажу.

Нет, конечно, тормоза полностью не исчезают и через какое-то время после нажатия педали «тормоз» все же схватывают. Но при этом педаль тормоза мягкая какая-то и берет в самом конце.

При нажатии на педаль тормоза педаль мягко идет вниз, получается, что вакуумный усилитель тормозов работает. Если бы вакуумный усилитель тормозов не работал, то ощущения при нажатии педали тормоза были бы как в ВАЗ 2101. Но такие симптомы бывают при не герметичности тормозных патрубков.

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозов проверяется очень просто. Нажимаешь на педаль тормоза до упора и заводишь двигатель. Если педаль при рабочем двигателе мягко идет дальше — вакуумный усилитель исправен. Всё остальное — не его заботы.

Сегодня почти на всех автомобиля стоят вакуумные усилители тормозов, поэтому тема популярная. Да, и ремонт вакуумного усилителя тормозов это не так уж и сложно, можно произвести ремонт вакуумного усилителя тормозов своими руками. Главное внимательно изучить устройство вакуумного усилителя тормозов конкретной модели автомобиля, потому что они могут слегка отличаться. Поэтому для начала рекомендую изучить устройство вакуумного усилителя тормозов автомобиля.

Проверка вакуумного усилителя тормозов УАЗ, ГАЗ, ВАЗ

1. Двигатель троит – это один из признаков неисправности вакуумного усилителя тормозов. Устраните подсосы воздуха впускного коллектора, которые приводят к обеднению горючей смеси.
2. Прокачайте педаль тормоза, затем запустите двигатель, если педаль тормоза провалилась во время пуска двигателя, значит, вакуумный усилитель работает. Если осталась без движения значит следует ремонтировать вакуумный усилитель или заменить вакуумный усилитель.
3. Осмотрите корпус вакуумного усилителя на наличие подтеканий.
4. Изредка регулируйте вакуумный усилитель тормозов.

Подготовьте необходимые инструменты для ремонта вакуумного усилителя тормозов.

По конструкции вакуумный усилитель тормозов в одном блоке с ГБЦ. Корпус вакуумного усилителя делится на две части: 1 – атмосферная, 2 – вакуумная.

Вакуумная часть соединяется с впускным коллектором при помощи обратного клапана. А коллектор в свою очередь выступает источником разряжения. Для постоянной работы вакуумного усилителя тормозов на дизельных двигателях используется вакуумный электрический насос.

Вакуумный усилитель работает лишь при работающем двигателя. Это можно объяснить тем, что при не работающем двигателе обратный клапан разъединяет вакуумный усилитель и коллектор.

Атмосферная камера соединяется с вакуумной при нажатии педали тормоза. Когда вы нажимаете на педаль тормоза, оказывается давление на толкатель, который перемещает клапан. Диафрагма под действием штока-поршня приводит к нагнетанию тормозной жидкости к рабочим цилиндрам.

А возвратная пружина служит для того, чтобы переместить диафрагму в исходное положение. Работу вакуумного усилителя можно описать разностью давлений в вакуумной и атмосферной камерах. Разница давления приводит к движению толкателя, штока и поршня.

Как определить неисправности вакуумного усилителя тормозов ВАЗ, УАЗ, ГАЗ.

Не забывайте, наличие тормозов не говорит о том, что ваш вакуумный усилитель тормозов работает. Просто при неисправности вакуумного усилителя, становится труднее управлять транспортным средством. Это приносит водителю трудности в управлении автомобилем. Для торможения водителю приходится прикладывать больше усилий, чем обычно.

Основные неисправности вакуумного усилителя тормозов:

• Износ и старение резины клапанов, разрыв или повреждение диафрагмы.
• Обрыв или повреждение шланга, вследствие чего коллектор двигателя соединяется с вакуумным усилителем тормозов. Проверьте крепление хомутов и шланг на отсутствие трещин.

Ремонт вакуумного усилителя тормозов своими руками

1. Изучите руководство по эксплуатации автомобиля, просмотрите и ознакомьтесь со схемой вакуумного усилителя тормозов.
2. Отсоедините тягу привода тормозов, которая располагается под рулевым валом.
3. Снимите главный тормозной цилиндр.
4. Осмотрите и определите неисправности вакуумного усилителя тормозов и произведите замену вакуумного усилителя тормозов или проведите ремонт узла вакуумного усилителя тормозов.

Как заменить вакуумный усилитель и тормозной цилиндр на автомобилях ВАЗ

Как заменить вакуумный усилитель и тормозной цилиндр на автомобилях ВАЗ-2115, ВАЗ-2114, ВАЗ-2113, ВАЗ-2110, ВАЗ-21099, ВАЗ-2109, ВАЗ-2108

Есть несколько причин, при возникновении которых обязательно нужно заменить вакуумный усилитель и главный тормозной цилиндр на автомобилях ВАЗ-2115, ВАЗ-2114, ВАЗ-2113, ВАЗ-2110, ВАЗ-21099, ВАЗ-2109, ВАЗ-2108. При ухудшении эффективности тормозов в машине и когда педаль тормоза становится существенно «мягче» и диагностика тормозных колодок и прокачка тормозной системы (полное удаление воздушной пробки) не привели к ожидаемому результату, есть необходимость заменить главный тормозной цилиндр в комплекте.

Второй причиной может стать вытекающая тормозная жидкость главного тормозного цилиндра (на вакуумном усилителе имеются подтеки тормозной жидкости). Замена манжетов главного тормозного цилиндра очень часто не меняет ситуацию, но все же можно попытаться. Ремкомплект манжетов для главного тормозного цилиндра стоит дешево. Главное, купить товар хорошего качества.

Чтобы проверить исправность вакуумного усилителя для педали тормоза, нужно пару раз нажимать педаль тормоза и, не отпуская ее, запускать двигатель автомобиля. Вакуумный усилитель будет исправен, если вдруг вы ощутите небольшой толчок вниз. Если нет, нужно проверять герметичность соединения обратного клапана, находящегося на корпусе усилителя, и штуцера впускного коллектора с вакуумным шлангом.

Если нет проблем с герметичностью, готовимся заменить вакуумный усилитель. Есть вторая причина для его замены. Неисправность вакуумного усилителя может вызывать неровную работу двигателя и становиться одной из причин, в результате которой снижается мощность двигателя автомобиля. В данном случае несложно проверить верность поставленного диагноза. На двигателе, который работает, нужно сильно зажать вакуумный шланг. Если двигатель после этого станет работать стабильней, значит, скоро появится необходимость приобретения нового вакуумного усилителя.

Чтобы заменить главный тормозной цилиндр и вакуумный усилитель своими силами, нужно иметь отвертку, пассатижи, ключ накидной и торцовый на «13», ключи накидной и торцовый на «17», специальный ключ для тормозных трубок на «10» (смотри снимок 1), а также тормозную жидкость. В вашей работе будут важны такие мелочи, как штуцера-заглушки и резиновые колпачки (снимок 2). В каком моменте их нужно использовать, узнаете ниже.

Когда запчасти и инструмент подготовлены, начинаем заменять главный тормозной цилиндр и вакуумный усилитель самостоятельно.

Как снять на автомобилях ВАЗ-2115, ВАЗ-2114, ВАЗ-2113, ВАЗ-2110, ВАЗ-21099, ВАЗ-2109, ВАЗ-2108 главный тормозной цилиндр:

• от датчика уровня тормозной жидкости отсоединяем колодку с проводами;

Колодка датчика уровня тормозной жидкости

• ключом на «10» для тормозных трубок штуцера по очереди отвинчиваем от главного тормозного цилиндра. И ставим заглушки на тормозной цилиндр и тормозные трубки. Эта хитрость при тщательном исполнении даст возможность избежать завоздушивания тормозной системы и утечки тормозной жидкости;

Отсоединяем тормозные трубки

• затем, ключом на «17» (торцовым или накидным) отвинчиваем обе гайки, которые крепят цилиндр к вакуумному усилителю. Убираем тормозной цилиндр.

Откручиваем гайки крепления цилиндра

В обратной последовательности проводим установку. При установлении нового главного тормозного цилиндра, его необходимо прокачать в тисках (наполнить тормозной жидкостью).

Как заменить вакуумный усилитель на автомобилях ВАЗ-2115, ВАЗ-2114, ВАЗ-2113, ВАЗ-2110, ВАЗ-21099, ВАЗ-2109, ВАЗ-2108:

• Повторите действия, которые были описаны в разделе «Каким образом  снять главный тормозной цилиндр». При замене вакуумного усилителя можете не откручивать полностью главный тормозной цилиндр, а лишь отсоединить штуцера, которые находятся с левой стороны, и в сторону отвести тормозной цилиндр. Это уже на ваше усмотрение.
• Затем от обратного клапана отсоединяем шланг и вынимаем в салоне скобу стопорную пальца тормозной педали и вынимаем палец .

Снятие шланга с обратного клапана

• С помощью накидного или торцового ключа на «13» (как будет удобно) отвинчиваем четыре гайки для крепления вакуума к автомобильному кузову . Это самая не удобная процедура.
• После этого перекручиваем на новый вакуум рамку крепления , пользуясь торцовым ключом на «17», в обратной последовательности проводим сборку. Помним также, что сначала лучше соединить тормозную педаль и вакуум с помощью пальца-сухаря, а затем прикручивать к кузову рамку вакуума.
• Еще рекомендуется поменять вакуумный шланг, потому что при эксплуатации он утрачивает гибкость и эластичность. Из-за чего появляются изломы и трещины.

Читайте также: Ремонт вакуумного усилителя тормозов автомобиля Москвич

Все статьи >

Автор:

Равиль Салихов

КОММЕНТАРИИ: (0)

замена вакуумного усилителя тормозов своими силами

• 1 Проверка
  • 1.1 Проверка работы вакуумного усилителя
  • 1.2 Проверка обратного клапана
• 2 Замена
  • 2.1 Снятие вакуума

Вакуумный усилитель тормозов

Основным признаком, который подсказывает автолюбителю о выходе из строя вакуумного усилителя тормозной системы, является затруднительный ход педали тормозов. Это чревато плохим торможением, что может в экстренном случае привести к дорожно-транспортной аварии.
На ваз 2109 замена вакуумного усилителя тормозов должна обязательно проводиться. Замена вакуумного усилителя тормозов на ваз 2109 может быть спокойно проведена и своими силами.

Проверка

Замена вакуумного усилителя тормозов ваз 2109

Ремонт вакуумного усилителя проводится в специализированных автомастерских с использованием предназначенного для этого оборудования. В условиях гаражного ремонта на ВАЗ-2109 замена вакуумного усилителя тормозов производится с установкой нового.
Перед принятием решения по проведению замены, надо провести проверку работы его самого, а так же обратного клапана.

Проверка работы вакуумного усилителя

Ваз 2109 вакуум тормозной

Чтобы проверить работу усилителя надо:

• Сделать ногою нажатия на педаль, таким образом поднять давление в тормозной системе. Педаль при этом остается в отжатом состоянии.
• Удерживая ногу на педали, включить двигатель.
• При запуске двигателя, нога с педалью начинает движение к полу кузова ваз, значит, вакуумный усилитель работает и вся система в исправности.

Примечание.
В другом случае, нога с педалью остаются без движения, то есть в верхнем отжатом состоянии, значит, где-то есть неисправность. Сначала надо проверить вакуумный шланг, по местам соединений. Также проверить обратный клапан на герметичность.

Проверка обратного клапана

Ваз 2109 вакуумные тормоза

Чтобы проверить работу обратного клапана надо:

• осмотреть места соединений трубок;
• ощупать руками эти места;
• подтянуть хомуты в местах соединений патрубков;
• на штуцере впускной трубы;
• на штуцере обратного клапана, на вакууме.

Потом проверить сам клапан. Для этого снять резиновую трубку с вакуума, при необходимости использовать плоскую отвертку.
Так как трубка снимается очень туго.
Взять заранее приготовленную резиновую грушевидную шприцовку, подходящего диаметра к штуцеру:

• Вставить ее;
• Сдавить шприцовку;
• Выдавить воздух из нее.

Отпустить руку, если она остается сжатой, тогда проверка клапана завершена. То есть клапан выполняет свое конструктивное предназначение. Если шприцовка наполнилась воздухом, тогда придется менять клапан.
Так же можно проверить работу клапана ртом:

• Выдуть воздух изо рта, он должен спокойно пройти в вакуум;
• Затем произвести всасывание, выход воздуха не должен почувствоваться.

Этим завершается проверка вакуумного усилителя тормозной системы, обратного клапана. При не обнаружении дефектов в соединяемых частях и исправной работе обратного клапана, производится замена вакуума.

Замена

Ваз 2109 вакуумный усилитель тормозов

Для этого необходим простой набор ключей:

• рожковый ключ №17;
• головка №13;
• крестообразная и плоская отвертки.

Ремонт проводится в гараже, где следует поднять капот и установить подпорку.

Снятие вакуума

Очередность выполнения работ:

• снять минусовую клемму с аккумуляторной батареи;
• отсоединить от тормозного вакуума резиновую трубку, предварительно открутить хомут;
• отсоединить клемму питания электричеством датчика уровня с крышки главного тормозного цилиндра;

Ваз 2109 проверка вакуумного усилителя тормозов

• потом в салоне машины отодвинуть сидение водителя в крайнее дальнее положение, до упора насколько позволят полозья;
• опуститься под рулевую колонку к педали тормоза.

Примечание: при необходимости из-за недостатка освещения использовать переносную лампу с защитным фонарем.

• пассатижами снять стопорное кольцо с втулки, которая соединяет саму педаль с разъемом тяги вакуума;
• снять тягу, опустить на пол кузова.

Примечание: разъем тяги представляет П-образную пластину с отверстиями для крепления к планке педали.

• вернуться к установленному вакууму;
• теперь предстоит аккуратно снять главный тормозной цилиндр;

Ваз 21093 вакуумный усилитель тормозов

• снимать его надо вместе с подходящими трубками тормозной системы.

Примечание. Это надо делать, чтобы не добавлять дополнительной работы по заливке тормозной жидкости, прокачки всей тормозной системы по всем четырем суппортам.

• очистить резьбовое соединение на втулках главного цилиндра и воспользоваться для проведения этой работы, щеткой по металлу.

Примечание. Аккуратно откручивать гайки, несколько раз проворачивая вперед, назад, чтобы ни сорвать резьбу на винтах. Снять гайки с винтов, так же снять шайбы которые находятся в сжатом состоянии.

Вакуумный усилитель тормозов

Для облегчения работы, плоской отверткой надо пройти по корпусу цилиндра и слегка, как можно аккуратно освободить их от прилипания.

Примечание: если гайки не поддаются откручиванию, надо на них капнуть несколько капель уксусной кислоты 70%, выждать минут 30, прочистить резьбу металлической щеткой и повторить откручивание.

Схема

После удаления шайб надо приступить к снятию главного тормозного цилиндра. Он будет поддаваться снятию тяжело.
Поэтому надо аккуратно, чтобы не сломать, не сильно погнуть тормозные трубки, резко, но не сильно приложить усилие. Снимать тормозной цилиндр надо вперед, без отклонений в сторону.
Последним завершающим этапом остается снятие вакуума. Он крепится к перегородке салона на кронштейне.

• Кронштейн крепится на двух шпильках, провести очистку резьбы как указано выше.
• Открутить гайки, произвести снятие вакуума вместе с кронштейном.

На коробке должна быть заводская этикетка, на которой хорошо читаются:

• наименование производителя;
• номер партии;
• дата выпуска;
• так же должен быть указан артикул: 2108-3510010ТМ.

Так как на рынке встречается подделка. Поэтому покупать надо у проверенных продавцов, в магазинах которые смогли себя зарекомендовать себя с положительной стороны.
При выполнении работ своими руками надо очень внимательно просмотреть видео. Самое главное будет состоять в том, чтобы запомнить очередность проведения ремонтных работ.
Для лучшего восприятия взять фото на место выполнения ремонта. Заранее в домашних условиях их пронумеровать по порядку. Выполняя по очереди работы, фото перекладывать вниз.
Не полениться сделать это, так как при сборке можно проверить последовательность правильного выполнения процесса. Так же не помешает прочитать инструкции по выполнению ремонта автомобиля, что бы избежать неожиданных ситуаций.

Вакуумный усилитель тормозов ВАЗ 2110

Содержание:

• Замена вакуумного усилителя тормозов на ВАЗ 2110 и 2112. Безопасность превыше всего
• Схема тормозной системы ВАЗ 2108 и её особенности
• Устройство вакуумного усилителя тормозов.
  • Неисправности вакуумного усилителя тормозов.
  • Как проверить вакуумный усилитель тормозов?
    • Поэтапная процедура ремонта:
• Регулировка привода тормозной системы Ваз 2107, Ваз 2105, Ваз 2104
  • • Кронштейн педалей сцепления и тормоза
• Конструкция вакуумного усилителя тормозов ВАЗ 2109
• Неисправности вакуумного усилителя
• Ремонт вакуумного усилителя
• Проверка вакуумного усилителя тормозов Ваз 2109
• замена вакуумного усилителя уаз Автолюбители
• Замена регулятора давления
• Диагностика тормозной системы своими руками
  • Шум, стук, скрип или вибрация
  • Автомобиль тянет в сторону
  • Проблемы с педалью тормоза
  • Неполное растормаживание всех колес

Замена вакуумного усилителя тормозов на ВАЗ 2110 и 2112.

Безопасность превыше всего

Снимается колодка, ведущая провода на датчик уровня тормозной жидкости;
С патрубка (обратный клапан усилителя) снимается шланг вакуума. Обязательно одной рукой следует удерживать клапан;
Откручиваются 2 гайки, крепящие основной тормозной цилиндр

Под ними расположены шайбы, не потеряйте их;
Осторожно отводится снятый цилиндр в бок. Не повредите трубки системы, подводящие воздух

Иначе, вам придется их менять, что осложнит проведение ремонта;
Внизу панели приборов найдите и открутите 4 гайки, крепящие вакуум тормозов. Если вами устанавливалась дополнительная шумовая защита, то придется ее снять;Переходим под капот, и демонтируем с машины вакуумный усилитель;
С использованием шлицевой отвертки снимается стопор (кольцо пальца). Далее можно отсоединять толкатель от педали управления;
Остается только скрутить гайки, крепящие вакуумный усилитель к кронштейну. Используя отвертку, их разделяют.

AutoFlit. ru

Схема тормозной системы ВАЗ 2108 и её особенности

Лада 2108 Хаки Бортжурнал распорка задних стоек ваз 2108, 2109, 21099

На ВАЗ 2108 — две системы тормозов:

• рабочая;
• стояночная.

Рабочая обеспечивает замедление и остановку автомобиля при движении, а стояночная фиксирует ВАЗ 2108 на стоянке. В качестве рабочей на ВАЗ 2108 применяется двухконтурная система тормозов. Один контур обеспечивает торможение левого переднего и правого заднего колеса. Другой останавливает правое переднее и левое заднее колесо. Это обеспечивает повышенную курсовую устойчивость ВАЗ 2108 даже при отказе одного из контуров. Ни одна из сторон автомобиля не остаётся без тормозящего колеса. Это очень важный фактор обеспечения безопасной эксплуатации ВАЗ 2108.

Тормозная система ВАЗ 2108 демонстрирует высокую преемственность в отношении тормозов заднеприводных моделей. Они хорошо зарекомендовали себя при эксплуатации в российских условиях. Была признана оправданной замена дисковых задних тормозов итальянского прототипа Fiat 124 на барабанные, более приспособленные к отечественным условиям. В отличие от первого поколения заднеприводных моделей, тормоза ВАЗ 2108 имеют вакуумный усилитель и регулятор давления в цилиндрах задних колёс.

Работают тормоза ВАЗ 2108 так:

1. Чтобы остановить автомобиль, водитель нажимает правой ногой на педаль.
2. Рычажная система передаёт воздействие на вакуумный усилитель.
3. Тот, используя соединение с разреженным воздухом в картере двигателя, передаёт усилие на главный тормозной цилиндр.
4. В свою очередь, этот агрегат распределяет давление между двумя диагональными гидроконтурами системы.

В каждом из диагональных контуров по трубопроводам давление передаётся на передний дисковый и задний барабанный тормоз. Давление на задние тормоза передаётся через двухконтурный регулятор давления, обеспечивающий рост тормозного усилия при повышении нагрузки на заднюю ось.

Стояночный тормоз ВАЗ 2108 имеет тросовый привод и связан с тормозами задних колёс. В действие она приводится при помощи рычага с фиксирующей трещоткой, расположенного под правой рукой водителя, рядом с его сиденьем.

Устройство вакуумного усилителя тормозов.

Тонирование стекол на ВАЗ 21099-2109-2108

Конструктивно вакуумный усилитель тормозов объединяется с ГТЦ в один блок. Для человека с развитым интеллектом схема действия рассматриваемого элемента не будет представлять никаких сложностей. Корпус разделяется на две части, при этом атмосферная часть располагается со стороны педали тормоза, а вакуумная со стороны главного тормозного цилиндра.

С помощью обратного клапана вакуумная камера соединяется с впускным коллектором, являющимся в свою очередь источником разряжения. Вакуумный электрический насос зачастую используется на дизельных двигателях для того, чтобы работа вакуумного усилителя была постоянной. Когда двигатель останавливается, вакуумный усилитель разъединяется с коллектором за счет действия обратного клапана, именно поэтому вакуумный усилитель тормозов способен работать лишь когда двигатель активен. В случае неисправности или отказа рассматриваемого элемента происходит аналогичное разъединение.

За счет следящего клапана атмосферная камера в исходном положении соединяется с вакуумной камерой и с атмосферой при активации педали тормоза. С педалью тормоза связан толкатель, за счет него следящий клапан перемещается. Со штоком ГТЦ соединяется диафрагма со стороны вакуумной камеры, она способствует нагнетанию тормозной жидкости за счет поршня к рабочим цилиндрам.

За счет возвратной пружины диафрагма перемещается по окончанию торможения в исходное положение. В конструкции усилителя также может быть электромагнитный привод штока. Активный усилитель тормозов используется в системе ESP и его основное предназначение заключается в предотвращении опрокидывания.

В целом работа вакуумного усилителя тормозов основывается на разности давлений в атмосферной и вакуумной камерах. Именно за счет этой разницы активируется толкатель и способствует перемещению штока поршня ГТЦ.

Неисправности вакуумного усилителя тормозов.

Первое, на чем стоит акцентировать внимание — неисправности рассматриваемого узла не могут способствовать полной деактивации тормозной системы. Как результат управление авто становится более затрудненным и водитель вынужден прикладывать больше усилий нажимая на педаль торможения

К традиционным неисправностям можно отнести следующее:

• Наличие неисправности внутри самого вакуумного усилителя, например, старение резины клапанов или разрыв диафрагмы. В данном случае клапан начнет травить воздух.
• Обрыв или разгерметизация шланга, за счет которого коллектор двигателя соединяется с вакуумным усилителем тормозов. В таком случае вы сможете услышать шипение рассматриваемого элемента. Обязательно проверьте надежность затяжки хомутов и сам шланг на наличие разрывов или трещин.

Как проверить вакуумный усилитель тормозов?

Если двигатель начал троить, диагностируйте исправность вакуумного усилителя. Разгерметизация часто сопровождается подсосом в патрубок впускного коллектора воздуха, следовательно, воздушно-топливная система, которая поступает в цилиндр двигателя, резко обедняется.
В качестве второго варианта диагностики сделаете около пяти качков с помощью педали тормоза при неработающем двигателе. Далее посредине хода зафиксируйте педаль и запустите двигатель. Если педаль проваливается во время запуска, вакуумный усилитель функционирует

Если же она остается без движения, значит необходимо заменить или сделать ремонт вакуумного усилителя тормозов.
При визуальном осмотре настоятельно рекомендуется обратить внимание на наличие подтеков, которые могут появиться на корпусе вакуумного усилителя.
Периодически должна проводиться регулировка вакуумного усилителя тормозов.

Для ремонта или замены необходимо подготовить стандартный набор инструментов или же соответствующий комплект.

Поэтапная процедура ремонта:

1. Изучите мануал автомобиля и определитесь с ключевыми конструктивными нюансами вакуумного усилителя.
2. Отсоедините тягу привода рассматриваемого элемента от педали тормоза, которая располагается под рулевым валом.
3. Снимите ГТЦ в подкапотном отсеке.
4. В зависимости от неисправности произведите замену или ремонт данного узла.

Регулировка привода тормозной системы Ваз 2107, Ваз 2105, Ваз 2104

Коробка переключения передачКПП Ваз 2108, 2109, 21099

/ Инструкции по регулировки и проверке тормозов у автомобилей лада 2107 своими руками, поиск неисправностей в тормозной системе ваз 2104, ваз 2105, ваз 2107.

Педаль тормоза: 1 — вакуумный усилитель; 2 — толкатель; 3 — педаль тормоза; 4 — буфер выключателя стоп-сигнала; 5 — гайка выключателя; 6 — выключатель стоп-сигнала; 7 — оттяжная пружина педали; 8 – главный цилиндр

Свободный ход педали тормоза ваз 2104 при неработающем двигателе должен составлять 3–5 мм. Эту величину получают, регулируя положение выключателя 6 стоп-сигнала.

Вакуумный усилитель ваз 2104, ваз 2105, ваз 2107: 1 — фланец крепления наконечника; 2 — корпус усилителя; 3 —шток; 4 — крышка; 5 — поршень; 6 — болт крепления усилителя; 7 — дистанционное кольцо; 8 — опорная чашка пружины клапана; 9 — клапан; 10 — опорная чашка клапана; 11 — опорная чашка возвратной пружины; 12 — защитный колпачок; 13 — обойма защитного колпачка; 14 — толкатель; 15 — воздушный фильтр; 16 — возвратная пружина клапана; 17 — пружина клапана; 18 — уплотнитель крышки корпуса; 19 — стопорное кольцо уплотнителя; 20 — упорная пластина; 21 — буфер; 22 — корпус клапана; 23 — диафрагма; 24 — возвратная пружина корпуса клапана; 25 — уплотнитель штока; 26 — болт крепления главного цилиндра; 27 — обойма уплотнителя штока; 28 — регулировочный болт; 29 — наконечник шланга; 30 — клапан; А — вакуумная полость; В — канал, соединяющий вакуумную полость с внутренней полостью клапана; С — канал, соединяющий внутреннюю полость клапана с атмосферной полостью; Е — атмосферная полость

Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение, клапан 9, прижимаясь к корпусу 22, разобщает полости А и Е, и происходит неполное растормаживание колес при отпущенной педали. Положение выключателя стоп-сигнала регулируется его перемещением при отпущенной гайке 5. Установите его так, чтобы буфер стоп-сигнала слегка касался упора педали, при этом свободный ход педали ваз 2107 должен быть 3–5 мм. По окончании регулировки затяните гайку 5.

ПРЕДУПРЕЖДЕНИЕРегулировку свободного хода педали тормоза производите при неработающем двигателе ваз 2107.

Если перемещением выключателя стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов ваз 2105, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 28 относительно плоскости крепления фланца главного цилиндра (размер 1,25—0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока 3, а другим ключом завертывая или отвертывая болт 28.

• —

Устройство тормозной системы Ваз 2107, Ваз 2105, Ваз 2104

—

—

—

—

—

—

—

—

—

Кронштейн педалей сцепления и тормоза

Кронштейн педалей сцепления и тормоза Ваз 2107, Ваз 2105, Ваз 2104

Эксплуатация и ремонт тормозов лада 2104. Проверка усилителя и цилиндра тормозов лада 2107. Обслуживание передних и задних тормозных механизмов, регулятора лада 2105.

Конструкция вакуумного усилителя тормозов ВАЗ 2109

На текущий момент трудно представить работу тс, если в ее конструкцию не включен вакуумный усилитель тормозов ВАЗ 2109. Благодаря данному агрегату обеспечивается создание дополнительного усилия, которое передается в ближайшем будущем на педали тормозной бухгалтерской системы. Устройство соединяется воединыжды в одноблочную конструкцию с ГТЦ, в этом случае корпус делится на две отдельные части. 1-ая часть, атмосферная, размещается рядом с педалью тормоза. Следущая причина часть, вакуумная, как правило размещена рядом с основным цилиндром.

Для объединения вакуумной камеры и коллектора, вут на ВАЗ 2109 имеет особый оборотный клапан. Почти всегда, электронный насос врубается в конструкцию движков тс, с единственной целью – обеспечения размеренной и неизменной работы вакуумного усилителя. После остановки мотора тс, усилитель будет отключен от коллектора, средством использования оборотного клапана. Также разъединение осуществляется после отказа рабочего оборудования.

Но можно наблюдать неудобство в управлении автомобилем, водителю же, потребуется прикладывать значительно большие усилия при нажатии на педаль тормоза.К основным неисправностям, в результате которых потребуется ремонт или замена вут ВАЗ 2109 можно отнести:

обрыв шланга, либо же его разгерметизация. Общая схема, почему работает вакуумник на ВАЗ 2109, базирована на разнице давления в 2-ух камерах, вакуумной и атмосферной. За счет применения данного механизма обеспечивается перемещение рабочего штока в поршне ГТЦ.

Диагностика работы вакуумного усилителя тормозов.

https://youtube.com/watch?v=06Jj1Cy_KxQ

Как заменить вакуумный усилитель тормозов (ВУТ):. ВАЗ 2109 ;. ВАЗ 2110 .

Неисправности вакуумного усилителя

Несмотря на высокое качество, вакуумный усилитель ВАЗ 2109, цена которого отличается в зависимости от выбранного сервиса, все же может выйти из строя и нуждается в своевременном обслуживании и ремонте

Первый фактор, на который необходимо обратить внимание, владельцу транспортного средства, возникшая неисправность вакуумника не способствует полной и окончательной деактивации установленной тормозной системы.При активации работы педали, атмосферная камера соединяется с вакуумной. Дальше последует перемещение следящего клапана, какой оказывает воздействие толкатель

Перемещение диафрагмы в начальное положение осуществляется после завершения процесса торможения.

Шланг обеспечивает соединение коллектора двигателя автомобиля с вакуумным усилителем. Водитель при возникновении подобной неисправности услышит шум или шипение внутри конструкции. В таком случае стоит проверить надежность соединения хомутов, либо же сам шланг, на наличие трещин, разрывов;

неисправности внутри самой конструкции усилителя. К ним можно отнести износ, старение резины на клапанах, разрыв диафрагмы. Обнаружить данную неисправность можно по поведению клапана, который начинает постепенно травить воздух. Вариантом решения проблемы станет замена резины, диафрагмы, что может быть выполнено как в сервисном центре, так и самим владельцем.

Ремонт вакуумного усилителя

В том случае, если при обращении в сервис, цена вакуумного усилителя ВАЗ 2109 при ремонте покажется слишком высокой, можно выполнить данную процедуру самостоятельно. Для этого потребуется всего лишь правильно выполнить несколько этапов:

• в первую очередь необходимо изучить техническую документацию к транспортному средству, в котором указаны ключевые особенности конструкции;
• исследовать ключевые особенности данной модели вакуумного усилителя, наиболее проблемные зоны;
• подготовить необходимый комплект инструментов, смазочных материалов;
• обнаружить под валом руля тягу привода усилителя, отсоединить ее от педали тормоза;
• найти в отсеке под капотом ГТЦ и снять ее;
• после обнаружения неисправности выполнить ремонт или замены поврежденного узла;
• собрать конструкцию в обратной последовательности;
• выполнить необходимые проверки работы устройства.

Проверка вакуумного усилителя тормозов Ваз 2109

Зачастую при неэффективном торможении автомобиля Ваз 2109 возникает необходимость в проверке вакуумного усилителя тормозов.

Вакуумный усилитель тормозов Ваз 2109

Само название данного узла говорит о его назначении: с помощью вакуума усиливается воздействие на главный тормозной цилиндр от педали тормоза. Так что, если нужно очень сильно давить на педаль, чтобы автомобиль затормозил, необходимо проверить вакуумный усилитель. Проверка вакуумного усилителя тормозов Ваз 2109 заключается в следующем: 1)На незаведенном двигателе нажимаем педаль тормоза и удерживаем ее ногой.

Нажимаем на педаль тормоза

Педаль давит на шток ВУТ

Когда двигатель Ваз 2109 не заведен, вакуумный усилитель еще не работает. Ради интереса попробуйте пустить машину накатом с горочки на незаведенном двигателе. Тормозить становится гораздо тяжелее. Это следует иметь ввиду, когда тебя буксируют: тормозить нужно начинать заранее. 2)Включаем зажигание и заводим машину, педаль тормоза должна немного провалиться вниз.

Почему? А потому, что на работающем двигателе во впускном коллекторе Ваз 2109 создается разряжение, которое через шланг с обратным клапаном усиливает нажатие на педаль. Разряжение впускного коллектора двигателя помогает толкать педаль тормоза. 3) Если в момент, когда двигатель завелся педаль тормоза не пошла вниз, значит вакуумный усилитель тормозов Ваз 2109 неисправен и подлежит замене. Однако, прежде чем бежать в магазин покупать новый, необходимо проверить шланг от вакуумного усилителя тормозов ко впускному коллектору. Также проверке подлежит обратный клапан.

Обратный клапан Ваз 2109

Проверка шланга сводится к проверке надежности крепления хомутов, отсутствия трещин самого шланга.

Крепление шланга к коллектору

Если через шланг вакуумного усилителя тормозов будет подсос воздуха, то Ваз 2109 будет глохнуть на холостом ходу. Если повезет, то подсос воздуха можно даже услышать. Характерное шипение всасывамого в шланг воздуха будет указывать на подсос. Обратный клапан -вещь простая, проверятся также элементарно. Почему то все инструкции по ремонту и эксплуатации Ваз 2109 рекомендуют проверять обратный клапан с помощью специальной груши. У меня, например, ее нет, а проверять нужно. Поэтому элементарно просто проверка производится ртом. В чем вся суть. Клапан пропускает воздух только в одном направлении: во впускной коллектор, обратно он пропускать воздух не должен. Снимаем клапан и всасываем воздух через него: со стороны коллектора воздух должен всасываться, со стороны ВУТ — нет. Вот и вся проверка. На Главную.

замена вакуумного усилителя уаз Автолюбители

Замена вакуумного усилителя ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙОтворачиваем гайки крепления главного тормозного цилиндра к вакуумному усилителю и аккуратно отводим цилиндр вперед, стараясь сильно не изгибать тормозные трубкиОслабив затяжку хомута шланга подвода разрежения,…

…отсоединяем шланг от штуцера усилителя.

Ключом «на 14» отворачиваем два верхних болта крепления кронштейна усилителя.

Плоскогубцами расшплинтовываем…

…и вынимаем ось из вилки толкателя усилителя.

Ключом «на 17» отворачиваем две нижних гайки крепления кронштейна усилителя.

Снимаем вакуумный усилитель с кронштейном так, чтобы не повредить трубку гидропривода сцепления.

Ключом «на 17» отворачиваем четыре гайки …

…и снимаем кронштейн с усилителя.

Ключом «на 30» отворачиваем обратный клапан и снимаем его.

Если усилитель не заменяем, промываем его воздушный фильтр.Для этого ослабляем хомут…

…и стягиваем резиновый защитный чехол.

Вставив подходящий инструмент в проушины вилки, ключом «на 19» ослабляем затяжку контргайки.

Отворачиваем и снимаем вилку толкателя с защитным чехлом…

…и контргайку.

                                                                                                        Плоскогубцами с тонкими губками или пинцетом вынимаем три шайбы воздушного фильтра.

Промываем шайбы в мыльном растворе, высушиваем и устанавливаем их на место.Перед установкой вакуумного усилителя необходимо отрегулировать выступание толкателя и штока из корпуса усилителя. Для проверки величины выступания толкателя:устанавливаем в проушины вилки гладкий прямой стержень диаметром 10 мм.

                                                                                                     Слегка нажав на стержень между проушинами вилки, выбираем люфты. Линейкой измеряем расстояние от центра стержня до плоскости шпилек корпуса усилителя. Оно должно быть в пределах 134,7–136,3 мм.Если это не так, то, отвернув ключом «на 19» контргайку вилки толкателя и заворачивая или отворачивая вилку, добиваемся нужной величины. После этого затягиваем контргайку.Для проверки величины выступания штока до упора утапливаем его в корпус.

Глубиномером штангенциркуля, подложив жесткую пластину известной толщины (щуп не менее 0,5 мм), измеряем величину выступания штока над плоскостью торца усилителя. Она должна находиться в пределах 7,78–8,0 мм. Если это не так, то,…

…удерживая шток ключом «на 8», вращаем наконечник штока ключом «на 7», добиваясь нужной величины.Наконечник должен проворачиваться туго. Если он вращается легко, то, отвернув его, наносим на резьбу штока анаэробный герметик и регулируем выступание.Устанавливаем вакуумный усилитель в обратной последовательности, при этом шпильки на кронштейне усилителя должны быть снизу, а болты сверху.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh5OUMDIuhRk4gDA4h4QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Замена регулятора давления

О поломке регулятора давления задних тормозов ВАЗ 2108 ярче всего свидетельствует склонность машины к заносу при торможении на прямой ровной сухой дороге. При поломке регулятора рекомендуется заменить его в сборе. Ремонт этого агрегата в условиях частного гаража крайне затруднён, а тормоза прямо влияют на безопасность. Если вы вынуждены ремонтировать тормоза своими руками, но не имеете надлежащего опыта и профессиональной подготовки, поменяйте регулятор целиком. Не разбирайте его во избежание неприятностей с тормозами.

Замена регулятора осуществляется на яме или на эстакаде. Порядок выполнения работ:

1. Приподнимите отвёрткой скобу серьги рычага привода регулятора, выведите рычаг из отверстия и снимите скобу с рычага.
2. Выверните штуцеры шлангов гидропривода из корпуса регулятора, снимите шланги.
3. Заглушите штуцеры трубопроводов, чтобы жидкость не вытекала.
4. Открутите два винта крепления регулятора к кронштейну.
5. Снимите регулятор.

Новый регулятор смонтируйте в обратном порядке.

Диагностика тормозной системы своими руками

Появился визг, стук при нажатии на педаль тормоза или наблюдается вибрация, следует как можно скорей определить причину неисправности. С тормозами не шутят, если нет возможности обратиться к специалистам, можно выполнить проверку тормозной системы автомобиля самостоятельно.

Шум, стук, скрип или вибрация

1. Произошло отслоение тормозной накладки от основания, необходимо заменить тормозную колодку.

1. Используются неподходящие колесные болты, которые задевают за детали тормоза.
2. Детали тормозного механизма задевают за тормозной диск или барабан.
3. Отслоилась тормозная накладка от колодки, заменить.

1. Тормозной диск деформирован, заменить парой или проточить.
2. Неровный тормозной барабан, заменить или проточить.
3. Закис поршень в заднем колесном цилиндре. Заменить цилиндр.
4. Ослабла или сломана стяжная пружина задних тормозных колодок, заменить пружину.
5. Отслоение тормозной накладки от колодки, заменить.

1. Тормозные колодки износились, коррозия, заменить.
2. Попала грязь, которая должна со временем сама очиститься.
3. Плохое качество тормозных колодок, выбрать качественные.
4. Накладка тормозной колодки отслоилась от основания, заменить.
5. Ослабла или сломана стяжная пружина задних тормозных колодок, заменить пружину.

1. Проверить герметичность шлангов вакуумного усилителя тормозов (ВУТ), при необходимости заменить.
2. Порвана мембрана ВУТ, заменить ВУТ.

Автомобиль тянет в сторону

1. Заклинило поршень колесного цилиндра, заменить цилиндр.
2. Суппорт смещен в сторону, затянуть болты крепления.
3. Поломка стяжной пружины задних тормозных колодок, заменить пружину.
4. Непроходимость тормозных магистралей (трубок, шлангов), заменить.

1. Заклинивание поршня колесного цилиндра, заменить цилиндр.
2. Непроходимость тормозных магистралей (трубок, шлангов), заменить.
3. Отслоение накладки от основания колодки, замените колодку.
4. Замасливание тормозных механизмов. Очистите тормозные диски, барабанов и колодки и устраните причину замасливания.
5. Тормозные колодки намокли, подсушивайте тормоза легкими нажатиями на педаль тормоза.
6. Не работает один из контуров тормозной системы, устранить утечку тормозной жидкости, прокачать систему.
7. Деформация тормозного диска, заменить парой.
8. Овальность тормозного барабана, проточить или заменить.

Проблемы с педалью тормоза

1. Завоздушивание тормозной системы. Устранить утечку жидкости, проверить герметичность соединений, прокачайте тормоза.
2. Повреждение тормозных трубок и шлангов, заменить.
3. Повреждение манжет в главном тормозном цилиндре (ГТЦ), регуляторе давления. Заменить на новый.
4. Тормоза перегрелись. Дайте им остыть, используйте только качественную тормозную жидкость и вовремя ее меняйте.
5. Не работает устройство автоматического регулирования зазора между колодками и диском. Заменить колесный цилиндр и прокачайте тормоза.
6. Не работает один из контуров тормозной системы, устранить утечку тормозной жидкости, прокачать систему.

1. Поршень колесного цилиндра заклинило, заменить.
2. Непроходимость тормозных трубок или шлангов, заменить.
3. В тормозную жидкость попало масло или бензин. Замените тормозные цилиндры, шланги, промойте систему и прокачайте.
4. Замасливание тормозных механизмов. Очистите тормозные диски, барабанов и колодки и устраните причину замасливания.
5. Полный износ тормозных колодок, заменить.
6. Тормозные колодки намокли, подсушивайте тормоза легкими нажатиями на педаль тормоза.
7. Плохое качество тормозных колодок, выбрать качественные.
8. Коррозия тормозного диска, проточите или замените диск.
9. Накладка тормозной колодки отслоилась от основания, заменить.
10. Неправильно отрегулирован привод регулятора давления, отрегулируйте.
11. Неисправен регулятор давления, заменить.
12. Неисправен ВУТ. На остановленном двигателе нажмите на педаль тормоза 5–8 раз и, удерживая ее нажатой, запустите двигатель. Если ВУТ исправен, то после запуска педаль должна «уйти» вперед.
13. Не герметичен шланг, соединяющий ВУТ с впускным коллектором. Проверить шланг, устранить не герметичность.

Неполное растормаживание всех колес

1. Отсутствует свободный ход педали тормоза, отрегулируйте ход педали.
2. Регулировочный болт штока ВУТ больше, чем положено, выступает относительно плоскости крепления главного тормозного цилиндра, отрегулируйте выступание (1,25 –0,2 мм) регулировочного болта.
3. В тормозную жидкость попало масло или бензин. Замените тормозные цилиндры, шланги, промойте систему и прокачайте.
4. Заклинил поршень главного цилиндра, замените главный цилиндр, прокачайте систему.

xn--2111-43da1a8c.xn--p1ai

Вакуумный усилитель тормозов ВАЗ 2105 признаки неисправности. Как проверить вакуумный усилитель тормозов

Не верьте тем, кто говорит, что тормоза придумали трусы. Их придумали очень умные и долгожители, а вакуумный усилитель тормозов тоже придумали очень ленивые люди. Для того чтобы проверить необходимость ВУТ на автомобиле, попробуйте остановить его, нажав на педаль тормоза при выключенном двигателе на малых оборотах. Скорее всего, чтобы полностью остановиться, вам придется так сильно нажимать на педаль тормоза, что вам даже потребуется немного приподняться в кресле. Представляете, если вас ждет такой сюрприз при интенсивном движении в потоке машин, да еще и на спуске? Поэтому к этому вопросу просто необходимо отнестись со всей серьезностью и полной ответственностью за свою и чужую безопасность. Итак, давайте разберемся, как производится ремонт ВУТ и замена его комплектующих.

Общее устройство тормозной системы ВАЗ 2110

Вакуумный усилитель тормозов ВАЗ-2110 располагается в моторном отсеке автомобиля между главным тормозным цилиндром и педалью тормоза.

Схема ВУТ

Принцип работы вакуумного усилителя тормозов кратко рассмотрен на следующем рисунке:

Принцип работы следящего клапана (на рисунке не показан). При нажатии на педаль тормоза шток перемещает диафрагму влево, толкающий клапан разъединяет полости и в полости «А» создается разрежение. А так как полость «Б» все еще находится под атмосферным давлением, то оба этих условия (вакуум + атмосферное давление) вместе дают дополнительную тормозную силу.

Подробно работу всей тормозной системы автомобиля в совокупности можно рассмотреть в следующем видео уроке.

Как это работает (на видео)

Диагностика вакуумного усилителя своими руками

В первую очередь нужно сказать, что неисправности и выход из строя вакуумного усилителя не фатальны. Отмечается лишь характерное затруднение при торможении автомобиля и в некоторых случаях нарушение стабильной работы двигателя. В любом случае перед поездкой можно самостоятельно провести достаточно эффективную и не требующую особых навыков проверку работы вакуумного усилителя тормозов, для этого:

1. При неработающем двигателе несколько раз нажать на педаль полного хода;
2. Держите ее нажатой;
3. Запускаем двигатель.

Если при этом педаль немного «ушла» в пол, то с вашим вакуумным усилителем все в порядке, если нет, то продолжаем дальнейшую диагностику системы.

Основные признаки неисправностей ВУТ (таблица)

Способы ремонта или замены деталей

Шипение при торможении (с видеопримером)

Этот характерный звук вы можете услышать в следующем видео:

Кстати, по инструкции штатный «вакуумный бак» ВАЗ-2110 ремонту не подлежит, только замена, но мы «своими руками». И судя по количеству выложенных в сети различных инструкций по самостоятельному ремонту автомобилей, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет смело можно заочно присвоить звание инженера-конструктора. Поэтому рассмотрим порядок ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоразмерно велика.

В любом случае сначала придется демонтировать ВУТ, для этого понадобится минимум подручных средств.

Инструменты

• Рожковые и торцевые ключи размеров «10», «13», «17»;
• Мощная плоская отвертка;
• Ремкомплект или ВУТ в сборе;
• Герметик и немного желания сделать все самому.

Разборка

На данном этапе у нас есть выбор: либо делать все как сказано в инструкции производителя (отсоединить главный тормозной цилиндр от ВУТ, открутив от него все тормозные трубки, а затем прокачать его) или немного проще и с малой кровью (просто отодвигая ее в сторону).

В любом случае выбор за вами, но я пойду по простому пути:

1. Отсоединить толкатель от педали тормоза:




   Снять защелку, вытащить палец

2. Отсоедините колодку с проводами от датчика уровня тормозной жидкости:




   Отсоедините колодку

В моторном отсеке открутить две гайки крепления главного тормозного цилиндра к «вакууму»:




Две гайки на «17»

3. Удерживая обратный клапан, снимите с него вакуумную трубку:




   Снятие вакуумной трубки

Как раз к этому моменту все «мануалы» требуют отсоединения тормозных трубок от ГТЦ, а я предлагаю открутить всего одну гайку крепления тормозных магистралей к салону и просто убрать ГТЦ в сторону:




Гайка на «10»

В салоне под панелью приборов отвернуть четыре гайки крепления кронштейна педали тормоза:




Гайки на «13»

4. Демонтируем вакуумный усилитель вместе с кронштейном:




   Демонтаж ВУТ

5. Открутив две гайки крепления кронштейна педали и поддев его отверткой, отсоедините его от «вакуумной коробки»:




   Гайки на «17» Ремонт

Приобретаем ремкомплект ВАЗ — 2108/2109 в магазине:




Содержимое ремкомплекта

6. Аккуратно развальцовать корпус вакуумного усилителя мощной отверткой и молотком:




   развальцовка

7. Так как внутри находится возвратная пружина, для предотвращения «выстрела» свободной половины накручиваем на шпильки открученные ранее гайки. Вот такая картина у нас получилась:

   Дефект диафрагмы

8. Далее разобрать диафрагму не получится, так как шпильки, крепящие ее к корпусу, заклепаны. Достаточно снять его манжету с тела относительно легким движением руки:

   Демонтаж

9. Сами видите, каталожный номер «родной» и купленной манжеты один и тот же!

   Каталожный номер

10. Устанавливаем манжету в корпус диафрагмы, при этом аккуратно помогая отверткой, чтобы ее край попал во внутренний паз:

    Внутренний паз диафрагмы

11. Далее смазываем посадочное место шайбы на шпильке с гофрой герметиком…

    Герметик для смазки

12. …и место соединения кронштейна педали с корпусом вакуумного усилителя:

    Уплотнение

13. На этом ремонт вакуумного усилителя можно считать завершенным, осталось только аккуратно закатать места крепления ранее развальцованных половинок. Установка «вакуума» происходит строго в обратном порядке.

Шипение при работе двигателя + видео по диагностике и замене

Данная проблема возникает при подсосе воздуха в вакуумную трубку усилителя тормозов. Необходимо проверить на герметичность как сам патрубок, так и места его соединений с впускным коллектором и ВУТ. Так как при этой неисправности система впуска двигателя разгерметизируется, воздушная смесь обедняется в третьем и четвертом цилиндрах и двигатель начинает «троить». Подробнее о диагностике данной неисправности вы можете узнать в этой видеоинструкции.

Мягкая «ватная» педаль тормоза

Как правило, в этом случае происходит подсос воздуха в гидравлическую часть тормозной системы из-за ее разгерметизации. Выявляется визуальным осмотром и контролем уровня тормозной жидкости в расширительном бачке. Если течи не обнаружено, а уровень жидкости в бачке продолжает снижаться, то необходимо проверить целостность внутренней манжеты главного тормозного цилиндра со стороны ВУТ.

Болт регулировочный № 4

Болтом регулировочным (№ 4) необходимо выдвинуть шток толкателя на 1,25 мм выше плоскости корпуса вакуумного усилителя. Как правило, эта регулировка производится заводом-изготовителем и к вновь купленному ВУТ претензий нет.

Рассматриваемые в данной статье вопросы устройства, эксплуатации и ремонта вакуумного усилителя тормозов ВАЗ 2110 актуальны для всех типов отечественных автомобилей, могут быть лишь незначительные отличия во внешнем виде ВУТ и его крепежных приспособлениях.

Как вы сами могли убедиться, несмотря на то, что вакуумный усилитель тормозов играет весьма существенную роль в тормозной системе автомобиля, выявление его неисправностей и ремонт не требует от вас каких-то экстраординарных навыков и знаний. Как говорится, «не боги горшки обжигают». Удачи!

Вакуумный усилитель тормозов обеспечивает лучшую динамику торможения автомобиля и значительно повышает комфорт управления. На практике работа ВУТ выражается в эффективном торможении при минимальном усилии на педаль. Использование активных систем помощи при экстренном торможении значительно повышает безопасность дорожного движения.

Устройство ВУТ

Вакуумный усилитель тормозов в большинстве автомобилей располагается возле моторного щита и представляет собой монолитный узел с ГТЦ и бачком для тормозной жидкости.

Для усиления тормозного усилия в конструкции ВУТ используются:

• металлический корпус;
• разделительная мембрана из пластика;
• обратный клапан;
• Толкатель педального узла;
• регулирующий клапан;
• шток гидроцилиндра;
• возвратная пружина.

Принцип действия

Прижимное усилие тормозных колодок в автомобилях, конструкция которых не требует установки ВУТ, накачивается усилием, создаваемым водителем при нажатии на педаль. Вакуумный усилитель тормозов использует разницу атмосферного давления для создания вакуума, тем самым способствуя созданию давления в тормозной магистрали.

Начнем с того, что рабочая диафрагма разделяет корпус на атмосферную и вакуумную (расположенные со стороны ГТЦ) камеры. Он соединен через толкатель с педалью. Когда тормоза не задействованы, следящий клапан поддерживает одинаковое давление в двух камерах. Нажатие на педаль тормоза приводит к тому, что толкающий клапан «перерезает» соединение. Перепускной клапан уравнивает давление атмосферной части кузова с моторным отсеком. Вакуум, который все это время сохранялся в корпусе ВУТ, теперь притягивает диафрагму. Как только водитель отпускает педаль тормоза, возвратная пружина возвращает упругую перегородку в исходное положение.

Низкое давление в корпусе, питающее вакуумный усилитель, создается через шланг, соединяющий вакуумную секцию с впускным коллектором. Это происходит за счет разрежения, создаваемого поршнем, опускающимся к НМТ при впуске топливно-воздушной смеси. Если вакуума бензинового двигателя достаточно для нормальной работы ВУТ, то дизели в обязательном порядке оснащаются вакуумным насосом, предназначенным для откачки вакуума. В зависимости от конструкции (лепестковая, мембранная) в движение приводится такое устройство: ТНВД, генератор или распределительный вал.

Поломки ВУТ

Неисправности вакуумного усилителя могут влиять не только на эффективность тормозной системы, но и на работу бензинового двигателя. К основным видам повреждений относятся:

• нарушение герметичности системы, повреждение шланга; обеспечение вакуума;
• разрыв диафрагмы;
• повреждение рабочих клапанов или связанных с ними деталей (пружины, клапаны).

Неисправный усилитель тормозов не лишает автомобиль тормозов, но может значительно затруднить управление автомобилем.

Если вы заметили изменения в работе усилителя тормозов, не спешите менять шланг или ремонтировать усилитель тормозов. На некоторых автомобилях заслонка рециркуляции воздуха в салоне напрямую связана с работой усилителя. Симптомы разгерметизации этой системы аналогичны тем, которые проявляются при поломках ВУТ.

Самодиагностика

Простой принцип работы позволяет проводить диагностику своими руками. Ремонт вакуумного усилителя следует доверить специалистам. Несколько простых методов помогут вам определить исправность системы:

• После кратковременной работы двигателя выключите автомобиль и несколько раз нажмите на педаль тормоза. При исправном усилителе первое нажатие будет легким, а все последующие потребуют усилий. Каждый последующий ход педали будет короче;
• остановите двигатель и подождите несколько минут. Проверить ВУТ на герметичность можно, вытащив из впускного коллектора шланг, идущий к нему. Если есть вакуум, вы услышите хлопок выходящего воздуха;
• При выключенном двигателе резко нажмите педаль тормоза несколько раз подряд. Запустите двигатель, продолжая удерживать педаль. Как только двигатель запустится, работающий вакуумный усилитель тормозов сделает педаль «мягкой» и она провалится;
• Одной из самых распространенных проблем является утечка воздуха. Проверьте шланг подачи вакуума на наличие механических повреждений, а также герметичность его соединения с корпусом. В этом случае может потребоваться срочный ремонт ВУТ. Такого «подсоса» воздуха вполне достаточно, чтобы бензиновый двигатель начал троить;
• двигатель выключен. При первом нажатии на педаль должен появиться звук поступления воздуха в атмосферную часть корпуса. Если этого нет, то порвалась мембрана или неисправен перепускной клапан.

Перечисленные признаки неисправного усилителя тормозов помогут диагностировать и устранить поломку в кратчайшие сроки.

Еще сравнительно недавно для того, чтобы остановить одну из старых моделей автомобилей, необходимо было приложить значительное усилие к педали тормоза, а спустя некоторое время в устройстве автомобилей появился вакуумный усилитель тормозов. Это устройство значительно облегчает управление автомобилем, но, тем не менее, требует периодического ремонта и контроля за своим техническим состоянием.

Устройство вакуумного усилителя тормозов – схематический обзор

Устройство вакуумного усилителя тормозов неразрывно связано с. Его основу составляет корпус, разделенный диафрагмой на две камеры. Вакуумная камера расположена сбоку главного цилиндра, где она соединена со специальным обратным клапаном. Именно в этой области создается вакуум. Атмосферная камера расположена со стороны педали тормоза и с помощью следящего клапана соединяется, в свою очередь, с вакуумной камерой или с атмосферой.

Сам клапан приводится в движение толкателем, а тормозная жидкость впрыскивается в рабочие цилиндры с помощью поршня. В конце торможения возвратная пружина приводит в движение диафрагму, возвращая ее в исходное положение. Некоторые модели усилителей могут быть оснащены электромагнитным приводом штока, выполняющим функцию системы экстренного торможения.

Принцип работы вакуумного усилителя тормозов и признаки неисправности

Основной принцип работы вакуумного усилителя тормозов основан на разнице давлений, образующихся в вакуумной и атмосферной камере. Именно эта разница влияет на толкатель, перемещающий шток главного цилиндра системы. Для поддержания разрежения на должном уровне используется обратный клапан вакуумного усилителя тормозов.

В режиме разреженной атмосферы воздух через этот клапан отсасывается из усилителя, но обратно через него уже не поступает.

Особое внимание при проверке тормозной системы следует обратить на техническое состояние вакуумного усилителя. Хотя его неисправности не вызывают катастрофических последствий, тем не менее требующая повышенного усилия педаль тормоза создает дискомфорт и затрудняет управление автомобилем. Есть, конечно, неисправности, которые все же требуют ремонта или даже замены устройства.

В первую очередь может разгерметизироваться или оборван шланг вакуумного усилителя тормозов, соединяющий его с коллектором. После того, как будет слышно шипение, проверяют состояние самого шланга и качество затяжки хомутов. Кроме того, частой причиной является порванная диафрагма или старая резина в клапанах, через которые также может выходить воздух.

Вакуумный усилитель тормозов — как добраться до поломки?

Чтобы точно определить неисправность, необходимо внимательно изучить инструкцию по эксплуатации автомобиля, в которой описана конкретная модель вакуумного усилителя. Иногда причина довольно проста, когда двигатель начинает троить из-за подсоса лишнего воздуха и обеднения рабочей смеси. При проведении визуального осмотра необходимо выявить течи на корпусе усилителя и обязательно выяснить причины их возникновения.

Для эффективного ремонта вакуумного усилителя необходим соответствующий конкретной модели ремкомплект и стандартный набор инструментов. Чаще всего производится полная замена устройства на новое, устанавливаемое в сборе. Для того, чтобы приступить к ремонту или замене, отсоединяют тягу привода, расположенную в салоне, возле рулевого вала на педали тормоза. После этого в моторном отсеке нужно отсоединить главный тормозной цилиндр. В конце вакуумный шланг снимается с обратного клапана. Теперь усилитель открыт для доступа, вы можете его отремонтировать или заменить.

Любой автомобиль, сходящий сегодня с конвейера автозавода, обязательно оснащается вакуумным усилителем тормозов, который уже давно стал неотъемлемой частью тормозной системы. Он предназначен для облегчения торможения, позволяя при небольшой физической нагрузке со стороны водителя придать тормозной системе максимальное усилие, чтобы торможение было эффективным.

Усилитель тормозов не сложен по конструкции, поэтому проблемы с ним возникают не так часто, а некоторые из них можно попробовать решить, не прибегая к замене всего узла. При необходимости проведения ремонта имеет смысл заранее приобрести ремкомплект вакуумного усилителя тормозов, в состав которого входят детали, подверженные наибольшему износу. Если усилитель демонтируется при ремонте автомобиля, многие специалисты рекомендуют заменить эти детали, что продлит срок безотказной работы всего агрегата.

Усилительное устройство

Представляет собой довольно простое устройство, корпус которого разделен внутри на две половины герметичной мембраной, соединенной со штоком, ведущим к главному тормозному цилиндру всей системы. Первая камера усилителя сообщается с атмосферой и поддерживается при нормальном давлении. Вторая камера безвоздушная, и при работающем двигателе в ней поддерживается вакуум, что позволяет эффективно работать усилителю, передавая мощность от педали к тормозному цилиндру.

Для обеспечения возможности сообщения с атмосферой или источником вакуума на корпусе имеется обратный клапан вакуумного усилителя тормозов. Впускной коллектор используется как источник постоянного вакуума при работающем двигателе. Этим и объясняется тот факт, что устройство работает только при включенном моторе. После его остановки внутри усилителя сохраняется вакуум, который вскоре исчезает.

Самотестирование усилителя

Иногда явные признаки сломанного или плохо работающего усилителя тормозов не так просто заметить. Чтобы избежать серьезных проблем с этим устройством, следует периодически проводить элементарные диагностические мероприятия.

1. На заглушенной машине нужно несколько раз нажать на педаль тормоза, что уравняет давление в камерах. При последующих нажатиях не должно быть посторонних звуков: скрипа или скрежета, свидетельствующих о начавшихся проблемах с мембраной или пружиной, возвращающей ее в исходное положение.
2. После нескольких нажатий на педаль следует зафиксировать ее в нажатом положении и завести автомобиль. Если педаль при этом поднимается, система полностью исправна, если остается утопленной в пол, проблемы с усилителем серьезные, и вмешательства уже недостаточно.

После этого, особенно если отмечаются какие-то тревожные симптомы, следует внимательно осмотреть шланг вакуумного усилителя тормозов и его фланец. За долгие годы эксплуатации автошланг может изнашиваться и трескаться, а крепления могут терять первоначальную герметичность – устройство с такими шлангами не способно обеспечить эффективную работу, так как поддержание вакуума будет невозможно.

Важно! Неисправный усилитель тормозов оказывает существенное влияние на мощность двигателя, постоянно снижая ее. Поэтому помимо снижения эффективности самого торможения, параллельно увеличивается расход топлива, двигатель может начать троить.

Возможные неисправности усилителя

Поскольку корпус устройства герметичен, внешние воздействия на его внутренние части просто исключены. Поэтому все неисправности или поломки вызваны естественными процессами старения или износа материалов. Некоторые из наиболее распространенных признаков неисправности усилителя тормозов включают следующее:

• износ клапана;
• надрывы или трещины в самой диафрагме;
• весенние каникулы;
• износ/трещины внешних шлангов, в том числе ведущих к впускному коллектору, что обеспечивает поддержание вакуума в системе.

Для некоторых опытных автовладельцев неисправности вакуумного усилителя тормозов очевидны, а кто-то может несколько месяцев ездить на «троящем» двигателе, с повышенным расходом топлива и не знать истинной причины этого. Утечка воздуха через вакуумный усилитель тормозов, и связанное с этим падение мощности двигателя, может оказаться фатальным при попытке совершить быстрый обгон, ведь быстрый разгон зачастую просто невозможен.

Ремонт «вакуумного бака» своими руками

Конечно, этот агрегат не представляет особой сложности, однако, чтобы провести качественный ремонт своими силами, неплохо было бы иметь хотя бы минимальные навыки в сфере сантехнических работ. Перед тем, как приступить к ремонту вакуумного усилителя тормозов, обязательно нужно ознакомиться с инструкцией по обслуживанию данного узла. Это поможет избежать некоторых фатальных ошибок, приводящих к необходимости полной замены узла. Сам ремонт трудностей не вызывает, а при должной аккуратности, как правило, заканчивается успехом.

Алгоритм ремонта прост:

• ознакомление с инструкцией;
• отсоединение устройства от педали;
• демонтаж ВУС;
• Разборка корпуса и замена поврежденных элементов.

Следует помнить, что разборку вакуумного усилителя тормозов следует проводить максимально аккуратно, не допуская дополнительных повреждений крепежа или корпуса устройства. Все манипуляции необходимо производить в достаточно чистом, хорошо освещенном месте. Новичкам будет полезно запомнить все этапы разбора, чтобы не ошибиться при сборке. Будет полезно посмотреть следующее видео:

Демонтаж усилителя тормозов

Перед тем, как приступить к демонтажу, следует подготовить необходимый набор инструментов и ремкомплект, если предполагается ремонт, а не замена. В последнем случае предварительно приобретается аналогичная модель сменного узла. Из инструментов вам потребуются отвертка и плоскогубцы, накидные ключи, а также специальный ключ, позволяющий откручивать тормозные трубки. Новые фитинги и заглушки лучше купить сразу, а при переустановке агрегата заменить. Процесс демонтажа выглядит следующим образом.

Удобнее будет открутить узел вместе с монтажной рамкой, и только потом их откручивать. Если требуется замена вакуумного усилителя тормозов, то на раму устанавливается новый, прикручивается, и после этого вся конструкция устанавливается на место – остается только затянуть крепеж, вернуть цилиндр на место и подключить все коммуникации к обоим узлам.

Большинство современных автомобилей оснащены гидравликой. Дополняется вакуумным усилителем. Этот механизм в несколько раз увеличивает усилие, прикладываемое водителем к педали. Другими словами, с «вакуумом» тормозить намного легче. Однако, как и любой другой механизм, усилитель может дать сбой. В сегодняшней статье мы рассмотрим, как работает вакуумный усилитель тормозов, как его проверить и каков его принцип работы.

Устройство

Конструкция данного элемента предполагает наличие следующих деталей:

• диафрагмы.
• атмосферный канал.
• толкатель.
• На складе.
• вакуумный канал.
• поршень и возвратная пружина.

Как это работает?

Принцип работы основан на перепаде давления. Корпус усилителя включает две цепи, разделенные мембраной. Одна часть контура подключена к шлангу (откуда вакуум). Другой конец подсоединяется к следящему клапану. Он контролирует изменение вакуума и регулирует параметры. Во время движения автомобиля или на холостом ходу (когда педаль не нажата) диафрагма находится в неподвижном состоянии. Как только водитель нажимает на тормоз, вакуум блокируется следящим клапаном. Диафрагма движется к тормозному цилиндру и толкает шток. Последнее также увеличивает это усилие. Если нажать педаль до упора, отверстие увеличится. При более высоком атмосферном давлении вакуум также увеличивается. В результате отклик на педаль становится острее. При отпускании педали диафрагма возвращается на свое место. Тормозные колодки ослабевают.

Как проверить? Метод №1

Существует несколько методов диагностики этого элемента. Обо всех них пойдет речь в нашей статье. Итак, как проверить усилитель тормозов своими руками? Вы можете диагностировать устройство, не снимая его с места установки.

Итак, запускаем двигатель и через 10 и более секунд работы глушим его. Далее с обычным усилием нажимаем на педаль до упора. Если элемент исправен, система сработает один раз и вакуум притянет диафрагменную пружину. При последующих нажатиях давление в системе будет отключено. Ход педали будет все меньше и меньше. Но нам важно обеспечить тормозное усилие при первом нажатии. Если устройство прошло проверку, оно находится в рабочем состоянии. Важный момент: педаль при следующем старте (если она зажата в пол) должна уйти вниз. Это свидетельствует о том, что в системе накопилось достаточное давление. Обе схемы правильные.

Метод № 2

Этот метод проверки заключается в следующем. Нужно запустить двигатель и нажать на педаль. После этого выключите двигатель. При этом педаль держим в полу, не отпуская ее. Отпустите через 20-30 секунд. Механизм должен вернуться в исходное положение, потому что в контуре образовалось избыточное давление. Если педаль «провалилась», это говорит о негерметичности вакуумной камеры.

Требуется ремонт или замена усилителя тормозов. Цена нового элемента около тысячи рублей. Для иномарок типа «Мицубиси Лансер» этот показатель в несколько раз выше (3-4 тысячи). Поэтому иногда целесообразно произвести ремонт вакуумного усилителя тормозов. Ниже мы рассмотрим, как это сделать.

Ремонт вакуумного усилителя тормозов: что не так?

Часто при выходе из строя «вакуума» выходит из строя диафрагма. При наличии зазоров с наружной части корпуса в вакуумную полость поступает воздух. Из-за этого система не производит желаемого вакуума.

Но обратный клапан усилителя тоже выходит из строя. Поломка может быть и в банальном «подсосе» воздуха. Из-за этого также не работает вакуумный усилитель тормозов. Как это проверить? При работе двигателя будет издавать характерный шипящий звук. Утечка возникает из-за плохо закрученных хомутов или негерметичных патрубков. Меньше всего усилитель не работает из-за отсутствия компрессии в цилиндре. Вакуумный шланг подсоединен к четвертому цилиндру. Если компрессия в нем ниже 9точек, могут быть проблемы с «вакуумным баком».

Демонтаж

Замена вышедших из строя элементов на месте невозможна. Нужно снять вакуумный усилитель тормозов. ВАЗ классических моделей (в том числе и Самара) оснащается этим элементом возле моторного щита. Итак, открываем капот, отсоединяем усилитель от главного тормозного цилиндра. Важным моментом является то, что трубки остаются на месте. Если их убрать, система проветрится.

Ничего фатального в этом нет, но прокачивать тормоза придется заново (а это дополнительное время). Поэтому цилиндр с трубками просто отводим в сторону. Снимите шланг с обратного клапана. В салоне демонтируем кронштейн, фиксирующий педаль тормоза. Так мы отпустим «вакуумный» толкатель. После этого остается только открутить 4 гайки крепления самого усилителя в подкапотном пространстве и достать его.

Разборка и ремонт

Далее нам понадобятся тиски. Зажимаем усилитель в тиски и отгибаем пазы для крепления двух «половинок». Делается это с помощью отрицательной отвертки. На последней заклепке старайтесь удерживать внешнюю часть корпуса. Так как внутри него находится пружина, то при разборке корпуса она может выстрелить. Затем снимаем с креплений два резиновых чехла и пластиковый кожух с толкателем.

Теперь достаем детали из ремкомплекта и устанавливаем их на место старых. В ремонтный комплект входят следующие позиции:

• Диафрагма.
• Манжеты.
• 2 крышки.
• Пыльники.
• Клапан.

Установив новые детали, собираем вакуумный усилитель тормозов обратно. Как это проверить, мы уже знаем. При сборке необходимо сразу закрепить диафрагму на пластиковом кожухе. Пружина может быть установлена ​​в любом направлении. Однако при сборке корпуса необходимо приложить усилия, чтобы попасть на шпильки.

Собираем в обратном порядке. Перед запуском выполните визуальный осмотр. Все шланги и хомуты должны плотно прилегать и быть надежно закреплены. Если мотор троит, то есть подсос воздуха. Один из шлангов мог быть поврежден.

Итак, мы выяснили, что такое вакуумный усилитель тормозов, как его проверить и отремонтировать своими руками.

Вакуумный усилитель тормозов.

Как отремонтировать вакуумный усилитель тормозов? Устройство вакуумного усилителя тормозов Вакуумный усилитель тормозов

— наиболее распространенный тип усилителя тормозов, применяемый в тормозной системе современного автомобиля. Создает дополнительное усилие на педаль тормоза за счет вакуума. Использование усилителя значительно облегчает работу тормозной системы автомобиля и тем самым снижает утомляемость водителя.

Конструктивно вакуумный усилитель образует единый узел с главным тормозным цилиндром и включает в себя корпус, диафрагму, толкатель, толкатель, шток главного тормозного цилиндра и возвратную пружину.

Корпус усилителя разделен диафрагмой на две камеры. Камера, обращенная к главному тормозному цилиндру, называется вакуумной камерой. Противоположная ему камера (со стороны педали тормоза) атмосферная.

Вакуумная камера соединена с источником вакуума через обратный клапан. Область во впускном коллекторе двигателя после дроссельной заслонки. Для обеспечения бесперебойной работы вакуумного усилителя на всех режимах работы автомобиля в качестве источника нагнетания может использоваться вакуумный электронасос. На дизельных двигателях, где разрежение во впускном коллекторе незначительно, использование вакуумного насоса обязательно. Обратный клапан отключает вакуумный усилитель и источник вакуума при остановке двигателя, а также при выходе из строя вакуумного насоса.

Атмосферная камера со следящим клапаном имеет соединение:

• в исходном положении — с вакуумной камерой;
• при нажатой педали тормоза — с атмосферой.

Толкатель обеспечивает перемещение следящего клапана. Он связан с педалью тормоза.

Со стороны вакуумной камеры диафрагма соединяется со штоком главного тормозного цилиндра. Движение диафрагмы обеспечивает движение поршня и подачу тормозной жидкости в колесные цилиндры.

Возвратная пружина в конце торможения перемещает диафрагму в исходное положение.

Для эффективного экстренного торможения в конструкцию вакуумного усилителя тормозов может быть включена система экстренного торможения, представляющая собой дополнительный электромагнитный привод штока.

Дальнейшим развитием вакуумного усилителя тормозов является т. н. активный усилитель тормозов . Он обеспечивает работу усилителя в определенных случаях и, следовательно, нагнетание давления без участия водителя. Активный усилитель тормозов используется в системе ESP для предотвращения опрокидывания и устранения избыточной поворачиваемости.

Принцип работы вакуумного усилителя тормозов основан на создании разницы давлений в вакуумной и атмосферной камерах. В исходном положении давление в обеих камерах одинаково и равно давлению, создаваемому источником вакуума.

При нажатии на педаль тормоза усилие передается через толкатель на толкающий клапан. Клапан перекрывает канал, соединяющий атмосферную камеру с вакуумной камерой. При дальнейшем движении клапана атмосферная камера через соответствующий канал соединяется с атмосферой. Вакуум в атмосферной камере снижается. Разность давлений воздействует на диафрагму и, преодолевая усилие пружины, перемещает шток главного тормозного цилиндра.

Конструкция вакуумного усилителя обеспечивает дополнительное усилие на штоке главного тормозного цилиндра, пропорциональное усилию нажатия на педаль тормоза. Другими словами, чем сильнее водитель нажимает на педаль, тем эффективнее будет работать усилитель.

По окончании торможения атмосферная камера снова соединяется с вакуумной камерой, давление в камерах выравнивается. Диафрагма перемещается в исходное положение под действием возвратной пружины.

Максимальное дополнительное усилие, реализуемое с помощью вакуумного усилителя тормозов, обычно в 3-5 раз превышает усилие от ноги водителя. Дальнейшее увеличение величины дополнительного усилия достигается за счет увеличения количества камер вакуумного усилителя, а также увеличения размера диафрагмы.

Большинство современных автомобилей оснащены гидравликой. Он дополнен вакуумным усилителем. Этот механизм в несколько раз увеличивает усилие, прикладываемое водителем к педали. Другими словами, с «вакуумом» тормозить намного легче. Однако, как и любой другой механизм, усилитель может дать сбой. В сегодняшней статье мы рассмотрим, как работает вакуумный усилитель тормозов, как его проверить и каков его принцип работы.

Устройство

Конструкция данного элемента включает следующие детали:

• Диафрагмы.
• атмосферный канал.
• толкатель.
• На складе.
• вакуумный канал.
• поршень и возвратная пружина.

Как это работает?

Принцип работы основан на перепаде давления. Корпус усилителя включает две цепи, разделенные мембраной. Одна часть контура подключена к шлангу (откуда вакуум). Другой конец подсоединяется к следящему клапану. Он контролирует изменение вакуума и регулирует параметры.

Во время движения автомобиля или на холостом ходу (когда педаль не нажата) диафрагма находится в неподвижном состоянии. Как только водитель нажимает на тормоз, вакуум блокируется следящим клапаном. Диафрагма движется к тормозному цилиндру и толкает шток. Последнее также увеличивает это усилие. Если нажать педаль до упора, отверстие увеличится. При более высоком атмосферном давлении вакуум также увеличивается. В результате отклик на педаль становится острее. При отпускании педали диафрагма возвращается на свое место. Тормозные колодки ослабевают.

Как проверить? Метод №1

Существует несколько методов диагностики этого элемента. Обо всех них пойдет речь в нашей статье. Итак, как проверить усилитель тормозов своими руками? Вы можете диагностировать устройство, не снимая его с места установки.

Итак, запускаем двигатель и через 10 и более секунд работы глушим его. Далее с обычным усилием нажимаем на педаль до упора. Если элемент исправен, система сработает один раз и вакуум притянет диафрагменную пружину. При последующих нажатиях давление в системе будет отключено. Ход педали будет все меньше и меньше. Но нам важно обеспечить тормозное усилие при первом нажатии. Если устройство прошло проверку, оно находится в рабочем состоянии. Важный момент: при следующем запуске педаль должна опускаться (если она нажата в пол). Это свидетельствует о том, что в системе накопилось достаточное давление. Обе схемы правильные.

Метод № 2

Этот метод проверки заключается в следующем. Нужно запустить двигатель и нажать на педаль. После этого выключите двигатель. При этом педаль держим в полу, не отпуская ее. Отпустите через 20-30 секунд. Механизм должен вернуться в исходное положение, потому что в контуре образовалось избыточное давление. Если педаль «провалилась», это говорит о негерметичности вакуумной камеры.

Требуется ремонт или замена усилителя тормозов. Цена нового элемента около тысячи рублей. Для иномарок типа «Мицубиси Лансер» этот показатель в несколько раз выше (3-4 тысячи). Поэтому иногда целесообразно произвести ремонт вакуумного усилителя тормозов. Ниже мы рассмотрим, как это сделать.

Ремонт вакуумного усилителя тормозов: что не так?

Часто при выходе из строя «вакуума» выходит из строя диафрагма. При наличии зазоров с наружной части корпуса в вакуумную полость поступает воздух. Из-за этого система не производит желаемого вакуума.

Но обратный клапан усилителя тоже выходит из строя. Поломка может быть и в банальном «подсосе» воздуха. Из-за этого также не работает вакуумный усилитель тормозов. Как это проверить? При работе двигателя будет издавать характерный шипящий звук. Утечка возникает из-за плохо закрученных хомутов или негерметичных патрубков. Меньше всего усилитель не работает из-за отсутствия компрессии в цилиндре. Вакуумный шланг подсоединен к четвертому цилиндру. Если компрессия в нем ниже 9точек, могут быть проблемы с «вакуумным баком».

Демонтаж

Замена вышедших из строя элементов на месте невозможна. Нужно снять вакуумный усилитель тормозов. ВАЗ классических моделей (в том числе и Самара) оснащается этим элементом возле моторного щита. Итак, открываем капот, отсоединяем усилитель от главного тормозного цилиндра. Важным моментом является то, что трубки остаются на месте. Если их убрать, система проветрится.

Ничего фатального в этом нет, но прокачивать тормоза придется заново (а это дополнительное время). Поэтому цилиндр с трубками просто отводим в сторону. Снимите шланг с обратного клапана. В салоне демонтируем кронштейн, фиксирующий педаль тормоза. Так мы отпустим «вакуумный» толкатель. После этого остается только открутить 4 гайки крепления самого усилителя в подкапотном пространстве и вынести его наружу.

Разборка и ремонт

Далее нам понадобятся тиски. Зажимаем усилитель в тиски и отгибаем пазы для крепления двух «половинок». Делается это с помощью отрицательной отвертки. На последней заклепке старайтесь удерживать внешнюю часть корпуса. Так как внутри него находится пружина, то при разборке корпуса она может выстрелить. Затем снимаем с креплений два резиновых чехла и пластиковый кожух с толкателем.

Теперь достаем детали из ремкомплекта и устанавливаем их на место старых. В ремонтный комплект входят следующие позиции:

• Диафрагма.
• Манжеты.
• 2 крышки.
• Пыльники.
• Клапан.

Установив новые детали, собираем вакуумный усилитель тормозов обратно. Как это проверить, мы уже знаем. При сборке необходимо сразу закрепить диафрагму на пластиковом кожухе. Пружина может быть установлена ​​в любом направлении. Однако при сборке корпуса необходимо приложить усилия, чтобы попасть на шпильки.

Собираем в обратном порядке. Перед запуском выполните визуальный осмотр. Все шланги и хомуты должны плотно прилегать и быть надежно закреплены. Если мотор троит, то есть подсос воздуха. Один из шлангов мог быть поврежден.

Итак, мы выяснили, что такое вакуумный усилитель тормозов, как его проверить и отремонтировать своими руками.

Эффективность тормозов автомобиля имеет большое значение — если тормозная система работает неэффективно, может произойти авария. Чтобы тормоза были чистыми, на всех современных машинах устанавливается усилитель, он обеспечивает мгновенную остановку автомобиля при нажатии на педаль.

Ремонт вакуумного усилителя тормозов необходим, если тормоза стали «ватными», и приходится с большим усилием нажимать на педаль для торможения.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный усилитель тормозов (сокращенно ВУТ) автомобилей ВАЗ облегчает работу водителя — усиливает эффект нажатия на педаль тормоза система (ТС). Этот узел состоит из следующих основных частей: клапан

• ;
металлический корпус
• ;
диафрагмы
• ;
• поршень
инвентарь
• ;
• мощная возвратная пружина;
• толкатель, который соединяется с педалью тормоза;
• защитный кожух;
Фланец
• для установки обратного клапана.

Корпус устройства разделен диафрагмой на две половины, а со стороны, где создается разрежение, установлен главный тормозной цилиндр. Разрежение (вакуум) создается за счет соединения этой части корпуса с впускным коллектором ДВС, а при неработающем двигателе канал перекрывается обратным клапаном, установленным во фланце ВУТ. Воздух (вакуум) с помощью штока и поршня при нажатии на тормоз усиливает тормозной эффект, тем самым облегчая работу водителя — нет необходимости нажимать на педаль с большим усилием. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса вернуться в исходное положение. При выключенном двигателе вакуум в системе не создается и вакуумный усилитель тормозов не работает.

На автомобилях ВАЗ-2106-07 и ВАЗ-2108-10 внешний вид усилителей тормозов разный, но принцип работы устройств одинаков. Проверяем исправность ВУТ следующим образом: нажимаем на педаль тормоза и запускаем двигатель — если педаль «проваливается» (проваливается под давлением ноги), ВУТ работает.

Основная проблема вакуумного усилителя — повреждение диафрагмы. При разрывах диафрагмы воздух из внешней части корпуса проникает в вакуумную полость, и вакуум в устройстве не создается. Но не обязательно неисправность может заключаться в самом приборе — часто ВУТ не работает из-за подсоса воздуха или по другим причинам:

• неисправен обратный клапан «вакуум»;
• имеется утечка воздуха из шланга, соединяющего впускной коллектор с усилителем тормозов;
• нет компрессии в цилиндре ДВС откуда идет разрежение.

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 подключается шлангом к четвертому цилиндру двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 следует начинать с демонтажа этого узла, затем необходимо разобрать ВУТ.

ВУТ на автомобиле ВАЗ-классика снимается довольно просто, и при наличии минимальных слесарных навыков выполнить эту работу не составит труда. Снимите узел следующим образом:

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо зафиксировать устройство. Разбираем узел в следующем порядке:

Обычно в ремкомплекте вакуумного усилителя ВАЗ-2109 есть диафрагма, манжета, пыльник, крышки (2 шт.) и клапан. Все детали следует поменять, чтобы потом не пришлось переделывать работу. При сборке вакуумного усилителя диафрагму лучше сразу закрепить на пластиковом кожухе, так будет проще монтировать узел.

С какой стороны ставится пружина значения не имеет, но при сборке усилителя придется приложить усилия, чтобы отверстия в корпусе попали на шпильки.

Ремонт усилителя тормозов УАЗ

Проблемы с вакуумным усилителем автомобилей УАЗ можно определить по следующим признакам:

• двигатель троит, а так как на двигателях «УАЗ» вакуумный шланг идет к коллектору первого цилиндра , если ВУТ неисправен, то не дорабатывает именно этот цилиндр;
• под капотом слышно шипение — диафрагма отравляет воздух;
• педаль тормоза тугая и не прожимается при запуске двигателя;
• между ГТЦ и усилителем мокрые подтеки (течет тормозная жидкость).

При обнаружении подтёков «тормозов» в районе ВУТ необходимо срочно менять или ремонтировать ГТЦ, но если жидкость уже попала в вакуумный усилитель, вероятно, придётся ремонтировать и ВУТ.

Еще одна частая неисправность в тормозной системе — выход из строя обратного клапана. Этот простой механизм очень легко проверить — в него нужно подуть. Клапан должен свободно продуваться в одну сторону (при подаче разреженного воздуха из коллектора), а в обратную сторону воздух идет с большим трудом. Если клапан неисправен, он свободно продувается в обоих направлениях.

Усилитель снимается на автомобилях производства Ульяновского автозавода по тому же принципу, что и на автомобилях ВАЗ. Рассмотрим замену ВУТ на примере автомобиля УАЗ-31519:

две нижние гайки кронштейна усилителя находятся в салоне, они под ключ на 17, откручиваем это крепление;

Особенности ремонта вакуумных усилителей УАЗ

В отличие от вакуумных усилителей автомобилей ВАЗ, на автомобилях УАЗ корпус ВУТ очень прочный, и расколоть его пополам совсем не просто. Выгнуть выступы можно с помощью монтировки и молотка, но так работа выполняется с нарушением технологии – по инструкции одна половина должна быть повернута относительно другой. Самая большая проблема при разборке — «раздвоение» корпуса — иногда эти детали закипают настолько, что разобрать в сборе невозможно. Автовладельцы советуют ни в коем случае не вдавливать один кузов в другой – тогда поворот точно не получится.

Еще одна проблема при ремонте «ассенизаторов» — низкое качество запчастей в ремкомплекте, иногда установленных деталей не хватает на полгода. Автолюбители советуют не ремонтировать, а купить новую запчасть, хотя здесь есть еще один минус — ВУТ для автомобилей типа УАЗ-469 или УАЗ-452 стоит недёшево, около 3 тысяч рублей. Как вариант, можно подобрать на авторазборке «пылесос» от иномарки, у которого главный тормозной цилиндр насаживается на крепления, и устанавливать на автомобиль путем примерки. В результате получается дешевле и надежнее – импортные детали даже в б/у состоянии служат несколько лет без нареканий.

Часто после замены ВУТ появляются проблемы, и автомобиль уже не тормозит так, как раньше при работающем «вакууме» — педаль тормоза берет в самом конце, либо система не полностью отпускается. Тут все дело в штоке, который давит на поршень ГТЦ — он может быть не отрегулирован с завода. Этот шток имеет регулировочный винт, который фиксируется контргайкой. На автомобилях УАЗ (модель Патриот не берем в расчет) регулировку штока проверяем следующим образом:

Даже на УАЗ Хантер педаль может «брать» в самом конце, и она получает большой свободный ход. Необходимо обратить внимание на положение педали — если она находится слишком низко от пола в салоне, ее необходимо отрегулировать:

До относительно недавнего времени для остановки одной из старых моделей автомобилей требовалось необходимо было прикладывать значительное усилие к педали тормоза, и через некоторое время в устройстве автомобилей появился вакуумный усилитель тормозов. Это устройство значительно облегчает управление автомобилем, но, тем не менее, требует периодического ремонта и контроля за своим техническим состоянием.

Вакуумный усилитель тормозов – схематический обзор

Вакуумный усилитель тормозов неразрывно связан с главным цилиндром. Его основу составляет корпус, разделенный диафрагмой на две камеры. Вакуумная камера находится со стороны главного цилиндра, где она соединяется с впускным коллектором при помощи специального обратного клапана. Именно в этой области создается вакуум. Атмосферная камера расположена со стороны педали тормоза и с помощью следящего клапана соединяется, в свою очередь, с вакуумной камерой или с атмосферой.

Сам клапан приводится в движение толкателем, а тормозная жидкость впрыскивается в рабочие цилиндры с помощью поршня. В конце торможения возвратная пружина приводит в движение диафрагму, возвращая ее в исходное положение. Отдельные модели усилителей могут быть оснащены электромагнитным тяговым приводом, выполняющим функцию системы экстренного торможения.

Принцип работы вакуумного усилителя тормозов и признаки неисправности

Основной принцип работы вакуумного усилителя тормозов основан на разнице давлений, образующихся в вакуумной и атмосферной камере. Именно эта разница влияет на толкатель, перемещающий шток главного цилиндра системы. Для поддержания разрежения на должном уровне используется обратный клапан вакуумного усилителя тормозов.

В режиме разреженной атмосферы воздух через этот клапан отсасывается из усилителя, но обратно через него уже не поступает.

Особое внимание при проверке тормозной системы следует обратить на техническое состояние вакуумного усилителя. Хотя его неисправности не вызывают катастрофических последствий, тем не менее требующая повышенного усилия педаль тормоза создает дискомфорт и затрудняет управление автомобилем. Есть, конечно, неисправности, которые все же требуют ремонта или даже замены устройства.

В первую очередь может разгерметизироваться или оборван шланг вакуумного усилителя тормозов, соединяющий его с коллектором. После того, как будет слышно шипение, проверяют состояние самого шланга и качество затяжки хомутов. Более того, частой причиной является порванная мембрана или старая резина в клапанах, через которые также может выходить воздух.

Вакуумный усилитель тормозов — как добраться до поломки?

Чтобы точно определить неисправность, необходимо внимательно изучить инструкцию по эксплуатации автомобиля, в которой описана конкретная модель вакуумного усилителя. Иногда причина довольно проста, когда двигатель начинает троить из-за подсоса лишнего воздуха и обеднения рабочей смеси. При проведении визуального осмотра необходимо выявить течи на корпусе усилителя и обязательно выяснить причины их возникновения.

Для эффективного ремонта вакуумного усилителя необходим ремонтный комплект, соответствующий конкретной модели, и стандартный набор инструментов. Чаще всего производится полная замена устройства на новое, устанавливаемое в сборе. Для того, чтобы приступить к ремонту или замене, отсоединяют тягу привода, расположенную в салоне, возле рулевого вала на педали тормоза. После этого в моторном отсеке нужно отсоединить главный тормозной цилиндр. В конце вакуумный шланг снимается с обратного клапана. Теперь усилитель открыт для доступа, вы можете его отремонтировать или заменить.

Вакуумный усилитель тормозов обеспечивает лучшую динамику торможения автомобиля и значительно повышает комфорт управления. На практике работа ВУТ выражается в эффективном торможении при минимальном усилии на педаль. Использование активных систем помощи при экстренном торможении значительно повышает безопасность дорожного движения.

Устройство ВУТ

Вакуумный усилитель тормозного усилия в большинстве автомобилей располагается возле моторного щита и представляет собой монолитный блок с ГТЦ и бачком для тормозной жидкости.

Для усиления тормозного усилия в конструкции ВУТ используются:

• металлический корпус;
• разделительная мембрана из пластика;
• обратный клапан;
• Толкатель педального узла;
• регулирующий клапан;
• шток гидроцилиндра;
• возвратная пружина.

Принцип действия

Прижимная сила тормозных колодок в автомобилях, конструкция которых не требует установки ВУТ, накачивается усилием, создаваемым водителем при нажатии на педаль. Вакуумный усилитель тормозов использует разницу атмосферного давления для создания вакуума, тем самым способствуя созданию давления в тормозной магистрали.

Начнем с того, что рабочая диафрагма разделяет корпус на атмосферную и вакуумную (расположенные со стороны ГТЦ) камеры. Он соединен через толкатель с педалью. Когда тормоза не задействованы, следящий клапан поддерживает одинаковое давление в двух камерах. Нажатие на педаль тормоза приводит к тому, что толкающий клапан «перерезает» соединение. Перепускной клапан уравнивает давление атмосферной части кузова с моторным отсеком. Вакуум, который все это время сохранялся в корпусе ВУТ, теперь притягивает диафрагму. Как только водитель отпускает педаль тормоза, возвратная пружина возвращает упругую перегородку в исходное положение.

Низкое давление в корпусе, питающее вакуумный усилитель, создается через шланг, соединяющий вакуумную секцию с впускным коллектором. Это происходит за счет разрежения, создаваемого поршнем, опускающимся к НМТ при впуске топливно-воздушной смеси. Если вакуума бензинового двигателя достаточно для нормальной работы ВУТ, то дизели должны быть оборудованы вакуумным насосом, предназначенным для нагнетания вакуума. В зависимости от конструкции (лепестковая, мембранная) в движение приводится такое устройство: ТНВД, генератор или распределительный вал.

Поломки ВУТ

Неисправности вакуумного усилителя могут влиять не только на эффективность тормозной системы, но и на работу бензинового двигателя. К основным видам повреждений относятся:

• нарушение герметичности системы, повреждение шланга; обеспечение вакуума;
• разрыв диафрагмы;
• повреждение рабочих клапанов или связанных с ними деталей (пружины, клапаны).

Неисправный усилитель тормозов не лишает автомобиль тормозов, но может значительно затруднить управление автомобилем.

Если вы заметили изменения в работе усилителя тормозов, не спешите менять шланг или ремонтировать усилитель тормозов. На некоторых автомобилях заслонка рециркуляции воздуха в салоне напрямую связана с работой усилителя. Симптомы разгерметизации этой системы аналогичны тем, которые проявляются при поломках ВУТ.

Самодиагностика

Простой принцип работы позволяет проводить диагностику своими руками. Ремонт вакуумного усилителя следует доверить специалистам. Несколько простых методов помогут вам определить исправность системы:

• После кратковременной работы двигателя выключите автомобиль и несколько раз нажмите на педаль тормоза. При исправном усилителе первое нажатие будет легким, а все последующие потребуют усилий. Каждый последующий ход педали будет короче;
• остановите двигатель и подождите несколько минут. Проверить герметичность ВУТ можно, вытащив из впускного коллектора шланг, идущий к нему. Если есть вакуум, вы услышите хлопок выходящего воздуха;
• При выключенном двигателе резко нажмите педаль тормоза несколько раз подряд. Запустите двигатель, продолжая удерживать педаль. Как только двигатель запустится, работающий вакуумный усилитель тормозов сделает педаль «мягкой» и она провалится;
• Одной из самых распространенных проблем является утечка воздуха. Проверьте шланг подачи вакуума на наличие механических повреждений, а также герметичность его соединения с корпусом. В этом случае может потребоваться срочный ремонт ВУТ. Этого «подсоса» воздуха достаточно, чтобы бензиновый двигатель начал троить;
• двигатель выключен. При первом нажатии на педаль должен появиться звук поступления воздуха в атмосферную часть корпуса. Если этого нет, то порвалась мембрана или неисправен перепускной клапан.

Перечисленные признаки неисправного усилителя тормозов помогут диагностировать и устранить поломку в кратчайшие сроки.

Как проверить усилитель тормозов

Как проверить усилитель тормозов | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Педаль тормоза мягкая Стоимость осмотра

Место обслуживания

$94,99 — $114,99

Диапазон цен для всех автомобилей

При нормальной эксплуатации большинство автовладельцев никогда не задумываются о внутренней работе тормозной системы. Однако, когда вы нажимаете педаль тормоза и замечаете, что машина не замедляется, это довольно быстро привлекает ваше внимание. Мы все понимаем, что тормозная система необходима для безопасной эксплуатации любого транспортного средства, но мало кто знает, что основной причиной отказа тормозной системы в старых автомобилях, грузовиках и внедорожниках является усилитель тормозов.

Усилитель тормозов используется для подачи тормозной жидкости по тормозным магистралям, что позволяет системе работать эффективно. Если усилитель тормозов выйдет из строя, это может привести к мягкой педали тормоза или даже к полному выходу из строя тормозной системы. В следующих нескольких абзацах мы объясним, как этот критический компонент работает в тормозной системе, и дадим несколько советов, которые помогут вам диагностировать и определить, является ли усилитель тормозного усилителя корнем вашей проблемы.

Как работает усилитель тормозов?

Чтобы понять, как усилитель тормозов вписывается в современную тормозную систему, очень важно объяснить, как работают тормоза. Чтобы безопасно остановить ваше транспортное средство, должны соблюдаться три научных принципа — рычаг, гидравлическое давление и трение. Каждое из этих действий должно работать вместе в тандеме, чтобы остановить транспортное средство. Усилитель тормозов помогает обеспечить правильное гидравлическое давление, чтобы тормозные суппорты оказывали давление на тормозной диск и создавали трение, возникающее при приложении тормозных колодок к ротору.

Усилитель силового тормоза также помогает обеспечить силу, необходимую для нужного количества давления, чтобы создать эффективное приложение силы. Он работает, черпая энергию из вакуума, который создается двигателем во время работы. Вот почему тормоза с усилителем работают только при запущенном двигателе. Вакуум питает внутреннюю камеру, которая передает усилие на гидравлические тормозные магистрали. Если вакуум негерметичен, поврежден или повреждены внутренние компоненты усилителя тормозов, он не будет работать должным образом.

3 Методы проверки отказа усилителя тормозов

Способ 1: Проверка усилителя тормозов — довольно простой процесс. Если вы подозреваете, что усилитель тормозов является основной причиной отказа вашей тормозной системы, выполните следующие три шага:

1. При выключенном двигателе несколько раз нажмите на педаль тормоза. Это гарантирует, что внутри усилителя тормозов не останется вакуума.

2. В последний раз сильно нажмите на педаль тормоза и оставьте ногу на педали тормоза при запуске двигателя. Во время этого процесса не отпускайте ногу с педали тормоза.

3. Если усилитель тормозов работает правильно, вы почувствуете легкое прогибание педали при прокручивании двигателя. Это связано с тем, что вакуум в двигателе подает давление на усилитель тормозов.

Способ 2: Если после выполнения этого шага педаль тормоза не двигается, это указывает на то, что усилитель тормозов не получает вакуумное давление. Именно в этот момент вы должны попытаться выполнить проверку усилителя тормозов вторичного усилителя.

1. Дайте двигателю поработать несколько минут.

2. Выключите двигатель, затем несколько раз медленно нажмите педаль тормоза. Когда вы качаете его в первый раз, педаль должна быть очень «низкой», что означает отсутствие большого сопротивления давлению. По мере того, как вы нажимаете на педаль, давление должно увеличиваться, что указывает на то, что усилитель тормозов не протекает.

Метод 3: Если каждый из этих тестов проходит успешно, вы можете проверить еще два компонента:

1. Осмотр обратного клапана усилителя: Обратный клапан расположен на самом усилителе тормозов. Чтобы найти его, обратитесь к руководству по ремонту вашего автомобиля. Вам нужно будет отсоединить вакуумный шланг, поскольку он соединяется с впускным коллектором двигателя. Обязательно отсоединяйте его от коллектора, а не от усилителя тормозов. Если он работает правильно, воздух не должен проходить под давлением. Если воздух идет в обоих направлениях или вы не можете продуть воздух, клапан поврежден, и усилитель тормозов требует замены.

2. Проверка вакуума: Для работы усилителя тормозов требуется минимальное давление. Вы можете проверить вакуум и убедиться, что давление вакуума не менее 18 дюймов и нет утечек вакуума.

Если вы не чувствуете себя комфортно, выполняя эти тесты, может быть хорошей идеей пригласить профессионального механика к вам для проверки тормозной системы на месте. Не рекомендуется водить автомобиль в ремонтную мастерскую, если у вас возникли проблемы с тормозной системой, поэтому визит мобильного механика — разумная и безопасная идея.

---

Следующий шаг

Расписание Педаль тормоза мягкая Осмотр

Самая популярная услуга, которую заказывают читатели этой статьи — Осмотр педали тормоза. После того, как проблема будет диагностирована, вам будет предоставлена ​​предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

---

тормозная система

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

с понедельника по пятницу / с 6:00 до 17:00 по тихоокеанскому стандартному времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отличная оценка

---

РЕЗЮМЕ РЕЗЮМЕ

См. Обзоры возле ME

Raymond

27 лет опыта

223 Обзоры

Запрос Raymond

Raymond

27 лет опыта

Запрос Raymond

By kenneth

. L — Педаль тормоза мягкая — Викторвилль, Калифорния

Очень знающий и профессиональный

by Mark

Ford Fiesta — Густая педаль тормоза — Викторвилль, Калифорния

Рэймонд был вовремя и очень дружелюбен. Он выяснил, что запланированные работы не были причиной проблемы, и нашел решение. Нам все еще нужно отвезти машину в дилерский центр, чтобы решить проблему, но мы заранее знаем, в чем проблема.

Брайан

23 года опыта

658 Обзоры

Запрос Брайан

Брайан

23 года опыта

Запрос Брайан

от Wanda

Ford Escape L4-2. 5L — Brake Pedal — Spony -jacksonville, Jacksonville, jacksonville, jacksonville, jacksonville, jacksonville, jacksonville, jacksonville, jacksonville, jacksonville, jacksonville, jacksonville. Флорида

Брайан был очень профессиональным и вежливым. Он работал очень быстро и объяснил все процессы и почему он предложил следующий ремонт. Я доверяю его знаниям и обязательно запишусь к нему на следующий ремонт!

от Essence

Chevrolet Impala — Губкая педаль тормоза — Джексонвилл, Флорида

Я ценю, что со мной связались, когда доступность открылась. Он очень легко все сломал для меня, и я очень ценю, что он действительно принял во внимание мои опасения по сравнению с тем, что я забронировал. Подтолкнул меня к сути проблемы автомобиля. Я с нетерпением жду возможности снова иметь с ним дело!

Arturo

27 лет опыта

303 Обзоры

Запрос Arturo

Arturo

27 лет опыта

Запрос Arturo

от Alexis

Mazda 3 L4-2. 0L -педаль -педаль SPONY -SAN -SAN -SPONY -SAN -SONGY -SAN -SONGY -SAN -SONGY -SANIGY -SANIGO -SANIGO -SANIGY -SAN -SONGY -SAN -SANIGY -SANIGO

MAZDA 3 L4-2.0L -BRAICE , Калифорния

Очень профессиональный, терпеливый и дружелюбный. Он дал мне точно знать, что происходит с моей машиной, и работал со мной, чтобы выбрать варианты. Он тоже работает быстро.

Джоэл

21 год опыта

987 Обзоры

Запрос Joel

Joel

21 года опыта

Запрос Joel

от Bernard

Jeep Grand Cherokee L6-4.0L — тормозной педали — Spongy — Jacksonville, Floryda

JOLLEDLEDGIBLE и Spongy — Jacksonville,

JOLLELDGIBLE и Spongy — Jacksonville,

. хорош в том, что он делает. Мы с женой полностью доверяем его опыту и с нетерпением ждем его визитов.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как распознать характер износа тормозных колодок

Тормозные колодки оказывают давление на тормозной диск, чтобы замедлить или остановить автомобиль. Тормозные колодки, которые изнашиваются неравномерно, указывают на то, что ваши тормоза нуждаются в регулировке.

Как обслуживать колодки стояночного тормоза

Колодка стояночного тормоза выходит из строя при включении аварийного тормоза, но автомобиль не остается на стоянке и перемещается, когда механизм активен.

Какие существуют типы тормозной жидкости?

Тормозные жидкости Dot 3, Dot 4 и Dot 5.1 наиболее распространены в современных автомобилях. Они отличаются влажной и сухой температурами кипения.

Похожие вопросы

Автомобиль не останавливается при нажатии на педаль тормоза.

Я полагаю, что у вас может быть проблема с главным цилиндром. Я бы посоветовал сначала промыть тормозную жидкость, если она темная. Если это не поможет, то, скорее всего, главный цилиндр неисправен. Я бы…

АБС и стоп-сигнал горят

Если горит сигнальная лампа АБС, это означает, что существуют загружаемые диагностические коды неисправностей АБС, очень похожие на коды, которые вы загружаете, если у вас есть диагностика Check Engine Light (https://www. yourmechanic.com/services/check-engine-light-is-on-inspection). Коды неисправностей ABS дадут…

Не могли бы вы дать мне представление о стоимости тормозных колодок, роторов, суппортов и тормозных шлангов на моей Mazda Tribute 2008 года

Здравствуйте. Стоимость ремонта напрямую зависит от объема работ, которые необходимо выполнить. Мне также нужно знать, была ли эта цена, которую он вам назвал, за запчасти и работу или только за запчасти. Если…

Просмотрите другой контент

Города

Сметы

Услуги

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать FAQ

ЗАПРОСИТЬ ЦЕНУ

---

Усилители тормозов б/у от авторазборки — Autoparts24

Что такое усилитель тормозов?

Усилитель тормозов — это устройство, которое помогает водителям применять тормоза с меньшими усилиями. Обычно он располагается между главным цилиндром и педалью тормоза и использует разрежение, чтобы усилить усилие ноги водителя на педали. У усилителя есть диафрагма, соединенная со стержнем, который проходит через противопожарную перегородку и крепится к педали. Когда вы нажимаете на педаль, диафрагма давит на жидкость в главном цилиндре, увеличивая силу, так что ваши тормоза могут оказывать большее давление.

Что такое усилитель тормозов и для чего он нужен?

Усилитель тормозов, также называемый «усилителем тормозов» или «вакуумным усилителем», выполняет то, что следует из названия: способствует «повышению» эффективности тормозов. Усилитель тормозов упрощает торможение для водителя, увеличивая прилагаемое усилие, не требуя от водителя приложения дополнительного усилия к педали.

Компоненты усилителя тормозов

Усилитель тормозов состоит из пяти частей: корпуса, поршня усилителя, возврата усилителя, управляющего клапана, обратного клапана и пружины. Он состоит из двух компонентов, разделенных диафрагмой, один из которых поддерживает постоянное давление в камере, а другой изменяет величину давления.

Типы усилителей тормозов

Вакуумный усилитель тормозов

Наиболее распространенным типом является вакуумный усилитель тормозов. Он использует вакуум двигателя в безнаддувных бензиновых двигателях для увеличения давления, прикладываемого к педали тормоза.

Вакуумный насос

В некоторых транспортных средствах впускной коллектор двигателя заменяется вакуумным насосом.

Вот некоторые примеры:

• Автомобили с двигателями с турбонаддувом
• Автомобили с дизельным двигателем
• Автомобили с электроприводом
• Гибридные автомобили

Вакуумные насосы могут приводиться в действие механически (через двигатель) или электрически (электрический усилитель тормозов). Вакуумный насос также используется на больших высотах, где автомобили без наддува не могут создать достаточное количество вакуума для усилителя тормозов.

Гидравлический усилитель тормозов

Вместо вакуумного усилителя этот усилитель тормозов использует прямое гидравлическое давление, создаваемое насосом гидроусилителя руля.

Могу ли я заменить свой собственный усилитель тормозов?

Не рекомендуется заменять эту деталь самостоятельно, если вы не являетесь квалифицированным механиком. Вам нужно будет правильно закрепить усилитель на кронштейне брандмауэра, подключить его к главному цилиндру, разобраться с вакуумной линией и впускным коллектором и убедиться, что каждый болт и хомут надежно закреплены. И это только малая часть того, что требуется при снятии и замене бустера!

Тормозная система — это не то, что вы можете позволить себе ремонтировать самостоятельно, чтобы сэкономить деньги. Здесь нет права на ошибку, и даже самая незначительная ошибка может стоить вам гораздо больше, чем вы готовы заплатить. Чтобы избежать этого, доставьте свой автомобиль на ремонт к проверенному механику.

Поиск и устранение неисправностей усилителя тормозов

Усилитель тормозов может вызвать несколько проблем. Выключите двигатель и несколько раз нажмите и отпустите педаль тормоза, чтобы проверить ее состояние. Это предотвращает образование вакуума в усилителе. Затем, крепко удерживая ногу на педали тормоза, запустите двигатель. Когда двигатель запускается, нога должна немного поддаваться, что указывает на то, что усилитель работает хорошо.

Срок службы усилителя тормозов

Усилитель тормозов должен работать не менее 150 000 миль. Нет никаких причин, по которым хорошо обслуживаемый автомобиль не может проехать гораздо больше миль от усилителя тормозов.

Если вы испытываете какие-либо симптомы неисправности усилителя тормозов, как можно скорее обратитесь к механику для проверки автомобиля. Это единственный способ узнать, нуждается ли ваш усилитель тормозов в ремонте или замене, так как для этой детали нет определенного срока службы.

Каковы симптомы неисправного усилителя тормозов?

Тугой ход педали тормоза

Тугая педаль тормоза часто является явным признаком неисправности усилителя тормозов. Неисправный усилитель тормозов теряет способность усиливать усилие, создаваемое вашей ногой, что требует от вас приложения дополнительных усилий при нажатии на педаль тормоза.

Уменьшение силы на главном цилиндре снижает гидравлическое давление тормозной жидкости, затрудняя торможение.

Значительно увеличенный тормозной путь

Если вы заметили, что ваш автомобиль не останавливается так быстро, как раньше, возможно, у вас проблема с усилителем тормозов.

Более высокая педаль тормоза

Педаль тормоза может перемещаться больше, чем обычно (т. е. она «высокая»), или может потребоваться больше времени, чтобы вернуться в исходное положение после отпускания. Любое из этих условий может возникнуть из-за дисбаланса вакуумной камеры неисправного вакуумного усилителя тормозов.

Звук шипения

Вы когда-нибудь слышали шипение при нажатии на тормоз? Это может быть утечка вакуумного усилителя через диафрагму или корпус, или это может быть утечка вакуумного шланга.

Мигающие сигнальные лампы

Если ваш автомобиль оснащен электронным усилителем тормозов, его выход из строя может привести к нарушению работы антиблокировочной тормозной системы (ABS). В результате загорятся сигнальные лампы тормозной системы, такие как антиблокировочная тормозная система.

Утечка жидкости

Утечки жидкости могут указывать на различные проблемы с вашим автомобилем. Если ваш автомобиль оснащен гидроусилителем и из него вытекает жидкость гидроусилителя руля, велика вероятность того, что ваш узел гидроусилителя скоро выйдет из строя.

Электронные усилители тормозов, встроенные в главный цилиндр, также могут образовывать утечки жидкости, что ухудшает их работу.

Можно ли ездить с неисправным усилителем тормозов?

Наиболее распространенным признаком неисправного усилителя тормозов является педаль, которую очень трудно нажимать. Неисправности усилителя тормозов необходимо устранять быстро, так как управлять автомобилем с неисправным усилителем тормозов небезопасно.

Почему усилитель тормозов выходит из строя?

Недостаточное давление вакуума

Одной из наиболее частых причин выхода из строя усилителя тормозов является утечка вакуума в двигателе. Обычно это происходит из-за оголенного или сломанного шланга. В результате в систему попадает воздух, который легко обнаружить, поскольку двигатель будет плохо работать на холостом ходу и не захочет двигаться быстрее, чем обычно.

Внутренняя утечка

Усилитель тормозов оснащен невероятной внутренней диафрагмой, которая может протекать или затвердевать. Это состояние чаще всего возникает в областях с высокой температурой, то есть в холодных или иногда сухих областях, что приводит к нежелательному положению материала диафрагмы. Как правило, диафрагма недоступна как отдельный компонент.

Когда дело доходит до внутренней утечки, возможны только два сценария. Либо есть течь в шланге, из-за которой выходит воздух, либо диафрагма некачественная.

Проблемы с толкателем

Толкатель — это компонент тормозной системы, соединяющий тормоза с усилителем тормозов. Если вы недавно заменили или отремонтировали главный цилиндр и теперь обнаружили, что ваши тормоза не работают должным образом, толкатель мог сместиться во время ремонта.

Клапаны

Как и в случае с портами, пружины в бустерах могут износиться или сломаться за время моей работы. Контрольные волны могут открываться и закрываться независимо друг от друга, выходя из строя силовых тормозов. Эту неисправность легко определить по свистящим звукам.

Будут ли тормоза работать без усилителя?

Да, но для полной остановки автомобиля потребуется приложить значительно большее усилие. Даже если наддув пропадает, внутри усилителя остается механическое соединение. Кроме того, можно модифицировать тормозную систему автомобиля, чтобы исключить усилитель.

Можно ли использовать бывший в употреблении усилитель тормозов?

Ничто не мешает вам приобрести и установить бывший в употреблении усилитель тормозов. Можно найти подержанный, который уже был восстановлен или заменен. Однако всегда нужно быть готовым обменять б/у на новый в случае выхода из строя.

Сколько стоит усилитель тормозов?

Средняя стоимость замены усилителя тормозов составляет от 288 до 1107 евро. Стоимость рабочей силы обычно составляет от 88 до 177 евро, в то время как автомобильные запчасти могут стоить от 88 до 79 евро.7 (или больше). Стоимость варьируется в зависимости от марки и модели вашего автомобиля и ставки механика.

Сколько стоит бывший в употреблении усилитель тормозов?

Подержанный усилитель тормозов стоит от 113 до 204 евро в зависимости от модели автомобиля.

Усилитель тормозов является важным компонентом тормозной системы вашего автомобиля. Вот почему всегда разумно проверять состояние усилителя тормозов. Поддерживайте постоянный график технического обслуживания, чтобы обеспечить вашу безопасность на дороге.

Если вы заметили какой-либо из обсуждаемых симптомов, свяжитесь с Autoparts24, чтобы порекомендовать и помочь вам найти правильный усилитель тормозов для вашего автомобиля.

Наши более чем 120 автомобильных измельчителей теперь имеют более 6762 штук этого типа для продажи на Autoparts24, и здесь вы можете увидеть, как подержанные автомобильные детали распределяются по каждой марке автомобиля. Например. видно что 1225 шт. для продажи прямо сейчас марки VW, что эквивалентно 18 % всех подержанных запчастей в категории.

Опираясь на более чем 120 складов автомобильных дробилок, мы можем увидеть, как распределяются продажи запчастей типа зеркала заднего вида по маркам автомобилей. Например. вы видите, что 2307 продано 0 штук, что соответствует 0 % всех проданных бывших в употреблении запасных частей в категории 20

Здесь вы можете увидеть, как наш измельчитель автомобилей устанавливает цену на запчасть с OEM-номером. Таким образом, у вас есть возможность получить представление о цене запчасти с OEM-номером, и, таким образом, стать более осведомленными о том, какие автомобильные запчасти дешевые и дорогие соответственно. Средняя цена запчасти с OEM для продажи на Autoparts24 составляет 596 евро.

Здесь вы можете увидеть цены на запчасти того типа, которые продают наши авторазборщики. т.е. вы можете оценить, продается ли большинство деталей по дешевой или дорогой цене.
