Замен

Содержание

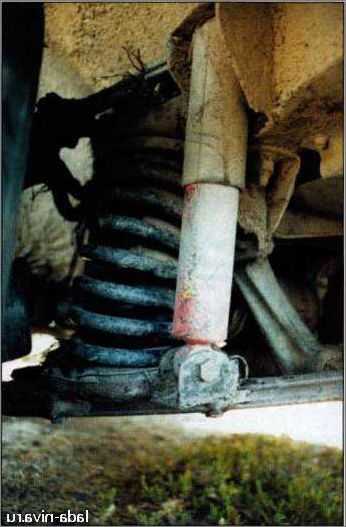

Замена передних пружин Нива Шевроле


Заменяйте пружину при наличии у нее механических повреждений или значительной осадки. Признаки осадки: ухудшение плавности хода, частые пробои подвески; видимый перекос передней части автомобиля или значительная разница по высоте передней и задней частей, появившаяся в процессе эксплуатации; сильно выраженные следы соударения витков пружины.
Вам потребуются: ключи «на 13» (два), «на 17» (два), «на 24», опора (винтовой или гидравлический домкрат), ключ для гаек колес.

   Заметка
По длине под нагрузкой 6276 Н (640 кгс) пружины разделяются на две группы: группа А – длина больше 192 мм; группа В – длина равна или меньше 192 мм.
Пружины имеют маркировку краской по наружной стороне витков: группа А – белой краской или без маркировки; группа В – черной. На передней и задней подвесках должны быть установлены пружины одного класса.
Если на задней подвеске установлены пружины группы А, то установка пружин группы В на переднюю подвеску недопустима. Возможна (но крайне нежелательна) установка пружин группы А на передней подвеске, если на задней установлены пружины группы В.
На автомобиль слева и справа устанавливайте пружины одной группы.
Пружины меняйте парами и вместе с прокладками.

Снимайте и устанавливайте пружины с максимальной осторожностью во избежание «выстреливания» пружины из узла подвески и получения травм. Предлагаемый способ снятия пружины без специальных приспособлений требует определенных навыков.
ПОЛЕЗНЫЙ СОВЕТ
Оптимальным при снятии и установке пружин является применение каких-либо универсальных стяжек пружины из числа имеющихся в свободной продаже.
Если установить стяжки на пружину, не зацепляя их за последние витки, и максимально стянуть пружину, ее установка значительно облегчится.
1. Снимите колесо.
2. Ослабьте гайку оси нижнего рычага.
3. Отверните гайку болта нижнего крепления амортизатора и извлеките болт.
4. Отверните две гайки скобы подушки стабилизатора и снимите скобу.
5. Поддомкратив подвеску до освобождения ограничителя хода сжатия, отверните три гайки болтов крепления шаровой опоры и выньте болты.

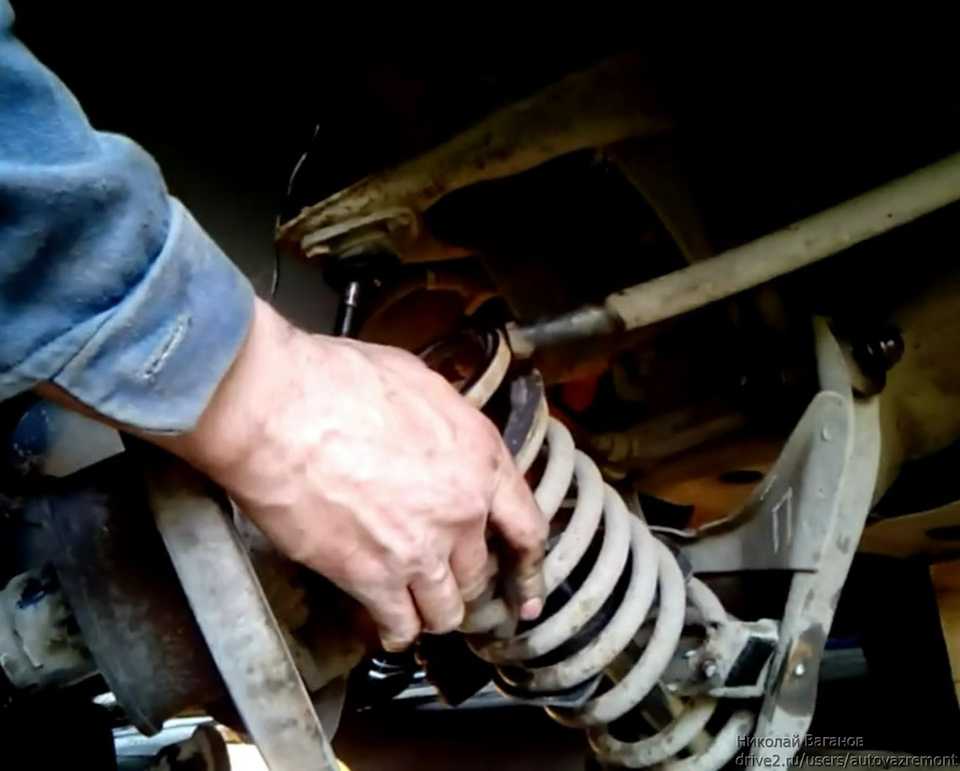

6. Плавно опуская рычаг, освободите пружину и снимите ее.
7. Снимите верхнюю и…
8. …нижнюю прокладки пружины.
9. При необходимости снимите ограничитель хода сжатия.
10. Установите снятые детали в порядке, обратном снятию.

   Заметка
Гайку оси нижнего рычага затягивайте, когда подвеска будет нагружена массой автомобиля (на смотровой канаве или эстакаде). При работе на подъемнике подставьте под нижний рычаг опору и слегка опустите автомобиль (при работе на площадке поднимите рычаг домкратом) так, чтобы положение рычагов примерно соответствовало их положению под нагрузкой.
После замены пружины проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, имеющих специальное оборудование.

Проверка передней пружины

Для проверки осадки пружины, трехкратно прожмите ее до соприкосновения витков. Сжатие пружины проводите по оси пружины; опорные поверхности должны соответствовать поверхностям опорных чашек на подвеске автомобиля. Затем приложите к пружине нагрузку 6276 Н (640 кгс). По длине пружины под указанной нагрузкой делятся на два класса: класс «А» — длина более 192 мм и класс «В» — длина равна или менее 192 мм.

Замена передних пружин на ниве 21214


Заводской чертёж пружины передней подвески


Отличия пружин подвески Шевроле Нива, Рысь и Lada 4×4

ЗАМЕНА

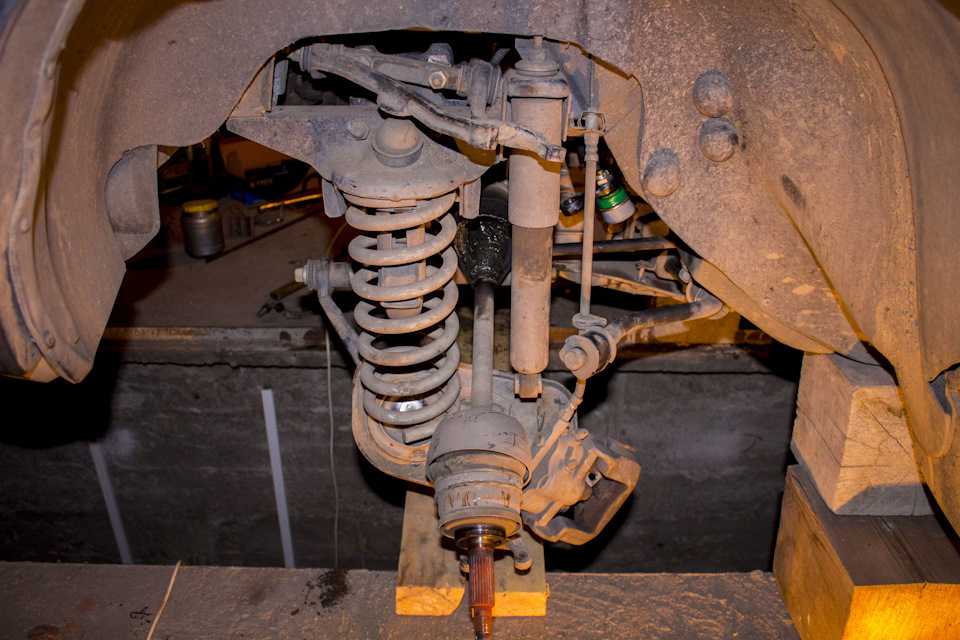

Вывешиваем переднюю часть автомобиля и снимаем колесо.

Отсоединяем от чашки пружины нижнее крепление амортизатора (см. тут) и обойму подушки штанги стабилизатора (см. тут).

Отворачиваем на несколько оборотов гайку оси нижнего рычага (см. тут).

Подставив упор под нижний рычаг, отсоединяем от него шаровую опору (см. тут).

Уменьшаем высоту регулируемого упора или, при жестком упоре, приподнимаем автомобиль.

Опускаем рычаг и выводим нижний виток пружины из-за выступа чашки.

Снимаем пружину с верхней опорной чашкой и изолирующей прокладкой.

С верхнего витка пружины снимаем опорную чашку и изолирующую прокладку.

С выступа нижней опорной чашки снимаем пластиковую изолирующую прокладку.

Для снятия нижней опорной чашки пружины…

…головкой «на 17» отворачиваем гайку болта крепления чашки, удерживая от проворачивания болт ключом той же размерности.

Вынимаем болт.

Отворачиваем и вынимаем еще три болта крепления чашки.

Снимаем нижнюю опорную чашку пружины.

Снятые детали устанавливаем в обратной последовательности.

Гайки оси нижнего рычага и болта нижнего крепления амортизатора окончательно затягиваем в положении «автомобиль на колесах».

Снимать и пенять передние пружины на Ниве приходится достаточно очень редко (в случае проседания или механического повреждения), то справится с такой задачей под силу автовладельцу любого уровня подготовки.

Чтобы заменить переднюю пружину нужно будет иметь под рукой всего несколько ключей, отвертку, молоток, домкрат, пару упоров и стяжек для пружин.

Основные моменты которые придется осуществить для замены пружины передней подвески на ВАЗ 2121-31 «Нива»:

  • Вывесить нужную сторону и снять колесо;
  • Открутить крепления переднего амортизатора снизу и снять кронштейн стабилизатор поперечной устойчивости;
  • Установить под нижний рычаг упор, открутить шаровую опору;
  • Пружину можно демонтировать либо стянув ее стяжками, либо опустив рычаг вниз.

Наглядно весь процесс как происходит замена передних пружин на Ниве своими руками смотрите на видео.

Заменяйте пружину при наличии у нее механических повреждений или значительной осадки.

Признаки осадки: ухудшение плавности хода, частые пробои подвески; видимый перекос передней части автомобиля или значительная разница по высоте передней и задней частей, появившаяся в процессе эксплуатации; сильно выраженные следы соударения витков пружины.

Пружины на подвеске устанавливаются только одного класса (класс «А» — без маркировки, класс «В» — с черной маркировкой на наружной поверхности витков).

Допускается установка пружин класса «А» на переднюю подвеску, если на задней подвеске установлены пружины класса «В».

Вывешиваем переднюю часть автомобиля и снимаем колесо.

Отсоединяем от чашки пружины нижнее крепление амортизатора (см. Снятие амортизатора) и обойму подушки штанги стабилизатора.

Отворачиваем на несколько оборотов гайку оси нижнего рычага (см. Снятие нижнего рычага).

Подставив упор под нижний рычаг, отсоединяем от него шаровую опору (см. Снятие нижней шаровой опоры).

Уменьшаем высоту регулируемого упора или, при жестком упоре, приподнимаем автомобиль.

Опускаем рычаг и выводим нижний виток пружины из-за выступа чашки.

Снимаем пружину с верхней опорной чашкой и изолирующей прокладкой.

С верхнего витка пружины снимаем опорную чашку и изолирующую прокладку

С выступа нижней опорной чашки снимаем пластиковую изолирующую прокладку

Для снятия нижней опорной чашки пружины головкой «на 17» отворачиваем гайку болта крепления чашки, удерживая от проворачивания болт ключом той же размерности.

Отворачиваем и вынимаем еще три болта крепления чашки.

Снимаем нижнюю опорную чашку пружины.

Проверьте состояние изолирующих прокладок и замените их, если имеются повреждения.

Снятые детали устанавливаем в обратной последовательности.

Контроль упругости пружины

Трехкратно обжав пружину до соприкосновения витков, проверьте ее упругую характеристику по контрольным точкам

Гайки оси нижнего рычага и болта нижнего крепления амортизатора окончательно затягиваем в положении «автомобиль на колесах».

>

Размер передних пружин нива шевроле « NewNiva.ru

Содержание

  • Пневмобаллоны в пружины на Ниву Шевролет (NIva Chevrolet).
  • Какие пружины передней подвески ставить на Ниву Шевроле
  • Назначение
    • Читать новости о новой Ниве

Пневмобаллоны в пружины на Ниву Шевролет (NIva Chevrolet).

Модель Niva (Нива)

Размер заводских пружин на Ниву Шевролет без нагрузки.

Размер заводских пружин передних :

  • длина 315 мм
  • внешний диаметр 120 мм
  • толщина прутка 15,8 мм
  • внутренний диаметр 88.4 мм
  • нагрузка — до 640 кг (с синей меткой)
  • больше или равно 640 кг (с коричневой меткой)

Размер заводских пружин задних:

  • длина 430 мм
  • диаметр 130 мм
  • диаметр прутка 13,9 мм
  • Внутренний диаметр 102. 2
  • Рабочее давление от 0.1 до 1.5 атмосферы
  • Минимальное давление в системе 0.1 атмосферы
  • Размер пневмоэлемента:
  • Высота 20 — 33 см
  • Диаметр 8.5 — 14.5 см
  • Устойчив к воздействию низких температур, абразивов и реагентов

Исходный материал — шнивка 2006г. с просевшими навзничь мягкими (на пружинах синие метки) пружинами впереди и сзади, колесья – 2057515. Впереди расстояние от верха крышки ступичного подшипника до арки – 36см, сзади – 42 см, рычаги по центру смотрят вниз, отбойники в передних пружинах практически лежат на чашках.

Зимой при езде по снегу за свежей машиной, за которой оставалась только колея и нетронутая середина, все срезал своей защитой. Соответственно на твердой поверхности постоянно цеплял защитой и бился рычагами. После крайних соревнований потек задний левый амм (Delfi).Целевая модель – установка резины в размерности 2357515 для не сильно спортивных покатушек. Т.е.

основная цель эксплуатации не городская езда и спокойная езда по грунтовкам в деревню или на дачу, а езда каждые выходные по пересеченной местности в поиске засад и способов их преодоления. Было решено, т.к. просевшие пружины – заменить пружины, т.к. предполагалась частая бездорожная околоспортивная езда — поставить более жесткие и пружины и аммы, сделать лифт для установки 235х колес.

Вариант лифта выбран был с лифтом резиновыми проставками, а не как у Рыбачка – лифтовкой чашки. Это обусловлено было отсутствием вменяемого токаря, гиммороем по срезке крепления стабилизатора, а потом переваривания его, выпилке проемов в чашке, задевания рулевых тяг за крепление стабилизатора и т.д. Т.е.

данный лифт НЕ подъемом чашки, а РЕЗИНОВЫМИ ПРОСТАВКАМИ.В результате лифта получено сразу – 45 см от верха крышки ступичного подшипника до арки впереди и 50 см сзади. Под балкой – 30 см. После нескольких итераций (убраны усиленные проставки с задних пружин) и двух недель катания в т.ч. активно по буеракам – впереди – 45 см, сзади – 45 см, под балкой – 28 см.

Шрусы не хрустят, за пыльники не цепляет, за рулевые тяги при вывешенных и максимально вывернутых колесах не цепляет, за внутренние поверхности пружин не цепляет, аммы ни передние, ни задние, ни вверх, ни вниз не выбивает, тормозные шланги на подъемнике не обрывает. Бампера не подрезал, хотя на переднем бампере до этого срезал юбку.

Дальнейшая эксплуатация покажет чего будет дальше)Данный вариант – не аксиома, как было тут на форуме отмечено – каждая машина индивидуальна, описанный вариант подгонял по своей машине, обобщив материалы форума и интернета. Некоторые картинки не мои, т.к. свои или не сфотал или кривые получились, все авторские права – их авторов (и спасибо за идеи!), здесь прикладываю только для наглядности. Спасибо Рыбачку, Фангорну и другим постившим здесь за идеи и наглядные решения.

1. Пружины передние и задние*.2. Резиновые проставки под пружины с чашками3. Передние и задние амортизаторы*4. Проставки под верхние шаровые опоры5. Проставки (кронштейны) под задние амортизаторы.6. Шайбы под чашку7. Удлиненные болты под верхние шаровые опоры8. Удлиненные болты под чашку

* — не обязательны новые для лифта под 235е колеса

1.1 Передние пружины

Из поиска по форуму и интернету найдены следующие варианты пружин на перед машины:— ШНива (ВАЗ-2123) 2123-2902712: д=315мм; т=15,7мм (А-коричневая)— Волга Штаер (ГАЗ-31105-600): 23-2902712, д=325мм; т=17мм— 21я волга: д=323мм; т=16,4мм— РАФ: д=365мм; т=17,3ммПо факту выясняется, что разброс по длине и толщины прутка на пружинах бывает разный и гуляет достаточно свободно.

Так же надо учесть, что по жесткости пружины разделяются на две группы – жесткие (А) и мягкие (Б). Т.е. жесткие пружины (группа А – коричневая метка на внутренней стороне пружины) при нагрузке 6276H (640 кгс) имеют длину больше 192 мм; мягкие пружины (группа B – синяя маркировка на внутренней стороне пружины) при указанной нагрузке имеют длину равной или меньше 192 мм.

Видимо следствием этого является то, что со стока сразу бывают высокие шнивы (расстояние от верха ступичного подшипника до края арки сверху 42-44см) и бывают низкие шнивы (расстояние от верха ступичного подшипника до края арки сверху 42-44см 39см).Не буду рассматривать такие варианты как Шатер, РАФ и т.д. т.к.

мне представляется, что эти варианты для других целей (бОльшие задачи – бОльший лифт) и их установка будет сопровождаться гиммороем (поиск пружин, их соответствие размерам и жесткости, вопросы обрезки пружин, повышенной жесткости или длины и т.д.). Мне представлялось (по фактам из форума), что родная жесткая шнивовская передняя пружина укрупненные (ремонтные) резиновые проставки дадут необходимый лифт для 235х колесьев.

В итоге была куплена штатная жесткая пружина (класс А – коричневая метка на внутренней стороне пружины) от нивы-шевроле с такими размерами: д=315мм; т=15,7мм.

1.2 Задние пружины

д=465, т=13,7 (Б-вишневая). Т.е. имеем толщину прутка равную штатной, но длину на 3 см длиннее штатной пружины.Изначально планировал и поставил с ними укрупненные (ремонтные) проставки, но практика показала что, от получившейся длины а) здорово подпрыгивала задница машины на лежачих полицейских (для примера) б) продольная раскачка была довольно сильна.

Очень помогут в снятии пружин специальные стяжки для пружин (см. картинки ниже). Мои пришлось трошки доработать болгаркой, но без них была бы цельная проблема по съему пружин.

В общем варианте лифта под 235е колесья, если пружины не просевшие – замена пружин спереди и сзади не требуется!

2. Резиновые проставки под пружины с чашками

Были куплены «резиновые укрупненные (ремонтные) проставки под пружины с классики с металлическими чашками». Спрашивайте такое наименование в магазинах и на авторынках. Практика показала, что они есть разной высоты, целевая модель – перед – общая высота 4 см, максимальная высота под пружину – 3,5 см, зад — общая высота 5 см, максимальная высота под пружину – 4,5 см.

Брать надо цельные резинки, а не рифленые – есть сведения, что рифленые выдавливает. Так же, чтобы не выдавливало резинки надо покупать к ним металлические усадочные чашки, как написано выше.При варианте лифта с родными шнивовскими пружинами спереди и сзади, резиновые проставки нужны и вперед и назад.

3. Передние и задние амортизаторы

Т.к. предполагалась достаточно активная езда по бездорожью после крайних соревнований потек задний левый амм по сведениям с форума продольная раскачка на штатных аммах была довольно велика, было решено заменить все стоящие аммы (Delfi) на KYB. Для шнивы выпускаются две серии аммов – мягкие (Premium, перед – 444266, зад – 444267) и жесткие (Excel-G, перед — 344441, зад – 344442).

В общем варианте лифта под 235е колесья, если пружины не просевшие – замена аммов спереди и сзади не требуется. Вроде как по форуму справляются и терпимо и на родных амортизаторах.

4. Проставки под верхние шаровые опоры

Проставки под верхние шаровые заказал у токаря по приложенному чертежу. На форуме рекомендовали толщину 20-30мм, выбрал компромисс – 25 мм. Сверлить лучше с разметкой по шаровой опоре, а то мне просверлили “на глазок”, поимел гимморой при установке – не сходились шаровые проставки отверстия в верхних рычагах, пришлось потом рассверливать отверстия с 8мм до 10 мм.

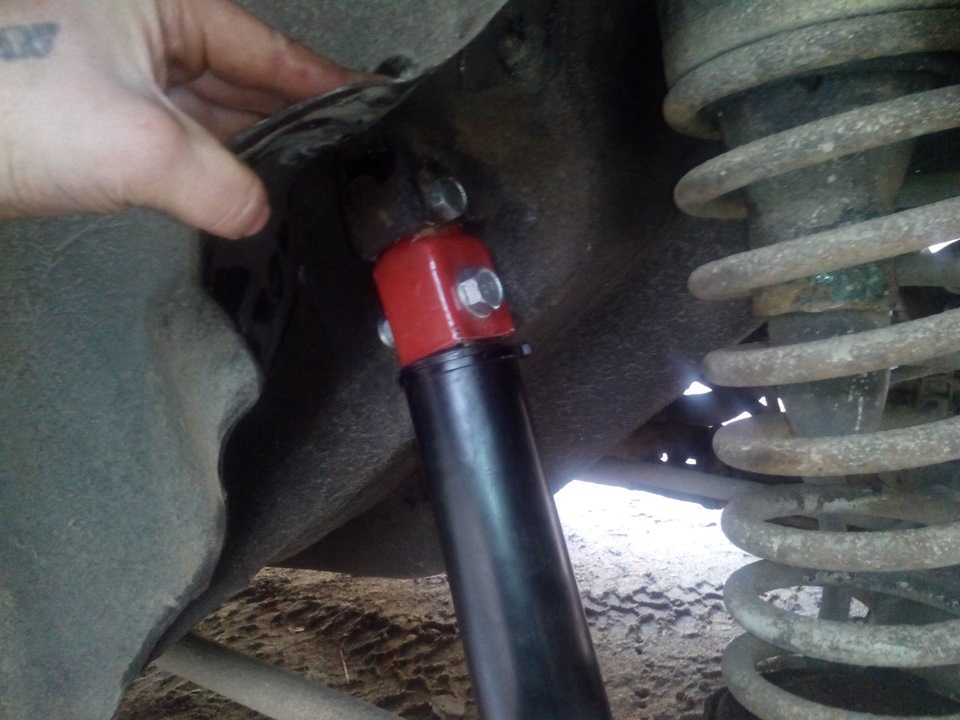

5. Проставки (кронштейны) под задние амортизаторы.

Самое простое решение здесь (по форуму) – наварить дополнительные уши аммов сверху и снизу амортизатора. Но т.к. у меня свежекупленные дорогие каябы и есть сведения, что при штатном креплении ушей к кузову их отламывает (направление и угол нагрузок), я на такие эксперименты не решился и решил сделать проставки под амортизаторы.

Идея была взята здесь из форума у Фангорна по его выложенным фоткам (спасибо за идею!). Их необходимость обоснована наглядностью на картинках ниже – без проставок под аммы, хода амортизаторов вниз более чем достаточно, а вот хода амортизаторов вверх практически нет – следствием будет буханье при ходе амма вверх на кочках, что и подтверждается практикой с форума.

Таким образом, предложенные кронштейны опускают рабочий ход амортизаторов на 5 см вниз, смещая там самым верхнюю границу отбоя. Кроме того, по картинкам видно, что штатное расположение крепления амма к кузову не есть удачное – при прикладываемых нагрузках, есть сведения, что ломает уши амортизаторов.

На рестайлинге вроде как исправлено это дело (позже проверил на рестайлинге – нет! положение крепления верхнего уха такое же, как на дорестайлинге!). Потому на кронштейне развернул ухо амма на 90 градусов – чтобы при нормальных ходах его не отламывало.Поначалу сделал верхнее ухо кронштейна из отрезанного уха амортизатора (на картинках видно), т. к.

была проблема с токарем. Но практика показала, что за счет того, что в домике крепления к кузову мягкая резиновая втулка ходила туда-сюда, а снизу рядом была горизонтальная площадка кронштейна – все это дело нещадно колотило этой площадкой по домику на кузове на кочках. Было принято решение не умничать и сделал цельные втулки, приварил, поставил, прикрутил и забыл о проблеме.

Какие пружины передней подвески ставить на Ниву Шевроле

Модель Niva (Нива)

Автомобиль Нива Шевроле имеет подвеску, которая специально рассчитана на высокие механические нагрузки. Поэтому все ее элементы обладают высокой прочность. А чтобы смягчать удары подвески, и чтобы во время езды удары передней подвески о дорожную поверхность смягчались, в ней предусмотрены специальные пружины, которые выполняют амортизирующую роль.

В случае если штатные модели просели, на них появились трещины, различные сколы, или они деформировались, необходима замена пружины передней подвески. Так же распространённой проблемой является деформация витка в сторону, в этом случае проблему решить можно только полной заменой. Чтобы произвести замену, следует подготовить стандартный набор инструментов и проделать следующие действия:

  1. Внедорожник устанавливается на домкрат, и с ремонтируемой стороны снимается колесо
  2. При помощи ключа, у нижнего рычага откручиваем гайку крепления оси
  3. Далее нужно снять болт, который крепит амортизатор, сделать это можно открутив гайку болта расположенного снизу крепления амортизатора
  4. У подушки стабилизатора выкручиваем пару гаек крепления скобы и снимаем скобу
  5. Домкратом поднимаем подвеску, и подкорачиваем так чтобы освободился ограничитель хода сжатия, после освобождения, откручиваем несколько болтов, которые крепят шаровую опору, и откручиваем болты
  6. Опуская домкрат, медленно разгружаем подвеску, и с посадочного места вынимаем пружину
  7. Имеющиеся там прокладки сверху и снизу под пружину снимаем
  8. Если потребуется можно снять ограничитель хода сжатия подвески

Следует знать, что пружины устанавливать следует сразу полным комплектом, именно так можно достичь полного эффекта. Если установить детали разных производителей, то это приведет к отсутствию необходимого функционирования, а так же к неслаженной работе. Данный элемент на первый взгляд может показаться не таким важным, как другие элементы в автомобиле, но это не так, они имеют довольно большую ценность, в особенности среди внедорожников.

Внедорожник Нива Шевроле относится к автомобилям, подвеска которых испытывает сильные механические нагрузки. В силу данных сведений каждый элемент подвески должен иметь высокие свойства прочности. Такой элемент, как пружина передней подвески, предназначается для смягчения ударов подвески о дорожное покрытие.

Ведь, как известно, эта деталь по своему назначению выполняет амортизационную роль. Но на Ниве Шевроле имеются амортизаторы, которые и предназначены для смягчения ударов подвески о дорожное покрытие? – скажите Вы. Действительно, пружины являются дополнительным элементом подвески, без которого амортизатор попросту бы долго не прослужил. Итак, разберемся в теме передних пружин для Нивы Шевроле: для чего они нужны, какие они бывают и как произвести их замену.

Назначение

Пружина расположена между колесом и рамой, колесо без каких либо препятствий перемещается вниз и вверх, и даже после сильного удара благодаря тому, что она поглощает его, колесо продолжает двигаться. Пружины расположены как в передней части, так и задней части внедорожника. Что бы как можно выше поднять заднюю часть автомобиля их усиливают, или между них устанавливают специальные проставки. На Ниве Шевроле пружины имеют стальное исполнение. Даная стальная конструкция с витками, не сложная, и поэтому установлена на всех автомобилях.

Пружина находится в просвете между рамой и колесом, тем самым позволяя колеса свободно перемещаться вверх/вниз. Эта важная деталь поглощает удары от дороги, тем самым позволяя колесу продолжать дальнейшее движение.

Пружины на Ниву Шевроле устанавливаются как спереди, так и сзади. Задние пружины выполняют аналогичную роль с передними. Зачастую задние пружины усиливаются или к ним добавляют проставки, чтобы как можно выше поднять заднюю часть. Благодаря этим элементам осуществляется поглощение ударов от дороги.

Нива Шевроле оснащена пружинами стального исполнения, поэтому их и будем рассматривать. Эти элементы имеют стальную конструкцию с витками. Изделие не представляет особой сложности конструкции и применяется зачастую во всех автомобилях. Без этих элементов передвижение на автомобиле возможно, но в таком случае кузов будет менее жестким.
