Как проверить стартер не снимая с машины
С помощью стартера осуществляется пуск двигателя транспортного средства. Срок эксплуатации стартера в два раза ниже, чем у двигателя и составляет около 5–6 лет. К сожалению стартер очень часто ломается в самое неподходящий момент, и вместо звука зажигания слышится полнейшая тишина. Чтобы избежать подобных ситуаций необходимо уметь проверять стартер до того, как он выйдет из строя, и устранять возникающие неполадки в деталях. Своевременная диагностика и профилактика актуальна как для машин с пробегом, так и для новых авто, не бывших в употреблении.

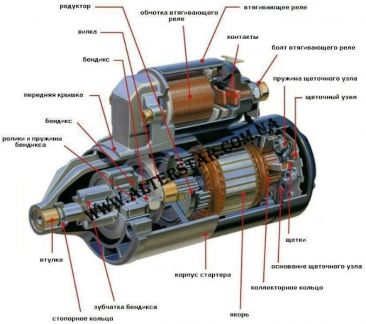

Принцип работы стартера
Работа этого механизма очень простая. После того как владелец авто проворачивает ключ замка зажигания, автоматически втягивающее реле начинает зацепляться за шестерни, расположенные на вале стартера. При этом случается замыкание контактов и возникает искра, благодаря которой коленчатый вал начинает функционировать и включается мотор.
Главные причины неисправной работы стартера
К основным неисправностям стартера относятся:
Во время подключения стартера не действует тяговое реле, вращающее якорь.
При работе механизма тяговое реле функционирует, но бездействует якорь или уровень его вращения недостаточно интенсивный.
В работе стартера якорь совершает обороты, но не прокручивается коленчатый вал.
Стартер не прекращает работать после включения двигателя.
Когда двигатель работает, а сам стартер не отключается нужно быстро отключить зажигание, после открыть капот машины и отключить провод, идущий к реле. Причиной неполадки в данной ситуации является неправильное положение стартера, а это, легко исправить подтянув болты, которые крепят его к корпусу двигателя.
Проверка стартера
Доступ к стартеру несколько ограничен, поэтому для его проверки не снимая с машины понадобится длинную отвертка с прорезиненной ручкой и вольтметр.
Далее необходимо внимательно рассмотреть стартер, как к большому болту присоединен толстый провод в оплетке, идущий от аккумуляторной батареи – это положительно заряженная клемма втягивающего реле. К ней следует прикрепить красный провод вольтметра, а к массе автомобиля – черный провод. Попросите, чтобы кто-либо повернул ключ зажигания, и посмотрите на стрелку шкалы, она должна показывать 12В, а стартер характерно стучать. Если же стрелка не доходит до этого показателя, выходит проблема в АКБ или самом замке зажигания.
Как проверить стартер не снимая с машины
Для выполнения проверки стартера понадобится:
Отсоедините провод, присоединенный к втягивающему реле, который проходит от выключателя зажигания.
Закоротите положительно заряженную клемму реле с болтом, используя при этом металлическую часть отвертки.
От аккумулятора напрямую к реле пройдет ток, и автомобиль заведется.
Если выполнив эти действия, все получилось, значит, у вас неисправный замок и его следует заменить или же изработалось втягивающее реле.
Когда проведенные действия с отверткой не смогли дать никаких результатов либо не получилось дотянуться до необходимых клемм, тогда понадобится снять стартер с автомобиля.
Как проверить стартер от аккумулятора — Стартер, генератор — Статьи
К сожалению, ситуацию, когда при повороте ключа двигатель не заводиться, нельзя назвать слишком уж редкой. В большинстве случаев появления такой неисправности подозрение падает на стартер и, соответственно, возникает необходимость быстрой его проварки. В данном случае, значительную помощь нам может оказать автомобильный аккумулятор, который, к счастью, всегда находиться под рукой. Проще всего, когда к стартеру добраться достаточно легко и, в этом случае, требуется взять достаточно толстый провод и попробовать проверить работоспособность стартера при включении его напрямую, для чего один оголенный конец провода прижимается к нижней клемме стартера, а второй, подключается к плюсовой клемме аккумулятора. Вал исправного стартера должен начать крутиться.
Однако, чаще всего, перед тем как проверить стартер от аккумулятора, агрегат приходиться с машины, все-таки, снимать и, в этом случае, проверяя исправность стартера одним проводом соединяется корпус агрегата и минус аккумуляторной батареи, а второй, опять же, одним концом «бросаем» на плюс аккумулятора, а вторым — прикасаемся к вводу стартера. Исправный стартер начинает вращаться, при этом, так активно, что его трудно удержать в руках.
Несложно с помощью аккумуляторной батареи проверить и состояние втягивающего реле. С этой целью отсоединяем клемму от контактного болта 1. Минус аккумуляторной батареи соединяем с клеммой 2, а «+» с контактным болтом 1 (на рисунке схема обозначена красным цветом). Если втягивающее реле исправно – его якорь резко втянется. Проверка удерживающей обмотки выполняется немного по другому: плюс батареи подсоединяется к клемме 2 (с болта 1 клемма снята), а «–» — прижимаем к корпусу стартера. Если все нормально, то якорь плавно втянется. Само собой, разумеется, что все перемещения якоря исправного реле должны быть свободными и без заеданий.
Похожие материалы
Как проверить стартер в домашних условиях
04 авг 2020г. Просмотров: 15883
Стартер – специальный механизм, предназначенный для запуска авто. Это надежная деталь, но со временем она тоже приходит в негодность. Происходит это не сразу, обычно неисправности можно выявить до момента полного выхода из строя. Ниже мы расскажем, как проверить работоспособность стартера в домашних условиях.
Виды поломок
- механические. Они возникают из-за износа комплектующих стартера (бендикса, якоря, щеток, обмотки) в ходе эксплуатации;
- электрические.
Появился пробой в электропроводке или электричество подается на узел неправильно.
Независимо от того, с каким видом поломки вы имеете дело, нужна комплексная диагностика стартера.
Как определить поломку стартера
О неисправности стартера свидетельствуют следующие признаки:
- Стартер вообще не срабатывает при повороте ключа в замке зажигания.
- Двигатель запускается, но стартер продолжает крутить.
- Стартер работает, но двигатель не запускается.
- Скрежет и нехарактерный шум при срабатывании стартера.
Что делать, если стартер не срабатывает
Не исключено, что стартер в рабочем состоянии, а запуску препятствуют другие факторы:
- проверьте надежность соединения проводов аккумулятора и стартера;
- проверьте заряд аккумулятора. Для этого включите аварийку и фары, если свет тусклый, аккумулятор разряжен. В таком случае, нужно прикурить автомобиль и при первой возможности зарядить аккумулятор.
Как проверить стартер, если аккумулятор в порядке

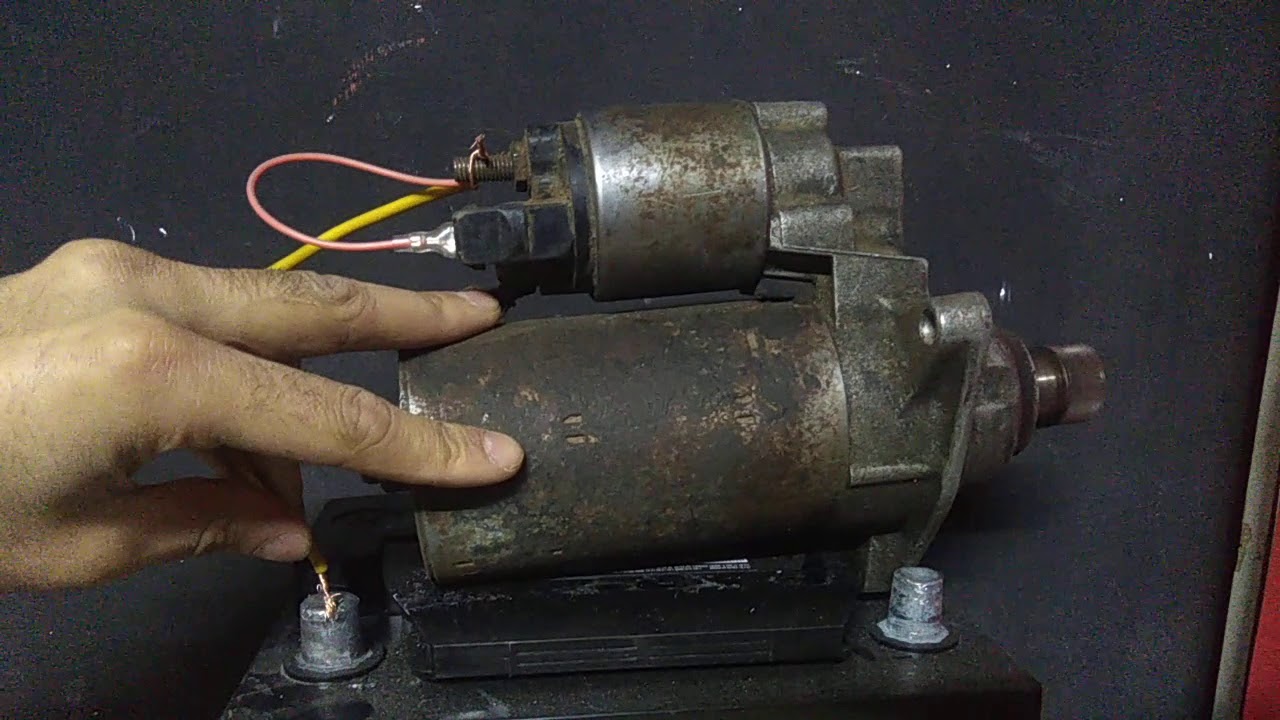

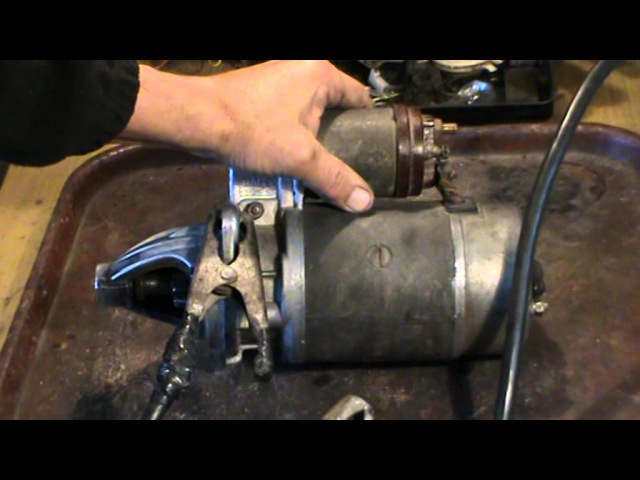

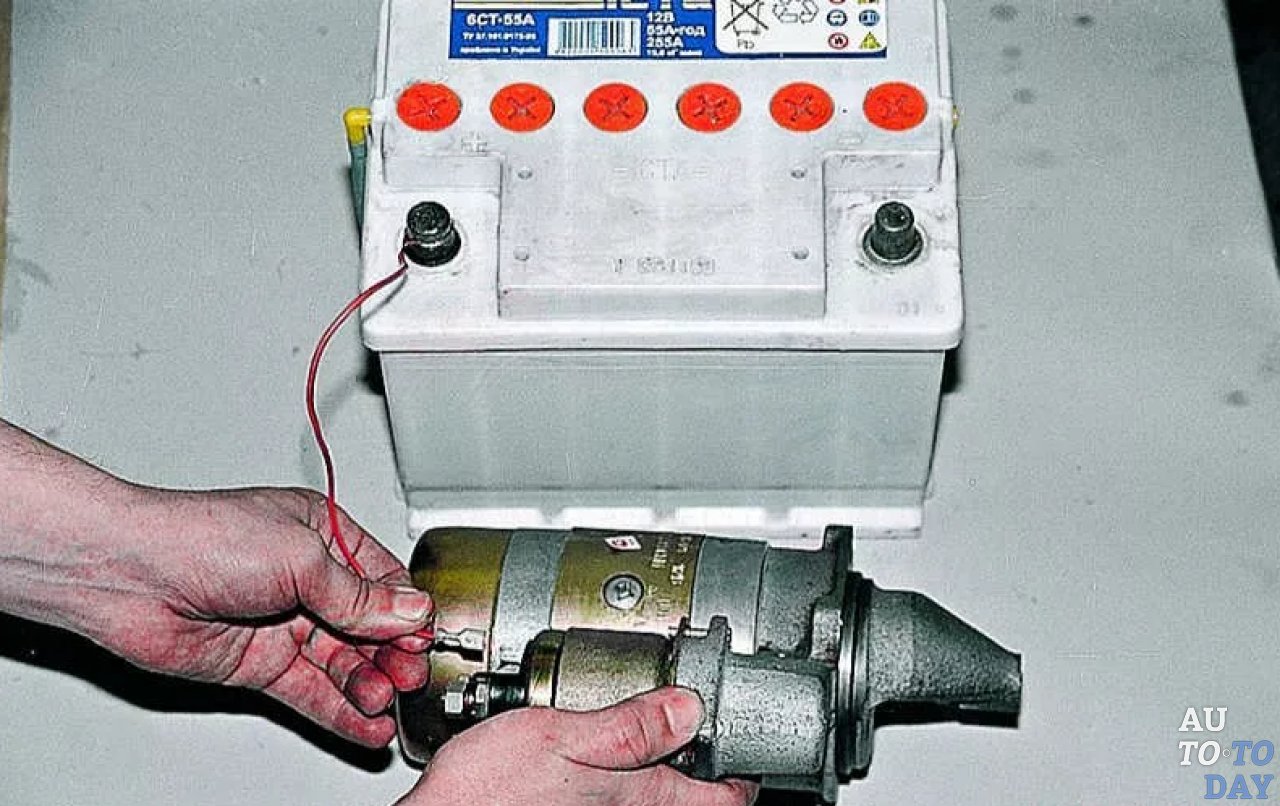

1. Проверка от аккумулятора

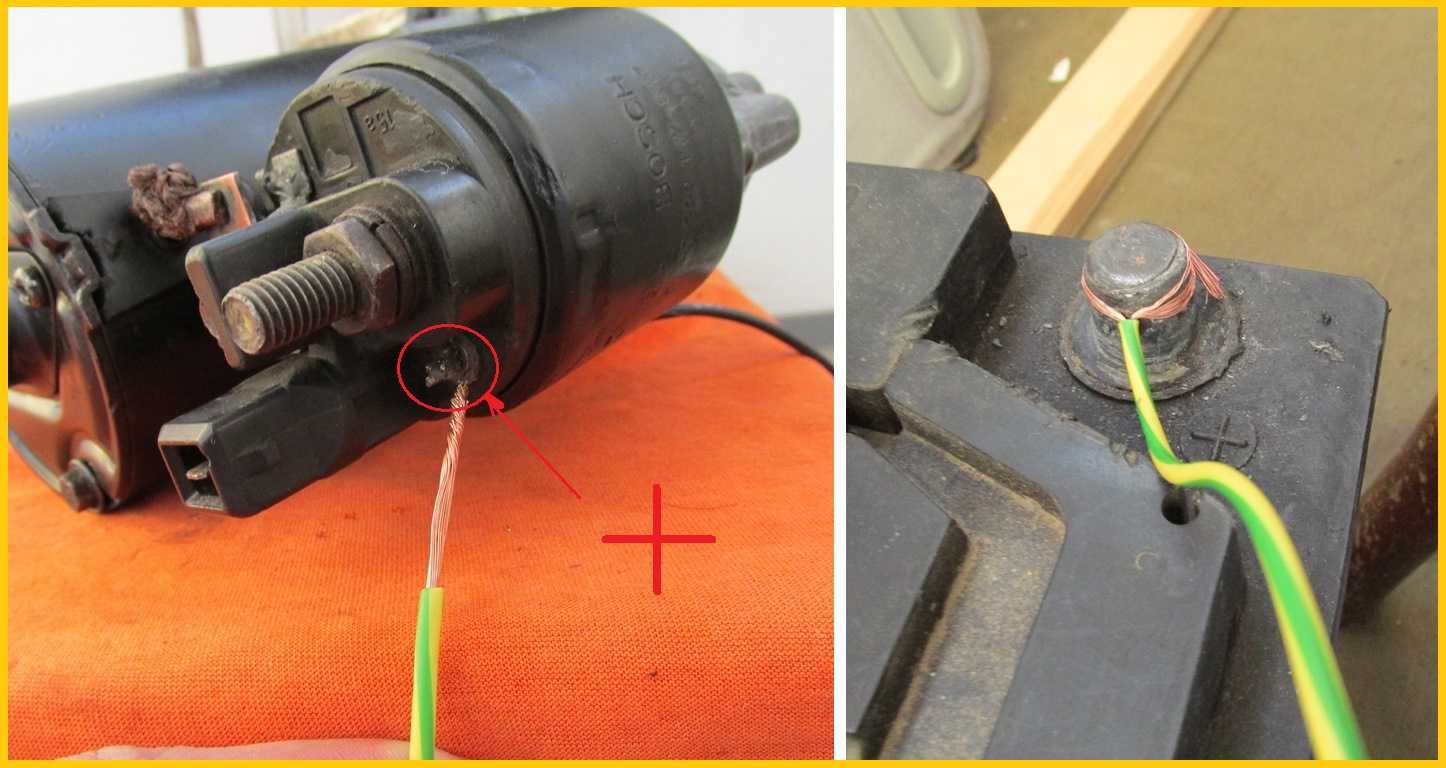

Нужно замкнуть минусовую клемму аккумулятора на корпус стартера, а плюс подключить на верхнюю клемму реле.
Если шестерня не выдвигается, причин может быть несколько:
- подгорели контакты втягивающего;
- заклинило якорь;
- перегорела обмотка стартера или реле.
В норме бендикс должен выдвинуться с характерным щелчком, после чего шестерня начинает прокручиваться мотором стартера. Такой метод позволяет проверить втягивающее реле, при этом проверка втягивающего реле от аккумулятора достаточно достоверна.
2. Проверка щеток стартера
Щетки быстрее всего проверяются при помощи контрольной лампочки на 12 вольт. Один вывод лампы присоединяется на щеткодержатель, другой – на корпус. Если лампочка загорелась, пора менять щетки.
Также щетки можно проверить тестером — мультиметром. Для этого стартер нужно разобрать. Основная цель сводится к тому, чтобы проверить замыкание на массу. В норме щетки не должны замыкать.
3. Диагностика бендикса стартера
Бендикс в исправном состоянии крутится только в одну сторону. Снимите его, и зажмите в тиски, попробуйте прокрутить в обе стороны, если крутится в обе, меняйте бендикс.
4. Проверка якоря стартера
Для этого потребуется напрямую подавать напряжение 12 Вольт с аккумулятора на стартер. Другими словами, напряжение подается в обход в реле.
Если стартер крутит, значит, якорь в порядке. Если же вращения нет, тогда проблемным может оказаться как якорь, так и щетки. В такой ситуации стартер нужно разбирать, после чего провести дефектовку и проверку мультиметром, переведя устройство в режим омметра для замеров сопротивления.

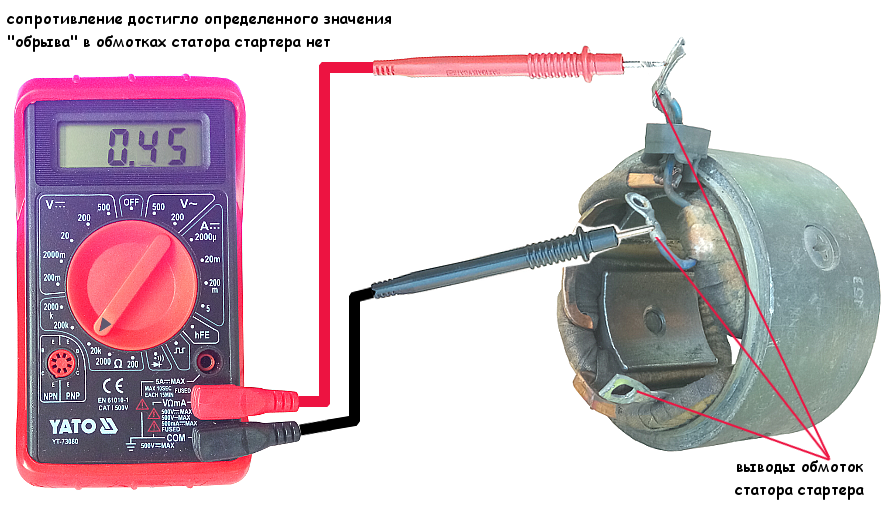

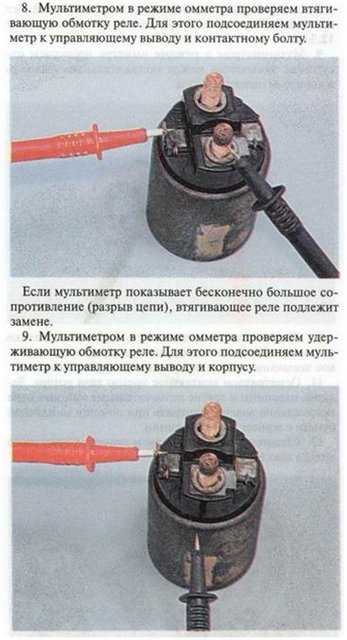

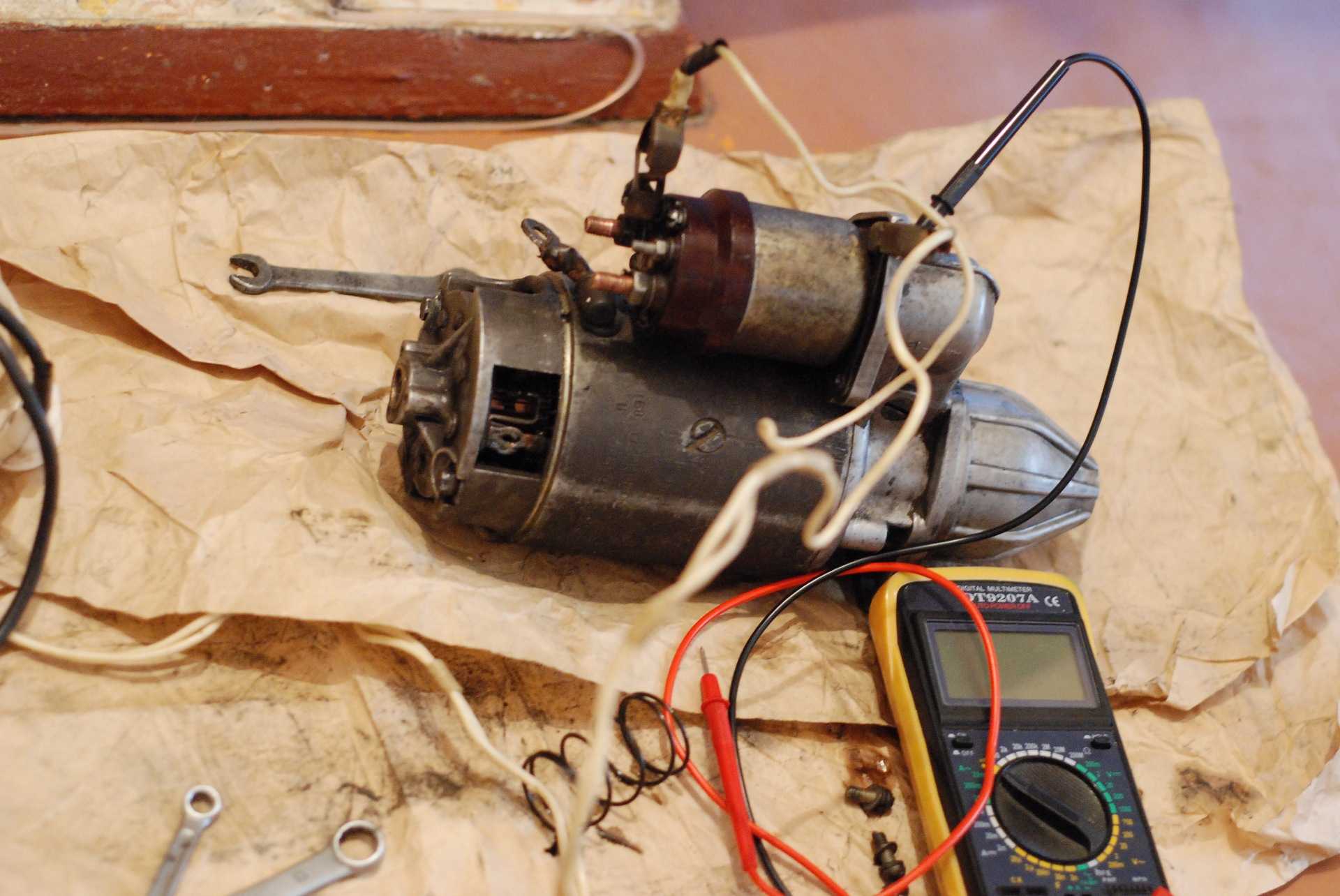

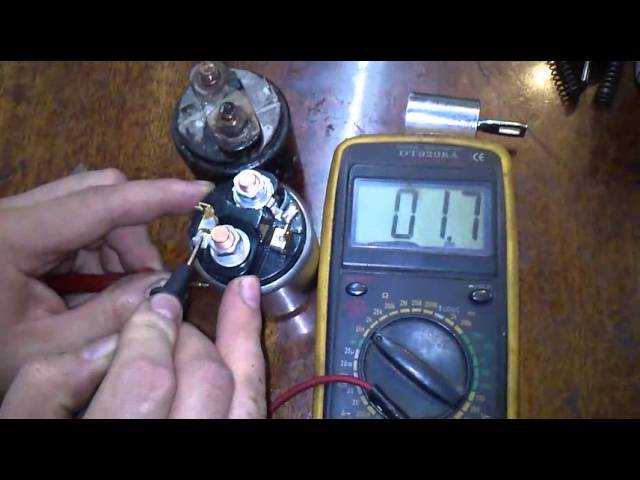

Проверка стартера мультиметром
Данный способ оптимален, если нет дефектоскопа или контрольной лампы. Тестер позволяет быстро прозвонить щетки и обмотки стартера на замыкание, а также проверить обмотки реле путем замеров сопротивления.
- разберите устройство;
- измерьте сопротивление между щетками и пластиной, затем между обмоткой и корпусом;
- измерьте сопротивление между пластинами коллектора и сердечником якоря, а также корпусом стартера и обмоткой статора.
- параллельно нужно получить показания, выполняя замеры между контактом выключения зажигания и постоянным плюсом (речь идет о болте шунта подключения обмоток возбуждения электрического двигателя стартера). Так можно проверить, в каком состоянии находится втягивающая обмотка реле. Нормальный показатель – от 1 до 1.5 Ом.
- еще замеры производятся между выводом подключения зажигания и корпусом тягового реле. Это позволяет проверить удерживающую обмотку втягивающего реле. Норма – от 2 до 2.5 Ом.
Рекомендуем также прочитать статью о правильном ремонте стартера. Из этой статьи вы узнаете о диагностике неполадок и на чем нельзя экономить при ремонте.
Обратите внимание, проводимости между корпусом и обмоткой, валом ротора и коммутатором, контактом зажигания и плюсовым контактом реле, а также между двумя обмотками быть не должно. Еще добавим, что сопротивление обмоток якоря минимальное, простым мультиметром его не измерить.
Тестером можно разве что осуществить прозвон обмотки на предмет того, что нет разрывов. Для этого при проверке нужно убедиться, что каждая ламель коллектора прозванивается с остальными. Еще можно проверить, падает ли напряжение на расположенных рядом ламелях после подачи на них постоянного тока 1А. В норме напряжение везде одинаковое.
Если вы не хотит вникать в то, как снять, как проверить снятый стартер и разобрать его для диагностики, приезжайте к нам на СТО. Мастера быстро проверят работоспособность стартера, вынесут свой вердикт и предложат варианты решения проблемы.
