Признаки неисправности тормозного суппорта (переднего): фото, видео — всё о ремонте лада

О важности бесперебойной работы всех элементов, отвечающих за срабатывание тормоза, сказано много. В этой статье пойдет речь о ремонте составляющих суппорта: поршня (цилиндра), направляющих и замене их пыльника – своими руками, наглядно об этом также можно будет узнать из приложенного видео.

Для полного понимания как без проблем отремонтировать и произвести замену данных деталей стоит разобраться в устройстве переднего и заднего суппорта и причинах их поломки, какой ремкомплект для этого может потребоваться.

Устройство данного элемента тормозов

Существует два вида дисковых суппортов – передний и задний, их устройство способ ремонта слегка разнятся, но их основные элементы одинаковы:

Корпус, в котором крепится поршень (цилиндр).
Перепускной клапан.
Уплотнительное кольцо.
Поршень (цилиндр).
Пыльник цилиндра.
Стопорное кольцо.
Корпус.
Прижимная планка.
Колодки.
Пыльник направляющей.
Направляющие.
14. Болт крепления.
Тормозной шланг.

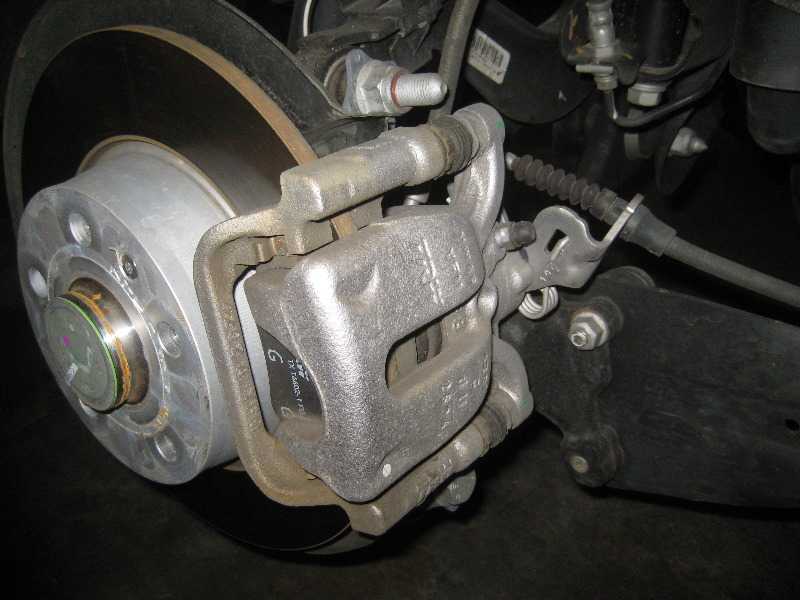

Отличие заднего дискового суппорта заключается в наличии стояночного тормоза.

Поэтому в поршне (4) имеется специальная резьба, по которой он накручивается на шток (1) стояночного тормоза. Благодаря этому он может работать под воздействием двух приводов – механического (стояночного) и гидравлического.

Причины поломки суппорта

Суппорт как элемент дисковых тормозов подвергается значительным температурным нагрузкам, а также воздействию внешних неблагоприятных факторов: грязи, пыли, влаги, химических реагентов. Все это происходит из-за того, что его устройство не позволяет оградить его от данных негативных явлений. При значительном перегреве, как и при разрыве пыльника, может исчезнуть смазка направляющих.

Неправильное обслуживание направляющих, при котором в их пыльники некоторые умельцы умудряются забивать несоответствующую смазку: графитовую или аналогичную, влечет их набухание и закисание, после чего они подклинивают или стучат при внезапном срабатывании.

Разрыв пыльника поршня влечет попадание в него грязи и влаги. После чего он перестает работать – начинает подклинивать или, наоборот, стучать.

Деформация уплотнительного кольца способствует утечке тормозной жидкости и замасливанию колодок.

Ремкомплект

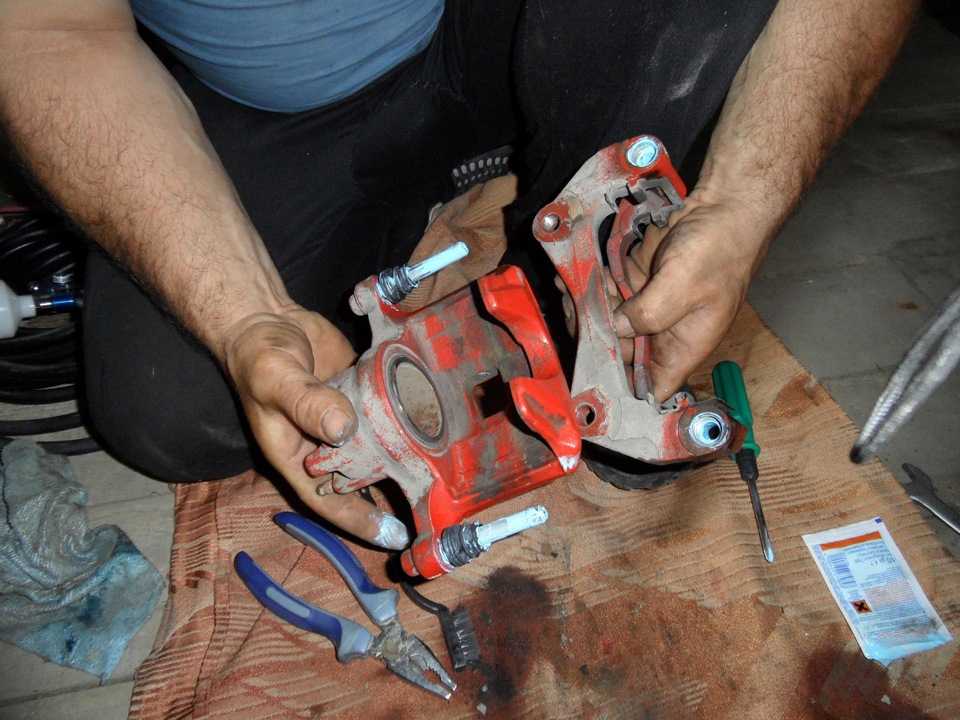

Замена суппорта это кардинальная мера, часто можно ограничиться ремонтом и заменой его составляющих. В основном в стандартный ремкомплект входят резиновые элементы:

манжеты,
пыльники,
защитные резинки штуцера,
уплотнительные кольца поршня.

Но в зависимости от необходимого ремонта в них могут быть включены:

стопорные кольца,
прижимные скобы,
направляющие,
непосредственно сами поршни.

Благодаря ремкомплекту можно существенно сэкономить и улучшить работу данного узла системы тормозов.

Признаки неисправностей суппорта

О поломке составляющих суппорта и приближающемся их ремонте можно понять по некоторым признакам, которые возникают при торможении:

Машину тянет и уводит в сторону от прямого движения при торможении.
Чувствуется, что при торможении приходится прилагать большее усилие на педаль или, наоборот, меньшее.
Тормоза гремят или стучат при езде по неровностям или при остановке.

Подклинивают тормоза о чем расскажут возможные заносы.
Появление подтеков тормозной жидкости на колесе.
Отдача в педаль, выраженная в сильной пульсации при нажатии на тормоз.

При появлении данных признаков не стоит откладывать ремонт неисправных элементов суппорта. Нужно сперва разобраться, почему это произошло, и произвести ремонт незамедлительно. О признаках и причинах подробнее можно узнать в приложенных видео в конце статьи.

Если гремят тормоза

В тормозах данного типа имеются прижимные пружины или плавающие скобы.

Из-за этого колодки гремят при малейших проездах неровностей и могут неравномерно соприкасаться с диском, что приведет к появлению на нем буртика или борозд. Также в этом случае могут греметь сами скобы.

Что нужно сделать, когда гремят прижимные скобы тормозов или колодки? Если нет возможности их заменить, то стоит попробовать их своими руками разжать плоскогубцами для предания им большей жесткости. Для этого их нужно вытащить из посадочных мест, разжать и вставить их на место, после чего они перестанут на некоторое время греметь.

Неисправен поршень (цилиндр)

Плохое качество тормозной жидкости, возникновение ржавчины на поверхности при разрыве пыльника хотя бы одного поршня (цилиндра) или в результате длительного простоя машины влекут за собой его частичное заклинивание.

Это изначально будет слышно при задержке его срабатывания, когда колодки начнут стучать о диск. Для того чтобы своими руками сделать ремонт в данном случае необходимо разобрать суппорт и вытащить ржавый поршень, делать это нужно, после того как будут откручены направляющие и снят пыльник и стопорное кольцо.

Если цилиндр еще хоть слегка ходит, то выдавить его можно с помощью компрессора, вставив шланг в отверстие для подачи тормозной жидкости.

Также это можно сделать, предварительно не отсоединяя корпуса от системы тормозов просто нужно нажать на педаль, после чего созданное давление выдавит цилиндр из его посадочного места.

Если же он намертво заклинил, то превентивной мерой может стать отмачивание его в бензине и другой аналогичной жидкости.

Стоит учитывать, что поршень заднего суппорта не вынимается, а просто выкручивается по резьбе круглогубцами или аналогичным инструментом.

После этого нужно вымыть посадочное гнездо цилиндра и зачистить его от грязи и ржавчины. Также стоит поступить и с самим поршнем (цилиндром). Далее нужно вставить цилиндр на место.

Нелишним будет при сборке заменить его пыльник новым. Об этом более обстоятельно можно посмотреть в приложенном видео.

Подтекает тормозная жидкость

При износе уплотнительного кольца поршня, при торможении возникает течь жидкости используемой в тормозах.

Для устранения этой поломки придется снять суппорт полностью, демонтировать из его корпуса поршень и заменить изношенное уплотнительное кольцо.

Неисправность направляющих

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.

Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.

Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.

В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.

Статья впервые появилась на AutoRemont2.ru

Суппорт ВАЗ 2107: устройство, ремонт, как снять, почему клинит, инструкции с фото и видео

Если у машины во время движения откажут тормоза, ни к чему хорошему это не приведёт. Правило справедливо для всех автомобилей, и ВАЗ 2107 исключением не является.

Эта машина, при всей её популярности на просторах нашей необъятной страны, никогда не могла похвастаться надёжными тормозами. Чаще всего на «семёрках» выходит из строя тормозной суппорт, который приходится срочно менять.

Можно ли самостоятельно произвести такую замену? Да. Попробуем разобраться в том, как это делается.

Устройство и назначение тормозного суппорта на ВАЗ 2107

Чтобы понять, для чего «семёрке» нужен тормозной суппорт, следует чётко представлять себе, как устроена тормозная система этого автомобиля. Прежде всего следует сказать, что тормозных систем у ВАЗ 2107 две: стояночная и рабочая. Стояночная система позволяет заблокировать задние колёса после остановки автомобиля.

Рабочая система позволяет плавно блокировать вращение передних колёс во время движения машины, изменяя её скорость вплоть до полной остановки.

Добиться плавного блокирования передних колёс позволяет гидравлическая система торможения, состоящая из четырёх цилиндров, двух тормозных дисков, четырёх колодок и двух тормозных суппортов.

Тормозные суппорты стоят только на передней оси «семёрки». На задней оси — тормозные барабаны с внутренними колодками

Суппорт тормозной системы — это корпус с парой отверстий, выполненный из лёгкого сплава. В отверстия устанавливаются гидравлические цилиндры с поршнями. Когда водитель нажимает на педаль, в цилиндры подаётся тормозная жидкость.

Поршни из цилиндров выдвигаются и давят на тормозные колодки, которые, в свою очередь, сдавливают тормозной диск, не позволяя ему вращаться. Так меняется скорость движения машины. Таким образом, корпус суппорта является основой рабочей тормозной системы ВАЗ 2107, без которой установка тормозных цилиндров и диска была бы невозможна.

Здесь же следует отметить, что тормозные суппорты устанавливаются только на переднюю ось ВАЗ 2107.

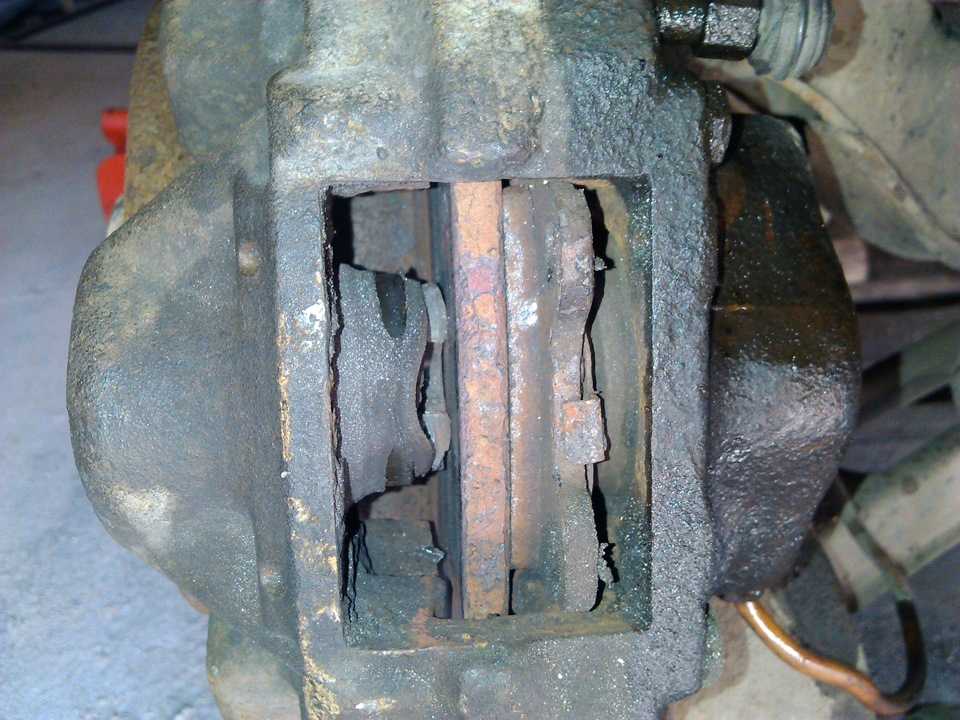

Суппорт ВАЗ 2107. Стрелками показано расположение гидравлических цилиндров

Что касается стояночной системы ВАЗ 2107, то она устроена иначе. Её основа — большие тормозные барабаны с внутренними колодками, установленные на задней оси машины. Когда водитель после остановки машины тянет на себя рычаг ручного тормоза, тормозные колодки раздвигаются и упираются во внутренние стенки барабана, полностью блокируя вращение задних колёс.

Устройство заднего тормозного барабана серьёзно отличается от гидравлических тормозов на передних колёсах

Признаки неисправности тормозного суппорта

Признаков неисправности у тормозного суппорта ВАЗ 2107 не так много. Вот они:

автомобиль тормозит недостаточно быстро. Обычно это происходит из-за утечки тормозной жидкости. Уйти она может как через изношенные шланги, так и через гидравлические цилиндры, которые из-за износа утратили герметичность. Первый вариант проблемы решается заменой тормозных шлангов, второй — заменой повреждённого цилиндра;
постоянное торможение. Выглядит это так: водитель, нажав на тормоза, остановил автомобиль, а отпустив педаль тормоза, обнаружил, что передние колёса остались заблокированными. Происходит это из-за того, что поршни цилиндров заклинило в открытом положении и тормозные колодки до сих пор давят на тормозной диск, удерживая его на месте. В такой ситуации обычно меняют суппорт целиком, так как найти в продаже новые гидравлические цилиндры для «семёрки» становится с каждым годом всё сложнее;
скрип при торможении. Водитель, нажав на педаль тормоза, слышит тихий скрип, который может усиливаться с увеличением нажима. Если тормозить приходится резко и на большой скорости, то скрип переходит в пронзительный вой. Всё это говорит о том, что в суппорте полностью износились тормозные колодки, а точнее, покрытие этих колодок. Материал, которым покрыта лицевая часть колодки, обладает повышенной износостойкостью, однако и он в конце концов приходит в негодность, стираясь до основания. В результате тормозной диск сдавливается двумя стальными пластинами без защитного покрытия, что приводит не только к возникновению громкого скрипа, но и к повышенному нагреву суппорта.

Замена тормозного суппорта на ВАЗ 2107

Чтобы заменить тормозной суппорт на ВАЗ 2107, нам потребуются ряд инструментов. Перечислим их:

рожковые ключи, комплект;
новый тормозной суппорт для ВАЗ 2107;
отвёртка плоская;
обрезок резинового шланга диаметром 8 мм и длиной 5 см;
домкрат;
бородок.

Последовательность действий

Прежде чем снимать суппорт, колесо, за которым он находится, придётся поддомкратить и снять. Без этой подготовительной операции дальнейшая работа будет невозможна. После снятия колеса доступ к суппорту открывается, и можно переходить к основной работе.

К суппорту подключён тормозной шланг. Он установлен на кронштейне, который крепится к суппорту болтом. Болт отворачивается рожковым ключом на 10, кронштейн слегка приподнимается и снимается. Гайка тормозного кронштейна откручивается рожковым ключом на 10
После снятия кронштейна откроется доступ к болту, находящемуся под ним. Именно этот болт удерживает на суппорте тормозной шланг. Болт выворачивается вместе с уплотнительной шайбой, установленной под ним (на фото эта шайба показана красной стрелкой).Под тормозным шлангом есть тонкая шайба, показанная на фото стрелкой

После снятия тормозного шланга из него начнёт вытекать тормозная жидкость. Чтобы устранить утечку, в отверстие следует вставить кусочек резинового шланга диаметром 8 мм.Чтобы тормозная жидкость не вытекала, отверстие затыкается обрезком тонкого резинового шланга
Теперь необходимо снять тормозные колодки, поскольку они мешают снятию суппорта. Колодки держатся на крепёжных пальцах, зафиксированных шплинтами. Эти шплинты извлекаются с помощью плоскогубцев.Шплинты на тормозных колодках не удастся извлечь без плоскогубцев
После извлечения шплинтов крепёжные пальцы аккуратно выбиваются с помощью молотка и тонкого бородка (а если бородка под рукой не оказалось, сгодится и обычная крестовая отвёртка, но бить по ней нужно очень аккуратно, чтобы не расколоть ручку).
Пальцы на тормозных колодках можно выбить обычной крестовой отвёрткой
Как только крепёжные пальцы выбиты, колодки извлекаются из суппорта вручную.
Теперь осталось отвернуть пару болтов, удерживающих суппорт на поворотном кулаке. Но прежде чем их отворачивать, следует плоской отвёрткой отжать стопорные пластинки на болтах. Без этого крепёжные болты извлечь не получится.Стопорные пластинки лучше отгибать тонкой плоской отвёрткой
После выкручивания болтов суппорт снимается с поворотного кулака и заменяется новым. Затем производится обратная сборка тормозной системы ВАЗ 2107.Тормозной суппорт «семёрки» снят, осталось установить на его место новый

Видео: меняем суппорт на ВАЗ 2107

Здесь нельзя не рассказать один случай, связанный с предотвращением утечки тормозной жидкости из шланга «семёрки». Один знакомый водитель, у которого не оказалось под рукой вышеуказанной резиновой затычки, вышел из положения просто: он затолкал в проушину тормозного шланга обыкновенный болт на 19, лежавший неподалёку.

Как оказалось, болт подходит к отверстию в проушине идеально, и «тормозуха» не вытекает. Проблема только одна: достать такой болт из проушины получается только плоскогубцами. Тот же человек уверял меня, что другой идеальной затычкой для тормозного шланга является огрызок старого химического карандаша «Конструктор».

Это толстый советский карандаш круглого сечения, его водитель с тех пор так и возит в бардачке.

Важные моменты

Занимаясь ремонтом тормозной системы ВАЗ 2107, следует помнить несколько очень важных нюансов. Без упоминания о них эта статья была бы неполной. Итак:

на поздних моделях ВАЗ 2107 под крепёжными болтами тормозных кронштейнов начали устанавливать пружинные шайбы. Они тонкие, и их очень легко потерять, снимая кронштейн. Чтобы этого не произошло, под суппортом целесообразно расстелить какую-нибудь газету или тряпку. Если шайба всё-таки выскочит, отыскать её будет гораздо легче;
если водитель при замене суппорта не планирует менять тормозные колодки, то их перед извлечением следует пометить маркером или мелом, чтобы при сборке установить их на то же место. Если изменить первоначальное расположение колодок, то в негодность они придут гораздо быстрее;
если водитель решил оставить суппорт на месте и планирует поменять в нём только тормозные колодки, то покупать ему придётся не один, а два комплекта колодок, поскольку эти детали всегда меняются на двух колёсах, а не на одном. Если оставить на одном из колёс старые колодки, это неизбежно приведёт к быстрому износу и к новым нарушениям в работе тормозной системы;При замене колодок на ВАЗ 2107 придётся покупать сразу два комплекта

после извлечения колодок ни в коем случае нельзя нажимать на педаль тормоза. Поршни на гидравлических цилиндрах, установленных в суппорте, выдвинутся наружу и не позволят установить новую пару колодок. А задвинуть поршни обратно будет очень непросто: в некоторых случаях для этого приходится полностью сливать из системы тормозную жидкость;
выкручивая крепёжные болты на суппорте, следует помнить: они отличаются по форме головки. Головка верхнего болта меньше, головка нижнего болта больше (на фотографии она помечена буквой «а»). Если поменять болты местами, установить тормозные колодки будет невозможно;Буквой «а» обозначен нижний крепёжный болт суппорта с толстой головкой
покупая в магазине новый суппорт, обязательно следует сообщить продавцу, на какую сторону он будет установлен, поскольку на ВАЗ 2107 в конструкции левого и правого суппорта есть различия. Например, отверстия для крепёжных болтов расположены по-разному, так что левый суппорт не подойдёт к правому колесу и наоборот;

наконец, после установки суппорта следует обязательно несколько раз нажать на педаль тормоза, чтобы проверить, работает новый суппорт или нет. Кроме того, после нажатия на педаль следует обязательно осмотреть суппорт и асфальт под машиной на предмет утечек тормозной жидкости.

Итак, замена тормозного суппорта — задача вовсе не такая сложная, как может показаться на первый взгляд. Главное, о чём должен помнить водитель, меняя эту деталь — это её чрезвычайная важность.

Если при монтаже суппорта или колодок будет допущена ошибка, то это не сулит ничего хорошего ни водителю, ни автомобилю. Именно по этой причине в статье было максимально подробно рассказано обо всех нюансах монтажа тормозного суппорта.

И на эти нюансы настоятельно рекомендуется обратить самое пристальное внимание.

Алексей Степанов
Распечатать

Тормозной суппорт: как работает, как верно определить неисправность, ремонтопригодность

Тормозной суппорт – важнейший компонент тормозной системы автомобиля, один из ключевых элементов его безопасности.

Как это работает

Алгоритм простой. Вы давите на педаль тормоза, и машина замедляется или останавливается. Но на деле за простым движением ноги, вызывающим торможение, скрыта работа всей тормозной системы. Одним из ее ключевых элементов является тормозной суппорт.

Только на мотоциклах их устанавливают строго на «шесть» часов. Задача суппорта состоит в том, чтобы превратить нажатие педали тормоза в реальную задержку хода колес.

Для этого суппорт прижимает, как плоскогубцами, закрепленные в нем тормозные колодки к тормозному диску.

Технология

Нажимая на педаль тормоза, водитель выжимает тормозную жидкость в направлении суппорта и приводит поршень в движение. Это закрывает плоскогубцы, прижимая тормозные колодки к диску. При торможении поршень в суппорте перемещается на доли миллиметра, деформируя при этом его уплотнительное кольцо. Если водитель снимает ногу с тормоза, то это уплотнительное кольцо снова вытаскивает поршень, действие тормоза ослабляется. При этом минимальное боковое воздействие тормозного диска гарантирует, что тормозные колодки в своих направляющих отойдут от диска и больше не будут его касаться.

Фиксированные и плавающие суппорты

Различают два типа тормозных суппортов: фиксированные и плавающие. Неподвижные суппорты имеют не менее двух поршней, по одному с каждой стороны тормозного диска. Они действуют непосредственно на тормозные колодки – суппорт не двигается. Поэтому конструкция называется неподвижной. По причине своей дороговизны неподвижные суппорты традиционно ставят на мощные скоростные модели, до 8 поршней на суппорт. Тем не менее на протяжении десятилетий Mercedes обеспечивал отличную работу тормозной системы 2-поршневыми фиксированными суппортами на задней оси, где требования к эффективности торможения более щадящие по сравнению с передней осью.

Смотрите такжеУстановка деревянных поршней на ВАЗовскую «шестерку»

Плавающий однопоршневый суппорт активно используется в автоиндустрии в силу более экономичной цены, компактной конструкции и простоты в установке. Недостаток: боковая поверхность поршня и соответствующая сторона тормозного диска изнашиваются несколько быстрее.

Это необходимо учитывать при регулярной проверке тормозных колодок.

Отчего выходят из строя тормозные суппорты? Какие признаки?

Причин несколько. Прежде всего коррозия. Это относится, в частности, к поверхности самих суппортов, которые из-за высоких температур и механического воздействия утрачивают краску и коррозируют. Также изнашиваются пыльники гидроцилиндров и «пальцы». Кроме того, выходу из строя подвержены сами гидроцилиндры, механика колодок у стояночного тормоза, а также гидравлическая запорная арматура.

Проблемы с суппортами могут случаться и по вине сервиса. Неоптимальный подбор, некорректная установка, грязь. Верный признак неблагополучия тормозных суппортов – писк, дребезжание, перегрев и заклинивание в работе тормозной системы. Здесь же неравномерное тормозное усилие, отсутствие полного растормаживания, проблемы с утечкой тормозной жидкости.

Простой и полезный совет. Сразу после поездки, если обошлось без резких оттормаживаний, проверьте температуру всех колес. Если какое-то значительно теплее, обратитесь в мастерскую.

Можно ли ездить со сломанным тормозным суппортом?

Можно, по направлению к СТО. Даже если нет таких очевидных симптомов, как запах или дым. Иногда тормозной диск настолько нагревается, что может лопнуть шина. Даже в случае неисправных направляющих автомобиль немедленно необходимо доставить в автомастерскую, поскольку существует опасность ослабления тормозного суппорта.

Можно ли отремонтировать тормозной суппорт?

Да, можно, причем за вполне подъемные деньги. Не ведитесь на предложение заплатить N-ную сумму за новый. Многие профильные СТО знают свое дело и помогут вам. Главной сложностью ремонта является отсутствие или дефицит родных запчастей или проблемы с выбором аналогов. Опыт показывает, что практически для любого суппорта ищутся и находятся качественные «неоригиналы» манжетов или поршней. Возможно, извлечь окислившиеся поршни из своих колодцев сложно без специальных инструментов. Но для квалифицированного сервисмена на СТО с отличной оснасткой эта операция вполне доступна. Те же задиры в колодцах, вопреки устоявшейся точке зрения, вполне ремонтопригодны.

Особое внимание обращайте на целостность корпуса суппорта. Беда, если при установке/замене узла криворукий сервисер повредит корпус. Восстанавливать его не стоит.

Можно ли самостоятельно заменить неисправный тормозной суппорт?

Ответ положительный, только если у вас профильное инженерное образование или опыт авторемонтника. С тормозами шутки плохи. Если другие системы автомобиля могут простить ошибки недостаточно квалифицированного ремонта, то тормозная система – другое дело. Здесь вы доверяете не только свою, но и жизнь ваших спутников или попутчиков случайному и непроверенному опыту, взятому из Интернета или с автофорумов.

Не играйте в рулетку, обратитесь к профессионалам.

Тормозной суппорт: типы,принцип работы,неисправности,ремонт

Суппорт тормозной – это одна из наиважнейших деталей тормозной системы. От исправности данной детали зависит безопасность езды в машине. Суппорт представляет собой относительно небольшое устройство, которое прижимает тормозные колодки к диску во время торможения авто.

Фактически только эта деталь является подвижной частью тормозной системы авто, поэтому работоспособность системы в огромной степени зависит от исправности этого элемента.

В процессе улучшения дисковых тормозов были выявлены два отдельных пути развития тормозных суппортов: с фиксированной конструкции и с «плавающей скобой».

Тормозной суппорт – это узел, который прижимает тормозные колодки к диску во время торможения машины, когда вы нажимаете педаль тормоза. Это единственная часть, которая движется в тормозной системе. Она устанавливается именно на дисковые варианты тормозов, барабанная система работает по-другому.

Это очень важный узел, если честно, то суппорт нужно рассматривать вместе с тормозными колодками, именно они берут на себя основную нагрузку при торможении системы. Так стоит отметить, что 90% поломок передних «тормозов», связанны именно с суппортами

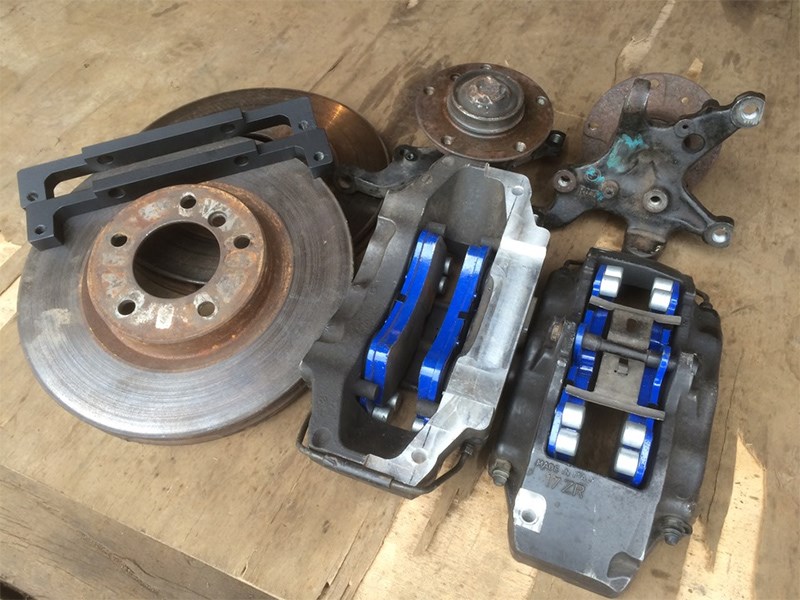

Тормозные суппорты бывают двух типов — фиксированные и плавающие.

В суппортах плавающего типа при торможении поршень, под действием давления жидкости, прижимает внутреннюю колодку к тормозному диску колеса. Суппорт перемещается на направляющих пальцах в обратную сторону, тем самым выравнивая силу прижатия внутренней и наружной колодок к диску.

Направляющие пальцы суппорта смазаны консистентной смазкой и защищены от влаги и других источников воздействия резиновыми чехлами.

В суппортах обоих типов поршни отводятся от тормозных колодок на небольшое расстояние за счет упругости уплотнительных колец, в результате чего между дисками и колодками образуется небольшой зазор.

Фиксированные суппорта – более ранняя разработка автопроизводителей. Чаще всего суппорт такого типа включает в себя металлический корпус с расположенными симметрично двумя рабочими цилиндрами. Корпус жестко закреплен на кронштейнах автомобиля (обычно на кулаке передней или задней подвески).

В механизме используется гидравлическое давление для поджатия колодок к тормозным дискам одновременно с двух сторон обоими поршнями.

За счет отсутствия потерь времени и сил на движение скобы и регулирование сил прижатия тормозных колодок, такой тип тормозного механизма скорее включается в работу и более информативен для водителя. Колодки удерживаются в системе специальными пружинами.

Поршни в таких суппортах связаны между собой системой трубок или внутренними каналами тормозного суппорта. Жесткозакрепленные суппорта, в свою очередь, делятся на разделяемые и цельные.

Для того чтобы извлечь поршни в неразделяемых суппортах достаточно подать давление воздуха через отверстие тормозного шланга и поршни выйдут из цилиндров. В разделяемом типе расстояния между стенками корпуса суппорта недостаточно чтобы вытащить одновременно оба поршня — поэтому корпус сделан разборным. Две половинки корпуса обычно стягиваются между собой болтами или винтами.

Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов.

Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля.

Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля.

Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

Устройство тормозного суппорта

ПРИЗНАКИ НЕИСПРАВНОСТИ ТОРМОЗНОГО СУППОРТА

Имеется несколько наиболее распространенных свидетельств:

увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
автомобиль тянет в сторону в процессе торможения;
педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
пульсация педали тормоза;
небольшое сопротивление в перемещении педали до пола;
прихватывание тормозов;
блокировка задних тормозов при большом усилии и т. д.

Как определить, что суппорт неисправен?

Обязательное условие для соблюдения безопасности – это исправность суппорта, поэтому он обязан быть качественным.

Важно помнить, что из-за возникающего в процессе торможения трения колодки и суппорт нагреваются.

Это является причиной серьезных требований к качеству детали: она должна быть не только механически прочной, но и теплостойкой, а также обладать достаточно высокой скоростью теплоотдачи.

Благодаря этому можно избежать заклинивания поршней и/или деформации частей тормозной системы. Для примера пыльник направляющей – очень неприметная и незначительная, на первый взгляд, деталь, но ее дефект может стать причиной заклинивания суппорта.

Кроме тех ситуаций, когда тормозная система авто уже не работает явственно, о том, что суппорт тормозной в скором времени перестанет работать могут «говорить» и другие признаки. Такими признаками могут быть и скрип, и стук в зоне суппортов.

Появление характерного скрипа говорит об значительном усилении процессов трения в механизме, что постепенно его разрушает. Проблемы, которые могут стать причиной этого, разнообразны. Это и перекос тормозных колодок и/или их неправильная установка, это и чрезмерно изношенные тормозные диски (может появиться даже биение в руль).

Замена суппорта может стать необходимой даже в том случае, если на нем разорван пыльник поршня. Явление чревато тем, что внутренности суппорта, а именно его цилиндр, становится беззащитными перед проникновением грязи, которая способна повышать трение между поршнем и цилиндром, и провоцирующей образование ржавчины. Ржавчина в ближайшем будущем приведет к неизбежному заклиниванию поршня.

СУППОРТ ТОРМОЗНОЙ – СПОСОБЫ РЕМОНТА

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

Тормозные колодки подклинивают в суппорте

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким).

Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии.

При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

МЕХАНИЗМ ЗАДНЕЙ ОСИ

Разобрать задний суппорт будет гораздо сложнее. Объясняется данный факт тем, что задний элемент имеет многосложное строение, так как дополняется, в отличие от переднего, еще и механизмом стояночного тормоза.

Пошаговый алгоритм по снятию заднего суппорта (подготовительные операции те же, что и у переднего).

Демонтируется защита элемента.
Шплинт, который соединяет трос стояночного тормоза с суппортным механизмом, извлекается.
Отсоединяется трубка жидкости, как и в случае выше, закупоривается.
1. Извлекаются стопоры.
2. Вытаскивается фюзеляж.
Остальные манипуляции аналогичны вышеописанным. Надо все хорошенько проверить, зачистить или поменять. Рекомендуется поршень суппорта, который частенько со временем ржавеет, обработать специальной пастой на основе абразивов. Можно также пройтись шкуркой, но очень мелкой.

Смазка направляющих тормозного суппорта

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей. Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа.

Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта.

После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки.

Замена ремкомплекта суппорта

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать. Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя.

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

Уплотнение тормозного цилиндра;
Пыльник тормозного поршня;
Пыльники направляющих;
Уплотнения направляющих;
Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

Основные признаки неисправности суппорта

Как и любая другая система автомобиля, тормоза могут выходить из строя. В этой статье вместе со специалистами сервиса «Авто-Мастер» рассмотрим признаки неисправностей тормозного суппорта, как одного из самых неоднозначных в ремонте узлов системы, чтобы при первых же «симптомах» вы могли обратиться за квалифицированной помощью.

Содержание:

Причины выхода суппорта из строя
Признаки неисправностей суппорта

Причины выхода суппорта из строя

Суппорт устроен довольно просто: это цилиндр с поршнем, подвижная скоба, которая перемещается на направляющих, штуцер для прокачки и защитные пыльники. Однако даже в таком, казалось бы, простом узле тормозной системы нередко возникают проблемы. Разберем причины, которые приводят к выходу тормозного суппорта из строя:

Надрыв пыльников — первая и самая главная причина поломки тормозного суппорта. Несмотря на то, что поршень изготавливается из относительно стойкой к коррозии стали, при попадании воды он начинает постепенно ржаветь. А ввиду того, что поршень подогнан к цилиндру с очень малым допуском, даже поверхностная коррозия способна вызвать серьезное нарушение его подвижности. Пыльники суппорта (и на самом поршне, и на направляющих) чаще всего повреждаются при неквалифицированном вмешательстве в систему, например, при замене колодок неспециалистом.
Несвоевременная замена тормозной жидкости. Все современные тормозные жидкости гигроскопичны (кроме силиконовой DOT-5), то есть накапливают воду в своем объеме. Наличие воды приводит к образованию коррозии на металлических поверхностях и ускоренному износу уплотнителей. И в таком случае визуально целый суппорт может быть серьезно поврежден изнутри из-за воздействия тормозной жидкости, обогащенной водой.

Тормозную жидкость рекомендуется менять не реже, чем один раз в три года независимо от пробега автомобиля. Это средний срок службы до скопления в ее объеме критического количества воды. В регионах с влажным климатом лучше производить замену чаще: один раз в два года.

Критическая выработка дисков и колодок. Чем больше изнашиваются колодки и диски, тем дальше приходится выдвигаться поршню суппорта для создания тормозного усилия. Это чревато и самопроизвольным надрывом пыльников, и появлением течи, и даже заклиниванием суппорта.

Мы перечислили основные причины, из-за которых суппорт может выйти из строя. Лучший способ избежать проблем — следить за тормозной системой: вовремя менять изношенные или поврежденные детали и периодически смазывать направляющие. Если не обделять этот узел вниманием, то он вполне способен отработать до конца срока службы авто без замены или ремонта.

Записаться онлайн

Признаки неисправностей суппорта

Есть несколько основных признаков поломки суппорта. Рассмотрим наиболее частые из них.

Течь тормозной жидкости. Следите за уровнем тормозной жидкости в расширительном бачке, а также периодически обращайте внимание на суппорты. По возможности осматривайте не только их наружную поверхность, видимую со стороны колесного диска, но и внутреннюю. Маслянистые пятна, даже без явных подтеков — это первый тревожный сигнал. Внимательно осмотрите подкапотное пространство со стороны «запотевшего» суппорта. Если не видно других источников появления маслянистых следов — обязательно обратитесь за помощью к специалистам.

Жидкость может течь как через зазор между поршнем и цилиндром суппорта, так и в точке подключения магистрали или через штуцер для прокачки. Поэтому в некоторых случаях ремонт сводится всего лишь к замене штуцера или тормозного шланга, что гораздо дешевле полной переборки.

Самопроизвольный увод автомобиля в сторону после нажатия на педаль тормоза. Если подвеска исправна, колеса накачаны одинаково, нет нарушений в углах установки колес, то такое поведение автомобиля говорит о большой разнице тормозных усилий на одной оси. И в большинстве случаев причиной является заклинивший суппорт.
Скрежет колодок по дискам после отпускания педали тормоза — это основной признак неисправности направляющих суппорта. После создания усилия, под действием вращающихся дисков, в исправной тормозной системе колодки должны возвращаться в исходное положение. Это происходит как за счет вдавливания поршня обратно в суппорт, так и за счет перемещения скобы на направляющих. Как показала практика, чаще ржавеет и теряет подвижность именно скоба. Хотя и суппорт, особенно с поврежденным пыльником, также может заклинить.
Перегрев тормозных дисков без причины. Если после езды с относительно нечастыми торможениями (например, по трассе) диски раскаляются до невозможности прикосновения к ним, особенно с появлением характерного запаха подгорающих колодок, — почти всегда проблема заключается в подклинивающем суппорте.

Появились подозрения, что тормозной суппорт вышел из строя? Обратитесь за помощью к нам! «Авто-Мастер» (ворота № 5) отремонтирует суппорт любой конструкции с гарантией его исправной работы. Запишитесь к нам с помощью формы ниже или по номеру +7 (905) 378-74-22.

Записаться онлайн

Также читайте на нашем сайте о том, какой ремень ГРМ лучше выбрать.

Тормозной суппорт: конструкция, принцип работы и способы ремонта

Тормозная система – важнейший комплекс в конструкции автомобиля, который отвечает за безопасность находящихся в нем пассажиров. Именно поэтому данной системе должно уделяться максимум внимания – диагностика должна проводиться регулярно, а с ремонтом затягивать и вовсе противопоказано.

Немного истории

data-full-width-responsive=»true»>

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.

Суппорт тормозной передний – типы конструкции

Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

Фиксированная конструкция – он представляет собой корпус, изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их расположение симметрично. При этом сам корпус зафиксирован на поворотном кулаке. В состоянии покоя колодки держатся за счет специальных пружин, а во время торможения происходит их сжатие, в результате чего они прижимаются к поверхности диска. Для обеспечения работы такой конструкции требуется, дабы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой системы шланг, патрубков и различных трубок. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с мощными моторами и большой массой – гоночные и представительские модели. На таких суппортах специализируются всемирно известные бренды – Brembo и другие.
Плавающая скоба – принципиальное отличие такого суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, а также цилиндра, который зафиксирован на внутренней стороне. Обычно подобные суппорта являются одно- или двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

Принцип работы тормозного суппорта

Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска.

Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую.

Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан обладать следующими характеристиками:

высокие показатели теплоотдачи;
прочность;
высокие характеристики сопротивляемости нагреву (чтобы повышение температуры не деформировало компоненты суппорта).

Имеется несколько наиболее распространенных свидетельств неисправности тормозного суппорта:

увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
автомобиль тянет в сторону в процессе торможения;
педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
пульсация педали тормоза;
небольшое сопротивление в перемещении педали до пола;
прихватывание тормозов;
блокировка задних тормозов при большом усилии и т. д.

Способы ремонта суппорта

Тормозные колодки подклинивают в суппорте

При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Ещё кое-что полезное для Вас:

Видео: Переборка переднего суппорта Passat

Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.

Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.

Клинят направляющие суппорта

Необходимо достичь свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.

Клинит поршень в суппорте

Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.

Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.

устройство и признаки неисправности тормозной системы

Если не считать систему АБС, то суппорт дискового тормоза становится наиболее сложным и ответственным узлом из всех, отвечающих за быструю и безопасную остановку автомобиля в рабочих и экстренных ситуациях.

Содержание статьи:

1 Для чего нужен суппорт в автомобиле
- 1.1 Виды суппортов
2 Устройство и принцип работы
3 Признаки неисправностей
4 Ремонт суппорта
5 Как продлить срок службы узлов тормозной системы

При всей своей внешней простоте, оптимальная конструкция узла формировалась долго, со времён перехода автомобилей с барабанной тормозной системы на дисковую.

Для чего нужен суппорт в автомобиле

Функционально суппорт присутствует как деталь, служащая для связи вращающегося колеса с закрепленным на нём тормозным диском и элементов шасси.

Читайте также: Причины быстрого износа деталей тормозной системы

Во время торможения колодки, установленные в суппорте, прижимаются к диску, и за счёт возникающего при этом трения автомобиль замедляется. Для обеспечения этого в состав суппорта входят исполнительные гидравлические цилиндры с поршнями и направляющий аппарат колодок.

Виды суппортов

Суппорты подразделяются на плавающие и фиксированные, существует также классификация по количеству входящих в их состав тормозных цилиндров.

Плавающий суппорт отличается тем, что давление со стороны поршней оказывается на одну из колодок, а вторая поджимается охватывающей диск скобой, при этом цилиндр или их блок перемещается вдоль оси поршней, обеспечивая равномерное выбирание зазоров обеих колодок.

Схема работы суппорта с плавающей конструкцией:

1 — скоба.
2 — направляющая.
3 — уплотнительное кольцо.
4 — суппорт с цилиндром.
5 — поршень.
6 — манжета.
7 — колодки.
8 — тормозной диск.
9 — тормозная жидкость.
10 — штуцер.

Конструкция имеет свои преимущества:

простота и дешевизна, можно обойтись всего одним гидравлическим цилиндром;
конструктивно заданная равномерность прижима, торможение происходит за счет одного силового элемента.

Отсюда и применяемость – механизмы с плавающей скобой используются практически на всех бюджетных автомобилях.

При этом несут с собой и целый ряд врождённых недостатков:

Массивная скоба имеет низкую вибростойкость, возможно спонтанное увеличение зазора между колодкой и диском с увеличением свободного хода педали при первом нажатии.
В условиях износа и коррозии тормоз начинает подклинивать и неравномерно изнашивать накладки.
Наличие направляющих штоков скобы добавляет ещё один источник потенциального закисания и нестабильной работы.
Отказ единственного цилиндра приводит к неработоспособности всего суппорта.

Эти проблемы отсутствуют у суппортов с фиксированными цилиндрами. Здесь поршни работают навстречу друг другу, скоба отсутствует, а синхронный прижим обеспечен равенством давлений в гидросистеме и одинаковой площадью поршней.

Такие тормоза мощнее, надёжней, но при этом массивней и дороже. Количество поршней всегда чётное, их может быть от двух до двенадцати в спортивных автомобилях.

Суппорт с фиксированной конструкцией:

2 — болты крепления.
4 — суппорт с цилиндрами.
5 — поршни.
6 — уплотняющие манжеты.
7 — колодки.
8 — тормозной диск.
9 — тормозная жидкость.
10 — штуцер.

За счёт увеличения цены и количества цилиндров фиксированный суппорт обладает качественными преимуществами:

колодки прижимаются равномерно, их жёсткость играет меньшую роль;
все детали жёстко укреплены на поворотном кулаке, отсутствуют вибрации и подклинивания;
нет сложного и ненадёжного направляющего аппарата плавающей скобы;
масса дополнительных цилиндров частично компенсируется отсутствием массивных деталей передачи усилия на пассивную колодку;
легко решается задача увеличения площади колодок и их фиксации;
в многопоршневых конструкциях появляется возможность раздельного подвода усилия к разным частям колодок, что важно для управления мощными тормозами в условиях срыва колёс в скольжение.

Оба типа механизмов дополняют друг друга в применении на разных автомобилях.

Встречаются и экзотические случаи, например, трёхпоршневой плавающий суппорт на утилитарном внедорожнике Нива.

Устройство и принцип работы

Обязательными элементами любого суппорта являются:

Направляющие колодок. Они могут быть разного вида, более сложными у плавающих конструкций и относительно простыми у фиксированных. Их задача – передать тормозное усилие от прижатых к диску накладок на шасси автомобиля.
Гидравлические цилиндры, преобразующие рост давления в системе привода тормозов в прижимное усилие фрикционных накладок к диску.
Тормозные колодки, состоящие из прочной металлической подложки, на которую наклеены накладки из специального термостойкого материала с гарантированным коэффициентом трения по стали или чугуну диска.

После нажатия на тормозную педаль в системе нарастает давление, которое передаётся в рабочие цилиндры. Поршни начинают выдвигаться и зажимают диск с двух сторон через колодки.

Выделяется большое количество тепловой энергии, но благодаря размерам диска и его системе вентиляции оно успешно рассеивается, попутно охлаждая и материал колодок.

Тем не менее, температура суппорта растёт и для предотвращения закипания принимаются специальные меры по отводу тепла и составу самой жидкости.

Это интересно: Зачем нужен адсорбер в машине, устройство и принцип работы

При снятии давления поршни прекращают давить на колодки, а за счёт упругости, имеющихся на них уплотняющих манжет сдвигаются назад на очень небольшое расстояние, порядка десятых долей миллиметра.

Этого достаточно для предотвращения касания поверхностей с одной стороны и обеспечения высокой готовности к торможению с другой. Чем меньше это расстояние, тем быстрее сработает тормоз при следующем нажатии без лишнего свободного хода педали.

Для удаления воздуха из системы на каждом блоке цилиндров имеется специальный штуцер прокачки. Обычно он расположен рядом с местом подсоединения гибкого шланга подвода рабочего давления.

Признаки неисправностей

Общим проявлением неполадок в работе тормозов будет снижение эффективности торможения.

Это проявляется:

уводом машины в сторону при торможении – неисправен один из суппортов;
ростом усилия на педали при той же интенсивности замедления;
подрагиванием педали в процессе торможения;
увеличением свободного хода педали до момента начала ощутимого замедления;
рывками машины до остановки;
подклиниванием колодок, колесо не растормаживается и суппорт сильно нагревается;
потёками тормозной жидкости;
неравномерным износом колодок и дисков.

После снятия колеса и контрольного нажатия на педаль можно заметить недостаточно плавное перемещение колодок, поршни движутся рывками, могут даже издавать щёлкающие звуки или скрипы.

Тебе надо знать: Как работает Вакуумный Усилитель Тормозов

Это может быть спровоцировано, как коррозией поршней или цилиндров, так и нарушением геометрии направляющих.

Причинами почти всегда являются проникновение влаги, вымывание смазки, разрушение резиновых деталей и пренебрежение сроками замены тормозной жидкости.

Ремонт суппорта

Самым надёжным и одобряемым производителями способом решения проблемы будет замена суппорта в сборе, причём симметрично, с обеих сторон автомобиля. Начавшиеся процессы коррозии и износа остановить невозможно.

Однако высокая цена подталкивает автовладельцев к промежуточным частичным ремонтам. Для этого многие компании вторичного рынка запчастей выпускают ремкомплекты.

Обычно в состав ремонтного комплекта входят направляющие штоки или втулки, по которым движется скоба, их резиновые уплотнения, а также ремонтные поршни с манжетами и пыльниками.

Если внутренняя поверхность цилиндра ещё находится в рабочем состоянии, то есть на ней нет глубоких рисок и кратеров, то установка ремкомплекта вполне способна продлить жизнь суппорта. Разумеется, обязательной замене подлежат и колодки, которые к этому моменту уже неравномерно изношены.

Если в ремкомплекте нет специальной высокотемпературной смазки для тормозных механизмов, то её необходимо приобрести отдельно. Смазыванию подлежат направляющие и обратная сторона колодок. Применение смазок общего назначения недопустимо из-за высокой рабочей температуры.

После переборки заменяется тормозная жидкость, а система прокачивается. На машинах с АБС это надо делать с использованием специальной программы сканера, иначе полностью заменить жидкость не получится, и накопленная влага снова попадёт в рабочие цилиндры.

Как продлить срок службы узлов тормозной системы

Тормоза из-за своих непростых условий работы долговечностью обязаны исключительно профилактическим мерам:

надо с установленной регулярностью заменять тормозную жидкость, применяя только рекомендованную изготовителем;
при каждой замене колодок суппорт следует разобрать, очистить и смазать направляющие, при необходимости заменив ремкомплект или хотя бы уплотнительные детали;
нельзя перегревать тормоза, часто и без необходимости оттормаживаясь с высоких скоростей, на спусках лучше пользоваться торможением двигателем;
колодки надо менять вовремя, не дожидаясь срабатывания индикатора предельного износа;
это же относится и к дискам, доведение их до не предусмотренной конструкцией минимальной толщины вызывает запредельный выход поршней из цилиндров и износом уплотнений.

Особенно опасным эффектом будет появление разницы в торможении левых и правых колёс автомобиля из-за разной степени износа механизмов.

Такая езда недопустима, поскольку при экстренном торможении машину может развернуть и выбросить из полосы движения.

Всё, что нужно знать об обслуживании тормозного суппорта

Главная
Статьи
Клин, перегрев, коррозия: всё, что нужно знать об обслуживании тормозного суппорта

Автор: Михаил Баландин

Наверное, о суппортах уже рассказано всё. Но с тормозами — как с зарплатой: слишком много не бывает. Поэтому постараемся максимально подробно рассказать о том, как работает тормозной суппорт, как его правильно обслуживать и даже ремонтировать. И, само собой, покажем, что бывает, если суппорт не работает.

Что такое тормозной суппорт?

Суппорт — это та самая штука, в которой стоят тормозные колодки и которая прижимает их к тормозному диску при нажатии на педаль. С виду — суровая железяка, но в глубине души — довольно нежный механизм, требующий заботы и ласки. Точнее, смазки.

Работает он достаточно просто: когда мы давим на педаль тормоза, по магистралям (трубкам и шлангам) к суппорту подаётся тормозная жидкость. Она давит на поршень, который выходит из корпуса суппорта и давит на колодки.

В зависимости от конструкции суппорта поршень может быть один, а может — два или больше. Если поршень стоит только с внутренней стороны диска, то говорят о суппорте с плавающей скобой. В этом случае поршень давит только на внутреннюю колодку. Под его воздействием колодка прижимается к диску, а скоба движется по направляющим и прижимает вторую колодку (внешнюю). Это самая простая конструкция, которая используется на большинстве бюджетных автомобилей. И особенности этой конструкции объясняют тот факт, что внутренняя колодка обычно изнашивается быстрее внешней: она быстрее прижимается к диску и проводит с ним в контакте больше времени, чем внешняя.

Если поршни стоят с обеих сторон диска, то конструкция называется фиксированной. Принцип работы точно такой же, как и у суппорта с плавающей скобой, но колодки прижимаются к диску одинаково с обеих сторон. Тормоза в этом случае более эффективные, но большинству автолюбителей разница заметна не будет. Впрочем, на тяжёлых машинах фиксированный суппорт встречается очень часто.

Ну, а каким же образом колодки отходят от диска после того, как водитель отпускает педаль тормоза? Обычно под действием резинового уплотнителя (манжеты) поршень просто немного отодвигается от диска. Это движение очень небольшое — десятые доли миллиметра. С одной стороны, это хорошо: чем ближе остаются колодки к диску, тем быстрее они смогут начать торможение при нажатии на педаль. Но с другой стороны, если суппорт не совсем исправен, колодки остаются в контакте с диском. Об этой ситуации мы поговорим чуть ниже.

В некоторых суппортах для разведения колодок используются специальные пружины. Но опять же: с ними повезло только не самым дешёвым автомобилям. У бюджетных машин с плавающей скобой в суппорте механизм проще — такой, какой описан чуть выше.

Итак, что в суппорте может пойти не так? Разбираться поедем в известную компанию Volk Brake Performance, специалисты которой не просто ремонтируют и обслуживают тормоза, но и строят настоящие тюнинговые тормозные системы. Там нам расскажут о суппортах всё.

Коррозия металла

Наш главный вопрос: какие неисправности могут быть у суппорта? В принципе, основная неисправность тут одна: потеря подвижности поршня или направляющих скобы суппорта. А вот причины этой неисправности могут отличаться.

Само собой, железки перестают двигаться исключительно из-за ржавчины. Почему же она появляется?

Первая причина — это естественное в ходе эксплуатации попадание грязи, воды и пыли под пыльники поршня и направляющей скобы. Теоретически там должна быть смазка, а на практике там со временем получается абразив. В мегаполисах, где зимой дороги щедро обрабатывают реагентами, абразив получается особенно агрессивным. В результате подвижность деталей теряется, и суппорт закисает.

Специалисты сервиса как-то ради интереса решили проверить, под каким давлением можно сдвинуть с места поршень, который не удалось выдвинуть сжатым воздухом. Положили суппорт под гидравлический пресс и хорошенько на него надавили. Сложно поверить, но усилие в 150 кг сдвинуть поршень не смогло. Ну а тормозная жидкость такой поршень не сдвинет и подавно.

Теперь перейдём ко второму вопросу: чем опасны заржавевшие поршень и направляющие?

В самой лёгкой ситуации — перекосом тормозной колодки. Задача скобы суппорта — не только подводить колодку к диску, но и выравнивать положение колодки относительно диска. Колодка должна прижиматься равномерно всей поверхностью. Если подвижность направляющих скобы нарушена, колодка встаёт наискосок. В этом случае будет очень хорошо заметен неравномерный износ колодки. И, само собой, износится она быстрее, чем положено. Кроме того, эффективность торможения на колесе с закисшими направляющими будет ниже. Водитель это, может быть, не всегда заметит, но на скользкой дороге эффект будет неожиданно неприятным.

Неравномерный износ колодки

Последствия закисания поршня суппорта намного серьёзнее. Сила, которая прижимает колодку к диску под давлением тормозной жидкости, намного больше той, которая прикладывается к колодке со стороны резинового уплотнителя или пружинки. Поэтому ржавый поршень ещё, может быть, способен прижать колодку к диску, а вот отойти от диска колодка уже не сможет. И водителю не остаётся ничего другого, как ехать на приторможенном колесе. Чем это чревато? Ничем хорошим.

Во-первых, это можно заметить по внезапно выросшему расходу топлива. Тут всё просто: свободный выбег становится меньше, накатом машина едет плохо, да и на газ реагирует уже не так охотно. Педаль надо давить больше, расход растёт. Но это не самое страшное.

Хуже, что от постоянного трения выходят из строя и колодки, и диск. Колодки, вроде бы, расходник, и чёрт бы с ними, но и их жалко. Хорошие колодки стоят денег, а их замена в сервисе тоже не бесплатная. В ходе постоянного трения о диск колодки в буквальном смысле жарятся. Затем они начинают выкрашиваться: сгорает связующий пластичный материал, колодки начинают “пылить” твёрдыми фракциями. Частицы попадают на диск и царапают его. Иногда — до такого состояния, что диск приходится менять, в лучшем случае — протачивать.

Последствия перегрева колодки

Диск тоже перегревается. Иногда на диске даже заметны следы локального перегрева. И этот перегрев намного опаснее, чем кажется. Мы привыкли думать, что самое страшное — это возможность превратить перегретый диск в “восьмёрку”. Да, ездить с поведённым диском — удовольствие ниже среднего. На высокой скорости педаль тормоза бьёт в ногу, появляется неприятное волнообразное торможение на низкой скорости.На самом деле последствия ещё более серьёзные: у хронически перегревающегося диска меняется состав, что негативно влияет на его сцепление с колодкой. Колодка по нему начинает просто скользить, практически не замедляя машину.

Локальный перегрев диска

Если хронически пренебрегать обслуживанием суппорта, со временем придётся не просто менять смазку и резинки, но и весь корпус и поршень: на них появляется коррозия, которая не даёт обеспечить плотное прилегание уплотнительных колец и самого поршня. И в этом случае тормозную систему спасёт только замена суппорта. Обойдётся это заметно дороже обслуживания.

Специалисты сервиса вспомнили и самые опасные последствия, с которыми им приходилось сталкиваться. Три раза встречались развалившиеся диски (это самое тяжёлое последствие), а в некоторых ситуациях закипала тормозная жидкость. Новая “тормозуха”, конечно, не закипит. Но если её не менять много лет, со временем содержание воды в ней растёт (тормозная жидкость очень гигроскопична), и при приближении количества воды приблизительно к 4% жидкость может закипеть. Ну а паровая пробка в тормозной магистрали — это уже почти криминал: можно и убиться. А ещё одно интересное последствие сильного перегрева — это утечка смазки из ступичного подшипника. Случай редкий, но вполне вероятный: смазка становится слишком жидкой и просто вытекает из ступицы. Тут есть вероятность заняться не только ремонтом суппорта, но и заменой подшипника. А тем, на чьих машинах подшипник меняется в сборе со ступицей — ещё и заменой ступицы.

На этом чисто теоретическую часть можно закончить. Не уверен, что сказал что-то новое, но сказать должен был. Теперь перейдём к более практической части: что и как делать, чтобы тормозить правильно.

Главное — смазка!

Минутка рубрики “Очевидное — Невероятное”: самая полезная штука для здоровья суппорта — это смазка. Она выполняет несколько функций. Первая — очевидная: обеспечивает подвижность элементов конструкции суппортов. Вторая не такая очевидная, но и не сильно невероятная: смазка не даёт пыли, грязи и воде попасть внутрь корпуса суппорта. Поэтому при переборке суппорта стараются использовать лучшую смазку, которая хорошо себя зарекомендовала. Слава богу, прошли те времена, когда не было ничего лучше солидола или литола. Сейчас на рынке выбор смазок большой, так что есть, с чем поэкспериментировать. В Volk Brake Performance эксперименты со смазкой закончились лет восемь назад, когда мастера перешли на продукцию отечественной компании ВМПАВТО.

Для монтажа манжеты и установки поршня обычно используют смазку МС 1600.

По словам специалистов сервиса, она не только хорошо работает, но и удобна в использовании: её белый цвет позволяет контролировать равномерное нанесение смазки без пропусков. Такая же смазка используется и для резьбы штуцера.

Если коррозия ещё не сожрала корпус суппорта, то его можно очистить, смазать и поставить на машину. Для очистки используется пескоструйка, другим способом убрать с него всю грязь и ржавчину очень проблематично.

А вот уплотнительные кольца и пыльники повторно ставить нельзя в любом случае. Хорошо, что в продаже есть ремкомплекты практически для любых суппортов. В Volk Brake Performance пробовали разные комплекты, но в итоге остановились на продукции Frenkit. Звучит, как реклама, но если отзывы хорошие, то почему бы и нет.

При сборке суппорта и установке колодок просто необходимо использовать соответствующие смазки. Очень желательно, чтобы они были хорошими. Как я уже говорил, в этом сервисе любят продукцию ВМПАВТО, и претензий к качеству не возникает. Только нужно понять, что и чем смазывать. Можно, конечно, обойтись одной универсальной смазкой МС 1600, ее в сервисе применяют годами, и она подойдёт и для направляющих суппорта, и для поршня, и даже для обратной стороны колодок.

Но есть те, кто предпочитает брать специализированные смазки. Например, смазка PAG на полиалкиленгликолевой основе предназначена специально для направляющих суппорта и тормозного поршня. Ее главная особенность — износоустойчивость при мелких движениях, поэтому она так подходит для направляющих суппорта. Эта смазка не коксуется и не вызывает деформации и разрушения резиновых пыльников.

В сборке самое главное — делать всё аккуратно. Перекошенные при установке манжеты, надорванные пыльники — всё это сведёт результаты работы к нулю. Да и просто плохо очищенный суппорт невозможно собрать настолько тщательно, чтобы он дожил до следующего ТО.

Кстати, а как часто нужно обслуживать суппорты?

Беречь и защищать

Периодичность ТО суппортов — вопрос сложный. Лучше всего проводить их профилактику каждый раз при замене колодок. А вот по пробегу ориентироваться трудно. Кто-то умудряется прикончить колодки за 15-20 тысяч километров, кто-то ездит на комплекте по 50 тысяч. Как-то рассчитать нормальный интервал с таким разбросом сложно. Но есть ориентир по времени — это один год. Раз в год чистка и смазка суппорту необходима. Конечно, он будет ездить и без этой операции, но срок его службы будет заметно меньше.

Кроме того, периодичность обслуживания зависит от многих других факторов. Как я уже говорил, если в вашем городе зимой злоупотребляют реагентами, интервал лучше сократить. И было бы неплохо при мойке машины отмывать по возможности тормозные механизмы хотя бы снаружи. Реагенты сокращают жизнь не только суппортам, но и, например, тормозным трубкам, которые быстрее корродируют. Лишняя мойка им не помешает.

Разумеется, повышенное внимание потребуется суппортам автомобилей, которые часто ездят по грязи. Любите рыбалку, охоту или грибы? Не забывайте о чистоте тормозных механизмов.

Специалисты заметили ещё один интересный фактор, влияющий на ресурс суппортов — тип колёсных дисков. На одних и тех же автомобилях суппорты живут намного дольше, если машина ездит на легкосплавных или кованых дисках. Получается, штампованные диски ресурс сокращают. Объяснить этот факт однозначно они не могут. Есть предположение, что со штампами сложнее добраться до суппортов при мойке. Либо с ними хуже охлаждение. Однозначного ответа нет, но факт доказанный. Так что если вы ездите на штамповке, проверяйте суппорты почаще.

Ну, и последнее: для обслуживания суппортов не стоит использовать ремкомплекты и смазку неустановленного происхождения. Продукцию Frenkit и ВМПАВТО нам порекомендовали в профильной мастерской, которой мы доверяем, и названия этих производителей прозвучали у нас исключительно из большой любви к автомобилям. И к тормозам, без которых нам не выжить.

практика

Новые статьи

Статьи / Владимир Шмаков, Chery: в ценообразовании важна не только разница курсов валют По итогам прошлого года марка Chery оказалась в лидерах по продажам среди китайских брендов. В этом году в Chery намерены повторить успех, а суббренд Exeed продолжает набирать обороты. Но це… 464 1 0 25.09.2022

Статьи / Практика Снижаем октан: действительно ли можно ли ездить на 95-м бензине вместо 98-го В Сети можно найти немало случаев, когда «серьёзный технический эксперт» утверждает, что нет ничего страшного в том, чтобы в целях экономии ездить на бензине, октановое число которого чуть н. .. 3874 0 1 23.09.2022

Статьи / Популярные вопросы Как оформить ДТП по европротоколу через Госуслуги Мы уже рассказывали о том, как оформить ДТП по европротоколу, а также о том, что с 2019 года стало возможным оформить европротокол даже при наличии разногласий о причинах и виновнике у уча… 412 0 1 21.09.2022

как работает, как верно определить неисправность, ремонтопригодность

Максимум полезной информации по тормозным суппортам

Как это работает

Тормозные диски расположены за колесами автомобиля. И рядом – как седло на боевом коне – установлены суппорты. Если представить тормозной диск как часы, то, как правило, суппорты на автомобилях ставят в диапазоне между «девятью» и «тремя» часами. Только на мотоциклах их устанавливают строго на «шесть» часов. Задача суппорта состоит в том, чтобы превратить нажатие педали тормоза в реальную задержку хода колес. Для этого суппорт прижимает, как плоскогубцами, закрепленные в нем тормозные колодки к тормозному диску.

Технология

Фиксированные и плавающие суппорты

Смотрите такжеУстановка деревянных поршней на ВАЗовскую «шестерку»

Плавающий суппорт означает наличие плавающей скобы. Во время нажатия на педаль тормоза поршень давит на расположенную перед ней внутреннюю колодку. Когда колодка соприкасается с диском, подвижная скоба двигается навстречу и прижимает наружную колодку. Плавающий однопоршневый суппорт активно используется в автоиндустрии в силу более экономичной цены, компактной конструкции и простоты в установке. Недостаток: боковая поверхность поршня и соответствующая сторона тормозного диска изнашиваются несколько быстрее. Это необходимо учитывать при регулярной проверке тормозных колодок.

Отчего выходят из строя тормозные суппорты? Какие признаки?

Можно ли ездить со сломанным тормозным суппортом?

Можно ли отремонтировать тормозной суппорт?

Можно ли самостоятельно заменить неисправный тормозной суппорт?

Не играйте в рулетку, обратитесь к профессионалам.

Ремонт тормозного суппорта своими руками — видео

Содержание

1 Устройство данного элемента тормозов
2 Причины поломки
3 Ремкомплект
4 Признаки неисправностей
5 Если гремят тормоза
6 Неисправен поршень (цилиндр)
7 Подтекает тормозная жидкость
8 Неисправность направляющих

Устройство данного элемента тормозов

Корпус, в котором крепится поршень (цилиндр).
Перепускной клапан.
Уплотнительное кольцо.
Поршень (цилиндр).
Пыльник цилиндра.
Стопорное кольцо.
Корпус.
Прижимная планка.
Колодки.
Пыльник направляющей.
Направляющие.
14. Болт крепления.
Тормозной шланг.

Отличие заднего дискового суппорта заключается в наличии стояночного тормоза.

Причины поломки

Деформация уплотнительного кольца способствует утечке тормозной жидкости и замасливанию колодок.

Ремкомплект

манжеты,
пыльники,
защитные резинки штуцера,
уплотнительные кольца поршня.

Но в зависимости от необходимого ремонта в них могут быть включены:

стопорные кольца,
прижимные скобы,
направляющие,
непосредственно сами поршни.

Благодаря ремкомплекту можно существенно сэкономить и улучшить работу данного узла системы тормозов.

Признаки неисправностей

Машину тянет и уводит в сторону от прямого движения при торможении.
Чувствуется, что при торможении приходится прилагать большее усилие на педаль или, наоборот, меньшее.
Тормоза гремят или стучат при езде по неровностям или при остановке.
Подклинивают тормоза о чем расскажут возможные заносы.
Появление подтеков тормозной жидкости на колесе.
Отдача в педаль, выраженная в сильной пульсации при нажатии на тормоз.

Если гремят тормоза

В тормозах данного типа имеются прижимные пружины или плавающие скобы.

Они отвечают за фиксацию колодок к корпусу суппорта. Причиной их поломки служит усталость металла или его плохое качество. В результате чего они теряют упругость и перестают прижимать колодки к корпусу. Из-за этого колодки гремят при малейших проездах неровностей и могут неравномерно соприкасаться с диском, что приведет к появлению на нем буртика или борозд. Также в этом случае могут греметь сами скобы.

Неисправен поршень (цилиндр)

Если цилиндр еще хоть слегка ходит, то выдавить его можно с помощью компрессора, вставив шланг в отверстие для подачи тормозной жидкости. Также это можно сделать, предварительно не отсоединяя корпуса от системы тормозов просто нужно нажать на педаль, после чего созданное давление выдавит цилиндр из его посадочного места. Если же он намертво заклинил, то превентивной мерой может стать отмачивание его в бензине и другой аналогичной жидкости.

Стоит учитывать, что поршень заднего суппорта не вынимается, а просто выкручивается по резьбе круглогубцами или аналогичным инструментом. После этого нужно вымыть посадочное гнездо цилиндра и зачистить его от грязи и ржавчины. Также стоит поступить и с самим поршнем (цилиндром). Далее нужно вставить цилиндр на место. Нелишним будет при сборке заменить его пыльник новым. Об этом более обстоятельно можно посмотреть в приложенном видео.

Подтекает тормозная жидкость

При износе уплотнительного кольца поршня, при торможении возникает течь жидкости используемой в тормозах.

Неисправность направляющих

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт тормозного суппорта своими руками. Плюс подробное видео. Техническое обслуживание тормозной системы. Установка суппорта на автомобиль

Эта статья будет посвящена переборке передней части тормозной системы Nissan, а точнее – передних тормозных суппортов. Влажность и высокие температуры при трении тормозных колодок приводят со временем к тому, что суппорт вместе с пальцами перестает работать нормально. Наступает время, когда необходимо сделать профилактику. С этим сталкиваются хозяева машин каждые 50-70 тысяч и эта статья с фотоотчетом поможет сделать это самостоятельно.

Если вы устанавливаете только одну стремени, будьте осторожны с направлением вращения. Теоретически вы можете поместить «новый» левый суппорт из сломанного мотоцикла на правой стороне вашего велосипеда или наоборот. Однако, в первую очередь, вы не согласитесь с вентиляционными винтами, так что вы отпустите немного дольше, и более серьезной проблемой будет меньшая поверхность плунжера для некоторых суппортов. Посмотрите на старые тормозные суппорты. Ведущий поршень меньше, а второй поршень больше.

Все Ниссаны спереди имеют тормозные диски. Как правило, передние тормоза работают по системе «плавающая скоба», т.е., суппорт прикреплен к цилиндру двумя болтами, гидроцилиндр и суппорт образуют плавающую скобу, а скоба в свою очередь соединена с двумя направляющими. Эти направляющие смазаны, что снижает трение и предотвращает коррозию.
Надобность переборки возникает либо при утечке тормозной жидкости через сальники поршней (увидите подтеки) либо при стуке, скрежете направляющих суппортов. Однако лучше заблаговременно перебирать суппорт, чтобы все это не привело к более серьезным последствиям (рано или поздно придется выкинуть эти дорогостоящие узлы на свалку, так как никакая переборка им уже не поможет).

Меньшие ручки не нажимают так много, и пластины не имеют тенденцию застревать и укусить в угол. Если вы сделаете это в противоположном направлении вращения, он будет работать плохо. Напротив, его сильные стороны будут отрицательными. Чем больше поршень будет на передней стороне, а тормоз будет укусить достаточно, пластины пойдет не так.

Еще одна проблема, связанная с эффектом торможения, — это размер дисков — диски, с которых приходит новый суппорт, и диски на вашем мотоцикле, на которых новая система подходит. Связь между размером колеса и давлением, который тормозной суппорт может зажать диск, снова может считаться шестерней. Наперсток тормозит на определенном рычаге — радиус диска. Если вы увеличите масштаб, калибр с той же силой поршня может удерживать намного больший крутящий момент — лучшее торможение. «Логично, если вы не можете позволить своей матери взять более длинный ключ».

Итак, небольшое графическое описание системы:

Теперь приведем номера ремкомплектов передних суппортов для разных Ниссанов:

1) Nissan Maxima (кузов A33, c 2001 до 2007 года) — 41120-AG025 (замена 4112009G25, 4112009G26, 411200P625), maxima A32 — 41120-38U25 (замена 411201E026)

2) Almera (кузов N15, c 07.1995 до 04.2000) — 41120-4M425 (замена 4112040F27) или 41120-2N325

3) Primera p11 — 41120-71J25, primera p12 — 41127-4U125

Если вы преодолеете это, тормоз будет плохо измерен, колючий, и вы даже не пропустите его, что неправильно. Это зависит от того, как вся гидравлическая система путем сопоставления — как передача будет между рычагом и плунжерных цилиндров, плунжеры цилиндры и поршни в суппортах, и, наконец, как все это поддерживать колеса разного диаметра, различный передний диаметр колеса и так далее Было бы лучше, чтобы заменить оригинальные колеса, которые. осталась целая тормозная система. Если вы хотите искать в сети после форумов — строительство, перестроение и т.д. если вы получаете тормоза, вы определенно хотите завершить всю систему.

4) Tiida c11 — 41120-AL525 (замена 411202Y025, 411206M025, 4112071E25, 4112071E26)

5) X-trail t30 — 41120-4N026 (замена 411200W725, 411204N025), x-trail t31 — D1120-JE00A

6) Micra k12, Note e11 — 41124-AX625

7) Navara d40 — 41120-0V725 или 41120-VK125

8) Almera Classic b10 — 41120-95F0A

9) Qashqai j10 — D1120-JE00A

10) Teana J31 — 41120-AL525 (замена 411202Y025, 411206M025, 4112071E25, 4112071E26), Teana J32 — 41120-2Y028

11) Pathfinder 94’, VG 3.0E, TERRANO R21 — 41120-AG025 (замена 4112009G25, 4112009G26, 411200P625)

Конечно, вы можете ударить по всем передачам, соотношениям и взаимным физическим отношениям, и тормоз может работать хорошо. Но вы также можете проскользнуть в крайности, и тормоз будет либо чрезвычайно мощным, чтобы быть непригодным, либо более твердым и более упругим, чем оригинал.

Сократите расстояние между вилами и новым ярмом, а более массивным, чем оригинальные. Никто не собирается вычислять силы, в которых действует болт, поэтому вы предпочли бы измельчить из твердого материала — особенно если вы измените лопасти на более крупный, вам нужно рассчитывать на гораздо большую силу, чтобы весь шарнир приводился в движение более длинным рычагом.

Приобрести данные детали вы можете на сайте АвтоСклад введя в строку поиска интересующую вас запчасть! Если вы не уверены в правильности выбора детали, обратитесь к фирмам и авто складам которые торгуют запчастями на ваше авто.

На данной фотографии представлен оригинальный ремкомплект. На рынке существует достаточно большое количество не оригинальных ремкомплектов, таких как ”Seinsa”, ”Japan Cars” и другие. Но я уже неоднократно убеждался в том, что стоит выбирать оригинальные запчасти, и ремкомплекты в том числе.Какой выбрать — дело за вами и вашими материальными ресурсами.

Также возможна простая замена тормозных дисков на большие и удерживающие существующие суппорты. Этот вариант намного безопаснее, поскольку из вышеупомянутой цепочки проблем вы ограничиваетесь размером оригинального и существующего дисков при установке гидравлики в целом, что делает проблему более разрешимой. Вышеупомянутая сборка всей системы, включая диски, является, конечно, лучшей, потому что результат гарантирован. Как только вы положите всю гидравлику на маленькие диски, ожидайте меньший тормозной эффект, слабый запуск тормоза.

Тормозные суппорты работают в очень сложных условиях, поскольку они подвергаются воздействию высоких температур. Им приходится справляться с действиями очень больших сил, и на них на них наносится песок, грязь, грязь и брызги воды. В маленьких и дешевых автомобилях дисковые тормоза применяются только на передней оси, а на заднем — дешевле. В других автомобилях дисковые тормоза используются на передней и задней осях, что приводит к четырем тормозным суппортам в автомобиле. Наиболее часто используемым решением является однопоршневый плавающий зажим.

В данный комплект (на 1 суппорт) входит 4 резиновых пыльника (пыльники пальцев), 2 прокладки поршня (пыльники поршней), 2 сальника поршней, красная смазка на основе силикона, оранжевая смазка и колпачки на пальцы, колпачок прокачанного штуцера. На разных машинах этот набор может отличаться незначительно

Как тормоза работают в типичном автомобиле и какова роль тормозного суппорта?

В суппорте установлены два очень важных элемента тормозной системы — поршень, а также с обеих сторон рабочей части тормозного диска. Когда водитель нажимает педаль тормоза, начинается работа. Он начинает нажимать тормозную жидкость, и давление зависит от давления, приложенного к педали тормоза. При очень высоком торможении давление дополнительно увеличивается с помощью системы помощи при торможении.

Жидкость подается на тормозные суппорты. Сначала с жесткой и затем. Давление жидкости приводит к нажатию тормозной накладки на рабочую поверхность. Сначала нажимается один блок, затем другой. Трение их рабочей поверхности относительно рабочей поверхности диска вызывает торможение автомобиля.

Поднимите переднюю часть автомобиля и надежно закрепите его на стойках-опорах. Снимаем колесо. Очищаем болты крепления суппорта и болт-штуцер, который крепит тормозной шланг. Откручиваем болт ключом на «12» или «14» в зависимости от авто. Все просто – нужно всего лишь открутить суппорт от поворотного кулака. Он крепится двумя болтами.

Какие проблемы вы можете ожидать от тормозных суппортов?

Трудные условия работы вызывают перегрев и коррозию. На возникновение коррозии влияет также замедленная замена тормозной жидкости. Жидкость гигроскопична, поглощает влагу и теряет свои свойства. Терминальные отказы также вызывают ряд легко видимых симптомов.

Когда автомобиль тянет одностороннее торможение, можно ожидать, что суппорты передних или задних тормозов будут схвачены. Это пропущение зажигания вызывает неправильную работу тормозного поршня, который не может двигаться плавно и возвращается в исходное положение. Проблема может также быть применена к ослаблению болтов в электронных цепях®, что приводит к неисправности тормозных колодок.

Когда суппорт открутится, можно приступать к дальнейшей работе. Перед нами суппорт в сборе.

С помощью отвертки вытаскиваем тормозные колодки и стопорные пластины. Если забыли, что как называется, прошу обратиться к первому рисунку данной статьи.

Примечание. В этом случае удаление автомобиля во время одностороннего торможения также может быть вызвано рядом других факторов. Это также относится к другим симптомам, перечисленным ниже — они не всегда указывают на отказ терминала. Ранее мы упоминали, что иногда болты ослабляются в тормозных цепях суппорта. Этот урон вызывает не только удаление автомобиля. Это может также вызвать вибрацию педали тормоза или рулевого колеса во время торможения. Тяговое сцепление на рулевом колесе также часто вызвано деформированными тормозными дисками.

Продолжаем разбирать суппорт – откручиваем плавающую скобу от корпуса поршня. Чтобы в дальнейшем выдавить поршень, стоит выкрутить прокачный штуцер. Не нужно прилагать чрезмерного усилия, штуцер легко обламывается. Если повезет, он выкрутится легко, ну а если нет… Тогда несколько вариантов:
— «обстучать» цилиндр через выколотку из мягкого металла;
— полить штуцер на сутки WDшкой;
— нагреть цилиндр и попытаться открутить.
Этапы можно чередовать между собой в любой последовательности, но греть все же лучше в самом конце, когда уже ничего не помогает.

Это обычно происходит после термического шока, вызванного вводом после резкого торможения в луже. Другим повреждением является трение фрикционных накладок тормозов на дисках. Этот тип повреждений можно определить по тому факту, что автомобиль ускоряется очень быстро. Кроме того, значительно увеличивается расход топлива. Это также приводит к значительному нагреву тормозного диска, который постоянно протирается против блока. Причиной повреждения чаще всего является захват поршня в тормозном суппорте из-за коррозии.

Когда водитель отпускает педаль тормоза, он должен плавно вернуться на свое место. К сожалению, коррозия вызывает затрудненное движение и часто иммобилизацию плунжера. Это заставляет тормозную площадку прижиматься к диску во время движения. Этот урон может возникнуть на передней или задней оси.

Дальше происходит замена пыльников и колпачков направляющих суппорта. Вытаскиваем направляющие из плавающей скобы, снимаем пыльники и колпачок. Как видно на фотографии – направляющие различаются между собой. Одна (левая) без проточки, вторая (правая) с проточкой под резиновый колпачок. Колпачек предназначен, во-первых, чтобы плавающая скоба не болталась на направляющих, а во-вторых, чтобы ограничить ход этой самой скобы. Стоит запомнить (а лучше записать), с какой стороны вставлялась та или иная направляющая.

Вы можете приобрести ремонтный комплект, вы можете купить и установить совершенно новый, или вы можете пройти регенерационные зажимы. Тормозные суппорты играют чрезвычайно важную роль в тормозной системе. Вот почему необходимо реагировать на всевозможные сбои с их стороны.

Ношение тормозных дисков и снижение производительности тормозной системы — одна из наиболее раздражающих пороков старых велосипедов. Вспомним, что роль тормозов заключается в преобразовании кинетической энергии в тепловую. Тонкие изношенные диски не способны поглощать нужное количество энергии, что приводит к перегреву тормозов со всеми побочными эффектами, худшим из которых является снижение эффективности тормозов и поперечное вращение дисков.

Для того, чтобы не было выработки в каналах, где ходят направляющие, их надо тщательно почистить. Тут нам поможет тряпочка с растворителем.
Опрыскиваем новые пыльники силиконовой смазкой и ставим их на место. Теперь нужно надеть колпачок на одну из направляющих. Операция несложная, но требующая аккуратности. Обильно смазываем оранжевой смазкой, идущей в комплекте, направляющие и вставляем их в плавающую скобу так, чтобы пыльники направляющих сели на свое место. Для правильного распределения смазки по каналам двигаем туда-сюда направляющие и выпускаем лишний воздух из-под пыльников. Советую обратить внимание на правильную установку пыльников на скобе (см. фото).

Итак, как вы можете улучшить свои тормоза как часть своего обычного бюджета? Поскольку момент замены тормозных дисков приближается, вы можете немного улучшить его за счет этого. Мы проиллюстрируем это следующим примером. Мы начинаем с покупки тормозных дисков с большим диаметром. В большинстве моделей спортивных мотоциклов, изготовленных 10 лет назад, эти диаметры составляли от 300 до 320 мм. В случае модификации нашего мотоцикла мы говорим о заводском диаметре 300 мм, который мы хотим увеличить до 320 мм.

Лезвия идеально подходят, поэтому замена их — это вопрос механика. Каждый раз, когда вы решаете о больших щитах, вы должны проверить, будут ли они соответствовать вашим колесам мотоцикла. Мы решили, что использование новых дисков даст наилучший эффект.

Далее начинаем переборку непосредственно тормозного цилиндра. Через отверстие, в которое вкручивается болт, выталкиваем поршень из цилиндра. Главное, чтобы поршень вышел ровно, без перекосов. Снимаем старый пыльник и сальник.

К сожалению, фирменные тормозные диски трудно получить по более выгодной цене. Установка больших тормозных дисков означает, что вы должны изменить положение клемм. Они должны располагаться дальше от оси колеса. Здесь дело также простое. Японские производители подвески, оснащенные радиально зажатыми хомутами, используют одинаковые расстояния между болтами, фиксирующими зажим. Это 108 мм. Это означает, что зажимы разных производителей чаще всего соответствуют вилкам, где они изначально не были закреплены.

На одном из порталов аукционов нам удалось найти набор почти новых зажимов по цене ниже 300 злотых. Монтаж зажимов требует правильного расстояния. Их толщина должна колебаться в пределах 4-5 мм, но это значение следует выбирать каждый раз индивидуально. Хороший семинар даст вам дистанции, учитывая вставки. Также обратите внимание, достаточно ли зажимных винтов зажима для надежной фиксации зажима.

Чистим от грязи цилиндр, места прилегания сальника и пыльника, и затем смотрим на его состояние. На нем не должно быть задиров и повреждений, вызванных коррозией. Так же очищаем место прилегания пыльника к поршню.

Устанавливаем на место новый сальник, предварительно смазав его смазкой, идущей в комплекте. Также желательно смазать место прилегания пыльника к корпусу цилиндра.

Для лучшей эффективности торможения, не говоря уже. Это классический дизайн, который в последующих моделях заменил радиальные насосы со значительно улучшенной эффективностью. В любом случае эффективность оригинального насоса не падала на колени во время быстрого вождения, а со временем и со следующей дюжиной километров, намотанной машиной, ее эффективность снижается.

Здесь вы можете выбрать несколько вариантов, два из которых кажутся наиболее разумными. Такие насосы можно приобрести на рынке подержанных деталей, и если только компонент находится в хорошем состоянии, он будет выполнять свою работу. Если, однако, вы хотите выжать свои максимальные тормоза из новых тормозов, вы должны искушаться вспомогательным насосом. Нужно выбрать насос для дорожных велосипедов, который способен работать с четырьмя или шестиконтактными клеммами.

Важнейшей составляющей тормоза автомашины принято считать суппорт тормозной. Несмотря на то что все элементы решают четко отведенные им задачи, именно на суппорт возлагается вся ответственность за эффективное торможение. Как известно, основное предназначение данного элемента – прижимать колодки тормоза к диску. Из статьи вы узнаете, как выглядит устройство суппорта, как проводится диагностика неисправностей элемента и ремонт этого компонента тормозной системы.

Одно только то, что тормозная система отвечает за безопасность людей, делает ее важнейшим комплексом в автомобильной конструкции. Этой системе крайне важно уделять внимание регулярно, а с ремонтом затягивать вообще опасно.

Как устроен суппорт

Как и было сказано выше, основной миссией данного элемента является подвод к дискам тормоза определенных усилий, приводящих к остановке транспортного средства. Многим это кажется вполне обычным и простым на первый взгляд делом, но все гораздо сложнее.

Сам суппорт представляет собою довольно хитрую систему. Да и что тут удивительного: сравнительно маленький по размерам компонент останавливает мчащийся на бешеной скорости автомобиль или мотоцикл. Вдумайтесь, какой функциональной должна быть система, чтобы исключить различные ошибки торможения и обеспечить безопасность водителя и пассажиров.

Рассмотрим ниже, как выглядит остановка транспортного средства в случае исправной и хорошо смазанной детали.

Водитель нажимает на педаль, создавая тем самым необходимое для передачи на поршневую систему тормоза давление.
Суппорт держит стопоры впритык к диску, четко и равномерно.

Важно понимать, что система стискивает диск с обеих сторон, обеспечивая эффективное удержание колодок.

На какой бы скорости не ехала машина, под действием трения замедляется вращение колес. Безусловно, это очень полезное свойство, только вот получается и негативный эффект, связанный с физикой и ее законами. Дело в том, что энергия никогда не уходит впустую. В данном случае она просто изменяется.

Примечание. Энергия, если речь заходит об этой системе, становится тепловой и нагревает тормозную жидкость, колодки и сам суппорт. Это априори говорит о том, что последний должен быть прочным (чтобы выдерживать тепловые нагрузки) и с другой стороны обладать достаточной теплоотдачей (чтобы передавать тепло эффективно и быстро).

Проблемы

Рассмотрим популярные виды неисправностей.

В первую очередь, когда речь заходит о неисправностях суппорта, эксперты и опытные автомобилисты выделяют скрип. И действительно, скрип может свидетельствовать о наличии трения, разрушающего, пусть не сразу, весь механизм.
Вторая неисправность связана с разрывом поршневого пыльника. В результате этого внутрь проникает грязь, ссаживающая изнутри цилиндро-поршневую группу, и способствующая возникновению коррозии и заклина.

Скрип может быть вызван наличием перекошенных либо поставленных неправильно колодок. Довольно часто колодки ставятся неумелыми руками наоборот, их просто путают местами.

Что касается разрыва пыльника, то причиной для этого становятся чисто механические вещи. К примеру, если диски изнашиваются из-за постоянных и чрезмерных нагрузок, а владелец автомобиля этого не замечает, или просто нет времени и средств поставить новые.

Продлить срок эксплуатации суппорта тормозного способна только хорошая . Речь идет не про обычные тормозные смазки направляющих, а про специальные. Последние рассчитаны на то, чтобы устранять не только последствия высоких температурных нагрузок, но и воздействия со стороны соле-грязевого состава.

Проверка суппортов

Крайне важно своевременно проводить диагностику нормального функционирования элементов. Ниже приведена инструкция, описывающая передний суппорт (его проверку и восстановление).

Задача стоит следующая:

Разобрать суппорт.
Очистить его, в том числе и от старой смазки.
Смазать новой особой смазкой.
Диагностировать резиновые манжеты (пыльники) на их целостность. Если что, заменить без промедления.

Чтобы получить доступ к тормозному механизму спереди, надо поставить машину на подъем.

В итоге на чистом и ровном рабочем столе будут находиться фюзеляж суппорта и хомут. Они тоже разбираются до последнего. Обеспечив доступ ко всем внутренним элементам деталей, надо их тщательно проверять.

Внимание. Частенько «закисают» направляющие суппорта, из-за чего при торможении автомобиль уводит в сторону.

На все это надо обращать внимание. Закисшие направляющие хорошо очищать до блеска с помощью различных жидкостей. В идеале на «внутренностях» системы суппорта не должно быть никаких царапин, грязи и задиров.

Схема смазывания универсальной смазкой

Еще правильнее заменить проблемные компоненты внутренней системы на новые. Более всего это касается пыльников, уплотнителей цилиндра и других мелких, но очень важных деталей.

Механизм задней оси

В остальном характер функционирования элемента схож с передним. ТЖ способствует выталкиванию поршня, который прижимает колодки к колесному диску.

Пошаговый алгоритм по снятию заднего суппорта (подготовительные операции те же, что и у переднего).

Остальные манипуляции аналогичны вышеописанным. Надо все хорошенько проверить, зачистить или поменять. Рекомендуется поршень суппорта, который частенько со временем ржавеет, обработать специальной пастой на основе абразивов. Можно также пройтись шкуркой, но очень мелкой.

Не упустите

По направляющим тоже хотелось бы дать совет. Суппорт должен свободно перемещаться по ним, нигде не должно заклинивать. В данном случае важна правильная и регулярная смазка, чистка и диагностика на предмет механических дефектов направляющих.

Функцию тормозного суппорта невозможно недооценить только ввиду того, что он выполняет активную роль. А диски и колодки принято считать пассивными компонентами тормозной системы.

Ремонт тормозных суппортов в Питтсбурге, штат Канзас

Какие типы тормозов есть в моей машине?

Если ваш автомобиль, грузовик или внедорожник были произведены в последние годы, они могут быть оснащены антиблокировочной тормозной системой, которая позволяет управлять автомобилем при включенных тормозах. Старые автомобили не имеют тормозов с АБС. В дополнение к этому, большинство автомобилей имеют два или три типа тормозных систем. Эти тормозные системы состоят из нескольких частей, включая тормозные колодки и роторы. Если какая-либо из этих тормозных систем изнашивается, крайне важно доставить ваш автомобиль в автосервис Neptune для проверки до того, как состояние ухудшится. Эти тормозные системы:

Дисковые тормоза — Если вы посмотрите через одно из колес вашего автомобиля, вы увидите внутри блестящий металлический диск. Это называется дисковым тормозом или передним тормозом. Когда водитель нажимает на педаль тормоза, накладка из износостойкого материала прижимается к тормозному диску и трет его, заставляя его замедляться — аналогично велосипедным тормозам.

Барабанные тормоза — Некоторые автомобили имеют дисковые тормоза на всех четырех колесах, в то время как другие имеют дисковые тормоза на передних колесах и барабанные тормоза на задних колесах. Вместо диска и тормозной колодки барабанные тормоза имеют колодки внутри полой ступицы колеса, которые выдавливаются наружу. Когда обувь вдавливается в колесо, создается трение, замедляющее вас.

Ручной тормоз — Ручной тормоз вашего автомобиля воздействует на дисковые и барабанные тормоза более медленным и менее сильным способом с помощью рычага, расположенного между двумя передними сиденьями вашего автомобиля. Когда вы нажимаете на тормоз, система рычагов натягивает пару прочных тросов, которые тормозят задние колеса. Система ручного тормоза полностью механическая и не использует тормозную жидкость, как дисковые и барабанные тормоза, поэтому ее можно использовать в качестве экстренного торможения (с большой осторожностью) при выходе из строя других тормозных систем.

Что такое тормозные суппорты и как они работают?

Тормозные суппорты являются частью дисковой тормозной системы вашего автомобиля. Они надеваются на поверхность тормозного диска и содержат тормозные колодки, которые представляют собой пару металлических пластин, соединенных фрикционным материалом. Когда тормоз вашего автомобиля включен, тормозная жидкость из главного цилиндра создает гидравлическое давление на один или несколько поршней, что прижимает тормозные колодки к ротору. Тормозные колодки замедляют ротор, чтобы остановить автомобиль.

В вашем автомобиле есть два типа тормозных суппортов. Плавающие суппорты, также известные как «скользящие суппорты», имеют один или два поршня, расположенных на внутренней стороне тормозного диска. Эти поршни толкают суппорт при торможении, что создает трение от тормозных колодок с обеих сторон ротора. С другой стороны, фиксированные роторы имеют поршни с обеих сторон тормозного ротора.

Как узнать, нужно ли мне привезти мой автомобиль для обслуживания или ремонта тормозной системы?

Уход за тормозами имеет решающее значение для обеспечения безопасного вождения для вас и ваших пассажиров. Это функция, которую вы используете каждый день, и даже небольшое изменение может указывать на то, что что-то не так. Если тормоза вашего автомобиля работают плохо, и вы находитесь в Питтсбурге, штат Канзас, или в Арме, штат Канзас, обязательно принесите свой автомобиль в автосервис Neptune для проверки. Вот некоторые предупреждающие знаки:

Стоп-сигнал на приборной панели включается и горит постоянно — Если это произойдет, сначала убедитесь, что ручной тормоз не затянут. Если ваш стоп-сигнал продолжает гореть, ваш автомобиль сообщает вам, что пришло время для проверки и / или что есть проблема с вашими тормозами.

Ваш автомобиль тянет в одну сторону при торможении — Одна тормозная система может работать более эффективно, чем другая, в результате чего Ваш автомобиль уводит в сторону при торможении.

Ваша педаль тормоза кажется мягкой или губчатой  — Если вы заметите разницу в сопротивлении педали тормоза (она кажется «мягче» или полностью опускается на коврик при нажатии на нее), это признак вам нужно немедленное обслуживание. Возможен воздух или влага в тормозной системе или проблема с главным цилиндром.

Ваши тормоза скрипят, скрежещут или визжат — Если вы слышите пронзительный звук при торможении, это, вероятно, означает, что ваша тормозная колодка износилась. Это также может вызвать скрежещущий звук, который может свидетельствовать о недостатке смазки в автомобилях с задними барабанными тормозами.

У вас утечка тормозной жидкости — Это может быть лужа под вашим автомобилем, грузовиком или внедорожником, или утечка жидкости из тормозной магистрали. В любом случае, если в вашем автомобиле течет тормозная жидкость, вы скоро захотите посетить автосервис Neptune.

Если вы испытываете один или несколько из этих симптомов, не стесняйтесь привезти свой автомобиль в автосервис Neptune Auto Repair в Питтсбурге сегодня! Мы позаботимся о том, чтобы ваши амортизаторы и стойки работали. Мы также можем выполнить другие услуги, которые могут вам понадобиться, такие как плановое техническое обслуживание, настройка и ремонт двигателя.

Ваша надежная мастерская по ремонту тормозных суппортов

Если у вас возникли проблемы с тормозными суппортами, вам обязательно нужно обратиться в автосервис Neptune Auto Repair в Питтсбурге. Наша команда специалистов по качеству имеет многолетний опыт работы и является экспертом во всем, что касается ремонта автомобилей, включая обслуживание и ремонт тормозов, ремонт автомобилей, шиномонтаж и ремонт тормозных суппортов. Мы являемся одной из самых авторитетных автомастерских в этом районе и можем эффективно и с минимальными затратами улучшить эффективность тормозной системы вашего автомобиля. Мы позаботимся о том, чтобы все детали тормозной системы вашего автомобиля работали исправно и имели высокую производительность.

Причины, по которым вам следует иметь с нами дело:

Прозрачность
Честность
Целостность
Мы эксперты
лет опыта

Мы ремонтируем автомобили с 1994 года и получили 100 баллов на основе отзывов 217 довольных клиентов. Если вы находитесь в районе 66762 или в Питтсбурге, штат Канзас, Арма, Канзас, Чероки, Канзас, Фронтенак, Канзас или Жирар, штат Канзас, не стесняйтесь назначать встречу с авторемонтной мастерской Neptune через Интернет или по телефону 620. -231-5890. Neptune Auto Repair — лучшая автомастерская в четырех штатах.

Как работает тормозной суппорт и что происходит, когда суппорт выходит из строя

Вы здесь

Главная | Как работает тормозной суппорт и что происходит, когда тормозной суппорт выходит из строя

Тормозной суппорт — это один из наиболее важных компонентов вашего автомобиля или мотоцикла. Без работающего тормозного суппорта ваш автомобиль просто недостаточно безопасен, пока его не починят или не заменят. Здесь мы объясним, как работают тормозные суппорты, чем они отличаются по конструкции и как определить, есть ли проблема с вашим суппортом.

Тормозные суппорты: как они работают?

Колеса вашего автомобиля прикреплены к круглым металлическим дискам, которые вращаются вместе с колесами.

Тормозной суппорт надевается на вращающийся диск и работает так же, как зажим — нажмите на педаль тормоза или потяните за рычаг тормоза, и колодки внутри суппорта выталкиваются через поршни, чтобы войти в контакт с вращающимся диском. Трение, создаваемое действием колодок на диске, замедляет автомобиль.

Тормозной суппорт бывает нескольких типов:

Что такое плавающий тормозной суппорт?

Плавающие тормозные суппорты имеют поршень(и) только на одной стороне диска, но содержат колодки, контактирующие с обеими сторонами. Суппорт скользит вперед и назад по втулкам или штифтам, действуя как зажим.

При включении тормозов поршень давит на тормозную колодку только с внутренней стороны диска.

Затем плавающий суппорт скользит по втулкам или штифтам и прижимает внешнюю колодку к диску, инициируя торможение.

Чем скользящий тормозной суппорт отличается от плавающего суппорта?

Суппорт со скользящим тормозом устанавливается в прорезь адаптера суппорта. Это вариант конструкции плавающего суппорта, использующий один поршень и работающий по тому же принципу: поршень оказывает давление на одну тормозную колодку, а подвижный суппорт оказывает давление на другую.

Как насчет фиксированных суппортов?

Неподвижный суппорт обычно состоит из двух, четырех, шести или даже восьми поршней. Неподвижный суппорт крепится к кронштейну без скользящих штифтов или втулок в его креплении.

Неподвижный суппорт состоит из равного количества поршней как на внутренней, так и на внешней половине суппорта. Принято считать, что фиксированные суппорта имеют лучшие характеристики, но стоят дороже. Неподвижные суппорты с несколькими поршнями, как правило, устанавливаются на высокопроизводительные автомобили.

Что может пойти не так с тормозным суппортом?

Тормозной суппорт имеет движущиеся части, которые время от времени могут выйти из строя.

Заедание тормозов может быть связано с тем, что поршень застревает в суппорте, колодки прилипают к диску или на однопоршневых суппортах могут заедать скользящие штифты.

Если тормоза заклинило, когда транспортное средство не использовалось, то симптомы довольно очевидны: вы не можете заставить автомобиль двигаться. Узнайте, как разблокировать тормозной суппорт здесь.

Покраска тормозных суппортов: как это сделать?

Краска для тормозных суппортов может придать вашему автомобилю или мотоциклу выдающийся вид, который многие автопроизводители придают своим спортивным моделям на заводе.

Обычно доступны в магазинах автозапчастей в таких цветах, как красный, желтый, синий и серебристый, его необходимо наносить на тщательно чистые и сухие суппорты – используйте очиститель тормозов и щетку, чтобы избавиться от пыли и грязи.

Убедитесь, что вы работаете под укрытием, чтобы погода не мешала вашей работе. Замаскировав тормозной диск, тормозные шланги и другие компоненты, нанесите краску в одном направлении кистью или баллончиком. Типичная краска для тормозных суппортов высыхает на ощупь в течение 45 минут, а дополнительные слои необходимо будет наносить в течение часа после нанесения последнего слоя, но проверьте свои конкретные инструкции.

Большинство производителей красок рекомендуют подождать 24 часа, пока последний слой высохнет, прежде чем приступить к эксплуатации автомобиля.

Как улучшить тормоза автомобиля?

За исключением замены тормозной системы вашего автомобиля на диски большего размера, вы можете точно настроить существующую тормозную систему для повышения ее производительности: диск

Больше поршней: Высокопроизводительные суппорты с большим количеством поршней — шестипоршневые и даже 12-поршневые модели могут увеличить прижимную силу суппорта.
Меньшее удержание тепла: В этой области могут помочь воздухозаборники для тормозов; большие диски могут распределять избыточное тепло по большей площади
Суппорты с отверстием дифференциала Помогает, если поршни ближе к задней кромке суппорта больше. В суппортах с дифференциальным отверстием используются меньшие поршни спереди и большие поршни сзади.
Композитно-керамические тормоза Porsche (PCCB) : Это одни из лучших тормозов, которые вы найдете в любом дорожном автомобиле. Они изготовлены из силиконизированного углеродного волокна, выдерживают очень высокие температуры, на 50 % легче по сравнению с железными дисками, значительно снижают пылеобразование и обладают повышенной износостойкостью в агрессивных средах по сравнению с обычными железными дисками. Диски вентилируются изнутри, как и чугунные, и перфорированы. Стоимость, как вы понимаете, заоблачная.

Что такое инструмент для перемотки тормозного суппорта?

Инструмент для перемотки тормозного суппорта является специализированным, но относительно дешевым элементом комплекта. После того, как вы сняли старые тормозные колодки, с помощью инструмента для тормозного суппорта поршень отодвигается назад, чтобы можно было легко снять и заменить новые тормозные колодки.

Где можно купить инструмент для перемотки тормозного суппорта?

Этот инструмент можно найти в Интернете, а также в магазинах автомобильных запчастей и аксессуаров. Иногда вам может сойти с рук использование G-образного хомута, если нужно просто отодвинуть поршень назад, но некоторые поршни необходимо повернуть для сброса, а инструмент для перемотки разработан специально для этой работы.

Теги:

суппорт

Тормоза

Последние советы и руководства

Мир Хейнса: Honda CR-Z встречает своего создателя!

24 сентября 2022 г.

BMW 5-Series общие проблемы (2010-2017)

22 сентября 2022 г.

BMW X3 Mk1 общие проблемы (2004-2010)

15 сентября 2022 г.

Ремонт тормозных суппортов в Монтроузе, Колорадо

Какие типы тормозов есть в моей машине?

Если ваш автомобиль, грузовик или внедорожник были произведены в последние годы, они могут быть оснащены антиблокировочной тормозной системой, которая позволяет управлять автомобилем при включенных тормозах. Старые автомобили не имеют тормозов с АБС. В дополнение к этому, большинство автомобилей имеют два или три типа тормозных систем. Эти тормозные системы состоят из нескольких частей, включая тормозные колодки и роторы. Если какая-либо из этих тормозных систем изнашивается, крайне важно доставить ваш автомобиль в A&A Auto Customs Tyres & Wheels, LLC для проверки до того, как состояние ухудшится. Эти тормозные системы:

Что такое тормозные суппорты и как они работают?

Как узнать, нужно ли мне привезти мой автомобиль для обслуживания или ремонта тормозной системы?

Уход за тормозами имеет решающее значение для обеспечения безопасного вождения для вас и ваших пассажиров. Это функция, которую вы используете каждый день, и даже небольшое изменение может указывать на то, что что-то не так. Если тормоза вашего автомобиля работают плохо, и вы находитесь в Теллурайде, штат Колорадо, или в Риджуэе, штат Колорадо, обязательно принесите свой автомобиль в A&A Auto Customs Tyres & Wheels, LLC для проверки. Вот некоторые предупреждающие знаки:

У вас утечка тормозной жидкости — Это может быть лужа под вашим автомобилем, грузовиком или внедорожником, или утечка жидкости из тормозной магистрали. В любом случае, если из вашего автомобиля течет тормозная жидкость, вы вскоре захотите посетить A&A Auto Customs Tyres & Wheels, LLC.

Если вы испытываете один или несколько из этих симптомов, не стесняйтесь привезти свой автомобиль в A&A Auto Customs Tires & Wheels, LLC в Монтроузе сегодня! Мы позаботимся о том, чтобы ваши амортизаторы и стойки работали. Мы также можем выполнить другие услуги, которые могут вам понадобиться, такие как плановое техническое обслуживание, настройка и ремонт двигателя.

Ваша надежная мастерская по ремонту тормозных суппортов

Если у вас возникли проблемы с тормозными суппортами, A&A Auto Customs Tires & Wheels, LLC в Монтроузе – это то, что вам нужно. Наша команда специалистов по качеству имеет многолетний опыт работы и является экспертом во всем, что связано с ремонтом автомобилей, включая обслуживание и ремонт тормозов, общий ремонт автомобилей, кузов автомобиля / столкновение и ремонт тормозных суппортов. Мы являемся одной из самых авторитетных автомастерских в этом районе и можем эффективно и с минимальными затратами улучшить эффективность тормозной системы вашего автомобиля. Мы позаботимся о том, чтобы все детали тормозной системы вашего автомобиля работали исправно и имели высокую производительность.

Причины, по которым вам следует иметь с нами дело:

Прозрачность
Честность
Целостность
Мы эксперты
лет опыта

Мы ремонтируем автомобили с 2002 года и получили 100 баллов на основе отзывов 104 довольных клиентов. Если вы находитесь в районе 81401 или в Теллурайде, Колорадо, Риджуэй, Колорадо, Монтроуз, Колорадо, Ганнисон, Колорадо, или Дельта, Колорадо, не стесняйтесь назначать встречу с A&A Auto Customs Tires & Wheels, LLC через Интернет. или по телефону 970-249-6566. A&A Auto Customs Tyres & Wheels, LLC — Качество, подкрепленное опытом.

Ремонт тормозных суппортов в Касл-Рок, Колорадо

Какие типы тормозов есть в моей машине?

Если ваш автомобиль, грузовик или внедорожник были произведены в последние годы, они могут быть оснащены антиблокировочной тормозной системой, которая позволяет управлять автомобилем при включенных тормозах. Старые автомобили не имеют тормозов с АБС. В дополнение к этому, большинство автомобилей имеют два или три типа тормозных систем. Эти тормозные системы состоят из нескольких частей, включая тормозные колодки и роторы. Если какая-либо из этих тормозных систем изнашивается, крайне важно доставить ваш автомобиль в ремонтную мастерскую Solar Automotive Repair до того, как состояние ухудшится. Эти тормозные системы:

Что такое тормозные суппорты и как они работают?

Как узнать, нужно ли мне привезти мой автомобиль для обслуживания или ремонта тормозной системы?

Уход за тормозами имеет решающее значение для обеспечения безопасного вождения для вас и ваших пассажиров. Это функция, которую вы используете каждый день, и даже небольшое изменение может указывать на то, что что-то не так. Если тормоза вашего автомобиля работают плохо, и вы находитесь в Касл-Роке, штат Колорадо, или в Паркере, штат Колорадо, обязательно принесите свой автомобиль в ремонтную мастерскую Solar для осмотра. Вот некоторые предупреждающие знаки:

Если вы испытываете один или несколько из этих симптомов, не стесняйтесь привезти свой автомобиль в ремонтную мастерскую Solar Automotive Repair в Касл-Рок сегодня! Мы позаботимся о том, чтобы ваши амортизаторы и стойки работали. Мы также можем выполнить другие услуги, которые могут вам понадобиться, такие как плановое техническое обслуживание, настройка и ремонт двигателя.

Ваша надежная мастерская по ремонту тормозных суппортов

Если у вас возникли проблемы с тормозными суппортами, вам следует обратиться в автосервис Solar Automotive Repair в Касл-Рок. Наша команда специалистов по качеству имеет многолетний опыт работы и является экспертом во всем, что касается ремонта автомобилей, включая обслуживание и ремонт тормозов, ремонт автомобилей, профилактическое обслуживание и ремонт тормозных суппортов. Мы являемся одной из самых авторитетных автомастерских в этом районе и можем эффективно и с минимальными затратами улучшить эффективность тормозной системы вашего автомобиля. Мы позаботимся о том, чтобы все детали тормозной системы вашего автомобиля работали исправно и имели высокую производительность.

Причины, по которым вам следует иметь с нами дело:

Прозрачность
Честность
Целостность
Мы эксперты
лет опыта

Мы ремонтируем автомобили с 2020 года и получили 100 баллов на основе отзывов 177 довольных клиентов. Если вы находитесь в районе 80104 или в Касл-Рок, Колорадо, Паркер, Колорадо, Хайлендс-Ранч, Колорадо, Живокость, Колорадо или Монумент, Колорадо, не стесняйтесь назначать встречу с Solar Automotive Repair через Интернет или по телефону. по телефону 303-284-6429. Ремонт автомобилей Solar — качество, которому можно доверять, по разумной цене.

Ремонт тормозных суппортов в Сан-Карлосе, Калифорния

Какие типы тормозов есть в моей машине?

Если ваш автомобиль, грузовик или внедорожник были произведены в последние годы, они могут быть оснащены антиблокировочной тормозной системой, которая позволяет управлять автомобилем при включенных тормозах. Старые автомобили не имеют тормозов с АБС. В дополнение к этому, большинство автомобилей имеют два или три типа тормозных систем. Эти тормозные системы состоят из нескольких частей, включая тормозные колодки и роторы. Если какая-либо из этих тормозных систем изнашивается, крайне важно доставить ваш автомобиль в Holland Car Care — San Carlos для осмотра до того, как состояние ухудшится. Эти тормозные системы:

Что такое тормозные суппорты и как они работают?

Как узнать, нужно ли мне привезти мой автомобиль для обслуживания или ремонта тормозной системы?

Уход за тормозами имеет решающее значение для обеспечения безопасного вождения для вас и ваших пассажиров. Это функция, которую вы используете каждый день, и даже небольшое изменение может указывать на то, что что-то не так. Если тормоза вашего автомобиля плохо работают, и вы находитесь в Сан-Карлосе, штат Калифорния, или Редвуд-Сити, штат Калифорния, обязательно принесите свой автомобиль в Holland Car Care — Сан-Карлос для проверки. Вот некоторые предупреждающие знаки:

У вас утечка тормозной жидкости — Это может быть лужа под вашим автомобилем, грузовиком или внедорожником, или утечка жидкости из тормозной магистрали. В любом случае, если из вашего автомобиля течет тормозная жидкость, вы скоро захотите посетить Holland Car Care — San Carlos.

Если вы испытываете один или несколько из этих симптомов, не стесняйтесь доставить свой автомобиль в Holland Car Care — San Carlos in San Carlos сегодня! Мы позаботимся о том, чтобы ваши амортизаторы и стойки работали. Мы также можем выполнить другие услуги, которые могут вам понадобиться, такие как плановое техническое обслуживание, настройка и ремонт двигателя.

Ваша надежная мастерская по ремонту тормозных суппортов

Если у вас возникли проблемы с тормозными суппортами, Holland Car Care — Сан-Карлос в Сан-Карлосе — это то, что вам нужно. Наша команда специалистов по качеству имеет многолетний опыт работы и является экспертом во всем, что касается ремонта автомобилей, включая обслуживание и ремонт тормозов, ремонт автомобилей в Европе, ремонт автомобилей в Японии и ремонт тормозных суппортов. Мы являемся одной из самых авторитетных автомастерских в этом районе и можем эффективно и с минимальными затратами улучшить эффективность тормозной системы вашего автомобиля. Мы позаботимся о том, чтобы все детали тормозной системы вашего автомобиля работали исправно и имели высокую производительность.

Причины, по которым вам следует иметь с нами дело:

Прозрачность
Честность
Целостность
Мы эксперты
лет опыта

Мы ремонтируем автомобили с 1974 года и получили 100 баллов на основе 29 отзывов. 4 довольных клиента. Если вы находитесь в районе 94070 или в Сан-Карлосе, Калифорния, Редвуд-Сити, Калифорния, Пало-Альто, Калифорния, Белмонте, Калифорния, или Атертоне, Калифорния, не стесняйтесь назначать встречу с Holland Car Care — Сан-Карлос, либо онлайн или по телефону 650-453-3531. Holland Car Care — Сан-Карлос — Честность и превосходство с 1974 года.

Ремонт тормозных суппортов в Окленде, Калифорния

Какие типы тормозов установлены в моей машине?

Если ваш автомобиль, грузовик или внедорожник были произведены в последние годы, они могут быть оснащены антиблокировочной тормозной системой, которая позволяет управлять автомобилем при включенных тормозах. Старые автомобили не имеют тормозов с АБС. В дополнение к этому, большинство автомобилей имеют два или три типа тормозных систем. Эти тормозные системы состоят из нескольких частей, включая тормозные колодки и роторы. Если какая-либо из этих тормозных систем изнашивается, крайне важно доставить ваш автомобиль в автосервис Costa Auto Care and Tire для проверки до того, как состояние ухудшится. Эти тормозные системы:

Что такое тормозные суппорты и как они работают?

Как узнать, нужно ли мне привезти мой автомобиль для обслуживания или ремонта тормозной системы?

Уход за тормозами имеет решающее значение для обеспечения безопасного вождения для вас и ваших пассажиров. Это функция, которую вы используете каждый день, и даже небольшое изменение может указывать на то, что что-то не так. Если тормоза вашего автомобиля плохо работают, и вы находитесь в Окленде, штат Калифорния, или в Кастро-Вэлли, штат Калифорния, обязательно принесите свой автомобиль в компанию Costa Auto Care and Tire для проверки. Вот некоторые предупреждающие знаки:

У вас утечка тормозной жидкости — Это может быть лужа под вашим автомобилем, грузовиком или внедорожником, или утечка жидкости из тормозной магистрали. В любом случае, если из вашего автомобиля вытекает тормозная жидкость, в ближайшее время вы захотите посетить Costa Auto Care and Tire.

Если вы испытываете один или несколько из этих симптомов, не медлите и отдайте свой автомобиль в автосервис Costa Auto Care and Tire в Окленде уже сегодня! Мы позаботимся о том, чтобы ваши амортизаторы и стойки работали. Мы также можем выполнить другие услуги, которые могут вам понадобиться, такие как плановое техническое обслуживание, настройка и ремонт двигателя.

Ваша надежная мастерская по ремонту тормозных суппортов

Если у вас возникли проблемы с тормозными суппортами, вам обязательно нужно обратиться в компанию Costa Auto Care and Tire в Окленде. Наша команда специалистов по качеству имеет многолетний опыт работы и является экспертом во всем, что касается ремонта автомобилей, включая обслуживание и ремонт тормозов, ремонт автомобилей, диагностику и ремонт тормозных суппортов.
