Разбираем гранату (ШРУС) самостоятельно.

Здравствуйте уважаемые читатели!

Сегодня приехал клиент на замену наружного пыльника гранаты (ШРУСа). При замене пыльника ШРУСа нужно в обязательном порядке менять смазку ШРУСа на новую. Для этого необходимо снять и разобрать ШРУС .

С помощью специальных приспособлений можно снять гранату без съема вала. На некоторых автомобилях заменить ШРУС на месте (без снятия вала) достаточно просто, но гораздо чаще приходится снимать ШРУС. В моем случаем можно было заменить на месте, но помимо замены пыльника производили замену маховика, соответственно меняли пыльник на снятом приводе.

Начинаем разборку. Необходимо поддамкратить автомобиль (или поднять на подъемнике), снять колесо (предварительно ослабляем ступичную шайку, если это возможно).

Открутить ступичную гайку, затем либо шаровую опору, либо стойку амортизатора от поворотного кулака (в некоторых случаях необходимо так же открутить стойку стабилизатора. , в очень редких рулевой наконечник).

Сливаем масло с КПП (некоторых автомобилях нет необходимости). Отводим поворотный кулак в сторону и вынимаем ШРУС из ступицы. Затем с помощью монтировки выдергиваем привод из коробки передач. На этом снятие привода завершено.

Снимать гранату удобнее всего зажав вал в слесарные тиски. Убираем лишнюю грязь, чтобы меньше руки пачкать и снимаем хомуты с пыльника. Снимаем пыльник с гранаты.

ШРУС держится на валу с помощью стопорного кольца. Обычно это кольцо располагается непосредственно на валу, однако на некоторых автомобилях (например SsangYong New Actyon, на котором приехал клиент) стопорное кольцо (разжимное) находится в гранате.

Если кольцо находится в гранате, то его необходимо просто разжать и снять ШРУС.

Если кольцо находится на валу, то необходимо сбить гранату (бьем через проставку, например алюминиевую).

После снятия гранаты снимаем старый пыльник ШРУСа, промываем вал, надеваем новый пыльник.

Далее необходимо промыть ШРУС от старой смазки, для этого разбираем его. Выворачиваем его в бок так, чтобы один из шариков оказался наверху. Вынимаем шарик и повторяем данную процедуру с противоположным шаром. Таким же образом вынимаем все шарики. Далее необходимо вынуть обойму (предварительно нанесите метки, чтобы собрать в таком же положении).

Затем все промываем и насухо вытираем.

Не перепутайте положение обоймы!

Собираем в обратной последовательности. Вставляем все шарики, забиваем новую смазку в ШРУС. Надеваем хомут на ШРУС и ставим хомуты.

В пыльник смазку забивать не нужно!

Остается забить гранату на вал, желательно забивать через мягкую проставку (алюминий). Затем вставить (вбить) вал в КПП.

Вставляем привод в ступицу, собираем все что открутили, обязательно соблюдаем моменты. Особенно необходимо соблюдать рекомендации по затяжке ступичной гайки! Ставим и затягиваем колесо. Заливаем масло в КПП. На этом процесс замены завершен. Спасибо за внимание, подписывайтесь на канал, удачного Вам дня!

Как разобрать шрус внутренний


порядок сборки внутреннего ШРУСа | Обслуживание и ремонт автомобилей VW / Audi. Статьи, советы, рекомендации

ШРУС — шарнир равных угловых скоростей

возможны ситуации, при которых потребуется разобрать и потом собрать внутренний ШРУС. Не имея навыка или понимания устройства, легко совершить ошибку. Поэтому рассмотрим устройство и порядок сборки.

Итак, ШРУС состоит из следующих частей:

-внешняя обойма

-внутренняя обойма

-сепаратор

-шарики

чем то похож на подшипник, но его части не крутятся относительно друг друга, а только имеют некоторую степень свободы перемещения
На большинстве VW внутренние ШРУСы бывают двух диаметров, 94 и 100 мм. Для Гольф 2 с мотором 1,3 наружная часть слегка отличается
наружная обойма маленьких ШРУСов симметричная

большие, 100 мм,  на стороне, прилегаемой к фланцу коробки, имеют выточку под пробковую прокладку

внутренняя обойма так же не симметрична

Часть, которую нужно ориентировать к фланцу КПП

сторона, которая должна быть обращена к палке привода, имеет ярко выраженный заход для шлицевой части

Теперь всё это нужно собрать в один узел. Сначала вставляем внутреннюю обойму в сепаратор, повернув их перпендикулярно друг другу

затем размещаем этот бутерброд  внутри наружной обоймы. И вот тут требуется внимание: если посмотреть внимательно на обе обоймы ШРУСа, то можно обнаружить, что расстояния между канавками для шариков различаются. И собирать ШРУС надо так, что бы маленькие промежутки оказывались напротив больших

теперь надо вставить шарики. Для этого нужно одновременно и на одинаковое расстояние наклонять и сепаратор и внутреннюю обойму

вставляете первый шарик

слегка утапливаете обойму с сепаратором в этом месте, и приподнимаете соседний сектор

и так по кругу

без смазки двигать обойму нового ШРУСа достаточно тяжело, поэтому можно нанести тончайший слой на обе обоймы перед сборкой

И вот ШРУС собран. Если это 100мм-ый, приклеиваете прокладку к наружной части (у меньших диаметров её не предусмотрено)

теперь нужно ШРУС надеть на привод. В первую очередь — пыльник

затем надеваете тарельчатую упорную пружину

эта пружина — конусная, очень важно её правильно поставить. Конусом от ШРУСа

затем надеваете ШРУС, и стопорное кольцо

убедитесь, что стопор полностью утоплен в канавке

вот теперь можно приступать к смазке ШРУСа. Потяните его на себя, не перекашивая

нанесите смазку на выступающие части

несколько раз подвигайте наружную обойму взад и вперёд. Образовавшиеся излишки смазки равномерно размажьте по частям ШРУСа.
Тоже самое сделать с другой стороны

но смазка не должна попасть на прокладку
привод готов к установке

10/2011
Яков Финогенов

Меняем шрус самостоятельно —

Шарнир равных угловых скоростей (ШРУС, «граната») – устройство, которое передает к колесам крутящий момент от двигателя авто. Был изобретен в 20-х годах XX-го века. До появления ШРУСа автомобили с передним приводом, отличавшиеся высокой проходимостью и маневренностью, теряли на поворотах мощность, возникала вибрация, крутящий момент распределялся неравномерно.

Созданный для особой цели, ШРУС имеет высокую прочность. Существует мнение, что механизм ШРУСа – при должном уходе и правильном обращении, естественно – способен даже пережить сам автомобиль. К сожалению, с гранатой могут возникать проблемы. О характерных признаках  неполадок и том, как происходит замена ШРУСа своими руками, читайте далее.

Содержание:

  • 1 Что нужно для установки нового ШРУСа
  • 2 Проверка состояния ШРУСа
  • 3 Можно ли обойтись без замены
  • 4 Замена внешнего ШРУСа
  • 5 Замена внутреннего ШРУСа

Что нужно для установки нового ШРУСа

ШРУС, несмотря на свою прочность, имеет детали способные изнашиваться со временем или при неправильном использовании. Часто замена ШРУСа случается из-за повреждения пыльников – в процессе езды возникают трещины, отверстия, которые забиваются грязью, водой и пылью. Так можно ехать сотни, а то и тысячи километров, что окончательно добьет механизм. Неполадки пыльника выражаются в треске при повороте колес (при повороте вправо трещит левое колесо, при повороте влево – правое). Порой менять ШРУС приходится из-за неправильных действий водителя. Разгон мотора с пробуксовкой, старт на вывернутых колесах, торможение трансмиссией – нередко причина неисправности кроется в этом.

Негативно сказывается на ШРУСе люфт в шаровой опоре. Он возникает, когда сама опора уже сильно изношена. Если данная проблема не будет вовремя выявлена, это очень негативно повлияет на ШРУС. Так, езда на большой скорости может вырвать палец опоры, из-за чего граната может разбиться.

Крайне редко поломки ШРУСа вызваны заводским браком в деталях механизма или изначально некорректной установке. Вкупе с изношенным пыльником, проблема может достичь немыслимых масштабов. Множество отзывов на автомобильных форумах упоминали о низком качестве некоторых деталей – как основных элементов функционирования, так и дополнительных мелочей, вроде хомутов.

Независимо от источника неполадок, граната, работающая неправильно, требует замены. Производители машин утверждают, что при износе деталей, замене подлежит абсолютно весь механизм, даже те элементы, которые не пострадали от поломки. Учитывая высокое качество материалов, стоить ремонт будет не мало. В связи с этим заменить ШРУС владелец авто пытается своими руками. Что же понадобится водителю?

  • яма или подъемник;
  • молоток, отвертка, пассатижи, домкрат;
  • набор ключей или головок;
  • слесарные тиски;
  • новые хомуты, смазка (ШРУС-4, например), гайка ступицы со стопором.

Последнее (расходные материалы) зачастую предоставлены вместе с новой гранатой. Все вышеперечисленное подойдет для замены внешнего и внутреннего ШРУСа.

Проверка состояния ШРУСа

Опытным автомобилистам известно, что ШРУС бывает внешний и внутренний. Между ними существуют отличия. Рассмотрим их подробнее.

  1. Внешние (наружные) ШРУСы – две штуки, расположены на ступицах, осуществляют передачу крутящего момента колесам. Угол поворота значительно выше, чем у внутреннего ШРУСа. Также они принимают больше нагрузки. Соответственно, чаще ломаются и требуют регулярного осмотра и замены при необходимости. Имеют меньший размер.
  2. Внутренние ШРУСы – две штуки, заставляют полуось двигаться, расположены в КПП на каждую сторону по одному. Имеют больший размер. Меньше подвержены нагрузкам и, соответственно, могут работать дольше.

Оценить состояние ШРУСа можно самостоятельно. Проще всего осмотреть внешний – выворачиваем руль до упора (в правую или левую сторону) и тихонько трогаемся. В случае присутствия неполадок будет появляться треск или хруст. Чем больший ущерб нанесен деталям ШРУСа, тем громче будет звук.

Если проблемы внешней гранаты сопровождаются треском при повороте, то неполадки внутренней – треском при движении прямо. Звук усилится, если ехать по бездорожью – каждая кочка, ямка или канава четко напомнит о проблеме. Заметив хрустящий звук, немедленно осуществите ремонт – возникшие проблемы с внутренним ШРУСом очень опасны. Его осмотреть несколько сложнее:

  1. Загоняем машину на подъемник.
  2. Включаем первую передачу, колеса должны медленно вращаться (авто должно быть чуть приподнятым).
  3. Наличие отчетливого хрустящего звука – свидетельство наличия проблем.

Услышав треск во время езды – на поворотах, при преодолении препятствий бездорожья, резких ускорениях – немедленно устраните проблему. Своевременный осмотр и ремонт поможет владельцу автомобиля оставаться водителем, а не пешеходом. Кроме того, вовремя обнаруженная проблема поможет избежать критических ситуаций на дороге.

Можно ли обойтись без замены

Увидев стоимость ремонта или полной замены ШРУСа, неопытные автомобилисты думают, что и так поездить можно: подумаешь, хрустит что-то там внизу, большое дело. А дело на самом деле большое.

Некоторым автолюбителям кажется, что прочность и долговечность деталей делает их вообще неуязвимыми, что совершенно не так. Замена гранаты – единственный возможный вариант, который позволит ездить с комфортом.

Поменять ШРУС необходимо, выявив малейшие неполадки в его работе. Заметили износ пыльника? Хрустит колесо на поворотах? Не затягивайте, иначе машина однажды просто встанет на месте. А зачем нам автомобиль, который только и может, что оставаться в гараже мертвым грузом? Правильно, такое авто опытного водителя не интересует. Тем более, замена внешнего ШРУСа, вполне осуществима самостоятельно.

Замена внешнего ШРУСа

Опытный владелец авто, обладающий практичными навыками, не встретит проблем, взявшись за замену наружного ШРУСа. Список необходимых для осуществления «операции» инструментов уже представлен выше. Кроме инструментов и расходных материалов стоит сделать еще кое-что. Перед снятием колеса, слейте немного масла с КПП – так будет удобнее работать. Также понадобится монтировка – она послужит рычагом при изъятии приводного вала.

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем монтировку или лом, убираем зашлицованный приводной вал. Легкими ударами молотка (пригодится подкладка, например деревянный брусок) выбиваем наружный шарнир. Далее выполняем такие действия:

  1. Необходимо снять ступичную гайку и сорвать болты крепления колеса. Под задние колеса ставим упоры.
  2. Домкратом приподнимаем автомобиль, вывешиваем и затем снимаем колесо.
  3. Болты, скрепляющие поворотный кулак с шаровой, убираем.
  4. Поворачиваем руль до конца. Оттянув поворотный кулак, вытаскиваем наружную половину ступицы вместе со старым ШРУСом. Если граната не поддается – легонько бьем молотком.
  5. Старый пыльник и хомуты снимаем и отправляем в мусор.
  6. Снимаем ШРУС ударами молотка, вращая его по полуоси.
  7. Закрепляем в ступице установленные новые шарниры вместе с пыльником.

Замена левого ШРУСа осуществляется так же. В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов по нему. Не забудьте долить масло для КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.

Замена внутреннего ШРУСа

Владельцы переднеприводных авто утверждают, что осуществить замену внутренней гранаты проще, чем внешней. Возможно, опытному автомобилисту это действительно дается проще, но что говорить о новичках-любителях?

Для тех, кто обладает опытом и навыками замена правого внутреннего ШРУСа (как и левого) не составит трудностей. Процедура требует все тех же инструментов – молотка, отвертки, тисков, пассатижей. Не забываем о домкрате и о том, что замену следует проводить либо с помощью подъема, либо смотровой ямы.

Осмотрев снизу устройство внутреннего ШРУСа, легко догадаться, как он снимается. Мастера советуют снимать его вместе с внешним – так будет удобнее. Начинаем с того, что убираем и выбрасываем старый пыльник (при обратной установке лучше воспользоваться новым), корпус, ролики (их должно быть три), а также стопорное кольцо (оно закрепляет 3-лучевую вилку на валу). Граната будет зафиксирована в КПП. Сняв предварительно фиксирующие крепления, поверните колеса влево или вправо до упора. ШРУС можно будет без проблем извлечь, так как этому ничто не помешает.

Если ШРУС трипоидный, могут возникнуть проблемы с его возвращением на место. Расположенные внутри канавки не захотят принимать ролики с первого раза. Это не страшно, просто добавит немного времени к процедуре замены. Покрутите приводной вал – через пару оборотов детали четко встанут на место. Не забудьте про стопорящее кольцо. Удаляя старый пыльник, не выбрасывайте его. Заполните смазкой внутренний шарнир, после чего установите назад стопорящее кольцо. В целом, процедура замены внутреннего ШРУСа занимает примерно 40-60 минут.

Важное замечание – если Ваших навыков не достаточно или проблема имеет очень серьезный характер, лучше обратитесь в автосервис. Несомненно, никто не сможет позаботиться о Вашей машине лучше Вас, да и ремонт с заменой деталей дорого стоит, тем не менее, некоторые ситуации требуют вмешательства специалистов.

Самостоятельное устранение проблем иногда вызывает еще больше новых проблем, усугубляя негативную ситуацию. На форумах, например, можно найти много тем, вроде «поменял гранату, теперь начал гореть АБС, что я сделал не так?». И это, пожалуй, меньшая из проблем, вызванных неправильной заменой ШРУСа. Если не хотите, чтобы после замены ШРУСа не начали срабатывать сигнализаторы, обратитесь к квалифицированному специалисту. А лучше регулярно проверяйте авто на предмет неполадок.

Как заменить внутренний ШРУС: пошаговая инструкция

Основная задача ШРУСа состоит в передаче крутящего момента, когда автомобильные колеса сдвигаются по отношению к оси. Располагается он в передней оси автомобиля, хотя на некоторых моделях устанавливается на задней. Речь идет о наличии в них независимой задней подвески.

После драки кулаками не машут… Это же самое можно сказать о процессе замены ШРУСа. Ведь игнорирование своевременной замены чехлов или смазки могут привести к поломке. А ремонт — это всегда дорого. Даже незначительное количество пыли с водой может привести к преждевременному износу деталей всего через пару сотен километров. Следовательно, не стоит избегать диагностики, причем речь идет сейчас не только о ШРУСе. Диагностика сможет подсказать, нуждаются ли пыльники в замене.

Когда нужно проводить замену

На необходимость в замене ШРУСа могут указывать следующие причины:

  • появление трещин в защитном чехле;
  • стуки во время поворота;
  • своеобразные потрескивающие звуки при движении;
  • прорыв грязезащитных чехлов.

Для проверки технического состояния пыльников нужно повернуть руль до упора и залезть под днище. Посмотрев снизу, вы увидите пыльники. Поводом для беспокойства будут служить небольшие трещины и вытекающая сквозь них смазывающая жидкость. После обнаружения такого «сюрприза» проведите замену пыльников. Не откладывайте это на завтра, потому что завтра ШРУС под влиянием попадающего песка и воды вскоре износится.

Инструменты

Во время подготовки к рабочему процессу вы должны будете собрать некоторые инструменты. Итак, вы не сможете обойтись без:

  • молотка;
  • набора ключей;
  • маленькой монтировки;
  • пробоя;
  • насадок;
  • тисков;
  • нового ШРУСа.

Подготовив все необходимое, можно приступать к замене.

Процедура замены внутреннего ШРУСа

Для качественной замены вам придется подготовить набор инструментов. Не обойдется также без соблюдения рекомендаций. Ведь отсутствие опыта может сыграть с вами в злую шутку. Речь идет не только о потраченном времени впустую, но также и об испорченных деталях, которые в наше время стоят немало. Поэтому, если вы сомневаетесь — обратитесь к специалистам. В противном случае — вперед!

  1. Снимите колесо;
  2. Теперь необходимо открутить ступичную гайку и болт крепления ШРУСа;
  3. Демонтируйте полуось;
  4. Снимите стопорное кольцо. С этим вам поможет справиться старое доброе зубило;
  5. Извлеките ШРУС. Для этого нужно использовать тиски. Только обязательно поставьте между губами тисков деревянный брусок. Иначе вы можете повредить детали;
  6. Проведите замену пыльника. Это делать обязательно. Иначе какой толк от нового ШРУСа, если старые пыльники по-прежнему будут пропускать грязь;
  7. Установите купленный заранее ШРУС;
  8. Проведите обратную сборку. Будьте внимательными к деталям, не пропустите ни одну из них.

Если вы делали все правильно, то работа у вас заняла не более 40 минут. Разумеется, возможны определенные сложности, с которыми иногда сталкиваются новички. Но это все решаемо.

Опубликовано: 10 сентября 2015

Как правильно снять и разобрать ШРУС в своем гараже

Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.

Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.

Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.

В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самому без помощи автосервиса
Установка и снятие ШРУСа

Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.

Для того, чтобы произвести снятие ШРУСа и замену, достаточно иметь гараж со смотровой ямой или эстакаду для облегчения доступа к нижней части автомобиля, а также комплект стандартных инструментов.

Как правило, опытные автолюбители обходятся в своей работе без каких-либо специальных устройств, но если есть желание для ускорения выполнения ремонтных работ можно приобрести съёмник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по два шарнира, то ремонтные работы могут проводиться в зависимости от поломки таких видов:

  • снятие внутреннего ШРУСа и его ремонт;
  • снятие наружного ШРУСа;
  • снятие и ремонт в комплекте вала и двух шарниров.
Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа – мероприятие, которое встречается достаточно редко, но навыки обращения с этим механизмом необходимо иметь, ведь для его продолжительной жизни необходимо проводить профилактические мероприятия, замену пыльника и смазки.

Прежде, чем описывать технологию включающую снятие внутреннего ШРУСа, необходимо заметить, что в этом случае смотровая яма будет просто необходима, ведь обойма шарнира прикручивается болтами (6-8 шт.) непосредственно к шестерням дифференциала, а это самая нижняя точка трансмиссии.

После того, как все болты крепления будут откручены, следует повернуть рулевое колесо для освобождения свободного хода шлицевых соединений. При помощи монтировки ШРУС очень легко вынимается из посадочного гнезда. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автолюбителям: не следует снимать ШРУС с вала под машиной и, тем более, иам же роизводить его разборку. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а затем выполнять все манипуляции на рабочем столе с тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который установлен непосредственно у ступицы, хотя более доступен, но потребует больше времени и сил для снятия. Здесь придётся практически полностью разобрать переднюю подвеску.

Колесо снимается, откручивается ступичная гайка и извлекается стопорная шайба. После откручивания нижней шаровой опоры двигающаяся стойка позволяет извлечь полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первое – это невозможность извлечь полуоси или вал из шлицевого соединения. Вариантов выхода из ситуации несколько. Для начала необходимо взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съёмник ШРУСа. Один из самых распространенных и простых съёмников выполнен в виде подковы, которая закрепляется на полуось, а упорные болты при вращении снимают ШРУС.

Разобрать сам ШРУС не сложно, для этого необходимо:

  • нанести метки на обойме и корпусе для обратной сборки в таком же положении;
  • наклонить вал с обоймой на конце максимально в одну из сторон;
  • извлечь на противоположной стороне шарик из обоймы, проделать процедуру со всеми шариками поочерёдно.

Существует такое мнение некоторых специалистов о том, что ШРУС достаточно просто промыть соляркой и снова «забить» смазкой, не разбирая.

В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то лучше его разобрать, вымыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

Замена внутреннего и наружного ШРУС: пошаговая инструкция

Привод передних управляемых колёс, а часто и задних при независимой подвеске, осуществляется валами с шарнирами равных угловых скоростей (ШРУС). Это достаточно надёжные узлы, но при безжалостной эксплуатации, повреждении защитных пыльников, да и просто после долгого срока службы они могут потребовать замены.

Содержание статьи:

Операция не отличается запредельной сложностью, при некотором навыке и знании матчасти вполне может быть выполнена самостоятельно.

Виды ШРУС

По расположению на приводе шарниры подразделяются на внешние и внутренние. Деление не чисто геометрическое, характер работы этих ШРУС сильно отличается, поэтому и конструктивно они выполнены по-разному.

Если внешний – это практически всегда шестишариковая «граната» внушительных размеров, то в качестве внутренних часто используется трёхшиповой шарнир типа «трипоид» с игольчатыми подшипниками.

Пример работы наружного ШРУСа.

Как работает внутренний ШРУС.

Но на методике замены такие отличия слабо сказываются, внутренности ШРУС не повлияют на ход работы. Разве что наличие шариков потребует большей аккуратности, их легко растерять при небрежном обращении.

Когда нужно проводить замену

Существует набор типовых симптомов, появляющихся при износе или поломках шарниров, одновременно используемый во время диагностики и определения конкретного узла, подлежащего замене:

  • при внешнем осмотре обнаружено катастрофическое повреждение чехла с признаками застарелости, вместо смазки внутри шарнира давно работает смесь влажной грязи и ржавчины, такой шарнир перебирать смысла уже нет, надо менять;
  • в поворотах под тягой слышен характерный хруст или звонкие удары, которые после подъёма машины чётко локализуются в приводах;
  • при кренах машины звук раздаётся с внутренней стороны привода, а в повороте минимального радиуса себя проявляет наружный шарнир;
  • крайний случай – привод срезан полностью, шарики уничтожены, машина не может даже тронуться с места, вместо этого слышен скрежет под днищем.

Замена одиночного шарнира целесообразна, если есть уверенность, что все прочие послужили недолго и находятся в хорошем состоянии. В противном случае есть смысл прислушаться к указаниям изготовителя и заменить привод в сборе.

Дело в том, что помимо ШРУС там находятся два шлицевых соединения с валом, со временем они срабатываются и появляется люфт. Такой привод будет щёлкать или греметь даже с новыми деталями, а в запущенных случаях могут появиться вибрации или полное уничтожение остатков шлицевого соединения. При этом будут повреждены и только что заменённые детали.

Приспособления

Профессионалы не пользуются никаким специализированным оборудованием при замене ШРУС. Однако при отсутствии навыков может помочь, хотя бы в психологическом плане, приспособление для стягивания «гранаты» с вала. Они могут быть разной конструкции, общим является зажим, закрепляемый на валу привода и винтовой съёмник, стягивающий с него шарнир.

По теме: Как определить какой ШРУС хрустит

Иногда в качестве рабочей резьбы этого съёмника используется имеющийся хвостовик наружной обоймы с навинчиваемой на него штатной ступичной гайкой. Приспособление настолько же внушающее доверие, насколько и неудобное в практической работе.

Суть в том, что граната удерживается на валу пружинным стопорным кольцом, утапливаемым в проточку шлицевой части при давлении со стороны внутренней обоймы. Угол атаки фаски обоймы на кольцо сильно зависит от деформации кольца, наличия смазки и ржавчины, конфигурации фаски.

Часто получается так, что кольцо не утапливается, а наоборот, заклинивает, и чем больше усилие, тем оно сильнее сопротивляется. В таком случае куда эффективнее работает резкий удар, чем даже значительное давление, развиваемое резьбой съёмника.

Читайте также: Что такое компрессия, детонация двигателя и на что она влияет

Да и вся процедура установки приспособления в ограниченном пространстве отнимает много времени. Но иногда оно действительно работает, попутно предотвращая передачу нагрузок на соседний шарнир.

Процедура замены наружного ШРУСа

Значительно удобнее работать с приводом (полуосью) когда он снят и закреплён на верстаке в тисках. Но можно и не выполнять лишних операций по демонтажу и сливу масла из коробки передач, сняв наружную гранату прямо под машиной, работая снизу или в арке крыла.

Без снятия полуоси

Сложность задачи заключается в том, что при сбивании наружного ШРУС важно не передавать лишних усилий через вал на внутренний. Он может разобраться или выскочить из коробки. Поэтому действовать нужно аккуратно, желательно вдвоём с помощником:

  • ослабляются болты или гайки креплений колеса, а также гайка, стягивающая ступичный подшипник;
  • машина с нужной стороны поднимается домкратом и закрепляется на надёжной подставке;
  • снимается колесо, отворачивается ступичная гайка;
  • дальнейшие действия могут отличаться в зависимости от модели автомобиля, но в самом частом случае подвески типа «МакФерсон» надо отсоединить поворотный кулак от шарового соединения с рычагом или растяжками, для чего расстыковывается палец шаровой опоры или откручивается её корпус от рычага;
  • стойка отводится в сторону, при этом хвостовик наружного ШРУС выходит из шлицевого соединения ступицы;
  • с пыльника гранаты снимаются хомуты и чехол, удаляется лишняя смазка, мешающая работать со внутренней обоймой;
  • наиболее ответственный момент – удерживая вал, нанести резкий удар тяжёлым молотком через проставку в торец внутренней обоймы, при правильном выполнении граната сдвинется по шлицам или вообще отделится от привода;
  • замене подлежат пыльник, хомуты, гайка, ШРУС в сборе и стопорное пружинное кольцо, обычно всё это имеется в ремкомплекте вместе с тюбиком специальной смазки, обычная многоцелевая тут не годится;
  • в первую очередь на вал устанавливается новый пыльник;
  • новый смазанный шарнир надевается на вал и резким движением продвигается до щелчка стопорного кольца, иногда приходится нанести лёгкий удар в торец хвостовика, защитив его от деформации старой гайкой;
  • в обратном порядке собирается подвеска, гайка ступицы затягивается согласно ремонтной документации на конкретную машину.

Полезно будет заодно поменять и пыльник внутреннего ШРУС пока снят наружный. От состояния чехлов принципиально зависит ресурс узла.

Со снятием полуоси

Снять привод в сборе полезно для большего удобства работы, особенно в тяжёлых случаях заклинивающего стопорного кольца. Обычно для этого потребуется слить масло или его часть из коробки передач, не забыв залить его обратно, а ещё лучше совместить процедуру с заменой масла.

Привод в коробке удерживается аналогичным стопорным пружинным кольцом круглого сечения, которое сжимается после резкого удара в наружную обойму шарнира через проставку.

Иногда удаётся отжать привод монтировкой. Снятие шарниров с вала выполняется в тисках аналогично уже описанной процедуре.

Не стоит пытаться выдернуть полуось за вал. Закончится это саморазборкой внутреннего шарнира, имеющееся там упорное кольцо не выдержит.

Замена внутреннего ШРУСа

Операция полностью аналогична снятию наружного шарнира, но тут уже без снятия полуоси не обойтись. Встречаются конструкции, где привод закреплён болтами на фланце коробки, например, как в Ауди А6 С5. В этом случае масло сливать не потребуется.

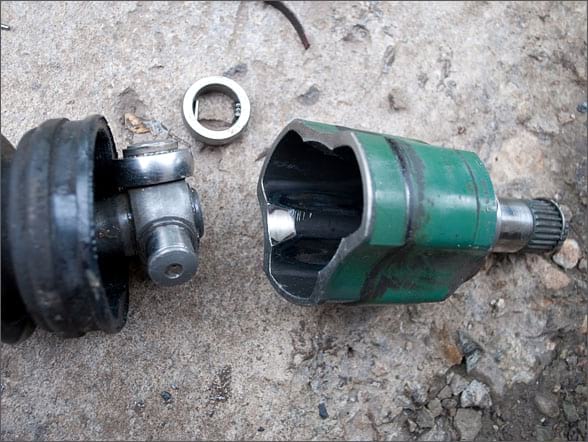

В отличие от внешнего, трипоидный внутренний ШРУС легко разбирается, что открывает доступ к стопорному кольцу. Но сжимается оно всё так же, резкими ударами по внутренней обойме при закреплённом в тисках приводе.

Есть отличия в установке пыльника – внутренний шарнир допускает продольное перемещение, поэтому закрепить его чехол надо с учётом рекомендованного заводом расстояния от конца вала. Это необходимо для правильной работы пыльника при перемещении шарнира между крайними положениями по длине.

Как заменить ШРУС своими руками и советы по профилактике

Автомобиль не только не является роскошью, но иногда и средством передвижения перестаёт быть на долгое время. Наиболее часто причиной неисправности деталей и агрегатов становится процесс трения, который возникает в результате соприкосновения различных механизмов во время работы. Несмотря на то, что современные технологии изготовления металлов и их обработки, позволяют значительно увеличить эксплуатационный ресурс, работающих в жёстких режимах частей автомобиля, а использование качественных смазочных материалов, значительно снизить коэффициент трения, различные поломки будут всегда преследовать владельцев автомобильной техники. Среди наиболее частых причин выхода из строя переднеприводных железных коней, является неисправности ШРУСа. В большинстве случаев данная поломка не подлежит ремонту и потребуется полностью заменить шарниры равных угловых скоростей. О том как заменить ШРУС будет рассказано далее, но прежде чем приступить к данной операции, необходимо научиться правильно определять неисправность этой детали.

Диагностика неисправности

Как проверить ШРУС самостоятельно начинающему автолюбителю, который ни разу не сталкивался с подобной проблемой? Определить неисправность и осуществить замену ШРУСА своими руками совсем несложно, но потребуется вначале определить какая именно деталь неисправна.

При значительном износе внутренней обоймы, образуется значительный люфт ШРУСа, который даёт о себе знать различными звуковыми эффектами. Наиболее часто хрустит ШРУС, на поворотах. Данный дефект, при значительном износе, может также проявляться небольшими толчками на рулевом колесе. Особенно такой эффект заметен на автомобилях не оборудованных гидро- или электроусилителем руля.

Значительный износ ШРУСа, может быть определён и по толчкам при трогании автомобиля с места, а также при резком изменении режима работы двигателя, особенно на небольшой скорости. Данная техническая проблема, может быть вызвана и другими неисправностями трансмиссии, которые при определённых условиях, могут издавать аналогичные звуки, поэтому прежде чем вынести окончательный приговор старому ШРУСу, необходимо убедиться в правильно поставленном диагнозе. Для определения радиального зазора, потребуется вывесить поочерёдно переднюю подвеску автомобиля и зафиксировав вал главной передачи, провернуть колесо в различных направлениях, если свободное качение колеса будет значительным, и при этом будет наблюдаться стук, ШРУС можно считать неисправным, и его замена должна быть выполнена незамедлительно. В некоторых случаях, причиной подобного явления может быть ослабление крепления ШРУСа к валу автомобиля. Данная проблема решается закручиванием болтов, удерживающих ШРУС. При этом обязательно должно быть соблюдено условия затяжки данной детали необходимым усилием. Если момент затяжки будет меньше установленного заводом-изготовителем, то данная неисправность вновь даст о себе знать спустя небольшой промежуток времени.

Если причина неисправности ШРУСа заключается в чрезмерном износе обоймы, то ШРУС необходимо заменить, используя оригинальные запчасти.

Замена ШРУСа

Замена ШРУСа зависит от того, какую деталь необходимо поменять внутреннюю или наружную. Замена наружного шарнира или внутреннего, в любом случае потребует снятие полуоси с автомобиля. Разборка этой детали не займёт много времени, и обычно осуществляется в такой последовательности:

  • Снимается переднее колесо автомобиля с той стороны, где будут произведены ремонтные работы;
  • Откручивается гайка ступицы колеса;
  • Откручиваются болты, которыми наружный ШРУС прикреплён к валу главной передачи;
  • Полуось вместе с внутренним и наружным ШРУСом снимается с автомобиля.

После снятия полуоси, разбираем её и осуществляем замену ШРУСа.

Как разобрать полуось можно узнать из технического справочника к автомобилю, но обычно шарниры зафиксированы на валу с помощью стопорных колец, которые необходимо удалить специальным съёмником.

На место демонтированных деталей устанавливаются новые запчасти, которые должны быть зафиксированы на валу должным образом. Пренебрежение этим правилом, может привести к быстрому износу новой детали, а также к возможному возникновению аварийной ситуации, ведь неисправный элемент трансмиссии, при движении автомобиля, всегда подвергается чрезмерным нагрузкам, с которыми неисправный ШРУС может не справится.

Многих автомобилистов интересует вопрос: как снять внутренний ШРУС, чтобы не повредить шлицы полуоси. Если необходима замена внутреннего шарнира, то его демонтаж с вала необходимо осуществлять с применением деревянной прокладки, через которую лёгким постукиванием молотка, данная деталь выбивается из фиксатора.

Снимаем внутренний ШРУС

Когда установка ШРУСА на полуось будет завершена, её необходимо поставить на автомобиль в порядке обратном снятию. Обязательно нужно хорошо затянуть гайку ступицы и болты наружного ШРУСа, которыми данная деталь крепится к валу главной передачи. Если есть необходимость, то аналогичная операция проводится и со ШРУСом другого колеса.

Профилактика неисправности

Чтобы данная деталь прослужила как можно дольше, необходимо полностью исключить вероятность попадания под резиновые манжеты ШРУСа грязи и воды. При малейшем повреждении эта деталь должна быть заменена новой.

Для этой цели лучше использовать оригинальные запчасти, которые изготавливаются из качественной резины. Если приобретать манжеты контрафактного производства, процедуру по замене этой детали придётся проводить слишком часто.

Ещё одной причиной, по которой ШРУС часто выходит из строя, является недостаточное его крепление к валу главной передачи. Если болты недостаточно хорошо затянуты, то со временем они начинают произвольно откручиваться. Наружный ШРУС при этом значительно отходит от вала, и при значительном зазоре, будут наблюдаться стуки в трансмиссии. Если вовремя данная неисправность не будет обнаружена и болты крепления не затянуты, то за непродолжительное время ШРУС будет полностью «разбит».

Как поменять ШРУС и как определить неисправность этой детали, подробно описано в статье. Операция по замене ШРУСа не займёт много времени, но если нет желания самостоятельно устранять данную неисправность, то всегда можно обратиться за помощью в мастерскую по ремонту автомобилей.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Как отремонтировать или заменить шарниры постоянной скорости

Внезапные отказы шарниров равных угловых скоростей случаются редко, но ШРУСы изнашиваются и могут выйти из строя в результате потери смазки или загрязнения консистентной смазкой (обычно из-за неисправного пыльника). Выход из строя ШРУС обычно вызывает различные симптомы:

  • Лук при повороте.
    •  Это почти всегда указывает на изношенный или поврежденный внешний ШРУС.Быстрый способ проверить это условие — включить задний ход, повернуть рулевое колесо в сторону и повернуть автомобиль назад по кругу (сначала проверьте зеркало заднего вида!). Если шум становится громче, это подтверждает диагноз и необходимость замены шарнира или вала в сборе.
  • «лязг» при ускорении, замедлении или при переводе коробки передач в привод
. Этот вид шума может происходить из-за чрезмерного люфта во внутреннем шарнире на переднеприводных двигателях, как во внутренних, так и во внешних шарнирах в независимой подвеске RWD, или от ШРУСов карданного вала или карданного шарнира в трансмиссии RWD или 4WD.Однако имейте в виду, что такой же шум может быть вызван чрезмерным люфтом в шестернях дифференциала. Быстрый способ проверить диагноз — это поднять автомобиль задним ходом, поочередно ускоряясь и замедляя движение задним ходом. Если лязг или дрожь более выражены, это свидетельствует о плохом внутреннем суставе.
  • Гудящий или рычащий звук.
    •  Иногда из-за недостаточной смазки внутреннего или внешнего ШРУСа этот симптом чаще возникает из-за изношенных или поврежденных ступичных подшипников, неисправного подшипника промежуточного вала в коробках передач с полуосями равной длины или из-за изношенных подшипников вала в трансмиссии.
  • Дрожь или вибрация при ускорении
    • . Иногда это может быть вызвано чрезмерным люфтом во внутреннем или внешнем шарнирах, но наиболее вероятной причиной является износ внутреннего плунжерного шарнира. Эти виды вибрации также могут быть вызваны плохим подшипником промежуточного вала в коробках передач с полуосями одинаковой длины. На автомобилях с передним приводом с поперечно расположенными двигателями этот вид вибрации также может быть вызван ослаблением или износом опор двигателя / трансмиссии. По этой причине резиновые втулки в верхнем «ремешке крутящего момента» или «собачьей кости» на этих двигателях также следует проверить, чтобы исключить такую ​​возможность.
  • Вибрация, возрастающая со скоростью
    • . Этот симптом редко бывает вызван неисправным ШРУСом или дисбалансом полуоси переднего привода. Несбалансированная шина или колесо, шина или колесо неправильной формы, или погнутый обод являются наиболее вероятными причинами.
ПРОВЕРКА ШРУСОВ И ЗАМЕНА ПЫЛЬЦА

Первое, что всегда следует проверять, — это пыльники вокруг всех четырех ШРУСов автомобиля или минивэна с передним приводом. Сапоги следует проверить на наличие трещин, трещин, разрывов, проколов, повреждений от истирания и ослабления или отсутствия зажимов.Поврежденные ботинки следует заменить как можно скорее, потому что продолжение движения с поврежденным ботинком требует проблем. Если смазка внутри еще не потеряна или не загрязнена, скоро это произойдет. Это быстро приведет к выходу из строя шарнира равных угловых скоростей, если он еще не был поврежден.

Замена поврежденного пыльника на цельный пыльник OEM или послепродажного обслуживания — это работа, потому что полуоси должны быть сняты с автомобиля. Снятие оси необходимо, потому что сначала необходимо снять ШРУС с вала, чтобы можно было установить новый пыльник.Альтернативой здесь является замена поврежденного пыльника ремонтным комплектом с раздельной загрузкой.

САПОГИ РАЗЪЕМНЫЕ

Разъемный пыльник (также называемый быстрой загрузкой) не требует снятия оси и может быть установлен с установленным валом и шарниром. Это метод быстрого исправления, который экономит много труда и времени. Но шов ботинка должен быть тщательно проклеен, чтобы обеспечить герметичное соединение, и нельзя трогать ботинок во время отверждения клея (обычно от 30 до 60 минут или более в зависимости от температуры и способа нанесения).У других типов сапог с разрезом есть маленькие винты, которые удерживают уплотнение вместе. Ни один из типов раздельных ботинок не будет таким же прочным или долговечным, как цельный, но для временного исправления они работают достаточно хорошо. Разъемный пыльник также может быть более доступной альтернативой замене полуоси, поворотного кулака и ступичного подшипника, если внешний ШРУС не проталкивается через поворотный кулак из-за сильной коррозии (проблема, с которой я недавно столкнулся на старой моей машине) .

Единственная проблема с раздельной загрузкой CV, которую я вижу, — это найти ее в магазинах запчастей.Раньше их продавали во многих магазинах, но сейчас их сложно найти. Один из источников, который я нашел в Интернете, — www.thecvman.com. Они продают ремонтные комплекты с раздельной загрузкой CV примерно за 24,95 долларов плюс стоимость доставки. Другой источник — Autozone.

Порван пыльник ШРУСа. Это плохая новость для стыка
. потому что он позволяет смазке вытекать, а грязи и воде до
Как только ботинок начинает протекать, вскоре следует отказ соединения.

СБОЙ ЗАГРУЗКИ

Когда пыльник вышел из строя, всегда есть некоторая неуверенность в состоянии ШРУСа и в том, был ли он загрязнен грязью и / или получил ли износ или повреждение.Если соединение издает шум, очевидно, что соединение является историей и требует замены. Но что, если он не шумит? Безопасно ли устанавливать раздельный пыльник или заменять оригинальный пыльник и повторно использовать соединение?

Большинство сбоев загрузки обнаруживаются спустя долгое время после сбоя. Плохой ботинок можно не заметить до тех пор, пока автомобиль не будет обслуживаться или пока кто-нибудь не исследует причину шума или вибрации. Следовательно, к тому времени, когда будет обнаружен плохой пыльник, соединение уже может быть сухим и / или загрязненным грязью.

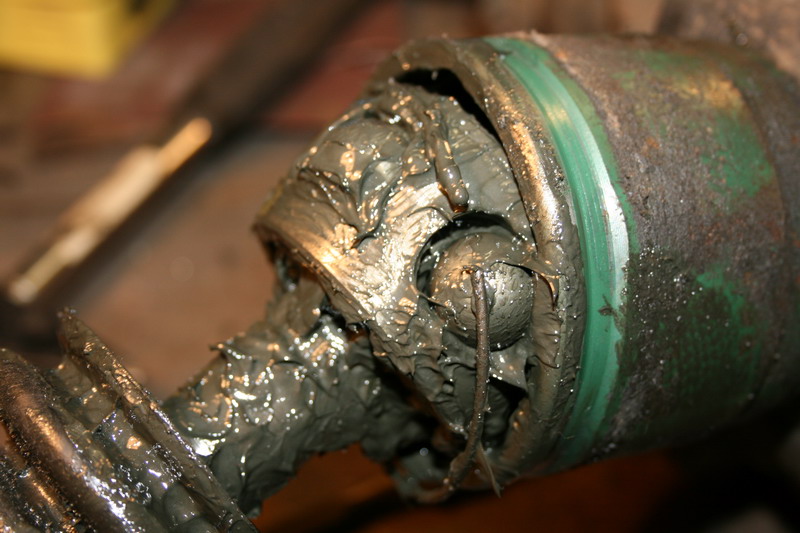

Если смазка внутри поврежденного пыльника кажется зернистой при растирании между пальцами, значит, смазка и соединение загрязнены. Необходимо очистить и проверить соединение, а также заменить смазку. Очистить шарнир, пока он еще находится в автомобиле, сложно. Для этой цели существуют аэрозольные растворители и аналогичные продукты, но самый тщательный способ очистить ШРУС — это снять и разобрать его. После того, как соединение было разобрано, его можно осмотреть на предмет износа или повреждений, которые не видны снаружи.


РАЗБОРКА И ОСМОТР ШРУСОВ

Разобрать ШРУС не составит труда, если умеешь. Первый трюк — снять ШРУС с конца полуоси. Некоторые шарниры просто отсоединяются, в то время как другие удерживаются стопорным кольцом или стопорным кольцом, которое необходимо сначала освободить.

После снятия шарнира его можно разобрать, наклонив внутреннее кольцо в одну сторону. Для этого вставьте дюбель или аналогичный инструмент в шлицы внутреннего вала и наклоните дорожку до упора в одну сторону.Это обнажит один из шариков, который можно вытащить из окна клетки с помощью небольшой отвертки. Затем внутреннее кольцо наклоняется в противоположную сторону, чтобы можно было удалить следующий шар, и так далее, пока все шары не будут удалены из окон своей клетки. Теперь клетку можно повернуть вбок, что позволяет вынуть ее и внутреннюю обойму из корпуса.

На что обращать внимание: вмятины, выбоины, трещины, сколы, шероховатости, отслаивание и т. Д. На поверхности шариков или дорожек во внутренней и внешней дорожках.Окна клетки также должны быть проверены на наличие ямок, износа или трещин. Каждый шар должен плотно прилегать к соответствующему окну клетки, потому что неплотность здесь часто вызывает щелчки или хлопки, связанные с изношенным ШРУСом.

ШРУСы

представляют собой узлы с точной посадкой, поэтому шарики следует содержать в порядке, чтобы их можно было собрать в тех же положениях, что и раньше. Каждый шар и гусеница развивают уникальный рисунок износа по мере старения соединения, поэтому смешивание шариков может изменить допуски и создать проблемы, которых не существовало до разборки соединения.

Если на ШРУСе нет износа или повреждений, его можно использовать повторно. Если он не прошел техосмотр или явно неисправен, его необходимо заменить. В любом случае, прежде чем ШРУС снова встанет на вал, он должен быть заполнен смазкой для ШРУСов (никогда обычной смазкой для шасси!). Специальная смазка обычно прилагается к сменному пыльнику вместе с инструкциями по уплотнению соединения. Около трети смазки обычно помещается в шарнир, а оставшаяся часть помещается в пыльник, прежде чем он станет резервуаром для шарнира.Есть некоторые споры о том, сколько смазки действительно перемещается внутри шарнира и пыльника во время движения автомобиля, но она существует для определенной цели, поэтому ее следует использовать.

УСТАНОВКА ЗАГРУЗКИ

Когда новый пыльник устанавливается поверх шарнира, он должен быть правильно расположен как на шарнире, так и на корпусе. У большинства ботинок есть выступ на внутреннем диаметре обоих концов, который входит в канавку на обеих сторонах, чтобы обеспечить плотное прилегание. Установленные башмаки не должны деформироваться, перекручиваться или складываться.Если пыльник не в своей нормальной форме, ослабьте зажим и «отрыгните» его, осторожно вставив отвертку между кромкой пыльника и карданным валом или корпусом шарнира. Это должно позволить достаточному количеству воздуха в ботинке вернуть ему нормальную форму.

Зажимы пыльника должны быть установлены в соответствии с инструкциями производителя транспортного средства или инструкциями, прилагаемыми к сменному чехлу или шарниру. Для некоторых типов зажимов требуются специальные инструменты для затяжки / обжима, для других — нет.

Другие элементы, которые также следует проверить:

  • На трансмиссиях с передним приводом с полуосями равной длины необходимо проверить карданный шарнир промежуточного вала, подшипник и опорный кронштейн на предмет ослабления, покачивая колесо вперед и назад и наблюдая за любым движением. Плохой подшипник потребует замены подшипника или вала.
  • Утечка масла трансмиссии вокруг внутренних ШРУСов. Это может указывать на неисправное уплотнение вала коробки передач. Для замены сальника необходимо снять полуоси.
ЗАМЕНА ШРУСОВ

Если ШРУС вышел из строя и его необходимо заменить, существует множество вариантов замены: новые шарниры, модернизированные шарниры и полная замена валов в сборе с новыми и / или модернизированными шарнирами.Многие профессиональные установщики предпочитают комплектные валы в сборе, поскольку они устраняют беспорядок, связанный с заменой отдельных соединений, и экономят время установки. Многие валы также имеют пожизненную гарантию, которая избавляет от опасений по поводу возврата (или, по крайней мере, покрывает стоимость замены и трудозатраты).

Степень сложности снятия полуоси с автомобиля с передним приводом значительно варьируется от приложения к другому. Для некоторых приложений требуются специальные инструменты. Для отделения нижней шаровой опоры от поворотного кулака может потребоваться съемник шаровой опоры или вилка.Чтобы протолкнуть задний поворотный вал ШРУС через ступицу колеса, часто требуется специальный съемник. В некоторых японских приложениях вал должен быть выдавлен, что часто приводит к повреждению ступичных подшипников. На некоторых автомобилях внутренние полуоси ШРУСов удерживаются в коробке передач стопорным кольцом и не могут быть сняты без помощи съемника оси. Некоторые старые модели Chrysler даже требуют снятия крышки трансмиссии, чтобы можно было освободить удерживающий зажим внутри дифференциала, прежде чем можно будет вытащить валы.Некоторые приложения (например, более старые Ford Escorts) также требуют использования вспомогательного инструмента (или снятия только одного вала за раз), чтобы предотвратить выскальзывание шестерен дифференциала.

Общая процедура выглядит следующим образом:

1. Ослабьте гайку ступицы оси, когда колесо находится на земле, используя прерыватель или динамометрический ключ. Не следует использовать ударный гаечный ключ, потому что удары молотком могут повредить исправный ШРУС, а также шестерни дифференциала в коробке передач.Тормоза должны быть задействованы, чтобы автомобиль не раскачивался. На автомобилях, в которых гайка ступицы была заклепана, чтобы удерживать ее в нужном положении, НЕ пытайтесь открутить гайку. Просто выключи это.

ПРИМЕЧАНИЕ. Большинство производителей автомобилей рекомендуют заменять гайку ступицы оси. После использования гайка теряет способность сохранять крутящий момент. Так что старую гайку следует выбросить и заменить новой.

2. Поднимите автомобиль и поддержите его под поперечиной шасси или боковыми поручнями, чтобы передняя подвеска могла свободно висеть.Теперь колесо можно снять.

3. Что будет дальше, зависит от того, как внутренний ШРУС прикреплен к коробке передач в сборе:

Если шарнир прикреплен болтами к поворотному валу (например, шарнир Rzeppa с поперечной канавкой, который можно найти на многих импортных автомобилях), сначала отсоедините внутренний ШРУС, а затем отделите внешний шарнир от ступицы поворотного кулака. Во многих случаях применения GM, внутренний вал карданного шарнира удерживается в дифференциальной передаче стопорным кольцом (за исключением левой стороны автоматики).Чтобы вытащить вал, нужен специальный съемник оси скользящего молота.

Если внутренний шарнир «вставляется» в трансмиссию, а поворотный вал является частью картера шарнира (шарнирный шарнир треноги и шарниры Rzeppa с двойным смещением), внешний шарнир должен быть отсоединен от поворотного кулака, прежде чем внутренний шарнир можно будет вытащить коробки передач.

Чтобы отделить внешний шарнир CV от поворотного кулака, один конец поворотного кулака (нижний шаровой шарнир или стойка Макферсона) должен быть отсоединен, чтобы оставался достаточный зазор, чтобы протолкнуть внешний поворотный вал обратно через поворотный кулак.

В тех случаях, когда легче всего отсоединить поворотный кулак от стойки (например, GM), необходимо будет отсоединить хомут тормозного шланга и снять тормозной суппорт с его крепления.

В случаях, когда отсоединение шарового шарнира представляет собой путь наименьшего сопротивления (например, Ford и Chrysler), может также потребоваться отсоединение стабилизатора поперечной устойчивости от нижнего рычага подвески и / или поперечной рулевой тяги от поворотного кулака.

После того, как поворотный кулак может свободно поворачиваться, конец полуоси можно протолкнуть назад через ступицу колеса (на этом этапе может потребоваться съемник).ЗАПРЕЩАЕТСЯ стучать по концу вала, так как это может привести к повреждению ступичных подшипников, шлицев ступицы, дифференциала или любого ШРУСа.

Как только конец вала освободится, НЕ позволяйте ему висеть. Поддерживайте его куском проволоки до тех пор, пока нельзя будет снять или отвинтить внутренний шарнир от коробки передач. Если вы позволите полуоси свисать или потяните за него, то внутреннее соединение разъединится.

Установка вала происходит в обратном порядке. После того, как все снова собрано вместе и колесо встало на место, необходимо установить и затянуть гайки ступицы и гайку ступицы в соответствии со спецификациями с помощью динамометрического ключа (не ударного пистолета, если не используются гнезда для ограничения крутящего момента).



Другие статьи о FWD и CV-Joint:
Основы CV-шарниров, часть 1

FWD Краткое руководство

Проверка шарниров и полуосей с постоянной скоростью

Как восстанавливаются шрусы

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

.

Узнайте, как заменить пыльник внутреннего шруса Volvo

Посетите FCP Euro
