Разборка стартера автомобилей ВАЗ 2108, 2109, 21099

Для проведения ремонта, обслуживания или замены деталей стартер необходимо снимать с двигателя и разбирать.

Посмотрим как это сделать быстро — без лишних затрат времени и сил на примере разборки стартера 29.3708 широко применяемого на автомобилях ВАЗ 2108, 2109, 21099.

Необходимые инструменты

— Отвертка шлицевая (крестовая)

— Молоток

— Ключи (рожковые или накидные) на 10, 13 и 17 мм

— Съемник стопорных колец (необязательно)

— Пассатижи

Подготовительные работы

— Снимаем стартер с двигателя автомобиля

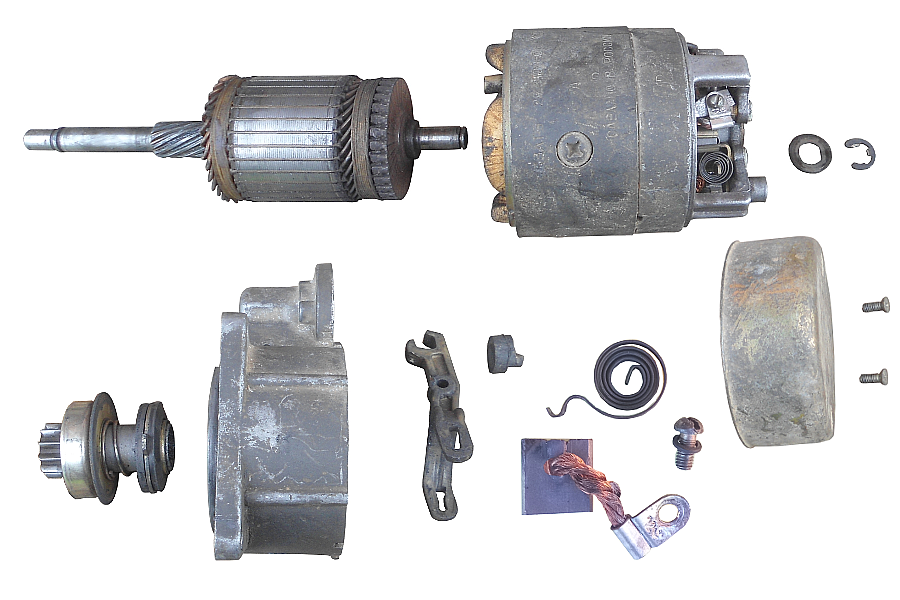

Порядок разборки стартера 29.3708 ВАЗ 2108, 2109, 21099

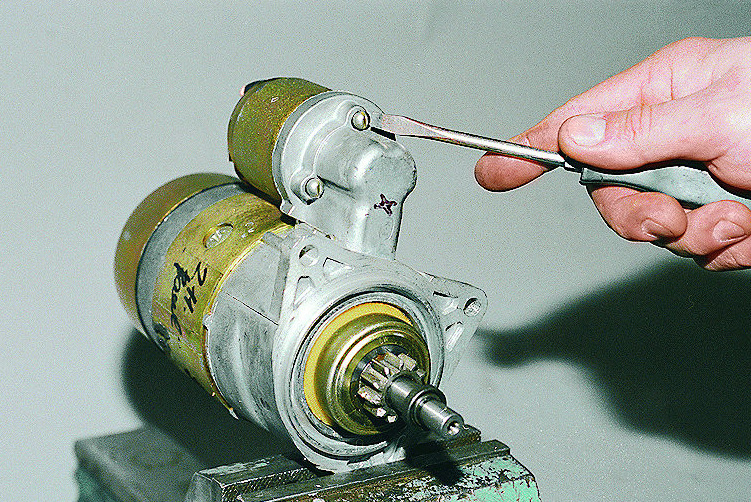

1. Снимаем тяговое (втягивающее) реле.

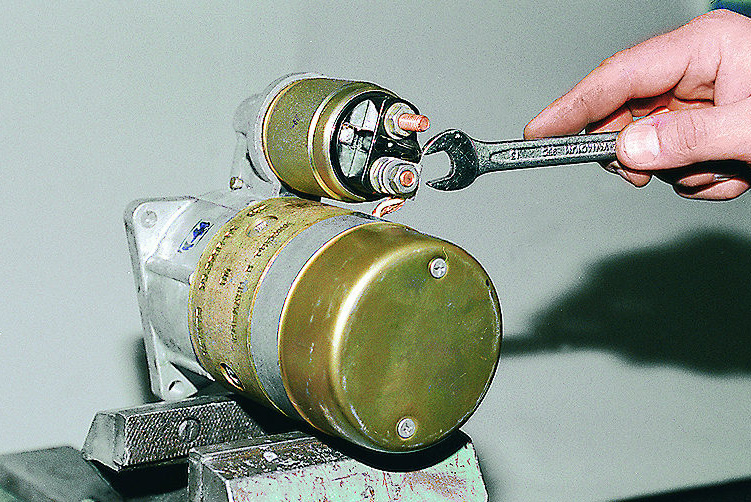

Для этого ключом на 13 мм отворачиваем гайку крепления наконечника вывода обмоток стартера, и отсоединяем наконечник от контактного болта тягового реле. Шлицевой отверткой (так же могут применяться винты под крестовую отвертку или ключ на 10 мм) отворачиваем три винта крепления реле и отсоединяем его от корпуса стартера.

Снимаем тяговое (втягивающее) реле стартера

При этом выводим из зацепления с наконечником рычага привода (бендикса) серьгу сердечника реле.

Снимаем сердечник втягивающего реле

Подробнее: «Снятие тягового (втягивающего) реле со стартера на автомобилях ВАЗ 2108, 2109, 21099».

2. Снимаем защитную крышку щеточного узла стартера.

Для этого шлицевой (крестовой) отверткой отворачиваем два винта ее крепления.

Снимаем заднюю защитную крышку стартера

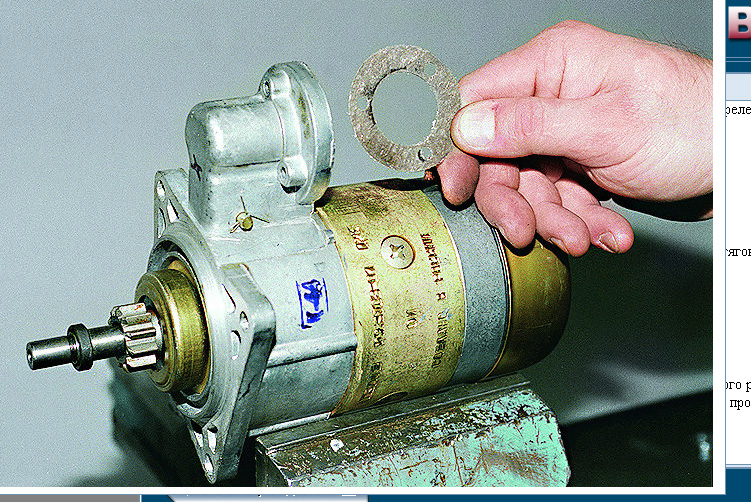

Отсоединяем крышку от корпуса стартера. Под ней резиновое кольцо-прокладка.

Снимаем уплотнительное кольцо защитной крышки

3. Извлекаем ось рычага привода стартера (бендикса).

Для этого плоскогубцами сжимаем усы ее фиксатора и ими же вынимаем фиксатор из отверстия на оси. Выбиваем ось из отверстия в корпусе стартера. Для выбивания оси  можно использовать гвоздь подходящего диаметра и молоток.

Извлекаем ось бендикса (привода стартера)

4. Снимаем кольцо ограничителя хода бендикса.

Сбиваем его легкими ударами молотка (можно через рожковый ключ на 17 мм).

Сбиваем ограничительное кольцо хода бендикса

Находящееся под ним стопорное кольцо снимаем съемником или просто поддеваем шлицевой отверткой.

Снимаем стопорное кольцо ограничителя хода бендикса

5. Отворачиваем два длинных винта стягивающих две половинки корпуса стартера.

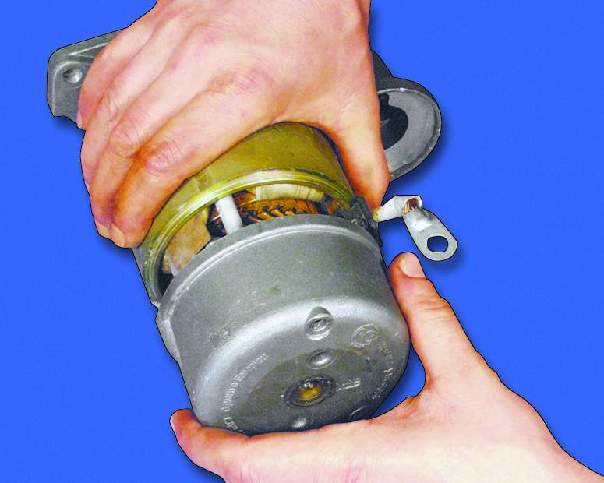

Для этого необходим ключ на 10 мм. Болты вынимаем, половинки разъединяем. Если не разъединяются, слегка стукаем молотком по передней половинке.

Отворачиваем стяжные болты корпуса стартера

6. Извлекаем привод стартера (бендикс).

Вынимаем резиновую заглушку из прорези в передней части корпуса стартера. При помощи отвертки отсоединяем ножки рычага привода от выступов на самом приводе.

Снимаем привод стартера («бендикс»)

Выдвигаем бендикс вперед и вынимаем.

Детали привода («бендикса»)

7. Разъединяем якорь и корпус стартера.

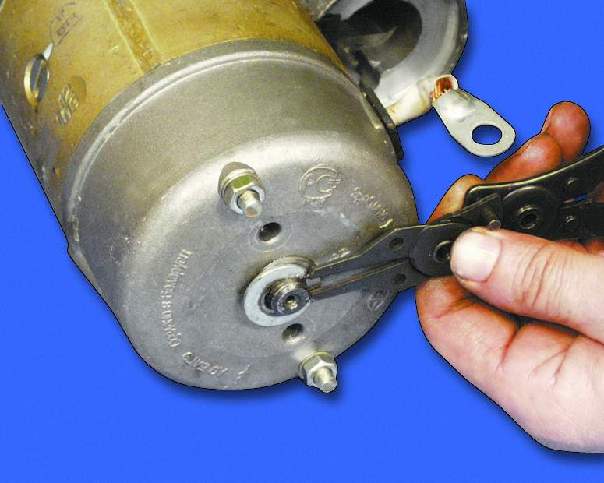

Для этого поддеваем отверткой и снимаем стопорное полукольцо на хвостовике якоря. Так же снимаем находящуюся под ним шайбу.

Снимаем стопорное кольцо вала якоря

При необходимости снять обмотки статора отворачиваем винты их крепления на корпусе стартера.

Снимаем якорь и обмотки статора стартера

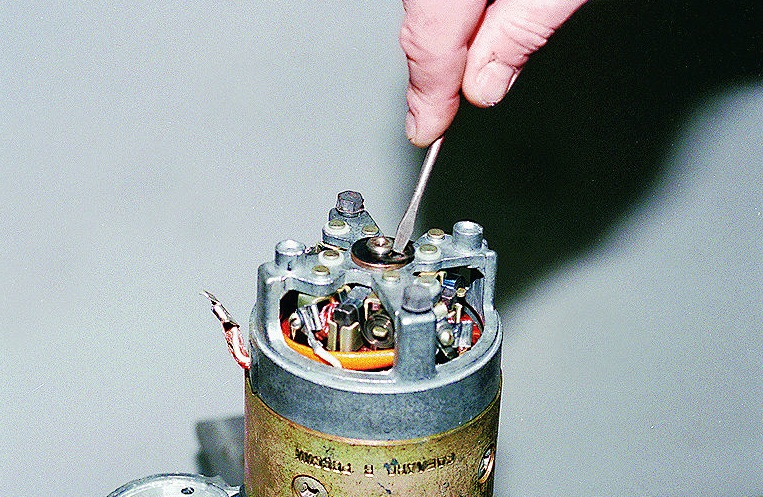

8. Снимаем щетки.

При необходимости снять щетки отворачиваем винты их крепления и извлекаем.

Снимаем щетки стартера

Примечания и дополнения

— Как быстро и правильно собрать стартер — «Сборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099».

— Еще один стартер 5712.3708, устанавливаемый на автомобили ВАЗ 2108, 2109, 21099 имеет несколько иную конструкцию, и его разборка отличается от разборки стартера 29.3708.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

 — Как заменить щетки стартера ВАЗ 2108, 2109, 21099

— Датчик включения-выключения вентилятора системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

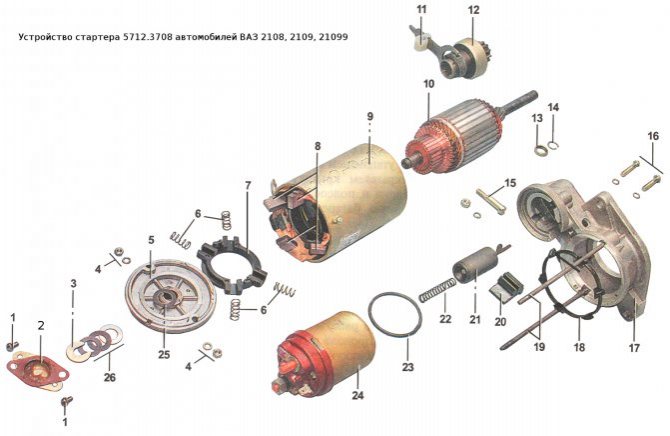

— Устройство стартера 5712.3708 автомобилей ВАЗ 2108, 2109, 21099

— Стартер 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Не работают «дворники» на автомобиле ВАЗ 2108, 2109, 21099

— Проверка обмоток стартера на короткое замыкание и обрыв

Подписывайтесь на нас!

Разборка стартера ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

			1. Отверните гайку с нижнего контактного болта.	2. Снимите шайбу и отсоедините наконечник вывода обмотки статора.	3. Отверните два винта крепления тягового реле.
			4. Выньте тяговое реле. Для этого отсоедините якорь реле от рычага, приподняв реле.	5. Выньте якорь и пружину из тягового реле.	6. Снимите уплотнительное кольцо.
7. С помощью подходящей по диаметру трубки сбейте ограничительное кольцо со стопорного (смотрите примечание).
Примечание Ограничительное кольцо фиксируется стопорным, установленным под ним.				8. Снимите стопорное кольцо.	9. Снимите ограничительное кольцо.	10. Отверните два винта крепления и снимите защитную крышку.
			11. Снимите стопорное кольцо…	12. …а затем регулировочные шайбы.	13. Отверните гайки стяжных шпилек.

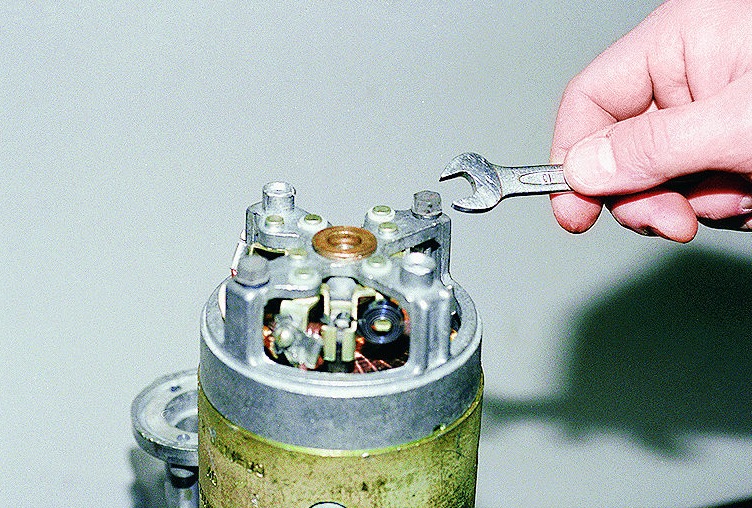

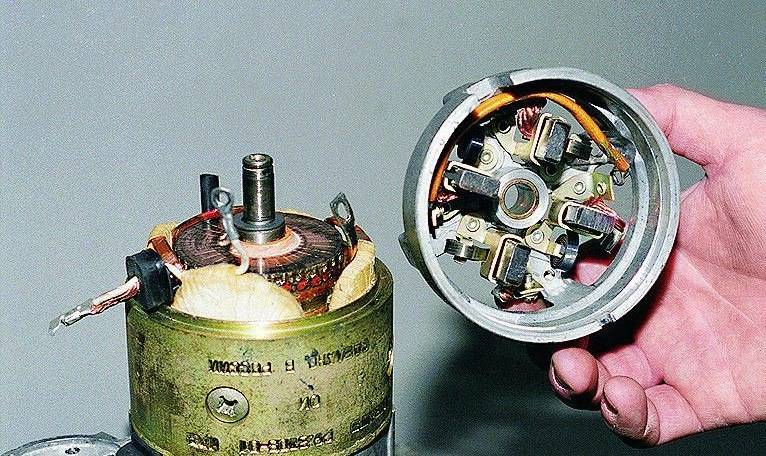

			14. Снимите крышку со стороны коллектора.	15. Отожмите отверткой пружины обеих изолированных щеток и выньте щетки из щеткодержателя.
		Примечание 1 – изолированные щетки 2 – неизолированные щетки Изолированные щетки припаяны к выводам обмоток статора, а неизолированные – к щеткодержателю. При снятии щеткодержателя изолированные щетки остаются на выводах обмотки статора.	16. Снимите щеткодержатель (смотрите примечание).

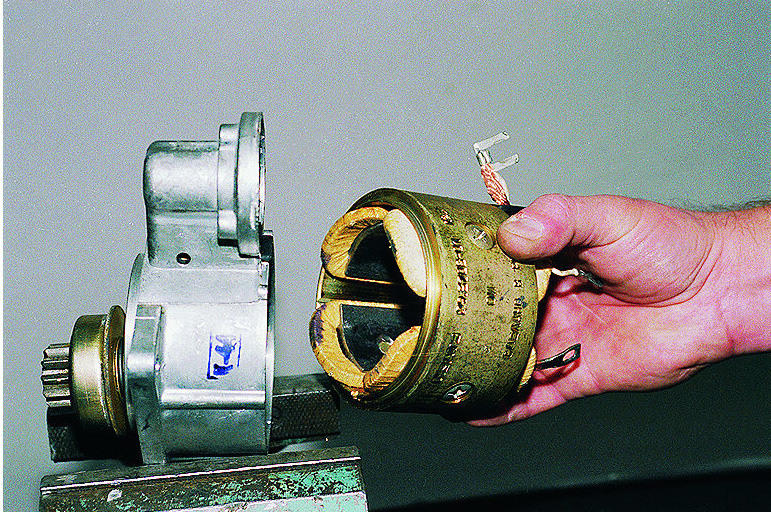

				17. Снимите корпус со статором.	18. Снимите пластмассовый упор рычага.	19. Выньте якорь из крышки со стороны привода.
			20. Снимите промежуточную опору с вала якоря.	21. Снимите стопорное кольцо с привода стартера.	Примечание Детали привода стартера: 1 – шестерня 2 – рычаг привода 3 – обгонная муфта 4 – тарельчатая шайба
			22. Снимите тарельчатую шайбу.	23. Снимите упорную шайбу.	24. Снимите муфту с рычагом.
			25. Снимите упорное кольцо.	26. Отверните два винта крепления крышки тягового реле.
		Примечание Детали тягового реле: 1 – выводы обмоток 2 – якорь 3 – корпус 4 – крышка 5 – контактные болты	27. Отверните гайки с двух контактных болтов тягового реле (смотрите примечание).
				28. Отсоедините с помощью паяльника оба вывода обмоток от клемм тягового реле.	29. Снимите крышку тягового реле.	30. Снимите уплотнительное кольцо.
			31. Выньте контактную пластину в сборе со штоком.	32. Снимите со штока возвратную пружину.	33. Снимите стопорное кольцо.
			34. Снимите изолирующую шайбу.	35. Снимите контактную пластину (смотрите примечание справа).	Примечание Детали крепления контактной пластины (показаны в порядке установки на шток).
			36. Снимите изолирующую втулку.	37. Снимите шайбу.
38. Снимите демпфирующую пружину. Обмотки тягового реле установлены в неразборном корпусе.
39. Выньте из крышки контактные болты.
