Как разработать суппорт тормозной: Разрабатываем заклинивший поршень суппорта тормозов

Июн 04 2021

Содержание

Разрабатываем заклинивший поршень суппорта тормозов

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега.

Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

Справка: поршни тормозных механизмов передних колес автомобилей ВАЗ 2108, 2109, 21099 имеют зеркальное покрытие, такое же покрытие имеется внутри цилиндров. В цилиндрах установлены резиновые кольца, возвращающие поршни в исходное состояние после выдвижения. Снаружи поршни защищены пыльниками (защитными колпачками со стопорными кольцами).

Повреждение зеркального покрытия поршней («закисание») приводит к потере их подвижности в цилиндрах и как следствие к неполному растормаживанию передних колес, так как колодки постоянно прижаты к тормозным дискам. При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика, появляется вибрация и биение при нажатии на педаль тормоза.

Разработать «закисший» поршень можно как минимум двумя способами:

— без демонтажа тормозного механизма с автомобиля;

— на снятом тормозном механизме.

В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

Поднимаем плавающую скобу суппорта и очищаем тормозной цилиндр

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра. Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр. Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30. После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать. Очищаем его от загрязнений и окислений способом описанным выше, если необходимо меняем резиновое уплотнительное кольцо, промываем и продуваем цилиндр. Перед сборкой смазываем тормозной жидкостью внутри тормозного цилиндра, сам поршень смазываем графитной смазкой. Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.

Примечания и дополнения

— После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

— Проверка и регулировка свободного хода педали тормоза автомобилей ВАЗ 2108, 2109, 21099

— Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Схема стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Замена передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

— Замена задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!

Смазка для суппортов и направляющих: какая лучше?

06.03.2020

Тормозная система нуждается в постоянном уходе. И речь не только о замене тормозных колодок и дисков: подвижные элементы, такие как суппорты и направляющие, требуют своевременного обслуживания. Разберемся, какие смазки для суппортов и направляющих лучше, а также узнаем об особенностях их применения.

Содержание:

Применение смазок для суппортов и направляющих
Рейтинг лучших смазок для суппортов и направляющих

Применение смазок для суппортов и направляющих

Для начала стоить вспомнить принцип работы дисковой тормозной системы автомобиля. Суппорт неподвижно крепится болтами к ступице. Скоба крепится к суппорту на подвижных направляющих, которые позволяют ей перемещаться перпендикулярно рабочей поверхности тормозного диска, то есть по направлению движения колодок. Благодаря этому, усилие от нажатия поршня суппорта на одну колодку равномерно распределяется и передается посредством подвижной скобы на вторую колодку. Колодки с одинаковым усилием прижимаются к диску. Это способствует эффективному распределению тормозного усилия, а также обуславливает равномерность износа рабочих поверхностей диска и фрикционного слоя колодок.

Направляющие и поршни суппортов, как и любой механизм с контактирующими подвижными частями, нуждается в смазывании. Специализированные высокотемпературные смазки для суппортов и направляющих призваны обеспечить нормальную работу и длительный ресурс тормозной системы.

Смазка для направляющих должна обладать высокой термостойкостью, химической нейтральностью по отношению к резиновым пыльникам и манжетам, хорошими водоотталкивающими и противозадирными качествами. Смазка для суппортов, помимо вышеперечисленных характеристик, дополнительно должна быть нейтральной по отношению к тормозной жидкости и не должна вымываться ей.

Чаще встречаются универсальные смазочные материалы, которые подходят как для суппортов, так и для направляющих.

Смазка для суппортов наносится на поршень суппорта и его цилиндр, уплотнительное кольцо или манжету, а также забивается под защитный пыльник. Смазка для направляющих закладывается во втулки, наносится на направляющие пальцы и внутреннюю поверхность пыльников.

Обновлять смазку на подвижных элементах тормозной системы рекомендуется при каждой замене тормозных колодок или дисков.

Рейтинг лучших смазок для суппортов и направляющих

Кратко рассмотрим несколько популярных смазок для суппортов и направляющих тормозной системы.

TRW PFG110. Пожалуй, самая популярная смазка для тормозной системы в РФ. Подходит как для поршней суппортов, так и для направляющих. Совместима с тормозными системами, предназначенными для работы с гликолевыми жидкостями (DOT-3, DOT-4 и DOT-5.1). Продается в тюбиках объемом 25 грамм.
PAG от компании ВМПАвто. Универсальная смазка, подходящая для закладки под поршни суппортов и направляющие. Позиционируется как отечественный аналог TRW PFG110. Создана на основе кальциевых и литиевых мыл. Совместима с гликолевыми тормозными жидкостями. Выпускается смазка в тюбиках объемом 5 грамм.
Liqui Moly Anti-Quietsch-Paste. Универсальная паста для нанесения на направляющие и поршни суппортов. Выпускается в пакетиках объемом 10 грамм. Стоит несколько дороже смазочных материалов такого же назначения, но, по отзывам автовладельцев, лучше противостоит вымыванию и дольше не деградирует.
Febi Special Lithium Grease. Литиевая смазка, которая создана для направляющих, может использоваться для смазки суппортов без разборки, но не рекомендуется к смазыванию внутренней полости цилиндра суппорта при демонтаже поршня. Обычно используется в автосервисах, так как продается в большом для рядовых автомобилистов объеме: 180 грамм.

Также большинство производителей запчастей для тормозной системы предусматривают в комплекте поставки специализированные смазки. Например, ремкомплекты суппорта обычно идут вместе со смазкой. Иногда смазки разделены: одни предназначен для суппорта, другие — для направляющих.

Медные смазки и спреи-смазки для суппортов и направляющих считаются малоподходящими и обычно не используются для этих целей.

Купить смазки для суппортов и направляющих по лучшей цене вы можете в нашем интернет-магазине.

Возврат к списку

Суппорты для дисковых тормозов

Суппорты для дисковых тормозов бывают разных размеров и конфигураций, в том числе с фиксированным суппортом, многопоршневыми конструкциями и более современными однопоршневыми плавающими суппортами, которые также могут содержать стояночный тормоз с механическим приводом. Излишне говорить, что суппорты дисковых тормозов претерпели ряд конструктивных изменений, которые по-прежнему делают их более адаптируемыми к импортным автомобилям последних моделей.

Например, в ранних гоночных и высокотехнологичных автомобилях использовались роторы большого диаметра, многопоршневые, фиксированные суппорты, которые имели достаточную тормозную площадь, чтобы остановить автомобиль без использования обычного вакуумного усилителя. Поскольку современные импортные модели тяжелее и используют колеса меньшего диаметра, чем легкие гоночные автомобили, конструкция суппорта эволюционировала от дорогих многопоршневых конструкций к однопоршневым, гидравлическим или вакуумным плавающим суппортам, которые используются сегодня.

ГИДРАВЛИЧЕСКИЙ УСТРОЙСТВО СУППОРТА
В отличие от барабанных тормозов, дисковые тормоза не создают эффекта сервопривода и поэтому должны полагаться исключительно на гидравлическое давление, чтобы прижать тормозные колодки к ротору. Поскольку к колодке дискового тормоза должно быть приложено огромное давление, соотношение между ходом педали тормоза и ходом поршня суппорта очень велико. Например, ход педали тормоза в один дюйм может потребоваться для перемещения поршней переднего суппорта всего на несколько тысячных дюйма.

Таким образом, зазоры между тормозной колодкой и ротором очень важны для обеспечения правильной высоты педали тормоза и отклика. Чтобы уменьшить зазор между колодкой и ротором, дисковые роторы обрабатываются до биения менее нескольких тысячных дюйма и отклонения толщины ротора менее нескольких десятитысячных дюйма. Чтобы улучшить экономию топлива, инженеры разработали уплотнения поршня суппорта, которые отводят поршень суппорта на несколько тысячных дюйма от тормозного диска. Инженеры также начали использовать герметичные колесные подшипники с нулевым осевым люфтом, чтобы контролировать и уменьшать зазор между колодками и ротором. В целом, современные дисковые тормоза вносят большой вклад в поиск высокопроизводительных и экономичных автомобилей.

НЕИСПРАВНОСТИ КОНТРОЛЯ СУППОРТА
Теоретически суппорты дисковых тормозов должны служить очень долго и безотказно. Однако в реальном мире тормозные суппорты живут в очень неблагоприятной среде, которая включает в себя тепловые повреждения от длительного торможения, механические повреждения, вызванные дорожным мусором, и, конечно же, коррозионные повреждения, вызванные зимней влажностью и дорожной солью.

Пыльник поршня суппорта — это деталь тормозного суппорта, которая чаще всего выходит из строя. Хотя поршень суппорта достаточно прочный, порванный резиновый чехол часто подвергает поршень загрязнению и коррозии. Когда пыльник выходит из строя, грязь мигрирует под уплотнение поршня, что, в свою очередь, создает канавку износа на поверхности поршня. Продолжительное воздействие позволяет влаге загрязнять тормозную жидкость и еще больше разъедать поршень и отверстие суппорта. Ржавая коррозия в конечном итоге приводит к тому, что поршень суппорта прилипает к тормозной колодке, что приводит к чрезмерному и неравномерному износу тормозной колодки.

Дорожная соль также вызывает заедание плавающего суппорта направляющими штифтами и неравномерный износ внутренней и внешней колодок. Дорожная соль также может привести к заклиниванию прокачного винта суппорта в корпусе суппорта, что не позволяет технику прокачать суппорт во время обычной процедуры обслуживания. Когда в корпусе суппорта сломан штуцер для выпуска воздуха, обычно необходимо заменить суппорт в сборе.

ПРОВЕРКА СУППОРТА
Поршни тормозного суппорта предназначены для компенсации износа тормозных колодок, выдвигаясь по мере износа накладки тормозной колодки. Следовательно, при установке новых колодок поршень суппорта должен полностью сидеть в корпусе суппорта, чтобы новые колодки могли скользить по ротору диска. Если пыльник поршня чистый, податливый и плотно прилегает к суппорту, поршень можно безопасно установить на место. Однако, если чехол поршня порвался и позволил грязи и влаге проникнуть под уплотнение поршня, суппорт в сборе следует восстановить или заменить.

Существует несколько мнений относительно посадки поршня суппорта. Один утверждает, что гибкий тормозной шланг можно временно сжать с помощью специальных фиксирующих плоскогубцев, чтобы предотвратить попадание мусора из установленного поршня суппорта в антиблокировочную тормозную систему и главный цилиндр. Другая школа мысли рекомендует использовать инструмент для удержания педали тормоза, чтобы выжать педаль тормоза примерно наполовину. Эта процедура заставляет поршни главного цилиндра пройти через компенсационные порты главного цилиндра и блокирует любую обратную промывку в антиблокировочной системе и системе главного цилиндра.

Некоторые техники считают, что сдавливание тормозного шланга ускоряет выход из строя внутреннего вкладыша на тормозных шлангах, которые могут быть закалены погодными условиями. С другой стороны, некоторые технические специалисты считают, что сжатие тормозного шланга является единственным методом, который полностью предотвращает обратное попадание мусора в антиблокировочную систему тормозов и главный цилиндр.

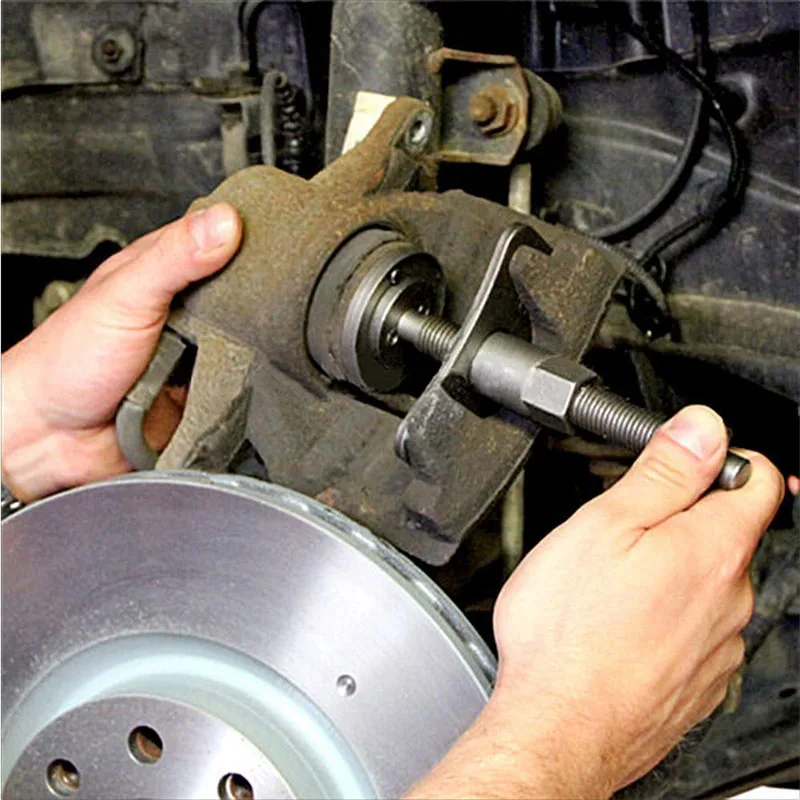

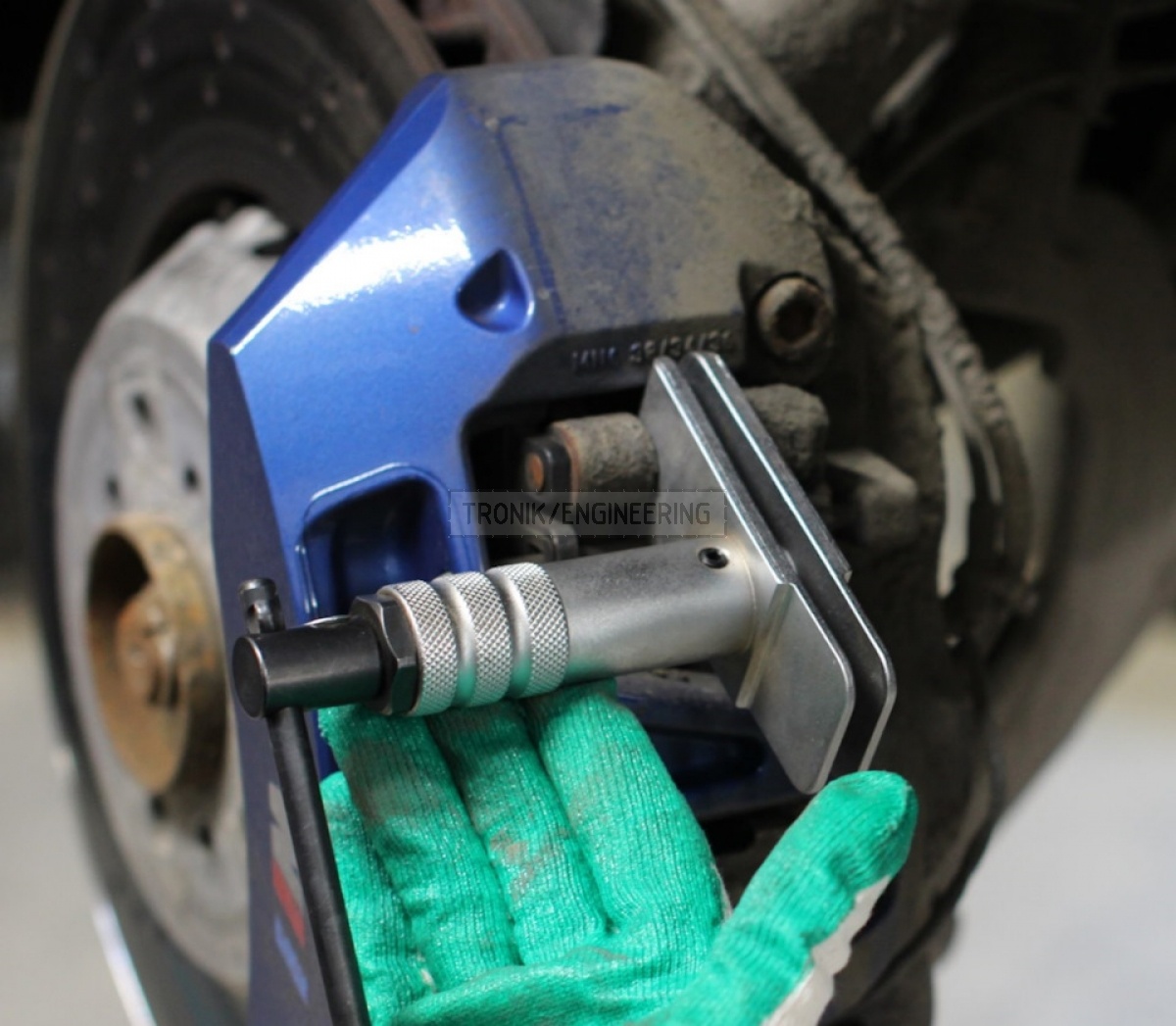

В любом случае прокачной винт должен быть тщательно пропитан проникающей смазкой перед началом обслуживания тормозов. В большинстве случаев для посадки поршня можно использовать обычный С-образный хомут. Когда поршень садится, можно использовать вакуумный спускной клапан для сбора старой тормозной жидкости, когда она выходит из спускного винта.

СОВЕТЫ ПО ВОССТАНОВЛЕНИЮ СУППОРТА
В большинстве сервисных руководств рекомендуется выталкивать старый поршень из отверстия суппорта сжатым воздухом. К сожалению, поршень и остаточная тормозная жидкость могут выйти очень бурно, что может привести к травмам и повреждению краски на транспортных средствах и оборудовании. Чтобы этого не произошло, используйте С-образный зажим для постепенного выталкивания поршня из отверстия по мере того, как сжатый воздух подается на впускное отверстие. Кроме того, накройте суппорт и С-образный хомут салфеткой, чтобы собрать лишнюю тормозную жидкость, когда поршень выходит из пыльника и уплотнения.

При установке пыльника суппорта всегда используйте подходящее приспособление для равномерного вдавливания пыльника поршня в суппорт. Перед запрессовкой поршня в отверстие суппорта всегда смазывайте поршень и уплотнение поршня тормозной жидкостью или хорошей смазкой для тормозных поршней. Затем используйте инструмент типа плоскогубцев или инструмент, предназначенный для расширения пыльника по поверхности поршня. Наконец, используйте небольшую доску или аналогичный инструмент, чтобы аккуратно продвинуть поршень через уплотнение в отверстие суппорта.

При установке тормозной колодки помните, что в некоторых конструкциях тормозов может потребоваться нанесение смазки для суппорта между антискрипными прокладками и самой тормозной колодкой. Кроме того, обязательно установите новое оборудование суппорта, чтобы предотвратить дребезжание суппорта на неровных дорожных покрытиях и предотвратить щелчок тормозных колодок при легком торможении.

Не забывайте, что опоры и направляющие суппорта должны быть очищены и смазаны водо- и термостойкой синтетической смазкой для направляющих суппорта перед повторной установкой суппорта. Если суппорт был снят или заменен, обязательно установите новые медные шайбы при повторной установке тормозного шланга, чтобы предотвратить попадание воздуха в суппорт. После правильной установки и прокачки тормозного суппорта также важно установить резиновый колпачок на винт для прокачки тормозов, чтобы предотвратить коррозию винта в суппорте. После завершения обслуживания тормозов педаль тормоза следует накачать до соприкосновения тормозных колодок с поверхностью ротора. Наконец, уровень тормозной жидкости следует проверить перед выездом автомобиля из сервисного отсека.

ПРОДАЖА ТОРМОЗНЫХ СУППОРТОВ
Необходимость замены тормозных суппортов во многом зависит от условий их эксплуатации. Суппорты могут очень долго выживать в сухом умеренном климате. С другой стороны, суппорты могут прослужить всего несколько лет во влажном климате, изобилующем дорожной солью. Что касается вариантов обслуживания или замены, мастерская может восстановить суппорт или заменить его пустым восстановленным суппортом, загруженным восстановленным суппортом или новым суппортом. Как всегда, большая часть процесса принятия решений зависит от экономической эффективности замены и ожиданий клиента в отношении эффективности и долговечности тормозов.
