Порядок регулировки клапанов ваз 2107 инжектор своими руками + видео

Владельцы автомобилей ВАЗ 2107 знают, что эти машины выпускаются как в карбюраторном, так и в инжекторном исполнении. И если с обслуживанием карбюраторных машин всё более-менее понятно, то с инжектором на «семёрках» до сих пор возникают вопросы. К примеру, можно ли отрегулировать клапана на этой машине своими руками? И если можно, то как сделать регулировку правильно? На эти вопросы мы и постараемся ответить в этой статье.

Краткий экскурс в историю

Автомобиль ВАЗ 2107 был инжекторным не всегда. Сначала эти машины комплектовались обычными карбюраторами. А системой принудительного впрыска топлива машину начали комплектовать только в 2006 году. Причина проста: автопроизводитель старался подогнать свои машины под стандарт, ныне известный как «Евро 2», а для этого требовалось изменить ряд характеристик машины.
Главное достоинство замены карбюраторной системы на систему электронную состояло в том, что в инжекторном варианте не было необходимости в тонкой настройке впрыска. То есть никакого «плавания» на холостых оборотах у инжекторных автомобилей не было.

Но были и недостатки. Например, повышенные требования к топливу. Катализатор у инжекторных «семёрок» находился прямо под днищем, а значит, дорожный просвет становился меньше. Ремонт таких машин был сложнее, поскольку добраться до некоторых деталей было трудно.

Причины регулировки

Система клапанов инжекторного автомобиля ВАЗ 2107

Вообще, настройка клапанов на ВАЗ 2107 должна производиться через каждые 20 тыс. километров в ходе планового техобслуживания. Но иногда делать это приходится раньше. Причины изложены ниже:

• Появились посторонние шумы в двигателе (обычно это очень быстрые, не слишком громкие щелчки).
• Наблюдается повышенный расход топлива при полном отсутствии видимых утечек.
• Кроме того, своевременная регулировка позволяет предотвратить преждевременный износ деталей двигателя.

Необходимые инструменты

• Комплект рожковых ключей на 38, 17, 13 и 10.
• Щуп для измерения зазоров (толщина не менее 0.15 мм).

Схема и порядок действий

1. Прежде всего, необходимо заглушить двигатель автомобиля и дать ему как следует остыть.

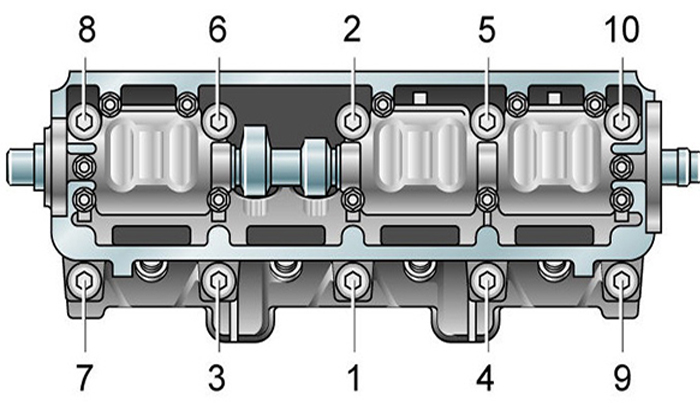

2. Ключом на 10 откручивается 8 гаек на крышке головки блока цилиндров, затем крышка снимается. В результате станут видны регулировочные винты клапанов.
3. Перед регулировкой винтов следует установить коленчатый вал в определённое положение. Вал можно повернуть ключом на 38. Поворачивать его следует до тех пор, пока метка на его шестерне не совместится с меткой на блоке цилиндров.

   Метка на шестерне вала должна совпадать с меткой на блоке цилиндров

4. Также следует обратить внимание на цепь коленчатого вала. Если эта цепь сильно ослабла, её нужно подтянуть.
5. Рядом с выпускным патрубком есть гайка плунжерного натяжителя. Её следует ослабить ключом на 13.

   Гайка плунжерного натяжителя ослабляется ключом на 13

6. После этого ключом на 38 надо повернуть коленчатый вал до упора. Как только вращать вал станет невозможно, надо крепко затянуть гайку натяжителя. Как только коленчатый вал выставлен в это положение, это означает, что поршень в 4 цилиндре вышел в верхнюю мёртвую точку.
7. В этом положении можно отрегулировать впускной и выпускной клапан на 4 цилиндре (то есть кулачки 7 и 8).
8. Регулировка осуществляется после проверки клапанного зазора щупом на 0.15 мм. Если щуп входит в зазор с небольшим усилием, но при этом двигается там свободно, это значит, что регулировать данный клапан не надо. Если щуп болтается свободно или, наоборот, не входит, необходимо ключом на 17 ослабить гайку на клапане, а затем с помощью ключа на 13 немного повернуть регулировочный болт, тем самым выставив необходимый зазор. После вторичной проверки щупом гайка на 17 затягивается.

   Гайка на клапане ослабляется ключом на 17

9. В вышеуказанном положении коленчатого вала также проверяется и регулируется выпускной клапан на 2 цилиндре (кулачок 4) и впускной на 3 цилиндре (кулачок 6).
10. Как только все перечисленные выше клапана проверены и отрегулированы, можно переходить к другим. Для этого ключом на 38 надо повернуть коленчатый вал на 60 градусов.
11. В вышеуказанном положении нужно проверить (и в случае необходимости отрегулировать) впускной и выпускной клапаны на 1 цилиндре, впускной на 2 и выпускной на 3.

Проверка

После того как все клапана отрегулированы, следует ключом на 38 повернуть коленчатый вал на 3-4 полных оборота и сделать контрольный замер всех зазоров с помощью щупа. Если нарушения зазоров нет, можно закрывать крышку блока цилиндров и пробовать завести мотор автомобиля.

Контрольная проверка зазора клапанов с помощью щупа

Видео: как отрегулировать клапана на инжекторе ВАЗ 2107 своими руками

Возможные ошибки

Если регулировка сделана правильно, посторонние щелчки в моторе должны исчезнуть. Если этого не произошло, значит, что-то сделано не так.

Самая распространённая ошибка — нарушение последовательности регулировки цилиндров, если работа проивзодится своими руками. Выставлять зазор на клапанах инжектора нужно только в вышеуказанном порядке и никак иначе, не надо нарушать схему. Если начать не с того цилиндра, это может полностью нарушить работу всей системы газораспределения, в результате чего посторонний шум в двигателе никуда не исчезнет. И более того, он может стать громче. Исправить эту ошибку можно только одним способом: выставить 4 цилиндр в верхнюю мёртвую точку в соответствии с меткой и настроить всё заново.

Отрегулировать клапана на ВАЗ 2107 — задача не такая сложная, как кажется на первый взгляд. Главное – соблюдать правильную последовательность цилиндров, приведённую выше. Кроме того, не следует слишком усердствовать, затягивая болты на крышке блока цилиндров, так как резьбу там легко можно сорвать.

Копирайтер с пятилетним стажем. Оцените статью: Поделитесь с друзьями!

motorltd.ru

Порядок регулировки клапанов ВАЗ 2107 инжектор

Работоспособность всех систем автомобиля зависит от слаженного функционирования элементов между собой. Это касается как новых машин, так и уходящих моделей «классики» отечественного автопрома. Автовладельцев такого транспорта часто интересует порядок регулировки клапанов ВАЗ-2107. Это важно знать, так как при вращении коленвала происходит поочередное их открытие/закрытие по единому алгоритму.

Важность точной настройки

Необходимо учитывать, что регулировка клапанов ВАЗ 2107 инжектор своими руками доступна всем автолюбителям даже в гаражных условиях при наличии минимального набора инструментов. Нередко операцию проводят на горячем двигателе, хотя предпочтительней осуществлять это «на холодную». В результате получатся более точные показания.

Важно знать, что настройка клапанов ВАЗ 2107 (инжектор) потребует приобрести два типа щупов: 0,15 мм – для контроля холодного движка и 0,20 мм для мониторинга горячего мотора.

В продаже имеются разные по габаритам щупы. Предпочтительней использовать широкие, так как ими комфортнее пользоваться, а зачастую их продают парами. В результате грамотной настройки и регулировки удастся добиться следующих результатов:

• фазы газораспределения будут срабатывать наиболее точно;
• рабочие цилиндры станут наполняться в полной мере топливовоздушной смесью;
• смесь станет сгорать в максимально полном объеме;
• обеспечится качественный продув опустошенных цилиндров.

Правильно установленный зазор клапанов ВАЗ 2107 (инжектор) даст на выходе более чистую работу ДВС, уйдут возможные стуки из подкапотного пространства, существенно повысится эксплуатационный ресурс автомобиля. Данный фактор является следствием отсутствия удара кулачка распределительного вала о рокер (рычаг привода) или ось клапана. Таким образам данные детали будут способны прослужить значительно дольше, если четко обеспечить регулировочные зазоры.

Однако, снижение зазоров считается более проблематичным для работы двигателя. При такой позиции повышается шанс прогорания клапана, ведь он не успевает установиться в седло головки блока. Сквозь образовавшиеся щели направляется агрессивный выхлопной газ из камеры сгорания. Его температура во время фазы взрыва достигает 2000^{С, что приводит к прожиганию кромок выпускного клапана. Также негативному влиянию подвергаются сальники клапанов вследствие перегрева, что сопровождается повышением расхода масла и загрязнением продуктами сгорания.}

Важность регулировки очевидна для работоспособности и увеличения ресурса авто.

Контроль необходимо осуществлять в зависимости от степени эксплуатации через 10—15 тыс. км пробега.

Предварительная подготовка

Прежде чем заняться регулировкой и настройкой, стоит осуществить натяжку цепи до приемлемого уровня, если она прослаблена. Для этого под капотом имеется соответствующее приспособление.

После снятия крышки клапанов нужно проконтролировать и выставить метки в правильные позиции. Нижняя риска на шкиве коленвала и небольшой прилив на крышке впереди блока цилиндров, а также сверху впадина на звездочке распределительного вала и прилив на постели распредвала.

Регулировочные операции

Актуальная схема регулировки клапанов ВАЗ 2107 состоит из таких комбинаций:

• шестой-восьмой;
• четвертый-седьмой;
• первый-третий;
• пятый-второй.

Весь отсчет стартует от звездочки коленвала. Когда первая пара будет отрегулирована, то проворачиваем коленчатый вал на пол-оборота (180 градусов). Это позволит перевести нужные поршни в крайнее верхнее положение одного из рабочих тактов.

Далее разберем, как регулировать клапана на ВАЗ 2107 (инжектор). Для этого устанавливаем коленвал в стартовую позицию в соответствии с метками. Они позволят перевести четвертый цилиндр в верхнюю мертвую точку. В таком случае бегунок распределителя окажется напротив контакта. Данная позиция позволяет отрегулировать такие клапаны:

• на 7-м и 8-м кулачке – выпускной и впускной клапан на 4-м цилиндре;
• 4-й кулачок – выпускной на 2-м;
• 6-й кулачок – выпускной на 3-м.

Контролируем зазор, вводя щуп в пространство около ракеров. Оптимальным считается проход с незначительным усилием вначале, а далее легче входит. Такая позиция не нуждается в перестройке.

Если же мерильный инструмент заходит свободно или не может протиснуться, то нужно использовать ключи. Расконтрагаиваем удерживающую гайку ключом на 17, затем используем рожок на 13 для стягивания или ослабления зазора. Законтрагаиваем рожком на 17. Проверяем повторно, и дальше таким образом поступаем в каждом случае.

Прокручиваем коленвал на 360 градусов так, чтобы бегунок стал против контакта первого цилиндра. В новой позиции осуществляется регулировка следующих клапанов:

• впускной 1-го цилиндра и выпускной 1-го;
• на 2-м цилиндре впускной;
• на 3-м цилиндре выпускной.

Вымеряем заход аналогичной методикой, как в предыдущем положении. После того как все зазоры отрегулированы, ключом на 38 за гайку вращаем коленвал на несколько (3—4 минимум) оборотов. Теперь стоит провести контрольные замеры на всех клапанах в первоначальной последовательности.

Добившись оптимальных положений, закрываем головку крышкой (пеналом) и заводим мотор. При правильном выполнении работы возможный цокот разбалансировки должен полностью исчезнуть. Если же стучащий звук слышится повторно, то следует провести диагностику более тщательно, расширив поиски неполадок.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Как отрегулировать клапаны в инжекторном ВАЗ 2107?

Регулировка клапанов на ВАЗ 2107 инжектор требуется для точного срабатывания фаз газораспределения и обычно делается по плану, то есть примерно через каждые 20 тыс км. пробега. Но если характерный цокот в двигателе появился раньше, значит, потребуется внеплановая регулировка. Сделать это самостоятельно несложно, но от точности выполнения всех действия будет зависеть работоспособность двигателя ВАЗ 2107.

ВАЗ 2107

Если зазоры выставлены правильно, работа цилиндров улучшается в разы, а сами клапаны увеличат срок эксплуатации и не потребуют внеплановой регулировки. Объем потребляемого масла и топлива будет минимален. Даже при самом мелком ремонте ГРМ регулировка клапанов обязательна.

Инструменты

Регулировка клапанов на автомобиле ВАЗ 2107 инжектор  проводится только на холодном двигателе. Кроме того, настоятельно рекомендуется помыть сам автомобиль и моторный отсек в частности — при вскрытии крышки головки грязь с немытого двигателя может попасть в полость мотора. Для регулировки понадобятся следующие инструменты:

• торцовые ключи;
• ключ на 38;
• щуп;
• отвертка с плоским наконечником.

Порядок работ

Сам ВАЗ 2107 инжектор устанавливается на ровную, хорошо освещенную площадку, зажигание выключается, стояночный тормоз приводится в действие.

Начинающему автолюбителю рекомендуется хорошо разобраться в устройстве газораспределительного механизма, а также прояснить местонахождение теплового зазора — того самого, которому требуется регулировка.

Регулировка клапанов ВАЗ 2107

Прежде чем приступить непосредственно к регулировке, нужно привести в нужное положение коленвал. Для этого необходимо произвести следующие действия:

1. С головки блока цилиндров снимается крышка. Для этого ключом на 10 откручиваются 8 гаек. Рекомендуется заменить старую прокладку. После снятия крышки открывается доступ к регулировочным винтам клапанов.
2. Затем проверяется натяжение цепи ГРМ и при необходимости цепь следует подтянуть. Метка на деталях ГРМ выставляется в начале процедуры и в конце.
3. Снимается крышка с распределителя зажигания.
4. При помощи ключа на 38 поршень четвертого цилиндра устанавливается в положение в верхней мертвой точке (до совмещения метки на звездочке и на головке блока). Перекрутка коленвала не предусматривает его обратный возврат — это следует учитывать. Поэтому при перекрутке круг надо будет прокрутить заново. Должен появится максимальный зазор между кулачками и рычагами.
5. В таком положении регулируется впускной и выпускной клапан четвертого цилиндра, выпускной клапан второго цилиндра и впускной клапан третьего цилиндра.
6. Между кулачком клапана и рычажком вставляется щуп. Если щуп входит с небольшим усилием и перемещается свободно, значит зазор в норме. Если щуп входит туго или наоборот, слишком свободно, значит, на двигателе автомобиля ВАЗ 2107 инжектор требуется регулировка клапанов.

При отсутствии ключа на 38, коленвал можно поставить в нужное положение двумя способами. Первый способ довольно сложный, он требует большое пространство и некоторых физических усилий. Заключается он в том, что автомобиль ВАЗ 2107 вручную толкается до тех пор, пока метки на звездочке и на головке блока не совпадут.

Для второго способа понадобится домкрат и один помощник. В то время пока один человек крутит рулевое колесо, второй будет следить за уровнем распредвала и коленчатого вала.

Некоторое внимание следует уделить и цепи ГРМ. Проверить ее натяжение можно руками — если прогиб не превышает 10 мм, натяжение ГРМ считается нормальным.

Процесс регулировки

Регулировка клапанов на автомобиле ВАЗ 2107 инжектор происходит следующим образом:

1. При помощи ключа на 17 ослабевается затяжка регулировочного болта.
2. Щуп вставляется в зазор между рычагом и кулачком клапана.
3. Нужный зазор устанавливается путем регулировки высоты ключом на 13.
4. После того как нужный зазор будет выставлен, контргайку следует затянуть, не забывая удерживать от проворачивания регулировочный болт. После этого зазор проверяется (щуп должен входить с небольшим усилием) и при необходимости регулируется снова.
5. Впускной клапан второго цилиндра и выпускной клапан третьего цилиндра (3 и 5 кулачок соответственно), а также второй выпускной и впускной клапан первого цилиндра (1 и 2 кулачок соответственно) регулируются после поворота коленвала на 360 градусов.

О качественном выполнении работ свидетельствует отсутствие характерного цоканья в моторном отсеке.

autodont.ru

Регулировка Клапанов Ваз 2107 Инжектор Своими Руками ~ VESKO-TRANS.RU

Обладатели автомобилей ВАЗ 2107 знают, что эти машины выпускаются как в карбюраторном, так и в инжекторном выполнении. В случае которые работают карбюраторных машин всё в определенной степени понятно, то с инжектором на «семёрках» все еще появляются вопросы. Например, как можно отрегулировать клапана на этой машине своими силами? Если у вас есть вариант, то как сделать регулировку верно? На все эти вопросы мы и попытаемся ответить здесь.

Лаконичный экскурс в историю

Автомобиль ВАЗ 2107 был инжекторным не обязательно. Поначалу эти машины оснащались обыкновенными карбюраторами. А системой принудительного впрыска горючего машину начали комплектовать исключительно в 2006 году. Причина ординарна: автоконцерн старался подогнать свои машины под эталон, сейчас узнаваемый как «Евро 2», для этой цели требовалось поменять ряд черт машины.
Главное достоинство смены карбюраторной позволяющей вести бухгалтерский учет (софт) на систему электрическую состояло в таком разрезе, что в инжекторном варианте не необходимости в узкой настройке впрыска. Другими словами никакого «плавания» на холостых оборотах у инжекторных автомобилей не.
Однако были и недочеты. К примеру, завышенные требования к горючему. Катализатор у инжекторных «семёрок» находился прямо под днищем, а это значит, дорожный просвет становился меньше. Ремонт таких машин был труднее, так как добраться до неких деталей было тяжело.

Система клапанов инжекторного автомобиля ВАЗ 2107

Вообщем, настройка клапанов на ВАЗ 2107 должна выполняться через каждые 20 тыс. км в течении планового техобслуживания. Увы время от времени делать это приходится ранее. Предпосылки изложены ниже:

• Появились посторонние шумы в движке (как правило это очень резвые, не очень звучные щелчки).
• Наблюдается завышенный расход горючего при полном отсутствии видимых утечек.
• Сегодня, своевременная регулировка позволяет предупредить ранний износ деталей мотора.

• Набор рожковых ключей на 38, 17, 13 и 10.
• Щуп для измерения зазоров (толщина более 0.15 мм).

1. Сначала, нужно заглушить движок автомобиля и дать ему как надо остыть.
2. Ключом на 10 откручивается 8 гаек на крышке головки блока цилиндров, потом крышка снимается. В ходе станут видны регулировочные винты клапанов.
3. Перед регулировкой винтов следует установить коленчатый вал в определённое положение. Вал конечно повернуть ключом на 38. Поворачивать его следует пока, пока метка на его шестерне не совместится с меткой на блоке цилиндров.

Ваз 2107. Регулировка клапанов на инжекторном двигателе быстро удобно легко!

Подписывайся на канал! А так же переходи в мою группу в контакте https://vk.com/clubizhevska , на мою страницу , https://vk.com/idro.

Метка на шестерне вала должна совпадать с меткой на блоке цилиндров

Гайка плунжерного натяжителя ослабляется ключом на 13

Гайка на клапане ослабляется ключом на 17

Когда нашему клиенту остается клапана отрегулированы, следует ключом на 38 повернуть коленчатый вал на 3-4 полных оборота и сделать контрольный застыл всех зазоров посредством щупа. Если нарушения зазоров нет, можно закрывать крышку блока цилиндров и пробовать завести мотор автомобиля.

Контрольная проверка зазора клапанов при помощи щупа

Видео: как отрегулировать клапана на инжекторе ВАЗ 2107 в кустарных условиях

Если регулировка изготовлена верно, посторонние щелчки в моторе изготавливаются пропасть. Если этого не вышло, означает, что-то изготовлено не настолько.
Самая распространённая ошибка — нарушение последовательности регулировки цилиндров, если работа проивзодится самостоятельно. Выставлять зазор на клапанах инжектора необходимо исключительно в вышеуказанном порядке и никак по другому, не нужно нарушать схему. Если начать не что с двери убираются все дополнительные детали цилиндра, это может на сто процентов нарушить работу всей комплекса бухгалтерских программ газораспределения, под воздействием которых сторонний шум в движке никуда не пропадет. И поболее того, он может быть громче. Поправить эту ошибку есть вариант только одним методом: выставить 4 цилиндр в верхнюю мёртвую точку в согласовании с меткой и настроить всё поновой.

Отрегулировать клапана на ВАЗ 2107 — задачка не такая непростая, как может показаться. Главное – соблюдать правильную последовательность цилиндров, приведённую выше. Уже сегодня, не рекомендуется очень усердствовать, затягивая болты на крышке блока цилиндров, потому что резьбу там легко сможете сорвать.

Post Views: 1

vesko-trans.ru

Таблица регулировки клапанов ВАЗ 2107: порядок настройки

В этой статье приведена таблица регулировки клапанов ВАЗ 2107. Она может использоваться для любого двигателя, установленного на автомобиле классической серии или внедорожнике «Нива».

Присутствуют небольшие нюансы в подготовке к настройке в случае с инжекторным и карбюраторным мотором. Недостаток двигателей, устанавливаемых на отечественной классике – необходимость в частой регулировке тепловых зазоров клапанного механизма. Но эта процедура несложная, сделать ее можно своими руками очень быстро. А как – сейчас расскажем.

Газораспределение двигателя

Клапанный механизм используется не на всех двигателях внутреннего сгорания. Если обратиться к мототехнике, то вы увидите, что там очень часто используют двухтактные моторы. В них нет клапанов, что упрощает конструкцию. Но если есть газораспределительный механизм, то вы получаете значительную прибавку в мощности. Кроме того, значительно снижается расход бензина.

Именно поэтому на автомобилях устанавливаются двигатели с клапанным механизмом. Мотор испытывает меньшие нагрузки в том случае, если система газораспределения работает максимально эффективно. Отсюда можно сделать вывод о том, что ресурс каждого элемента и двигателя в целом увеличивается. Поэтому мы сейчас и рассмотрим порядок регулировки клапанов ВАЗ 2107 (инжектор и карбюратор).

Клапаны приводятся в движение распределительным валом, на котором находятся кулачки яйцеобразной формы. Именно между кулачком и клапаном необходимо регулировать зазор. Двигатель работает при температуре около 90 градусов, а это значит, что металл расширяется. Другими словами, вы запускаете мотор в мороз. Его температура была минус 10 градусов. Размеры элементов двигателя были одними, а вот после практически моментального прогрева до рабочей температуры, они изменяются.

Разница небольшая, но ее достаточно порой, чтобы нарушить работу механизма газораспределения. Если сделать зазор на холодном моторе немного меньше, то клапаны в седла клапанов ВАЗ 2107 не смогут полностью сесть.

Следовательно, продукты сгорания будут постоянно вырываться через узкую щель. Итог – прогорание клапана и необходимость ремонта ГБЦ. Если увеличить зазор, то быстро разрушится посадочное место или сама тарелка клапана. Именно по этим причинам необходимо проводить регулировку.

Процедура регулировки на инжекторных и карбюраторных моторах

Установите автомобиль на ровную поверхность. В процессе настройки придется вращать коленчатый вал, поэтому включите нейтральную передачу и под какое-нибудь колесо поставьте противооткатные упоры. Для настройки вам необходимы следующие размеры ключей: 10, 13 и 17. В этом деле рассухариватель клапанов ВАЗ 2107 не потребуется. Заменять под крышкой клапанов прокладку нет необходимости.

Признаться честно, на своем автомобиле никогда этого не делал, так как старая была в идеальном состоянии. Также нужен ключ храповика на 38. Но можно и сделать хитрее, например, проворачивать коленчатый вал (следовательно, распределительный тоже), проворачивая одно заднее колесо (заранее приподняв его над землей) и включив четвертую или пятую скорость.

И самый главный инструмент – это прибор для регулировки зазоров. Что можно использовать? Для этой цели идеально подойдет щуп для регулировки клапанов ВАЗ 2107 или рейка. Кому как удобнее. Итак, перед началом работ вам потребуется совершить несколько простых действий:

1. Снять крышку и корпус воздушного фильтра.
2. Выкрутить гайки, которыми произведен крепеж клапанной крышки.
3. Дать мотору остыть до температуры около 20 градусов.

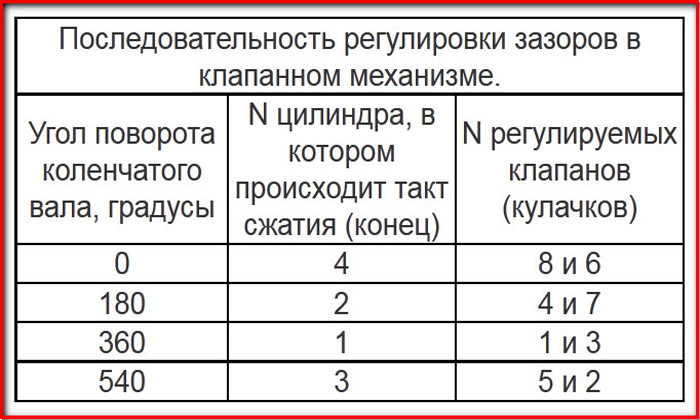

Таблица регулировки

Итак, убедившись в том, что натяжение цепи привода ГРМ нормальное, необходимо провернуть коленчатый вал до тех пор, покуда не совпадут метки на крышке масляного насоса и шкива. Обратите внимание на то, что распределительный вал тоже имеет несколько меток.

В изначальном положении проверяете величину зазоров в восьмом и шестом клапанах. Счет ведете от бампера ВАЗ 2107. А вот так выглядит таблица регулировки клапанов ВАЗ 2107, ее можно увидеть на ручке любого щупа для этой цели:

Далее проворачиваете коленчатый вал на половину оборота. При этом распределительный переместится на четверть оборота. В этом положении проводите замер зазора в седьмом и четвертом клапанах. Следующие половина оборота коленчатого вала – замер в третьем и первом. И самыми последними идут второй и пятый. Обратите внимание на то, что необходимо после затяжки гайки повторно проверять зазор, чтобы клапан не зажать.

Есть небольшие особенности у инжекторных двигателей. В них метки находятся на шкиве, которым приводится в движение генератор, а также на звездочке, установленной на распределительном валу.

Это и все отличия, поэтому не стоит пугаться, если у вас установлен инжектор в системе питания, таблица регулировки клапанов ВАЗ 2107 аналогичная. Регулировка зазоров происходит точно так, как и на двигателях, оборудованных карбюраторной системой впрыска.

И немного о том, как правильно настроить зазор. Для этого нужно ключом на 17 ослабить затяжку клапана. Затем устанавливаете щуп (толщина его должна быть 0,15 мм) между кулачком и клапаном ВАЗ 2107.

Идеальный зазор – это когда щуп немного трется о поверхности, имеется очень слабое сопротивление движению. Ключом на 13 нужно отрегулировать величину зазора. Затем, удерживая его в одном положении от проворачивания, затягиваете ключом на 17 гайку. Вот и все, по такой аналогии все восемь клапанов настраиваются. И перед запуском двигателя лучше еще раз перепроверить все зазоры.

Источник: https://etlib.ru/report/454-regulirovka-klapanov-na-vaz-2107

vaz-remzona.ru

Регулировка клапанов ВАЗ 2107 своими руками (видео+фото) — Самостоятельный ремонт авто

Содержание:

Необходимость выполнения

При работе происходит нагрев двигателя, что влечет за собой эффект теплового расширения деталей. Одним из способов компенсации последствий расширения элементов двигателя является конструктивно предусмотренный зазор, за счет которого компенсируется увеличение размеров кулачка и тарелки толкателя клапана. Величина его подобрана так, чтобы при достижении рабочей температуры кулачок нажимал на толкатель именно тогда, когда необходимо открыть клапан и удерживал его в открытом положении в течение заданного времени. Только при соблюдении этих условий возможно добиться максимальных показателей мощности, топливной экономичности и экологичности.
Установленная заводом-изготовителем величина зазора составляет 0,15 мм (значение для холодного двигателя). Контроль значения этого параметра производится при помощи плоского измерительного щупа. При отклонении значения зазора от нормативного в меньшую сторону клапан будет открыт по времени дольше, чем это необходимо, в большую сторону – будет закрываться раньше, чем требуется. В результате нарушаются фазы подачи топливной смеси в цилиндры и удаления из них отработавших газов, что может привести к ухудшению эксплуатационных характеристик, а впоследствии и к серьезным неисправностям, например, перегреву двигателя или прогоранию клапана. Поскольку в двигателях отечественной «классики» отсутствуют специальные гидрокомпенсаторы, автоматически «выбирающие» зазор, регулировка клапанов на ваз 2107 выполняется вручную.

Когда рекомендуется выполнять регулировку

В обязательном порядке необходимо проверить и (при отклонении результатов измерения от установленных) отрегулировать величины зазоров в следующих случаях:

• После проведения ремонта/замены элементов в газораспределительном механизме
• Возникновение постороннего шума в районе клапанной крышки
• Через каждые 15 тыс. км пробега
• Ухудшение мощностных и топливных показателей

Порядок регулировки клапанов ваз 2107

Чтобы выполнить данную операцию, предварительно требуется подготовить инструменты:

• Набор обычных гаечных ключей
• Сервисное приспособление, используемое для проворачивания шкива коленвала
• Измерительный щуп калибром 0,15 мм

Кроме того, необходимо обеспечить следующие условия работы:

• Двигатель должен остыть
• Температура воздуха в помещении близка к 20С
• Автомобиль находится на ровной площадке с твердым покрытием

Регулировка клапанов ваз 2107 карбюратор

Прежде всего следует убедиться, что натяжение цепи соответствует нормативному и при необходимости отрегулировать ее натяжение.

Для обеспечения доступа к механизму газораспределения нужно демонтировать корпус воздушного фильтра и защитную клапанную крышку.

Затем требуется провернуть коленвал в начальную позицию для регулировки – поршень четвертого цилиндра должен быть установлен в верхнее положение. При помощи специального ключа, поворотом, шкив коленвала устанавливается таким образом, чтобы контрольная метка шкива была совмещена с самой длинной отметкой, нанесенной на крышку распределительных шестерен двигателя.

Полезный совет

Допускается использование для проворачивания коленчатого вала обычного ключа размером 38 мм, тем не менее, применение специального инструмента значительно облегчает выполнение данной операции.

Затем осуществляется контроль положения метки на звездочке распредвала. Она должна занять положение возле отлива на корпусе блока цилиндров двигателя.

Регулировка проводится согласно последовательности работы двигателя по цилиндрам и, соответственно, открытия/закрытия клапанов. Первыми проверяются величины зазоров у 6 и 8 кулачков распредвала (отсчет проводится от передней крышки двигателя, на которой расположены шкивы валов). Контрольный щуп вставляется между поверхностями кулачка и тарелки толкателя клапана. При соответствии величины зазора нормативной прохождение щупа будет происходить с усилием. В иных случаях его либо будет невозможно вставить, либо он будет проходить относительно легко, что служит признаками того, что требуется произвести регулировку.

Чтобы отрегулировать зазор, необходимо, удерживая контрольный болт ключом на 13мм, ключом на 17мм ослабить контрящую гайку. Затем вращением болта нужно установить требуемую величину зазора и затянуть контрящую гайку. После этого нужно еще раз проконтролировать значение зазора.

Последующий порядок выполнения операции выглядит таким образом: 4 и 7, 1 и 3, 5 и 2 (по номерам кулачков). Коленвал последовательно проворачивается на 180° специальным приспособлением (на 180°, 360° и 540° соответственно, относительно начального положения).

После контроля зазоров всех клапанов нужно снова проверить совмещение меток механизма газораспределения, а также произвести монтаж предварительно снятых деталей в обратном порядке — поставить на место защитную крышку (при этом желательно установить новую прокладку; в крайнем случае, проконтролировать состояние старой) и корпус фильтрующего элемента.

Регулировка клапанов ваз 2107 инжектор

Отличие процесса для инжекторной топливной системы состоит в ином нахождении контрольных отметок начального положения коленвала двигателя. Одна из них нанесена на шкив привода ремня генератора. Она должна совпасть с выступом на корпусе крышки. Другая, как и в предыдущем случае, находится на шестерне распредвала и должна соответствовать отливу на корпусе. В остальном регулировка клапанов ваз 2107 инжектор своими руками осуществляется в той же последовательности, что и для карбюраторной системы питания.
При правильно проведенной операции исчезнут посторонние шумы, улучшатся показатели приемистости и расхода топлива. Таким образом, обладая минимальными слесарными навыками, можно самостоятельно улучшить эксплуатационные характеристики автомобиля и предотвратить возникновение серьезных поломок.

Ниже вы можете просмотреть видео о том, как отрегулировать зазоры клапанов ваз 2107 своими руками.

100-avto.ru

Порядок регулировки клапанов ваз 2107 (инжектора и карбюратора) своими руками + видео

Периодическая либо внеочередная регулировка клапанов ВАЗ 2107 делается с целью оптимизации работы газораспределительного механизма (ГРМ) автомобиля, чтобы топливо подавалось в цилиндры вовремя и в полном объеме, а выхлопные газы удалялись. Операция довольно проста и доступна любому хозяину «семерки», если предварительно изучить и разобраться, как отрегулировать клапана на ВАЗ 2107.

В чем смысл процедуры

В более современных авто не нужно регулировать ГРМ, поскольку там вопрос решается с помощью гидравлических компенсаторов. В классических моделях Жигулей, в том числе ВАЗ 2107, настройки клапанов надо делать вручную. Смысл операции состоит в том, чтобы обеспечить прилегание рабочей части нажимного рычага к шейке распределительного вала в рабочем режиме при температуре мотора 90°. Но следует учесть, что при нагреве металлические детали немного увеличиваются в размерах. Поэтому после регулировки клапанов ВАЗ 2107, когда двигатель в холодном состоянии, величина теплового зазора должна равняться 0.15 мм.

Если величина просвета отличается в какую-либо сторону, это приводит к следующим результатам:

1. Зазор слишком большой. Когда кулачок распредвала набегает на рычаг, то его хода оказывается недостаточно, чтобы открыть клапан полностью. В цилиндр попадает меньше топливной смеси, мощность двигателя снижается, а из-под клапанной крышки идет характерный шум в виде цокающих звуков.
2. Большой зазор в тракте выпуска отработанных газов. Их часть проникает в картер, а оттуда — обратно в топливный тракт через сапун, мотор начинает «задыхаться». Звуковое сопровождение — аналогичное цоканье.
3. Рычаг «зажат» настолько, что зазора нет вовсе. При тепловом расширении металла во время работы нажатие происходит постоянно, и клапан всегда приоткрыт. Цилиндр теряет герметичность, снижается компрессия, и он работает с перебоями, отчего мощность агрегата падает сразу на 1/4. Неисправность коварна, поскольку не издает шума.

Отсюда вывод, что регулировка клапанов ВАЗ 2107 должна выполняться по следующим признакам:

• падение мощности силового агрегата, сопровождаемое характерным звуком либо отказом 1-2 цилиндров из-за отсутствия компрессии;
• после выполнения ремонтных работ, в процессе которых снимался распредвал;
• по истечении 25 тыс. км пробега делается профилактическая проверка и регулировка клапанов 2107.

Подготовительный этап

Перед регулировкой, выполняемой своими руками, важно полностью остудить двигатель. Для работы понадобятся следующие инструменты и приспособления:

• накидной ключ размером 38 мм — для вращения коленчатого вала;
• отвертки;
• пассатижи;
• стандартный набор головок;
• свечной ключ;
• настройка выполняется с помощью ключей рожковых (13 и 17 мм) и широкого щупа 0.15 мм.

Чтобы самостоятельно отрегулировать зазоры на двигателе ВАЗ 2107 карбюратор, необходимо снять корпус воздушного фильтра, предварительно отсоединив от него все патрубки. Затем открутить трос воздушной заслонки карбюратора и демонтировать тяги, подключенные к педали газа. Клапанная крышка снимается после откручивания 10 гаек, прижимающих ее к головке цилиндров.

Регулировка клапанов ВАЗ 2107 инжектор отличается от карбюраторной модели только порядком разборки. Здесь добраться до крышки и храповика коленвала мешают тросик газа, 2 вакуумных шланги и патрубок сапуна. Также придется демонтировать воздушный патрубок, идущий от фильтра к дроссельной заслонке.

Чтобы в процессе работы вращать коленчатый вал было легче, рекомендуется перед настройкой выкрутить свечи зажигания.

Порядок выполнения работы

Существует определенная схема, согласно которой можно правильно отрегулировать газораспределение ВАЗ 2107 своими руками. Она заключается в настройке зазоров определенных клапанов при различных положениях коленвала, поворачиваемого на угол 180°. Порядок регулировки клапанов ВАЗ «семерки» выглядит следующим образом:

1. Вращением коленчатого вала метку на его шкиве установить напротив выступа, сделанного на блоке цилиндров. При этом круглая метка на шестерне распределительного вала становится в самом верхнем положении, а поршень в 4 цилиндре уходит в верхнюю мертвую точку.
2. Вставить щуп для проверки в зазор 6 и 8 клапанов, он должен двигаться там с усилием. При необходимости зазор откорректировать. Отсчет ведется аналогично номерам цилиндров — от радиатора.
3. Повернуть коленвал по часовой стрелке на 180° и настроить клапаны № 4 и 7, таким же образом вставляя щуп в зазор между шейкой распредвала и рычагом. При повороте удобно ориентироваться по шестеренке вала распределительного: метка на ней повернется на 90°.
4. При следующем повороте на 180° отрегулировать клапаны № 1 и 3.
5. Последний поворот на 180° — клапаны № 5 и 2.

Корректировка зазора производится поворотом опорного болта ключом на 13 мм, только предварительно нужно ослабить гайку-фиксатор размером 17 мм. Убедившись, что щуп двигается с некоторым усилием, снова затяните гайку и продолжайте регулировку в том порядке, который предписывает схема. Затягивая гайку, учтите такой нюанс: опорный болт поворачивается следом за ней и зазор уменьшается. Чтобы этого избежать, необходимо при затяжке придерживать этот болт ключом.

Закончив настройку, соберите двигатель и прочие элементы в обратном порядке и запустите его. О том, что величина зазоров не превышает 0.15 мм, должно свидетельствовать отсутствие шумов из-под клапанной крышки. Убедиться в том, что клапана не зажаты, можно проверкой компрессии во всех цилиндрах.

Одновременно с выполнением регулировок, пока снята крышка мотора, рекомендуется обследовать цепь и сопутствующие элементы на предмет износа накладок. Ослабленную цепь следует натянуть с помощью плунжерного механизма, вмонтированного в блок цилиндров справа от выпускного коллектора.

Не забудьте проверить состояние прокладки клапанной крышки и при необходимости замените ее.

korchim.ru
