Развал-схождение своими руками: пошаговая инструкция

Развал-схождение своими руками возможно отрегулировать с помощью простых подручных средств. Данная статья посвящена тому, как сделать сход-развал своими руками, какие трудности наиболее часто встречаются при регулировании.

Неправильная регулировка развала-схождения своими руками может повлечь, к примеру, ускорение износа шин либо уклонение в правую либо в левую сторону автомобиля во время езды по прямой. Но вполне возможно в домашних условиях сделать развал-схождение правильно.

Развал-схождение: что это

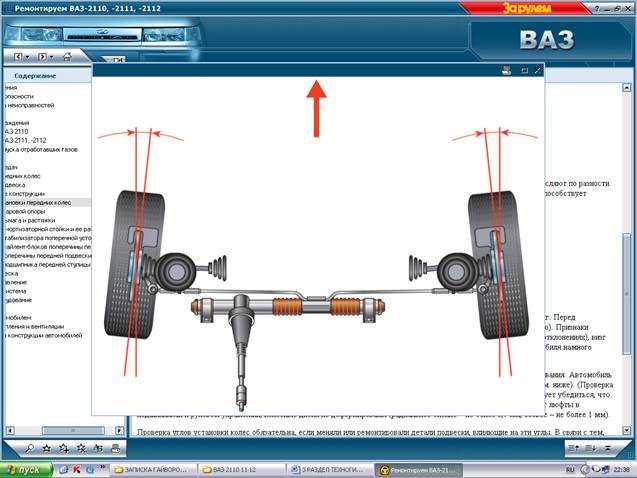

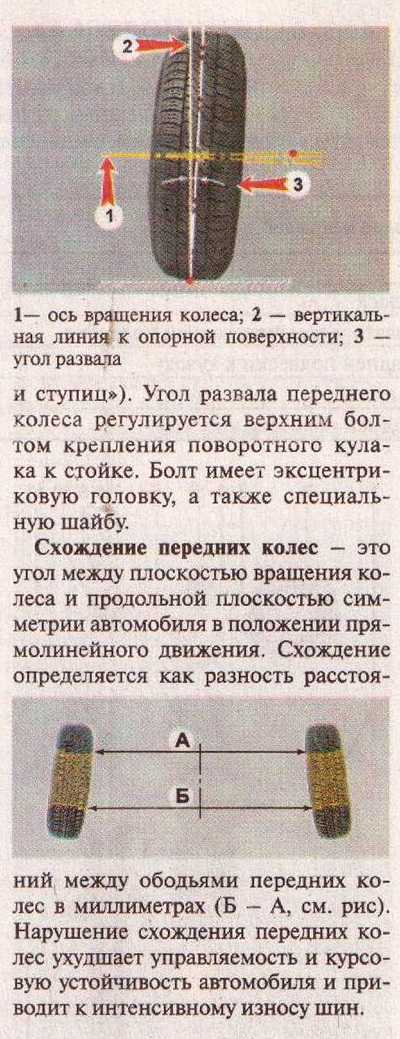

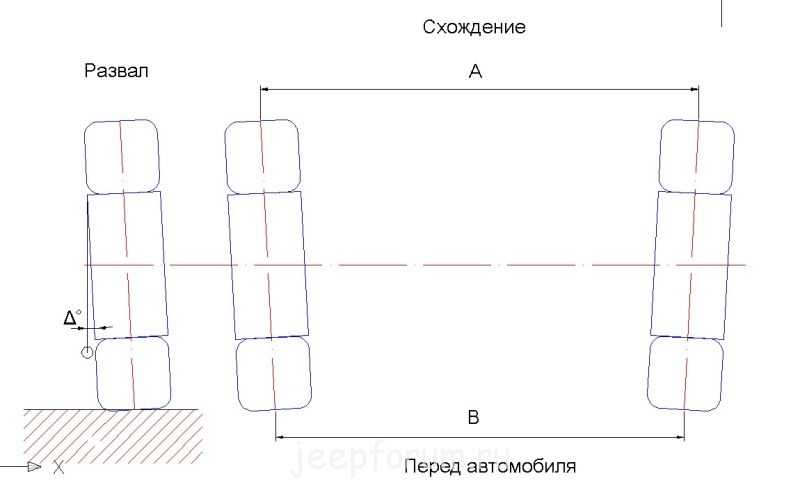

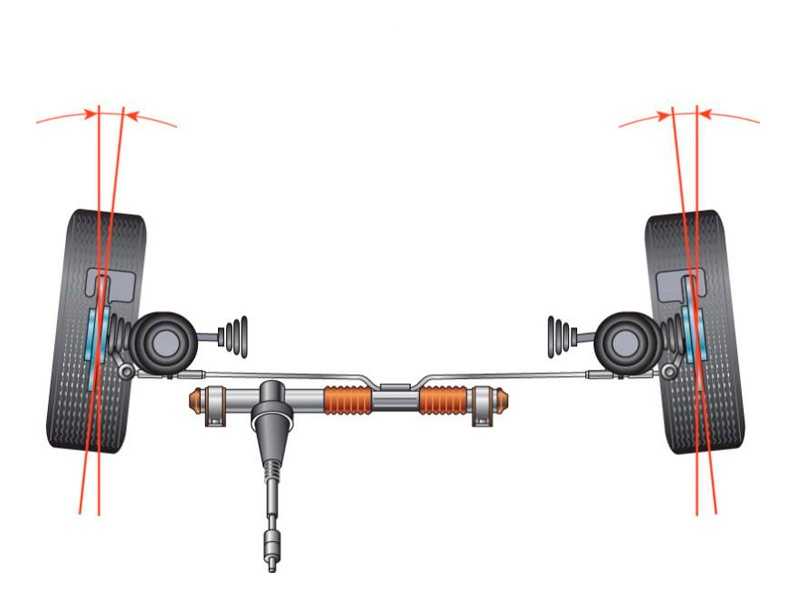

Развалом называется угол, который образуют вертикаль и плоскость колеса. Посредством правильного развала обеспечивается плотный контакт между дорогой и шиной.

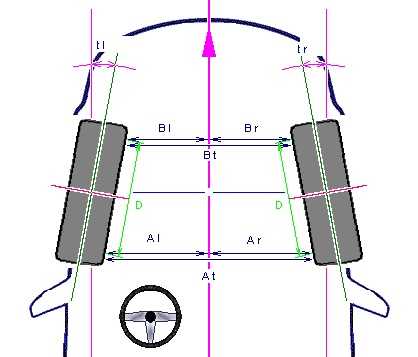

Схождением же называют угол, образуемый плоскостью колёсного вращения и направлением движения авто. Он определяет стойкость авто во время поворотов, а также интенсивность износа покрышек.

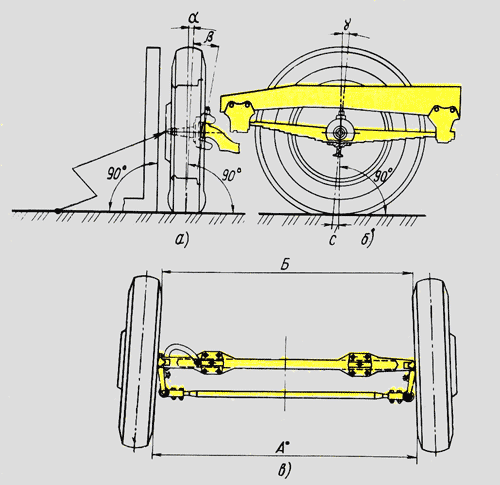

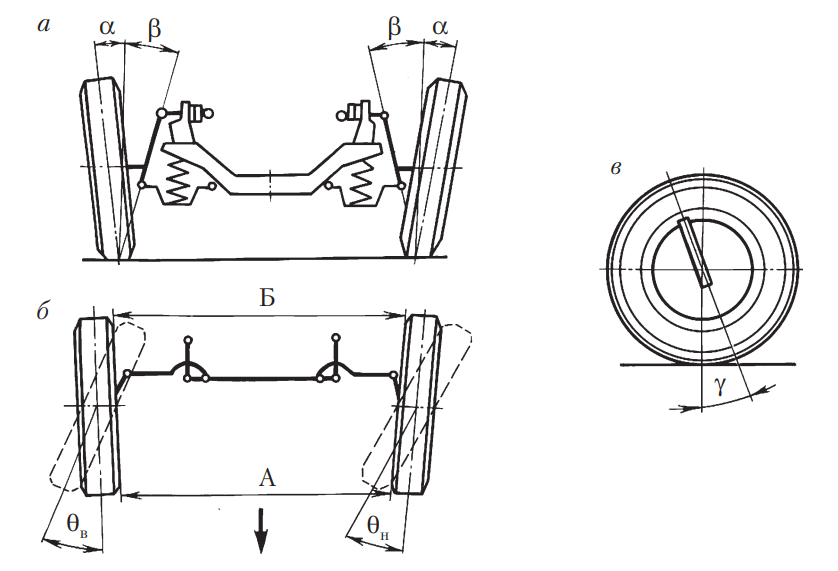

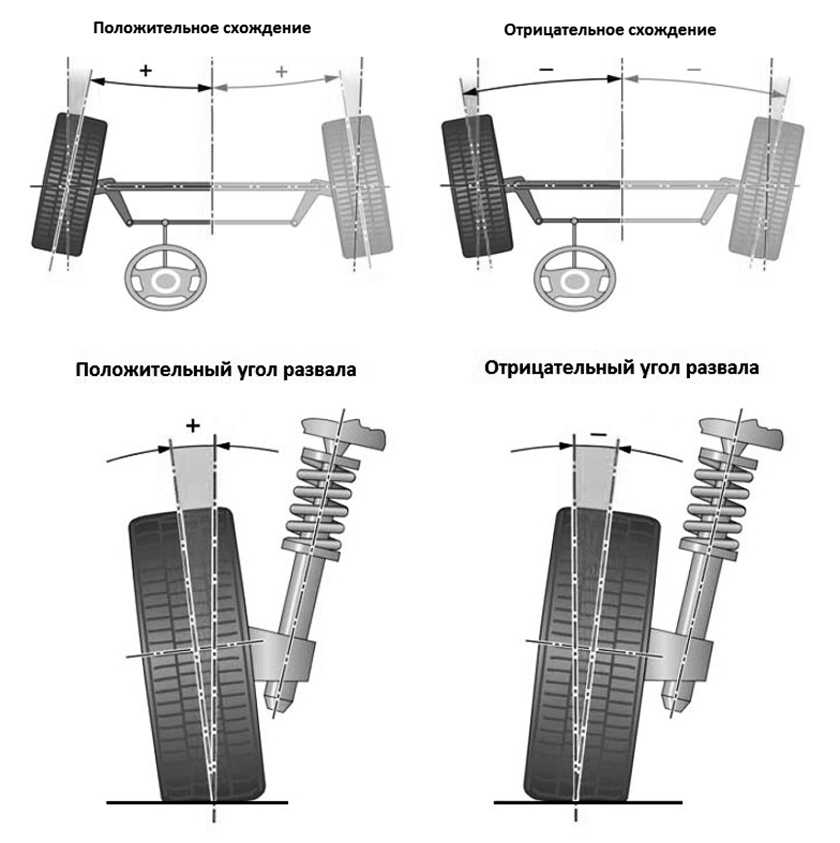

Отрицательные и положительные углы развала и схождения

Когда выполнять развал-схождение колёс

Регулировка развала-схождения должна осуществляться дважды ежегодно, в моменты сезонной замены шин.

В течение этого времени можно многократно попасть в яму либо наехать на бордюр, что приводит к расшатыванию ходовой и к изменению углов.

Вовремя проведённая регулировка обходится гораздо более дёшево по сравнению с новыми шинами. Автомобилисты в СССР делали это, не применяя какие-либо стенды и компьютеры, используя гаечные ключи, штангенциркуль, отвес и нить.

Как сделать развал-схождение в домашних условиях

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Диагностика ходовой системы автомобиля

Имеют значение 3 фактора, в значительной мере определяющие углы установки автомобильных колёс:

• Состояние ходовой.
• Давление внутри покрышек.
• Загруженность авто.

До регулировки развала-схождения необходимо проверять давление внутри шин, чтобы удостовериться в том, что багажник пуст. Во избежание лишних работ по регулированию развала-схождения по окончании ремонта ходовой нужно (перед тем, как разбирать подвеску) отметить каждое разъединяемое соединение.

Желательно для этого использовать зубило, керн либо краску. Нужно ещё посчитать количество оборотов, происходящих во время выворачивания из рулевых тяг наконечников.

Сход-развал своими руками

Последовательность действий определяется конструкцией подвески и системы рулевого управления. Чаще всего нынешние авто оснащены передней подвеской МакФерсон, а также рулевым управлением реечного типа.

Данный вариант требует первоочередного рассмотрения. Как сделать сход-развал своими руками – пошаговая инструкция:

• Установить автомобиль на специальную яму с обеспечением для себя беспрепятственного доступа к рулевым тягам. Во время работы важно придерживаться норм безопасности, а также учитывать, что неоднократно потребуется вылезти из ямы, а затем спуститься в неё снова.
• Убедиться, что каждая часть ходовой совершенно исправна. При обнаружении неисправных рычагов, тяг, сайлентблоков, шаровых опор первоначально требуется их замена. Иначе Вы только зря потеряете силы и время.
• Проверить и выравнять давление в каждой автомобильной покрышке. Убедиться, что диски колёс являются целыми, а шины имеют одинаковую размерность.
• Отпереть замок колонки руля и повернуть каждое колесо из одной крайней позиции в другую. Затем установить эти колёса в центральное положение. Это нужно для того, чтобы поставить каждый компонент на своё место.
• Найти и отметить среднюю точку посредством измерения дистанции от одной шаровой опоры до другой и деления её на 2.

• Сделать замеры колёс на внутренней стороне. Измерять нужно не шины, а диски. Вначале следует определить дистанцию от одной передней кромки до другой, затем — от одной задней кромки до другой. Полученная разница позволяет вычислить угол развала. Затем он сверяется с той информацией, которую содержит техническая спецификация.

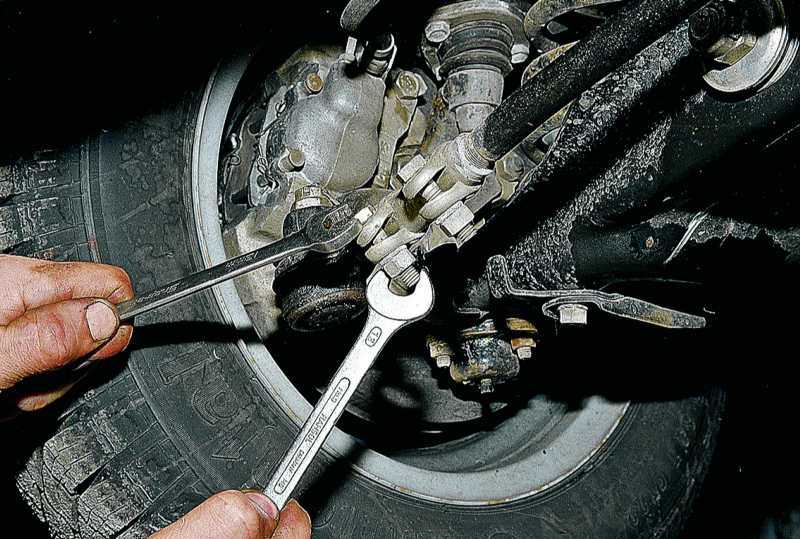

• В случае нарушения параметра нужно ослабить контргайки рулевых тяг, затем, покрутив муфты соединения, отрегулировать их. Необходимо, чтобы угол установки правого колеса совпадал с углом установки левого. Подтверждение этого возможно при проведении замеров от точки посредине до каждой из сторон и выполнения повторных вычислений. Затем следует затянуть контргайки.
• Если требуются проверка и регулировка развала, сделать замеры понадобится на внешних поверхностях дисков, так как внутри бывают препятствия в виде конструктивных частей авто. С этой целью следует взять отвес или большой треугольник с предварительным построением перпендикуляра к колёсной оси.
• Замеряется и высчитывается разница между краями колёсного диска — нижним и верхним. На основании результата вычисляется угол.

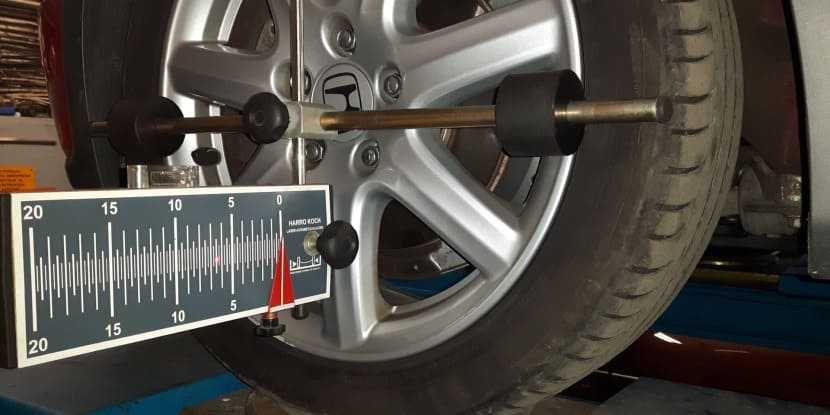

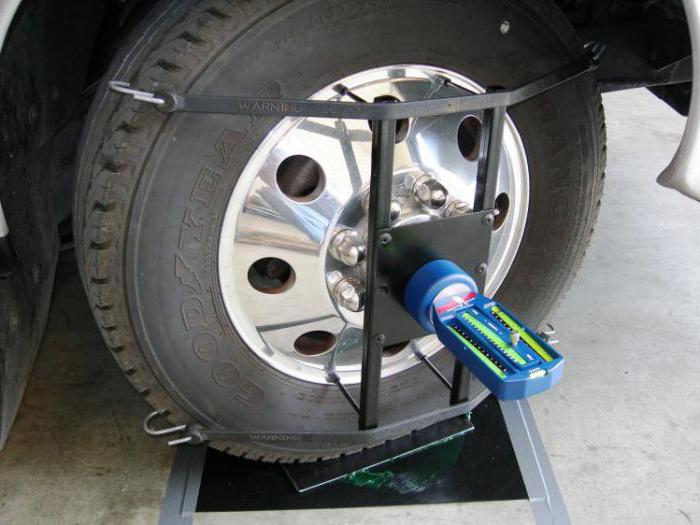

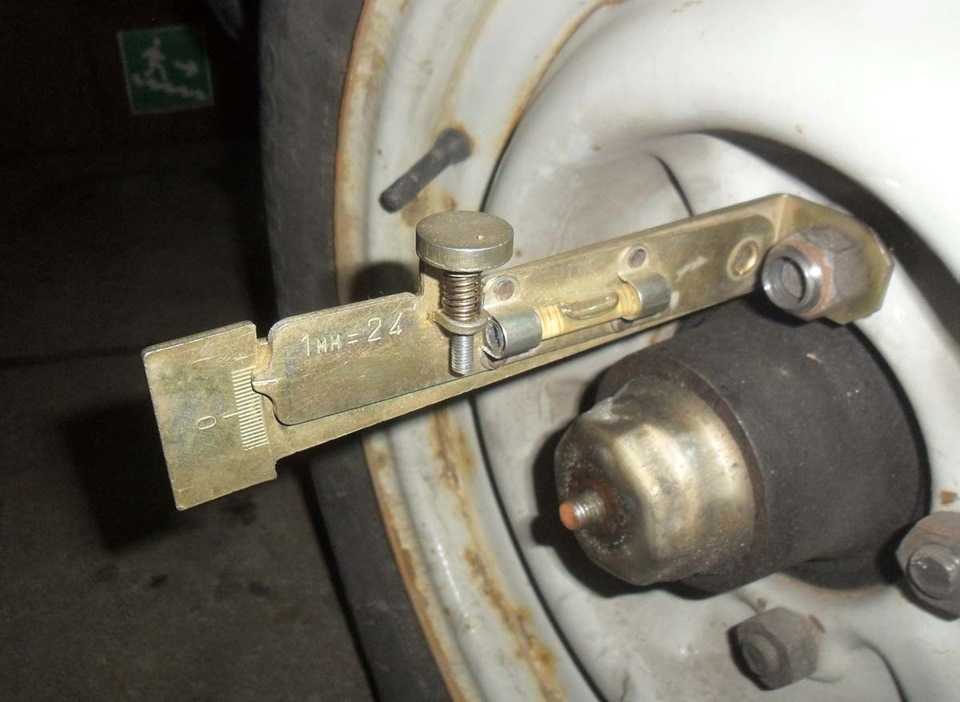

• Самыми популярными видами устройств для регулирования развала-схождения являются вращающиеся эксцентрики и подкладные пластины.

Путём вращения эксцентриков либо вставки пластин следует добиться нужных параметров. Чтобы обеспечить беспрепятственный доступ к эксцентрикам и пластинам, часто приходится колёса снимать, и после замеров устанавливать снова.

Рекомендации

Вышеперечисленное касается и тех машин, которые имеют подвески других типов. При разных особенностях конструкции отдельных составляющих бывают и значительные различия:

• Авто, в которых отсутствует реечный привод, а его функцию выполняют рулевая трапеция и редуктор, подразумевают особое внимание ко втулкам и к маятниковому шарниру. От износа этих деталей зависит регулировка. Выявление его возможно исключительно тогда, когда элементы находятся в определённом положении.
• У автомобилей, имеющих шкворневую подвеску, во время регулирования развала-схождения с помощью эксцентрика происходят изменения и в кастере, который потребуется контролировать.
• В ряде моделей авто регулируется развал-схождение колёс и спереди, и сзади. В большей части случаев данный фактор изменяется посредством вращения муфты соединения, которая устанавливается на поперечную тягу.
• В полноприводном автомобиле с передним неразрезным мостом регулирование развала-схождения вообще не предусмотрено.

После того, как завершена регулировка, следует подумать, какие диски для колёс предпочесть. Они могут быть литыми либо штампованными. Первые существенно уменьшают нагрузку, которую испытывает подвеска, вторые являются более практичными.

Как самостоятельно сделать сход-развал колес

Регулируем схождение/развал колес в гараже своими силами

Материал носит ознакомительный характер и не является инструкцией к действию.



Автомобилисты знают лично, что автомобиль — это бездонная дыра жадно поглощающая кровно заработанные деньги автовладельцев. Как бы владельцы не старались сберечь своего любимого железного коня, а раскошеливаться все-равно приходится. Даже если не ездить на машине вообще. Как минимум, транспортный налог да и страховочку будьте добры оплатите.



Для опытных граждан (владельцев машин) съевших пуд соли со своим железным конем тоже не будет секретом, что благодаря «прямым рукам» и светлой голове можно неплохо на этом сэкономить, по крайней мере на ремонте или текущем обслуживании машины. Например, наши дедушки и отцы во времена всеобщей экономии легко обходились без дорогостоящих автосервисов предпочитая обслуживать автомобили (у кого они были) своими силами.



И такая мини-ремонтная операция, как выставление схождения/развала колес для них была не сложнее чем выправить ту же восьмерку на велосипедном колесе.



Прежде чем приступить к описанию реальных выставлений правильной соосности колес автомобиля, а также углов установки колес, стоит сначала пробежаться по основным терминам неразрывно связанным с выведением градусов в регламентные показатели:



СХОЖДЕНИЕ КОЛЕС

По-простому говоря, схождением колес называют отношение их плоскости вращения к продольной оси автомобиля.

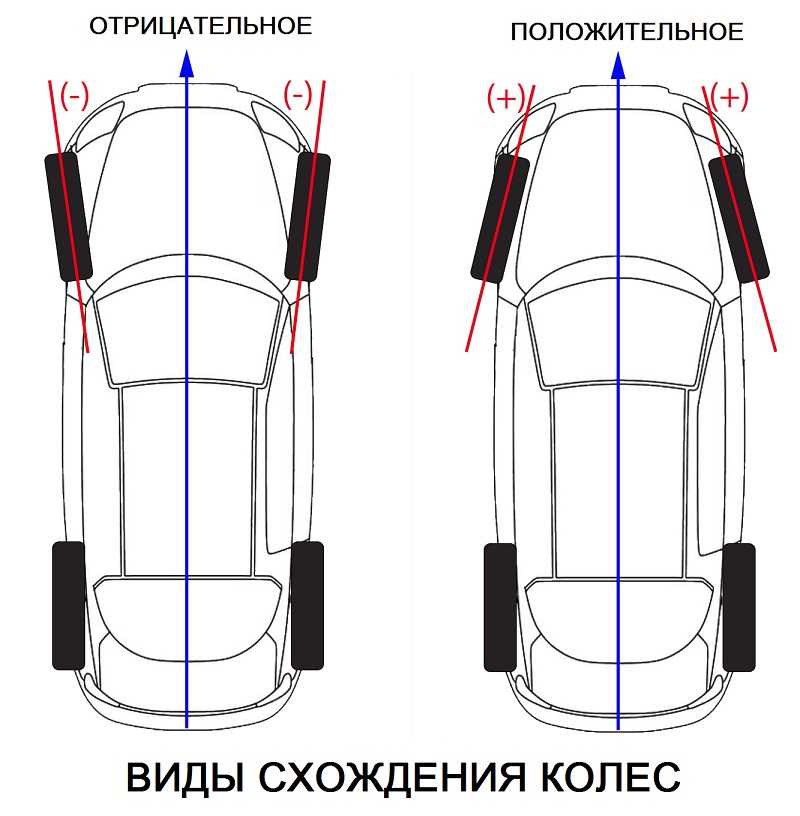

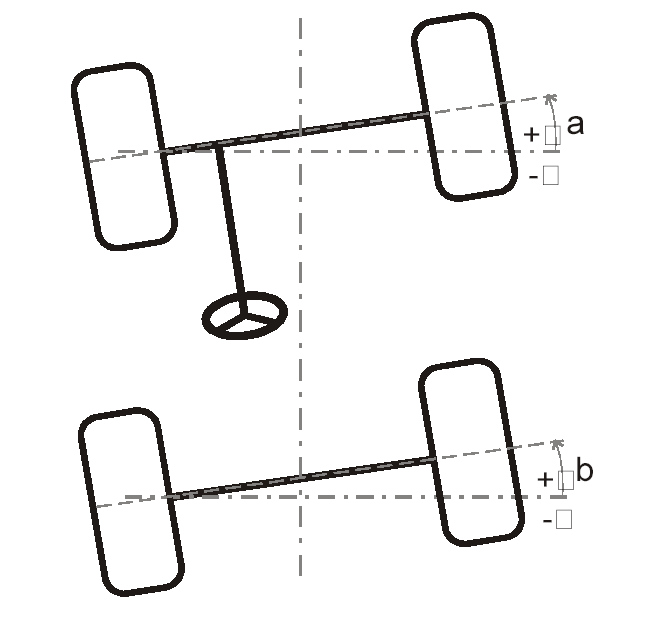

Если посмотреть на колеса сверху можно будет легко понять, какое схождение у них- положительное или отрицательное.



Положительное — это когда передние кромки колес расположены ближе друг к другу, они образуют конус направленный к передней части автомобиля.



Отрицательный — это когда передние кромки колес расположены на большем удалении друг от друга, чем кромки задних колес, а сам конус направлен в противоположенную сторону.



Схождение измеряют в градусах/минутах или в миллиметрах.



При неправильном схождении автомобиль будет уводиться от прямолинейной траектории движения и его постоянно будет необходимо корректировать рулем. Неудобно и вообще это опасно. Так ездить нельзя.



РАЗВАЛ КОЛЕС

Этот термин подразумевает относительный градус (угол) плоскости вращения колеса к вертикальной его плоскости.

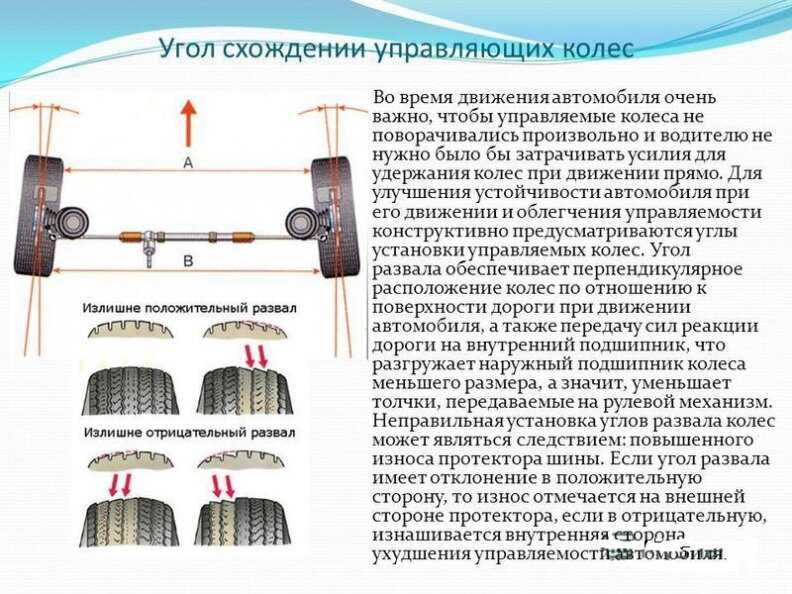

Положительный угол развала означает, что верхняя часть колеса и шины наклонены наружу.



Отрицательный, все наоборот, в вертикальной плоскости верхняя часть колес и шин смотрит во-внутрь.



Как правило, колесам требуется задать 1 — 1,5 градуса негативного развала, чтобы пятно контакта шины в повороте оставалось параллельно земле. Сделаете больше и у вас начнет поджираться внутренняя сторона шин.



Усугубляется это положение с увеличением завала колес относительно вертикали. Возможно вы друзья видели такие тюнингованные автомобили в Японии, у них колеса стоят в таких нелепых косолапых позах, что совсем непонятно, как они вообще ездят:

Так делать нельзя.



КАСТЕР

Это продольный угол наклона оси поворота колеса. Он определяется выбегом колеса вдоль собственной оси. Как правило им является угол между вертикалью и наклоном амортизационной стойки в сборе.



Позитивный (положительный) кастер — это когда передняя подвеска «наклонена назад», что дает устойчивость автомобилю на больших скоростях. Но и здесь следует тоже знать меру и действовать строго с техническими показателями вашей модели автомобиля (изучите фирменную инструкцию в которых указаны углы установки колес). Если завалить стойку больше требуемого, это может повлиять на качество управления в поворотах, естественно в худшую сторону.



Впрочем для большинства автомобилей эту настройку практически никогда не нужно делать, даже если такая возможность заложена самим автопроизводителем.



Рассмотрим пример общего алгоритма действий регулировки схождение/развал



Простой и даже в чем-то примитивный способ выставления углов, он известен с давних времен.



Для работы вам понадобится:

Отвес. Нить с привязанным к ее концу грузиком.

Мелок.

Телескопическая линейка.

Рожковые ключи.



Регулировка схождения колес

Ставим автомобиль на ровную твердую поверхность. Выставляем руль прямо. Мелком наносим метки на левой и правой шине, как можно ближе к бортику шины.



Далее. Откатываем автомобиль вперед, чтобы колеса провернулись на 90 градусов и повторяем замер. Полотно линейки при этом переместится назад. Касаться кузова или элементов подвески линейка не должна.



Если углы в передней части колеса не соответствуют техрегламенту автомобиля, то регулируем схождение при помощи рулевых тяг.



Если спереди покрышки слишком сильно сходятся — Укорачиваем рулевые тяги. Если наоборот, спереди наблюдается более сильное расхождение, то удлиняем на немного рулевые тяги путем (методом) ослабления контргайки тяги, после чего регулируем ее длину самой муфтой.



После завершения работ не забудьте вернуть контргайку на место, в соответствии с инструкцией.



Регулировка развала колес

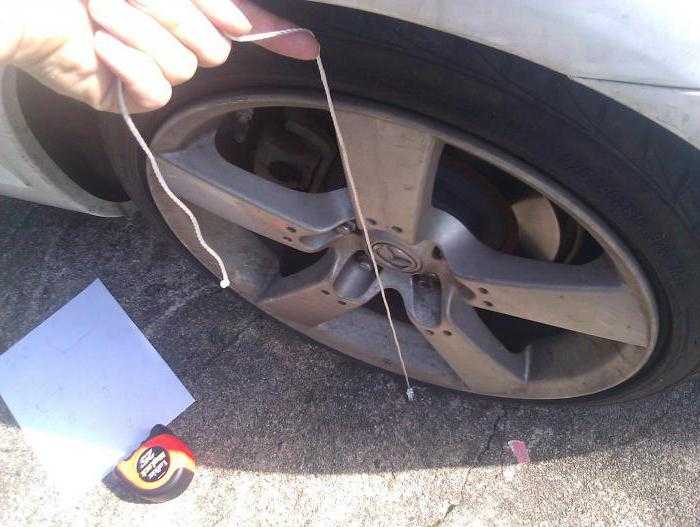

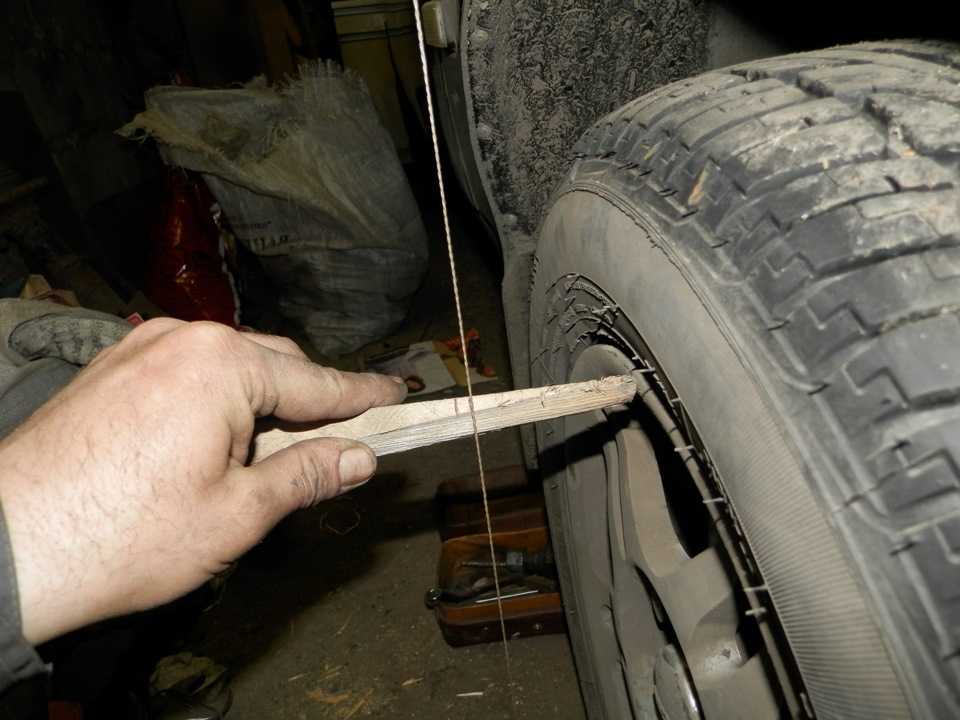

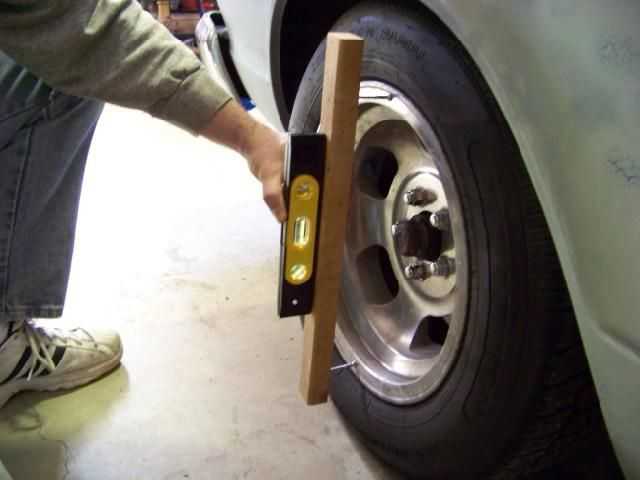

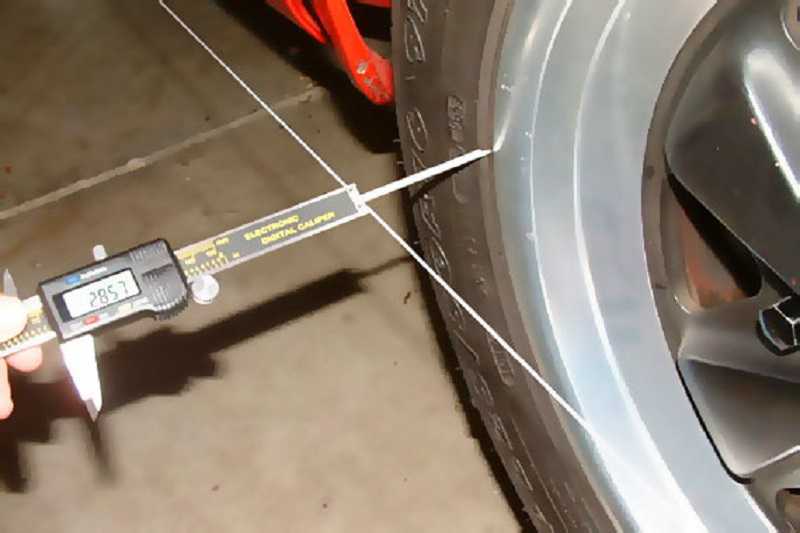

Ставим нить отвеса к центру колесной арки, проводим замер линейкой или штангенциркулем самого расстояния от обода колеса до отвеса (веревка отвеса должна находится в одной плоскости с метками).



Откатываем автомобиль вперед, провернув колесо на 90 градусов. Вновь делаем две метки мелком. Снова проводим измерения.



Проведя замеры по всему диаметру колеса вы узнаете для себя, в какую сторону завалено колесо.



При помощи болта регулировки развала схождения, как указано в инструкции, проводим регулировку.



Домкратим автомобиль. Снимаем колесо.

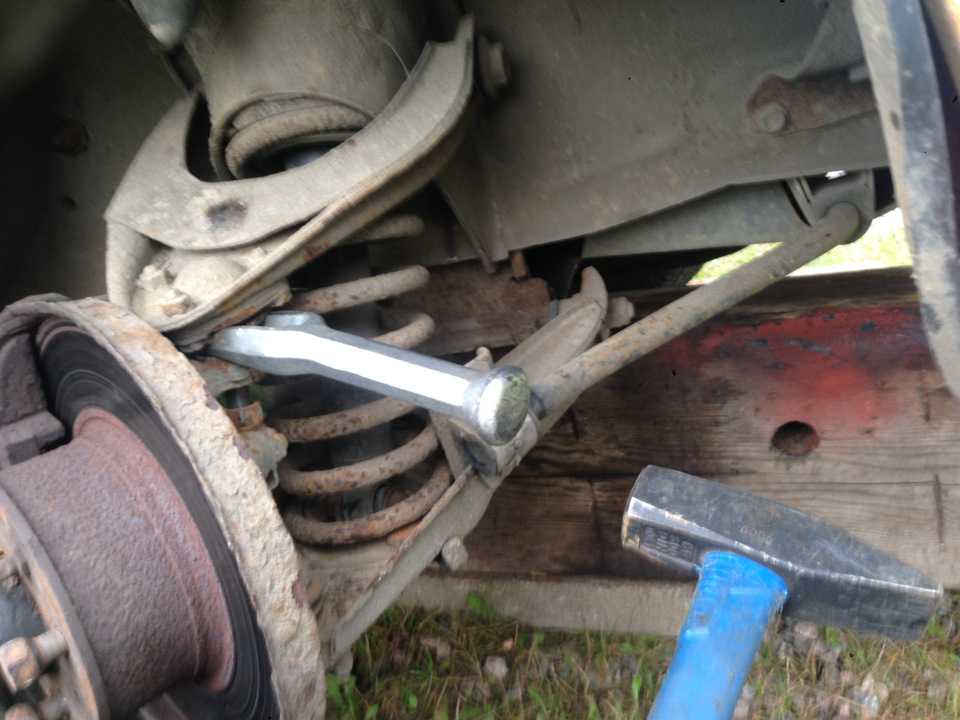

Откручиваем болты соединяющие поворотный кулак и кронштейн амортизационной стойки.



Путем сдвигания поворотного кулака устанавливаем требуемые (необходимые) градусы, ориентируясь на произведенные замеры.



В соответствии с инструкцией закручиваем требуемые крепежные болты.



Смотрите также: Как продиагностировать проблемы в подвеске автомобиля



Обратите свое внимание друзья на момент затяжки болтов, от этого будет зависеть безопасная эксплуатация автомобиля на дороге.

Все о сход развале своими руками

Можно с большой уверенностью утверждать, что среди водителей со стажем и только получившими «водительские права», есть такие, которые слышат об этом первый раз. Для большей части владельцев автомобилей, которые сами не проводят обслуживание и ремонт своих «железных коней», знать об этом не нужно. Для тех, кто любит мастерить и смотрит за своим автомобилем самостоятельно, эта статья может оказаться полезной.

Что понимают под схождением и развалом передних колёс.

Когда развал и схождение колёс на автомобиле установлен правильно, соблюдены все рекомендации завода изготовителя транспортного средства, это обеспечит хорошую устойчивость при движении по любым дорогам. Износ резины будет происходить равномерно по всей площади колеса, управление становиться лёгким и надежным.

Под развалом понимают положение колеса по отношению к дороге. Нормальное положение считается таким, когда наклон верха колеса направлен наружу. Эта величина определена заводом и имеет определённое значение для разных моделей автомобилей. Плохо для автомобиля и для колеса непосредственно, когда наклон его верхней части направлен внутрь. В таком случае о хорошей устойчивости и управляемости приходится забыть, а износ резины сильно ускоряется.

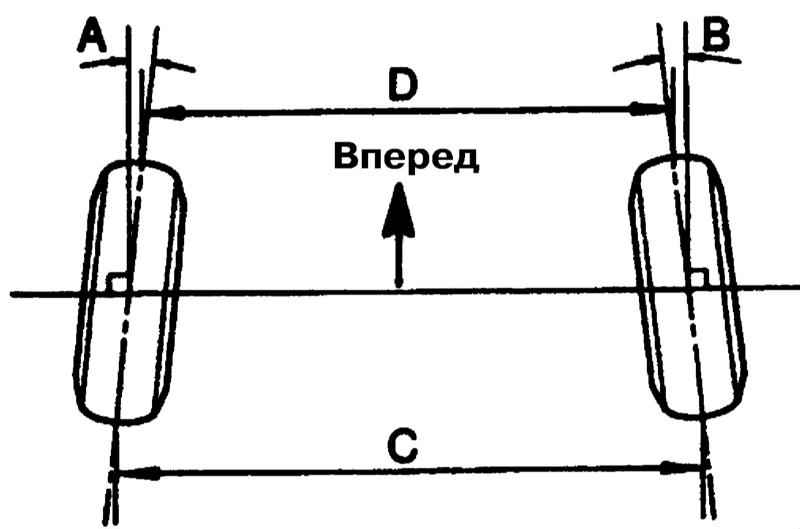

Под схождением понимают расстояние между передними и задними точками дисков передних колёс. Развал колёс измеряется в градусах, а схождение колёс кроме градусов, можно определить с помощью расстояния в миллиметрах.

Когда необходимо проводить проверку развала и схождения.

Различные источники рекомендуют проводить регулировку при пробеге примерно 12-15 тысяч километров, или один раз в год. Иногда бывают случаи, когда приходится выполнять такую операцию досрочно. Причиной этого в большинстве случаев бывает состояние наших дорог. Достаточно один раз «поймать» хорошую выбоину, чтобы потребовалось проводить проверку и регулировку развала и схождения передних колёс.

Если владелец планирует эксплуатировать без особых проблем свой автомобиль длительное время, то экономить на этой операции не стоит. После каждой замены шаровых опор, сайлентблоков, рулевых тяг, амортизаторов необходимо проводить проверку и регулировку развала и схождения колёс.

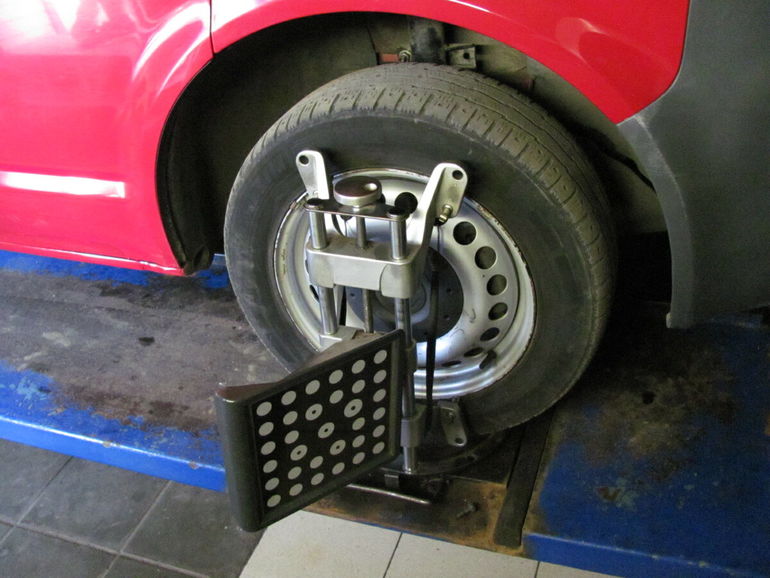

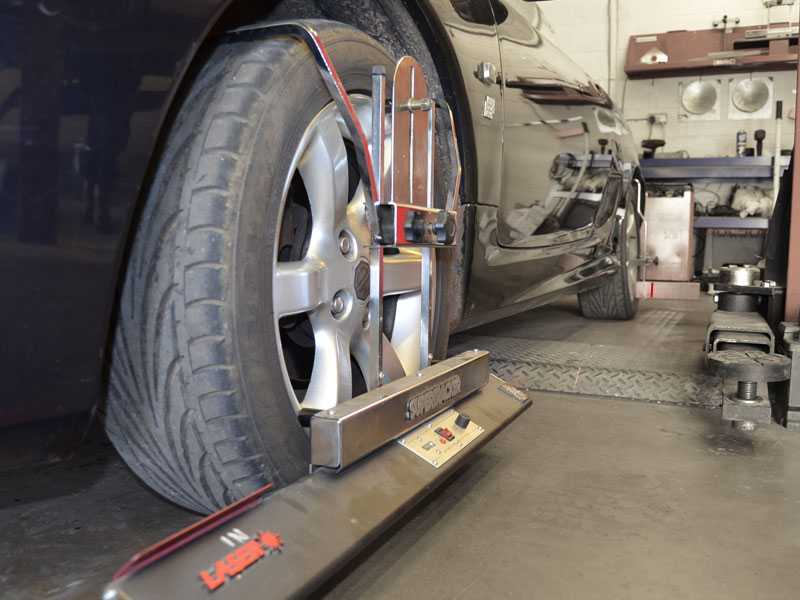

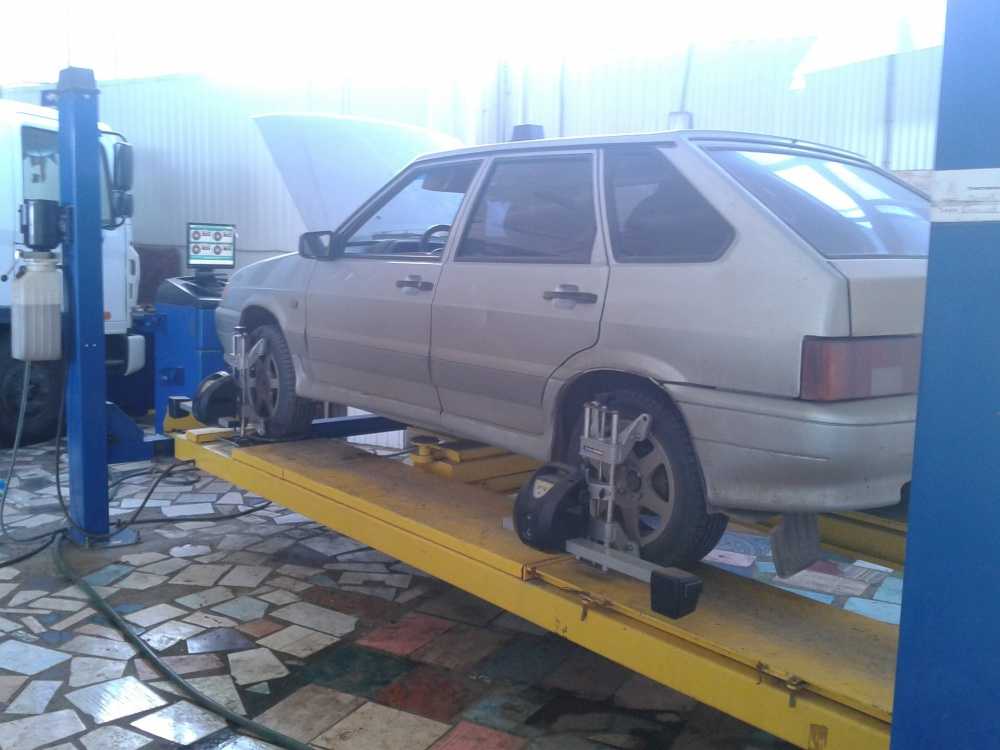

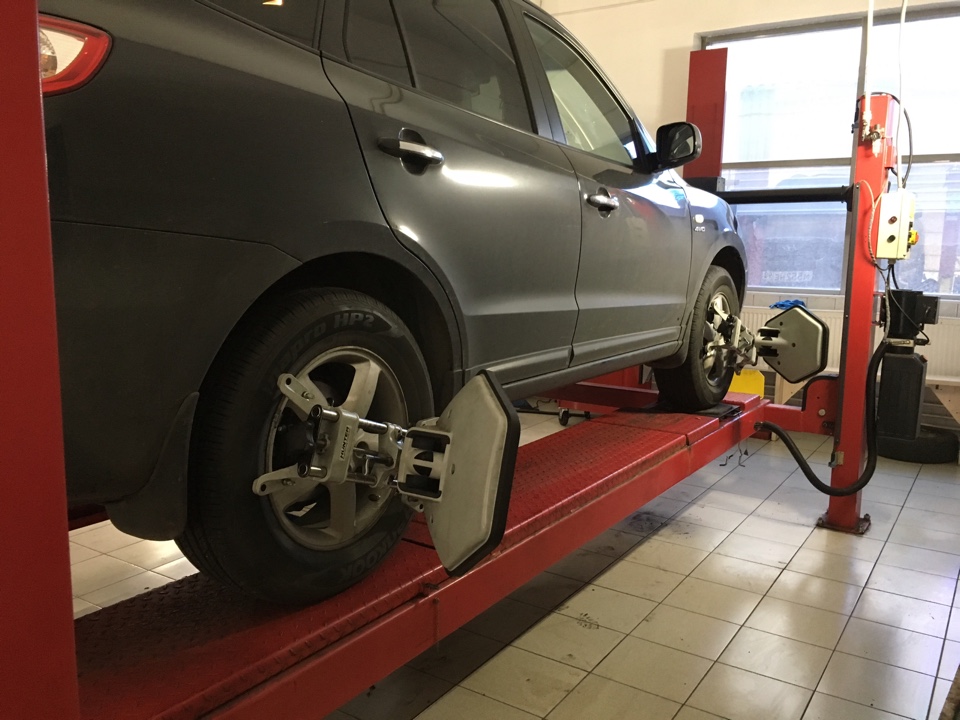

Выполнить эту операцию сегодня достаточно просто. Нужно просто заехать в сервис, который выполняет такую операцию, и специалисты быстро и качественно выполнят эту работу. Но бывают случаи, когда такую работу необходимо выполнить самостоятельно в условиях гаража.

Выполняем развал и схождение самостоятельно.

Не будем повторяться о важности этой операции. Процесс этот важный и отнестись к нему необходимо с полной серьёзностью. Для выполнения её необходим инструмент и приспособления:

• Наличие смотровой ямы.
• Отвес.
• Мел или фломастер.
• Набор ключей.
• Раздвижная линейка со шкалой.

Проведение операции проверки и регулировки развала и схождения для автомобилей с приводом на передние колёса и «классики» имеют некоторые различия.

Для выполнения этой операции в домашних условиях необходимо обеспечить наличие ровной, горизонтальной площадки. Проверку и регулировку проводят в несколько этапов:

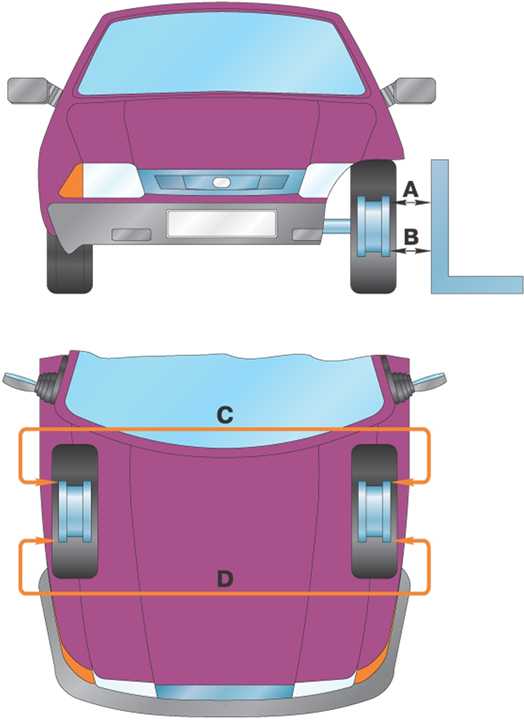

1. Автомобиль устанавливается на площадке таким образом, чтобы передние колёса стояли прямо. На внешней стороне покрышке наносят две метки, одна вверху, а другая снизу.

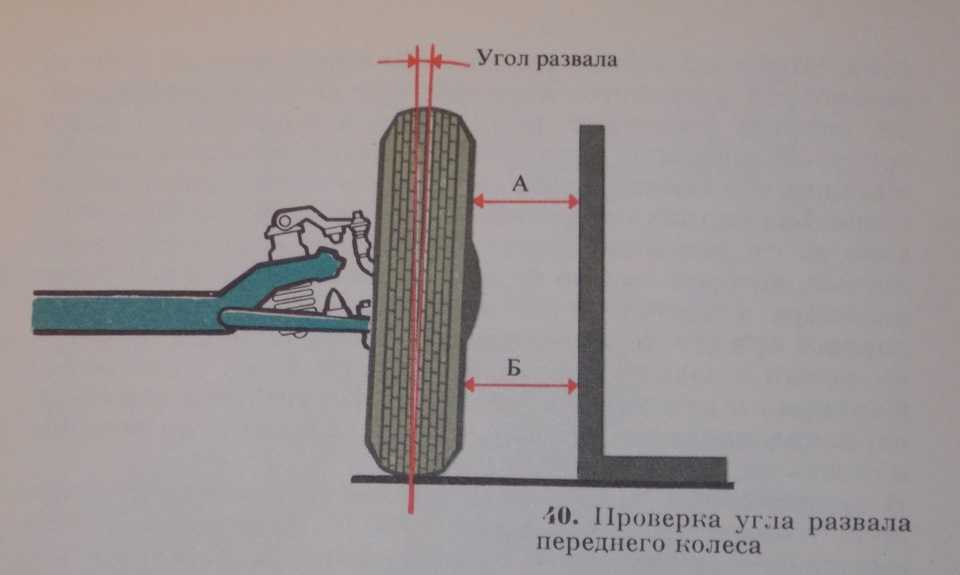

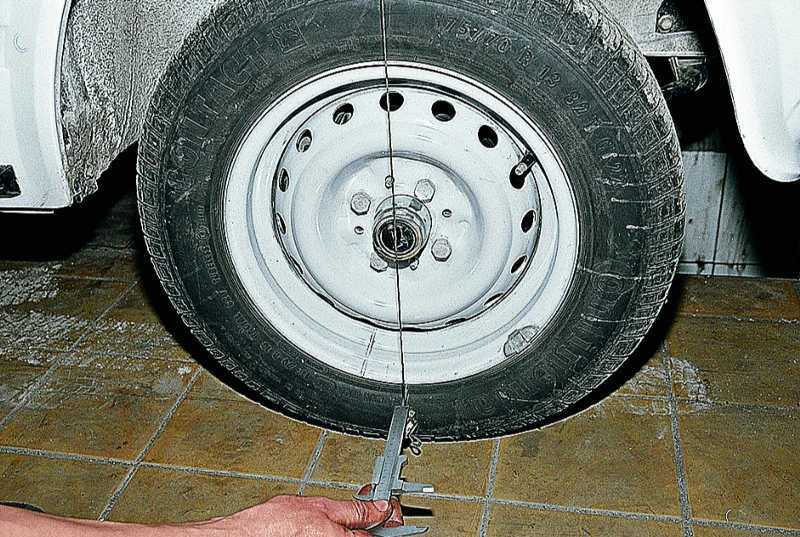

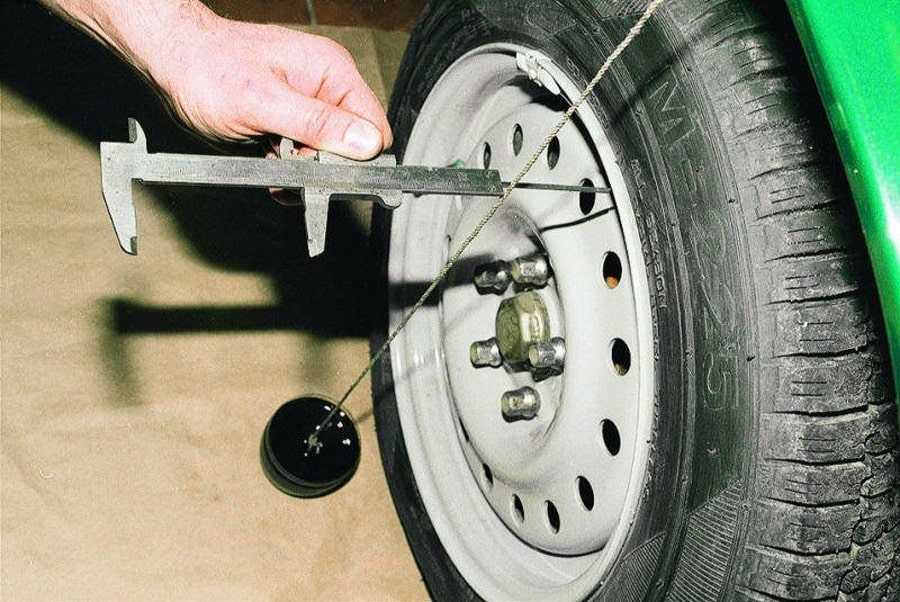

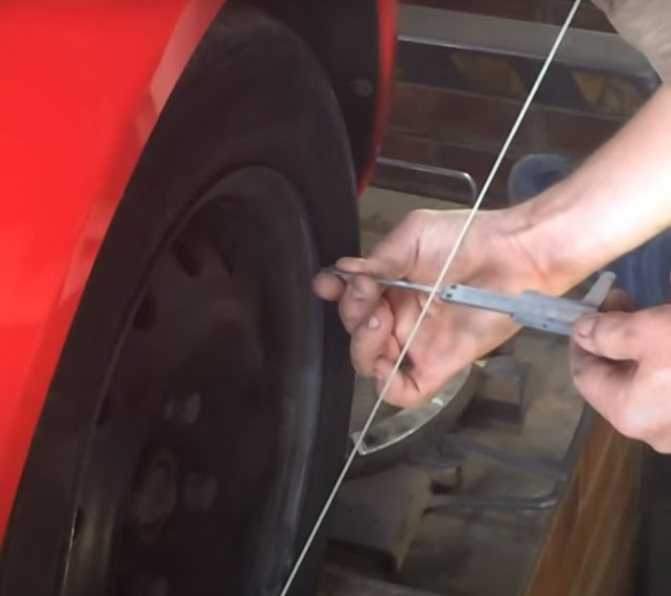

2. Прикладывают отвес к крылу таким образом, чтобы он был в плоскости с нанесёнными метками. Далее штангенциркулем или другим измерительным инструментом измеряют расстояние от шнура до диска колеса возле верхней и нижней метки. Если разница составляет около 3 миллиметров, это нормально.
3. Далее необходимо провернуть колёса, прокатив автомобиль вперёд, чтобы нанесённые метки расположились горизонтально.
4. Снова проводятся замеры от шнура до диска колеса в вертикальной плоскости.
5. Для получения более точных данных замеров, такую операцию необходимо произвести несколько раз.

Разница размеров межу верхней и нижней меткой для автомобилей с передним приводом должна быть не более 1 мм, а для «классики» — 3 мм. Если полученные результаты измерений не вписываются в эти нормы, проводят регулировку. У автомобилей с передним приводом нужный результат получают сдвигом стойки вперёд или назад, а у «классики» добавляют или убирают регулировочные шайбы нижнего рычага передней подвеске. Если «классика» в передней подвеске имеет стойку «Мак Ферсон», для регулировки тоже двигают стойку.

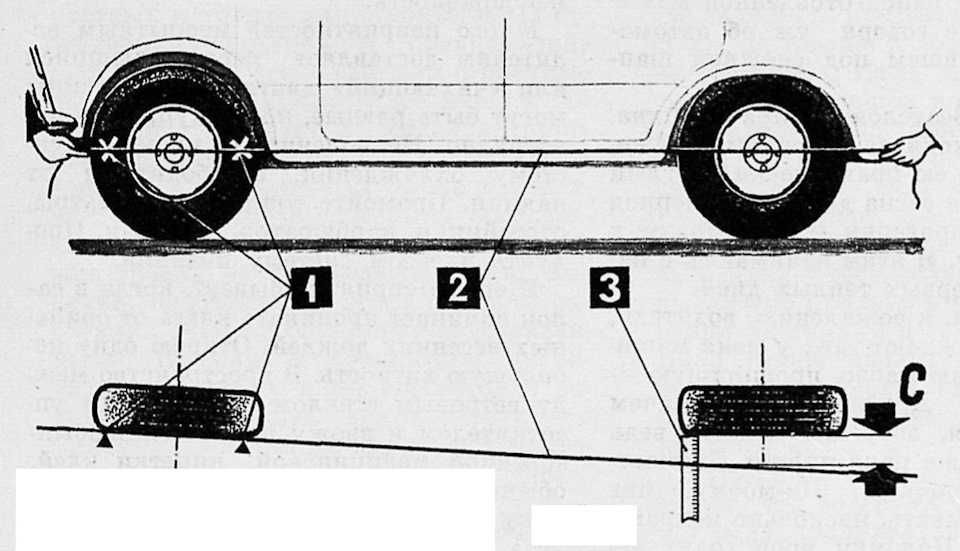

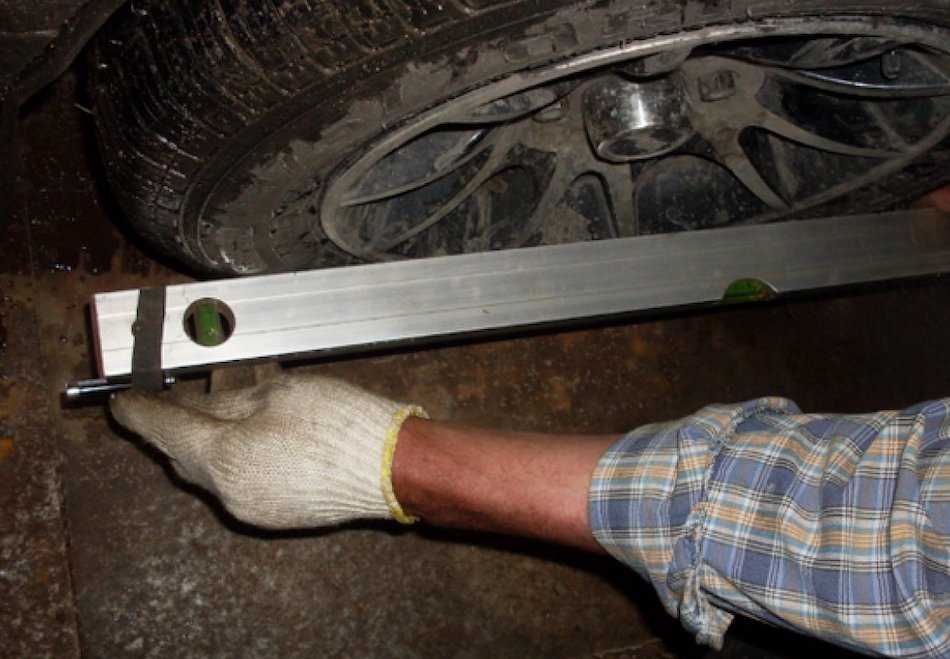

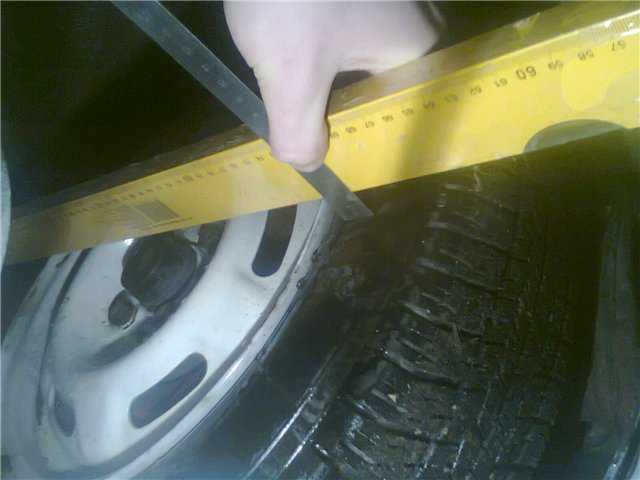

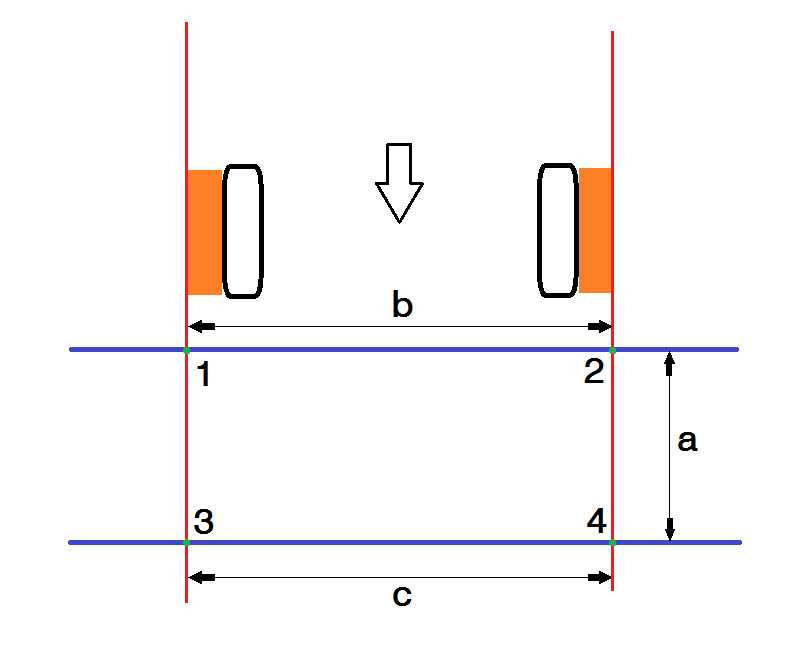

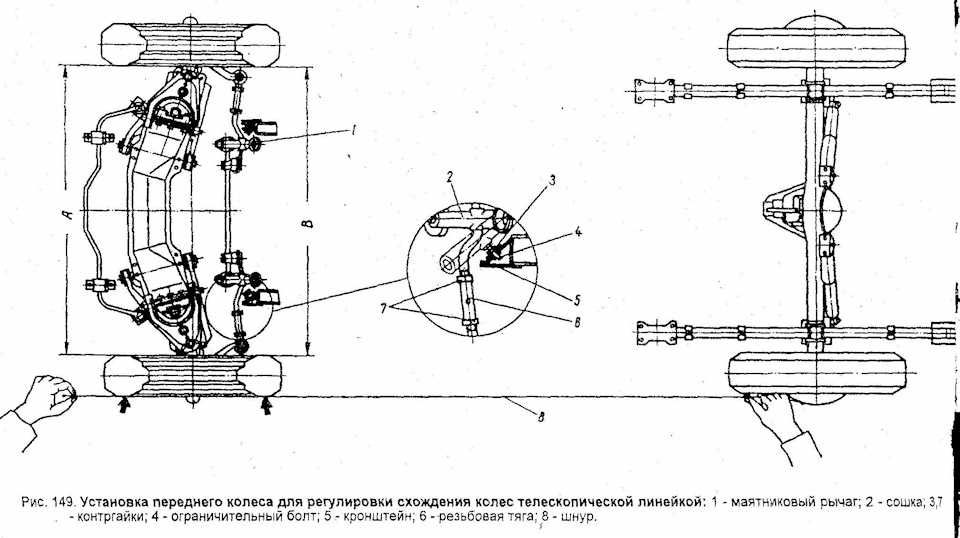

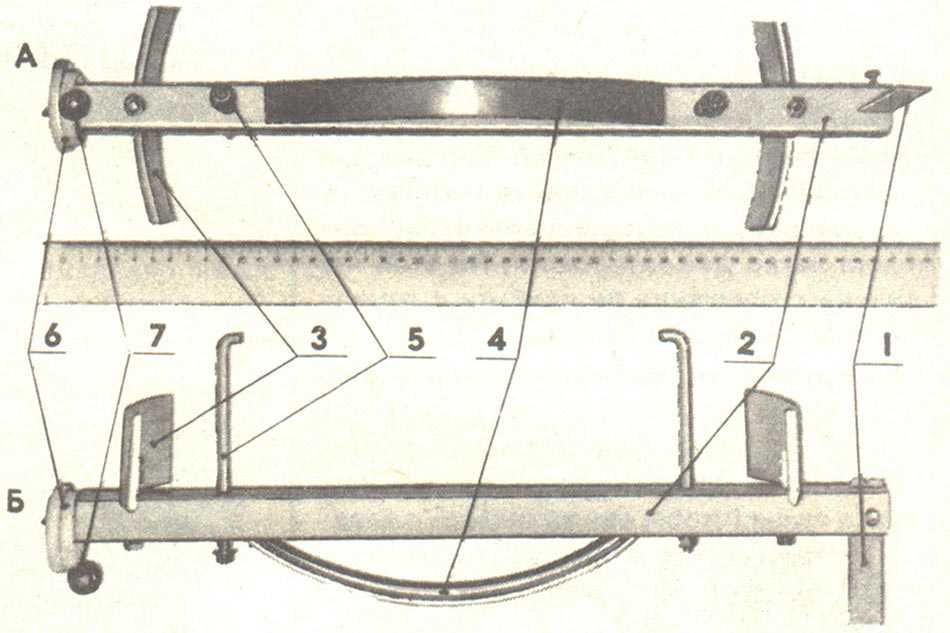

Схождение колёс проверяют с помощью раздвижной линейки. Для этого на внутренней части колёс впереди по ходу автомобиля делают две метки и измеряют расстояние. Далее необходимо перекатить автомобиль таким образом, чтобы метки оказались сзади по ходу автомобиля. Замер, полученный между метками, должен быть больше предыдущего примерно на 1 мм. Этого можно достичь проворачиванием рулевых тяг.

Хочется напомнить, что подобные самостоятельные регулировки, являются временными, поэтому, надолго не откладывайте проверку на специальном оборудовании передней подвески автомобиля.Удачи на дорогах!

Как сделать развал-схождения колес своими руками

Во время движения каждого автомобиля особо значительные нагрузки испытывает его ходовая часть, включающая в себя подвеску и колеса. Чтобы хоть частично снизить нагрузки, а также обеспечить прямолинейное движение машины, колеса устанавливаются под определенными углами. Помимо того имеющиеся углы колес оказывают влияние на устойчивость авто и износ шин.

Развал-схождение колес

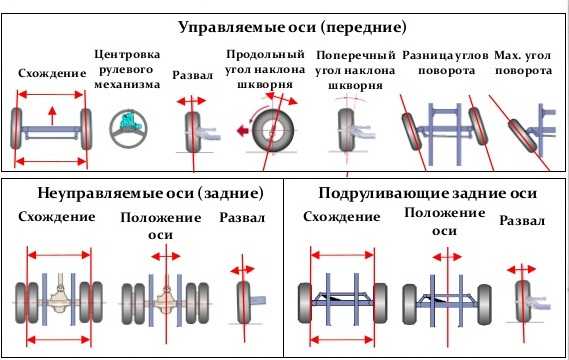

Углов, под которыми устанавливаются колеса, несколько, одним и них является так называемый развал колес, вторым – схождение.

Развал-схождение колес. Что это и для чего?

Развал – это угол отклонения оси колеса от вертикального положения. Развал бывает положительным, когда верх колеса отклонен наружу от центра автомобиля, и отрицательный – когда верх направлен в сторону к центру авто.

Данный угол  нужен для снижения передачи на рулевое управление колебательных движений колеса при движении по неровностям. Также в задачу данного угла входит обеспечение как можно большего пятна контакта протектора ската с поверхностью трассы. Наличие данного угла еще влияет на устойчивость авто при прохождении поворотов.

Развал колес

На авто, у которых не используется подвеска МакФерсона, развал имеет небольшое положительное значение, то есть верх колес отклонен от центра авто. Обычно значение завала маленькое, около 2 градусов.

У подвески МакФерсона данный угол имеет либо нулевое значение, то есть ось колеса имеет строго перпендикулярное положение относительно поверхности дороги, либо же, в некоторых случаях, развал колес у подвески МакФерсона имеет отрицательное значение.

Отрицательные значения угла завала используются также на авто, которые участвуют в соревнованиях по круговому треку.

Следует сказать, что значительной точности при установке данного угла добиться сложно, часто его регулировка производится довольно грубо. В итоге установка угла развала приводит только к тому, что отсутствует повышенный износ шин. Также регулировка развала должна проводиться сразу на обеих колесах, иначе в дальнейшем авто будет уносить в сторону, где установлен меньший угол. Ну и с одной стороны будет значительно быстрее изнашиваться покрышка.

Схождение колес

Перейдем к углу установки колеса, который называется «схождение». Это угол, который устанавливается между плоскостью колеса и продольной осью самого авто. Данный угол нужен для снижения увода авто. Также этот угол значительно влияет на скорость износа шин. Данный угол может измеряться либо градусами, либо миллиметрами. Измерение схождения в миллиметрах довольно простое. Авто ставится на площадку, сначала измеряется расстояние между внутренними краями передних колес в задней их части, а затем в передней. Далее от значения, полученного при измерении в задней части отнимается значение, полученное при замере расстояния между колесами в передней их части. Данное значение должно иметь либо нулевое значение для подвески МакФерсона, либо положительное значение – для других видов подвески. Если значение отрицательное, данный угол имеет неправильную установку.

Кастер

Кастор – это угол продольного отклонения стойки подвески от перпендикулярного ее положения относительно поверхности дороги. Данный угол обеспечивает дополнительную стабилизацию колес в условиях их прямолинейного движения. Также он обеспечивает самостоятельное выравнивание положения колес во время езды, обеспечивая прямолинейность движения. Данный угол должен иметь одинаковое значение на обеих стойках, иначе разность данных углов может приводить к сносу авто в одну из сторон.

Как настроить развал-схождение своими руками

В большинстве случаев регулировка развал-схождения колес производится на специальных стендах с компьютерным вычислением данных углов. Однако выполнить  развал-схождение можно и в гаражных условиях, но для этого потребуется знать, как правильно выполнить установку, а также иметь оснащение для выполнения данной процедуры. Чтобы отрегулировать углы, понадобится:

• Набор ключей;
• Специальная измерительная линейка;
• Мел;
• Шнур с грузиком;
• Линейка (обычная):

Регулировка развала колес

При регулировке развала-схождения своими руками первым производится замер развала колес. Данный угол хоть и измеряется в градусах, но его можно перевести в миллиметровое значение. Последовательность действий для вычисления развала следующая:

1. Авто ставится на ровную поверхность. Желательно выполнять проверку в гараже с имеющееся в нем смотровой ямой. При этом должно иметься пространство для перемещения авто, которое нужно будет при замерах.
2. После установки авто на площадку, нужно выставить колеса, чтобы они «смотрели» ровно. После выравнивания колес, нужно нанести на колесо мелом небольшие метки. Метки ставятся вверху и внизу колеса.
3. Далее берется шнур с грузиком. Его нужно приложить к крылу авто так, чтобы шнур имел строго параллельное положение относительно нанесенных меток. Для удобства шнур можно приклеить к крылу скотчем.
4. Обычной линейкой с миллиметровыми делениями замеряется расстояние от колеса к шнуру в верхней и нижней части. Чтобы не было погрешности, данное расстояние измеряется не от шины, а от обода колеса.
5. После автомобиль нужно прокатить вперед, чтобы нанесенные метки повернулись на 90 градусов. На колесо снова вверху и внизу параллельно шнуру наносится еще две метки и снова замеряется расстояние между шнуром и ободом в верхней и нижней его частях.
6. Затем еще раз авто прокатывается, но теперь уже так, чтобы колеса провернулись на 180 град. То есть, последние две метки должны поменяться местоположением. Верхняя переместится вниз, а нижняя – вверх и снова производятся замеры.
7. Разница в трех замерах не должна значительно отличаться. Также при нормальном угле развала разница между расстояниями в верхней и нижней частях колеса при всех трех замерах должна составлять 1 мм – у авто с передним приводом, и 1-3 мм – у заднеприводной модели.
8. Если показатели отличаются, нужно провести регулировку. Для этого авто поддомкрачивается, и снимается колесо.
9. После снятия колеса потребуется отсоединение кронштейна стойки от поворотного кулака. Для этого потребуется воспользоваться подготовленным набором ключей.
10. Путем проворота эксцентрикового болта, имеющегося на поворотном кулаке, он смещается в ту или иную сторону, тем самым производится регулировка. Насколько потребуется сдвигать поворотный кулак, подскажут раннее проведенные замеры.
11. После этого кронштейн стойки соединяется с кулаком и колесо авто ставится на место. После установки развала колес нужно будет еще раз провести замеры, чтобы убедиться в правильности регулировки.

Регулируем угол схождения колес

Закончив с развалом, можно переходить к проверке и регулировке второго угла — схождения.

Последовательность проверки и регулировки данного угла такова:

1. Авто становится на площадку, колеса выравниваются.
2. С внутренней стороны колес в передней части наносятся две метки, наносить их нужно ближе к ободу.
3. Телескопическую линейку для замера схождения подготавливают, создав у нее предварительный натяг. Концы линейки нужно упереть в имеющиеся метки. Подвижную шкалу линейки нужно переместить так, чтобы отметка «0» совпала с неподвижным указателем.
4. После установки линейки авто нужно прокатить вперед, так чтобы линейка оказалась в задней части колеса. Важно при прокатывании проследить, чтобы линейка ни обо что не зацепилась.
5. Далее нужно посмотреть, имеется ли отклонение на шкале и насколько. У переднеприводных авто значение схождения должно составлять «0/+-1». Если показания линейки такие, то регулировки не нужна.
6. Если показания больше, то производится установка схождения. Данная операция производится изменением длины рулевых тяг. На тяге нужно послабить контргайку и в зависимости от того, удлинять ее нужно или укорачивать, тягу нужно либо немного выкрутить, либо вкрутить. После чего снова затянуть контргайку.
7. Закончив с регулировкой, нужно еще раз провести замеры.

Регулировка кастора обычно не проводится. Важно учитывать, что перед началом проверок и регулировок развала/схождения своими руками, следует проверить состояние резиновых элементов подвески на износ, а также проверить состояние наконечников рулевых тяг. При сильном их износе показания при замерах будут отличаться и правильно отрегулировать углы будет невозможно.

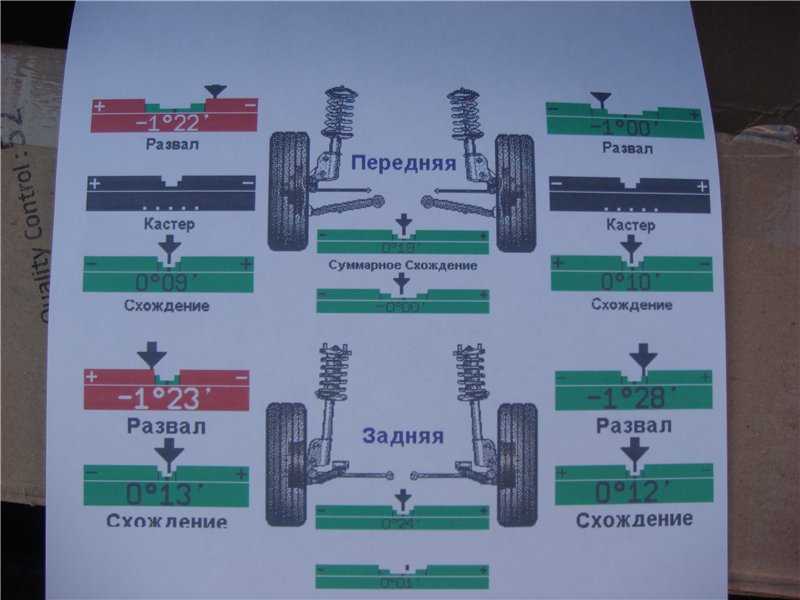

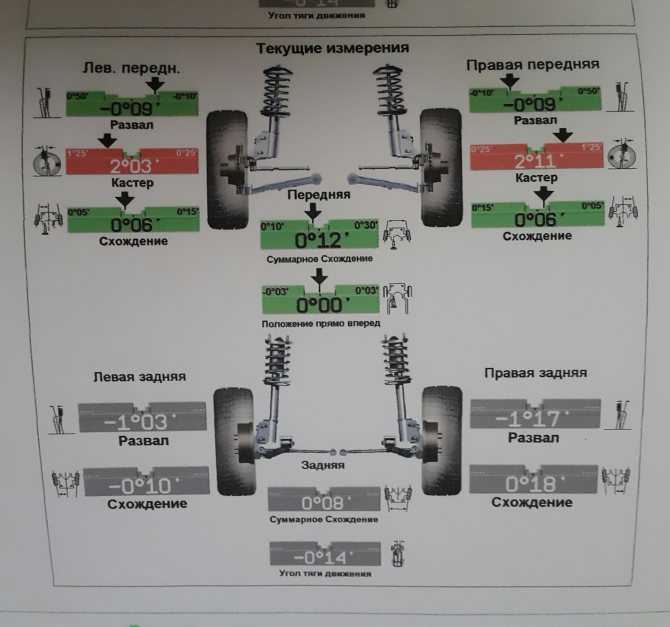

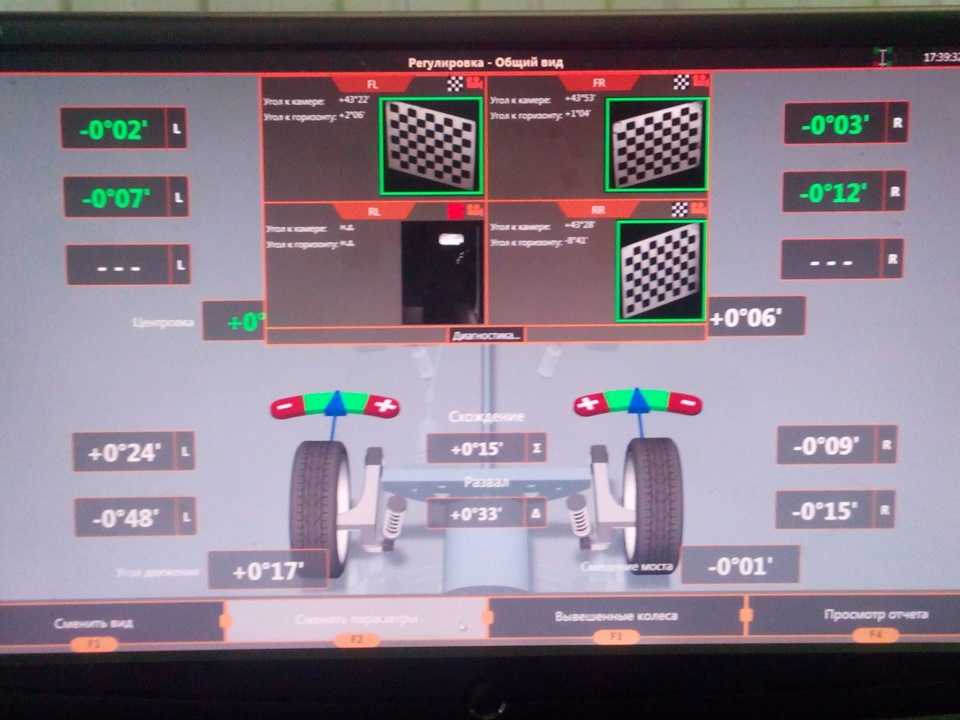

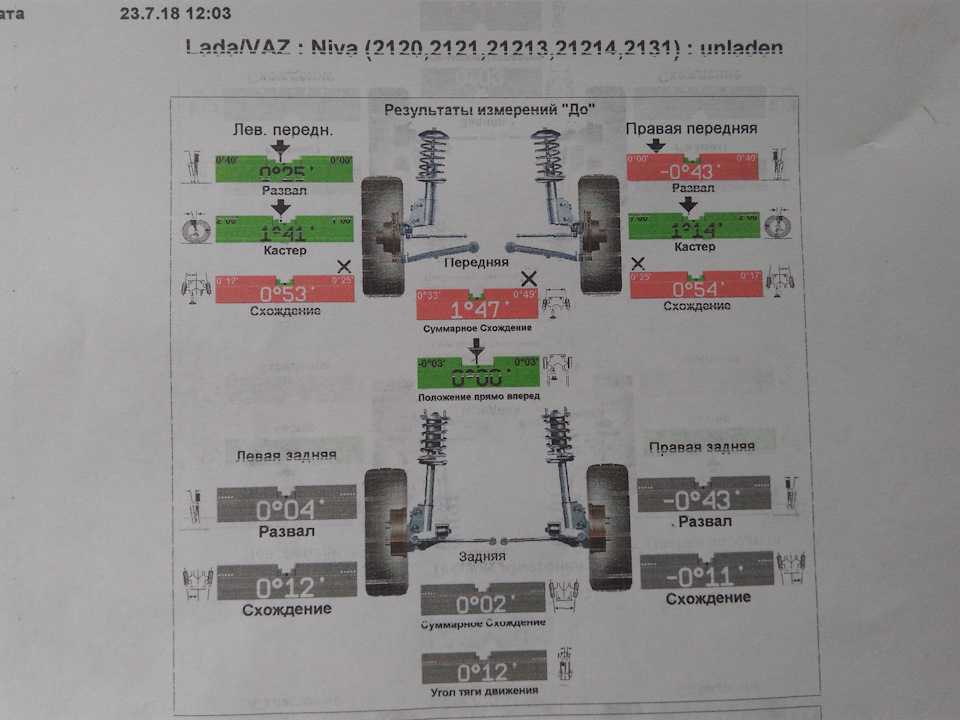

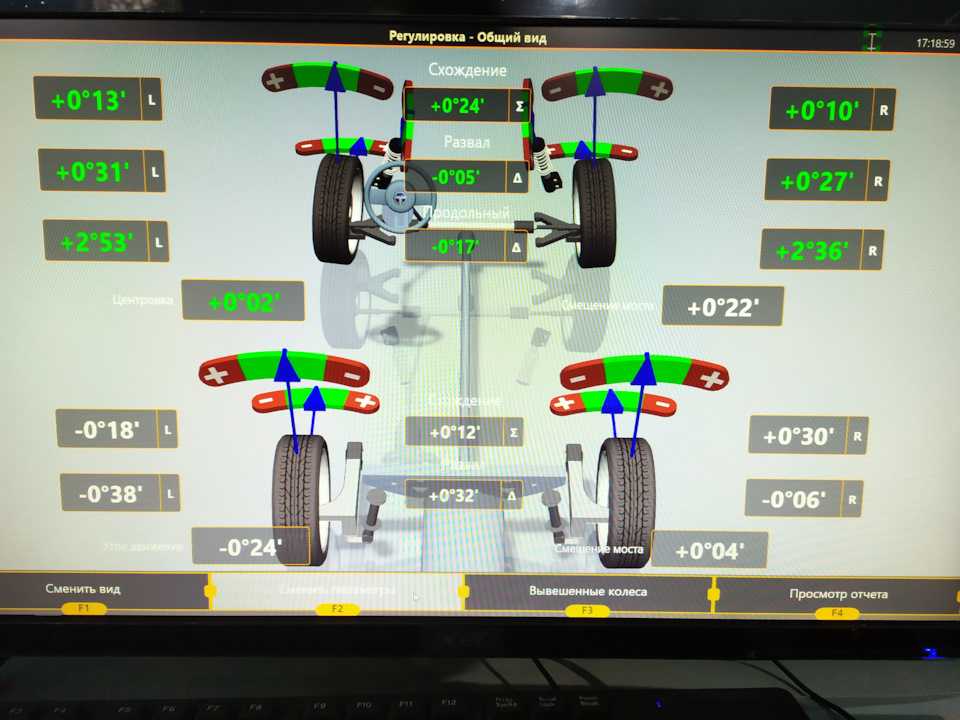

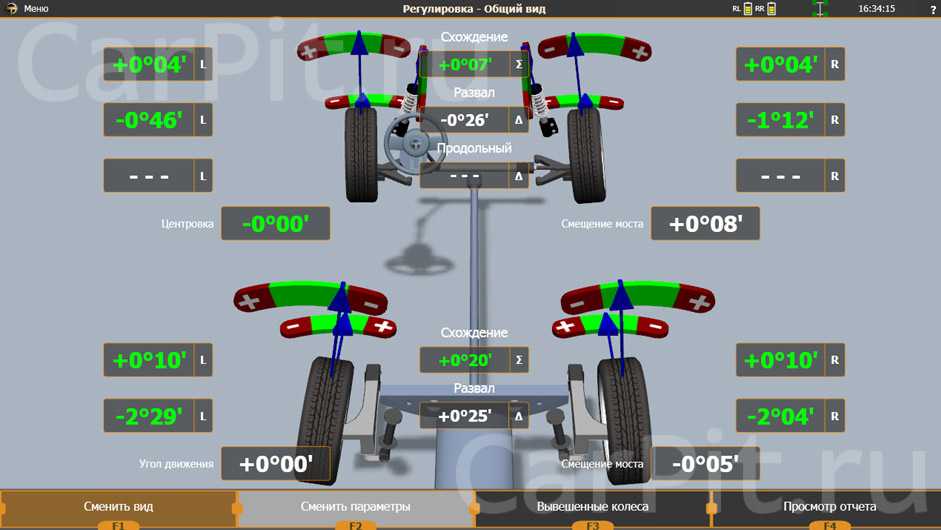

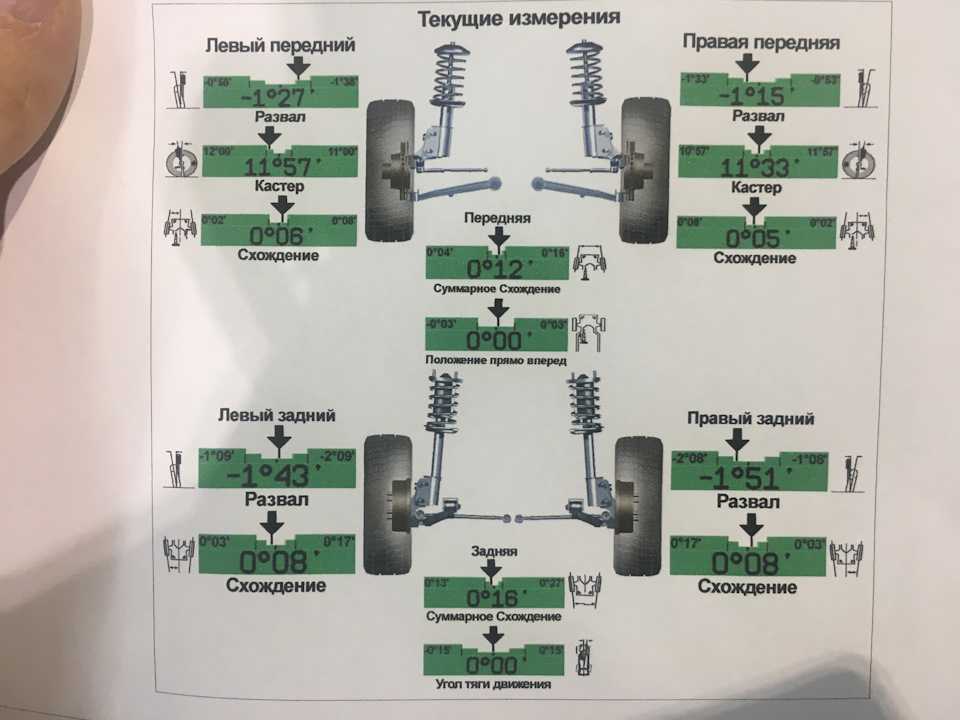

После регулировки правильность установки развал-схождения колес можно проверить на дороге. Автомобиль не должно уводить в сторону, биение в руль должно отсутствовать.

К чему может привести некачественная регулировка развал-схождения?

Приводим несколько дефектов, которые могут появиться после неправильной регулировки развал-схождения колёс и способы их устранения.

Быстрый износ резины при неправильной настройке развала-схождения колес

1. Положение рулевого колеса при прямолинейном движении автомобиля отклонено от среднего положения.

Причин появления такого дефекта может быть несколько:

• повышенный люфт руля, который не был учтён при регулировке схождения;
• задний мост несколько повёрнут относительно продольной оси автомобиля. Этот дефект может быть пропущен, если работы проводились на оптическом стенде, а также в том случае, когда на компьютерном стенде отключён режим измерения угла установки мостов;
• разница давлений в шинах правых и левых колёс, которая не была устранена перед регулировкой;
• наличие иных скрытых дефектов в подвесной системе, которые были пропущены при осмотре и проверке ходовой части автомобиля перед регулировкой;
• известны случаи, когда среднее положение руля изменяется, если колёса на передней подвеске поменять между собой.

В случаях, когда присутствует самопроизвольное уклонение от прямолинейного движения (увод в сторону), следует выявить и устранить причину уклонения, а только потом проверять среднее положение руля.

2. Автомобиль самопроизвольно отклоняется в сторону от направления движения.

Причин также может быть несколько:

• разница в качестве изготовления покрышек передних колёс, выражаемая в неоднородности силовых характеристик их металлического каркаса. Такое встречается нередко. Чтобы проверить, нужно поменять передние колёса – увод должен поменять своё направление. Чтобы устранить его, следует менять между собой колёса, подбирая такую пару, при которой самопроизвольный увод прекратится;
• дефекты заднего моста, диагностику которого пропустили. Следует выполнить осмотр и проверку положения заднего моста;
• наличие скрытых дефектов в подвесных системах, не выявленных во время их диагностики, проведённых не в полном объёме или некачественно;
• некачественно выполненная регулировка или не откалиброванный проверочный стенд.

3. Односторонний увод машины появился только после выполненной регулировки, до этого уклонения не было, но был характерный неравномерный износ резины.

Причиной может быть разница в качестве покрышек, о которой упоминается выше, приводящей к самопроизвольному уклонению машины от прямолинейного движения. Однако до этого увод компенсировался неправильным схождением, устранение которого привело к появлению уклонения. В этом случае следует поменять резину.

як робити і чи потрібно це вам?

Чи можна зробити розвал-сходження самому? Як не дивно – можна. Але слід знати, що допуски кутів у коліс, закладені виробником автомобіля, в цьому випадку мають бути досить великими. Грубо кажучи, Ви зможете встановити все в межах допустимої похибки на старих Жигулях, але не зможете цього зробити на новій Хонді чи Мерседесі. До того ж процедура це складна, і якщо проводиться Вами вперше, то може зайняти весь день (ще не факт, що вийде).

Попередня частина

Що таке розвал/сходження?

Це кути положення колісних дисків по відношенню до вертикалі та напряму його руху. Вони значною мірою впливають на управління, витрату пального і швидкість зносу шин. Правильно виставлені кути розвалу сходження забезпечать чітке положення керма в положенні «нуль» і покращать більшість характеристик автомобіля, що стосуються його керованості. Регулювати сход/розвал необхідно після кожного втручання в ходову частину (наприклад, після заміни кульової та сайлентблока), або двічі на рік відразу після сезонної заміни гуми.

Необхідний інструмент

Головне що знадобиться — невибагливий до мінливості долі автомобіль. Нехай це буде передньопривідний, з підвіскою Макферсон на провідних колесах. З ним працювати найлегше. Решта асортименту необхідних інструментів буде ще простіше:

• набір гайкових ключів;
• штанген-циркуль;
• нитка та виска;

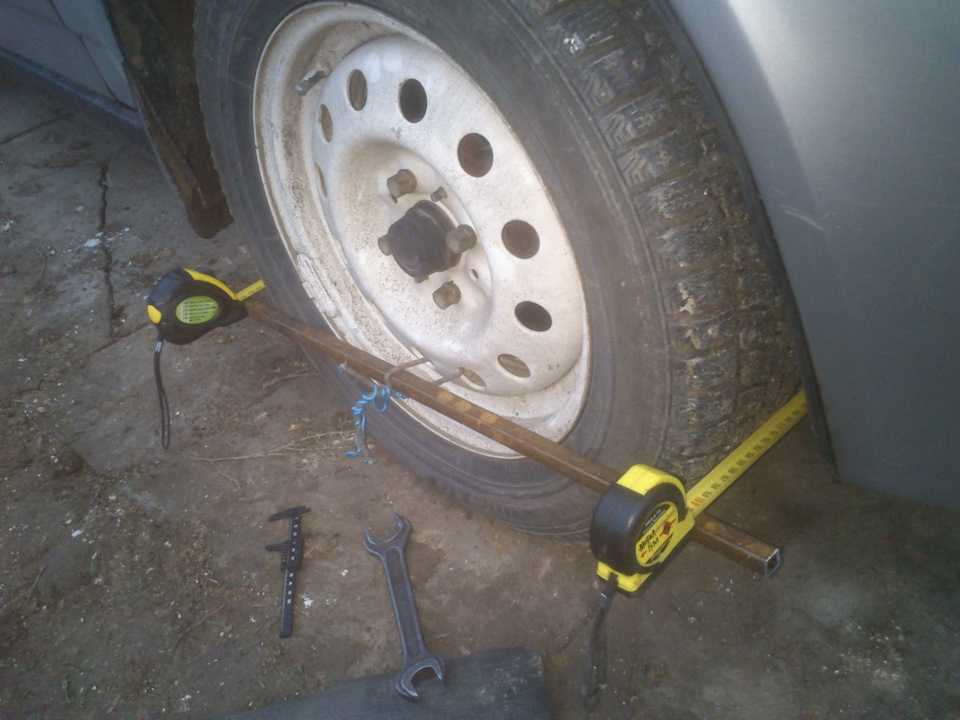

• двометровий металевий рівний та твердий профіль, який можна використовувати як лінійку;
• перманентний маркер.

Відразу скажемо, що перші стенди для регулювання кутів розвалу/сходження з’явилися ще в 1950-х роках, а значить те, що Ви збираєтеся робити, можна віднести до ще більш раннього періоду. Тому перед тим, як зробити розвал самому, ще раз подумайте, чи Вам це потрібно. Все ж простіше і надійніше звернутися на станцію техобслуговування з демократичним рівнем цін. Якщо все ж таки вирішили діяти самостійно, то вперед!

Основна частина – проведення робіт

Необхідні параметри кутів розвалу/сходження можна заздалегідь дізнатися із технічної документації до свого автомобіля. Порушувати їх і робити з негативного розвалу позитивний і навпаки, категорично не рекомендуємо.

Насамперед Ви повинні перевірити стан ходової. Підвіска автомобіля повинна бути цілком працездатною, інакше вся робота по виставленню кутів буде марною (сход/розвал на готовій розсипатися в порох ходової частини не виставляється — люфти коліс перевищують допуски процедури). Якщо з ходовою все гаразд, то попередні дії будуть наступними:

• перевірити та вирівняти тиск у шинах до рекомендованого виробником;
• прибрати все зайве та важке з багажника;
• позначити перманентним маркером усі роз’ємні з’єднання.

Далі можна приступати до основної частини, для чого автомобіль встановлюється на рівній площадці чи ямі.

Щоб виставити розвал самому, почнемо з регулювання розвалу.

Розвал. Необхідно на диску настроюваного колеса зробити перманентним маркером дві ризики — на верхній і нижній точках обода. Похибка при цьому має становити не більше міліметра. Найпростіше ці ризики виставити за допомогою схилу.

Далі колесо провертається доти, поки перші позначки не встануть у горизонт. І знову за допомогою схилу на верхній і нижній точці колеса робляться позначки.

Великою лінійкою можна перевірити рівність відстані між точками (якщо щось не збігається – виміри зроблено неправильно). Те саме проводиться на другому колесі. Далі виска прикладається до крила і лінійкою вимірюється відстань від нього до верхньої точки диска, і до нижньої, а результат записується. Колесо провертається на 90˚ до наступних рисок, і результат знову записується. Однакові результати у першому та другому випадку? Поздоровляємо, у Вас рівний колісний диск! Але що з параметрами?

Щоб перевірити розвал самому, необхідно виставити його кут регулювання ексцентрикового болта. Іноді, для отримання доступу до нього потрібно знімати колесо (або проводити всю процедуру на ямі). Виска притискаєте до нижньої кромки крила таким чином, щоб він проходив у площині пари нанесених рисок, далі слід заміряти відстань від схилу до верхньої, і до нижньої частини колісного диска (не покришки, а саме кромки диска) і регулювати його нахил ексцентриковим болтом.

Коли параметри стали схожими на заводські, провертаєте колесо на 90 і перевіряєте/повторюєте маніпуляції. Таким методом можна досягти точності 1 мм, що для літніх автомобілів є достатнім. Але якщо у Вас свіжий та сучасний автомобіль, який може їхати швидко, то виставити розвал самому – це не найкращий варіант. Зі зростанням швидкості допущені похибки почнуть впливати на поведінку автомобіля.

Сходження. Зі сходженням все теж не складно. Деякі радять виставляти передні колеса по заднім за допомогою нитки, але не завжди у автомобіля колія кожної осі повторюється, тому спосіб може не підійти. Як зробити сход розвал самому? Потрібний металевий профіль (метри два довгої) і рівна поверхня, на якій можна не тільки розмістити автомобіль, а й креслити маркером.

Необхідно виставити кермо в нульове положення, щоб колеса стояли прямо. Далі Ви щільно прикладаєте профіль до колісного диска таким чином, щоб його край з боку автомобіля упирався в обід регульованого колеса, а попереду автомобіля, що виходить попереду, лежав на майданчику. Там, де він стосується майданчика, робите ризику. Повторюєте процес у зворотному напрямку — притискаєте край профілю в обід колеса з боку переда автомобіля, а по його довгому задньому краю, що виступає, робите ризику на майданчику.

Повторюєте процедуру на іншому колесі. У результаті у вас має вийти майданчик із чотирма ризиками. Якщо передні ризики ближче один до одного ніж задні — це говорить про позитивне сходження, якщо відстані між передніми і задніми ризиками рівні, то сходження нульове (колеса обертаються в паралельних площинах), якщо задні ризики ближче один до одного ніж передні, то сходження негативне. Також можна встановити сходження за допомогою великої телескопічної лінійки, промірюючи відстань між краями дисків однієї осі, але так як зміна відстані з передньої та задньої сторони колеса коливається в невеликих межах (1-3мм), то застосування методу з профілем дає більш наочний результат. Регулювання сходу проводиться за допомогою регулювання довжини будь-якої з бічних тяг кермової трапеції. Як і у випадку з установкою кута розвалу, метод відверто «дідівський», і його похибки перевищують сучасні норми в рази.

Описані варіанти того, як перевірити сход розвал самому, далеко не єдині. Про цю процедуру — як зробити самому розвал, можна подивитися відео. Але слід розуміти, що комп’ютерна діагностика у хорошому сервісі перевершує такі методи в рази. Якщо Ви хочете зробити розвал сходження, щоб нормально керувати автомобілем, а не відчувати муку на дорозі, то все ж таки звертайтеся до фахівців – вони зроблять роботу на стендах швидше та якісніше!

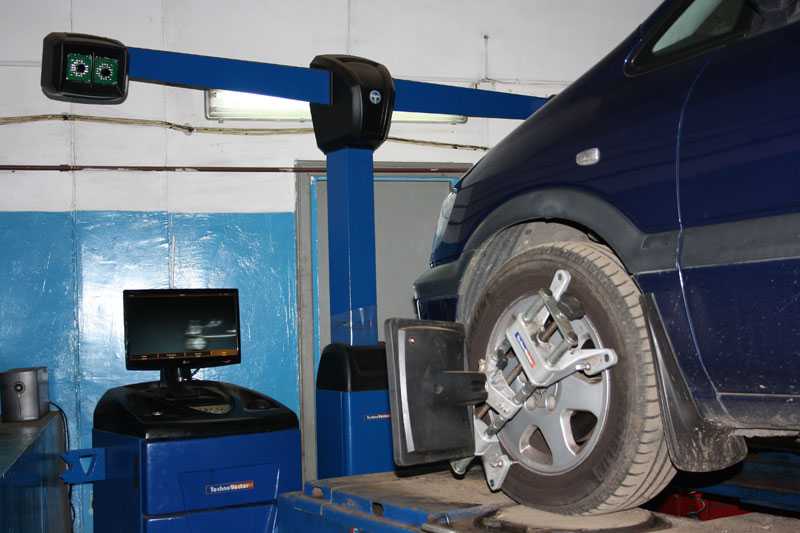

Як проводиться процедура регулювання розвалу/сходження у професійному сервісі?

У СТО «Platinum service» встановлена ​​лінія сучасного обладнання для перевірки та регулювання кутів сходу/розвалу. Якщо Ви вирішили налаштувати ці параметри у нас, просто приїжджаєте на сервіс (він знаходиться в 10 хвилинах їзди від центру м. Дніпро), і віддаєте свій автомобіль майстрам. Поки Ви питимете каву в зоні відпочинку, вони проведуть діагностику підвіски в завантаженому та розвантаженому стані на лазерному стенді, а Вам буде надано роздрукований звіт про відповідність кутів сходу та розвалу заводським параметрам. При цьому вартість подібної процедури буде набагато дешевшою за той час, який Ви витратите, намагаючись виставити розвал сходження самому.

Ціни на послуги розвал-сходження у PLATINUM SERVICE

Передня вісь: 350 грн
Передня + задня вісь: 450 грн

Окрім робіт з ходової частини автомобіля ми проводимо повне технічне обслуговування більшості автомобільних брендів (від бюджетних до преміальних), ремонт КПП будь-якого ступеня складності, ремонт інжектора, встановлення додаткового обладнання та інші види робіт, аж до доставки Вашого автомобіля евакуатором до місця ремонту. Звертайтесь, у «Platinum service» завжди будуть раді допомогти!

Сход развал ваз 2110 своими руками

Содержание статьи

Развал схождение своими руками ваз 2110 вполне реально исправить, используя при этом простые приспособления и подручные средства.

В первую очередь стоит отметить, что замена рулевого шарнира или же амортизаторов приводит к значительному изменению углов, которое в последствие потребует регулировки. Как правило, в большинстве случаев достаточно отрегулировать всего лишь два данных параметра: углы схождения и развала колес. Кроме того, существует третий параметр, а именно угол продольного наклона шкворня, который нуждается в корректировке значительно реже остальных.

Диагностика

Итак, для того чтобы отрегулировать схождение колес делать замеры удобней всего при помощи специальной линейки, при этом наиболее комфортно работать на яме. Кроме того, не забудьте расположить руль строго в положение прямолинейного движения. Прежде чем корректировать развал схождение своими руками ваз 2110, необходимо с внутренней стороны колес нанести метки, для этого можно использовать мел. После того, как создадите в линейке натяг, ее нужно установить, уперев двумя концами в ранее намеченные точки. Затем слегка встряхните линейку, а далее совместите «ноль» с указателем.

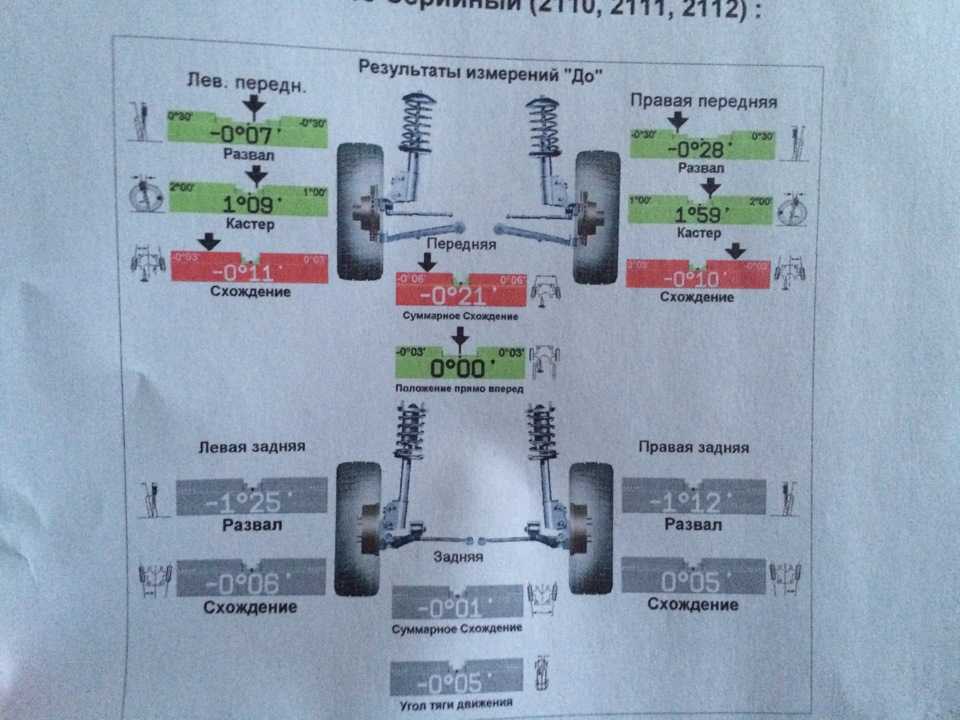

Развал-схождение на ВАЗ 2110

Не забудьте зафиксировать шкалу. После этого прокатите машину немного вперед, чтобы линейка сместилась вместе с колесами, но при этом не коснулась подвески или же кузова. Затем необходимо проверить показания. Развал схождение своими руками ВАЗ 2110 вполне реально откорректировать, не имея особого опыта.

Регулировка схождения

Итак, если на автомобиле расстояние между колесами, расположенными сзади, меньше чем спереди, то необходимо укорачивать рулевые тяги, а если больше — то наоборот удлинять. Стоит отметить, что проводить подобные корректировки необходимо практически после каждого ремонта ходовой части автомобиля. Кроме того, даже если вы не проводили каких-либо ремонтных работ, обязательно проводите диагностику автомобиля, по крайней мере, каждые полгода.

Для того чтобы не регулировать развал схождение не пришлось проводить после ремонта, прежде чем разбирать подвеску нужно метить абсолютно все разъединяемые соединения, если нет под рукой мела, то можно обойтись краской или же зубилом. Кроме того, следует считать количество оборотов во время выворачивания наконечников из тяг.

Впрочем, развал схождение своими руками ВАЗ 2110 вполне обычная процедура, с которой сможет без особого труда справиться любой опытный автомобилист.

Как произвести

развал—схождение ВАЗ—2110 своими руками

Многие неисправности действительно можно сделать самостоятельно, придерживаясь советов и рекомендаций специалистов. Далее в статье мы рассмотрим, как своими руками производится развал-схождение ВАЗ-2110 и в какой последовательности.

Развал схождение ВАЗ-2110 своими руками

Наверное, все автовладельцы даже без опыта прекрасно осведомлены, что одним из самых важных факторов безопасного передвижения на авто любой марки, включая и ВАЗ-2110, является правильно произведенная геометрия колес, относительно плоскости земли и кузова машины. Если сход развала будет неверно налажен, это может привести к повреждению покрышек и даже увеличить расход топлива. Избежать таких неприятных ситуаций вполне реально, если сделать сход правильно, учтя при этом советы профессионалов.

Конечно, можно обратиться за помощью и на станцию технического обслуживания. Но если навыки, пусть даже и небольшие, в ремонте авто имеются, такой процесс способен сделать каждый автовладелец без исключения. Как своими руками, и в какой последовательности производится развал-схождение ВАЗ-2110, проанализируем далее в статье.

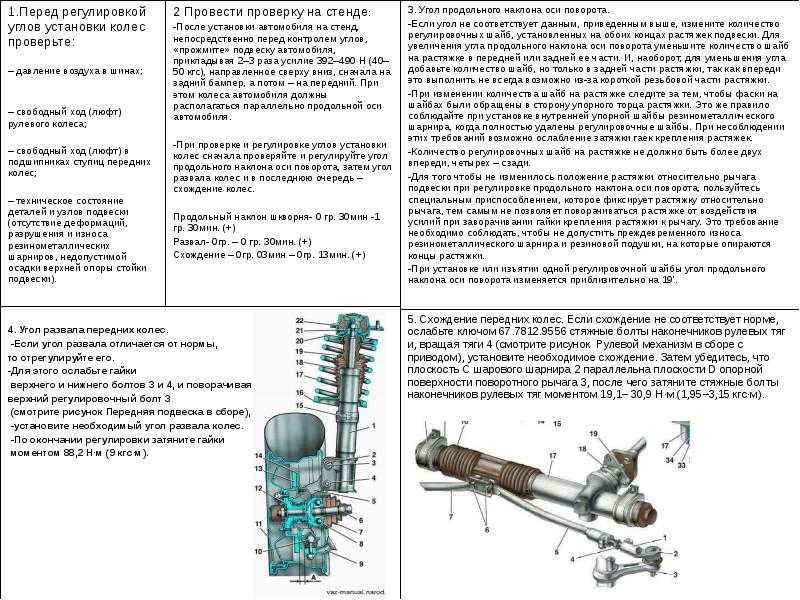

Поэтапная регулировка

Перед тем как начинать регулировать развал, в первую очередь следует проверить давление в автомобильных покрышках и убедиться, что ходовая машины в полной исправности. Производить регулировку при неисправном рулевом управлении – бессмысленное занятие. Поэтому в первую очередь проверяется именно эта система.

Если работа ее полностью налажена, приступают к регулировке схода в следующей последовательности:

1. Автомобиль устанавливается на идеально ровной площадке.
2. На ободе колес обычным мелом чертятся две линии, одна – в верхней части, а вторая – в нижней.
3. Используя штангенциркуль, замеряется расстояние от обода колеса до каждой из ранее начертанных меток. При верном расположении данный показатель не должен превышать 3 мм.
4. Развернув колесо на 180°, процесс замера повторяется, результаты обязательно записываются.
5. Сняв колесо, следует отвинтить два фиксирующих болта кронштейна стойки, которые соединяют данный элемент с поворотным кулаком. Для этого процесса рекомендуется применить два ключа размером на 19.
6. При помощи этого же инструмента нужно сдвинуть поворотный кулак. Передвигать элемент можно как внутрь, так и наружу, выбирая такое расстояние, которое поможет добиться регулировки правильного угла.
7. Колесо устанавливается на прежнее место, фиксаторы подтягиваются.
8. Машину нужно несколько раз, как говорится, «качнуть» руками, слегка нажав на крыло, чтобы вновь произвести замеры.

Правильный угол развала на заднеприводных авто может варьироваться в пределах от +1 до +3 мм. В норме данный показатель у переднеприводных – от -1 мм до +1 мм.

Поэтапная регулировка тяги

После регулировки развала схождения непременно нужно убедиться, что расстояние между колесами в норме.

Если данный показатель будет меньшим или, напротив, большим, обязательно нужно отрегулировать рулевые тяги:

• используя ключ размером на 21, ослабевают фиксатор контргайки, удерживающий рулевые тяги;
• задействовав ключ размером на 24 нужно начать вращать муфту, чтобы изменить неверное расстояние;
• при вращении муфты обаятельно следует контролировать, чтобы спица руля располагалась строго в горизонтальном положении;
• слегка откатив авто назад, проверяется расстояние между колесами линейкой с подвижной шкалой;
• если в ходе проверки измерительный прибор выдаст показатель, который может варьироваться в пределах от -1 мм до +1 мм, процесс регулировки угла схода можно будет законченным.

Далее следует просто визуально убедиться, что смещения колес нет и без опаски эксплуатировать железного четырехколесного коня по мере необходимости.

Как можно убедиться самостоятельно, произвести развал-схождение ВАЗ-2110 довольно просто, да и инструментов потребуется не так уж и много. Самое главное – верить в свои силы и успех и не забывать о рекомендациях, которые ранее были рассмотрены в статье. Если же трудности все-таки возникнут, на помощь всегда придет видеоинструкция с виртуального мира, ознакомиться с которой предлагают всем желающим профессионалы своего дела.

Как самостоятельно сделать развал/схождения колес на примере ВАЗ 2110

После замены амортизаторов на передних колесах, необходимо сделать геометрию колес. Что нам понадобится для того, чтобы сделать развал-схождение.

Нам понадобится: набор инструментов:

и два вот таких блина, спокойно вращающиеся вокруг своей оси.

Думаю сделать их самостоятельно несложно. Между собой они должны быть независимыми, так как при регулировке одного колеса, второе должно стоять, не меняя положение.
Также нам понадобится вот такой отвес:

и две равные планки.

В нашем случае они по 60 сантиметров.
Ещё нам пригодится рулетка и два куска алюминиевой проволоки. Первым делом нужно проверить уровнем кривизну пола помещения, где собираетесь производить регулировку.

Если полы неровные, то устанавливая блины, нужно добиться одинакового уровня между ними.
Теперь загоняем автомобиль на наши блины, вот в эту часть передними колесами,

для того, чтобы можно было сделать развал.

Когда закончим с развалом, то переставим автомобиль по центру блинов, для регулировки схождения.
На автомобилях с передним приводом типа: Самара, Лада, 2108-2110, развал колес может быть как отрицательным, так и положительным.

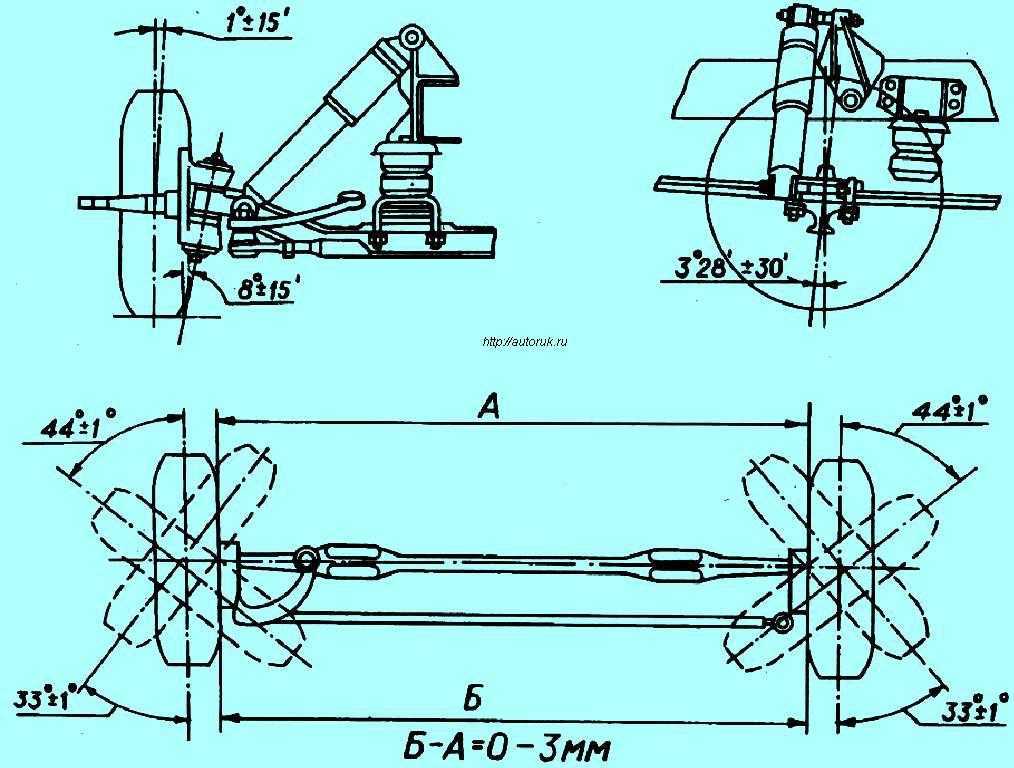

В литературе говорится, что развал может быть от 0°±30′. Это приблизительно 2-2,5 мм. зазора. Получается что будет зазор либо в отрицательную, либо в положительную сторону.

Мы будем делать развал отрицательный, то есть колеса будут стоять буквой “М”, и сделаем мы его где-то около 1 мин. 30 сек.

Процесс регулировки развал/схождения.

Перед началом регулировки развал/схождения, не забудьте проверить давление в шинах и при необходимости выровнять его.

Если угол развала отличается от нормы, то отрегулируйте его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт, установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Н·м (9 кгс·м).

После того, как мы отрегулировали развал, то получили показатели около 1м. 30сек.
На нашем отвесе приварена пластина толщиной 2,2 мм.

Когда мы прикладываем его к диску, то уровень должен быть равным. Тесть пузырь находится по центру.

Также регулируется развал и на втором колесе, там делаем такой же угол.

Теперь приступаем к регулировке схождения данных колес.

Переставляем автомобиль колесами по центру блинов. К передним дискам, вот таким образом крепим с помощью алюминиевой проволоки планку.

На краю планки есть небольшой гвоздик, за который мы закрепим рулетку.

Тоже самое делаем с обратной стороны.
Теперь протягиваем капроновую нить с таким расчетом, чтобы она в этом месте не задевала обод.

На автомобилях Российского производства, задняя балка уже передней колеи колес. Поэтому нам нужно подложить под нить, на заднем колесе, обычную крышку от пластиковой бутылки.

С другой стороны все должно быть идентично.
Далее делаем промеры передних колес рулеткой и начинаем регулировку схождения колес. Результаты всех замеров записываем на бумагу.

В нашем случае получилось:

• передние часть колеса 163,7 см;
• задние часть колеса 162,6 см:
• левое колесо, зазор 8 мм;
• с правой стороны получился зазор 5 мм.

В результате замеров у нас получилось расхождение в 11 мм. Зазор смотрим тут, то есть между ниткой и покрышкой.

Чтобы нам сделать схождение, нужно примерно выставить зазор 1-1,5мм., а ширина должна получиться 163,5 см.

Теперь регулируем схождение.

Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг.

Когда обе тяги подкручены, производим замеры
.
Должно получиться на переднем колесе следующее:

• При замере в передней части колеса, расстояние должно быть 163,1 см;
• При замере задней части колеса, расстояние между ними должно быть ровно 163 см., то есть мы видим разницу в один миллиметр;
• Зазор между ниткой должен быть равен 1 мм.

Колесо с другой стороны должно быть с такими же показателями.

Данная регулировка колес весьма проста, которую свободно может сделать любой в гаражных условиях, не прибегая к никаким автосервисам. Также, такая регулировка поможет вам сэкономить деньги и нервы.

Сделав регулировку самостоятельно, вы будете намного спокойнее и увереннее, сами увидите результаты и останетесь довольны.

Как сделать свое собственное выравнивание с помощью углового железа и двух рулеток Это не только дает некоторые финансовые преимущества, но и дает небольшое облегчение от всего остального. Назовите это автомобильным катарсисом. Однако некоторые работы я всегда оставлял профессионалам — до недавнего времени, когда я решил попробовать выровнять переднюю часть. Я подумал, насколько это может быть сложно?

Моя жена убила бы меня, если бы я превратил наш гараж в покрасочную камеру, мою сварку лучше всего можно описать как «не так уж плохо для шимпанзе, одурманенного метамфетамином», и у меня пока нет ни шиномонтажа, ни балансировочного станка.

Но выравнивание передней части, для которого обычно требуются модные машины и/или реальные деньги, чтобы сделать это в магазине, казалось выполнимым без всего этого — по крайней мере, согласно моему собственному исследованию по этой теме. Моей морской свинкой был бы мой BMW 1600 1967 года выпуска, поскольку нынешний комплект шин должен служить долго, а я собираюсь отправиться в путешествие.

Прежде чем мы перейдем к тому, как это было, давайте поговорим об основах того, что на самом деле представляет собой развал-схождение. Для этого я сделал несколько полезных иллюстраций:

Если говорить очень просто и понятно большинству водителей, если развал-схождение не правильное, то он не будет двигаться прямо и потребует корректировки руля. Это неприятно и даже опасно.

Чтобы проиллюстрировать, как это работает, позвольте мне показать вам, насколько параллельны (или нет) колеса, если смотреть сверху, по отношению друг к другу и к кузову автомобиля. Схождение возникает из-за того, что передняя кромка колес и шин находится ближе друг к другу, чем задняя кромка. Носок наоборот.

Это мера вертикальной плоскости колеса, когда оно перпендикулярно земле. Положительный развал означает, что верхняя часть колеса и шины наклонены наружу. Отрицательный развал означает, что колеса наклонены внутрь. Как правило, вы хотите, чтобы 1-1,5 градуса отрицательного развала давали вашим шинам хорошее плоское пятно контакта при повороте. Еще немного, и вы просто изнашиваете внутреннюю часть шины.

Одна вещь, которую вы, вероятно, не хотите? То, что называется «Hella flush», обычно означает настолько большой отрицательный развал, что вам придется менять шины так же часто, как и масло, поскольку они будут наклоняться так далеко, что внутренний протектор изнашивается задолго до внешнего.

Это вращение колеса в сборе вокруг собственной оси, обычно представляющее собой угол между вертикалью и наклоном стойки в сборе. Положительный кастер, когда подвеска «откинута назад», создает устойчивость руля на высоких скоростях. Однако слишком много, и это начинает влиять на развал в поворотах. Вам почти никогда не нужно настраивать это на дорожных автомобилях, если у вас даже есть такая возможность.

Мой BMW 1967 1600

К счастью для меня, на BMW мне приходилось беспокоиться только о схождении/схождении передних колес, так как это все, что автомобиль спроектирован так, чтобы его можно было регулировать.

Я начал с покупки 48-дюймового куска железа и двух одинаковых рулеток. Я разрезал уголок на равные 24-дюймовые части и отложил их вместе с рулеткой на потом. Затем я поднял машину и отцентрировал рычаг рулевого управления, убедившись, что рулевое колесо также отцентровано. Я отцентрировал его, измерив расстояние, на которое торчат рулевые тяги с каждой стороны, и повернув руль, пока они не сравнялись.

Затем я ослабил гайки на узлах поперечной рулевой тяги и опустил машину обратно на землю. Теперь машина была готова к настройке.

Отмечу важную оговорку: до и после регулировки обязательно поставьте машину на землю и пару раз прокатите ее вперед-назад на несколько футов. Это позволит подвеске установить нормальный дорожный просвет, что сделает измерение новой регулировки точным.

Далее: захватив уголковые железные секции и уложив их на кирпичи, я поставил их рядом с каждым из передних колес. Затем я положил рулетки на переднюю и заднюю кромки стали, чтобы провести измерения. Выглядело это так:

Для параллельных колес размеры должны быть одинаковыми. К сожалению, у моих было схождение чуть более чем на полдюйма, что, вероятно, и убило мой предыдущий комплект шин.

Итак, я сделал небольшую регулировку на пол-оборота в рулевых тягах, чтобы вернуть колеса в параллельное положение. Опять же, я несколько раз прокатил машину взад-вперед, чтобы установить подвеску, и перемерил. На этот раз измерения показали схождение прямо на 1/16 дюйма. Идеальный. (Для вас это может отличаться, так как некоторые автомобили любят, чтобы их колеса были идеально параллельны, но мой BMW выигрывает от небольшого схождения.)

Наконец, я подтянул хомуты рулевой тяги и отправился на тест-драйв. Я быстро обнаружил, что руль хочет немного потянуть вправо. Это означает, что колеса были параллельны друг другу, но не рулевому рычагу. Чтобы исправить это, я привез машину домой, ослабил рулевые тяги и отрегулировал рулевую тягу со стороны пассажира «вне» на четверть оборота, а со стороны водителя — «вовнутрь» на четверть оборота. В результате получился тот же набор размеров, что и раньше, но теперь мой руль был прямым.

И это, как говорится, было так: развал-схождение менее чем за 20 долларов. Время для пива.

Как можно исправить развал-схождение на собственном автомобиле

Начать нужно с того места, где вы находитесь: с Интернета. Поищите характеристики для конкретной модели. Если ваша машина достаточно старая, вы можете даже найти статью «Сделай сам». Но независимо от того, какой у вас год или модель, вам необходимо ознакомиться с тем, как выполняется каждая из вышеперечисленных регулировок.

Как только это будет сделано, первое, что вам нужно будет проверить после того, как вы поддомкратите свой автомобиль, это сломанные и / или незакрепленные детали в вашей системе рулевого управления. Если втулки или шарниры изношены, выравнивание — пустая трата времени. Сделать сход-развал — это отрегулировать рулевые шарниры; если остальные шарниры изношены, то никакая доводка на свете не поможет.

Если система рулевого управления исправна, исправна, двигайтесь дальше. В большинстве современных автомобилей на дорогах используется рейка и шестерня, а это означает, что вам придется ослаблять и поворачивать рулевые тяги между рейкой и колесом. Сзади у вас по-прежнему будут горизонтально установленные рулевые тяги, но они не будут прикреплены к рулевой рейке, если только у вас нет рулевого управления четырьмя колесами. (Дай пять себе, если да.)

Для регулировки развала во многих автомобилях используется смещенный болт для одного из двух, которые соединяют стойку с поворотным кулаком/корпусом колеса. В некоторых старых автомобилях используются шаровые шарниры, которые регулируются путем их вращения.

Опять же, Интернет — ваш друг, а значит, и долгий день проб и ошибок. Для чего еще нужны автомобили?

Недорогие трюки для самостоятельной регулировки

После нескольких месяцев понемногу каждую ночь, я застегнул переднюю часть своего Lotus Europa Twin-Cam Special 1974 года выпуска. Следующим этапом была развал-схождение передних колес.

Есть несколько способов взглянуть на это. Во-первых, вам нужно только отрегулировать схождение достаточно хорошо, чтобы автомобиль не врезался в телефонный столб, пока вы едете на нем в магазин для реального выравнивания. Если вы используете новые рулевые тяги, которые выглядят так же, как и старые, и имеют ту же длину, что и хвостовик, который вкручивается в них, вы добьетесь довольно близкого результата, если просто навинтите новые на то же количество витков, что и ты снимаешь старые. Вы, , посчитали и записали количество оборотов, которое потребовалось, чтобы снять старые, верно? Нет? Да ну… вот почему делать работу во второй раз всегда легче.

А вот на примитивной машине типа европы той только есть регулировка схождения (передка нет регулировки развала и кастера) там правда очень мало сход-развала, а разница между получением так что не опасно чтобы проехать и получить его чертовски близко, может потребоваться всего час настройки. Конечно, вы вряд ли добьетесь такой же точности, как в магазине, который поставит камеры выравнивания на все четыре колеса, но если вы выполняете итеративную работу, которая может потребовать разъединения, выполнение этого таким образом может принести много хлопот. смысл. В моем случае, я хочу снова заставить Europa ездить и посмотреть, доволен ли я своими передними занижающими пружинами и регулируемыми амортизаторами, и как только я это сделаю, я займусь правильным выравниванием четырех колес, где могут потребоваться упорные шайбы. вставить, чтобы настроить схождение задних колес.

Вы можете провести много счастливых вечерних часов на YouTube, читая о выравнивании своими руками. Метод «ноль инструментов — ноль затрат» заключается в том, чтобы взять пару нитей, протянуть их от боковин задних колес до передней части автомобиля и выровнять боковины передних шин с помощью нитей. Я попробовал это несколько лет назад с моим BMW 72 года 2002tii, и результат был очень плохим — даже близко не подошёл. Однако вместо того, чтобы везти его в мастерскую, я решил попытаться сэкономить сотню или около того баксов, настроив его самостоятельно, повернув трубки поперечной рулевой тяги, чтобы отрегулировать схождение. Через несколько часов и дюжину или около того поездок я освоился и смог найти золотую середину, где, если я еще немного поверну его внутрь, я мог почувствовать, как шины царапают, и если я дал задний ход еще дальше, он казался слишком резким и дерганым. С тех пор я проехал на машине несколько 2000-мильных поездок, и сход-развал все еще кажется правильным. Для меня это успех.

Использование веревки для регулировки схождения на моем BMW 2002tii. Даже близко не подошло. Роб Сигел

Если вы готовы потратить немного денег, есть несколько недорогих инструментов, которые помогут приблизиться к выравниванию.

Первые представляют собой набор металлических «выравнивающих пластин» или «пластин схождения». Обычно они имеют наклонный изгиб внизу, чтобы помочь им прислоняться к шинам, не падая, и прорези для рулетки, которые нужно натянуть между концами пластин. У лучших есть маленькие магниты, которые удерживают металлические зажимы рулетки на месте. Ставишь машину на землю, регулируешь подвеску, прислоняешь пластины к левому и правому колесам, вставляешь рулетки в прорези вперед и назад на одной пластине, протягиваешь ленты под машину, вставляешь в прорези на другой табличке прочтите измерения как спереди, так и сзади, вычтите их и сравните результат со спецификацией схождения автомобиля, которая обычно составляет от 1/32 до 1/8 дюйма. Это не ракетостроение. Но что интересно, существует длинная и гордая история того, как делать это таким образом, либо потому, что нет под рукой приспособления для выравнивания, когда автомобиль находится на гоночной трассе, либо потому, что ни в одной мастерской по выравниванию нет спецификаций для вашего самодельного хот-рода.

Набор общедоступных пластин схождения. Это около 65 долларов в Интернете. Amazon / Longacre

Как вы понимаете, у этого метода есть пределы точности. Во-первых, с любым методом «сделай сам», после любой регулировки схождения автомобиль в идеале должен катиться вперед и назад, чтобы избежать любого перекоса шин (магазины обходят это, устанавливая передние колеса на вертушки, но немногие DIY- такие есть). И при любом измерении, подобном этому, которое использует боковины шин вместо инспекционных камер, прикрепленных болтами к колесам, как при реальном сход-развале, любые выпуклости или выпуклые надписи на боковинах будут сбивать его. Тогда есть некоторые проблемы, характерные для пластин. Существует возможность провисания рулетки, вероятность смещения пластины при сильном натяжении ленты, чтобы избавиться от провисания, и тот факт, что люфт в маленьком металлическом прямоугольном элементе на конце рулетки может быть хорошим для приблизительно 1/16-дюймовой неточности сам по себе. Вот почему, если вы собираетесь делать это таким образом, хорошей идеей будет купить набор тарелок с двумя новыми рулетками или, если вы собираетесь сворачивать свои собственные, по крайней мере, купить две новые рулетки. рулетка сама. Кроме того, в моем гараже ремонтные автомобили часто стоят на подъемнике средней высоты, который окружен двумя тонкими деревянными пандусами, помогающими ходовой части автомобиля преодолевать подъем. Я был обеспокоен тем, что выравнивающие пластины не будут сидеть на этих деревянных пандусах так же хорошо, как на бетонном полу.

Существует старинное устройство, которое иногда называют измерителем схождения или линейкой для измерения схождения, позволяющее избежать некоторых проблем с пластинами и лентами. По сути, это длинная жесткая линейка с прямым углом на одном конце, небольшой складной подставкой, которая удерживает прямой конец от земли, и откалиброванной стрелкой на другом конце. Указатель подпружинен, поэтому он мягко прислоняется к шине. Вы достигаете его под автомобилем, зацепляете конец под прямым углом вокруг одной шины, перемещаете приспособление, на котором находится указатель, к другой шине и настраиваете его так, чтобы указатель был на нуле. Затем вы вытаскиваете стержень и переворачиваете его в другую сторону, чтобы измерить другую сторону шины и прочитать показания указателя. Обходит проблему провисания рулетки и люфта в конце, и никаких металлических пластин ставить не нужно. Раньше они производились Manco, продавались Eastwood и были популярны в британском автомобильном мире, но они давно сняты с производства. Видео одного из них можно посмотреть здесь.

Harbour Freight раньше продавала палки для носков марки Cen Tech, но они также сняты с производства. Еще одна подделка китайского производства недавно была доступна здесь, на Amazon, а также на eBay примерно за 45 долларов плюс доставка, но, похоже, их нет в наличии.

Измеритель схождения со слегка подпружиненным стрелочным рычагом. Роб Сигел,

Если вас беспокоит, что выпуклость на боковой стенке испортит измерения, следующий уровень точности — это использование того, что иногда называют линейкой схождения или выравнивающей линейкой, но по ошибке также называют измерителем схождения, поэтому, когда вы поищите «датчик схождения» или «датчик выравнивания», вы увидите оба типа. Когда вы впервые видите фотографию одного из них, то, на что вы смотрите, не будет иметь смысла, пока вы не поймете, что для того, чтобы его использовать, вам сначала нужно провести тонкую линию на обеих передних шинах, а затем использовать линейку для измерения этих прочерченные линии. Вы рисуете линии, нанося тонкий слой мела или белой краски на протектор, вращая колеса и осторожно касаясь поверхности шилом или другим чертилом. После того, как у вас есть эти отметки, вы используете линейку схождения, чтобы измерить расстояние между ними на передней и задней частях шин. Штанга обычно представляет собой кусок квадратной алюминиевой трубки с двумя указателями, которые крепятся к ней и торчат вверх, немного напоминая миниатюрные атакующие космические корабли в Война миров крепится болтами к части багажника на крыше . Там, где указатели скользят по трубкам, есть отметки линейки, поэтому вы можете настроить их для измерения меток на передней части шин, снять показания, а затем повернуть его, чтобы указать на метки на задней части шин. Вы можете найти стержни схождения по цене от 110 долларов.

Перекладина схождения в виде указателя. Сначала необходимо провести линию на шинах. Amazon / Longacre

Для выравнивания моего Lotus я использовал датчик схождения со слегка подпружиненным рычагом указателя; Я купил один из них на Amazon до того, как они закончились. Основная причина, по которой я выбрал его, заключалась в том, что, хотя точное выравнивание необходимо выполнять, когда передние колеса находятся на земле, Lotus настолько низок, что, пропустив что-нибудь вроде рулетки под автомобилем, залезть под него и повернуть резьбовые стержни, чтобы отрегулировать схождение — сложно. Я полагал, что, пока машина все еще на подъемнике, я мог бы использовать датчик схождения, чтобы отрегулировать схождение и, по крайней мере, получить его на приблизительном уровне, а затем настроить его на ощупь, как я успешно сделал с моим BMW 2002tii.

Частично удалось. Датчик схождения — это то, что вы ожидаете от недорогой копии китайского производства. Он состоит из двух половинок, которые нужно скрутить. Собранный блок имеет длину 6,5 футов, поэтому преимущество возможности быстро зацепить его за одну шину и сравнить с другой шиной сводится к тому, чтобы раскачивать что-то длинное металлическое в гараже, не задев обо что-то.

Кроме того, когда я начал его использовать, я был озадачен тем, что слегка подпружиненный указатель оттягивает рычаг от шины, а не к ней, что требует от вас вручную наклонять рычаг в шину. Я разобрал его, просверлил еще одно маленькое отверстие для пружины и заставил его работать так, как я думал. С этим исправлением я смог быстро и эффективно получить схождение с точностью до одной восьмой дюйма, по крайней мере, при измерении, когда автомобиль все еще находился на подъемнике.

Мой измеритель схождения составляет около 2/32 дюйма схождения. Роб Сигел

Я хотел бы сказать вам, что я просто спустил машину с подъемника, проехался на ней и отрегулировал выравнивание, пока оно не стало идеальным, но, к сожалению, холод и снег вернулись в Новую Англию, так что фаза испытаний будет должен подождать. По крайней мере, я уверен, что, когда я сделаю вожу машину, выравнивание не будет настолько далеко, чтобы она врезалась в телефонный столб.

***

Роб Сигел ведет колонку The Hack Mechanic ™ для BMW CCA Roundel журнал на протяжении 33 лет и является автором пяти автомобильных книг. Его новая книга « Воскрешение Берты: выкуп нашей свадебной машины после 26 лет хранения » доступна на Amazon, как и другие его книги, такие как « Ran When Parked ». Вы можете заказать собственноручно подписанные копии здесь.

Развал-схождение своими руками Это проще, чем вы думаете!

Если вы заранее знаете, что схождение равномерно распределяется по каждой оси, то использование пластин схождения, как описано выше, является отличным способом измерения и отслеживания изменений. А поскольку схождение — это эффективный способ отрегулировать реакцию на поворот и баланс управляемости, я обнаружил, что использую подноски на трассе гораздо чаще, чем датчик развала. Чтобы проверить индивидуальное схождение каждого колеса, вам нужно установить коробку для струн, в которой вы проводите струну по обеим сторонам автомобиля вдоль горизонтальной оси колес на равном расстоянии от центральной точки каждого колеса. Вы можете купить причудливую струнную коробку, которую GMG использует на фотографии Porsche в начале истории, или вы можете использовать несколько подставок, пару кусков металлических трубок (прикрепленных к подставкам с помощью тисков или зажимов) с отверстия, просверленные на каждом конце, и кусок веревки, прикрепляющий их, как я.

Однако вы должны учитывать любую разницу в ширине передней и задней колеи, чтобы убедиться, что кузов квадратный, иначе вы получите перекошенные измерения. Так что, если ширина задней колеи, например, на дюйм уже, чем передняя, ​​вам нужно компенсировать это, установив струну на 1/2 дюйма дальше от центра задних колес.

После того, как вы правильно выровняли и выровняли коробку для струн, вы можете измерить расстояние от передней и задней части шины до струны, точно так же, как и с пластинами для пальцев, чтобы увидеть, в каком положении находится схождение. каждое колесо отдельно. Теперь у вас есть возможность установить схождение отдельно в каждом углу автомобиля или откорректировать общее схождение передних и задних колес так, чтобы оно было равномерно распределено из стороны в сторону (особенно важно для передней оси, так как неравномерное переднее схождение может привести к тому, что автомобиль тянуть в сторону при ускорении). Просто не забывайте проверять правильность квадратного сечения каждый раз, когда вы поднимаете автомобиль домкратом, чтобы отрегулировать схождение, потому что оно неизбежно опустится в немного другом положении. Вы также должны немного раскачивать автомобиль после изменения развала или схождения, просто чтобы убедиться, что автомобиль стабилизировался перед повторным измерением. Также убедитесь, что передние колеса направлены прямо вперед. Это может быть довольно трудоемко в первый раз, когда вы делаете выравнивание своими руками, с большим количеством настроек и перенастроек струнного ящика, когда вы подкрадываетесь к точным настройкам, которые вы пытаетесь набрать. Я потратил часы на настройку выравнивание в моем гараже, чтобы сделать это в самый раз, но это приятное чувство, когда вы, наконец, настроили его и сделали это сами. Вы станете работать быстрее и эффективнее, если потратите на это некоторое время.

Схождение передних колес регулируется на рулевых тягах путем ослабления контргайки и последующего поворота стержня внутри резьбового конца стержня (который соединен со ступицей/поворотным кулаком через шаровой шарнир или гильзовый шарнир), чтобы удлинить или укоротить его. Полезно измерить длину поперечной рулевой тяги с каждой стороны автомобиля, так как это может сказать вам, больше или меньше у вас схождение, с той или другой стороны, а также дает вам точку отсчета для измерения количества изменений, которые вы сделать из исходной точки.

На заднеприводных японских автомобилях, с которыми мне приходилось работать, развал и схождение задних колес регулируются с помощью эксцентриковых болтов , которые крепят рычаги к шасси. При вращении этих эксцентриковых (яйцевидных) болтов положение рычагов относительно шасси изменяется, так что в процессе регулируется либо развал, либо схождение. Эти болты часто имеют градусы, отмеченные на их фланцевой поверхности, что облегчает просмотр того, насколько вы изменили развал или схождение. На переднеприводных Honda, с другой стороны, схождение задних колес регулируется путем перемещения точки крепления схождения, а развал регулируется путем установки дополнительного верхнего компенсационного рычага, который можно физически удлинить или укоротить, подобно тому, как регулируются рулевые тяги. на передней части автомобиля. Суть в том, что ознакомьтесь с тем, как регулируются развал и схождение на вашем автомобиле, в качестве первого шага к выполнению регулировки своими руками, и распылите на эти контргайки и эксцентриковые болты проникающее масло (PB Blaster или подобное), потому что эти присоски имеют тенденцию ржавеют и со временем заедают.

Обычно я предпочитаю настраивать свои гоночные автомобили с небольшим расхождением передних колес, чтобы стимулировать более быструю реакцию на поворот. Для настроек заднего схождения мне обычно нравится немного схождения на переднеприводных и полноприводных автомобилях, чтобы помочь задней части вращаться и следовать за передним концом, в то время как на автомобилях с задним приводом я часто заканчиваю легким схождением для некоторого дополнительного среднего поворота. задняя устойчивость. Но то, как вы настроите схождение, будет зависеть от вашего стиля вождения, от того, как настроена остальная часть вашей подвески и к какому балансу управляемости вы стремитесь. Очевидно, что развал-схождение колес, и особенно настройки схождения, будут сильно отличаться на переднеприводном гоночном автомобиле, чем, например, на заднеприводном дрифт-каре.

Обычно у нас есть довольно хорошее представление о том, с чего начать настройку центровки, основываясь на многолетнем опыте настройки автомобилей для гоночной трассы, но все машины немного разные, поэтому постарайтесь привыкнуть сбор данных о температуре шин и мониторинг характера износа шин, оба из которых помогут вам с точки зрения изменений выравнивания, которые могут улучшить уровень сцепления с дорогой и характеристики управляемости автомобиля. С точки зрения чисто производительности, развал-схождение на самом деле заключается в том, чтобы заставить шины работать наилучшим образом, но иногда есть причины использовать настройки развала-схождения для регулировки баланса управляемости или изменения характеристик поворота, даже если это немного снижает производительность шины. Не бойтесь экспериментировать с развал-схождением, так как это мощный инструмент настройки, который действительно можно легко реализовать при наличии правильного набора инструментов и готовности их использовать.

1 2

Как выполнить развал-схождение

Подвеска вашего автомобиля может со временем выйти из строя из-за наезда на неровности дороги или удара, например, при наезде на выбоину. Когда это происходит, ваш автомобиль будет уводить в сторону на проезжей части или один или несколько протекторов шин могут изнашиваться неравномерно. Если вы проигнорируете проблему, развал-схождение может ухудшиться, что повлияет на безопасность и динамику вашего автомобиля.

Принцип работы системы развала-схождения

Развал-схождение — это когда вы регулируете углы колес так, чтобы они были одинаково параллельны друг другу и перпендикулярны земле. Цель развал-схождения — продлить срок службы шин вашего автомобиля и обеспечить максимально прямолинейное движение. Типичные проблемы выравнивания, которые необходимо предотвратить, и типичный способ выравнивания колес зависят от того, имеет ли ваш автомобиль переднеприводную или заднеприводную систему.

Если передние колеса не выровнены, ваш автомобиль может отклониться вправо. Развал-схождение передних колес включает в себя регулировку подвески кастера, развала и схождения. Этот процесс обеспечивает правильный угол контакта шин и дороги. В результате ваш автомобиль становится более устойчивым на дороге, а шины менее подвержены износу.

Как выполнить развал-схождение с помощью рулетки

Вы можете использовать рулетку и булавки, чтобы измерить схождение во время развал-схождения. Вот как это сделать.

1. Сядьте в машину и убедитесь, что рулевое колесо установлено прямо. Выберите место на шине.
2. Подведите автомобиль к ровной парковочной площадке и убедитесь, что рулевое колесо установлено прямо.
3. Убедитесь, что автомобиль загружен или кто-то находится на водительском сиденье.
4. Возьмите две булавки и прикрепите их к каждой из передних шин на постоянной высоте над землей.
5. Попросите вашего друга приложить один конец крана к шине, начиная с одного штифта, когда вы стоите на другой стороне карты.
6. Натяните ленту, чтобы она не провисала, и измерьте до другого штифта. Катите автомобиль вперед, пока штифты не будут торчать в передней части шин на высоте H. Снова измерьте расстояние между штифтами. Разница, которую вы получите между измерениями, и есть носок.

Как выполнить развал-схождение с помощью веревки

Использование простой веревки для выполнения регулировки колес вашего автомобиля может показаться элементарным, но это действительно работает. Даже элитные специалисты по автоспорту до сих пор регулярно используют этот метод. Убедитесь, что ваш автомобиль стоит на ровной поверхности, чтобы подвески ваших колес были одинаковыми. Попросите кого-нибудь держать руль прямо и по центру.

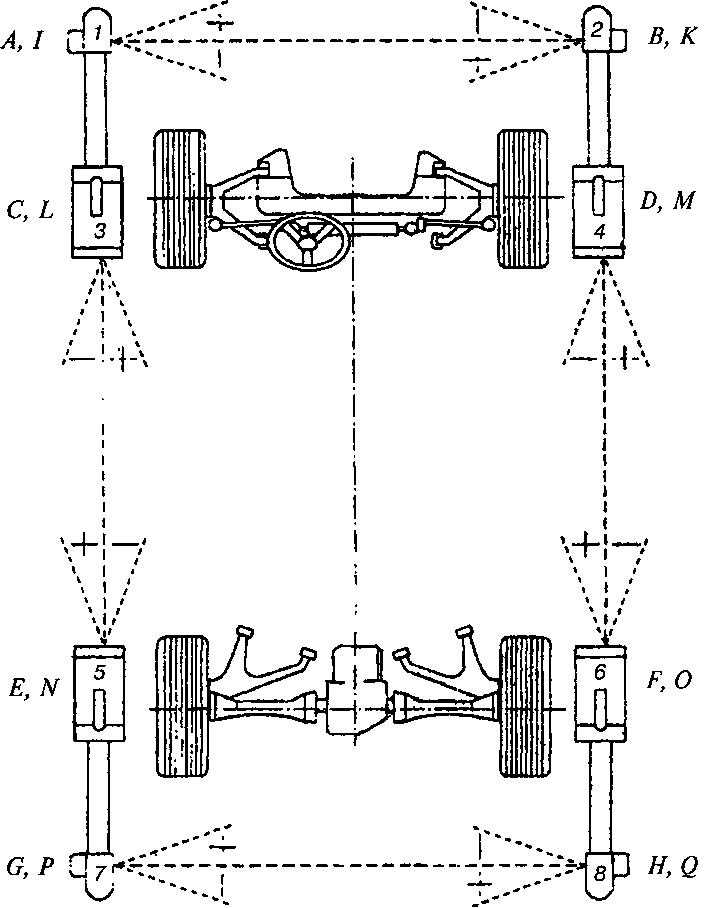

Установите автомобиль на ровной поверхности и возьмите два длинных стержня, один из которых длиннее ширины вашего автомобиля. Один сидит в передней части автомобиля, а другой позади него. Установите стержни на уровне оси. Для этой работы вам понадобится несколько подставок и зажим.

Затем протяните трос по обеим сторонам автомобиля между этими стержнями. Чтобы они оставались параллельными вашему автомобилю, вы будете делать некоторые измерения, регулировки и повторные измерения, пока они не установятся в правильном положении.

Измерьте расстояние от центра ступицы оси до струны, а затем отрегулируйте струну так, чтобы расстояние между линией струны и ступицей было одинаковым как для переднего, так и для заднего колеса.

Когда струна параллельна вашему автомобилю, пришло время измерить и отрегулировать схождение по мере необходимости. Чтобы измерить палец, снимите мерки от передней части обода до линии струны, а затем запишите число. Вам также придется измерить расстояние от задней части обода до струны.

Чтобы определить схождение внутрь или наружу, вычтите переднее измерение из заднего измерения. Например, если передний размер составляет 55 мм, а задний — 50 мм, у вас будет +10 мм или -10 мм схождения.

Как проверить развал-схождение в домашних условиях

Используя рулетку или веревку, вы можете выполнить полную развал-схождение в домашних условиях. Сюда входят:

• Кастор:  наклон оси рулевого управления, который можно определить, проведя вертикальную линию через верхний и нижний шаровой шарнир.
• Развал: вертикальный угол наклона шин внутрь или наружу.
• Схождение: Степень, в которой колеса направлены внутрь к центральной линии вашего автомобиля или наружу и в сторону от нее.

Во время сход-развала крайне важно отрегулировать кастер и развал до желаемых значений. Эта регулировка повлияет на носок.

Есть ли разница между развал-схождением передних и четырех колес?

Передний развал-схождение выполняется только на передней оси и не считается комплексной услугой, поскольку не гарантирует точное выравнивание передних и задних колес. С другой стороны, выравнивание четырех колес сочетает в себе выравнивание переднего конца и угла тяги, а также регулировку угла наклона задних осей. Обычно этому типу сход-развала подвергаются полноприводные автомобили и автомобили с передним приводом и независимой задней подвеской.

Тип автомобиля, которым вы владеете, и ваши привычки вождения определяют, как часто вам следует проводить сход-развал шин. Механики обычно рекомендуют выравнивать колеса вашего автомобиля каждые два-три года. На всякий случай откройте руководство пользователя. Если нет упоминания о конкретном графике, отвозите свой автомобиль в сервисный центр для проверки сход-развала не реже одного раза в год.

В некоторых ситуациях может потребоваться частая развал-схождение. Автомобили, ориентированные на производительность, и автомобили с более широкими шинами нуждаются в регулярной регулировке сход-развала. Кроме того, подумайте о том, чтобы сделать развал-схождение всякий раз, когда вы покупаете новый комплект шин.

Проверка развал-схождения Kia продлит срок службы шин и улучшит рулевое управление. Хотя развал-схождение можно выполнить дома своими руками, лучше всего, чтобы механик сделал это за вас в ближайшем сервисном центре. Вы можете сделать развал-схождение отдельно или в рамках ежегодного обслуживания шин и технического обслуживания автомобиля в Tom Kadlec Kia.

Опубликовано в Киа Информация | Комментариев нет »

Развал-схождение своими руками — Как сделать развал-схождение самостоятельно

11 мая 2021 г. 1 августа 2022 г. 1A Auto Team 1А Авто Блог Дом

Как самостоятельно выполнить развал-схождение с помощью веревки

Хотите самостоятельно выполнить развал-схождение? В этой статье рассматриваются основы развала-схождения своими руками и два метода проверки сход-развала — один с помощью веревки, а другой — с помощью рулетки. Читайте дальше, чтобы узнать, как сделать сход-развал в домашних условиях самостоятельно.

Признаки того, что вашему легковому или грузовому автомобилю требуется развал-схождение

• Если внешний протектор какой-либо шины изношен почти до лысого места, развал-схождение нарушено.
• Рулевое колесо, отцентрованное, криво.
• Автомобиль уводит в сторону при движении прямо

Этапы самостоятельной регулировки с помощью троса

Совет для профессионалов: .

1. Считайте PSI каждой шины

Снимите показания давления в фунтах на квадратный дюйм каждой шины и убедитесь, что показания верны.

2. Поместите картон под шины

Сложите два куска картона и поместите их за изношенной шиной и противоположной шиной на противоположной стороне.

Поставьте машину задним ходом так, чтобы шина располагалась по центру картона.

3. Отцентрируйте рулевое колесо

Поверните рулевое колесо вперед и назад и отрегулируйте его как можно ближе к центру, чтобы оно располагалось по центру

4. Натяните веревку на двухступенчатые табуретки в пределах досягаемости шин

Оберните кусок веревки между двумя табуретками и поместите их на расстоянии досягаемости от шин.

5.

Убедитесь, что струна достигает центра шины и находится на расстоянии одного дюйма от центрального колпачка.

Измерьте высоту струны и убедитесь, что она достигает высоты центра шины. Сделайте это для обеих сторон.

Поместите шнур примерно в дюйме от центральной крышки и убедитесь, что он натянут и не касается частей автомобиля.

6. Измерьте расстояние между табуретками и убедитесь, что они совпадают

Перед регулировкой измерьте расстояние между двумя струнами спереди и сзади и отрегулируйте их так, чтобы измерения совпадали.

7. С помощью рулетки проверьте разницу в 1/16″ между задней и передней частями обода.

Измерьте заднюю часть обода до струны.

Измерьте переднюю часть обода до струны.

Вы хотите, чтобы передняя часть шины проходила примерно на 1/16 ^-го от задней части шины. На этом автомобиле, если шина вышла слишком далеко, вам нужно отрегулировать и ослабить заднюю рулевую тягу, чтобы вытолкнуть переднюю часть шины. Различные транспортные средства будут иметь разные способы внесения корректировок.

8. Поверните колесо и отрегулируйте гайку поперечной рулевой тяги и рулевую тягу на четверть оборота для самостоятельного выравнивания

Чтобы отрегулировать правое переднее колесо, поверните рулевое колесо до упора влево. На этом автомобиле отметьте положение наконечника передней поперечной рулевой тяги.

Ослабьте гайку на новый оборот

Поверните и затяните рулевую тягу на четверть оборота плоскогубцами. Затем затяните гайку.

9. Отцентрируйте рулевое колесо, измерьте расстояние от передней и задней части обода и при необходимости отрегулируйте рулевую тягу

Поверните рулевое колесо в центральное положение, чтобы выпрямить шину.

Измерьте положение колеса и снова отрегулируйте рулевую тягу — при необходимости можно сделать полный оборот.

Как проверить выравнивание своими руками с помощью рулетки

Для другого метода проверки выравнивания переднего колеса используйте метр.

Как проверить выравнивание с помощью рулетки

1. Проведите линию на задней части шины ближе к центру и попросите помощника держать там рулетку

   Проведите линию на шине и попросите партнера с другой стороны провести линию на шине ближе к центру. Попросите партнера взять рулетку и измерить расстояние между двумя шинами.

2. Измерение расстояния между задней частью шин

   Отметьте размер на шине маркером и измерьте расстояние между ними.

3. Измерьте расстояние между передней частью шины

   Сделайте то же самое для передней части шины. Запишите расстояние между задней и передней частью, которое должно быть примерно 1/16 9.0287 th

Содержание, связанное с самостоятельной развал-схождением

• Как проверить протектор на износ
• Как диагностировать неисправность внутренней поперечной рулевой тяги
• Автомобиль тянет вправо или влево?

Купить запчасти на 1aauto.

com для сборки своими руками

• Двигатель и система управления двигателем
• Рулевое управление и подвеска
• Тормоза и ступичный подшипник

Обзор

сделай сам Развал-схождение — протестированы новые инструменты!

| How-To

Развал-схождение может показаться черной магией. Таких слов, как «кастер», «развал» и «схождение», достаточно, чтобы удержать любого от дальнейшего углубления в тему. И если вы зайдете в любую современную ремонтную мастерскую, которая предоставляет услуги по выравниванию, вы, вероятно, найдете большую управляемую компьютером систему с лазерной точностью, для работы которой, по-видимому, требуется степень магистра, не говоря уже о доске меню с соответствующей ценой. . Неудивительно, что сход-развал кажется загадочным!

Что такое сход-развал? Проще говоря, это физическое взаимодействие передней подвески с дорожным покрытием через колеса и шины. Сделав точку контакта колеса и шины с рамой регулируемой, настройки кастера, развала и схождения можно изменить, чтобы обеспечить максимальную управляемость, устойчивость и управляемость, особенно по мере накопления миль.

Tenhulzen Automotive производит высококачественные инструменты для сход-развала, которые обеспечивают профессиональные результаты по доступной цене. Мы выбрали его 1100p без помощи рук измерителя угла наклона / развала и комплекты 2200 Toe Plate для выполнения регулировки переднего колеса на нашем Trans Am ’76.

Нет никаких сомнений в том, что современное оборудование может давать точные результаты, когда требуется регулировка соосности, но простой механический подход был весьма эффективным десятилетиями ранее. Есть много компаний, которые предлагают различные инструменты и датчики, идеально подходящие для домашнего использования любителями. Tenhulzen Automotive является одной из таких компаний, и ее комплекты хорошо спроектированы, недороги и просты в использовании. Вот как можно добиться профессиональных результатов, не выходя из гаража!

Первым шагом в любой настройке колес является определение существующей настройки автомобиля. Обычно сначала мы начинаем с кастера, и он измеряется путем поворота шины на заданную величину. Профессиональные поворотные пластины для выравнивания (или поворотные столы) являются дорогостоящим вариантом, но с системой Tenhulzen в них нет необходимости. Мы купили пластиковые коврики для резки в нашем местном магазине товаров для дома и кухни за несколько долларов. После размещения под каждым передним колесом они были достаточно гладкими, чтобы шины могли скользить, не вращаясь. Затем мы использовали обычный транспортир и синюю ленту, чтобы создать контрольные точки для правильного хода шин.

Наиболее важными терминами при выполнении любой регулировки колес являются кастер, развал и схождение. В совокупности эти три фактора обеспечивают предсказуемую управляемость, плавность хода автомобиля и оптимальный срок службы шин. Современные автомобили, как правило, используют кулачковые болты с прорезями и / или удлиненные шарнирные прорези для регулировки угла наклона и развала, но старые автомобили обычно оснащены пакетами прокладок, зажатыми между верхним рычагом подвески и его точкой крепления на раме.

Начиная со стороны водителя, мы надежно прикрепили датчик продольного наклона/развала к переднему колесу и медленно повернули шину на 15 градусов влево. Затем мы нажали кнопку «ноль» на цифровом угломере, чтобы откалибровать его. Чтобы правильно определить угол кастера, мы медленно поворачивали шину вправо, пока она не достигла 15 градусов от центра. Затем число, отображаемое на цифровом датчике угла, было умножено на 2, чтобы определить угол кастера, и мы обнаружили, что наша Firebird остается в пределах допусков, рекомендованных заводом-изготовителем.

Кастер — это наклон вперед (отрицательный) или назад (положительный) поворотного кулака на верхнем рычаге, если смотреть сбоку от автомобиля, и измеряется в градусах. Кастер помогает удерживать автомобиль на прямолинейном движении по дороге и помогает автомобилю вернуться в центральное положение после поворота. Измеритель кастера/развала

Tenhulzen имеет соответствующие встроенные углы для быстрого визуального выравнивания при измерении угла кастера. Если вас вообще беспокоит точность ваших собственных опорных точек, вы также можете использовать простой равнобедренный треугольник и выровнять по нему инструмент Tenhulzen. Мы создали этот 15-градусный треугольник быстро и легко на нашем компьютере. Другие распространенные и приемлемые углы при измерении кастера составляют 10 или 20 градусов. Коэффициент умножения при их использовании равен 3 и 1,5 соответственно.

Развал — это наклон внутрь (отрицательный) или наружу (положительный) поворотного кулака на верхнем рычаге, если смотреть спереди или сзади автомобиля. Он тоже измеряется в градусах. Развал помогает удерживать шину на дорожном покрытии во время маневров или поворотов, а также помогает управлять автомобилем на малой скорости.

В старых автомобилях обычно используется набор прокладок, вставленных между верхним рычагом подвески и его точкой крепления на раме, для регулировки угла наклона и развала. Мы ослабили гайки с помощью дюймового ключа и вставили прокладки, необходимые для изменения нашего кастера и развала до желаемых характеристик. Вообще говоря, прокладка толщиной 1/8 дюйма учитывает изменение на 0,3 градуса. После того, как гайки были прикручены, мы пару раз качнули подвеску и приступили к измерению угла кастера, чтобы определить эффект. Процесс повторялся до тех пор, пока мы не достигли 1 положительной степени.

Схождение — это разница в долях дюйма между передними шинами, измеренная от их передней и задней части. Когда автомобиль движется по дороге, трение шин о дорожное покрытие имеет тенденцию вытягивать шины наружу. Схождение предназначено для компенсации провисания в системе рулевого управления и удержания автомобиля в прямолинейном положении. Слишком большое схождение или схождение может привести к преждевременному износу шин.

Эта диаграмма из старинного учебного пособия по регулировке колес, опубликованного GM, дает четкую визуальную перспективу того, как добавление или удаление прокладок между верхним рычагом подвески и рамой влияет на продольный наклон и развал.

Когда наш ’76 Firebird был новым, технические характеристики выравнивания Pontiac требовали кастера при 0 градусах и развала при 1 положительном градусе с допуском 0,5 градуса к любому из них. Схождение было на 1/16 дюйма внутрь с допуском 1/16 дюйма. С пробегом более 80 000 миль на его одометре и после замены изношенных резиновых втулок верхнего и нижнего рычагов на уретановые детали, мы поняли, что пришло время убедиться, что наши колеса правильно выровнены.

Чтобы выполнить развал-схождение в гараже, вам понадобится небольшой набор прокладок различной толщины. Тем не менее, большинство новых автомобилей больше не используют такие прокладки в передней подвеске, поэтому их может быть сложно найти в местных магазинах запчастей и / или на складах оборудования. Нам посчастливилось найти этот набор из 144 предметов (деталь № 67585) в ближайшем магазине Harbour Freight за 10 долларов. Это полностью соответствовало всем требованиям.

Хотя всегда рекомендуется начинать с заводских настроек, иногда преимущества в производительности можно получить при более агрессивных настройках кастера и развала. Знаменитый инженер Pontiac и эксперт по подвеске F-автомобилей Херб Адамс в ходе своих испытаний обнаружил, что улучшенная управляемость с заводскими рычагами управления в дорожных условиях стала возможной, если установить кастер на 1 положительный градус и развал на 1 отрицательный градус. Настройка схождения осталась такой, как и предполагалось Понтиаком. Следуя рекомендации Херба, именно эти характеристики выравнивания мы искали для нашего Firebird.

Установив на колесо инструмент Tenhulzen и повернув шину прямо вперед, мы поместили датчик обратно в инструмент. Для получения наиболее точных результатов датчик должен быть направлен в том же направлении, в котором он был откалиброван. Число, отображаемое на датчике, является углом развала. Мы нашли наш в пределах заводского допуска. После внесения необходимых регулировок прокладок для достижения нашего целевого угла развала в 1 градус минус, затем завершили процесс кастера и развала с обеих сторон автомобиля, мы приступили к затяжке гаек верхнего рычага нашей Firebird до рекомендованного Pontiac момента затяжки 75 фунтов на дюйм. футов, затем в последний раз измерили кастер и развал, чтобы проверить наши настройки.

Всякий раз, когда вы выполняете сход-развал, убедитесь, что ваш автомобиль стоит как можно ровнее и опирается на соответствующую высоту и вес. Это означает удаление всего, что обычно не установлено в автомобиле или на нем, поскольку он регулярно ездит по дороге. Шины также должны быть накачаны надлежащим образом. Втулки подвески, особенно в верхних и нижних рычагах подвески, должны быть в отличном состоянии, поскольку любой износ может помешать сохранению настроек сход-развала.

Убедившись в настройке кастера, мы перешли к углу развала нашего Firebird. Этот процесс начинается с извлечения цифрового угломера из инструмента для кастера/развала и его установки на плоской поверхности рядом с шиной для калибровки.

Tenhulzen Automotive производит серию инструментов для сход-развала, которые идеально подходят для домашних любителей. После быстрого звонка в Summit Racing уже через несколько дней у нас на пороге появился датчик кастера / развала 1100p Hands-Free (209,99 долл. США) и комплект пластины для носка 2200 (99,99 долл. США). Для тех, кто ищет комплект «все в одном», Tenhulzen 3300p — еще один вариант с соответствующей ценой, но без функции громкой связи.) Как только оборудование прибыло, мы скачали инструкции с веб-сайта Tenhulzen (www.alignmentinstructions.com), загнал наш Понтиак на четырехстоечный подъемник в нашем гараже и медленно и методично выровнял его передние колеса за полдня. Система Tenhulzen действительно упростила задачу!

Комплект Tenhulzen Toe Plate состоит из пары больших алюминиевых пластин, которые упираются в боковину шины, и двух выдвижных рулеток.
