Как снять датчик коленвала на шевроле ланос

процесс, описание, фото и видео

Датчик коленвала выходит со строя со временем эксплуатации. Если измеритель вышел со строя, то мотор работать не сможет. Чтобы проверить работоспособность датчика коленвала Дэу Ланос потребуется тестер и демонтаж элемента.

Выбор датчика

Каталожный номер датчика коленвала для Daewoo Lanos — 96183235. Стоимость детали 10$.

Замена датчика

Для замены датчика коленчатого вала на Daewoo Lanos потребуется ключ или головка на 10. Расположен измеритель на картере сцепления. Рассмотрим поэтапный процесс:

Так как операции выполняются с электрооборудованием, придётся снять клемму с аккумулятора.
Находим датчик.

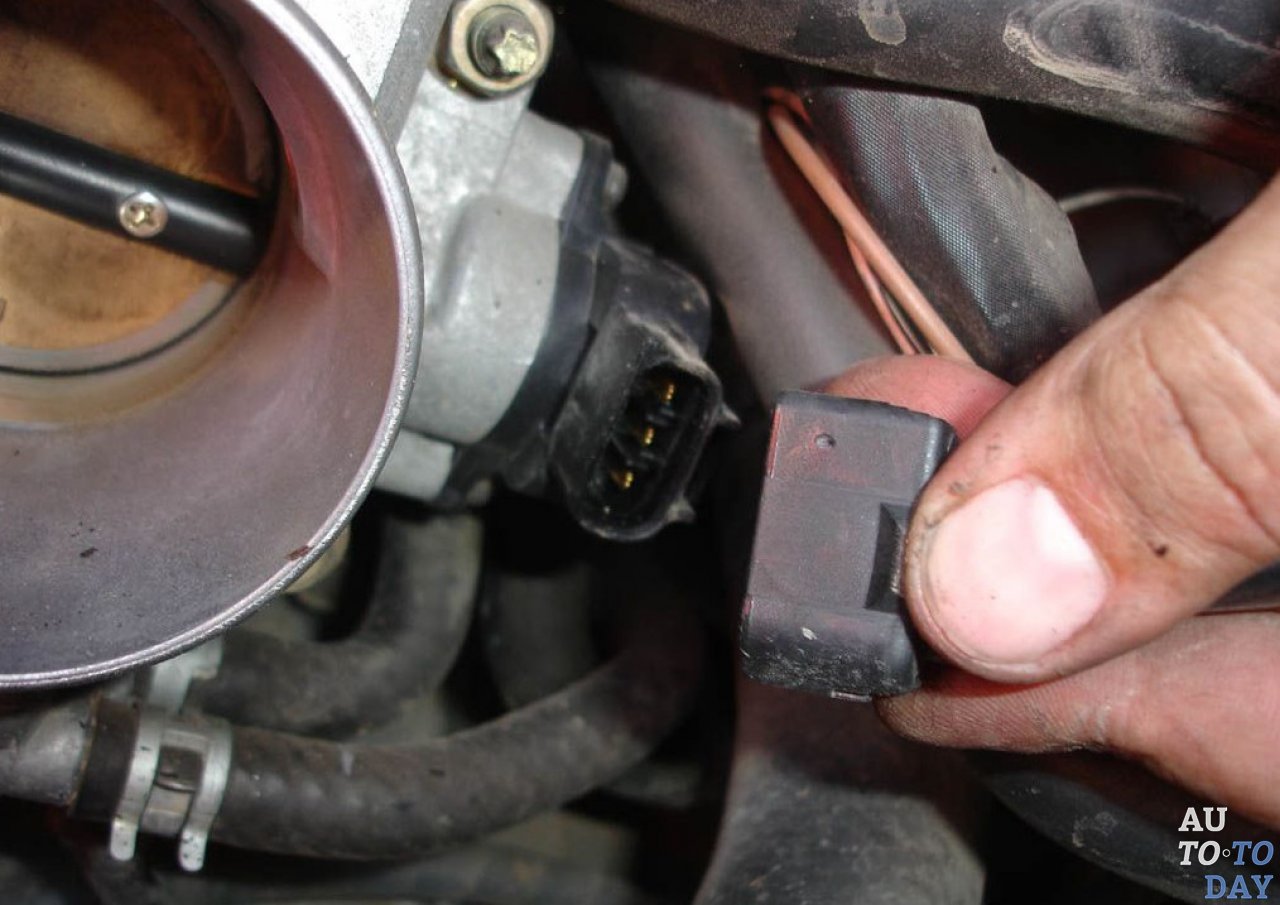

Отсоединяем клеммное соединение на колодке проводов.
При помощи ключа или головки на 10 выкручиваем фиксирующий болт.
Вынимаем датчик.
Устанавливаем новый ДПКВ в картер сцепления Daewoo Lanos.
Подключаем фишку проводов питания.

Если после установки нового датчика выскочила ошибка, то её необходимо сбросить.

Как заменить датчик положения коленчатого вала за 20 минут

Из-за неисправного датчика коленчатого вала двигатель заглохнет

Датчик угла поворота коленчатого вала предназначен для определения вращения коленчатый вал при работающем двигателе и отвечает за запуск система впрыска топлива и зажигания через главный компьютер PCM. Этот датчик кривошипа будет расположен в нижней части блок и может быть спереди, сзади или в середине двигатель на уровень коленвала.

Что идет не так?

Из-за вибрации двигателя, тепла и постоянного генерирования электромагнитных вырабатываемая энергия внутренние обмотки могут стать хрупкими и сломаться, вызывая прямое или прерывистое короткое замыкание датчика, которое вызовет двигатель заглохнет. Этот сбой может вызвать, а может и не вызвать проверьте, загорелся ли индикатор двигателя, и установите код неисправности для этой проблемы.

СПОНСИРУЕМЫЕ ССЫЛКИ

Сколько это стоит?

Когда забираете машину в гараж, Замененный датчик положения коленвала зависит от марки, модели и расположение датчика.Некоторые датчики находятся на открытом воздухе, в то время как другие могут быть похоронен под стартером или в труднодоступном месте, например, в верхней части кожух трансмиссии. Сам датчик будет стоить от 8 до 49 долларов. (США) на Amazon. Стоимость труда составит от 60 до 180 долларов в зависимости от расположение датчика.

Давайте начнем

Начните с обнаружения датчика, что можно сделать, проверив двигатель на поиск любого датчика на нижнем уровне, который соответствует новому датчику, который у вас есть только что купил.Также вы можете проверить изображения Google или воспользоваться онлайн-руководством по ремонту. сервис как Mitchell1. Вам также понадобится домкратом автомобиль и поддерживайте его на домкратах. Надевайте защитные перчатки и очки.

Есть видео, и внизу этой статьи показано, как сделано.

1. Отсоедините аккумулятор

Каждый раз, когда вы работаете с внутренней работой двигателя, это хорошее идея отключить аккумулятор, чтобы избежать короткого замыкания на электрическую сеть автомобиля система.Для гибридных автомобилей также удалите заглушку для снятия с охраны основного аккумулятора. упаковка. Обратитесь к руководству по эксплуатации для определения местоположения.

СПОНСИРУЕМЫЕ ССЫЛКИ

2. Свободный доступ к датчику

Этот датчик кривошипа находится за стартер, который необходимо снять, чтобы получить доступ к датчику. Использовать магазин свет, чтобы лучше видеть, что вы делаете при работе под автомобилем.

3.Осмотрите расположение датчика

СПОНСИРУЕМЫЕ ССЫЛКИ

Этот датчик трудно увидеть из-за линий охлаждения коробки передач. но находится ли он сбоку от блока с присоединенным электрическим разъемом. Если датчик угла поворота коленчатого вала замаслен, сейчас хорошее время для использования небольшого количества карбюратора очиститель для удаления масла, чтобы начать работу с чистого листа.

4. Освободите электрический разъем

Электрический разъем будет прикреплен к датчику с помощью пластикового зажима. которые вы сильно толкаете или тянете наружу, чтобы освободить.Как только это будет сделано нежно извлеките разъем из датчика. Иногда этот разъем может быть немного прилипает из-за герметичного уплотнения, которое помогает удерживать воду, которая вызвать коррозию клемм датчика. После снятия разъема проверьте на предмет ржавчины и при необходимости очистите или замените косичку. Только эта проблема вызвать заглох двигателя.

5. Отверните болт крепления датчика

СПОНСИРУЕМЫЕ ССЫЛКИ

Большинство датчиков коленчатого вала имеют только один крепежный болт, который обычно представляет собой болт диаметром 10 мм.Используйте небольшой гаечный ключ или головку, чтобы вывернуть болт, повернув его против часовой стрелки. и отложите в сторону для безопасного хранения.

6. Снимите датчик

Снятие датчика кривошипа может быть немного трудным, потому что у них длинный стержень и может застрять в блоке. Используйте небольшую кирку или стандартную отвертку, чтобы клин под монтажным выступом датчика, чтобы высвободить его. Будьте осторожны, не обращайтесь к большое давление, потому что эти датчики, как известно, ломались, оставляя часть датчик внутри блока.Когда это случается, иногда у вас будет возможность протолкнуть сломанный кусок внутрь, чтобы он упал в масляный поддон, где он останется или вы можете снять масляный поддон, чтобы удалить сломанный кусок.

Освободив датчик, крепко возьмитесь за него и вращающим движением извлеките блок двигателя. На датчике будет уплотнительное кольцо круглого сечения, которое необходимо заменить на новый датчик. Большинство новых датчиков поставляются с новым уплотнительным кольцом.

7. Сопоставьте новый датчик коленчатого вала

СПОНСИРУЕМЫЕ ССЫЛКИ

Сотрите масло со старого датчика, чтобы было хорошо видно любой рисунок. изменения, которые может иметь новый датчик. Незначительные изменения дизайна обычны, когда установка новых датчиков, таких как монтажные петли. Одно может отличаться длина стержня датчика, потому что, если стержень слишком длинный, он будет контактировать коленчатый вал, и если он слишком короткий, он не будет считываться правильно.

8. Установка нового датчика положения коленчатого вала

Перед установкой нового датчика протрите его рабочее полотенце. отверстие порта датчика, чтобы обеспечить надлежащее уплотнение для нового уплотнительного кольца датчика. Моторное масло будет присутствовать в этом отверстии, поэтому не распыляйте очиститель карбюратора внутри порта. Вы можете распылить очиститель на полотенце, чтобы облегчить процесс очистки.

Поместите новый датчик кривошипа под прямым углом в отверстие порта датчика и сильно нажмите его на место, совместив отверстие монтажной пластины с резьбовым отверстием под болт в блоке.Затем вставьте крепежный болт и вверните его вручную, повернув это по часовой стрелке, чтобы избежать перекрестной резьбы. Используйте небольшое количество чистого моторного масла или WD40 для смазки кольцевого уплотнения, чтобы избежать повреждения уплотнения, которое приведет к утечка масла. После установки датчика вверните крепежный болт в поместите и затяните примерно до 2-3 футов фунтов.

СПОНСИРУЕМЫЕ ССЫЛКИ

Вставьте электрический разъем на место, прислушиваясь к щелчку, говорящему вам разъем успешно установлен и готов к работе.

9. Подключите аккумулятор

Теперь, когда работа завершена, снимите автомобиль с домкратов и снова подключите отрицательный кабель аккумуляторной батареи и все готово. Смотрите видео ниже!

Посмотреть видео!

Посмотрите следующее видео, чтобы получить представление о том, как эту работу выполняет один из наша механика.

СПОНСИРУЕМЫЕ ССЫЛКИ

Вот видео, как выполняется работа с датчиком в задней части двигателя.

Если у вас есть Вопросы по датчику коленвала задавайте на нашем форуме. Если тебе надо машина совет по ремонту, пожалуйста, спросите, наше сообщество механиков с радостью вам поможет и это всегда на 100% бесплатно.

Надеемся, вам понравилось это руководство и видео. Мы создаем полный набор руководства по ремонту автомобилей. пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и почаще проверяйте наличие новых видео, которые почти загружены каждый день.

Статья опубликована 30.05.2018

Как заменить датчик распределительного вала менее чем за 20 минут

Узнайте, как заменить датчик распределительного вала двигателя в вашем автомобиле. Мы — команда сертифицированных механиков ASE, которые создали это руководство по обслуживанию. чтобы помочь вам сэкономить деньги.

Как это работает?

Датчик положения распределительного вала вашего двигателя предназначен для подсчета оборотов распредвал внутри двигателя во время его работы. Используя металлический таймер где-нибудь на распредвале, это датчик использует магнитное поле, которое создается, а затем разрушается, что считается за единицу. революция.Эта информация затем отправляется на компьютер автомобиля и затем фигурирует в уравнении операционной программы. Этот датчик может иметь сокращение от CMP или CMS.

Где это находится?

Датчик кулачка расположен в клапанной крышке рядом с верхней частью двигателя или они могут быть расположены спереди или сзади головки блока цилиндров, как на картинке. ниже.

СПОНСОРНЫЕ ССЫЛКИ

Признаки неисправного датчика распределительного вала

Когда датчик кулачка выходит из строя, он заставит загореться индикатор проверки двигателя и выдать код неисправности.Это может также приводить к резкой работе двигателя при движении автомобиля на крейсерской скорости или на холостом ходу. Из-за отсутствие информации обратной связи с компьютером эта проблема датчика может вызвать двигатель спотыкается или колебания. Хотя некоторые думают, что двигатель не запустится, если этот датчик сработает. но это просто неправда, потому что компьютер всегда будет использовать коленчатый вал датчик угла поворота, позволяющий двигателю работать.

Что идет не так?

Внутри кулачкового датчика есть медные провода небольшого сечения, которые тепло и вибрация двигателя.Со временем эти обмотки могут сломаться или короткое замыкание, которое мешает датчику считывать магнитные вращение распредвала.

Безопасно ли водить машину?

Когда датчик угла поворота распредвала выходит из строя, одна часть необходимой информации работать двигатель теряется. К счастью, на компьютере хватит информация от остальных датчиков, чтобы двигатель работал. В компьютер заменит отсутствующие данные альтернативным значением.это действие вызывает двигатель потерял небольшое количество мощности и экономии топлива.

Стоимость услуг

Стоимость обслуживания датчика положения распределительного вала

зависит от производителя и местонахождения датчик. Если вы выполняете работу в ремонтной мастерской или у дилера, будет стоить от 180 до 250 долларов США. В то время как если вы выполняете работу Сам датчик будет стоить от 25 до 65 долларов США.

СПОНСОРНЫЕ ССЫЛКИ

Каков срок службы кулачковых датчиков?

Эти датчики должны служить в течение всего срока службы автомобиля и в большинстве случаев, но как со всей электроникой они могут выйти из строя в любой момент.

Посмотрите видео!

Затем следуйте инструкциям, чтобы получить дополнительные советы и информацию, которая регулярно обновляется.

Приступим!

Начните с того, что автомобиль стоит на ровной площадке в парке с выключенным двигателем и комплект аварийного тормоза. Хотя внешний вид двигателя будет отличаться, процесс аналогичен для большинства автомобилей. Вы можете получить запасные части и инструменты на Amazon или местный магазин запчастей или автомобильный дилер.

Необходимые инструменты и материалы

СПОНСОРНЫЕ ССЫЛКИ

Замена датчика угла наклона распредвала
Набор инструментов
Защитные очки и перчатки

Шаг 1

Снимите датчик распределительного вала: Найдите датчик, осмотрев переднюю часть, задняя и верхняя часть двигателя. Эти датчики находятся в поле зрения и будут к ним прикреплен двух- или трехжильный соединитель.

Используйте небольшую отвертку с плоским лезвием (стандартную) или кирку, чтобы отсоединить электрический разъем. язычок для снятия разъема с датчика. Осторожно вытащите разъем из датчик. Он может немного застрять из-за герметичного уплотнения внутри разъем, который предназначен для защиты от влаги.

Используя торцевой ключ на 8 или 10 мм (в большинстве случаев), снимите распредвал. болт крепления датчика, повернув его против часовой стрелки.Обычно бывает только один болт.

СПОНСОРНЫЕ ССЫЛКИ

Иногда эти болты могут быть перетянуты на заводе, что вызывает резьба болта растягивается и ослабляется. Осмотрите резьбу на предмет повреждений. и при необходимости замените болт.

Возьмитесь за датчик и вращающим движением вытащите датчик из корпус. Это тоже может немного застрять из-за уплотнительного кольца круглого сечения. предназначен для контроля моторного масла.

После извлечения датчика из корпуса или крепления проверьте электрические клеммы на предмет повреждения и коррозия, которые ухудшают работу датчика.

Шаг 2

Установить новый датчик распредвала: После старого датчик был удален, протрите его, чтобы вы и сравните новый датчик с обеспечить правильную установку. Убедитесь, что датчик имеет новое кольцевое уплотнение, чтобы избежать утечка масла после установки нового датчика.Иногда будет быть незаметным обновлением производителя датчика, которое изменит его внешний вид немного.

СПОНСОРНЫЕ ССЫЛКИ

Используйте магазинное полотенце, чтобы очистить место, чтобы избежать протечек. Затем примените небольшое количество моторного масла или WD40 на уплотнительное кольцо и осторожно опустите датчик на место. Масло помогает смазать уплотнение, что поможет Избегайте повреждения уплотнения во время установки.

Вставьте крепежный болт и заведите его вручную, чтобы избежать перекрестной резьбы. Избегайте заворачивания болта при использовании розетки.

Используйте небольшой торцевой ключ или гаечный ключ и затяните крепление датчика. болт. Этот болт не обязательно должен быть очень затянут, поскольку он удерживает только датчик. на месте. Согласно спецификации крутящий момент составляет около 2 фунтов.

СПОНСОРНЫЕ ССЫЛКИ

Осмотрите разъем проводки, чтобы убедиться, что на нем нет жира и грязи. и коррозия.При необходимости очистите перед установкой на новый датчик. Осмотрите проводку разъема, потому что обычно именно здесь происходят.

Надежно установите электрический разъем, протолкнув его внутрь по направлению к разъем. Когда он будет полностью установлен, вы должны услышать щелчок.

После установки нового датчика дважды проверьте монтаж. болт и соединение для обеспечения правильной установки.После завершения ремонта подключите считыватель кодов, чтобы очистить коды и запустить двигатель. Сканер кода выдаст сообщение «ПРОЙДЕН», свидетельствующее об успехе вашей работы.

Есть вопросы?

Если у вас есть вопросы по датчикам распредвала, посетите наш форум. Если тебе надо машина совет по ремонту, обратитесь в наше сообщество механиков, которые будут рады помочь. Наш сервис всегда на 100% бесплатный.

СПОНСОРНЫЕ ССЫЛКИ

Надеемся, вам понравилось это руководство и видео.Мы создаем полный набор руководства по ремонту автомобилей. пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и почаще проверяйте наличие новых видео, которые почти загружены каждый день.

Статья опубликована 06.06.2018

как это работает, симптомы, проблемы, тестирование

Обновлено 4 декабря 2018 г.

Ford Датчик положения коленчатого вала (CKP)

Датчик положения коленчатого вала измеряет скорость вращения (об / мин) и точное положение коленчатого вала двигателя. Без датчика положения коленчатого вала двигатель не запускался.

В некоторых автомобилях датчик устанавливается рядом с главным шкивом (балансиром), как у этого Форда на фото. В других автомобилях датчик мог быть установлен на картере коробки передач или в блоке цилиндров двигателя, как на фото ниже. В технической литературе датчик положения коленчатого вала сокращенно обозначается CKP.

Как работает датчик положения коленвала

В этом двигателе GM датчик положения коленчатого вала
установлен на блоке цилиндров

Датчик положения коленчатого вала расположен так, что зубцы на реактивном кольце, прикрепленном к коленчатому валу, проходят близко к наконечнику датчика.В реакционном кольце отсутствует один или несколько зубцов, чтобы компьютер двигателя (PCM) мог определять положение коленчатого вала.

При вращении коленчатого вала датчик выдает импульсный сигнал напряжения, каждый из которых соответствует зубцу на кольце реактора. На фото ниже показан реальный сигнал датчика положения коленчатого вала при работе двигателя на холостом ходу. В этом автомобиле кольцо реактора выполнено с двумя недостающими зубьями, как вы можете заметить на графике.

PCM использует сигнал датчика положения коленчатого вала, чтобы определить, в какое время производить искру и в каком цилиндре.Сигнал от положения коленчатого вала также используется для отслеживания пропусков зажигания в каком-либо из цилиндров.

Сигнал датчика положения коленчатого вала на экране осциллографа.

Если сигнал с датчика отсутствует, искры не будет и топливные форсунки не будут работать.

Двумя наиболее распространенными типами являются магнитные датчики со считывающей катушкой, которые вырабатывают напряжение переменного тока, и датчики на эффекте Холла, которые вырабатывают цифровой прямоугольный сигнал, как на фотографии выше.В современных автомобилях используются датчики Холла. Датчик типа измерительной катушки имеет двухконтактный разъем. Датчик Холл-эффект имеет три-контактный разъем (опорное напряжение, заземление и сигнал).

Реклама — Продолжите чтение ниже.

Признаки неисправности датчика положения коленвала

Неисправный датчик может вызвать периодические проблемы: автомобиль может случайно остановиться или заглохнуть, но затем без проблем перезапустится. Двигатель может не запускаться в сырую погоду, но после этого заводится нормально.Иногда вы можете увидеть, как датчик оборотов работает нестабильно. В некоторых случаях неисправный датчик может вызвать длительное время проворачивания перед запуском двигателя. Если датчик неисправен, двигатель запустится, но не запустится. Подробнее: Почему двигатель заводится, но не заводится: общие проблемы.

Неисправности датчика положения коленчатого вала

Датчик положения коленчатого вала

Наиболее распространенный код OBDII, связанный с датчиком положения коленчатого вала, — это P0335 — Датчик положения коленчатого вала «A», цепь .В некоторых автомобилях (например, Mercedes-Benz, Nissan, Chevy, Hyundai, Kia) этот код часто вызывается неисправностью самого датчика, хотя могут быть и другие причины, такие как проблемы с проводкой или разъемом, поврежденное кольцо реактора и т. Д.

В некоторых автомобилях периодическая остановка двигателя также может быть вызвана проблемой с проводку датчика положения коленчатого вала. Например, если провода датчика не закреплены должным образом, они могут задеть какую-нибудь металлическую деталь и закоротить, что может вызвать периодическую остановку.

В бюллетене Chrysler 09-004-07 описана проблема с некоторыми моделями Jeep и Chrysler 2005-2007 годов, когда отказавший датчик положения коленчатого вала может вызвать проблемы с запуском. Для устранения проблемы необходимо заменить датчик на новую.

Другой бюллетень Chrysler 18-024-10 для некоторых автомобилей Chrysler, Dodge и Jeep 2008-2010 годов упоминает проблему, при которой код P0339 — Неустойчивый датчик положения коленчатого вала может быть вызван неправильным зазором или плохой гибкой пластиной.

Отказ датчика положения коленчатого вала был обычным явлением в некоторых автомобилях GM 90-х годов. Одним из симптомов было заглохание при горячем двигателе. Замена датчика положения коленвала обычно решала проблему.

Как проверяется датчик положения коленчатого вала

Сопротивление этого положения коленчатого вала датчик от
Ford Escape 2008 г. измеряет при 285,6 Ом,
, что находится в пределах спецификации

Каждый раз, когда есть подозрение, что проблема может быть вызвана датчиком положения коленчатого вала или если имеется соответствующий код неисправности, датчик необходимо визуально осмотреть на предмет трещин, ослабленных или корродированных контактов разъема или других очевидных повреждений.Правильный зазор между наконечником датчика и кольцом реактора также очень важен.

Правильную процедуру тестирования можно найти в руководстве по обслуживанию. Мы разместили несколько ссылок, по которым вы можете получить доступ к руководству по обслуживанию за абонентскую плату, внизу этой статьи.

Для датчиков типа измерительной катушки процедура тестирования включает проверку сопротивления. Например, для Ford Escape 2008 года сопротивление датчика положения коленчатого вала (CKP) должно быть в пределах 250–1000 Ом, согласно Autozone.Мы измерили сопротивление 285,6 Ом (на фото), что соответствует техническим характеристикам. Если сопротивление ниже или выше указанного, датчик необходимо заменить.

Для датчиков Холла-типа, опорное напряжение (обычно +5 В) и сигнал заземления должно быть испытаны. Самый точный способ проверить датчик положения коленчатого вала — это проверить сигнал датчика с помощью осциллографа.

Иногда датчик может иметь периодическую ошибку, отсутствующую во время тестирования.В этом случае может помочь проверка бюллетеней технического обслуживания (TSB) и исследование общих проблем. Датчик положения коленчатого вала можно проверить с помощью диагностического прибора. Сканирующие приборы покажут сигнал датчика как «Обороты двигателя» или «Обороты двигателя». Когда это может быть полезно? Если автомобиль периодически глохнет, отслеживание сигнала датчика может дать ответ: если сигнал датчика внезапно падает до нуля, а затем возвращается, это означает, что проблема либо внутри датчика, либо с проводкой или разъемом датчика.

Если датчик работает правильно, сигнал оборотов должен постепенно снижаться или повышаться. как на этом фото. Мы протестировали датчик положения коленчатого вала в этом автомобиле с помощью приложения OBDII «Torque» на мобильном телефоне.

Замена датчика коленвала

Замена датчика положения коленвала стоит не очень дорого. Деталь стоит от 35 до 115 долларов плюс 55-130 долларов за рабочую силу. Лучше всего использовать OEM-деталь. В большинстве автомобилей его довольно легко заменить, хотя иногда датчик бывает трудно снять из-за коррозии.Смотрите эти видео на YouTube для получения дополнительной информации. При замене датчика положения коленчатого вала важно проверить надлежащий зазор между датчиком и зубьями реактивного кольца.

Как снять датчик коленчатого вала на Nissan Sentra «Автосервис и ремонт :: WonderHowTo

Если у вас есть Nissan Sentra и вы знаете хоть что-нибудь о работе с автомобилями, вы, вероятно, осознали, насколько вам повезло иметь такой легкий автомобиль. ремонтировать себя. В этом удобном видео показано, как быстро и легко выполнить одно техническое обслуживание автомобиля, сняв датчик коленвала. Вам нужно будет сделать это, если ваш датчик подвергся коррозии, как на этом видео.

Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.

Купить сейчас (97% скидка)>

Рено логан снять датчик коленвала

Всем привет! В сегодняшнем посте хочу вам рассказать, о том, как снять датчик положения коленчатого вала на автомобиле Рено Меган 2.

Датчик я снимал, для проверки на наличие внешних загрязнений. Т.к. в последнее время двигатель, в первые секунды при холодном запуске, работал неустойчиво. Но после небольшой прогазовки, обороты двигателя сразу же стабилизировались.

Прежде, чем перейти к процессу снятия датчика коленвала, хотелось бы немного рассказать о его предназначении.

Датчик положения коленчатого вала предназначен вырабатывать импульсы напряжения, по которым электронный блок управления (ЭБУ) определяет частоту вращения коленчатого вала и положение ВМТ первого-четвертого цилиндров двигателя, поэтому его иногда называют датчиком ВМТ. Опорные сигналы датчика задают зубцы, выполненные на поверхности маховика двигателя. Между двумя из этих зубцов паз увеличен. Когда при вращении маховика этот паз оказывается напротив датчика положения коленчатого вала, в череде его сигналов, поступаемых в ЭБУ, появляется увеличенный интервал. По нему ЭБУ определяет ВМТ.

По сигналам датчика ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя. Поэтому часто этот датчик часто называют датчиком синхронизации.

Датчик положения коленчатого вала установлен с левого торца блока цилиндров сверху в картере сцепления (в картере коробки передач для автомобиля с АКП).

Работа двигателя с неисправным датчиком положения коленчатого вала невозможна. Датчик положения коленвала ремонту не подлежит и в случае неисправности его заменяют.

Далее на фото место его установки.

Снятие датчика положения коленчатого вала на Рено Меган 2 осуществляем в следующей последовательности:

Примечание

Рекомендую Вам для удобства снятия датчика коленвала снять кронштейн (площадку) АКБ. Как это сделать читаем в посте «Снимаем кронштейн (площадку) АКБ на Рено Меган 2».

1. Шлицевой отверткой с тонким лезвием освобождаем фиксатор разъема датчика и отсоединяем колодку проводов.

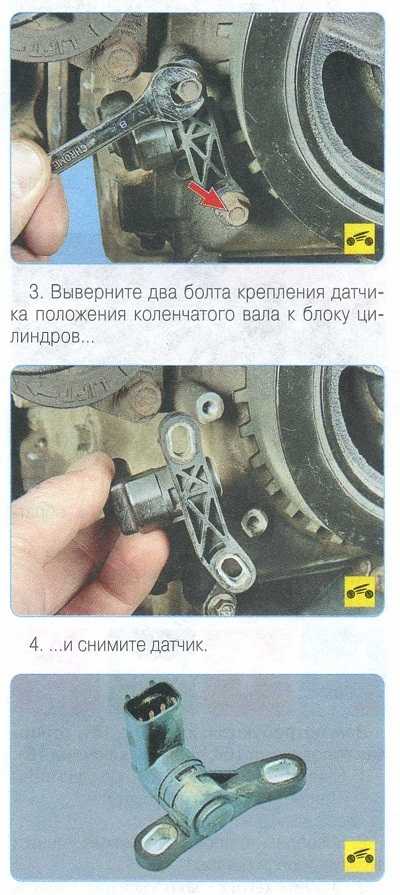

2. При помощи ключа с удлинителем и головкой на 10 мм отворачиваем два болта крепления датчика.

3. Снимаем датчик.

И еще одно примечание!!!

Если у вас не получится отсоединить колодку проводов на установленном датчике, то тогда сначала его открутите и отодвиньте в сторону (на сколько хватит длины проводов). После чего вам не составит труда отсоединить колодку проводов от разъема датчика.

Далее на фото состояние датчика, сразу же после его снятия.

После чистки.

В общем почистил датчик и установил обратно. Проблемы с неустойчивыми оборотами двигателя, в первые секунды при холодном запуске, полностью исчезли.

Замена датчика коленвала и распредвала (QR20)

Столкнулся с проблемой.

Nissan X-trail, 2005 год. Европеец. АКПП. двигатель QR20. Пробег 270000км.

Симптомы: При длительном движении, особенно в жаркую погоду, начала пропадать тяга двигателя. .. Ну конечно-же бензонасос! Мало того, спустя некоторое время (3-4 дня) автомобиль мог запросто заглохнуть во время движения. Но стоили выключить зажигание и снова его включить — он спокойно заводился и ехал дальше. Затем, спустя еще пару дней, произошел случай, который заставил принять срочные меры. Доехали на автомобиле до места. Заглушили. Сходили в магазин (минут 15-20), вернулись к машине и она отказалась запускаться. Стартер мотор крутит — бензонасос молчит. Спустя час машина завелась сама. Было решено, что бензонасос остыл и начал работать. Сразу поехали менять бензонасос. Бензонасос заменили. Подходит на 100% бензонасос от ВАЗ 2110. Его и поставили. Машина сразу завелась и поехала.

Сутки она ездила очень хорошо. Без провалов и прочих признаков неисправности. Затем, спустя сутки, после непродолжительного похода на рынок, она отказалась заводиться. Постояла часа полтора и завелась. Но холостой ход нестабильный. Поехали. Отъехали с килметр — решил проверить. Остановился. Заглушил. Завести не смог! И тут пришел «Джеки Чан» !!!

Была вызвана кавалерия с диагностическим компьютером. Диагностика показала ошибку датчика положения коленвала!!!

Вот так! А симптомы изначально были как будто бензонасос подох!

Датчик конечно был заменен. После чего я в сети нашел очень грамотную статью по замене датчика:

===========================================================================

Датчик положения коленчатого вала (ДПКВ) является эл.магнитным датчиком, по которому в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. В этой связи ДПКВ является основным, без которого работа системы впрыска топлива не возможна. Неисправности ДПКВ неминуемо при ведут к сбоям в работе двигателя.

Симптомы неисправного ДПКВ:

неустойчивые обороты двигателя на холостом ходу,
самопроизвольное повышение или снижение оборотов двигателя,
остановка работы двигателя,
невозможность запуска двигателя,
снижение мощности двигателя,
возникновение детонации при динамических нагрузках,
мультитроникс выдает ошибку 0335,
пропадает шкала тахометра,
пропуски искрообразования.

Датчик положения распределительного вала (ДПРВ) предназначен для определения углового положения газораспределительного механизма в соответствии с положением коленчатого вала двигателя. Информация, поступающая от датчика положения распределительного вала, используется системой управления двигателем для управления впрыском и зажиганием. Функционально датчик связан с датчиком частоты вращения коленчатого вала двигателя.
Симптомы неисправного ДПРВ схожи с симптомами неисправного ДПКВ.

Замена неисправных ДПКВ и ДПРВ
Номер ДПКВ точно такойже как и у ДПРВ, т.е. эти два датчика абсолютно одинаковые!

Замена датчика положения распределительного вала

Снятие
1) Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Отсоединить разъем от датчика.
3) Выкрутите болт крепления датчика.
4) Снимите датчик с головки блока цилиндров.

Установка
1) Проверьте уплотнительное кольцо на наличие повреждений.
2) Убедитесь, что датчик не имеет повреждений и на нем отсутствуют металлические частицы.
3) Установить датчик на головку блока цилиндров.
3) Подключите разъем к датчику.
4) Подключите провод к отрицательному выводу аккумуляторной батареи.

Замена датчика положения коленчатого вала
Этот датчик находится в труднодоступном месте (за подушкой двигателя). Снять его можно лишь на яме или подъемнике. Я умудрился снять и поставит его прямо на улице. Через открытый капот. Но! У меня длинные руки!

Снятие
1) Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Отсоединить разъем от датчика.
3) Выкрутите болт крепления датчика.
4) Снимите датчик.

Установка
1) Проверьте уплотнительное кольцо на наличие повреждений.
2) Убедитесь, что датчик не имеет повреждений и на нем отсутствуют металлические частицы.
3) Установите датчик.
3) Подключите разъем к датчику.
4) Подключите провод к отрицательному выводу аккумуляторной батареи.

===================================================================================

P/S.

1. Как я уже говорил я менял датчик на асфальте без подъемника или ямы. Через открытый капот. Жутко неудобно. Нужно иметь длинные руки и огромное желание… Честно говоря не представляю как его снять с ямы. Там тоже подступы к нему ОЧЕНЬ затруднены.

2. Клеммы с аккумулятора не скидывал и честно говоря смысла в этом не вижу. Во первых если зажигание выключено — на датчиках напруги нет. Во вторых — скинув клемму с аккумулятора вы потом сможете оживить магнитолку? Она у вас не закодирована?

3. Комп запоминает ошибку датчика. После замены датчика ошибку необходимо скинуть. Либо диагностическим компьютером, как я и сделал, либо отключением аккумулятора, если не боитесь, что магнитолка заблокируется. ..

4. Датчики положения коленвала и положения распредвала абсолютно одинаковые. Если датчик колена сдох у вас в дальней дороге, либо нет возможности купить новый, а машина должна быть на ходу, то можно поменять их местами. В итоге машина оживет, но не будет работать механизм смещения фаз газораспределения. Но машина будет передвигаться своим ходом!

Как снять датчик коленвала ниссан примера р12

Ремонт и замена датчика коленвала на Nissan Primera III (P12)

Ремонт и замена датчика коленвала на Ниссан Primera III (P12) своими руками – Инструкции по ремонту и замене датчика коленвала на авто Nissan Primera III (P12) Сортировать по популярностиполезностиобсуждениямдате добавления

Как снять датчик коленчатого вала на Nissan Sentra «Автосервис и ремонт :: WonderHowTo

Купить сейчас (97% скидка)>

как это работает, симптомы, проблемы, тестирование

Обновлено 4 декабря 2018 г.

Ford Датчик положения коленчатого вала (CKP)

В некоторых автомобилях датчик устанавливается рядом с главным шкивом (балансиром), как у этого Форда на фото.В других автомобилях датчик мог быть установлен на картере коробки передач или в блоке цилиндров двигателя, как на фото ниже. В технической литературе датчик положения коленчатого вала сокращенно обозначается CKP.

Как работает датчик положения коленвала

В этом двигателе GM датчик положения коленчатого вала
установлен на блоке цилиндров

Датчик положения коленчатого вала расположен так, что зубцы на реактивном кольце, прикрепленном к коленчатому валу, проходят близко к наконечнику датчика. В реакционном кольце отсутствует один или несколько зубцов, чтобы компьютер двигателя (PCM) мог определять положение коленчатого вала.

Сигнал датчика положения коленчатого вала на экране осциллографа.

Если сигнал с датчика отсутствует, искры не будет и топливные форсунки не будут работать.

Двумя наиболее распространенными типами являются магнитные датчики со считывающей катушкой, которые вырабатывают напряжение переменного тока, и датчики на эффекте Холла, которые вырабатывают цифровой прямоугольный сигнал, как на фотографии выше. В современных автомобилях используются датчики Холла. Датчик типа измерительной катушки имеет двухконтактный разъем. Датчик Холл-эффект имеет три-контактный разъем (опорное напряжение, заземление и сигнал).

Реклама — Продолжите чтение ниже.

Признаки неисправности датчика положения коленвала

Неисправности датчика положения коленчатого вала

Датчик положения коленчатого вала

Наиболее распространенный код OBDII, связанный с датчиком положения коленчатого вала, — это P0335 — Датчик положения коленчатого вала «A», цепь . В некоторых автомобилях (например, Mercedes-Benz, Nissan, Chevy, Hyundai, Kia) этот код часто вызывается неисправностью самого датчика, хотя могут быть и другие причины, такие как проблемы с проводкой или разъемом, поврежденное кольцо реактора и т. Д.

Как проверяется датчик положения коленчатого вала

Замена датчика коленвала

Как заменить датчик положения коленчатого вала за 20 минут

Из-за неисправного датчика коленчатого вала двигатель заглохнет

Что идет не так?

СПОНСИРУЕМЫЕ ССЫЛКИ

Сколько это стоит?

Когда забираете машину в гараж, Замененный датчик положения коленвала зависит от марки, модели и расположение датчика. Некоторые датчики находятся на открытом воздухе, в то время как другие могут быть похоронен под стартером или в труднодоступном месте, например, в верхней части кожух трансмиссии. Сам датчик будет стоить от 8 до 49 долларов. (США) на Amazon. Стоимость труда составит от 60 до 180 долларов в зависимости от расположение датчика.

Давайте начнем

Есть видео, и внизу этой статьи показано, как сделано.

1. Отсоедините аккумулятор

Каждый раз, когда вы работаете с внутренней работой двигателя, это хорошее идея отключить аккумулятор, чтобы избежать короткого замыкания на электрическую сеть автомобиля система. Для гибридных автомобилей также удалите заглушку для снятия с охраны основного аккумулятора. упаковка. Обратитесь к руководству по эксплуатации для определения местоположения.

СПОНСИРУЕМЫЕ ССЫЛКИ

2. Свободный доступ к датчику

3.Осмотрите расположение датчика

СПОНСИРУЕМЫЕ ССЫЛКИ

4. Освободите электрический разъем

Электрический разъем будет прикреплен к датчику с помощью пластикового зажима. которые вы сильно толкаете или тянете наружу, чтобы освободитьКак только это будет сделано нежно извлеките разъем из датчика. Иногда этот разъем может быть немного прилипает из-за герметичного уплотнения, которое помогает удерживать воду, которая вызвать коррозию клемм датчика. После снятия разъема проверьте на предмет ржавчины и при необходимости очистите или замените косичку. Только эта проблема вызвать заглох двигателя.

5. Отверните болт крепления датчика

СПОНСИРУЕМЫЕ ССЫЛКИ

6. Снимите датчик

7. Сопоставьте новый датчик коленчатого вала

СПОНСИРУЕМЫЕ ССЫЛКИ

8. Установка нового датчика положения коленчатого вала

СПОНСИРУЕМЫЕ ССЫЛКИ

9. Подключите аккумулятор

Посмотреть видео!

СПОНСИРУЕМЫЕ ССЫЛКИ

Вот видео, как выполняется работа с датчиком в задней части двигателя.

Статья опубликована 30.05.2018

Часть 1 — Как проверить датчик положения коленчатого вала (Nissan Sentra 2000-2002 гг. 1,8 л)

Если вы подозреваете, что датчик положения коленчатого вала не запускает вашу 1,8-литровую Nissan Sentra, то это руководство поможет вам диагностировать это, используя только мультиметр.

Этот тест с помощью мультиметра — очень точный тест, который скажет вам, неисправен датчик положения коленчатого вала.

ПРИМЕЧАНИЕ: Если вам нужно проверить датчик положения распределительного вала, ознакомьтесь с этим руководством: Как проверить датчик положения распределительного вала (2000-2002 гг.1.8L Nissan Sentra).

Признаки неисправности датчика положения коленчатого вала

Вот основной список симптомов, которые вы увидите при выходе из строя датчика положения коленчатого вала на вашем Nissan Sentra 2000, 2001 или 2002 1. 8 л.

Код неисправности P0340: Датчик положения коленчатого вала Цепь загорается контрольная лампа двигателя.
Автомобиль заводится, но не заводится.
ЭБУ системы впрыска топлива не активирует топливные форсунки (это подтверждается тестом на отсутствие шума).
ЭБУ системы впрыска топлива не активирует катушки зажигания (это проверяется искровым тестером).
Топливный насос активируется и отправляет правильное давление топлива в топливные форсунки (это проверяется манометром).

Описание цепей датчика положения коленчатого вала

Датчик положения коленчатого вала находится за двигателем. Если быть более точным: он расположен прямо под стартером.

Чтобы получить доступ к электрическому разъему, необходимо снять датчик массового расхода воздуха и шланг всасываемого воздуха.

Дойдя до разъема датчика положения коленчатого вала, вы заметите, что из него торчат 3 провода. Каждый провод выполняет определенную работу, и в таблице ниже вы найдете краткое описание каждого из них:

Датчик положения коленчатого вала (2000, 2001, 2002 1,8 л Nissan Sentra)
Терминал	Проволока	Описание
1	BLK	Земля
2	КРАСНЫЙ	Сигнал положения коленчатого вала
3	БЕЛЫЙ	Мощность -12 Вольт

ТЕСТ 1: Проверка сигнала положения коленчатого вала с помощью мультиметра

Первое, что мы собираемся сделать, это убедиться, что датчик положения коленчатого вала выдает сигнал. Теперь, чтобы углубиться в подробности, датчик положения коленчатого вала создает напряжение ВКЛ / ВЫКЛ, которое вы и я можем измерить мультиметром в вольтах постоянного тока.

Когда датчик включен, он генерирует напряжение от 9 до 10 В постоянного тока. Когда датчик выключен, напряжение падает до 0 В постоянного тока.

Самая распространенная вещь, которую я видел, когда датчик кривошипа выходит из строя, — это то, что он остается застрявшим, производя всего 9-10 вольт, без падения до нуля вольт (поскольку двигатель вручную вращается со шкива коленчатого вала).

Итак, в этом разделе тестирования мы собираемся «подключить мультиметр к красному проводу разъема датчика коленчатого вала, а затем вручную повернуть двигатель и посмотреть, исправен ли датчик.

Хорошо, приступим:

1
Поднимите переднюю пассажирскую сторону вашего Sentra на подпорку (для безопасности) .
Снимите колесо переднего пассажира и снимите пластиковую защиту от брызг (щит), которая защищает шкив коленчатого вала и змеевик от воды.
2
Отсоедините датчик кривошипа от электрического разъема . В качестве меры предосторожности отсоедините все катушки зажигания от их электрических разъемов.
ПРИМЕЧАНИЕ: Чтобы получить доступ к разъему датчика кривошипа, снимите узел воздушного фильтра и узел впускного воздуховода (легче добраться до него сверху двигателя, чем снизу).
3
Подключите красный измерительный провод мультиметра к красному проводу разъема датчика положения коленчатого вала.Чтобы подключить красный щуп к красному проводу, вам понадобится такой инструмент, как пробойник для проволоки.
Здесь вы можете увидеть, как выглядит щуп для прокалывания проволоки: Зонд для прокалывания проволоки .
4
Подсоедините разъем обратно к датчику положения коленчатого вала . Для проведения этого теста датчик положения коленчатого вала должен быть подключен к электрическому разъему.
5
Установите мультиметр в режим постоянного напряжения и заземлите черный измерительный провод мультиметра непосредственно на отрицательную (-) клемму аккумулятора.
6
Медленно поверните шкив коленчатого вала вручную по часовой стрелке, не отрывая глаз от мультиметра после того, как вы настроили его. Не используйте стартер для запуска двигателя, и я хочу подчеркнуть медленно поворачивая шкив кривошипа.
7
Если датчик кривошипа работает правильно, мультиметр будет регистрировать напряжение включения / выключения 9-10 и 0 В постоянного тока , когда вы вручную поворачиваете коленчатый вал.Не горит, когда мультиметр показывает 9,5–10 В постоянного тока, а Вкл — 0 В постоянного тока.
Чтобы быть более конкретным: ваш мультиметр будет регистрировать от 9 до 10 В большую часть времени, когда вы поворачиваете шкив коленчатого вала. Когда датчик кривошипа активируется (и если он работает правильно) полюсным наконечником на коленчатом валу, то это напряжение упадет до 0 вольт.

Давайте посмотрим, что означают ваши результаты теста:

ВАРИАНТ 1: мультиметр зарегистрировал 9.От 5 до 10 В постоянного тока и импульс 0 Вольт при ручном вращении шкива коленчатого вала. Это правильный и ожидаемый результат теста, который указывает на то, что датчик положения коленчатого вала работает нормально.

ВАРИАНТ 2: Мультиметр НЕ регистрировал импульс включения / выключения от 9,5 до 10 В постоянного тока и 0 В при повороте шкива коленчатого вала вручную. Этот результат указывает на то, что датчик положения коленчатого вала не выдает сигнал.

Прежде чем признать датчик неисправным, мы должны убедиться, что он получает питание и заземление.Для следующего теста перейдите к: ТЕСТ 2: Убедитесь, что датчик коленвала получает питание.

Замена датчика коленвала ВАЗ 2110

7. 2.19. Снятие датчика положения коленчатого вала.

Замена датчика положения коленчатого вала.

На фото — Исправный датчик положения коленвала установленный на двигателе.

Датчик положения коленчатого вала.

Стартер ваз 2110.

Снятие датчика положения коленчатого вала-2.

Датчик положения коленчатого вала — проверка и замена.

Как снять датчик положения коленчатого вала ВАЗ-2110.

Немного о диагностике и замене детонационного датчика.

Ключевые слова к статье. .. ваз 2110. замена. датчик скорости. ваз… замена…

Вставляем шпонку и устанавливаем шкив коленвала на место. в двигателе выдав…

Датчик коленвала на ВАЗ 2110, 2111, 2112, model: 191.3847, производство: Ка…

Датчик холла ваз 2109 принцип работы.

где находится датчик фаз ваз 2114.

датчике положения коленчатого вала.

Sitioweb Dedicado A La Espiritualidad Cristiana Picture

ДПКВ служит для определения положения коленвала в тот или иной момент работ. ..

Датчик положения коленвала 2108-10 Омега 37.3847.

Датчик коленвала ваз 2110 фото.

Гута, А. И. Исследование выходных характеристик и стабильности основных конс…

Замена датчика коленвала на ВАЗ-2110-13.

Замена датчика коленвала на ваз 2109.

отсоединить разъем ДПКВ.

Замена датчика положения коленвала на ВАЗ.

3. Вынимаем датчик коленвала из отверстия кронштейна крышки привода распред…

Датчик коленвала ваз 2110 фото.

Датчик скорости ваз 2115 фото.

3. Возьмите новый датчик положения коленвала и установите его на место даль…

7.6. Снятие датчика положения коленчатого вала.

Датчик скорости на ваз 21102.

Фото — на что влияет датчик коленвала, vazik.ru.

Датчик коленвала ВАЗ-2112 (АвтоВАЗ) в уп.

Бортжурнал Лада 2110 1,6 16V (92Hp 131Nm).

Обзор кронштейна ДПКВ, изготовленного для установки инжектора на ременной д…

коленвала ваз клапанов датчик ремонт датчику провода.

Как проверить датчик коленвала ваз 2110 — картинки и фото.

В данном случае требуется замена датчика коленвала.

Датчик положения коленвала ваз 2110 1629469836.

Проверка датчика коленвала.

замена датчика распредвала и датчика коленвала на Классик быстро и недорого в Санкт-Петербурге

Если с автомобильной механикой для большинства автовладельцев все более или менее понятно, то электроника современного автомобиля для многих является тайной за семью печатями. И одна из этих тайн – датчики распределительного и коленчатого валов.

Особенности Ниссан Альмера: замена датчика распредвала со знанием дела

Казалось бы, за синхронизацию распределительного и коленчатого валов отвечает ременная (на ряде альмер цепная) передача. Именно благодаря ей клапаны открываются-закрываются в нужное время, а поршни, согласно положениям клапанов, перемещаются вверх-вниз внутри цилиндров. Но проблема в том, что ремни и цепи растягиваются, направляющие шестерни понемногу стачиваются, и движения описанных выше элементов потихоньку рассинхронизируются.

Поначалу это несовпадение незначительное и уловимое только с помощью приборов, но постепенно градус несовпадения положений нарастает, и если не произвести регулировку ГРМ, то в конечном итоге клапаны сталкиваются с поршнями, что автоматически влечет за собой капитальный ремонт двигателя.

ВАЖНО! Функция этих двух датчиков в том и состоит, чтобы фиксировать взаиморасположение коленчатого и распределительного валов и отправлять об этом информацию на электронный блок управления автомобиля (ЭБУ). На Ниссан Альмера замена датчика распредвала производится в случае, если тот работает некорректно либо вовсе отказывается работать. Как и большинство прочих электронных устройств автомобиля, это ремонту не подлежит.

Устройство и принцип действия датчиков распредвала и коленвала на Ниссан Альмера Классик

Внешне это устройство являет собой монолитную деталь с тремя разъемами. Внутри датчика находятся три элемента:

Магнит;
Сердечник;
Катушка.

Расположен датчик распредвала в непосредственной близости от контролируемого им элемента – на большинстве альмеровских движков со стороны шкивов помпы.

Впрочем, что там у этого датчика внутри, не столь уж и важно, потому что и сам корпус этой детали, и все ее внутренности залиты прочным пластиком, так что разборке она не подлежит.

Не вдаваясь в описание принципа работы этого устройства, скажем лишь, что датчик распределительного вала, анализируя угол поворота специального плотно насаженного на распредвал несимметричного задающего диска, определяет положение вала в целом. Кстати, точно по такому же принципу работает и датчик коленчатого вала.

Информация с них поступает на ЭБУ и анализируется им. Если положения валов не совпадают (что хоть и крайне редко, но все-таки иногда случается), ЭБУ глушит мотор и препятствует его дальнейшему запуску. Точно то же самое происходит и при отказе одного из этих двух датчиков. Когда информация с любого из них перестает поступать на ЭБУ, тот решает, что один из дисков неподвижен и, чтобы не произошло столкновение поршней с клапанами, глушит двигатель.

Этой поломкой нередко объясняется внезапная остановка мотора во время движения машины. Даже опытный автовладелец, дотолкав свою машину до обочины и открыв капот, не сразу понимает причину остановки. Более того: не имея специального диагностического оборудования, он может лишь догадываться, что один из рассматриваемых нами датчиков неисправен, а вот какой именно – до поступления автомобиля в сервис остается только гадать.

ВНИМАНИЕ! В этих датчиках нет подвижных деталей, поэтому и ломаться в них, на первый взгляд, нечему. Но это только на первый взгляд. Оба прибора вырабатывают собственный переменный ток, отчего в процессе работы нагреваются. Постепенно этот нагрев приводит к разрыву проволоки катушки – и датчик перестает работать. Большинство производителей гарантируют, что их прибор проработает на протяжении не менее пятисот тысяч километров, но так происходит далеко не всегда.

Ремонт Ниссан Альмера Классик: замена датчика коленвала и распредвала

Установка нового датчика, как и демонтаж старого, процедура несложная, если бы не два «но»:

Открутить старый и прикрутить на его место новый не составит большого труда ни для кого, кто знает, как держать гаечный ключ. А вот правильно подключить его – задача не столь простая, как может показаться на первый взгляд. Дело в том, что у датчиков разных производителей контакты могут располагаться по-разному. Так что эту процедуру лучше доверить специалисту по автомобильной электронике.
Перед тем, как, установив новый датчик, запускать мотор, следует проверить не только точность взаиморасположения коленчатого и распределительного валов, но и правильность посадки задающего диска. Как мы говорили, он несимметричен – у него отсутствует дин либо пара зубьев. В противном случае ЭБУ не даст завести машину.

ЗАМЕТКИ НА ПОЛЯХ. Но, даже если вы не знаете, в каком порядке следует подключать рассматриваемый нами датчик, это всегда можно выяснить опытным путем. Но давайте посчитаем: три контакта, соответственно, девять вариантов подключения прибора. На проверку правильности каждого уйдет не менее десяти минут – итого полтора часа. Профессионал же справится с этой работой, максимум, за четверть часа. Да и стоит такая услуга как на Ниссан Альмера Классик замена датчика распредвала недорого.

Точно так же при необходимости осуществляется на Ниссан Альмера классик замена датчика коленвала. С той лишь разницей, что подобраться к этой детали чуть сложнее.

Итак, суммируем. Определить, какой из датчиков неисправен (если проблема кроется действительно в них), не будучи специалистом по автомобильной электронике, практически не возможно. Установка нового элемента требует наличия специального инструмента и опыта. Отсюда вывод: если ваша машина внезапно заглохла в пути и напрочь отказывается заводиться, а внешние признаки каких-либо неисправностей двигателя отсутствуют, то, скорее всего, дело действительно в одном из этих двух датчиков.

Решить проблему можно двумя путями:

Доставить машину в автосервис, где неисправность будет установлена и устранена;
Вызвать «скорую техническую помощь», предварительно сообщив диспетчеру свои подозрения на неисправность одного из этих элементов, дабы прибывший по вызову специалист имел при себе все запчасти, которые могут потребоваться в процессе ремонта.

Датчик положения коленвала ДВ-406, 405, 409 ГАЗель, Волга, УАЗ (ОАО ЗМЗ)

Датчик коленвала QG18DE — один из нескольких сенсорных устройств, обеспечивающих нормальную работу двигателя. ДПКВ передает информацию на бортовой компьютер автомобиля. ЭБУ использует эту информацию вместе с входами сигналов других датчиков, контролируя время зажигания и впрыск топлива. Это держит взаимодействие частей мотора рассчитанными и работающими согласованно.

Датчик изнашивается или выходит из строя с течением времени. Есть вероятность повреждения частей датчика, таких как проводка, зубчатое колесико, штифт, магнит. В таких случаях нужны ремонт или замена.

Датчик положения коленвала

Где находиться и как проверить датчик коленвала

Перед тем, как произвести проверку, нужно знать, где находится датчик коленчатого вала, чтобы снять его с автомобиля. Поскольку синхронизационный диск находится на шкиве привода, то и искать его нужно там. Он располагается недалеко от диска, устанавливается он в свое посадочное место и крепится одним или двумя болтами. Перед снятием его проводку нужно отсоединить от фишки.

Датчик положения коленвала расположен на корпусе маховика двигателя

При демонтаже важно пометить положение его, чтобы потом правильно поставить в посадочное место. Вначале нужно дать визуальную оценку состояния датчика. Корпус его не должен быть поврежден. Со временем сердечник этого датчика может покрыться грязью, которая тоже может влиять на показания. Перед проверкой его нужно тщательно очистить от грязи.

Важно

Здравствуйте, уважаемые автолюбители! Хотелось бы сразу напомнить вам золотое правило автосервиса: Если к тебе приехал клиент, то устрани неисправность, попутно обеспечив работой коллегу по цеху… Пусть не обижаются добросовестные работники, но… чаще всего получается именно так.

Замена датчика положения коленвала

Кбк земельный налог тульская область 2019
Обжалование немотивированного ответа прокуратуцры

Ветеран вооруженных сил как оформить

Если у ребенка сильный кашель больничный дают

Номера на красном фоне гос номера на авто

Как узнать участкового педиатра по адресу в москве

Сегодня речь пойдёт о том, как проводится замена датчика положения коленвала своими руками. По оценкам специалистов, датчик коленвала является чуть ли не единственным из датчиков автомобиля, неисправность которого приводит к остановке двигателя.

Почему так происходит? Основная функция датчика коленвала – синхронизировать работу форсунок или системы зажигания, и его неисправность автоматически приводит к сбою в работе всей системы зажигания и подачи топлива.

Нужно отдать должное тому, что датчик коленвала не так уж и часто выходит из строя. Как правило, это происходит по нескольким причинам.

Как снять датчик положения коленвала на чери индис

Инфо

В инструкции к датчику должно быть указано его рабочее сопротивление. Именно на эту цифру нужно ориентироваться при проведении замера сопротивления. Если сопротивление ниже, указанного в руководстве для типа датчика, то однозначно необходима замена датчика коленвала. Замена датчика положения коленчатого вала требует особого внимания на расстояние зазора между сердечником датчика и диском синхронизации.

Внимание

У каждого типа датчиков и моделей двигателя он свой, поэтому вновь направляемся к инструкции именно для вашего автомобиля. Перед тем, как снимать датчик сделайте метки по отношению болтов крепления к корпусу и положению датчика. Установку нового датчика желательно проводить, используя старые болты крепления.

Демонтаж неисправного датчика коленвала не составит особого труда. Процесс его описывать нет смысла, так как существуют определенные конструктивные особенности у автомобилей разных моделей.

Не поленитесь и при съёме старого датчика промаркируйте: его положение, провода. При установке нового датчика, эта схема вам поможет.

Новинка!

Невидимая для камер наноплёнка на номера Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

При установке нового датчика оборотов коленвала, глубина установки регулируется при помощи шайбы (прокладки), которая идёт в комплекте с датчиком.

Как снять датчик положения коленвала на чери индис отзывы

Главное то, что вы должны помнить и знать: замена датчика оборотов коленвала не требует разборки двигателя или снятия защиты поддона картера. Всего лишь нужен демонтаж колеса.

Итак, причины замены датчика коленвала:

механические повреждения корпуса датчика оборотов коленвала, происходящие по разным причинам. В данном случае требуется замена датчика коленвала;
межвитковое замыкание внутри обмотки, из-за которого происходит сбой генерации импульсов к ЭБУ на определенных оборотах. Это для импульсных датчиков, а именно они наиболее распространены на нынешних автомобилях. В связи со сложностью определения данной неисправности, когда происходит ограничение числа оборотов на 3-4 тысячах, оптимальным решением является замена датчика положения коленчатого вала;
ещё одна неисправность, которая не относится к самому датчику, но влияет на его функциональность – это обламывание зубьев задающего венца. Причины могут быть разные, но последствия таковы, что происходит потеря мощности двигателя, нестабильность в работе двигателя и перерасход топлива.

Надёжность двигателя QG15DE

В чём выражено такое понятие как надёжность силового агрегата? Всё очень просто, это означает, сможет ли доехать водитель в пункт назначения с какой-либо внезапной поломкой. Не следует путать со сроком эксплуатации.

Мотор QG15DE достаточно надёжен, что обусловлено следующими факторами:

Инжекторная система питания топливом. Карбюратор, из-за отсутствия электронных компонентов, позволяет выиграть в разгоне и рывке с места, но даже обычное засорение жиклёров приведёт к заглохшему двигателю.
Чугунный блок цилиндров и крышка ГБЦ. Материал, с достаточно продолжительным эксплуатационным сроком, но не любящий резких температурных перепадов. В двигатели с чугунным блоком следует заливать только качественную охлаждающую жидкость, лучше всего антифриз.
Высокая степень сжатия при малом объёме цилиндров. Как вывод – более длительный эксплуатационный срок двигателя без потери мощности.

Ресурс двигателя не указывался производителем, но из отзывов автолюбителей в интернете можно сделать вывод, что он составляет не менее 250000 км. При своевременном проведении ТО и не агрессивной езде, его можно продлить до 300000 км, после чего необходимо провести капитальный ремонт.

Силовой агрегат QG15DE абсолютно не подходит в качестве основы для проведения тюнинга. Этот мотор имеет средние технические характеристики и создан только для спокойной и равномерной езды.

Как снять датчик положения коленвала на чери индис форум

На двигателях это реализовано так: на коленвале установлен специальный металлический зубчатый синхродиск, обычно он устанавливается на шкив привода генератора. По окружности этого диска имеется зубчатый венец, но в одном месте отсутствуют два зуба подряд. Датчик коленвала располагается напротив этого диска на таком расстоянии, чтобы вершины зубьев попадали в магнитное поле датчика.

Сигналом положения коленчатого вала выступают те два отсутствующих зуба диска. Место диска, на котором отсутствуют зубья проходит через магнитное поле датчика, меняя его. Датчик улавливает это изменение и передает его на блок управления.

Принцип функционирования устройства

Датчик коленвала представляет собой деталь, работа которой взаимосвязана со стальным зубчатым колесом. Именно за счет этого колеса происходит функционирование устройства по принципу электромагнитной индукции. На этом диске зубья расположены с интервалом в 6 градусов. Чтобы ЭБУ мог определить начальное положение коленчатого вала, на диске два зуба срезаны 60-2=58. При прохождении диска этой частью мимо элемента, происходит создание опорного импульса синхронизации. Принцип работы индуктивного датчика и полупроводникового элемента основывается на электромагнитной индукции. Рассмотрим принцип работы ДПКВ на Ланосе:

Вращающийся диск зубьями проходит возле датчика. В конструкции элемента создается магнитное поле
Когда зуб располагается всей площадью к рабочей поверхности устройства (размер сердечника увеличивается), то происходит увеличение магнитного потока. Этот скачок увеличения напряжения фиксируется ЭБУ
Как только диск делает оборот и через рабочую часть проходит часть с пропуском зубьев, то характер импульсов изменяется, что позволяет ЭБУ судить о начальном положении коленвала
ЭБУ считывает информацию, и на ее основании принимает соответствующие решения о подаче топлива через форсунки в нужный момент и в определенные цилиндры. Определяется также ЭБУ момент подачи искры для сжигания ТВС в цилиндре

Синусоидальный сигнал с датчика в ЭБУ преобразуется в цифровой. Он имеет вид прямоугольных импульсов, схожих с сигналом, снимаемым с датчика Холла. Отслеживание расположения коленчатого вала ЭБУ осуществляется по специальному алгоритму. Маркированный диск имеет 58 зубьев, а угол вращения составляет 360 градусов. Диск по площади рассчитан на 60 зубьев, поэтому условно принимается это значение. Если разделить 360 градусов на 60 зубьев, то получается величина зубного периода 6 градусов. Эти 6 градусов приходятся на один выступающий зуб с пропуском.

Размеры зубьев и пропусков одинаковые, поэтому на каждый зуб и пропуск приходится 3 градуса. Это точность, которой не достаточно для определения положения коленвала. Именно поэтому каждые 3 градуса делятся еще на 6, и получается 0,75 градусов. Именно с такой точностью ЭБУ определяет положение коленвала на автомобиле. От этого значения, как уже говорилось, зависит точная работа ДВС.

Это интересно!
Одной из причин неисправности ДПКВ является слишком большой зазор. Величина зазора должна быть в пределах от 0,5 до 1,5 мм. Проверьте расстояние между рабочей частью и зубчатым колесом. Если значение больше, значит его необходимо отрегулировать. Это особенно важно для ДПКВ индуктивного типа, так как полупроводниковые элементы эффективно работают даже при 1,5 мм расстоянии.

Признаки неисправности датчика

Поскольку на основе сигналов этого датчика происходит корректировка дозирования топлива и системы зажигания, то неисправность его приводит к искажению сигналов и как следствие – перебои в функционировании силовой установки или же невозможность запуска.

Признаками поломки датчика коленвала являются:

не запускающийся мотор и сигнал «Check engine»;
затрудненный запуск двигателя;
неустойчивость работы мотора при разных режимах;
ощутимое падение показателя мощности мотора без видимых причин;
при увеличении нагрузки появляется детонация мотора.

Если проявился хоть один из данных показателей неисправности, следует узнать, не является ли датчик причиной сбоя в работе двигателя.

При отклонении сопротивления от нормы замените датчик, вывернув два винта его крепления.

Датчик скорости автомобиля установлен на картере коробки передач. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите воздушный фильтр.

3. Сожмите фиксатор и отсоедините от датчика колодку жгута проводов. 4. Выверните болт крепления датчика…

5….и снимите датчик скорости с автомобиля. 6. Снимите резиновое уплотнительное кольцо. Сильно обжатое, потерявшее эластичность или надорванное кольцо замените новым. 7. Установите датчик скорости в порядке, обратном снятию.

Датчик детонации крепится к блоку цилиндров двигателя. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите впускной коллектор.

3. Отсоедините от жгута проводов датчика колодку жгута проводов системы управления двигателем, выверните винт крепления датчика…

4….и снимите датчик детонации. 5.

Установите датчик фазы в порядке, обратном снятию.

Диагностический датчик концентрации кислорода установлен на выходе из катколлектора. Датчик измеряет содержание кислорода в отработавших газах и преобразует измеряемую величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, блок управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.

Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива увеличится. Вам потребуется ключ «на 22». 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Отожмите фиксатор и разъедините колодку датчика концентрации кислорода.

4. Ослабьте затяжку датчика концентрации кислорода и выверните его из выпускного коллектора. 5. Установите диагностический датчик концентрации кислорода в порядке, обратном снятию.

Управляющий датчик концентрации кислорода установлен на входе в катколлектор, технология его замены аналогична технологии замены диагностического датчика концентрации кислорода.

Датчик положения коленчатого вала установлен на картере сцепления. Вам потребуется ключ «на 10». 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Разъедините колодку жгута проводов датчика.

Датчик температуры охлаждающей жидкости установлен на корпусе термостата. У датчика проверяют сопротивление на выводах при различных температурных режимах. Вам потребуются: ключ «на 19», тестер. 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 3. Слейте жидкость из системы охлаждения двигателя.

4. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика…

5….ослабьте затяжку датчика температуры охлаждающей жидкости…

6….и, повернув датчик, снимите его. 7. Подсоедините тестер к выводам датчика и опустите датчик в емкость с водой. 8. Измерьте сопротивление на выводах датчика при различных температурных режимах. Номинальное сопротивление исправного датчика указано в табл. 10.4.

9. Установите датчик в порядке, обратном снятию.

Датчик положения дроссельной заслонки встроен в дроссельный узел, при выходе датчика из строя замените дроссельный узел в сборе.

Для замены датчика положения распределительного вала (датчика фазы) вам потребуется ключ «на 10». 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Сожмите фиксатор колодки жгута проводов датчика фазы…

4….и отсоедините колодку от выводов датчика.

5. Выверните болт крепления датчика фазы…

6….и снимите датчик фазы с автомобиля. 7.

Проверка

Данные датчики имеют неразборную конструкцию, и ремонту они не подлежат. Поэтому если проверка показала неисправность его, то он попросту заменяется.

ДТОЖ

ДТОЖ — это термистор, установленный в отводящий патрубок термостата и подключенный к ходу контроллера. Когда температура охлаждающей жидкости слишком высокая, сопротивление ДТОЖ будет низким, а при низкой температуре сопротивление всегда высокое. Блок управления рассчитывает температуру расходного материала по спаду напряжения на контроллере. Следует отметить, что этот параметр влияет на разные технические параметры.

Для диагностики и замены регулятора выполните следующие действия:

Отключите аккумулятор и частично слейте антифриз из радиатора.
Крепление колодки с проводкой нужно сжать, после чего отключить провода от регулятора.
Затяжку устройства необходимо ослабить, после чего его можно демонтировать из штуцера термостата. Перед диагностикой регулятор следует остудить. Вам потребуется мультиметр, который нужно перевести в режим работы омметра и, подключив его щупы к выводам устройства, произведите замер сопротивления. Кроме того, при помощи термометра нужно будет замерить температуру воздуха, полученные параметры сравниваются с таблицей ниже. Процедура замера осуществляется при разных температурах. Если вы заметили, что показания не соответствуют табличным, регулятор следует поменять.

1. Нажмите на крепление.

2. Открутите устройство.

3. И достаньте его.

Замена

Итак, мы знаем, где находится датчик коленчатого вала, поскольку перед этим его снимали. Такой ситуации, как с одним из приборов – лямбда-зондом, когда есть возможность использовать универсальный датчик, нужно лишь перепаять провода под фишку, с датчиком коленвала нет. А все потому, что у разных автомобилях внешние параметры данного датчика могут отличаться, поэтому нужно будет приобретать этот датчик только под определенную модель авто.

Посадочное место перед установкой нужно хорошо очистить. При установке нового датчика коленвала важно учесть такой параметр, как расстояние от сердечника до венца синхродиска. Данный параметр можно узнать в тех. документации к авто. Перед установкой нужно замерить это расстояние. Для этого можно воспользоваться штангенциркулем.

Сначала нужно замерить расстояние от края посадочного места датчика к вершине зуба синхродиска. Затем нужно замерить вылет сердечника. Чтобы правильно отрегулировать расстояние, можно воспользоваться шайбами разной толщины.

Сделанные при снятии устройства метки помогут правильно установить датчик на место. Чтобы опять же не нарушить расстояние, желательно закреплять новый датчик при помощи старых крепежных элементов.

Выверните болт крепления датчика и снимите датчик с картера сцепления. 4. Установите датчик положения коленчатого вала в обратном порядке.

Датчик массового расхода воздуха (ДМРВ) расположен между воздушным фильтром и воздухоподводящим рукавом. Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества воздуха, проходящего через датчик.

В ДМРВ встроен датчик температуры воздуха, чувствительным элементом которого является термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. По информации о температуре воздуха от датчика контроллер регулирует количество впрыскиваемого топлива. У датчика температуры всасываемого воздуха проверяют сопротивление на выводах при различных температурных режимах.

Вам потребуются: отвёртка с крестообразным лезвием, тестер, термометр, пассатижи. 1. Выключите зажигание.

2. Сожмите пружинный фиксатор и отсоедините от датчика колодку жгута проводов. 3. Подсоедините тестер в режиме вольтметра к выводам колодки жгута проводов, включите зажигание и измерьте напряжение питания датчика.

Оно должно составлять (5,0±0,2) В. 4. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными табл. 10.5.

Для этого можно воспользоваться ветошью, пропитанной спиртом или бензином.

Ещё кое-что полезное для Вас:

Назначение датчика положения распредвала (ДПРВ)
Датчик износа тормозных колодок: зачем нужен, виды, принцип работы
Датчик детонации: для чего нужен, какие признаки неисправности, как его проверить и заменить

Проверяем работоспособность

Тестером в режиме омметра измерьте сопротивление обмотки. Номинальная величина отличается в устройствах разных производителей. В большинстве случаев она составляет 560, 860 или 900 Ом. Если полученное значение существенно (более, чем на 10%) выходит за пределы этого диапазона, значит датчик скорее всего неисправен.
Проверьте величину индуктивности катушки, если у вас имеется соответствующий измерительный прибор. Такая возможность может быть предусмотрена, например, в вашем тестере. В норме индуктивность должна быть в пределах от 200 до 400 мГн.

О работоспособности ДПКВ можно судить и по его способности генерировать электрические импульсы при внесении металлического предмета в его магнитное поле. Чтобы проверить это, подсоедините к контактам на фишке датчика щупы тестера, включенного в режим измерения напряжения. Более наглядным будет применение с этой целью осциллографа или светодиодной лампочки. Быстро приближайте к сенсору отвертку или другой металлический предмет. Измерительный прибор покажет импульсы напряжения, а светодиодная лампочка будет мигать. Если так, то ваш датчик жив и, возможно, еще пригоден для использования.

Неисправный ДПКВ для ремонта не годится. Различные модели могут иметь существенные конструктивные отличия и не всегда взаимозаменяемы. Учитывайте этот нюанс при покупке устройства на замену.

Как снять заклинивший датчик положения коленвала — Не навреди машине!

Датчик положения коленчатого вала представляет собой электронное устройство для контроля скорости вращения (об/мин) и положения коленчатого вала двигателя. Информация, собранная датчиком, используется двигателем для управления впрыском топлива или синхронизацией системы зажигания и другими параметрами двигателя. Без этого датчика двигатель не заведется. В некоторых случаях он может заклинить, к счастью для вас, в этой статье объясняется, как снять заклинивший датчик положения коленчатого вала.

В основном датчик можно найти рядом со шкивом, картером трансмиссии или блоком цилиндров двигателя.

Принцип работы датчика положения коленчатого вала

Устанавливается там, где зубья упорного кольца, прикрепленного к коленчатому валу, могут близко проходить к наконечнику датчика. На этом кольце отсутствуют один или два зуба, которые служат ориентиром для датчика положения коленчатого вала.

При вращении коленчатого вала датчик положения коленчатого вала посылает импульсный сигнал.Эти импульсы соответствуют зубцу на кольце.

Компьютер автомобиля собирает сигнал от датчика положения коленчатого вала, чтобы определить, когда должна производиться искра и в каком цилиндре. Сигнал датчика положения коленчатого вала также отслеживает пропуски зажигания в каком-либо из цилиндров.

Признаки неисправности датчика положения коленчатого вала

Неисправный датчик коленчатого вала может вызвать серьезные проблемы с транспортным средством: автомобиль может заглохнуть в середине чтения или случайно заглохнуть, но затем перезапуститься без проблем.Двигатель может столкнуться с проблемами при запуске в сырую погоду, но потом заводится нормально. Иногда это заставляет датчик оборотов вести себя хаотично. В некоторых случаях это может привести к длительному запуску двигателя.

Как проверить датчик положения коленчатого вала

Всякий раз, когда есть подозрение, что проблема может быть вызвана датчиком положения коленчатого вала, или появляется соответствующий код неисправности, необходимо визуально осмотреть датчик на наличие трещин, корродированных штырей разъема или других повреждений.Правильный зазор между наконечником датчика и зубьями рефлекторных колец также очень важен.

Для проверки датчиков приемной катушки необходимо проверить сопротивление. Если сопротивление ниже или выше, чем указано в руководстве пользователя или на вашем автомобиле, то датчик уже неисправен, и вам необходимо заменить его как можно скорее.
Для проверки датчиков Холла необходимо проверить опорное напряжение и сигнал заземления. Опорное напряжение обычно составляет +5 В. Сигнал датчика с помощью осциллографа, что является наиболее точным способом.

Как заменить датчик положения коленчатого вала

При выходе из строя датчика коленвала двигатель может работать плохо или вообще не работать. Тогда было бы лучше, если бы вы заменили его новым датчиком. Это шаги по замене датчика положения коленчатого вала. Выполнив следующие действия, вы сможете заменить датчик положения коленчатого вала.

Необходимые инструменты

Шаг 1: Подготовьте автомобиль . Поднимите автомобиль, чтобы получить доступ к датчику положения коленчатого вала.

Шаг 2: Отсоедините электрический разъем . Отсоедините электрический разъем от жгута проводов двигателя.

Шаг 3: Найдите и снимите датчик . Найдите датчик в передней части двигателя рядом со шкивом коленчатого вала и с помощью гнезда и храповой рукоятки открутите болт датчика. Теперь аккуратно поверните и потяните датчик, чтобы снять его с двигателя.

Шаг 4: Подготовьте уплотнительное кольцо . Нанесите смазку на уплотнительное кольцо нового датчика, чтобы предотвратить повреждение уплотнительного кольца во время установки.

Шаг 5: Установите новый датчик . Аккуратно поверните новый датчик на место. Привинтите его и затяните в соответствии с моментом затяжки, указанным в руководстве пользователя.

Шаг 6: Подсоедините электрический разъем Подсоедините провод от жгута проводов двигателя к новому датчику положения коленчатого вала. Убедитесь, что он обрезан правильно.

Шаг 7: Опустите автомобиль . Опустите автомобиль, аккуратно сняв домкраты.

Шаг 8. Удаление кодов Если индикатор Check Engine все еще горит, сотрите коды с помощью диагностического прибора и запустите двигатель, чтобы убедиться, что он работает должным образом.

Выполнив следующие действия, вы сможете успешно заменить неисправный датчик положения коленчатого вала.

Датчик положения коленвала стоимость

Заменить датчик положения коленвала не очень дорого. Это будет стоить вам от 35 до 115 долларов плюс 55-130 долларов за замену рабочей силы. Но вы можете сэкономить немного денег, если замените его самостоятельно.

Выбор нового датчика положения коленчатого вала

При поиске замены снятому датчику положения коленчатого вала необходимо учитывать некоторые наиболее важные факторы.

На рынке представлено множество различных типов датчиков. Было бы лучше, если бы вы всегда выбирали именно тот тип, который поддерживает ваш автомобиль.
Доступны датчики с высокой термостойкостью. Он уверит вас, что долго не потребует замены.

Как снять заклинивший датчик положения коленчатого вала

Датчик оставляет пустое место и не заполняет все гнездо в блоке двигателя.Это позволяет ржавчине накапливаться за ним, что затрудняет его удаление с места крепления. Дело в том, что у него дешевый пластиковый корпус, и у вас есть рецепт катастрофы. Корпус датчика развалится на части, если приложить небольшое усилие.

Итак, если вы стоите с половинкой датчика, застрявшей в блоке двигателя, вам не за что ухватиться, чтобы снять его. Вот решение, после многих попыток. Просверлите отверстие в центре датчика, вставьте в него винт и потяните за винт. Это звучит проще, чем есть на самом деле, но в конечном итоге сработает.

Теперь обмотайте винт стальной проволокой, а другой и каким-нибудь стальным стержнем, чтобы снять его с гнезда. Вы услышите POP, который сделает вас действительно счастливым, если вы были в бешенстве из-за этой проблемы.

Что делать, если датчик коленчатого вала не выдвигается из-за поломки болта датчика коленчатого вала

Как извлечь сломанный датчик положения коленчатого вала

Не волнуйтесь. Для этого тоже есть решение. Возьмите другой болт, приварите его к сломанному болту и открутите.Но будьте осторожны, не приваривайте его к корпусу двигателя.

Последние мысли

Если вам нравится работать с двигателем, возможно, вы захотите купить подъемник для двигателя. Они невероятно полезны для снятия и замены вашего двигателя.

Однако, если это звучит немного пугающе, вы можете начать с очистки моторного отсека.

Как заменить датчик положения коленчатого вала?

Ⅰ Что такое Датчик положения коленчатого вала

Двигатель вместе с его компонентами, такими как датчик положения коленчатого вала , является одним из наиболее важных аспектов вашего автомобиля.Двигатели внутреннего сгорания встречаются практически во всех современных автомобилях. Датчик положения коленчатого вала отвечает за отслеживание многих движущихся частей двигателя, таких как коленчатый вал, клапаны и поршни. Он отслеживает положение коленчатого вала и скорость вращения, отправляя данные в блок управления двигателем, чтобы он мог вносить изменения в зависимости от условий эксплуатации.

Системы управления двигателем используют эту информацию для управления впрыском топлива, синхронизацией системы зажигания и другими характеристиками двигателя.На бензиновых двигателях распределитель нужно было вручную установить на метку времени, прежде чем стали доступны электронные датчики кривошипа.

Видео. Проверка и замена датчика положения коленчатого вала

Ⅱ Назначение и расположение датчиков положения коленчатого вала

Основной функцией датчика положения коленчатого вала является определение положения кривошипа или скорости вращения (об/мин). Информация, отправляемая датчиком, используется блоками управления двигателем для управления такими факторами, как зажигание и время впрыска топлива.Датчик будет контролировать впрыск топлива в дизельном двигателе. Выходной сигнал датчика также может быть связан с другими данными датчика, такими как положение кулачка, для определения текущего цикла сгорания, что имеет решающее значение для запуска четырехтактного двигателя.

Рис.1. Расположение датчика положения коленчатого вала

Датчик положения коленчатого вала может находиться в разных местах в зависимости от автомобиля. Он должен быть близко к коленчатому валу, поэтому обычно находится в нижней части передней части двигателя.Крышка ГРМ часто находится там, где вы найдете ее установленной. Он может располагаться сзади или сбоку от двигателя. Частота вращения маховика сцепления иногда используется для определения частоты вращения коленчатого вала с помощью датчика положения коленчатого вала. В этих случаях датчик крепится к корпусу колокола трансмиссии.

Ⅲ Как работает датчик положения коленчатого вала

Зубья на переходном кольце, прикрепленном к коленчатому валу, проходят рядом с наконечником датчика на датчике положения коленчатого вала.На редукторном кольце отсутствует один или несколько зубцов, которые служат ориентиром для ЭБУ двигателя (PCM).

Датчик формирует импульсный сигнал напряжения при вращении коленчатого вала, причем каждый импульс соответствует зубцу на редукторном кольце. При работе двигателя на холостом ходу на фото ниже показан реальный сигнал датчика положения коленчатого вала. Как видно из графика, у переходного кольца в этом автомобиле отсутствуют два зуба.

Рис.2.Как работает датчик положения коленчатого вала

PCM использует сигнал от датчика положения коленчатого вала, чтобы определить, когда и в каком цилиндре зажигать искру. Сигнал положения коленчатого вала также используется для проверки пропусков зажигания в любом из цилиндров. Искры не будет, и топливные форсунки не будут работать, если отсутствует сигнал датчика.

Магнитные датчики с приемной катушкой, которые производят напряжение переменного тока, и датчики на эффекте Холла, которые производят цифровой прямоугольный сигнал, как показано на фотографии выше, являются двумя наиболее распространенными разновидностями.Датчики Холла используются в современных автомобилях. Двухконтактный разъем находится на датчике катушки захвата. Трехконтактный разъем используется для подключения датчика Холла (опорное напряжение, земля и сигнал).

Рис.3. Сигнал датчика положения коленчатого вала

Ⅳ Признаки неисправности датчика положения коленчатого вала

Частота вращения и положение коленчатого вала являются важными элементами в расчетах системы управления двигателем, и многие двигатели не запустятся, если датчик положения коленчатого вала не обеспечивает точный сигнал.Неисправный датчик положения коленчатого вала обычно вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме, которую необходимо решить.

4.1 Вибрации двигателя

Рис.4. Вибрации двигателя

Вибрации, исходящие от двигателя, являются еще одним признаком неисправности датчика положения коленчатого вала. Некоторые считают, что при работающем двигателе из-под капота всегда исходит какая-то вибрация.Если вы наблюдаете значительное увеличение вибрации, это может быть связано с проблемой датчика положения коленчатого вала.

Эта вибрация часто сопровождается значительным снижением расхода топлива и мощности. Чтобы добраться туда, куда вам нужно, вам понадобится гораздо больше энергии и бензина.

4.2 Индикатор проверки двигателя

Рис.5. Индикатор проверки двигателя

Датчик положения коленчатого вала постоянно связан с блоком управления двигателем.Если когда-нибудь возникнет проблема с датчиком, компьютер получит неверную информацию о скорости и местоположении коленчатого вала.

Это приведет к неисправности двигателя, в результате чего на приборной панели загорится сигнальная лампа Check Engine. Одним из первых признаков неисправности датчика положения коленчатого вала должно быть это. P0335 — типичный код ошибки, который может появиться.

4.3 Слабые характеристики двигателя

Рис.6.Слабая производительность двигателя

Ваш блок управления двигателем не будет знать правильное положение коленчатого вала или цилиндров, если датчик положения коленчатого вала поврежден. Это приведет к задержке способности блока управления поддерживать работу и производительность двигателя.

В течение этого времени будут моменты нерешительности каждый раз, когда вы сильнее нажимаете на педаль газа. Может и не ответить вообще. На дороге, где вы должны двигаться быстрее, не колеблясь, это может быть довольно рискованно.

4.4 Проблемы с запуском автомобиля

Рис.7. Проблемы с запуском автомобиля

Еще одним важным предупреждающим сигналом является проблема с запуском автомобиля. Когда вы пытаетесь завести автомобиль, датчик положения коленчатого вала сразу же начинает измерять положение и скорость вращения коленчатого вала. Он получает от датчика определенный код неисправности, указывающий на наличие проблемы с его работой.

При попытке завести автомобиль при наличии этой проблемы двигатель будет сложнее запустить. Возможно, вы вообще не сможете запустить двигатель, если проблема не устранена.

4.5 Двигатель глохнет

Рис.8. Двигатель глохнет

В один прекрасный день вы можете ехать, когда ваш двигатель внезапно перестает работать. Когда у вас есть неисправный датчик положения коленчатого вала, это известно как остановка двигателя, и это может происходить очень часто.

Если этот датчик не заменить в ближайшее время, ваш двигатель в конечном итоге перестанет работать. У вас не будет другого выбора, кроме как отбуксировать вашу машину в ремонт, чтобы заменить датчик.

4.6 Пропуски зажигания в цилиндре

Рисунок 9. Пропуски зажигания в цилиндре

При выходе из строя датчика положения коленчатого вала блок управления двигателем не сможет достоверно передавать данные о положении поршня.В результате этого часто случаются пропуски зажигания в одном или нескольких камерных цилиндрах.

Неисправная свеча зажигания также может быть причиной этого, но если вы испытываете какие-либо из этих дополнительных симптомов, не сбрасывайте со счетов неисправный датчик положения коленчатого вала.

ⅴ H OW до R Eplace R EPLAPLE Датчик положения коленвала
Начните с поиска датчика, который вы можете сделать, осматривая двигатель и ищете любой датчик, который соответствует новому датчику, который вы только что купили на нижнем уровне.

Материалы:
Светильник для магазина
очиститель карбюратора
пластиковый зажим
очиститель

Инструменты :
маленький гаечный ключ или головка
малая отвертка или стандартная отвертка

Шаг 1. Отсоедините аккумулятор
Рекомендуется отключать аккумулятор всякий раз, когда вы работаете с внутренними частями двигателя, чтобы избежать короткого замыкания в электрической системе автомобиля.Удалите заглушку разблокировки основной аккумуляторной батареи на гибридных автомобилях. Расположение можно найти в руководстве пользователя.

Рисунок 10. Отсоедините аккумулятор

Шаг 2 Открытый доступ к датчику
Этот датчик коленчатого вала расположен за стартером, который необходимо снять, чтобы получить доступ к датчику. Работая под автомобилем, используйте фонарик, чтобы видеть, что вы делаете.

Рис.11.Очистить доступ к датчику

Шаг 3. Проверка расположения датчика
Из-за магистралей охлаждения трансмиссии этот датчик трудно заметить, хотя он расположен сбоку блока с присоединенным электрическим разъемом. Если датчик угла поворота коленчатого вала замаслен, это хорошая возможность очистить его с помощью небольшого количества очистителя карбюратора, чтобы начать работу с чистого листа.

Рис.12. Осмотрите расположение датчика

Шаг 4. Отсоедините электрический разъем
Пластиковый зажим будет удерживать электрическое соединение с датчиком, которое необходимо нажать вниз или потянуть наружу, чтобы отсоединить.Аккуратно отсоедините разъем от датчика, как только это будет сделано. Этот разъем может застрять из-за герметичного уплотнения, которое предотвращает попадание воды на клеммы датчика, вызывая коррозию. После снятия разъема осмотрите его на наличие ржавчины и при необходимости очистите или замените косичку. Только из-за этой проблемы двигатель глохнет.

Рис.13. Отсоедините электрический разъем

Шаг 5. Снимите болт крепления датчика
Большинство датчиков коленчатого вала имеют только один крепежный болт, обычно это болт на 10 мм.Снимите болт с помощью крошечного гаечного ключа или гнезда, повернув его против часовой стрелки и отложив в сторону.

Рис.14. Снимите болт крепления датчика
.

Шаг 6. Снимите датчик
Поскольку датчик коленвала имеет длинный стержень, который может застрять в блоке, его удаление может быть затруднено. Чтобы отодвинуть язычок крепления датчика, вставьте под него небольшой кирку или обычную отвертку. Слишком сильное давление на эти датчики может привести к их поломке, в результате чего часть датчика останется внутри блока.Когда это произойдет, вы можете либо вдавить сломанную часть внутрь, чтобы она упала в масляный поддон и осталась там, либо вы можете снять масляный поддон и удалить сломанную часть.

Рис.15. Снимите датчик
Когда датчик освободится, крепко возьмитесь за него и поверните в сторону от блока цилиндров. На датчике будет уплотнительное кольцо, которое необходимо заменить новым датчиком. Новое уплотнительное кольцо входит в комплект большинства новых датчиков.

Рисунок 16.Старый датчик положения коленчатого вала

Шаг 7 Подберите новый датчик коленчатого вала
Сотрите всю смазку со старого датчика, чтобы вы могли заметить любые конструктивные отличия нового датчика. При установке новых датчиков, таких как монтажные выступы, обычно вносятся незначительные корректировки конструкции. Длина стержня датчика может быть переменной, потому что, если он слишком длинный, он будет касаться коленчатого вала, а если он слишком короткий, он не будет точно считывать показания.

Рисунок 17 .Подходит к новому датчику коленчатого вала

Шаг 8 Установка нового датчика положения коленчатого вала
Очистите отверстие датчика положения хозяйственным полотенцем перед установкой нового датчика, чтобы обеспечить надлежащее прилегание к уплотнительному кольцу нового датчика. Поскольку в этом порту будет моторное масло, не распыляйте на него средство для очистки карбюратора. Чтобы облегчить уборку, распылите чистящее средство на салфетку.

Рис. 18. Порт датчика

Поместите новый датчик коленчатого вала в отверстие порта датчика прямо и плотно, совместив отверстие монтажной пластины с резьбовым отверстием под болт в блоке.Затем вручную ввинтите крепежный болт, повернув его по часовой стрелке, чтобы избежать перекручивания резьбы. Чтобы не повредить уплотнительное кольцо и не вызвать утечку масла, смажьте его небольшим количеством чистого моторного масла или WD40. Вкрутите монтажный болт на место после установки датчика и затяните его с усилием около 2-3 футо-фунтов.

Рис. 19. Установите новый датчик угла поворота коленчатого вала

Вставьте электрический разъем в нужное положение, услышав щелчок, указывающий на то, что разъем установлен правильно и готов к использованию.
Рисунок. Установите разъем датчика угла поворота коленчатого вала

Step9 Подсоедините батарею
Когда вы закончите, снимите автомобиль с домкрата и подключите отрицательный кабель аккумулятора, и вы готовы к работе.

Рисунок 20. Снова подключите аккумулятор

Ⅵ Часто задаваемые вопросы о Датчик положения коленчатого вала
Сколько стоит замена датчика положения коленчатого вала?
Средняя стоимость замены датчика положения коленчатого вала составляет от 178 до 226 долларов США.Затраты на рабочую силу оцениваются от 98 до 123 долларов, а цены на запчасти — от 81 до 103 долларов.

Сколько времени занимает замена датчика коленвала?
Двигатель по-прежнему может работать плохо, в любом случае найдите хорошего механика, который специализируется на работе двигателя, и назначьте встречу – чем раньше, тем лучше. В большинстве случаев ремонт занимает не более одного дня.

Нужно ли программировать датчик коленчатого вала?
Нет, их не нужно программировать.После замены следует отменить код и посмотреть, вернется ли он.

Что будет, если не переобучить датчик положения коленчатого вала?
Невыполнение этого требования приведет к чрезмерному увеличению оборотов двигателя, что может привести к его повреждению. 8. Когда двигатель вернется в режим холостого хода, проверьте состояние диагностического кода неисправности P1336. Если сканер показывает, что CASE изучен, процедура повторного обучения завершена.

Альтернативные модели
Часть Сравнить Производители Категория Описание
Произв.Номер детали: RC28F256J3F95A Сравните: Текущая часть Производители:Микрон Категория: Флэш-память Описание: NOR Flash Parallel 3V/3.3V 256Mbit 32M/16M x 8Bit/16Bit 95ns 64Pin EZBGA Tray
№ производителя: PC28F256J3F95A Сравните: RC28F256J3F95A ПРОТИВ ПК28F256J3F95A Производители:Микрон Категория: Флэш-память Описание: NOR Flash Parallel 3V/3.3V 256Mbit 32M/16M x 8Bit/16Bit 95ns 64Pin EZBGA Tray
№ производителя: RC28F256J3D95A Сравните: RC28F256J3F95A ПРОТИВ RC28F256J3D95A Производители:Микрон Категория:Чип памяти Описание: NOR Flash Parallel 3V/3.3 В, 256 Мбит, 32 М x 8/16 М x 16, 95 нс, 64 контакта, лоток EZBGA
№ производителя: RC28F256P33BFE Сравните: RC28F256J3F95A ПРОТИВ RC28F256P33BFE Производители:Микрон Категория:Чип памяти Описание: NOR Flash параллельный/последовательный 2.5 В/3,3 В 256 Мбит 16 М x 16 95 нс 64-контактный лоток EZBGA
Как заменить датчик положения коленчатого вала
Датчик положения коленчатого вала – частая деталь современного двигателя.Это небольшой прибор, который измеряет и отслеживает положение и скорость коленчатого вала. Собранная информация используется компьютерной системой управления автомобилем для поддержания времени зажигания и работы двигателя. Когда датчик положения коленчатого вала начинает ослабевать, это приводит к остановке двигателя и обратному зажиганию. В таком случае вам нужно будет заменить датчик положения коленчатого вала.
Шаг 1. Предотвращение ударов и других несчастных случаев
Первым шагом является уход за автомобильным аккумулятором.Перед началом процесса установки отсоедините отрицательный кабель заземления аккумуляторной батареи. Это важная мера безопасности, которая гарантирует отсутствие случайных ударов, которые могут травмировать вас и повредить электронную панель автомобиля.
Шаг 2. Найдите датчик положения коленчатого вала
Второй шаг — поиск самого датчика положения коленчатого вала. Расположение датчика зависит от марки автомобиля, поэтому лучше всего обратиться к руководству по эксплуатации автомобиля, чтобы сэкономить время и определить точное местоположение.Обычно он ставится перед двигателем, у главного шкива. В некоторых автомобилях датчик может быть размещен сбоку от двигателя или сзади.
Шаг 3. Снимите датчик коленчатого вала
После того, как вы нашли датчик, пришло время снять и заменить его. Вы заметите, что датчик положения коленчатого вала закреплен болтом и проводами. Сначала снимите жгут проводов (обычно он состоит из трех проводов) с датчика. Обратите внимание на проводные соединения, так как вам придется подсоединять их в том же порядке после установки нового.При необходимости сделайте снимок на мобильный телефон.
Когда провода отсоединены, снимите болт с помощью торцевого ключа. Затем вы можете удалить неисправный датчик и заменить его новым.
Шаг 4. Установка нового датчика коленчатого вала
После снятия старого датчика установите новый точно в тот же слот. Эта часть немного сложна. Датчик герметизирован на интерфейсе механической прокладкой, более известной как уплотнительное кольцо. Когда вы меняете датчик положения коленчатого вала, вам также необходимо переустановить новое уплотнительное кольцо, так как старое нельзя использовать повторно.Поместите уплотнительное кольцо вокруг датчика, когда вы вставляете его на место. Когда вы закончите, снова подключите жгут проводов в том же порядке, что и до установки. Обычно устройство фиксируется на месте, и вам не нужно выполнять никаких дополнительных действий после этого этапа, но если датчик не фиксируется на месте и требует ручной регулировки, используйте бумажную прокладку для достижения надлежащего результата.
После установки нового датчика просто снова подключите аккумулятор, и вы готовы к работе.
【решено】Как сбросить датчик положения коленчатого вала, не заводится
Как завести машину с неисправным датчиком коленвала?
Как завести машину с неисправным датчиком коленчатого вала : включить зажигание тогда и только тогда, когда у вас горит чек двигатель и минимальные симптомы помимо этого.Если ваш автомобиль дал осечку один или два раза или если вы только что начали замечать неравномерное ускорение, на нем можно ездить, но пора отвезти его в магазин.
Может ли датчик коленвала быть причиной отсутствия запуска?
Плохой Коленчатый вал Датчик положения является общей причиной из не запускается. Сигнал от этого датчика поступает на PCM или модуль зажигания, который включает и выключает катушку(и) зажигания.
Датчик положения коленвала надо переучивать?
Датчик положения коленчатого вала нужно заново обучать? Переобучение коленчатого вала вариант должно быть выполнено , если: Присутствует диагностический код неисправности P1336.Компьютер был заменен или re — запрограммирован. Заменен датчик положения коленчатого вала .
Каковы признаки неисправности датчика положения коленчатого вала?
Признаки неисправности датчика положения коленчатого вала
Индикатор Check Engine мигает.
Трудно запустить автомобиль.
Ваш автомобиль глохнет и/или дает обратный эффект.
Двигатель заставляет ваш автомобиль вибрировать.
Можно ли обойти датчик коленвала?
Нет. Вы просто не можете обойти датчик коленчатого вала , машина прокрутит но не заведется. DME должен видеть этот сигнал в корреляции с датчиком кулачка для запуска и последовательности впрыска топлива.
Из-за чего выходит из строя датчик коленвала?
Есть несколько вещей, которые могут вызвать датчик положения коленчатого вала , отказ , включая повреждение, мусор и неисправную схему.Даже для современной электроники двигатель является агрессивной и разрушительной средой. Несмотря на то, что они созданы для этого, большинство датчиков в конечном итоге поддаются постоянному нагреву и вибрациям двигателя.
Можно ли починить датчик положения коленчатого вала?
Как только они подтвердят, что причиной проблемы является датчик положения коленчатого вала , тогда вы можете приступить к замене датчика . Стоимость замены датчика положения коленчатого вала составляет от 120 до 300 долларов.Стоимость самой детали составит от 75 до 120 долларов.
Сколько времени занимает замена датчика коленвала?
Двигатель по-прежнему может работать плохо. В любом случае найдите хорошего механика, который специализируется на работе двигателя, и назначьте встречу – чем раньше, тем лучше. В большинстве случаев этот ремонт должен занимать не более одного дня.
Сложно заменить датчик коленвала?
Снятие датчика коленвала может быть немного сложно потому что у них длинный шток и они могут застрять в блоке.Как только датчик освободится, крепко возьмитесь за него и вращательным движением вытащите его из блока цилиндров. На датчике будет уплотнительное кольцо, которое необходимо будет заменить новым датчиком .
Сколько стоит замена датчика коленвала?
Средняя стоимость для замены датчика положения коленчатого вала составляет от 195 до 221 долларов. Затраты на рабочую силу оцениваются от 99 до 125 долларов, а стоимость запчастей — 96 долларов.Этот диапазон не включает в себя налоги и сборы, а не учитывает ваш конкретный автомобиль или уникальное местоположение. Также может потребоваться сопутствующий ремонт.
Как проверить датчик коленвала?

Какой код неисправности датчика положения коленчатого вала?
P0335 является диагностической неисправностью , код (DTC) для « Датчик положения коленчатого вала «A» Неисправность цепи». Это может произойти по нескольким причинам, и механик должен диагностировать конкретную причину срабатывания этого кода в вашей ситуации.
РЕШЕНО: Как заменить датчик коленвала — Cadillac
philiptedman, первое, что вам нужно знать, это то, что был отзыв. Уточните это у своего дилера. Это может помочь вам. Кстати, там написано Seville, но Deville тоже был частью этого
.
«Идентификатор документа № 668342
2000 Кадиллак Севилья
————————————————— ——————————
Выброс продукта 99085 — Неисправности датчика положения коленчатого вала #99085 — (26.01.2000)
99085 — Неисправности датчика положения коленчатого вала
Определенный 2000 Cadillac Eldorado и Севилья
Компания General Motors решила провести Кампанию по добровольной эмиссии с участием некоторых моделей автомобилей Cadillac Eldorado и Seville 2000 года выпуска, оснащенных 4 двигателями.6L (RPO LD8-VIN, код Y или RPO L37-VIN, код 9). Датчики положения коленчатого вала в этих автомобилях могут выйти из строя и вызвать прерывистое пыхтение двигателя, остановку двигателя или возможное длительное время запуска и / или отсутствие запуска, а также загорание контрольной лампы неисправности (MIL). Эти условия могут быть вызваны трещиной припоя на резисторе в датчиках.
Для исправления этого состояния дилеры должны заменить оба датчика положения коленчатого вала.
Задействованные транспортные средства
Участвуют определенные автомобили Cadillac Eldorado и Seville 2000 года выпуска, оснащенные 4.6L (RPO LD8-VIN, код Y или RPO L37-VIN, код 9) со следующими контрольными точками VIN:
2000 Cadillac Eldorado Vin Код YU101752 до YU177716
Cadillac Seville 2000 года Vin Код YU102055 до YU1
(Вин-код — это последние 8 цифр вашего вин-кода)…»
Для снятия датчика, а их 2 на передней стороне двигателя над адаптером масляного фильтра.
Поднимите переднюю часть автомобиля за подрамник с помощью домкрата. Установите домкраты под раму и опустите автомобиль на них.
Снимите нижнюю облицовочную крышку между нижней частью радиатора и передним бампером с помощью торцевого ключа.
С помощью гаечного ключа открутите четыре болта в корпусе переходника масляного фильтра. Адаптер подвешен, поэтому просто слегка отодвиньте его в сторону. Датчик находится прямо за ним. С помощью гаечного ключа отверните болт на 10 мм в датчике коленчатого вала и вытащите датчик из блока. Надеюсь это поможет. Удачи.
Руководство по замене датчика положения коленчатого вала Mazda

Симптомы

Общие признаки неисправного датчика положения коленчатого вала Mazda включают:
В некоторых случаях эти симптомы могут быть непостоянными.Вот почему трудно диагностировать неисправный датчик положения коленчатого вала, особенно если индикатор проверки двигателя не загорелся.
Выполните следующие действия, чтобы заменить датчик положения коленчатого вала на Mazda.
Вам понадобится
Процедура
Припаркуйте свою Mazda на ровной поверхности. Включите стояночные тормоза. Дайте двигателю остыть.
Поддомкратьте переднее правое (пассажирское) колесо. Датчик CPS расположен на той же стороне, что и поликлиновой ремень.Это не на стороне передачи.
Снимите переднее колесо. Закрепите свой автомобиль с помощью хорошего набора домкратов и заблокируйте шину, чтобы ваш автомобиль не катился.
Снимите пластиковый подкрылок колесной арки. Он удерживается на месте с помощью нескольких пластиковых зажимов, 8-мм или 10-мм гаек в зависимости от модели Mazda.
Найдите датчик положения коленчатого вала.
Отсоедините электрический разъем.
Снимите два 8-мм болта.
Перед снятием старого датчика положения коленчатого вала отметьте точное положение старого датчика маркером.Вам необходимо установить новый датчик CPS в том же месте.
Установите новый датчик положения коленчатого вала на блок цилиндров Mazda. Обратите внимание, что монтажные отверстия не круглые, а овальные. Это позволяет немного сдвинуть датчик.
Прежде чем затягивать винты, убедитесь, что новый датчик находится в том же месте, что и старый.
Примечания
Используйте болт в центре коленчатого вала, чтобы провернуть двигатель, пока цилиндр 1 не достигнет верхней мертвой точки (ВМТ) в такте сжатия.
Вам нужно будет выровнять пятый зуб по центру магнитного наконечника датчика.
Проконсультируйтесь с вашим дилером Mazda, так как эти инструкции могут различаться в зависимости от размера двигателя Mazda 2.0, 2.3, 2.5.
Если на вашей Mazda не работает датчик коленчатого вала, ваш автомобиль отказывается заводиться или будет заводиться с перебоями.
Связанные проблемы
Топливный насос
Если ваша Mazda не заводится, возможно, топливный насос вышел из строя или не создает достаточного давления.
Система зажигания
Свечи зажигания и катушки зажигания также могут быть эффективными и могут быть еще одной причиной, по которой ваша Mazda не заводится.
Как заменить датчик положения коленчатого вала? – Моё сладкое удовольствие
Как заменить датчик положения коленчатого вала?
Чтобы его вынуть, ему нужно будет отключить питание. Замена датчика достаточно проста, но механик может нанести немного герметика, чтобы удержать все на месте.После этого механик проверит автомобиль, чтобы убедиться, что он работает должным образом. В некоторых случаях может потребоваться частичная разборка двигателя, чтобы добраться до датчика.
Что нужно знать о замене коленчатого вала?
При замене коленчатого вала обычно меняют также коренные и шатунные вкладыши. Повторная сборка требует особенно много времени и деликатности, так как все должно быть измерено с точными допусками, и все должно быть очень чистым.
Сколько стоит замена коленвала на Ram 1500?
Некоторые более конкретные примеры затрат на замену коленчатого вала на некоторых распространенных транспортных средствах с использованием ставки оплаты труда в размере 100 долларов в час: для Ram 1500 2009 года с полным приводом и 5.Двигатель Hemi 7 литров, наработка на замену коленвала 19,9 часов.
Датчик распредвала идентичен датчику коленвала?
(датчики положения распределительного вала в основном такие же, как и датчики положения коленчатого вала, но к ним легче добраться — «закон Мерфи» диктует, что из двух датчиков выходит из строя датчик коленчатого вала, потому что он сложнее две работы, чтобы сделать!
Сколько стоит замена датчика положения коленвала?
Средняя стоимость замены датчика положения коленчатого вала составляет от 190 до 250 долларов.
При замене коленчатого вала обычно меняют также коренные и шатунные вкладыши. Повторная сборка требует особенно много времени и деликатности, так как все должно быть измерено с точными допусками, и все должно быть очень чистым.
Когда менять датчик положения коленчатого вала на Land Rover?
Электрический разъем также может быть поврежден, и его следует проверять при каждой замене датчика положения. Просканируйте автомобиль на наличие кодов неисправностей. Снимите и замените датчик положения коленчатого вала.Сбросьте коды неисправностей. Проверить исправность автомобиля. Датчик положения коленчатого вала обычно сообщит вам, когда он нуждается в замене.
Некоторые более конкретные примеры затрат на замену коленчатого вала на некоторых распространенных транспортных средствах с использованием ставки оплаты труда в размере 100 долларов США в час: Для Ram 1500 2009 года с полным приводом и двигателем Hemi объемом 5,7 л рабочее время для замены коленчатого вала составляет 19,9 часов.
Обратите внимание на соединения проводов, так как после установки нового их придется подсоединять в том же порядке.При необходимости сделайте снимок на мобильный телефон. Когда провода отсоединены, снимите болт с помощью торцевого ключа. Затем вы можете удалить неисправный датчик и заменить его новым.
Проблема с датчиком положения коленчатого вала на Dodge Ram?
Датчик положения коленчатого вала (CKPS) на Dodge Ram второго поколения может стать источником проблем по мере старения вашего грузовика. Если ваш ECU выдает коды CKPS, пришло время вытащить инструменты и заменить его на новый.
Где находится датчик на шкиве коленвала?
Найдите датчик на передней части двигателя рядом со шкивом коленчатого вала и используйте головку соответствующего размера и храповую рукоятку, чтобы снять прижимной болт датчика. Аккуратно, но твердо поверните и потяните датчик, чтобы снять его с двигателя.
Где находится датчик коленчатого вала на Dodge Ram?
Скользите под грузовик, пока не дойдете до самой задней части масляного поддона. Посмотрите на блок двигателя со стороны пассажира и найдите датчик положения коленчатого вала прямо над масляным поддоном.Нажмите и удерживайте кнопку разблокировки на жгуте проводов датчика и отсоедините жгут от датчика.
Как установить датчик положения коленвала на 99?
Отсоедините отрицательный кабель аккумулятора с помощью ключа на 13 мм и положите его рядом с аккумулятором, чтобы он не мог случайно коснуться клеммы аккумулятора и вызвать искрение. Отсоедините электрический разъем от датчика, расположенного в верхней части картера трансмиссии под небольшим углом к стороне водителя грузовика.
Может ли неисправный датчик положения коленчатого вала вызвать проблемы с управляемостью?
Неисправный датчик положения коленчатого вала может выдавать коды ЭБУ и вызывать проблемы с управляемостью. Выполнение работы самостоятельно возможно, но не для всех. Читайте дальше, чтобы определить, хотите ли вы взять его на себя. Эта статья относится к Dodge Ram 2-го поколения (1994-2001 гг.).
Что делает датчик CKP на Dodge Durango 1999 года выпуска?
Датчик положения коленчатого вала (CKP) в вашем Dodge Durango 1999 года подает сигнал запуска на бортовой компьютер, который используется вместе с датчиком положения распределительного вала для расчета правильной системы зажигания и функции впрыска топлива.
Когда узнать, неисправен ли ваш датчик коленвала?
Если ваш автомобиль работает неровно, обороты двигателя «рыскают», автомобиль не заводится, не достигает высоких оборотов, не хватает мощности или глохнет во время движения, проверьте, неисправен ли у вас датчик положения коленчатого вала ( код ошибки P0335) или датчик положения распредвала (код ошибки P0340).
Как проверить датчик положения коленчатого вала (пикап Форд)?
Датчик положения коленчатого вала (CKP) вашего пикапа Ford (внедорожник или легковой автомобиль) объемом 4,6 л или 5,4 л представляет собой двухпроводной датчик CKP, который можно легко и точно проверить с помощью мультиметра в режиме измерения напряжения переменного тока.Вам не нужен сканер для проверки датчика положения коленчатого вала Ford 4,6 л, 5,4 л (хотя в наши дни сканер является обязательным инструментом).
Что такое датчик коленвала на Ford Explorer?
Датчик коленчатого вала является одним из наиболее важных компонентов для запуска двигателя автомобиля Ford (пикап, внедорожник, фургон). Поскольку он обеспечивает сигнал, PCM должен начать впрыск топлива и начать создавать искру. Вот некоторые особенности датчика положения коленчатого вала: Датчик коленчатого вала 4,6 л, 5,4 л представляет собой двухпроводной датчик переменного сопротивления.
Если ваш автомобиль работает неровно, обороты двигателя «рыскают», автомобиль не заводится, не достигает высоких оборотов, не хватает мощности или глохнет во время движения, проверьте, неисправен ли у вас датчик положения коленчатого вала ( код ошибки P0335) или датчик положения распредвала (код ошибки P0340).
(датчики положения распределительного вала в основном такие же, как и датчики положения коленчатого вала, но к ним легче добраться — «закон Мерфи» диктует, что из двух датчиков выйдет из строя датчик коленчатого вала, потому что он сложнее две работы, чтобы сделать!
Как заменить датчик положения коленчатого вала [шаг за шагом]?
Приведенные ниже действия по замене датчика положения коленчатого вала аналогичны для большинства двигателей.
Где находится датчик коленвала на пикапе Ford?
СОВЕТ 1: Датчик коленвала расположен на крышке цепи привода ГРМ. В частности, он расположен справа (со стороны пассажира) от шкива кривошипа и за компрессором кондиционера. СОВЕТ 2: Очень важно, чтобы аккумулятор вашего автомобиля Ford (пикап или внедорожник) был полностью заряжен для этого теста.
Как работает датчик положения распредвала и коленвала?
Датчики положения распределительного и коленчатого валов контролируют положение и скорость вращения распределительного и коленчатого валов.Датчик положения распределительного вала контролирует скорость вращения распределительного вала, что указывает на положение клапана в цикле сгорания, а датчик положения коленчатого вала контролирует скорость вращения коленчатого вала, что указывает на положение поршня.
Когда менять неисправный датчик положения коленчатого вала?
Существует ряд общих признаков неисправности датчика положения коленчатого вала (CKP), которые могут помочь вам определить, неисправен ли ваш датчик, включая пропуски зажигания двигателя, неравномерную работу на холостом ходу, остановку двигателя или затрудненный запуск.Если у вас возникли подобные проблемы, вам может потребоваться замена датчика положения коленчатого вала.
Как проверить датчик коленвала?
Еще один способ проверить датчик коленчатого вала с помощью мультиметра — проверить выходное напряжение при прокручивании двигателя. Для этого вам понадобится помощник. При этом будьте очень осторожны с движущимися частями. Проверьте разъемы проводки и измерьте выходное напряжение в милливольтах переменного тока.
Может ли из-за неисправного датчика коленвала машина заглохнуть?
Наряду с теми же линиями с симптомом выше, неисправный датчик положения коленчатого вала может привести к обратному срабатыванию и/или остановке автомобиля.Остановка автомобиля является более популярной проблемой, чем обратная работа, поскольку помехи сигнала коленчатого вала могут привести к тому, что двигатель заглохнет.
Датчики положения распределительного и коленчатого валов контролируют положение и скорость вращения распределительного и коленчатого валов. Датчик положения распределительного вала контролирует скорость вращения распределительного вала, что указывает на положение клапана в цикле сгорания, а датчик положения коленчатого вала контролирует скорость вращения коленчатого вала, что указывает на положение поршня.
Подключите новый датчик положения коленчатого вала к жгуту проводов двигателя. Кроме того, убедитесь, что зажим разъема полностью закреплен на датчике. Затем вам просто нужно заменить все детали, которые вы сняли, чтобы получить доступ к датчику. Осторожно снимите домкраты и опустите автомобиль.
Какие коды неисправностей относятся к датчику положения коленчатого вала?
Коды неисправностей, связанные с датчиком положения коленчатого вала: P0335 Датчик положения коленчатого вала Неисправность цепи P0336 Датчик положения коленчатого вала Цепь диапазона/рабочих характеристик P0337 Датчик положения коленчатого вала Низкий уровень входного сигнала P0338 Датчик положения коленчатого вала Цепь высокого уровня входного сигнала P0339 Датчик положения коленчатого вала Цепь A Прерывистый
Что содержит сигнал датчика положения коленчатого вала (CKP)?
Также, Сигнал датчиков положения коленчатого вала (CKP) содержит; жизненно важные данные для зажигания и других частей в системе.Итак, компьютер двигателя берет данные как с датчика положения коленчатого вала, так и с датчика распредвала; чтобы оценить работу двигателя.
Как изменить положение коленчатого вала на Mercedes Benz?
Отсоедините электрический разъем от датчика CPS. Сожмите разъем и вытащите его из датчика CPS. Это откроется в новом окне. Снимите болт. Снимите датчик положения коленчатого вала. У вас будет болт E8 или E10, который удерживает датчик CPS на месте.
Что делать, если у вас не работает датчик коленвала?
Проблемы с датчиком коленчатого вала могут быстро привести к проблемам, влияющим на управляемость автомобиля. По этой причине, если вы подозреваете, что ваш датчик положения коленчатого вала имеет проблемы, немедленно обратитесь к профессиональному специалисту для проверки автомобиля. Они смогут провести диагностику вашего автомобиля и при необходимости заменить датчик положения коленчатого вала.
Сколько стоит датчик положения коленвала?
В то время как большинство датчиков положения коленчатого вала стоят менее 100 долларов, есть несколько датчиков, которые могут преодолеть эту цену.К счастью для большинства водителей, эти более дорогие детали обычно есть только на дорогих автомобилях класса люкс. Если вы хотите сэкономить несколько долларов, вы можете заменить датчик самостоятельно.
Что делает датчик угла поворота коленчатого вала в автомобиле?
Датчик угла поворота коленчатого вала предназначен для обнаружения вращения коленчатого вала при работающем двигателе и отвечает за срабатывание системы впрыска топлива и зажигания через главный компьютер РСМ.
Как заменить неисправный датчик положения распредвала в вашем автомобиле?
Как заменить неисправный датчик положения распределительного вала в вашем автомобиле, своими руками со Скотти Килмером.Они часто выходят из строя и включают индикатор проверки двигателя и код P0340. Ремонт автомобиля своими руками со Скотти Килмером, автомехаником последние 49 лет. 1. Инструмент сканирования Actron: http://amzn.to/2jxoUXq 2. Телескопический магнитный захват: http://amzn.to/2jyDRZm 3. Здравый смысл 5.
Что происходит с датчиком коленвала на GMC?
Датчик коленчатого вала на автомобилях GMC синхронизирован с модулем управления трансмиссией или PCM. При замене датчика коленвала его необходимо повторно синхронизировать с PCM. Без повторной синхронизации PCM не может правильно определить положение коленчатого вала.
Можно ли отрегулировать датчик положения коленчатого вала?
Если у вас возникают пропуски зажигания в двигателе, это может быть причиной. Регулировка датчика положения коленчатого вала проста, если у вас есть немного терпения и некоторые основные инструменты. Первое, что вам нужно сделать, это отключить заземление аккумулятора. Это будет отрицательный кабель, с которым вам нужно будет иметь дело.
Как узнать, неисправен ли мой датчик коленчатого вала?
Еще одним признаком неисправности датчика положения коленчатого вала является неровный холостой ход.Во время движения на холостом ходу на красный сигнал светофора или при другой остановке вы можете заметить скрежет или вибрацию двигателя.

Часть	Сравнить	Производители	Категория	Описание
Произв.Номер детали: RC28F256J3F95A	Сравните: Текущая часть	Производители:Микрон	Категория: Флэш-память	Описание: NOR Flash Parallel 3V/3.3V 256Mbit 32M/16M x 8Bit/16Bit 95ns 64Pin EZBGA Tray
№ производителя: PC28F256J3F95A	Сравните: RC28F256J3F95A ПРОТИВ ПК28F256J3F95A	Производители:Микрон	Категория: Флэш-память	Описание: NOR Flash Parallel 3V/3.3V 256Mbit 32M/16M x 8Bit/16Bit 95ns 64Pin EZBGA Tray
№ производителя: RC28F256J3D95A	Сравните: RC28F256J3F95A ПРОТИВ RC28F256J3D95A	Производители:Микрон	Категория:Чип памяти	Описание: NOR Flash Parallel 3V/3.3 В, 256 Мбит, 32 М x 8/16 М x 16, 95 нс, 64 контакта, лоток EZBGA
№ производителя: RC28F256P33BFE	Сравните: RC28F256J3F95A ПРОТИВ RC28F256P33BFE	Производители:Микрон	Категория:Чип памяти	Описание: NOR Flash параллельный/последовательный 2.5 В/3,3 В 256 Мбит 16 М x 16 95 нс 64-контактный лоток EZBGA
