Что такое генератор на машине и его назначение

Многих интересует вопрос, можно ли ехать на машине, если из строя вышел генератор. Ответить на этот вопрос можно легко, если знать назначение устройства. Для этого выясним, что же такое генератор. Он представляет собой устройство, вырабатывающее электрическую энергию, за счет которой на автомобиле работают электрические приборы. Агрегат вырабатывает ток, поступающий на аккумулятор, поэтому в процессе работы двигателя внутреннего сгорания осуществляется зарядка АКБ.

Это интересно! При запуске мотора стартер потребляет большой ток, поэтому аккумулятор нуждается в зарядке. Если аккумулятор не будет заряжаться, то он «сядет» в лучшем случае через 2 часа, а в худшем, через 10-15 минут.

Конструктивно генератор на Ланосе, Сенсе и Шансе, представляет собой электрический мотор, который не потребляет электроэнергию, а наоборот, вырабатывает ее. Для этого шкив устройства соединяется с коленвалом, и тем самым приводится в движение ротор. При вращении ротора происходит возбуждение обмотки статора генератора, и тем самым возникновение переменного тока. Этот ток нуждается в выпрямлении (из переменного в постоянный ток), поэтому в конструкции генератора предусмотрен диодный мост (выпрямительный блок). Зная устройство агрегата, надо отметить, что в процессе работы генератор может выйти из строя, и причины для этого самые разные.

Почему на Ланосе возникают неисправности генератора

Срок службы генераторов зависит от разных факторов, к которым относятся:

• Качество сборки и комплектация устройства
• Особенности эксплуатации
• Уход и диагностика

В среднем срок службы рассматриваемых устройств составляет от 5 до 8 лет. На протяжении 5 лет владельцу автомобиля не требуется даже вникать в подробности работы устройства. Уже через 6-8 лет может понадобиться диагностика, ремонт или даже замена, что зависит от причины выхода из строя генератора.

К таковым причинам поломок генератора на Ланосе, Сенсе, Шансе и прочих автомобилях, относятся следующие факторы:

1. Время эксплуатации — чем оно больше, тем ближе срок выхода из строя. Главная причина — это выработка деталей, таких как подшипники, обмотка статора и ротора, а также выпрямительный блок
2. Неисправность подшипников, на которых вращается ротор, поэтому зачастую сбои возникают именно в этих устройствах. Их необходимо регулярно смазывать (желательно каждые три года), а при износе надо менять
3. Частая эксплуатация автомобиля при повышенной влажности воздуха
4. Повреждение ременной передачи — это второстепенная поломка, так как связана она непосредственно с передаточным устройством
5. Установка на машину оборудования, которое потребляет большую мощность. К таковому оборудованию относятся обогреватели, галогеновые лампы большой мощности, мини-холодильники или нагреватели воды и т.п. Генератор не рассчитан на такие нагрузки, поэтому вскоре может понадобиться его диагностика
6. Неисправный аккумулятор. Работа генератора с аккумулятором взаимосвязана, поэтому срок службы источника вырабатываемой энергии напрямую зависит от исправности АКБ. Если аккумулятор слабый, и не держит зарядку, то вся нагрузка ложится на генератор, тем самым снижается его срок службы
7. Неисправность регулятора напряжения — это устройство, которое отвечает за подачу соответствующей величины напряжения на аккумулятор в зависимости от времени года (зимой 14,5 В, а летом 13,5 В). Это нужно для того, чтобы предупредить перезаряд аккумулятора. Чаще всего изнашиваются щетки, но устранить такую поломку легко, и при этом не понадобится снимать устройство с автомобиля
8. Повреждение проводов, по которым передается ток от устройства к приемнику
9. Окисление контактов, причем не только на генераторе, но и на АКБ

Если обнаружена поломка рассматриваемого устройства, то не обязательно посещать СТО, так как работы по поиску и устранению неисправности генератора сможет выполнить даже новичок. Для этого понадобится знать не только инструкцию по проведению диагностики генератора шевроле, заз или дэу Ланос, но еще и особенности снятия рассматриваемой детали. В этом и предстоит разобраться всем ланосоводам, шансоводам и сенсоводам. Для начала выясним, как понять, что генератор надо снять и проверить.

Это интересно! Неисправность генератора на ланосе может быть связана не только со снижением выработки величины зарядного тока или его отсутствием, но еще и повышением более 15В, что может повлечь за собой перезаряд и закипание АКБ, а также перегорание электрических приборов и электроники.

Как выявить неисправность генератора на машине или основные признаки поломок

Чтобы понять, что на автомобиле шевроле или дэу ланос из строя вышел генератор, понадобится обратить внимание на некоторые признаки. Если своевременно выявить неисправность, то можно исключить возникновение непредвиденных ситуаций, как например, остановка автомобиля на дороге. В любом случае, неисправность генератора приведет к полному обездвижению автомобиля. Если своевременно выявить его поломку, то можно успеть доехать домой или до станции технического обслуживания.

К ряду главных признаков неисправности генератора на Lanos относятся:

• Первый главный признак — загорается контрольная лампа в виде АКБ на панели приборов. Это означает, что автомобиль потребляет энергию от АКБ, поэтому и загорается контрольная лампа. Если это происходит, то ни в коем случае не спешите глушить мотор, если находитесь в дороге. Завести мотор повторно при неисправном генераторе не удастся, а вот добраться домой вполне реально
• При включении света фар наблюдается, что он становится тусклым и светится желтым
• Снижение оборотов мотора по мере снижения заряда АКБ
• Возникновение посторонних звуков из-под капота в районе расположения генератора. Этот признак возникает зачастую при неисправности подшипников

Это основные признаки, свидетельствующие о том, что Ланос нуждается в диагностике рассматриваемого устройства. Кроме того, уточнить наличие поломки можно также по цифровому вольтметру, который обычно некоторые владельцы автомобилей устанавливают самостоятельно, чтобы контролировать напряжение бортовой сети. При наличии в ланосе бортового компьютера, который также можно установить своими руками, если его установка не предусмотрена заводом, выявить поломку не составит труда. Бортовой компьютер выдаст соответствующий номер ошибки, по которому не трудно будет понять, что сломалось.

Это интересно! Не столько трудно понять, что генератор на ланосе вышел из строя, как выявить точную причину неисправности, и сделать соответствующий вывод о возможности ремонта или необходимости замены.

Перед тем, как приступать к диагностике, надо демонтировать устройство с машины. Однако здесь не стоит торопиться, так как некоторые виды мелких поломок можно выявить и устранить без проведения демонтажных работ. К таковым поломкам относятся:

• Обрыв ремня
• Неисправность регулятора напряжения
• Повреждение проводки
• Окисление проводов

Рекомендуется в первую очередь проверить контакты на наличие окислов и качества затяжки, так как очень часто именно этот фактор становится причиной неисправной работы генератора.

Проверка генератора на причину неисправности без снятия

Чтобы выяснить, почему на Ланосе 1,5 не работает генератор, понадобится выполнить некоторые простые действия. При этом устройство с автомобиля снимать не нужно, так как проверка выполняется на установленном генераторе. Проверочные манипуляции основываются на выполнении следующих манипуляций:

1. Простой метод без применения вспомогательных устройств. Основывается он на том, что необходимо запустить мотор, и после этого отсоединить клемму «минус» от аккумулятора. Генератор подает заряд на АКБ, поэтому чтобы убедиться в его исправности, после снятия клеммы, двигатель продолжит работать. Если же мотор сразу глохнет, значит, устройство действительно нуждается в диагностике. После отсоединения клеммы надо заглушить мотор, и только тогда подключать ее к АКБ. Если подключить клемму при работающем моторе, то может возникнуть импульс, и сгорят предохранители. Этот метод простой, и не требует дополнительного оборудования для того, чтобы убедиться в неисправности генератора на ланосе
2. Метод, подразумевающий применение мультиметра — вместо электронного прибора можно использовать вольтметр, способный измерять до 20В. Принцип его применения следующий — на запущенном моторе надо померить напряжение на клеммах аккумулятора мультиметром или вольтметром. Мультиметр при этом должен показывать напряжение в пределах от 13,5 В до 14,5 В. Это значит, что генератор исправен. Если при отключенных электроприборах на авто напряжение составляет 14,5В, то устройство полностью исправно. Если же нагрузка отсутствует, а источник вырабатывает напряжение величиной до 13,5В, то это говорит о недозарядке АКБ. Такое устройство продолжать эксплуатировать не рекомендуется, так как от него страдает аккумулятор
3. Дополнительный метод — если есть подозрения о неисправной работе генератора на ланосе, то их можно подтвердить или развеять при помощи простого способа — нажать педаль акселератора при запущенном моторе. Если при прогазовывании наблюдаются перепады напряжения, то это первый признак необходимости проведения ремонта

Ниже на фото показано место расположения генератора на автомобиле Шевроле, ДЭУ и ЗАЗ Ланос.

Большинство поломок являются незначительными, и поэтому после открытия капота надо проверить следующее:

1. Наличие приводного ремня и его целостность
2. Клеммы на генераторе и аккумуляторе, так как часто, когда долго не меняешь или не ремонтируешь электрические устройства, на клеммах образуются окислы. Эти окислы являются препятствием на пути у прохождения тока, поэтому при потере контакта, говорить об исправной работе генератора не приходится. Исправить ситуацию можно путем зачистки контактов, а также их обработки силиконовой смазкой. Некоторые предпочитают солидол, однако это старый метод, который не рекомендуется использовать
3. Запустить мотор, и послушать исправность работы генератора. Он не должен скрипеть и трещать, а если это так, то надо искать причину поломки в подшипниках
4. Снять регулятор напряжения и произвести его осмотр. Крепится он двумя винтами, которые выкручиваются отверткой без необходимости демонтажа основного устройства. Чтобы добраться до места расположения графитовых щеток, понадобится предварительно снять защитный чехол (крышку). Наличие стертости щеток на регуляторе говорит о том, что причина поломки успешно обнаружена, и может быть легко устранена путем замены

В остальных случаях понадобится произвести демонтаж генератора на Ланосе 1,5. Как это правильно сделать, выясним подробно.

Это интересно! Ланосы отличаются от Сенса и Шанса не только разными типами моторов, но и расположением генераторов. Если на автомобилях Сенс и Шанс эти агрегаты расположены между двигателем и радиатором, то есть ближе к передней части, то на ланосах он находится ближе к салону. Такое расположение вызывает некоторые трудности при демонтаже, однако, принцип снятия на всех идентичных моделях практически одинаковый.

Как снять генератор на Ланосе подробная инструкция

Инструкция по снятию генератора на Ланосе обычно не вызывает трудностей, но если приходится выполнять процедуру впервые, то лучше довериться изученной инструкции. Итак, если имеются признаки неисправности рассматриваемого устройства на Шевроле Ланос, то для диагностики, ремонта или замены генератора, он снимается в следующем порядке:

1. Первым делом отключаем клемму «минус» от АКБ. Это нужно для того, чтобы избежать возникновения короткого замыкания
2. Далее откручивается крепление воздушного фильтра, отщелкнув для этого скобы
3. На гофре имеется датчик, от которого нужно отсоединить фишку
4. Гофра демонтируется с дроссельного узла, освобождая место для проведения демонтажных работ
5. Далее вручную надо снять клемму в виде фиксатора со жгутом проводов
6. Выкрутить гайку ключом на «12», которой фиксируется конец провода, подключенный к аккумулятору
7. Ослабляется и выкручивается резьбовое соединение натяжителя ключом на «12». После ослабления крепления, можно скинуть со шкива ремень, сместив агрегат вперед
8. В нижней части детали находится 2 крепежа в виде болтовых соединителей (1 на фото) с гайками под ключ на «12», которые также следует выкрутить и снять. Чтобы облегчить доступ к этим креплениям, после снятия ремня и вывинчивания крепления натяжителя, следует агрегат сместить ближе к салону. При вывинчивании креплений снизу надо учитывать, что они зафиксированы гайками (2 на фото), поэтому выкручивать их надо двумя ключами
9.  После вывинчивания всех соединителей, можно демонтировать генератор
10. После снятия проводятся необходимые манипуляции по диагностике и ремонту. Если же принято решение заменить устройство на ланосе, тогда принцип установки нового устройства практически идентичен демонтажу

Перед тем, как покупать новый генератор на ланос, сенс или шанс, надо посмотреть характеристики старого устройства. Главный параметр, который интересует владельца — это величина тока. Она может быть разной, что зависит от года выпуска авто, а также его сборки. Покупать рекомендуется генератор аналогичной величины по току штатному, чтобы исключить непредсказуемые проблемы.

Это интересно! Если столкнулись с ситуацией, когда при покупке трудно найти генератор нужно величины, то не стоит сразу покупать устройство, которое вам советуют продавцы. Если агрегат выдаем меньший ток, то аккумулятор не будет нормально заряжаться, а если наоборот, большой, то рискуете сжечь все приборы и проводку в авто. Не поддавайтесь на провокации продавцов, так как их главная задача продать. Подходить к выбору надо с грамотной стороны, чтобы избежать проблем.

На видео ниже показано, как заменить генератор на автомобилях Сенс и Шанс с мелитопольскими двигателями.

Замена генератора на авто и требующие внимания моменты

Если запланирована замена генератора на Ланосе, то сделать это не трудно. При этом важно приобретать качественное устройство, так как на рынке встречаются дешевые подделки, которые имеют большой недостаток — они выдают не такую величину тока, как указано в их техническом описании.

Процесс замены генератора на Ланосе имеет следующий вид:

1. Вставляем агрегат на свое место
2. Попасть нижней частью в кронштейн крепления генератора. Прихватить устройство при помощи крепежных болтов
3. После их затяжки, агрегат надо сместить вперед, и на шкив надеть ремень
4. Установить наконечник провода от АКБ, и закрутить его гайкой
5. Вставить фишку со жгутом проводов
6. В завершении следует закрепить крепежный болт с гайкой на натяжителе ремня. Перед затяжкой этого соединителя, необходимо натянуть ремень генератора
7. Если отверстие на кронштейне генератора не совпадает с креплением натяжителя, то используя маленькую монтировку, надо отжать корпус генератора, чтобы установить болт в отверстие
8. Затянуть все крепежные соединения, и установить на место провода

Это интересно! На Lanos ставятся генераторы корейского, польского, российского и украинского производства, и они хотя внешне и похожи с теми, которые устанавливают на авто Sens и Shance, но при этом отличия все же имеются. Прежде всего, отличаются они фишками крепления проводов, а также конструкцией шкивов.

На этом весь процесс замены генератора завершен, и остается проверить исправность работы нового устройства. Для этого включаем зажигание, и запускам мотор. Если индикатор в форме аккумулятора на панели приборов гаснет после пуска мотора, то значит, что все в порядке. Опираясь на инструкцию, вы можете самостоятельно произвести демонтаж рассмотренного устройства на ланосе, без необходимости посещения СТО.

Как снять генератор для замены на ВАЗ-2114 – Taxi Bolt

Нередко случается так, что генератор выходит из строя либо требует замены. Для того чтобы произвести ремонт генератора, его необходимо снять. Конечно же, сделать это можно в специализированном сервисном центре. Но зачем платить больше, если руки растут из правильного места? Поэтому в данной статье мы постараемся подробно рассказать вам, как правильно снять генератор на автомобиле ВАЗ-2114.

Как устроен генератор на ВАЗ-2114

Для начала следует понимать, что генератор представляет собой трехфазное устройство, которое работает с переменным током. Оснащается оно специальным блоком выпрямителей, которые используются для того, чтобы преобразовать переменный ток в постоянный. Читайте также: Как слить тосол с ВАЗ-2114Основными частями генератора на ВАЗ-2114 являются:

1. Крышки. Их на генераторе всего лишь две. Они сделаны из алюминия и имеют в себе специальные пазы, в которые вставляются подшипники. Задняя крышка также оснащена специальной клеммой, благодаря которой и происходит соединение с АКБ. Есть там и разъем, за счет которого напряжение подается на обмотку возбуждения. Конденсатор располагается на задней крышке и используется для того, чтоб устранят радиопомехи. Там же есть и место, в котором фиксируются щетки.
2. Второй, не менее важной деталью является цилиндр сердечника статора, изготовленный их специального трансформаторного железа. В середине есть пазы, в которые укладывается обмотка. Есть также и выводы для соединения этой детали с выпрямительным блоком. Крышка прикручивается к ней при помощи болтов.
3. Обмотка возбуждения располагается на валу вышеуказанного ротора. Она подключается к медным кольцам, обеспечивающим контакт. Для того чтобы произвести монтаж приводного шкива, используется шпоночная канавка, расположенная в передней части вала.
4. Щетки генератора данной модели автомобиля произведены из цельного узла, который совмещен с электронным реле. Последнее, кстати, скрывается за достаточно прочным корпусом и крепится к щеткодержателю.
5. Изнутри задней крышки располагается блок диодов. Их общее количество составляет 9 штук, 6 из которых являются основными. Установлены они на полукруглые пластины, сделанные из того же алюминия. Благодаря им полупроводники лучше охлаждаются.

Как снять генератор ВАЗ-2114 самостоятельно

Для того чтобы диагностировать неисправность генератора, необходимо его снять. Крепится генератор на кронштейне, расположенном на блоке двигателя. Для того чтобы разобрать данную установку, вам обязательно потребуются следующие инструменты:

• головка на 15;
• рожковый ключ 17 × 19;
• гаечный ключ на 10;
• гаечный ключ на 13;
• монтировка.

Читайте также: Как прозвонить модуль зажигания ВАЗ-2114Произвести демонтаж генератора можно различными способами, прибегая к снятию еще и защиты данного силового агрегата. Но в этой статье мы расскажем вам, как снять генератор и при этом не трогать защиту:

• первое, что необходимо сделать – это отсоединить клеммы от аккумуляторной батареи;
• далее нужно слегка ослабить ремень и снять его полностью, после чего демонтировать натягивающий механизм;
• провода генератора, скрытые в специальном резиновом чехле, следует отсоединить и отключить разъем, который отвечает за подачу напряжения на обмотку;
• теперь вы увидите, что генератор крепится благодаря гайке и длинному болту. Избавиться от них достаточно непросто. Для начала необходимо открутить болты, за счет которых держится на блоке сам кронштейн. Сделать это можно при помощи головки на 15. Если в первого раза вам не удалось их обнаружить, обратите внимание на заднюю часть всей генераторной установки. Вероятнее всего, вы сразу увидите все необходимые болты. Зарядное устройство следует развернуть в направлении движения стрелки часов, после чего ось крепления к кронштейну снимется достаточно легко;
• при помощи ключа на 19 необходимо открутить гайку и вытащить ее вместе со втулкой.

Теперь, взяв в руки пробойник либо какой-то другой инструмент, похожий на него, следует выбить ось из кронштейна. После этого генератор вытаскивается движением вверх без каких-либо особых проблем.

Читайте также: Замена щеток генератора на ВАЗ-2114Как видим, снять генератор с автомобиля ВАЗ-2114 достаточно просто. Данная процедура под силу не только профессиональному мастеру, но и новичку. Главное, чтобы под руками у него были все необходимые инструменты и данная статья. Но если вы не уверены в собственных силах, лучше не приступать к снятию генератора самостоятельно. В таком случае следует нанести визит на проверенную станцию техобслуживания автомобилей, на которой мастер не только снимет генератор, но и проведет его полную диагностику.

На отечественных марках автомобилей с передним приводом генератор устанавливается глубоко в левом углу. Деталь достаточно крупная и её легко заметить. Генератор обеспечивает стабильную работу всех систем автомобиля, а также сохраняет работоспособность аккумулятора в течение длительного времени.

Неисправность прибора часто проявляется морганием лампочки на панели приборов и необходимостью частой подзарядки аккумулятора. Знать, как снять генератор на ВАЗ-2114 нужно для того, чтобы процесс замены детали был наиболее быстрым и простым.

Особенности работы генератора

Генератор начинает свою работу сразу после запуска двигателя. В норме прибор выдаёт ток в пределах 13,2 — 14,5 В. Такой силы тока хватает для работы всей электроники в автомобиле.

Если же в машине установлена мощная акустическая система, то возможно, что будет задействован также ресурс аккумулятора. Регулятор напряжения, который вмонтирован в генератор, выпрямляет ток до нужного уровня и делает работу системы стабильной.

Если генератор на ВАЗ-2114 вышел из строя, то напряжение опускается ниже заявленных параметров, и автомобиль начинает использовать аккумулятор. Так как деталь достаточно дорогостоящая, а чаще всего причиной поломки генератора становятся неисправные щётки, то чаще всего автолюбители прибегают к их замене.

Что понадобится для снятия прибора

Так как генератор крепится на болты со всех сторон, то желательно все работы проводить в гараже с ямой. Если же нет ямы, то для удобства можно использовать домкрат. Генератор ВАЗ-2114 необходимо отсоединить от всех проводов. Для снятия самой детали понадобятся:

• монтировка;
• ключи на 10, 13, 15, 17, 19;
• вороток с накидными головками;
• ветошь.

Труднодоступные гайки легче откручивать воротком, но если его нет, то можно обойтись гаечными ключами. Ветошь понадобится для вытирания деталей. Нередко на ремне скапливается влага, и если не планируется его замена, то лучше сразу протереть деталь ветошью.

Как правильно демонтировать генератор

Снятие устройства состоит всего из восьми этапов. Если придерживаться инструкции, то деталь можно снять всего за 10 — 15 минут.

1. Необходимо отсоединить минусовую клемму от аккумулятора.
2. Для удобства лучше снять защиту картера.
3. Далее необходимо ослабить натяжение ремня. Для этого ослабляются два болта, которые находятся сбоку детали.
4. После того, как ремень был послаблен, генератор необходимо слегка подвинуть к мотору, а резиновую деталь снять.
5. В связи с тем, что генератор снимается полностью, планку натяжения ремня можно демонтировать.
6. На следующем этапе необходимо снять все клеммы и трубки от кондиционера.
7. После того, как генератор отсоединён от всех патрубков, нужно открутить все болты, которыми он крепится.

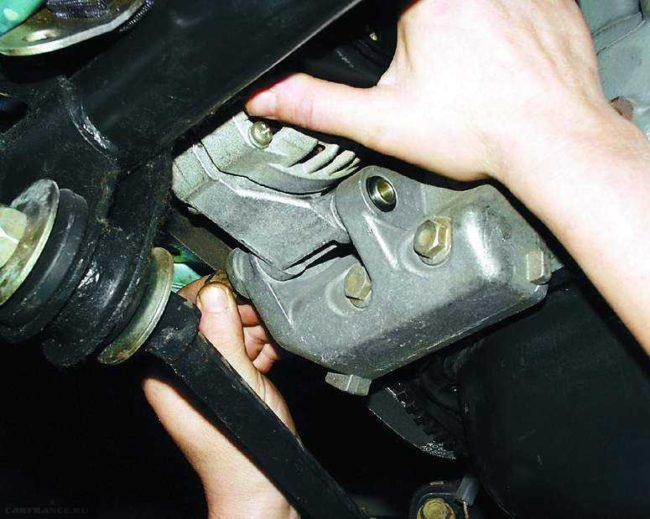

8. Так как внизу деталь крепится на длинный болт, который сложно открутить, то можно снять генератор вместе с метизом, а потом его выкрутить.

Монтаж нового генератора происходит в обратной последовательности и требует аккуратности. Нежелательно перетягивать крепления, так как это может привести к нарушениям в целостности детали.

Замена ремня

Замена ремня генератора ВАЗ-2114 через верх состоит всего из семи этапов:

1. Первый этап предполагает отсоединение клеммы.
2. Далее необходимо ослабить два болта крепления генератора для того, чтобы ремень провис.
3. На следующем этапе генератор необходимо пододвинуть к двигателю, а ремень по возможности снять через верх.
4. При установке нового ремня необходимо его сначала надеть на шкив, а после на ролик. Шкив имеет более крупные размеры, поэтому отличить его от ролика достаточно легко (читайте подробнее, как устроен натяжной ролик ремня генератора).
5. Далее необходимо вернуть генератор на свое место и зафиксировать.
6. При регулировке натяжения нужно ввинчивать регулировочный болт по часовой стрелке до тех пор, пока ремень не встанет в нужное положение.
7. В последнюю очередь необходимо закрутить болты, которые удерживают генератор на своём месте.

Замена ремня производится в среднем каждые 30 тысяч км, но при необходимости деталь меняется гораздо раньше. Если на ремне появились трещины либо присутствуют явные признаки износа. Иногда о необходимости замены напоминает неприятный свист при работе двигателя.

Замена щеток генератора ВАЗ-2114

Если генератор не справляется со своими задачами, то не всегда требуется замена детали полностью. Иногда хватает только замены щёток, что обойдётся в 10 — 15 раз дешевле нового устройства. Проще всего щётки менять при неснятом генераторе.

Для этого необходимо отсоединить клемму и отсоединить идущие к генератору провода. Щёткодержатель извлекается, а крепящие его болты предварительно вывинчиваются. Старые детали удаляются, посадочное место чистится и в него устанавливаются новые щётки.

Пожалуйста, оцените этот материал!

оценок, среднее:

из 5).

Загрузка… Если Вам понравилась статья, поделитесь ею с друзьями!

• Инструкция
• Марка авто
• Техобслуживание
• Электрооборудование

Генератор в автомобиле – это устройство, которое обеспечивает стабильную работу бортовой электросети автомобиля, в частности ВАЗ-2114. Такая система выработки и подачи электричества обладает своими достоинствами и недостатками. В данной статье мы рассмотрим основные неисправности этого узла, а также процесс замены детали на новую.

Основные неисправности устройства

На ВАЗ-2114 генератор может выйти из строя по следующим причинам:

1. Сгорел предохранитель. Для решения проблемы достаточно поставить новый элемент, предварительно определив, почему он вышел из строя.
2. Обрыв в цепях, которые идут к приборам. В обязательном порядке удостоверьтесь, что нулевой проводник соединен с другими контактами.
3. Неисправности замка зажигания.
4. Сгорела контрольная лампа.
5. Проблемы со щетками генератора. Чтобы устранить поломку, нужно поставить новый щеткодержатель и щетки. Дополнительно почистите контактные кольца, которые наверняка уже окислились, при помощи WD-40.
6. Поломка в регуляторе напряжения.
7. Проблемы с ремнем.
8. Вышел из строя подшипник.

Читайте также: Как поменять вакуумный усилитель ВАЗ-2114Вышеперечисленные поломки довольно часто встречаются и если не решить проблему вовремя, генератор может выйти из строя и его придется полностью менять. С точки зрения расходов, автовладелец потеряет намного больше средств в отличие от ремонта мелких неисправностей.

Если вам нужно поменять деталь, не стоит делать все самостоятельно, если вы не обладаете должным опытом в ремонте автомобилей. В таком случае лучше обратиться за помощью на СТО.

Место расположения генератора на ВАЗ-2114

Необходимое нам устройство размещается под капотом автомобиля слева от ДВС. Если присмотреться, то его можно заметить в области рядом с передней правой фары машины относительно салона.

В первую очередь нужно проверить состояние генератора, а затем только предпринимать решение о необходимости его замены. Нестабильная работа устройства может грозить различными последствиями. Если на выходе наблюдается недостаточный заряд – стоит ожидать скорой разрядки АКБ, а затем машина просто заглохнет.

Слишком высокое напряжение, исходящее от генератора, грозит тем, что может сгореть вся электро система машины. Вооружившись тестером вам необходимо проверить мощность устройства согласно следующим рекомендациям:

1. Провернув ключ зажигания, убедитесь, что все индикаторы горят. Если после запуска ДВС лампа АКБ горит или тускло мигает, это свидетельствует о проблемах в цепи генератора.
2. Прогрейте мотор до температуры в 90 градусов, затем включите все приборы потребляющие энергию.
3. Подключите тестер к аккумуляторной батарее. Попросите помощника, чтобы он нажал педаль газа и держал обороты в диапазоне 3200-3500. На тестере должно отобразиться значение в 13 вольт – это говорит о том, что генератор исправен.
4. На следующем шаге отключите потребляющие электроэнергию приборы и повторно проведите замеры при тех же оборотах. Результатом должно быть значение в 14,7 вольт.

Основными причинами выдачи низкого напряжения (менее 13 В) могут быть:

1. Слабое натяжение ремня.
2. Повреждение в цепи генератора.
3. Неисправность регулятора напряжения.
4. Износ щеток.
5. Устройство нужно заменить.

Во время того, как мотор работает, прислушайтесь, какие звуки издает генератор. Характерный гул свидетельствует о том, что подшипник уже отработал свой ресурс и его нужно заменить. Если после запуска ДВС лампа АКБ горит – это свидетельствует о том, что от генератора идет слишком слабое напряжение или оно отсутствует.

Замена щеток

В процессе проведения очередного технического обслуживания мало кто обращает внимание на мелкие неисправности генератора. Впоследствии изношенные щетки – это всегда неожиданность. Однако не следует спешить с заменой этих деталей. Изначально нужно определить, почему это произошло, а только затем разбирать корпус.

Процесс замены щеток выглядит следующим образом:

1. Отсоедините провода от генератора.
2. Демонтируйте колпачок с проводов, выходящих на +, открутите гайку, которая фиксирует его, и уберите с блока.
3. Снимите пластиковый кожух с предварительным отсоединением фиксаторов.
4. Отсоедините фиксатор регулятора напряжения и не забудьте отключить колодку проводов.
5. Замените щетки и произведите сборку в обратной последовательности.

Обратите внимание на то, что проверять износ щеток нужно по степени износа длины стержня, величина которого может быть менее 0,5 миллиметра. Если длина щеток в норме, тогда причиной отсутствия заряда является неисправный регулятор напряжения.

Какой генератор ставить

Большинство автолюбителей стремятся установить деталь с большей мощностью, чем стандартное устройство, рекомендуемое заводом изготовителем. В таком случае наиболее подходящими будут варианты от модели Приора или Калина. Мощность таких устройств составляет 115А, а заводского аналога – всего 80А.

Однако при установке другого генератора нужно будет поставить другой шкив. Такая процедура несложна и не потребует больших финансовых растрат. Опытные водители рекомендуют устанавливать на ВАЗ-2114 генератор Элдикс, мощность которого составляет те же 115 А. Но у такого устройства есть весомый недостаток – сложно найти запчасти для ремонта.

Последовательность замены генератора на ВАЗ-2114

Для замены выполните следующие действия:

1. Установите машину на яму или поднимите ее подъемником.
2. Снимите защиту двигателя.
3. Далее нужно ослабить натяжной ролик для ремня привода.
4. Открутите верхний болт, который фиксирует генератор.
5. Выкрутите нижний болт.
6. Отсоедините фиксирующие крепления компрессора кондиционера.
7. Ремень привода снимается и можно вынимать генератор из посадочных мест путем сдвига устройства ближе к АКБ.
8. Далее открутите верхний болт, который фиксирует компрессор кондиционера.
9. Теперь можно полностью вынуть компрессор и подвесить на его же трубках. Патрубки достаточно крепкие, поэтому они легко выдержат вес блока.
10. На этом шаге открутите болты держателя для генератора.
11. Отключите клеммы и генератор, отсоедините держатели, которые можно вынуть вниз.
12. Монтаж новой детали происходит в обратном порядке с последующей регулировкой ремня.

Читайте также: Как сделать тюнинг задних фар на ВАЗ-2114Подводя итог статьи, отметим, что мы рассказали вам об основных неисправностях генератора на ВАЗ-2114, а также рассмотрели процесс замены устройства. Если вы никогда не сталкивались с подобного рода ремонтными работами, тогда лучшим выходом будет обращение на СТО.

Многим автовладельцам знакома неприятная ситуация, когда при повороте ключа зажигания стартер отказывается вращаться. Этому может способствовать ряд причин: неисправность самого стартера, повреждения электропроводки или разряженный аккумулятор. Аккумулятор может быть недозаряжен по причине выхода из строя генератора, о чём мы сегодня и поговорим.

Если генератор по какой-либо причине перестал заряжать аккумулятор – имеет смысл убедиться в целостности ремня и его нормальной натяжке. Если с этим всё в порядке – то пришла пора разбирать и ремонтировать «гену». Внутри генератора находится несколько узлов, каждый из которых стоит проверить и при необходимости заменить. Если проблема в обмотке, то, вероятно, ремонт вам встанет дороже нового генератора и целесообразнее будет заменить узел целиком.

Демонтаж генератора ВАЗ 2114

Прежде чем снять установленный на машине генератор – имеет смысл убедиться в отсутствии заряда – для этого замерьте напряжение на силовом проводе при помощи мультиметра. Для того чтобы снять генератор на авто Лада 2114, вам понадобится стандартный инструмент в виде ключей на 10, 13 и 15 мм. Выполните следующие действия:

• Демонтируйте крепление механизма натяжки ремня
• Ослабьте поворотный болт нижней оси
• Поверните генератор в удобное положение и снимите приводной ремень
• Выкрутите болты (3 шт) крепления генератора ключом на 15
• Демонтируйте генератор

Перед работой обязательно снимите клемму с аккумуляторной батареи – это поможет избежать короткого замыкания, последствием которого может стать выход из строя рабочих элементов электрической цепи. Для более наглядного понимания процесса рекомендуем изучить видео и фото по данной тематике в интернете.

Ремонт генератора ВАЗ 2114

Как снять генератор на ВАЗ 2114 — вы уже знаете, далее необходимо понять какой именно элемент узла вышел из строя. Это может быть диодный мост (один из диодов), электрическая обмотка, конденсатор, щётки и прочее.   Для того чтобы точно выяснить, что именно сломалось – нужно снять защитную крышку и пошагово проверить все перечисленные части генератора.

Как правильно это сделать? — при помощи мультиметра. После обнаружения неисправных частей необходимо выполнить их замену или же сдать генератор в ремонт (при обрыве проводки).

При сборке обязательно убедитесь в целостности подшипников генератора, повращав его пальцами за ось. Если есть лёгкое поскрипывание – смажьте подшипники специальной смазкой. Сборка генератора осуществляется в порядке обратном снятию.

(1 оценок).

Загрузка…

Источники:

Как снять генератор на ВАЗ-2106

На чтение 2 мин. Просмотров 35

Снятие генератора с «шестерки» можно провести даже в полевых условиях. При должном навыке это можно сделать за десять минут.

Работы по снятию генератора на ВАЗ-2106 начинаются со снятия его ремня. Для этого снимите с автомобиля аккумулятор и уберите резиновый коврик с его площадки. Через площадку аккумулятора головкой на 17 с удлинителем выкрутите верхний болт генератора, сдвиньте агрегат от себя и снимите ремень.

Вторая часть работ проводится под машиной. В идеале, конечно удобнее делать это на смотровой канаве или подъемнике, если все это не доступно – не беда! Высота переднего свеса ВАЗ-2106 такая, что можно с легкостью подлезть под него просто лежа на земле. Выполняя подобные работы, используйте любую подстилку, которая убережет от простуд и прочих неприятностей для здоровья.

Под машиной нужно открутить брызговик двигателя. Это фигурный лист металла, прикрученный множеством саморезов и закрывающий снизу почти все подкапотное пространство. Так же потребуется демонтировать защиту двигателя.

После того, как брызговик и защита будут сняты, появится доступ к генератору снизу. Теперь нужно отсоединить от него провода. Один провод подсоединен к щеткам генератора, а второй – к его силовому выводу. От щеток провод просто сдергиваем с клеммы, а на силовом болту откручиваем гайку на 10, отогнув резиновый колпачок.

Дальше, откручиваем нижний длинный болт крепления генератора и, придерживая агрегат, вытаскиваем этот болт. В его гнездах установлены дистанционные втулки, которые нужно не потерять и при сборке установить обратно!

После вытаскивания болта, генератор окажется свободным и будет держаться только в ваших руках. Вытаскивать его следует вниз, под машину, ориентируя так, чтобы он прошел в пространство между главным радиатором, шкивом коленвала и правым передним крылом автомобиля.

Устанавливается генератор точно так же, только в обратной последовательности. Важно правильно присоединить к нему все провода, которые были сняты при демонтаже, а также достаточно натянуть ремень. При этом нужно учесть, что чрезмерно сильное натяжение ремня создает повышенную нагрузку на подшипники генератора и помпы и сокращает срок их службы.

Как снять генератор для замены на ВАЗ-2114: фото и видео

Для проведения ремонтных мероприятий по замене генератора на ВАЗ-2114 вам понадобятся некоторые инструменты и базовые навыки авторемонта. Находится генераторная установка спереди моторного отсека (с правой стороны хода движения авто).

Необходимый инструмент для снятия

Алгоритм действий при замене (с подробным фото)

1. В первую очередь, отключите аккумулятор от системы, сняв с него клеммы. Автомобиль при этом удобней будет поставить на подъёмник или смотровую яму.

   Отключаем аккумулятор

2. Затем демонтируйте защиту картера.

   Снимаем защиту картера

3. Ослабьте натяжной механизм приводного ремня.

   Ослабляем натяжной механизм (болт 1, 2) и отсоединяем болты крепления (болт 3)
4. Отсоедините верхний и нижний болты крепления генераторной установки. Далее открутите крепления кондиционерного компрессора (если имеется).
5. Демонтируйте сам приводной ремень.

   Демонтируем ремень

6. Выньте и повесьте за его же трубки компрессор кондиционера.
7. Докрутите болты, держащие генератор, и отсоедините клеммы от установки.

   Отсоединяем колодку с проводом

   Снимаем резиновый чехол и отсоединяем провода

   Выворачиваем натяжной болт

   Откручиваем гайку верхнего крепления генератора

   Вынимаем натяжную планку

   Откручиваем гайку нижнего крепления генератора

   Снимаем дистанционную втулку

8. После всего этого можно вытянуть саму генераторную установку и снять её.

   Снимаем генератор

9. Установите, предварительно протерев всё от грязи, новую деталь.

   Устанавливаем новый генератор

10. Соберите всю конструкцию в обратном порядке. Замена завершена.

Натяжение ремня генератора на ВАЗ-2114

Важно! В процессе сборки конструкции, проводимой после замены генератора, не забудьте отрегулировать натяжения приводного ремня.

Как видите, проверить, выбрать и заменить генератор на ВАЗ-2114 просто. Необходимо лишь желание и некоторые навыки автомобильного ремонта. Стоит отметить, что не всегда необходимо столь радикальное мероприятие как замена. Иногда достаточно отнести генераторную установку к электрику, который сможет починить деталь путём замены и зачистки отдельных её составляющих.

Видео о замене генератора своими руками
