Установка грм на ваз 2110. Подбираем новый ремень

Каждый узел и деталь в машине изнашиваются, и ремень газораспределительного механизма не является исключением. Чтобы замена осуществлялась правильно, производитель авто в паспорте указал сроки износа для всех элементов транспортного средства. ВАЗ замена ремня ГРМ 2110 и 2112 по паспорту должна проходить через каждые 45 тыс. км. Разумеется, что показатель неточный, ведь все зависит от стиля езды, условий эксплуатации и климата. Специалисты рекомендуют выполнять проверку ремня каждые 10 тысяч км пробега.

В данном материале мы рассмотрим следующие вопросы:

Как происходит работа ГРМ и его элементов;
Признаки неисправности ГРМ;
Замена при 8- и 16-клапанном моторе.

Полезный совет! Если после 45 тысяч вы провели замену ремня, но при этом он остался в рабочем состоянии, то не стоит сразу выбрасывать. Рекомендуем положить его в багажник или в салон, ведь никто не знает, что может приключиться с машиной в пути.

Принцип работы ремня и местонахождение

Этот элемент представляет собой резинометаллический ремень или металлическую цепь. Впуск смеси топлива и воздуха, а также выпуск выхлопных газов – вот в чем заключается работа ГРМ. Обрыв элемента грозит дорогостоящими ремонтными работами, при которых может потребоваться замена даже поршней. Другими словами, ремень ГРМ является связующим звеном между коленвалом и распредвалом.

Когда предстоит замена ремня ГРМ ВАЗ 2110 или 2112, водителя в первую очередь интересует вопрос местонахождения этого элемента. Открыв крышку капота, вы сразу же обнаружите ремень с зубчатой поверхностью. Его главное отличие от других похожих элементов заключает в том, что ремень охватывает несколько шкивов.

Когда нужно менять ремень ГРМ

Сначала стоит рассмотреть признаки, которые можно почувствовать или определить визуально:

из моторного отсека доносятся посторонние шумы;
выхлопы стали черными;
сложности при пуске двигателя;
при работе мотора появляются ощутимые вибрации.

Не всегда эти признаки говорят о неисправности или повреждении ремня ГРМ, но при их возникновении обратить свое внимание в первую очередь нужно на этот элемент. Чтобы проверить элемент, его нужно демонтировать: отключается минусовой провод от АКБ, снимается заглушка, затем удаляется ремень генератора и шесть болтов, крепящих защитную крышку. После этого вы можете оценить состояние элемента.

Замена ремня ГРМ ВАЗ 2110 или 2112 требуется в том случае, если вы обнаружите следующие повреждения:

расслоение резины;
присутствуют масляные подтеки;
наличие потертостей, трещин и складок;
выпуклости, порезы;
наличие оборванных нитей.

Процесс замены – подробные инструкции

Мы разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов, для замены потребуется одинаковый набор инструментов. В список входят штатные инструменты, которые можно обнаружить в гараже практически каждого водителя.

Помимо самого ремня ГРМ и ролика для ВАЗ 2110 или 2112, в работе понадобятся:

специальный ключ, регулирующий степень натяжения ролика;
накидной ключ на «17»;
ключ на «15»;
ключ на «10»;
монтажка, как альтернатива – мощная отвертка.

Замена на 8-клапанном двигателе

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

Первым делом обесточиваем АКБ – для этого необходимо достать минусовой провод;

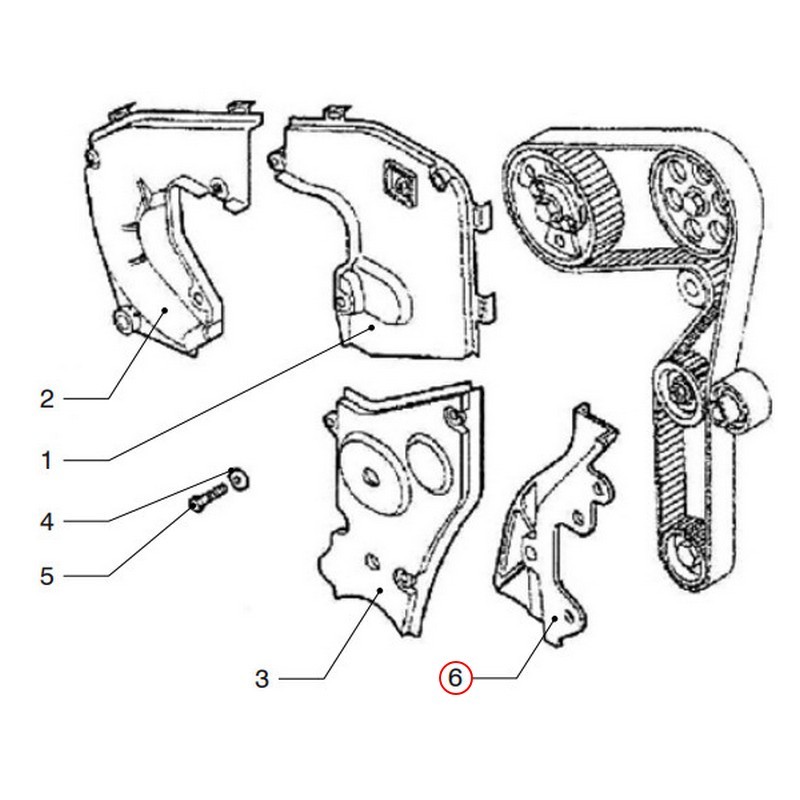

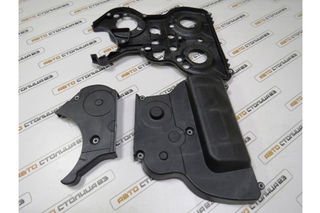

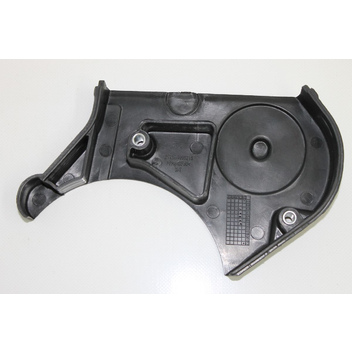

Откручиваем болты, которые держат защитный кожух ГРМ, а затем снимаем кожух;

Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правое колесо;
Наша задача – добиться совпадения меток на крышке и, соотвественно, на шкиве, как это указано на всех схемах. Для этого нужно крутить деталь по часовой стрелке;
Переходим к КПП и снимаем с неё заглушку;
Нам необходимо проверить совпадение меток в этом отверстии;
Блокируем маховик – для этого можно воспользоваться монтажкой или мощной отверткой;
Теперь можно снять шкив генератора ГРМ;
Мы добрались до гайки, которая держит ролик ГРМ – её необходимо ослабить, но не открутить;
Вот мы и добрались до нужного элемента ГРМ ВАЗ 2110 или 2112. Теперь его можно снять. Все детали, которые он закрывал, необходимо прочистить моющим средством. После удаления грязи область нужно протереть чистой ветошью;

Далее происходит установка нового ремня ГРМ и ролика-натяжителя – соблюдайте направление, указанное на стрелка. Иногда бывает, что производитель не указывает стрелки, в таком случае, нужно поставить элемент так, чтобы надпись читалась слева направо;
Для натяжения необходимо против часовой стрелки провернуть ролик
Следующий шаг – это тестирование ремня ГРМ и его натяжения. Проверять элемент нужно при холодном моторе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и выполняем осмотр ремня ГРМ.

Если нет лишних звуков, вибрации, то все элементы можно устанавливать обратно — это колесо, кожух и брызговик.

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем на варианте, где 8 клапанов. Итак,замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам нужно демонтировать защиту ремня. Держат её 6 болтов.
Далее нужно убрать с датчика коленвала фишку – откручиваем крепление и достаем сам датчик. Для наглядности можно изучить фото.
Если вы самостоятельно проводите демонтаж механизма газораспределения, то вы наверняка заметили отсутствие одного зубчика. Сделано это для того, чтобы датчик мог самостоятельно отыскать мертвую точку. Также при помощи этой особенности можно заблокировать коленчатый вал.
Выполнить блокировку можно тогда, когда в отверстие под датчик будет помещена трубка подходящего размера. Теперь шкив заблокирован, как результат, его можно благополучно демонтировать.
Далее схема работы практически не отличается от снятия 8-клапанного распределительного механизма своими руками – ослабляем крепление ролика и достаем неисправный или изношенный ремень.
Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить ремень вместе с ним или сделать при помощи прокручивания распредвала.
Когда новый элемент установлен, можно возвращать все в изначальное положение. Начать стоит с крепления шкива – закручиваем болт и совмещаем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то можно сделать метку самостоятельно.
Совмещать детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
Используя специальный ключ, мы должны натянуть ремень. Такой ключ есть не у каждого, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить гайке, которую необходимо крепко затянуть.
Проверяем натяжку, резина должна отходить от шестерней, но при этом не должно быть складок.
Осталось провернуть каленвал 2 раза и убедиться, что метки остались на том же месте – работа завершена

Как видите, замена ремня ГРМ ВАЗ 2112 выполняется достаточно просто. Главное, выделить на это время. Проверяйте механизм распределения газов каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Это металлическая цепь или резино-металлический ремень с зубцами, основной функцией которого является впуск топливно-воздушной смеси и выпуск отработанных газов. Если не уследить за целостностью ремня, то его обрыв потребует сложного и дорогого ремонта поршневой группы или ГБЦ.

Ремень ГРМ необходим для впуска топливно-воздушной смеси и выпуска отработанных газов

Чтобы вовремя обнаружить необходимость замены ремня ГРМ, нужно систематически проверять состояние деталей и механизмов двигателя автомобиля. У ВАЗ 2110 состояние ремня ГРМ контролируется при пробеге 10-15 тысяч км или 1 раз в год, и менять его необходимо при пробеге 50000-60000 км. Помните! Ленивый платит втридорога.

Как проверить состояние ремня ГРМ ВАЗ 2110

Чтобы проверить состояние ремня ГРМ нужно:

снять заглушку передней защитной крышки ремня ГРМ,
снять ремень генератора, чтобы не мешал,
открутить 6 болтов и снять переднюю защитную крышку,
получив доступ к ремню ГРМ, осматриваем его.

Если при очередном контроле вы заметили:

порезы на ремне ГРМ, выпуклости,
расслоение, появление оборванных ниток,
многочисленные трещины, складки, сильные потертости,
подтеки масла на ремне,

его необходимо немедленно заменить.

Как правило, молодые водители такой ремонт выполняют в специализированных автомастерских или центрах по ремонту автомобилей. Но, если вы решили самостоятельно заменить старый ремень новым, подготовьте инструменты и материалы: головки «10», «17», спецключ, используемый для натяжки ремня, отвертку, новый ремень ГРМ, моющее средство, чистые тряпки.

как поменять ремень ГРМ на ваз 2110 8 клапанов

Для самостоятельной замены ремня ГРМ нужны: головки «10», «17», спецключ, используемый для натяжки ремня, отвертку, новый ремень ГРМ, моющее средство, чистые тряпки

Замену ремня газо-распределительного механизма ВАЗ 2110 с 8 клапанным двигателем проводим в следующей последовательности:

обесточиваем аккумулятор, сняв с него минусовый провод (АКБ),
вывинчиваем болты защитного кожуха ремня ГРМ,

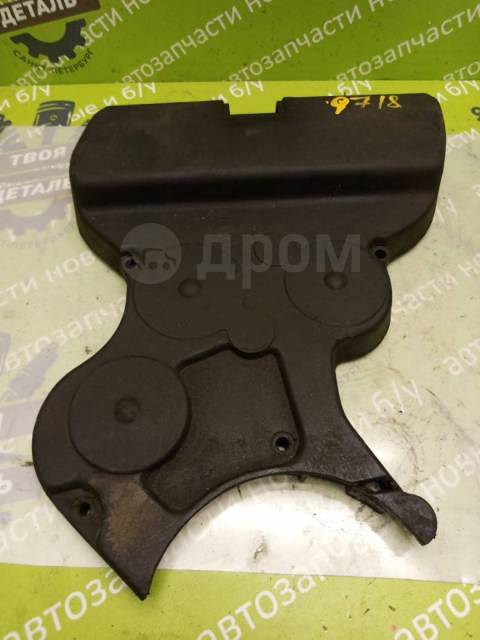

снимаем сам защитный кожух,
снимаем правое колесо со стороны пассажира, брызговик моторного отсека и защиту за ним,
по часовой стрелке (до совпадения меток на крышке и шкиве) крутим шкив генератора,
на коробке переключения передач снимаем защитную заглушку,
в появившемся отверстии сверяем совпадение контролирующих меток,
каким-либо металлическим предметом (отверткой) блокируем маховик,
откручиваем и удаляем шкив генератора,

несколькими поворотами ослабляем гайку, удерживающую ролик-натяжитель ремня ГРМ,
удаляем старый ремень ГРМ. Очищаем все части уайт-спиритом или другим моющим средством от следов масла и другой грязи. Тщательно протираем сухой чистой тряпкой,
устанавливаем новый ролик-натяжитель и новый ремень ГРМ согласно стрелок направления. Если их нет, то ремень устанавливаем так, чтобы нормально (слева направо) читалась надпись, закручиваем. Для натяжения ремня ГРМ, проворачиваем ролик против часовой стрелки,
проверяем совпадение всех меток и степень натяжения нового ремня ГРМ. Контроль степени натяжения проверяется на холодном двигателе при температуре воздуха в помещении +15-+30С,
включаем двигатель и опять на работающем двигателе проверяем правильность установки нового ремня ГРМ,
при нормальном звуке и нормальной работе устанавливаем на место кожух защиты, брызговик, колесо.

Видеоурок: «как поменять ремень грм на ваз 2110 (8 и 16 клапанов)».

Для ВАЗ 2110 выпускаются два вида двигателей: с 8 и 16 клапанами. Водители считают, что газо-распределительный механизм на 8 клапанном двигателе достаточно легко заменить своими руками, а вот работы по замене ремня ГРМ на 16 клапанном механизме значительно сложнее и лучше их выполнять в мастерской. Однако опытные мастера считают, что при тщательном следовании пошаговым инструкциям и 16 клапанный механизм поддается самостоятельной установке.

как поменять ремень ГРМ на ваз 2110 16 клапанов

Для замены ремня ГРМ потребуются те же инструменты и материалы. Последовательность выполнения работы по замене ремня ГРМ следующая:

вывинчиваем все 6 гаек, удерживающих защитный кожух,
снимаем защитный кожух,
освобождаем датчик коленчатого вала,
находим на шкиве место, где отсутствует зубец. Он служит ориентиром для определения верхней мертвой точки (ВМТ),
устанавливаем поршень первого цилиндра в верхней мертвой точке (ВМТ),
совмещаем шкив с датчиком коленвала,
блокируем шкив, откручиваем и снимаем,
ослабляем гайку на ролике-натяжителе. Вынимаем старый ремень ГРМ,
снимаем ролик-натяжитель,
чистим все части от грязи и масляных следов, насухо вытираем чистой тряпкой,
заправляем новый ремень ГРМ,
закрепляем шкив его болтом,
контролируем совпадение меток ремня ГРМ и привода,
контролируем совпадение по меткам шестерни привода ГРМ,
натягиваем ремень, используя ролик-натяжитель,
проверяем упругость натяжения нового ремня ГРМ,
проворачиваем вручную на 2 полных оборота коленчатый вал,
проверяем метки на совпадение и прикручиваем шкив на его место,
на работающем двигателе проверяем правильность установки ремня ГРМ и возвращаем на место кожух защиты.

Таким образом, в домашних условиях самостоятельно или вместе с опытным мастером, вы можете заменить ремень ГРМ на ВАЗ 2110 или 16 клапанами.

Новости
Практикум

В Сингапуре появятся беспилотные такси

Во время испытаний на дороги Сингапура выйдут шесть модифицированных Audi Q5, способных передвигаться в автономном режиме. В прошлом году такие автомобили беспрепятственно преодолели путь от Сан-Франциско до Нью-Йорка, сообщает Bloomberg. В Сингапуре беспилотники будут двигаться по трем специально подготовленным маршрутам, оборудованных необходимой инфраструктурой. Протяженность каждого маршрута составит 6,4 …

МВД готовит очередную реформу техосмотра

Напомним, в 2012 году ГИБДД перестала контролировать техническое состояние автомобилей, так как данную фунцию передали Российскому союзу автостраховщиков (РСА). Основной причиной такого шага называлась высокая коррупция среди сотрудников ГИБДД, а потому неэффективный контроль за состоянием автопарка. С того времени проверкой машин стали заниматься частные…

Будущий бестселлер Lifan: мы увидели его первыми

Напомним, что Lifan Solano, дебютировавший в 2008 году, недавно пережил уже вторую за свою жизнь модернизацию. Ранее сообщалось, что продажи радикально обновлённых седанов стартуют только осенью, однако корреспонденту «Авто Mail.Ru» неожиданно удалось встретить живую машину во Владимирской области. Водитель Solano II отказался комментировать, откуда взялась машина, но позволил…

Камера оштрафовала водителя из-за блика фар на дороге

Еще один водитель сообщил о необоснованном штрафе из-за неполадок в работе дорожных камер. Как рассказал житель Москвы Дмитрий Ворона радиостанции «Говорит Москва», ему пришел штраф… из-за блика фар! Автомобилист получил по почте штрафную квитанцию 20 июля этого года. Из письма следовало, что водителя хотят наказать по ч.1 ст. …

Самые дешёвые автомобили с автоматом доехали до клиентов

Спустя месяц и 20 дней после анонсированного старта продаж полностью оплаченные автомобили были переданы первым клиентам в Воронеже, где расположен главный офис марки Ravon, сообщает «Российская Газета». Напомним, ультракомпактный автомобиль Ravon R2 оснащается 1,25-литровым 85-сильным двигателем в сочетании с АКП. При этом модель оценивается в сумму…

Очередной Мерседес Михаэля Шумахера выставили на продажу

Приобрести Mercedes-Benz E 55 AMG T-Modell, первым владельцем которого был знаменитый чемпион мира в гонках Формулы-1, можно за 119 950 евро, сообщает издание Auto Bild. Продаваемый Mercedes E 55 AMG T-Modell оснащен 5,4-литровым двигателем V8 мощностью 354 л.с. и имеет довольно неплохое оснащение. …

В России выросли продажи очень дорогих автомобилей

Всего за минувший месяц в России было продано 136 автомобилей премиум-класса, что на 35% выше показателя годичной давности, свидетельствуют данные аналитического агентства «Автостат». Примечательно, что рынок очень дорогих автомобилей вырос не только в годичном выражении, но и по сравнению с апрелем 2016 года, когда было продано 122 новых автомобиля сегмента Luxury. …

Собянин о ливневой канализации в Москве. Цитата дня

Об этом Сергей Собянин заявил в эфире радиостанции «Говорит Москва». P.S. — Напомним, что 15 августа 2016 года в Москве из-за ливней в очередной раз произошло массовое подтопление улиц, что вызвало соответствующую реакцию горожан. Источник: auto.mail.ru …

Lada XRAY X: АвтоВАЗ готовит новую версию кроссовера

Соответствующая информация об обозначении XRAY X появилась в открытом реестре товарных знаков и знаков обслуживания Российской федерации. Заявка на регистрацию была подана еще в феврале 2014 года, однако регистрация прошла только в минувшем апреле, а информация в открытом доступе появилась лишь сейчас, сообщает «Авторевю». Право на торговую марку XRAY …

Видео дня. Встречайте: бессмертный пешеход

Этот ролик не для слабонервных! Сюжет больше напоминает голливудский боевик, чем запись видеорегистратора: мужчина решил залезть на лестницу троллейбуса (ту, что ведёт на крышу пассажирской машины), но сорвался. Вместо того, чтобы отпустить перекладину, герой продолжает цепляться за лестницу… В определённый момент любитель бесплатно поездить на общественном транспорте падает на асфальт и… . ..

Самые угоняемые марки машин в Питере

Угон автомобилей это извечное противостояние автовладельцев и воров. Однако как отмечают в правоохранительных органах, каждый год спрос на ворованные автомобили заметно изменяется. Еще лет 20 назад основная часть угонов приходилась на продукцию отечественного автопрома и в частности на ВАЗ. Но…

Самые угоняемые автомобили Москвы в2018-2019году

Рейтинг самых угоняемых машин в Москве остается почти неизменным в течение нескольких лет. Ежедневно в столице угоняется около 35 автомобилей, причем 26 из них являются иномарками. Самые угоняемые марки По сведениям портала «Прайм Страхование» наиболее угоняемые машины 2017 года в…

Самая дешевая машина в мире – ТОП-52018-2019года

Кризисы и финансовая ситуация не слишком располагают для покупки нового автомобиля, тем более в 2017 году. Только ездить приходится всем, а покупать автомобиль на вторичном рынке готов не каждый. На то есть индивидуальные причины — кому происхождение не позволяет ездить. ..

Выбор доступного седана: Zaz Change, Lada Granta и Renault Logan

Еще каких-то 2-3 год назад считалось априори, что у доступного автомобиля должна быть механическая коробка передач. Их уделом считалась пятиступенчатая механика. Однако в настоящее время все резко изменилось. Сначала установили автомат на «Логан», немного позднее – на украинский «Шанс», а…

На чем ездили звезды в 20 веке и сегодня?

Уже давно всем понимают, что автомобиль — это не просто средство для передвижения, а показатель статуса в обществе. По машине можно запросто определить к какому классу относится ее владелец. Это относится, как к простому человеку, так и к эстрадным звездам. …

КАКОЙ автомобиль купить новичку, какой покупать автомобиль.

Какой автомобиль купить новичку Когда долгожданные водительские права наконец-то получены, наступает самый приятный и волнительный момент — покупка автомобиля. Автопром наперебой предлагает покупателям самые навороченные новинки и неискушенному водителю очень сложно сделать правильный выбор. А ведь часто именно от первого…

КАКОЙ автомобиль российского производства самый лучший, лучшие российские автомобили.

Какой автомобиль российского производства самый лучший В истории отечественной автомобильной промышленности было много хороших автомобилей. И лучший из них выбрать трудно. Тем более, что критерии, по которым оценивается та или иная модель, могут быть очень разными. …

Какой седан выбрать: Camry, Mazda6, Accord, Malibu или Optima

Мощный сюжет Название «Шевроле» является самой историей становления американских автомобилей. Имя «Малибу» так и манит своими пляжами, на которых снимались многочисленные кинофильмы и телесериалы. Тем ни менее, с первых минут в автомобиле «Шевроле Малибу» ощущается проза жизни. Довольно простые приборы…

Надёжность машин по рейтингу

Для чего служат рейтинги надёжности? Будем честными друг с другом, почти каждый автолюбитель часто думает: самая надежная машина – моя, и мне она не доставляет много хлопот различными поломками. Однако, это просто субъективное мнение каждого автовладельца. Приобретая автомобиль, мы в…

КАК выбрать марку автомобиля, какую марку автомобиля выбрать.

Как выбрать марку автомобиля При выборе машины необходимо изучить все плюсы и минусы автомобиля. Поищите информацию на популярных сайтах автомобильной тематики, на которых делятся опытом владельцы машин, и тестируют новинки профессионалы. Собрав всю необходимую информацию, вы можете вынести решение в…

Обсуждение
Вконтакте

Одной из важных операций по техническому обслуживанию считается замена ремня ГРМ ВАЗ 2110. Ее необходимо выполнять своевременно, каждые 50 тысяч км пробега. Данный интервал ни в коем случае нельзя увеличивать, это может привести к серьезным последствиям.

Что потребуется для работы?

Самое малое, что может произойти, размер ремня увеличится от растягивания настолько, что он перескочит на зубьях шестерен на одно или даже два звена, при этом нарушатся фазы газораспределения и двигатель станет работать с сильными перебоями. В худшем варианте дело может закончиться разрывом ремня и согнутыми клапанами. Не будет лишним периодический визуальный осмотр технического состояния узла ГРМ, для этого нужно всего лишь снять защитный пластмассовый кожух. Наличие глубоких трещин на поверхности ремня говорит о том, что скоро вас может ожидать неприятность, причем в самый неподходящий момент, поэтому лучше изделие поменять. Стоит обследовать и находящийся рядом ремень генератора ВАЗ 2110.

Рекомендации завода-производителя со времен появления ремня ГРМ вместо цепи однозначны:

изделие лучше всего менять в комплекте с натяжными роликами. Вазовская «десятка» комплектовалась двумя типами двигателей: 8- и 16-клапанным. В первом стоит один натяжной ролик, во втором — натяжной и опорный. Замена ремня ГРМ на десятой модели ВАЗ не относится к сложному и очень трудоемкому виду работ, ее вполне можно делать собственными силами, имея необходимый минимум инструментов:

набор накидных и рожковых ключей;
монтировку;
отвертку;
специальный ключ для натяжки ролика либо круглогубцы с изогнутыми концами;
домкрат;
тканевые перчатки;
ветошь.

Тканевыми перчатками пользоваться лучше в любое время года, они нужны для предохранения рук от мелких травм, которые можно получить при ослаблении резьбовых соединений. Любой автослесарь не понаслышке знает, как это бывает. Смотровая канава здесь не требуется, а вот снятие правого колеса вполне может понадобиться при извлечении ремня генератора ВАЗ 2110, оборудованного гидроусилителем руля (ГУР), поэтому нужно иметь домкрат.

Описание разборки механизма

Разборка узла привода ГРМ на ВАЗ 2110 с двигателями 8V и 16V несколько различна, в случае с 16-клапанным мотором надо снять некоторые дополнительные элементы. Поэтому описание процесса будет выложено именно для него с оговорками на 8-клапанный агрегат. В самом начале требуется снять защитный пластмассовый кожух и для большего удобства работы снять корпус воздушного фильтра, убрать его в сторону . Внизу, напротив шкива коленчатого вала, установлен датчик. Нужно отсоединить от него разъем, открутить и снять сам датчик (в 8-клапанном моторе этого делать не нужно). Далее, в обоих видах двигателей нужно вращением коленвала совместить все метки на шкивах распредвалов и корпусе двигателя. Это совмещение проверяется совпадением метки и прорези на маховике, для этого следует вытащить из гнезда на коробке передач резиновую заглушку.

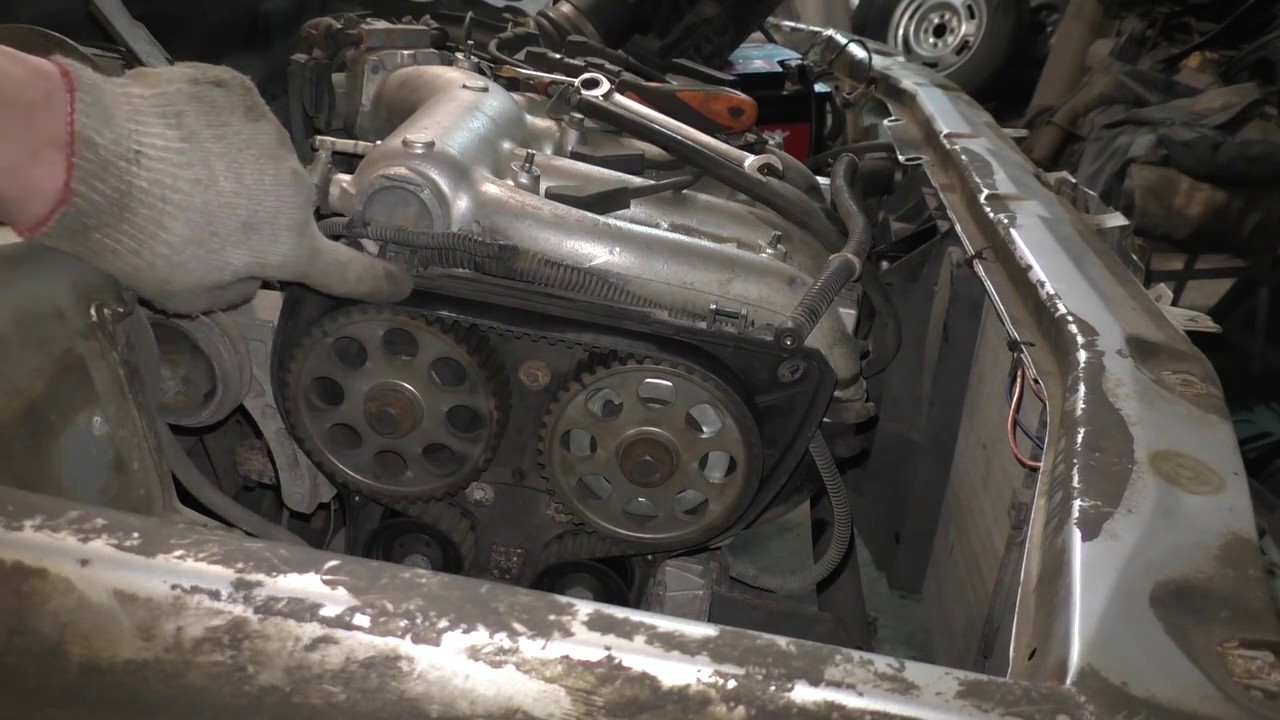

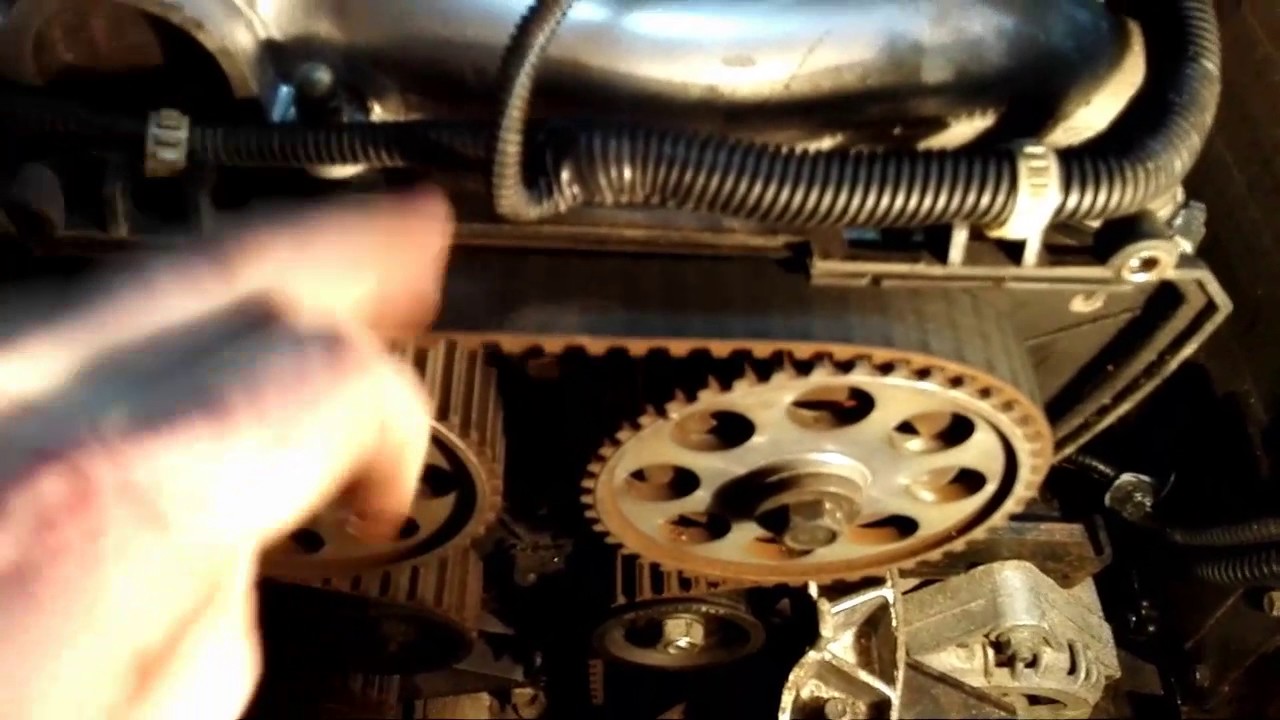

Аккуратно вращая коленвал совместите все имеющиеся метки на шкивах

Далее, чтобы разобрать механизм и снять ремень ГРМ, потребуется сначала ослабить и убрать со шкива ремень генератора. Выполняя эту нехитрую операцию, последний стоит внимательно осмотреть. Вполне возможно, что он тоже находится в плачевном состоянии, и параллельно потребуется также замена ремня генератора ВАЗ 2110. В автомобилях, оснащенных ГУР, это дополнительная операция, о которой будет рассказано ниже.

Следующий этап — ослабление и откручивание болта шкива, на который надевается ремень генератора ВАЗ десятого семейства. Для этого заклинивают отверткой или небольшой монтировкой коленчатый вал и ослабляют болт накидным ключом, после чего можно снять и сам шкив. Теперь можно откручивать ролик, натяжение ремня ГРМ уменьшится, что даст возможность открутить и снять опорный ролик.

Важно не потерять при этом специальные шайбы, что стоят под роликами (в двигателе 8V ролик только один). Разборка окончена, старый ремень привода газораспределительного механизма можно извлечь.

Первым делом следует еще раз проверить совпадение всех меток и при необходимости подправить. Новый ремень ГРМ ВАЗ 2110 начинают надевать на шкивы после того, как установили и прикрутили новые ролики. Операция начинается с нижнего шкива, ремень ставят на него, совмещая зубцы, а затем под небольшой натяжкой и на верхние два шкива таким образом, чтобы зубья совпадали (на 8-клапанном двигателе один верхний шкив). Держа ремень в легком натяжении, специальным ключом перемещают к нему ролик, обеспечив с его помощью натяжку ремня. Положение ролика фиксируют гайкой. Теперь ключом делают два полных оборота коленчатого вала и снова проверяют совпадение меток на шкивах распределительных валов и маховике. Если метка на шкиве распределительного вала ушла в ту или иную сторону на пару миллиметров, это допускается. Окончательно проверяется натяжка ремня, после чего можно производить сборку в обратном порядке и запускать двигатель, на этом замена ремня ГРМ на ВАЗ «десятке» закончена.

Несколько слов о ремне привода генератора. Часто имеет смысл его тоже поменять вместе с приводом ГРМ, тем более что цена этого расходника невелика. Есть только нюансы разборки узла в том случае, когда автомобиль оборудован ГУР. Когда его нет, достаточно открутить один болт крепления генератора, переместить его в сторону блока цилиндров и ремень можно снимать. Размер такого ремня тоже отличается, его длина составляет 1115 мм.

На автомобилях с ГУР генератор не двигается, а натяжение обеспечивает специальный ролик, такой, как в приводе газораспределительного механизма. Поэтому, чтобы поменять ремень генератора ВАЗ десятого семейства с ГУР, нужно ослаблять болт ролика, после чего натяжка уменьшится, и можно будет снимать ремень со шкивов. Нюанс заключается в том, что вытащить его полностью не получится, нужно открутить опору двигателя и приподнять сам агрегат с помощью домкрата. Это можно сделать, сняв правое переднее колесо. Только после этого удастся полностью извлечь ремень привода генератора.

Новое изделие заправляется назад таким же образом и надевается на шкивы. Дело в том, что конструкция привода в 16-клапанном двигателе отличается от 8-клапанного, и надевать ремень на шкивы не очень удобно и придется потратить некоторое время. Сборку произвести в обратном порядке, в конце процесса с помощью ролика натянуть ремень.

Такие относительно несложные процедуры вполне по силам выполнить любому автолюбителю самостоятельно, без привлечения специалистов.

Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.

Устанавливаем ремень привода ГРМ в обратной последовательности. Надеваем ремень на шкив коленчатого вала. Затем, натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.

Затягиваем гайку крепления натяжного ролика.
Заворачиваем на место болт крепления шкива привода генератора и головкой «на 19» проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.
Проверяем совпадение установочных меток коленчатого и распределительного валов.

Схема привода распределительного вала

Если метки не совпадают, повторяем операцию по установке ремня.
Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.

Проверяйте состояние ремня газораспределительного механизма через каждые 10 — 15 тысяч пробега. Внимательно осматривайте его на предмет возникновения трещин.
Следите за натяжением ремня. Обрыв ремня приводит к дорогостоящему ремонту — цена вопроса от замены клапанов до полного капитального ремонта двигателя. Рекомендуется менять ремень каждые 50 — 60 тысяч километров пробега.
Для ваз 2110 есть двигатели 8-ми 16-ти клапанные. Ремень ГРМ ваз 2110 (8 клапанов) заменить проще, однако это не означает, что ремень ГРМ ваз 2110 (16 клапанов) заменить самостоятельно невозможно.
В нашей инструкции приведены оба варианта.

Рассмотрим замену ремня ГРМ ваз 2110 (8 клапанов без ГУР)

Начинаем замену

Начинаем с откручивания двух передних болтов защиты.

Потом откручиваем гайку в центре.

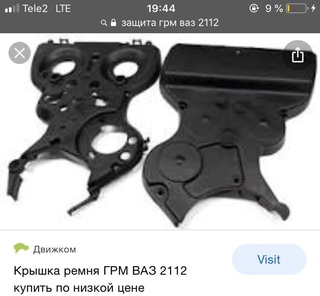

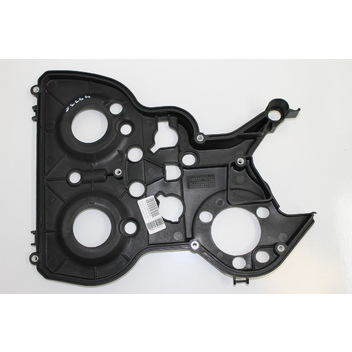

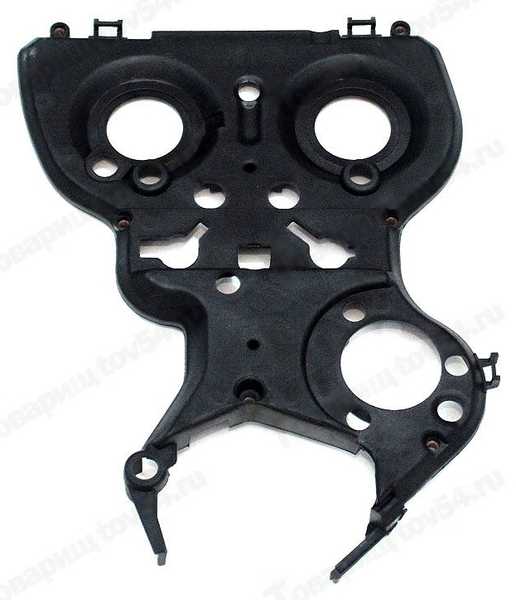

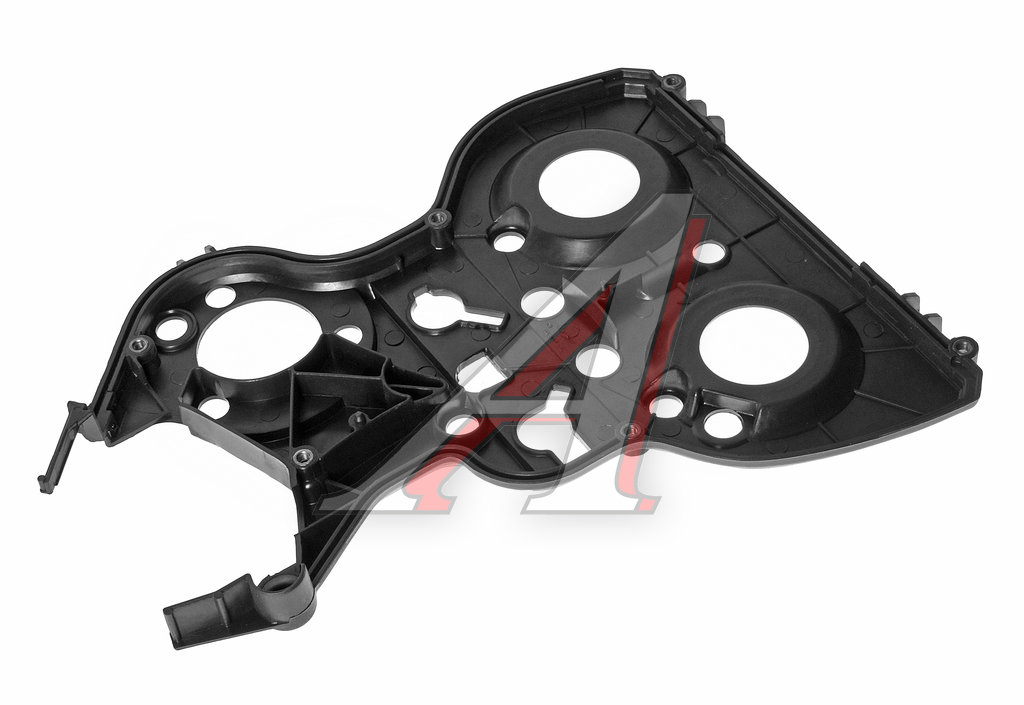

Снимаем кожух защиты ремня газораспределения.

Снимаем правое колесо и защиту за ним. Проворачиваем шкив генератора при помощи головки на 19, вращение производим по часовой стрелке.

Крутим шкив, пока не совпадут метки на крышке и на шкиве.

Сверху на коробке передач снимаем заглушку.

В отверстии проверяем совпадение меток.

Блокируем вращение маховика, вставив в отверстие отвертку.

Затем снимаем сам шкив генератора головкой на 19.

Вытаскиваем шкив и откладываем его в сторону.

Ключом на 17 отпускаем гайку ролика натяжителя.

Вынимаем старый ремень газораспределительного механизма.

Откручиваем ролик — натяжитель и заменяем его на новый.

Не забудьте установить под ролик специальную шайбу.

Теперь новый ремень ГРМ одеваем и, при помощи ролика, натягиваем его.

Проверяем расположение меток. Все должно оставаться на местах. Приступаем к сборке в обратном порядке.

Проверяем натяжение, выкручивая ремень. Следим, чтобы он не был перетянут.

Замена ремня ГРМ ВАЗ 2110 (8 клапанная система газораспределения) завершена. Заведите двигатель и дайте ему поработать. Внимательно присмотритесь к работе ремня ГРМ.
Если все нормально, одевайте защиту. Вся процедура заняла около 30 минут.

Замена ремня грм ваз 2110 (16 клапанов)

Как заменить ремень газораспределительного механизма своими руками знают далеко не все. На 16-ти клапанном они меняются по-другому.
Снимаем кожух защиты ремня газораспределения.

Снимаем “фишку” с датчика коленчатого вала, откручиваем болт и снимаем датчик.

Отсутствие на шкиве одного зубчика позволяет датчику коленчатого вала определять верхнюю мертвую точку (ВМТ) .А также служит для блокировки коленчатого вала, при откручивании и закручивании болта крепления шкива.

Совмещаем шкив с отверстием для датчика коленчатого вала. В отверстие для датчика вставляем трубку подходящего размера. Можно другой подходящий предмет — шестигранник как на фото. Блокируем шкив, откручиваем и снимаем.

Ослабляем натяжку ремня газораспределения, открутив гайку натяжителя и снимаем ремень.

Вставляем новый ремень (либо прокручивая ключом правый распределительный вал, либо сняв ролик — натяжитель, как вам удобнее).

Прикручиваем болт которым крепится шкив и совмещаем метки шестерни привода ремня ГРМ. Если метка на корпусе масленого насоса отсутствует, выставляем по меткам на маховике, затем сами делаем метку зубилом на масленом насосе, для удобства.

Совмещаем метки на шкивах распределительных валов, проверяем совпадение меток шестерни привода ремня (они тоже должны совпадать).

Натягиваем ремень роликом — натяжителем, при помощи специального ключа. При отсутствии ключа, натягиваем при помощи двух гвоздей и отвертки (монтировки) вставленной между ними.
Либо при помощи вилки, удалив полностью два средних зубца, а два крайних укоротив пополам и загнув. Не забываем затянуть гайку натяжителя.

Проверяем натяжение пальцем.

Проворачиваем коленчатый вал на два полных оборота и снова проверяем все метки, при совпадении, прикручиваем шкив на место. Если нет, повторяем пункты 6 – 9.
Возвращаем все на место, не забывая датчик коленчатого вала, и можем запускать двигатель.

Вот мы и завершили замену ремня ГРМ ваз 2110 (16 клапанная система газораспределения). Как видите это немного дольше, но не намного сложнее.
Вы можете так же найти обучающее видео, набрав в поиске:
Ваз 2110 16 клапанов замена ремня грм
Ваз 2110 8 клапанов замена ремня грм

В зависимости от того, что вам нужно.

Замена ремня генератора ваз 2110 (8 клапанов без ГУР)

Совет:
Если вы слышите свист, раздающийся из под капота автомобиля, когда трогаетесь с места — этот свист издает ремень генератора, при слабом натяжении. Его необходимо подтянуть, если невозможно — заменить.
Если лампочки на щитке приборов ваз 2110 меняют яркость при нажатии на педаль газа, ремень генератора нуждается в натяжении.

Проверяем затяжку ремня генератора

Для проверки натянутости ремня генератора, надавите на ремень большим пальцем руки. При прогибе более чем 10–15мм необходимо подтянуть ремень, либо заменить, если дальнейшее натяжение невозможно.
Замена ремня грм ваз 2110 (8 клапанный двигатель без ГУР) очень проста, действуйте по нашей инструкции:

При помощи ключа на 13 ослабляем гайку крепления генератора к установочной планке.

Используя ключ на 10, откручиваем регулировочный болт, ослабив, таким образом, натяжение ремня.

Придвинув генератор к блоку двигателя, снимаем ремень.

Затем ставим новый ремень и натягиваем регулировочной гайкой.

Замена ремня генератора ВАЗ 2110 (8 клапанов с ГУР)

Снимаем бачок для жидкости гидроусилителя руля (ГУР — гидроусилитель руля).
Как и в предыдущем варианте откручиваем при помощи ключа на 13, гайку крепления генератора.

Внимание!На ВАЗ 2110 с ГУР регулировочный болт отсутствует. Его функцию осуществляет натяжной ролик.

Ослабляем ролик натяжитель, и снимаем ремень генератора со шкивов. Для этого придется снимать двигатель с опоры.
Откручиваем крепление подушки и приподнимаем на домкрате двигатель. Через получившуюся щель вынимаем ремень.
Сборка производится в обратном порядке.
Надо зажать натяжной ролик в крайнем положении, надеть ремень на все шкивы и только потом на ролик натяжителя. Придется немного потрудиться.
Когда ремень надет на все ролики и шкивы производится натяжение. При помощи рукоятки молотка оттягиваем натяжной ролик в нужное положение и фиксируем.

Замена ремня генератора ваз 2110 (16 клапанов с ГУР)

Там где на автомобиле без гидроусилителя стоит генератор, на авто с гур стоит насос ГУР. А сам генератор находится выше.
Ремень привода генератора проходит через: шкив коленчатого вала, натяжной ролик, вал генератора, вал насоса гидроусилителя и снова на шкив коленчатого вала.
Таким образом, процедура замены усложняется тем, что ремень вращается вокруг левой опоры двигателя.
Для замены ремня необходимо открутить опору, приподнять домкратом двигатель и только после этого снять ремень.

Откручиваем левую опору двигателя, затем отпускаем натяжитель ремня генератора.

Болт опоры не падает вниз, потому что упирается в шкив ГУР.

Откручиваем шкив с помощью трещотки и отвертки.

Поднимаем мотор бутылочным домкратом без снятия защиты картера. Домкрат заводим через отверстие для слива масла в защите. Чтоб не повредить край картера домкратом, подставляем деревяшку.

Чтобы приподнять мотор колесным домкратом, снимаем защиту с картера.Прежде чем вытаскивать ремень генератора, вытащите гайку из опоры двигателя.

Теперь вытаскиваем ремень сквозь опору.

Совет:
прежде чем приобретать ремень генератора для ваз 2110, убедитесь, что на нем есть 6 ручейков и длиной 1115мм, если вы такого не нашли, можете приобрести его аналог, ремень генератора для автомобиля лада — приора с кондиционером, номер по каталогу: 2110-1041020.

Устанавливаем ремень генератора в обратном порядке.

Регулировка грм ваз 2110 8 клапанов. Установка нового ремня

Заменить ремень ГРМ совсем не сложно и вы прекрасно справитесь с этим делом сами, без помощи автомастерских, сэкономив, тем самым, деньги из вашего бюджета. К тому же вы приобретете бесценный опыт, который будет полезен для вас в будущем.

Ремень ГРМ — это замкнутое резиновое кольцо, размер которого зависит от типа, а так же, модели двигателя. На внутренней стороне ремня находятся насечки по всему периметру.

Ремень подлежит замене по документации через:
— 75 т.км на 8кл двигателе
— 45 т.км на 16кл двигателе

Быстрый износ ремня обычно означает, что в системе газораспределения есть неисправность. Причины влияния нужно выявить и устранить.

Анализ повреждений ремня ГРМ

1. Когда ремень ГРМ слегка поврежден или совсем разорван и при этом корд излохмачен, то скорей всего причина этому — перенатяжение.

2. Когда недостает одного из зубьев, то это является признаком слабого натяжения ремня.

3. Нехватка или высокое изнашивание зубца на ремне, в свою очередь, говорит о неверном натяжении.

4. Потрескавшейся ремень ГРМ свидетельствует о сильном перегреве либо переохлаждении.

5. Когда износ заметен меж зубьев, то вероятней всего ремень неверно натянут. (слабо, либо сильно).

Возможен вариант, если ремень слабо натянут, что ремень перескочит зуб, в этом случае горит «CHECK» и тут же гаснет. Это датчик положения распредвала сигнализирует.

6. Замасленный ремень ГРМ показывает, что в каком то месте с двигателя подтекает масло. В таком случае нужно заменить ремень и искать течи.

7. Заметный торцовый износ свидетельствует об угловом, либо параллельном перекосе ремня.

8. Повышенный шум указывает на чрезмерное либо недостаточное натяжении ремня. Эту проблему следует сразу исправить, чтобы не срезало зубья или не разорвало ремень.

Замена ремня грм на ваз 2114 2110 8 клапанов

Вам потребуется:

1. Накидной ключ на «17».
2. Ключ на «15».
3. Съемник стопорных колец.
4. Мощная отвертка или монтировка.
5. Ключ, для регулировки натяжного ролика
При проведении работ используйте перчатки.

На данном видео показана замена ремня ГРМ на ваз 2114

1. Отцепите минусовой провод с аккумуляторной батареи.

4. Ключом на «15» отвинтите болт крепления ролика, после самую малость поверните натяжной ролик, чтобы натяжение ремня ГРМ снизилось.

5. Выправьте (снимите) ремень из шкивов: распредвала, натяжного ролика, и зубчатого шкива водяной помпы.

6. Зафиксируйте коленвал (монтировкой или отверткой) и открутите болт крепления шкива привода генератора. Это действие лучше делать с помощником. Первый — держит коленвал за зубцы венца маховика с помощью монтировки, второй — вынимает заглушку из картера сцепления и откручивает крепежный болт шкива.

7. С помощью накидного ключа на «17», открутите болт крепления шкива коленвала, после этого достаньте его вместе с шайбой.

8. После чего снимите шкив привода генератора с коленвала.

9. Снимите шайбу привода ремня ГРМ со шкива, после этого можно снять со шкива коленвала ремень.

Установка ремня ГРМ

Делается все в обратной порядке.

1. Ошибиться при установке шкива привода генератора почти невозможно, на нем есть выемка при несовпадении с которой он не встанет на свое место.

2. Во время установки ремня смотрите за натяжением ведущей ветви.

3. После установки ремня следует его натянуть до нормы

Зубчатый ремень привода механизма газораспределения натягивается следующим образом:
Установив специальный ключ в отверстия на внешней стороне ролика — поворачивайте его против часовой стрелки, пока вырез на внешнем диске не совпадет с прямоугольным выступом на внутренней втулке ролика.

Норма, если в средней части ремня его можно закрутить почти на 90 градусов. Если он перетянут, то рукой его не повернуть на данный угол. В случае, если ремень не дотянут, то он будет бить о защитный кожух (крышку) и болтаться.

4. Ключом на «15», нужно произвести затяжку крепежного болта натяжного ролика.

5. Если после замены ремня ГРМ во время работы двигателя имеется повышенный шум, то вероятно, что подшипник ролика неисправен.

6. Для проверки снимите ролик, а затем не торопясь, вращая его, проверьте, нет ли в нем люфта или заедания.

7. Обнаружив у натяжного ролика люфт или он притормаживает при свободном вращении, или физически поврежден, замените ролик.

Верхние шкивы не фиксировались, и теперь не ясно, как их выставлять. Метки на шкивах «смотрят» не совсем в одну сторону. Может, проще довернуть все шкивы к положению ВМТ в цилиндре 1? Если речь идёт о 16 клапанах, выставление меток на ВАЗ-2112 мне знакомо: выполнял эту операцию на ГРМ 21124. Ну а у меня мотор с объёмом 1,5. Есть ли отличия?

Выставляй метки ГРМ правильно — иначе погнёшь клапана!

Двигатель ВАЗ-21124 обладает особенностью: как бы его шкивы не крутили, он не . С такие шутки не пройдут! Если положения шкивов сбиты не сильно, попробуйте одеть ремень и довернуть механизм в положение «ВМТ 1 и 4». А впредь всегда пользуйтесь инструкцией:

По идее, на ВАЗ-2112 выставление меток проводится одинаково, о каком бы моторе речь не шла. Здесь приведены фото для двигателя 21120.

Как всё выглядит в реальности и в инструкции

Не поленитесь найти смотровое окно на картере КПП. Под заглушкой находится ещё одна метка.

Последнее действие является факультативным. А выполняют его затем, чтобы не переделывать всю работу «с нуля».

Дополнительные сведения:

Число зубьев ремня между метками «верхних шкивов» – ровно 16;
Метка на шкиве коленвала иногда откалывается – используйте контроль по методу «1» (фото 1) или «3» (нижнее фото).

Уточнения для ВАЗ-21124

На моторе с объёмом 1,6 все действия выполняются так же, как указано выше. Есть одно исключение – шкив привода генератора выставляют по метке на кожухе (см. фото).

Шкив привода генератора, мотор 21124

Впрочем, если этой метки нет, пользуйтесь проверенным способом: от корпуса ДПКВ отсчитывают 20 зубцов. Вместо 21-го должен быть «пропуск».

Шкивы ГРМ можно вращать, как угодно – поршни в любом случае не заденут за клапаны. Сравните то, как выглядят поршни двух разных моторов – станет ясно, о чём идёт речь.

Два разных 16-клапанника

Для тех, кто ничего не понял

Число зубцов на шкиве коленвала – 21 , на шкивах распредвалов – 42 . Когда коленвал прокручивается на 360 градусов, распредвалы поворачиваются на 180. Вообще же полный цикл работы двигателя состоит из двух оборотов коленвала (720 градусов).

По идее, можно применять альтернативный метод настройки. Пусть метки шкивов распредвалов смотрят строго вниз. Тогда метка на шкиве коленвала должна быть обращена вверх (ВМТ 1 и 4).

Если фиксирующего приспособления нет, его можно изготовить самим. Подойдёт даже съёмник для (см. фото).

Взяли и зафиксировали

Желаем успехов.

Проверка меток ГРМ на одном видео

Рассмотрим замену ремня ГРМ ваз 2110 (8 клапанов без ГУР)

Начинаем замену

Начинаем с откручивания двух передних болтов защиты.

Потом откручиваем гайку в центре.

Снимаем кожух защиты ремня газораспределения.

Снимаем правое колесо и защиту за ним. Проворачиваем шкив генератора при помощи головки на 19, вращение производим по часовой стрелке.

Крутим шкив, пока не совпадут метки на крышке и на шкиве.

Сверху на коробке передач снимаем заглушку.

В отверстии проверяем совпадение меток.

Блокируем вращение маховика, вставив в отверстие отвертку.

Затем снимаем сам шкив генератора головкой на 19.

Вытаскиваем шкив и откладываем его в сторону.

Ключом на 17 отпускаем гайку ролика натяжителя.

Вынимаем старый ремень газораспределительного механизма.

Откручиваем ролик — натяжитель и заменяем его на новый.

Не забудьте установить под ролик специальную шайбу.

Теперь новый ремень ГРМ одеваем и, при помощи ролика, натягиваем его.

Проверяем расположение меток. Все должно оставаться на местах. Приступаем к сборке в обратном порядке.

Проверяем натяжение, выкручивая ремень. Следим, чтобы он не был перетянут.

Замена ремня грм ваз 2110 (16 клапанов)

Снимаем “фишку” с датчика коленчатого вала, откручиваем болт и снимаем датчик.

Отсутствие на шкиве одного зубчика позволяет датчику коленчатого вала определять верхнюю мертвую точку (ВМТ) . А также служит для блокировки коленчатого вала, при откручивании и закручивании болта крепления шкива.

Совмещаем шкив с отверстием для датчика коленчатого вала. В отверстие для датчика вставляем трубку подходящего размера. Можно другой подходящий предмет — шестигранник как на фото. Блокируем шкив, откручиваем и снимаем.

Ослабляем натяжку ремня газораспределения, открутив гайку натяжителя и снимаем ремень.

Вставляем новый ремень (либо прокручивая ключом правый распределительный вал, либо сняв ролик — натяжитель, как вам удобнее).

Прикручиваем болт которым крепится шкив и совмещаем метки шестерни привода ремня ГРМ. Если метка на корпусе масленого насоса отсутствует, выставляем по меткам на маховике, затем сами делаем метку зубилом на масленом насосе, для удобства.

Совмещаем метки на шкивах распределительных валов, проверяем совпадение меток шестерни привода ремня (они тоже должны совпадать).

Натягиваем ремень роликом — натяжителем, при помощи специального ключа. При отсутствии ключа, натягиваем при помощи двух гвоздей и отвертки (монтировки) вставленной между ними.
Либо при помощи вилки, удалив полностью два средних зубца, а два крайних укоротив пополам и загнув. Не забываем затянуть гайку натяжителя.

Проверяем натяжение пальцем.

Проворачиваем коленчатый вал на два полных оборота и снова проверяем все метки, при совпадении, прикручиваем шкив на место. Если нет, повторяем пункты 6 – 9.
Возвращаем все на место, не забывая датчик коленчатого вала, и можем запускать двигатель.

В зависимости от того, что вам нужно.

Замена ремня генератора ваз 2110 (8 клапанов без ГУР)

Совет:
Если вы слышите свист, раздающийся из под капота автомобиля, когда трогаетесь с места — этот свист издает ремень генератора, при слабом натяжении. Его необходимо подтянуть, если невозможно — заменить.
Если лампочки на щитке приборов ваз 2110 меняют яркость при нажатии на педаль газа, ремень генератора нуждается в натяжении.

Проверяем затяжку ремня генератора

При помощи ключа на 13 ослабляем гайку крепления генератора к установочной планке.

Используя ключ на 10, откручиваем регулировочный болт, ослабив, таким образом, натяжение ремня.

Придвинув генератор к блоку двигателя, снимаем ремень.

Затем ставим новый ремень и натягиваем регулировочной гайкой.

Замена ремня генератора ВАЗ 2110 (8 клапанов с ГУР)

Снимаем бачок для жидкости гидроусилителя руля (ГУР — гидроусилитель руля).
Как и в предыдущем варианте откручиваем при помощи ключа на 13, гайку крепления генератора.

Внимание!На ВАЗ 2110 с ГУР регулировочный болт отсутствует. Его функцию осуществляет натяжной ролик.

Замена ремня генератора ваз 2110 (16 клапанов с ГУР)

Там где на автомобиле без гидроусилителя стоит генератор, на авто с гур стоит насос ГУР. А сам генератор находится выше.
Ремень привода генератора проходит через: шкив коленчатого вала, натяжной ролик, вал генератора, вал насоса гидроусилителя и снова на шкив коленчатого вала.
Таким образом, процедура замены усложняется тем, что ремень вращается вокруг левой опоры двигателя.
Для замены ремня необходимо открутить опору, приподнять домкратом двигатель и только после этого снять ремень.

Откручиваем левую опору двигателя, затем отпускаем натяжитель ремня генератора.

Болт опоры не падает вниз, потому что упирается в шкив ГУР.

Откручиваем шкив с помощью трещотки и отвертки.

Поднимаем мотор бутылочным домкратом без снятия защиты картера. Домкрат заводим через отверстие для слива масла в защите. Чтоб не повредить край картера домкратом, подставляем деревяшку.

Теперь вытаскиваем ремень сквозь опору.

Устанавливаем ремень генератора в обратном порядке.

Своевременная замена ремня ГРМ предотвратит его обрыв и, следовательно, сложный и дорогостоящий ремонт, который за ним обязательно последует. Для своевременного обнаружения неисправностей в системе газораспределительного механизма, нужна систематическая проверка его состояния. На ваз 2110, 2112 эту проверку необходимо проводить при пробеге каждые 15 тысяч километров, а замену деталей при пробеге 50 тысяч. Не нужно лениться и проверять состояние ремня ГРМ регулярно, что сохранит вам значительную сумму на последующем ремонте после его обрыва.
Проверку ремня ГРМ ВАЗ 2110, 2112 на возможные дефекты выполняем следующим образом. Снимаем защитную крышку, предварительно открутив 6 болтов и осматриваем его. Что нужно искать? Признаками неисправности считаются трещины, появление торчащих ниток, износ зубчатой поверхности, сильная потертость, углубления или различного рода выпуклости, а также наличие масла на поверхности ремня. При обнаружении выше перечисленных неисправностей, его необходимо заменить. Большинство автовладельцев предпочтут поехать на станцию ТО и там произвести замену, но если вы не боитесь трудностей, то приступим.
Замену ремня ГРМ ВАЗ 2110, 2112 8 клапанов производим следующим образом:
1. Снимаем защитный кожух, брызговик моторного отсека, а также ремень генератора.

2. Домкратим правую сторону, включаем 4 или 5 передачу, и вращая колесо, устанавливаем поршень первого цилиндра в ВМТ. Для это метка на шкиве распредвала должна совместиться с метко на корпусе двигателя.

3. Проверяем совпадение меток маховика.

Если на маховике метки не совпали, то делаем еще оборот до совпадения меток на шкиве распредвала и снова проверяем.
4. Ослабляем гайку крепления натяжного ролика, а также, повернув ролик, ослабляем натяжение ремня ГРМ.

5. Снимаем ремень со шкива распределительного вала, ролика, а также шкива водяной помпы.

6. Затем снимаем шкив генератора. Чтобы открутить болт крепления, нужно зафиксировать коленвал от прокручивания. Снимаем заглушку в картере и при помощи монтировки и крупной отвертки помощник удерживает маховик за зубья венца.

7. Выкручиваем болт, вынимаем его вместе с шайбой и снимаем шкив привода генератора.

8. Снимаем ремень ГРМ с зубчатого шкива полностью.

9. Перед установкой нового, очищаем от грязи и смазки все шкивы, а также натяжной ролик. Если замена происходит на 50 тысячах пробега, то меняем и сам ролик.
10. Установка всех деталей привода газораспределительного механизма производится в порядке, обратном снятию. Шкив генератора устанавливается так, чтобы отверстие 1 попало на установочную втулку 2.

11. При установке ремня ГРМ необходимо правильно осуществить его натяжку (см. ниже).
12. Проверяем работоспособность подшипника. Если при его проворачивании чувствуется заедание, люфт или видны следы протекания смазки, то натяжной ролик необходимо заменить.
13. Чтобы поменять ролик, необходимо открутить гайку его крепления, снять шайбу а после и ролик.

14. Новый подшипник устанавливаем в обратном порядке, при этом отверстия под ключ должны быть наружу.

Как правильно натянуть ремень ГРМ ваз 2110,2112

Если натяжка слишком слабая возможно перескакивание по зубьям на шкиве распредвала, что приводит к нарушению фаз газораспределения. Слишком сильная натяжка чревата быстрым износом подшипников водяной помпы и натяжного ролика. Также нарушение регулировки приводит к быстрому износу ремня ГРМ.
Поворачиваем на два зуба шкива распределительного вала, коленчатый вал в обратном направлении (против часовой стрелки), чтобы натянуть ремень.

Проверяем натяжение. Если все правильно то он должен поворачиваться на 90 градусов от усилия пальцев, между шкивами, как на рисунке:

Если натяжение не соответствует, ослабляем гайку крепления и поворачиваем ролик против часовой стрелки где-то на 10 градусов, для ослабления-против часовой.

Поворачивать следует специальным ключом, а при его отсутствии, вставляем два сверла в отверстия и, с помощью отвертки, поворачиваем в нужную сторону. Удерживая ролик, затягиваем гайку крепления.

Поворачиваем коленчатый вал на два оборота и проверяем натяжение, как на рисунке выше. При необходимости, повторяем натяжку.

Поворачивать коленчатый вал за шкив распределительного вала категорически запрещено.

Замена ремня ГРМ на 16 клапанном двигателе осуществляется в той же последовательности, что и на 8 клапанном

Замена и натяжка ремня ГРМ ВАЗ 2110 8 и 16 клапанов

http://сайт/wp-content/plugins/svensoft-social-share-buttons/images/placeholder.png

Самостоятельная замена ремня ГРМ ВАЗ 2110, 2112 Своевременная замена ремня ГРМ предотвратит его обрыв и, следовательно, сложный и дорогостоящий ремонт, который за ним обязательно последует. Для своевременного обнаружения неисправностей в системе газораспределительного механизма, нужна систематическая проверка его состояния. На ваз 2110, 2112 эту проверку необходимо проводить при пробеге каждые 15 тысяч

Что потребуется для работы?

Рекомендации завода-производителя со времен появления ремня ГРМ вместо цепи однозначны:

набор накидных и рожковых ключей;
монтировку;
отвертку;
специальный ключ для натяжки ролика либо круглогубцы с изогнутыми концами;
домкрат;
тканевые перчатки;
ветошь.

Описание разборки механизма

Аккуратно вращая коленвал совместите все имеющиеся метки на шкивах

Важно не потерять при этом специальные шайбы, что стоят под роликами (в двигателе 8V ролик только один). Разборка окончена, старый ремень привода газораспределительного механизма можно извлечь.

Такие относительно несложные процедуры вполне по силам выполнить любому автолюбителю самостоятельно, без привлечения специалистов.

Замена ремня ГРМ ВАЗ 2112 16 клапанов (фото и )

Как заменить ремень ГРМ ВАЗ 2112 (16 клапанов) своими руками

Содержание:

Газораспределительный механизм является важным устройством в любом транспортном средстве, предназначенным для управления фазами газораспределения мотора. Обрыв этого элемента может плачевно отразиться на работе авто. Эта статья вам поможет понять, как происходит замена ремня ГРМ ВАЗ 2112 16 клапанов, что необходимо сделать для этого, а также сможете посмотреть по замене.

Что такое ремень ГРМ

Ремень газораспределительного механизма представляет собой важный компонент, выполняющий роль связующего элемента. Грубо говоря, оно предназначен для соединения и синхронизации работы распределительного и коленчатого валов в современных машинах. Ремень ГРМ для автомобиля ВАЗ 2112 с 16-клапанным двигателем представляет собой резиновый ремень, на внутренней стороне которого расположены насечки, каждая через несколько мм.

Автомобиль ВАЗ 2112

Как известно, при работе двигателя коленчатый вал вращается за счет работы поршней. Это происходит посредством участия связующих ремней. По сути, принцип работы ремня ГРМ фактически не отличается от вращения шестерен велосипеда. Для того, чтобы распределительный вал мог открывать клапаны двигателя в верхнем положении при движении поршней, нужно синхронизировать периоды вращения коленвала и распредвала. Именно для этого и нужен ремень ГРМ. Благодаря наличию насечек на внутренней стороне, элемент синхронизирует вращение валов.

Проблема обрыва ремня для владельцев ВАЗ 2112 с 16-клапанным двигателем является достаточно распространенной. Как правило, в сервисных книжках к авто указано, через какой пробег должна происходить замена элемента ГРМ ВАЗ 2112. Бывалые автомобилисты уже знают, через сколько километров пробега нужно менять элемент, чтобы не произошел его обрыв. Кроме того, некоторые владельцы ВАЗ 2112 знают, по каким меткам правильно выставлять ролики, за каким кожухом находится ремень и как его правильно натянуть или подтянуть.

Так выглядит ремешок ГРМ

Как подобрать ремень для ВАЗ 2112

Какой лучше приобрести ремешок и как правильно его выбрать? Таким вопросом задается каждый владелец ВАЗ 2112 с 16-клапанным двигателем, столкнувшийся с необходимостью замены элемента. Речь может идти как об обрыве, так и о его практически отработавшем ресурсе эксплуатации.

Чтобы избежать обрыва ремня ГРМ на дороге, работоспособности элемента следует уделить отдельное внимание, иначе могут погнуться клапана ДВС.

Наиболее распространены в российских и украинских магазинах ремешки ГРМ российского производства. Такой элемент можно приобрести в любом автомобильном магазине. Вам нужно только сказать модель авто и продавец сам подберет ремень, какой лучше подойдет для вашего авто. Однако, помимо деталей отечественного производства, на нашем авторынке можно найти и элементы, изготовленные за рубежом.

Схема привода газораспределительного механизма

К примеру, владельцы ВАЗ 2112 с 16-клапанным двигателем часто ставят на свои транспортные средства ремешки от компании Bosch. Согласно отзывам потребителей, этот компонент является более надежным, чем АвтоВАЗовский, но есть множество случаев, когда продукция Bosch не могла отработать и 10 тысяч км пробега. Кроме того, отечественные автомобилисты часто отдают предпочтение фирме «Балаково». Если вы хотите, чтобы ремешок ГРМ был более надежный, можете приобрести усиленный вариант. Одними из таковых являются ремни фирмы «Gates Power Grip».

Осуществляем замену своими руками

Если вы никогда не занимались заменой этого элемента, то мы можем порекомендовать вам обратиться за помощью к специалистам. Если же вы уверены в том, что сможете правильно все сделать, то воспользуйтесь мануалом по эксплуатации, написанным специально для пользователей нашего ресурса.

Инструменты

Итак, что понадобится? Заранее подготовьте:

новый компонент ГРМ для ВАЗ 2112 с 16-клапанным двигателем;
ключ-головку на «10»;
ключ-головку на «17»;
гаечный ключ на «17»;
ключ для натяжки ремешка;
отвертку.

Этапы работ

Какие действия выполнять?

Для начала откройте капот вашего авто, снимите ремешок генератора, после чего демонтируйте защитный кожух. Чтобы снять его, возьмите ключ-головку на «10» и открутите 6 болтов. Также произведите демонтаж датчика коленчатого вала.
Сделав это, вы увидите, что на шкиве отсутствует один зуб. Не нужно бить тревогу: отсутствие зубчика дает возможность датчику выявить верхнюю мертвую точку. Возьмите ключ-головку на «17» и с его помощью начните проворачивать коленчатый вал до того момента, пока метка на коленвале и распредвале не займут свое положение. Вам нужно совместить метки на зубьях распределительного вала с метками, которые отмечены на задней крышке ремешка. Обратите внимание, при этом метка на маховике ДВС должна быть напротив отверстия крышки картера сцепления.
Отверткой зафиксируйте вал. Когда шкив привода заблокирован, можно его открутить. Возьмите ключ на «17», вам следует ослабить гайку натяжителя элемента. Когда гайка ослаблена, ремешок можно снять и поменять.
Возьмите новый ремень и поставьте его на место старого. Натяните его, чтобы он плотно сидел на зубьях. Для более удобной установки можно снять натяжной ролик либо при помощи головки на «17» прокручивать правый шкив распределительного вала.
Винт крепления шкива нужно установить обратно. Чтобы шестеренка привода ремешка не сбилась, метки шкивов должны совпадать.
Теперь вам потребуется воспользоваться натяжным ключом. Натяните элемент натяжным роликом. Также не забудьте затянуть винт ролика. Чтобы ослабить ремень, натяжной ролик следует провернуть по часовой стрелке, соответственно, для его натяжения — против часовой.
Далее, проверните коленвал на несколько полных оборотов, после чего сверьте расположение всех меток. Если все хорошо и метки совпали, то шкив можно устанавливать на место. Установите на место ремешок генератора, датчик коленчатого вала, а также защитный кожух ГРМ. Более подробная инструкция описана на .

Фотогалерея

«Замена ремешка ГРМ на автомобиле ВАЗ 2112»

В этом -ролике вы сможете посмотреть процесс замены ремешка ГРМ на автомобиле ВАЗ 2112 с 16-клапанным двигателем.

http://avtozam.com

Как выставить грм на ваз 2109

Установка и замена распредвалов на 16 клапанов ВАЗ-2112

замена распредвалы На 16-клапанном ВАЗ-2112 двигатель возникает, когда они изношены и опорные бревна разработаны. Ремень ГРМ Замена ваз 2110 на 8 клапанов. В большинстве случаев это происходит, когда требуется время на половину ремонта силового блока или головки блока цилиндров. Это довольно сложная процедура, но действительно необходимо сделать это самостоятельно.

Установка Передних Брызговиков На Ford Focus 2
Read

На видео ниже установка распределительных валов и раздельных передач на 16-клапанный двигатель ВАЗ

Кадры расскажут вам, как менять распредвалы на 16 клапанов ВАЗ-2112, дадут некоторые советы и хитрости.

Процесс замены распредвала

Кулачковые с шестернями и креплениями

Чтобы установить распределительные валы на 16 клапанов ВАЗ-2112, их сначала нужно снять. Замена сальника коленвала на вес 2114 с 8 клапанами. Неважно, что за запчасти, они устанавливаются в порядке, обратном разборке.

Итак, давайте посмотрим на пошаговый процесс снятия и установки впускного и выпускного распределительных валов.

Как Выставить Ремень Грм На Ваз 2109 ~ AUTOINTERLINE.RU

Поломка ремня и порядок установки ВАЗ 2109

Каждому необходимо знать, как установить время работы ВАЗ 2109, потому что никто не застрахован от разрыва ленты. К счастью, вы невыразимы, если вы стали владельцем автомобиля с 8-клапанным двигателем объемом 1,5 литра. На них, когда ремень сломан, клапаны остаются невредимыми, а на остальных, к сожалению, необходимо отремонтировать головку цилиндров.

ЭТО ИНТЕРЕСНО: Ремонт акпп ауди а4

Как определить, разорван ли зубчатый ремень? Просто, поскольку искра исчезает, двигатель не запускается, и коленчатый вал вращается быстрее обычного. Конечно, как правильно установить время работы ВАЗ 2109, вам нужно знать, когда заменяете ремень. Теперь рассмотрим этот случай.

Как снять зубчатый ремень ВАЗ 2109?

Перед началом работы поместите упоры под задние колеса и выжмите ручной тормоз. Это предотвратит скатывание автомобиля. Ослабьте болты на правом переднем колесе, так как его нужно будет снять.

Поднимите правую сторону гнезда и, наконец, снимите колесо (выбросьте его под картер двигателя, чтобы в случае падения автомобиль не упал на тормозной диск). Откройте капот и используйте 10-ключ для снятия трех болтов, закрепляющих защитный кожух распределительного вала. Все, теперь у вас есть общее представление об этом, вы можете продолжить.

Теперь ослабьте гайку на генераторе и снимите приводной ремень. Это будет мешать замене, поскольку вам необходимо снять шкив с коленчатого вала. Ключ от 19 (вы можете даже воздушный шарик), отвинтите болт, который привинчивает шкив к коленчатому валу.

На карбюраторных вариантах автомобилей можно вставить отвертку в паз шкива или небольшую клавишу, чтобы не вращать коленчатый вал. На инжекторе придется использовать помощь партнера, который сядет в салоне и нажимает на педаль тормоза (в то время как вам нужно включить пятую скорость).

При отвинчивании болта необходимо ослаблять натяжной ролик ВАЗ 2109 для облегчения снятия ремня. Для этого возьмите ключ до 17 и отвинтите гайку. И вы можете полностью снять зубчатый ремень ВАЗ 2109, потому что при установке нового ремня его также следует заменить.

Снимите ремень со шкивов и обратите внимание на состояние насоса. он не должен иметь никаких зазоров, потяните его шкив в стороны. Характерной особенностью присутствия люфта и сильного развития жидкого насоса может быть появление развития вдоль края пояса. Если он есть, вы должны немедленно заменить насос.

Как заменить ремень грм и выставить метки ваз 2108

МОЯ ПАРТНЕРСКАЯ ПРОГРАММА ЗАХОДИТЕ И ЗАРАБАТЫВАЙТЕ.

Источник: https://autointerline.ru/kak-vystavit-remen-grm-na-vaz-2109/

Снятие распредвала

Для начала, как и при любой ремонтной операции, необходимо снять «минусовый терминал» с аккумулятора.
Снимите крышку ремня ГРМ.

Снимите крышку ГРМ, отвинтив крепежные болты, показанные на схеме.

Снимите крышку клапана, открутив крепежные гайки

Отсоединить датчик давления масла

Как заменить ремень грм и выставить метки ваз 2108 — Автомастер

Выставление меток ГРМ на ВАЗ-2108, 2109 и 21099 необходимо для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, заведётся ли вообще двигатель. Так как на этих автомобилях устанавливается один и тот же двигатель- 4-х цилиндровый 8-ми клапанник, то на его примере и рассмотрим всю процедуру выставления меток ГРМ.

Подготовка к замене ремня

Перед тем как провести замену, необходимо сделать несколько действий. Потребуется частичная разборка. Во-первых, снимите ремень генератора. Сделать это просто, достаточно только ослабить верхнюю гайку на кронштейне. После этого генератор двигается в сторону ДВС, натяжение ремня уменьшается, он может быть легко снят. Перед тем как выставлять метки ГРМ на ВАЗ-2109, потребуется снять защитный кожух из пластика. Он крепится к блоку с использованием трех болтов.

Теперь ослабьте колесные болты и поднимите правую сторону на домкрате. Не забудьте о том, что под левое заднее колесо нужно поставить два упора. Для верности можно даже выжать ручной тормоз.

Если имеется защита, то ее тоже нужно демонтировать, чтобы она не мешала. Последний штрих – это выкручивание болта крепления шкива. На карбюраторных автомобилях легко его удержать от прокручивания.

На инжекторных придется крепкой отверткой упираться в зубья венца маховика, чтобы установочные метки ремня ГРМ совпали.

Нюансы

При установке корпуса подшипника и головки блока Не используйте герметик, содержащий силикон. Это связано с тем, что двигатель нагревается и, соответственно, герметик, который выпускает пары, которые могут попасть в цилиндры и далее через систему. Следует использовать герметик, в котором в инструкциях или на упаковке указано, что он безопасен для датчика кислорода.

Наносить герметик на полость не следует, так как затягивание болтов может привести к его попаданию внутрь, что приведет к засорению масляных каналов и, следовательно, к смазке. Также при замене распределительного вала может работать распределительный вал клапанов ВАЗ 2114 8 кл. Видео ремонт; Снятие и замена шлифовального вала распределительного двигателя ВАЗ в клапанах ВАЗ-2107; Недостаток смазочной жидкости приведет к увеличению износа деталей, которые быстро выйдут из строя.

Как выставить метки грм ваз 2109 карбюратор

Необходимо знать каждому, как выставить ГРМ ВАЗ 2109, ведь от обрыва ремня не застрахован никто. Повезло вам несказанно, если вы стали обладателем автомобиля с 8-миклапанным мотором объемом 1,5 литра. На них при обрыве ремня клапаны остаются невредимыми, на остальных, к сожалению, придется ремонтировать ГБЦ.

Как определить, что порван ремень ГРМ? Достаточно просто, так как пропадает искра, двигатель не заводится, а коленчатый вал вращается быстрее, нежели обычно. Конечно, как выставить ГРМ ВАЗ 2109 правильно, нужно знать и при замене ремня. Вот сейчас и рассмотрим этот случай.

Как выставить ГРМ ВАЗ 2109 правильно?

Для работы вам потребуется ключи на 17 и 19, фонарик и плоская отвертка. Снимите полностью старый ремень с роликом (только не потеряйте шайбы, подложенные под ним и на него). Установите новый натяжной ролик ВАЗ 2109, после чего приступайте к регулировке.

Ключом проверните шкив распределительного вала до момента, когда метка на нем совпадет с планкой, прикрепленной к блоку двигателя. После этого старайтесь не трогать распределительный вал, чтобы не сбить его (хотя сделать это достаточно сложно, но при желании все можно).

Несколько фото, которые дадут наглядное представление о том, какие метки необходимо совмещать при установке ремня ГРМ на девятке:

1. Выставление метки на распределительном валу:

2. Проверка совпадения меток на шкиве коленчатого вала

3. Сверяемся с метками на маховике для более точной установки

Наживите на коленчатый вал болт, чтобы можно было выставить шкив по меткам. Проверните коленвал до тех пор, покуда метка на шкиве не станет четко вертикально – это самый первый ориентир. После, чтобы удостовериться в правильности, выньте резиновую заглушку в картере сцепления.

Откроется смотровое окошко, через которое вы увидите маховик. Так вот, на последнем должна быть метка – черта, которая при нормальных настройках совпадает с прорезью на планке, прикрепленной к блоку двигателя. Это ваш второй ориентир, который прямо говорит о точности настройки. Теперь осталось только надеть ремень сначала на шкив коленчатого вала, затем распределительного.

Источник: https://kekso.ru/avtovaz/kak-vystavit-metki-grm-vaz-2109-karbjurator/

выводы

Замена и установка распредвалов на 16-клапанный ВАЗ-2112 не совсем проста, но вполне реалистична. Главное, чтобы обеспечить результат — осторожность и следуйте инструкциям. Публикация «Замена ВАЗ 2110 8 Регулятор температуры клапана; замена термостата инжектора ВАЗ 2110 на 16 ячеек. Следует отдельно отметить, что впускной и выпускной распредвалы различны и не взаимозаменяемы. Существует дополнительный предел для датчика фазы на вход.

Источник

Post Views: 44

Выставить Метки ГРМ На Ваз 2109 Карбюратор ~ AUTOTEXNIKA.RU

Обрыв ремня и как выставить ГРМ ВАЗ 2109

Следует знать каждому, как выставить

ГРМ ВАЗ 2109, ведь от обрыва ремня не застрахован никто. Подфартило для вас несказанно, если вы стали владельцем автомобиля с 8-миклапанным мотором объемом 1,5 литра. Для них при обрыве ремня клапаны остаются невредимыми, на других, к огорчению, придется чинить ГБЦ.

Как найти, что порван ремень ГРМ? Довольно легко, потому что теряется искра, движок не заводится, а коленчатый вал крутится резвее, ежели обычно. Естественно, как выставить ГРМ ВАЗ 2109

верно, необходимо знать и при подмене ремня. Сейчас и разглядим } миф случай.

Как снять ремень ГРМ ВАЗ 2109?

До проведения работ установите под задние колеса упоры и выдавите ручной тормоз. Это не даст машине скатиться. Ослабьте болты на правом фронтальном колесе, потому что его придется снимать.

Поднимите правую сторону на домкрате и совсем снимите колесо (закиньте его под картер мотора, чтоб для которого предназначена конструкция падения машина не свалилась на диск тормоза). Откройте капот и ключом на 10 выверните три болта, которыми крепится защитный кожух механизма газораспределения. Что остается сделать нашему клиенту, сейчас у вас есть вид ему, можно продолжать.

Сейчас ослабьте гайку на генераторе и снимите ремень его привода. Он будет мешать проведению подмены, потому что придется снимать с коленвала шкив. Ключом на 19 (есть вариант даже баллонником) выверните болт, которым прикручен шкив к коленчатому валу.

Выставить метки грм ваз 2110 8 клапанов

На карбюраторных вариантах автомобилей есть вариант воткнуть в прорезь шкива отвертку либо маленькой ключик, чтоб удержать коленчатый вал от проворачивания. На инжекторных придется пользоваться помощью напарника, который будет посиживать в салоне и нажимать на педаль тормоза (при всем этом необходимо включить пятую скорость).

Когда выверните болт, необходимо ослабить натяжной ролик ВАЗ 2109, чтоб облегчить снятие ремня. Для этой цели берете ключ на 17 и выкручиваете гайку. При этом конечно ролик ГРМ ВАЗ 2109 снять вполне, потому что для установки нового ремня его тоже следует поменять.

Снимите ремень со шкивов и внимательно обследуйте состояние помпы – здесь не является люфтов, рукою подергайте ее шкив в стороны. Соответствующей особенностью наличия свободного хода и сильной выработки жидкостного насоса будет служить возникновение выработки по краю ремня. Если такая бывают, то стоит сразу поменять насос.

Как заменить ремень грм и выставитьметки ваз 2108

МОЯ ПАРТНЕРСКАЯ Программка Входите И ЗАРАБАТЫВАЙТЕ.

Что касается подмены помпы, то это необходимо проделывать при каждой смене ремня. Учитывая, что авто данного семейства уже что остается сделать нашему клиенту старше 5 лет, то рекомендуемый срок подмены ремня – около 50 тыс. км. Жидкостный насос же работает около 90-100 тыс. км. пробега.

Выставить метки грм на ваз 2109 карбюратор

Как следует, необходимо устанавливать новый вовремя, не дожидаться, когда он на сто процентов износится и разорвет ремень. Однако натяжной ролик ВАЗ 2109 необходимо поменять сразу с ремнем, других вариантов нет.

Как выставить ГРМ ВАЗ 2109 правильно?

Для выполнения работ для вас будет нужно ключи на 17 и 19, фонарик и плоская отвертка. Снимите вполне старенькый ремень с роликом (только не потеряйте шайбы, подложенные под ним на него). Установите новый натяжной ролик ВАЗ 2109, после этого приступайте к регулировке.

Ключом проверните шкив распределительного вала до момента, когда метка у него совпадет с планкой, прикрепленной к блоку мотора. После чего пытайтесь не трогать распределительный вал, чтоб не сбить его (хотя это сделать не возможно, но если есть желание нашему клиенту остается можно).

Несколько фото, которые дадут приятное представление что, какие метки нужно кооперировать для установки ремня ГРМ на девятке:

1. Выставление метки

на распределительном валу:

3.2. Проверка совпадения меток на шкиве коленчатого вала

3. Сверяемся с метками на маховике для более четкой установки

Как выставить метки грм на ваз 2112

Наживите на коленчатый вал болт, чтоб вы могли выставить шкив по меткам. Проверните коленвал пока, покуда метка на шкиве не станет верно вертикально – это самый 1-ый ориентир. После, чтоб удостовериться в корректности, вытащите резиновую заглушку в картере сцепления.

Раскроется смотровое окошко, через которое можно увидеть маховик. Итак вот, на последнем обязана быть метка – черта, которая при обычных настройках совпадает с прорезью на планке, прикрепленной к блоку мотора. Это ваш 2-ой ориентир, который прямо гласит о точности опции. Сейчас осталось только надеть ремень поначалу на шкив коленчатого вала, потом распределительного.

Чтоб отрегулировать натяжение ремня, необходимо установить в ролик ГРМ ВАЗ 2109 спецключ (конечно, в обстоятельствах его отсутствия, провести натяжение и с помощью отвертки и пары шурупов по другому гвоздиков). Обычное натяжение – это когда в самом длинноватом участке выходит провернуть его максимум на 90 градусов. И продать, он должен проворачиваться, но прокручиваться.

Когда повернуть его вообщем не выходит, то натяжение чрезмерное, необходимо ослабить. Для этой цели вам натяжной ролик ВАЗ 2109 и существует. Ослабьте гайку и проведите функцию поновой. После чего ключом прокрутите на несколько оборотов коленчатый вал и перепроверьте совпадение всех меток. Если нашему клиенту остается нормально, собирайте узел и заводите мотор.

о подмене ремня ГРМ на автомобиле ВАЗ 2109:

Источник: https://autotexnika.ru/vystavit-metki-grm-na-vaz-2109-karbjurator/

Демонтаж

Чтобы грамотно выполнить замену РГРМ, вам необходимо для начала демонтировать элемент. На процесс может уйти достаточно много времени, хотя сама по себе работа не относится к категории очень сложных.

Снимите кожух, закрывающий ремень, шкивы, демонтируйте натяжной ролик и остальные элементы, относящиеся к газораспределительному механизму.
Крышка удерживается с помощью трех крепежных болтов, потому со снятием проблем возникнуть не должно.
Снимите ремень генератора. Так вы получите доступ к искомому объекту — ремню ГРМ. Чтобы сделать это, опустите немного вниз стопорный болт и пододвиньте генератор в сторону двигателя. Так ремень ослабнет, что позволит легко его снять.
Выставите механизм газораспределения по меткам. Для начала нужно установить в необходимое положение коленчатый вал. Это делается путем его проворачивания и просмотра через люк на корпусе сцепления.
Прекращайте вращение, как только отметка на маховике коленчатого вала совпадет с отметками на корпусе. Это говорит о том, что поршень первого цилиндра оказался в ВМТ — верхней мертвой точке.
Удостоверьтесь в том, что метка, имеющаяся на шестеренке распределительного вала, находится на одном уровне с отметкой, нанесенной на металлическом корпусе.
Выставив метки, можно приступать к процедуре демонтажа старого изношенного ремня газораспределительного механизма.
Отпустите и отведите в сторону натяжной ролик. Так вы ослабите натяжение ремешка. Как результат, его можно снимать с занимаемой позиции.
Далее нужно сбросить ремень с шестерни коленчатого вала. Для этого предварительно снимается шкив.
С демонтажем шкива проблем возникнуть не должно, поскольку снимается он так. Сначала снимите правое колесо, поверните руль вправо и вы получите доступ к боковому щитку. Щиток снимается, а за ним уже располагается шкив коленчатого вала. Актуально для карбюраторов и инжекторов.
Если ваш ВАЗ 2109 имеет инжекторный двигатель, для снятия шкива потребуется зафиксировать коленчатый вал. Сделать такую процедуру не сложно. Вставьте длинную отвертку в специальный люк, где расположена метка маховика. Так коленчатый вал зафиксируется в необходимом положении, потому вы сможете легко открутить ваш шкив.
На карбюраторном ВАЗ 2109 фиксацию следует выполнить непосредственно на шкиве.
Прежде чем приступить к снятию ремешка газораспределительного механизма, изучите состояние водяного насоса и натяжного ролика. Также следует проверить, исправна ли ось натяжного ролика и шестерни ГРМ.
При наличии повреждений дефектные элементы обязательно подлежат замене.
Проверьте, в каком текущем состоянии находятся сальники распределительного и коленчатого вала.

Процесс демонтажа

Специалисты сходятся во мнении, что при замене ремня газораспределительного механизма следует также менять ролики и помпу. Но это рекомендация, а не обязательное условие.

Преимущества спортивного распредвала над стандартным

Решающее значение в мощности автомобиля имеют фазы газораспределения. Фазами называют периоды времени, в течение которых выполняется открытие впускных или выпускных клапанов и продолжительность впуска или выпуска отработавших газов. Подача смеси напрямую зависит от длины фазы, а значит, чем больше длина фазы, тем более высокая тяга характерна для данного двигателя.

Стандартный распредвал не способен обеспечить требуемую длину фазы, так как имеет недостаточные размеры кулачков, однако эти недостатки отсутствуют у спортивного распредвала, который имеет необходимую длину кулачков, а значит, нужную продолжительность фаз.

В результате, мотор имеет более высокую тягу на низких оборотах, а значит, разгон и начало движения будет более продуктивным и сэкономит на таких расходных деталях, как сцепление.

Начинаем

Все что нам понадобится.

Откручиваем три болта на десять крепления защитной крышки ГРМ и снимаем ее.

Далее ослабляем гайку на тринадцать крепления генератора и выкручивая натяжной болт на десять.

Генератор отводим к двигателю и снимаем ремень.

Снимаем защиту двигателя и сливаем антифриз. Выставляем метку распредвала, крутя по часовой стрелки коленвал. Отлив на шкиве должен быть напротив загиба крепления защитной крышки.

Откручиваем болт крепления шкива коленвала. Сажаем помощника в салон и заставляем включить пятую передачу и нажать на тормоз. А сами в это время легко и непринужденно откручиваем болт используя головку на 19 и трубу метра полтора. Закручен должен быть на совесть, а еще некоторые умельцы смазывают его герметиком и ждут после этого добрых слов в свой адрес.

С левой стороны видим датчик положения коленвала. Он понадобится нам для последующей проверки правильности установки ремня ГРМ. Снимаем шкив коленвала и видим совпадение меток.

Откручиваем гайку на 17 натяжного ролика и снимаем его вместе с ремнем. После чего откручиваем болт шкива распредвала и снимаем последний. Аккуратно не потеряйте шпонку. Откручиваем все что крепит защитный металлический щиток, а именно одну гайку на десять и болт крепления крышки, три болта крепления помпы.

Снимаем защитную крышку и помпу. Может выльется антифриз, оставшийся в блоке, если вы его не слили. Аккуратно он сладкий.

Отчищаем все детали от масла и остатков ремня, а также посадочное место помпы от старой прокладки и герметика.

Смазываем герметиком прокладку новой помпы и ставим на место. Ставим металлическую защиту и закручиваем все болты и гайки, крепящие ее. Болты помпы закручиваем равномерно по кругу, после проверяем крутится ли помпа. Недавно принес клиент оригинальную помпу у которой оказались лепестки немного больше и после установки она закусывала. Пришлось доработать болгаркой и несколько раз снимать мерку. Вот такие у нас запчасти.

Проверяем не потерялось ли шпонка на распредвале и ставим шкив. Затягиваем его болт на семнадцать.

когда менять чтобы не гнул клапан Сравните характеристики

Осенью 2015 года семейство автомобилей Лад пополнилось топовой моделью – автомобилем Веста, выпускаемым в кузове седан. Задаваясь вопросом «гнет ли клапана на Лада Веста», нужно четко понимать, о каком двигателе идет речь: о 1,6-литровом российском или Ниссанском, а может быть о последней вазовской разработке с названием «21179».

Здесь рассматриваются варианты, относящиеся к автомобилям, выпускаемым сейчас или тем, которые начнут выпускаться в ближайшем будущем.Также для Весты был разработан 8-клапанный двигатель – он точно не гнет клапана и точно не будет устанавливаться на топовые седаны 2016 года.

Подробнее о двигателях, которыми оснащается линейка Lada Vesta, читайте в материале: !

ДВС ВАЗ-21129, 106 «сил» (клапан давления)

Под капотом 106-сильной Lada Vesta

Немного истории. Мотор 21129 является доработанной версией другого двигателя, а именно 21127. Последний из них при обрыве ремня ГРМ успешно погнул свои клапана, хотя на поршнях были сделаны канавки (рис.1). Дело в том, что глубина канавок была недостаточной: при определенных условиях клапан «встречался» с поршнем со всеми вытекающими последствиями.

С переходом на новое поколение двигателей внутреннего сгорания, то есть на 21129, была доработана конструкция поршней. А вот внешняя форма почти не изменилась, а углубления хоть и остались, но их глубина по-прежнему недостаточна.

Здесь рассматривался вопрос гнут ли клапана Лада Веста с двигателем 21129.И ответ был однозначным: да, угнетение.

Теоретически проблема с загибанием клапанов характерна для всех двигателей ВАЗ, оснащенных 4 клапанами на цилиндр. Каждый новый 16-клапанник «наследует» его. Исключение составляет один раритет — двигатель внутреннего сгорания ВАЗ-2112, объем которого составляет 1,6 литра. Там углубления сделаны на совесть (рис. 2).

122-сильный двигатель «21179» (клапан гнет)

По своей конструкции двигатель внутреннего сгорания ВАЗ-21179 мало чем отличается от своих предшественников.Рабочий объем увеличили до 1774 мл, чего добились за счет изменения длины хода поршня: было 75,6 мм, стало 84,0 мм.

Элементы шатунно-поршневой группы

Сам поршень теперь подходит к цилиндру лучше, чем в двигателях 21127 и 21129. Расстояние от поршневого пальца до днища поршней увеличилось на 1,3 мм до 26,7 мм. Но более глубоких канавок в днище не появилось. Механизм ГРМ по-прежнему приводит в движение ремень, и при его обрыве никто не отменял возможность загибания клапанов.

Теперь мы знаем, гнутся ли клапана на Лада Веста с двигателем 1,8 л. Ответ будет таким же, как и для всех 16-клапанных двигателей внутреннего сгорания ВАЗ (за исключением 2112). Проблема с переходом на новое поколение осталась прежней. И возвращаться к «тяжелым» поршням на ВАЗе не собираются.

Привод ГРМ на двигателях 21179 оснащен не одним, а двумя натяжными роликами. Что сделано то, чтобы конструкция меньше подвержена растяжению ремня ГРМ.

Здесь написано: количество натяжных роликов два

Один из автоматических натяжителей может заклинить, но тогда его функцию возьмет на себя второй автоматический ролик.

Поршни, не гнутые клапаны

Поршневые комплекты для некоторых «старых» 16-клапанных агрегатов производятся сторонними фирмами. Эти детали снабжены глубокими пазами. Дело в том, что поршень не достает до тарелок и не может погнуть клапана.

Тюнинговый поршень ДВС 21126-21127

элементы ШПГ разных двигателей (21127, 21129, 21179) совместимы.А вот поршни от «старых движков» в мотор Весты ставить не нужно:

В ДВС 21129 после такого «тюнинга» увеличатся потери на трение;
Если в ДВС 21179 установить поршни от 26-го или 27-го двигателя, то сразу изменится рабочий объем.

У «29-го», как и у «79-го» Лада Веста двигатель гнет клапана только с «вазовскими» поршнями. Но установив «тюнинговую» деталь, прибавки мощности не ждите.И еще, применяя нестандартные элементы, можно сильно сократить ресурс (потерять гарантию, получить непредвиденные последствия).

Двигатель Nissan HR16DE (не гнется, есть цепь)

Разобранный двигатель HR16DE

Здесь нет «глубоких бороздок». Теперь обратим внимание на то, как устроен механизм ГРМ.

Только шестерни и цепи

Здесь нет зубчатого ремня — его заменяет цепь. Трудно представить следующие две ситуации:

Цепь могла перескакивать через зубья одной или нескольких шестерен;
Один из элементов был поврежден настолько сильно, что наличие повреждений привело к его разрыву.

Пока цепь остается целой, клапаны и поршни не могут встретиться друг с другом, что бы ни случилось с двигателем. Плохо только то, что цепь может заклинить.

Гнет ли клапана Лада Веста с ДВС Nissan? Ответ «нет» был бы неверным — не исключен обрыв цепи. Но на самом деле столкнуться с такой ситуацией будет практически невозможно. Давайте посмотрим, почему.

Четыре общеизвестных факта

Индикатор ресурса цепи ГРМ всегда превышает ресурс двигателя.Это первый факт, но при этом должно выполняться условие: замена масла должна быть своевременной. В общем схема выходит из строя постепенно, и это сопровождается симптомами:

Звуковые призвуки (стрекотание) на холостом ходу;
В момент прохождения «проблемной зоны» может наблюдаться фазовый сдвиг.

Последний дефект выявляется с помощью компьютерной диагностики.

От появления любого симптома до полного разрыва цепи проходит определенное время.Да и вообще «неисправная схема» может работать долго. Это был еще один, четвертый факт.

Последствия обрыва ремня ГРМ, пример на видео

Думаю каждый счастливый автовладелец, после покупки Лада Веста задумывается при каком пробеге стоит менять ремень ГРМ. Производитель рекомендует обслуживать газораспределительный механизм через 180 тыс. км, однако специалисты советуют делать это раньше, каждые 80-100 тыс. км. АвтоВАЗ устанавливает на Lada Vesta 4 типа двигателей:

ВАЗ-11189 том 1.6 л, крутящий момент 140 Нм и мощность 64 кВт/87 л.с. при обрыве ремня ГРМ, перегибании ремня ГРМ,
ВАЗ-21129 объемом 1,6 л, крутящим моментом 148 Нм и мощностью 78 кВт/106 л.с. при обрыве ремня ГРМ перегибается ремень ГРМ,
ВАЗ-21179 объем 1,8 л, крутящий момент 170 Нм и мощность 90 кВт/122 л.с. при обрыве ремня ГРМ прогибается ремень ГРМ,
HR16DE-h5M объемом 1,6 л крутящий момент 153 Нм и мощность 114 л.с. привод ГРМ цепной.

Операция по замене роликов и ремня ГРМ на Весте существенно отличается от предыдущих моделей ВАЗ, соответственно и цена этой процедуры намного выше замены ГРМ на ВАЗ-2114.Если вы решили заменить ремень ГРМ самостоятельно, следуйте приведенным ниже инструкциям.

Подготовка к замене ГРМ на Весте

Прежде чем приступить к разборке газораспределительного механизма, отсоедините минусовую клемму от аккумуляторной батареи, а также снимите ремень генератора.

Дальнейшие действия зависят от модели двигателя, установленного на Весту.

Замена ремня ГРМ на Лада Веста с двигателями ВАЗ-21129 и ВАЗ-21179

На этом двигателе основные моменты правильное совмещение меток, для этого делаем следующее:

Завершающий этап замены ГРМ на Весте

После установки нового ремня ГРМ необходимо отрегулировать натяжитель, для этого нужны плоскогубцы или специальный ключ.

Вставьте ключ в отверстия ролика и поверните влево до упора.
Поверните натяжитель по часовой стрелке, пока метки на нем не совпадут.
Ключом на «15» затянуть болт крепления ролика с усилием 30-36 Нм.
Теперь для проверки поверните ключ на «17» на несколько оборотов демпфера коленвала, если все метки по-прежнему совпадают, вы все сделали правильно.
Осталось собрать все в обратном порядке.

Судя по отзывам автовладельцев Весты, замена ремня ГРМ должна производиться не реже одного раза в 3 года и пробег не более ресурса помпы — 80 тыс. км.При эксплуатации более трех лет бывают случаи срезания зубьев на ремне.

Lada Vesta — компактный седан малого класса на грани B и C классов, начавший свою историю в 2015 году.

Можно отметить следующие особенности автомобиля:

Двигатель на 87–114 л.с. (в зависимости от комплектации).
На автомобиль устанавливаются оба двигателя с ремнем ГРМ и цепью.

Одной из основных процедур технического обслуживания машины является замена ГРМ, являющегося расходным элементом, который постепенно изнашивается.Если вовремя не заменить, ремень рано или поздно может порваться, что приводит к загибу клапанов. В этом случае придется проводить масштабный ремонт – устанавливать новые клапана, их направляющие и поршни. Этого длительного и затратного процесса можно избежать, вовремя проверяя механизм ГРМ и заменяя его при необходимости.

Веста выпускается в вариациях с четырьмя разными моторами, отличающимися объемом и мощностью:

ВАЗ-11189 объем 1,6 л крутящий момент 140 н.м и мощностью 64 кВт/87 л. С участием.
ВАЗ-21129 объем 1,6 л крутящий момент 148 н. м и мощностью 78 кВт/106 л. С участием.
ВАЗ-21179 объем 1,8 л крутящий момент 170 н. м и мощностью 90 кВт/122 л. С участием.
HR16DE объем 1,6 л крутящий момент 153 н. м и мощностью 114 л. С участием.

Три вариации созданы и производятся самим АВТОВАЗом, а четвертая модель является продуктом сотрудничества Рено и Ниссан, который отличается от других наличием механической цепи вместо ремня ГРМ.

Ременные двигатели

Разберем три версии двигателя Лада Веста, оснащенные штатным ремнем ГРМ.

Эта модель самая слабая из всех имеющихся на Западе и представляет собой классический восьмиклапанник. Из особенностей двигателя можно выделить его простоту. Мощность 64 кВт/87 л.с. с., что меньше максимальной версии на 27. А в случае обрыва клапана гнутся.

Двигатель является улучшенной модификацией двигателя 21127, в нем применено 16 клапанов.При обрыве ремня ГРМ на этом моторе загибаются клапана, потому что для них нет канавок. Рекомендуемый срок замены ремня – 90 тыс. км.

Данная вариация является лидирующей среди комплектаций автомобиля с ремнем ГРМ. Двигатель объемом 1,8 л имеет повышенную мощность и 16 клапанов. Имеет специальный механизм регулировки фаз газораспределения, представляющий собой принудительное вращение распределительного вала в зависимости от работы двигателя. Но, к сожалению, к загибу клапанов приводит и обрыв ГРМ.

цепной двигатель

Один из двигателей Весты имеет цепной привод ГРМ. Это двигатель Renault-Nissan h5M-HR16 DE объемом 1,6 л. Он также имеет автоматическую систему изменения фаз газораспределения. Основные проблемы — растяжение цепи и выход из строя натяжителя. Если проблем с натяжением не возникнет, цепь не придется менять ни разу.

Алгоритм замены ремня ГРМ

Замена на 21129

Основные этапы замены:

Отсоедините аккумулятор.
Снимите правое колесо, подкрылок, брызговик двигателя.
Ослабьте болт шкива привода вспомогательных агрегатов и снимите ремень привода вспомогательных агрегатов.
Снимите кожух двигателя и правую опору.
Снимите крышку ГРМ, отвернув пять болтов.
Снимите шкив привода вспомогательных агрегатов.
Снимите диск коленчатого вала и переднюю крышку ГРМ.
Проверьте совпадение меток A, B, C, D. При необходимости проверните коленвал. Проверить совпадение метки также на шкиве коленчатого вала.
Ослабьте натяжной ролик и снимите ремень ГРМ, начиная со шкива распредвала.
Замените натяжной ролик, не затягивая полностью болт.
Установите новый ремень ГРМ, убедившись, что установочные метки совпадают. Выполните все действия в обратном порядке.
Натяните ремень, поворачивая шкив по часовой стрелке, пока его выемка не совпадет с прямоугольником.
Проверните коленчатый вал на 2 оборота. Если метки по-прежнему совпадают, регулировка выполнена правильно.

Замена для 21179

Ремень ГРМ на двигателе 21179 положено менять каждые 180 000 км, вместе с ремнем необходимо менять и помпу. Считается, что срок службы насоса аналогичен.

Самостоятельно произвести замену на двигателе затруднительно по нескольким причинам:

На этом моторе меток на шкивах нет.
Распредвал нужно фиксировать с помощью приспособления, которое также достаточно сложно установить.
Требуется разобрать большое количество деталей, чтобы добраться до газораспределительного механизма.

Для проведения работ по замене ГРМ потребуется отсоединить нижнюю и верхнюю опоры двигателя, снять генератор, пластиковый впускной коллектор, клапанную крышку и диск.

Поскольку на коленчатом и распределительном валах нет меток, их необходимо закрепить специальными средствами.

На распределительном валу предусмотрены шлицы, их правильное расположение вертикально, параллельно друг другу

Для фиксации коленчатого вала необходимо также использовать специальный инструмент, который будет фиксировать шестерню через кронштейн коленчатого вала.

После фиксации коленчатого и распределительного валов можно произвести замену комплекта ГРМ обычным способом.

Замена для 11189

Из всех двигателей Лада Веста проще всего заменить ремень на двигателе 11189.

Отсоедините аккумулятор.
Снимите правое переднее колесо.
Проверьте, совпадают ли метки.
Снимите кожух ремня ГРМ.
Снимите шкив ремня генератора и ослабьте натяжной шкив.
Снимите ремень ГРМ.
Установите новый натяжной ролик, не затягивая его полностью.
Установите новый ремень, начиная со шкива распределительного вала.
Установите необходимое натяжение, отрегулировав ролик.

Какой ремень купить

Одним из важных моментов при замене ремня ГРМ будет выбор нового.

На двигатель ВАЗ-11189 по стандарту ставится деталь под номером 21080100604082, стандартной ценой около 300 руб.Производится в Польше (компания Gates). Наиболее популярным аналогом будет деталь VT25009 из Китая (фирмы ВКТ), цена которой колеблется в районе 250-300 рублей.

На моделях ВАЗ-21179 и 21129 заводским стандартом будет номер детали 8201069699, с символикой Renault. Страна производства Польша (Ворота), цена в пределах 1100–1300 руб. Три варианта будут проверенными аналогами на весте без отрицательных отзывов:

CONTITECH CT 1179 — деталь немецкого производства, качество не уступает оригиналу, а цена 2.В 5 раз дешевле (760 руб.). Используется чаще, чем оригинал.
Ворота 5671 XS — Деталь польская , цена около 1250 руб. Проблемы в работе или качестве возникают редко, параметры полностью совпадают с оригинальной деталью.
Bosch 1987949686 — версия из Германии, цена около 800-1000 рублей, известный мировой бренд. В основном используется в автомобилях Renault.
Интервал замены ремня

Чем грозит неправильная установка

Неправильная замена газораспределительного механизма на Лада Веста может привести к повреждению клапанов в случае обрыва.А также, это приводит к более быстрому износу всех деталей двигателя, связанных с системой ГРМ. Если вы не уверены в своих силах, стоит обратиться за помощью к мастеру. Это будет стоить примерно 5-6 тысяч рублей.

Лада Веста

дебютировала на отечественной автомобильной арене в 2015 году. Производитель возлагал на новую модель большие надежды: Веста должна была полностью изменить представление о российском автопроме. Уже сегодня можно сказать, что инженеры АвтоВАЗа справились со своей задачей.Автомобиль с дизайном, отличным от прошлых моделей, стал конкурентоспособным.

Популярность автомобиля растет, о чем свидетельствует тот факт, что только за первый месяц 2018 года Лада Веста опередила своих конкурентов по объему продаж. Перед покупкой автомобиля не лишним будет узнать, каков ресурс двигателя Лада Веста 1,6, 1,8.

Варианты силовой установки

Автомобиль изначально комплектовался тремя разными силовыми агрегатами: два двигателя рабочим объемом 1.6 литров и один 1,8 литра. Завод АвтоВАЗ спроектировал так называемые 27-й и 29-й двигатели, или их полные маркировки — 21127 и 21129. От первого со временем пришлось отказаться. Двигатель ВАЗ-21127 отличался большим ресурсом и хорошими техническими характеристиками, но его несоответствие нормам Евро-4 заставило инженеров АвтоВАЗа искать выход из сложившейся ситуации. Выход был найден в следующем – довести экологические показатели до совершенства, модернизировав двигатель.

Разница между этими двумя силовыми агрегатами следующая:

Степень сжатия уменьшена с 11,0 до 10,45 в 29-м двигателе;
Контроллер блока управления получил новую прошивку с совершенно другим алгоритмом;
Модернизации подверглась выхлопная система и резонансный пуск;
Облегчены детали шатунно-поршневой группы.

Новый двигатель пополнил ряды 16-клапанных.В целом производителю удалось технически усовершенствовать двигатель Лада Веста без изменения рабочего объема и потери мощности. Также можно встретить модификацию с силовым агрегатом Nissan HR16 DE под капотом. Он был разработан с помощью иностранных инженеров. Ниссановский двигатель работает ровно, как на АИ-92, так и на АИ-95. При этом двигатель внутреннего сгорания был оснащен цепью вместо ремня ГРМ, что позволило ему несколько превзойти аналог по фактическому ресурсу.

Сколько работает двигатель Лада Веста?

По заявлению производителя ресурс двигателя ВАЗ-21127 более 200 тыс. км. На самом деле, безпроблемный двигатель может пойти намного дальше. В задачи автовладельца входит своевременная замена масла, заправка качественным топливом, периодическая проверка натяжения ремня. Модификация ВАЗ-21129 за счет более совершенной и упрощенной конструкции имеет больший ресурс – 250 тыс. км. Мотор оснащен гидрокомпенсаторами, поэтому нет необходимости «регулировать» клапана.

1,8-литровый двигатель «Ниссан» получил увеличенный поршень, увеличенный радиус кривошипа и более экономичные масляные каналы. Также ресурсу двигателя Лада Веста способствует отсутствие ремня ГРМ и наличие цепи. Импортная сборка служит бесперебойно около 280 тыс. км, позволяя владельцу экономить на замене расходных материалов. Данная модификация двигателя допускает модернизацию и тюнинг. Владелец Lada Vesta может оснастить свой автомобиль ГБО.

Реальные характеристики по отзывам автовладельцев

Стандартный двигатель объемом 1,6 л работает в паре с 5-МКПП и роботом. Качество трансмиссии в целом не вызывает нареканий у владельцев. Также водители часто задаются вопросом, какой бензин лучше всего заливать в Лада Веста? Производитель рекомендует заправляться только 95-м бензином, эту информацию можно найти в документации на автомобиль. Это важно учитывать, ведь номинальный ресурс определялся с учетом многих показателей, в частности, с учетом октанового числа топлива.

Двигатель 1,6

Егор, г. Москва. За рулем Весты с 2016 года, двигатель 1.6, пробег на данный момент 25 тыс. км. При покупке отечественного автомобиля меня интересовал, конечно, ресурс основного силового агрегата. В дилерском центре заверили, что Веста без труда проедет более 200 тыс. км. Пока проблем с поломками не было. Масло меняю вовремя, заправляю бензином АИ-95. У знакомого ВАЗ-2109 проехал около 400 тысяч, поэтому думаю, что продолжительность жизни автомобиля зависит от самого владельца.
Максим, г. Ростов. Купил Ладу Весту 1.6 в 2015 году, намотал уже около 50 тыс.км. На мой взгляд, получилась отличная машина. АвтоВАЗ действительно вышел на новый уровень, выпуская автомобили европейского уровня. Двигатель работает как часы, использую масло Лукойл Люкс 5W40. Думаю, что реальный ресурс двигателя до капитального ремонта около 250 тыс. км.
Геннадий, г. Воронеж. До того как пересесть на Ладу Весту, много времени провел за рулем ВАЗ-21099. Намотал 200 тысяч, после чего провел первый капитальный ремонт.У меня нет сомнений в качестве наших моторов. На той же КИА Рио производитель заверил такой же пробег, как и на Весте. Я почти уверен, что наша машина по надежности силового агрегата ни в чем не уступит «корейцу».

Ресурс двигателя ВАЗ-21129 составляет около 200-250 тыс. км, после чего дальнейшая эксплуатация силового агрегата возможна только при условии уделения водителем должного количества времени автомобилю, прохождения планового ТО, своевременного проведения замена моторного масла и воздушных фильтров.

Двигатель 1,8

Юрий, г. Екатеринбург. Езжу уже два года на Лада Веста 1.8. Что могу сказать о машине, салон мне не очень нравится, могли бы сделать и лучше, но качество сборки двигателя на приемлемом уровне. Работает тише «корейца», робот иногда слишком долго «думает», но не критично. В общем за два года машина не доставила мне хлопот. В ресурсе можно не сомневаться, что за 200 000 км.Я сам видел «девятку», которая прошла более 400 000 км.
Станислав, г. Астрахань. Стараюсь не крутить двигатель выше 3000 об/мин, езжу спокойно. За рулем Весты я расслабляюсь и получаю удовольствие. Революционная отечественная машина, не иначе. Осталось дожить до капитального ремонта. На 20000 пробега поменял масло, залил Лукойл, который рекомендует АвтоВАЗ. Без проблем 200000 пройдёт, можно не сомневаться. У кого проблемы с отечественными двигателями — нужно больше времени уделять своей машине.
Максим, г. Москва. На Ладе Весте 1.8 2016 года выпуска я уже намотал 12000 км. На рубеже первой тысячи пробега загорелся «Check Engine», поехали в сервис, посмотрели, сказали проблема с системой зажигания. Позже выяснилось, что он заправлялся некачественным бензином. Сейчас стараюсь заливать только АИ-95. Хоть этот мотор и «дружит» с 92-м, больше рисковать не хочу. В общем машина своих денег стоит, 200 000 км проедет, а там видно будет.

Производитель заверил ресурс данного силового агрегата в 200 000 км, но на деле он может прослужить намного дольше. Срок службы зависит от качества топлива и моторного масла.

Основная задача ремня ГРМ (ГРМ) — передача вращения коленчатого вала на распределительный вал, который прижимает клапана кулачками. Эта статья расскажет, когда и как менять эту деталь на восьми- и шестнадцатиклапанных двигателях, устанавливаемых на автомобиль Лада Веста.

Сколько времени занимает замена ремня ГРМ на Лада Веста

По регламенту ТО необходимо менять ремень ГРМ на Лада Веста с двигателями 21129, 21179 (16 клапанов) при пробеге 180 тысяч километров.Проверять состояние – каждые 90 тысяч километров. У модификаций с 8-клапанником 11189 эти интервалы меньше – 70 и 15 тысяч километров соответственно.

Номера деталей

Так как на установленных моторах в днище поршня нет канавок под клапаны во избежание их загиба при обрыве ремня, то на этом расходнике экономить не приходится. Желательно установить оригинальный ремень или замену от Contitech и Gates.

Оригинал

В каталоге запчастей ОАО «АВТОВАЗ» необходимые запчасти обозначены следующими номерами:

2108-01006040-82 для двигателя 11189;
8201069699 для двигателей 21129 и 21179.

Минимальная цена на Exist.ru 360 и 2500 рублей соответственно.

Заменители

Необходимый инструмент для замены ремня ГРМ на Весте своими руками

Вам понадобится:

помощник;
;
;
опора заводского изготовления или заменитель;
: 10, 13, 15, 16, 17 мм, Torx E10, E12;
бит: Torx T20, T55;
;
клещи для стопорных колец;
набалдашник для головок и полая металлическая трубка подходящего диаметра длиной 30-40 см;
шестигранник: 5 мм.

Замена ремня ГРМ на Весте с двигателем 11189 (1,6 л, 8 клапанов)

Процедура следующая:

Поставьте автомобиль на смотровую яму и поднимите рычаг стояночного тормоза. Ослабьте гайки на правом переднем колесе.
Снимите декоративную крышку двигателя.
Поднимите автомобиль на домкрате, установите подставку и снимите домкрат.
Снять колесо.
Снимите крышку ГРМ, отвернув 3 болта с головкой «на 10».
Ослабьте болт крепления генератора к кронштейну на блоке цилиндров, сдвиньте его в сторону блока и снимите ремень генератора.
Совместите метки на шкиве распределительного вала и головке блока цилиндров, повернув коленчатый вал по часовой стрелке головкой «на 17». Для облегчения вращения рекомендуется выкрутить свечи.
Заблокируйте коленчатый вал, вставив отвертку в зубья маховика через отверстие для стартера. Чтобы снять стартер, нужно отсоединить силовой провод, открутив гайку с головкой «на 13» и открутив 3 крепежных болта с головкой Torx E10.
Отвернуть головку «на 17» с удлинителем от полой трубки, болт от коленчатого вала и снять шкив генератора и шайбу под ним.
Ослабьте головкой «на 15» на пол-оборота гайку, фиксирующую натяжной ролик.
Снимите ремень.
Установите новую деталь, надев левую ветвь на шкив и ролик водяного насоса, а затем на шкив распределительного вала.
Вставьте плоскогубцы в пазы натяжного ролика и поверните его до совпадения 2-х прямоугольных меток и затяните гайку головкой «на 15».
Проверьте правильность установки, повернув коленчатый вал на 2 оборота. Если метки на шкивах и двигателе не совпадают, то переустановите ремень. В противном случае установите все снятые детали обратно.

Замена ремня ГРМ на Весте с двигателем 21129 (1,6 л, 16 клапанов)

Процедура следующая:
Выполните шаги 1–4 предыдущего метода.
Снять правую подушку двигателя:
- Снять брызговик (защиту) двигателя, отвернув 13 болтов с головкой «на 10».
- Установите домкрат под масляный поддон и поднимите двигатель.
- Открутить головкой «на 16» 2 болта крепления опоры к кузову.
- Опустите правую сторону двигателя так, чтобы опора находилась ниже нижнего края лонжерона.
- Открутите 2 болта крепления опоры к двигателю головкой Torx E12 и снимите ее.
Открутите 5 болтов с верхней крышки газораспределительного механизма шестигранником и снимите ее.
Открутите 10 винтов битой Torx T20 и с помощью отвертки вытащите фиксаторы, крепящие правый подкрылок к кузову, и снимите его.
Снимите ремень вспомогательных агрегатов:
- Подденьте заглушку на натяжном ролике с помощью плоской отвертки.
- Ослабить гайку на ролике с головкой «на 13»
- Вставьте биту T55 в канавку ролика. Поверните деталь по часовой стрелке, ослабив натяжение, и снимите ремень.
Провернуть коленчатый вал головкой «на 17» до совпадения меток на шкивах распределительных валов (выступы) с метками на крышке ГБЦ (треугольные прорези в пластине).
Выполните шаги № 8, 9 из предыдущего метода
Открутить 3 винта крепления нижней крышки ГРМ к блоку цилиндров шестигранником.
Выполните шаги 10, 11 предыдущего метода.
Наденьте правую ветвь новой детали поочередно на шкив коленвала, впускного распредвала (правый), выпускного (левый).
Удерживая правую ветвь натянутой, наденьте ремень на шкив водяного насоса и натяжной шкив.
Выполните шаги 13 и 14 из предыдущего метода.

Замена ремня ГРМ на Весте с двигателем 21179 (1,8 л, 16 клапанов)

Процесс замены ремня ГРМ на этом двигателе ничем не отличается от его замены на двигателе 21129.

В заключении

Подводя итоги, можно сказать, что замена ремня ГРМ на Лада Веста с 16-клапанными силовыми агрегатами является сложной процедурой по сравнению с его заменой на 8-клапанном двигателе. Если не хочется возиться с этой работой, то лучше доверить ее автомастерам на СТО.Стоимость замены составит от 4000-5000 рублей.

Вайнвильская компания по производству шин | Замена ремня ГРМ в Macon, GA

Прибл. Время: 180 минут | Диапазон цен: Узнать цену

Основы услуг по замене ремня ГРМ в Vineville Tire Co.

Ремень ГРМ или цепь ГРМ в некоторых автомобилях — это приводной ремень, который синхронизирует вращение коленчатого и распределительного валов двигателя с открытием и закрытием клапанов вашего двигателя.В зависимости от автомобиля он также может вращать водяной насос. Когда коленчатый вал вращается, ремень ГРМ поворачивает распределительный вал, который открывает и закрывает клапаны двигателя, позволяя поршням двигаться вверх и вниз. Двигатель вашего автомобиля работает в четыре этапа: впуск, сжатие, сгорание и выпуск. Во время фазы впуска впускные клапаны открываются, а выпускные клапаны закрываются, когда топливо и воздух поступают в цилиндры. Когда воздух и топливо смешиваются, сжимаются и воспламеняются свечами зажигания во время фаз сжатия и сгорания, клапаны закрываются.Оставшийся воздух и топливо выталкиваются из выпускного клапана во время фазы выпуска. Ремень ГРМ отвечает за синхронизацию этого процесса и за открытие и закрытие клапанов при нормальной работе двигателя.

Почему вам следует заказать услуги по замене ремня ГРМ в Vineville Tire Co.?

Отказ от замены ремня ГРМ может привести к полной поломке двигателя. Изношенный или растянутый ремень может нарушить порядок работы клапанов и поршней, что может привести к удару поршня о клапан и повреждению двигателя.Предупреждающие признаки неисправности ремня ГРМ включают неровный холостой ход или затрудненный запуск двигателя. Трещины на ремне, изготовленном из армированной резины, указывают на то, что он может скоро порваться. Замена ремня ГРМ поможет сохранить работоспособность двигателя и избежать дорогостоящего ремонта в будущем. Во время нашей услуги по замене ваш ремень будет заменен и синхронизирован с коленчатым и распределительным валами, чтобы восстановить надлежащую точность и порядок работы. Также рекомендуется менять водяной насос во время замены ремня ГРМ.Если ваш водяной насос выйдет из строя позже, это может нанести большой ущерб вашему автомобилю. Поскольку водяной насос легко заменить во время замены ремня ГРМ, рассмотрите возможность установки нового. Обращение к руководству пользователя поможет определить соответствующие интервалы обслуживания ремня ГРМ.

Мы с гордостью обслуживаем потребности клиентов в замене ремня ГРМ в Мейконе, Джорджия, Уорнер Робинс, Джорджия, Форсайт, Джорджия и прилегающих районах.

обслуживаемых района: Мейкон, Джорджия | Уорнер Робинс, Джорджия | Форсайт, Джорджия | и прилегающие районы

Как установить верхнюю мертвую точку без меток.Расположение меток ВМТ на автомобилях ВАЗ

Верхние шкивы не закрепили, теперь непонятно как их выставить. Метки на шкивах «смотрят» не совсем в одну сторону. Может проще доверить все шкивы для обеспечения НМТ в 1 цилиндре? Если речь о 16 клапанах, то установку меток на ВАЗ-2112 знаю: эту операцию я проделывал на ГРМ 21124. Ну у меня мотор с объемом 1,5. Есть ли отличия?

Правильно выставляйте бирки тимбанов — иначе заглушите вентиль!

У двигателя ВАЗ-21124 есть особенность: как бы не крутили шкивы, его нет. ОТ Такие шутки не пройдут! Если положения шкивов неплохие, попробуйте надеть ремень и доверить механизму положение «NTC 1 и 4». А теперь всегда пользуйтесь инструкцией:

По идее на ВАЗ-2112 настройки меток осуществляются одинаково, о каком моторе речь не идет. Вот фото для двигателя 21120.

Как все выглядит в реальности и в инструкции

Не поленитесь найти смотровое окошко на АВТОМОБИЛЕ.Под штекером есть еще одна этикетка.

Последнее действие не является обязательным. А затем выполнить его, чтобы не переделывать всю работу «с нуля».

Дополнительная информация:

Количество зубьев ремня между метками «верхних шкивов» — ровно 16;
Метка на шкиве коленчатого вала иногда сколов — используйте контроль методом «1» (фото 1) или «3» (нижнее фото).

Разъяснения для ВАЗ-21124

На мотор объемом 1.6 все действия выполняются так же, как описано выше. Есть одно исключение — шкив привода генератора устанавливается по метке на корпусе (см. фото).

Ведущий шкив замедлителя, двигатель 21124

Однако, если этой этикетки нет, воспользуйтесь проверенным методом: от корпуса ДПКВ отсчитывают 20 зубьев. Вместо 21-го должен быть «скип».

Шкивы ГРМ могут вращаться как угодно — поршни в любом случае не пойдут за клапанами.Сравните как выглядят поршни двух разных моторов — станет понятно о чем речь.

Два разных 16-клапанных

Для тех, кто не понимает

Количество зубьев на шкиве коленвала — 21, на шкивах распредвала — 42. При прокручивании коленвала на 360 градусов распредвалы поворачиваются на 180. В целом полный цикл работы двигателя состоит из двух коленчатых валов оборотов (720 градусов).

Теоретически можно применить альтернативный метод настройки.Пусть метки распредвалов смотрят строго вниз. Затем следует оформить метку на шкиве коленчатого вала вверх (НМТ 1 и 4).

Если нет фиксирующего приспособления, можно сделать его самостоятельно. Даже напоминание подходит (см фото).

Взяли и записали

Желаем успехов.

Проверка синхронизации на одном видео

Предупреждение

Последовательность операций представлена в предположении, что распределитель зажигания установлен правильно.Если вам необходимо определить верхнюю мертвую точку для настройки распределителя, установите поршень первого цилиндра в верхнюю мертвую точку в такте сжатия, затем установите метки зажигания.

Верхняя мертвая точка поршня — это точка, через которую проходит каждый поршень при проворачивании коленчатого вала. Каждый поршень достигает положения NMT в конце такта сжатия, а затем в конце цикла выпуска. Для установки газораспределительного механизма двигателя используется верхняя мертвая точка поршня первого цилиндра.

Расположение поршня точно в верхней мертвой точке крайне важно при проведении многих работ, например, при снятии распределительного вала, раскрутки ремня и шкива распредвала и распределителя зажигания.

Перед началом работ по установке поршня первого цилиндра в верхнюю мертвую точку убедитесь, что рычаг переключения передач находится в нейтральном положении, а ручной тормоз затянут. Отключите систему зажигания, заведя центральный провод от крышки трамблера и заземлив его на массу.Сдвиньте свечи зажигания.

Для установки любого из поршней в верхнюю мертвую точку проверните коленчатый вал одним из способов, описанных ниже. При этом вращайте коленчатый вал двигателя по часовой стрелке.

Наиболее предпочтительным методом является вращение коленчатого вала двигателя за болт крепления шкива коленчатого вала.

Для экономии времени можно использовать стартер для подачи поршня в верхнюю мертвую точку. Точная установка поршня в верхнюю мертвую точку осуществляется поворотом коленчатого вала за болт шкива коленчатого вала.

Процедура заказа

1. Отметить положение клеммы первого цилиндра на крышке распределителя. Если метка отсутствует, определить это по высоковольтному проводу, идущему от свечи первого цилиндра.
2. Мелом или войлоком нанесите метку на корпус цилиндра, расположенный под контактом первого цилиндра.
3. Снимите крышку распределителя и отодвиньте ее в сторону.
	4. Проворачивать коленчатый вал до тех пор, пока метка на шкиве коленчатого вала не совместится с цифрой 0 на плоскости установки газораспределительного механизма, расположенного на передней стороне двигателя.
5. Проверить положение ротора распределителя, который должен быть направлен на метку, нанесенную на корпус дозатора.
Если ротор распределителя направлен в обратную сторону, то поршень первого цилиндра находится в верхней мертвой точке в такте выпуска.
Для установки поршня первого цилиндра в НТК в такте сжатия проверните коленчатый вал на 360˚ по часовой стрелке. При этом ротор распределителя должен совмещаться с этикеткой.

Установка поршня первого цилиндра в положение НМТ такта сжатия

Для проведения работ, связанных со снятием ремня привода распределительного вала, установка фаз газораспределения не нарушается, поршень 1-го цилиндра устанавливается в положение НМТ (верхняя мертвая точка) такта сжатия .При нарушении фаз лесораспределения двигатель нормально работать не будет.

Установить ВТМ по метке на шкиве распредвала (при установке меток на маховике или шкиве коленвала в этом положении может находиться поршень либо 1-го, либо 4-го цилиндра). После этого обязательно проверьте метки на маховике или шкиве коленвала (если шкив привода генератора снят). Если метки на маховике или шкиве коленчатого вала не совпадают, значит, нарушена установка фаз распределения клапанов (поршень 1-го цилиндра не установлен в NTC).

В этом случае необходимо снять ремень привода распредвала и провернуть коленвал до совмещения меток.

ПРЕДУПРЕЖДЕНИЕ

Обрабатывать коленчатый вал только под болт крепления его к шкиву (запрещается проворачивать коленчатый вал за шкив распределительного вала).

ПОЛЕЗНЫЙ СОВЕТ

Так как за болт крепления шкива коленчатый вал проворачивать неудобно, то это можно сделать следующими способами:

1.Включите любую передачу (лучше IV) и медленно ездите на машине до совмещения метки на шкиве распредвала с меткой на задней крышке ремня привода распредвала.

2. Включить любую передачу и вывесить одно из передних колес. Затем поверните вывешенное колесо, прежде чем совместить метку на шкиве распределительного вала с меткой на задней части приводного ремня распределительного вала.

Меточные ВМЦ нанесены на шестерню шкива распредвала (выступ) и на заднюю крышку ремня привода распредвала (ус).

Кроме того, метки нанесены на маховик (риска) и на заднюю панель картера сцепления (треугольный вырез). Для наглядности снял редуктор.

Дополнительно метки нанесены на шестерню шкива коленчатого вала (точка) и крышку масляного насоса (треугольный вырез).

Эти этикетки видны только при снятом шкиве привода генератора.

Вам потребуются: ключ ключ «на 17», ключ ключ «на 10».

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

2. Установить рычаг переключения передач в нейтральное положение, поставить антицифровые башмаки под колеса автомобиля.

3. Снимите правое переднее колесо И правый брызговик моторного отсека.

4. Откройте капот и открутите три винта крепления передней крышки ремня привода распредвала. Примечание. Держатели проводки также крепятся с помощью винтов. Снимите переднюю крышку.

5. Повернуть коленчатый вал за болт крепления к шкиву привода генератора до совмещения меток на шкиве распределительного вала и задней крышке.

6. Вынуть заглушку из отверстия в картере сцепления и проверить совпадение на маховике.

Установка СЗТ необходима при замене ремня газораспределительного механизма и при других ремонтных работах по двигателю

На двигателях K7J, K7M и K4M обратный отсчет цилиндров от маховика.

Установка верхней мертвой точки (ВМТ) первого цилиндра двигателей K7J и K7M

Выставляя этикетки, следует иметь в виду, что распредвал делает один оборот за четыре такта двигателя, а коленвал — два оборота.

Следовательно, при совмещении меток на шкиве коленчатого вала и колодца на блоке цилиндров в ВМТ может находиться как первый цилиндр, так и четвертый.

Выставлять ВМТ нужно по метке на шкиве распредвала (при выставлении меток на шкиве коленвала в этом положении поршень может быть как 1-го, так и 4-го цилиндра).

После этого обязательно совместите метки на шкиве коленчатого вала (при снятом шкиве привода вспомогательных агрегатов).

Если метки на шкиве коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (в СЗТ не установлен поршень 1-го цилиндра). В этом случае необходимо снять ремень привода распредвала и провернуть коленвал до совмещения меток.

Коленчатый вал проворачивается проверить совпадение меток болта крепления к нему шкивом привода вспомогательных агрегатов, сняв для доступа к нему верхнюю часть правого брызговика двигателя.

Дополнительно можно сделать следующими способами (особенно при регулировке зазоров в приводе клапанов, когда не нужна проверка меток на шкиве коленчатого вала):

Включить любую передачу (лучше IV) и медленно ездить на машине до объединения меток;

Снимите одно переднее колесо, включите любую передачу, а затем включите низкочастотный динамик до совмещения меток.

Метка должна совпадать с меткой на шкиве распредвала с меткой на крышке ГБЦ, выполненной в виде логотипа Dachia.

А на ремень ГРМ так же нанесена метка краской, которая тоже должна совпадать с метками.

Метка на шкиве коленчатого вала должна совпадать с меткой на блоке цилиндров.

Эту этикетку можно увидеть только после снятия шкива привода вспомогательных агрегатов.

Для установки NTT снимите правое переднее колесо.

Открутить пять болтов верхней крышки ремня ГРМ

Снимите крышку

Прокручиваем коленвал по часовой стрелке на болт крепления шкива привода вспомогательных агрегатов до совмещения меток на шкиве распредвала и крышке ГБЦ

Затем ослабляя затянуть и отвернуть болт крепления шкива

Снимите шкив

Открутить три болта крепления нижней крышки ремня ГРМ

Снимите крышку

При проверке монтажа фаз газораспределения нижняя крышка не нужна.

Снимать нужно только в случае необходимости замены ремня или его перестановки.

Проверить совпадение меток на шестерне распределительного вала и на крышке ГБЦ

Установка NTC на двигатель К4М

Для выполнения работ потребуются инструменты: торцевая головка на 13, 15, 18, ключ на 13, отвертка, ключ TORX E14;

Фиксатор для установки НТТ;

Фиксатор распределительных валов.

Если нет этих хомутов, то можно сделать их эскизы:

Снимите правое переднее колесо

Снять правую опору подвески силового агрегата

Головкой на 13 открутить три болта и две гайки крепления верхней крышки ГРМ

Снять верхнюю крышку газораспределительного механизма

Вращение коленчатого вала по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов

Установите метки на шкивы распредвалов с логотипом Renault так, чтобы они не доставали до верхней точки

Ключ Torx E14 для откручивания пробки отверстия для установки положения положения НМТ (рисунок 9, показан на снятом двигателе)

Пробка расположена слева от маховика в блоке цилиндров на уровне 1-го цилиндра

Ввинтить позицию NMT в отверстие

Прокручиваем коленвал до упора

Снимите резиновое покрытие крепления воздухозаборника

Отсоединить воздухозаборник от корпуса воздушного фильтра

Снимите втулки

Плоская отвертка заглушек распределительных валов

Запрессовка заглушек распределительных валов

Для правильной установки Поршень 1-го цилиндра до положения НМТ такта сжатия насоса на концах распределительного вала должен занимать горизонтальное положение и быть смещенным вниз относительно оси распределительных валов.

Фиксация распределительных валов В этом положении крепление распределительных валов.

Установка меток ГРМ на ВАЗ-2108, 2109 и 21099 необходима для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, возьмут ли двигатель вообще. Так как на эти автомобили устанавливается один и тот же двигатель 4-цилиндровый 8-цилиндровый клапанный, то на его примере и рассмотрим всю процедуру установки меток ГРМ.

Где находятся метки ГРМ на ВАЗ?

На 8-м клапане Мотор.ВАЗ с одним распредвалом, установить метки гораздо проще, чем на двухходовом. Разглядим все возможные методы Найдите крайнее положение распредвала и коленвала.

В распредвале, как правило, на шкиве есть метка, риск такой небольшой, а на ГБЦ есть выжимка, с которой эта метка должна совпадать, а точнее даже не выжиматься, и выступ на щитке , с левой стороны, если смотреть на двигатель и распредвал. Иногда этих меток не наблюдается, о том, как поступить в этом случае, рассказано ниже.

Коленчатый вал установлен по метке на маховике, на коробке передач, возле двигателя сверху имеется лючок, прикрытый резиновой заглушкой. Если снять заглушку, то мы увидим риски на маховике и торчащий из двигателя шток, который должен совпадать. Но тут может возникнуть проблема: дело в том, что если двигатель разобрали и маховик снимали, то маховик можно ставить любой стороной, то есть метка будет черт знает где, но не в ВМТ. На маховике нет ни направляющей, ни эксцентрика, какой стороной поставишь, тем он и станет, хоть на 180 градусов расширения.

В этом случае поиск двигателя возможен перед двигателем — по шкиву и ответному приливу по насосу двигателя на двигателе. Но она есть не на всех двигателях, часто эта этикетка отсутствует. Что делать в ситуациях, когда метки не обнаруживаются? Начинается самое интересное, на самом деле наклейки на этом двигателе не нужны, можно обойтись и без них.

Как установить метки ГРМ на ваз 2108, 2109, 2199, если меток нет?

Если ремень ГРМ еще не снят и нужно просто убедиться в правильности установки метки ГРМ, для начала выкрутите свечу зажигания, чтобы легче было крутить коленвал.Затем ставим машину на домкрат, поворачивая переднее колесо, включаем передачу и вращаем колесо, проще всего провернуть коленвал.
Заглянув в свечное отверстие, можно увидеть, в каком положении находится поршень, а если повернуть туда коленвал и медленно крутить коленвал, то можно легко поймать НМТ, глядя на смятение.

Когда НМТ определяется этим методом, снимаем клапанную крышку и смотрим как установлен распредвал, как он должен стоять внизу.

Если ремень ГРМ уже снят и необходимо выставить положение коленчатого и распределительного валов, его следует запустить, чтобы убедиться, что ни один из поршней не находится в верхней мертвой точке.Это необходимо для того, чтобы при проворачивании распредвала клапана не устремлялись в поршень и не сбивались.

Теперь приступайте к установке распредвала в нужное положение. Для этого нам нужно снять крышку клапана и посмотреть, в какую сторону смотрят кулачки. В данном случае нас интересуют не все кулачки, а только те, которые отвечают за первый цилиндр, так как мы будем ставить ВТМ первого цилиндра.

На самом деле у нас нет особой разницы, какой цилиндр поставит распредвал при отсутствии меток.Но если возьмете выставлять на первый цилиндр, то и поставим на него, тем более, что он ближайший.

Под клапанной крышкой мы увидим коленвал, а кулачков много (всего 8, по 2 кулачка на цилиндр). Первые два кулачка — это наш первый цилиндр. И нам нужно настроить вал таким образом, чтобы эти два кулачка одновременно давили на клапан. Это будет NTC, перекрывающие клапаны. При этом факелы четвертого цилиндра (два дальних кулачка) не будут нажимать на клапан, а смотреть вверх на букву V.Это НМТ. Прелесть в том, что сам распредвал правильно устанавливается в нужной точке под действием пружин клапанов и никуда не уходит. Теперь можно установить коленчатый вал.

Теперь надо установить поршень первого или четвертого цилиндра в НТТ, без разницы какой какой вид, они двигаются синхронно. Лучше посветить фонариком в свечное отверстие, там будет виден поршень. Когда поршень якобы доходит до верхней мертвой точки, нужно вставить в свечное отверстие что-то длинное, например, брань.Проворачивая на несколько градусов коленвал туда и сюда, можно поймать НТМ, краситель вылезет на максимальное значение. Все, метки установлены, можно одевать ремень ГРМ.

Ремень ГРМ надевается сначала на коленчатый вал, затем на распредвал, правой стороной тянет максимально вправо, а с левой стороны натягивает натяжной ролик.

когда менять чтобы не погнуть клапана

Замена ремня ГРМ Лада Веста СВ Кросс одна из важнейших процедур, которую можно отнести к регламентному обслуживанию автомобиля.Ремень ГРМ изготовлен из плотной износостойкой резины, армированной нейлоновыми нитями. Но каким бы прочным ни был ремень ГРМ, он все равно может порваться. При обрыве ремня ГРМ на Лада Веста Св кросс загибаются клапана. Ремонт после обрыва ремня ГРМ можно считать «капитальным», так как в большинстве случаев требуется установка новых клапанов и их направляющих, а также поршней. Даже при малейших повреждениях мотор придется разбирать и ремонтировать. И стоит эта процедура недешево.Поэтому, чтобы не летать в большом количестве, необходимо своевременно менять ремень ГРМ и ролики.

Достаточно просто вспомнить Lada Priora, у которой тоже был аналогичный интервал замены ремня ГРМ. Но у 90% всех выпущенных с завода Приор ремень доходил едва ли до 120 000 км. Я думаю, что вряд ли Веста что-то изменила в лучшую сторону. Поэтому ремень ГРМ лучше менять не на 180 тыс. км, а максимум на 70 тыс. км.

Сколько будет стоить замена ремня ГРМ на Лада Веста Кросс СВ?

Остальное можно сделать своими руками. Если делать работу по сервису, то за работу придется потратить не менее 1000 рублей. Сэкономим на работе и сделаем все сами. Итак, начнем.

Запчасть для замены ремня ГРМ Лада Веста СВ Кросс

1. Ремень ГРМ — LADA 8201069699. Этот оригинальный номер. По нему можно найти для заказа данную деталь через интернет-магазин, а также подобрать дубликаты.

Ремень ГРМ Веста имеет 132 зубца, ширину 27,4 мм и длину 1257 мм. Подходит для обоих.

3. Насос — LADA 211261307010. Это штатный насос ВАЗ. подходит на весту, х-рей, приору.

Замена ремня ГРМ Лада Веста СВ Кросс — ход работ

1. Первым делом нужно поставить автомобиль на ручной тормоз и подогнуть минусовую клемму аккумулятора.

3. Установите автомобиль на домкрат и снимите переднее правое колесо.
4. Затем демонтируйте передний правый подкрылок.
5. Снимите ремень генератора Лада Веста.

6. Ключом на 17″ поверните болт шкива коленчатого вала так, чтобы верхние метки распределительных валов совпали с канавками на пластиковом корпусе ГРМ.

7. Ключом на 17″ отверните болт шкива коленчатого вала. Снимаем с него шкив коленвала и ограничительную шайбу.
8. С помощью шестигранника 5″ поверните оставшуюся нижнюю часть крышки ремня ГРМ.Всего нужно открутить три болта — 3 вверху и 2 внизу.

9. Ключом на 15″ ослабьте болт крепления натяжного ролика.
10. Снимите ремень и полностью отключите оба ролика — натяжной и обводной.
11. Установите новые ролики на место старых. Обводной ролик можно подтянуть, натяжной ролик можно лишь слегка подтянуть.
12. Установите новый ремень вместо старого. Еще раз убеждаемся, что метки выставлены правильно.Новый ремень сначала надевается на распредвал, затем натягивается на шестерню коленвала натяжителем и надевается на дальний распредвал (выпускные клапана).
13. Съемником стопорных колец проворачиваем натяжной ролик до совмещения меток и натягиваем ролик ключом.

14. Делаем два оборота коленчатого вала, чтобы убедиться, что метки не сбились. Если все на месте, то собираем разобранные детали обратно. И проверяем работу двигателя.

Видео замены ГРМ Лада Веста СВ Кросс

Вот и все! Замену ремня ГРМ Лада Веста Кросс СВ можно считать завершенной.

Lada Vesta — компактный седан малого класса на грани B и C классов, начавший свою историю в 2015 году.

Можно отметить следующие особенности автомобиля:

Двигатель на 87-114 лошадиных сил(в зависимости от комплектации).
На автомобиль устанавливаются оба двигателя с ремнем ГРМ и цепью.

Одной из основных процедур технического обслуживания машины является замена ремня ГРМ, который является расходным материалом, который постепенно изнашивается. Если вовремя не произвести замену, ремень рано или поздно может порваться, что приводит к загибу клапанов. В этом случае придется проводить масштабный ремонт – устанавливать новые клапана, их направляющие и поршни. Этого длительного и затратного процесса можно избежать, если вовремя проверять механизм ГРМ и заменять его по мере необходимости.

Веста выпускается с четырьмя разными моторами, отличающимися объемом и мощностью:

ВАЗ-11189 том 1.6 литров крутящий момент 140 Н.м и мощность 64 кВт/87 л.с. с участием.
ВАЗ-21129 объемом 1,6 л крутящим моментом 148 Н.м и мощностью 78 кВт/106 л.с. с участием.
ВАЗ-21179 объемом 1,8 л крутящим моментом 170 Н.м и мощностью 90 кВт/122 л.с. с участием.
HR16DE объемом 1,6 л Крутящий момент 153 Н.м и мощностью 114 л. с участием.

Ременные двигатели

Разберем три версии Лады с двигателем Веста, оснащенные штатным ремнем ГРМ.

Двигатель является улучшенной модификацией двигателя 21127, в нем применено 16 клапанов.При обрыве ремня ГРМ на этом моторе загибаются клапана, так как канавок для них нет. Рекомендуемый срок замены ремня – 90 тыс. км.

Данная вариация является лидирующей среди комплектаций автомата с ремнем ГРМ. Двигатель объемом 1,8 литра имеет повышенную мощность и 16 клапанов. Он имеет специальный механизм регулировки фаз газораспределения, представляющий собой принудительное вращение распределительного вала в зависимости от работы двигателя. Но, к сожалению, обрыв ГРМ также приводит к загибу клапанов.

Цепной двигатель

Один из двигателей Весты имеет цепной привод ГРМ. Это двигатель Renault-Nissan h5M-HR16 DE объемом 1,6 л. Он также имеет автоматическую систему изменения фаз газораспределения. Основные проблемы – растяжение цепи и выход из строя натяжителей. Если проблем с натяжением нет, цепь менять не придется ни разу.

Алгоритм замены ремня ГРМ

Замена на 21129

Основные этапы замены:

Отсоедините аккумулятор.
Снять правое колесо, подкрылок, брызговик двигателя.
Ослабьте болт шкива привода вспомогательных агрегатов и снимите ремень привода вспомогательных агрегатов.
Снимите кожух двигателя и правую опору.
Снимите крышку ГРМ, отвернув пять болтов.
Снимите шкив привода вспомогательных агрегатов.
Снимите диск коленчатого вала и переднюю крышку ГРМ.
Проверить совмещение меток A, B, C, D. При необходимости провернуть коленчатый вал.Проверьте совмещение метки также на шкиве коленчатого вала.
Ослабьте промежуточный шкив и снимите ремень ГРМ, начиная со шкива распределительного вала.
Замените натяжной ролик, не затягивая полностью болт.
Установите новый ремень ГРМ, убедившись, что установочные метки совпадают. Выполните все действия в обратном порядке.
Натяните ремень, поворачивая ролик по часовой стрелке, пока выемка не совместится с прямоугольником.
Проверните коленчатый вал на 2 оборота.Если метки по-прежнему совпадают, регулировка выполнена правильно.

Замена для 21179

Ремень ГРМ на двигателе 21179 положено менять каждые 180 000 км, вместе с ремнем необходимо менять и помпу. Срок службы насоса считается одинаковым.

Самостоятельно привезти замену на двигателе затруднительно по нескольким причинам:

На этом моторе нет меток на шкивах.
Распредвал нужно фиксировать с помощью приспособления, которое также достаточно сложно установить.
Требуется разобрать большое количество деталей, чтобы добраться до газораспределительного механизма.

На распредвале имеются прорези, их правильное расположение вертикально, параллельно друг другу

Для фиксации коленчатого вала необходимо также использовать специальный инструмент, который закрепит шестерню через кронштейн коленчатого вала.

После блокировки коленчатого и распределительного валов можно как обычно заменить комплект ГРМ.

Замена для 11189

Замена ремня на двигателе 11189 самый простой из всех двигателей Лада Веста.

Отсоедините аккумулятор.
Снимите правое переднее колесо.
Проверьте выравнивание этикеток.
Снимите крышку ГРМ.
Снимите шкив ремня генератора и ослабьте натяжной ролик.
Снимите ремень ГРМ.
Установите новый натяжной ролик, не затягивая его полностью.
Установите новый ремень, начиная со шкива распределительного вала.
Установите необходимое натяжение, отрегулировав ролик.

Какой ремень купить

Одним из важных моментов при замене ремня ГРМ будет выбор нового.

На двигатель ВАЗ-11189 по стандарту ставится деталь под номером 21080100604082, стандартной ценой около 300 руб.Производится в Польше (компанией Gates). Наиболее популярным аналогом будет деталь VT25009 из Китая (фирмы ВКТ), цена которой колеблется в районе 250-300 рублей.

На моделях ВАЗ-21179 и 21129 заводским стандартом будет деталь с номером 8201069699, с логотипом Renault. Страна производитель — Польша (Ворота), цена в пределах 1100-1300 руб. Проверенных аналогов на весте без отрицательных отзывов будет три варианта:

CONTITECH CT 1179 — деталь немецкого производства, не уступающая по качеству оригиналу, и составляет 2.В 5 раз дешевле (760 руб.). Используется чаще, чем оригинал.
Ворота 5671 XS — Деталь польская , цена около 1250 руб. Проблемы в эксплуатации или как редкость, параметры полностью аналогичны оригинальной детали.
Bosch 1987949686 — версия из Германии, цена около 800-1000 рублей, известный мировой бренд. В основном используется в автомобилях Рено.
Интервал замены ремня

Чем грозит неправильная установка

Неправильная замена газораспределительного механизма на Лада Веста может привести к повреждению клапанов в случае обрыва.А также, это приводит к более быстрому износу всех деталей двигателя, связанных с системой ГРМ. В случае, если вы не уверены в своих силах, стоит обратиться к помощи мастера. Это будет стоить около 5-6 тысяч рублей.

Осенью 2015 года семейство легковых автомобилей ЛАД пополнилось топовой моделью – автомобилем Веста, выпускаемым в кузове «седан». Задавая вопрос «гнет ли клапана на Лада Веста», нужно четко представлять, о каком двигателе идет речь: о 1.6-литровый русский или Ниссан, а может про последнюю разработку ВАЗ с названием «21179».

Здесь рассматриваются варианты, которые относятся к автомобилям, которые выпускаются сейчас или те, которые начнут выпускаться в ближайшем будущем. Также для Весты был разработан 8-клапанный двигатель – он точно не гнет клапана и точно не будет устанавливаться на топовые седаны 2016 года.

Подробнее о двигателях, которыми оснащается линейка Lada Vesta, в материале: Какие двигатели устанавливаются на Lada Vesta: технические характеристики и их ресурс!

ДВС ВАЗ-21129, 106 «сил» (клапан гнет)

Немного истории.Мотор 21129 является доработанной версией другого двигателя, а именно 21127. Последний из них при обрыве ремня ГРМ успешно гнул свои клапана, хотя на поршнях были сделаны канавки (рис. 1). Дело в том, что глубина канавок была недостаточной: при выполнении определенных условий клапан «встречался» с поршнем со всеми вытекающими последствиями.

С переходом на новое поколение двигателей внутреннего сгорания, то есть на 21129, была доработана конструкция поршней.Но внешняя форма почти не изменилась, а насечки хоть и остались, но их глубина все же недостаточна.

Здесь рассматривался вопрос гнет ли клапана Лада Веста с двигателем «21129». И ответ был однозначным: да, угнетение.

Теоретически проблема с загибанием клапанов характерна для всех двигателей ВАЗ, оснащенных 4 клапанами на цилиндр. Каждый новый 16-клапанник «наследует» его. Исключение составляет один раритет — ДВС ВАЗ-2112, объем которого 1.6 литров. Там насечки были сделаны по полной (рис. 2).

122-сильный мотор «21179» (клапана гнет)

По своей конструкции двигатель внутреннего сгорания ВАЗ-21179 мало чем отличается от своих предшественников. Рабочий объем был увеличен до 1774 мл, что было достигнуто за счет изменения длины хода поршня: с 75,6 мм до 84,0 мм.

Сам поршень теперь прилегает к цилиндру лучше, чем в двигателях 21127 и 21129. Расстояние от поршневого пальца до днища поршня увеличилось на 1.от 3 мм до 26,7 мм. Но более глубоких канавок в днище не появилось. Механизм ГРМ по-прежнему приводит в движение ремень, и при его обрыве никто не отменял возможность загибать клапана.

Теперь мы знаем, гнут ли клапана на Лада Веста с двигателем 1,8 литра. Ответ будет таким же, как и для всех 16-клапанных двигателей внутреннего сгорания ВАЗ (за исключением 2112). Проблема с переходом на новое поколение осталась прежней. И возвращаться к «тяжелым» поршням на ВАЗе не собираются.

Привод ГРМ на двигателях 21179 комплектуется не одним, а двумя натяжными роликами. Что сделано для того, чтобы конструкция была менее подвержена растяжению ремня ГРМ.

Поршни, не гнутые клапана

Поршневые комплекты для некоторых «старых» 16-клапанных клапанов можно приобрести у сторонних производителей. Эти детали снабжены глубокими пазами. Дело в том, что поршень не достает до тарелок и не может погнуть клапана.

элемента ШПГ с разными двигателями (21127, 21129, 21179) совместимы. А вот поршни от «старых моторов» в двигатель Весты ставить не надо:

В ДВС 21129 после такого «тюнинга» возрастут потери на трение;
Если в ДВС 21179 установить поршни от 26-го или 27-го двигателя, то сразу изменится рабочий объем.

«29-й», как и «79-й» двигатель Лада Веста гнет клапана только с «вазовскими» поршнями.Но после установки «тюнинговой» детали прибавки мощности не ждите. А еще, применяя нестандартные элементы, можно сильно сократить ресурс (потерять гарантию, получить непредвиденные последствия).

Двигатель Nissan HR16DE (не гнет, есть цепь)

В большинстве комплектаций с МКПП седан Вест комплектуется двигателем Nissan. Этот двигатель планируется для установки на кузова: универсал, кросс и купе! Его имя HR16DE, а рабочий объем 1.6 литров. Давайте посмотрим, как выглядит головка поршня.

Здесь не предусмотрены «глубокие канавки». Теперь обратим внимание на то, как работает механизм синхронизации.

Зубчатого ремня здесь нет — его заменяет цепь. Трудно представить следующие две ситуации:

Цепь могла перескакивать через зубья одной или нескольких шестерен;
Один из элементов был поврежден так сильно, что разорвался.

Пока цепь остается целой, клапаны и поршни не могут встретиться друг с другом, что бы ни случилось с двигателем.Плохо только то, что цепь может заклинить.

Гнет ли клапана Лада Веста с ДВС Nissan? Ответ «нет» был бы неверным — не исключен разрыв цепи. Но на самом деле столкнуться с такой ситуацией будет практически невозможно. Давайте посмотрим, почему.

Четыре общеизвестных факта

Показатель ресурса цепи ГРМ всегда превышает ресурс двигателя. Это первый факт, но должно выполняться условие: замена масла должна быть своевременной. В общем цепь рвется постепенно, и это сопровождается симптомами:

Звуковые призвуки (чирикание) на холостом ходу;
В момент прохождения «проблемной зоны» может наблюдаться фазовый сдвиг.

Последний дефект выявляется с помощью компьютерной диагностики.

От появления любого симптома до полного разрыва цепи проходит определенное время. Да и вообще «неисправная схема» может работать долго. Это был еще один, четвертый факт.

Последствия обрыва ремня ГРМ, пример в видео

Примечательно, что специалисты ВАЗа, работая над новым седаном Lada Vesta, ставили перед собой цель обеспечить максимальную надежность и беспроблемность модели.Именно поэтому в линейку силовых агрегатов вошли моторы, знакомые по другим автомобилям Альянса. Конечно у них есть слабые места, но все «детские болезни» давно побеждены и по современным меркам эти моторы считаются очень надежными.

Какие двигатели устанавливаются на Лада Веста?

Для новинки припасли три силовых агрегата, два из которых отечественные, а один импортный:

ВАЗ 21116 — 1,6 л, 8 клапанов, 87 л. с участием.;
ВАЗ 21127 — 1.6 литров, 16 клапанов, 106 литров. с участием.;
Renault-Nissan HR16DE-h5M — 1,6 л, 16 клапанов, 114 л.с.

Проблемы с двигателем ВАЗ 21116

Это доработанный силовой агрегат типа ВАЗ 21114. Результатом доработок стала установка облегченной на 39% ШПГ от Federal Mogul. Двигатель хорош тем, что при обрыве ремня ГРМ клапана не гнет. Тем не менее при обнаружении признаков неисправности лучше не затягивать и сразу ехать на СТО.

Особенности конструкции двигателя

В работе данного силового агрегата есть ряд отличительных особенностей:

— необходимость периодической регулировки клапана;

— частая замена масляного фильтра;

— быстрый износ компонентов системы охлаждения;

— течь масла через некачественный сальник клапанной крышки;

— частые поломки кронштейнов на приемной выхлопной трубе — вместо латунных гаек используются стальные гайки.

Типичные неисправности

Трение и неравномерность работы — для поиска причины необходимо измерить компрессию в цилиндрах. Если в одном из них он заметно отличается, это значит, что клапан прогорел. При небольшой разнице в производительности истоки проблемы в прокладке, либо нужно просто отрегулировать клапан. Если с компрессией все в порядке, причину следует искать в модуле зажигания.

Плавающий об/мин. Обычно это проблема новых машин.Для ее устранения следует обратиться в сервисный центр, где ее ликвидируют по гарантии. В противном случае требуется осмотреть пылесос, датчик положения дроссельной заслонки и регулятор холостого хода.

Двигатель не прогревается до нужного уровня температуры — дело в термостате. Кроме того, даже новые компоненты часто выходят из строя. Следовательно, поломка может повториться вскоре после замены.

Шумы и стук в двигателе — обычно все дело в клапанах, которые нужно отрегулировать.Если же слышен глухой металлический гул, усиливающийся при нажатии на педаль акселератора, то застучали шатунные вкладыши или подшипники коленчатого вала. Эта проблема решается только в сервисе. Также возможен стук поршней в цилиндрах. Это тоже повод посетить дилера на СТО.

Проблемы с двигателем ВАЗ 21127

Двигатель ВАЗ 21127 представляет собой несколько доработанный и доработанный силовой агрегат автомобиля ВАЗ 21126.Отличия заключаются в установленной системе впуска в комплекте с резонансной камерой с возможностью регулировки ее объема за счет управляемых заслонок.

Вместо ДМРВ конструкторы установили ДАД+ДТВ, что устранило проблему с плавающими витками. Как и его предшественник, этот двигатель также гнет клапана при обрыве ремня ГРМ.

Особенности

Владельцам Lada Vesta необходимо учитывать возможные проблемы, а также знать варианты их решения:

Нестабильная работа и невозможность запуска — могут быть спровоцированы перебоями в работе ГРМ, проблемами с давлением топлива, подсосом воздуха, поломкой дроссельной заслонки, а также неисправностью некоторых датчиков.
Потеря мощности — причина в прогоревшей прокладке, в результате чего снижается компрессия в цилиндрах, а также износ комплектующих (прогар поршней, износ колец и цилиндров). Впрочем, владельцам новой Весты такие проблемы не грозят (по крайней мере, поначалу).
Загибание клапанов — эту проблему можно решить заменой штатных поршней на бесплунжерные.

Типичные неисправности

Они аналогичны тем, что характеризуют двигатель ВАЗ 21126.

Двигатель Веста ВАЗ 21127 может начать троить. В этом случае промывка форсунок будет не лишней. Если эта процедура не помогает, следует обратить внимание на катушки зажигания, свечи зажигания и измерить компрессию. Однако лучше всего сразу ехать на СТО.

Также возможна проблема прогрева до рабочей температуры. Обычно это происходит при неисправности термостата.

Шумы и стуки в моторе могут возникать из-за гидрокомпенсаторов, а также проблем с коренными и шатунными подшипниками или поршнями.Если в моторе Весты возникает вибрация, стоит осмотреть патрубки и высоковольтные провода.

Рено-Ниссан HR16DE-h5M

Производство этого силового агрегата начато в 2006 году. В целом двигатель, который до сих пор остается самым мощным в линейке Весты (отдача 1,8-литрового агрегата под вопросом), считается очень надежным и способным проехав около 250000 км до «столицы».

Ориентировался на АИ-95, но легко «переваривает» 92-й.Кроме того, в его системе ГРМ используется надежная цепь, так что владельцам Весты не стоит беспокоиться о ее преждевременном растяжении.

Типичные неисправности

Их немного:

Мотор Весты может заглохнуть — причина поломка реле блока зажигания. И Ниссан уже отозвал машины из-за этого. В этом случае вам придется покупать новое реле для Весты.

Свисток — характерен для многих двигателей Nissan.В этом случае у Весты может свистеть ремень генератора, который нужно будет подтянуть или заменить.

Вибрации — для устранения этого явления обычно достаточно поменять правую подушку двигателя.

Прогоревшее кольцо выхлопной трубы — машина начинает работать громче. Прокладку необходимо заменить.

Как видите, Lada Vesta будет комплектоваться проверенными силовыми агрегатами. Все их слабые места давно известны по опыту на других моделях. Однако самым беспроблемным обещает быть топовый 114-сильный HR16DE-h5M.

Замена ремня ГРМ автомобиля Лада Веста

Подготавливаем машину к работе. Устанавливаем автомобиль на подъемник или на смотровую яму. Отсоединяем минусовую клемму аккумулятора.

Снимите приводной ремень.

Останавливаем вращение маховика.

Головкой на 17 отвернуть болт 1, рисунок 1, крепления демпфера, снять шайбу 2 и демпфер 3 коленчатого вала.

Заворачиваем болт крепления заслонки на место.

Снимите устройство блокировки маховика (если применимо).

Устанавливаем траверсу 1, рис.2, на автомобиль для подвески двигателя, вставляем крюк 2 траверсы в проушину 3 правой проушины, и подвешиваем силовой агрегат с правой стороны.

Головкой TorxE12 отвернуть и снять два болта 1, рисунок 3, крепления силового агрегата к правой опоре 2 подушки двигателя.

Отмечаем маркером положение правой опоры.

Этой же головкой откручиваем два болта 3 крепления правой опоры подвески силового агрегата к кузову и снимаем правую опору.

Шестигранником на 5 отвернуть пять болтов с шайбами и снять верхнюю защитную крышку 1, рис. 4.

Откручиваем тем же ключом три болта и снимаем нижнюю крышку ГРМ.

Ключом на 17 провернуть коленчатый вал за болт крепления демпфера до совпадения метки на зубчатом шкиве коленчатого вала с меткой на корпусе масляного насоса. При этом метки шкивов распредвалов должны совпадать с метками на задней защитной крышке.

Ослабляем болт 1, рисунок 5, крепления автоматического натяжителя 2, отвернув его на 2 — 3 оборота, и снимаем распорную шайбу и ремень ГРМ 3 со шкива коленчатого вала (используем ключ на 17 и плоскую отвертку) .

Продолжение статьи на 2 стр..

Основной задачей ремня ГРМ (ремня ГРМ) является передача вращения коленчатого вала на распределительный вал, который прижимает кулачки к клапанам. Эта статья расскажет о том, когда и как нужно менять эту деталь на восьми- и шестнадцатиклапанных двигателях, устанавливаемых на автомобиль Лада-Веста.

Сколько пора менять ремень ГРМ на Лада-Веста

По регламенту ТО необходимо менять ремень ГРМ на «Лада-Веста» с двигателями 21129, 21179 (16 клапанов) при пробеге 180 тысяч километров.Проверять состояние – каждые 90 тысяч километров. У модификаций с 8-клапанным 11189 эти интервалы меньше – 70 и 15 тысяч километров соответственно.

Номера деталей

Так как на устанавливаемых моторах в днище поршня отсутствуют канавки под клапаны, позволяющие избежать их изгиба при обрыве ремня, то экономить на этом расходнике не приходится. Желательно установить оригинальный ремень или замену от Contitech и Gates.

Оригинал

В каталоге запчастей АВТОВАЗа необходимые запчасти обозначены следующими номерами:

2108-01006040-82 для двигателя 11189;
8201069699 для двигателей 21129 и 21179.

Минимальная цена на Exist.ru 360 и 2500 рублей соответственно.

Заменители

Необходимый инструмент для замены ремня ГРМ на Весте своими руками

Вам понадобится:

помощник;
;
;
сборная опора или заменитель;
торцевые головки: 10, 13, 15, 16, 17 мм, Torx E10, E12;
бит: Torx T20, T55;
;
плоскогубцы для стопорных колец;
набалдашник для головок и полая металлическая трубка подходящего диаметра, длиной 30-40 см;
шестигранник: 5 мм.

Замена ремня ГРМ на Весте с двигателем 11189 (1,6 л, 8 клапанов)

Процедура следующая:

Поставьте автомобиль на смотровую яму и поднимите рычаг стояночного тормоза. Ослабьте гайки на правом переднем колесе.
Снимите кожух двигателя.
Поддомкратьте машину, установите подставку и снимите домкрат.
Снимите колесо.
Снимите крышку ГРМ, отвернув 3 болта с головкой «на 10».
Ослабьте болт крепления генератора к кронштейну на блоке цилиндров, сдвиньте его в сторону блока и снимите ремень генератора.
Совместите метки на шкиве распределительного вала и головке блока цилиндров, повернув коленчатый вал по часовой стрелке головкой «на 17». Рекомендуется отвинтить заглушки для облегчения вращения.
Заблокируйте коленчатый вал, вставив отвертку в зубья маховика через отверстие стартера. Для снятия стартера нужно отсоединить силовой провод, открутив гайку с головкой «на 13» и открутить 3 болта крепления с головкой Torx E10.
Отвернуть болт коленчатого вала головкой «на 17» с удлинителем от полой трубки и снять шкив генератора и шайбу под ним.
Ослабьте гайку крепления натяжного ролика на пол-оборота головкой «на 15».
Снимите ремень.
Установите новую деталь, надев левую ножку на шкив водяного насоса и ролик, а затем на шкив распределительного вала.
Вставьте пассатижи в пазы на натяжном ролике и поверните его до совпадения 2-х прямоугольных меток и затяните гайку головкой «на 15».
Проверьте правильность установки, повернув коленчатый вал на 2 оборота. Если метки на шкивах и двигателе не совпадают, то переустановите ремень. В противном случае установите все снятые детали обратно.

Замена ремня ГРМ на Весте с двигателем 21129 (1,6 л, 16 клапанов)

Процедура следующая:
Выполните шаги 1–4 предыдущего метода.
Снять правую опору двигателя:
- Снять брызговик (защиту) двигателя, отвернув 13 винтов с головкой «на 10».
- Установите домкрат под масляный поддон и поднимите двигатель.
- Открутить головкой «на 16» 2 болта крепления опоры к кузову.
- Опустите правую сторону двигателя так, чтобы опора находилась ниже нижнего края лонжерона.
- Открутите 2 винта крепления опоры к двигателю с головкой Torx E12 и снимите ее.
Откручиваем 5 болтов с шестигранником от верхней крышки ГРМ и снимаем ее.
Открутите 10 винтов с помощью биты Torx T20 и с помощью отвертки снимите фиксаторы, крепящие правый подкрылок к кузову, и снимите его.
Снимите ремень вспомогательного оборудования:
- Закрепите заглушку на натяжном ролике с помощью плоской отвертки.
- Ослабьте гайку на ролике с головкой «на 13»
- Вставьте биту T55 в канавку ролика. Поверните деталь по часовой стрелке, чтобы снять натяжение и снять ремень.
Провернуть головку коленчатого вала «на 17» до совпадения меток на шкивах распределительных валов (выпуклые точки) с метками на крышке головки блока цилиндров (треугольные прорези в пластине).
Выполните шаги 8, 9 из предыдущего метода
Открутить 3 винта крепления нижней крышки ГРМ к блоку цилиндров с помощью шестигранника.
Выполните шаги 10, 11 предыдущего метода.
Наденьте правую ветвь новой детали поочередно на шкив коленвала, впускного распредвала (правый), выпускного (левый).
Удерживая правую ветвь натянутой, наденьте ремень на шкив водяного насоса и натяжной шкив.
Выполните шаги 13 и 14 предыдущего метода.

Замена ремня ГРМ на Весте с двигателем 21179 (1,8 л, 16 клапанов)

Процесс замены ремня привода газораспределительного механизма на этом моторе ничем не отличается от замены на двигателе 21129.

В заключении

Подводя итоги, можно сказать, что замена ремня ГРМ на Лада-Веста с 16-клапанными силовыми агрегатами – сложная процедура по сравнению с его заменой на 8-клапанном моторе. Если не хотите заморачиваться с этой работой , то лучше доверить его автомеханикам на СТО.Стоимость замены составит от 4000-5000 рублей.

Ремень ГРМ (ГРМ) приводит в движение распределительные валы и клапана в соответствии с положениями поршней. Если не следить за этим узлом, велика вероятность полного выхода из строя двигателя с последующим дорогостоящим ремонтом. Что может случиться?

Изношенный ремень может порваться, а изношенный натяжной ролик может привести к проскальзыванию ремня через зубья. Все это сбивает положение клапанов относительно поршней, что может привести к их «встрече», следствием которой обычно являются погнутые клапана и поломка распределительных валов на несколько частей.

Если вы не хотите таких последствий, то единственно правильным решением будет своевременная замена ремня ГРМ и ролика натяжителя. Для выполнения данной процедуры в автомобиле Лада Веста воспользуйтесь приведенной ниже инструкцией.

Снятие ремня ГРМ

Чтобы демонтировать ремень ГРМ, выполните следующие действия:

Снять клемму с аккумуляторной батареи
Поднять автомобиль на подъемнике
Снимите ремень привода вспомогательных агрегатов
Демонтировать демпфер коленвала, предварительно остановив вращение отверткой или специальным инструментом, затем затянуть болт коленвала

Открутить 2 болта крепления правой опоры к ДВС (Torx E12), предварительно подвесив двигатель на траверсе или другом приспособлении

Открутить оставшиеся 2 болта крепления опоры к кузову (головка на 16 мм) и демонтировать ее

Снимите кожух ремня ГРМ, отвернув 5 болтов (шестигранная головка 5 мм)

Вращая коленчатый вал, совместите метки распределительных валов на одном уровне с метками на задней крышке

Ослабьте болт натяжного ролика ключом на 17 мм

Демонтаж ремня ГРМ

Для удобства используйте специальный инструмент: фиксатор распредвала и стопор коленвала.

Спасибо за подписку!

Установка ремня ГРМ

Ремень ГРМ необходимо устанавливать при температуре двигателя от +15 до +35 С⁰. В противном случае велика вероятность неправильной регулировки механизма ГРМ, что может привести к нестабильной работе двигателя, снижению мощности и увеличению расхода. Итак, чтобы правильно установить ремень и отрегулировать механизм ГРМ, выполните следующие действия:

Совместите метку на шкиве коленчатого вала с меткой на масляном насосе

Совместите метки на шкивах распределительных валов с метками на крышке
Затянуть болт натяжного ролика моментом 5 Нм
Осторожно, не сбивая фаз газораспределения, наденьте ремень с верхних шкивов на нижние

Отрегулируйте натяжной ролик с помощью специального ключа

Затянуть болт натяжного ролика (головка 15 мм) моментом 33 Н·м
Убедитесь, что все метки на месте, и поверните шкив коленчатого вала на 2 оборота
Соберите все узлы в порядке, обратном снятию.

Когда менять ремень ГРМ

Сроки замены ремня ГРМ на Лада Веста, как и на других автомобилях, зависят от многих факторов. Производитель рекомендует выполнять эту процедуру каждые 90 000 км, однако, учитывая возможные последствия поломки, заменять его рекомендуется гораздо чаще. Особенно, если двигатель вашего автомобиля имеет значительный пробег. Любые разливы масла, брызги воды и грязь могут значительно сократить срок службы ремня ГРМ. Так сколько пробега до замены? — рекомендуем менять каждые 50 000 км.

Ответили на вопросы как заменить и через сколько менять ремень ГРМ на Весте. Если у вас остались вопросы по такой процедуре, как замена ремня ГРМ на Лада Веста, видео и фото в интернете помогут вам ответить на них. И помните очень важный момент- как можно чаще диагностируйте состояние ремня ГРМ, ведь обрыв ремня ГРМ может привести к немалым финансовым и временным затратам.

Замена ремня ГРМ ВАЗ 2110 16 клапанов.ВАЗ 2110: ремонт

Замена ремня ГРМ ВАЗ-2110, 16 клапанов или 8, производится по той же схеме. Разница лишь в том, что в первом случае два ролика и ремень немного длиннее. По сути двигатель может быть один и тот же, а количество клапанов на цилиндр разное. Что сказать, мотор восьмерки понравился автолюбителям и самому производителю. И хорошо оказалось, что его ставят и на десятки и на модели 2113-2115, и даже современные «Лада Гранта» сходят с конвейера именно с одним и тем же двигателем.Постоянство, несомненно, является признаком высокого мастерства. Но есть и преимущества – почти все элементы взаимозаменяемы.

Ремень ГРМ: характеристики

Водители «десяток» с 16-клапанными двигателями любят и «ненавидят» свои машины одновременно. Причина довольно проста — хоть и старая конструкция в целом, в ней достаточно мелочей, делающих ее уникальной и более современной. Да и любят некоторые 16-тиклапанные моторы при обрыве ремня портиться. Клапана просто гнутся, разрушая порой даже головку блока.Но это бывает, к счастью, не на всех моторах. Некоторые ставят поршни со специальными насечками – цикличностью. При этом замену ремня ГРМ ВАЗ-2110, 16 клапанов, если двигатель и поршни имеют насечки, можно проводить даже после обрыва. Никаких последствий для обрыва не будет.

Это своеобразная ниша для тарелок клапанов. При обрыве ремня все клапана падают. Поршни продолжают движение (представьте, если бы это происходило на скорости более 90 км/ч). Благодаря этим нишам не происходит неожиданной встречи клапана с поршнем, их оберегает судьба.А вот более современные, модернизированные двигатели не только не боятся обрыва, но еще и имеют относительно высокий ресурс. Что уж говорить, в автомобилях «Лада Приора» ремень шире более чем в два раза, а его ресурс (по заявлению производителя) около 200 тысяч километров.

Трудно заменить?

Если вы сталкивались с заменой ремня ГРМ на 8-миклапанном двигателе, то навыков у вас в этом деле нет. Так что вам все равно, какой мотор обслуживать. Да ремешок на 16-тиклапанной десятке длиннее а ролик аж на два! Ну и что? Не забываем, что ярлыки стали самыми за одно.А заблудиться в трех отметках очень сложно, а иногда и невозможно.

Конечно, замена ремня ГРМ, 16 клапанов на двигателе, требует особой аккуратности. Если распределительные валы вращаются непреднамеренно, клапаны не смогут своевременно открываться и закрываться. Следовательно, будет нарушение всех тактов мотора. Но если обратить внимание на 8-миклапанные моторы, то и в них будут аналогичные изменения. Сильно не переживайте, заменить можно, тем более, что это десятка, которая очень проста в устройстве.

Что еще поменять с ремешком?

Как уже было сказано, необходима замена роликов. В приводе их два — один служит для натяжения ремня, а другой для его удержания и предотвращения соскальзывания со шкивов. Первый (натяжной) расположен на оси в виде эксцентрика. При вращении внешней части она смещается, тем самым натягивая ремень. И первый, и второй, ролик ремня ГРМ, надо менять. Как и в случае с заклиниванием, происходит чрезмерный износ ремня или его экстремальный обрыв.Иногда даже замена ремня ГРМ ВАЗ-2110, 16 клапанов, если его мотор, не поможет, так как вполне можно задавить ГБЦ.

А теперь стоит обратить внимание на ресурс ремня. Если машине нет пяти лет (что актуально только для аналогов «десятки» под маркой Богдан), то замена ремня производится каждые 55-60 тыс. км. Но если машина старше пяти лет, частоту лучше снизить на 15-20 тысяч километров. Большой износ всех систем и узлов автомобиля дает о себе знать, из-за этого сокращается ресурс такого «нежного» ремня.А вот помпа имеет ресурс около 90 тысяч. Можно сделать вывод, что каждая вторая замена ГРМ требует новой помпы. И еще нужно обратить внимание на антифриз — в нем много присадок, которые после 80-100 тысяч пробега испаряются.

Подготовка к замене

На ВАЗ-2110 ремонт следует проводить с правой стороны машины. А чтобы добраться до шкива коленвала нужно снять колесо. Но сначала из-под капота снимаем ремень генератора и защитный кожух, закрывающий отсек газораспределения.Они вам пока не нужны. Затем поднимите правую сторону и снимите колесо. Посмотрите на шкив и задайтесь вопросом, как удержать его от вращения? Вам не нужно ничего закладывать! Так как такая процедура делается на карбюраторных моторах, то с инжекторным она не пройдет. Шкив привода генератора имеет зубья, необходимые для работы датчика положения коленчатого вала. И если нарушить целостность этого шкива, двигатель не сможет нормально работать.

Как удержать коленчатый вал от проворачивания?

А вот поменять ремень ГРМ без помощников очень сложно.Чтобы коленвал не проворачивался, можно использовать два метода. Первый, самый безопасный и гуманный, это то, что в салоне сидит один человек. Он должен изо всех сил нажать на педаль тормоза. При этом необходимо включить пятую скорость. Только в этом случае коленчатый вал можно удержать от проворачивания. Второй способ тоже требует помощника, нужно установить плоскую отвертку в смотровое окошко картера сцепления. И так, чтобы он упирался в пространство между зубьями венца маховика.Само собой, отвертка должна быть массивной, маленькие для этой цели не подходят. Вот и все, когда болт на коленвале закручен, а шкив генератора снят, можно демонтировать старый ремень ГРМ, ролики, установить новые. Другими словами, замена ремня ГРМ ВАЗ-2110, 16 клапанов или 8, производится по однотипной схеме, общие требования те же.

Установка наклеек

Не думайте, что можно просто снять и поставить ремень.В любом случае необходимо проверить совпадение меток на всех шкивах. Во-первых, перед установкой нового ремня правильно поставьте оба распредвала, по меткам, которые есть на их поверхности. Во-вторых, проверните коленчатый вал до совпадения меток на шкиве со стороны масляного насоса. В-третьих, для более точной регулировки выполните установку коленчатого вала так, чтобы метка, которая есть на маховике, находилась перед картером сцепления. Только после этого необходимо надеть ремень и натянуть его. После установки провернуть коленвал на 360 градусов и проверить, все ли метки совпадают? Вот так легко на ВАЗ-2110 ремонт происходит.И неважно, сколько клапанов в моторе.

Установка ремня ГРМ на 16 клапанный двигатель

Устройство своими руками 16 клапанный двигатель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

16 клапанный двигатель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Для оценки состояния ремня поддеваем отверткой заглушку передней крышки ремня ГРМ ВАЗ 2112…

…и снимаем.

Снимите ремень генератора.

Головкой «на 10» открутить шесть болтов крепления передней крышки…

… и удалите его (B).

Снимите правое колесо и пластиковый щит моторного отсека.

Повернуть головку «на 17» коленчатого вала по часовой стрелке за болт крепления шкива привода генератора…

… до совмещения меток на зубчатых шкивах распредвалов ВАЗ 2110 с метками на заднем ремне ГРМ обложка. При этом риска на маховике двигателя должна стоять напротив прорези крышки картера сцепления (см. Замена ремня ГРМ на двигателях ВАЗ-2110, 2111).

Вставив отвертку через отверстие в картере сцепления между зубьями маховика с целью его фиксации, откручиваем болт крепления шкива привода генератора ВАЗ 2112.

Снимите шкив привода генератора.

Ключом на 17 ослабьте гайку натяжителя ремня.

Поворачивая ролик, ослабляем натяжение ремня и снимаем его заднюю ветвь со шкива выпускной шестерни распределительного вала, промежуточного шкива и шкива насоса охлаждающей жидкости.

Снимаем ремень с зубчатых шкивов коленчатого и выпускного распредвалов и опорный ролик.

Устанавливаем ремень ВАЗ 2110 в обратном порядке.
Убеждаемся, что установочные метки коленчатого и распределительного валов ВАЗ 2112 совпали.
Надеваем зубчатый ремень на шкив коленвала.
Поворачивая натяжной ролик, натягиваем ремень и фиксируем ролик.
Провернув коленчатый вал по направлению вращения на два оборота, проверяем совмещение установочных меток.
Проверяем натяжение зубчатого ремня в средней части ветви между шкивами распредвалов.
Прогиб ремня должен составлять 5,4 ± 0,2 мм при нагрузке 100 Н (10 кгс).

Схема привода распределительного вала

1 – зубчатый шкив коленчатого вала
2 – зубчатый ремень
3 – шкив насоса охлаждающей жидкости
4 – натяжной ролик
5 – шкив выпускного распределительного вала
6 – задняя защитная крышка зубчатого ремня
7 – шкив впускного распредвала
8 – кольцо датчика фаз
9 – опорный ролик
A – метка ВМТ на зубчатом шкиве коленчатого вала
B – установочная метка на крышке масляного насоса
C и F — установочные метки на задней защитной крышке зубчатого ремня ваз 2111
D — установочные метки на шкиве выпускного распредвала
E — установочные метки на шкиве впускного распредвала

Дорогие друзья, сегодня мы расскажем вам основы установки меток ГРМ на примере 16 клапанного двигателя ВАЗ.Ни для кого не секрет, что правильно выставленные метки ГРМ являются залогом правильной работы двигателя. Если метки установлены неправильно, то нормальная работа двигателя исключена. Также важно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда мы должны иметь дело со сроками процедуры маркировки? Когда по регламенту нам нужно заменить ремень ГРМ на очередном ТО, кстати, ролики тоже обязательно меняются вместе с ремнем в этом случае. Так же, если помпа у нас «накрылась», ремень ГРМ придется снять, так как именно он приводит в движение нашу «водяную помпу».Ну а если (худший вариант) — порвался наш ремень. Вот если двигатель «вставной», то это огромная неприятность, поршни встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метки ГРМ и где они применяются. Первое это метки на шкивах распредвалов, как на впускном, так и на выпускном:

Они должны совпадать с меткой на коленвале, и вот уже несколько методик расчета этой метки.Довольно сложно, снимаем шкив ремня генератора (он не дает увидеть метку) и смотрим совпадение меток.

При таком совпадении метки на поршнях находятся в ВМТ (ВМТ)

И, наконец, третий вариант установки положения коленчатого вала — это метки на маховике, их видно, если снять резиновую заглушку на редукторе:

Вот такие варианты сравнения меток ГРМ мы предлагаем вам на примере 1.5 двигателей 16V устанавливались на ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111. Если у вас остались вопросы по меткам ГРМ именно на вашем двигателе, задавайте их на нашем форуме, в соответствующем разделе.

Проверяйте состояние ремня ГРМ каждые 10 — 15 тысяч пробега. Внимательно осмотрите его на наличие трещин.
Следите за натяжением ремня. Обрыв ремня ведет к дорогостоящему ремонту — цена вопроса от замены клапанов до капитального ремонта двигателя. Ремень рекомендуется менять каждые 50-60 тысяч километров.
Для ВАЗ 2110 предусмотрено 8 16-клапанных двигателей. Ремень ГРМ ВАЗ 2110 (8 клапанов) заменить проще, но это не значит, что ремень ГРМ ВАЗ 2110 (16 клапанов) нельзя заменить самостоятельно.
В наших инструкциях показаны оба варианта.

Рассмотрим замену ремня ГРМ ваз 2110 (8 клапанов без ГУР)

Начинаем замену

Начинаем с откручивания двух болтов передней защиты.

Затем открутите гайку в центре.

Снимаем правое колесо и защиту за ним. Проворачиваем шкив генератора головкой на 19, вращаем по часовой стрелке.

Закручиваем шкив до совпадения меток на крышке и на шкиве.

Снимите заглушку с верхней части редуктора.

В отверстии проверяем совпадение меток.

Блокируем вращение маховика, вставив отвертку в отверстие.

Затем снимаем сам шкив генератора с головкой на 19.

Вытяните шкив и отложите его в сторону.

Ключом на 17 ослабьте гайку шкива натяжителя.

Вынимаем старый ремень ГРМ.

Откручиваем ролик — натяжитель и меняем на новый.

Не забудьте установить под ролик специальную шайбу.

Теперь новый ремень Надеваем ремень ГРМ и при помощи ролика натягиваем его.

Проверьте расположение этикеток. Все должно оставаться на месте. Приступаем к сборке в обратном порядке.

Проверьте натяжение, открутив ремень. Следим за тем, чтобы он не был перетянут.

Замена ремня ГРМ ВАЗ 2110 (8 клапанная система ГРМ) завершена. Запустите двигатель и дайте ему поработать. Внимательно осмотрите ремень ГРМ.
Если все в порядке, наденьте защиту. Вся процедура заняла около 30 минут.

Замена ремня ГРМ ВАЗ 2110 (16 клапанов)

Не все знают, как заменить ремень ГРМ своими руками.На 16-клапаннике они меняются иначе.
Снимите кожух ремня ГРМ.

Снимаем «фишку» с датчика коленвала, откручиваем болт и снимаем датчик.

Отсутствие одного зуба на шкиве позволяет датчику коленвала определять верхнюю мертвую точку (ВМТ). Он также служит для блокировки коленчатого вала при откручивании и затягивании болта крепления шкива.

Совмещаем шкив с отверстием под датчик коленвала. Вставьте трубку в отверстие датчика.правильный размер. Можно использовать другой подходящий предмет – шестигранник как на фото. Блокируем шкив, откручиваем и снимаем.

Ослабить натяжение ремня ГРМ, отвернув гайку натяжителя, и снять ремень.

Вставляем новый ремень (либо прокрутив ключом правый распредвал, либо сняв натяжной ролик, как вам удобнее).

Прикручиваем болт, которым крепится шкив и совмещаем метки шестерни ременного привода ГРМ.Если на корпусе масляного насоса нет метки, ставим по меткам на маховике, затем сами делаем метку зубилом на масляном насосе, для удобства.

Совмещаем метки на шкивах распредвалов, проверяем совпадение меток шестерни ременного привода (они тоже должны совпадать).

Натягиваем ремень роликом — натяжителем, с помощью специального ключа. При отсутствии ключа затягиваем с помощью двух гвоздей и вставленной между ними отвертки (монтировки).
Или вилкой, полностью удалив два средних зубца, а два крайних укоротив пополам и согнув. Не забудьте затянуть гайку натяжителя.

Проверьте натяжение пальцем.

Проворачиваем коленвал на два полных оборота и еще раз проверяем все метки, если они совпадают, прикручиваем шкив на место. Если нет, повторите шаги 6-9.
Возвращаем все на место, не забыв про датчик коленвала, и можем запускать двигатель.

Вот мы и завершили замену ремня ГРМ ВАЗ 2110 (16 клапанная система ГРМ). Как видите, это немного дольше, но ненамного сложнее.
Также можно найти обучающее видео, набрав в поиске:
ВАЗ 2110 16 клапанов замена ремня ГРМ
ВАЗ 2110 8 клапанов замена ремня ГРМ

В зависимости от того, что вам нужно.

Замена ремня генератора ВАЗ 2110 (8 клапанов без ГУР)

Совет:
Если вы слышите свист из-под капота автомобиля при начале движения, этот свист издает ремень генератора, при слабом натяжении.Его необходимо подтянуть, если это невозможно, заменить.
Если лампочки на панели приборов ВАЗ 2110 меняют яркость при нажатии на педаль газа, необходимо натянуть ремень генератора.

Проверка натяжения ремня генератора

Чтобы проверить натяжение ремня генератора, нажмите на ремень большим пальцем. При прогибе более 10–15 мм необходимо подтянуть ремень, либо заменить его, если дальнейшее натяжение невозможно.
Замена ремня ГРМ ВАЗ 2110 (8 клапанный двигатель без ГУР) очень проста, следуйте нашей инструкции:

Ключом на 13 ослабьте гайку, крепящую генератор к монтажной плите.

Ключом на 10 открутить регулировочный болт, тем самым ослабив натяжение ремня.

Переместив генератор к блоку двигателя, снимите ремень.

Затем ставим новый ремень и затягиваем его регулировочной гайкой.

Замена ремня генератора ВАЗ 2110 (8 клапанов с ГУР)

Снимаем бачок для жидкости ГУР (ГУР — ГУР).
Как и в предыдущем варианте, ключом на 13 откручиваем гайку крепления генератора.

Внимание! На ВАЗ 2110 с ГУР нет регулировочного болта. Его функцию выполняет натяжной ролик.

Ослабьте шкив натяжителя и снимите ремень генератора со шкивов. Для этого придется снять двигатель с опоры.
Откручиваем крепление подушки и поднимаем двигатель на домкрате.Через образовавшуюся щель вынимаем ремень. Сборка
осуществляется в обратном порядке.
Необходимо зажать натяжной ролик в крайнем положении, надеть ремень на все шкивы и только потом на натяжной ролик. Вам придется приложить немного усилий.
Когда ремень надет на все ролики и шкивы, производится натяжение. Ручкой молотка вытягиваем натяжной ролик в нужное положение и фиксируем его.

Замена ремня генератора ВАЗ 2110 (16 клапанов с ГУР)

Там, где на автомобиле без ГУР стоит генератор, на автомобиле с ГУР стоит насос ГУР.А сам генератор расположен выше.
Ремень привода генератора проходит через: шкив коленчатого вала, промежуточный шкив, вал генератора, вал насоса ГУР и обратно к шкиву коленчатого вала.
Таким образом, процедура замены усложняется тем, что ремень вращается вокруг левой опоры двигателя.
Для замены ремня необходимо открутить опору, поднять двигатель домкратом и только потом снять ремень.

Отвинтить левую опору двигателя, затем освободить натяжитель ремня генератора.

Опорный болт не падает вниз, так как упирается в шкив ГУР.

Откручиваем шкив трещоткой и отверткой.

Поднимаем мотор бутылочным домкратом не снимая защиту картера. Заводим домкрат через маслосливное отверстие в защите. Чтобы не повредить край картера домкратом, подставляем деревяшку.

Чтобы поднять двигатель домкратом, снимите защиту с картера.Перед тем, как снять ремень генератора, снимите гайку с опоры двигателя.

Теперь вытягиваем ремень через опору.

Совет:
перед покупкой ремня генератора на ВАЗ 2110 убедитесь, что он имеет 6 ручейков и длину 1115 мм, если вы не нашли такого, то можете приобрести его аналог, ремень генератора на автомобиль Лада Приора с кондиционером, каталожный номер: 2110-1041020.

Установите ремень генератора в обратном порядке.

На рисунке ниже представлена схема привода распредвала ВАЗ 2110 и метки ВМТ для правильной установки ремня ГРМ:

Устройство механизма газораспределения ВАЗ 2110: 1 – зубчатый шкив коленчатого вала; 2 — зубчатый ремень; 3 – шкив насоса охлаждающей жидкости; 4 — натяжной ролик; 5 – шкив выпускного распределительного вала; 6 – задний защитный чехол зубчатого ремня; 7 – шкив впускного распределительного вала; 8 — кольцо датчика фаз; 9 — опорный ролик; А — метка ВМТ на зубчатом шкиве коленчатого вала; Б — установочная метка на крышке масляного насоса; C и F — установочные метки на заднем защитном кожухе зубчатого ремня; D — установочная метка на шкиве выпускного распределительного вала; E — установочная метка на шкиве впускного распределительного вала.

ВАЗ 2110 проверка и замена ремня ГРМ

Для оценки состояния ремня ГРМ ВАЗ 2110 подденьте отверткой заглушку передней крышки ремня ГРМ и снимите ее

Головкой на 10 отвернуть шесть болтов крепления передней крышки ремня и снять ее, затем снять правое колесо и пластиковый щиток моторного отсека

Головкой на 17 проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до совмещения меток на зубчатых шкивах распредвалов с метками на задней крышке ремня ГРМ ваз 2110.При этом риск на маховике двигателя должен стоять напротив прорези крышки картера сцепления. Вставив отвертку через отверстие в картере сцепления между зубьями маховика для его фиксации, отверните болт крепления шкива привода генератора

Снять шкив привода генератора и ключом на 17 ослабить гайку натяжителя ремня ВАЗ 2110

Поворотом ролика ослабляем натяжение ремня и снимаем его заднюю ветвь с зубчатого шкива выпускного распредвала, натяжного ролика и шкива насоса охлаждающей жидкости, затем снимаем ремень с зубчатых шкивов коленвала и выпускных распредвалов и опорного ролика .Установка ремня ГРМ ВАЗ 2110 осуществляется в порядке, обратном его снятию. Следим за совмещением установочных меток коленчатого и распределительного валов. Надеваем зубчатый ремень на шкив коленвала. Поворачивая натяжной ролик, натягиваем ремень и фиксируем ролик. Провернув коленчатый вал по направлению вращения на два оборота, проверяем совмещение установочных меток. Проверяем натяжение зубчатого ремня в средней части ветви между шкивами распредвалов.Прогиб ремня должен составлять 5,4 ± 0,2 мм при нагрузке 100 Н (10 кгс). На этом замена ремня ГРМ ВАЗ 2110 завершена.

Автомобиль ВАЗ 2110 пользуется большим спросом у отечественных покупателей. Это достаточно надежный, в меру мощный продукт концерна АвтоВАЗ.

Причины обрыва ремня

Одной из самых частых проблем модели является выход из строя ремня ГРМ. Причины могут быть разные:

Простой износ, вызванный длительной эксплуатацией автомобиля;
Регулярные повышенные нагрузки, при которых двигатель должен работать в интенсивном режиме;
Механические повреждения в результате неправильной эксплуатации или полученные при ремонте других узлов;
Производственный брак.

Независимо от причины проблемы, ее необходимо устранить.

Со временем растягивается настолько, что происходит скачок зубьев шестерни на 1-2 звена. Таким образом, нарушается фаза газораспределения, возникают перебои в работе двигателя. Но это лучший сценарий. похожая ситуация. Хуже всего, когда порвется ремешок и погнутся створки.

Помощь в выборе ремня ГРМ и роликов

Качество роликов и ремней, выбранных для замены, зависит от надежности, экономичности и долговечности двигателя.

Исследования показывают, что стоимость ремня от 450 рублей, а ролики обойдутся вам минимум в 600 рублей.

При покупке запчастей ориентируйтесь на мнения владельцев автомобиля ВАЗ 2110. Есть много форумов. Также проконсультируйтесь со специалистами на СТО. Они смогут дать профессиональный совет или даже заказать для вас качественные комплектующие.

Опросы среди владельцев творения АвтоВАЗа, а именно ВАЗ 2110, показали, что наибольшей популярностью пользуются ремни продукции следующих фирм:

ворота;
Бош;
Крафт;
силовая рукоятка;
Дайко;
Контитех.

Что касается роликов, то здесь лучше обратить внимание на такие марки:

ворота;
силовая рукоятка;
Дайко;
Марел.

Конечно, выбор сугубо индивидуален и зависит от финансовых возможностей и имеющегося ассортимента конкретного магазина. Но если нужных элементов нет в наличии в вашем городе, их всегда можно заказать через интернет. В наши дни это не проблема.

Ваша первоочередная задача как автовладельца заключается в периодическом визуальном осмотре агрегата.
Помимо замены элемента необходимо заодно заменить натяжные ролики.
ВАЗ 2110 выпускается с 8 и 16 клапанами. Это также зависит от процесса замены. Так, в 8-клапанном установлен один натяжной ролик, а в 16-клапанном опорно-натяжной ролик.

Замена ремня ГРМ на десятках не представляет сложности. Нет необходимости обращаться к специалистам. Вы вполне можете сделать это самостоятельно.

Набор инструментов

Для выполнения работ по замене ремня ГРМ вам потребуется:

Набор ключей — накидной и рожковый;
;
Набор отверток;
Специальный ключ, которым вытягивается ролик или простые плоскогубцы с изогнутыми кольцами;
автомобильный домкрат;
Ветошь, защитные перчатки.

Многие игнорируют совет носить перчатки. Особенно летом, когда жарко. Но они там, чтобы защитить вас от травм.

Смотровая яма не нужна. Вам потребуется снять правое колесо, чтобы снять ремень ГРМ, если ваша десятка оборудована гидроусилителем руля. Так что без домкрата не обойтись.

Проверка состояния ремня

Для начала запомните, что проверять состояние ремня нужно раз в год, или каждые 10-15 тысяч километров пробега.Замена осуществляется через каждые 50 тысяч километров.

Чтобы проверить состояние элемента, сделайте следующее:

Снять заглушку с защитной передней крышки ГРМ;
Снимите ремень генератора, чтобы он вам не мешал;
Открутить шесть болтов, что позволит снять крышку;
Откройте ремень и осмотрите его.

Если вы заметили один из следующих моментов, обязательно приступайте к замене ремня:

Элемент имеет выпуклости или разрезы;
На нем появились оборванные нити, следы расслоения;
Образовались потертости, трещины или складки;
Утечка масла.

Замена ремня

О замене ремня ГРМ необходимо рассказать отдельно, в зависимости от того, сколько клапанов у вашего ВАЗ 2110 – 8 или 16. Самостоятельный ремонт узла на 8-клапанном двигателе считается проще, хотя с 16-клапанным серьезных проблем возникнуть не должно.

8-клапанный

Последовательность работы будет следующая:

Отсоедините аккумулятор, удалив отрицательный провод;
Снимите болты с кожуха ремня;
Снимите эту защитную крышку;
Демонтировать переднее колесо со стороны пассажира, заодно сняв брызговики и защиту моторного отсека;
Поверните шкив генератора по часовой стрелке, чтобы метки на крышке и шкиве совпали;
Снимите защитную заглушку с редуктора и в образовавшемся отверстии проверьте, насколько совпадают контрольные метки;
С помощью металлической отвертки или другого предмета нужно заблокировать маховик;
После этого можно открутить и снять шкив генератора;
Сделайте несколько оборотов, чтобы ослабить гайку, удерживающую натяжитель ремня;
Снимите старый ремень.Он вам больше не понадобится, так что смело отправляйте его на свалку;
Пространство необходимо очистить, обезжирить. Для этого отлично подойдет уайт-спирит;
После стирки все просушить сухой и чистой тряпкой;
Установите новый ролик, следуя стрелкам направления. Если они отсутствуют, то учитывайте надпись. Он должен располагаться слева направо, то есть вы могли без проблем его прочитать;
Чтобы натянуть ремень, переместите ролик против часовой стрелки;
Проверить, насколько правильно совпадают все метки и степень натяжения ремня;
Степень сжатия следует проверять на холодном двигателе и при температуре воздуха в пределах 15-30 градусов Цельсия;
Включите двигатель и при работающем агрегате проверьте, все ли вы правильно установили;
Если звук нормальный, то установка правильная;
Соберите снятые элементы в обратном порядке.

16-клапанный

На ВАЗ 2110 устанавливаются два типа двигателей — с 8 и 16 клапанами. При этом замена 16-клапанника считается более сложной. Опытные мастера уверяют, что для качественной замены ремня ГРМ достаточно приложить немного больше усилий и внимания.

Следовательно, в этом случае работу необходимо производить следующим образом.

Снимите шесть гаек, удерживающих защитную крышку. Снимите защитную крышку.
Освободите датчик коленвала.
Найдите участок шкива, на котором нет зубца. Он будет служить ориентиром для нахождения верхней мертвой точки.
Установите поршень от первого цилиндра так, чтобы он находился в верхней мертвой точке.
Совместите шкив и датчик коленвала, заблокируйте шкив, открутите и снимите его.
Далее ослабляем гайку, которая находится на ролике натяжителя.
Снимите старый ремень и снимите ролик натяжителя.
Освободившееся место очистить от грязи, масла, протереть сухой тряпкой.
Установите новый ремень, закрепите шкив болтами. Одновременно рекомендуется заменить сам ролик.
Убедитесь, что метки ремня и привода совпадают, точно так же, как и метки зубчатого колеса.
Натяните ремень с помощью натяжного ролика.
Проверьте эластичность после растяжения.
Сделайте два полных оборота коленчатого вала, чтобы проверить качество сборки.
Убедитесь, что метки совпадают, после чего шкив можно устанавливать на место.
Включите двигатель, проверьте установку, затем установите защитный кожух обратно.

Видео по замене ремня ГРМ на ВАЗ 2110

Как видите, выполнить полную замену ремня ГРМ на автомобиле ВАЗ 2110 можно без посторонней помощи. Конечно, если у вас нет опыта, нет времени или желания заниматься ремонтом самостоятельно, обращайтесь в проверенные СТО. Заменят быстро и качественно, но за их услуги придется платить.
