Ремонт КПП ВАЗ Нива Шевроле

В каждом автомобиле есть свое слабое техническое звено. У многих моделей отечественных машин таковым выступает КПП, ВАЗ Нива к ним не относится. Коробка этого авто достаточно надежна и износоустойчива. Но, как любой технический узел, от поломок не застрахована. КПП Нива может дать сбой по одной из 3 причин.

• Устройство имеет заводской брак. В этом случае на автомобиле Нива 2121 КПП просто заменяется новой.
• Повреждения обусловлены пользовательским фактором (плохим уходом). Для выявления неисправностей проводится диагностика. Чаще для восстановления работоспособности узла бывает достаточно просто залить масло, КПП Нива снова работает как часы.
• Устройство изношено или механически повреждено. В этом случае оценивается целесообразность ремонта и выполняется таковой либо производится замена КПП на Ниве.

Ремонтопригодными являются коробки всех моделей.

Для качественного восстановления работоспособности узла важно правильно определить тип неисправности. Для этого достаточно прислушаться к работе авто.

Ремонт КПП Нива, Шевроле Нива — 2000 р.
Обмен КПП Нива, Шевроле Нива с установкой — 6000 р.

Когда требуется ремонт коробки?

КПП Нива 21213, любой другой модели бьет при переключении передачи? Удары свидетельствуют об износе «вертолета» и соединения вторичного вала. Отказ КПП Нива 21214, другой модели в выключении передачи – симптом неисправности синхронизатора. Если при прогреве, движении слышен шум, стук, скрежет двигателя, стоит проверить осевые, первичный вал и мелкие расходники (подшипники, шестеренки). Тугое переключение передач в КПП Шеви Нива и коробке других моделей авто свидетельствует о деформации рычага, вилки. Также этот симптом характерен для неисправности синхронизатора, износа шестерней, гнезд штоков.

Для качественной диагностики КПП Нива Шевроле рекомендуется обратиться в сервис.

Рациональна ли экономия?

Ремонт КПП Шевроле Нива может потребовать немалых затрат. Их размер зависит от сложности повреждений. Если ремонт КПП Нива 21213, любой другой выливается в половину стоимости новой коробки или большую сумму, возникает вопрос о целесообразности его осуществления. Каждый решает сам, останавливаться на этом варианте либо искать альтернативный.
Ваш выбор – ремонт КПП Нива? В этом случае приготовьтесь к ожиданию. Специалисты сервиса осуществят снятие КПП Нива, ее переборку, замену запчастей, соберут узел, отрегулируют его, поставят на место, протестируют авто. Все это требует времени. Конечно,

снять КПП на Ниве и перебрать можно самостоятельно. Но непрофессионалу вряд ли удастся осуществить ремонт качественно, быстро и недорого.

Замена коробки вместо ремонта

Не хотите возиться с ремонтом? Избежать лишних затрат средств, времени позволит замена КПП Нива Шевроле. При этом вовсе не обязательно приобретать новый дорогой механический узел. Отличный вариант – б/у КПП Нива Шевроле, купить таковую можно на разборе. Поставщика рекомендуется выбирать надежного, с чистой репутацией. Это послужит гарантией качества приобретаемых запчастей.
Купить КПП на Ниву на разборе можно быстро, недорого. Узлы предлагаются исправные, с невыработанным ресурсом. На б/у КПП Нива цена устанавливается согласно состоянию и модели узла. Подобрать оригинальный или допустимый помогут специалисты разбора.

Б/у запчасти пригодятся не только для ремонта механизмов и узлов. Хотите поставить

КПП 5 на Ниву вместо классической «четверки»? Подберите таковую на разборе, сэкономите средства и получите качественный товар. В каталоге не нашлось нужного узла? Оставьте заявку с текстом «куплю КПП Нива Шевроле». Запчасть нужного типа, модели специалисты сервиса подберут под заказ.

Chevrolet Niva | Снятие и установка коробки передач

Вам потребуются: ключи «на 10», «на 13», «на 17», «на 19», большая отвертка с плоским лезвием.

Установите автомобиль на подъемник или осмотровую канаву. Поднимите капот и зафиксируйте его в этом положении. Перед снятием коробки передач отсоедините провод от клеммы «минус» аккумуляторной батареи, слейте масло из коробки передач (см. «Замена масла в коробке передач») и снимите стартер (см. «Снятие и установка стартера»).

1. Отсоедините трос привода сцепления от вилки выключения сцепления и выньте его из кронштейна на коробке (см.

«Замена троса привода выключения сцепления»).

2. Отогните пластмассовый фиксатор и отсоедините колодку жгута проводов от датчика скорости.	3. Ключом «на 10» выверните три болта крепления передней крышки картера сцепления…

4. …и снимите крышку.

5. Установите под двигатель надежную опору или вывесите его с помощью грузоподъемного механизма.

6. Снимите заднюю опору силового агрегата (см. «Замена опор силового агрегата»).

7. Отжав пластмассовый фиксатор, отсоедините колодку жгута проводов от выключателя света заднего хода.	8. Ключом «на 10» выверните болт, фиксирующий корпус шарнира привода переключения передач на штоке выбора передач…

9. …и отсоедините от штока тягу выбора передач вместе с шарниром.	10. Ключом «на 17» выверните два болта крепления кронштейна реактивной тяги.

11. Снимите приводы колес (см. «Снятие и установка приводов передних колес»). Правый привод можно не снимать полностью. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову.

Предупреждения Отсоединяйте правый привод только после снятия передней крышки картера сцепления (см. пп. 3 и 4), иначе можно прогнуть крышку монтажной лопаткой, и маховик будет за нее задевать. Не отсоединяйте одновременно оба привода, так как в этом случае в дифференциале могут сместиться шестерни полуосей, тогда установить приводы без разборки коробки передач будет невозможно. При необходимости отсоединения обоих приводов после отсоединения одного из них вставьте на его место технологическую заглушку или старый корпус внутреннего шарнира и привяжите проволокой к коробке передач заглушку или корпус, чтобы они не выпали при снятии коробки. После этого отсоедините второй привод

12. Установите надежную опору под коробку передач.	13. Ключом «на 19» выверните два болта верхнего крепления коробки передач к двигателю. Болт 1 (передний по направлению движения автомобиля) – короткий, болт 2 – длинный.

14. Ключом «на 19» отверните гайку правого нижнего крепления коробки передач к двигателю (со стороны двигателя).	15. Ключом «на 19» выверните болт левого нижнего крепления коробки передач к двигателю.

16.

Сдвиньте коробку передач максимально назад (первичный вал должен выйти из сцепления). Придерживая коробку передач, уберите опору и выньте коробку из-под автомобиля.

Предупреждение Не опирайте первичный вал коробки передач на лепестки нажимной пружины сцепления, чтобы не повредить их.

17. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.

Полезные советы Перед установкой коробки передач рекомендуем смазать шлицы первичного вала и наружную поверхность направляющей втулки подшипника выключения сцепления тонким слоем консистентной смазки. Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления (см . «Снятие и установка сцепления»)

18. При необходимости восстановите начальную установку троса привода выключения сцепления (см. «Замена троса привода выключения сцепления») и отрегулируйте привод управления коробкой передач (см. «Регулировка привода управления коробкой передач»).

19. Залейте масло в коробку передач (см. «Замена масла в коробке передач»).

Замена сцепления на ниве без помощника, в одно лицо. |

Замена сцепления на ниве

Сразу после нового года, 7 января я наконец-то поменял сцепление на ниве, заодно сменил главный и рабочий цилиндры сцепления. Замена сцепления на ниве и на моноприводе совершенно разные по трудоемкости задачи. Я свое сцепление менял два дня, правда попутно сделав еще много чего. Крайне желательно позвать друга на помощь. Мне удалось все сделать одному, но в следующий раз постараюсь делать это с помощником.

Итак, начинаем наш нелегкий путь. Замена сцепления на ниве в полтора раза более заморочистое занятие, чем на обычном кредито-переднем приводе. У Нивы есть еще раздаточная коробка и два карданных передачи, все это прикручено между собой и к КПП. На фото видно, что передний кардан уже снят.

Живописный вид на раздатку, далее РК. В принципе до конца откручивать задний кардан смысла нет. Просто открутить от флянца РК и отложить в сторону. Как на фотографии.

Помниться в том году немного писал про промежуточный вал. Он стал причиной схода с трофи-рейда на первомайке. На фотографии новый промвал для 21213 — шрусовый, одна часть его по сути стандартная «граната». Крестовинный старого образца в магазинах не найти, что печально. Есть на разборах и вроде слышал, что делают неоригинал. Сходу не купил, ездить было надо, взял опять стандартный. Его особенность, что при повреждении обездвиживается автомобиль. На крестовинном старом промежуточном вале, по рассказам людей можно как-то медленно доехать до места ремонта.

Для того, чтобы снять РК, необходимо сверху освободить рычяги блокировки и пониженной передачи. Для этого снимается весь кожух МКПП. Кожух на больших саморезах, под крестовую отвертку. Под кожухом, прямо из салона видим бублик промвала.

Дальше спускаемся под машину и откручиваем опоры раздатки. Но перед этим шилом, ножницами, чем-то острым обводим положение опор относительно дна. На фото видно след вокруг шпилек — это вот он и есть — метки. Нужно, чтобы поставить раздатку в такое же положение, когда будем ставить ее назад. Трещеткой на 13 с длинной головкой откручиваем гайки со шпилек, 4 штуки по две на каждую опору. Дальше потребуется помощник или собственная дурь. Хватаем раздатку и аккуратно, чтобы не повредить шпильки снимаем ее. Одна из самых противных проблем у старых нив — как раз шпильки раздатки. Если она отломиться, сгниет, у нее слижет резьбу — раздатку закрепить нормально будет затруднительно. Пойдут — шумы и вибрации. Поменять шпильку можно высверлив ее из салона. Мне так и пришлось сделать, но вставленный болт теперь надо откручивать удерживая его и в салоне и под низом машины. Ну да — надо приварить, согласен. Весной доделаю.

Далее будем снимать коробку передач. На фото на нас смотрит флянец вала кпп, к которому прикручивается промежуточный вал между РК и КПП. Сам процесс снятия я не заснял, так как снимал один и пачкал руки, фотографировать было неудобно. Колокол КПП прикручен к блоку двигателя четырьмя болтами. Вроде на 17 или на 19 — не помню, да и не особо важно. Главное, что нужны головки с удлинителями, так просто до них не добраться. Первый раз кажется сложно, но на самом деле надо просто трещетку с хорошим удлинителем.

А это снятая раздатка, уложена по ближе к заднему мосту, чтобы не мешалась

Сняв КПП примеряю на нее подшибник.

Диск сцепления из родного комплекта. Конечно правильнее поставить сцепление от Шеви Нивы. Родное сцепление 21213 это мутант из запчастей классики и восьмерки. Сцепление от 2123 имеет неоспоримые преимущества — вдвое-втрое долговечнее, мягкое, диск больше в диаметре и площадью. Но и цена в два раза дороже.

А это новая корзинка

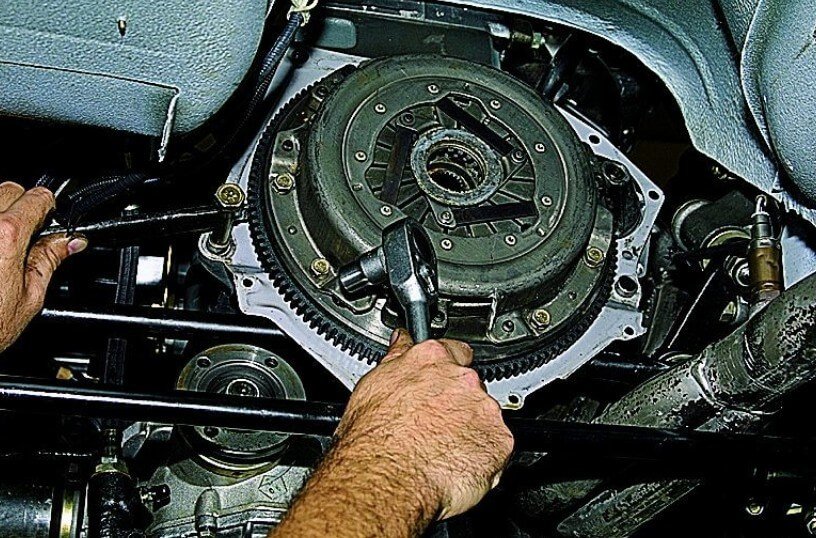

Пришла пора установить все на маховик. На фото все уже прикручено. Тем, кто самостоятельно меняет сцепление первый раз необходимо знать, что для центровки диска и корзинки необходимо использовать первичный вал кпп. Его можно взять из коробки передач, разобрав ее и отпилив болгаркой. Конец первичного вала торчит из колокола, куда надевается подшибник. Без этой приспособы прикрутить симметрично диск сцепления внутри корзинки сложно. Но можно, используя подходящий по диаметру металлический прут или что-то такое. Криво установленное сцепление не даст вам прикрутить коробку к двигателю. Кривовато установленное заставит материться самыми грязными фразами в процессе стыковки кпп к движку :). Поэтому первичный вал для центровке крайне желателен

Кстати, все же у меня то пованивало, то глючило сцепление вовсе не из-за усталости диска сцепления. Я достал его, а он гад живехонький! Еще бы походил. Подшибник шелестел, но тоже бы проездил. Мог я просто ГЦС и РЦС обновить, систему прокачать, и проходило бы оно до лета, а там уже полная замена, всего что напрашивалось.

Вернемся к КПП. Почистил вилку с колоколом от грязи, поставил новый выжимной подшибник. Далее установка в обратном порядке. Самое трудное в одно лицо состыковать коробку с движком. Тут несколько советов — как можно точнее прикрутить сцепление. Воткнув первичный вал в центр маховика, зафиксируйте хвост коробки, подложите брус какой-то. Далее с помощью такой то матери немного покачивая кпп из стороны в сторону пропихиваем ее ближе к двигателю. Как только болты, крепящие кпп к движку начинают чуть-чуть достовать — победа близка. Притягиваем КПП к движку, с помощью болтов. Тут надо следить за перекосом. Когда один болт чуть прикрутиться к блоку, надо шатая коробку выставить ее как можно ровнее, и попробовать наживить болт крепления по диагонали. На практике конечно не все так гладко, но поставить можно. Я на ниве вообще первый раз в жизни сцепление менял, и ничего, вроде получилось.

замена рабочего цилиндра сцепления нива

Главный и рабочий цилиндр сцепления тоже могут стать причиной больших неприятностей. У меня потекший рцс давал эффект залипания сцепления. Иногда не получалось выключить передачу, иногда включить. Снимаем передний кардан, у нас он уже снят. Видно флянец переднего редуктора, т.е. если бы кардан был на месте, открутить рцс было бы нереально. Болты 13, две штуки. Желательно сфотографировать само крепление, как оно стояло. А то потом (через шесть часов) я его и в руках кручу и вспомнить не могу, как оно стояло.

Цилиндр весь в соплях, видно, что сдох. Код для покупки нового 2101-1602515

Все, цилиндр снят, новый стаится в обратном порядке. Но я сначала еще и главный поменял, он идет выше по шлангу.

Протягиваем тросик сцепления

На Ниву стараюсь покупать все заводское, от лада-имидж в сине-белых коробках. Новые рабочий и главные цилиндры.

замена главного цилиндра сцепления нива

Итак главный цилиндр сцепления классики. Код запчасти — 2101-1602615

Открутить цилиндр элементарно — отворачиваем справа и слева и готово. Хотя бывает проблемка со снятием — закисает штуцер на первом патрубке.

Вот теперь ГЦС на месте. Теперь надо прокачать систему, закачав новую тормозную жидкость. Качать лучше с напарником естественно. На этом замена сцепления на ниве завершено, можете расходиться 🙂

Внезапно уместилась длинная АКБ

Маленькая приятность — длинная АКБ, которую покупал на форд, уместилась на штатное место. Просто радость какая-то, хотел поболгарить, а там номерной элемент. У нивы вин рядом с аккумулятором.

Коробка передач Нива Шевроле

На автомобиль Нива Шевроле устанавливают пятиступенчатую коробку переключения передач, имеющую трехвальную схему.

Коробка передач Шеви Нива: 1 – первичный вал; 2 – муфта выключения сцепления; 3 – передняя крышка с направляющей втулкой; 4 – сальник первичного вала; 5 – картер сцепления; 6 – сапун; 7 – картер коробки передач; 8 – шестерня постоянного зацепления первичного вала; 9 – игольчатый подшипник вторичного вала; 10 – лоток для сбора и стока масла; 11 – синхронизатор III и IV передач; 12 – шестерня III передачи; 13 – шестерня II передачи; 14 – вторичный вал; 15 – синхронизатор I и II передач; 16 – шестерня I передачи; 17 – втулка шестерни I передачи; 18 – промежуточный подшипник вторичного вала; 19 – стопорная пластина промежуточного подшипника; 20 – шестерня заднего хода; 21 – гайка крепления механизма выбора передач; 22 – синхронизатор V передачи; 23 – механизм выбора передач; 24 – шестерня V передачи; 25 – кронштейн крепления опорной пластины; 26 – маслоотражательная шайба; 27 – фланец эластичной муфты карданной передачи; 28 – гайка; 29 – уплотнитель центрирующего кольца; 30 – центрирующее кольцо; 31 – сальник вторичного вала; 32 – задний подшипник вторичного вала; 33 – распорная втулка; 34 – болт блока шестерен; 35 – подшипник блока шестерен; 36 – задняя крышка коробки передач; 37 – блок шестерен V передачи и заднего хода; 38 – задний подшипник промежуточного вала; 39 – шестерня I передачи промежуточного вала; 40 – пробка сливного отверстия; 41 – шестерня II передачи промежуточного вала; 42 – шестерня III передачи промежуточного вала; 43 – нижняя крышка коробки передач; 44 – промежуточный вал; 45 – шестерня постоянного зацепления промежуточного вала; 46 – передний подшипник промежуточного вала; 47 – зажимная шайба подшипника промежуточного вала; 48 – болт зажимной шайбы; 49 – задний подшипник первичного вала.

Привод управления механизмом переключения передач Нива Шевроле: 1 – гайка крепления опорной пластины; 2 – тяга привода управления коробкой передач; 3 – прокладка крышки люка; 4 – крышка люка рычага переключения передач; 5 – рукоятка рычага переключения передач; 6 – рычаг переключения передач; 7 – чехол рычага переключения передач; 8 – уплотнительный чехол; 9 – винт крепления крышки люка; 10 – задняя опора; 11 – корпус рычага переключения передач; 12 – нижний корпус рычага переключения передач; 13 – гайки крепления задней опоры; 14 – шайба задней опоры; 15 – гайка; 16 – кольцо распорное; 17 – стопорное кольцо; 18 – корпус шаровой опоры; 19 – пружина рычага переключения передач; 20 – ползун шаровой опоры; 21 – гайки крепления корпуса шаровой опоры; 22 – защитный чехол; 23 – наконечник тяги; 24 – пластина опорная; 25 – коробка передач.

Замена масла в коробке передач Шеви Нива

Согласно сервисной книжке масло в коробке Нива Шевроле нужно зменять через 45 тыс. км пробега, а сливать старое трансмиссионное масло рекомендуется в течение 15 мин после поездки, пока оно не остыло и сравнительно жидкое. Для смены масла в КПП потребуется: ключ на 17, шестигранник на 12 и емкость для слива масла.

Подставьте емкость под отверстие для слива масла из картера коробки передач

Для облегчения слива выверните маслозаливную пробку и сливную пробку и слейте масло. Очистите сливную пробку от загрязнений и металлических частиц и заверните ее на место. При сильно загрязненном слитом масле или наличии механических примесей в нем промойте коробку передач Шеви Нива: залейте в картер 0,9 л промывочного масла и установите пробку маслозаливного отверстия на место; вывесите одно или оба задних колеса, включите I передачу и пустите двигатель на 2-3 мин; слейте промывочное масло; протрите пробку маслосливного отверстия и установите ее на место.

Заправьте с помощью шприца (или показанного на фото приспособления) картер коробки передач свежим маслом. Заливайте масло до уровня маслоналивного отверстия 1,6 л. Установите пробку маслоналивного отверстия КПП Шива Шевроле на место. Замена масла в трансмиссии завершена.

Замена сальника вторичного вала Нива Шевроле

Постоянное снижение уровня масла в картере коробки передач Шеви Нива может быть вызвано потерей герметичности уплотнения вторичного вала коробки передач. Для замены сальника вторичного вала потребуется ключ на 30, отвертка, оправка и молоток.

Для замены сальника вторичного вала снимите промежуточный вал трансмиссии

Снимите уплотнитель центрирующего кольца и отверните гайку крепления фланца эластичной муфты. Снимите центрирующее кольцо

Снимите стопорную шайбу и фланец

Поддевая отверткой, извлеките сальник из задней крышки коробки передач, нанесите герметик на новый сальник

Запрессуйте сальник в заднюю крышку КПП Шеви Нива через подходящую оправку. Установите все снятые детали и промежуточный вал в порядке, обратном снятию.  Проверьте уровень масла в коробке передач и при необходимости долейте.

Снятие и установка коробки переключения передач Нива Шевроле

Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля: повышенный (по сравнению с привычным) шум; затрудненное переключение передач; самопроизвольное выключение или нечеткое включение передач; утечка масла через уплотнения и прокладки. Кроме того, коробку передач необходимо снимать для замены сцепления Шеви Нива, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя Нивы.

Для снятия КПП потребуется: ключи на 10 и 13, шестигранник на 12, отвертка и пассатижи.

Установите автомобиль на смотровую канаву или подъемник. Отсоедините «минусовый» провод от аккумуляторной батареи. Слейте масло из коробки передач и снимите передний карданный вал далее снимите промежуточный вал

Отсоедините провода от выключателя фонарей заднего хода

Изнутри салона подденьте отверткой и сдвиньте вверх чехол рычага переключения передач

Отверните рукоятку с рычага и снимите ее вместе с чехлом

Отверните гайку крепления опорной пластины механизма переключения передач Нива Шевроле и снимите заднюю опору силового агрегата

Отверните гайку стяжного болта хомута крепления тяги механизма переключения передач

Выверните три болта крепления кронштейна опорной пластины и снимите привод механизма переключения передач

Выверните болты крепления щитка картера сцепления

Выверните два болта крепления рабочего цилиндра сцепления к картеру сцепления и снимите цилиндр, не отсоединяя его от шланга (цилиндр остается висеть на шланге)

Выверните три болта крепления стартера (третий болт на фотографии не виден).  Снимите стабилизатор поперечной устойчивости
передней подвески и приемную трубу выхлопной системы

Выверните четыре болта крепления картера сцепления к двигателю

Снимите коробку передач в сборе с картером сцепления. Установка коробки переключения передач на Нива Шевроле выполняется в последовательности обратной снятию.

Разборка коробки переключения передач Нива Шевроле

Разборка и ремонт коробки передач Шеви Нива требуются при следующих неисправностях.

Повышенный шум в коробке передач: износ подшипников; износ зубьев шестерен и синхронизаторов; осевое перемещение валов.

Затрудненное переключение передач Нива Шевроле: износ сферического шарнира рычага переключения передач, отсутствие смазки в узле; деформация рычага переключения передач; заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей; загрязнение шлицев скользящей муфты и ступицы; деформация вилок переключения передач.

Самопроизвольное выключение или нечеткое включение передач:  износ лунок под шарики на штоках, поломка пружин фиксаторов; износ блокирующего кольца синхронизатора; поломка пружины синхронизатора; износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.

Пониженный уровень или утечка масла Шеви Нива: износ сальников первичного и вторичного валов; ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок; ослабление крепления картера сцепления к картеру коробки передач.

Для того чтобы разобрать КПП Нива Шевроле потребуется инструмент: отвертки (две), сменные головки на 13, на 17, удлинитель, вороток, ключи на 10, на 13 (два), на 17, на 19, на 30, ударная отвертка, съемник стопорных колец, молоток, универсальные съемники.

Отверните три гайки крепления корпуса механизма выбора передач и снимите механизм, снимите уплотнитель центрирующего кольца. Удерживая от проворачивания фланец эластичной муфты, отверните гайку крепления фланца. Отворачивая гайку, вы одновременно спрессуете с вторичного вала центрирующее кольцо.

Снимите стопорную шайбу и фланец эластичной муфты КПП Нива

Отверните две гайки крепления кронштейна приемной трубы и снимите кронштейн

Отверните десять гаек крепления нижней крышки к картеру, подденьте отверткой и снимите крышку и расположенную под ней прокладку

Отверните гайку крепления задней крышки, расположенную с внутренней стороны картера

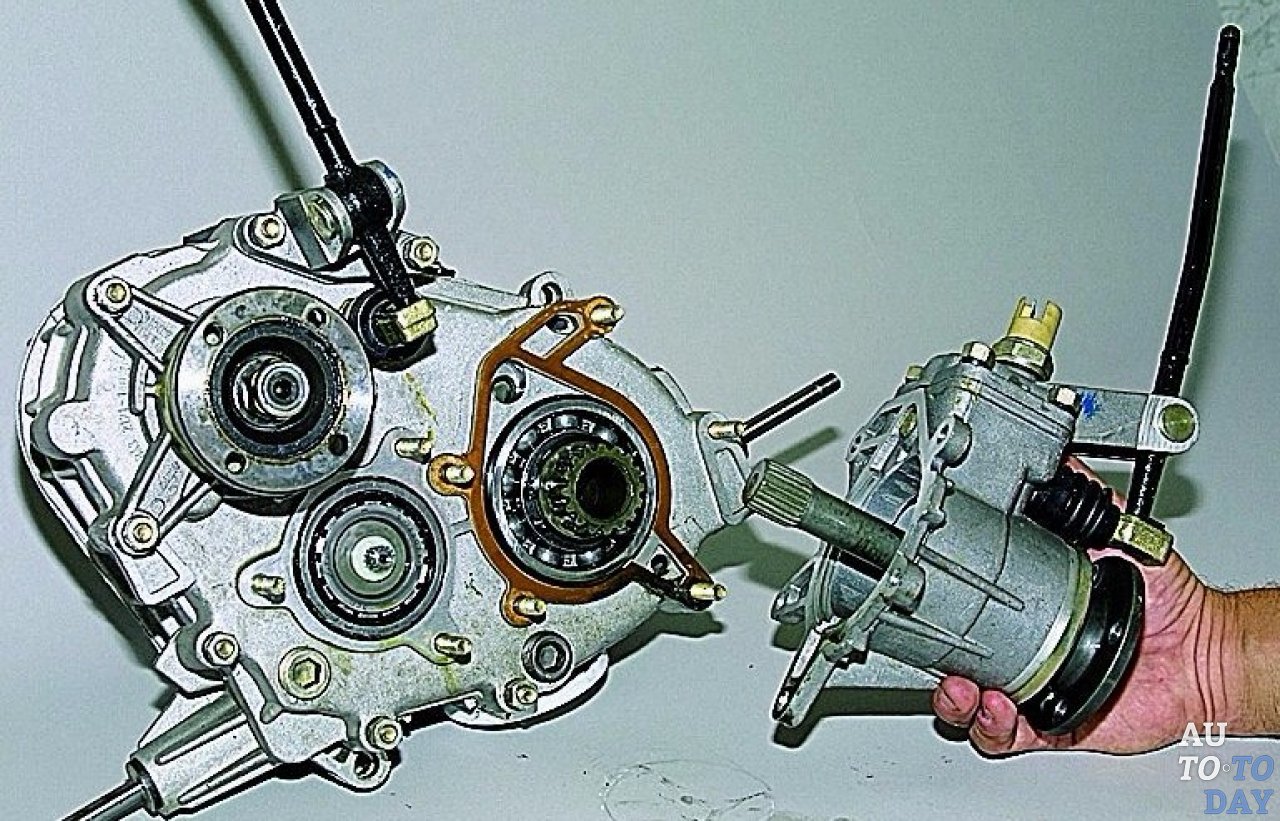

Отверните снаружи пять гаек крепления задней крышки и сдвиньте заднюю крышку со шпилек картера коробки передач

Отведя заднюю крышку назад и поворачивая примерно на 30° по часовой стрелке, снимите ее

Снимите внутреннее кольцо подшипника вторичного вала, дистанционную втулку и маслоотражательную шайбу

Снимите выжимной подшипник Нива Шеврол выключения сцепления. Снимите чехол вилки выключения сцепления с картера, аккуратно поддевая чехол отверткой, и снимите вилку с чехлом, повернув ее на 90°

Отверните семь гаек крепления картера сцепления, снимите пружинные шайбы

Снимите картер (колокол) сцепления, отсоединив его от коробки передач

Снимите прокладку и пружинную шайбу

Выверните два болта крепления крышки фиксаторов, снимите крышку с болтами и прокладку крышки

Извлеките пружины фиксаторов и перевернув коробку передач, выньте шарики фиксаторов

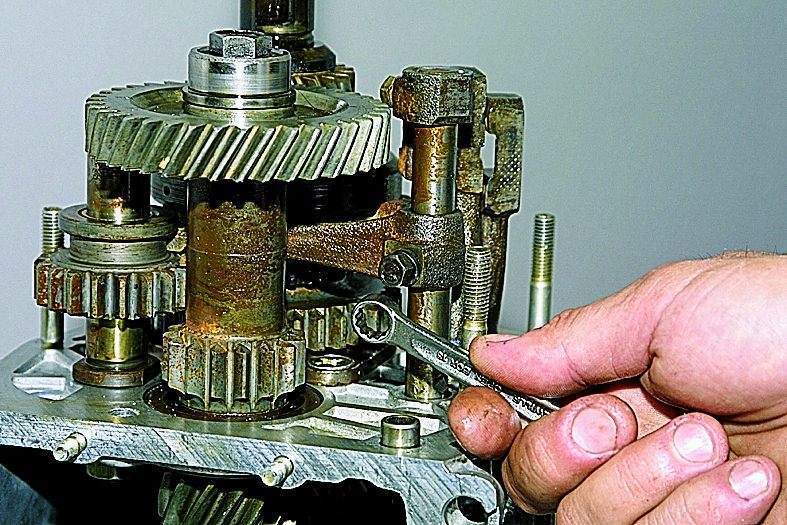

Выверните болт крепления блока шестерен V передачи, предварительно включив две передачи, чтобы зафиксировать валы от проворачивания

Выверните болт крепления вилки включения пятой передачи и передачи заднего хода Нива Шевроле

Потяните на себя шток включения пятой передачи и передачи заднего хода и выньте его из картера и вилки выключения

Снимите блок шестерен пятой передачи и заднего хода, вилку включения пятой передачи Шеви Нива и заднего хода, с вторичного вала втулку шестерни пятой передачи

Шестерню, зубчатый венец, блокирующее кольцо и муфту синхронизатора пятой передачи, ступицу муфты синхронизатора пятой передачи, промежуточную шестерню заднего хода

Шестерню заднего хода с вторичного вала

Выпрессуйте задний подшипник промежуточного вала легкими ударами по наружному кольцу

Снимите дистанционную втулку с вторичного вала, наружное кольцо заднего подшипника с роликами и внутреннее кольцо заднего подшипника

Разожмите стопорное кольцо переднего подшипника промежуточного вала и снимите его

Выверните болт крепления переднего подшипника промежуточного вала, включив одновременно две передачи (первую и четвертую)

Снимите болт с пружинной и зажимной шайбами

Установите отвертку между наружным кольцом подшипника и шестерней вала и, действуя как рычагом, выпрессуйте наружное кольцо подшипника с шариками и передним внутренним кольцом

Спрессуйте заднее внутреннее кольцо подшипника, аккуратно действуя отверткой как рычагом

Выньте промежуточный вал из картера

Переверните коробку передач и выньте блокировочный сухарь штока включения третьей и четвертой передач

Выдвиньте шток включения третьей и четвертойпередач так, чтобы можно было вынуть (отверткой) из него промежуточный блокировочный сухарь.  Снимите промежуточный блокировочный сухарь

Снимите шток включения третьей и четвертой передач и вилку включения третьей и четвертой передач

Выверните болт крепления вилки включения  передач Нива Шевроле

Выньте шток включения первой и второй передач из картера

Переверните коробку передач и выньте блокировочный сухарь штока включения первой и второй передач

Снимите вилку включения I и II передач, первичный вал в сборе и игольчатый подшипник

Ослабьте затяжку трех винтов крепления стопорной пластины промежуточного подшипника вторичного вала и оси промежуточной шестерни заднего хода ударной отверткой

Выверните винты

Разверните стопорную пластину так, чтобы вывести ее из паза оси промежуточной шестерни заднего хода

Снимите ось промежуточной шестерни заднего хода

Снимите стопорную пластину

Разожмите стопорное кольцо промежуточного подшипника вторичного вала и снимите его

Выньте шпонку из паза вторичного вала

Снимите промежуточный подшипник с вторичного вала КПП Нива Шевроле, действуя отверткой как рычагом

Подайте вторичный вал назад и выньте его из картера передним концом вверх

Выпрессуйте задний подшипник вторичного вала из задней крышки коробки передач легкими ударами молотка по наружному кольцу подшипника

Извлеките сальник заднего подшипника вторичного вала из задней крышки коробки передач

Установите блок шестерен пятой передачи и заднего хода в тиски и спрессуйте подшипник c помощью большой отвертки, прилагая усилие к его внутреннему кольцу.

Разборка и сборка первичного вала Нива Шевроле КПП

Для разборки первичного вала коробки переключения передач Шеви Нива потребуется инструмент: съемник стопорных колец, отвертка и молоток.

Первичный вал в сборе Нива (стрелкой указано место закрепления в тисках при разборке): 1 — первичный вал; 2 — стопорное кольцо; 3 — подшипник; 4 — блокирующее кольцо синхронизатора; 5 — стопорное кольцо; 6 — игольчатый подшипник переднего конца вторичного вала.

Установите вал в тиски и снимите стопорное кольцо, придерживая блокирующее кольцо синхронизатора

Снимите блокирующее кольцо синхронизатора

Снимите пружину синхронизатора

Измените положение вала в тисках, оперев его на наружное кольцо подшипника, и, не зажимая, снимите наружное стопорное кольцо

Снимите стопорное кольцо с вала и пружинную шайбу

Изменив положение вала в тисках и спрессовав подшипник вниз, снимите подшипник с первичного вала Нива Шевроле. Сборка первичного вала КПП выполняется в последовательности обратной разборке.

Разборка и сборка вторичного вала Нива Шевроле

Детали вторичного вала Шевроле Нива: 1 — вторичный вал; 2 — задний подшипник; 3 — стопорное кольцо; 4 — ступица синхронизатора III и IV передач; 5 — ступица синхронизатора I и II передач; 6 — втулка шестерни I передачи; 7 — шестерня I передачи с блокирующим кольцом синхронизатора в сборе; 8 — муфта синхронизатора I и II передач; 9 — шестерня II передачи с блокирующим кольцом синхронизатора в сборе; 10 — муфта синхронизатора III и IV передач; 11 — шестерня III передачи с блокирующим кольцом синхронизатора в сборе; 12 — стопорное кольцо; 13 — пружинная шайба.

Для разборки вторичного вала Шеви Нива потребуется инструмент: отвертка, молоток, съемник стопорных колец и набор плоских щупов.

Установите вал в тиски и снимите с вала муфту синхронизатора третьей и четвертой передач

Снимите стопорное кольцо ступицы синхронизатора третьей и четвертой передач

Снимите с вторичного вала пружинную шайбу

Сдвиньте отверткой ступицу синхронизатора третьей и четвертой передач и снимите ее

Снимите с вала шестерню третьей передачи в сборе Шевроле Нива с блокирующим кольцом синхронизатора

Измените положение вала в тисках, спрессуйте втулку шестерни I передачи и снимите ее с вала

Снимите с вала шестерню первой передачи в сборе с блокирующим кольцом синхронизатора, муфту синхронизатора первой и второй передач, ступицу синхронизатора первой и второй передач

Шестерню второй передачи в сборе с блокирующим кольцом синхронизатора, стопорное кольцо, придерживая блокирующее кольцо синхронизатора, блокирующее кольцо, постепенно ослабляя усилие прижатия

Пружину синхронизатора. Сборка вторичного вала Нива Шевроле выполняется в порядке, обратном разборке, с учетом следующих особенностей:

При сборке установите муфты синхронизаторов так, чтобы кольцевые проточки (показаны стрелками) были обращены друг к другу

Запрессовав втулку шестерни первой передачи до упора, измерьте плоским щупом монтажный зазор между торцом шестерни первой передачи и буртиком втулки и между торцами шестерен второй и третий передач. Зазор должен быть 0,05-0,10 мм. Предельно допустимый зазор — 0,15 мм. Если зазор превышает предельно допустимый, замените изношенные детали. Пружинную коническую шайбу устанавливайте так, чтобы ее конус был обращен наружу.

Разборка и сборка механизма выбора передач Шевроле Нива

Для работы по разборки и сборки механизма выбора передач на Шеви Нива потребуется инструмент: ключ на 10, отвертка, молоток и бородок.

Снимите механизм выбора передач и хомут с тяги механизма

Снимите чехол тяги механизма

Выбейте ось шарнира тяги

Снимите шарнир с рычага выбора передач

Выньте ось шарнира

Выньте втулки проушины тяги. При необходимости замените их

Снимите защитный чехол корпуса механизма и пружину

Снимите стопорное и уплотнительные кольца. При необходимости замените кольца

Снимите сферическую шайбу

Отверните три гайки крепления фланца рычага выбора передач

Снимите фланец, уплотнитель и две прокладки рычага

Снимите шайбу направляющей пластины

Выньте пружины и рычаг из направляющей пластины. Сборка механизма выбора передач Нива Шевроле выполняется в порядке, обратном снятию.

Разборка и сборка привода механизма выбора передач Нива Шевроле

Для ремонта привода механизма выбора передач на Шеви Нива потребуется инструмент: ключи на 10, на 13 и отвертка.

Снимите привод механизма выбора передач

Отверните две гайки крепления кронштейна к опорной пластине

Извлеките из отверстий пластины втулки. Не потеряйте их при сборке

Снимите защитные чехлы

Выверните четыре болта крепления корпуса рычага к опорной пластине

Снимите верхнюю часть корпуса рычага

Выверните два болта крепления накладки блокировки заднего хода к корпусу рычага и снимите накладку

Снимите пассатижами стопорное кольцо и выньте шаровую опору рычага из корпуса шаровой опоры

Снимите уплотнитель с шаровой опоры и осмотрите его. При необходимости замените уплотнительные кольца

Отверните гайку оси рычага переключения передач Шеви Нива

Выньте ось и отсоедините рычаг

Выверните винт крепления блокировочного упора и снимите его

Отверните три гайки крепления корпуса шаровой опоры и снимите его. Выньте пружину. Осмотрите ее и при необходимости замените. Сборка привода механизма выбора передач Нива Шевроле выполняется в порядке, обратном снятию.

Сборка коробки переключения передач Нива Шевроле

Собирайте коробку передач в последовательности, обратной разборке, с учетом особенностей, приведенных в этом подразделе.

Для сборки КПП Шеви Нива потребуется инструмент: отвертки (две), сменные головки на 13, на 17, удлинитель, вороток, ключи на 10, на 13 (два), на 17, на 19, на 27, ударная отвертка, съемник стопорных колец, молоток, оправки для запрессовки (установки) подшипников и сальников и динамометрический ключ.

Промежуточный подшипник вторичного вала запрессовывайте оправкой, опирающейся на внутреннее кольцо подшипника.  Посадка внутреннего кольца подшипника на валу значительно плотнее, чем наружного кольца в картере. В связи с этим при запрессовке подшипника с приложением усилия к наружному кольцу он может быть поврежден

После затяжки винтов крепления стопорной пластины подшипника вторичного вала закерните винты для предотвращения их самопроизвольного отворачивания

При наличии на поверхностях расточек под подшипники следов проворачивания колец подшипников накерните эти поверхности

Для окончательной установки первичного вала в сборе с игольчатым подшипником переднего конца вторичного вала запрессуйте подшипник в сборе с валом до упора легкими ударами молотка через деревянный брусок по окружности наружного кольца подшипника. Установив стопорное кольцо в проточку на наружном кольце подшипника, проверьте легкость вращения первичного вала

Установите промежуточный вал в картер коробки передач, установив предварительно вилки включения I и II, III и IV передач, фиксаторы штоков и сами штоки.  Устанавливайте передний и задний подшипники промежуточного вала с помощью оправки, прилагая усилие к их внутренним кольцам

Не забудьте установить шпонку в паз вторичного вала, если она снималась при разборке

Затягивайте болт крепления переднего подшипника промежуточного вала динамометрическим ключом, одновременно включив две передачи. Момент затяжки болта 79,4-98 Н·м (8,1-10,0 кгс·м). Смажьте трансмиссионным маслом рабочие поверхности шестерен и кольцевые проточки муфт включения синхронизаторов

Установив на подсобранную коробку передач (с установленными передней и нижней крышками, а также с поперечиной крепления силового агрегата) картер сцепления, затяните гайки крепления картера сцепления к коробке передач динамометрическим ключом. Перед установкой смажьте внутреннюю поверхность муфты подшипника выключения сцепления консистентной смазкой. После окончательной сборки коробки передач наденьте на шлицы первичного вала ведомый диск сцепления и проверьте легкость перемещения диска по шлицам вала.  После установки коробки передач на автомобиль не забудьте залить масло в ее картер.

Регулировка привода механизма выбора передач Шевроле Нива

Для регулировки кулисы Нива Шевроле потребуется ключ на 13. Ослабьте гайку стяжного болта хомута крепления тяги привода механизма выбора передач. Перемещая тягу привода относительно вала механизма выбора передач в продольном направлении, добейтесь, чтобы все передачи четко включались. Затяните гайку стяжного болта хомута.

Как снять КПП Шевроле Лачетти, снимаем механическую коробку передач

Коробка передач Chevrolet Lacetti демонтируется в следующих случаях:

1. Ремонт КПП
2. Замена сцепления (корзина + диск)
3. Замена рабочего цилиндра сцепления
4. Демонтаж двигателя
5. и пр.

Работа по демонтажу КПП Шевроле Лачетти отличается высоким уровнем сложности. Снятие коробки лучше всего проводить с напарником.

Стоит заметить, что данный автомобиль может оснащаться как автоматической коробкой, так и механической. Демонтируются МКПП и АКПП по одному и тому же принципу. Разница между съемом автоматики и механики заключается лишь в том, что АКПП использует другую конструкцию привода переключения передач. Автоматика не имеет сцепления и маховика.

Обратите внимание, КПП Chevrolet Lacetti имеет солидный вес, около 40 (кг)! По этой причине мастеру не обойтись без помощи подъемного штатива или лебедки. Не лишней будет и дополнительная пара рук.

Процесс демонтажа КПП Chevrolet Lacetti

• Заезжаем на смотровую яму и глушим транспорт. Включаем ручной тормоз.
• Вывешиваем передние колеса.
• Открываем капот и снимаем декоративный кожух двигателя.

​

• Извлекаем аккумуляторный блок, предварительно отключив провода.

​

• Демонтируем монтажный блок предохранителей и реле.

​

​​

• Отсоединяем проводные колодки от датчиков положения коленвала и кислорода. Сами разъемы датчиков извлекаем из кронштейна, сжав фиксаторы.

​

​

• Отсоединяем проводную колодку подсветки заднего хода Chevrolet Lacetti.

​

• Производим слив антифриза из охлаждающего контура двигателя. На радиаторе предусмотрен сливной вентиль.
• Сливаем старое коробочное масло. Отработка сливается через крышку масляного поддона трансмиссии.
• Вынимаем отводящий шланг радиатора отопителя из водораспределителя. Шланг зафиксирован хомутом.

​

• Вынимаем отводящий шланг радиатора системы охлаждения из водораспределителя. Шланг зафиксирован хомутом.

​​

​

• Отсоединяем от КПП колесные полуоси ШРУСа.
• Выкачиваем из расширительного бачка тормозной системы сервисную жидкость. Жидкость откачивается из секции гидропривода выключения сцепления Шевроле Лачетти.

​

• Отсоединяем трубку гидропривода сцепления.

​

• Разъединяем соединение тяги и рычага переключения передач. Взаимное расположение тяги и рычага необходимо промаркировать. Этот прием избавит мастера от необходимости регулировки рычага переключения передач при установке КПП на место.

​​

• Демонтируем подушку задней опоры силового агрегата.

​

• Жестко фиксируем положение двигателя и коробки передач. Для этого можно подпереть КПП и двигатель  снизу либо же их следует подвесить с использованием строп.

​

• Откручиваем болты левой опоры подвески силового агрегата к КПП. 3 точки фиксации.​
• Демонтируем кронштейн крепления левой опоры подвески. 1 точка фиксации.

​

• Откручиваем 1 болт крепления картера КПП к блоку цилиндров. Расположен со стороны задней опоры подвески Chevrolet Lacetti.

​

• Откручиваем 2 болта, расположенные сверху картера коробки.

​

• Откручиваем 2 болта, расположенные внизу и слева картера.

​

• Откручиваем 1 болт, расположенный у масляного фильтра.

​​

• Откручиваем 4 болта крепления масляного картера.

​

• Вынимаем первичный вал КПП из сцепления и снимаем коробку скоростей.

​​

• Транспортируем КПП на ремонтный участок.

Что было использовано в процессе демонтажа КПП Шевроле Лачетти

1. Домкраты + упоры
2. Подъемный штатив
3. Набор ключей
4. Набор отверток
5. Емкости для слива масла КПП и антифриза
6. Плоскогубцы
7. Монтировка
8. WD-40
9. Маркер

Не забудьте пригласить помощника, так как КПП достаточно много весит, чтобы самому снимать трансмиссию.

Дополнительная информация

При сборке КПП следует использовать новую прокладку под крышку масляного картера коробки. Если же все-таки используется старая прокладка, то следует садить уплотнитель на герметик. Использовать герметик в паре с новой прокладкой крышки картера нет смысла.

В ходе ревизии КПП Chevrolet Lacetti есть смысл осуществить замену сальников полуосей ШРУСа, а также сальника первичного вала. Дополнительно можно заменить капроновые втулки на вилке механизма подачи выжимного подшипника. Если того требует ситуация, то производится замена и самого выжимного подшипника в сборе со стаканом.

Касательно обслуживания автоматики, АКПП имеет собственный масляный фильтр. Его рекомендуется менять как можно чаще, практически с каждой сменой сервисной жидкости трансмиссии.

МКПП Шевроле Лачетти является необслуживаемой. После установки механики на место коробочное масло придется заливать через сапун. Контролировать уровень сервисной жидкости трансмиссии необходимо посредством специального переливного отверстия, которое прикрыто заглушкой. В механическую коробку скоростей Chevrolet Lacetti помещается в районе 1,6-1,8 литров трансмиссионного масла.

Ремонт КПП своими руками на Шевроле Нива: Пошаговая инструкция и видео

Проблемы в работе любимой машины всегда неприятны, дорого обходятся и доставляют кучу неудобств. Особенно если речь идет о проблемах в работе КПП. В этой статье мы подробно расскажем о проблеме стука Нивы Шевроле при переключении передач и расскажем, как отремонтировать своими руками.

Проблемы с коробкой

Нева Шевроле Нива, а в частности ее коробка передач, как говорится, хороша, но со своими «особенностями». Где-то после первых 50 тысяч км пробега прибор начинает показывать зубы. Может появиться гул или необычный шум. Такие особенности «дают понять, что подшипники или шестерни изношены. Если один раз посмотреть КПП, то можно определить, что именно нужно будет заменить. Какие еще проблемы могут возникнуть в коробке передач?»

1. Шум, скрежет или стук при вождении автомобиля, а иногда и при прогреве.
2. Ход при переключении передач.
3. КПП может отказать в отключении того или иного.
4. Деформация рычага, обещающая осложнения при переключении передач.
5. Также передачи могут просто выбить.

Для каждого элемента, перечисленного выше, есть причины и способы их решения. Но сегодня мы рассмотрим конкретную проблему — блокировку коробки передач Нива Шевроле и сделаем это своими руками.

Стук при движении авто или в момент нагрева, говорит о том, что в КПП зацепились подшипники, шестерни, вал (первичный) или осевой. Собственно, определить, что именно послужило причиной, иногда бывает очень сложно. И если у вас нет возможности полностью заменить коробку передач, единственный для вас вариант — снять вручную, разобрать и провести небольшой ремонт.

Схема и коробка передач

Для того, чтобы приступить к снятию и снятию коробки с охраны, сначала необходимо ознакомиться со схемой КПП Нива Шевроле, чтобы лучше понимать, как будет происходить ремонт.

Ремонт своими руками

Поворотный кулак коробки передач — болезнь довольно распространенная и не особо приятная.Каждый раз, когда вы переключаетесь на дребезжащий звук, никакие нервы не будут атакованы. Но вылечить КПП, проведя соответствующий ремонт, все же возможно.

Для того, чтобы удалить стук-тук, сначала необходимо его удалить. Для ремонта ящика необходимо иметь при себе ключи (10, 13, 19), ключ (шестигранный) на 12, брань и проход. Итак, приступаем:

1. Установите автомобиль на возвышении или в яме.
2. Отсоединить клемму АКБ и слить масло.
3. Очистить салон автомобиля. Снимаем ручки с рычагов, а также разбираем, накладку и корпус.
4. Снять кожух, пыльник, разъем датчика блокировки. Снимаем сам рычаг коробки.
5. Отрегулируйте передачу, идущую назад, достаньте стопорную втулку.
6. Попробуйте разметить фланцы карданов и еще обязательно дозировку, чтобы потом все собрать в нужном порядке.
7. Снимите кардан (который, передний) и шайбу (которая, маслоотражатель).
8. Видели фланец (посмотрите на вторичный вал)? Откручиваем от него гайки упругой муфты (это ключ на 19 размер).
9. Откручиваем гайки на подушках до самого конца разлива и снимаем разводку.
10. Теперь нужно открутить болты с цилиндра и самого стартера, перед снятием штифта и рядом с ним. Для этого действия понадобится удлинитель.
11. И стартер переместите ближе к радиатору.
12. Отсоедините датчик, отвечающий за фонари (задний ход), открутите хомут глушителя, а также болты с картера и гайки траверсы.
13. Откручиваем болты на которых коробка ближе к двигателю. Осторожно отсоедините его, только постарайтесь не повесить весь свой груз на первичный вал.
14. Встряхните ее немного сбоку и постепенно возвращайтесь, пока не дойдете до упора.
15. Картер Опустить вниз, выдавить из отверстия.

Поздравляю, вы сняли коробку передач! Чтобы продолжить ремонт, его необходимо разобрать. Его следует разбирать не спеша, сразу готовьте свое рабочее место.Совет: выложите все снятые детали именно так, как вы их снимаете, обратный процесс значительно упростит. По мере того, как будете разбирать устройство, смотрите, как ведут себя подшипники, шестерни, оси, есть ли нагнетатели, как ведет себя первичный вал. Возможно, вам не придется полностью разбирать элемент, например выявить износ подшипников очень просто, когда вы снимаете нижнюю крышку, немного сдвиньте их, если часть подшипников сместилась, значит, она изношена и требует замены.Итак, продолжаем ремонт. Вам необходимо сделать следующее:

1. Сначала закрутите гайку хвостовика. Аккуратно снимаем фланец-вертолет и механизм переключения трансмиссии. Проверить сцену на обнаружение трещин.
2. Теперь снимите крышку сзади. Если вдруг не получается снять, то надавите на зажим подшипника. Именно в кульминационный момент проверяется состояние и характер подшипников. Если вы решили их заменить, вам потребуется опустить подшипник (уже вторичный вал), снять картер сцепления и проверить пружинную шайбу.
3. Теперь достаньте зажим, втулку (которая, удаленную) и шайбу. Придется разбирать запорный механизм. Для этого откручиваем болты шестерни, а также болт (см. Вторичный вал). В последнюю очередь удалите грибок и кольцо.
4. Полностью снять пятую передачу. Игра разобрать. Снимите фиксирующий шарик, для этого нужно вдавить его внутрь. Откручиваем болт третьей и четвертой скорости, вытаскиваем тягу, достаем и отрываем. Снимите стопорный шар и оторвите. И по аналогии разбираем первую и вторую шестерню.
5. Выкрутить пробку пятой передачи. Снимаем заднюю шестерню. Не забываем проверить люфт.
6. Снимите средний подшипник, снимите передний, сдвиньте сброшенный назад, а затем вытащите. Конечно, что внутри, нужно стамеской сбить.
7. Снимите вилки первой, второй, третьей и четвертой передачи. Также достаньте первичный вал, нужно снять стопорное кольцо, использовать для этого молоток или напоминание. Берем Passatia и выводим кольцо. Внимательно осмотрите игольчатый подшипник.
8. Едя из стороны в сторону, достаем подшипник. Вал необходимо снять. Снимите шестерню первой и второй скорости, а также муфту первой, второй, третьей и четвертой ступиц. Если вы обнаружили неисправности, нужно сломать стопор, снять третью и четвертую ступицу третьей скорости. Селнс заменить.

Ура, готово, вы разобрали коробку! Чтобы убрать стук, нужно идентифицировать предмет, который был поврежден или изношен. После того, как вы его найдете, продолжите ремонт коробки, замените поврежденный предмет, соберите устройство в обратном порядке и поставьте на место.

Видео «Снятие коробки передач»

Как правильно снимать нашу коробку передач вы можете посмотреть в этом видео.

Комплектующие коробки передач Шевроле Нива

Коробка передач Шевроле Нива — механическая с ручным переключением, имеет пять передних передач и одну — заднюю, все передачи переднего хода синхронизированы.

Корпусные детали ящика — Картер сцепления, собственно картер коробки передач и крышка багажника — отлиты из алюминиевого сплава и собраны шпильками с гайками.

Соединения уплотнены картонными прокладками (при ремонте можно использовать герметик). Для улучшения теплоотвода поверхность кривошипа коробки передач Шевроле Шевроле может иметь кромки.

Рис.21. Детали коробки передач Шевроле Нива

1 — первичный вал; 2 — первичное уплотнение вала; 3 — муфта картера; 4 — шайба пружинная; 5 — Сапун; 6 — игольчатый подшипник вторичного вала; 7 — шестерня синхронизатора IV передачи; 8 — вилка переключения III и IV передач; 9 — синхронизатор скользящей муфты III и IV передач; 10 — Ступица муфты синхронизатора III и IV передач; 11 — шестерня и шестерня синхронизатора трансмиссии III; 12 — шестерня и шестерня синхронизатора трансмиссии II; 13 — вилка переключения I и II передачи; 14 — Муфта синхронизатора I и II передач Шеви Нива; 15 — шестерня и зубчатая шестерня трансмиссии; 16 — промежуточный подшипник вторичного вала; 17 — ведомая шестерня заднего хода; 18 — Шайба пружинная; 19 — стопорное кольцо; 20 — муфта синхронизатора трансмиссии; 21 — редуктор управления приводом тяги; 22 — корпус рычага переключения передач; 23 — рычаг переключения передач; 24 — шестерня ведомая V; 25 — шайба маслосъемная; 26 — распорная втулка; 27 — фланец упругой муфты; 28 — вторичный вал; 29 — сальник вторичного вала; 30 — задний подшипник вторичного вала; 31 — Блок подшипниковых шестерен; 32 — блок шестерен V трансмиссии и заднего хода; 33 — Болт крепления шестерни шестерни шестерни Шевроле Нива; 34 — Упорная шайба; 35 — Ступица муфты синхронизатора V передачи; 36 — промежуточная передача заднего хода; 37 — задняя крышка; 38 — задний подшипник промежуточного вала; 39 — нижняя крышка; 40 — пробка топливного отверстия; 41-продольный вал; 42 — передний подшипник промежуточного вала; 43 — КПП Carter
; 44 — Задний подшипник первичного вала; 45 — Направляющая подшипника поворота муфты

Нижний картер закрывается стальной штампованной крышкой с прокладкой (крепление — на шпильках). Картер сцепления крепится болтами к блоку цилиндров двигателя.

Для обеспечения наибольшего охлаждения коленчатый вал двигателя и первичный вал коробки передач Шевроле Нива Картер центрируется на двух втулках (в отверстиях крепления блока и картера есть проточки).

На задней крышке коробки передач установлена ​​третья опора силового агрегата. Крепится к перекладине, а последняя — к полу кузова (на приваренные болты).

Рис.22. Внешний вид КПП Шевроле Нива в сборе с приводным механизмом выключения сцепления

1 — сцепление Картера; 2 — Картер коробка передач; 3 — Сапун; 4 — корпус рычага переключения передач; 5 — фланец; 6 — Корпус тяги; 7 — привод тяги; 8 — Хомут упорный; 9 — выключатель света заднего хода; 10 — кронштейн крепления приемной трубы; 11 — центрирующая втулка; 12 — центрирующее манжетное уплотнение; 13 — фланец упругой муфты; 14 — задняя крышка; 15 — крышка нижняя; 16 — пробка; 17 — крышка вилки транспортировочной муфты; 18 — выключение сцепления

В Chevrolet Chevrolet Shift Box Carter с левой стороны расположено заливное (контрольное) отверстие, а в нижней крышке картера — сливное.

Отверстия закрываются пробкой с конической резьбой. В сточной пробке стоит магнит. Он задерживает попадание стальных частиц в масло при износе деталей.

В верхнюю часть картера сцепления будет вкручиваться. Он препятствует давлению повышать давление в коробке передач Нивы Чев при его нагреве. В случае неисправности сапунки (заглушки) возможны сильные утечки через уплотнения.

Рис.23. Вид на коробку передач Шевроле Нива со стороны первичного вала

1 — муфта Картера; 2 — первичный вал; 3 — направляющая втулка подшипника выключения сцепления; 4 — подшипник выключения сцепления; 5 — пробка выключения сцепления

В коробке передач Шевроле Нива три вала: первичный, вторичный и промежуточный.Первичный вал опирается на два шарикоподшипника, расположенных в заднем конце коленчатого вала и в передней стенке картера коробки передач (последний воспринимает основную нагрузку).

В заднем конце первичного вала установлен игольчатый подшипник, который является передней опорой вторичного вала и обеспечивает центровку валов.

Вторичный вал также опирается на шариковый подшипник в задней стенке картера коробки передач и роликовый подшипник в его задней крышке.

Промежуточный вал КПП Шевроле Нива вращается в двух подшипниках: передний — двухрядный баллон расположен в передней стенке картера коробки передач, задний — роликовый расположен в его задней стенке.

Первичный вал с двумя зубчатыми венцами. Зубчатая коронка, расположенная ближе к передней стенке картера, находится в постоянном зацеплении с передней шестерней промежуточного вала (таким образом, эти валы всегда вращаются вместе).

Осыпанный венец первичного вала КПП Шеви Нива является венцом синхронизатора IV передачи (при его включении крутящий момент передается непосредственно с первичного вала на вторичный, минуя промежуточный, поэтому эту передачу часто называют «непосредственный»).Промежуточный вал представляет собой блок четырехосных шестерен.

При включении любой передачи, кроме IV, крутящий момент передается на вторичный вал через промежуточный. Шестерни промежуточного вала расположены в следующем порядке (с его переднего конца): шестерня постоянного зацепления с первичным валом, шестерни III, II и I передачи.

К заднему концу вала крепится блок из двух шестерен: реверсивной (поворотной) и V-образной передачи (осостор). Дополнительно опирается на роликовый подшипник в задней крышке коробки передач Шевроле Нива.

На вторичном валу расположены ведомые шестерни III, II, I передачи реверсивной и V передачи (по порядку, считая от переднего конца вала) и синхронизаторы.

Ведомые шестерни передних ходовых шестерен находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала. Шестерни V, III и II шестерни вращаются на закаленных шейках вторичного вала, шестерня I передачи — на втулке.

Для фиксации на вторичном валу шестерни ведущей шестерни и ступицы синхронизатора V трансмиссии КПП Шевроле Нива используются эвсольвентные пазы.На вторичном валу установлено стопорное кольцо, расположенное между ступицей синхронизатора и ведущей шестерней V передачи.

При этом редукторы их синхронизаторов были выполнены с дососубами шестерен передних поворотов — пролетными шестернями меньшего диаметра. Они направлены в сторону соответствующего синхронизатора (III, I, V — вперед, II — назад).

На заднем конце вторичного вала закреплен фланец упругой муфты. Синхронизатор состоит из ступицы, жестко закрепленной на вторичном валу, скользящей муфты, стопорного кольца, стопорного кольца и пружин с шайбой.

Ступицы синхронизаторов III-IV и I-II шестерен Шевроле Нива являются внутренними выступами в пазах вторичного вала, а ступица синхронизатора V
Коробки передач удерживаются той же шпонкой, что и привод задняя передача.

На внешней поверхности ступиц имеются прорези, по которым перемещается скользящая муфта. На муфтах имеются пусковые устройства, в которые включены вилки переключающих тяг.

Блокирующие кольца своими внутренними венцами соединены с крестовинами синхронизаторов соответствующих шестерен КПП Шевроле Нива и снабжены пружинами в сторону муфт скольжения. Пружины опираются на боковую поверхность ведомой шестерни через шайбы.

Коробка передач заднего хода не имеет синхронизатора. Для его включения необходимо ввести промежуточную шестерню заднего хода с ведомой шестерней вторичного вала и шестерней ведущей шестерни.

Ось промежуточной передачи заднего хода прикреплена к задней стенке коробки коробки передач.

Снятие переднего подшипника первичного вала КПП Шеви Нива

Снимите маховик двигателя.

Для снятия подшипника можно использовать самый простой съемник. Болт М8 длиной 60-80 мм вставьте головку в отверстие внутреннего кольца подшипника так, чтобы она зацепилась за задний край кольца.

Болт М8 раздавливаем любым стержнем диаметром 7 мм (можно использовать болт или шпильку М8, нарезанную или сплющенную до размера 7 мм). На болт надеваем соответствующий отрезок трубы (внутренний диаметр 36-40 мм), большую шайбу и голую гайку.

Затягивая гайку, прижимаем подшипник.

Подшипник первичного вала КПП Шеви Нива также можно выбить из гнезда при помощи амортизатора с накидом, зацепившегося за внутреннее кольцо подшипника.

Мелкозернистый скурт очистите посадочную поверхность под подшипником в отверстии фланца коленчатого вала.

Мы назначим новую инструментальную головку подшипника на основе наружного кольца подшипника.

Замена первичного сальника вала Шевроле Нива

Снять коробку передач.

Перекручиваем одну гайку внизу картера сцепления и еще шесть гаек крепления картера сцепления к коробке передач.

Отделить картер сцепления от КПП Шевроле Нива.

Следуя за монтажным лезвием или отверткой сальник, снимите его с домкрата направляющей втулки.

Нанося тонкий слой смазки на рабочую поверхность нового сальника, прижимаем его подходящей режущей трубкой (внешний диаметр 44 мм и внутренний не менее 35 мм).

Сборка производится в обратной последовательности.

Уплотнительную прокладку между картерами заменить на новую и нанести на нее тонкий слой силиконового герметика.

Замена осциллятора вторичного вала КПП Шевроле Нива

Снимаем промежуточный вал и резиновое уплотнительное кольцо со звонка гайки крепления фланца вторичного вала.

Вставляем в отверстия фланца КПП Шеви Нива два болта крепления эластичной муфты.

Поворачиваем гайку крепления фланца, удерживая ее от поворота отверткой, вставленной между двумя болтами.

При откручивании гайки от носка вала центрирующая втулка сжимается.

Снимаем гайку и шайбу (устанавливается выпуклой стороной к гайке).

По длинному визгу мягкого металла прикладываем удары по фланцу, поворачивая его.

Снимите фланец. Как отверткой сальник вторичного вала КПП Шевроле Нива, вытаскиваем его из крышки домкрата.

Нанося тонкий слой смазки на рабочую поверхность нового сальника, мы сжимаем его отрезком трубы или инструментальной головкой подходящего размера.

Отключенные детали устанавливаются в обратной последовательности.

Центровочная втулка прижимаем трубку отрезком или инструментальной головкой подходящего размера.

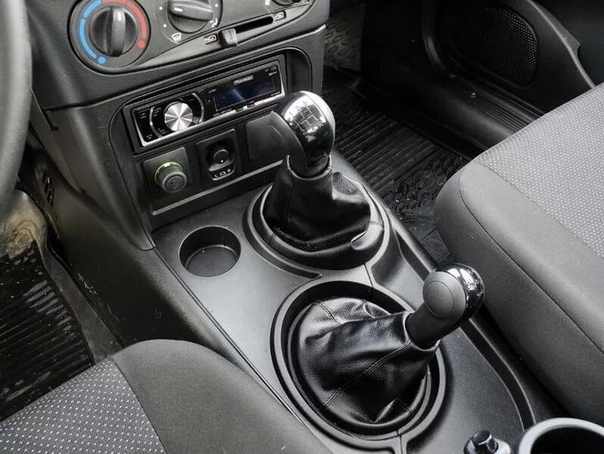

Механизм переключения коробки передач Шевроле Нива

Механизм переключения передач Шеви Нива состоит из направляющей пластины с восемью прямоугольными прорезями по центру, верхней и нижней шайб, рычага переключения передач и его корпуса.

Эти детали рвутся на три болта. Механизм переключения передач крепится тремя шпильками к задней крышке коробки.

Нейтральное положение рычага между III и IV передачами задается двумя парами подпружиненных направляющих планок, установленных в пазах направляющей пластины и воздействующих на нижний конец рычага.

Рис. Chevrolet Chevrolet Shift Mechanism Control

1 — гайка крепления опорной пластины; 2 — трансмиссия управления приводом управления; 3 — прокладка крышки люка; 4 — СЦЕПКА Рычаг переключения передач; 5 — ручка рычага переключения передач; 6 — рычаг переключения передач; 7 — корпус рычага трансмиссии; 8 — корпус уплотнения; 9 — Винтовое крепление крышки люка; 10 — рычаг переключения передач верхний; 11 — задняя опора; 12 — нижний корпус рычага переключения КПП Шеви Нива; 13 — Гайка крепления задней опоры; 14 — шайба задней опоры; 15 — Гайка; 16 — распорное кольцо; 17 — стопорное кольцо; 18 — корпус шаровой опоры; 19 — пружина рычага переключения передач; 20 — ползун шаровой опоры; 21 — Гайка крепления корпуса шаровой опоры; 22 — защитный чехол; 23 — наконечник тяги; 24 — контрольная пластина; 25 — Коробка передач Шеви Нива; 26 — винт крепления блокировочного упора; 27 — Накладка с реверсивным замком; 28 — Гайка-болт крепления стяжки; 29 — блокирующий упор; 30 — Болт.
крепление наконечника тяги; 31 — гильза; 32 — выносная втулка; 33 — ХОМОР ХОМОР; 34 — Болт Homut

Привод переключения передач состоит из трех тяг, соединенных с вилками. Включающий передний переключатель передачи включен в скользящую муфту синхронизаторов, а вилка включения заднего хода — в выступ на промежуточной передаче.

Случайное включение реверсивной трансмиссии вместо V-трансмиссии невозможно из-за стопорного упора, прикрепленного к вилке упорного наконечника, и стопорной накладки, закрепленной на верхней части рычага переключения передач КПП Шевроле Нива.

Чтобы включить реверсивную передачу, нужно нажать на нижний рычаг — стопор при этом опускается ниже стопорной накладки. Детали редуктора смазываются разбрызгиванием. Первичный и вторичный валы уплотнены сальниками.

Снятие и регулировка механизма управления приводом на выбор Шевроле Нива

Снимите промежуточный вал. Снимаем облицовку туннеля пола.

Откручиваем ручку рычага переключения передач и снимаем вместе с крышкой.

Снять с рычага переключения передач Шевроле Нива защитную и уплотнительную крышки.

Откручиваем гайку механизма управления приводом выбора передачи на заднюю опору.

Под гайкой устанавливаются пружинная и плоская шайбы, а также распорная втулка.

Открутив крепление задней опоры силового агрегата, опускаем задний конец коробки передач Шеви Нива.

Ослаблен наконечник зажима болта. Отверткой раскалываем хомут.

Заворачиваем три болта механизма управления кронштейном крепления механизма выбора передач к задней крышке КПП.

Вытащив наконечник из упорного отверстия привода, снимаем привод механизма выбора передач в сборе.

Для снятия задней опоры привода КПП Шевроле Нива отверните четыре гайки крепления опор к кузову.

Сняв опору с разливами, отверткой скалываются лепестки держателя проволоки, и отсоединяется держатель от опоры.

Снимите заднюю опору механизма выбора передач.

Установите привод в обратной последовательности. Трубку управления трансмиссией перевести в нейтральное положение.

Разборка механизма управления коробкой передач переключения передач Шевроле Нива

Снимите рычаг привода механизма выбора передач.

Заворачиваем две гайки крепления кронштейна к опорной плите и снимаем ее.

Снять с разливов кронштейн резиновых амортизаторов.

При необходимости замените амортизаторы новыми. Снимите защитную резиновую крышку с упорного наконечника.

Откручиваем четыре болта крепления картера рычага переключения передач КПП Шевроле Нива.

Снимите верхний (металлический) и нижний (пластиковый) корпуса рычага переключения передач.

Снимите уплотнительную прокладку нижнего корпуса.

Откручиваем гайку болта крепления упорного наконечника к рычагу коробки передач и вытаскиваем болт.

Снимите кончик упора.Вытаскиваем из рычага металлическую дистанционную втулку.

Ломая отверткой, достаем из отверстия рычага две пластмассовые втулки. При необходимости замените втулки на новые.

Переворачиваем три гайки крепления корпуса шаровой опоры и снимаем корпус. Снимите выступ рычага и уплотнительную прокладку.

Вытаскиваем рычаг переключения передач КПП Шеви Нива в сборе с ползунком из опорной плиты.

При снятии стопорных колец сожмите стопорное кольцо и снимите его.

Снимите ползун рычага переключения передач. Снимите нижнее уплотнительное кольцо с опорой рычага.

С помощью отвертки снимите верхнее уплотнительное кольцо. Снимаем опору с рычага переключения коробки передач Шеви Нива.

Перекручиваем два болта крепления накладки реверсивной передачи к верхнему корпусу рычага переключения передач и снимаем накладку.

Крестообразной отверткой откручиваем винт крепления стопорного упора к вилке кончика тяги и снимаем блокирующий упор.

Сборка механизма управления приводом механизма выбора передач в обратной последовательности. На ползунок и корпус рычага шаровой опоры наносим тонкий слой пластичной смазки.

Снятие переднего редуктора ВАЗ 21213. Ремонт передней оси Нивы и усиление задней оси Нивы

.

Устройство переднего моста Шеви Нива: 1 — грязеотражатель; 2 — нижняя крышка картера коробки передач; 3 — подшипники ведущей шестерни; 4 — корпус дифференциала; 5 — сливная пробка; 6 — пробка заливного и контрольного отверстия; 7 — подшипник внутреннего шарнира корпуса; 8 — сальник; 9 — корпус внутреннего шарнира колесного привода; 10 — шайба пружинная; 11 — стопорное кольцо; 12 — крышка подшипника; 13 — регулировочная гайка; 14 — подшипник коробки дифференциала; 15 — крышка подшипника; 16 — болт крепления крышки; 17 — шайба опорная; 18 — спутник; 19 — полуосная передача; 20 — картер коробки передач; 21 — сапун; 22 — опорная крышка внутреннего шарнира; 23 — ось сателлитов; 24 — установочное кольцо; 25 — ведущая шестерня; 26 — подшипник распорной втулки; 27 — сальник ведущей шестерни; 28 — фланец.

Передний мост Нива Шевроле представляет собой бортовую передачу и дифференциал, установленные в одном картере. Дифференциал, шестерни главной передачи и подшипники коробки передач переднего и заднего мостов одинаковы. Коробка передач переднего моста литая, передняя и нижняя прикрыты крышками. Крышки картера уплотнены прокладками.

Замена масла в передней оси Нива Шевроле

Производитель рекомендует менять масло в редукторе переднего моста каждые 45 тысяч пробега; для его замены понадобится ключ на 17, шестигранник на 17, шприц и емкость для старого масла.Лучше всего менять масло в КПП Шевроле Нива после поездки на горячую

.

Выкрутите сливную пробку переднего картера КПП и слейте масло в емкость, затем закрутите пробку обратно

Отверните пробку заливной горловины и с помощью шприца залейте новое трансмиссионное масло до уровня нижнего края заливного отверстия и вверните наливную пробку. На этом замена трансмиссионного масла на Шеви завершена.

Замена гильзы сальника Нива Шевроле переднего моста

Сальник необходимо заменить на новый при обнаружении течи масла; для его замены вам понадобятся ключ на 13, 24, отвертка, динамометрический ключ и молоток. Перед заменой сальника хвостовика переднего редуктора на Ниве выключите шестерню и заглушите двигатель, слейте масло из картера переднего моста и отсоедините карданный вал переднего Шеви от фланца ведущей шестерни редуктора переднего моста. Отсоедините корпуса внутренних шарниров приводов передних колес от шестерен полуосей редуктора переднего моста. Определите момент сопротивления вращению гайки фланца шестерни и замените сальник. Установите снятые узлы и детали в порядке, обратном снятию, и залейте редуктор маслом.

Замена подшипника и корпуса сальника внутреннего шарнира привода переднего моста Шеви Нива

Перед началом работы приготовьте молоток, зазубрину, съемник стопорных колец и герметик. Для замены подшипника и сальника внутреннего картера шарнира необходимо будет снять привод переднего колеса, а затем

Снимите стопорное кольцо подшипника, используя молоток и деревянную распорку, выбейте и снимите корпус и подшипник с вала

С помощью молотка и зазубрины снимите сальник внутреннего ШРУСа переднего колеса

.

Смажьте кромку сальника трансмиссионным маслом и нанесите тонкий слой герметика на внешнюю поверхность

Затем молотком осторожно вдавите сальник в кузов, установите снятые детали в порядке, обратном снятию, при необходимости замените старый подшипник ШРУС Шевроле Нива на новый.

Снятие и установка КПП передней оси Шеви Нива

Коробка передач переднего моста Шевроле Нива снимается для замены или ремонта. Однако разборка, регулировка и сборка коробки передач требуют использования специального оборудования и навыков исполнителя . Ремонт коробки передач Шевроле в гараже практически никогда не приводит к желаемому результату. Поэтому при необходимости ремонта коробки передач воспользуйтесь услугами специализированной мастерской.Для снятия коробки передач приготовьте ключ на 13, 17, 27, шестигранник на 12, баллон, долото, молоток, шприц для заливки трансмиссионного масла и емкость для масла.

Снимите передние колеса и слейте масло из редуктора переднего моста. Отсоедините передний карданный вал от редуктора переднего моста

.

Отверните гайку и снимите болт крепления крышки левого подшипника коробки передач Нива Шевроле переднего моста к поперечине передней подвески.Снимите правый привод переднего колеса и отверните три гайки крепления крышки подшипника внутреннего шарнира левого привода к редуктору переднего моста

.

Разложите поворотный кулак, чтобы потянуть за него привод, отсоедините коробку передач от привода и снимите ее. Установка коробки передач переднего моста Нива Шевроле и снятые детали производятся в порядке, обратном снятию, после чего заправляем коробку передач маслом.

Коробка передач переднего моста автомобиля «Нива ВАЗ-21213» снимается для ремонтных работ, когда необходимо устранить дефекты, которые мы рассмотрели в статье — «Особенности переднего моста ВАЗ-21213».

Работы должны проводиться на подъемнике или смотровой яме.

Готовим машину к работе.

Отсоедините нижнюю левую шаровую опору от рычага для этого:

Выставляем и снимаем левое переднее колесо;

Откручиваем регулировочную гайку подшипников передней ступицы;

1. С помощью гаечного ключа на 22 отверните гайку крепления шарового шарнира к поворотному кулаку.	2. Устанавливаем упор под нижний рычаг и ключом на 13 откручиваем 3 гайки болтов крепления шаровой опоры к нижнему рычагу, удерживая болты вторым ключом.
3. Отверните болты	4 … Снимаем поворотный кулак с шаровым шарниром с нижнего рычага

Снимите левую растяжку передней подвески для этого:

1. Ключом на 22 откручиваем внешнюю гайку заднего крепления к кронштейну кузова	2. Снимите шайбу
3. Ключом на 19 откручиваем болт крепления переднего крепления к перекладине	4… Снимаем передний конец растяжки с кронштейна поперечины и снимаем натяжку

После этого приступаем непосредственно к снятию редуктора для этого:

1. Ключом на 13 отверните три гайки крепления крышки подшипника внутреннего шарнирного корпуса левого привода к редуктору переднего моста

2 … Поддеваем монтажной лопаткой крышку подшипника и, отводя поворотный кулак с приводом влево, вынимаем шлицевую часть корпуса внутреннего шарнира привода из отверстия корпуса КПП

Ремонт Запуск

Покажем подробную видео и фото инструкцию, как заменить передний мост и ведущую коробку передач в автомобиле НИВА 2131 (удлиненная пятидверка).На этой машине разрушился редуктор переднего моста, а точнее он не разрушился сам, а был разрушен во время езды по бездорожью. Чтобы добраться своими силами, открутили кардан от трамблера, вытащили остатки и уже смогли выехать на замки на заднем мосту. Приобретена новая коробка передач 213, 6 пар, так как сзади еще шестая коробка передач и взяли привод от 213 НИВов. Коробку передач взяли «голой», переднего поддона на ней нет, снимем со старого, почистим и установим на герметик. Работу лучше проводить на подъемнике или смотровой яме. Начинаем с очистки амортизаторов от грязи на рычагах. Головкой на 13 откручиваем эти крепления:

Снимаем привод, отстегиваем шар и складываем в стороны. Ослабляем обе гайки на приводах:

Для этого зажимаем приводной вал разводным ключом и незаметно откручиваем головкой на 27 как с одной, так и с другой стороны. Отстегиваем нижний шар, откручивая его три болта, и вместе с поворотным кулаком отводим в сторону.Вытащили привод из ступицы:

Для этого с помощью сборки сверху подняли большую головку за рычаг и вставили большую головку в проставку чашки. Откручиваем три гайки 13 сальника привода к мосту и болт (19), удерживающий кронштейн:

Откручиваем обе траверсы (левую и правую). Голова спереди 19, голова 24. Продолжение смотрите в роликах, все действия будут нагляднее.

Видео замены редуктора и приводов переднего моста на НИВА 2131:

Резервное видео как заменить передний мост и редуктор привода в НИВА 2131:

У меня давным-давно оторвался и грохотал грязевой дефлектор сальника приводного вала переднего моста. Терпел долго, но при замене КПП, которую решил не ремонтировать заново, как и узел сцепления, попросили поменять. К сожалению, оказалось, что грязевой дефлектор выполнен в едином блоке с фланцем — позиции 18-19 на рисунке … Через 6 т.км заклинило КПП. Хорошо, что нам удалось добраться до дома. Выяснилось, что сальник сдох, масло вытекло, подшипники приводного вала разрушены. Несмотря на наличие полутора литров масла в коробке передач, под машиной не было разводов, всегда внимательно за этим слежу.Скорее всего это произошло на лету и масло выдавило все сразу с вращающимися деталями. При этом каких-либо посторонних шумов, которые выделяются, я не наблюдал, однако общий шум трансмиссии увеличился, при этом ощущалось постепенное его нарастание спереди. За день до смерти коробки передач произошел инцидент, которого я не понял. Ужасные шумы при шлифовании в сочетании с заклиниванием трансмиссии. Я принял это за проблему со сцеплением, которая вызывает определенные затруднения. Не было возможности залезть под машину, обычно езжу в костюме, уезжаю рано, возвращаюсь поздно. Попытки найти что-то, глядя со стороны, результатов не принесли.

Посоветовавшись с гуру пришел к выводу, что: 1) разборка и ремонт КПП могут занимать много времени, поэтому решил купить коробку передач в сборе; 2) будет дороже выключить передний мост на время, поэтому транспортабельности машины добиться не стал, а поехал с товарищем за коробкой передач.

Инструкция дает довольно пространное описание процедуры снятия коробки передач:
Вывешиваем перед.Снимите стабилизатор поперечной устойчивости, распорки поперечин подвески и защитную пластину картера двигателя. Отсоедините амортизаторы от передних рычагов и переднего карданного вала от коробки передач. Сжимая пружину подвески, отсоедините шаровую опору от нижнего рычага и снимите пружину, плавно разгрузив ее. Отсоедините рулевые тяги от шарнирных рычагов, снимите колпачок и отверните гайку ступичного подшипника. Затем те же операции производятся на другом конце подвески. Ослабьте зажимной хомут соединения впускного патрубка с патрубком глушителей, отсоедините подвеску патрубков и глушителей в задней части автомобиля и на коробке передач. Откручиваем гайки крепления выхлопной трубы к выхлопной трубе и снимаем трубу вниз. Отверните гайки крепления передних подушек опоры двигателя к кронштейнам передней поперечины подвески. Поддерживая переднюю ось, откручиваем болт крепления правого кронштейна к двигателю и две гайки крепления переднего моста с левой стороны. Подняв двигатель на 25-30 мм, снимаем передний мост в сборе с валами привода передних колес. Установить и закрепить передний мост на ремонтном стенде …

Из этого обширного набора достаточно лишь небольшой части операций.

Итак, я сделал следующее:

Снимите передний карданный вал. Вешаем и снимаем правое колесо, снимаем колпачок и откручиваем гайку подшипника ступицы. Подставляем опору под мост. Отсоедините рулевую тягу от поворотного рычага. Полностью снимите амортизатор. Сожмите пружину, слегка приподняв ее (для облегчения сжатия). Отсоедините шаровой шарнир от нижнего рычага (т.е. открутите три болта, которыми шар крепится к рычагу). Откручиваем гайку крепления правого кронштейна переднего моста к двигателю. Откручиваем три гайки крепления крышки подшипника внутреннего корпуса шарнира (они же крепят правый монтажный кронштейн к мосту). Поднимая вверх поворотный рычаг, вынимаем из него хвостовик (вал) ШРУСа. Осторожно снимаем весь правый блок ШРУСа. Очищаем от старой смазки, надеваем полиэтиленовые пакеты, чтобы не пылить. Откручиваем три гайки крепления крышки подшипника корпуса левого внутреннего шарнира.Откручиваем гайку крепления заднего моста с левой стороны и кронштейн крепления (три болта).

Отвинтите переднюю гайку вместе со шпилькой, затянув контргайку. Теперь редуктор можно аккуратно снять с левого хвостовика ШРУСа. Нельзя сказать, чтобы было удобно, но особых трудностей это не создает. Однако в активе очень много сохраненных операций!

Сбор производится в обратном порядке. Следует отметить следующие моменты: перед установкой валы ШРУСа необходимо очистить. Я накрыл их и фланцы коробки передач полиэтиленовыми пакетами. во время установки малейшее неправильное движение приводит к потеканию грязи с автомобиля; перед установкой карданного вала необходимо оставить подвешенным одно колесо, так как соответствующие отверстия карданного вала и фланца коробки передач могут быть совмещены только случайно; пружину снимать не нужно, но лучше оставить на месте в затянутом состоянии;

по одной гайке к крышкам подшипников корпусов внутренних шарниров расположены очень неудобно и затягиваются на длительное и утомительное время рожковым ключом, а две другие удобно затягиваются длинной насадкой, чтобы гаечный ключ.

На всю процедуру у меня ушло около 8 часов чистого времени. Он работал во дворе дома без ямы. Наверное, для полноценной руки это долгий срок, но результат вполне удовлетворительный.

возможных неисправностей и их устранение

Наверное, нет ни одной машины, в которой не был бы установлен Стартер. Шевроле Нива — не исключение. Иногда выходит из строя стартер, но поскольку он простой, восстановить его своими руками несложно.Вам нужно только знать типичные проблемы с этим устройством и уметь их исправить. Он устроен довольно просто, и его легко понять.

Даже если автомобиль «Шевроле Нива» новый, от выхода из строя стартера никто не застрахован. Часто может быть производственный брак. Следовательно, мы должны уметь диагностировать эти узлы. Также важно знать узел устройства и принцип его работы. Надеюсь, после этой статьи даже новички смогут самостоятельно обслуживать закваску.

Как работает стартер?

Шевроле Нива комплектуется элементом с электродвигателем постоянного тока. Он питается от электромагнитов. Последние дополнительно комплектуются планетарной коробкой передач и тяговым реле.

Номинальная мощность 1,55 кВт. Потребляемый ток в режимах максимальной мощности не более 375 А. В момент торможения ток может достигать уровня 700 А. На холостом ходу нужно не более 80 А.

Пускатель состоит из 28 частей. В составе двигателя находятся магниты, работающие на постоянном токе.Все детали в корпусе, а якорь с крышкой затянут шпильками. Вал якоря закреплен как на опоре, так и в крышке. Когда элемент вращается, крутящий момент передается на приводной вал. Помогает стартер в этой планетарной передаче.

Последний также имеет «водило» и шестерни с внутренним зацеплением. Они вращаются на игольчатых подшипниках. Что еще входит в стартер? «Шевроле Нива», помимо вышеперечисленного, комплектуется щеточным механизмом.

Принцип работы

Когда водитель поворачивает ключ в замке зажигания, контакты замыкаются, проходя через реле стартера.Шевроле Нива и двигатель на ней все еще не работают. Питание подается на удерживающую и тяговую обмотки. Магнитное поле в них с определенной силой втягивает якорь в корпус, тем самым сжимая возвратную пружину.

После этого якорь толкает ложу и штифт. Замыкает контакты на втягивающем реле. Электростартер начинает вращаться. При этом вилка якоря толкает стартер Бендикс (им также оснащена «Шевроле Нива 1600»).На бендикс установлена ​​шестерня. Он входит в зацепление с маховиком двигателя автомобиля.

Когда маховик вращается быстрее стартера и шестерни Bendix, включается обгонная муфта. Он не дает баловаться крутящему моменту на Бендиксе, а затем с помощью рычага отходит назад. А за счет возвратной пружины деталь при запуске двигателя уходит в исходное положение.

Стартер и поломки

Что такое поломка стартера? «Нива Шевроле», как и любой другой автомобиль, эксплуатировалась достаточно интенсивно.Это приводит к отказу узла. Чтобы приступить к ремонту, необходимо сначала выявить причину поломки. Это единственный способ вернуть этот важный узел в работоспособное состояние. Если выполнять ремонтные работы самостоятельно, можно обойтись минимальными затратами. Например, если на автомобиле Шевроле Нива не крутится стартер, то зачастую причина кроется не в неисправности узла, а в разряженном аккумуляторе.

Чтобы двигатель автомобиля не запускался, достаточно зарядить аккумулятор. Но аккумулятор исправен.Тогда специалисты рекомендуют проверить провода — могли ли окислиться их выводы и контакты.

Проблемы с запуском стартера

Некоторые проблемы со стартером могут быть диагностированы по тому, как запускается двигатель автомобиля. Например, если после нескольких попыток не включается тяговое реле стартера, Шевроле Нива может не завестись. Теоретически это связано с обрывом витков реле. Но на практике это случается очень редко. Эта проблема решается заменой проводов, чисткой контактов, заменой или подзарядкой аккумулятора.

Слишком медленный пуск стартера

Необходимо убедиться, что аккумулятор достаточно заряжен. Далее проверяем состояние проводов и клемм. Эти проблемы могут привести к слишком раннему возгоранию. Это может вызвать так называемые обратные вспышки, которые работают против вращения коленчатого вала. Мощность будет передаваться на стартер, когда он находится в зацеплении с маховиком. При этом значительно снижается КПД.

Часто эти симптомы говорят о проблемах в электрической части устройства.Диагностика может проводиться только после разборки и разборки. Но сразу отметим, что проблемы будут связаны с сгоревшим коллектором или с закрытием его тарелок. Чаще всего просто изношенные или повешенные щетки в электродвигателе.

Стартер не может провернуть коленвал

Такие проблемы тоже бывают. Стартер рассчитан на работу на определенных оборотах. Если провода повреждены из-за коррозии, если они подвержены загрязнению, это может стать причиной медленного вращения или даже полного выхода из строя узла.

Вторая причина — шестерня, которая по каким-то причинам не может войти в зацепление с маховиком коленчатого вала. Муфта тоже может проскальзывать. Иногда причина такого поведения кроется в заблокированном двигателе.

Стартер вращается, но коленчатый вал не вращается.

Если стартер крутится, а двигатель не работает, то специалисты рекомендуют проверить состояние зубьев маховика и шестерни Бендикса. При интенсивной эксплуатации автомобиля возможен критический износ этих зубьев.Проверить их состояние через специальное монтажное отверстие. Заменить их можно, купив рекомплект на стартер «Шевроле Нива». Цена его около 500 рублей.

Такие же симптомы проявляются и в неработающем приводе. Если шестерня стартера хорошо входит в зацепление с маховиком двигателя, но не вращается, проверьте стартер на износ и другие механические повреждения. Возможно, узел установлен неправильно.

Что касается ремкомплектов для стартеров автомобилей Chevrolet Niva, комплектации и цен они могут сильно различаться.Но чаще всего производители учитывают все детали, которые подвержены износу и подлежат замене.

Диагностика

Итак, первым делом подключаем прибор к аккумулятору и к мультиметру. Можно подключить через контактный болт на тяговом реле. Для этого рекомендуется использовать провод, сечение которого не менее 1,6 квадратных метров. видеть. Также убедитесь, что щетки хорошо прилегают к коллектору, а температура узла в норме.

Цепь стартера, аккумулятора и мультиметра поможет диагностировать прибор. Замкните выключатель, подающий на клемму 12 В. Эту процедуру проводят трижды, постоянно меняя условия торможения. Схема включается на короткое время.

Если узел не вращается, а в его работе есть посторонние шумы, легко сделать вывод о неисправности устройства.

Также проверьте стартер при полном торможении. Этот метод диагностики позволяет выяснить причины поломок и помочь успешно отремонтировать агрегат.Для этой процедуры необходимо включить стартер и одновременно проверить показания счетчика. Проведите измерения напряжения мультиметром, а также измерьте тормозной момент. Сила тока не должна превышать 700 А. Напряжение должно быть не более 5 В, а тормозной момент — менее 13,72 Нм.

Если цифры другие, то стартер неисправен. Если ток больше, а момент меньше, то причина неисправности — короткое замыкание внутри обмотки якоря.Стоит проверить повороты. Также возможно короткое замыкание обмотки якоря на массу.

Разборка своими руками

Эти методы диагностики можно проводить только в случае демонтажа устройства. А для этого нужно знать, как снять стартер. На Шевроле Нива это делается так:

• Перед разборкой необходимо отсоединить провод минус АКБ. Судя по советам владельцев, стартер лучше всего разбирать через днище машины.При этом нужен путепровод или яма. После отключения АКБ защита двигателя снимается.
• Сам стартер закреплен на трех болтах. Чтобы разобрать устройство, вам достаточно их открутить. Откручиваю снизу нижний болт — так удобнее. Два других болта лучше открутить сверху. Самый проблемный — это верхний болт.
• Отвернув гайки, снимаем теплозащиту. Со стороны редуктора загибают жесть, а снизу откручивают болт, удерживающий жестянку.Далее можно аккуратно потянуть за стартер. И тянуть лучше вместе с проводами. Здесь их всего двое.

Первым делом очистить агрегат, освободить контакты и крепления от загрязнений, смазать механизм. При необходимости произведите замену вышедших из строя деталей. Можно установить новый стартер «Шевроле Нива». Цена новых узлов в зависимости от производителя от 4 000 р.

Заключение

«Шевроле Нива» — отечественный вездеход. Его приобретают те, кому абсолютно не нравится качество отечественных дорог.Это недорогие и относительно доступные автомобили. Итак, для тех, кто решил купить внедорожник «Шевроле Нива», комплектация и цены начинаются с базовой — L, на которой стоят штампованные диски и центральный замок, за 545 тысяч рублей. Максимальная версия — LE, с кондиционером и электроприводом, стоит 629 тысяч рублей.

2002 Chevrolet Niva 1.7 i (80 Hp)

Модификация Передняя подвеска Размер рулевых колес Гидравлический Размер / 70 R15; 205/75 R15

Chevrolet Niva 1.7 i (80 Hp) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Технические характеристики

Общая информация
Марка	Шевроле
Модель	Нива
Поколение	Нива
(Двигатель)	1. 7 i (80 л. автомобиль
Сиденья	5
Двери	5
Рабочие характеристики
Расход топлива (экономия) в городе	11 л / 100 км 21.38 миль на галлон США 25,68 миль на галлон Великобритании 9,09 км / л
Тип топлива	Бензин (бензин)
Ускорение 0-100 км / ч	19 сек
Ускорение 0-62 миль / ч	19 сек
Ускорение by Auto-Data.net)	18,1 сек
Максимальная скорость	140 км / ч 86,99 миль / ч
Удельная масса	16.9 кг / л. С., 59,3 л. .
Мощность на литр	47,3 л.с. / л
Крутящий момент	127 Нм @ 4000 об. / Мин. 93,67 фунт-фут. @ 4000 об. / Мин.
Расположение двигателя	Передний, продольный
Объем двигателя	1690 см 3 103. 13 куб. дюймы
Число цилиндров	4
Положение цилиндров	Рядный
Диаметр цилиндра	82 мм 3,23 дюйма
Ход поршня	80 мм 3,15 дюйма
Степень сжатия	9,3
Количество клапанов на цилиндр	2
Топливная система	Многоточечный непрямой впрыск
Двигатель без наддува
Пространство, объем и вес
Снаряженная масса	1350 кг 2976.24 фунта.
Макс. вес	1800 кг 3968,32 фунтов.
Макс.нагрузка	450 кг 992,08 фунтов.
Багажник (багажник) — минимум	320 л 11,3 куб. футы
Багажник (багажник) — максимум	650 л 22,95 куб. футы
Емкость топливного бака	58 л 15. 32 галлона США | 12,76 галлонов Великобритании
Размеры
Длина	4048 мм 159,37 дюйма
Ширина	1770 мм 69,69 дюйма
Высота	1652 мм 65,04 дюйма
Колесная база	2450 мм 96,46 дюйма
Колея передняя	1450 мм 57.09 дюйм.
Колея задняя (задняя)	1440 мм 56,69 дюйма
Характеристики трансмиссии, тормозов и подвески
Ведущее колесо	Полный привод (4×4)
Количество шестерен (механическая коробка передач)	5	32
Винтовая пружина
Задняя подвеска	Цилиндрическая пружина
Передние тормоза	Диск
Задний тормоз	Барабан
Рулевое управление с усилителем

Компактный внедорожник Chevrolet Niva 2016 раскрывается наизнанку через патентные изображения

После предварительного просмотра на Московском автосалоне 2014 года в рамках концепции Niva Vision, серийная версия компактного внедорожника Chevrolet Niva, похоже, постепенно приближается к производству. Эти патентные изображения, просочившиеся в российское государственное агентство «Роспатент», отвечающее за интеллектуальную собственность, хотели, чтобы мы так думали.

Концепт Chevrolet Niva Vision

Патентные изображения демонстрируют экстерьер второго поколения автомобиля, в котором присутствует большинство дизайнерских элементов концепта Chevrolet Niva Vision, представленного на Московском автосалоне в августе прошлого года. Заметное изменение, которое можно увидеть в концепции Vision, — это новая серебристая окраска, которая заменяет матово-черную отделку, в то время как некоторые функции, такие как лебедка, защита фар, багажник на крыше и дополнительные фонари, помимо колесных дисков, обернутых внедорожными шинами, имеют дали промах.

Также читайте: Представлен новый концепт Chevrolet Niva Compact SUV 2016

В качестве двигателя новой Нивы будет использоваться четырехцилиндровый бензиновый двигатель объемом 1,8 литра, полученный от PSA, который, как сообщается, будет производить 135 л.с., в то время как функции трансмиссии будут выполняться пятиступенчатой ​​механической коробкой передач. Этот двигатель заменит 1,7-литровый двигатель нынешнего поколения «Нивы».

Шпионские изображения салона показывают, что ничего не изменилось по сравнению с концепцией Vision, с такими функциями, как трехспицевое рулевое колесо, черная отделка рояля и полностью цифровая комбинация приборов, которая, кажется, вдохновлена ​​переносимыми мотоциклами.Одна вещь, которую, кажется, упускают из виду по сравнению с концепцией Vision, — это набор счетчиков, в которых размещены акселерометр, инклинометр и компас.

Шевроле Нива 2016 года может быть запущена в производство в ближайшее время, а запуск может состояться в 2016 году. Модель может быть предложена за пределами России на развивающихся рынках. После запуска Chevy Niva будет конкурировать с Ford EcoSport и Renault Captur. Запуск в Индии пока не подтвержден.

Изображение интерьера предоставлено: 7 City

описание, особенности, преимущества и отзывы

В данной статье будет рассмотрена возможность установки на семейство ВАЗ 2113-15 двигателя от Приоры.

Заказ на работу

Сначала все разобрано. навесное оборудование — ресивер, выпускной коллектор и т.д. После этого двигатель устанавливается на штатные опоры, соединяется с коробкой передач. Чтобы не было проблем со сменой ТНВД и при прокладке новой топливной магистрали, нужно приобретать стандартную рейку.

Кроме рампы потребуются более длинные топливные форсунки … Рампа не сразу крепится к двигателю. Сначала необходимо установить ресивер. Этот процесс довольно трудоемкий — нужно подкрутить все подушки и поднять машину домкратом.После этого можно вдавить ствольную коробку и вставить пандус с насадками. Навинчивание аппарели происходит после установки форсунок на колодцы. После этого ствольная коробка садится на место и фиксируется. При проведении работ будьте осторожны, чтобы не повредить резинки на ствольной коробке. Далее все элементы навесного оборудования устанавливаются на свои штатные места.

Электропроводка

Теперь можно делать электропроводку. Для начала нужно разобрать зажигание. Так как в машине нет четырех катушек зажигания, устанавливается стандартная, а от Приоры нужны только высоковольтные провода… Придется увеличить проводку примерно на 40 см, так как ее длины может быть недостаточно. То же самое и с датчиком фазы.

Выхлоп

Далее нужно заняться выхлопом. Необходимо демонтировать старый выпускной коллектор с катализатором; на его место устанавливается система «паук» 4-2-1 с отверстиями для ДК. Туда же ставится гофра. Полностью заменена выхлопная труба, дорабатывается штатная банка.

Менять термостат не нужно — можно оставить стандартный термостат, но его нужно будет правильно настроить.Если охлаждающий вентилятор соприкасается с ресивером, вместо него можно установить вентилятор от «Нивы», снаружи стоят две крыльчатки. Шланги на радиаторе подлежат замене. Генератор монтируется на штатные крепления, его ремень не подлежит замене.

Для правильной работы двигателя форсунки должны быть прошиты и откалиброваны. Декоративную решетку двигателя можно оставить на месте, необходимо лишь сделать подрезы с ее лицевой стороны. Существенно усилить всю конструкцию можно, установив скобу с четвертой насадкой.блок питания- он будет стоить не дорого.

После выполнения всех монтажных работ устанавливаются новые фильтры, заливается масло и производится обкатка двигателя. Сразу разогнать двигатель до максимальных оборотов нельзя, так как в это время детали двигателя натираются — детали могут деформироваться от чрезмерной нагрузки, что может привести к выходу двигателя из строя. В соответствующем разделе нашего сайта вы найдете статью про

Добрый день, давно не писал: (потому что не было времени…
Мотор моей Приорки был давно собран, и даже успел обкататься;) Проехал на нем 2000 км.
Ну а теперь о самом главном … как и из чего собрали новое сердечко 🙂
План действий:
1. Решил, что делаю мотор под себя, так что буду точить колодку + После расточки , сделай хонингование. Долго не думал, что обратился в Авто ВАЗ за Чекистовом 🙂 где любезно и понятно все объяснил моторист, что сначала купите поршни, а потом сделаю все, чтобы вы подошли.
2. Через час я была уже 50 октября в магазине «Ладья». Именно этот магазин стал моим любимым в Тюмени 🙂 Продавцы понимают, что продают + адекватный ценник на запчасти и их наличие. Есть, конечно, брак, который я без проблем поменял через 2 недели 🙂 зашумел видео ГРМ …
Купил:
Поршни «СТК» ВАЗ 21126 — 82,5 (Бестклинковые с антифрикционным покрытием) на коленвал 75,6 мм в. блок 197,1 мм, для шатунов 133.3 мм и штифты d18 мм) кольца 1,2 мм / 1,5 мм / 2 .0 мм

STK без заглушки с буйком Для компенсации степени сжатия на поршнях есть буйк, а по заявлению производителя степень сжатия с этими поршнями осталось без изменений.

Комплект поршневых колец d82,50 мм «ПРИМА» 1,2 мм, 1,5 мм, 2 мм

Заводился в Авто ВАЗ для расточки. Понравилось, что подъезжал к самой машине на машине, а то были плохие мысли, как протащить блок через всю мастерскую 🙂

В первую очередь Мастер растачивал поврежденный цилиндр, а потом и все остальные.Мне понравилось, что Мастер ответил на все мои вопросы 🙂 он даже объяснил, почему и что делает! Большой мастер + и респект за терпение))) так как после окончания расточки я вынул другой коленвал и попросил его проверить, он любезно согласился и проверил бесплатно … Я В ШОКЕ 0_0!

3. К вечеру уже приступили к сборке зверя … Подробно все описывать не буду 🙂 Выделю только самое главное …

При установке новых вкладышей и коленвала все было смазанный маслами.
Купил новый масляный насос, потому что мы повредили старый при снятии шкива = (.
Поршни, шатуны и штифты обязательно весит перед установкой! Чтобы все было одинакового веса …

I б / у новые сальники и прокладки …

Обязательно прочистил маслоприемник, по краю у меня был дохер герметика … Сначала промыл бензином, потом продул компрессором … С боков где ползать сложно, гвоздикой достал;)

Не забываем между ресивером и помпой поставить уплотнительное кольцо

Вставляем поршни 🙂 Собрали 1.5-2 часа …
Финансовый отчет:

Многие владельцы отечественных автомобилей задумываются о доработке своих «железных коней». Учитывая, что более современные модели оснащены инжекторами, на них доступна установка 16-клапанного силового агрегата. Большой популярностью пользуются «Нива-Шевроле» с двигателем от «Приоры» и классические модели ВАЗ с аналогичным доработанным двигателем.

Особенности монтажа силового агрегата

Установка двигателя Приора на Нива-Шевроле или ВАЗ 2107 займет у специалиста 1-2 дня.Но для начала стоит потратить много времени и денег на подготовительные работы … Для начала нужно купить сам двигатель. Если вы приобрели подержанный мотор, нужно с ним разобраться, что позволит в будущем продлить срок эксплуатации.

Еще одним плюсом разборки и доработки агрегата является простота установки переходных элементов, особенно если детали для Шевроле-Нива с двигателем Приора были сделаны своими руками. Манипуляции лучше проводить с навинчивающимся масляным картером, который тоже потребуется переделать.

Начало подготовительных работ

Подготовка к установке должна начинаться с демонтажа маховика нового силового агрегата. Его зубья будут неправильно расположены по отношению к шестерне стартера. Необходимо приобрести подходящую коронку и установить ее на маховик.

Следует учитывать, что Шевроле-Нива с двигателем Приора доработана только в части двигателя. КПП остается без изменений, поэтому стоит позаботиться о надежной и правильной стыковке этих двух агрегатов.Оптимально эту операцию проводить с помощью специальной переходной пластины. Вы можете купить готовое изделие или сделать его на заказ. Альтернативой соединению коробки передач и двигателя может быть крепление блока цилиндров к коробке передач напрямую. В этом случае будут задействованы всего три болта крепления. Многие автолюбители, испытавшие это на практике, утверждают, что сцепление достаточно надежное.

«Нива-Шевроле» с двигателем от «Приоры»: основной этап подготовительных работ

Обновленный двигатель будет немного сдвинут в сторону салона.Для его правильной установки необходимо вырезать часть металлической перегородки, разделяющей моторный агрегат и салон автомобиля. Рекомендуется проводить манипуляции осторожно, чтобы не вырезать лишнюю часть, так как обрабатываемый элемент обеспечивает жесткость корпуса. В качестве альтернативы вы можете использовать шлифовальную пилу, если у вас есть соответствующий опыт.

В торцевой части коленчатого вала только что установленного мотора потребуется установка ВАЗ-2107, а с двигателем от «Приора» необходимо отрегулировать элемент.Справиться с этой проблемой поможет любой токарь, работа не займет много времени. Для посадочных площадок мотора следует подготовить переходники с отверстиями.

Завершающий этап подготовительных работ

Если модифицируемый автомобиль оснащался карбюраторной системой, необходимо установить внешний топливный электронасос, привод педали газа с тросом, топливный фильтр … Насосный элемент от Волги с инжектором вполне подходит. Также потребуется установить специальный адаптер для блока сцепления.

Если автомобиль оборудован системой впрыска топлива, установка и подключение управляющей электроники не вызовет особых проблем. При установке двигателя ВАЗ-2112 или Приора на Ниву придется много времени потратить на подготовку. Однако последующий эффект и новое «сердце» железного коня стоит всех затраченных усилий.

Установка силового агрегата

После завершения всех подготовительных работ можно приступать к установке мотора.У профессионального мастера по ремонту этот процесс редко занимает больше суток. Рукописное участие потребует больше времени и усилий.

Наибольший объем работ придется провести с переделкой системы охлаждения и выхлопа … Старый коллектор от ВАЗ ранних выпусков не подойдет к мотору «Приора», как и патрубки соединительные, некоторые элементы системы охлаждения. Рассматриваемые детали проблематично купить в готовом виде, но их можно изготовить на заказ или с помощью газовой сварки.

Примерка рассматриваемых изделий осуществляется после установки нового силового агрегата с блоком цилиндров на подушки. Специалисты рекомендуют переместить маслозаливную горловину в двигатель, так как она упирается в перегородку, что усложняет процесс заливки смеси и настройки

Преимущества двигателя

Достаточно удачным оказался двигатель с 16 клапанами. Многие владельцы ставят его не только на «классику» ВАЗа, но и на новые модели (Нива-Шевроле, 2109, 2114).На такие автомобили установка силового агрегата значительно облегчается за счет совмещения и идентичности большинства элементов.

ВАЗ-2107 с двигателем Приора имеет следующие преимущества:

• высокие характеристики мотора по крутящему моменту, мощности и расходу топлива;
• изделие создано с использованием современных технологий;
• универсальность многих элементов и агрегатов, совместимость с другими двигателями ВАЗ, позволяет устанавливать агрегат на разные модели автомобилей;
• конструкция силового агрегата от «Приоры» не предполагает постоянной регулировки клапанов и подтягивания цепи ГРМ; Мотор
• считается одним из лучших среди отечественных агрегатов.

«Шевроле-Нива» с двигателем от «Приоры», цена которого зависит в основном от общего состояния, оказывается более экономичной, без потери маневренности и мощности. Аппарат будет стоить от 35 до 100 тысяч рублей.

Технические характеристики последних модификаций мотора Приора

Распространенная модель рассматриваемого двигателя выпускается под индексом 21126. Агрегат имеет рабочий объем 1,6 литра, мощность 98 лошадиных сил… В 2013 году выпущена новая модификация, которой комплектуется автомобиль ВАЗ-2107.

Для наглядности ниже представлена ​​таблица с техническими показателями силового агрегата «Приора» (21127).

Новинка оснащена рассматриваемым двигателем

В ближайшее время разработчики ВАЗа планируют выпустить в серийное производство обновленную «Ниву», которая будет оснащаться двигателем от «Приоры». Новый силовой агрегат позволит значительно снизить расход топлива, увеличив при этом скорость автомобиля.

На заводе ведутся активные работы по адаптации двигателя к «Ниве». Автомобиль может выпускаться в двух вариациях: с агрегатом мощностью 98 лошадиных сил или модифицированным аналогом, который тянет 106 лошадиных сил и имеет крутящий момент 148 Нм. Кроме обновленного двигателя, рассматриваемый автомобиль получит новую рулевую рейку, подрамник, улучшенные сидения, обогрев, предусмотрен кондиционер.

Шевроле-Нива

«Нива-Шевроле» с двигателем от «Приора» имеет следующие технические характеристики силового агрегата, представленные в таблице.

Автомобиль развивает максимальную скорость 150 км / ч, время разгона до сотни 17 секунд. Топливный бак вмещает 58 литров при расходе 9,6 л / 100 км в смешанном режиме движения.

И наконец, у меня есть «шеснар». На постройку шестнадцатиклапанного мотора от приоры ушло почти год. Давайте сразу перейдем к сути дела. Везде написано, что установить легко и просто, но с некоторыми нюансами пришлось разбираться самому.
И так, все по порядку:
Купил двигатель в разобранном виде. Машина попала в аварию, поэтому у нее погнулись клапаны, но все остальное было в порядке.
Очистил все моторный отсек, почистил, придавил моторный щит под ДВС. Поменял рулевую колонку, маятник, поперечный рычаг. Решил подвинуть петли, чтобы капот открывался против хода.
Забрали колодку на промывку и превратили в коленчатое отверстие под подшипник первичного вала КПП.Далее идет сборка двигателя, но, думаю, описывать это не стоит. Установлены патрубки охлаждения ТУРБО ТЕМА. Все остальное осталось родным. К сожалению плагин. Но со временем решу эту проблему.
Установил опоры двигателя с нивы, они жестче и выше классических. Подушки двигателя остались классическими. На одном кронштейне нужно просверлить отверстие под болты.
Картер двигателя пришлось слегка раздавить молотком, чтобы он не ложился на подрамник.Кувалдой раздавил моторный щит примерно на 5 см (может больше, поправил по месту), теперь есть подозрение, что печка не встанет.
Теперь о сцеплении. Вариантов компоновки три:
1. Маховик, диск сцепления от переднего привода, а также корзина и сцепление — из классики, но судя по видео «Tazteam» это нехорошо и со сцеплением будут плохие вещи.
2. Маховик, диск сцепления, корзина переднего привода, выжимной от Шевроле Нива.Я выбрал второй вариант и поставил под шаровую опору вилки пару шайб общей толщиной около 3 мм. чтобы не перекручивать рабочий цилиндр сцепления слишком сильно. ПКР остается на своем родном месте.
3. Маховик, диск сцепления, корзина переднего привода, выжимной узел от классика, зубило подшипник и проставка между ними (которая стоит 700 руб, а подшипник от шнивы стоит 300-400 руб).
Что касается маховика, снимаем венец, отнесем к токарю и снимаем буртик на 9 мм.Делается это для того, чтобы бензикс дошел до короны. Возможно, не стоило этого делать, но почитав в Интернете и по совету друзей, я так и сделал, и при этом шестеренка на бендиксе всегда оказывается зацепленной с короной. Для того чтобы стартер развить дальше, сделал проставки — обычные толстые шайбы 5-6 мм. под стартер. Ставим классический стартер, а значит, корона должна быть от классики. У классического обода меньше зубцов, чем на ободе переднего колеса.На маховик надеваем классический венец (оделся с помощью того же молотка легко).
Установили блок на подушки, прикрутили коробку тремя болтами. Болт надо было подпилить сверху (оказался длинным). Со стороны выпускного коллектора пришлось поставить гайку с шайбами ​​и закрутить вот так. При сборке головки желательно, чтобы кулачки первого цилиндра были направлены вверх, а второго были немного наклонены друг к другу. Настала очередь опустить голову.Ставим прокладку правильно, чтобы медное кольцо совпало с масляным каналом. Установка головы не обошлась без происшествий — лопнул болт. Купил все болты новые и снова затянул с затяжкой 7,5 кгс. а затем затяните каждый болт на 90 градусов по шаблону, а во втором круге также на 90 градусов.
Ролики ставились из 12-шки. Коленчатые валы мы уже установили в нужное положение и при установке шестерен риски на них стоят вертикально вверх.
