Печка газель схема заслонок

Всё перерыл, найти ни чего по делу не могу.

Объясняю. В мае прошлого года было куплено 3 НОВЫЕ Газельки, моя и товарищей. У меня и у товарища печка очень плохо греет, при -5 на улице на трассе печка не справляется, дует слааабым теплым воздухом, на месте тоже не отличается теплом.

А вот у другого товарища из это же партии машина, НО печка жарит жесть. Он при -15 едет с открытыми окнами — жарко ему бляха. При том, что половина дефлекторов закрыта.

Теперь по порядку, У ВСЕХ машин:
—
шланги подходящие к печке ГОРЯЧУЩИЕ в оба направления (помпа пашет правильно)
—
кран в подкапотном пространстве выключен и переведен руками в режим «Только на радиатор» (который направляет ОЖ мимо радиатора печки)
—
система охлаждения исправна, не течет и ни где не применялись ремонтные составы(т.е. радиаторы не забиты ни у кого)
—
переставлял себе блок управления климата от машины, где печка жарит — ни чего не изменилось(не в блоке управления проблема)

Подскажите куда ещё копать? Просто одно дело посмотреть радиатор(20 минут работы) или же разобрать ВСЮ торпеду, что бы добраться до отопителя и его серво-приводов, что бы «что-то» увидеть(пол дня работы).

Может с завода идет какой нибудь «брак» в настройке заслонок забора воздуха? Они тупо не до конца направляют воздух на радиатор, а часть пропускают мимо?

Очень нужна помощь, так как холода вот вот начнут крепчать! Не хочу в валенках на дальняк ездить))

Отопитель Газель бизнес принцип работы.

Отопитель Газель бизнес не плохая пародия на отопители иномарок, но только на первый взгляд. Управление отопителем осуществляется кнопками и рукоятками на электронным блоке, находящемся на панели управления. Воздух в отопитель, как и на всех «Газелях», засасывается электровентилятором через решётки под лобовым стеклом и, проходя через воздуховоды и дефлекторы поступает в салон.

Охлаждающая жидкость к радиатору отопителя подаётся через кран, открытие и закрытие которого осуществляет электропривод. От таких же кранов предыдущих моделей его отличает наличие дополнительного штуцера. В закрытом положении крана жидкость перенаправляется обратно в систему охлаждения.

Принцип работы отопителя

Побочным эффектом от работы мотора является тепло, которое вырабатывается за счёт сгорания топлива и от трения деталей. Тепло отводится от сильно нагретых деталей системой охлаждения двигателя посредством охлаждающей жидкости. Она движется по магистралям и, отдав тепло в атмосферу, возвращается обратно в ДВС. Движение ОЖ обеспечивает водяной насос (помпа), который работает от шкива коленчатого вала посредством ременной передачи. Также на моделях с двумя отопителями устанавливают ещё дополнительную электрическую помпу для лучшей циркуляции ОЖ по системе. Для быстрого прогрева мотора в системе имеются два контура (малый и большой). Между ними стоит термостат, который открывает проход в большой контур при достижении ОЖ температуры, на которую он настроен. Большой контур имеет в своей цепи радиатор, который быстро охлаждает горячую жидкость. Отопитель включён в малый контур. При правильной работе на прогретом двигателе печка дует тёплым.

Отопитель Газель Бизнес состоит из корпуса, воздуховодов с заслонками, радиатора, вентилятора с крыльчаткой, краника и блока управления. Горячая ОЖ из мотора по патрубкам попадает в печку и после отдачи тепла возвращается обратно. Для лучшей отдачи отопитель оснащён электромотором с крыльчаткой, который дует холодным воздухом через соты радиатора и, проходя через нагретый радиатор, воздух нагревается и поступает в салон уже горячим. Заслонками можно направлять потоки в нужном нам направлении (на стекло, на ноги, на лицо). Температура регулируется краником, который пропускает заданное количество ОЖ через печку. Все регулировки производится с блока управления.

Отопитель Газель бизнес устройство.

Управление краном производится автоматически блоком управления отопителем в зависимости выбранной температуры. Кроме того температура подаваемого в салон воздуха регулируется центральной заслонкой, которая поворачиваясь направляет поток воздуха, или часть его, через или в обход радиатора.

Кроме центральной заслонки существует ещё ряд заслонок, которые перераспределяют воздушный поток.Управление заслонками отопитель Газель бизнес, в отличие от предыдущих моделей, осуществляется моторедукторами, а не тросиками. Управление осуществляет блок управления отопителем. Электровентилятор отопителя находится внутри корпуса и для доступа к нему необходимо снять и разобрать весь отопитель. Не смотря на то, что электродвигатель вентилятора используется импортный, это расположение полностью перечёркивает все достоинства отопителя.

Плохо греет печка на газель бизнес 4216

Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).

И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.

Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.

С данным мотор редуктором (90.3780) связаны 2 ошибки: Е3 – неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки. Е6 – неисправность самого моторчика мотор редуктора, который управляет заслонкой.

Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.

У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Диагностика

Причин, из-за которых не работает печка Газель Бизнес, может быть очень много. И для успешного ремонта необходимо вначале выявить причину неисправности, а уж потом приступать к её устранению:

1. Первым делом нужно проверить уровень ОЖ в расширительном бочке. Низкий уровень ОЖ приводит к образованию воздушной пробки в системе охлаждения, а поскольку отопитель является самой высшей точкой, то «пробка» будет в нём.
2. Далее, необходимо проверить температуру ОЖ. В холодное время года двигатель интенсивно остывает, не успев набрать температуру. Может быть неисправным датчик температуры и показывать неверное значение температуры.
3. Затем необходимо проверить салонный радиатор, он забивается и может не пропускать через себя достаточное количество ОЖ. Проверить это можно, попробовав патрубки на входе и на выходе из него, они должны быть примерно одной температуры. Если на входе патрубок горячий, а на выходе холодный, то причина в забитом радиаторе.
4. Если входной патрубок также холодный, то нужно попробовать патрубок который идёт на радиатор из моторного отсека до краника. Если он горячий, значит, дело в неработающем кранике.
5. Ну а если и патрубок до краника холодный, то здесь вариантов больше

• первое, что нужно поверить, это термостат. Сделать это можно на заведённом, но не прогретом двигателе. Заводим и пробуем поверхность до термостата и после него. Поверхность до термостата должна нагреваться, а после должна оставаться холодной. Если патрубок после термостата нагревается, значит, дело в термостате.
• неисправна помпа. Она или заклинила, или лопнул вал, или пришла в негодность крыльчатка насоса. Жидкость плохо циркулирует по системе, и из-за этого отопитель может дуть холодным.
• пробита прокладка между блоком и головкой блока цилиндров. Данная неисправность также влияет на работу отоплителя и всего двигателя в целом. Она сопровождается клубами белого пара из выхлопной трубы и уменьшением ОЖ в системе охлаждения. В некоторых случаях возможен выброс тосола из расширительного бачка.

Конструкция

На Газели Бизнес управление системой отопления салона комбинированное и осуществляется как в ручном режиме посредством рычажков, так и при помощи кнопочного управления с панели приборов.

Схема работы отопления стандартная – поступление воздуха происходит через лобовые воздухозаборники путем всасывания вентилятором с электромотором, после чего проходит по системе дефлекторов и поступает непосредственно в кабину автомобиля.

Поступление охладителя в радиатор отопителя

контролируется заслонкой, угол положения которой осуществляется приводом от электромоторчика. Электромотор привода заслонки итальянского производства, что совершенно не гарантирует от его поломки, которые на этой марке Газели с ним случаются часто.

Управление двигателем

крана заслонки осуществляется в режиме автоматики и зависит от устанавливаемой температуры воздуха на выходе. В конструкции печки еще присутствует заслонка, которая регулируется моторедуктором с электроприводом и может направлять часть воздушного потока в обход радиатора.

В этом одно из главных отличий отопителя модели Бизнес от более поздних Газелей, на которых угол заслонок менялся при помощи системы тросиков.

Принцип работы системы отопления салона

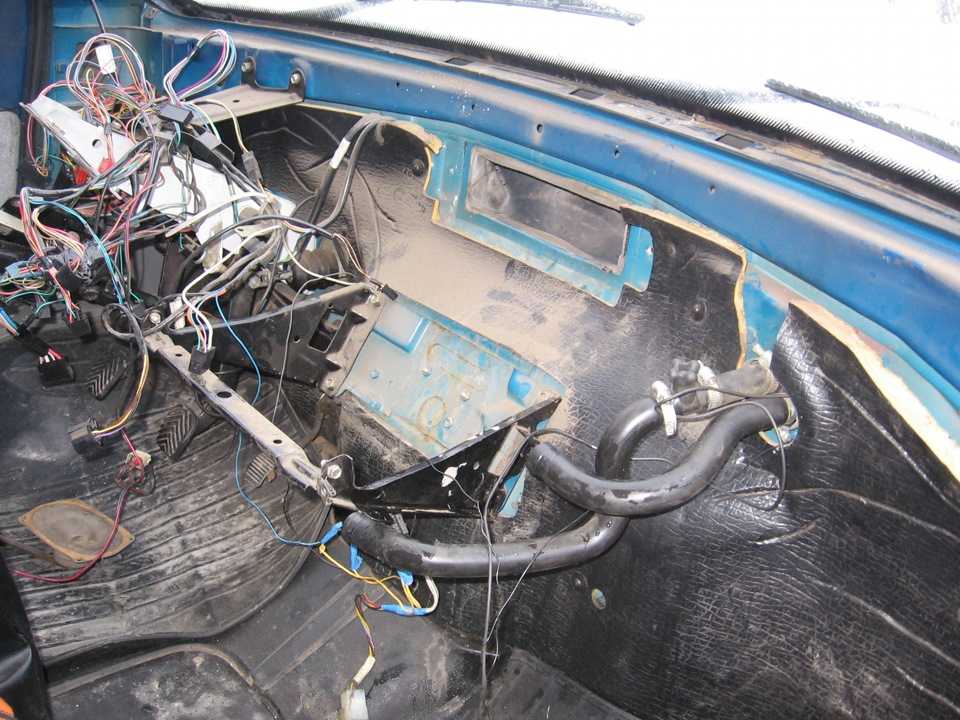

На Газели Бизнес, как и на большинстве автомобилей с жидкостным охлаждением двигателя, установлен отопитель, который включён в систему охлаждения. Нагретая жидкость от двигателя по трубкам поступает в радиатор печки и, отдав тепло, возвращается обратно в двигатель. Радиатор отдаёт тепло посредством воздуха, нагнетаемого вентилятором отопителя. Проходя через его соты, воздух нагревается. Также возможно регулировать скорость потока и направления обдува. Температура воздуха регулируется за счёт положения краника печки, он регулирует количество жидкости, пропускаемой через радиатор. Заслонки отопителя регулируют направление потока горячего воздуха, закрывая и открывая магистрали воздуховодов. Заменить заслонку возможно только при снятом и разобранном отопителе. А сделать это возможно, только демонтировав всю приборную панель.

Отопитель Газель Бизнес — ООО РЦ «Автодизель»

Для обеспечения комфорта в салоне автомобиля круглый год в автомобиле Газель Бизнес предусмотрено наличие системы отопления. Источником тепла здесь выступает двигатель, где при сгорании топлива, трения оно образуется и требует отвода для предотвращения перегрева и заклинивания. Непосредственно система охлаждения имеет большой и малый контур циркуляции антифриза или иной жидкости, а регулирование идет термостатом. В итоге летом тепло от двигателя направляется в атмосферу, а зимой может быть использовано для обогрева кабины.

Конструктивные особенности печки

Отопитель в Газель Бизнес не отличается принципиально от других автомобилей. Фактически, он представляет радиатор, где происходит тепловой обмен между охлаждающей жидкость двигатель и воздухом. Одновременно для повышения качества отопления и улучшения отбора тепла жидкость сюда поступает непосредственно из головки блока цилиндров, которая остается самой горячей частью двигателя. Это позволяет начать подачу теплого воздуха в салон даже до достижения мотором рабочей температуры.

Одновременно количество тепла, поступающего непосредственно в салон Газель Бизнес через радиатор отопителя можно регулировать. Обеспечивает это кран, который либо пропускает нагретую двигателем охлаждающую жидкость, либо сбрасывает ее обратно в большой круг. Регулировка его расположения идет из салона за счет наличия электропривода, регулирующего положение регулирующей заслонки. Также количество тела в салоне Газель Бизнес можно регулировать за счет корректировки интенсивности обдува, что обеспечивает моторчик с крыльчаткой. Ускорение вращения последнего усиливает обмен и повышает, соответственно, количество отбираемого тепла.

Основные неисправности

Система отопления Газель бизнес также потенциально может выйти из строя. О проблемах говорит невозможность обогрева кабины либо недоступность регулировки объема попадающего в нее тепла. Для поиска неисправности необходимо проконтролировать следующие элементы системы:

• кран самого отопителя;
• мотор-редуктор;
• электропривод и регулятор числа оборотов обдувающего вентилятора.

О проблемах с краном говорит невозможность перекрытия или открытия подачи тепла. В этом случае он не может открыть или заблокировать подачу жидкости охлаждения непосредственно в радиатор печки вашего Газель бизнес. Проконтролировать его работу поможет обычная лампа накаливания и кусок любого провода. Для начала определяем целостность сети управления. Здесь достаточно замкнуть лампочку, подключив ее к проводам разъема. Если она не загорелась, то ваш провод от черного прикрепите на кузов (если лампа загорелась, то имеет место обрыв в черном «минусе»).

В противном случае надо проверить целостность предохранителя F13, а также целостность цепи от него непосредственно до разъема. Если с цепью все в порядке, то замкните кран отопителя (для этого соедините по очереди черный провод с зеленым и коричневым). При отсутствии характерного шума работы крана он требует замены.

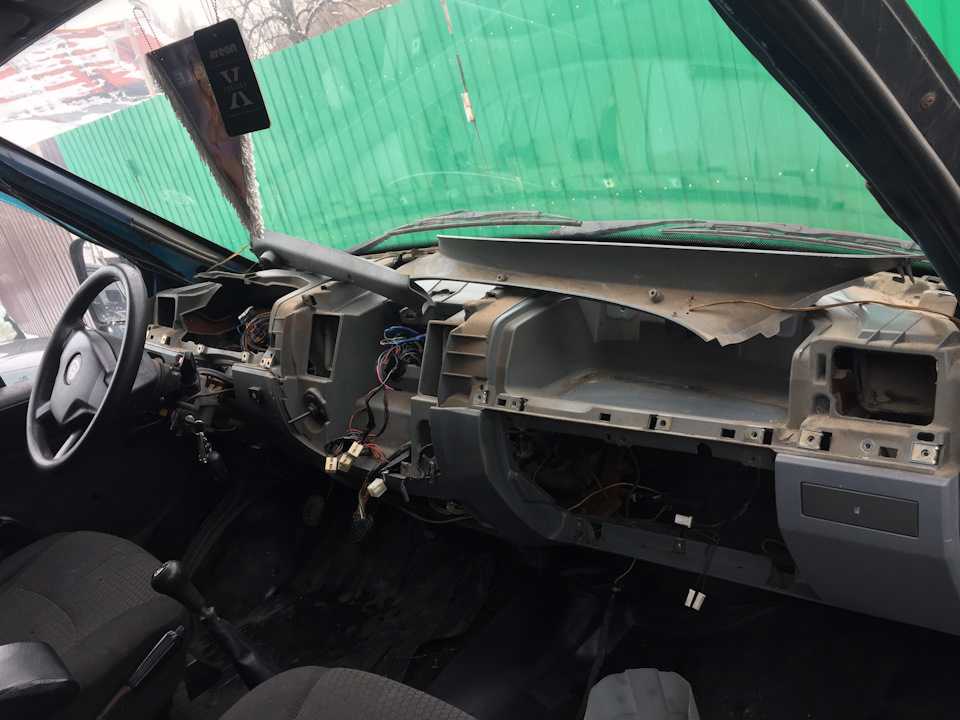

Для проверки мотор-редуктора заслонки обдува стекла в Газель Бизнес надо снять нижнюю часть панели. Теперь разъем его питания надо подключить мультитестер или упомянутую выше лампу. Для определения работоспособности достаточно включить зажигание и отопитель, а также нажать на кнопку управления заслонкой. Если напряжение появилось или загорелась лампа, а мотор-редуктор не работает, то он требует замены.

Проконтролировать работоспособность электропривода вентилятора вашего отопителя в Газель модели Бизнес можно демонтировав воздухозаборник. Внутри вы увидите два провода с разъемом, к которым подключите тестовую лампу и поверните в разные стороны регулятор объема подаваемого воздуха.

При максимальной скорости лампа должна светиться ярко, а при снижении постепенно тускнеть. Если подобного не происходит, и она вовсе не горит, значит проблема в цепи питания либо регуляторе числа оборотов. Вторым этапом контроля остается определение сопротивления между двумя выводами привода в разъеме.
