Вентилятор печки Лада Ларгус — замена, артикул мотора, как снять?

Вентилятор печки Лада Ларгус – это важная часть системы отопления автомобиля. При его неисправности нарушается циркуляция воздуха в салоне автомобиля, а также перестает отводиться тепло от радиатора печки. В итоге мы получаем неправильно работающую систему отопления.

Где находится вентилятор печки Лада Ларгус?

Как и в большинстве современных автомобилей, вентилятор печки Лада Ларгус находится в салоне автомобиля под приборной панелью ближе к центру. Поэтому для его замены потребуется полный или частичный демонтаж центральной панели. Как это сделать мы расскажем ниже в материале.

Замена вентилятора печки Лада Ларгус

Как Вы уже догадались из вышесказанного, замена вентилятора печки Лада Ларгус – это не самая простая задача. Однако, если знать последовательность действий и иметь желание, можно справиться с этой задачей. С первым поможем мы своей инструкцией, а вот желание – дело житейское.

Первым делом частично снимаем уплотнитель передней пассажирской двери. Полностью его снимать не надо, достаточно будет той части, которая закрывает накладку передней пассажирской стойки.

Демонтируем накладку передней пассажирской стойки. Она крепится на защелки, поэтому просто тянем на себя и снимаем ее.

Под накладкой есть верхний болт крепления панели. Отворачивается он ключом ТОРКС.

Отгибаем нижнюю овальную заглушку и отворачиваем под ней еще один болт.

Демонтируем центральный тоннель.

Под ним справа и слева есть еще два винта крепления. Отворачиваем их тоже.

Снимаем накладку магнитолы, а потом и саму магнитолу. Под ней находится еще один болт крепления панели.

Отводим правую часть панели максимально на сиденье и фиксируем. Можно использовать кусок пенопласта или брусок. Или же прибегнуть к помощи друга.

Располагаемся поудобнее и нащупываем фишку. Чтобы ее снять потребуется сжать 2 фиксатора и потянуть на себя.

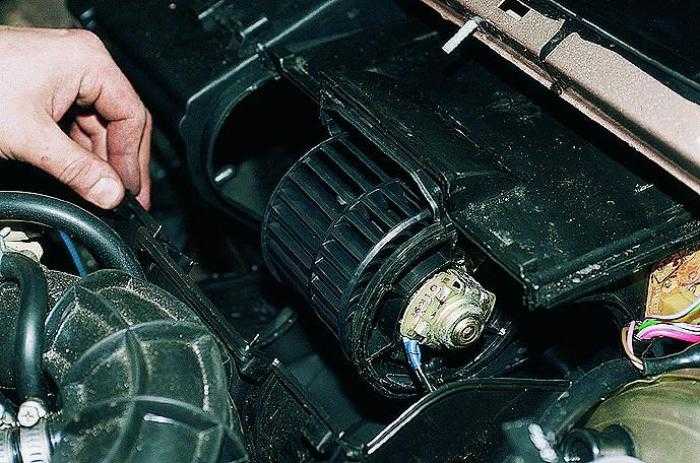

Далее снимаем сам мотор вентилятора печки Лада Ларгус. Обязательно переводим заслонку направления воздуха салона в крайнее правое положение. Нажимаем фиксатор и поворачиваем моторчик печки против часовой стрелки.

После проделанных манипуляций он должен выйти из посадочного места. Если вентилятор не выходит, то еще чуть-чуть оттягиваем панель приборов, чтобы он вышел.

Установку нового моторчика делаем в обратном порядке.

Замена мотора печки Лада Ларгус видео

Почему мотор печки Лада Ларгус дает сильную вибрацию?

Все дело в том, что салонный фильтр Лада Ларгус находится не перед вентилятором, как это обычно делают автопроизводители, а за ним. Т.е. вся грязь, листва и прочий мусор попадают в вентилятор. Естественно, что все это набивается на лопасти и дает сильную вибрацию.

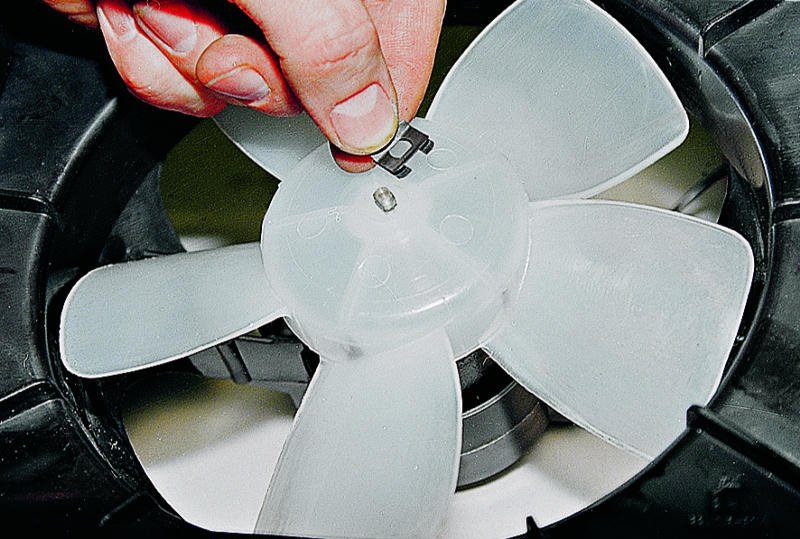

Кстати, крыльчатка вентилятора отбалансирована уже с завода:

Какой мотор вентилятора печки Лада Ларгус стоит с завода?

Наш автомобиль с завода не разбирался никем и снятие вентилятора Лада Ларгус мной производилась впервые. При снятии мотора я обнаружил, что производителем является фирма Bosch. Об этом свидетельствует надпись GMV Bosch X90. А артикул детали — N107536E. Данный моторчик печки делается в России.

Вентилятор печки Лада Ларгус с кондиционером артикул

Вентилятор печки Лада Ларгус с кондиционером имеет артикул 6001547487.

Есть еще замена артикула производителем — Renault 272106020R.

Мотор печки Лада Ларгус без кондиционера артикул

Мотор печки Лада Ларгус без кондиционера имеет артикул 6001547691. По данному номеру можно заказать оригинальный вентилятор отопителя на LARGUS.

Лада Ларгус снять вентилятор печки без разбора панели видео

Посмотрев данное видео, Вы легко сможете снять вентилятор печки Лада Ларгус без разбора панели.

Не работает вентилятор печки Лада Ларгус

Давайте разбираться, почему не работает вентилятор печки Лада Ларгус. Здесь рассмотрим основные причины поломок и неисправности мотора вентилятора Ларгус.

Причина	Способ решения
Неисправен предохранитель.	Бывает такое, что перегорает предохранитель вентилятора печки Лада Ларгус. Находится в монтажном блоке в салоне. Номер предохранителя на схеме F36 / (Зеленый) / Электродвигатель системы отопления, кондиционирования и вентиляции. (рис 1).
Неисправен мотор отопителя.	Бывают случаи, что перегорает сам электродвигатель. Проверить можно, подав напрямую на двигатель питание. Полярность не имеет значения. Важно оценить работу мотора. Если моторчик не работает – меняем на новый.
Стерлись щетки на моторе.	Такая неисправность появляется очень часто. Признаки поломки – моторчик печки самопроизвольно выключается, а работать начинает при тряске или удару по корпусу печки. Проверяется все через визуальный осмотр щеток. Изношенные щетки меняются на новые.
Сильная вибрация при включенной печке.	Чаще всего причиной является налипание грязи на лопасти. Лечится чисткой лопастей.
Плохой контакт или обрыв цепи питания вентилятора.	Еще одной частой причиной поломки печки Лада Ларгус является плохие контакты в фишках, а также обрыв. Лечится прозвоном проводки и визуальным осмотров контактной группы.

Рисунок 1

Заключение

В данном материале мы разобрались, как выполняется замена вентилятора мотора печки Лада Ларгус, указали артикулы для заказа, выявили типичные поломки и неисправности, а также методы их устранения. На этом все. Спасибо за внимание и до новых встреч на нашем сайте.

Замена моторчика печки Рено Логан без снятия панели приборов

При сломанной печке люди в машине чувствуют себя дискомфортно, причем как зимой, так и летом. Печка требуется для создания комфортной температуры, с ее помощью избавляются от конденсата на стеклах, без нее стабильность работы двигателя может быть нарушена. Чаще из строя выходит мотор печки, и популярный автомобиль Рено Логан не исключение. Проблему по замене моторчика можно решить самостоятельно.

Мотор отопителя на Рено Логан поставляется двумя компаниями – непосредственно Renault и сторонним производителем Valeo, оба они считаются оригинальными. Предлагаются модификации для машин с кондиционерами и без них. Первые имеют немного большую мощность, в остальном их конструкция идентична, поэтому ремонт и обслуживание ничем не отличаются.

Чаще причина поломки мотора печки – износ деталей с течением времени, поскольку кольца, щетки и другие подвижные детали рано или поздно выйдут из строя. Реже случаются проблемы эклектического плана – окисление контактов или обрыв проводов. Нередко просто вырабатывается смазка на движущихся частях моторчика и вентилятора.

Свист слышится из-под центральной панели и является признаком того, что подшипник моторчика печки вышел из строя и если моторчик снять, то можно будет убедиться, что подшипник заметно люфтит на валу. Такой свист говорит о том, что печка скоро сломается и ее лучше заменить. Сидеть в салоне становится не слишком приятно, монотонный свист сильно утомляет. Если механизм просто смазать, это не некоторое время устранит проблему, но свист неизбежно возобновится.

Эта проблема возникает при полностью открытых шторках на центральной панели. В холодное время года даже при полной мощности в машине все равно остается холодно. Водитель замечает проблему только по прошествии времени, лобовое стекло при минусовой температуре может не отмерзать, ограничивая обзор. Нередко на четвертом положении поток воздуха менее интенсивен, чем на втором.

Главная причина такой поломки – проблема с моторчиком. Реже – засорение салонного фильтра. В этом случае нужно разобрать печку и осмотреть мотор и салонный фильтр. Только после этого можно будет выявить и устранить причину неисправности.

Вентилятор отопителя Логан интегрирован в один блок с моторчиком, поэтому демонтируется вместе с ним. Многие автовладельцы Renault Logan говорят, что для его демонтажа требуется полностью снять центральную панель автомобиля, но существует способ сделать это, просто открутив два крепежных болта.

Чтобы снять вентилятор печки, сначала снимается облицовка правой стойки, нужно аккуратно поддеть ее отверткой и поддеть две защелки. Она открывает верхний саморез, который откручивается отверткой с наконечником Т20. Снизу на панели находится пластиковая заглушка, под которой еще один саморез с такой же головкой. После вывинчивания саморезов заглушка закрывается, а уплотнитель двери полностью снимается, чтобы не повредить их при работе. После можно будет снять вентилятор.

Панель аккуратно снимается с направляющих элементов. Вентилятор печки Рено Логан находится под бардачком, установленный в воздуховоде. Увидеть его, даже если максимально отогнуть панель не удастся, все манипуляции проводятся на ощупь.

Сначала аккуратно отключаете электрический разъем, затем снимаете вентилятор отопителя Рено Логан. Для этого нажимается защелка, и он проворачивается по часовой стрелке до щелчка, вытягивается из крепления. При этом правая часть приборной панели оттягивается достаточно сильно, поэтому нужно быть осторожным, чтобы не сломать пластик.

Два типа вентиляторов отличаются разъемами и креплением к корпусу. Замена вентилятора печки на Логан осуществляется после демонтажа всего узла. Снимаете крышку и видите моторчик, если он работает, достаточно смазать его ATF из шприца. Если это не помогает, его можно прозвонить, проверить щетки, но скорее всего потребуется замена мотора отопителя. После осмотра, профилактики или замены узла он устанавливается на место в обратном порядке.

Снять и поменять моторчик печки на Renault Logan можно самостоятельно. Для этого не требуется никаких особых инструментов и приспособлений. Единственная сложность – демонтаж и обратную установку нужно будет производить на ощупь. Но при определенной сноровке с этим проблем не возникает. Чтобы новая деталь гарантировала надежность, покупать моторчик печки лучше от оригинальных производителей, которые рекомендует Рено, их всего два. После монтажа нужно проверить надежность закрепления панели, облицовки правой стойки и резинового уплотнителя. Если этого не сделать, посторонние скрипы и сквозняки сделают езду некомфортной.

Нанять инженера по ремонту плит может быть очень дорого, не говоря уже о том, что это очень дорого!
Мы здесь, чтобы помочь вам показать вам, как заменить вентилятор на плите, потому что задача довольно проста, если вы знаете, как это сделать. Наше пошаговое руководство гарантирует, что вы сможете быстро и просто заменить вентилятор плиты на один из наших сменных двигателей или вентиляторов и вернуть свою духовку в рабочее состояние в кратчайшие сроки!
1. Отключите плиту от сети. Перво-наперво: убедитесь, что ваша плита не подключена к сети, прежде чем пытаться заменить вентилятор духовки.
2. Снимите дверцу духовки. Мы рекомендуем снять дверцу духовки для облегчения доступа. В противном случае, это может быть немного сложно достичь! Дверца духовки должна быть закреплена на петлях.

3. Снимите заднюю панель внутри духовки. Независимо от того, является ли ваша духовка отдельно стоящей или встроенной, скорее всего, вам придется снять «заднюю пластину» внутри духовки с вентилятором, чтобы добраться до вентилятора. Иногда вентилятор будет находиться на видном месте внутри духовки, что значительно проще, хотя после снятия задней панели процесс в основном остается таким же. Элементы вентилятора, используемые для нагрева вашей духовки, скорее всего, будут расположены в задней части духовки, за задней панелью. Задняя панель обычно удерживается на месте с помощью от 2 до 6 винтов, просто отвинтите заднюю панель
4. Проверьте визуальные признаки неисправности вентилятора духовки. В некоторых случаях элемент вашей конвекционной печи будет иметь визуальные признаки неисправности и может сгореть, сломаться или расколоться. Однако во многих случаях визуальных признаков отказа не будет, поэтому помните, что сломанный вентилятор не всегда очевиден.

5. Открутите старый элемент и замените вентилятор духовки. В большинстве случаев нет необходимости снимать элемент духовки для завершения ремонта. Если вентилятор просто прикручен, то перед вами стоит очень простая задача — просто открутите старый элемент, отсоедините провода, а затем вкрутите новый вентилятор. Обязательно сделайте заметку или сделайте снимок, чтобы убедиться, что вы помните, в какую сторону подходят провода, чтобы снова прикрепить провода к вашему новому вентилятору духовки.
Если вентилятор был привинчен к задней части духовки, то необходимо снять духовку с корпуса, чтобы снять заднюю крышку и открутить вентилятор.

Многие порекомендовали бы заменить оригинальный вентилятор марки вашей плиты, хотя мы обнаружили, что высококачественные альтернативные запасные части отлично справляются с задачей, если ваш бюджет немного ограничен! Что бы вы ни выбрали, вы обязательно найдете его в нашем разделе двигателей и вентиляторов.
Если вам нужна помощь, пожалуйста, не стесняйтесь обращаться к нам — мы предложим вам помощь, где только сможем!
Как заменить двигатель вентилятора духовки в электрической плите
Если ваша духовка включается, но вентилятор не вращается, значит, у вас неисправен двигатель, который необходимо заменить. Вентиляторы на самом деле состоят из двух частей: это двигатель, который находится за камерой духовки, и лопасть вентилятора, которая находится внутри полости духовки. Обычно они продаются в виде трех отдельных запасных частей.
Какой бы ни была причина того, что ваш вентилятор не работает должным образом, если вам нужно заменить двигатель вентилятора в духовке, вам будет приятно узнать, что вы попали в нужное место!

Если вы не знаете, с чего начать, не нужно паниковать. Мы расскажем вам, как успешно заменить двигатель вентилятора, не повредив духовку.

В этом видео показан пример снятия или замены детали на типичном станке, некоторые модели могут отличаться, но процедура должна быть схожей.
Что вам понадобится:
Двигатель вентилятора
Отвертка
Клещи
Шаг 1. Советы по безопасности (выключите плиту)
Безопасность прежде всего! Прежде чем приступить к ремонту, убедитесь, что вы выключили прибор из сети.

Шаг 2. Извлеките печь из камеры (если она встроена)
Если у вас есть встроенная духовка, подобная той, что показана в этом видео, вам нужно будет извлечь ее из полости, а для этого просто выкрутите винты с обеих сторон полости и поднимите ее, а затем, при необходимости, отсоедините все кабели. сзади. Ваша плита теперь находится на открытом пространстве, так что вы действительно можете приступить к работе прямо сейчас!
Шаг 3. Снятие панелей
На этом этапе нам нужно снять дверь. Теперь на большинстве дверец духовки на каждой петле будет защелка, которая при перемещении в открытое положение позволит вам закрыть дверцу и осторожно поднять ее. Следующее, что нужно снять, это задняя панель. Если он удерживается на месте винтами с головкой Torx, вы можете использовать биту Torx на конце отвертки, чтобы удалить их.

Затем нам нужно снять панель, которая находится перед вентилятором, и на духовке в видео она удерживается на месте четырьмя винтами с головкой Torx. Снимите гайку, которая на самом деле имеет обратную резьбу, поэтому она ослабляется не так, как вы думаете! (Если он окажется немного тугим или упорным при выходе, вы можете использовать гаечный ключ или плоскогубцы, если хотите).
Шаг 4. Отсоедините неисправный двигатель вентилятора
Давайте вытащим старый вентилятор… прямо сейчас, так как теперь вы можете видеть двигатель вентилятора, который вам нужно запомнить, как он сидит, готовый к тому, когда вы добавите новый.
eSpares Главный совет: сфотографируйте на этом этапе, чтобы вы знали, как подключить провода к новому двигателю вентилятора. Что вам нужно сделать, так это удалить все провода, у этого есть клемма заземления, но она не заземлена (но у вас может быть). Просто отсоедините провода от двигателя, и теперь вы готовы удалить три крепежных винта, которые удерживают двигатель вентилятора на месте, после чего его можно снять.

Шаг 5 — Установка нового двигателя
Пришло время для этого нового двигателя вентилятора! Вставьте двигатель и вставьте винты, затем просто снова прикрепите провода. Все, что осталось сейчас, это снова начать собирать вещи, начиная с задней панели. Теперь вы можете надеть лезвие, а затем гайку, но помните, что она затягивается в направлении, противоположном тому, что вы думаете! (Опять же, если он окажется немного тугим, вы можете помочь торцевым ключом или плоскогубцами).
Все, что осталось сделать, это снова установить панель внутри духовки перед вентилятором, установить на место дверцу (не забывая опустить защелки на дверце при установке, чтобы можно было закрыть дверцу) и установите духовку обратно в шкаф.

Поздравляем — теперь вы успешно заменили двигатель вентилятора в духовке! Теперь вы снова можете вернуться к приготовлению вкусных блюд на ужин.
