Замена задних стоек на ВАЗ 2110 своими руками, диагностика неисправности (видео)

Содержание:

1. Задачи
2. Стуки
3. Замена

Выполнить замену задних стоек у ВАЗ 2110 не сложно даже в условиях собственного гаража без помощи специалистов. Самостоятельный ремонт не займет много времени, зато сохранит внушительную сумму денег, которую бы вам пришлось платить на станции технического обслуживания.

Задачи задних стоек

Задние стойки, как и передние, являются важным узлом автомобиля, созданные для поглощения энергии кузова. Эта энергия передается во время движения по дороге. Если покрытие неровное, стойки испытывают двойную нагрузку.

Схема устройства балки

Как результат, стойки влияют на комфорт и безопасность. Можно выделить несколько основных задач данных элементов.

1. Отвечают за износ ходовой, способствуют амортизаторам во время «подпрыгивания» кузова. Ведь если машина прыгает, в этот момент колеса не соприкасаются с поверхностью, тормоза не работают, на кузов воздействуют боковые силы. Это не безопасно.
2. Повышают комфорт при вождении. Отсутствие эффективной амортизации негативно сказывается на комфорте. Особенно, если речь идет о неровных дорожных участках.
3. Грамотно установленные амортизаторы минимизируют тормозной путь, не дают кузову колебаться при подпрыгиваниях.

Если стойки плохо установить, длина тормозного пути заметно увеличится, кузов будет качать в стороны при подпрыгиваниях, что приведет к износу ходовой, резины и прочих элементов автомобиля.

Стуки

Выполнить замену задних амортизаторов у ВАЗ 2110 необходимо сразу после того, как вы услышали характерные стуки сзади.

Следует грамотно подойти к этому вопросу, изучить по видео процедуру замены, проконсультироваться у специалистов и обязательно просмотреть руководство по эксплуатации вашего автомобиля.

Стуки возникают по разным причинам сзади, потому в этом следует разобраться более детально.

1. Если при движении по неровному участку наблюдаются стуки, амортизаторы, судя по всему, Вышли из строя. Единственное решение — замена на новые.
2. Если вы видите, что резиновые втулки рычагов износились, меняют подвески.
3. При осадке пружины она обязательно подлежит замене.
4. Стук — это вероятно признак слабой фиксации амортизатора или износа втулок проушин, выполненных из резины.
5. При перегрузке задней подвески или ее повреждения также возникает стук.
6. Если разрушились втулки рычагов подвески, задняя ось смещается, появляется стук.
7. Когда стук наблюдается от рычагов подвески, рекомендуется их заменить на новые.
8. Определить стуки можно и по загруженности задней части. Разгрузите багажник и не садите никого на второй ряд. Так проще разобраться, в чем причина — амортизаторах или пружинах.

Замена

Сделать ремонт задних стоек своими руками вы сможете без особых проблем, потому смело принимайтесь за работу. Но только при условии определенного опыта в подобных делах.

Увы, задняя стойка быстро изнашивается, особенно, если регулярно передвигаться на автомобиле по проселочным дорогам с загруженным багажником и салоном.

Перед тем как приступить к ремонту, важно заметить, что одновременно с этим следует заменить и пружины. Работа выполняется одновременно, потому рассмотрим весь процесс в комплексе.

Процедура выглядит следующим образом.

1. Снимите обшивку с багажника. Это позволит получить доступ к задним стойкам вашей десятки.
2. Отсоедините обшивку аккуратно возле колесной арки, чтобы добраться к верхнему узлу крепления амортизатора.
3. Верхний узел держится на гайке, открутить которую вы сможете накидным ключом. Шток при этом придерживайте в неизменном положении, потому заранее вооружитесь рожковым ключом на 6.
4. Освободив верхний узел, двигайтесь к нижнему. Поднимите на домкрате заднюю часть автомобиля, снимите задние колеса, откуда открывается взор на стойку. Автомобиль обязательно зафиксируйте на месте стояночным тормозом и дополнительными упорами под передними колесами.
5. Нижний узел крепится гайкой на 19. Раскрутите ее, достаньте болт нижнего узла.
6. Полностью извлеките всю конструкции стойки. Помимо амортизатора, вы вытащите пружину. Удалите старую резиновую прокладку между корпусом машины и пружиной, замените ее на новую.
7. С верхнего штока амортизации снимите распорную втулку. Она может подойти для нового амортизатора, поскольку практически не изнашивается, служит долго. Если втулки не будет, задняя стойка разобьёт посадочное место.
8. На весь шток нанесите силиконовую смазку, что позволит заметно продлить срок службы конструкции.
9. Замените старые элементы на новые, и приступайте к процедуре обратной сборки.
10. Прокладку верхнего узла обязательно закрепите на кузове, используя липкую ленту.
11. Узел задней стойки поместите на его посадочное место. Пружина должна находиться в растянутом состоянии.
12. Закрепите у нижнего узла стойки болт, но затягивать его не нужно.
13. Между кузовом автомобиля и задней балкой установите опору. Постепенно начинайте опускать автомобиль, направляя стоечный шток в посадочное отверстие на подкрылке.
14. Следите за тем, чтобы в багажнике показался кончик штока. После этого гайку фиксируют и затягивают.
15. Остается снять домкрат, убрать дополнительную опору, затянуть гайку нижнего узла и проверить качество проведенного ремонта.

Теперь вы знаете, как снять заднюю стойку у автомобиля ВАЗ 2110. Задача действительно не такая сложная, как может показаться. Здесь главное осторожность и аккуратность в ваших действиях, плюс использование качественных запчастей, чтобы последующая замена потребовалась не скоро.

 Загрузка …

---

Замена задних амортизационных стоек на ВАЗ-2110: какие лучше

Задние стойки или амортизаторы ВАЗ-2110 являются основным элементом задней подвески автомобиля. От состояния задних амортизаторов зависит комфорт, грузоподъёмность и безопасность движения. Только исправные амортизаторы способны обеспечить надёжное сцепление всех колёс с дорожным полотном. Особенно актуален этот вопрос при движении по разбитым дорогам, которые часто встречаются в России.

Содержание

• 1 Когда следует менять задние стойки ВАЗ-2110
  • 1.1 Сколько времени занимает самостоятельная замена
• 2 Какие задние стойки лучше выбрать на ВАЗ-2110?
  • 2.1 Типы стоек
  • 2.2 Чем руководствоваться при выборе задних стоек?
• 3 Предварительная диагностика
• 4 Какие инструменты понадобятся для замены
  • 4.1 Процесс замены задних стоек на ВАЗ-2110
• 5 Выводы

Когда следует менять задние стойки ВАЗ-2110

Чаще всего на стойках изнашиваются сальники, штоки и сайлентблоки.

Любой опытный водитель может самостоятельно определить, когда его авто нуждается в замене задних амортизаторов. Это определяется по следующим особенностям поведения машины во время движения:

1. Эффективность управления снизилась.
2. При движении машину может «вести» в сторону.
3. Тормозной путь увеличивается, хотя колодки в порядке.
4. В салоне ощущается биение.
5. Задняя часть начала сильно проседать.

Совокупность всех этих причин явно намекает на то, что пора осуществить замену задних стоек ВАЗ-2110.

Сколько времени занимает самостоятельная замена

Так как конструкция отечественных автомобилей ВАЗ не отличается особой сложностью, большинство автовладельцев предпочитают самостоятельно ремонтировать свои машины.

Как свидетельствует опыт, при наличии знаний в области самостоятельного ремонта, замена задних стоек займёт около 2–3 часов.

Если вовремя не заменить задние амортизаторы, это может привести к возникновению ДТП. Совокупность проблем, которые возникнут при выработке задней подвески, в критический момент приведут к катастрофе.

Какие задние стойки лучше выбрать на ВАЗ-2110?

Газомасленные стойки устанавливают желающие повысить комфорт от перемещения на своем автомобиле.

В настоящее время существует множество моделей задних стоек для ВАЗ-2110. В продаже имеются как отечественные, так и зарубежные запчасти. Интересен тот факт, что большинство амортизаторов, выпускаемых за границей, не соответствуют заводским характеристикам по жёсткости. Тем не менее, многие автовладельцы стараются использовать именно зарубежные стойки, которые служат дольше и делают езду намного комфортнее.

Что касается оригинальных стоек, которые рекомендованы заводом-производителем, то это изделия ТМ СААЗ, имеющие артикулы 2110-2915004-01 и 2110–2915004. Эти запчасти задней подвески довольно жёсткие, но о комфорте передвижения при их выборе можно забыть.

Родная стойка производства СААЗ.

Типы стоек

Для тех, кого не устраивают базовые стойки, существует широкий выбор среди различных производителей, которые могут отличаться по цене в несколько раз. Как правило, выбирать придётся из нескольких категорий:

1. Самыми дешёвыми являются гидравлические или масляные амортизаторы.
2. Далее идут газо-масляные модели.
3. Самые современные и дорогие – это газовые амортизаторы.

Большинство владельцев ВАЗ-2110 останавливают свой выбор на самых дешёвых масляных моделях, что легко аргументировать невысокой ценой самого автомобиля. Тем не менее, существуют люди, которые не только устанавливают газовые задние стойки, но даже ставят дорогие спортивные модификации.

Чем руководствоваться при выборе задних стоек?

В настоящее время, многие выбирают ВАЗ-2110 в качестве средства перевозки грузов, часто эти автомобили помогают при строительстве частных домов или дач. Так как завод никогда не закладывал в их конструкцию большую грузоподъёмность, многие автовладельцы жалуются, что штатные задние стойки не способны справиться с грузами.

Как показывает практика, это не является большой проблемой, и может решаться несколькими способами:

1. Можно купить специальные амортизаторы. Они значительно поднимут заднюю часть автомобиля, после чего его можно будет использовать для перевозки грузов. Но так заводские амортизаторы подобного типа довольно дорогие, их покупают только те, кому важна проходимость машины.
2. Бюджетным способом является установка модифицированных пружин. Часто владельцы ВАЗ-2110 просто ставят амортизаторы от других автомобилей.
3. Очень популярным способом поднятия задней части машины является установка толстых резиновых подушек под пружинами. Этот способ часто используется молодёжью, которые стараются придать своё «десятке» спортивный облик.

При этом следует понимать, что различные опыты с амортизаторами, особенно с использованием проставок, сильно снижают безопасность езды. Кроме того, это приводит к быстрому износу амортизаторов.

Предварительная диагностика

Устройство задней подвески ВАЗ-2110.

Перед тем, как приступать к замене задних амортизаторов, нужно убедиться, что проблема связана именно с ними. Для этого необязательно ехать на СТО, достаточно провести визуальный осмотр. Возможно, что сама стойка не повреждена, а заменить нужно только пружину.

При осмотре нужно обратить внимание на следующие элементы:

1. Если резиновые втулки, которые находятся на рычагах, сильно изношены, то их нужно менять в первую очередь. Возможно, что сами стойки ещё не выработали свой ресурс.
2. Бывает, что разрушается или просаживается пружина. В этом случае, её тоже можно заменить отдельно.
3. Появление характерных стуков в задней подвеске может быть связано с ослаблением креплений стойки сверху или снизу.
4. Нужно внимательно осмотреть и сайлентблок на нижней проушине.
5. Также отбойники, которые устанавливаются на штоках, могут быть разбиты.

В дополнение ко всем этим пунктам, следует тщательно затянуть все соединения. Часто стуки в задней подвеске связаны именно с этим.

Какие инструменты понадобятся для замены

Минимальный набор инструментов.

Чтобы работы по замене задних стоек ВАЗ-2110 прошли без проблем, нужно тщательно подготовить место для ремонта и комплект необходимых инструментов. В их числе обязательно должны быть:

1. Домкрат. Не стоит надеяться на старые инструменты. Для обеспечения безопасности лучше взять надёжный гидравлический инструмент. Кроме того, желательно подготовить и подпорку для страховки.
2. Несколько ключей на 17, 19 и 6.
3. Ключ для стоек.
4. Съёмник для пружин.
5. Изолента или проволока.

Кроме того, желательно поменять все гайки на новые, и все резиновые элементы задней стойки. Особенно это касается пыльников.

Процесс замены задних стоек на ВАЗ-2110

Процедура замены должна происходить следующим образом:

1. Сначала требуется достать из стаканов стойки заглушку, которая закрывает крепёжный болт стойки.

   Ржавую резьбу нужно сбрызнуть проникающей смазкой.

2. Далее требуется открутить гайку штока. Для этого желательно воспользоваться специальным ключом. В крайнем случае, придётся работать двумя ключами, одним из которых придётся держать наконечник штока.

   Если резьба «раскоксовалась», можно обойтись обычными ключами.

3. Нужно достать шайбу и резиновую прокладку, которая будет под ней.
4. Используя домкрат, поднимаем заднюю сторону машины и снимаем колесо. Если вы так и не нашли подпорку, лучше положить колесо под автомобиль, в качестве страховки.
5. Откручивается нижняя гайка амортизатора.


   Откручиваем гайку ключом на 19.

   Вынимаем болт.

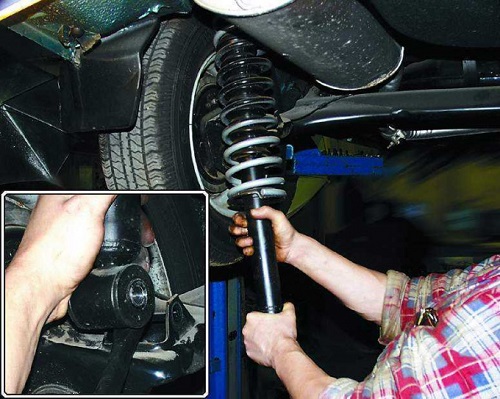

6. Стойка сбивается и извлекается.


   Поддеваем стойку монтировкой.

   Вытаскиваем стойку в сборе.

После того, как стойка будет извлечена, её тоже нужно будет разобрать.

Пружина снимается легко, так как её ничего не держит.

Придётся снять пружину, нижнюю подушку, центральную втулку, кожух и верхнюю чашку, отбойник. После этого нужно взять новую стойку, собрать её и установить на машину. Этот процесс выполняется в строго обратной последовательности.

Стоку лучше менять в сборе с отбойником и пыльником.

Выводы

Замена задних стоек ВАЗ-2110 своими руками позволяет сэкономить средства.

Кроме того, многие недобросовестные СТО устанавливают детали подвески некачественно, что приводит к ДТП. Делая всё своими руками, автовладельцы сами контролируют качество работ.

Замена задних стоек ВАЗ 2110 без лишних проблем



Любой автолюбитель в курсе, что замена задних стоек автомобиля – следствие постоянной езды по дорожному полотну с ямами и рытвинами. Работа по установке задней стойки ВАЗ 2110 должна проводиться профессионально, с использованием необходимого оснащения.

Стойки «десятки», как, впрочем, и других легковых автомобилей, предназначены для гашения колебаний, которые передаются с подвески на кузовное оперение при езде по дорогам с плохим состоянием поверхности. При дорогах плохого качества нагрузка на эти элементы конструкции подвески возрастает вдвое. Предельному давлению подвергаются задние опоры стоек ВАЗ 2110, которые, фактически принимают на себя основные нагрузки.

Корректная эксплуатация этих компонентов задней подвески позволяет сохранить комфорт при движении автотранспортного средства с соблюдением требований по безопасной езде в автомобиле.





Задние стойки также предназначены для оптимизации степени износа этого ходового узла автомобиля. Вкупе с амортизаторами они минимизируют вертикальные движения транспортного средства при движении. Ведь в момент отрыва колес от трассы они выключаются из процесса торможения, на них не действуют функции механизмов и физических законов движения. Все это значительно влияет на безопасность управления ТС.

Также сложно обеспечить комфорт участникам движения без хороших амортизационных качеств подвески. Каждая неровность на дороге, резкое торможение без компенсационного воздействия задней стойки транслируется в салон в полной мере, создавая предпосылки к аварийным ситуациям.





Так случается, что груженая «десятка» задевает за подкрылки колесами заднего хода. Для увеличения клиренса и решения этой проблемы автолюбителями монтируются т.н. проставки задних стоек ВАЗ 2110, которые размещаются между нижней плоскостью амортизаторов и кронштейнами заднего траверса (балки).



При увеличении заднего клиренса происходят изменения следующих характеристик автомашины:



• позиция РД (регулятора давления) заднего контура тормозов;
• вектор направления света передней оптики;
• кастор (угловое расстояние осевого наклона поворота передней колесной пары в продольном сечении).



Если две первых позиции подлежат саморегулировке, то угловое расстояние необходимо устанавливать на специализированном предприятии.



Когда после пробега в 30 000 км стучит задняя стойка ВАЗ 2110, крайне сложно навскидку назвать, что является основанием для этого. Причин может быть несколько:

1. Если при эксплуатации авто по ухабистой дороге раздается стук, то в большинстве случаев так функционируют амортизаторы с дефектом, требующие обновления.
2. Если при осмотре замечен дефект (износ) втулок рычагов задней подвески, то необходимо произвести замену рычагов.
3. При «просевшей» пружине требуется демонтаж и установка новой детали.
4. Стук — следствие некачественной затяжки крепежа амортизатора или износа его втулок из резины, смонтированных в проушинах.
5. Стук может являться следствием частых действий по перегрузке задней подвески или при ее дефекте – деструкции буферного элемента хода сжатия.
6. Он появляется при дефектах пружин этого узла, а также при нарушении коаксиальности задней оси авто по причине деформации рычажных втулок.



При прослушивании скрежета, исходящего от рычагов, они подлежат замене. Одним из методов определения посторонних звуков является освобождение багажного отделения от груза. Приняв решение о замене этой детали, следует знать, что стоимость задней стойки на «десятку» приемлема для российских автолюбителей.





Рассматривая устройство задней стойки, можно отметить, что данный узел — агрегат зависимого действия с пружинами и амортизаторами-телескопами двусторонней формы использования. Кормовая стойка «десятки» крепится на ведомую несущую конструкцию, которая представляет собой комплект рычагов, кронштейны с посадочными местами (проушинами), сайлент-блоки, соединительные элементы и другое вспомогательное оснащение.



Для замены задней стойки ВАЗ 2110 необходимо проделать ряд технологических действий, а также раздобыть слесарный инструмент и спецключ для демонтирования стоек.



Чтобы снять заднюю стойку ваз 2110, необходимо:

1. Подготовить багажник автомобиля к разборке, проводим демонтаж элементов в зоне арок кормового крепления.
2. Готовим к снятию заднее сиденье салона, отделяем пристяжные ремни и фиксирующие кронштейны.
3. Отворачиваем крепеж штока стойки спецключом.
4. Поднимаем ТС на подъемнике.
5. Демонтируем нижний крепеж.
6. Отделяем стойку от посадочного гнезда.

На этой стадии снятие задней стойки ВАЗ 2110 закончено, по окончанию смены необходимых элементов, в т.ч. и таких, как пыльник задней стойки, переходим к операции по сборке детали.


На таком технологическом этапе, как сборка задней стойки, необходимо смонтировать буферный механизм хода сжатия, распорную втулку, защиту с наружной крышкой, амортизаторную подушку, пружину и опорную шайбу.





Порядок работы:

1. Устанавливаем шток амортизатора в позицию сверху.
2. С помощью подручных рычагов подтягиваем балку.
3. Вставляем донное крепление стойки в балку.
4. Устанавливаем крепеж стойки.
5. Ставим заднюю пару колес.
6. Снимаем авто с подъемника.



Вся процедура займет не больше нескольких часов, зато после ее осуществления любой водитель почувствует, как его автомобиль станет заметно послушнее на дороге.



Замена задней стойки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Задняя стойка – она выполняет функцию удерживания автомобиля на дороге, не даёт ему сильно крениться в поворотах, а так же удерживает автомобиль на дороге во время наезда на кочку и тем самым он не теряет управление от этого, кроме того стойки доставляют либо дискомфорт (Если не качественная стойка), либо же наоборот доставляет удовольствие от езды и делает автомобиль более плавным и уверенным на дороге.

Примечание!
Для того чтобы поменять стойку, вам нужно будет взять с собой: Набор гаечных ключей, в котором у вас будут присутствовать крупные ключи приблизительно «на 17» и «на 19», кроме этого вам понадобится ещё отвёртка, а так же можно будет запастись воротком и к нему накидными головками! (Ещё возьмите с собой разводной ключ или здоровые пассатижи)

Краткое содержание:

• Замена задней стойки
• Дополнительный видео-ролик

Где находится задняя стойка?
Из заголовка можно уже предполагать что раз задняя, то и находится она в задней части автомобиля, но где же именно знают не все, поэтому чуть ниже вы можете увидеть фото, на котором колесо с автомобиля снято и можно практически полностью увидеть саму стойку.

Примечание!
Любая стойка автомобиля, не важно передняя или задняя состоит из двух важных вещей, а именно из самого амортизатора (Указан на фото выше красной стрелкой) и соответственно из пружины (Указана синей стрелкой) которая держит автомобиль и на даёт ему опуститься на слишком низкую высоту, ну и в некотором плане пружина смягчает удар при наезде на кочку, но всё же самым основным агрегатом благодаря которому удары амортизируются при наезде на кочку, является сам амортизатор!

Когда нужно менять заднюю стойку?
Чтобы узнать когда она пришла в негодность, нужно ехать в специализированный автосервис и у них пройти технический осмотр автомобиля (У них есть специальный прибор для этого) который и скажет нуждаются стойки в замене или же нет, но всегда удаётся до ехать до автосервиса (К примеру вы живёте в селе, где нет сервиса который специализируется именно по подвески), поэтому в этом случае вам нужно проверить стойки на исправность самому, а именно посмотрите на них вить где они находятся вы уже знаете, и если вы вдруг обнаружите на них следы масла то нужно производить замену и побыстрее (Касается только амортизаторов), так же на всех деталях включая и саму пружину не должно быть деформаций, а именно пружина не должна быть в трещинах, ну и в завершение отметим пару фактов, если при наезде на кочку в последнее время у вас начали происходить стуки, а так же если автомобиль ведёт себя расхлябано в поворотах и легко очень закидывается на бок, то это всё говорит о неисправности стоек которые и нужно вам будет в таком случае заменить.

Примечание!
Проведите небольшой эксперимент который поможет выявить неисправность стоек, для этого положите руки на крайнюю часть заднего крыла у автомобиля и покачайте автомобиль и после этого когда крыло будет находится в нижней точки, сразу уберите руки с него и если машина после этого качнётся сперва вверх, потом вниз и остановиться то со стойками всё в порядке, а если она будет плавать не переставая или будет более одного раза качаться, то стойки придётся вам заменить! (Такую операцию проделайте с каждой стороны, то есть если к примеру с задней левой стороны автомобиль будет плавать, а с правой будет жестко стоять на место, то неисправна только левая стойка и она нуждается в замене)

Снятие:
1) В начале операции, займитесь безопасностью своей и безопасностью автомобиля, то есть сперва под передние колёса подложите кирпичи или противокатные упора (Что имеется), после этого поднимите заднюю часть у автомобиля при помощи домкрата, тем самым вывесив колёсо которое после поднятия вам придётся снять и стойку. (Если вы не знаете как снять колесо, тогда прочите статью, называется которая: «Правильная замена колёс на автомобиле».

Примечание!
Перед всем этим вывешиванием, обязательно откройте багажник у автомобиля и со стакана на котором находится стойка которую вы собираетесь менять, снимите защитный колпачок (Если он у вас присутствует, см. фото 1), после этого с помощью пассатижей или разводного ключа или маленького гаечного, зажмите шток амортизатора (см. фото 2) чтобы он не вращался и после чего полностью отверните накидным ключом гайку которая шток амортизатора и крепит! (Кстати когда отвернёте полностью гайку, обратите внимание на то место где она шток крепла, потому что под ней должна будет располагаться металлическая шайба и резиновая подушка, их тоже снимите)

2) После проделанных операций и после того как колесо будет снято, берите в руки два ключа и с их помощью выверните нижний болт который крепит амортизатор, для этого одним ключом (Указан красной стрелкой) придерживайте гайку этого болта, а другим в это время (Указан синей стрелкой) выворачивайте нижней болт крепления амортизатора, после выворачивания выньте его.

3) Затем выведите нижнюю часть амортизатора и после чего опустите его вниз (см. фото 1), когда вы его опустите вниз вам будет доступна верхняя часть штока амортизатора, так вот просуньте руки через пружину и снимите со штока ещё одну но на этот раз уже нижнюю резиновую подушку и металлическую шайбу (см. фото 2), шайбы и подушка снимаете просто для того чтобы её не потерять, поэтому когда они будут сняты, опустите амортизатор ниже и снимите рукой пружину и всё то что в ней будет находится (см. фото 3), а находится внутри пружины будет буфер сжатия, защитный чехол чтобы в амортизатор не попадала грязь и на верху всего этого будет располагаться крышка, а когда будет всё снято, можно уже после этого брать рукой и снимать сам амортизатор с автомобиля.

Примечание!
Есть ещё один способ снятия стойки, берёте в руки гаечный ключ и поддеваете им нижнюю часть амортизатора (Ключ используете в этом случае как рычаг и он указан для наглядности ещё стрелкой), так вот выводите нижнюю часть амортизатора и за счёт сжатия пружины, амортизатор, а так же сама пружина, буфер сжатия и все остальные детали выстрелят, но есть вероятность того что вы потеряете нижнюю подушку и ещё кой какие детали, поэтому лучше же делать так как мы показали выше!

Кой что ещё вы должны знать, после того как стойка будет снята, загляните под стакан и посмотрите с внутренней его стороны (Стакан – это то место, куда шток амортизатора входит), не осталась ли на нём сидеть прокладка (Указана красной стрелкой), если осталась, тогда рукой или отвёрткой снимите её оттуда!

4) Теперь положите стойку на пол и разберите её вынув для этого из защитного чехла (Указан синей стрелкой) буфер сжатия (Указан красной стрелкой), после этого посмотрите на сам буфер и если он будет деформирован, то соответственно замените его на новый, ту же самую проверку произведите со всеми другими снятыми деталями и если к защитный чехол или хоть одна подушка амортизатора будет порвана или ещё как ни будь повреждена, то замените и эти детали на новые, но при замене чехла, не забудьте из него вынуть крышку (Указана зелёной стрелкой) которую тоже не мешало бы проверить на исправность.

5) С некоторыми деталями разобрались, осталось совсем немного, а именно помните про ту прокладку которая устанавливалась с внутренней стороны на стойку? Так вот её тоже осмотрите это изолирующая прокладка, если на ней будут хоть какие то надрывы или если она потеряет свою упругость, то её тоже замените на новую.

Примечание!
Обратите своё внимание ещё на резинометаллическую втулку (Сайлент блок её ещё называют), если она будет повреждена или порвана, тогда замените её на новую, о том как это сделать, смотрите в видео-ролике чуть ниже:

6) Ну и в завершение осмотрите пружину, как уже было сказано ранее, деформации а так же трещин на ней быть не должно, можно так же при помощи специального прибора (Если у вас такой есть) проверить осадку пружины, для этого нужно сперва прожать пружину три раза до соприкосновения всех витков, а после чего нужно к ней приложить усилие в 3188 Н (325 кг) и после этого усилия измерить нужно будет длину всей пружины, которая должна быть 201 мм.

Установка:
Все ранее снятые детали, а так же новая стойка устанавливается на автомобиль в обратном порядке снятию, но знать пару мелочей для более быстрой установки самой стойки вам нужно, во-первых когда будете одевать металлическую крышку на защитный чехол, обязательно проследите за тем чтобы её фланце (Указан красной стрелкой на фото 1) заправилась в кромку на чехле, после этого вам нужно будет установить изолирующую прокладку на пружину таким образом чтобы выступ на прокладке (Указан красной стрелкой на фото 2) упёрся в конечную часть витка пружины, и чтобы при установки стойки прокладка не соскакивала, рекомендуем её обмотать скотчем или изо-лентой чтобы лучше держалась, затем установите стойку на своё место и вытяните до упора шток амортизатора а иначе он просто не войдёт в стакан и вы закрепить стойку никак не сможете, после того как шток будет вынут до упора наденьте на него металлическую шайбу и резиновую подушку, так же убедитесь то что начало у первого витка пружины попало в подштамповку в чашке которая находится снизу (см. фото 3), и в конечном итоге проверьте вошёл ли шток амортизатора в стакан, если вошёл то оденьте резиновую подушку и установите металлическую шайбу, в случае если он не вошёл у вас в стакан (Пружина может не давать, в таком случае её сжать придётся) для этого под нижнюю балку установите домкрат и поднимите стойку вверх (см. фото 4) и заверните верхнюю гайку которая удерживает шток амортизатора сверху.

Примечание!
Когда машину опустите на землю после установке всех деталей, покачайте её и затяните все гайки которые крепят стойку по сильнее, после того как вы проедите на автомобиле километров 100, ещё раз подтяните все гайки которые стойку крепят!

Дополнительный видео-ролик:
Если вы интересуетесь более подробно о том как можно снять заднюю стойку с автомобиля, тогда изучите ролик который располагается ниже, в нём вы найдёте ответы на большинство своих вопрос и увидите как производится замена стойки наглядно.

как снять и установить задние и передние амортизаторы

Содержание

• Как устроены амортизаторы ВАЗ 2110, 2111, 2112 + схема

• Обслуживание и замена стоек

  • Почему стучит подвеска и авто плохо управляем: признаки износа

• Как поменять амортизаторы на ВАЗ серии 2110

  • Инструменты для снятия и обратной сборки

  • Замена передних с видео

  • Меняем своими руками задние + видео

• Особенности проведения работ, полезные советы

Автомобили ВАЗ семейства 2110 достаточно совершенны с точки зрения конструкции подвески. При этом удачная схема расположения элементов даёт возможность самостоятельно производить обслуживание и ремонт. Амортизаторы (стойки) фактически относятся к расходным материалам. Их замена предусмотрена регламентом технического обслуживания. Стоимость задних и передних узлов небольшая, однако владельцы автомобилей вынуждены доплачивать за работу СТО. Изучив материал, вы научитесь выполнять обслуживание самостоятельно.

Как устроены амортизаторы ВАЗ 2110, 2111, 2112 + схема

1. Передняя подвеска. Представляет собой классику для переднеприводных авто — стойки Макферсона.Стойки типа Макферсон

   Конструкция имеет как достоинства, так и недостатки. Основное преимущество — достаточно высокие показатели комфорта и управляемости при низкой стоимости производства. К тому же у Макферсон — компактная схема, что позволяет уменьшить размеры передней части легковых автомобилей.
   Главная особенность — отсутствие верхнего рычага подвески. Упругий элемент (пружина) и амортизатор объединены на одной оси, которая является поворотной. Верхняя часть стойки опирается на усиленную чашу в брызговике крыла с помощью опорно-поворотного подшипника.

2. Задняя подвеска выполнена по «Н» образной схеме и является полузависимой. Амортизаторы для компактности объединены с пружинами на одной оси. Хорошая ремонтопригодность обеспечена простотой конструкции и возможностью менять пружину и амортизатор отдельно.

   Схематическое изображение полузависисомй стойки и её составляющих

Конструкция не обеспечивает идеальную управляемость спортивного авто, но невысокая стоимость перевешивает все возможные недостатки.

Обслуживание и замена стоек

Периодичность осмотра и замены амортизаторов определена инструкцией по техническому обслуживанию. Однако состояние отечественных дорог и пренебрежение нормами загрузки автомобиля приводит к ускоренному износу этих элементов.

Почему стучит подвеска и авто плохо управляем: признаки износа

• Автомобиль подпрыгивает на неровностях, колебания кузова не гасятся.
• Сильная вибрация на дороге типа «стиральная доска».
• На неровностях движение подвески отдаётся в рулевое колесо.
• Увеличен тормозной путь при исправной тормозной системе.
• При вхождении в поворот на безопасной скорости наблюдается снос или занос автомобиля (в зависимости от того, передние или задние стойки вышли из строя).
• Характерные стуки в подвеске при исправных стойках стабилизатора. Также деталь может греметь.
• Нестабильное поведение автомобиля на прямой дороге.

Кроме того, состояние амортизаторов можно проверить визуально.

Как поменять амортизаторы на ВАЗ серии 2110

Совет: За сутки до замены необходимо смочить крепёжные элементы проникающим растворителем ржавчины, керосином или WD-40.

Инструменты для снятия и обратной сборки

Для работы потребуется следующий инструмент:

• Набор шестигранных головок от 10 до 22 мм с трещоткой.
• Рожковые и накидные ключи той же размерности.
• Съёмник для демонтажа рулевых тяг.
• Ключ для удержания штока.
• Стяжки для фиксации пружин.
• Монтировка или небольшой ломик.
• Домкрат, опоры, колодки под колеса.
• Мощная отвёртка с плоским наконечником.

Замена передних с видео

1. С помощью специализированного ключа ослабляем гайку штока.

   Спецключом ослабляем гайки

2. Затем необходимо ослабить три гайки, которые крепят стойку к опорной чаше.

   Используем стандартный инструмент из набора

3. Поднимаем кузов автомобиля домкратом, подставляем под него опору.
4. Освобождаем нижнюю часть стойки от рулевых тяг, отсоединяем ступицу.


   Внимание! При работе стараемся не повредить тормозной шланг.

5. Откручиваем гайки крепления стойки к опорной чаше, извлекаем стойку из полости крыла.

   Полностью откручиваем гайки и демонтируем аморизатор

6. Фиксируем стяжкой пружину и демонтируем её со стойки, после чего комплект можно разобрать и диагностировать каждый компонент.

   Редко кто-то покупает и ставит стойку в сборе

7. После замены изношенных частей стойка собирается в единый элемент. Установить всё надо в обратном порядке.

Процесс замены наглядно изображен на видео:

Меняем своими руками задние + видео

1. В первую очередь необходимо демонтировать обивку полости багажника, чтобы получить доступ к опорным чашам задних стоек.
2. Не поддомкрачивая автомобиль, надо ослабить гайку штока с помощью специального ключа.
   Гайки ослабляются, но пока не снимаются полностью
3. Затем задняя часть автомобиля поднимается на домкрате, под неё подставляется опора.
4. Двумя ключами откручиваем нижнее крепление стойки. Для извлечения опорного болта воспользуйтесь домкратом. С его помощью можно изменить наклон рычага подвески и ослабить узел крепления.
   Для работы используется два инструмента
5. Открутите верхние гайки штока и извлеките стойку в сборе. Резиновую прокладку, разделяющую кузов и пружину, следует заменить вне зависимости от состояния.
6. Замените изношенные компоненты и соберите стойку.
7. Поставить отремонтированную следует также в обратной последовательности. Внимательно следите за совмещением крепёжных элементов.
   Внимательно следите за правильностью углов установки

Начинающим мастерам поможет видео:

Особенности проведения работ, полезные советы

1. Если гайка прочно прикипела к болту и не откручивается, не следует применять молоток или кувалду. После обработки проникающим растворителем узел можно прогреть с помощью строительного фена и легко снять деталь. Не направляйте горячий воздух на пластиковые и резиновые детали!
2. Для повышения усилия используйте ключи с длинной рукоятью. Можно применить удлинитель из стальной трубы.
3. При работе с прикипевшим крепежом не используйте рукоятки-трещотки и динамометрические ключи. Сначала «сорвите» заклинившую гайку обычным ключом.
4. При работе с элементами подвески не затягивайте крепёжные элементы сразу. Закрутите гайки с небольшим усилием и опустите автомобиль на землю (без домкрата и опор), после чего произведите окончательную затяжку с помощью динамометрического ключа.
5. Если у вас недостаточно опыта в проведении подобных работ, фотографируйте процесс разборки. Это поможет правильно собрать узел после ремонта.

Необходимо помнить, что подвеска напрямую связана с безопасностью управления. Поэтому после сборки тщательно проверьте правильность установки и крепления всех узлов. Перед выездом на дороги общего пользования совершите пробную поездку на площадке без интенсивного движения.

Замена и ремонт стоек амортизаторов в переднеприводных моделях ВАЗ — регулярная процедура, которую желательно освоить любому автовладельцу. Тем самым вы избежите дополнительных затрат на посещение автосервиса.

Задние стойки Ваз 2110 – признаки неисправности замена своими руками

Рано или поздно каждый владелец автомобиля ВАЗ 2110 столкнётся с необходимостью замены как передних, так и задних амортизационных стоек. Потому что любая деталь со временем изнашивается, и стойки в этом смысле не являются исключением.

В сегодняшней статье мы расскажем вам о причинах выхода из строя, признаках неисправности, периодичностью и самостоятельной замены амортизационных стоек на Ваз 2110

Содержание

1. Задняя подвеска Ваз 2110 – основные компоненты
2. Периодичность замены задних стоек Ваз 2110
3. Причины выхода из строя задних стоек Ваз 2110
4. Признаки неисправности задних стоек Ваз 2110
5. Основные причины стука в задней подвески Ваз 2110
6. Видео: Как понять, что на Ваз 2110 неисправны стойки
7. Какие стойки выбрать для Ваз 2110 – отзывы владельцев
8. Как снять задние стойки Ваз 2110 – пошаговая инструкция + фото
9. Установка задних стоек Ваз 2110 – пошаговая инструкция + фото
10. Видео: Замена стоек Ваз 2110 своими руками

Задняя подвеска Ваз 2110 – основные компоненты

Устройство задней подвески ВАЗ 2110 представляет собой сваренные между собой через усилители два продольных рычага 13 с соединителями 12, к задней части которых приварены кронштейны 14 с местами для крепления амортизаторов и с фланцами 15.

К ним крепятся оси колес вместе с тормозными механизмами. Впереди рычагов находятся втулки 16 с резинометаллическими шарнирами 1, через них продеты болты, которые соединяют с кронштейнами 2, которые, в свою очередь, крепятся к лонжеронам кузова. Пружины 11 одним концом стоят в чашке амортизатора 9, другим – в опору через резиновую прокладку 10, которая приварена к внутренней арке кузова.

Амортизаторы телескопические двухстороннего действия. Болтом 9 они крепятся к кронштейну. Шток прикреплен к верхней опоре 5 пружины через подушки из резины 6 и опорную шайбу 3. В ступице 13 установлен упорный подшипник 12. Он подобен переднему, но имеет меньший размер и, в отличии от переднего, где внутреннее кольцо устанавливается с натягом, подшипник 12 на оси 14 имеет переходную посадку. В процессе эксплуатации его не нужно регулировать или смазывать, возникший люфт не допускается устранять путем подтягивания гайки, только замена.

Не рекомендуется разборка ступицы при исправном подшипнике, т. к. при выпрессовке он разрушается.

Периодичность замены задних стоек Ваз 2110

Срок службы задних стоек и периодичность их замены зависят от трех факторов – качества изготовления, соответствия массе автомобиля и манеры езды. Поэтому на одних автомобилях амортизаторы приходится менять раз в полгода, на других они исправно работают 5 – 7 лет. Нередки случаи, когда амортизаторы известных фирм (Kayaba, Koni, Monroe, Sachs) будучи установленными на автомобили Ваз 2110 выходили из строя через 2 – 3 месяца, а непритязательные амортизаторы изготовленные на заводах «Группы ГАЗ» и «АВТОВАЗ» работали больше 3 лет.

Причины выхода из строя задних стоек Ваз 2110

К основным причинам выхода из строя задних стоек на Ваз 2110 можно отнести следующие факторы:

• Износ детали связанный со сроком ее эксплуатации
• Агрессивная манера езды
• Некачественное дорожное покрытие
• Износ другой детали в задней подвески совокупно повлиявший на исправность стоек

Все выше перечисленные факторы на прямую или косвенно влияют на износ задних амортизационных стоек Ваз 2110.

Признаки неисправности задних стоек Ваз 2110

Основными признаками износа стоек на автомобиле Ваз 2110 можно считать:

• биении руля;
• усиленной вибрации кузова  на «гребенке» именно на  стороне; поврежденной стойки;
• уходу авто с прямолинейной траектории движения;
• ненормальному заносу при вхождении в повороты;
• увеличенному тормозному пути;
• появлению стуков в  стойке, что свидетельствует о ненормальной работе клапанной группы амортизатора;
• наличию подтеков, т.е.  вытеканию  масла.

Становится понятно, что нужно искать и устранять причину нарушения нормальной работы подвески. Дальнейшая эксплуатация автомобиля с явными признаками таких отклонений в работе подвески крайне нежелательна.

К чему это  может привести не своевременная замена стоек на Ваз 2110:

• Во-первых, за 1.5-2 тыс. км пробега можно просто «разбить» опорные подшипники передних стоек;
• Во-вторых,  вкупе с  посредственной балансировкой передних колес, происходит усиленный неравномерный износ шин, порой даже  «буграми», потому что колесо «прыгает» на дороге во время движения авто; Разбиваются подшипники ступиц, ну а их цена и  работа по замене  сегодня составляет приличную сумму;
• В-третьих, увеличение тормозного пути  напрямую связано с безопасностью эксплуатации авто, когда несколько метров или долей секунды могут решить вопрос ремонта кузова или его деталей не в пользу  автовладельца;
• В-четвертых, снижается ресурс  работы тормозных колодок, идет их неравномерный износ,  опять же –  вопрос безопасности, ну и  как следствие – непредвиденные расходы на  их вынужденную замену.

Основные причины стука в задней подвески Ваз 2110

Стуки в задней подвески Ваз 2110 возникают по разным причинам, потому в этом следует разобраться более детально.

1. Если при движении по неровному участку наблюдаются стуки, амортизаторы, судя по всему, Вышли из строя. Единственное решение — замена на новые.
2. Если вы видите, что резиновые втулки рычагов износились, меняют подвески.
3. При осадке пружины она обязательно подлежит замене.
4. Стук — это вероятно признак слабой фиксации амортизатора или износа втулок проушин, выполненных из резины.
5. При перегрузке задней подвески или ее повреждения также возникает стук.
6. Если разрушились втулки рычагов подвески, задняя ось смещается, появляется стук.
7. Когда стук наблюдается от рычагов подвески, рекомендуется их заменить на новые.
8. Определить стуки можно и по загруженности задней части. Разгрузите багажник и не садите никого на второй ряд. Так проще разобраться, в чем причина — амортизаторах или пружинах.

Видео: Как понять, что на Ваз 2110 неисправны стойки

Какие стойки выбрать для Ваз 2110 – отзывы владельцев

Заводские стойки, устанавливаемые на Ваз 2110, идеальными для этого автомобиля не назовешь. По конструктивным и техническим параметрам они подходят, однако не обеспечивают желаемого качества, эффективности и длительности эксплуатации.

К основным недостаткам заводских элементов подвески относят:

• Недостаточная надежность. Многие автовладельцы отмечают, что уже спустя несколько месяцев использования могут создавать характерный стук в подвеске, который свидетельствует о необходимости ремонта;
• Не редко подтекают, что говорит о проблемах подвески и потребности ехать на СТО;
• При движении на высокой скорости, стойки проявляют другой недостаток — вызывают сильный крен кузова, от которого комфортными скоростные повороты точно не назовешь.

Самым востребованным брендом оказался SS20. Сегодня стойки сс20 на ВАЗ 2110 подходят идеально. Не будем скрывать, эти элементы во многом превосходят отечественные, заводские аналоги.

Компания SS20 выпускает достаточно много различных элементов подвески, которые подходят для модельного ряда ВАЗ.

Их отличительные особенности заставили автовладельцев обратить на себя повышенное внимание.

• Качество продукции высокое при очень привлекательной стоимости.
• На продукцию предоставляется длительная гарантия. Так, на стойки — 2 года без ограничений по пробегу, а на пружины — 4 года.
• Гарантия распространяется на изделие вне зависимости от места установки. Вам не обязательно ехать к СТО и платить мастерам деньги, чтобы сохранить гарантию. Многие меняют стойки на «десятке» самостоятельно, у себя в гараже. Если вы поступите таким образом, гарантия, распространяемая по деталям от SS20 все равно будет действовать. Это единственный производитель, предлагающий подобные условия по гарантии.

Определенным конкурентом можно назвать фирму Асоми. Их детали достаточно качественные, надежные. Только гарантия составляет всего 1 год. Причем обязательно устанавливать элементы нужно на специализированных станциях технического обслуживания. А это существенно сказывается на стоимости ремонта.

Как снять задние стойки Ваз 2110 – пошаговая инструкция + фото

Для того чтобы заменить задние стойки на Ваз 2110 нам понадобятся следующие инструменты:

• домкрат или подъемник;
• упор под колеса и днище;
• WD-40;
• молоток;
• ключи на 17, 6, 19;
• отвертки;
• пассатижи;
• оригинальные амортизаторы задних стоек с номером 2110-2915004.

И так переходим к самим работам:

1. Для того чтобы добраться до верхнего крепления задней стойки необходимо снять спинку на заднем сидении и сместить в сторону обивку на арке заднего колеса.
2. После откручивания снимается гайка, после чего необходимо извлечь опорную и пружинную шайбу, а также верхнюю подушку штока. Затем, используя домкрат,  поднимают автомобиль, после чего снимают заднее колесо со стороны замены стойки. Колесо снимается для удобства доступа. При желании эту процедуру можно осуществлять и без снятия колеса.
3. Ключом на 19 откручивается гайка болта, который крепит стойку амортизатора к задней балке. Чтобы при откручивании болт не проворачивался, его необходимо придерживать другим ключом.
4. Далее извлекается болт. Если крепежный болт не извлекается от руки, его необходимо выбить при помощи молотка и оправки.
5. После чего извлекается амортизатор, вместе с пружиной. Из снятого амортизатора, снимается пружина, нижняя подушка с втулкой, а также буфер хода сжатия и защитный чехол. С опорной чашки кузова необходимо снять резиновую прокладку пружины.

Установка задних стоек Ваз 2110 – пошаговая инструкция + фото

Перед установкой новой задней стойки на амортизатор крепят снятую ранее нижнюю опорную чашку, а на шток амортизатора — буфер хода сжатия, защитный чехол, подушку, нижнюю упорную шайбу.

1. Далее на амортизатор устанавливают пружину, которую необходимо расположить так, чтобы резиновая прокладка на пружине совпала с опорной шайбой на кузове автомобиля.
2. Затем закрепляется нижняя часть стойки на задней балке, при этом крепежный болт не стоит полностью затягивать, а просто слегка подкрутить.
3. Со стороны замены амортизатора, под заднюю балку подставляется упор, и автомобиль опускается на домкрате, при этом необходимо направлять шток стойки в отверстие кузова. После выхода штока из отверстия в кузове, на него надевают верхнюю опорную шайбу и подушку, закручивают гайку штока, устанавливают колесо.
4. Затяжка нижнего крепежного болта стойки к балке осуществляется после того, как снятый с домкрата автомобиль будет стоять на колесах.
5. Когда замена задних стоек ВАЗ 2110 выполнена, необходимо отрегулировать развал передних колес и регулятор давления задних тормозов.

Видео: Замена стоек Ваз 2110 своими руками

Стойки передние на ВАЗ-2110. Замена стоек ВАЗ-2110

Стойки на ВАЗ-2110 — разборного типа, ремонтируются с помощью ремкомплекта. Целесообразность этого мероприятия будет описана ниже. Что такое стойка и для чего она нужна? На самом деле функций у него очень много – именно с его помощью вращаются колеса, он сглаживает неровности дороги, повышая уровень комфорта. Передние стойки ВАЗ-2110 – это многофункциональный элемент, позволяющий исправно работать подвеске. Стоит отметить, что на десятках использовалась подвеска типа «Макферсон»

Конструкция передней подвески

Разумеется, речь идет не о всей подвеске, а только о стойках. Если подробно рассмотреть все рычаги и тяги, то рассказ растянется надолго. Вне зависимости от того, какие стойки на ВАЗ-2110 используются (с точки зрения производителя), конструкция идентична. Тот же поворотный кулак, то же крепление к передней ступице и опорному подшипнику. Рейка состоит из корпуса и стержня, который находится в патроне. Обратите внимание, что амортизатор работает как на сжатие, так и при обратном движении.

В верхней части колонки на штангу надевается резиновый пылезащитный чехол. Очищает металлическую поверхность, не дает грязи попасть внутрь амортизатора. Не забывайте, что частицы пыли являются очень мощным абразивным материалом. На краю штока имеется резьба, с помощью которой фиксируется опорный подшипник. Между последней и пластиной стойки имеется пружина. С его помощью амортизатор работает правильно. Изменение геометрии пружины (подрезка витков) приводит к износу всей подвески.

Диагностика неисправности демпфера

Если есть течь масла из амортизатора, то это будет заметно по потекам на кузове. Стойки на ВАЗ-2110 в этом случае будут покрыты маслом, которое в процессе эксплуатации смешивается с грязью. Поверните руль в сторону и внимательно осмотрите поверхность амортизатора. Если такие пятна есть, то необходимо срочно проводить ремонт или полную замену. Второй способ предпочтительнее, так как лучше нового ничего нет.

Что касается комфорта, то он тоже страдает. Если произошло разрушение амортизаторов, то малейшая неровность дороги станет для вас буквально встряской. На кочках машина становится практически неуправляемой, она просто подпрыгивает на пружинах, не встречая сопротивления амортизаторов. Результат – разрушение не только подвески. Возможно даже появление трещин на лобовом стекле или парирование.

Инструменты для ремонта

Для ремонта потребуется хороший набор ключей, а также домкрат и специальный инструмент для откручивания гайки со штока амортизатора. Обратите внимание, что нет необходимости ремонтировать обе стороны одновременно. Надо сначала взяться за одно, сделать, потом переходить ко второму. Также вам понадобится пара противооткатных колодок, которые необходимо установить под задние колеса, чтобы не катить машину. Если меняются задние стойки ВАЗ-2110, то упоры необходимо установить под передние колеса.

Также нужен съемник для пружин. Стоимость его 200-300 рублей, купить можно в любом автомагазине. Это две шпильки, посередине — шестигранник, на который крепится ключ на 13 или 14, а по краям имеются захваты для пружины. В связи с тем, что резьба на двух краях разная (левая и правая), при вращении шпильки в одну сторону происходит встречное движение крючков. Когда вы поворачиваетесь в другую, захваты расходятся. Также вам нужна надежная опора для работы. Не используйте кирпичи или блоки, лучше деревянные бруски. И, конечно, нужен съемник для наконечников рулевых тяг.

Подготовка к снятию передней стойки

Итак, вот машина, рядом с инструментом, с чего начать? Не пугайтесь, работы не очень много, сначала ослабьте колесные болты. После вывешивания переднего колеса их можно полностью выкрутить. Установите автомобиль на опору, чтобы он не упал, иначе можно повредить не только привод, но и поддон, и диски. Теперь нужно избавиться от рулевой тяги. Для этого вытащите штифт, а ключом на 19 отверните гайку..

Половина дела сделана, совсем скоро будут демонтированы передние стойки ВАЗ-2110. Но осталось несколько действий. Не забудьте снять со стойки тормозную трубку — она крепится к ней при помощи резинового кольца. В противном случае вы можете повредить его. Отверните три гайки, которыми опорный подшипник крепится к кузову. Они расположены в моторном отсеке. Теперь последний штрих — откручивание болтов, крепящих рейку к ступице.

Снятие стойки и разборка

Проведя описанные выше действия, передние стойки ВАЗ-2110 можно легко демонтировать. Меняется как правило все, кроме пружины. Этот элемент дает некоторую усадку, но только при тяжелых условиях эксплуатации. Проверьте несоответствие эталонному значению после снятия пружины со стойки. Просто измерьте его длину, а затем сравните с эталонным значением. В руководстве по эксплуатации все данные есть.

При замене стоек ВАЗ-2110 пружину особо менять не надо, а вот все резиновые элементы ставить старые категорически запрещается. Ниже будет рассмотрено все, что необходимо заменить, даже если амортизатор перебран. Чтобы разобрать стойку, необходимо открутить гайку, расположенную на краю стержня. Предварительно закрепите пружину съёмником, чтобы она не разошлась. Для снятия штока с корпуса нужно использовать специальный ключ, который закручивается большой гайкой с наружной резьбой.

Стоит ли использовать ремонтный комплект?

Много плюсов и минусов ремкомплекта. Но для принятия решения необходимо проанализировать все преимущества и недостатки восстановления стеллажей. Скорее всего, вы поймете, что только полная замена стоек ВАЗ-2110 способна улучшить характеристики автомобиля. Причина уже упоминалась — нет ничего лучше нового элемента. Что касается использования ремкомплекта, то необходимо будет провести дополнительные действия – промыть внутреннюю поверхность корпуса, заменить клапан и прокладки, а затем залить масло.

И здесь может возникнуть проблема. Если залить в амортизатор немного масла, то его работа будет неэффективной. Амортизатор не будет работать должным образом. Но если налить еще немного масла, очень скоро произойдет вытеснение оболочки, как следствие — разрушение сальника. В результате все масло выльется, а передние стойки ВАЗ-2110, цена которых около 1500 рублей, снова потребуют ремонта.

Какие элементы необходимо заменить?

Итак, если вы решили установить новые амортизаторы, то вам нужно знать, на что их заменить. Короче все кроме пружин. А если указать, то получится довольно внушительный список. Начать нужно с того, что вам понадобится опорная стойка ВАЗ-2110. Это подшипник, который позволяет вращаться всей рейке и ступице, при этом он производит надежное крепление к корпусу. Аналогичные функции возложены на шаровую опору, которая находится с обратной стороны.

Обязательно заменить пыльник. Комплектуется только резиновыми упорными стойками на ВАЗ-2110. Цена одного около 200 рублей. Не забудьте про бамперы, установленные на штанге. Они необходимы для того, чтобы не было сильного удара при полном сжатии амортизатора. Самое главное — установить новые болты и гайки. Включая регулировочные винты, которыми стойка крепится к ступице. Обратите внимание, сверху должен быть винт с эксцентриком. Необходимо отрегулировать развал передних колес.

Сборка стойки

Перед сборкой убедитесь, что все детали есть в наличии. Если отдаете машину на СТО, то убедитесь, что все заменено. Ресурс имеет стойки на ВАЗ-2110, цена всех узлов которых около 6000 рублей (при ремонте всей передней части), довольно высокие. Они могут пройти и сто тысяч километров, если качество узла хорошее, а обслуживание проведено своевременно. Но гораздо эффективнее будет, если вы самостоятельно замените.

В первую очередь установите отбойник на шток амортизатора. После этого надел резиновый пыльник, теперь пришло время пружины. Убедитесь, что его концы находятся в пазах на стойке и верхней пластине. Разумеется, пружина должна быть сжата, а шток полностью вытянут. После этого установите опорный подшипник, зафиксируйте его гайкой. Вот и все, можно снять съемник для пружины, отрегулировав его так, чтобы концы не выходили из канавок. Практически аналогично ремонтируются задние стойки ВАЗ-2110. Правда есть небольшие отличия.

Нам нужно сломаться?

Здесь тоже можно давать однозначные ответы. К великому удивлению, их будет два — один «да», другой «нет». Но все зависит от того, какой вид ремонта вы делали. Если были установлены самые новые стойки, то следует провести развал-схождение колес. И других вариантов нет, эта процедура обязательна. Но если вы использовали ремкомплект, и положение стойки по отношению к ступице было вами заранее спланировано, то процедура регулировки развала-схождения необязательна.

Конечно, стоит учитывать, что передние стойки ВАЗ-2110, цена ремкомплектов которых около 2000 рублей, могут быстрее изнашиваться при неправильных углах поворота колес. Поэтому не жалейте 700 рублей (именно столько в среднем стоит процедура тюнинга), чтобы спокойно ездить на своем автомобиле.

выводы

Анализируя все, что было описано выше, можно сказать, что замена стоек на автомобиле ВАЗ-2110 не очень сложная задача, с ней справится каждый. Но необходимо заменить все элементы, глядя на шаровые, рулевые тяги, подшипники ступиц, на наличие люфтов и износа. Если вы хотите заменить эти элементы, то лучше все делать одновременно. Это, конечно, дополнительные растраты, зато подвеска автомобиля будет работать в идеальном режиме.

Ремонт задних стоек ваз 2114 своими руками

Подробно: ремонт задних стоек ваз 2114 своими руками от настоящего мастера для сайта en. icndoit.com/35.

Безопасность автомобиля превыше всего. Это касается как иномарок, так и любимцев отечественного автопрома. ВАЗ 2114 – это отечественная легенда, ремонт которой удобен и прост. Главное знать, что делать. Распространенная проблема «четырнадцатых» связана с задними амортизаторами. Грамотная пошаговая инструкция – залог качественной замены стоек.

Необходимы инструменты и детали. Для замены задних стоек ВАЗ 2114 потребуется следующий «арсенал»:

• новые амортизаторы;
домкрат
• ;
• набор ключей. Особенно полезны 17 и 19 мм;
• специальные ключи для фиксации и снятия колес;
• тиски и съемник;
• молоток и плоскогубцы.

Особого внимания заслуживает выбор стеллажей. Их разновидности:

• Масло. Традиционный вариант. Мягкий и удобный. Подходит для спокойной езды;
• Газ. Жесткий и дорогой. Подходит не для каждого случая;
• Газойль. Своего рода компромисс между предыдущими вариантами. Очень распространенный.

Выбор полностью зависит от предпочтений владельца и размера его кошелька. Вооружившись всем необходимым, можно приступать к непосредственной замене задних стоек.

Своими руками все выйдет дешевле. Последовательность следующая:

1. Подготовка места и инструментов. Поверхность, на которой стоит автомобиль, должна быть ровной. Яма желательна, но не обязательна. Без него работа будет проводиться в лежачем положении. В целях безопасности на передние колеса устанавливаются противооткатные упоры или колодки. Для верности можно даже включить скорость;
2. Ослабьте и снимите колесные болты. Требуется ключ на 19 мм. Перед непосредственным ремонтом все гайки можно обработать проникающей смазкой (WD-40, кстати, вот рецепты) — это экономит время и силы;
3. Ставим домкрат и поднимаем заднюю часть ВАЗ 2114, после чего снимаем колеса. Работаем с домкратом внимательно и осторожно!;
4. Открываем багажник и убираем все лишнее. Под полкой «прячется» резиновая заглушка — снимите ее отверткой. Сзади заглушки расположен шток с навинченной гайкой. Открутить его можно Г-образным ключом на 17 мм и специальным ключом для фиксации штока. Если ключа нет, то подойдут пассатижи; Далее снимаем опорную шайбу (с магнитной ручкой)

Видео (нажмите, чтобы воспроизвести).

1. Откручиваем гайку крепления амортизатора к балке; Вам понадобятся два ключа на 19. Снимаем болт, крепящий стойку к балке. Если не получается, выбиваем болтом поменьше. Аккуратно снимите амортизатор с места и снимите всю стойку (может упасть, обязательно поддерживайте).

1. Важно: не забудьте достать приклеенную изоляционную прокладку (такое часто бывает) с внутренней стороны стакана, которая надевается на пружину (см. фото).

1. Снимаем пружину, снимаем распорную втулку и подушку амортизатора. Снимаем крышку с корпуса. Снимите буфер такта сжатия (отбойник) со штока.

1. После этого берем новую стойку с полностью выдвинутым штоком (иначе ничего не получится) и надеваем на нее кожух, бампер, крышку, подушку и втулку. Пружина и прокладка устанавливаются в последнюю очередь. Совет: перед установкой стоит «прокачать» амортизаторы, так как это значительно увеличивает эффективность и срок службы. «Прокачка» осуществляется путем опрокидывания конструкции. При этом масло растекается по всей детали;

1. Устанавливаем новую конструкцию в обратном порядке. Здесь могут возникнуть трудности. Бывают ситуации, когда стойка просто «не хочет лезть» на свое законное место. Это можно исправить, подняв балку домкратом;
2. Фиксируем шток гайкой и фиксируем прокладкой. Закручиваем все гайки;
3. Ставим колеса на место и убираем домкраты;
4. Повторяем вышеописанные действия с другой стороны.

Вот и все. Процедура вывода прошла успешно. Каждый шаг важен — нет смысла пропускать хотя бы один. Есть некоторые особенности вывода средств, с которыми вы должны быть знакомы.

• Перед непосредственной установкой тщательно осматриваем купленные запчасти и обрабатываем их керосином. Сломанные и непригодные предметы не нужны для ремонта;
• Ряд специалистов считает, что окончательная затяжка болтов и гаек не требует участия домкрата;
• Проверка стоек может проводиться методом развала-схождения. Этот метод увеличивает срок службы и повышает комфортность езды;
• Есть специальные стенды, на которых можно проверить результат замены. Цена услуги небольшая. При этом проверяется собственное мастерство и мастерство;
• Не беспокойтесь, если опорный подшипник не выйдет вместе со стойкой при ее снятии.

Популярный вопрос: как часто вам нужно менять детали? Однозначного ответа нет. Условия эксплуатации автомобиля, качество деталей и личное мастерство являются ключевыми факторами успеха. Если автовладелец любит «ковырять» выбоины и ямы, то неминуемо приближается момент ремонта. Также очевидно, что если есть «симптомы» неисправности (стуки, подтекание жидкости или деформация пружины), то медлить не стоит.

Процесс прост. Нужно просто четко знать, что и когда делать. Грамотный подбор инструментов и запчастей – полдела, а пошаговые инструкции, позволяющие провести ремонт самостоятельно, помогут завершить начатое. Берегите себя и свой автомобиль, ведь здоровье и жизнь – самое ценное, что у нас есть.

Амортизаторы являются расходным материалом для вашего автомобиля. При этом стоимость поддержания подвески в рабочем состоянии обратно пропорциональна качеству дорог. Автовладельцы постоянно ищут способы сэкономить на ремонте и обслуживании своего автомобиля. Мы расскажем вам о самостоятельном ремонте и восстановлении характеристик стоек амортизаторов.

Типичные неисправности этого узла всем известны:

• Разгерметизация сальника штока. Приводит к течи масла из рейки. Он может протечь в любой момент. Характеристики меняются вплоть до полной потери работоспособности.
• Слишком свободное перемещение штока в трубе. Фактически стойка из амортизатора превращается в направляющую для пружины подвески. Неисправность связана с внутренними клапанами.
• Люфт сжатия или отбоя. Связан с выработкой в ​​штоке или цилиндре. Последствия аналогичны сломанным клапанам. Амортизатор в автомобиле не выполняет свою функцию, он стучит, тарахтит и издает другие неприятные звуки, отчего езда на таком автомобиле становится неудобной и опасной.
• Внешние повреждения — вмятины на корпусе, трещины в ушках. Влияет на шасси в целом и может привести к более серьезным повреждениям.

При обнаружении какой-либо неисправности необходимо снять рейку и освободить ее от пружины. Демонтаж осуществляется в гараже, без применения специальных инструментов.

Иногда владельцы иномарок, заметив, что их стойки дали течь, обращаются на СТО за диагностикой, где на стенде проведут проверку.

На самом деле это не такая уж простая задача. Перед проведением работ следует внимательно изучить материал и соблюдать технику безопасности. В первую очередь нужно определить, разборный у вас амортизатор или нет. Монолитный корпус ремонту не подлежит, вскрытие болгаркой и заваривание недопустимо.

При наличии гайки или стопорного кольца в месте входа штока в трубу такую ​​стойку амортизатора можно обслуживать и ремонтировать.

Так выглядит ремонтопригодная стойка.

• Компрессор или насос сжатого воздуха для обслуживания велосипедных амортизаторов.
• Специальное соединение для впрыска сжатого воздуха.

Внимание! Необходимо позаботиться о безопасности. Работа связана с высоким давлением, поэтому необходима защита глаз и рук.

1. Амортизатор прочно закреплен в тисках, положение вертикальное. Необходимо тщательно очистить деталь и продуть сжатым воздухом место входа штока поршня. Разбирается — сняв защитный колпачок штока.

Для удобства работы выполняются в тисках

Для контроля используйте манометр. Способ подходит для газовых и газомасляных эстакад

Процесс можно посмотреть на видео.

Меняем пороги на ваз 2110 своими руками

Замена порогов на ВАЗ 2110 – еще одна процедура, с которой однажды придется столкнуться каждому автовладельцу. Сделать это можно в автосервисе, а можно и самостоятельно, посмотрев видео-инструкцию. О том, как заменить пороги своими руками, мы и поговорим в этой статье.

Зачем и когда нужно менять пороги на ВАЗ 2110

Все просто: со временем они ржавеют и разрушаются. Днище и пороги на ВАЗ 2110 подвержены коррозии. Даже если машина новая, через 8-10 лет пороги на ней будут изъедены ржавчиной. Причины очевидны: именно эта часть автомобиля наиболее подвержена воздействию влаги и других агрессивных факторов внешней среды, например, реагентов, которыми обсыпают дорогу наледь. Нельзя исключать механические повреждения: удары, царапины сначала приводят к вмятинам и сколам краски на порогах, а потом появляется ржавчина. В этих случаях необходимость их изменения становится очевидной.

Инструменты и материалы

Перед сменой порогов следует запастись некоторыми важными инструментами и материалами.

1. 3 диска для кофемолки.
2. 1 чистящий диск.
3. 1 шлифовальная щетка из твердого металла.
4. Комплект новых порогов, усилителей и разъемов на автомобиль ВАЗ 2110.
5. Фрагмент днища от ВАЗ 2110 размером 50х50 см (для вырезания заплат).
6. Упаковка автомобильной мастики.
7. 2 кисти для рисования, средние.
8. Банк грунтовки.
9. Флакон с растворителем.
10. Набор торцевых и рожковых ключей.
11. Болгарский.
12. Электродрель.
13. Сварочный автомат (220 В).

Как заменить своими руками (пошагово с фото)

1. Автомобиль устанавливается на эстакаду.
2. Проведен визуальный осмотр днища и порогов. Выявляются участки максимальной коррозии, а также места, которые еще можно восстановить путем рихтовки, грунтовки и покраски. Необходимо помнить: чем больше площадь поврежденных участков, тем больше материала и усилий потребуется для их ремонта. Проржавел порог ВАЗ 2110
3. После выяснения места повреждения порогов с автомобиля снимаются передняя и задняя двери.
4. Как только двери сняты, снимается алюминиевый порог (находится под уплотнителями дверей). Нижняя часть уплотнителей дверей также снимается, напольные коврики следует снять или поднять как можно выше, чтобы они не мешали дальнейшей работе.
5. Обведены линии среза старых порогов. По этим линиям просверливают ряд отверстий диаметром не менее 4 мм, расположенных на расстоянии 5-8 см друг от друга.
6. Ржавые пороги срезаются болгаркой. Болгарка должна проходить точно по линиям с просверленными ранее отверстиями (это значительно облегчает процесс резки). Как правило, первым делом срезаются пороги передних дверей, затем пороги задних дверей, а затем удаляется участок в районе средней стойки кабины.
   Пороги с ВАЗ 2110 срезаются болгаркой
7. При обрезке наружной панели порога обязательно оставляйте участки металла на переднем и заднем крыльях. Длина этих участков не менее 5 см; именно к ним позже будет приварена новая панель. Также следует оставить небольшой участок металла под центральной стойкой.
   Кусок металла слева под средней стойкой ВАЗ 2110
8. Удален усилитель порогов.
9. Свободное пространство тщательно очищается от грязи и ржавчины металлической щеткой, установленной на болгарке. Если где-то остались небольшие ржавые участки, их вырезают. Места, где будет производиться сварка, следует очищать особенно тщательно.
10. Новый разъем приваривается к усилению подрамника, как правило, внахлест. Нижний край усилителя и разъема совмещен.
    Новый разъем приварен к подрамнику
11. Внешняя панель максимально соответствует разъему. При необходимости углубления в нем следует расширить для максимально точной посадки панели на место.
    Внешняя панель порога установлена ​​
12. Окончательно установленная панель фиксируется зажимами.
13. После этого разъем следует приварить к днищу кузова.
    Днище ВАЗ 2110 с приваренным новым разъемом
14. Затем, не ослабляя хомутов, следует приварить верхнюю часть порога.
    Порог цельносварной ВАЗ 2110
15. Все швы, оставшиеся после сварки, необходимо тщательно зачистить, зашпаклевать, проверить на герметичность, загрунтовать и покрасить.

Видео: как заменить самому

Важные моменты

• Все работы по замене порогов производить на машине на ровной поверхности, без перекосов.
• Прежде чем приваривать верхнюю кромку новых порогов, обязательно нужно попробовать самостоятельно навесить двери на автомобиль. Нередки случаи, когда двери после сварки закрываются с трудом или вообще не закрываются. А произойти это может из-за одного небольшого перекоса порогов, который не всегда можно заметить невооруженным глазом.
• Никогда не стоит экономить на антикоррозийной обработке порогов. Если ее не проводить, вся проделанная работа пойдет насмарку через несколько лет.
• Ржавчину и грязь с порогов лучше всего удалять растворителем. При работе с ним нужно соблюдать правила безопасности: пользоваться перчатками, надевать защитные очки (это особенно важно, если приходится обрабатывать днище автомобиля, стоя под эстакадой – капли растворителя легко могут попасть в глаза), и наносить сам растворитель только малярной кистью.
• Перед приваркой порогов в металлических секциях, к которым планируется крепить порог, обязательно необходимо просверлить ряд отверстий диаметром не менее 3 мм. Это значительно облегчит процесс точечной сварки, а порог сохранит гребень.

Главное при замене порогов аккуратность и внимание. Очень важно вырезать весь ржавый и поврежденный металл как на днище, так и на порогах. Если останется хотя бы один небольшой участок ржавчины, разрушение конструкции начнется снова. И, конечно же, требуется антикоррозийная обработка при замене порогов.

Стойки передние на авто лада гранта. Разборка передней стойки амортизатора Лада Гранта Какие амортизаторы лучше поставить на Лада Гранта

Стойка амортизатора – важнейший элемент подвески автомобиля Лада Гранта. От состояния агрегата зависит комфорт, управляемость и безопасность машины.

Потеря контроля над поведением автомобиля чревата попаданием в аварийную ситуацию.

Поэтому при появлении первых симптомов неисправности стойки амортизатора требуется диагностика и при необходимости замена.

Артикул и ориентировочная цена на передние оригинальные стойки амортизатора

Правая и левая оригинальные стойки передних амортизаторов на Гранте конструктивно отличаются. Они не взаимозаменяемы и имеют разные артикулы. С левой стороны нанесены узлы с каталожными номерами:

• 21
• 500205;
• 219282
• 110;
• 2105402;
• 2105403;

Оригинальные стойки амортизатора для правой стороны имеют артикул:

• 210103010;
• 219282
• 010;
• 210103000;

Вне зависимости от стороны, с которой предполагается сборка, новые оригинальные стойки имеют схожую стоимость. Цена колеблется от 6000 до 9000 рублей. Покупая бывшую в употреблении запчасть с авторазборки, владельцу удается сэкономить.

Поддерживаемый узел стоит 1000-2500 руб. Недостатком такой покупки является невозможность точного определения остаточного ресурса, в результате чего запчасть может выйти из строя практически сразу после установки.

Аналоги передних стоек амортизаторов Лада Гранда

Учитывая высокую стоимость передних оригинальных амортизаторных стоек, большинство автовладельцев не хотят приобретать автозапчасти самостоятельно. Сторонние производители предоставляют возможность приобрести аналог по более привлекательной цене. Лучшие альтернативные варианты, достойные показать себя на Lada Granta, представлены в таблицах ниже.

Таблица — Хорошие аналоги левой передней оригинальной стойки амортизатора

Таблица — Лучшие альтернативы передние правые родные стойки от сторонних производителей

Артикул и примерная стоимость задних оригинальных стоек амортизаторов Лада Гранта

В отличие от задних стоек переднего моста амортизатор одинаков с правой и левой стороны. Они полностью взаимозаменяемы и имеют артикул 211500400. Стоимость нового узла 2-4 тысячи рублей.

Помимо новой оригинальной стойки, есть возможность купить свою запчасть на авторазборщиках. Такой узел имеет стоимость 500 рублей. Неопределенность в отношении остаточного срока службы удерживает многих автовладельцев от покупки подержанных стоек.

Артикул и стоимость хороших аналогов

На рынке есть аналоги родных амортизаторных стоек Гранты. Сторонние производители выпускают агрегаты самого разного качества.

Часть из них откровенно низкосортный брак, но есть и вполне достойные экземпляры. В таблице ниже представлены марки лучших аналогов, которые отлично себя показывают на Гранте.

Предварительная подготовка к замене

При замене стоек амортизаторов может дополнительно потребоваться приобретение сопутствующих товаров. Чаще всего необходимо установить новые резиновые изделия, такие как пыльники, бамперы и изолирующие уплотнители. В некоторых случаях необходимо предварительно купить пружины и крепеж.

Необходимы инструменты для самостоятельной замены

Для того, чтобы замена передней стойки амортизатора своими руками на Гранте прошла успешно, рекомендуется заранее подготовить следующий перечень инструментов.

Таблица — инструменты, необходимые для замены передней стойки

Наименование	Примечание
Съемник	Для натяжения пружины
Домкрат	Для подвешивания передней части автомобиля
Опора	Деревянный брус или снятое колесо
Проникающая смазка	Например, WD-40
Баллонный ключ	Для ослабления и затягивания креплений колесных дисков
Ключ	«на 9», «на 13», «на 17», «на 19», «на 22»
Плоскогубцы	Можно заменить плоскогубцами
Монтировка	Чтобы снять подставку
Профиль	Металл
Молоток	От среднего до большого размера
Ветошь и металлическая щетка	Для очистки от грязи

Замена стоек передних амортизаторов Лада Гранта

Пошаговая инструкция по замене передних стоек амортизаторов на Гранте дана ниже.

• Откройте капот.
• Ослабьте гайку крепления штока, удерживая ее от проворачивания вторым ключом.

• Фикс Гранта с ручником.
• Поместите под противооткатные упоры заднего моста.
• Поддомкратьте автомобиль и снимите колесо.

• Отсоедините тормозной шланг.
• Обильно смажьте все резьбовые соединения проникающей смазкой.

• Вытащите шплинт плоскогубцами.
• Снимите гайку штифта рулевого наконечника.

• Высвободите штифт из поворотного рычага. Для этого рекомендуется использовать съемник, но в крайнем случае можно обойтись монтировкой и молотком.

• Отверните две гайки крепления стойки амортизатора к поворотному кулаку.

• Выбить болты из сиденья.

• Отсоедините стойку.
• Снимите три гайки, которыми верхняя опора крепится к стеклу корпуса.

• Снимите собранный модуль.

• Ослабьте пружину с помощью кабельных стяжек.

• Полностью отверните гайку штока.

• Снимите опору.

• Проведите поиск и устранение неисправностей.
• Замените неисправные элементы и соберите все в обратном порядке.

• После установки новой стойки на Гранту обязательно нужно проверить и откорректировать углы установки колес на стенде.

Список инструментов, необходимых для замены

Для замены задних стоек требуются следующие инструменты.

Таблица — Инструменты, необходимые для замены задней стойки

Пошаговая замена стоек заднего амортизатора Лада Гранта

Замена стойки заднего амортизатора производится по приведенной ниже инструкции.

1. Сложите спинку заднего сиденья.
2. Подденьте резиновую заглушку с помощью отвертки.
3. Снимите крышку, закрывающую гайку стойки заднего амортизатора.
4. Отвернуть гайку крепления верхней стойки.
5. Включить переднюю передачу.
6. Надень обувь.
7. Поддомкратьте заднюю часть Гранты и снимите колесо.
8. Отвернуть гайку нижнего болта крепления стойки.
9. Снимите болт.
10. Отсоедините нижний конец стойки C от кронштейна.
11. Снимите пружину.
12. Снимите втулку и нижнюю подушку.
13. Снимите чехол.
14. Снимите отбойник.
15. При необходимости замените пружинную изоляционную прокладку.
16. Установите пружину на стойку.
17. Соберите все в обратном порядке. Следует иметь в виду, что нижний конец пружины в обязательном порядке должен быть обращен к колесу.
18. Проверить работу подвески.

«Лада Гранта» — один из самых дешевых и доступных автомобилей на российском рынке… Машина построена на общей платформе с «Калиной» и имеет схожие технические характеристики. .. Однако что касается подвески, Лада Гранта была немного видоизменена. Как работает шасси и какие у него неисправности — далее в нашей статье.

Назначение

Любая подвеска является неотъемлемой частью ходовой части автомобиля. Его основное назначение – обеспечить упругую связь между кузовом и колесами за счет гашения колебаний. В автомобиле Lada Granta подвеска немного отличается спереди и сзади. Поэтому ниже мы подробно рассмотрим каждый элемент.

Передняя подвеска «Лада Гранта»

Здесь установлена ​​независимая подвеска с поперечными рычагами и стабилизатором поперечной устойчивости. Гашение колебаний осуществляется гидравлическими амортизаторами. Основным конструктивным элементом является стойка. Он включает в себя поворотный подшипник, амортизатор и пружину. В последнем используются витки переменного диаметра. Сама пружина изготовлена ​​из круглого металлического стержня. Может иметь переменную и постоянную жесткость.

Передняя подвеска «Лады Гранты» устроена таким образом, что нижняя часть стойки опирается на . Когда колеса поворачиваются, пружина и амортизатор вращаются вместе с ним. Сама стойка остается неподвижной. Таким образом инженеры добились увеличения срока службы упругого элемента при сохранении впускного отверстия в корпусе амортизатора.

Также улучшена поддержка стоек. Скрип подвески на Ладе Гранте появляется гораздо реже, чем на Калине и Приоре. Для уменьшения крена в конструкции предусмотрен стабилизатор поперечной устойчивости. Он состоит из стабилизатора поперечной устойчивости, прикрепленного концами к нижним рычагам подвески. Его средняя часть закреплена на корпусе.

Что еще изменилось в подвеске Гранты?

Угол поворота рулевого колеса также был увеличен. Угол кастера теперь составляет 2°45′. Этот ход значительно повысил курсовую устойчивость автомобиля на высоких скоростях. Однако руль при этом стал более «тяжелым». Особенно это заметно на моделях без электроусилителя. Кстати, в рулевом управлении используется короткая рейка.

Задняя подвеска

В отличие от передней практически не претерпела изменений. Здесь, как и в первых советских «восьмерках», используется полунезависимая балка. Он крепится к корпусу на петлях (к счастью, в конструкции нет «крабов»). Используется в качестве упругого элемента винтовой пружины с постоянной жесткостью. Для гашения вибраций и предотвращения раскачивания используются два амортизатора.

Масляные элементы поставляются с завода. Пружина фиксируется вместе с амортизатором. Это значительно упрощает работу по техническому обслуживанию, однако негативно сказывается на управляемости. Часто заднюю ось буксует на поворотах. Но несмотря на архаичную конструкцию, владельцы положительно отзываются об этой подвеске и выделяют ряд достоинств:

• Высокая надежность. В конструкции отсутствуют дополнительные рычаги, которые, к тому же, могут погнуться при падении в большую яму.
• Энергоемкость. «Лада Гранта» отлично проглатывает все неровности, особенно если сзади установлены масляные амортизаторы.
• Низкая стоимость обслуживания. За счет простой конструкции эту подвеску можно «прокрутить» даже своими руками. Да и стоимость новых резинометаллических элементов вряд ли опустошит карманы даже самого скупого автовладельца.

Основное отличие подвески «Гранта»

Имеют положительный развал — около 0,1°). На Приоре, например, этот показатель равен -1 градусу. Далее рассмотрим основные неисправности ходовой на «Лада Гранта».

Амортизатор

Этот элемент является гасящим устройством. Амортизатор используется для уменьшения диапазона вибраций кузова автомобиля. Другими словами, элемент предотвращает самопроизвольное раскачивание. Амортизатор основан на гидравлическом сопротивлении. Внутри него находится жидкость определенной вязкости. Он движется через специальный клапан. Таким образом, устройство амортизирует резкие толчки, сохраняя при этом уязвимые детали подвески. Таким образом, амортизатор является одним из наиболее ответственных компонентов шасси. На наших дорогах этот элемент служит стренгой 60-80 тысяч километров. Но этот период может быть и короче, даже при осторожном стиле вождения. Достаточно просто повредить защитный чехол, и вся грязь скопится в уплотнителе штока.

Они подвержены наибольшему износу, поскольку имеют гораздо более длинный ход. При быстрой езде по ямам может просто закипеть. Это одна из причин выхода из строя амортизатора. Но чаще всего течет — клапан теряет герметичность из-за сильного пробоя или удара. В результате цилиндр с внешней стороны покрывается маслянистой жидкостью. Как определить, что данный элемент вышел из строя? Очень просто – вы услышите характерный стук в подвеске Лады Гранты. Тем более, что это хорошо видно в салоне. Снаружи пробитый амортизатор почти не слышно. Этот стук настолько силен, что его не перебить даже хорошей музыкой. Вы сразу услышите пробитый амортизатор.

Также обратите внимание, что демпфирующий элемент заменяется парами. То есть в случае поломки заднего левого меняется и задний правый амортизатор. Что касается передних стоек, то они более «живучие». Часто меняют уже в сборе с пружиной, так как выходят из строя не ранее, чем через 150-200 тысяч километров.

Сайлентблоки

К 100 тысячам выходят из строя сайлентблоки поперечины и нижних рычагов. Признаки неисправности – стук передней подвески Лады Гранты. Автолюбители рекомендуют менять эти элементы на полиуретановые.

Отличаются более высокой прочностью и хорошим ресурсом. На заводе устанавливаются резиновые втулки, которые не выдерживают ударов наших дорог. Для замены нам нужно выпрессовать старый элемент. Сначала с него отрезают бусину, а затем при помощи оправки или стамески ее выбивают. Запрессовка производится тисками. Важно соблюдать соосность и не перепутать стороны установки. Для облегчения установки рекомендуется использовать смазку.

Также выходят из строя сайлентблоки стабилизатора поперечной устойчивости. Эти втулки также заменены на полиуретановые.

Шаровые шарниры

Эти элементы устанавливаются вверху и внизу рычагов передней подвески. Шарики используются для поворота управляемых колес и движения в нужном направлении. Деталь состоит из:

• Корпуса.
• Пластиковый вкладыш.
• Контрольное отверстие.
• Защитный кожух (багажник).

Причина неисправности

Основная причина выхода из строя элемента — нарушение герметичности пыльника. Как только он начнет трескаться, внутрь попадет грязь и пыль. Они действуют как абразив на мяч. В результате появляется люфт и опора начинает ломаться сама по себе. Можно ли его отремонтировать? Подвеска «Лады Гранты» устроена таким образом, что шаровые опоры восстановлению не подлежат и полностью заменяются новыми.

Эти элементы изменяются комплектом. Цена двух мячей около 700 рублей. На СТО за установку возьмут около 600. Хотя их можно заменить своими руками. Все что нужно: домкрат, яма, набор головок и специальный ключ звездочка. Но учтите, что болты в этом месте могут закиснуть. При замене велик риск слизать края звездочки. Откручивайте все болты очень осторожно — не нажимайте с силой. Ресурс оригинальных шаровых опор составляет около 40 тысяч километров.

Ступичный подшипник

Этот элемент служит для равномерного вращения колес автомобиля. Таких подшипников на «Гранте» 4 штуки. В среднем их ресурс составляет 100 тысяч километров. Каковы симптомы неисправности? Главная особенность – характерный гул при езде. Он может усиливаться, если автомобиль входит в поворот. Гул может возникать с любой стороны автомобиля, в зависимости от того, какой подшипник разрушился. Его меняют в сборе на новый, причем не важно, задняя подвеска у Лады Гранты или передняя. Выпрессовывается с помощью съемника со специальными лапками. Запрессовка происходит в тисках. Важно соблюдать соосность при запрессовке. Если подшипник будет установлен криво, он будет подвергаться высоким нагрузкам и может рассыпаться через тысячу километров.

Главный враг подшипника – влага. Поэтому при монтаже так важно обеспечить герметичность элемента. Некоторые производители закрывают его специальным колпачком (он надевается на гайку крепления), что предотвратит попадание соли, воды и других реагентов внутрь. Но как только пыль попадает в подшипник, подшипник начинает работать вне своего температурного диапазона. В результате жир смывается, а грязь действует как абразив. Несвоевременная замена этого элемента может спровоцировать внезапный клин колеса, что чревато последствиями.

Амортизаторы

в автомобиле обеспечивают управляемость и комфортное передвижение, сглаживая удары подвески на неровностях дороги. На рынке очень много продукции от различных производителей стоек, которые можно устанавливать на отечественные модели ВАЗ.

Огромный ассортимент разбит на естественно образованные категории по цене и качеству продукции, и для удобства читателя наш обзор повторяет эту градацию. Рейтинг моделей основан не только на характеристиках производителя, но и на опыте практической эксплуатации, которым любезно делятся владельцы в своих отзывах.

Лучшие стойки для ВАЗ эконом класса

Самые недорогие запчасти для своего автомобиля обычно покупают люди с ограниченными финансовыми возможностями. Главное для них починить машину и съездить на рыбалку или в лес за грибами. Среди фирм, работающих в эконом-сегменте, есть несколько лидеров.

4 СААЗ

Лучшая отечественная газовая стойка
Страна Россия
Рейтинг (2019): 4,5

Ведущим поставщиком запчастей для конвейеров отечественных автозаводов является СААЗ. Продукция Скопинского автоагрегатного завода хорошо известна отечественным автолюбителям. В последнее время компания специализируется на выпуске газовых амортизаторов и упоров, телескопических стоек. Качество продукции соответствует требованиям стандартов РФ и ISO 9.Система 001. Технологическая база постоянно обновляется, что позволяет успешно конкурировать с зарубежными компаниями.

Владельцы автомобилей ВАЗ

, которым поставили газонаполненные стойки, отмечают прекрасную устойчивость автомобиля на высоких скоростях. Крутые повороты можно делать без проблем. Пока в отзывах много нареканий на надежность и долговечность отечественных стеллажей.

3 МОНРО

Оптимальное соотношение цены и качества
Страна: США (производство Бельгия)
Рейтинг (2019): 4,7

Несмотря на американское происхождение марки, продукция долгое время собиралась на европейском континенте. Завод, расположенный в Бельгии, славится своим контролем качества и приобрести оригинальную бракованную деталь практически невозможно. Применяются на многих американских и европейских автомобилях, а также на отечественных ВАЗах. Поскольку цена на продукцию одна из самых сбалансированных, данные амортизаторы пользуются спросом в нашей стране.

В отзывах владельцы выражают полное удовлетворение характеристиками MONROE. Имеющийся модельный ряд позволяет подобрать продукцию в соответствии с предпочтениями водителя. Наиболее популярны среди владельцев ВАЗ газомасляные стойки серии Reflex – они обладают лучшим комфортом, хотя и служат меньше, чем Van-Magnum (рассчитаны на бездорожье и имеют приличный запас прочности, позволяющий эксплуатировать более 50 тыс. км). Потребители, столкнувшиеся с несоответствием стоек Monro заявленным характеристикам, как правило, приобрели дешевую подделку под видом брендовой детали. На отечественном рынке часто встречается контрафакт, поэтому надежность поставщика имеет значение при выборе.

2 Фенокс

Лучшая цена
Страна: Беларусь
Рейтинг (2019): 4,8

Белорусский концерн FENOX Global Group объединяет ряд предприятий, специализирующихся на производстве запчастей для автомобилей. Первые детали были изготовлены для автомобилей ВАЗ. Масляные стойки доступны для нестареющей классики, внедорожников «Нива», восьмерок и девяток. Продукция отличается доступной ценой при хорошем качестве. Потребителю предлагаются как передние, так и задние амортизаторы. Все детали проходят строгий контроль на заводе, поэтому о неисправных стойках вы услышите редко.

Отечественные автомобилисты отмечают хорошую устойчивость машин при установке на них белорусских амортизаторов. Автомобиль лучше ведет себя на дороге, позволяет проходить повороты на большей скорости. Масляные модели выдерживают испытание русской зимой. От частой езды по бездорожью срок службы может ограничиться одним годом. Также среди недостатков автовладельцы отмечают быстрое появление течи масла.

1 ДЕЛЬФИ

Hardest Oil Rack
Страна: Великобритания
Рейтинг (2019): 4,8

Крупнейшим производителем автозапчастей в мире является британская компания Delphi Corporation. Является основным поставщиком комплектующих для сборочной линии General Motors. Для отечественных автомобилей ВАЗ англичане сделали жесткомасляные амортизаторы. Они позволяют испытать приятные эмоции от спортивного вождения, не боясь улететь в кювет. Владельцам модельного ряда ВАЗ-2110 предлагаются передние и задние стойки. Продукция изготавливается на современном высокоточном оборудовании с использованием инновационных технологий и высококачественных материалов.

Покупатели, которым поставлены британские амортизаторы, отмечают отличную курсовую устойчивость автомобиля. Суровые условия эксплуатации в России значительно сокращают срок службы стеллажей DELPHI. В среднем автомобилисты успевают проехать около 200 тыс. км, но стуки в узлах появляются после 150-170 тыс. км.

Лучшие стеллажи по сочетанию цены и качества

При выборе стоек подвески некоторые автовладельцы ищут золотую середину. Ему удается поставить прочные передние и задние амортизаторы по разумной цене. Они хорошо ведут себя на асфальте, выдерживают испытание грунтовыми и лесными дорогами.

4 Токико

Самые надежные стойки
Страна: Япония (производство Тайвань)
Рейтинг (2019 г.): 4,6

Выбор таких производителей, как Lexus, Toyota (модели Camry и RAV-4) говорит в пользу этого малоизвестного на отечественном рынке производителя автомобильных стоек. Характеристики комплектов подвески обеспечивают лучшую управляемость и устойчивость автомобиля на трассе. Итак, владельцы, устанавливавшие на свои ВАЗ 2121 стойки этой марки, результатом остались более чем довольны.

Отзывы отмечают несравнимое с конкурентами качество работы и высокую надежность. Автомобиль приобретает отличные скоростные характеристики, а также повышается уровень безопасности вождения. Есть еще одно преимущество стеллажей этого бренда – из-за малой популярности на отечественном рынке процент подделки оригинальной продукции гораздо меньше, чем у ближайшего конкурента.

3 Боге

Хорошее качество сборки. Выбор покупателя
Страна: Германия
Рейтинг (2019 г.): 4,8

Стойки производства немецкой компании Boge устанавливаются на заводе различных марок автомобилей производства Volkswagen AG и шведского стандарта безопасности Volvo. На основании этих оригинальных продуктов можно полностью доверять и не сомневаться в том, что качество этих амортизаторов достойно похвалы.

Производственная линия состоит из пяти концептуальных серий, среди которых выделяются Turbo-Gas и Automatic. Последние являются самыми комфортными масляными амортизаторами, способными преобразить поведение автомобиля на дороге до неузнаваемости. Правда, для большего эффекта стоит сразу поменять передние и задние стойки, но результат того стоит. Что касается серии Turbo-Gas, то газомасляные амортизаторы адаптированы для спортивной езды. Владельцы, установившие Boge на свои ВАЗы, отмечают в отзывах, что эффект превзошел все ожидания – маневренность и устойчивость автомобиля стали на порядок выше.

2 БелМаг

Лучшая гидростойка
Страна Россия
Рейтинг (2019): 4,8

До недавнего времени молодая компания из Магнитогорска арендовала помещение под производство автозапчастей. Сегодня БелМаг занимает лидирующие позиции в стране, работая на собственной производственной площадке. Ассортимент включает широкий спектр деталей подвески, рулевого механизма, трансмиссии, тормозной системы… Поставки осуществляются на отечественные автозаводы ВАЗ, ГАЗ, а также идут на экспорт. Передние и задние гидравлические стойки автомобиля надежны и долговечны. Благодаря разветвленной дилерской сети продукцию этой компании можно приобрести в самых отдаленных регионах страны.

Потребители отмечают хорошую работу амортизаторов на грунтовых дорогах, машина плавно идет по кочкам и кочкам. На асфальтовом покрытии появляется чрезмерная мягкость, что вызывает раскачивание на скорости более 90 км/ч.

1 Каяба

Высокое качество и надежность
Страна: Япония
Рейтинг (2019 г.): 4,9

Одна из лучших марок, продукция которой отлично подходит для использования на отечественных автомобилях, в том числе и на ВАЗ. В характеристиках оригинальных стоек сомнений нет – поставки компании обеспечивают не только международный рынок запчастей, но и до 80% сборочных линий Японии. Качество продукции для сборки и поставляемой на вторичный рынок не отличается.

Доступен ряд багажников для комфортной и спортивной езды. Популярны однотрубные задние амортизаторы Gas-a-Just. Они усилены и имеют высокий запас прочности, что является важным критерием выбора ВАЗ для владельцев ВАЗ. Серия MonoMax, устанавливаемая на переднюю подвеску, кардинально меняет представление об управляемости отечественных автомобилей, повышая чувствительность руля. По отзывам владельцев, предпочитающих агрессивную езду, легкие стойки Kayaba Ultra SR наиболее эффективны в скоростных поворотах, а Exel-G отлично подходят для повседневной городской езды.

Лучшие стеллажи премиум-сегмента

Наиболее качественная и долговечная работа выделяется амортизаторам для автомобилей ВАЗ премиум-сегмента. Для их изготовления используются отборные материалы, а обработка деталей и сборка узлов осуществляется на станках с программным обеспечением. В нашем топе следующие производители.

4 Бильштайн

Отличная производительность
Страна: Германия
Рейтинг (2019 г.): 4,7

Стойки

Bilstein позиционируются на мировом рынке как комплектующие для автомобилей представительского класса, но в нашей стране их устанавливают и на модели ВАЗ. Качество продукции на высшем уровне – амортизационные комплекты этой компании участвуют в заводской сборке автомобилей Subaru, отличающихся своей надежностью.

Прежде чем выбрать одну из предлагаемых на рынке серий этих стеллажей, лучше учесть опыт владельцев. Водители, устанавливавшие на свои ВАЗы газомасляные амортизаторы Bilstein, в отзывах жалуются на высокую жесткость комплектов, но машина получила потрясающую устойчивость в скоростных поворотах. Для агрессивной езды отлично подойдет серия Sport (B-6) или Sprint (B-8), а для тех, кто ищет чуть больше комфорта, стоит выбрать серию стоек с масляными амортизаторами (B-2).

3 КОНИ

Лучший выбор покупателя
Страна: Голландия
Рейтинг (2019 г.): 4,7

Амортизаторы KONI

считаются одними из лучших в мире. В Германии, куда экспортируется львиная доля продукции, действует пожизненная гарантия на первого покупателя, что говорит о неоспоримых преимуществах этого бренда. На отечественном рынке востребована одна из последних разработок компании – стойки FSD (Frequency Selective Damping), способные автоматически менять режим работы в зависимости от характера езды.

Несмотря на то, что такой комплект для отечественных автомобилей ВАЗ (2110-2112) стоит более чем дорого, многие владельцы идут на такие затраты, так как результат превосходит все ожидания — динамика и устойчивость автомобиля кардинально меняются до уровня, сравнимого с иномарки. В отзывах водителей преобладают положительные оценки эксплуатационных характеристик KONI FSD. Правда менять надо сразу все стойки. Установка только передних или задних комплектов не даст должного эффекта.

2 САЧ

Долгий срок службы. Гарантия производителя
Страна: Германия
Рейтинг (2019 г.): 4,9

Крупнейшим европейским производителем амортизаторов и сцеплений является немецкая компания SACHS Handel GmbH. Производственные мощности расположены в 17 странах мира. В ассортименте более 6000 наименований запчастей. На всю продукцию компания дает двухлетнюю гарантию. Благодаря такому ответственному подходу в число потребителей вошли такие известные автоконцерны, как Mercedes, VW, Volvo, BMW. Не обошли их вниманием производители амортизаторов и отечественный автопром.

На выбор предлагается два дизайна. Стандартные амортизаторы с синими полосами — SuperTouring. Для спортивной езды предусмотрены более жесткие стойки с красной полосой Advantage. Те, кто устанавливал эти газовые амортизаторы на автомобили ВАЗ, отмечают хорошую устойчивость автомобиля на любых дорогах. При покупке важно не купить подделку в надежде немного сэкономить.

1 ФИНКИТ

Самый универсальный стенд
Страна: Германия
Рейтинг (2019 г.): 5.0

FINWHALE входит в состав известного немецкого концерна Grunntech GmbH. Автозапчасти этой компании продаются на отечественном рынке с 1998 года. Быстро завоевать популярность среди отечественных автомобилистов удалось благодаря Высокому Качеству, продуманному дизайну и разумным ценам. Продукция торговой марки Finval производится на самых передовых заводах Европы. Основными партнерами немецкой фирмы являются многие автогиганты, от Volkswagen до General Motors.

Отечественные автовладельцы положительно отзываются об универсальных свойствах стоек Finval. Достаточно поставить этот агрегат на ВАЗ, чтобы впоследствии менять только картриджи (там масло и газ).

Стоит обратить внимание на то, что передние стойки на амортизаторах выполнены телескопическими, и если возникнет необходимость их замены, то процедуру можно выполнить как полностью, так и частично, просто разобрав на части. , можно рассмотреть пример работы с одной из стоек, ведь вторая снимается совершенно аналогично. Помните, что для подъема автомобиля лучше всего использовать подъемник, но если у вас его нет, выполняйте задачу на ровной поверхности.

Подготовка к началу работы

Начинайте откручивать гайки только после закрепления автомобиля

Перед началом работ автомобиль необходимо поставить на ручной тормоз и сразу после этого закрепить под его задними колесами специальные опоры. Найдите стержень стойки и, постоянно поддерживая его одной рукой, вставьте шестигранный ключ. Теперь начинайте осторожно откручивать гайку вторым ключом, продолжая удерживать конструкцию дальше шестигранником.

Найдите тормозной шланг, он находится на кронштейне стойки Lada Granta, и начните выворачивать его оттуда вместе с прикрепленным к нему держателем. Не забывайте, что при проведении этой работы обязательно нужно будет снять тормозные шланги с этого самого держателя. Используя пассатижи на штифте рулевого наконечника, надавите на фиксирующую часть шплинта и осторожно вытащите его. Только после этого с него можно открутить гайку ключом на 17.

Замена стоек необходима только при обнаружении течи жидкости, у Лады потеря способности гасить вибрации. Кроме того, в машине мог значительно деформироваться приклад или разрушиться сайлентблок. Не забывайте, что замену стоек нужно делать комплексно, даже если вы уверены, что неисправна только одна из них.

Инструменты, необходимые для работы:

• шестигранный ключ размер 6;

• размер ключа 13, 17, 19, 22.

Снятие стойки Гранта

Если в процессе ремонта стойки на Лада Гранта вы столкнулись с тем, что на тормозах вашего автомобиля установлена ​​антиблокировочная система, обязательно снимите датчик, отвечающий за частота, с которой они вращаются. Затем приступайте к отсоединению рулевой тяги. Эта процедура должна выполняться вместе со снятием наконечника шарнирного рычага стойки.

Во избежание значительного нарушения углов, на которые устанавливаются колеса Лада в процессе работы, обязательно отметьте, где именно находится самый высокий болт и такая же шайба. Всю процедуру можно выполнить с помощью обычного маркера. Это действие поможет вам в дальнейшем добиться правильного положения болта относительно стоек, чтобы «Жигули» не начали уходить в сторону при движении.

Гайки крепления стоек откручивать осторожно, не допуская их падения

Открутить гайку с болта крепления стойки Lada Granta непосредственно к поворотному кулаку. После завершения этой процедуры начните снимать его таким образом, чтобы он одновременно захватывал эксцентриковую шайбу. Теперь откручиваем нижнюю гайку крепления стойки. Он расположен в непосредственной близости от поворотного кулака. После того, как вы отсоедините крепление, снимите болт. Отсоедините поворотный кулак от рейки.

Далее загляните под капот. Перед вашими глазами три гайки, которые крепят опору к корпусу. Откручивать их нужно последовательно и осторожно, придерживая подставку, чтобы она ни при каких обстоятельствах не упала. Все работы выполняются ключом на 13. Открутив гайки, вынимаем подставку.

Берем пружинные стяжки и устанавливаем их на пружину, обязательно друг напротив друга. После этого равномерно крутим стяжки до тех пор, пока пружинка не начнет болтаться. Когда он перестанет давить на опорные чашки, ключом на 22 отверните гайки штока. Когда гайки откручены, саму стойку можно разобрать. Вынимаем опору стойки вместе с подшипником, снимаем металлическую чашку и демпфер. Остается пружина и пыльник с отбойником.

Установка багажника на автомобиль

Выполнив все необходимые действия, прикрепите все детали в обратном порядке. При выполнении этой процедуры следите за положением верхней стойки.

На нем нарисована специальная стрелка, которая после выполнения всех необходимых действий должна быть направлена ​​в сторону дальнейшего движения автомобиля.

Несколько раз выдвинуть и вдавить шток рукой, чтобы убедиться в полной исправности амортизаторов, а в случае неисправности заменить и его.

Перед этим убедитесь, что все метки полностью совмещены друг с другом. Также обязательно проверьте углы установки передних колес. Если вы убедились в проблеме, выполните развал-схождение для более надежной работы автомобиля.

Передние стойки на автомобилях Лада Гранта могут спокойно проходить более 100 тысяч километров без признаков износа. Но есть и исключения из правил. Обычно первыми симптомами неисправности можно считать:

1. Негерметичный амортизатор
2. Поломки и стуки при движении по неровностям

Если вы видите следы масла на счетчике, значит его нужно менять. Если стойка разборная, то замените картридж, что будет немного дешевле, чем покупка стойки в сборе.

Также, если появляются стуки при проезде лежачих полицейских, ям или выбоин на дороге, проверьте работу стойки. В случае, когда дефекты в его работе очевидны, его необходимо заменить. Для этого вам понадобится следующий инструмент.

1. Пружинные стяжки
2. Джек
3. Баллонный ключ
4. Проникающая смазка
5. Ключ на 13, 22, 19 и 17 мм
6. Ключ на 9 мм для удержания штока стойки (или специальное приспособление)
7. Клещи
8. Монтировка с молотком

Порядок снятия модуля передней стойки в сборе на Лада Гранта

Итак, в первую очередь нужно открыть капот автомобиля и в тот момент, когда автомобиль еще стоит на колесах, ослабить гайку крепления верхней опоры. В этот момент необходимо удержать шток от проворачивания с помощью 9ключ мм.

Отсоедините тормозной шланг и нанесите проникающую смазку на все резьбовые соединения, которые необходимо открутить.

С помощью пассатижей выгните шплинт из штифта рулевой колонки. Открутите гайку с помощью ключа на 19 мм, как показано на рисунке ниже.

С помощью специального съемника или молотка и монтировки освободите палец от поворотного рычага стойки.

После этого при помощи головок и воротков откручиваем две гайки крепления стойки к поворотному кулаку передней подвески Гранты.

Конечно, с обратной стороны надо будет, чтобы болты не проворачивались.

Если болты давно не откручивались, то выбить их будет не так просто. Но при достаточно сильном усилии, а также наличии поломки и молотка сделать все это удастся.

После этого снимаем стойку с нижней части зацепления, как показано на фото ниже.

А теперь осталось открутить три гайки крепления опоры стойки к стеклу кузова.

Теперь без проблем можно вытащить весь модуль в сборе, так как больше ничего его не держит.

Разборка модуля: замена стойки, пружины, опоры и опорного подшипника Гранты

Для того, чтобы разобрать модуль передней стойки на Гранте, его пружины необходимо стянуть с помощью специальных стяжек. Этот процесс хорошо виден ниже.

Когда пружина достаточно натянута, можно полностью открутить верхнюю гайку.

Теперь опора удалена. На фото ниже он снят без подшипника, но лучше снять в сборе с подшипником.

В этом примере вся передняя подвеска Granta заменена на SS20.

Разумеется, после полной установки новых модулей на автомобиль необходимо будет обратиться на СТО для выставления углов развала-схождения передних колес. Цена новых пружин от 1000 руб за штуку (завод), подставка от 2000 руб (ДААЗ — завод.
