Устройство автомобиля. Как работают барабанные тормоза

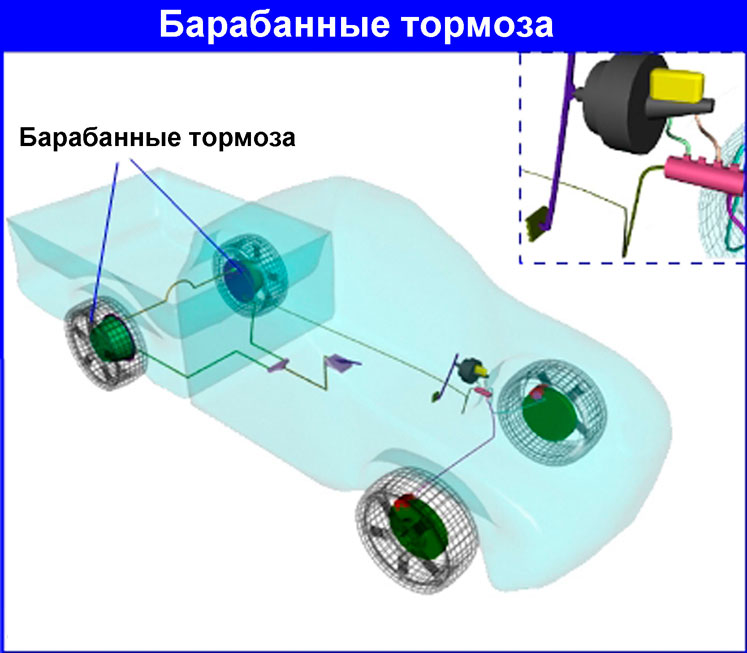

Расположение барабанных тормозов Барабанные тормоза работают по тому же принципу, что и дисковые: Тормозная колодка давит на вращающуюся поверхность. Только в такой конструкции эта поверхность называется барабан.

В большинстве автомобилей барабанные тормоза установлены на задних колесах, а дисковые — на передних. Конструкция барабанных тормозов включает большее число деталей по сравнению с дисковыми, поэтому их сложнее обслуживать. Однако они дешевле в производстве и проще интегрируются с ручным тормозом.

В этой статье мы расскажем о том, как работают барабанные тормоза, как их обслуживать и рассмотрим установку механизма ручного тормоза.

Давайте начнем с основ.

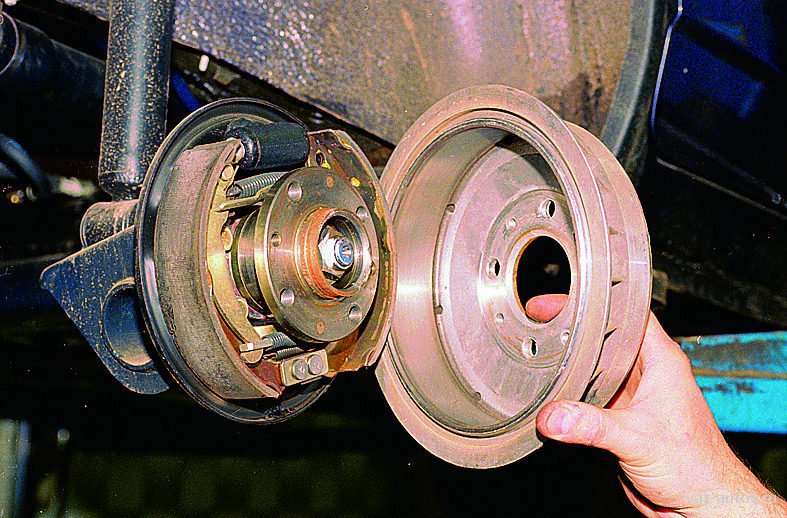

Барабанный тормоз со снятым барабаном

Барабанный тормоз

Компоненты барабанного тормоза Барабанный тормоз выглядит, как сложная конструкция, но все обстоит гораздо проще, если рассмотреть подробнее. Предлагаем разобрать тормоз и посмотреть, как он устроен.

Как и в дисковом тормозе, в барабанном имеется две колодки и поршень. Но в барабанном тормозе также установлен тормозной регулятор, механизм ручного тормоза и множество пружин.

При нажатии на педаль тормоза, поршень прижимает колодки к барабану. Все достаточно просто, но для чего нужны все эти пружины?

На самом деле, ситуация обстоит немного сложнее. Многие барабанные тормоза являются самосрабатывающими. Тормозные колодки контактируют с барабаном, при этом происходит своего рода заклинивающее действие, в результате чего колодки сильнее прижимаются к барабану.

Дополнительное тормозное усилие, которое обеспечивает такое заклинивание, позволяет использование поршня меньшего размера по сравнению с дисковыми тормозами. Однако, в связи с заклиниванием, тормозные колодки должны отодвигаться от барабана после окончания торможения. Для этого используются пружины. Другие пружины удерживают колодки в необходимом положении и возвращает тормозной регулятор на место после его срабатывания.

Тормозной регулятор

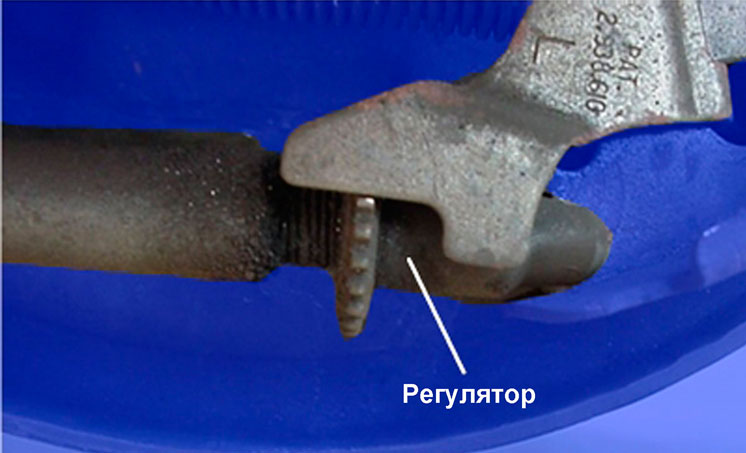

Механизм тормозного регулятора Для корректной работы барабанного тормоза, колодки должны располагаться близко к барабану, но не соприкасаться с ним. Если они будут отодвинуты на слишком большое расстояние (например, при износе колодок), поршню потребуется больше жидкости для преодоления такого расстояния, и педаль тормоза «уйдет в пол» при нажатии. По этой причине в большинстве барабанных тормозов используется автоматический регулятор.

Давайте рассмотрим устройство механизма регулятора. Регулятор также является самосрабатывающим.

При износе колодки, между ней и барабаном образуется большее пространство. При каждой остановке автомобиля колодки максимально прижимаются к барабану. При увеличении зазора рычаг регулятора смещает шестерню на один зуб. Регулятор, как и болт, имеет резьбу. При повороте он выкручивается, сокращая зазор. При дальнейшем износе колодки, регулятор выкручивается еще, обеспечивая близкое расположение колодок относительно барабана.

В некоторых автомобилях регулятор срабатывает при использовании ручного тормоза. Но регулировка такого механизма может сбиться при длительном неиспользовании ручного тормоза. При наличии такой системы, ставить автомобиль на ручной тормоз не реже одного раза в неделю.

Ручной тормоз

Ручной тормоз, помимо основной тормозной системы, может активироваться и другими средствами. Конструкция барабанного тормоза позволяет использовать простой механизм привода троса.

При использовании ручного тормоза, трос тянет рычаг, который прижимает колодки.

Обслуживание

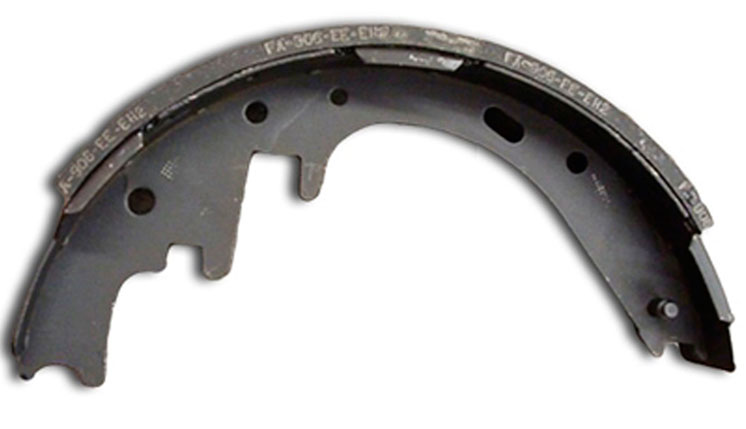

Тормозная колодка По большей части, обслуживание барабанных тормозов заключается в замене тормозных колодок. В некоторых барабанных тормозах сбоку имеется сервисное отверстие, которое позволяет определить износ колодки. Тормозные колодки необходимо менять, когда толщина фрикционного материала на заклепках составляет 0,8 мм. Если фрикционный материал нанесен на опорный щит (без заклепок), то колодки необходимо менять, когда толщина фрикционного материала составляет 1,6 мм.

Также как и на дисковых тормозах, изношенные колодки могут оставлять на барабанах канавки. При продолжительном использовании изношенных колодок, заклепки могут повредить барабан. Барабаны с глубокими канавками можно переточить. Если для дисковых тормозов смотрится минимальная допустимая толщина, то для барабанных — максимальный допустимый диаметр. Поверхность контакта в барабанных тормозах расположена внутри барабана. При снятии материала, диаметр увеличивается.

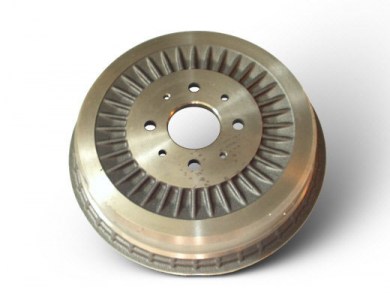

Тормозной барабан

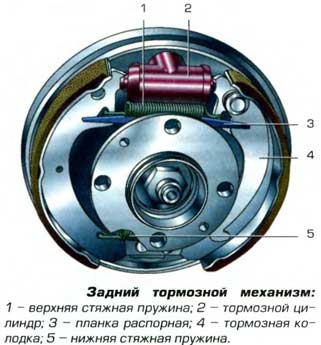

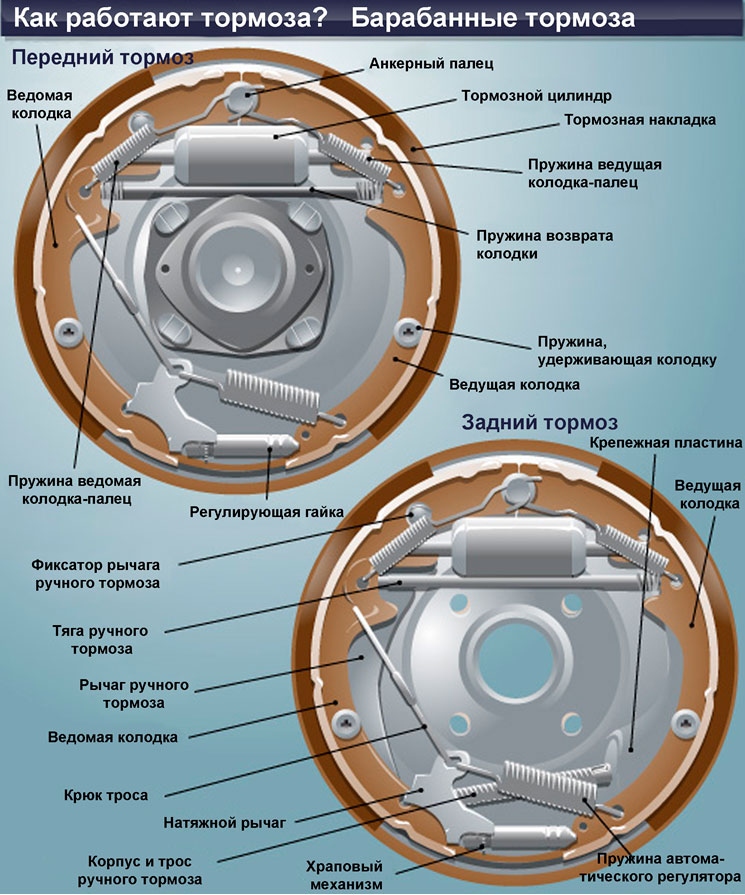

Конструкция барабанного тормоза

Теперь обобщим информацию. На рисунке представлена конструкция барабанного тормоза.

Установка тормозных колодок

Инструкция по установке новых тормозных колодок на автомобиль своими руками

Подготовительные работы перед установкой колодок

Тормозные колодки рекомендуется менять, когда грязеотводные канавки полностью стерты. Чтобы не допустить ошибок при замене этого важного элемента тормозного механизма, используйте следующую инструкцию:

1. Перед тем как поднять машину на домкрате нужно сорвать колесные болты и подставить упоры, чтобы автомобиль не скатился с подъемного устройства.

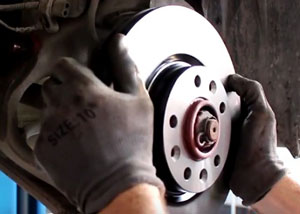

2. Подняв транспортное средство на домкрат, полностью открутите крепеж и снимите колесо. Теперь перед вами тормозной барабан и суппорт, внутри которого находятся колодки.

3. Суппорт крепится на двух болтах – ослабьте верхний, а нижний полностью открутите. При откручивании болта он может прокручиваться. В этом случае воспользуйтесь вторым ключом, чтобы удерживать направляющий палец.

4. Открутив нижний болт, поднимите суппорт вместе с верхней скобой. Но перед этим утопите тормозной цилиндр вглубь. Для этого можно использовать большую плоскую отвертку.

6. После этого снимите колодки.

Перед тем как устанавливать новые колодки на место, нужно провести ряд полезных для работы тормозного механизма действий.

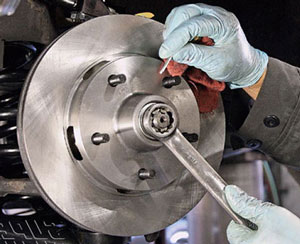

В большинстве случаев после интенсивной эксплуатации автомобиля смазка на направляющих цилиндрах высыхает – ее нужно заменить. Направляющие цилиндры – это болты, которые были откручены для возможности поднять суппорт и скобу. Для смены смазки снимите уплотняющую резинку и обработайте цилиндры смазкой. При этом соблюдайте меру, так как излишки смазочного материала могут попасть на области тормозного механизма, в частности, на барабан. Это приведет к снижению эффективности тормозного механизма.

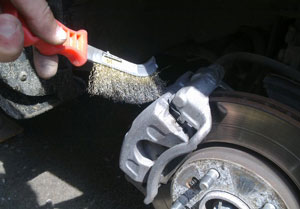

Очень часто на скобе суппорта в месте прилегания нерабочей стороны колодки копится налет и пыль. Их рекомендуется удалить жесткой металлической щёткой. При удалении загрязнений с суппорта соблюдайте осторожность, чтобы не повредить резинку. Кода эти мероприятия проведены, можно приступить к установки новых колодок и сборке.

\

Инструкция по установке тормозных колодок

1. Установите тормозные колодки на свое место, но не торопитесь собирать механизм.

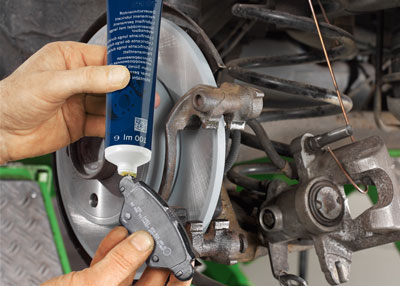

2. Обработайте колодку в месте, где она контактирует с суппортом и верхней скобой смазкой. Именно нерабочая поверхность должна быть обработана – на барабан ни капли смазки. Такое мероприятие позволит избежать вибрации и посторонних шумов.

3. Опустите скобу и суппорт на место и затяните болты.

4. Механизм в сборе – теперь его необходимо проверить. Прокачайте педаль тормоза.

5. Опустите домкрат и протяните колесные болты.

Установив колесо, на небольшой скорости проверьте работоспособность тормозов.

! Не должно возникать дополнительных шумов и скрежета.

! Если автомобиль тянет в сторону, значит что-то не так – проверьте правильность сборки тормозного механизма и установки колеса.

Если таких симптомов не наблюдается, значит вы все сделали правильно.

ЗАМЕНА ЗАДНИХ ТОРМОЗНЫХ КОЛОДОК.Пдробное описание замены расходных материалов тормозной системы

Замена задних тормозных колодок

Да хотя жигули и достаточно простые в обслуживании, и по затратам на ремонт и закупку запчастей не сможет сравниться с иномарками, всё равно требует внимания и ухода. Тормозная система автомобиля тому не исключение. Далее мы подробно опишем такую тему как замена задних тормозных колодок, расскажем некоторые нюансы.

Как заменить задние тормозные колодки

Основной причиной замены тормозных колодок является их естественный износ, а так же механические повреждения, замасливание. Минимальная толщина накладок, тормозных колодок должна быть не менее 1,5мм, равная, или меньшей толщины обязательно подлежит замене. Меняют колодки в обязательном порядке только комплектом, с обеих сторон автомобиля.

Установите автомобиль на опоры, снимите колёса, тормозной барабан. Жёсткой щёткой очистите тормозной механизм от пыли и грязи. Категорически запрещается использовать в качестве очистителя ГСМ (бензин, солярку, растворители).

С помощью отвёртки или клещей отсоедините пружину от передней и задней колодки

На передней тормозной колодке расположена чашка прижимной пружины, надавите на чашку, поверните её на 90 градусов и снимите.

Немного придерживая с обратной стороны тормозного шита, стержень прижимной пружины

Снимите пружину.

Так же снимите нижнюю чашку прижимной пружины

На колодке останется стержень прижимной пружины, снимите его

Придерживая нижнюю стяжную пружину, снимите переднею тормозную колодку

Снимите стяжную пружину расположенную снизу

Так же снимите с тормозного механизма и распорную планку

Снимите с задней колодки прижимную пружину, снимите колодку.

Отсоедините от рычага привода наконечник троса ручного тормоза.

На тормозных колодках замерьте толщину каждой накладки в нескольких местах, разность не должна превышать 1,5мм.

На задней колодке расшплинтуйте палец рычага стояночного тормоза

Снимите шайбу

Снимите рычаг.

Палец привода рычага ручного тормоза

Соберите все снятые ранее детали в порядке обратном разборке

Как собрать задние тормозные колодки

Хотя выше было сказано и повторятся, не имеет смысла, мы, как и обещали, опишем некоторые нюансы, которые могут возникнуть при сборке.

Если вы в процессе разборки по необходимости или без неё снимали стержень прижимной пружины, задней тормозной колодки, то устанавливать его следует через отверстие в кронштейне поперечной штанги, расположенной на балке заднего моста.

Стрелкой показано отверстие в кронштейне, для установки стержня прижимной пружины.

Вставьте стержень в отверстие

Придерживая стержень одной рукой, другой постарайтесь попасть в отверстие на тормозном щите.

От себя можем порекомендовать немного другой способ, более удобный на наш взгляд

Прикрепите проволоку к стержню, длинна проволоки должна быть, где то 20 см.

Проденьте проволоку на кронштейне балки заднего моста, и в тормозной щит

Потяните проволоку и тем самым вставьте в отверстие на тормозном щите. Проволоку снимайте только после установки колодки.

Перед установкой тормозного барабана проверьте его внутренний диаметр, если в процессе эксплуатации есть выработка, и на внутренней части барабана образовался буртик, его необходимо удалить.

Установите барабан на фланец полуоси внутренней стороной наружу, и закрепите колёсными болтами. Болты при этом должны располагаться вертикально.

Запустите двигатель и включите первую передачу, в момент вращения напильником по всей окружности снимите буртик. Заглушите двигатель и снимите тормозной барабан

Установите на своё место заднею тормозную колодку.

Распорную планку установите на своё прежнее место, предварительно сориентировав её двойной прорезью к задней тормозной колодке.

Установите на колодки нижнею стяжную пружину, нижний конец передней колодки вставьте в гнездо на тормозном щите. Соберите все детали в порядке обратном разборке.

После установки тормозного барабана, нажмите несколько раз на педаль тормоза, это позволит поршням колёсных цилиндров принять своё рабочее положение.

Назначение тормозных колодок: разновидности и инструкция по замене

Тормозная колодка при внешнем осмотре представляет собой достаточно толстую пластину из стали с особой накладкой, которая состоит из фрикционных материалов, имеющих пониженный коэффициент трения. Назначение этих материалов – функционирование при скольжении и трении. Качество тормозной колодки напрямую зависит от качества материалов накладки. Состав материала у каждого производителя индивидуальный — здесь могут быть использованы различные смолы, каучук.

Периодичность замены колодок напрямую зависит от того, какой стиль езды характерен для данного водителя: быстрота набора скорости, интенсивность торможения. Однако есть и ряд усредненных данных, которые могут указывать на необходимость замены колодок. Отечественные автомобили нуждаются в замене колодок через 10-15 тыс. км, автомобили импортного производства – через 15-20 тыс. км.

Задние тормозные колодки Toyota

Спортивные же автомобили более интенсивно используются, стиль езды на них более агрессивный, потому и замена тормозных колодок в этом случае должна производиться через 5 тыс. км.

Степень износа передних и задних тормозных колодок различна. Поскольку основная нагрузка при езде и торможении приходится в основном на перед машины, передние колодки изнашиваются быстрее и замена их производится в три раза чаще.

Тормоза в автомобилях бывают двух видов – барабанные и дисковые. Методика замены колодок в них различна. Дисковые тормоза изнашиваются быстрее и замена колодок на них должна производиться через 10-15 тыс. км, барабанных – через 100-150 тыс. км.

Фото барабанных тормозных колодок

Сложность замены тормозных колодок невысока, потому данная операция может быть произведена даже любителем. Длительность их замены – порядка 1 часа. Для этого следует иметь набор стандартных ключей, отвертки, домкрат, комплект новых колодок и немного терпения.

Вернуться к содержанию

Инструкция по самостоятельной замене дисковых тормозных колодок

1. С помощью домкрата поднимается сторона машины, на которой будет производиться замена.

2. Разжимаем старые колодки – между тормозным диском и колодкой появляется люфт. Теперь в ход идет отвертка, имеющая плоское лезвие. С ее помощью снимаем верх суппорта.

3. Откручиваем немного верхний болт, после чего полностью выкручиваем нижний болт.

4. Теперь можно поднять верх суппорта, и доступ к колодке обеспечен.

5. Снимаем старые колодки, оценивая их состояние. Если колодки в нагаре и практически полностью стерты, замена на новые должна производиться незамедлительно.

6. В освободившиеся посадочные места устанавливаем новые колодки.

Теперь можно спокойно эксплуатировать автомобиль, ни на минуту не сомневаясь в надежности тормозной системы.

Вернуться к содержанию

Инструкция по замене тормозных колодок барабанного типа

Барабанные тормоза имеют несколько более сложное устройство, потому и замена колодок в них также более трудоемка. Симптомами к замене колодок здесь также послужат скрип, понижение эффективности при торможении. Длительность службы тормозных колодок в барабанных тормозах более длительный (50 тыс. км) в сравнении с дисковыми (30-40 тыс. км).

Схема устройства тормозного барабана

1. Автомобиль снимается с ручного тормоза, а под переднюю пару колес ставятся опоры для предотвращения отката автомобиля.

2. Домкратом поднимается задняя часть машины с нужной стороны.

3. С помощью баллонного ключа снимается колесо.

Снятие колеса

4. Ослабляем тросик ручного тормоза.

5. Откручиваем оба крепежных болта у тормозного барабана. Он может не откручиваться – в этом случае брызгаем на него жидкостью WD-40, ожидаем пару и минут и повторяем попытку откручивания. Если же процесс все равно не пошел, применяется сверло.

6. Если после откручивания болтов барабан не снимается, следует легко постучать молотком по его поверхности с торца. Лучше выполнять эту манипуляцию деревянной частью молотка для предотвращения повреждения. Далее барабан поддевается плоской отверткой и снимается с посадочного места.

7. Теперь барабан следует разобрать, поскольку колодки – внутри. Снимаем верхнюю пружину.

Снятие колодок с барабана

8. Извлекаем фиксатор, расположенный на внешней части тормозной колодки. С этой целью используются плоскогубцы. Придавливается передняя часть фиксатора и прокручивается его ось.

9. Сейчас могут быть извлечены старые колодки. Осмотр покажет, в каком они состоянии, и если на их поверхности имеются сколы, царапины, то замена должна быть произведена обязательно.

10. Можно сделать профилактику распорной планки, ведь барабан мы сняли и разобрали. С этой целью наждачной бумагой удаляем все шероховатости на поверхности, а затем все детали смазываются, а планка собирается. Крепежные болты закручиваются.

11. Теперь собираем тормозной барабан, устанавливаем его на полагающееся место. Присоединяем тросик стояночного тормоза.

Установка тормозной колодки барабанного типа своими руками

12. Устанавливаем первую колодку, закрепляя ее фиксатором.

13. Далее следует установка нижней пружины на две колодки, а затем устанавливается внутренняя колодка. Снова используем для закрепления фиксатор. С комплекта старых колодок снимается шайба, которая должна быть установлена на комплект новых колодок.

14. Далее ставится регулятор зазора. Особое внимание следует уделить зубцу этого регулятора – он располагается снаружи, ведь именно на нем должен располагаться хвост язычка. Иначе барабан перестанет выполнять полагающуюся для него роль тормозного барабана.

15. Устанавливаем распорную планку.

16. Цепляем пружину и устанавливаем язычок, пружину пока затягивать не следует.

17. Ставим на место скобу.

18. И только теперь может быть затянута верхняя пружина, а также пружина язычка.

19. Закрепляем крышку барабана, устанавливаем его на прежнее место.

20. Теперь аналогичные действия производятся с другим барабаном.

Как видно, инструкция достаточна проста, и теперь можно самостоятельно осуществлять замену колодок в своей машине. Это позволит всегда поддерживать ее в хорошем рабочем состоянии, контролировать работу тормозной системы и немного сэкономить на ремонте. Удачи Вам!
