И так, кто за мной следил тот знает что мы тут решили полностью перебрать подвеску на ксюхе…
И вот когда я все закупил. А именно:

Детали подвески #1
Детали подвески #2

Согласовали с другом место проведения и время) И 23 февраля в 10:00 мы в гараже у NektoAlexsRzn собрались все это дело приводить к уму. Большое ему спасибо за помощь! Без него бы я дня два возился если не больше)

Первым делом естественно разобрали все внутренности. И стали пытаться снять рычаг. И нам очень повезло что мы нашли в гараже съемник рулевых наконечников. Прикольная штука) Без нее бы возились больше!

Начали мы с правой стороны. Открутили ступичную гайку. Сняли колесо. После тормозной диск. Рулевой наконечник. Шаровую опору мы открутили от рычага и уже выбивали с самой стойки. Все откручивалось более менее хорошо. Ну и открутили опору стойки и все у нас вывалилось и развалилось) В итоге вытащили стойку чуть блин шруз из коробки не вылетел и приступили к снятию рычага. Резинки на нем конечно уже свое давно отжили…

Все болталось в посадочном месте…

Передний сайлентблок пришлось нагревать горелкой и выбивать его к чертям…

Стойка стабилизатора тоже очень сильно устала…

Сама стойка уже вся убитая молотком в районе рулевого наконечника. Это после приведыдущих сервисов когда я чинил машину там…

Должно ли кстати быть масло внутри картриджа? В интернете искал подобное и ничего не нашел… Я думаю что нет. Что ему там смазывать то?

Далее запрессовали новые сайлентблоки в рычаг на тесках.

Полный размер

5 минут и готово)

Прикрутили шаровую и установили задний сайлентблок.

И вот тут началась веселуха…

Так как сам полиуретан очень прочный материал то он ни как не поддавался зализать в старые места…
Благодаря совету Misha161ru я купил новые болты с шайбами и гайками. Которые идут под передний сайлентблок.

Шайба сайлентблока рычага переднего — 90105063

Болт крепления переднего рычага — 94500882

Гайка рычага — 94515064

И там еще одна маленькая шайбочка. Ее не стал покупать. Решил оставить старую.

Ну и вообщем передней еще как то закрутили. То задний это ужас какой то. Один болт накручивается а второй встает криво. Скоба криво стоит из за сайлентблока. Пришлось кое как домкратить то один край скобы то другой уголок. С горем пополам и уймой убитого времени мы победили этот рычаг…
Накрутили рулевой наконечник так же как и был. Специально отмечал краской как было. А то малоли че. Яж хз. Развал себе сделаю как на корчах) Ну и стали еб***ся со стойкой. А мешала нам пружина… Все не как не получалось стянуть ее побольше чтоб гайка на опоре стойки смогла закрутить всю эту конструкцию. Боялись что стяжка слетит и мы без головы останемся) В итоге и ее мы победили. Все собрали. Это только еще одна сторона. А время уже стукнуло часов 18:00.

Собрали колесо стали закручивать гайку ступицы. А колесо у нас с очень большим люфтом ходит в разные стороны как будто что то откручено… Мы не знаю че думать. Разобрали, все посмотрели что не так и что может быть. Пришли к выводу что мол шруз не до конца сел. Затянули гайку ступичную посильнее. Хрен! Позвали экспертов с соседних гаражей. Все пьяные 23ж февраля. С прошедшим всех кстати) В итоге мы поняли что сдох ступичный подшипник… Я приуныл… Закрутили колесо и пошли разбирать левую сторону…

Но там тоже не все так просто. Ступичная гайка была очень сильно затянута. И мужики которые приходили и спорили в какую сторону она откручивается сломали 4 воротка :D. Кто говорил что она справа в одну сторону а слева в другую крутится. Кто говорит что так же. В итоге как и на обычных болтах и гайках открутилась она против часовой стрелки…

Виновница торжества)

Проделали такую же процедуру с рычагом и стойкой и перешли к штанге поперечной устойчивости от Lanos.
Потому что когда сняли старую и вытащили. Натянули примерно сайлентблоки на нее.

И ждали чтоб прикрутить ее концы к стойкам стабилизатора чтоб уж потом прикручивать ее к самому кузову…

Стабилизаторы получились красивые)

С сайлентблоками мы почти угадали… Правый на 1см не подвинули, а левый где то на 6см. И он вообще намертво сидит и кое как мы его отверткой тыкали и дотыкали.

Были куплены скобы для Lanos. От Nexia меньше естественно.

Скоба втулки стабилизатора — 96246675

И втулки для задней штанги от Lanos. Купил я их 3шт. для большей так сказать устойчивости) Устанавливать их конечно не очень то легко…

Втулка заднего стабилизатора — 96208560

Ну и вот так все выглядит после установки на свои места:

Итог хочу подвести в другой записи. Сколько это все стоит. Какие ощущения после установки при езде.

В гараже мы протусили с 10:00 до 5:00. Почти сутки. Устали как суслики. Все в синяках и грязные как шахтеры. Вот такое у нас 23 февраля было…

Инструкция по замене картриджа стойки передней подвески на автомобили Chevrolet Lanos, Daewoo Nexia и Daewoo Espero.

Подробная инструкция по замене картриджа стойки на иномарках Шевроле Ланос, Дэу Нексия, Дэу Эсперо.

Необходимые инструменты и оборудование для замены картриджа стойки:

• упорные башмаки под колеса автомобиля;
• страховочная стойка;
• ключ колесных болтов;
• ключи на 9, 12, 19, шестигранный ключ на 10;
• торцевая головка на 32 и вороток;
• съемник шаровых шарниров;
• бородок;
• молоток;
• домкрат или подъемник автомобиля.

Последовательность действий

1.1. Поставьте автомобиль на ровную площадку и установите под колеса упорные башмаки. Ослабьте колесные болты и гайку крепления ступицы.

1.2. Подденьте отверткой и снимите пластиковую защитную крышку с верхней опоры амортизаторной стойки передней подвески (фото 1). Ослабьте гайку крепления штока (фото 2), удерживая при этом шток от проворота вторым ключом. Ослабьте гайки крепления верхней опоры к кузову и колесные болты (фото 3).

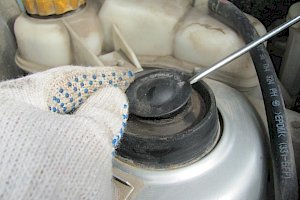

• Фото 1. Снятие защитной крышки.

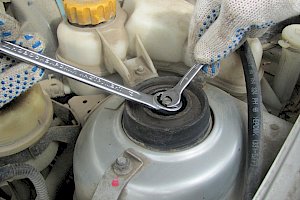

• Фото 2. Гайки крепления штока.

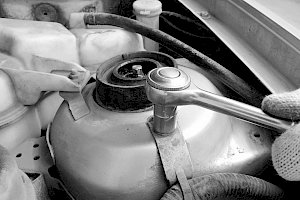

• Фото 3. Ослабление гаек крепления опоры.

1.3. Поднимите при помощи домкрата переднюю часть автомобиля, установите под лонжерон страховочное приспособление и снимите колесо.

ВНИМАНИЕ! Все работы по замене картриджа стойки проводить только на надежно закрепленном вывешенном автомобиле.

1.4. При помощи шестигранника выкрутите два болта крепления суппорта (фото 4), снимите суппорт и подвесьте его на проволоку (фото 5).

ВНИМАНИЕ! Не отсоединяйте тормозной шланг от суппорта, все работы проводите аккуратно, чтобы не повредить тормозной шланг.

1.5. Отверните гайку крепления наконечника рулевой тяги (фото 6) и выпрессуйте палец наконечника из поворотного рычага телескопической стойки.

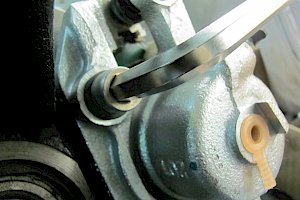

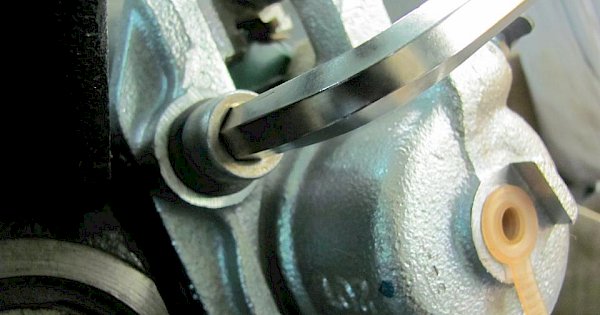

• Фото 4. Болты крепления суппорта.

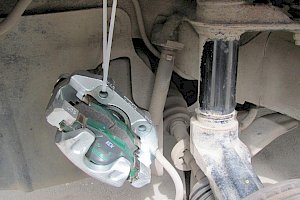

• Фото 5. Суппорт на проволоке.

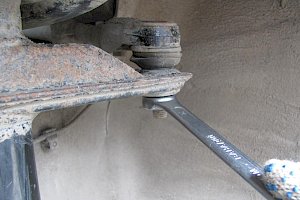

• Фото 6. Гайка крепления наконечника рулевой тяги.

1.6. Отверните гайку крепления пальца шаровой опоры (фото 7), предварительно сняв контровочную пружинку, выпрессуйте палец из проушины телескопической стойки.

1.7. Отверните ступичную гайку (фото 8), снимите шайбу, выведите хвостовик ШРУСа из ступицы колеса и подвесьте привод колеса на проволоке.

ВНИМАНИЕ! Во время работы по замене картриджа стойки не повредите защитный чехол (пыльник) ШРУСа.

1.8. Полностью отверните гайки крепления верхней опоры к кузову и снимите амортизаторную стойку в сборе с опорой и пружиной.

1.9. Сожмите пружину при помощи съемников (фото 9).

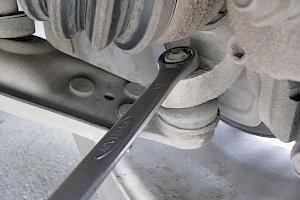

• Фото 7. Гайка крепления пальца шаровой опоры.

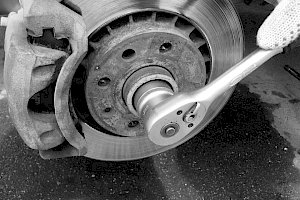

• Фото 8. Ступичная гайка.

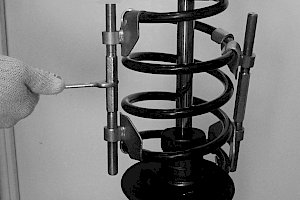

• Фото 9. Сожмите пружину при помощи съемников.

2.1. Отверните гайку крепления штока картриджа стойки, удерживая шток от проворота вторым ключом (фото 10), снимите верхнюю опору, тарельчатую и плоскую шайбы, защитный кожух (пыльник), буфер сжатия, пружину и прокладку пружины.

2.2. Выверните гайку крепления картриджа из корпуса амортизаторной стойки передней подвески газовым ключом, либо зажав гайку в тиски и вращая стойку (фото 11).

2.3. Снимите гайку и извлеките картридж из корпуса стойки для замены (фото 12)

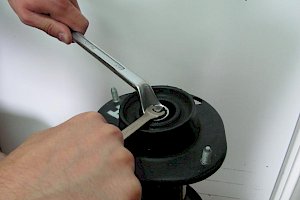

• Фото 10. Гайка крепления штока картриджа стойки.

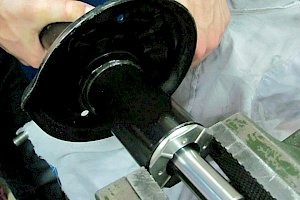

• Фото 11. Гайка крепления картриджа.

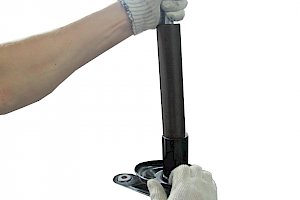

• Фото 12. Картридж стойки.

2.4. Установите новый картридж SS20 в корпусе стойки (фото 13).

ВНИМАНИЕ! Для лучшего отвода тепла от амортизатора залейте в корпус стойки отработанное масло.

2.5. Соберите телескопическую стойку, используя вместо штатной гайки гайку SS20, входящую в комплектацию (фото 14), и установите её на автомобиль в порядке, обратном снятию.

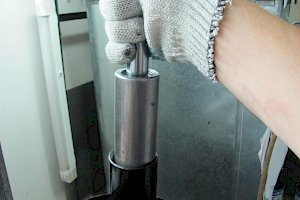

• Фото 13. Новый картридж SS20.

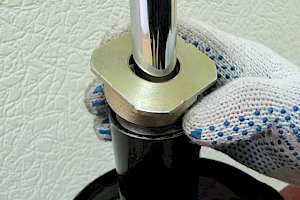

• Фото 14. Гайка SS20.

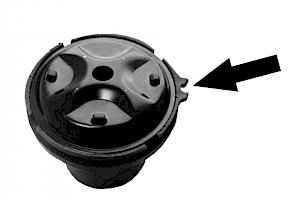

• Фото 15. Выступом — вперед.

ВНИМАНИЕ! При сборке необходимо сориентировать защитный чехол таким образом, чтобы выступ (фото 15) на левой стойке был направлен вперед (по направлению движения автомобиля), а на правой стойке — назад (против движения автомобиля), тарельчатую шайбу установить отогнутым краем вверх в сторону подшипника.

2.6. Затяните гайку ступицы на автомобилемоментом, указанным в руководстве по эксплуатации автомобиля и застопорите ее бородком и молотком.

2.7. Окончательно затяните гайку штока картриджа стойки на автомобиле, стоящем на земле, моментом 55 Нм.

Снятие и разборка амортизаторной стойки на Daewoo Nexia 2008

Амортизаторную стойку снимаем и разбираем при замене верхней опоры, пружины, буфера хода сжатия или установке нового амортизатора. Работу выполняем на смотровой канаве или эстакаде.

Снимаем крышку верхней опоры.

Удерживая шток амортизатора ключом «на 9», z-образным накидным ключом «на 19» ослабляем затяжку гайки штока.
Отсоединяем шаровую опору рычага передней подвески от поворотного кулака (см. «Снятие рычага передней подвески»).
Выводим наружный шарнир привода из ступицы колеса (см. «Снятие приводов передних колес»). Отсоединяем наружный наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. «Снятие наконечника рулевой тяги»).

Шестигранником «на 10» отворачиваем два винта крепления направляющей тормозных колодок к поворотному кулаку…
…и снимаем направляющую с суппортом и колодками, не отсоединяя от суппорта тормозной шланг. Чтобы не натягивать тормозной шланг…

…подвязываем направляющую колодок с суппортом к рычагу передней подвески.
Снимаем тормозной диск (см. «Снятие деталей переднего тормозного механизма»).

Накидным ключом «на 12» отворачиваем две гайки крепления верхней опоры амортизаторной стойки…

…и снимаем стойку.

Сжимаем пружину двумя стяжками, расположенными диаметрально противоположно друг другу.
После того как пружина перестанет давить на верхнюю опорную чашку, полностью отворачиваем гайку штока.

Снимаем верхнюю опору стойки со штока.

Вынимаем из углубления в верхней части опоры плоскую шайбу.

Снизу установлена тарельчатая шайба выпуклостью вниз.

Снимаем со штока амортизатора плоскую шайбу.

Снимаем верхнюю опорную чашку пружины с чехлом.

Снимаем пружину со стяжками…

…и буфер хода сжатия.

Вынимаем резиновую прокладку из нижней опорной чашки пружины.

Трубным ключом отворачиваем гайку корпуса стойки (можно также зажать гайку в тиски и поворачивать стойку)…

…и снимаем гайку.

Извлекаем из корпуса стойки амортизатор.
Собираем и устанавливаем стойку в обратной последовательности. Устанавливаем в корпус стойки новый амортизатор. Гайку корпуса стойки заменяем новой. Изношенный подшипник верхней опоры заменяем вместе с опорой. Тарельчатую шайбу устанавливаем под подшипник верхней опоры вогнутой стороной вверх.

При установке пружины торец ее нижнего витка должен упираться в выступ нижней опорной чашки стойки…

…а фигурный выступ верхней опорной чашки пружины должен быть направлен в сторону поворотного рычага правой стойки и в сторону, противоположную рычагу левой стойки.

Daewoo Nexia | Ремонт передней подвески

Ремонт передней подвески

Очень многие элементы передней подвески колес можно самостоятельно снимать и снова устанавливать. Для проведения определенных работ все же необходимы приборы из мастерской. Поврежденные части подвески ни в коем случае нельзя выправлять, а тем более сваривать, их нужно принципиально заменять новыми.

Снятие передней амортизационной стойки

Снятие амортизационной стойки вверху. После снятия крышки (1) можно ослабить гайку крепления амортизационной стойки с помощью накидного ключа (3). Для этого придерживать шток амортизатора торцовым шестигранным ключом (2).

Cнятие амортизационной стойки внизу. Показаны болтовые соединения тяги стабилизатора (1) и болтовые соединения с корпусом подшипника ступицы колеса (2 и 3).

При снятии амортизационной стойки следует учесть: если ее отсоединить от корпуса подшипника ступицы колеса, то придется заново производить регулировку углов установки колес, что возможно только на измерительном стенде в мастерской.

По этой причине мы описываем здесь снятие амортизационной стойки вместе с корпусом подшипника ступицы колеса.

Еще одно добавление: для затяжки верхней гайки амортизационной стойки механики в мастерской применяют торцовый гаечный ключ VW 3078. За неимением лучшего для выполнения этих работ можно использовать накидной гаечный ключ и собственное чутье.

Приобрести новую самоконтрящуюся гайку и новый зажимный болт шарнира независимой подвески. У стоящего на земле автомобиля ослабить центральный крепежный болт приводного вала в ступице колеса (в середине колеса). Ослабить болты крепления колеса. Равномерно приподнять автомобиль спереди, чтобы не нагружался стабилизатор. Обеспечить фиксацию автомобиля. Снять колесо. Отсоединить тягу стабилизатора от обоих амортизационных стоек, отжать стабилизатор вверх. Отсоединить скобу дискового тормозного механизма и укрепить ее на кузове при помощи проволоки – трубопровод тормозного привода остается подключенным. Разъединить шарнир поперечной рулевой тяги. Снять зажимной болт осевого шарнира в самом низу у амортизационной стойки. Монтировкой вытянуть палец шарнира из амортизационной стойки. Тем самым разделяются амортизационная стойка и поперечный рычаг подвески. При этом ни в коем случае нельзя расширять шлиц в корпусе подшипника ступицы колеса, например отверткой. Вывернуть руль и извлечь приводной вал из ступицы колеса. Снять крышку со стакана амортизационной стойки в моторном отсеке. Снять вверху со штока гайку крепления амортизационной стойки. Для этого придержать шток ключом для внутреннего шестигранника. При этом придерживать амортизационную стойку снизу. Вынуть амортизационную стойку по направлению вниз и одновременно полностью снять ее с приводного вала. Для установки применять новые самоконтрящиеся гайки и новый зажимной болт шарнира подвески. Установить зажимной болт таким образом, чтобы его головка была направлена вперед по ходу движения. Моменты затяжки: гайка верхнего крепления амортизационной стойки: 60 Н•м, гайка поперечной рулевой тяги: 30 Н•м, зажимной болт шарнира независимой подвески: 50 Н•м, соединительная тяга стабилизатора на амортизационной стойке: 40 Н•м. Если устанавливается та же самая амортизационная стойка и при этом болты, соединяющие корпус подшипника ступицы колеса и амортизационную стойку, остаются все время зажатыми, то не нужно поправлять регулировку углов установки колес.

Элементы передней амортизационной стойки и последовательность их установки

Подвеска переднего колеса автомобиля Audi 80 с близкого расстояния

Слева: стяжные скобы необходимы для того, чтобы при снятой амортизационной стойке отделить пружину от амортизатора.

Справа: иллюстрация показывает зажимной болт шарнира подвески (1), которым шарнир подвески (3) укреплен в корпусе подшипника ступицы колеса. Далее обозначены: крепежные гайки (2), которыми шарнир подвески связан с нижним поперечным рычагом.

Замена переднего амортизатора

Для проведения этой работы (при снятой амортизационной стойке) обязательно необходимо устройство для натяжения (сжатия) пружины. Вам потребуются по меньшей мере два съемника, еще лучше – три. Без применения устройства для натяжения пружины нельзя ослаблять шлицевую гайку вверху на штоке амортизатора, потому что пружина находится в состоянии сильного предварительного натяжения. В противном случае составные детали амортизационной стойки разлетятся в стороны как при взрыве – велика опасность несчастного случая!

Кроме того, несжатую пружину уже нельзя будет установить на место. Натяжители пружин можно приобрести в магазинах запчастей. Далее потребуются следующие специальные инструменты: ключ VW 524 для ослабления шлицевой гайки и инструмент 40-201 А для ослабления резьбовой крышки над амортизатором. Если у вас их нет, то придется помочь себе большим трубным ключом.

Снять амортизационную стойку (см. предыдущий раздел). Зажать амортизационную стойку через деревянные клинышки на высоте рычага поворотного кулака в тиски. Никогда не зажимайте за цилиндрический участок, иначе вы раздавите амортизационную стойку. Установить натяжитель пружин у витков пружины и немного сжать ее. Для того чтобы натяжитель пружин не соскользнул, следует при необходимости оклеить эти витки клеющей лентой. Теперь ослабить шлицевую гайку вверху амортизационной стойки. Придерживать шток амортизатора гаечным ключом. Снять пружину вместе с подшипником амортизационной стойки и дополнительными деталями. Снять резьбовую крышку вверху у амортизатора. Вытянуть амортизатор. На заводе устанавливаются жидкостные амортизаторы. В этом случае нужно вылить старую жидкость из амортизатора (специальные отходы!) и почистить его шток. Установить новый патрон амортизатора без жидкости. Последовательность установки составных элементов смотрите на рисунке справа вверху. Далее обратите внимание: цветная маркировка пружин указывает низ. Моменты затяжки: резьбовая крышка патрона амортизатора: 150 Н•м, шлицевая гайка на штоке амортизатора: 50 Н•м.

Снятие переднего подшипника ступицы колеса

Подшипник ступицы колеса своим внешним кольцом запрессован в корпус, во внутреннее кольцо запрессована ступица колеса. Новый подшипник ступицы колеса ни в коем случае нельзя вколачивать на свое место молотком, иначе следующее повреждение вы «установите» вместе с подшипником. Поэтому лучше снять только саму амортизационную стойку и отсоединить диск тормозного механизма, а также кожух. А собственно снятие и установку подшипника вы должны доверить мастерской, в распоряжении которой находится ремонтный пресс.

Замена осевого шарнира

Приобрести новую самоконтрящуюся гайку и новый зажимный болт шарнира независимой подвески. Равномерно приподнять автомобиль спереди, чтобы не нагружался стабилизатор. Обеспечить фиксацию автомобиля. Снять зажимный болт шарнира подвески в самом низу амортизационной стойки. Монтировкой выдавить палец шарнира независимой подвески у амортизационной стойки. При этом ни в коем случае нельзя расширять шлиц в корпусе подшипника ступицы колеса, например отверткой. Отметить установочное положение шарнира на нижнем поперечном рычаге подвески. Открутить крепежные гайки осевого шарнира внизу из нижнего поперечного рычага тяги. Снять шарнир. При прикручивании осевого шарнира учитывать сделанные при снятии отметки, в этом случае регулировка углов установки колес останется примерно прежней. Не забыть подкладочные пластины для крепежных гаек. Моменты затяжки: гайки шарнира независимой подвески нужно затянуть моментом 65 Н•м, гайки зажимного болта моментом 50 Н•м. Произвести в мастерской регулировку углов установки колес.

Снятие поперечного рычага подвески

Нужно будет заменить все самоконтрящиеся гайки, а также болты, соединяющие опоры поперечного рычага подвески и балку моста. Поперечный рычаг подвески снимать либо вместе с осевым шарниром, либо без него. Какие болты нужно ослабить в том или в другом случае, описывает предыдущий раздел. Вывернуть гайки внутренних втулок опоры поперечного рычага подвески. Если внутренние подшипники поперечного рычага подвески уже износились, то перед установкой рычага лучше сразу запрессовать (в мастерской) новые. Установка: укрепить поперечный рычаг подвески снаружи на корпусе подшипника ступицы колеса либо на шарнире независимой подвески. Моменты затяжки вы найдете в предыдущем разделе. Гайки внутренних подшипников поперечного рычага подвески сначала затянуть слабо. Затягивать до конца следует только тогда, когда автомобиль будет стоять на колесах. В противном случае могут перекоситься подшипники поперечного рычага. Моменты затяжки гаек внутренних подшипников поперечного рычага подвески: сначала 40 Н•м, в заключение провернуть еще на 1/4 оборота (90°).

Стрелка указывает на нижний крепежный болт под задней амортизационной стойкой у переднеприводных моделей.

Верхнее крепление амортизационной стойки на задней оси у переднеприводных моделей. Стрелки указывают на четыре крепежных болта амортизационной стойки, цифра (1) обозначает саму амортизационную стойку.

Снятие рычага передней подвески на Daewoo Nexia 2008

Операцию выполняем при замене шаровой опоры, сайлент-блока и подушки рычага или самого рычага.
Работу выполняем на смотровой канаве или эстакаде.
Вывешиваем переднюю часть автомобиля и снимаем колесо (см. «Замена колеса»).
Отсоединяем стойку стабилизатора от рычага передней подвески (см. «Снятие стабилизатора поперечной устойчивости»).

Приподняв дужку фиксатора, вынимаем его из отверстия пальца шаровой опоры.

Накидным ключом «на 19» ослабляем гайку крепления пальца шаровой опоры.

Опираясь монтажной лопаткой на поворотный кулак, отжимаем вниз рычаг передней подвески и наносим удары молотком по проушине поворотного кулака до выпрессовки пальца шаровой опоры.
Отворачиваем гайку крепления пальца шаровой опоры…

…и отжимаем рычаг вниз, выводя палец из проушины поворотного кулака.

Головкой «на 14» отворачиваем два болта крепления кронштейна подушки рычага к днищу.

Накидным ключом «на 22» отворачиваем гайку болта крепления сайлент-блока рычага, удерживая болт от проворачивания ключом того же размера.

Вынимаем болт…
…и снимаем рычаг.
Устанавливаем рычаг в обратной последовательности. Гайку болта крепления сайлент-блока затягиваем в положении «автомобиль на колесах».

Замена сайлент-блока и подушки рычага передней подвески на Daewoo Nexia 2008

Снимаем рычаг передней подвески (см. «Снятие рычага передней подвески»).
Для выпрессовки сайлент-блока используем чашечный съемник. Выпрессовку проводим в направлении от передней части рычага к задней.

Упираем чашку съемника в торец заднего пояска проушины рычага, а шайбу винта — в торец внутренней металлической втулки сайлент-блока.

Выпрессовываем сайлент-блок из проушины рычага…

…в чашку съемника.
Перед установкой новый сайлент-блок смачиваем мыльным раствором. Запрессовку проводим в направлении, противоположном выпрессовке, причем больший диаметр металлической втулки сайлент-блока должен быть обращен назад.

При запрессовке сайлент-блока чашку съемника упираем в торец переднего пояска проушины рычага.
После монтажа сайлент-блок должен располагаться симметрично по длине проушины.
Для замены подушки рычага…

…снимаем с нее кронштейн.

Нанося удары молотком по торцу подушки…

…сбиваем ее с оси рычага.
Перед установкой новой подушки смачиваем поверхность оси рычага и внутреннюю поверхность подушки мыльным раствором.
Закрепляем рычаг передней подвески в тисках.
Перед запрессовкой ориентируем подушку так, чтобы при монтаже рычага плоская сторона подушки была параллельна посадочной поверхности днища кузова…

…а установочная выемка с наружной стороны подушки была направлена к наружному ребру рычага (показано на запрессованной подушке).

Нанося удары молотком через проставку по торцу подушки, напрессовываем ее на ось рычага.
