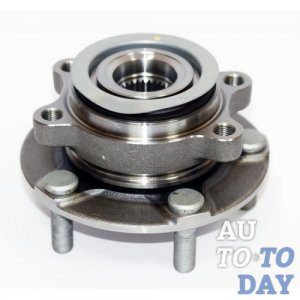

Подшипник ступицы переднего колеса — что это такое?

Подшипник ступицы — это центральный элемент ходовой части, от которого зависит как работоспособность автомобиля, так и безопасность водителя, пассажиров и других участников дорожного движения. Выход из строя (износ) любого из подшипников приводит к тому, что автомобиль становится неуправляемым. Ступицы колес должны быть исправными, а контроль состояния этих элементов — регулярным.

Что важно знать о ступице колеса?

Ступица – главная часть кружащейся детали с отверстием для нанизывания на вал или ось. Ее можно сцепить с ободом колеса, с диском или спицами. В отверстие внутри детали впрессовываются ступичные элементы. Для придания механизму надежности и прочности, ступицу делают в 1,5-2 раза больше по диаметру, чем внутреннее отверстие. Визуально в этом можно удостовериться, увидев саму деталь машины.

По своему назначению ступица – это подвесочный элемент транспортного средства, совершающий вращения. К нему присоединены колеса. Если они ведущие, то ступица будет еще и трансмиссионным элементом. Еще элемент может быть соединен с тормозами и фланцами полуосей. Ступица не только предназначена для крепления с колесами, она еще позволяет им совершать вращательные движения. Тормозная система автомобиля тоже тесно взаимосвязана с этой деталью.

В основном ступицу изготавливают из разных сортов стали и чугуна. В передней и задней ступице используются радиально-упорные подшипники шарообразной формы. Ступицу меняют крайне редко. В основном любые неприятные стуки, указывающие на проблему со ступичным узлом, заканчиваются заменой ступичного подшипника, за исключением когда ступица идет в сборе и является не разборной. После замены ступицы обратите внимание на состояние рычагов подвески.

Подшипник ступицы переднего колеса – что он собой представляет?

Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта.

Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания.

Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.

Составляющие элементы подшипника ступицы

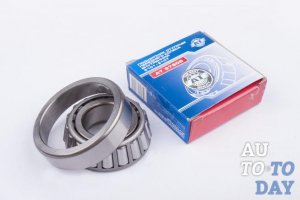

Строение ступичного подшипника колеса. Подшипник ступицы состоит из двух колец (внешнего и внутреннего), сепаратора и тела качения. Последний элемент зависит от конфигурации и устройства машины. На ведомых осях обычно используются конические однорядные подшипники.

Главное достоинство этих элементов – небольшой размер и большой срок эксплуатации. Но они нуждаются в качественном монтаже и регулировке через определенное время. Если этого не сделать, подшипник может перестать быть работоспособным.

Для ведущих осей применяются двухрядные конические подшипники или радиально-упорные элементы в форме шарика. Двухрядные детали очень похожи на своих коллег с ведомых осей. Но кроме сходства по внешнему виду они могут выдерживать нагрузку в 2 раза больше. Закрытая конструкция подшипников способствует тому, что деталь можно использовать, пока она полностью не износится.

Радиально-упорные подшипники могут в одно время выдерживать радиальную и осевую нагрузки.

Подшипники ступиц – какими они бывают?

Среди огромного количества видов для ходовой части выбраны подшипники качения. В ходе продолжительных испытаний выяснилось, что именно этот тип обеспечивает наименьшее сопротивление вращению. В зависимости от марки и модели автомобиля в конструкции ходовой части могут быть использованы такие детали:

— радиальные шариковые;

— радиальные роликовые;

— радиально-упорные (конические) роликовые.

Подшипники могут иметь различную конструкцию. В классической компоновке¸ когда передняя подвеска является независимой, а задний мост ведущим, на каждой передней ступице устанавливают по два конических подшипника, а на задних по одному радиальному (чаще это роликовые или двухрядные шариковые.

Ключевой момент в обеспечении их работоспособности — это смазка. Радиальные подшипники изготавливаются с двухсторонней защитой. На заводе изготовителе они закрываются пластиковыми кольцами-пыльниками.

Естественно, внутрь корпуса закладывается смазочный материал, которого хватает на весь срок эксплуатации. Многие производители запрещают вскрывать свои изделия и производить замену смазки. В этом случае не гарантируется герметичность пыльников. Подшипник ступицы переднего колеса упорный и состоит из трёх отдельных частей: внутренней и внешней обоймы и кассеты с роликами. Они при установке промываются и смазываются смазкой типа «Литол», а защищаются сальниками, которые монтируются на ступицу отдельно.

Замена подшипника ступицы переднего колеса

Подшипник является такой деталью транспортного средства, которая не подлежит ремонту. Его следует незамедлительно менять при выходе из строя. О том, что замена этого элемента действительно необходима, свидетельствуют следующие симптомы:

— высокий уровень нагрева ступицы либо люфт колеса;

— монотонный гул в процессе движения, отмечаемый в области передних колес.

Замена подшипников упорного типа осуществляется при помощи выпрессовок специального вида, которые позволяют относительно легко вытащить вышедший из строя элемент из гнезда.

Категорически не рекомендуется использовать молоток для удаления подшипников, так как данный «народный способ» способен стать причиной деформации мест их посадки в ступице. Кроме того, нужно тщательно очистить эти самые посадочные места от смазочных материалов, ржавчины и грязи перед тем, как установить в них новые элементы.

1. Ставим автомобиль «на ручник» и первую передачу. Устанавливаем под задние колеса антипокатные упоры.

2. Отпускаем колесные болты и ключом на «30» откручиваем гайку подшипника ступицы (если на автомобиле стоят легкосплавные диски, то тогда сначала придется снять колесо, попросить помощника нажать на педаль тормоза и открутить гайку ступицы).

3. Отверткой отжимаем суппорт и ключом откручиваем суппорт от поворотного кулака. Подвязываем суппорт, для того чтобы он не висел на тормозном шланге. Откручиваем тормозной диск от ступицы.

Дальнейшая работа может пойти по одному из трех вариантов:

Первый, замена подшипника, с использованием съемника, не снимая поворотный кулак с автомобиля. Второй, снятие поворотного кулака с автомобиля и дальнейшая замена подшипника уже на верстаке, при помощи съемника и тисков. И третий способ, снятие стойки целиком и последующей замены подшипника в тисках. Каждый из возможных способов имеет как свои преимущества, так и недостатки.

Например, подробней рассмотрим первый способ: замена подшипника ступицы не снимая поворотный кулак с автомобиля, хороша тем, что не приходится трогать болт регулировки развала. Но его минус заключается в неудобной работе, и заменить подшипник без смотровой ямы или подъемника будет довольно проблематично. Так выбивать ступицу и выпрессовывать/запрессовывать подшипник в данном положении очень не удобно.

Второй способ: заменить подшипник значительно легче и удобней, но появляется загвоздка в нарушение регулировки развала автомобиля. Перед откручиванием болтов крепления поворотного кулака к стойке, ставить две метки. Одной меткой метим положение регулировочного болта к стойке , а второй меткой положение поворотного кулака к стойке. При сборке добиваемся совпадения этих меток. Возможно, первоначальной точности добиться и не получиться, но и погрешность будет минимальна. Этот способ 100% подойдет тем, кто меняет не только один подшипник ступицы, но и проводит сразу остальной ремонт ходовой (замена шаровых опор, сайлентблоков рычагов, рулевых наконечников и т.д.).

Третий способ, самый трудоемкий. Чтобы снять стойку, придется распрессовать рулевой наконечник, и открутить гайки крепления верхней опоры к кузову. И после этого, на снятой с автомобиля стойке, заменить подшипник. Не много тяжелей и дольше, но… Это способ отлично подойдет тем кому не подошел ни первый, ни второй способ. В нашем случае, работа будет проводиться по второму варианту.

4. Устанавливаем метки. Откручиваем и выбиваем, мягкой наставкой, болты крепежа поворотного кулака к стойке. Откручиваем два болта крепежа нижней шаровой опоры к поворотному кулаку. И снимаем поворотный кулак.

5. Дальше, наставкой подходящего диаметра выбиваем ступицу с подшипника. Снимаем стопорное кольцо. Устанавливаем съемник в тиски и выпрессовываем подшипник. Очищаем и смазываем посадочное место подшипника в поворотном кулаке. Запрессовываем подшипник. Устанавливаем стопорное кольцо. Поворотный кулак с подшипником устанавливаем на ступицу и оправкой подходящего диаметра (усилие должно прилагаться к внутренней обойме подшипника) забиваем до упора.

Последующую сборку проводим в обратной последовательности. После затяжки гайки подшипника ступицы, не забываем примять бортик гайки.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Ступица — Словарь автомеханика

Ступица колеса

— деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, в таком соединении, являются ключевым элементом не только ступицы, но и всей ходовой части в целом, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя.

Предназначение ступицы – соединение между собой вала и колесного диска для передачи крутящего момента. С одной стороны ступица авто насаживается на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси коленвала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.

Виды ступиц и подшипников

Наибольший груз среди всех автомобильных подшипников испытывает именно подшипник ступицы, который фактически удерживает всю массу автомобиля. Наивысшие значения нагрузки возникают в процессе движения, особенно при ускорении и торможении машины. При этом подшипник практически одновременно испытывает воздействие осевой и радиальной силы, что предъявляет очень высокие требования к его качеству.

Подшипники ступицы

В современных автомобилях подшипник ступицы – это всегда подшипник качения, который состоит из двух колец (наружное и внутреннее) и распределяющего сепаратора, призванного удерживать на траектории и распределять по подшипнику тела качения, которыми выступают шарики, ролики или другие детали. По видам переносимой нагрузки ступичные подшипники бывают:

радиальными;
упорными;
радиально-упорными;
упорно-радиальными.

В современном автомобиле ступица, схема которой не является идентичной для всех моделей, может быть выполнена в различных конфигурациях. Так, в заднеприводных моделях преимущественно применяются стандартные однорядные роликовые подшипники, которых есть по два на каждой ступице. Все большее распространение приобретает схема с шариковыми радиально-упорными подшипниками, являющимися неотъемлемым элементом ступицы.

Устройство ступицы

В новых моделях с электронным управлением системами ступица колеса совмещена с системой ABS, а также датчиками скорости оборотов колес. Такие ступицы изготавливаются полностью закрытыми, они не являются разборными и ремонтопригодными, а их срок эксплуатации равен продолжительности использования автомобиля.

Причины и признаки поломки ступицы

Вывести из строя ступицу можно даже при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Эта проблема определяется сразу, поэтому потенциальной угрозой безопасности движения, как правило, стать не может.

Замену ступичного подшипника рекомендуется производить при помощи специального пресса, поскольку выпрессовка и запрессовка выколоткой и молотком может привести к деформации посадочных мест.

Поломка подшипника ступицы определяется по изменению звука работы подвески. Даже новички чаще всего слышат неладное при возникновении подобных неисправностей. При повороте руля в процессе движения, со стороны поворота будет слышен непривычный гул, если со ступичным подшипником что-то случилось. Также о проблемах с подшипником или ступицей будет свидетельствовать повышенный люфт колеса.

Увеличение износа ступичного подшипника даст о себе знать помимо шумов появлением вибраций через кузов. Если ничего не предпринять, со временем удары настолько усилятся, что локализировать их источник на слух и ощупь уже не получится. Естественно, это крайне пагубно повлияет не только на ходовую часть, но и на весь автомобиль в целом.

Повреждение сальника подшипника приводит к утечке смазки и быстрому выходу из строя, как подшипника, так и ступицы в целом.

В основном ступицы и их подшипники выходят из строя из-за износа. Также причиной может стать сильный удар в процессе движения, например при попадании в яму на скорости. Что касается ремонта, то его тип зависит от модели автомобиля и вида установленных на нем ступиц. Часто подшипники можно поменять отдельно, но нередко они меняются только вместе со ступицей.

Связанные термины

etlib.ru

Подшипник ступицы описание виды диагностика замена фото видео.

Ступичный подшипник – один из важных элементов в автомобиле. При его отсутствии колеса попросту не будут вращаться. Данный элемент постоянно испытывает высокие нагрузки, поэтому его изготавливают только из качественных материалов. Но из-за больших пробегов автомобиля, а также по причине неправильной эксплуатации данная деталь может выйти из строя раньше. Специалисты рекомендуют ступичные подшипники менять сразу же, а иначе можно попасть в большие неприятности. Итак, давайте рассмотрим, что делать, если загудел ступичный подшипник, какое у него устройство и чем опасна езда с таким неисправным элементом.

На самом деле, гудение – это только первый сигнал. Дальше ситуация может развиваться быстро и стремительно. На фоне гудения детали водители начинают слышать треск, который исходит из района передних колес автомобиля. И вот в какой-то момент, когда подшипник не сможет выдержать оборотов, он разлетается вдребезги. О том, что случится дальше, легко догадаться. Вначале колесо заклинит, и в самый неподходящий момент автомобиль станет неуправляемым, и его понесет. Далее, сломается опора рычага подвески, а полуось деформируется. Ремонт подвески обойдется автовладельцу значительно дороже, нежели обычная замена ступичных подшипников.

Для самостоятельной диагностики нужно уметь «слышать» автомобиль. Чтобы знать, как определить, какой подшипник ступицы гудит, для начала следует познакомиться с устройством данного элемента, узнать причины неисправностей, а также научиться выполнять самостоятельно диагностику и замену этих деталей.

Симптомы поломки

Вот тут самое интересное — как определить неисправность, есть несколько сто процентных методов.

1) «Сухой» хруст. Когда ступичный подшипник выходит из строя, то появляется звук как бы хруста при движении. Это перекатываются сферические элементы. Они разбили обойму в которой находились и теперь расположены не равномерно. Этот звук вы не с чем не перепутаете, поверьте, в салоне этот звук прекрасно слышится. Это самый первый симптом – как появился такой звук сразу же едем на СТО.

2) Вибрация. Если подшипник уже хорошо изношен, то должна появиться вибрация, как в руль так и в кузов. Это говорит о том, что сферические элементы уже хорошо износили обойму подшипника, еще немного и возможно наступит «клин». Срочно меняем.

3) Машину тянет в сторону. Также возможно, часть с неисправным элементом не работает нормально – если можно так выразится, она немного стопорится, а поэтому автомобиль будет тянуть в ту или иную сторону, как при неправильном сход-развале.

Что будет если не менять

Многие автолюбители катаются с неисправными ступичными подшипниками, да еще и разгоняются под 100 и выше километров в час – ребята это очень опасно, запомните это связующий элемент колеса, который отвечает за его вращение. Если он разбит, то в любой момент его может заклинить. А это резкая остановка одного из передних колес. Теперь представьте если у вас скорость 100 км/ч – вы на такой скорости просто вылетите на обочину это в лучшем случае, но можете вылететь и на «встречку», а тут и до аварии недалеко. Бывали случаи когда машины переворачивались. Так что ребята подшипник ступицы – это очень опасно, если не хотите менять так ездите с небольшими скоростями, до 40 км/ч, иначе может закончится все очень плачевно.

Диагностика

Проверить жизнеспособность подшипника ступицы совсем просто, это сможет сделать даже абсолютно далекий от механики человек. С соответствующей стороны, где прослушиваются подозрительные звуки, передок поддомкрачивается, чтобы колесо зависло в воздухе; Диск держится руками за верх и низ и раскачивается: одной рукой толкаете, второй тянете на себя. Если колесо свободно поддается воздействию, подшипник уже негоден к службе. Даже на первый взгляд незначительный люфт свидетельствует о том, что подшипник начал сыпаться; если же скат просто болтается, значит, меры нужно принимать срочно.

Тянуть и дергать можно смело: колесо выдерживает гораздо более серьезные нагрузки, чем может оказать человек без дополнительной техники. Суммируя все сказанное, на вопрос, можно ли ездить, если гудит подшипник ступицы, следует ответить так: допускается, пока гул еще совсем тихий, на небольшой скорости, объезжая малейшие колдобины – и желательно в направлении автомагазина или СТО. Даже рисковые водители считают, что больше 200 км с такими симптомами проезжать не стоит, если вы цените свою жизнь и не готовы жить с тяжким грузом вины за чужую

Подшипник ступицы переднего колеса – что он собой представляет?

Передняя подвеска автомобиля выполняет огромное количество функций, основная из них — обеспечение управляемости автомобилем. Для надёжности между осью поворотного кулака и ступицей устанавливают по два подшипника. Они могут отличаться по размерам, но обязательно имеют конусную форму. Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта. Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания. Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.

Гудит подшипник ступицы: можно ли ездить?

Некоторые автовладельцы с неисправными подшипниками не просто ездят, но и разгоняют автомобили до 100 и выше км/ч – это очень опасно. Не стоит забывать, что ступичный подшипник – это элемент, который отвечает за возможность вращения колеса. Если данный узел разбит, его в любой момент может заклинить, а это очень серьезно. Часто из-за этого случаются аварийные ситуации со смертельными исходами. Клин — это резкая остановка одного из передних колес, если разрушен передний ступичный подшипник. На скорости в 100 км/ч автомобиль в самом лучшем случае улетит на обочину дороги, а может выбросить его и на встречную полосу. Также часто автомобили переворачиваются. Стоит помнить, что ступичный подшипник – это ключевой узел. Если гудит подшипник ступицы, можно ли ездить? Можно, однако не быстро, до 40 км/ч.

Гудит подшипник ступицы: сколько можно проехать?

Новички среди автомобилистов часто задают этот вопрос. Нужно сказать, что расстояние это зависит от качества дорог. В некоторых местах дорожное покрытие запросто угробит даже ходовую часть внедорожника. Поэтому лишний раз не стоит рисковать, человеческая жизнь одна.

Профессиональные автомеханики утверждают, что ездить все-таки можно, однако допускается это до тех пор, пока гул еще еле-еле слышен. Разрешается движение только на небольших скоростях. При этом нужно объезжать и небольшие ямы и выбоины. Даже водители, которые любят рисковать, уверены, что с такими симптомами более 200 км проезжать опасно. Теперь вы знаете, как определить, какой подшипник ступицы гудит. Эти советы должны помочь начинающим автомобилистам, которые только-только сели за руль транспорта.

Регулировка подшипника передней и задней ступицы

Содержание страницы:

➡️ В чем разница между регулируемым и нерегулируемым подшипником
1. ➡️ Регулируемые подшипники
2. ➡️ Нерегулируемые подшипники

➡️ Как понять что подшипник не отрегулирован

➡️ Как отрегулировать ступичный подшипник

➡️ Понятие осевого зазора
➡️ Люфт и осевое смещение
➡️ Как проверить и отрегулировать осевой зазор
➡️ Зачем нужно соблюдать момент затяжки

➡️ Проверка и регулировка момента затяжки

➡️ Пример регулировки на Ниве Шевроле
➡️ Пример регулировки на ВАЗ 2107

➡️ Проверка биения ступицы

➡️ Советы экспертов
➡️ Как сделать регулировку без специальных инструментов
➡️ Выводы

Регулировка ступичных подшипников производится в двух случаях:

при полной замене подшипника;

по мере выработки.

Рассмотрим детальнее конструкции ступичных узлов, виды применяемых деталей, и самое главное процедуру регулировки и ремонта.

Ступица – один из главных элементов ходовой системы. Благодаря ей автомобиль катится по дороге. Деталь принимает на себя динамические нагрузки при езде, удерживает вес машины.

Работа подшипника неразрывно связано с их износом. Это естественный процесс, как и в любой паре трения. Вращение приводит к стиранию слоя металла верхней, нижней обойм, сопровождающейся увеличением расстояния между телом качения и поверхностью. При достижении определенного показателя возникает необходимость компенсации износа.

Регулируемый и нерегулируемый подшипник — в чем разница

Применяемые детали ходовой части автомобилей имеют разную конструкцию. От этого зависит их обслуживание, замена и характеристики.

Общая информация

Подшипники ступиц отличаются по типу. Но их объединяют составные части:

разделяющий сепаратор;

тела качения;

обоймы – внутренняя и внешняя.

Посадка деталей одинаковая: наружная часть фиксируется неподвижно, внутренняя передает вращение.

Регулируемый подшипник и примеры марок авто

Устройство данных деталей классическое – две обоймы, между которыми установлены тела качения. Некоторые модели имеют сепаратор-разделитель. Делаться такие узлы на два вида:

Однорядные конические, парные (ступичный узел):

Двухрядные шариковые, роликовые (поколение HUB 1) с раздельным внутренним кольцом:

Особенности:

требуют плановой корректировки свободного хода;

сухая конструкция нуждается в предварительной смазке;

допускается работа только с изолирующими сальниками.

Установка величины радиального смещения выполняется путем правильной подтяжки подшипников ступицы.

Пример использования:

Тип	Марка	Установка
Конический с роликами, однорядный	ВАЗ 2101-07 «Классика», Нива, УАЗ Патриот (на протяжении всего выпуска) ВАЗ 2123 Chevrolet Niva ВАЗ 21214 (после 2004)	Передняя ось
Конический с роликами, однорядный	Fiat (старый выпуск)	Передняя ось
Конический двухрядный, роликовый	DACIA LOGAN (с 2004), MCV (с 2006), SANDERO (2009)	Передняя ось
Шариковый двухрядный	BMW 2000, 2500, 2800, 3000, 3300, 3 серия (1977-1982)	Обе
Шариковый двухрядный	Лада Калина, Приора (двухрядные, все года)	Передние

Нерегулируемый – описание и примеры марок авто

Модели автомобилей поздних годов выпуска оснащены нерегулируемыми системами и чаще даже не обслуживаемыми. Зазор между составными элементами компенсируется предварительным натягом и моментом затяжки ступичной гайки.

Модификации HUB 2, 3 объединяются со ступичным основанием. Такое решение упрощает эксплуатацию, но установка смещения не предусмотрена – требуется замена всего элемента. Некоторые варианты имеют шлицевую насечку для ведущей оси.

Нерегулируемые пары устанавливаются (пример):

Тип	Марка	Установка
Нерегулируемый Шариковый двухрядный	VW Caddy, Eos, Golf, Jetta, Passat, Touran (все года)	Обе оси
	LANCIA Lybra (1998-2005), Musa (2004-2012), Ypsilon (настоящее время)	Обе оси
	SKODA Octavia (все поколения)	Обе оси
	RENAULT Trafic III с 2014 года (HUB 4, интегрирован в диск)	Передняя

Признаки того, что подшипник не отрегулирован

Водителю несложно заметить неотрегулированный, изношенный узел. Признаками являются:

резкий, внезапный шум со стороны конкретного заднего, переднего колеса или пары;

нарастание посторонних звуков от ходовой при дальнейшей эксплуатации;

на повороте шум снижается, а потом восстанавливается и усиливается;

люфт в вертикальной плоскости после вывешивания кузова на домкрате.

Важно:

При обнаружении перечисленных признаков, дальнейшая эксплуатация автомобиля небезопасна. Неотрегулированные пары испытывают увеличенную нагрузку, перегреваются, быстро изнашивают обоймы.

Как можно отрегулировать ступичный подшипник

Далее разберём теорию и практику по регулировке. Выделим несколько важных моментов перед началом работ по регулировке:

Подтяжка выполняется через определенный пробег.

Диагностика состояния запчасти производится на каждой оси.

Большая часть дефектов возникает вследствие естественного износа элементов.

Вследствие больших механических нагрузок обоймы теряют округлость, что приводит к заклиниванию.

Понятие осевого зазора

Данная величина относится к первым, которая регулируется при обслуживании ступичного узла. Осевой зазор — это смещение в осевом направлении на определенное расстояние, при котором внешняя обойма сдвигается относительно внутренней с минимальным усилием.

Осевое расстояние определяет момент затяжки, с которым прижимается сборка. Этот параметр часто используют при расчете величины усилия закручивания гайки. Перетянутый сильным моментом подшипник имеет нулевой осевой показатель, что чревато перегревом при нагрузке.

В ступичных регулируемых узлах, процесс изменения осевого зазора происходит путём подтяжки гайки и измерения зазора.

Люфт и осевое смещение

Для роликов, шариков важно наличие определенного зазора. Это связано с тепловыми нагрузками, влияющими на узел во время его работы. Увеличение температуры влечет расширение металлических элементов.

Нулевой люфт:

Это верная дорога к преждевременному износу. Из-за отсутствия расстояния элементы испытывают чрезмерное трение. Компенсировать величину способен осевой люфт.

Большой люфт:

Факт наличия большого зазора будет способствовать постепенному разбиванию подшипника, тел качения и дорожек.

Вывод:

Размер осевого люфта в регулируемых узлах изменяется подтяжкой контргайки, а так же изменением ширины распорной втулки между двумя однорядными коническими подшипниками.

Подтягивая или отпуская гайку, подбирается оптимальный показатель свободного хода, требуемый для стабильной работы. Далее практика – как проверить и отрегулировать осевой зазор.

Проверка и регулировка осевого зазора

Измерения продольного смещения необходимо для предотвращения перетягивания, чрезмерного нагрева тел качения. Для процедуры понадобится:

штатив магнитный для крепления измерительного прибора;

динамометрический ключ;

индикатор часового типа.

Наличие микрометрического индикатора позволяет точно определить значение зазора и отрегулировать его. Затяжка выполняется динамометрическим ключом для контроля предельного момента, который, как правило стандартизирован для каждой модели авто.

Порядок работ:

Ослабить болты переднего или заднего колеса (зависит, где производится проверка).

Приподнять кузов домкратом.

Снять колесо, в отверстие крепления болта вкрутить штангу фиксации измерительного прибора.

Надеть индикатор на приспособление. Упереть ножку в торец цапфы.

Перемещая ступицу измерить отклонения стрелки. Разница между крайними положениям стрелки = осевой зазор.

При превышении величины необходимо произвести регулировку:

Затягивать гайку динамометрическим ключом на 20-25 градусов.

Поворачивать колесо в обоих направлениях.

Проверить осевой люфт.

Повторять операцию до тех пор, пока зазор не будет в допуске.

Застопорить крепеж вдавливанием грани в паз (законтрить).

Затянуть колесо болтами с нужной силой.

Посмотрите полезное видео:

Момент затяжки – зачем его соблюдать

Усилие затяжки – это сила, с которой фиксирующая гайка завинчивается по резьбе полуоси, цапфы. Правильно подобранный момент обеспечивает требуемую компенсацию осевого расстояния, исправную работу всей системы. Вследствие этого:

исключается угловое смещение обойм;

снижается износ шариков, роликов, дорожек;

равномерно распределяются нагрузки колеса;

существует запас на тепловое расширение при работе;

увеличивается пятно контакта тел качения при продольных нагрузках.

Должное осевое расстояние обеспечивает правильный натяг крепления. Несоблюдение момента ведет к ряду проблем:

перегрев;

подклинивание ступицы;

усиленный износ металла из-за чрезмерного трения;

выдавливание смазочного материала из рабочей поверхности.

Недотянутый подшипник колеса приводит к полной деформации и быстрому износу.

Проверка и регулировка момента затяжки

Подтяжка ступичных подшипников выполняется строго по заводским требованиям конкретной марки машины. Момент зависит от:

размера подшипника;

номинального осевого люфта колеса;

диаметра, шага резьбы цапфы, полуоси.

Для выполнения процедуры понадобятся следующие инструменты:

плоская отвертка;

зубило;

молоток;

плоскогубцы;

динамометрический ключ.

Методика регулировки ступицы практически не отличается на разных автомобилях. Порядок выполнения:

Ослабить болты.

Поднять кузов, снять колесо.

Плоской отверткой отвернуть защитный колпачок ступицы.

Раскрутить грань зубилом. При наличии стопорного шплинта — снять плоскогубцами.

Проверить момент настроенным динамометрическим ключом. Добиться требуемого значения.

Собрать узел в обратном порядке, установить колесо.

На некоторых моделях автомобилей гайка фиксируется путем вдавливания грани в паз. Гайка одноразовая, меняется при каждой регулировки. Поврежденные, негерметичные защитные колпачки гайки рекомендуется заменить новыми.

Пример – регулировка на Ниве Шевроле

Рекомендуется выполнять процедуру на двух колесах одной оси Нива Шевроле.

Конструктивно, узел колеса состоит из нескольких частей:

поворотный кулак, удерживаемый парой шаровых шарниров;

тормозной диск;

ступица в сборе;

суппорт крепления цилиндров, тормозных колодок.

Необходимый набор инструментов:

Молоток, зубило, плоская отвертка, головка на «27», индикатор часового типа со штативом.

Пошаговая инструкция на примере Нива Шеви:

Фиксируется машину стояночным тормозом.

Ослабляются крепления колеса.

Поднимается кузов домкратом, подъемником.

Демонтируется защитный колпачок.

Устанавливается штатив индикатора на ступичные болты. Ножку микрометра упереть в ось привода.

Производятся измерения.

Наличие момента, отличающегося от допуска, свидетельствует о необходимости регулировки. Для этого:

раскрутить крепеж, вывернуть из резьбы полуоси;

наживить новую;

затянуть до момента 19,6-19,7 Н*м;

одновременно поворачивать колесо в обе стороны для самоустановки шариков;

проверьте состояние смещение индикатором, момент затяжки динамометрическим ключом.

2 способа регулировки без индикатора смотрите на видео:

Пример — регулировка на ВАЗ 2107

«Классические» модели ВАЗа имеют схожую процедуру регулировки. Особенности конструкции деталей ходовой:

ступица находится под тормозным диском;

подшипники конусные, парные, усаженные на цапфу;

другой момент затяжки.

Как отрегулировать подшипники ступицы:

Регулировка зазора подшипника:

Как проверить биение ступицы

Биение в ходовой части ассоциируется с проблемами тормозной системы. Это не всегда справедливо. Если рабочий ход педали тормоза сопровождается вибрацией, часто виновником является деформированная ступица. Исключить проблему в диске достаточно просто – стоит заменить на заведомо исправный или с противоположной стороны машины.

Если биение не исчезло необходимо проверить фланец. Для измерения понадобится:

ключ для откручивания болтов колеса;

штатив на магнитной платформе;

индикатор часового типа.

Последовательность процедуры:

Ослабить болты колеса.

Вывесить соответствующую сторону автомобиля.

Снять колесо.

Установить штатив индикатора на полу. Для жесткой фиксации магнитной платформы рекомендуется подложить металлическую пластину.

Установить микрометр на штатив. Упереть ножку во фланец.

Покрутить ступицу в обе стороны.

При отклонении индикатора больше 38 мкм необходимо заменить запчасть. Большое биение приведет к вибрации руля, педали тормоза. Это снижает эффективность управления автомобилем, увеличивает дисбаланс оси. Эксплуатация транспортного средства становится небезопасной.

Советы экспертов при выполнении регулировки

Мы собрали ряд полезных советов из форумов по регулировке ступиц, а так же несколько экспертных советов от нашего сайта:

Для подтяжки рекомендуется приобрести динамометрический ключ.

Использование грубой силы (забивание молотком) при посадке запчасти недопустимо. Велика вероятность повреждения посадочного места, перекоса оси центров. Регулирования не даст результата.

Регулировку желательно проводить в теплое время года, отапливаемом гараже. Низкая температура приводит к искажению результатов замеров.

Люфт относится к тепловым зазорам. Важно строго соблюдать момент затяжки, описанной в документации.

Передний и задний подшипники часто различаются по конструкции. Недопустимо закручивание гаек с одинаковым моментом.

Вибрация руля, увод машины от прямой траектории не всегда свидетельствуют об увеличенном износе. Перед выставлением смещения важно исключить проблемы с другими системами автомобиля.

Рекомендуется всегда иметь несколько гаек в запасе.

Часто встречаются зажимные гайки с пластиковым фиксатором, предотвращающим ослабление.

Для точности измерений рекомендуется демонтировать тормозной суппорт. Колодки могут подпирать диск, искажая результаты замеров.

Перед регулировкой подшипника ВАЗ «Классика» желательно установить новую прижимную шайбу.

Как сделать регулировку без спец. инструмента

Настроить нужный зазор можно без динамометрического ключа и даже без индикаторных приборов. Точность процедуры ниже, но при должной сноровке результат может быть приближенным к паспортному.

Подтяжка подшипников ступицы без динамометрического ключа:

Регулировка без индикатора:

Заключение

Передняя и задняя ступица – важнейший элемент ходовой, прямо влияющий на безопасность движения. При появлении первых признаков неисправности не стоит тратить время – важно сразу приступать к проверке и регулировке. Правильно настроенная ступица способна отработать до 100-110 тыс. километров.

Автор материала:

Лучшее на сайте:

zamena-podshipnikov.ru

Ступичный подшипник автомобиля — Устройство и работа

Обладатели автомобилей не раз сталкивались с ситуацией, когда ходовая их транспортного средства требовала замены ступичного подшипника. Хорошо, если автолюбитель «сыграл на опережение», гораздо хуже, когда завывающий подшипник становится в конечном итоге причиной тяжелого ДТП со всеми вытекающими последствиями. Сегодняшнюю статью мы посвятим ступичным подшипникам – их назначению, разновидностям, а также причинам, по которым они со временем выходят из строя.

Для чего нужны ступичные подшипники?

Основное назначение ступичных подшипников – обеспечение равномерного вращения колес машины. Как не трудно догадаться из названия, они являются связующим звеном между осью транспортного средства и ступицей, к которой посредством шпилек с гайками закрепляется тормозной диск и непосредственно колесо.

По своему устройству ступичные подшипники являются классическими подшипниками качения. Они состоят из двух металлических колец, между которыми запрессованы конические элементы, отделенные от корпуса специальным изолятором, изготавливаемым из резины повышенной плотности.

Какие бывают ступичные подшипники?

В современном автомобилестроение существует значительное различие между ступичными подшипниками, применяемыми в иномарках, и подшипниками, предназначенными для российских моделей. Иностранные детали имеют значительно более сложную конструкцию, обеспечивающую высочайший уровень надежности. Зарубежные концерны в основном прибегают к применению ступичных подшипников «HUB» 2-го и 3-го поколений. У таких подшипников имеется фланцы для закрепления к тормозным дискам, либо к корпусу колесной ступицы. Зачастую подшипник прикрепляется к обеим названным частям одновременно. Помимо этого подшипники «HUB-2» и «HUB-3» наделены специальным электронным датчиком. Подобное устройство значительно упрощает установку и центровку подшипников, позволяя определять с высокой точностью степень их износа.

С отечественными авто все заметно хуже. Переднеприводные модели марки ВАЗ до сих пор получают морально устаревшие двухрядные закрытые подшипники «HUB-1». На «Нивах» инженеры применяют однорядный конический тип ступичных подшипников. Примерно та же самая история и с другими моделями, включая грузовой коммерческий транспорт. Указанные подшипники достаточно сложно устанавливаются, предъявляют жесточайшие требования к точности момента затяжки и нуждаются в постоянном наличии большого количества смазки. К сожалению, кроме подшипников «HUB» 1го поколения и подшипников нулевого класса, российские производители ничего не выпускают.

Каков ресурс ступичного подшипника, и что влияет на его износ?

Ступичные подшипники не имеют строго регламентированного рабочего ресурса. Исходя из практики эксплуатации, при правильной установке они способны «отходить» более 100 тысяч километров пробега. Согласитесь, ресурс весьма внушительный. Среднестатистическому водителю не требуется производить замену этой детали на протяжении нескольких лет.

Увы, существует множество факторов, негативно влияющих на подшипник. Именно они значительно сокращают продолжительность его бесперебойной работы.

Плохое состояние дорог. Это основная причина выхода из строя большинства ступичных подшипников. Дело в том, что находясь в колесе, они принимают на себя всю силу ударных нагрузок, неминуемо возникающих во время поездки. Какое то время силовое воздействие выдерживается, но после достижения определенного уровня «усталости» подшипник начинает разрушаться.
Агрессивные среды эксплуатации. Летом данное воздействие выражается в виде попадающей внутрь ступицы дорожной пыли и влаги, зимой ситуация еще больше усложняется из-за химических реагентов, обильно высыпаемых коммунальщиками на дороги.
Перегрев. Вращение колес всегда связано с функционированием в режиме повышенных температур. Постоянное чередование нагрева с охлаждением, особенно зимним, влияет на ресурс подшипников, существенно сокращая его.

Как определить неисправность ступичного подшипника?

Главным свидетельством ухудшения работы ступичного подшипника является появляющийся гул, громкость которого возрастает с увеличением скорости движения. Сначала он возникает непостоянно, периодически пропадая. По мере разрушения подшипника, гул становится очень громким, напоминающим звук работы самолетных турбин. Если подшипник издает подобные звуки, его состояние критическое, а водитель рискует в любой момент столкнуться с заклиниванием колеса.

Подведем итоги

В конце статьи порекомендуем автолюбителям относиться к состоянию ступичных подшипников очень внимательно. Малейший посторонний шум должен стать сигналом для водителя, что деталь нужно заменить. Запомните, откладывая ремонт, вы подвергаете себя опасности провокации ДТП. Оно неминуемо возникает при заклинивании колеса, подшипник которого окончательно разрушился.

servicing-auto.ru
