материалы и инструменты для работы, пошаговая инструкция по монтажу

Диагностика и ремонт5 октября 2019

Содержание

1 Предназначение поршневых колец
2 Как выбирать поршневые кольца?
3 Инструменты и приспособления для работы
4 Инструкция по правильной установке поршневых колец на поршень
- 4.1 Подготовка
- 4.2 Установка на поршень
- 4.3 Установка поршней в цилиндр
5 Проверка работы двигателя

Каждый водитель внимательно следит за своим автомобилем. Нередко бывает, что двигатель быстро расходует масло, а машина словно тяжело едет. Причиной может стать снижение давления в камере сгорания. Решить эту группу проблем может установка новых поршневых колец.

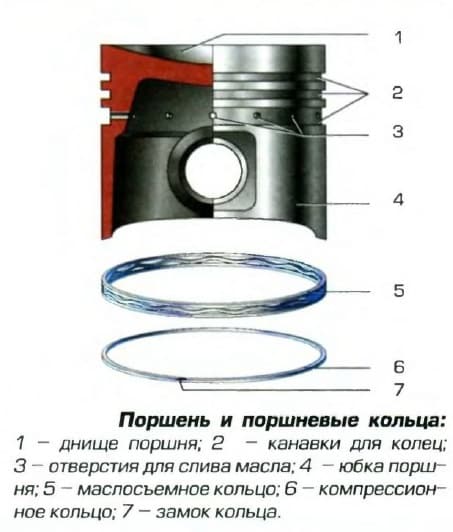

Предназначение поршневых колец

Эти детали служат уплотнителем между поршнем и цилиндром. Они ответственны за выполнение 2 функций:

Не дают излишкам моторной смазки спускаться в отсек внутреннего сгорания, оставляя небольшой слой смазки на стенках детали. Это делает маслосъемное кольцо.
Делают герметичной камеру сгорания и отводят горячие газы от поршня. Это задача для компрессионных колец.

Первое компрессионное кольцо выплавляют из надежного и прочного материала, который выдерживает большие градусы температуры, но не сильно расширяться при нагреве. Специальное покрытие на детали снижает процент трения и защищает от коррозии. Форма кольца дугообразная с концевым зазором. Это необходимо, чтобы после установки запчасть плотно прижимала поршень.

Второе компрессионное также плотно прилегает к поршню и помогает снимать излишнюю смазку. Оно не контактирует с большими температурами, поэтому изготавливают его из менее прочных материалов. Различное строение изделий объясняется разным действием.

Маслосъемное кольцо расположено ниже всех. Оно убирает излишки масла и оставляет тонкую пленку смазки, что уменьшает силу трения компрессионных и продлевает срок их службы. Смена поршневых деталей поможет вернуть мотору первоначальные качества.

Как выбирать поршневые кольца?

К выбору запчастей нужно подойти со всей серьезностью. Не стоит покупать недорогие детали, потому как прослужат они мало, и придется их снова менять. Внимательно рассмотрите комплект на предмет отсутствия сколов или повреждений. Лучше предпочесть поршневые круги с надписью, обозначающей вверх изделия. Например, запчасти GMP соответствуют всем техническим характеристикам качества.

Инструменты и приспособления для работы

Для самостоятельной замены деталей понадобятся:

Расширитель поршневых колец, для того, чтобы развести запчасти и не повредить их.
Ключ со встроенным динамометром и набор насадок под него.
Обжимное устройство.
Молоток для простукивания деталей.
Тиски, чтобы закрепить поршень.
Моторное масло для свежей обработки.

Ветошь, чтобы убрать старую смазку с деталей.

Возможно понадобятся еще некоторые приспособления. Но это уже дело личных предпочтений. Так как вышеуказанный инвентарь хорошо справляется с поставленной задачей.

Инструкция по правильной установке поршневых колец на поршень

Ремонт автомобиля при желании и наличии свободного времени возможно выполнять самостоятельно. Владелец транспортного средства должен соблюдать схемы, порядок и последовательность инструкции.

Подготовка

Перед предстоящим монтажом колец проводят подготовительные мероприятия:

снимают клеммы аккумулятора, чтобы двигатель был обесточен;

сливают масло и антифриз;
убирают крышку цилиндра и смотрят, в каком виде находятся гильзы;
изучают руководство по эксплуатации, которое идет вместе с новыми запчастями.

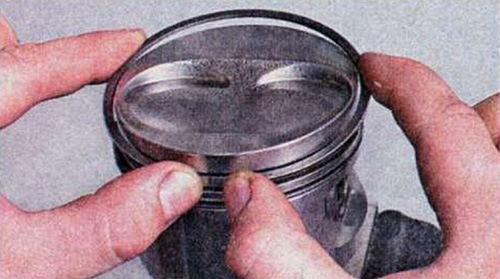

Установка на поршень

Подготовка выполнена, можно приступить к монтажу колец на поршень, для этого его закрепляют в зажиме. Деталь будет прочно зафиксирована, и не понадобится сторонняя помощь. Далее убирают остатки нагара старой смазывающей жидкости с поршня. В противном случае кольца не ровно встанут. Необходимо соблюдать очередность установки комплекта. Маслосъемное идет первым:

устанавливают пружину;
сверху крепят само кольцо.

Затем второе и первое компрессионные. При установке главное не перестараться и не растянуть изделия, чтобы они не дали трещину. Для этого лучше использовать расширитель поршневых кругов. С помощью этого инструмента раздвигают детали до нужного размера и насаживают на поршень.

Важным моментом является соблюдение ориентирование изделий относительно поршня. Если пренебречь этим правилом, может ощутимо возрасти расхода топливной жидкости. Если верить инструкции, расположение замков поршневых колец друг от друга должно быть на 120°. Каждое кольцо имеет свою надпись с пометками. Верхние имеют маркировку «тор», и этой стороной кольцо и должно быть направлено в сторону днища поршня.

Установка поршней в цилиндр

Специальное зажимное приспособление используют для легкого входа поршня в цилиндр. Такое устройство можно сделать из железной банки или купить в магазине. Для лучшей проходимости его изнутри смазывают машинным маслом. Затягивать гайку прибора нужно, соблюдая меру, чтобы оно сдвигалось вокруг поршня от умеренной нагрузки.

Далее слегка постукивают молотком по приспособлению, чтобы оно хорошо встало на поршень. После его снимают с опоры и убирают бугель. Заранее смазанный свежим маслом шатун надевают на поршень. Устанавливать поршень нужно ровно. Ориентиром станут соседние, если их не снимали или установили раньше.

Молотком стараются добиться равного обхвата гильзы обжимным устройством. Когда нужная плотность прилегания достигнута, нужно несильными ударами вбить деталь в цилиндр.

Далее крепится шатун. Тут тоже есть свои нюансы. Сначала наживляют шурупы стяжки вручную. Дальше можно воспользоваться динамометрическим ключом, и затянуть болты до конца. Но главное не перестараться, так как это может повлиять на работу двигателя.

В завершении собирают мотор и поддон картера возвращают на место.

Проверка работы двигателя

Монтаж завершен, настало время проверить результат. При первом запуске для диагностики слушают работу двигателя. Отсутствие посторонних звуков и вибраций является хорошим показателем. Первое время мотор нужно поберечь. Не нужно нагружать машину, ездить по бездорожью или пренебрегать прогревом. Еще важный момент – не допускать поднятие оборотов более чем на 3 тыс.

При соблюдении данных рекомендаций поршневые кольца прослужат долгое время.

Как правильно ставить поршневые кольца

Как поставить поршневые кольца на скутер

Ухудшение тяги, падение максимальной скорости, синий дым с глушителя и слабая динамика скутера – верный признак изношенных поршневых колец, либо изношенной цилиндро-поршневой группы. Чаще всего изнашиваются именно поршневые кольца, т.к. диаметр поршневой группы у скутеров небольшой, рабочая площадь колец очень маленькая и поэтому они не так долго ходят.

Итак, если Вы столкнулись с необходимостью замены поршневых колец на скутере, причем помимо основной проблемы то, что их нужно менять, существует и другая – это как правильно поставить кольца на поршень. Нельзя просто взять любое кольцо и поставить в любую из канавок» на поршне. Нужно понимать какое кольцо является верхним компрессионным, какое нижним компрессионным, а также как правильно поставить маслосъемное кольцо.

Установка поршневых колец на 4-х тактном китайском скутере.

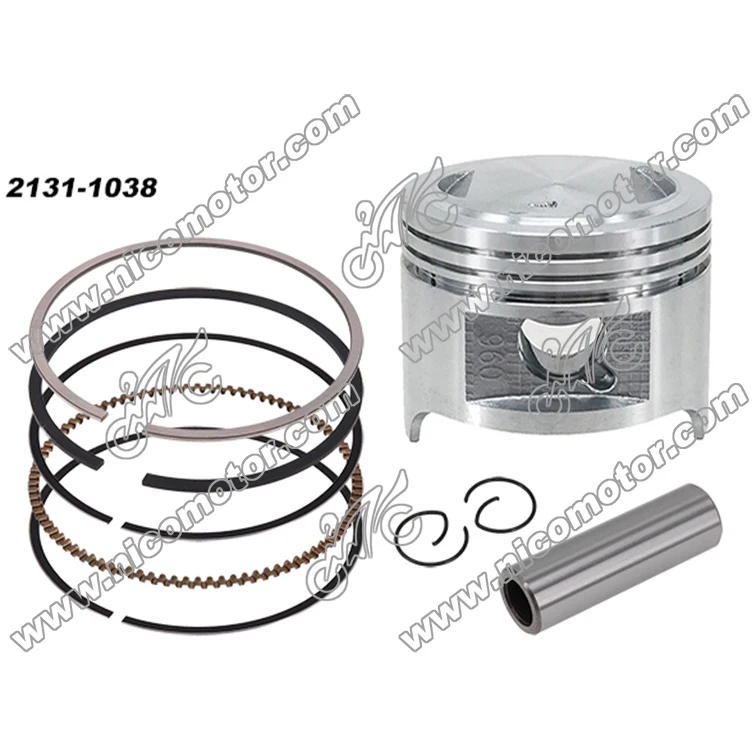

На фото ниже отмечено, где какое поршневое кольцо.

Как Вы успели заметить, что в комплект поршневых колец состоит из двух компрессионных колец (верхнего и нижнего), а также из маслосъемного которое состоит из двух обычных (тонких) колец и центрального экспандера.

Второе компрессионное кольцо имеет темно-черный цвет, а также уникальную (скошенную) геометрию.

У разных производителей цвет колец может различаться, например на фирмы CMR — нижнее компрессионное кольцо имеет рыжий цвет.

На следующей схеме показано правильное расположение колец.

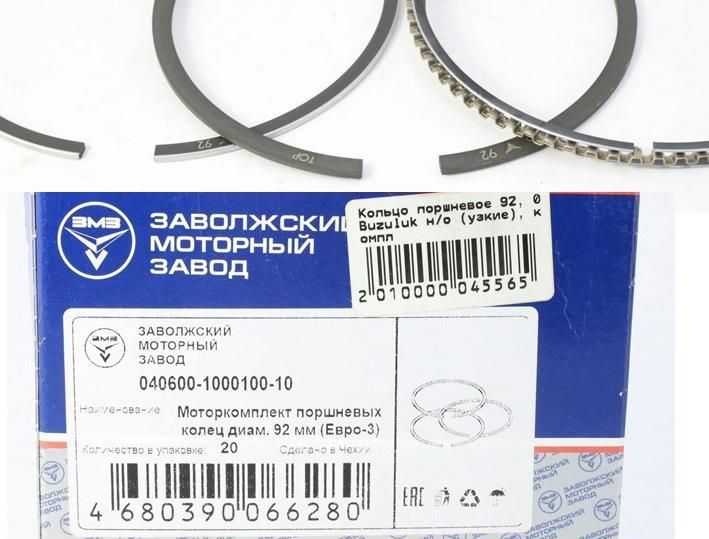

На компрессионных кольцах можно увидеть надписи, они могут быть разными в зависимости от фирмы колец, но суть их одна – установка колец должна производиться надписями ВВЕРХ ! Т.е. надписи должны быть направлены к головке цилиндра.

На маслосъемных (двух тонких) кольцах надписи, как правило нет, поэтому ставить их можно любой стороной, главное чтобы между ними был установлен так называемый экспандер, как показано ниже на фото.

Сам процесс установки колец на поршень мы опустим, т.к. сложного там ничего нет. Следует соблюдать только осторожность при заведении колец в пазы, т.к. кольца изготовлены из высокопрочного чугуна и сильное воздействие на растяжение может привести к поломке колец. Если Вы все сделали правильно, то в итоге кольца на поршне должны быть установлены, как показано на следующем фото.

Далее перед тем как устанавливать поршень в цилиндр, необходимо развести замки колец на правильное расстояние.

На этом все особенности установки поршневых колец на четырехтактный скутер озвучены, теперь можно ставить поршень в цилиндр, заранее смазав кольца и цилиндр маслом.

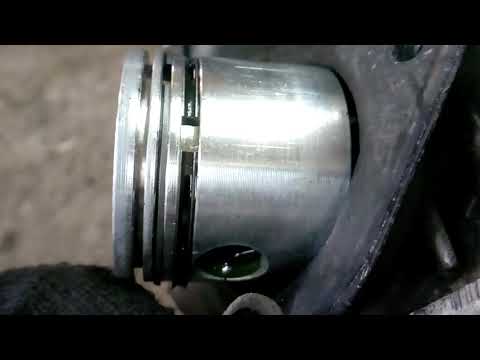

Установка поршневых колец на 2-х тактном скутере.
Итак, допустим Вы приобрели новый поршень с кольцами и хотите установить его на скутер. В комплекте с поршнем на двухтактный скутер идет только два компрессионных кольца.

В некоторых случаях, в зависимости от модели скутера в комплекте с кольцами может быть еще так называемый экспандер или как его еще называют – расширитель. Устанавливается такой экспандер под второе (нижнее) кольцо.

Перед тем как преступить к установке колец на поршень, необходимо понять, где верхнее компрессионное кольцо, а где нижнее. Т.к. кольца очень различаются в геометрии, неправильная установка одного из колец приведет к его поломке. Обратите внимание, что верхнее кольцо имеет внутренний скос, перед установкой тщательно осмотрите каждое кольцо. Ниже приведена схема установки, где наглядно показано, где какое кольцо должно стоять, а также где устанавливается экспандер, если таковой присутствует в комплекте.

Важно обратить внимание, что кольца имеют надпись на поверхности, которая должна быть ВВЕРХУ ! Т.е. надписи должны быть направлены к головке цилиндра.

Процесс установки колец очень простой, поэтому детально разбирать его нет смысла. Главное соблюдать аккуратность, т.к. кольца очень хрупкие. Постарайтесь аккуратно заводить кольца в пазы, без сильного воздействие на растяжение.

В завершении хотелось бы отметить, что на двухтактных поршнях присутствуют штифты, которые не позволяют кольцам провернуться.

Поэтому устанавливая кольца в пазы, обратите внимание на замки колец – они должны сходиться на штифтах, как показано на фото ниже.

Теперь, когда кольца стоят на своих местах, можно приступать к установке поршня в цилиндр, заранее смазав кольца и цилиндр маслом.

Содержание

Монтаж поршней и поршневых колец
Монтаж и демонтаж поршневых колец
Вставка поршня во внутренний диаметр цилиндра
Кольца компрессионные, маслосъемные, установка
Правильная установка поршневых колец
arttrener › Блог › Как правильно устанавливать комплект с наборными маслосъемными кольцами на поршень

Монтаж поршней и поршневых колец

Самые большие проблемы поршневых колец и их повреждения возникают в результате неправильного обращения с ними при надевании на поршень. Здесь поршневое кольцо вообще подвергается самой большой механической нагрузке. Неумелое надевание колец невыгодно отражается на созданном в процессе производства контуре и распределении радиального давления кольца. В результате желаемый эффект уплотнения проявляется или лишь частично, или его нет вообще.

Поршневое кольцо можно растягивать до тех пор, пока внутренний диаметр не будет равен наружному диаметру поршня. Дальнейшее растягивание ведёт к деформации кольца, особенно на его спинке (рис. 1), что в установленном состоянии приводит к значительным проблемам с герметизацией.

Разрывы, отслаивание покрытия (прежде всего у колец, наполненных молибденом), меньшее усилие прижатия на спинке кольца и возникающие серповидные зазоры (рис. 2) являются проблемами, которые затрудняют работу кольца или вовсе выводят его из строя.

Поршневые кольца с целью повышения упругости никогда не разгибать! При растягивании стыковых концов кольцо деформируется только на одном месте — в его спинке. Упругость кольца из-за этого не повышается. Наоборот, при усиленном разгибании кольцо теряет свою круглую форму и не может больше никогда правильно уплотнять,

Рис. 2

Монтаж и демонтаж поршневых колец

Проведите тщательную очистку бывшего в употреблении поршня от прилипшей грязи. Обращайте внимание особенно на то, чтобы кольцевые канавки были свободны от масляного нагара и грязи. Прочистите при необходимости отверстия для обратного стока масла с помощью сверла или другого подходящего для этого инструмента.

Обращайте внимание на то, чтобы не повредить боковые поверхности канавки при удалении из них масляного нагара. У нижней боковой поверхности канавки речь идёт об уплотняющей поверхности. При эксплуатации повреждения из-за царапин могут повлечь за собой чрезмерный расход масла или усиленный прорыв газов из камеры сгорания в картер двигателя.

Для монтажа и демонтажа поршневых колец непременно используйте специальные щипцы для ихустановки. Другие вспомогательные средства, как, напр., петли из провода или отвёртки повреждают и поршневое кольцо и поршень.

Никогда не натягивайте кольца рукой (исключение: маслосъёмные поршневые кольца со стальными пластинками). Существует не только опасность излома кольца, его деформации и растяжения, но и риск получить ранение от острых краев кольца, если оно разломается.

Быстрое надевание поршневого кольца рукой без того, чтобы его сломать, доказывает, правда, ловкость механика, повреждает, тем не менее, поршневое кольцо в большинстве случаев уже при монтаже.

Рис. 3

Монтажный набор для поршневых колец

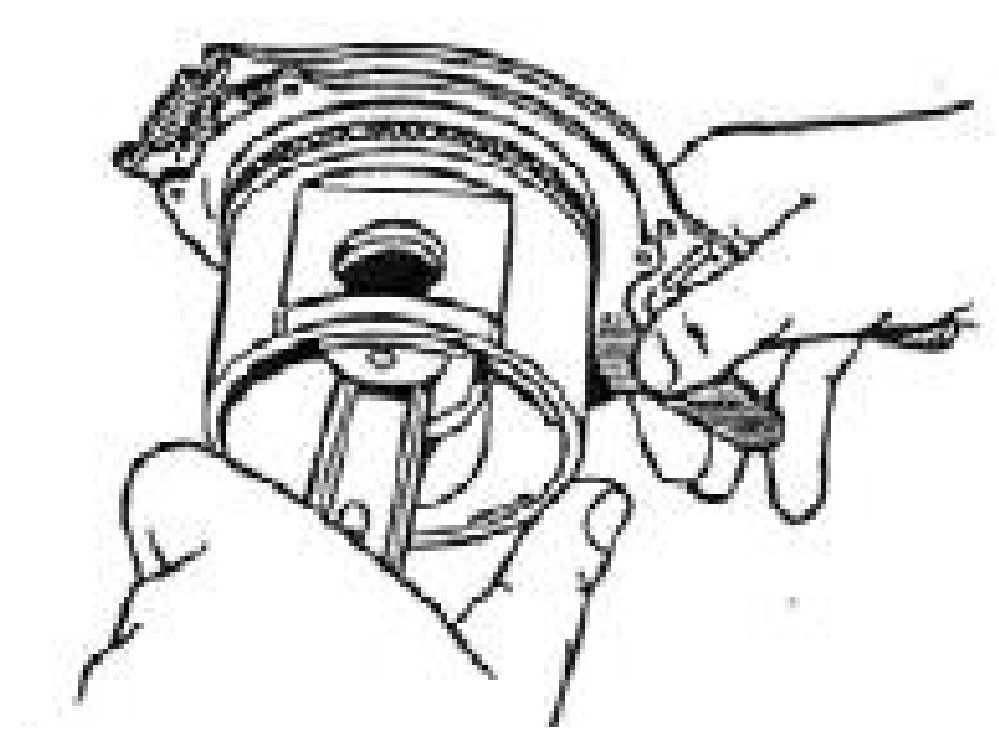

Никогда не натягивайте кольца на поршень показанным способом (рис. 1). Если кольцо деформируется и больше не лежит ровно в канавке, то оно больше не вращается в этой канавке, изнашивается только с одной стороны или не совсем достаточно уплотняет. Тем не менее, дело обстоитхуже, если с колец с молибденовым покрытием слой молибдена сходит или надламывается. Если потеря скользящего слоя не происходит уже при монтаже, то это случается самое позднее при обкаткедвигателя. Скользящий слой отделяется и повреждает поршень и поверхность цилиндра. Поршень заедает в диаметре цилиндра, потому что горячие отработавшие газы продуваются между поршнем и стенкой цилиндра. Оторвавшиеся частички повреждают поршень и рабочие поверхности цилиндра.

Избегайте излишнего снятия и надевания поршневых колец. При каждом монтаже кольца немного деформируются. Не снимайте кольца с уже ранее собранных поршней снова, чтобы, например, ихзаново измерить. Соблюдайте последовательность монтажа колец. Сначала монтируется маслосъёмное поршневое кольцо, затем второе, после него — первое компрессионные поршневые кольца. Обращайте внимание при монтаже на маркировку. «Тор» означает, что эта сторона должна указывать наверх, к камере сгорания. Если Вы не уверены, или нет маркировки «Тор», тогда вставляйте кольцо с надписью наверх. «Тор» не значит, что речь идёт о первом компрессионном поршневом кольце.

Рис. 2

Проверьте, могут ли кольца свободно прокручиваться (вращаться) в кольцевых канавках.

Проверьте, исчезаетли полностью кольцо по всей длине окружности в кольцевой канавке, т.е., рабочая поверхность кольца не должна выходить за пределы юбки поршня. Это важно, так как при недостаточном зазоре на дне канавки(неправильное кольцо или нагар на дне канавки) работа кольца не гарантирована.

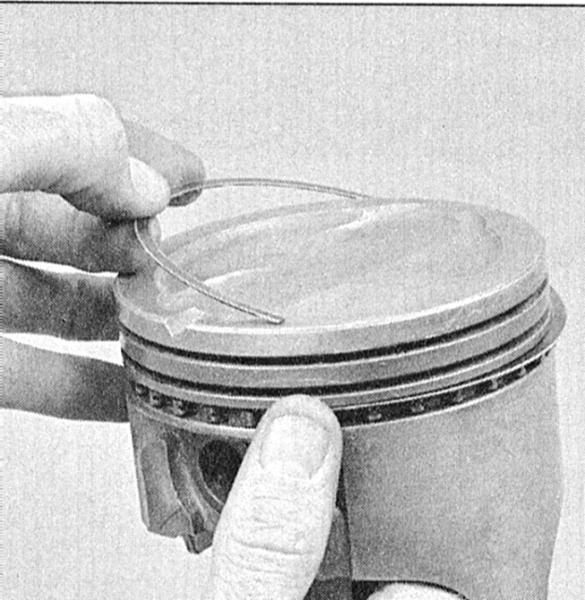

При монтаже маслосъёмных поршневых колец, состоящих из двух частей, всегда обращайте внимание на положение спирального витого пружинного расширителя (рис. 6). Концы расширителя всегда должны быть расположены напротив стыка поршневого кольца.

Рис. 6

У состоящих из трёх частей колец правильное положение пружины-расширителя является обязательным для выполнения функции удаления масляной плёнки (рис. 1 и 2). В любом случае перед монтажом проверьте также у поршня с уже вставленными кольцами положение пружины-расширителя. Во время транспортировки концы пружины находятся в ненатянутом состоянии и могут находить друг на друга. Обе цветных маркировки на концах пружины должны быть видны (рис. 3). Если они не видны, то концы пружины перекрываются внахлёстку и кольцо не функционирует. Все стыки маслосъёмного поршневого кольца, состоящего из трёх частей (обе стальные пластины и пружина-расширитель), должны вставляться смещёнными на 120° по отношению друг к другу.

Сместите стыки поршневого кольца готового для монтажа поршня таким образом, чтобы они лежали примерно 120° по отношению друг к другу. Они помогают поршню и, соответственно, кольцам при первом запуске двигателя. Причина: при первом запуске двигателя сжатие несколько ниже, так как поршневые кольца ещё не приработались. При помощи смещения стыковых концов по отношению друг к другу можно помешать тому, чтобы при первом пуске двигателя слишком много газов просачивалось из камеры сгорания в картер двигателя и, вследствие этого, двигатель плохо заводился.

Вставка поршня во внутренний диаметр цилиндра

Если при ремонте уплотнительная поверхность блока цилиндров не подвергалась чистовой обработке, то основательно очистите её от остатков прокладки. Тщательно очистите все резьбовые отверстия от грязи, масла и охлаждающей жидкости, которая возможно ещё там есть. Проведите всю работу по очистке, прежде чем вставлять поршни в диаметры цилиндров. Смочите свежим моторным маслом все поверхности в поршне. Не забудьте поршневой палец и шатунный подшипник! При монтаже обращайте внимание на направление поршня (маркировка для монтажа на днище поршня, клапанных карманах). Очистите внутреннее отверстие цилиндра ещё раз ветошью и смочите его также моторным маслом. Проверьте Вашу натяжную ленту поршневого кольца на наличие повреждений и вмятин, устраните их и при необходимости поменяйте инструмент. При монтаже поршня обращайте внимание на то, чтобы натяжная лента или коническая монтажная втулка ровно лежала на уплотнительной поверхности головки блока цилиндров,

При монтаже поршня не должно быть сильного давления. Если поршень не хочет скользить внутри цилиндра, непременно проверьте натяжную ленту поршневого кольца. Не перекручивайте место открытия ленты таким образом, чтобы оно находилось на том же месте, где и стыковые концы колец.

Не устанавливайте поршни в двигатель без монтажного инструмента (риск получения травмы, опасность повреждения кольца). Если для монтажа используется рукоятка молотка, то на днище поршня может действовать только вес самого молотка. Никогда не используйте молоток для того, чтобы силой вогнать поршень в диаметр цилиндра! Если поршневые кольца не ломаются уже при монтаже, они всё-таки могут погнуться, и из-за этого не достаточнохорошо выполнять своё задание.

Монтаж с применением силы вредит не только кольцам, но также может повредить поршень. Это важно особенно для поршней бензиновых двигателей. У нихжаровые или рабочие пояса очень тонкие, и при ударе кольца легко надламываюся или совсем разламываются. Результат: потеря мощности и скорый (и дорогой) ремонт.

Избегайте того, чтобы грязь и песок попадали в диаметр цилиндра, после того, как поршни уже встроены. Положите при необходимости чистую ткань на/в отверстия, чтобы предотвратить загрязнение. Особенно тогда, когда работы проходят в пыльной обстановке и/или вне помещения.

Кольца компрессионные, маслосъемные, установка

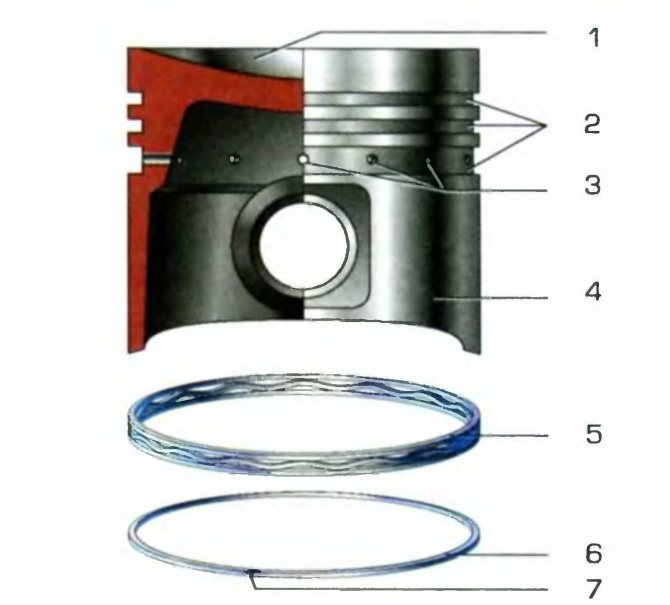

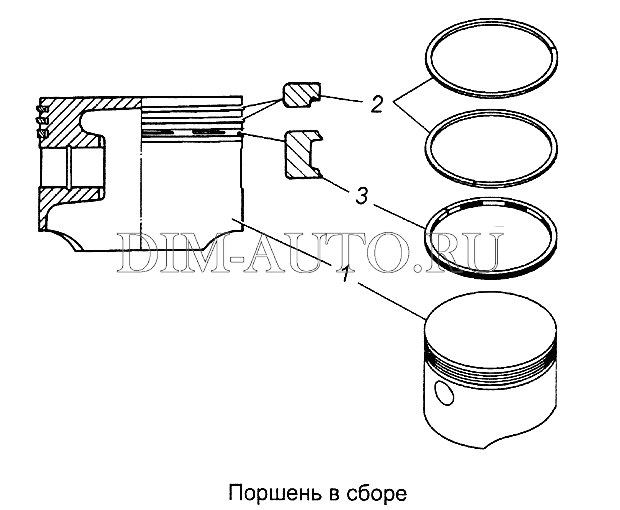

Поршневые кольца

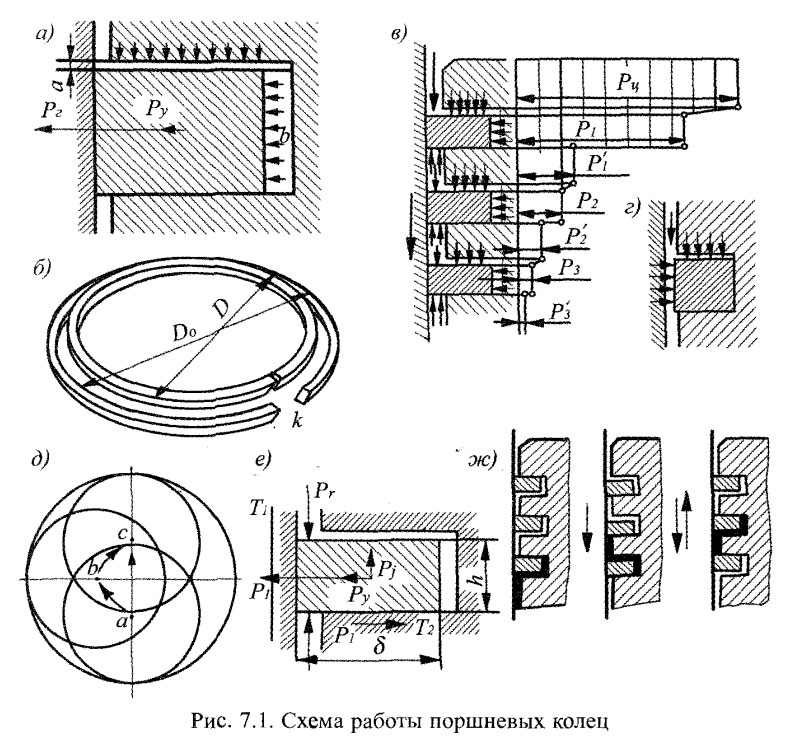

Поршневые кольца формируют уплотнение между стенкой цилиндра и поршнем. Должны обеспечивать хорошее уплотнение по всей плоскости цилиндра в широком диапазоне температур. В четырех тактных двигателях чаще применяется три кольца, из них два компрессионных и нижнее маслосъемное.

Компрессионные кольца обеспечивают надежное уплотнение между цилиндром и поршнем для герметизации камеры сгорания.
Отвод тепла от поршня к стенкам цилиндра.
Маслосъемные кольца удаляют излишки масла со стенок цилиндра предотвращая его попадания в камеру сгорания. Однако удаляют не полностью, а регулируют, оставляя необходимое количество масла для компрессионных колец.

Первое компрессионное кольцо

Предназначено исключительно для предотвращения прорыва расширяющихся газов в камере сгорания. Во время цикла «рабочий ход» нарастающее давление в камере сгорания прижимает первое компрессионное кольцо ко дну канавки поршня и сильнее прижимает к стенкам цилиндра, тем самым обеспечивая достаточную изоляцию камеры сгорания. Давление в канавке кольца сохраняется на последующих тактах не
успевая снизиться. Зазор между кольцом и канавкой составляет 0.04-0.08 мм

Защищает второе кольцо от высокой температуры сгорания и уменьшает нагрузку. Имеет наибольший теплоотвод от поршня к цилиндру, примерно 50-60% отводимого тепла от поршня к цилиндру приходится на компрессионные кольца. Некоторая часть газов прорывается, второе кольцо приступает к выполнению своих функций, об этом чуть позже.

Компрессионные кольца производятся не совсем круглыми, а имеют сложную форму дуги в свободном состоянии и достаточно большой концевой зазор. Когда кольцо займет свое место в поршне и будет вставлено в цилиндр, оно будет обеспечивать равномерную прижимную силу в любой точке окружности.

Второе компрессионное кольцо

Работает в более благоприятных условиях и выполняет функцию дополнительного уплотнения так же из-за специальной формы помогает маслосъемному снять излишки масла, оставляя только масленую пленку на поверхности цилиндра. Средняя температура кольца 150 — 170 °C в режиме работы. Зазор между кольцом и канавкой поршня немного ниже чем у первого 0.03-0.06 мм. Разнообразие форм колец обуславливает выполнение определенных функций. Таких как распределение нагрузки в канавке, уменьшение трения юбки поршня методом аквопланирования по маслу, удаление излишек масла.

Фаска на внутренней стороне кольца определяет в какую сторону будет изгибаться кольцо. Если фаска снизу, то кольцо после нагрева будет выворачиваться наружной поверхностью вниз, как показано на картинке. И соответственно если фаска сверху, то и выворачиваться рабочая поверхность кольца будет вверх.

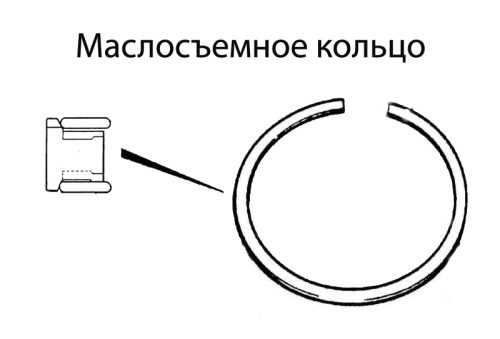

Маслосъемное кольцо

Под компрессионными кольцами располагается маслосъемное кольцо, выполняющее функцию удаления излишек масла со стенок цилиндра.

Большое количество масла, проникающее через компрессионные кольца в камеру сгорания, плохо сказывается на работе двигателя. В процессе работы сгорающее масло откладывается на стенках клапанов, камере сгорания, свечах, дне поршня. Большой нагар сильно разогревается, повышается вероятность детонации. Выпускные клапана подвергаются увеличенной температурной нагрузке.

Тонкий слой масленой пленки, оставляемый маслосъемными кольцами, снижает силу трения компрессионных колец, увеличивая их долговечность. В отличии от компрессионных маслосъемные не прижимаются рабочим давлением газа к плоскости канавки в поршне и стенкам цилиндра, поэтому имеют специальные осевые и радиальные расширители.

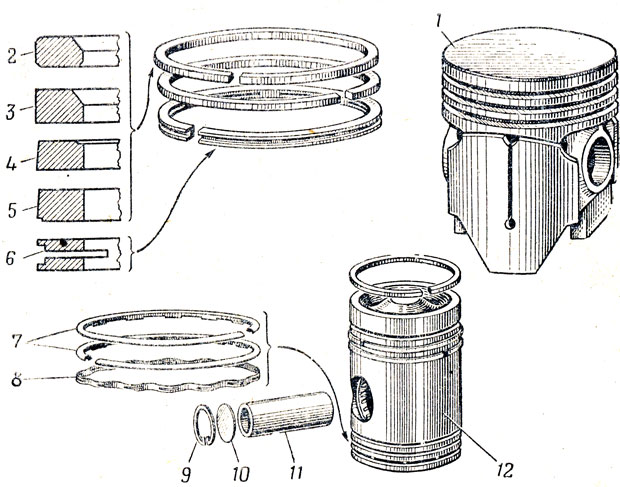

По конструкции можно выделить два типа колец: коробчатые и наборные те и другие могут иметь различные расширители.

При движении поршня вниз маслосъемные кольца соскребают со стенок цилиндра излишки масла направляя их по дренажным отверстиям в поршне обратно в картер. Масляный клин перед кольцом помогает эффективно смазывать скользящую юбку поршня. Стенки цилиндра имеют шероховатость, так называемый хон, который позволяет задерживать тончайший слой масла, для компрессионных колец.

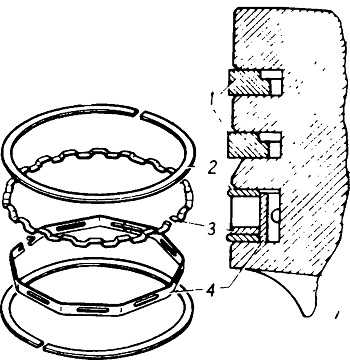

Большее распространение получили наборные кольца, состоящие из двух тонких стальных пластин, (часто имеющих различные покрытия для снижения терния) и тангенциального расширителя, выполняющего одновременно осевое и радиальное расширение. Используются в современных двигателях.

Особенности установки маслосъемных колец

Хочу обратить ваше внимание на установку именно маслосъемных колец. С компрессионными не должно возникнуть проблем если соблюдать простые правила, устанавливать надписями вверх (надписи, точка) и пользоваться специальным инструментом.

При установки маслосъемных могут возникнуть трудности при отсутствии надписей, или правильность установки замка расширителя. Разберемся в этом подробнее. Если надписи отсутствуют, то не имеет значения какой стороной вы поставите кольцо и какое из них будет сверху, а какое снизу (наборные).

Часто ошибки возникают при установке поршня в цилиндр, даже если используется специальных хомут для стяжки колец на поршне. Особенность состоит в следующем. При сборке маслосъемного кольца стоит обратить внимание на замок расширителя и правильность его стыковки. Для наглядности смотрим изображение ниже.

Во время сжатия колец на поршне замок расширителя маслосъемного кольца может соскочить с правильного положения и лечь в нахлест собираясь по спирали, таким образом пластины проваливаются через расширитель и это приведет к задиру стенок цилиндра, и канавок поршня. Чтобы этого избежать стягивающий хомут следует располагать таким образок как показано на изображении.

Соблюдая простые правила, вы правильно установите кольца в цилиндре.

Правильная установка поршневых колец

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Ну, а для тех, кому не все равно, как их мотор будет работать после переборки, следует прочитать данную статью.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть.

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.

arttrener › Блог › Как правильно устанавливать комплект с наборными маслосъемными кольцами на поршень

Столкнулся с тем, что нет нормального мануала по установке комплекта с наборными маслосъемными кольцами. Решил поделиться и заодно сохранить у себя в блоге частично информацию из этой записи . Свои фотографии не делал, т.к. и здесь все подробно описано, да и кольца у меня такого же производителя.
И так, приступим к копированию контекста)))

«…Далее нужно одеть кольца.

Кольца взял типа SM, сейчас они называются NPREurope. Маслосъемные кольца у них наборные.

Проверяем зазор в замках внутри цилиндров.

Зазор в замках нормальный. Около 0,45мм компрессионные, и 0,35мм наборные маслосъемные. В предыдущей записи я писал что зазор в маслосъемных очень маленький и их нужно подпилить, но это не так =). Расжав кольцо к гильзе зазор стал около 0,35. В сборе это делает сепаратор. Так что все ок.

Теперь непосредственно одеваем на поршня. Начинать нужно с сепаратора, а затем тонкие маслосъемные. И уже потом второе компрессионное и затем первое компрессионное.
Но прежде нужно сделать следующее.
Очень важный момент! Который почему то почти ни где не описывают. Не в мануалах, не с инструкцией к кольцам.
Что бы масло мотор не расходовал с наборными кольцами, необходимо что бы кольца правильно работали их нужно правильно сориентировать на поршнях.
Постараюсь объяснить доступно =)

Нужно взять в руки «лапшу» и сжать, состыковав замок. Вот так.

Далее, нужно пометить одну из сторон, например маркером. Я помечал выпуклую сторону на всех маслосъхемных кольцах.

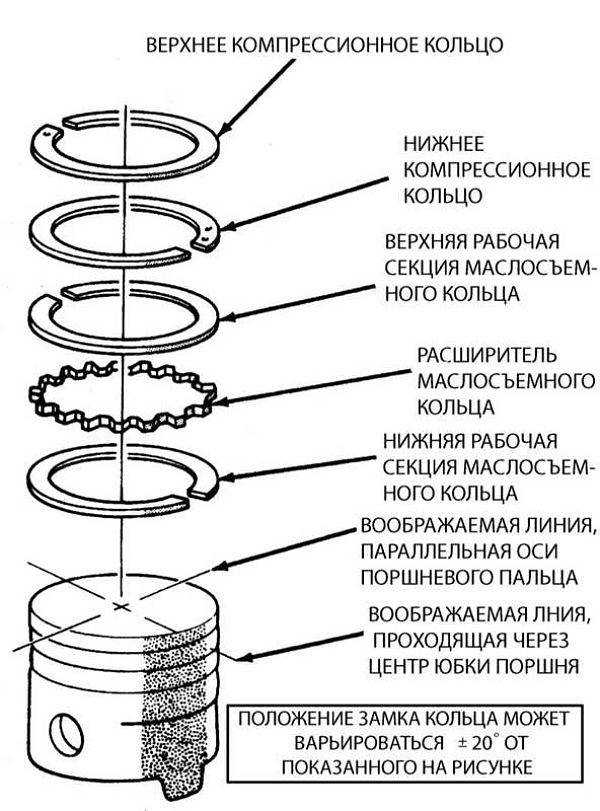

Относительно поршня кольца должно быть сориентированы таким образом

Вот схематично накидал картинку для наглядности.

После того как кольца наборные установлены, устанавливаются вторые компрессионные кольца. Они чугунные, очень хрупкие, сильно разжимать нельзя — лопнут. Оно работает как компрессионное и частично как маслосъемное. Для этого у них бывает либо выточка, либо срез торца под углом. Так же обязательно присутствует надпись «ВВЕРХ» или «ТОР». Ее нужно ориентировать к днищу поршня, в сторону к камере сгорания. Для проверки можно еще ориентироваться на выточки. Если выточка внутренняя (по внутреннему диаметру кольца), то такой выточкой кольцо должно смотреть в сторону камеры сгорания, если выточка по наружному диаметру — то такой стороной ориентируем в сторону картера.

Верхнее кольцо стальное, я ставлю надписями вверх (обычно пишут че нить на кольцах), хотя разницы особой нет.

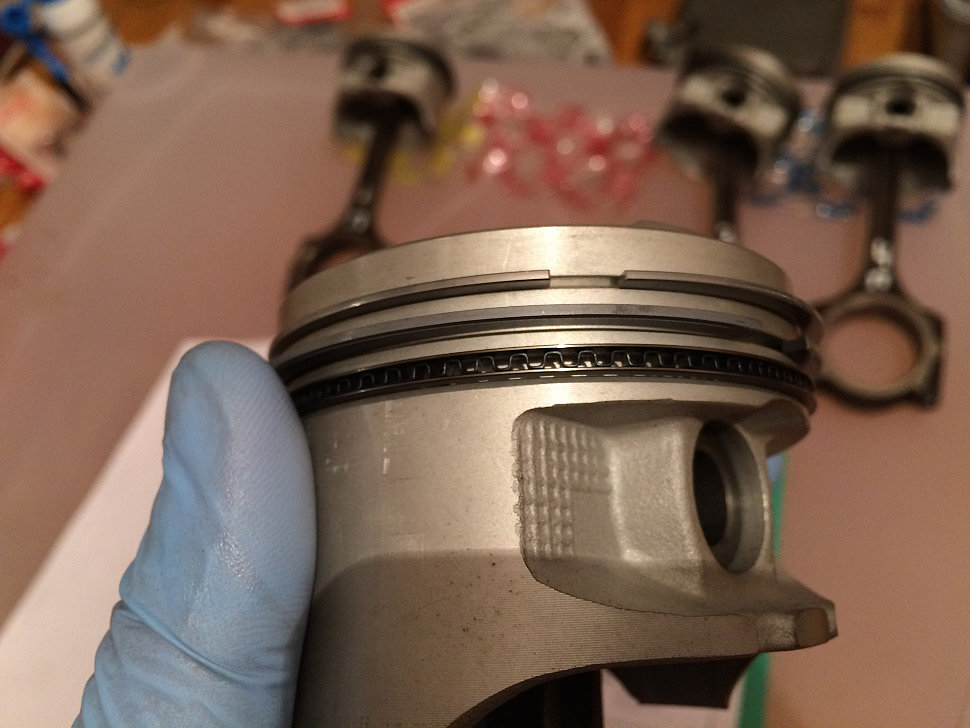

После того как кольца одеты, их нужно развернуть относительно друг друга на 180 градусов. Но не как попало.
Маслосъеные наборные относительно замков друг друга на 180гр, а относительно замка сепаратора на 90гр.
Замки всех колец нельзя ориентировать в сторону холодильника ( в сторону пальца).

Поэтому ориентируем в сторону юбок.

Приношу пользователю SkyRider огромную благодарность за столь подробное описание правильной установки поршневых колец с наборными маслосъемными кольцами.

Комментарии 119

А вот еще вопрос товарищи, в сипараторе маслосъемного кольца находится кусочек проволоки типа как направляющая чтоли, на тех что снял, такой направляющей нет, при установке может стоит снять эту проволоку, как быть?

Ничего снимать не надо! С кольцами обычно идет мануал. Читаем его и ставим как написано 🙂

Спасибо за пояснение и Вам и автору! У меня так же стояли заводские, специально сравнивал ))) (первый фокус, duratec 1. 6 8v)

Непонятно конечно почему 180 градусов, разные производители — разные рекомендации. Колбеншмидт указывает 120 градусов для всех колец.
www.ms-motorservice.com/r…edija/post/montazh-kolec/

Наборные кольца сами по себе полнейшее гуамно. Проверено не на одном двигателе))))

Они гнуться в обе стороны, можете их помечать, можете по колдовать, к бабке сходить это ничего не изменит:)) я в шоке:)) во первых если бы эта чушь про «гнутость» наборных колец имела хоть как-то то роль, то кольца имели маркировку по установке от производителя! Все кольца где имеет значение сторона установки имеют МАРКИРОВКУ верх низ (у мало мальски приличных производителей, другими и смысла пользоваться нет). Но наши «Кулибины» умнее всех:)

Молодец, все правильно сделал (маслосъемные кольца установили правильно), один домик смотрит вверх а второй в низ. Если поставить оба домика вверх то жор масла обеспечен 100%. Проверено на многих двигателях.

По скребкам маслосъемного не понял: взял в одну руку — выгибается в одну сторону, взял в другую — и выгнулось в другую.

Потому что всё это полная бредятина)))))

Вроде хрень насчет наборных маслосъемных колец, на руках сейчас кольца npr зажимаешь его смотрит вниз беру другое тоже взниз .

Небольшие перекосы при зажатии все равно могут быть, но это не критично. Свободно это как — проваливаться или идти с натягом?

Разводишь кольца по 120 градусов, наборное маслосьемное так же замки разводишь что бы не стояли друг против друга, на отверстие в поршне вообще не смотри, пофиг оно до колец

У меня вопрос, как потом покупной оправкой аккуратно зажать поршень, что бы наборное кольцо не перекосило? И как проверить после в цилиндре, что оно все нормально село? Поршень должен свободно от руки ходить ?

Спасибо, на днях хочу этим заняться. Вижу костромское покрытие юбок не только у меня поцарапалось от примерки в цилиндры.

Как правильно установить поршневые кольца на поршень

Износ двигателя – это еще не приговор для вашего агрегата. Не нужно впадать в панику, если при езде на вашем автомобиле наблюдаются следующие явления:

резко ухудшилась динамика;
значительно увеличился расход топлива и моторного масла;
появились проблемы с запуском двигателя в холодное время года, хотя раньше их не было.

На эти признаки непременно стоит обращать внимание. Так как при длительной езде с изношенными деталями агрегата можно «попасть» на более серьезный ремонт, нежели обычная замена его комплектующих. Скорее всего, причина неполадок заключается в износе поршневых колец, который, в свою очередь, влечет за собой резкое падение компрессии двигателя.

Самостоятельная их замена имеет свои плюсы:

экономятся финансы на оплате труда механика;
вы точно будете уверены в том, что детали действительно стоят новые, так как не все механики добросовестно относятся к своим задачам, и иногда просто делают вид, что поменяли деталь;
вы самостоятельно выберете их в магазине, что будет гарантией их качества и продолжительного функционирования.

Но если вы собрались произвести данную процедуру своими руками, нужно знать, как поменять поршневые кольца правильно. Именно об этом мы и постараемся рассказать в данной статье.

Содержание

Что нам понадобится
Подготавливаемся замене

Инструкция по замене деталей
Проверка работы двигателя
Как самому заменить поршневые кольца в двигателе
Проведение замера компрессии в цилиндрах
Разборка двигателя для замены колец
Проверка колец и поршней
Процедура установки
Необходимые действия после установки колец
Ошибки при установке поршневых колец
Как правильно поставить поршневые кольца?
Читайте также:
Как правильно поставить поршневые кольца?
Порядок выполнения установки поршневых колец
Предназначение поршневых колец
Общие рекомендации по замене
Замена
Видео «Как поставить кольца на поршень»

Что нам понадобится

Как и при любой другой процедуре, для начала нужно подготовить все необходимые инструменты:

гаечные ключи;
головки с трещоткой;
динамический ключ;
приспособление под названием съемник поршневых колец;
сами кольца, купленные в магазине.

Приспособление для установки поршневых колец

Данный инструмент используется как для демонтажа, так и для установки деталей. Оно имеет достаточно простую конструкцию, а стоит относительно недорого. Если данного инструмента нет у вас в наличии, следует попросить его на время у кого-то из знакомых автомехаников. Если такой возможности нет, то придется покупать.

Стоит отметить, что его наличие является обязательным. В противном случае, при демонтаже и монтаже деталей можно повредить как поршень, так и кольца.

Как выбирать поршневые кольца

Можно долго рассуждать о важности данных деталей для нормальной работы двигателя. Но в конкретном случае речь пойдет именно об их замене. И здесь важно поставить на поршни качественные кольца без каких-либо дефектов или изъянов. От этого будет непосредственно зависеть то, насколько хорошо агрегат будет работать в будущем, и как долго прослужат установленные детали. Понятно, что часто их менять никому не хочется.

Для начала, нужно обратить внимание на ценовую категорию. Дешевые детали точно долго не прослужат.
Смотрим на внешний вид упаковки и самих колец. На упаковке должна обозначаться информация об изготовителе, материал и т.д.
На них должна быть нанесена маркировка, обозначающая верхнюю сторону.
Внутри упаковки или на ней должна иметься подробная инструкция по установке деталей.
Сами детали не должны иметь каких-либо даже самых мелких дефектов. И не слушайте продавца, который, возможно, будет утверждать, что неровности на металле со временем притрутся.

Подготавливаемся замене

Правильная установка поршневых колец требует профессионального подхода даже в том случае, если вы собираетесь провести эту процедуру впервые в жизни. А для этого следует выполнить все подготовительные работы.

Отключаем аккумуляторную батарею.
Сливаем охладительную жидкость и моторное масло.
Снимаем головку цилиндров и оцениваем состояние гильз.

Инструкция по замене деталей

Если соблюдать правильный порядок установки, данный процесс не займет много времени. В результате двигатель будет радовать хорошей динамикой и низким расходом топлива.

Демонтируем поддон картера. Заодно можно снять и топливный насос для того, чтобы проверить насколько сильно тот изношен
Откручиваем крышки шатунов, выталкиваем сами шатуны. Их лучше прочно зафиксировать при помощи зажима.
При помощи специального приспособления снимаем поршневые кольца.
С канавок убираем нагар, так как он помешает поставить новые кольца. Делаем это при помощи обломка старого кольца. Нагар нужно будет удалить и с днища поршней.
Устанавливаем кольца в следующем порядке: сначала маслосъемное кольцо, затем – второе и первое компрессионное.
Второе компрессионное и маслосъемные поршневые кольца устанавливать следует особенно осторожно, так как они сделаны из достаточно хрупкого металла. Важно не разжать их слишком сильно.
Следим за правильным расположением замков поршневых колец. Они должны размещаться приблизительно под углом 120 градусов к каждому предыдущему замку.
Устанавливаем поршни обратно в цилиндры. Для этого потребуется еще одно нехитрое приспособление – оправка для поршневых колец. Его наличие значительно упрощает вход поршней с установленными на них новыми кольцами. Но можно использовать и обычный кусок жестяной банки. Предварительно цилиндр нужно смазать моторным маслом.
Собираем двигатель и устанавливаем на место поддон картера.

Проверка работы двигателя

После того как на поршни установлены новые кольца, следует убедиться в нормальной работоспособности агрегата. Для этого заводим мотор и даем ему немного поработать на холостых оборотах. Хорошим признаком является устойчивая работа агрегата. Первые две-три тысячи километров двигатель нужно будет эксплуатировать достаточно аккуратно. Его нельзя перегружать, следует избегать полной загрузки автомобиля, затяжных подъемов, воздерживаться от повышения оборотов более трех тысяч, а перед началом движения мотор обязательно нужно будет прогревать.

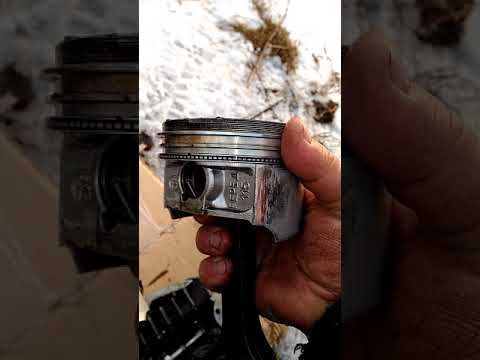

На видео показано как уставить поршневые кольца:

Как самому заменить поршневые кольца в двигателе

Снижение работоспособности автомобиля может быть из-за многих факторов. Поэтому и «лечение» такой болезни необходимо подбирать правильно. Существенным фактором является уровень компрессии в камерах сгорания блока цилиндров. Для такого диагноза подойдет замена поршневых колец.

Дополнительными признаками послужат угар моторного масла и снижение экономичности при расходе топлива автомобиля. Более точную картину даст замер компрессии с помощью специальных приборов.

Проведение замера компрессии в цилиндрах

Рассмотрим пример работы на классических моделях ВАЗ. Замерять компрессию необходимо на теплом двигателе. Показания холодного мотора могут исказить картину. Для замеров потребуется специальный манометр, оснащенный резьбовым наконечником. Его можно купить в любом автомагазине.

Внешний вид компрессометра

Начинается проверка с выкручивания всех свечей из своих гнезд. Затем отключается центральный кабель с катушки зажигания. Устанавливаем нейтральную передачу и поворачиваем дроссельную заслонку максимально на открытие. После этого компрессометр ввинчиваем в одно из свечных отверстий. В это время помощник должен проворачивать ручку стартера. Два-три качка будет вполне достаточно.

Уровень от 10 до 12 также допускается. Но если цифры оказались ниже 10 кг/см 2 , то это свидетельствует о низкой компрессии. Если же компрессия все-таки достигает удовлетворительного уровня, но немного с запозданием, то в этом случае ответственность может быть на клапанах.

Для уточнения можно в спорную камеру залить около 20 мл масла и снова прокрутить стартер, сделав замер. При установлении нормальной компрессии в 12 кг/см 2 , причина кроется в кольцах. Решить ее сможет правильная установка поршневых колец. Если же давление осталось низким, то причиной понижения служат клапаны.

Установка с помощью оправки

Разборка двигателя для замены колец

Перед заменой необходимо выполнить ряд подготовительных работ:

необходимо слить отработанное моторное масло, ведь после установки новых колец нужно залить свежую рабочую жидкость;
проводим ослабление приемной трубы глушителя;
надо снять крышку клапанного механизма и выставить мотор по меткам;
демонтируем звезду распредвала, а у переднеприводных ВАЗов снимаем болт крепления шкива ременной передачи, а затем и сам ремень ГРМ со шкивом;
в классике ослабляем натяжитель, а затем также демонтируем цепь и звезду, установленную на распредвавле;
потом демонтируем рокера с пружинами, раскладывая все в правильном порядке, чтобы собрать детали на свои места;
снимаем головку блока, до этого нужно отсоединить коллектор;
раскручиваем и избавляемся от поддона и маслонасоса;
убираем крышки шатунов, а затем проталкиваем шатуны вверх, чтобы можно было вытащить их вместе с поршнем.

Проверка колец и поршней

Каждое кольцо с поршней снимается и проверяется в своем цилиндре. Чтобы не перепутывать их между собой, необходимо сразу раскладывать детали в определенном порядке. При поверке старых колец, наружный диаметр их не должен создавать зазор со стенками цилиндра больше, чем на 1 мм. Для сравнения можно вставить в тот же цилиндр новое кольцо.

Проверка теплового зазора в кольцах

Замеры обычно будут точнее в верхней части отверстия блока, так как том износ минимален.

Зазор можно проверить и в специальных калибрах. Нужно обратить внимание на тепловой зазор в поршневых кольцах, который должен быть в пределах от 0,25 до 0,45 мм. Его можно проверить щупом. Если параметр меньше, то допускается увеличение зазора с помощью подпиливания торцевой плоскости алмазным надфилем.

Диаметр поршней проверяется по нижней части (юбке). Делается это микрометром.

Необходимо сравнить этот показатель с таблицей допустимых значений. Дополнительно надо проверить зазор между канавкой поршня и кольцом. В случае превышения поршни надо менять. Предельное значение допуска составляет 0,15 мм. Поршни также проверяются визуально на наличие трещин и целостность перемычек под кольца. После промывки удовлетворительные поршни можно использовать дальше.

Процедура установки

Фирменные изделия проверенных производителей имеют удобную маркировку, благодаря которой понятно, как правильно установить поршневые кольца. На одной из сторон написано «TOP», что на английском означает «верх». Эта сторона должна быть направлена к камере сгорания или верхней части поршня.

Обозначение на сторонах колец

Если никакой надписи не обнаружилось, то должна быть проточка по всему диаметру. Такой ступенькой надо обращать кольцо вниз.

Обычно используют два метода установки. Один из них более безопасный, а второй чаще применяют или большие профессионалы или абсолютные новички. Оба подойдут для самостоятельного применения во время ремонта.

Установка с помощью металлических пластин

В первом случае понадобится нарезать несколько плоских кусочков жестянки, толщиной примерно от 0,3 до 0,5 мм. Три или четыре таких листа располагают по диаметру поршня. На них надеваются кольца. И опускаются до уровня прорези. Потом оправка для поршневых колец из пластин вынимается, и колечко садится в нужный паз. Способ прекрасно подходит для любого мастера.

Монтаж поршневого кольца

Второй вариант требует определенного опыта и умения. Он заключается в том, что нужно пальцами развести зазор, увеличивая внутренний диаметр кольца до той степени, чтобы пропустить через него поршень и установить в нужный паз. Минусы заключаются в том, что часто неопытные слесари ломают много колец, применив большее усилие, чем нужно.

Необходимые действия после установки колец

Когда каждое кольцо заняло свое место в пазу, то нужно установить прорези примерно на 120 градусов друг от друга. Таким образом снижается вероятность прорыва газов из топливной камеры в полость картера.

Неправильная установка поршневых колец

Есть данные, что первое кольцо удерживает около 75 % всей компрессии, а второе – около 20%.

Если термозазоры разведены, то при прорыве некоторого количества газа через первое кольцо, он не успеет попасть дальше, в отличие от более близкого положения второго зазора.

Ошибки при установке поршневых колец

Установка новых колец в цилиндры, имеющие износ, является абсолютно не эффективной. Это связано с тем, что изношенное отверстие имеет форму эллипса. Ожидаемой качественной притирки не может произойти.

Комплект поршневых колец

Также на больших оборотах второе кольцо, состоящее из чугуна, может банально лопнуть.

При эксплуатации кольца в канавках набивают выработку. Такие зазоры расгерметизируют камеру сгорания и из нее газы поступают в картер. А в обратном направлении заходит масло. Проработать такая конструкция может несколько тысяч километров, а потом снова надо проводить ремонт.

Также грубой ошибкой будет сознательная установка зазоров напротив друг друга. Газы перегревают один бок поршня, и получается деформированная деталь. Происходит выгорание металла и дополнительная деформация всех элементов.

Как правильно поставить поршневые кольца?

Когда из выхлопной трубы автомобиля начинают вырываться клубы сизого дыма то, похоже, что наступил неизбежный этап в жизни машины — ремонт мотора. Признаки изношенности поршневой группы — повышенный расход бензина, высокий расход масла, выхлопные газы сизого оттенка, компрессия двигателя снижается ниже 10 кгс/см2 . Иногда удается обойтись просто заменой поршневых колец, даже не снимая двигатель с автомобиля. При этом потребуются только новые прокладки под головку и поддон блока. Остальные негодные детали определятся при разборке. О том, как правильно поставить поршневые кольца, мы и расскажем Вам в нашей статье.

Технические проблемы при изготовлении поршневых колец.

Для качественного изготовления поршневых колец требуется точное дорогостоящее оборудование. Должен соблюдаться тщательный контроль качества буквально на каждой операции. А их может набраться около сотни. Производители автомобилей за рубежом самостоятельно не изготавливают кольца. Они предпочитают заказывать их специализированным фирмам. Такие фирмы производят огромное количество колец и стандартных, и ремонтных размеров.

Проверка поршневых колец.

Случается, что производители поставляют поршни без наличия поршневых колец. Некоторые двигатели имеют огромное количество модификаций. Приобретая поршневые кольца, проверяйте высоту и радиальную их ширину на соответствие канавкам поршней. Между торцами кольца и канавкой зазор проще определить, если установить кольцо в канавку и воспользоваться набором щупов. При этом торцевой зазор должен быть в пределах 0,05-0,1 мм. Если же он окажется больше 0,12 мм, то это говорит о том, что у кольца или канавки поршня недопустимые отклонения размеров. Также необходимо проверять зазор в замках колец. Для этого кольца нужно поочередно установить в верхнюю часть цилиндра. С помощью набора щупов замеряют зазор в замке. Он должен составлять приблизительно 0,4-0,6 мм.

Установка колец на поршень.

Операция эта очень ответственная. Если работу выполнить неаккуратно, то может произойти поломка самого кольца. Чаще всего это случается со средним кольцом. А если нарушить ориентировку колец, то расхода масла у отремонтированного двигателя может увеличиться. На верхних кольцах обычно стоит слово ТОР (вершина). Этой стороной кольцо должно быть обращено к днищу поршня. Если средние кольца скребкового типа, то монтируют их скребком вниз. У колец, имеющих фаски на внутренней поверхности, чаще всего фаска должна быть обращена вверх. Когда устанавливаете кольца, то особое внимание обратите на наборные маслосъемные кольца, имеющие двухфункциональный пружинный расширитель. При монтаже дисков кольца звенья расширителя у стыка не должны вставать внахлест. Только после монтажа маслосъемного кольца на поршень устанавливают среднее и верхнее кольца. При установке нужно пользоваться специальными клещами. После того, как установите кольца, не забывайте проверять легкость вращения их в канавках.

Последовательность установки поршневых колец на двигатель.

1. Подготовьте поршневые кольца к установке. Для этого удалите консистентное средство. Для этого просто промойте их либо в бензине, либо в керосине, либо в уайт-спирите. После протрите и дайте просохнуть. Не допускайте попадания на поверхность кольца агрессивных веществ и даже воды.

2. Перед тем, как будете устанавливать поршневые кольца, смажьте и поршень, и поршневые кольца тонким слоем моторного масла.

3. Первым устанавливают маслосъемное нижнее кольцо. Перед тем, как будете устанавливать маслосъемное кольцо нужно проверить правильность расположения стыка пружинного расширителя. Он должен располагаться со стороны, противоположной замку кольца. На большинстве моделей маслосъемное кольцо состоит из трех отдельных секций. Посадив в нижнюю канавку поршня все три компонента маслосъемного кольца, нужно проверить свободу скольжения в канавке верхней и нижней рабочих секций.

4. Затем устанавливают нижнее компрессионное кольцо. Нижнее компрессионное поршневое кольцо нужно установить таким образом, чтобы маркировка была повернута к днищу поршня. Следуйте инструкции изготовителя колец. Используйте специальный посадочный инструмент. Старайтесь, чтобы замок кольца не был разведен больше чем это необходимо. Не перепутайте второе компрессионное кольцо с первым, верхним, компрессионным кольцом. Они имеют различное поперечное сечение.

5. И напоследок устанавливают верхнее компрессионное кольцо.

Типичные ошибки в ремонтной практике при работе с поршневыми кольцами.

1.Некоторые механики считают, что зазоры в замках колец должны быть минимальными. Но иногда это может привести к задирам колец и цилиндров. При нагревании кольца зазор в замке будет уменьшаться. А если он и так минимальный, то кольцо врежется в стенку цилиндра. Помните, что замена колец на поршнях, которые имеют разношенные канавки, или при большом износе цилиндров обычно неэффективна. Такая замена может привести к увеличению расхода масла.

2.Не устанавливайте в цилиндр стандартного размера кольца ремонтной размерности. Из-за деформации эпюры давления кольца на стенку появляется просвет.

3. При замене колец с поршнями нужно обратить внимание на износ цилиндра. Если не будет восстановлен изношенный цилиндр, то верхнее кольцо может упереться в канавку, образованную в результате износа. Дело в том, что новые поршни зачастую имеют некоторые отклонения в размерах. В таких условиях новые детали быстро сломаются.

Как правильно поставить поршневые кольца?

Когда из выхлопной трубы автомобиля начинают вырываться клубы сизого дыма то, похоже, что наступил неизбежный этап в жизни машины — ремонт мотора. Признаки изношенности поршневой группы — повышенный расход бензина, высокий расход масла, выхлопные газы сизого оттенка, компрессия двигателя снижается ниже 10 кгс/см2. Иногда удается обойтись просто заменой поршневых колец, даже не снимая двигатель с автомобиля. При этом потребуются только новые прокладки под головку и поддон блока. Остальные негодные детали определятся при разборке. О том, как правильно поставить поршневые кольца, мы и расскажем Вам в нашей статье.

Технические проблемы при изготовлении поршневых колец.

Проверка поршневых колец.

Установка колец на поршень.

Последовательность установки поршневых колец на двигатель.

5. И напоследок устанавливают верхнее компрессионное кольцо.

Типичные ошибки в ремонтной практике при работе с поршневыми кольцами.

Порядок выполнения установки поршневых колец

Предназначение поршневых колец

Поршневые кольца, установка которых будет описана ниже, предназначены для исключения возможности газовой утечки через специальный тепловой зазор, который обязательно должен находится между поршнем и самим цилиндром, чтобы достигнуть свободного хода.

Зачастую кольцо изготавливают из чугуна, но они не теряют своей упругости. Такие элементы между двумя вышеупомянутыми деталями двигателя называют компрессионными. Что же касается иных разновидностей, то нижнее кольцо (оно шире компрессионных) отличается специальными прорезями, так как его функцией является съем чрезмерного количества масла, которое собирается на стенках цилиндра. Именно поэтому оно называется маслосъемным.

Общие рекомендации по замене

Когда выхлопная труба начинает «плеваться» сизым дымом, то ремонт мотора неизбежен. Фактически всегда, признаками износа деталей поршневой группы также является повышенный расход, как масла, так и бензина. В таком случае снижается и компрессия мотора отчего незащищен даже дизель. Из этого следует то, что правильно выбрать новые поршневые элементы — первоочередное дело любого владельца автомобильного транспорта и в лучшем случае ремонт обойдется только ими. Для этого нужно также установить всего-то парочку новых прокладок и поддон для блока. Прочие испорченные детали уже будут выявлены во время разборки мотора.

Покупая поршень, следует внимательно осмотреть его комплектацию, так как кольцо может не входить в комплект. Такое практикуют много производителей. Все из-за того, что есть не один мотор, который имеет уйму модификаций, поэтому при покупке товаров поршневой группы, необходимо заранее сопоставить их ширину и высоту с соответственными характеристиками канавок поршней.

Зазор, находящийся между канавкой и торцами намного легче определить, если поместить кольцо в эту же канавку и применить набор щупов. Он должен быть не больше одной десятой миллиметра и не менее 0,05 мм. В ином случае это будет означать, что-либо кольцо, либо канавка, не подходят по размерам. Зазор их замков также следует обязательно проверить. Чтобы это сделать, такие детали поршневой группы следует по очереди припасовать к цилиндру в верхней его части, а потом, при помощи щупов, замерять сам зазор, который не должен превышать 0,6 мм, но и не должен быть меньше 0,4 мм.

Замена

Если вы решили, что установка поршневых колец это именно то, что вам нужно для полноценного ремонта двигателя, то следующим шагом является их покупка. Обычно, качественный товар упаковывают соответственно и со вкусом. При выборе следует обращать внимание на внешний вид товара, на качество его окраски. Также обязательно должна быть маркировка.

Чтобы правильно начать ремонт, нужно вскрыть гбц. После этого нужно тщательно проанализировать состояние деталей и решить, нужно ли делать расточку самих цилиндров или притирку клапанов. Как подготовить поршневые кольца, как установить их без особых трудностей и прочее – все это будет описано ниже.

Подготовка

Само приспособление для установки поршневых колец продается в соответственных магазинах, и оно представляет собой щипцы. Если же нет возможности их приобрести, то подойдет небольшая плоская отвертка, но при ее использовании следует быть максимально внимательным и аккуратным. Старые детали поршневой группы можно либо сломать, либо снять.

Тем не менее поршневые кольца установка которых предельно проста, требуют максимально возможного соответствия канавок своим размерам. Поэтому хотя бы одну старую компрессионную деталь можно сломать, так как под ней во время работы образуется нагар, из-за которого установка новой будет очень затруднительна. Часть такой старой сломанной детали отлично подойдет для того, чтобы навести порядок на его прошлом рабочем месте.

Установка на поршень

Вот именно тот момент, когда приспособление для установки поршневых колец является незаменимым, так как ремонтные работы такого типа являются крайне ответственным делом и допущение ошибок просто неприемлемо. Элементы поршневой группы сами по себе хрупкие, поэтому нужно быть аккуратным и внимательным. Самым хрупким считается среднее. Когда идет его установка, есть большой риск поломки.

Очень важно соблюдать нужную ориентировку, так как, в противном случае вы добьетесь увеличенного расхода масла. Каждое кольцо имеет свою маркировку с пометками, так что особых проблем с правильностью размещения не должно быть.

Верхние поршневые кольца установка которых начинается первой, имеют маркировку «TOP» и этой стороной маркировки оно и должно быть направлено в сторону днища поршня.

Что же касается такой детали скребкового типа, то ее устанавливают скребком вниз. Установка деталей с фасками должна проводится так, чтобы эти самые фаски «смотрели» вверх.
Если же вы имеете дело с наборными маслосъемными элементами, имеющими специальный двухфункциональный расширитель пружинного типа, то сперва должна проводится установка верхних и средних. После того как данная ремонтная схема будет завершена, необходимо проверить легкость их вращения в самих канавках.

Установка поршней в цилиндр

Во время серьезных ремонтных работ устарелый цилиндр растачивают или подвергают хонингованию. Также применяют новенькие поршни ремонтного размера и кольцевые элементы того же типа, но с большим диаметром, с последующим их сжатием. Их следует смазывать маслом перед установкой, чтобы они легко «садились» на свое место. Посадка также не должна быть чересчур плотной, так как тепловое расширения из-за нагревания станет причиной заклинивания самого поршня.

Видео «Как поставить кольца на поршень»

Посмотрев запись, Вы узнаете, как в домашних условиях определить верх кольца и разобраться какое именно кольцо должно стоять в определенном месте на поршне.

Монтаж колец · Technipedia · Motorservice

Установки

Назад к поиску

Информация о пользовании

шаг за шагом

1-й шаг: Очистка поршней

Сначала нужно тщательно очистить поршни и удалить все следы масляного нагара из кольцевых канавок. С помощью спирального сверла и воротка удалить масляный нагар из отверстий для обратного стока масла. Очистить канавки, не повреждая при этом их торцы. Произвести замену поврежденных или изношенных поршней.

Зазор в канавке

Если измеренное расстояние между новым компрессионным кольцом с параллельными боковыми сторонами и соответствующим торцом канавки равно или превышает 0,12 мм, то поршень чрезмерно изношен и подлежит замене.

Пригодность поршней для использования	Зазор в канавке (мм)
Поршень можно использовать без проблем	0,05 – 0,10
Соблюдать особую осторожность!	0,11 – 0,12
Обязательно использовать новый поршень!	> 0,12

Износ пазухи

3-й шаг: Проверка износа цилиндра

Если износ цилиндра превышает 0,1 мм у бензиновых и 0,15 мм у дизельных двигателей, то нужно произвести также замену цилиндра (износ пазухи).

4-й шаг: Очистка цилиндров

Удалить отложения масляного нагара по верху внутреннего диаметра цилиндра.

Контроль при помощи штангенциркуля KS с круглой шкалой, точность измерения 0,01 мм. Тов. № KS: 50 009 814

5-й шаг: Проверка компонентов набора колец

При замене поршневых колец мы, как правило, рекомендуем заменять весь набор колец. Высота колец проверяется с помощью штангенциркуля. При этом целесообразно сравнить полученные значения с данными нашего каталога.

Диаметр можно проверить с помощью измерительного (калибровочного) кольца или обработанного цилиндра; тепловой зазор – на основе субъективной оценки или при помощи щупа. При контроле диаметра кольца в изношенных цилиндрах/гильзах цилиндров учитывать то, что тепловой зазор может стать больше.

Запрещается монтаж хромированных поршневых колец в хромированные гильзы цилиндра.

Щипцы для установки поршневых колец
Тов.

№ KS: 50 009 815 для ø 50–110 мм
Тов. № KS: 50 009 829 для ø 110–160 мм

6-й шаг: Монтаж поршневых колец

Поршневые кольца вставить в соответствующие кольцевые канавки с помощью соответствующего монтажного инструмента. Избегать чрезмерного растягивания поршневых колец при надевании, так как это может стать причиной невосстановимых деформаций и отрицательно сказаться на функции поршневых колец.

Маркировка “TOP” должна указывать в сторону днища поршня, чтобы маслосъемный эффект был направлен на конец юбки поршня.

Особенность:
Монтаж пружинных колец со стальными пластинками

1. Пружина-расширитель вставляется в канавку. Маслосъемное поршневое кольцо со стальными пластинками — правильно Маслосъемное поршневое кольцо со стальными пластинками — неправильно

Указание
При использовании трехпозиционных пружинных колец со стальными пластинками стыковые концы пружины-расширителя могут перекрываться внахлест. Поэтому перед монтажом поршней всегда следует проверять позицию пружин-расширителей.

2. Нижняя пластинка вставляется смещенной на 120°.

После монтажа поршневых колец необходимо убедиться в их свободном движении. Стыковые концы поршневых колец на поршне повернуть на 120° каждый.

Указание:
Поршни для двухтактных двигателей с поршневыми кольцами, заблокированными от скручивания, при введении в цилиндр поворачивать нельзя.
В этом случае предохранительный штифт может оказаться вблизи окошка цилиндра под сжимающимся наружу поршневым кольцом и сломать его на кромке противоположного окошка.

Поршневые кольца и поршень смазывать достаточным количеством масла и во избежание повреждений поршневых колец выполнять монтаж с помощью закрывающей натяжной ленты или конической монтажной гильзы.

Тов. № Kolbenschmidt	Название
50 009 816	Натяжная лента поршневых колец для ø 57 – 125 мм
50 009 828	Натяжная лента поршневых колец для ø 90 – 175 мм
50 009 913	Монтажный набор для поршневых колец

Монтажный набор для поршневых колец: тов.

№: 50 009 913

Ключевые слова :

поршневое кольцо , комплект поршневых колец , кольцевая канавка , гильза цилиндра

Группы продуктов :

Поршни и компоненты

видео

Монтаж поршневых колец

Группы продуктов на ms-motorservice.

com

Только для специалистов. Мы сохраняем за собой право на изменения и несоответствие рисунков. Информацию об идентификации и замене см. в соответствующих каталогах или в системах, основанных на TecAlliance.

Использование куки и защита данных

Группа Motorservice использует на Вашем устройстве файлы куки с целью оптимального оформления и постоянного улучшения своих веб-страниц, а также в статистических целях. Здесь Вы найдете дополнительную информацию об использовании куки, наши Выходные данные и Указания по защите персональных данных.

Нажатием кнопки «OK» Вы подтверждаете, что Вы приняли к сведению информацию о файлах куки, заявление о защите данных и выходные данные. Ваши настройки в отношении файлов куки для данного веб-сайта Вы можете изменитьв любое время [ссылка]

Установки приватности

Мы придаем большое значение прозрачности в вопросе защиты персональных данных. На наших страницах Вы получите точную информацию о том, какие настройки Вы можете выбрать и какие функции они выполняют. Выбранную Вами настройку Вы можете изменить в любое время. Независимо от выбранной Вами настройки, мы не будем определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах). Информацию об удалении файлов куки Вы найдете в справке Вашего браузера. Дополнительная информация приводится вЗаявлении о защите данных.

Измените свои настройки приватности путем нажатия на соответствующие кнопки

Необходимость
Комфорт
Статистика

Необходимость

Файлы куки, необходимые для работы веб-сайта, обеспечивают его надлежащее функционирование. При отсутствии файлов куки возможно появление ошибок и сообщенийоб ошибках.

Данный веб-сайт будет выполнять следующее:

сохранять файлы куки, необходимые для работы веб-сайта.
сохранять настройки, выполненные Вами на данном сайте.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Комфорт

Файлы куки делают посещение Вами веб-сайта более удобным и комфортным, сохраняя, например, определенные настройки, чтобы Вам не приходилось заново выполнятьих каждый раз при посещении сайта.

Данный веб-сайт будет выполнять следующее:

сохранять файлы куки, необходимые для работы веб-сайта.
сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Разумеется, что мы всегда согласны с настройкой Do Not Track (DNT) Вашего браузера. В этом случае не устанавливаются отслеживающие файлы куки и не загружаются функции отслеживания.

Монтаж и демонтаж поршневых колец · Technipedia · Motorservice

Установки

Назад к поиску

Информация о пользовании

Можно ли устанавливать поршневые кольца вручную? Что может произойти? Почему при устранении масляного нагара всегда следует избегать повреждения боковой поверхности канавки? О том, как и в какой последовательности следует устанавливать поршневые кольца, вы узнаете здесь.

Комплект для монтажа поршневых колец
Каталожный № 12 00001 16 900 (для легковых автомобилей)
Каталожный № 12 00002 16 900 (для грузовых автомобилей)

Тщательно очистите бывшие в употреблении поршни от загрязнений. Обратите особое внимание на то, чтобы масляный нагар и загрязнения были удалены из кольцевых канавок. При необходимости очистите также отверстия для отвода масла сверлом или другим подходящим инструментом.
При удалении масляного нагара не повредите поверхности боковых сторон кольцевых канавок. Нижняя сторона канавки представляет собой уплотнительную поверхность. Её повреждение царапинами может вызвать при работе двигателя повышенный расход масла или повышенный прорыв газов.
Обязательно используйте для монтажа и демонтажа поршневых колец специальные щипцы для их установки. Использование других вспомогательные средств, например, проволочных петель или отвертки, может привести к повреждению поршневых колец или поршня.
Ни в коем случае не устанавливайте кольца вручную (исключение: маслосъемные поршневые кольца со стальными пластинками). При этом возникает не только риск поломки, деформации и перерастяжения кольца, но и опасность травмирования сломанным кольцом или его острыми краями.

ВНИМАНИЕ!

Быстрая установка поршневого кольца вручную, выполненная без его поломки, хотя и подтверждает ловкость рук механика, но при этом часто приводит к повреждению кольца в момент монтажа.

Ни в коем случае не устанавливайте кольцо на поршень таким образом, как показано на рисунке. Деформированное кольцо больше не лежит ровно в канавке, не вращается в ней, неравномерно изнашивается и больше не обеспечивает надлежащего уплотнения. Однако, дело обстоит еще хуже,
когда у кольца с молибденовым покрытием происходит отслаивание или повреждение молибденового слоя. При этом нарушение антифрикционного слоя возникает если не при монтаже, то в процессе работы двигателя. Антифрикционное покрытие отслаивается, повреждает цилиндр и поршень, на котором появляются задиры, вызванные прорывом горячих отработанных газов между поршнем и стенкой цилиндра. Отделившиеся фрагменты покрытия приводят к повреждению поршня и рабочей поверхности цилиндра.
Не снимайте и не устанавливайте поршневые кольца без необходимости. Каждый раз, при снятии или установке, кольца деформируются. Не снимайте кольца с предварительно собранных поршней, чтобы, например, проверить их размеры.
Соблюдайте последовательность установки поршневых колец: сначала установите маслосъемное кольцо, затем второе компрессионное кольцо, и в заключение первое компрессионное кольцо.

Руководствуйтесь установочными маркировками. «Top» означает, что эта сторона кольца должна находиться сверху и быть направлена к камере сгорания. В случае сомнения или отсутствия маркировки «Top», установите кольцо надписью вверх.

Проверьте, свободно ли кольца проворачиваются (вращаются) в кольцевых канавках.

Последовательными нажатиями по всей окружности проверьте, утапливается ли кольцо полностью в кольцевую канавку, т. е. в месте утапливания pабочая поверхность кольца не должна выступать за край юбки поршня. Это важно, так как при отсутствии достаточного зазора до дна канавки (из-за использования неподходящего кольца или образования нагара на дне канавки) надлежащее функционирование колец не гарантируется.

При монтаже маслосъемных поршневых колец, состоящих из 2-х частей, всегда соблюдайте правильное положение пружинных расширителей. Концы пружинного расширителя всегда должны располагаться на противоположной стороне от замка поршневого кольца.

У колец, состоящих из 3-х частей, соблюдение правильного положения пружины-расширителя является необходимым условием для обеспечения функции съема масла. Даже в случае установки в цилиндр поршня с предварительно смонтированными кольцами, обязательно проверьте правильность положения пружины-расширителя. Во время транспортировки таких поршней, концы пружины находятся в ненапряженном состоянии, из-за чего возможно их наложение друг на друга. Обе цветные маркировки на концах пружины должны быть видны. Если любая из них не видна, то концы пружины соединены внахлестку, и кольцо функционировать не будет. Все замки состоящего из 3-х частей маслосъемного поршневого кольца (обе стальные пластинки и пружина-расширитель) должны быть установлены под углом 120° относительно друг друга.

Сместите замки поршневых колец готового к монтажу поршня так, чтобы они находились под углом примерно 120° относительно друг друга. Это облегчит работу поршня и поршневых колец при первом запуске двигателя. Причина: при первом запуске двигателя компрессия в цилиндрах несколько ниже, так как поршневые кольца еще не приработались. За счет смещения стыковых концов относительно друг друга предотвращается повышенный прорыв газов в картер, и тем самым улучшаются условия для надежного первого запуска двигателя.

Ключевые слова :

поршень , поршневое кольцо , комплект поршневых колец , зазор поршневого кольца , кольцевая канавка

Группы продуктов :

Поршни и компоненты

видео

Монтаж поршневых колец

Группы продуктов на ms-motorservice.

com

Это вас тоже могло бы заинтересовать

Информация о пользовании

Оценка бывших в употреблении поршней

Измерение и оценка кольцевых канавок

Возможно ли дальнейшее применение бывших в употреблении поршней, если устанавливаются новые поршневые кольца? Как измеряют зазор кольца по высоте? В каком случае кольцевая канавка считается изношенной?…

Информация о диагностике

Проблемы при уплотнении и повреждения колец

Перекос поршня

После повреждения двигателя часто наблюдается изгиб или скручивание шатуна. Это может вызвать перекос поршня. О том, какие последствия для двигателя имеет перекос поршня и какие повреждения могут при…

Информация о диагностике

Проблемы при уплотнении и повреждения колец

Вибрация поршневого кольца

Вибрация поршневого кольца приводит к потере мощности и высокому расходу масла. Но что такое вибрация поршневого кольца? Какие существуют виды вибрации поршневого кольца? Каковы причины осевой и…

Использование куки и защита данных

Установки приватности

Измените свои настройки приватности путем нажатия на соответствующие кнопки

Необходимость
Комфорт
Статистика

Необходимость

Данный веб-сайт будет выполнять следующее:

сохранять файлы куки, необходимые для работы веб-сайта.
сохранять настройки, выполненные Вами на данном сайте.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Комфорт

Данный веб-сайт будет выполнять следующее:

сохранять файлы куки, необходимые для работы веб-сайта.
сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Как правильно установить кольца на поршень двухтактного скутера

Как ставить кольца на поршень 4т скутера

Как поставить поршневые кольца на скутер

Итак, если Вы столкнулись с необходимостью замены поршневых колец на скутере, причем помимо основной проблемы то, что их нужно менять, существует и другая – это как правильно поставить кольца на поршень. Нельзя просто взять любое кольцо и поставить в любую из «канавок» на поршне. Нужно понимать какое кольцо является верхним компрессионным, какое нижним компрессионным, а также как правильно поставить маслосъемное кольцо.

Установка поршневых колец на 4-х тактном китайском скутере. На фото ниже отмечено, где какое поршневое кольцо.

Второе компрессионное кольцо имеет темно-черный цвет, а также уникальную (скошенную) геометрию.

На следующей схеме показано правильное расположение колец.

Сам процесс установки колец на поршень мы опустим, т.к. сложного там ничего нет

Следует соблюдать только осторожность при заведении колец в пазы, т.к. кольца изготовлены из высокопрочного чугуна и сильное воздействие на растяжение может привести к поломке колец

Если Вы все сделали правильно, то в итоге кольца на поршне должны быть установлены, как показано на следующем фото.

Установка поршневых колец на 2-х тактном скутере. Итак, допустим Вы приобрели новый поршень с кольцами и хотите установить его на скутер. В комплекте с поршнем на двухтактный скутер идет только два компрессионных кольца.

Обратите внимание, что верхнее кольцо имеет внутренний скос, перед установкой тщательно осмотрите каждое кольцо. Ниже приведена схема установки, где наглядно показано, где какое кольцо должно стоять, а также где устанавливается экспандер, если таковой присутствует в комплекте

Важно обратить внимание, что кольца имеют надпись на поверхности, которая должна быть ВВЕРХУ ! Т.е. надписи должны быть направлены к головке цилиндра

Главное соблюдать аккуратность, т.к. кольца очень хрупкие. Постарайтесь аккуратно заводить кольца в пазы, без сильного воздействие на растяжение.

Поэтому устанавливая кольца в пазы, обратите внимание на замки колец – они должны сходиться на штифтах, как показано на фото ниже

Подготовка к процедуре

Начать надо с внешней очистки скутера от грязи, песка, пыли. Сами работы нужно проводить в закрытом помещении, где нет риска попадания внутрь механизмов мусора извне. Допускается осуществление операций на открытом воздухе, но с соблюдением условий:

температура воздуха должна составлять 18-25 градусов;
слабый или отсутствие ветра;
наличие ровной твёрдой поверхности для ремонта – бетон или асфальт подходят лучше всего;
открывать внутренности скутера не рекомендуется в течение хотя бы двух часов после отключения двигателя в целях безопасности.

Для крепежа потребуется подготовить коробку с ячейками под каждый тип, что не потерять и не перепутать местами разновидности. Работа может занять около часа в зависимости от уровня подготовки. При отсутствии опыта лучше позвать ещё одного человека на помощь и внимательно фиксировать, что было извлечено (и в какой последовательности), чтобы собрать транспортное средство правильно после всего.

Как правильно установить кольца на поршень двухтактного скутера

В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое.

В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.

Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.

Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.

Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом. Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца

Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно

Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее

При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.

В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

При всех панипуляциях с поршнем, в окно картера обязательно нужно засунуть тряпку, чтобы туда ненароком что-либо не попало, коленвал с подшипниками нам еще нужны.

При установке поршневого пальца, обратите внимание на состояние сепаратора (подшипника), возможно его нужно заменить. Перед установкой поршневого пальца, установите стопорное кольцо с одной стороны до установки поршня (обычно с той стороны, где вам неудобно будет вдеть палец и второе стопорное кольцо)

Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок.

Вот и все, теперь одевайте цилиндр, не поршень (не забыв проверить состояние прокладок и смазав поршень и стенки цилиндра моторным маслом), головку цилиндра и затягивайте болты поочередно в крестовом порядке.

Вы также можете ознакомиться с другими статьями на тему:

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!

Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.

Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).

Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.

Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.

Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.

Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.

Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое). Метки на кольцах после установки должны располагаться вверх к ГБЦ.

Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.

Маслосъемное кольцо после установки должно выглядеть примерно так:

Метки после установки должны быть направлены строго к ГБЦ.

Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:

Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.

Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.

На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:

Красными метками обозначены замки компрессионных колец Синими метками обозначены замки маслосъемных колец

Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.

Установка поршневой (цпг) на 4т скутер

Берём новый комплект поршневой на 72 или 80 кубов (диаметр поршня 47мм или 50мм соответственно). Можно конечно использовать и стандартную новую цпг на 50 кубов. В комплект входит: цилиндр, поршень, поршневые кольца, палец, стопорные кольца, а также прокладки под головку и цилиндр. Вы можете купить цпг на 72 куба по низкой цене в нашем интернет магазине.

Установку производим в обратной последовательности, предварительно смазав цилиндр, поршень и кольца небольшим количеством масла. Устанавливаем на поршень сперва тонкое кольцо в нижнюю канавку, затем маслосъёмное и снова тонкое кольцо (волнистое кольцо – маслосъёмное таким образом окажется между двумя тонкими в нижней канавке). Далее устанавливаем 2 компресионных кольца )которые потолще). Разрезы всех колец не должны находится друг над другом. После установки колец, ставим поршень на шатун коленвала, фиксируем его положение пальцем и стопорными кольцами. Берём соединительные втулки от старого цилиндра и вставляем в новый.

Одеваем на шпильки прокладку под цилиндр

Осторожно одеваем цилиндр на поршень с кольцами чтобы не повредить цилиндр. В паз для цепи проталкиваем цепь

Затем устанавливаем шину цепи головку цилиндра. Теперь мы можем надеть цепь на звёздочку распредвала (положение звёздочки при этом должно быть следующим: большое отверстие наверху, а два малых по бокам, параллельно краю головки цилиндра). Зафиксируем положение головки цилиндра с прокладкой прикрутив её. Затем ставим пластиковую крышку головки цилиндра, натяжитель цепи, карбюратор и глушитель. Установка на этом завершена!

Если вы давно не меняли масло – необходимо его поменять перед пуском с новой поршневой. Перед тем как давать полную нагрузку на двигатель скутера необходимо пройти обкатку, т.е. проехать 300-500 километров со скоростью не более 40-45 км в час.

Вместе с увеличением мощности скутера с установкой тюнинг-цпг увеличивается и нагрузка на вариатор с шестернями редуктора. Помните об этом и если есть возможность замените вариатор с шестернями редуктора на тюнинговванные (более усиленные.)

Почему ломаются детали мотора?

Поломки могут быть плановыми и аварийными. Плановый выход из строя зависит от производителя, материалов изготовления группы, интенсивности эксплуатации. Обычно рассчитывают ресурс пилы в моточасах. После отработки положенного количества моточасов следует сдать инструмент в ремонт для профилактики двигателя.

Причины неожиданных поломок поршневой:

эксплуатация при повышенных нагрузках, несопоставимых с мощностью инструмента;
отсутствие нормального ТО, что приводит к сухой работе мотора и повышенному износу;
применение некачественного топлива, которое не дает стабильной работы двигателя;
большой возраст пилы, несмотря на малую интенсивность эксплуатации.

Каждый запуск инструмента – определенный стресс для поршня и цилиндра. Поэтому от количества пусков также зависит ресурс устройства. Если вы заметили посторонние звуки от мотора, снижение мощности, увеличение расхода, пришло время отдавать оборудование на профилактический ремонт в сервисный центр.

Установка поршневых колец

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.

Обычный комплект поршневых колец выглядит примерно так

Или так

Аккуратно, идеально чистыми руками распаковываем комплект

В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь

Ставим в самую нижнею канавку поршня экспандер

В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера

Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.

Метки

Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет

По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием

Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.

У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.

В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.

На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.

Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).

Особенности выбора колец

Для того чтобы двигатель работал надежно после ремонта, важно правильно подойти к выбору колец. Не стоит приобретать самый дешевый набор

Такие кольца долго не прослужат, и придется снова проводить трудоемкий процесс замены.

Также важно осмотреть упаковку и сами детали. На упаковке должна быть вся информация о производителе, материале изготовления

На кольцах должна быть маркировка. Она обозначает верхнюю сторону. Внутрь упаковки производители обычно вкладывают инструкцию, где подробно рассказано, как правильно ставить на поршень кольца. На последних не должно быть дефектов, даже самых мелких.

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя. )

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

Замена поршневой (цпг) на 4т скутере

Нужна помощь в поиске запчастей?

Поможем и посоветуем!

+7-927-653-31-57

Постепенно приходит время и вашему двух-колёсному четырёхтактному другу необходимо менять поршневую. Тому может быть 2 причины: износ или установка более мощной поршневой. В данной статье мы расскажем как осуществить замену поршневой (цпг) на 4-тактном скутере с двигателем 139QMB.

Если у вас другая модель двигателя, например 152QMI или 157QMJ (150 кубовый скутер), то для замены цпг вам тоже подойдёт эта статья, поскольку тут нет принципиальных отличий. Для 2-ух тактных скутеров советуем почитать статью «Замена поршневой на 2-х тактном скутере»

Как ремонтируют блок цилиндра бензопилы?

Для восстановления мастер полностью разбирает мотор и осматривает его рабочие части. Производятся замеры, которые позволяют точно оценить состояние оборудования и понять, какие ремонтные процедуры нужно выполнить. При капитальном ремонте возможна расточка деталей, если они изготовлены из подходящих для этого материалов.

Также процесс восстановления включает другие этапы:

оценка эффективности хода поршня, замер создаваемой компрессии в рабочей камере;
проверка целостности оборудования, поиск наличия механических повреждений, царапин;
анализ состояния крепежных деталей поршня, устранение люфтов и прочих проблем;
проверка прочего оборудования, которое влияет на работу поршневой группы.

Чтобы восстановление цилиндра бензопилы прошло успешно, мастер проводит ряд проверок после сборки оборудования

Важно, чтобы мощность соответствовала заводским параметрам, а на холостых работах и под нагрузкой пила демонстрировала стабильные обороты. Только после таких проверок можно считать ремонт оборудования завершенным

Наша продукция

Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.

Маслосъемное кольцо после установки должно выглядеть примерно так:

Метки после установки должны быть направлены строго к ГБЦ.

На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:

Красными метками обозначены замки компрессионных колец Синими метками обозначены замки маслосъемных колец

Если зарядить движок того же 139QMB по-максимуму, то такой тюнинг до «повышения» обходился клиенту около 35 000 руб и это не считая работы.

Понятно, что не каждому такие суммы по карману. Да хоть и по карману, а смысл? Проще купить какой-нибудь хоть и старенький, но брендовый скутерок и гонять, чем заряжать «Китайца» и потом выкинуть его через сезон на помойку. Но это как по мне.

Как правильно поставить поршень на скутер?

В ходе эксплуатации скутера, возникают различные поломки

При этом совсем неважно кто производитель (Япония или Китай). Отличие в том, что один транспорт раньше выходит из строя, а другой с течением времени

Неполадки могут возникать с проводкой, двигателем, ходовой частью. Но, как правило, практически все сталкиваются с заменой ЦПГ. Это сокращение подразумевает термин «цилиндро-поршневая-группа» или как принято говорить в народе «поршневая». Забегая наперед необходимо сказать, что замена поршневой, поршня и колец в отдельности не такая сложная задача, как может показаться на первый взгляд. Стоит также знать, что процесс снятия и замены ЦПГ практически одинаковый на всех скутерах. Поэтому, в статье будет рассмотрены основные моменты. Забегая наперед напомним, что мощность ЦПГ может варьироваться. Рекомендуется устанавливать поршневую такой же мощности, аналогичной стандартной ЦПГ.

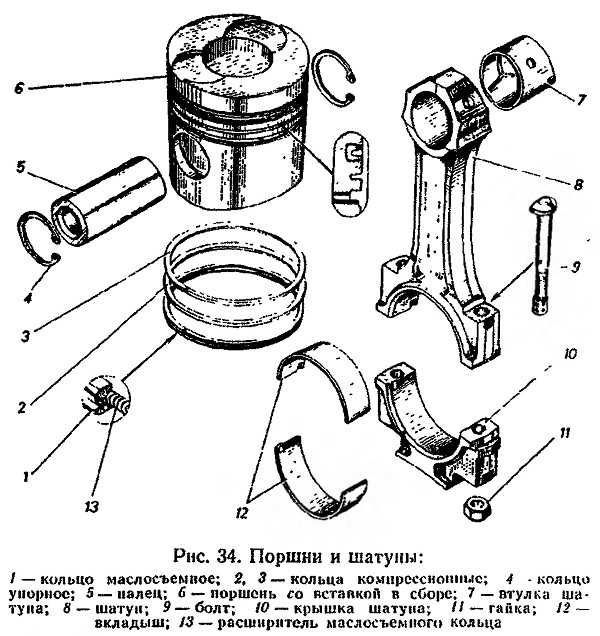

Последовательность операций по снятию поршней в сборе с шатунами:

Снять с двигателя головку цилиндров и масляный картер.
Провернуть коленчатый вал настолько, чтобы демонтируемый поршень оказался в нижней мертвой точке (н. м.т.).
Расшплинтовать и отвернуть гайки крепежных болтов подшипника нижней головки шатуна и снять крышку шатуна.
Протолкнуть шатун с поршнем и вынуть комплект этих деталей из цилиндра.Перед извлечением поршни в сборе с шатуном из цилиндра нужно проверить состояние верхней кромки зеркала цилиндров. При наличии здесь буртика (недоношенного участка зеркала цилиндра) его нужно удалить специальным режущим инструментом.
Пометить поршень порядковым номером цилиндра и проверить наличие заводской отметки порядкового номера цилиндра на шатуне и его крышке со стороны, обращенной к распределительному валу (см. обозначения А и 2 в круге на рисунке). Остальные поршни в сборе с шатунами вынимают из цилиндров аналогичным способом.

Установка поршневых колец

Обычный комплект поршневых колец выглядит примерно так

Аккуратно, идеально чистыми руками распаковываем комплект

Ставим в самую нижнею канавку поршня экспандер

В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Шаг 9

Пришло время затянуть винты с головкой. В начале мы можем сделать это пальцами, но, когда гайки достигают головы, начинается последняя трудность. Если у нас нет ощущения «стопа» в руках, хорошо бы использовать динамометрический ключ. На ключе установите крутящий момент, указанный в руководстве по обслуживанию двигателя – обычно он невелик и не превышает 20 Нм, а часто даже меньше 10 Нм – иногда стоит проверить инструкции по цилиндру цилиндра, поскольку некоторые производители рекомендуют разные значения силы натяжения головки. При затягивании головки действует принцип постепенного затягивания гаек с использованием «крестообразного» метода – его стоит сохранить, чтобы избежать натяжения, поломки головки, разрезания прокладки и других неприятностей.

Что понадобится для замены?

Для подобной процедуры стоит подготовить набор гаечных ключей, трещотку с торцевыми головками, динамометрический ключ, съемник для поршневых колец и сам набор колец.

Вам будет интересно:Шины Mishlene: история бренда, популярные модели

Инструмент для монтажа/демонтажа поршневых колец отличается простой конструкцией и доступной ценой. Без этого приспособления процесс замены может превратиться в практически невыполнимую задачу. Конечно, раньше автолюбители обходились парой отверток. Но лучше, чтобы подобный инструмент был, иначе без него можно повредить кольца либо поверхность поршня. Тем более что он есть всегда в наличии в автомагазинах.

Как напильниковать и устанавливать поршневые кольца

Возможно, самым важным этапом сборки двигателя является напильник и установка поршневых колец с правильным зазором. Мы проведем вас через процесс шаг за шагом в этой истории.

Поршневые кольца являются ключевой защитой от утечки давления из цилиндра в картер двигателя, в результате чего мощность в лошадиных силах остается на столе. Кольца также контролируют масло и передают тепло. Они являются ценными инструментами в работе любого двигателя, и поэтому производители двигателей уделяют пристальное внимание этому утомительному, но очень важному этапу сборки.

Правильный размер зазора для каждого кольца важен из-за высокой температуры. Когда двигатель прогревается, тепло из камеры сгорания заставляет кольца расширяться. Слишком узкий зазор может привести к заеданию (стыку) колец в канавке и, возможно, к поломке. Слишком большой зазор позволит давлению сгорания заполнить картер и снизить мощность. Различные настройки двигателя и различные виды топлива приводят к различным характеристикам теплового расширения поршня, колец и стенок цилиндра, поэтому рекомендуемый зазор в кольцах меняется в зависимости от применения. Производители учитывают все эти факторы при разработке рекомендаций по зазорам для производителей двигателей.

Правильная установка поршневых колец позволит вашему двигателю максимально увеличить мощность и увеличить срок службы. Читайте пошаговое руководство.

Еще одна причина зазора в кольце заключается просто в том, что кольцо необходимо немного разрезать, чтобы облегчить установку. Существуют специальные инструменты, такие как клещи для расширения колец, которые помогают сборщикам двигателей устанавливать кольца, удерживая кольцо и расширяя зазор ровно настолько, чтобы снять кольцо с верхней части поршня и поместить кольцо в соответствующую канавку.

Некоторые механики разработали методы ручной установки, при которых один конец кольца вводится в канавку, затем кольцо закручивается по спирали вокруг поршня и входит в его канавку.

Несмотря на то, что спиральный метод является жизнеспособным, современные тонкие кольца гораздо более подвержены изгибу и требуют особого ухода, чтобы предотвратить это. Плоскогубцы для расширения колец работают очень хорошо, но будьте осторожны, чтобы не расширить кольца слишком сильно. Также очень важно, чтобы кольца были установлены правильной стороной вверх, особенно кольца с внутренней фаской. Большинство верхних компрессионных колец имеют точку на поверхности, которая указывает сторону, которая должна быть обращена вверх при установке. Кольцо, установленное вверх ногами, приведет к перерасходу масла.

Наконец, после того, как все кольца установлены, поверните их, чтобы убедиться, что они свободно перемещаются в канавках. Затем сориентируйте зазоры колец в соответствии с инструкциями для улучшения уплотнения колец. Обычно это означает, что зазоры для первого и второго колец расположены друг напротив друга и перпендикулярно отверстию штифта. Зазоры для трех маслосъемных колец равномерно распределяются вокруг поршня.

Ниже приводится пошаговое руководство по установке, любезно предоставленное CNC Motorsports в Брукингсе, Южная Дакота. Производитель двигателей Джон Химли устанавливал поршни Diamond в малоблочный Chevy с турбонаддувом, который будет работать на метаноле, поэтому зазор был установлен соответствующим образом.

Поршни также были спроектированы с малой высотой сжатия, из-за чего отверстие поршневого пальца попало в канавку маслосъемного кольца. Затем была необходима опорная рейка, чтобы обеспечить твердую поверхность, на которую маслосъемное кольцо может опираться, не опасаясь прогибаться в отверстии штифта. Как вы увидите на фотографиях, эта опорная рейка должна быть установлена правильно для оптимальной работы.

После извлечения колец из упаковки протрите их тряпкой и растворителем. Затем отделите и разложите кольца — компрессионное, второе и маслосъемное — для каждого цилиндра. Некоторые производители двигателей просто выкладывают их на стол, в то время как у других есть специальные заполнители. Поместите кольцо в соответствующую канавку, чтобы проверить радиальный задний зазор, убедившись, что ни одна часть внутреннего диаметра кольца не выступает за площадку кольца. Используйте щуп для точного измерения зазора. Ознакомьтесь с рекомендациями производителя по кольцевому зазору. Как вы можете видеть на этой диаграмме, форсированные нитродвигатели требуют гораздо большего зазора, чем обычные двигатели. Чтобы определить начальный зазор, поместите кольцо внутри цилиндра ближе к верхней части отверстия. Для некоторых колец концы могут перекрываться для этого начального теста, и вам придется стачивать ровно настолько, чтобы они оказались внутри отверстия. Перед проверкой зазора кольцо должно быть прямоугольным внутри отверстия относительно верхней части деки. Некоторые производители двигателей используют старый поршень с плоской вершиной правильного диаметра, чтобы протолкнуть кольцо примерно на дюйм внутрь цилиндра. Существуют также специальные инструменты, которые помогут правильно выровнять кольцо. Используйте качественный щуп для определения зазора; еще раз сверив это измерение с рекомендациями производителя. Для заточки концов колец до нужного зазора следует использовать специальный инструмент для заточки колец — с ручным или механическим приводом. Это ручной инструмент, который был преобразован в электродвигатель с помощью пневматической дрели. Вот пример инструмента ручной подачи. Обязательно «подкрадывайтесь» к нужному зазору. Не снимайте слишком много материала сразу, а также старайтесь снимать одинаковое количество материала с каждой стороны. Перед установкой кольца в отверстие для проверки слегка подпилите любые заусенцы или шероховатые края. Дважды проверьте правильность зазора колец и параллельность кромок колец друг другу. После того, как поршни закреплены на соответствующих шатунах, можно устанавливать кольца. На многих гоночных поршнях отверстие поршневого пальца входит в канавку маслосъемного кольца, поэтому сначала необходимо установить опорную рейку. На опорной рейке имеется углубление, которое необходимо найти и установить в отверстие под штифт, чтобы предотвратить вращение рейки. Теперь устанавливается расширитель маслосъемного кольца, также называемый маслоотделительным кольцом, а затем верхнее и нижнее маслосъемные кольца. Эти кольца не нуждаются в монтажном инструменте и довольно легко накручиваются на головку поршня. Среднее кольцо установлено. Суть в том, чтобы начать кольцо с одного края и аккуратно закрутить кольцо вокруг поршня в соответствующую канавку. Верхнее кольцо установлено. Убедитесь, что зазоры всех колец расположены на расстоянии 90 градусов друг от друга. Обязательно используйте качественный компрессор для колец, чтобы предотвратить повреждение колец при установке поршня в отверстие цилиндра.

Поршневые кольца — Узнайте, как установить поршневые кольца для максимальной мощности

| Практическое руководство — Двигатель и трансмиссия

Несколько бесценных советов от мастеров, которые делают это лучше всех

Сборка гоночного двигателя требует стольких деталей, что трудно охватить весь процесс и ожидать, что вы полностью его поймете. Вместо этого мы собираемся сосредоточиться на одном очень конкретном этапе сборки двигателя, установке поршневых колец, так что я могу быть полностью подробным, и вы поймете.

Установка поршневых колец является критическим шагом , который действительно требует как искусства, так и науки, чтобы в конечном итоге получить комбинацию, которая герметизирует давление сгорания над поршнем, очищает масло от цилиндров, чтобы оно не загрязняло процесс сгорания. , и передает тепло от поршня к стенке цилиндра.

Помимо подгонки, мы используем разные кольца для разных целей, используем некоторые покрытия и пробуем все, что даст больше мощности задним колесам. Но основы для получения оптимального торцевого зазора кольца, подгонки масляных направляющих/расширителя и считывающих колец, когда они выходят из двигателя, помогут вам в игре с лошадиными силами.

Установка поршневых колец очень важна и поэтому требует этого обсуждения.

Шаг 1: Установка поршневых колец звучит так, как будто это должен быть процесс «коробка-поршень», но это еще не все. Узнайте , что нужно для установки колец для минимальной утечки из цилиндра и максимальной долговечности.

Этап 2 : Поршневые кольца поставляются в виде комплекта, завернутого в пластик и упакованного в коробки. Независимо от того, какие кольца вы покупаете — с молибденовым наполнением, хромированные, стальные и т. д. — осмотрите их на наличие сколов, трещин, ржавчины или любых других включений, которые могут вызвать отказ или утечку давления сгорания после установки. Если кольцо каким-либо образом повреждено, я не буду его использовать.

Шаг 3: Я люблю протирать кольца растворителем для лака, осматривая их. Затем я шлифую все края колец наждачной бумагой с зернистостью 400, чтобы сгладить все шероховатости. Используйте очень легкое давление и сделайте только один или два прохода по краю. Затем Red Scotch-Brite используется для удаления чрезмерного покрытия или пленки производителя с внешнего края кольца.

Этап 4: Следующим этапом является установка кольца в соответствующее отверстие с помощью инструмента для выверки поршневых колец. Часто поршневые кольца не помещаются в отверстии из коробки, потому что они слишком большого размера. Если это так, не прилагайте силу и не скручивайте кольцо, просто спилите немного материала с торцевого зазора и начните медленный процесс получения кольца нужного размера.

Шаг 5: Многие компании, такие как Powerhouse и ABS, предлагают инструменты для выпрямления поршневых колец. У меня были инструменты для выпрямления, сделанные специально для поршней в наших двигателях. Они располагают кольцо там, где оно будет находиться вокруг ВМТ хода. Так как горение происходит в этой области. Мне нравится устанавливать конечный зазор в этой точке. Кроме того, из-за искривления цилиндра при закручивании головки и избыточного тепла, выделяемого при сгорании, в этой области необходимо установить надлежащий размер торцевого зазора.

Этап 6: Правильная установка поршневых колец в блок — сложный процесс, требующий последовательного измерения всех цилиндров. Это измеренный разрыв, но нужно определенное чувство, чтобы правильно его понять. Я использую щуп MAC FG013 с тремя размерами (в данном случае 0,020, 0,021 и 0,022 дюйма) и с квадратным кольцом в отверстии. Я пытаюсь вставить соответствующий щуп в зазор, начиная с внутренней стороны кольца. Если он не подходит, я уменьшаю размер до тех пор, пока не подойдет один. Я считаю размер зазора истинным, когда соответствующий щуп слегка вовлекается в зазор и выходит из него, и когда зазор достаточно тугой, что, как только датчик окажется в зазоре, натяжение едва удержит весь щуп на месте.

Шаг 7: Если вы не знаете, вырезание кольцевого зазора должно производиться очень небольшими порциями. Это процесс, который требует времени, потому что вам нужно подобрать идеальный размер. Не торопитесь, чтобы избежать слишком большого концевого зазора. Если вам нужно удалить 0,020 дюйма, возьмите 0,010 дюйма с каждой стороны кольцевого зазора, чтобы предотвратить плохое сопряжение двух концов кольца.

Шаг 8: Перед тем, как я попытаюсь разрезать кольцо для правильного зазора, я всегда отрезаю пару тысячных с каждого конца кольца и проверяю, как концы соединяются. Я сжимаю концы вместе, чтобы кольцо было в цилиндре, глядя на свет. Если кольца не стыкуются идеально ровно на конце, я регулирую точку крепления кольцевого файла и снова повторяю процесс, пока два конца не стыкуются идеально. Таким образом, все остальные кольца для этого двигателя будут иметь хорошие торцевые зазоры. Это сделано для того, чтобы свести к минимуму утечку давления сгорания и прохождение масла через эту область.

Шаг 9: На этой фотографии едва видна полоска света в форме пирога, проходящая через внутренний край торцевого зазора кольца. Вот почему важно с самого начала отрегулировать кольцевой файл для прямоугольности торцевого зазора.

Шаг 10: После всех итераций проверки верхнего и второго кольца в отверстии, их шлифовки и повторной проверки их размера (измерьте и держите кольца в порядке для каждого конкретного отверстия), следующим шагом является определение размера масляные рейки и натяжители. Это действительно чувственная установка. Я начинаю с натяжителя, устанавливая его прямо в отверстие и медленно перетаскивая вниз и вверх по стволу. Мне нравится достаточное натяжение, чтобы ощущалась шероховатость отверстия, но не настолько сильное, чтобы натяжитель цеплялся за поверхность.

Шаг 11: Чтобы отрегулировать размер расширителя, я слегка, я имею в виду слегка, отгибаю концевые выступы с каждой стороны расширителя. Язычки должны соединиться после того, как вы их согните, поэтому не сгибайте один пучок и не касайтесь другого.

Шаг 12: После того, как размеры колец подобраны по размерам отверстий, я проверяю их все в поршнях. Прежде чем это произойдет, я использую наждачную бумагу с зернистостью 400 и щуп меньшего размера, чтобы слегка отшлифовать поверхность верхнего кольца, чтобы удалить любые заусенцы, возникшие во время сверления газовых портов. Я не пытаюсь удалить материал, просто чтобы кольцо не болталось на заусенце.

Этап 13: Установка верхнего и второго колец на поршень должна выполняться с осторожностью. Мне нравится равномерно распределять кольцо обеими руками (как показано на рисунке). Мой опыт показал, что если вы крутите кольцо на поршне и снимаете его, это приводит к заданному скручиванию кольца, что может помешать его правильной посадке в кольцевой зоне во время работы двигателя.

Шаг 14: Затем я проверяю вертикальный зазор по отношению к кольцу и кольцу. Это будет отличаться для разных двигателей. Для нашей ситуации мне нужен вертикальный зазор от 0,0005 до 0,0008 дюйма на двигателе с ограничительной пластиной и вертикальный зазор от 0,0008 до 0,0012 дюйма на наших открытых двигателях. Для их определения я использую щупы 0,001 (ENCO PN 615-5001) и 0,0005 (ENCO PN 615-5000) дюймовые щупы. Не держите эти датчики в руке долго; они очень легко изменят толщину из-за температуры.

Руководство по установке колец 4032 Поршни

Toggle Nav

Поиск

ПЕРЕД БАЛАНСИРОВКОЙ , установкой штифтов, стержней или замков проверьте номер детали и описание на этикетке коробки, чтобы убедиться, что вы используете правильные компоненты. Поршни полки, которые были изменены, поцарапаны или повреждены, возврату не подлежат. Заказные поршни подлежат возврату только в случае производственного брака.

Зазор между поршнем и стенкой цилиндра

Диаметр поршня следует измерять в контрольной точке, которая в большинстве случаев находится на высоте 0,500 дюйма от низа юбки. (См. рис. 1). Указанные размеры измерены при температуре 68 градусов по Фаренгейту Примечание: алюминий расширяется и сжимается при изменении температуры.0140
Ваши поршни изготовлены из алюминиевого сплава с высоким содержанием кремния 4032.
Зазор встроен в поршень на основе готового отверстия для нормальных условий эксплуатации. (см. табл. 1).
Указанные ниже зазоры являются минимальными. Для некоторых применений, таких как двигатели с наддувом, турбонаддувом, закисью азота и длительные испытания, может потребоваться добавление 0,001–0,003 дюйма к минимальным зазорам в таблице 1. Морские установки для забора холодной воды могут потребовать дополнительного зазора 0,002–0,004 дюйма.

Таблица 1	Диапазон диаметров	Мин. Зазор
Компактный спортивный	от 2,500 до 3,625 дюйма	от 0,0020 до 0,0025 дюйма
Компактный спортивный	от 3,626 до 3,999 дюйма	от 0,0025 до 0,0030″
Приложения SB	от 4 000 до 4 200 дюймов	от 0,0020 до 0,0025 дюйма
Приложения BB	от 4 200 до 4 600 дюймов	от 0,0030 до 0,0035 дюйма

Зазор между поршнем и клапаном

Зазор между поршнем и клапаном определяется подъемом кулачка, расстоянием между кулачками, длительностью, кромкой клапана, конструкцией головки и послепродажным фрезерованием головки блока цилиндров. Минимальный рекомендуемый зазор для впускного и выпускного клапанов должен составлять 0,100 дюйма в глубину и 0,050 дюйма в радиальном направлении. Проверьте с помощью пластилина или следуйте рекомендациям производителей кулачков по проверке зазора, убедившись, что кулачок установлен точно так, как он будет во время работы.

Подготовка цилиндра/гильзы/блока

Мы настоятельно рекомендуем срезать фаски или слегка разгрузить нижние кромки ваших цилиндров/гильз/блоков. Наличие острой кромки приведет к чрезмерному износу юбки поршня. Это очень важно для ходовых двигателей, когда юбка поршня проходит за дно цилиндра.

Зазор между поршнем/куполом и свечой зажигания

Из-за большого выбора головок цилиндров, доступных на вторичном рынке, и большого разнообразия камер сгорания всегда следует проверять зазор между поршнем/куполом и головкой и свечой зажигания, чтобы обеспечить надлежащий зазор (см. рис.2). Минимальный зазор для стального стержня = 0,040 дюйма, алюминия = 0,060 дюйма. Проверьте с помощью пластилина поршень, установленный на штоке в ВМТ, покачайте поршень, чтобы получить минимальный зазор.

Противовес кривошипа относительно зазора поршня

Всегда проверяйте противовес относительно зазора поршня ar НМТ. Рекомендуемый минимум 0,060 дюйма.

Зазор между шатуном и поршнем стороны и 0,050 дюйма мин. от вершины штока до поршня. Установив поршень на шток, покачивайте поршень из стороны в сторону и вращайте вперед и назад, чтобы обеспечить надлежащий зазор. (рис. 3)

Замки Spiro

Для установки замков Spiro возьмитесь за каждый конец замка и раздвиньте (примерно 3/8” – 7/16”). Замок будет напоминать маленькую спираль (рис. 4). затем закрутите их по спирали, как если бы вы ввинчивали их в канавку (рис. 5). Когда замки установлены правильно, только половина замка будет видна над канавкой. Для большинства поршней SRP, требующих спиральных замков, потребуется 4 замка на поршень, по 2 на каждом конце штифта. ПРЕДУПРЕЖДЕНИЕ: Важно, чтобы на каждый поршень было установлено правильное количество замков, иначе может произойти серьезное повреждение двигателя. ВНИМАНИЕ: Не растягивайте спиро-замки слишком сильно и не используйте спиро-замки повторно!

Проволочные замки

Установите конец одного замка под углом 90 градусов к канавке отмычки. Используйте жесткую отвертку с маленьким лезвием и вставьте наконечник в канавку для отмычки, в то время как вы вставляете замок в канавку, не перегибая и не деформируя замок. После того, как первый замок будет на месте, закрепите его, сильно ударив по поршню латунным штифтом. Теперь установите шатун и второй замок. Установите второй замок таким же образом, как и первый. В качестве меры предосторожности мы рекомендуем ударить латунным пробойником по каждой стороне поршневого штифта еще раз. Выполняйте эти действия на тканевой салфетке или мягкой резиновой прокладке, чтобы не повредить поршень.

Очистка

Тщательно очистите поршни и стенки цилиндра растворителем для чистки автомобильных деталей или горячей водой с мылом перед установкой. Компания JE рекомендует нанести тонкий слой монтажного масла (Marvel Mystery Oil или аналогичного) на юбку поршня, кольца и стенки цилиндра при первоначальной установке и запуске. МЫ НЕ РЕКОМЕНДУЕМ ИСПОЛЬЗОВАТЬ СИНТЕТИЧЕСКОЕ МАСЛО ИЛИ ЛЮБЫЕ ПОСЛЕПРОДАЖНЫЕ ПРИСАДКИ К МАСЛАМ, пока кольца не сядут должным образом. Обязательно тщательно смажьте поршневые пальцы и отверстия для поршневых пальцев сборочным маслом, чтобы предотвратить истирание при первом запуске. Также очень хорошей идеей будет перепроверить отверстия для принудительной масленки поршневого пальца на наличие посторонних предметов или мусора перед установкой колец. Во время пробной сборки или макета убедитесь, что купол и карманы клапанов на поршнях соответствуют диаметру камеры сгорания и клапанов ваших головок цилиндров. Как правило, выпускные карманы четырехклапанных поршней располагаются над логотипом JE на нижней стороне поршня. Многие конструкции поршней JE/SRP имеют специальные смещенные купола и/или особое «левое» или «правое» расположение кармана клапана. Изготовитель двигателя несет ответственность за обеспечение того, чтобы несимметричные (с левым или правым расположением поршней) поршни клапанных карманов были установлены в правильном месте цилиндра.

Инструкции по установке колец

ВАЖНАЯ ИНФОРМАЦИЯ: ПЕРЕД ЗАПОЛНЕНИЕМ КОЛЬЦ – Проверьте каждое отдельное кольцо в соответствующей канавке поршневого кольца, чтобы убедиться в надлежащей глубине кольцевой канавки (радиальном заднем зазоре) и боковом зазоре (толщине) (рис. 6). Надлежащая обработка цилиндра (хонингование), торцевой зазор кольца и смазка имеют решающее значение для достижения оптимального уплотнения кольца.

Торцевая крышка

Торцевой зазор представляет собой зазор между двумя концами поршневого кольца при его установке в цилиндр (рис. 7). Большинство производителей высокопроизводительных и гоночных двигателей покупают поршневые кольца немного увеличенного размера, чтобы подогнать их под очень точные торцевые зазоры. Испытания показали заметное увеличение мощности и уменьшение прорыва газов в результате правильной настройки зазора торца кольца в соответствии с условиями эксплуатации. Такие факторы, как наддув, турбонаддув, закись азота, гонки на выносливость и различные виды топлива, определяют правильный зазор в конце кольца. Надлежащий зазор в конце кольца может более чем удваиваться от одного двигателя к другому в зависимости от вышеуказанных факторов.

Точная обработка отверстий цилиндров имеет решающее значение и является причиной того, что кольца должны быть установлены на цилиндр, в котором они должны быть установлены. Разница в диаметре от одного цилиндра к другому изменяет концевой зазор колец в этом цилиндре на коэффициент пи (3,1416). Например, цилиндр на 0,001 дюйма больше в диаметре увеличит кольцевой зазор на 0,001 x 3,1416 = 0,003 дюйма, округляя. Зазор в конце второго кольца всегда должен быть больше, чем зазор в конце верхнего кольца.

Наборы колец, содержащие направляющую с выступом

При установке в горизонтально расположенном двигателе зазоры масляной рампы должны быть установлены, как показано ниже (рис. 9). Планка с выступом должна быть установлена под расширителем маслосъемного кольца так, чтобы выступ был обращен к нижней части кольцевой канавки и заходил в раздельные задние отверстия для слива масла (рис. 8). Соблюдайте осторожность, чтобы не установить выступ направляющей в смазочное отверстие поршневого штифта.

Установка опорной рейки маслосъемного кольца

Установите опорную рейку маслосъемного кольца на дно канавки маслосъемного кольца стопорным фиксатором, предотвращающим вращение, направленным вниз.
Поворачивайте опорную рейку маслосъемного кольца до тех пор, пока блокирующий фиксатор, препятствующий вращению, не окажется между отверстием на пересечении кольцевой канавки и отверстия для поршневого пальца. (рис. 10)
Установите маслосъемное кольцо в сборе, как обычно.

ЭТИ РУКОВОДСТВА МОГУТ ПОМОЧЬ В ПРОЦЕССЕ УСТАНОВКИ, ЧТОБЫ ОБЕСПЕЧИТЬ ПРАВИЛЬНУЮ РАБОТУ И МАКСИМАЛЬНУЮ ПРОИЗВОДИТЕЛЬНОСТЬ, НО НЕ ЯВЛЯЮТСЯ ПОЛНЫМИ ИНСТРУКЦИЯМИ ПО УСТАНОВКЕ.

Установка поршневых колец для мотоциклов и квадроциклов

Toggle Nav

Поиск

Имея многолетний опыт работы с поршнями, компания JE знает, что работа колец так же важна, как и качество поршня. Следуйте нашему полному пошаговому руководству по установке колец на поршень (поршни) вашего мотоцикла или квадроцикла.

Правильная установка поршневых колец является важным аспектом ремонта любого четырехтактного двигателя. Эта задача многим кажется простой. Однако есть важные аспекты установки колец, которые нельзя упускать из виду. Неправильная установка поршневых колец может привести к сокращению срока службы двигателя, снижению мощности и повышенному расходу масла. В этой статье мы шаг за шагом рассмотрим процесс установки кольца, чтобы в следующий раз, когда вы будете восстанавливать свой двигатель, вы точно знали, что делать и на что обращать внимание.

Во-первых, никогда не пытайтесь устанавливать кольцо без соответствующей справочной документации. В JE Pistons подробные инструкции прилагаются к большинству новых комплектов поршней. Это гарантирует, что изготовитель двигателя будет располагать необходимой информацией для успешного выполнения работы. Заводское руководство по обслуживанию машины также должно быть под рукой на протяжении всей сборки, чтобы можно было ссылаться на такие вещи, как характеристики крутящего момента, пределы обслуживания и процедуры.

Важно прочитать и понять все инструкции по сборке и установке, прилагаемые к вашим поршням.
Эти инструкции приведены только в ознакомительных целях и не действительны для всех поршней JE.

Обзор процесса

Прежде чем углубляться в детали установки, будет полезно кратко описать процесс, чтобы понять, что будет дальше. Ниже показано краткое описание основных шагов, которые вам предстоит пройти.

Измерить торцевой зазор кольца
Очистить все кольца
Отметить поршень, где торцевые зазоры должны совпадать
Установить маслосъемные кольца
Установите второе компрессионное кольцо
Установите первичное компрессионное кольцо
Проверьте зазор канавки

Не знаете, какой комплект поршневых колец вам нужно заказать? Ознакомьтесь с нашим руководством здесь.

В дополнение к пониманию шагов, которые вы будете выполнять, расположение всех необходимых компонентов помогает оставаться организованным и подготовленным.

Пришло время для нового поршневого комплекта? Найдите здесь!

Пошаговый процесс

Измерение зазора торца кольца

Перед установкой колец на поршень необходимо проверить зазоры торцов колец и проверить их соответствие спецификациям, указанным в инструкциях по установке или заводском руководстве по обслуживанию, в зависимости от того, что применимо. Если используется более одного компрессионного кольца, подтвердите любые конструктивные различия между ними, обратившись к инструкциям по установке. Фаски на внутренней кромке кольца или различные маркировки на концах кольца являются общими идентификаторами, используемыми для обозначения различий в кольцах. Требуются разъяснения по всем маркировкам, используемым на кольцах и поршнях JE? Кликните сюда.

Чтобы проверить зазор торца кольца, просто установите соответствующее кольцо в отверстие цилиндра и расположите его ближе к верхней части отверстия. Используйте конец стержня штангенциркуля, чтобы убедиться, что кольцо перпендикулярно отверстию. Затем используйте щупы для измерения торцевого зазора кольца. Осторожно вставляйте щупы различной толщины между концами колец, пока щуп не начнет скользить между концами колец. Обратите внимание на толщину шаблона и сравните ее с указанными характеристиками торцевого зазора. Этот процесс можно повторить для любых используемых дополнительных компрессионных колец.

Большинство мотоциклетных колец JE имеют предварительно зазоры, но рекомендуется всегда проверять зазоры всех компрессионных колец перед их установкой на поршень.

В компании JE Pistons зазоры торцевых колец настраиваются на заводе так, чтобы они соответствовали спецификации при установке в исправных цилиндрах, используемых в обычных условиях. Торцевой зазор первого компрессионного кольца всегда должен быть меньше, чем у второго компрессионного кольца. Если характеристики торцевого зазора выходят за пределы диапазона, сначала дважды проверьте свои измерения и убедитесь, что диаметр цилиндра соответствует правильному. Предполагая, что с размерами или диаметром цилиндра проблем не обнаружено, а измеренный торцевой зазор слишком мал, кольца можно аккуратно подпилить. Для этого используйте небольшой напильник и надпилите один конец кольца. Обязательно сохраняйте параллельность другому концу кольца при удалении материала. Удаляйте небольшое количество материала и периодически проверяйте торцевой зазор, чтобы не удалить слишком много материала.

Если необходимо отрегулировать зазор в конце кольца, равномерно подпилите один конец кольца только небольшими шагами и продолжайте проверять, пока не будет достигнуто желаемое значение.

Очистка

Все поршневые кольца должны быть очищены перед установкой на поршень. Перед очисткой убедитесь, что на концах кольца нет заусенцев. Любые имеющиеся заусенцы можно аккуратно зачистить, аккуратно надломив край небольшим напильником. Затем используйте предпочитаемый вами очиститель для деталей, чтобы протереть кольца и поршень.

Убедитесь, что кольца чистые и на них нет мусора или заусенцев.

Пометьте поршень

Прочтите инструкции, прилагаемые к комплекту поршня, и отметьте указанные положения зазоров концов колец. С помощью маркера отметьте край днища поршня с предполагаемыми конечными положениями маслосъемного и компрессионного колец. Это поможет избежать ошибок ориентации при установке кольца.

Следуйте инструкциям по ориентации торцевого зазора кольца для конкретного поршня (поршней) и отметьте поршень, чтобы знать, где должен заканчиваться каждый концевой зазор.

Установка маслосъемного кольца

Современные маслосъемные кольца обычно состоят из трех частей и состоят из двух боковых направляющих и расширительного кольца. Масляные кольца, состоящие из трех частей, могут быть затруднительны в установке, если конструкция кольца и методика непонятны. Расширительное кольцо имеет вафельную форму и имеет ступенчатые края сверху и снизу кольца. Боковые направляющие — это два небольших тонких кольца, которые дополняют расширитель. При правильной установке боковые направляющие располагаются сверху и снизу расширительного кольца напротив его ступенчатых краев. По этой причине расширительное кольцо должно быть установлено в первую очередь.

Еще одной особенностью расширительного кольца, на которую стоит обратить внимание, являются его концы. Из-за формы расширителя, напоминающей гармошку, концы колец могут перекрываться в кольцевой канавке. Для правильной установки крайне важно, чтобы концы расширителя соприкасались и не перекрывались.

Концы расширительного кольца должны соприкасаться, но не перекрываться.

Для установки расширительного кольца слегка смажьте его моторным маслом. Расширительное кольцо является ненаправленным, поэтому его можно устанавливать в любой ориентации. Осторожно вставьте кольцо через канавку компрессионного кольца в канавку маслосъемного кольца. При необходимости отрегулируйте расширительное кольцо, чтобы концы кольца располагались правильно. Убедитесь, что концы кольца соприкасаются и не перекрываются.

Начните с установки расширительного кольца, слегка смазав его маслом.

Боковые поручни также ненаправленные. Слегка смажьте боковые направляющие, затем установите их на поршень. Убедитесь, что боковые направляющие правильно прилегают к ступенчатой кромке расширительного кольца и что их концевые зазоры расположены правильно. После установки боковых направляющих дважды проверьте положение торцевых зазоров всех трех колец, составляющих узел маслосъемного кольца. Убедитесь, что концы расширительного кольца не перекрываются, и убедитесь, что узел свободно перемещается в канавке маслосъемного кольца.

Смажьте маслом и установите направляющие маслорасширителя ниже и выше расширителя. Убедитесь, что они лежат ровно, а торцевые зазоры совмещены с соответствующими отметками.

Установка компрессионного кольца

Если в поршне используются два компрессионных кольца, второе компрессионное кольцо должно быть установлено первым. Обратитесь к инструкциям по установке, чтобы определить правильную ориентацию кольца перед установкой. Как правило, точки или буквы отмечаются рядом с концом кольца, обозначающим верхнюю часть кольца. Элементы внутренней кромки, такие как фаски, также могут использоваться для идентификации кольца и его правильной ориентации. Слегка смажьте кольцо маслом, а затем осторожно установите его над поршнем в соответствующую канавку. Отрегулируйте положение торцевого зазора кольца так, чтобы оно совпадало с отметкой, которую вы сделали для него на днище поршня. Повторите этот процесс для всех оставшихся компрессионных колец.

Аналогичным образом установите компрессионное кольцо (кольца), слегка нанеся масло и аккуратно обработав кольцо вокруг головки поршня. Будьте осторожны, чтобы не скрутить и не согнуть кольцо, так как это может повлиять на его способность к надлежащей герметизации.

Подтверждение зазора канавки

После установки компрессионных колец необходимо проверить зазор между кольцом и канавкой. Для этого вставьте щуп между кольцом и канавкой. Зазор можно определить, найдя щуп, который слегка скользит между кольцом и канавкой. Обратите внимание на зазор канавки и сравните его со спецификацией, приведенной в инструкциях по установке или заводском руководстве по обслуживанию.

Одним из последних измерений, которые необходимо выполнить после установки колец, является зазор компрессионного кольца по отношению к канавке. Используйте для этого щуп и найдите размер, который имеет небольшое сопротивление. Сравните эту спецификацию с тем, что указано в ваших инструкциях или руководстве пользователя.

На этом установка кольца на поршень завершена, и можно предпринять последующие шаги для завершения сборки двигателя. Хотя установка поршневых колец на поршень является важным этапом в процессе сборки, ее может выполнить любой, если будут предприняты соответствующие шаги. Процесс просто требует проведения правильных измерений, обеспечения чистоты и использования методов установки.

Ищете качественный и производительный кованый поршень для вашего велосипеда или квадроцикла? Нажмите здесь, чтобы увидеть, что доступно для вашего приложения.

Установка поршневых колец | K MOTORSHOP

Эта статья основана на сервисной информации Kolbenschmidt 50003717

СВЯЗАННЫЕ ИНСТРУМЕНТЫ И УСТАНОВКИ:

Колбеншмидт №	Имя
50009824	Щуп
120000316001	Клещи для поршневых колец
50009829	Клещи для поршневых колец для грузовых автомобилей
120000416353	Па. Накладка на поршневое кольцо автомобиля, 3″» ta
120000416490	Ут. автомобиль Натяжная лента поршневого кольца, 4″ та
120000116900	Набор инструментов для обслуживания поршневых колец
HP0009	ET Engineteam Pas. Накладка на поршневое кольцо автомобиля, 3″» ta
HP0013	ET Engineteam Щипцы для поршневых колец
HP0014	ET Engineteam Набор инструментов для обслуживания поршневых колец

Подготовка

Очистка поршней

Сначала тщательно очистите поршни и удалите все следы масляного нагара из кольцевых канавок. Удалите нагар из отверстий для возврата масла с помощью спирального сверла и разводного ключа; очистите канавки, не повреждая стороны канавки. Замените треснувшие, разрушенные и изношенные поршни.

Очистка цилиндров

Удалите нагар из верхней части отверстия цилиндра, на котором нет следов износа.

Осмотр

Осмотр канавок поршневых колец

Если между новым компрессионным кольцом с параллельными сторонами и соответствующей стороной канавки измерено расстояние 0,12 мм или более, поршень чрезмерно изношен и подлежит замене.

Измерение канавок поршневых колец щупом. Колбеншмидт, статья №. 50009824

Зазор канавки	Удобство использования поршней
0,05–0,10 мм	Поршни можно использовать без опасений
0,11–0,12 мм	Требуется повышенная осторожность
> 0,12 мм	Необходимо использовать новый поршень!

Проверка износа цилиндра

Если износ цилиндра превышает 0,1 мм в бензиновых двигателях и 0,15 мм в дизельных двигателях, цилиндр необходимо заменить (износ обратного отверстия верхнего кольца).

1 Износ реверсивного отверстия верхнего кольца

Проверка компонентов комплекта поршневых колец

При замене поршневых колец всегда рекомендуется заменять полный комплект. Проверьте высоту кольца штангенциркулем. При этом рекомендуется сравнение с данными нашего каталога.

Диаметр можно проверить с помощью мерного кольца или переработанного цилиндра; зазор в суставе на основе субъективной оценки или с помощью щупа. При проверке диаметра колец в изношенных цилиндрах/гильзах цилиндров следует учитывать, что зазор в шарнире может принимать большие значения.

Установка

Установка поршневых колец

Вставьте поршневые кольца в соответствующие канавки для поршневых колец с помощью подходящего инструмента. Следует избегать чрезмерного расширения поршневых колец при монтаже, так как это приводит к остаточной деформации и влияет на рабочие характеристики поршневых колец. Маркировка «ТОР» должна быть направлена на днище поршня, чтобы соскабливающее действие было направлено на конец юбки. В случае неточной установки поршневых колец работа узла комплекта колец уже не является безупречной. В тяжелых случаях неправильная установка поршневых колец приведет к попаданию масла из картера в камеру сгорания.

Клещи для поршневых колец Kolbenschmidt no. 120000316001 для ø 50 – 110 мм Kolbenschmidt no. 50009829 для ø 110 – 160 мм

Монтаж маслосъемных колец

Для трехкомпонентных маслосъемных колец имеются версии, в которых пружинные элементы на обоих концах шарнира отмечены цветными точками. Обе цветные точки должны быть видны на опорной пружине после установки колец. Это гарантирует, что два конца пружины не соприкасаются и не перекрываются.

Рекомендации по установке:

При монтаже колец спирального расширителя концы стыков спирального расширителя всегда должны располагаться точно напротив соединения кольца. У спиральных расширителей с корпусом из телона корпус опирается на кольцевое соединение.

Проверка работоспособности

После установки поршневых колец необходимо убедиться, что они могут двигаться свободно. Поверните шарнирные концы поршневых колец на поршне на 120°.

Примечание: В двухтактных двигателях поршневые кольца часто фиксируются от прокручивания штифтом. Их нельзя скручивать, так как это может привести к тому, что стопорный штифт сместится под выступающее наружу поршневое кольцо в области окна цилиндра и сломается на противоположной кромке окна.

Установка поршня

Обильно смажьте поршневые кольца и поршни и установите с помощью закрывающего зажима для поршневых колец или конической монтажной втулки, чтобы предотвратить повреждение поршневых колец.
Внимание: Хромированные поршневые кольца нельзя встраивать в хромированные гильзы цилиндров.

Набор предметов

50009824 — Инструменты KOLBENSCHMIDT

Общая информация

Код:	50009824
Марка:	KOLBENSCHMIDT
Название:	Инструменты
Вес:	0,06 кг

Критерии

Общая информация:	Щуп
Общая информация:	Щуп подходит для измерения зазора клапана. ce, кольцевой зазор на поршневых кольцах и для многих других Приложения. Диапазон измерения от 0,05 до 1,00 мм. 13 лезвий я n никелированный корпус.

Нетто цена: ~~2,86 $~~ ~~($2,86 без НДС 0%)~~

Ваша цена: (-25%) 2,14 доллара США ($2,14 без НДС 0%)

	На складе:	0 шт.
	Внешний запас:

50009829 — Инструменты KOLBENSCHMIDT

Общая информация

Code:	50009829
Brand:	KOLBENSCHMIDT
Title:	Tools
Weight:	0,27 kg

Критерии

Общая информация:	Клещи для поршневых колец (грузовые автомобили)
Общая информация:	Для монтажа и демонтажа поршневых колец. Прочное магазинное качество, блестящее никелирование. Для грузовых автомобилей, для поршневых колец Ø 110 — 160 мм.

Нетто цена: ~~15,43 $~~ ~~($15,43 без НДС 0%)~~

Ваша цена: (-25%) $11,57 ($11,57 без НДС 0%)

	На складе:	1 шт

120000416353 — KOLBENSCHMIDT Компрессор поршневых колец

Мы рекомендуем!

Общая информация

Code:	120000416353
Brand:	KOLBENSCHMIDT
Title:	Piston Ring Compressor
Weight:	0,28 kg

Criteria

Общая информация:	Накладка на поршневое кольцо (легковые автомобили — высота 3″)
Общая информация:	Диаметр поршня от 53 до 125 мм, высота 3 дюйма.

Нетто цена: ~~12,19 $~~ ~~($12,19 без НДС 0%)~~

Ваша цена: (-25%) $9,14 ($9,14 без НДС 0%)

907:30	На складе:	14 шт.

120000416490 — KOLBENSCHMIDT Компрессор поршневых колец

Общая информация

Код:	120000416490
Brand:	KOLBENSCHMIDT
Title:	Piston Ring Compressor
Weight:	0,36 kg

Criteria

Общая информация:	Натяжная лента поршневых колец (грузовые автомобили – высота 3 дюйма)
Общая информация:	Натяжная лента поршневых колец для поршней диаметром от 90 до 17 5 мм, высота 3 дюйма

Нетто цена: ~~$13,52~~ ~~($13,52 без НДС 0%)~~

Ваша цена: (-25%) 10,14 доллара США ($10,14 без НДС 0%)

	На складе:	0 шт.
907:30	Внешний запас:

120000116900 — KOLBENSCHMIDT Щипцы для поршневых колец

Мы рекомендуем!

Общая информация

Code:	120000116900
Brand:	KOLBENSCHMIDT
Title:	Piston Ring Pliers
Weight:	2,93 kg

Criteria

Общая информация:	Монтажный комплект поршневых колец
Общая информация:	Набор инструментов, включающий клещи для поршневых колец, приспособление для снятия поршневых колец b и щуп в прочном кейсе для инструментов.
Общая информация:	.

Показать все Показать меньше

Нетто цена: ~~104,67 $~~ ~~($104,67 без НДС 0%)~~

Ваша цена: (-25%) 78,50 долларов США ($78,50 без НДС 0%)

	На складе:	1 шт

HP0009 — ET ENGINETEAM Монтажное устройство/PKW

Мы рекомендуем!

Общая информация

Код:	HP0009
Марка:	ET ENGINETEAM
Название:	Монтажное устройство/PKW
Вес:	0,38 кг

Критерии

Диаметр до [мм]:

125 мм

Нетто цена: ~~10,95 $~~ ~~($10,95 без НДС 0%)~~

Ваша цена: (-40%) $6,57 ($6,57 без НДС 0%)

	На складе:	> 25 шт.

HP0013 — ET ENGINETEAM Клещи для поршневых колец/PKW

Мы рекомендуем!

Общая информация

Код:

HP0013

Бренд:

et EngineTeam

Название:

Piston Ring Fliers/PKW

Веса:

173121

Диаметр до [мм]:

110 мм

Нетто цена: ~~12,48 $~~ ~~($12,48 без НДС 0%)~~

Ваша цена: (-40%) $7,49 ($7,49 без НДС 0%)

907:30	На складе:	> 25 шт.

HP0014 — Набор инструментов ET ENGINETEAM

Мы рекомендуем!

Общая информация

Code:	HP0014
Brand:	ET ENGINETEAM
Title:	Set tools
Weight:	2,80 kg

Нетто цена: ~~128,43 $~~ ~~($128,43 без НДС 0%)~~

Ваша цена: (-40%) $77,06 ($77,06 без НДС 0%)

	На складе:	> 25 шт.

Как установить двухтактные поршневые кольца

31 января 2011 г. Видео двигателя, Видео

Поиск видео

Choose OneОбзор продукта — Bridgestone Battlecross X31 — новая любимая передняя шина Джеффа. Чтобы повторно смазать муссомКак выполнить техническое обслуживание после поездкиИнструкции: Установка и настройка блока управления двигателем AiM TaipanКак помыть велосипедПрокатитесь с Джеффом в подарок! (2022)Краткий совет — не оставляйте необработанное топливо в баке на длительное время. Витрина продукта — GET RX1-PRO ECUОбзор продукта — блок управления Coober EZ для KTM HQV GG 250 300 TPIВитрина продукта — SXS Burly HandguardsПодвеска 10 лучших Джеффа ОшибкиВитрина продукта — ЭБУ Slavens Mule GET (только ЭБУ)Как установить комплект цилиндров KTM HQV GG 300Обзор продукта — Видео IRC VX40 Front TireTech — объяснение двухтактных искрогасителейВитрина продукта — ЭБУ AiM Taipan для сборки KTM/HQV/GG 4-StrokeBike — 2023 Slavens Mule KTM 300 XC-W TPIFFirst Look — 2023 KTM 300 XC-W TPIВитрина продукта — Привязка топливного кувшина PRPВитрина продукта — Motomind Bomber Bar SwitchBike Build — KTM 2020 XCF-W Baja Setup 2020 годаГде Джефф? — Сан-Квинтин, Нижняя Калифорния, Мексика. Витрина продукта — Рули ProTaper ACF. Предварительный просмотр продукта — Концы руля G-Rip. Как установить карбюратор Slavens Mule Billetron 38 мм 2T от LectronКак снять задний амортизатор на рычажном механизме KTM, Husqvarna, GASGASATHENA GET Комплект для перемещения топливной форсунки по сравнению с конкурентамиКак установить сиденья для последней модели KTM, Husqvarna, GASGASПродуктовая витрина — IRC M5B EVO Soft Terrain TyresОбзор продукта — Складная подставка для велосипеда Enduro Engineering. Сборка велосипеда — 2022 Slavens Mule GASGAS EC 300. Как установить двухтактные защитные кожухи труб из углеродного волокна. Демонстрация продукта. Первые впечатления Джеффа EC 300. Витрина продукта. Открытые цевья Enduro Engineering. Тестирование продукта. Карбюратор Slavens Mule Billetron от Lectron. — Защиты глушителя и глушителя Polisport. Презентация продукции. Установите комплект левого заднего тормоза Ox для KTM 690 и Husqvarna 701. Любимая задняя шина Джеффа — 2021 г. Как установить комплект зарядного устройства USB BikeMaster. Демонстрация продукта — Полная сборка топливного насоса. Обзор продукта — Снежные очки Klim Viper Pro. Техническое видео — Сравнение размеров глушителя. Техническое видео — Сравнение звука глушителя. Демонстрация GuardsProduct — Карбоновый глушитель eLine Видео GuardsTech — Объяснение выпуска шин Демонстрация продукта — Защита шланга радиатораКак установить задний диск ARES Видео GuardTech — Задняя шина с выступами, размер 101 Обзор продукта — Задняя шина IRC JX8 Gekkota Gummy Совет — Не заменяйте только поршневые кольца Обзор продукта — Kenda Knarly K777F Front Tire Build — 2021 KTM 300 XC-WJeff’s 2020 KTM 300 XCW TPI — UpdateProduct Showcase — Polisport Graphics GuardsКак обновить клапан Lucky Fork Cartridge «Slavens Mule» до клапана «Do it all Mule»Как установить Dal Soggio RS Витрина KitProduct — Acerbis Kignol Fork SaverВитрина продукции — Unit Emergency Side StandSlavens Racing 2021 I Обновление ndustry — Запаситесь!Витрина продукта — Дроссель с нулевым сопротивлениемКак установить Nuetech NitroWedgeКак установить прецизионные параболические амортизаторыВитрина продукта — Передний тягач с жестким креплениемКак улучшить запуск на холостом ходу KTM HQV GG 250 300 TPI — Обновление 2021 г. Витрина продукта — Odi Open Ended Half Waffle Lock- On GripsProduct Preview — Gummy Rear Tyres Product Showcase — Graves Motorsports Titanium Diamond MufflersTech Video — Jeff’s No B.S. Упрощенный октановый рейтинг Джеффа KTM 500 XCF W за 21 тысяч долларов 2020 г. Демонстрация продукта — рычаги сцепления и тормоза Flo Pro 160Презентация продукта — руль Enduro-Pro Harness Видео BagTech — Graves и стандартный глушитель Sound TestTech Video — Graves vs Stock — Сравнение размеров глушителяКак использовать приложение Athena WiGET for GET ECUsВитрина продукта Nihilo Secondary On Switch (SOS)Как установить Slavens Mule TPS GuardsОбзор продукта — ECUs — Stock vs Coober vs GETQuick Tips — Установка левого заднего тормоза RekluseКак увеличить радиус поворотаКак установить продукты Thunder TPI Torque WingsTech Видео — Мифы о маслах TPIВитрина продукта — Конденсатор быстрого запуска Slavens MuleВитрина продукта — Шланг для перекачки топлива Slavens MuleВитрина продукта — Защита главного цилиндра S3 BremboВитрина продукта — Верхняя рука TwoRideКак установить предохранительные клапаны цилиндраКак прокачать тормозаЗвездочки DDC — Обзор продукта Ботинки Gaerne SG 12 — Обзор продуктаКак- устранить утечку масла из крышки силового клапана на KTMWarp 9Элитные колесные сборки — Обзор продуктаКак сбалансировать шины для внедорожных велосипедовКраткие советы — Установка автоматических муфт RekluseНовые защитные кожухи радиатора EE — Презентация продукции Искрогасители Fisch Moto Dirt Bike — Презентация продукцииКраткий совет — Установка поручней для внедорожных велосипедовКак установить защиту заднего диска на KTM, Husqvarna, HusabergHow -Чтобы опустить инструмент для снятия шлангов SuspensionMotion Pro — Демонстрация продуктаКак сделать разрыв EXC-F/XCF-W/FE!Защитные пластины KTM 690/HQV 701 — Демонстрация продуктаКак установить защитную пластину Molecule MotosportsКак установить занос AXP Xtreme Пластина для KTM 450/500, HQV 450/501Как установить теплозащитные экраны Eline для 4-тактных KTM/HQVКак разорвать ваш 4-тактный KTM/HQVКак установить Slavens Mule EZ Emissions Delete Kit 2020Пуленепробиваемая вилка Защита проушин — Вилка Dingo Guard — Обзор продуктаПуленепробиваемые решетки радиатора — Демонстрация продуктаКак установить защиту труб из углеродного волокнаShinko 216 MX Front Fatty Cheater Tire — Демонстрация продуктаКак установить Slavens Racing Xtreme Link Skid Par t 2Как заменить колесные подшипники и уплотнения мотоциклаКак установить защитные пластины TM DesignsКак установить главное звено цепиКак проверить подшипники колеса мотоциклаКак установить двухтактный цилиндрКак измерить зазор хлюпанья, часть 1Как заменить вилку WP с открытым картриджем ПружиныКак укоротить вилку WP AERКак заменить подушки ступицы сцепленияКак установить GET RX1-PRO ECU для KTM/HQV 500/501KTM 500 XCF-W Джеффа — первое впечатлениеКак сделать топливную систему более надежной на велосипедах KTM 2020 EFIЛитиевые батареи — Витрина продуктаSlavens Racing — Литиевые батареи — Витрина продукта Шины Sedona MX-208SR — Обзор продуктаTpi Throttle Push Cable Elimination Kit — Обзор продукта Ботинки для выносливости Gaerne Fastback — Обзор продукта Mobius Knee Brace — Обзор продукта Slavens Racing Руководство по праздничным подаркам Сумка для сиденья Enduro Pro — Обзор продукта Leatt 2020 Body Protection — Обзор продукта Модернизированная защита заднего диска и суппорта Bullet Proof — Обзор продукта Leatt 2020 GPX 5. 5 Gear — Обзор продукта Как установить Slavens Mul e Lucky Fork Cartridges — Xplor ForksFatty Front Tyres — Обзор продуктаКак изменить ручки Odi для цевьяKTM 300 XCW Джеффа за 20 тысяч долларов TPIKTM 300 XCW 2020 годаJeff’s 2020 KTM 300 XCW — First ModsForcefield EX-K Harness System — Обзор продуктаForcefield Back Protector & CE Pads — Обзор продуктаForcefield Pro & Sport Armored Shirt & Jacket — Обзор продукта Forcefield Pro & Sport Armored Shirt & Jacket — Обзор продуктаНовая синяя защитная пластина Husqvarna AXP RacingКак установить комплект цифрового вентилятора Trail TechSIDI Crossfire 3 SR — Обзор продукта KTM 300 XCW 2020 года — первое впечатлениеТоп-3 задних шины Джеффа для Gnarly Trails100% Armega Goggles — Обзор продуктаBike Build — Jeff’s 2019KTM 300 XCW TPIUSWE Ремень для гидратации — Обзор продукта Пакеты для гидратации USWE — Обзор продукта EVS Ballistic Pro Jersey — Обзор продукта 100% Accuri Goggles — Обзор продукта Картриджи Shock & Lucky System Fork CartridgesSoft Nitro Mousse — Обзор продукта — Часть 1 MotoMinded GPS Stout Mount — Обзор продукта Тест шинКак установить тормоз Ox HydraКак заменить уплотнения вилки на вилках WP AERКак определить положение руляКак заменить пружины вилки в вилках WP Xplor10 лучших советов по обслуживанию от ДжеффаПродается — KTM 2018 XCW-TPIZulz Zeus Gear Bag от Джеффа — Обзор продуктаКак -чтобы остановить повреждение спиц и колес 5 лучших модификаций двигателя Джеффа 250, 300 — Slavens RacingEnduroplate — Обзор продукта Блок регулировки цепи TwoRide — Продукт R eviewFLY Racing Formula Carbon Helmet — Обзор продукта Штаны FLY Racing Terra Trek — Обзор продукта Куртка FLY Racing Terra Trek — Обзор продукта IRC Volcanduro Sticky Rear Tyre — Обзор продукта Slavens RacingКак установить GET ECU Race KitКак диагностировать KTM, топливный насос HQVКак установить KTM , Топливный бак HQV с топливным насосомКак установить KTM, HQV KickstandКак предотвратить холодные приступыЧехлы Acerbis X-power — Обзор продуктаAcerbis X-Seat — Обзор продукта Slavens Racing — Шлем Klim F5 — Обзор продуктаКак использовать приложение Athena GET ECU 2-го поколения — Передняя шина Slavens RacingKENDA IBEX 774 — первый взглядRidgid Headlight Mask Mount — Обзор продуктаBike Build — 2019KTM 150 XCWНеразрушимая карбоновая крышка сцепления — Обзор продуктаКак устранить утечку рабочего цилиндра Husqvarna 450, 5012019 KTM 150 XCW Первое впечатление — Оставайтесь с намиПресс-инструмент Motion Pro Master Link — Обзор продуктаКак сбалансировать колеса велосипеда для бездорожьяКак сделать: Tubliss Tire Mounting Tips — Tubliss Tire SystemKlim Scramble and Quench Pak — Обзор продуктаSlavens Racing Klim Nac Pak — Обзор продуктаЗащитная пластина Emperer Pipe Guard — Обзор продукта — Защитная пластина Dirt BikeКак установить ключ Sicass Racing Key EliminationКак использовать приложение Athena GET ECUAcerbis Silencer Protector — Обзор продуктаКак установить Комплект выхлопных газов Slavens Mule EZКак улучшить запуск и холостой ход на KTM и HQV 250 300 TPI — ОБНОВЛЕНИЕ Ключ для звездочек — Обзор продуктаКак снять заглушку на KTM EXCF, HQV FEКак получить 2 л. с. на KTM, HQV 65 и 4 л.с. на KTM , ВГВ 85КТМ 1190 1290 Монтажный комплект для защиты вилки — UpdateHow-to Time, Prime KTM и HQV 250 300 TPI Oil PumpHow-to Install GET ECU для KTM, HQV 250 300 TPIODI Grips — Обзор продуктаMx Tech Shock — Обзор продукта Fill EZ Oil Filler — Обзор продукта Sidi Crossfire 3 Ботинки — Обзор продуктаКак установить JD Jetting Fuel Injection TunerWarp 9 Выхлопной ползунок — Обзор продуктаКак установить Slavens Stink Bug KillerЛюбимая задняя шина Джеффа — Обзор продуктаКак установить KTM 690, HQV 701 AXP Защитная пластинаКак установить порт KTM Husqvarna 250 300How- для установки — Воздушный фильтр DiscProFilter Воздушный фильтр, готовый к работе — Обзор продукта Lectron Remote Choke — Обзор продуктаКак установить Bullet Proof ’17-19Защита радиатораVortex 10 Map CDI — Обзор продукта Комплект тормозного ротора увеличенного размера Galfer — Обзор продукта WP Suspension CandyКак прокачать KTM, главный цилиндр сцепления HQVКак установить карбюратор LectronSedona MX907 Super TireSedona MX907 Super Tire Part 2Golden Tire 369 SuperX PreviewShinko 505 Cheater Тест продукта Обзор продукта — Kenda Ibex TireОбзор продукта — Передние шиныТитановый вторник ТоддаСборка велосипеда — 20 тысяч долларов Slavens Mule KTM 300XCFastway EVO 4 Footpegs — Обзор продукта Шлемы Suomy MX Jump — Обзор продукта Шлем Fly F2 Carbon Forge MIPS — Обзор продукта Chain Monkey — Обзор продукта Светодиодный фонарь для шлема Torch Trail — Обзор продукта Iris Gold O Цепи с кольцевыми и крестообразными кольцами — Обзор продуктаКак настроить карбюраторы Lectron 2TКак отрегулировать дозирующий стержень Lectron Топливные насосы KTM, Husqvarna — Обзор продукта Напольный насос Pedro — Обзор продукта Комплект для настройки сцепления Mule Slavens — Обзор продуктаYoshimura RS-4 Slip-on Muffler — Обзор продукта Линейка Fly Racing Evolution 2. 0 — Обзор продукта Крышки главного цилиндра Acerbis — Обзор продуктаЗащита верхней вилки Acerbis — Обзор продуктаГде Джефф — Часть 3Где Джефф — Часть 4Где Джефф — Часть 2Инструмент для снятия масляного фильтра — Обзор продукта Защитные кожухи Polisport — Обзор продуктаОбзор продукта — Инструмент для измерения высоты деки для KTM 250_300Где Джефф — Часть 1Fly Racing Stow-a- Куртка Way — Обзор продукта Перчатки Klim Dakar 2017 — Обзор продукта Брюки Klim Dakar 2017 — Обзор продукта Джерси Klim Dakar 2017 — Обзор продукта Брюки Klim Mojave 2017 — Обзор продукта Джерси Klim Mojave 2017 — Обзор продукта Перчатки Klim Mojave 2017 — Обзор продукта Shinko 525S Xtreme Cheater — Тестирование продукта Обзор продукта — PreCut Ручная лентаКак выровнять цепь мотоциклаОбзор продукта — Полозья Vortex ECUAXP Xtreme — Оранжевый — новый черный Обзор продукта — Kenda IBEX2017-18 KTM, проблема стартера Husqvarna 250-300 Обзор продукта — Передняя шина Shinko 546 Обзор продукта — Сумка Grab & Go от TrailmasterBike Build — KTM 500EXCF Джеффа 2017 года, часть 1 Сборка велосипеда — KTM 500EXCF Джеффа 2017 года, часть 2В поясной сумке ДжеффаProdu Обзор ct — Goldentyre GT 333 и GT 369Как заменить пружины вилки — WP Explorer, 4CS, Open Chamber Обзор продукта — Крепления на руль MAKO 360Как отремонтировать провода статораКак исправить натяжение цепиОбзор продукта — Защита трубы Emperor Xtreme, защитная пластина Solid Link Guard от STRBike Build 2017 KTM 300 Mini Mule Обзор продукта — педаль тормоза KTM 1090, 1190, 1290Обзор продукта Система Zac Speed CONFIGUR8Как очистить искрогасителиProject Bike — Husqvarna 501 Dual Sport 2015 года Сборка Straight Scoop — 2017 KTM Husqvarna ECU Mirror Box Обзор продукта — Trail by DoubletakeОбзор продукта — AXP Xtreme Skid Plate2017 Проблема балансировки подвески KTM EXC XCWОбзор продукта — Седельная сумка Giant Loop MoJaviИспытания шин на тропе независимостиДолгосрочные испытания — шина Shinko Cheater для продажи — Slavens Mule 300 XCОбзор продукта шины Kenda IBEXКак отремонтировать шину TublissОбзор нового продукта — Цифровой датчик шинОбзор продукта Nitro MousseЧасто задаваемые вопросы о Lectron Carbu retor Часть 2Lectron Carb Первое впечатление Предварительный просмотр карбюратора LectronТестирование продукта на испытательном треке Slavens Обзор гибридного продукта MotoZ ArenaКак работает Lectrons Прототип KTM/Husky 250/300 2017 VForce Reed TestКак модифицировать 17 KTM AirboxMSR WP20 Backpack Product ReviewRekluse Left Hand Rear Brake Kit Preview17 Slavens Mule HV Lectron PreviewKTM 1190 1290 Предварительный просмотр монтажного комплекта защиты вилки17 KTM HUSQ 250 300 Reed Cage IssueAER 48 Сервисное видео //WPAER 48 Настройка гусеницы //WPКак заменить пружину амортизатора WP17 KTM HUSQ R. Первый взгляд на амортизатор17 Первый взгляд на вилку KTM HUSQ AERОбзор продукции гибридных шинTesting The Amazing Карбюратор LectronОбщие вопросы о карбюраторах Lectron Часть 1Как заменить топливные фильтры EFI KTM и HusSlavens 2015 300XC Mule UpdateSlavens Штифты подножки из нержавеющей сталиMoto-Z Xtreme Hybrid4CS Tuning Kit Preview2 Tone WP 4 CS Fork Adjusters by STRGrip Guard Protector Frame Protectors by P3Funk Fork Skid PreviewMini Floor Pump ReviewChromium Звездочки от Dirt TricksMob Mount Product PreviewTrail Tech Kickstand PreviewОбъяснение баланса подвескиKTM Dummy ChallengePro Taper Neon Grips Product ShowPro Taper Damper Low HandlebarPro Taper Tie Downs Product ReviewMalcolm Smith Autobiography Book ReviewКак устранить неполадки KTM 250/300 E-StarterКак обслуживать KTM 250/300 E- Стартерный редукторКак сделать KTM 250/300 Top End RebuildSlavens Сноубайк KTM 530 Timbersled. Демонстрация — подножки Impact Moto от FasstcoДемонстрация продукта — топливные баки большой емкости от AcerbisОсновы тормозной жидкостиОбновление пуленепробиваемых решеток радиатораКак установить тахометр Trail TechКак очистить топливные форсунки мотоцикла с помощью инструмента Motion ProПредварительный просмотр сиденья Husky Power WaveПредварительный просмотр сиденья Husky Power WaveПедаль тормоза HammerheadПрезентация продуктаКак для установки наклеек для защиты обода S3 Презентация продукции для труб KTM 250/300Как установить обогреватели рукоятокКак заменить пружины вилки с открытой камерой WPПредварительный просмотр MotoZ Mountain HybridСоветы по установке демпфера ScottsСоветы по настройке демпфера Scotts2014 EICMA — Husqvarna 401KTM 1290 Предварительный просмотр на EICMA2015 KTM 300EXC Special Edition2015 KTM 1050 Adventure2015 Slavens 300XC MuleКак установить динамометрическое крыло Thunder ProductsКАК ИСПОЛЬЗОВАТЬ KICKERS ДЛЯ ПРЫЖКА НА ВЕЛОСИПЕД Кросс-тренинг Совет EnduroTech по установке первичной прокладки Slavens MuleRekluse Clutch Slavens Советы по настройкеКак установить Slavens Mule S3 HeadTUbliss Технический совет — WindexNo-Spill Gas Jug Product ReviewКрепления EE FlexxHusqvarna Shock Removal Part 2Link Skid Совет по установке Husqvarna Shock Removal Part 1Направляющие цепи Обзор продуктаNovik TEC Gloves Product ReviewMX Tech Slavens Racing Hybrid Huck ShockMX Tech — Slavens Racing Hybrid Вилка Bad AssКак установить скребки для вилки SKFПервый взгляд на новую переднюю дисковую защиту STR. Демонстрация электростартера от ArrowheadTM. Отчет о долгосрочных испытаниях защитной пластины. Общая информация об уплотнениях вилки. Как настроить силовые клапаны KTM/Husaberg. Передний мост KTM/Husaberg2012 Slavens KTM 30 0 XC MuleКак установить первичную прокладку Slavens Mule KTM 250/300Как установить Slavens EZ винт холостого хода Отчет о тестировании скольжения Slavens LinkКак установить пружину сцепления KTM / Husaberg BellvilleКак провести испытание на сжатие 2-тактных двигателейKTM Sidestand Switch Bypass Kit ОбзорОбзор TUbliss Tech TipКак использовать Motion Pro Bead Buddy 2. Как проверить Spark2013 Slavens Mule 300XC. Часть 2. Тестирование охладителя тормозов Slavens Mule. Объяснение положения руля KTM / Husaberg.Тормозные роторы 0/950/990 Неисправность прокладки первичного картера KTM 250/300Объяснение тормозных колодок мотоциклаИспытание шин велосипеда-внедорожника — часть 12013 Slavens Mule 300XC Часть 1Введение в втулки вилки SKF / InntechКак проверить втулки вилкиКак заменить рабочее колесо водяного насоса 2-тактного двигателя KTMКак заменить головку мотоцикла CCКак Как проверить систему зарядки мотоциклаКак установить ручкиКак заправить вилки WP 4CSУход за цилиндрами NikasilКак измерить зазор между торцами колецКак измерить зазор между поршнями и цилиндрамиКак установить направляющую звена Slavens Часть 1Почему НЕ следует использовать резервуарный баллон в амортизаторах WPСоветы по карбюратору KeihinКак установить предварительную нагрузку пружины на WP Вилка 4CSКраткий обзор внутренней части вилки WP 4CSКраткий обзор новой вилки WP 4CSКак установить размер Z на цилиндрах KTM/Husaberg 250/300Как проверить двухтактные поршни KTM HusabergКак снять KTM 9Задний амортизатор 50/990 AdventureКак отремонтировать качающуюся головку переднего конца на KTM 950 990 AdventuresКак проложить промежуточную шестерню стартера KTM Husaberg 250 300 EКак заменить KTM Husaberg 250 300 втулки втулки корпуса зажиганияКак восстановить электрический стартер KTM / Husaberg, часть 3, приложениеКак восстановить Электрический стартер KTM Husaberg 250 300, часть 3. mp4Как восстановить электрический стартер KTM Husaberg 250 300, часть 2.mp4Как восстановить электрический стартер KTM Husaberg 250 300.mp4Как заменить пружины вилки с закрытой камерой WPКрепление для цепной пилы мотоцикла Bad AssКак обслуживать WP KTM Husaberg Вилки для камеры с закрытой камерой ’12 KTM / WP Shock на моделях с Linkage2011 KTM 450 SXF Project Bike, часть № 1Краткий обзор регуляторов предварительной нагрузки WPКак вакуумировать WP, K TM, Husaberg shock2011 KTM SX85 Project Bike Part #1Выставка дилеров Indy #6Выставка дилеров Indy #5Выставка дилеров Indy #4Выставка дилеров Indy #3Выставка дилеров Indy #2Выставка дилеров Indy #1Как установить двухтактные поршневые кольцаКак установить Shock Sox на вилки WPКак ослабить Головные болты KTMВнутри 2011 KTM 350 SXF WP Shock2010 MX Наций Эндрю Шорт и Трей Канард в боксах2010 MX Наций Райан Данджи2010 MX Наций KTM 250 SXF Марвина Маскуина2010 MX Наций Руи Гонсалвес KTM 350 SXFКак установить вилку WP/KTM Unshock Thrust BearingsSlavens KTM 350 SXF — REV IT !!!!!Nuetech TUbliss Сердечник бескамерной шины практически устраняет проколы KTM Honda Yamaha Suzuki KawasakiSlavens 2010 KTM 300 XCW Mule Звук глушителя Akropovic по сравнению со стандартным HusabergSTR Пластина тормозной педали — сломается? 2010 Slavens Mule Husaberg FE 390KTM 690 Снятие амортизатора / пружины, организованное Джеффом СлавенсомКак установить пуленепробиваемую конструкцию KTM Swingarm GuardКак построить KTM250/300 Mule с амортизатором WP TRAXКак установить защитную пластину KTMКак обслуживать Slavens 300 Mule KTM 250 300 Electric Starter — Slavens RacingКак установить трубу цепи KTM 200/250/300 ProКак снять тягу силового клапана KTM 250/300Как установить комплект эластомеров Flexx ReboundКак заменить эластомеры руля Fasstco FlexxNuetech TUbliss Совет по установке сердечника шины # 1Nuetech TUbliss Совет по установке сердечника шины # 2Nuetech TUbliss Совет по установке сердечника шины № 3.
