Как отрегулировать зажигание ВАЗ 2107 самому

Если зажигание выставлено не неправильно, то будут происходить различные сбои, повышенная детонация, износ механизма газораспределения и снижение мощности двигателя, так же увеличенная вибрация и увеличение шума. Бензин будет сгорать не сразу, появится детонация, которая ударяет по стенкам цилиндров, что вызывает вибрацию. Ниже на рисунке изображена камера сгорания в момент верхней мёртвой точки двигателя ВАЗ 2107, в тот момент когда создается рабочее давление, клапан надёжно перекрывает камеру. 1 – нормальное сгорания, 2 – детонация смеси.

Содержание

1. Когда необходимо задуматься о регулировке момента зажигания?
2. Виды момента зажигания
3. Что нужно сделать перед выставлением зажигания
4. Как выставить зажигание по лампочке?
5. Установка зажигания двигателя ВАЗ: Видео

Когда необходимо задуматься о регулировке момента зажигания?

1. появился звонкий призвук отдающего «металлом», в работе двигателя, его называют «стук пальчиков» при езде автомобиля без нагрузки и ускорения;
2. детонация, автомобиль трясется в течение нескольких секунд после того как двигатель заглушен;

Виды момента зажигания

1. Позднее зажигание, запаздывающее — искра в цилиндре образуется после прохождения поршнем верхней мертвой точки.
2. Раннее, опережающее — в данном случае искра образуется ещё до того, до появления поршня в верхней мертвой точке. При раннем зажигании быстрее шатун и поршень, потому-что возрастает нагрузка на эти узлы и появляется нагар.

Что нужно сделать перед выставлением зажигания

Сначала необходимо убедиться, в том что:

1. все свечи рабочие, отрегулированы зазоры, не образуется нагар, сверху — свеча с нагаром, снизу – нормальная.




2. броне-провода имеют хорошую изоляцию контакт со свечей;
3. проверить контакты трамблёра не подгоревшие ли они. Если они подгорели, то их необходимо заменить;
4. контакт и качество провода с катушки хорошие, исправна ли катушка зажигания;
5. очистите всю грязь и пыль с катушки, крышки распределителя и контактов трамблёра;
6. регулировку зажигания нужно выполнять на полностью прогретом двигателе.

Как выставить зажигание по лампочке?

1. выкручиваем свечу первого цилиндра;
2. вставляем в свечное отверстие резиновую пробку подходящего размера, чтобы заходила потуже;
3. потом ключом вращаем медленно коленвал, до тех пор, пока пробка не выскочит. Это будет означать что поршень первого цилиндра находится в верхней мертвой точке, или очень близко к ней;
4. после совмещаем среднюю метку на передней крышке двигателя и метку шкива коленвала. Средняя метка обозначает угол опережение зажигания на 5°;
5. после этого вворачиваем обратно свечу и надеваем на нее провод;
6. приготовьте лампочку 12 В с проводами, один провод – на плюс катушки зажигания, а второй – на «массу»;
7. ослабляем гайку крепежа трамблёра и определяем момент зажигания;
8. включаем зажигание автомобиля, лампочка должна загореться;
9. поворачиваем трамблер по часовой стрелке, пока лампочка не погаснет;
10. теперь поворачиваем трамблер ПРОТИВ часовой стрелки, пока лампочка опять не загорится. Это и есть точная регулировка, когда момент зажигания выставляется правильно;
11. закручиваем гайку трамблера.

Теперь давайте проверим насколько правильно установлен момент зажигания. Выбираем прямой участок дороги, без спусков и подъёмов, двигатель должен быть полностью прогретым, едем на 4-й передаче со скоростью 40-50 км/ч и затем резко прибавляем газ. Должен появится характерный «стук пальчиков», как скорость повысится где-то на 5 км/ч, стук должен прекратиться сам по себе. Это и будет свидетельствовать о том что момент зажигания выставлен правильно. Если стук длится намного дольше или вообще не возникает, установка угла опережения недостаточная, и необходимо повторить регулировку.

Установка зажигания двигателя ВАЗ: Видео

( 2 оценки, среднее 5 из 5 )

Добавьте в закладки!

Установка момента зажигания Ваз 2107, Ваз 2105, Ваз 2104

Автолюбителю

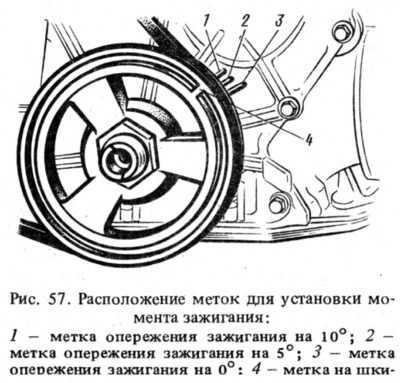

Замена коммутатора зажигания лада 2107, сборка и разборка распределителя лада 2105 своими руками, проверка системы лада 2104. Инструкции по ремонту системы зажигания двигателя ваз 2104, ваз 2105, ваз 2107. Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107. Метки для установки момента зажигания ваз 2107: 1 — метка ВМТ на шкиве коленчатого вала; 2 — метка опережения зажигания на 10°; 3 — метка опережения зажигания на 5°; 4 — метка опережения зажигания на 0° Для проверки момента зажигания имеется три метки 2, 3 и 4 на крышке механизма газораспределения и метка 1 на шкиве коленчатого вала ваз 2104, ваз 2105, ваз 2107, соответствующая ВМТ поршня в первом и четвертом цилиндре при совпадении с меткой 4 на крышке. Начальные углы опережения зажигания ваз 2107 для различных двигателей и применяемых бензинов указаны в приложении 4. Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке: — соедините зажим «плюс» стробоскопа с клеммой «плюс» аккумуляторной батареи, зажим массы — с клеммой «минус» аккумуляторной батареи, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра; — обозначьте мелом для лучшей видимости метку 1 на шкиве коленчатого вала. Запустите двигатель ваз 2104, ваз 2105, ваз 2107 и прогрейте его, чтобы он работал на минимальных оборотах холостого хода; — направьте мигающий поток света стробоскопа на шкив и проверьте, соответствует ли положение метки шкива значениям угла опережения зажигания, указанным в приложении 4. Для регулировки момента зажигания остановите двигатель, ослабьте гайку крепления распределителя зажигания лада классика и поверните его на необходимый угол. Для увеличения угла опережения зажигания корпус распределителя следует повернуть против часовой стрелки, а для уменьшения — по часовой стрелке. Затем снова проверьте установку момента зажигания. Если имеется диагностический стенд с осциллоскопом, то с его помощью тоже можно легко проверить установку момента зажигания, руководствуясь инструкцией на стенд. Снятый с двигателя распределитель зажигания ваз 2105 устанавливайте на место в следующем порядке: — снимите крышку с распределителя зажигания, проверьте и при необходимости отрегулируйте зазор между контактами прерывателя; — поверните коленчатый вал до начала такта сжатия в первом цилиндре, а затем продолжая поворачивать коленчатый вал, совместите метку 1 с меткой 3; — поверните ротор в такое положение, при котором его наружный контакт будет направлен в сторону контакта первого цилиндра ваз 2104, ваз 2105, ваз 2107 на крышке распределителя; — удерживая вал распределителя от проворачивания, вставьте его в гнездо на блоке цилиндров так, чтобы осевая линия, проходящая через пружинные защелки, была примерно параллельна осевой линии двигателя; — закрепите распределитель на блоке цилиндров ваз 2104, установите крышку, присоедините провода, проверьте и отрегулируйте установку момента зажигания.   Устройство системы зажигания Момент зажигания Зазоры контактов прерывателя в распределителе Устройство распределителя зажигания Устранение неисправностей в системе Коммутатор зажигания Устройство катушки зажигания Свечи зажигания Выключатель зажигания автомобиля Проверка элементов для подавления радиопомех Схемы и приборы Генератор Стартер Система зажигания Освещение и сигнализация Очиститель стекла и фар Электродвигатели Аккумуляторная батарея ВАЗ / 2104, 2105, 2107 / ремонт / электрооборудование / система зажигания / Момент зажигания
