Как устроен вариатор — ДРАЙВ

	Мистер Икс, 31 мая 2007. Фото фирм-производителей
	Вариатор — особый подвид автоматических коробок передач. Придуманный много лет назад, распространение он получил только сейчас.

Листая автомобильные каталоги, многие встречали такую фразу: «На автомобиль устанавливается бесступенчатый вариатор». Или могли увидеть это словосочетание в таблице технических характеристик.

Что такое механическая коробка передач, знают все (кроме, разве что, американцев), к «автомату» тоже давно все привыкли (особенно американцы). А вот вариатор — зверь малоизвестный. А ведь он далеко не новинка.

Вы удивитесь, но принадлежит это изобретение не Хонде и даже не Мерседесу. Патент на вариатор был выдан в конце XIX века! Более того, первый вариатор придуман и вовсе в 1490 году. Его автором оказался добродушный бородач Леонардо да Винчи.

Первый работоспособный автомобиль с этим типом трансмиссии, правда, появился не в эпоху Возрождения, а попозже — лет через пятьсот, в 1950-х годах. Вариатор ставился серийно на автомобили DAF (в то время под этой маркой выпускались не только грузовики, но и легковушки). Потом нечто похожее начали делать и на Volvo, но по-настоящему широкое распространение вариаторы получили лишь сейчас.

По сути, вариатор (наиболее распространённое англоязычное обозначение — CVT — continuously variable transmission) — это, простите за тавтологию, вариация на тему автоматической коробки передач.

И автомобиль, оборудованный им, на первый взгляд, ничем не выдаёт себя — педалей всего две и рычаг переключения режимов трансмиссии — P, R, N, D — такой же, как и у машины с традиционной АКПП. Всё привычно. Но работает вариатор совершенно по-другому. В нём нет фиксированных первой, второй, десятой передач. Попробуйте представить себе, сколько звёзд в нашей Вселенной или сколько песчинок на всех пляжах Земли вместе взятых — у вариатора передач всё равно намного больше. И «переключение» между ними происходит плавно и незаметно.

Поэтому-то здесь нет толчков при трогании и «переключении». И не зря мы написали это слово в кавычках: переключений как таковых тут и нет. Вариатор непрерывно и плавно изменяет передаточное число по мере разгона или замедления автомобиля.

Вариаторы бывают нескольких типов: клиноремённые со шкивами переменного диаметра, цепные, тороидальные… Первый тип — самый распространённый. Посмотрим, как он устроен.

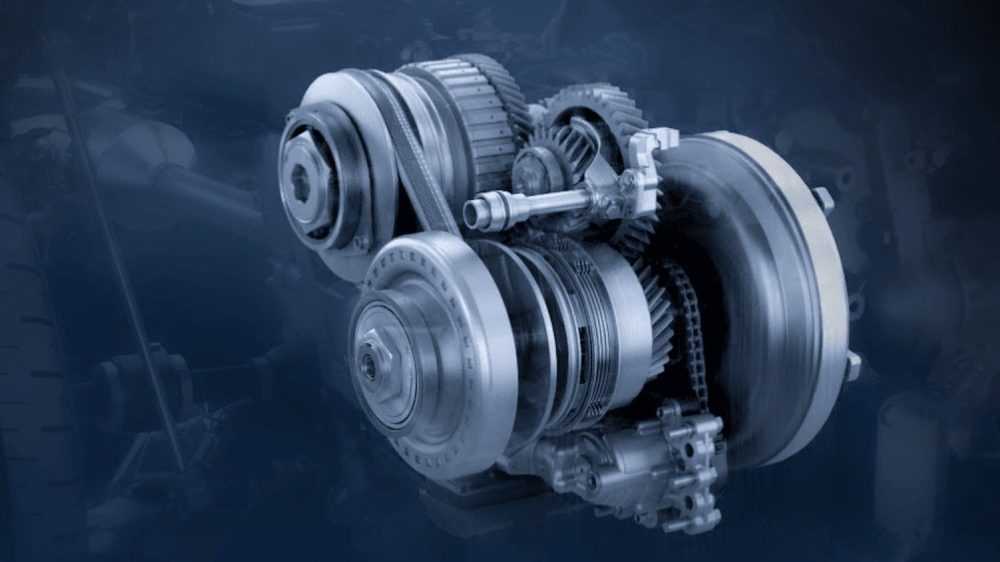

Клиноремённый вариатор MINI.

Вот наглядный пример: возьмём два карандаша (цилиндра), лежащих параллельно на некотором расстоянии друг от друга. Стягиваем их резинкой и начинаем крутить один из них. Тут же начинает крутиться и второй — с той же скоростью. Но если карандаши будут разного диаметра, начинается совсем другая история — пока один из них, что побольше, сделает один оборот, второй, скажем, два.

Вариатор устроен похоже, только диаметр «карандашей» у него постоянно меняется. У него два шкива, каждый из которых сделан в виде пары конусов, обращённых острыми концами друг к другу. А между шкивами зажат клиновый ремень.

Изменяя радиус огибания ремнём ведущего и ведомого шкива, можно плавно менять передаточное отношение.

Теперь, если каждая из пар конусов может двигаться друг к другу и обратно, мы получим шкивы с переменным рабочим диаметром. Ведь при раздвижении конусов ремень, соприкасающийся с ними своими рёбрами, будет как бы проваливаться к центру шкива и обегать его по малому радиусу. А при сближении конусов — по большому радиусу.

Осталось только снабдить оба шкива системой (как правило, это гидравлика, но может быть и какой-то иной сервопривод), которая будет строго синхронно сдвигать половинки первого шкива и раздвигать половинки второго. И если один шкив находится на ведущем валу (который идёт от двигателя), а второй — на ведомом (который ведёт к колёсам), то можно организовать изменение передаточного отношения в весьма широких пределах.

Остаётся ещё добавить узел, отвечающий за изменение направления вращения выходного вала (для заднего хода), а это может быть, скажем, обычная планетарная передача. И вот готова коробка-вариатор.

Кстати, интересный вопрос — какой тут используется ремень? Разумеется, простой ремень из резины и ткани, наподобие тех, что вращают генераторы и прочее навесное оборудование, здесь не прожил бы и тысячи километров. Ремни в клиноремённых вариаторах имеют сложное устройство.

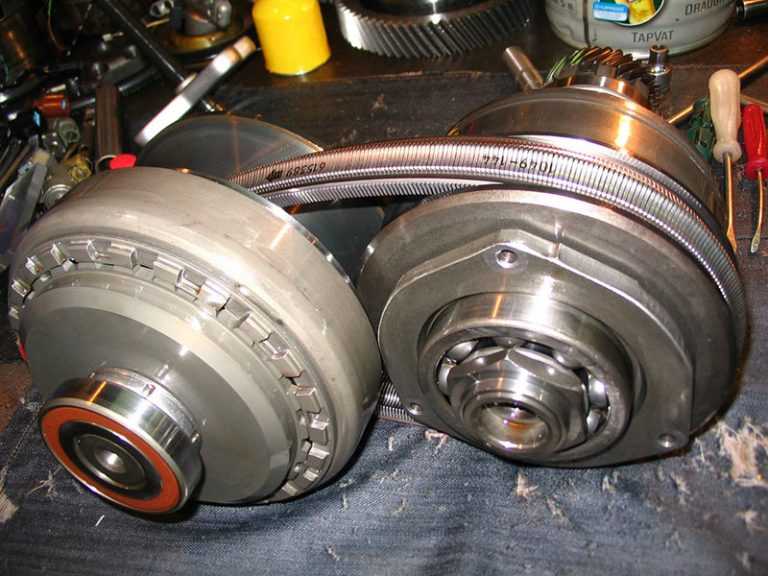

Ремень в вариаторах, как видно, никакой вовсе не ремень, а наборная металлическая лента.

Это может быть стальная лента с неким покрытием или набор стальных тросов (лент) сложного сечения, на которые нанизано огромное число тонких поперечных стальных пластинок трапецевидной формы, края которых и контактируют со шкивами. Кстати, именно таким образом удалось создать толкающий ремень, передающий мощность не только той его половиной, которая бежит от ведомого к ведущему шкиву, но и противоположной. Обычный ремень при попытке передать сжимающее усилие просто сложился бы, а наборный стальной — обретает жёсткость.

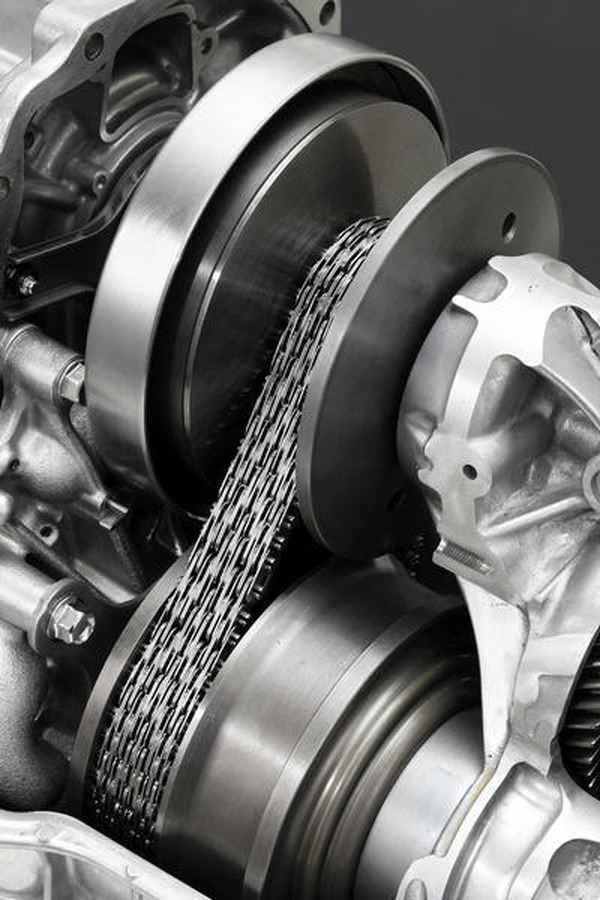

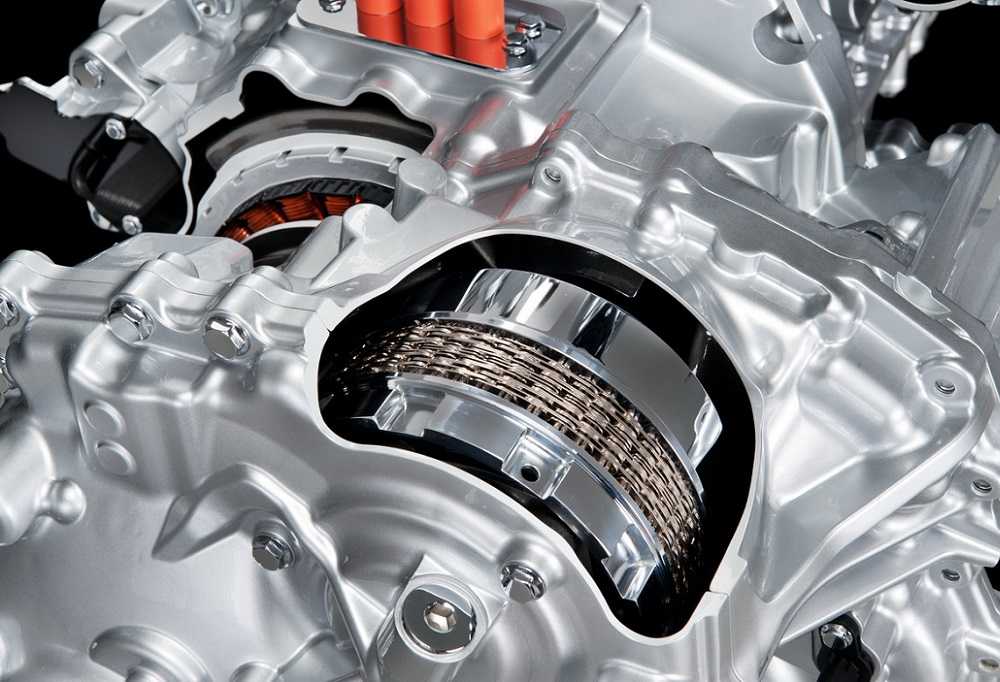

А ещё в качестве клинового ремня может выступать широкая пластинчатая стальная цепь, соприкасающаяся с конусами своими краями. Именно такой «ремень» работает в вариаторах машин Audi.

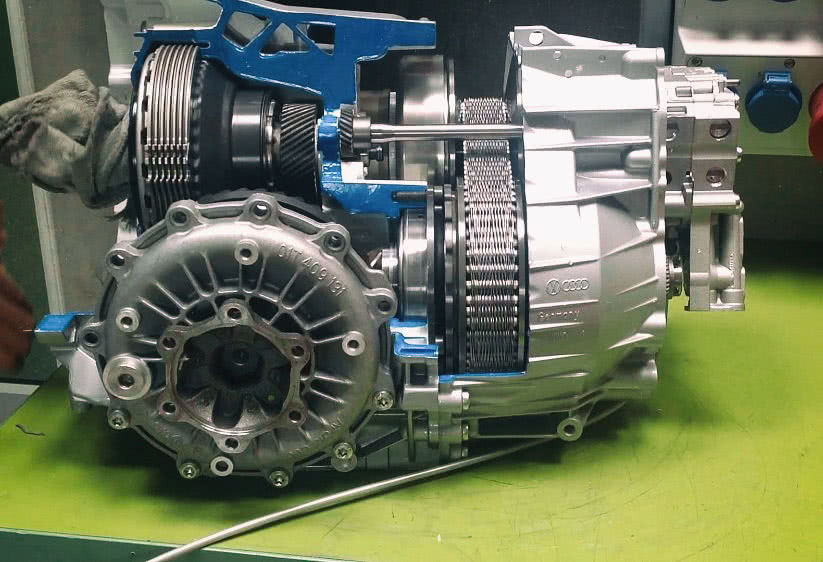

Вот такая цепь используется в вариаторах фирмы Audi.

Интересно, что для смазки цепи применяется особая жидкость, которая меняет своё фазовое состояние под сильным давлением, возникающим в месте контакта со шкивом. Благодаря этому цепь может передавать значительное усилие, практически не проскальзывая, несмотря на очень маленькую площадь контакта.

Как именно вариатор будет менять передаточное число при разгоне, зависит от выбранной программы управления. Если при разгоне на обычном автомобиле мы на каждой передаче раскручиваем двигатель, затем переходим на следующую передачу и так далее, то при наборе скорости автомобиля с вариатором мотор остаётся на одних и тех же оборотах (скажем, на оборотах, соответствующих максимальному крутящему моменту), зато плавно меняется передаточное отношение.

Это создаёт несколько странные ощущения. Жмём газ в пол, мотор выходит на большие обороты, да так и остаётся на них в течение всего разгона, воя как пылесос. Зато темп разгона — высокий, да и на переключения между ступенями время не тратится.

Впрочем, в некоторых случаях вариатор настраивают так, чтобы разгон с ним больше напоминал увеличение скорости с обычной коробкой передач, с постепенным ростом оборотов мотора.

Разумеется, при попытке заехать на холм и при замедлении авто, несмотря на нажатие педали газа, умный вариатор не оставит «включённой» высокую передачу. Шкивы для уверенного штурма высоты быстро передвинутся обратно — чтобы увеличить крутящий момент на выходе из коробки.

А ещё на некоторых машинах можно выбрать режим с несколькими «виртуальными» передачами (с 6 или даже 8), задаваемыми электроникой. Передачами, между которыми вариатор будет резко перескакивать, словно классическая коробка «автомат». Ещё в этом случае можно переключать «передачи» по собственному желанию.

Как на «автомате» с ручным секвентальным (последовательным) режимом.

Таким образом, у вариатора масса достоинств. Но есть и недостатки. Например, сравнительно небольшая, по современным меркам, «перевариваемая» мощность двигателя. Не зря такие коробки начали своё шествие по миру на машинах малого класса. Да и сейчас мощные автомобили — все сплошь и рядом укомплектованы либо «механикой», либо классическими «автоматами», либо роботизированными коробками.

Правда, прогресс идёт. И тут нельзя не вспомнить рекордсменов. Скажем, на Audi A4 2.0 TFSI клиноремённый вариатор Multitronic (с цепью) без проблем справляется с потоком в 200 «лошадей».

Вариатор Audi может передавать на колёса мощность свыше двухсот лошадиных сил.

Можно возразить, что класс D — это ещё не всё. Для автомобилей представительского и бизнес-класса, и тем более для крупного внедорожника — 200 сил уже не назовёшь такой уж большой величиной. Но достижения самых современных вариаторов на этом не исчерпываются. Так, на кроссовер Nissan Murano с 3,5-литровым V6 мощностью 234 лошадиные силы ставят клиноремённый вариатор X-Tronic. Это одна из самых крупных и тяжёлых моделей, оснащённых вариатором. А что будет завтра?

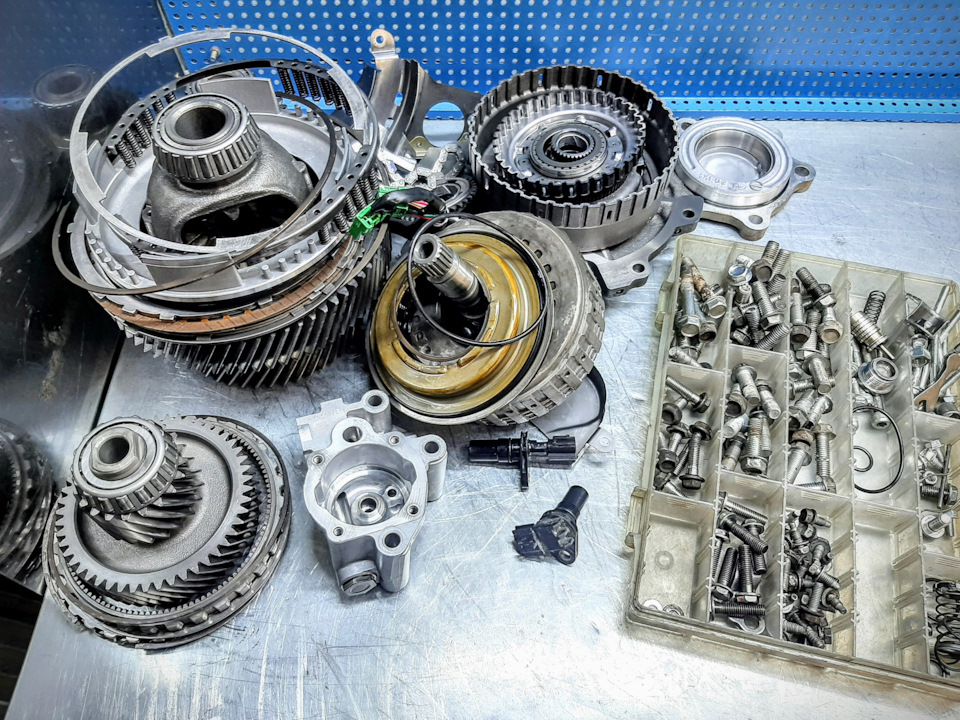

Второй недостаток вариаторов — сравнительно дорогое обслуживание и ремонт, специальная, а значит, недешёвая, трансмиссионная жидкость. Ремённые вариаторы могут через каждые 100—150 тысяч километров пробега требовать замены ремня. Масло при этом стоит несколько дороже, чем для «автомата», но зато менять его можно чуть реже — ориентировочно через 40—50 тысяч километров для разных моделей автомобилей.

И всё же вариаторы получают всё большее и большее распространение на машинах самых разных классов, к тому же и стоят они, обычно, дешевле хороших «автоматов» классического типа.

Поскольку вариаторы располагают бесконечным числом передач, они позволяют двигателю работать на наиболее выгодных режимах — нужна ли нам (на светофорных гонках) максимальная мощность, или, напротив, плавность и наименьший расход топлива (при спокойной езде). Потому модели с вариаторами отличает, при прочих равных, высокая экономичность, сочетающаяся с не менее приличной динамикой.

Кстати, в последнее время наметилась тенденция к росту числа передач у классических «автоматов». В последних моделях встречается уже 8 передач (на легковой, заметим, машине). И делается это именно для сочетания высокой динамики и экономичности. Скоро увидим автоматы с десятью ступенями или даже с двенадцатью? А вот вариаторы уже находятся там, куда обычные автоматы с их переключаемыми планетарными рядами никогда не придут. Ведь число передач у вариатора бесконечно.

Комментарии

Поделиться

Лайкнуть

Твитнуть

Отправить

Принцип работы вариатора на автомобиле: плюсы и минусы

Вариативная или бесступенчатая, автоматическая коробка передач (CVT) совсем недавно считалась изобретением из области фантастики. Сегодня же многие популярные автомобильные компании оснащают этим устройством модели своих машин. Вариатор можно увидеть в некоторых модификациях машин Mitsubishi, Toyota, Audi, Honda, Nissan и других марок ведущих компаний.

В этой статье мы расскажем, чем примечателен принцип работы вариатора на автомобиле, какие у него достоинства и недостатки по сравнению с автоматической коробкой передач.



В этой статье:

1. В чем отличие вариатора от других КПП
2. Сколько передач у вариатора
3. Какие типы вариаторной КПП являются наиболее популярными сегодня
4. Можно ли устанавливать вариатор на мощные автомобили

Что такое вариатор на автомобиле

Необязательно быть владельцем автомобиля с вариатором, чтобы столкнуться с понятием «вариативная коробка передач», например, просто рассматривая различные автомобильные журналы или сборники характеристик моделей машин. Стандартным автоматом уже давно никого не удивить, а механикой — тем более.

Вариатор пока остается диковинкой, поэтому услышать о нем в обычном мужском разговоре можно не так часто. Хотя вариативная коробка передач вовсе не является новым изобретением известных автомобильных корпораций, принцип работы механизма разработали несколько столетий назад.

Первым, кто задумался о принципе работы вариатора и создал его, был самый загадочный изобретатель — Леонардо да Винчи — в далеком 1490 г. А вот запатентована эта придумка была только в XIX веке (во второй его половине). Примечательно, что первое действующее транспортное средство с такой коробкой передач было создано спустя 500 лет после его изобретения — в 50-х годах двадцатого века.

Подобную трансмиссию впервые установили на легковые автомобили DAF (в то время компания еще специализировалась на создании легковых и грузовых авто). Позже подобие вариатора устанавливали на машины Volvo, но особой популярности такой тип трансмиссии не получил. Зато в нынешнее время вариатор пользуется спросом.

Бесступенчатая трансмиссия (вариатор) имеет аббревиатуру CVT (сontinuously variable transmission — бесступенчатый переключатель скоростей). Принцип работы вариатора на автомобиле — плавно передавать крутящий момент от мотора к колесам (или прочим движимым частям, например, винтам), без переключения скоростей. При этом бесступенчатая КПП автоматически меняет трансмиссионное соотношение по определенной программе или вручную.

Важно подчеркнуть, что в принципе работы CVT (в отличие от роботизированной КПП и АКПП) нет переменных передач, то есть при движении автомобиля не наблюдаются привычные толчки при смене передачи, а набор скорости имеет плавный и четкий ход.

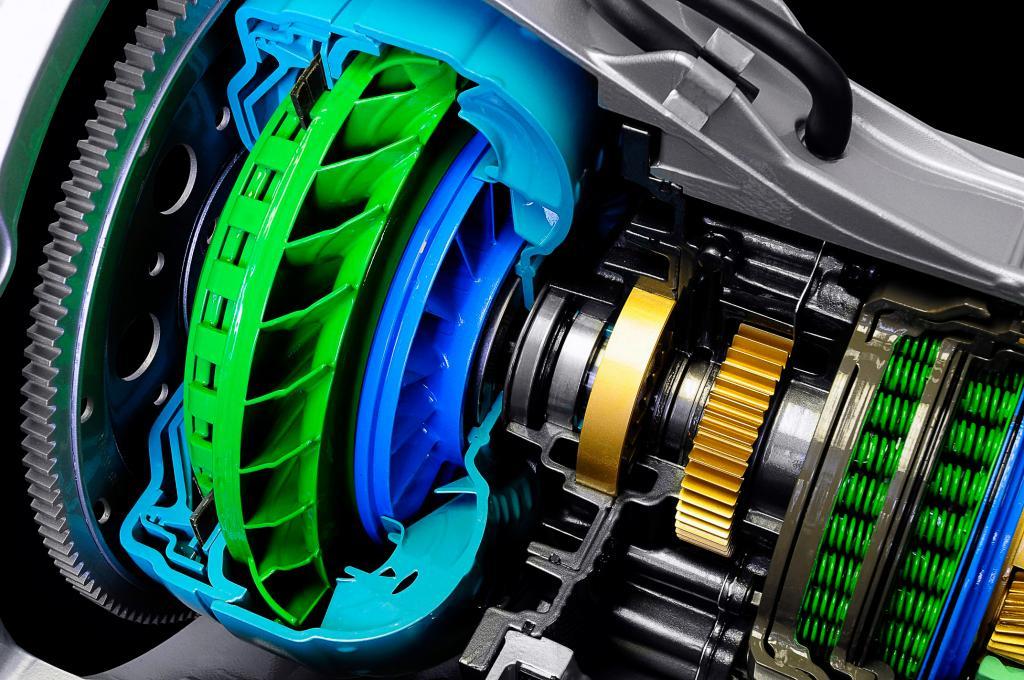

Отличие вариатора от прочих коробок передач

Механическая трансмиссия (МКПП) имеет 5 скоростей, коробка-автомат — 8 скоростей, а CVT оснащен неограниченным количеством передач. Но это не главная ее особенность. Чтобы читателю было проще понять принцип работы вариатора на автомобиле, оценить его преимущества, вкратце расскажем о работе двигателя.

Во-первых, в принципе работы традиционных ступенчатых КПП есть важный недочет — они имеют ограниченное число передач, которых иногда при движении бывает мало. Даже при условии езды по гладкой дороге мотор, разгоняясь, должен преодолеть внешнюю нагрузку (силу инерции), а потом, после достижения оптимального соотношения оборотов и передаточного числа, он может набрать нужную скорость. После этого момента передача становится ниже. Чтобы повысить передачу, нужно использовать больше ступеней, наличие которых не предусмотрено в механической коробке.

Еще один минус — при переключении скоростей происходит толчок. С учетом этих нюансов производители решили отказаться от передач и, в конечном итоге, получили вариативную коробку, которая сменяет скорости мягко, без рывков.

Принцип работы вариатора на автомобиле заключается в постепенном изменении крутящего момента на ведущем и ведомом диске. Движение начинается мягко, в отличие от других видов коробок передач. Особенности работы вариатора в автомобиле создают впечатление, будто в нем установлен мощный электрический двигатель. Скорость набирается плавно, без присутствия посторонних шумов.

Поэтому CVT не нужен переключатель скоростей, благодаря нему автомобиль увеличивает скорость движения намного быстрее, чем при использовании других трансмиссий.

Помимо этого, автомобилем с вариатором намного легче управлять. С ним сможет справиться даже водитель-новичок из-за того, что этот принцип КПП не зависит от манеры вождения и не заглохнет при движении. Даже при внушительном разгоне автомобиля работа движка практически бесшумна, в сравнении с другими трансмиссиями. Если надавить на педаль газа полностью, то авто ускорится буквально молниеносно, без привычного «рычащего» шума.



Некоторые водители не любят, когда мотор не издает привычных звуков при переключении скорости, но в основном, это те, кто привык к езде на коробке-автомате или спорт-карах, где рев двигателя только подзадоривает гонщика.

Вариатор имеет большие возможности, как доказательство этого — запрет его использования на гонках Формулы-1 до 1994-го года.

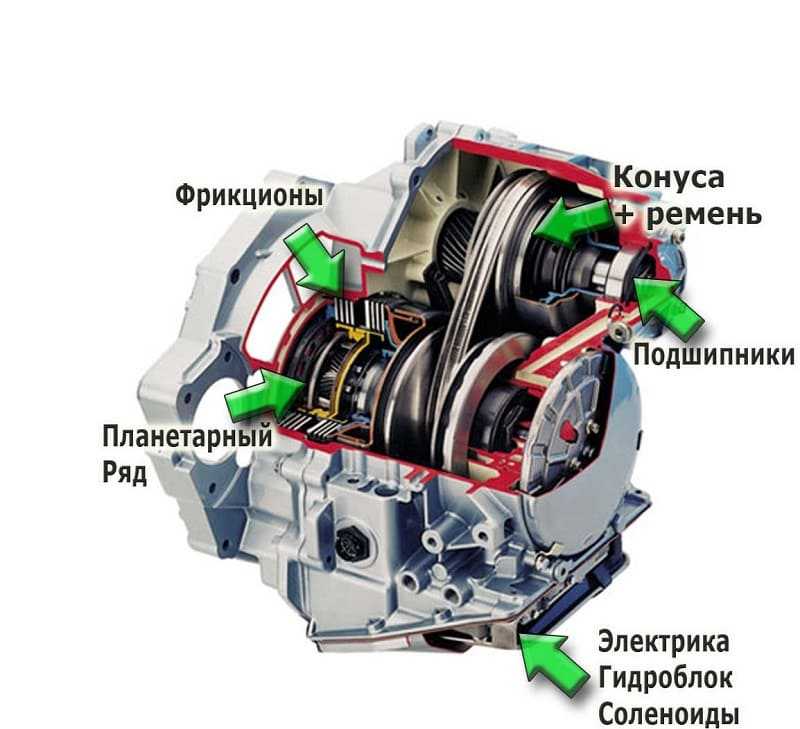

Устройство вариатора на автомобиле

Внешне вариативная коробка передач ничем не отличается от коробки-автомата. Визуально невозможно понять, что установлен именно вариатор. Ручка переключения скорости тоже не имеет отличий от обычного рычага АКПП и даже названия режимов — P, R, N, D — такие же.

Главное отличие кроется в принципе работы вариатора в автомобиле. В нем нет обычных чисел передач (1-й, 2-й и так далее). Вариативная коробка имеет огромное количество передач, которые постоянно варьируются, о чем говорит и само название агрегата.

С этим связано и отсутствие рывков, когда автомобиль трогается с места или происходит переключение оборотов двигателя. Во время движения, разгона и торможения вариатор плавно и бесшумно меняет передаточное число.

Принцип работы вариатора на автомобиле

В настоящее время существует два типа строения вариатора:

1. Клиноременный. Таком вид устанавливают на 95 % авто с CVT.
2. Тороидный. Практически не используются в настоящее время из-за сложных настроек и строения.

Принцип работы вариатора на автомобиле заключается в плавной смене скоростей (передаточного числа) как при повышении, так и при снижении скорости. Безусловно, большую работу делает компьютерная программа, которая и создает ступени, но они запрограммированы для ручного управления (при движении по снегу или грязи, когда скорость не имеет значения, а важна только максимальная тяга). Сама же коробка ступеней не имеет, это обеспечивает передачу усилий от коробки к колесам намного точнее.

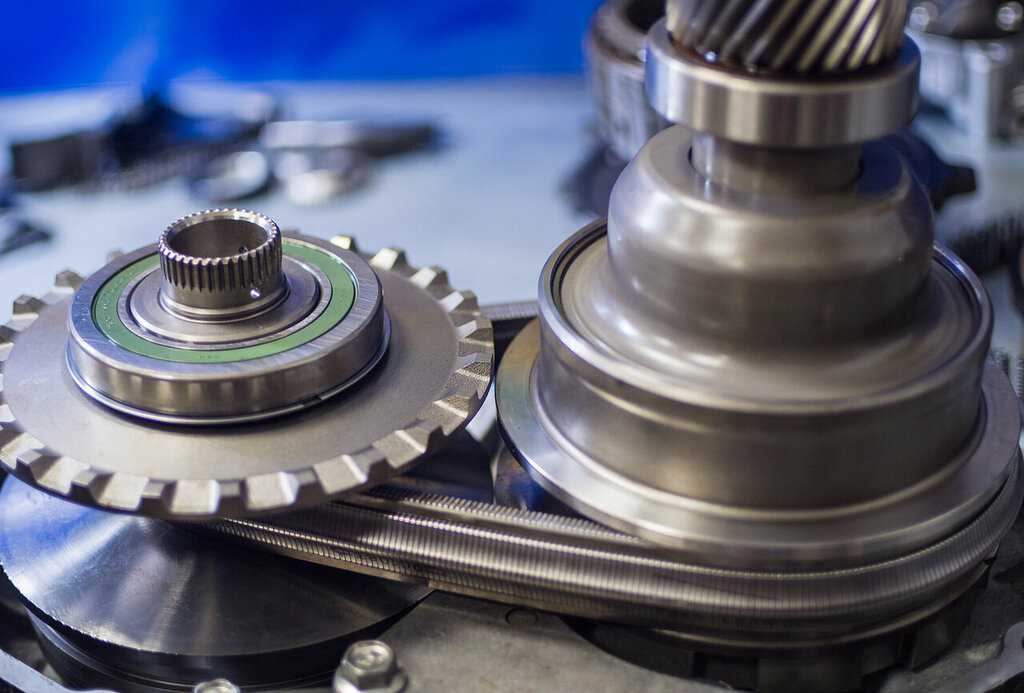

• Клиноременные вариаторы

Самые популярные типы трансмиссии, используются в автомобилях марок Infiniti, Audi, Nissan и пр. Давайте рассмотрим принцип их работы.

Осуществляется передача трансмиссионного числа от главного (ведущего) шкива (который связан с силовым агрегатом) к ведомому (который связан с приводом и колесами) по принципу ременного сообщения.

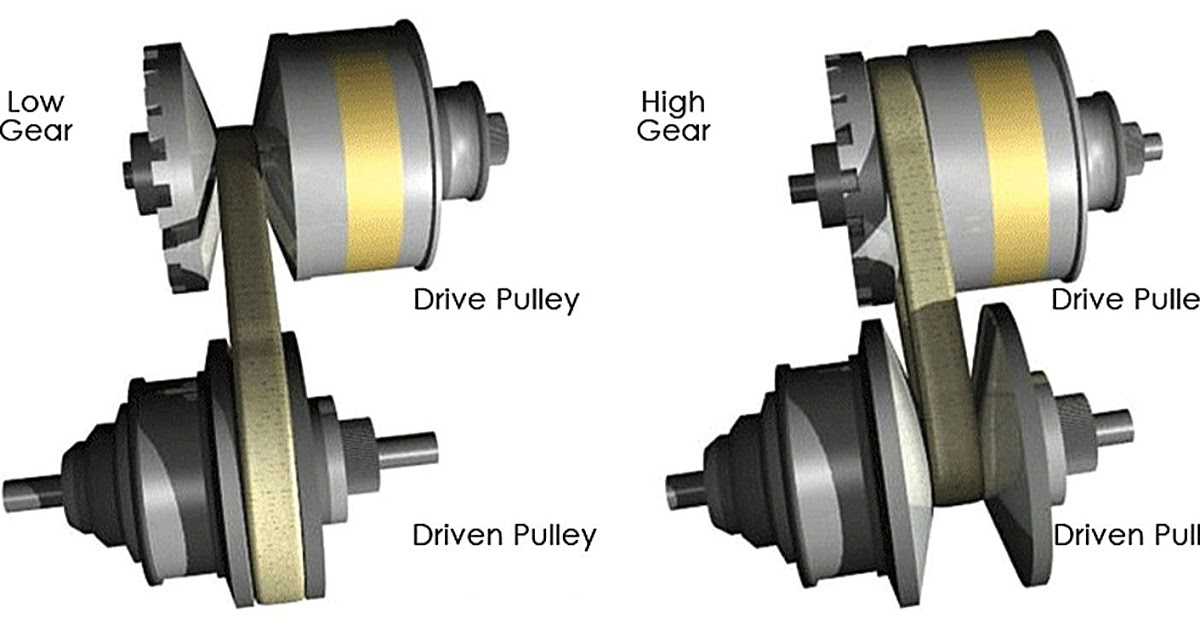

Смена передаточного числа происходит по принципу изменения диаметра шкивов. Изготовитель сделал их разборными, а не сплошными, состоящими из двух частей конической формы, обе части посажены на вал и могут сходиться и расходиться. Диаметр в месте соприкосновения ремня со шкивом изменяется в зависимости от скорости и нагрузки.

Попросту говоря, принцип работы заключается в следующем: когда автомобиль трогается, мотору нужно большое усилие, чтобы начать движение колес. Чтобы снизить нагрузку двигателя до минимума, ведущий вал должен быть самого маленького диаметра (конусы разводятся в месте соприкосновения).

Диаметр ведомого вала в этот момент должен быть, напротив, максимальным (конусы сводятся). За счет этого ведущий шкив проделывает несколько оборотов, чтобы ведомый сдвинулся всего на один (максимальное число). Этот процесс намного снижает нагрузку на силовой агрегат, что значительно облегчает ему работу.

После набора скорости передаточное число уменьшается (это необходимо для снижения тяговой силы, но при этом происходит увеличение оборотов на ведомом шкиве). Принцип работы: диаметр ведущего рола увеличивается (конусы сходятся), а у ведомого, напротив, расходятся.

При максимальном диаметре ведущего шкива и наименьшем ведомого, первый один раз оборачивается, а второй за этот промежуток делает несколько оборотов (из-за этого скорость его вращения наибольшая). Но в этом случае нагрузка на двигатель намного выше.

Вывод: трансмиссионное число достигается по принципу изменения диаметров двух шкивов и ременной передачи (между ними).

• Тороидные вариаторы

Принцип работы вариатора на автомобиле тороидного типа принципиально отличается от предыдущего. Передача тяги осуществляется при помощи роликов, зажатых между шкивами. Шкивы имеют форму тороида (из-за чего имеет такое название) и располагаются на одном стержне.

Принцип действия: чтобы тороидный вариатор сменил передаточное число, роликам необходимо изменить свое положение. Для наибольшей тяги зажимы роликов нужно повернуть по направлению к ведомому шкиву, такое расположение сведет диаметр контакта ролика и шкива к минимуму, в то же время у ведомого ролла диаметр будет наибольшим.

При увеличении скорости необходимо увеличение вращения и снижение передаточного числа, ролики отходят в противоположную сторону (ведущего ролла), при этом оба диаметра изменятся противоположно.

Товары из категории

Перейти в каталог

Достоинства и недостатки вариатора

Крупнейшие автомобильные компании наладили производство модификаций CVT, изготовляемых на собственных предприятиях. Чтобы как-то отличать их от других коробок передач, каждая компания придумала определенные названия агрегату.

Вариаторы «Ecotronic» и «Durashift CVT» — производитель Ford, «Multidrive» — Toyota, «Lineartronic» была сконструирована Subaru. Некоторые компании создали по два вида вариатора: «X-Tronic» и «Hyper» от Nissan. «Multimatic» производит Honda, Autotronic — Mercedes-Benz.

Принцип работы любого технического изобретения имеет свои недочеты, исключением не стал и вариатор. Все недостатки его работы, конечно, стараются устранить, но пока они еще присутствуют, следует о них рассказать:

• Такие трансмиссии не используют в мощных автомобилях, хотя есть несколько удачных примеров именно с вариаторами.
• Ремонт коробки с принципом вариатора обойдется очень дорого, ко всему прочему, не на каждом СТО смогут произвести починку деталей. Найти квалифицированного механика, который разбирается именно в такой системе переключения передач, очень трудно.
• Работа CVT в автомобиле зависит от показаний различных приборов, и если хоть один из них окажется неисправным, может произойти сбой всей программы контроля трансмиссии.
• Наполнять аппарат нужно только специальной жидкостью, уровень которой нужно все время контролировать. Она стоит очень дорого в сравнении с другими аналогами, подходящими именно для коробок передач.
• Оказывается большая нагрузка на коробку передач.
• Для автомобилей с CVT есть ряд ограничений для буксировки и при использовании прицепа.

Но машина, оснащенная коробкой передач по принципу вариатора, имеет массу преимуществ:

• Комфорт во время движения.
• Мягкий ход автомобиля, быстрый набор скорости и торможение без толчков (как в механической или автоматической трансмиссии).
• Стабильные показатели даже при долгой работе мотора.
• Экономия топлива, благодаря оптимальной нагрузке на мотор и рассчитанному принципу работы автомата.
• Сниженные показатели выхлопных газов во время движения по сравнению с автомобилями с обычной коробкой или коробкой-автоматом.
• Безопасное движение по обледенелым трассам, вариативная коробка исключает пробуксовку.
• Компьютерное управление работой мотора увеличивает время его эксплуатации и спасает от частых ремонтов.
• Принцип работы вариатора позволяет автомобилю ехать почти без шума, в отличие от автомата и МКПП.

Новые виды вариаторов

Ежегодно производители автомобилей выпускают модели с бесступенчатой коробкой переключения скоростей. Причем характеристики его работы постоянно улучшаются, оборудование совершенствуется. Совсем недавно компании JATCO и Nissan выпустили общее изобретение — улучшенный вариатор с облегченной и уменьшенной конструкцией. CVT совместил в себе новую коробку и клиноременную систему. У этого аппарата очень хорошие показатели работы:

• Увеличенное число передач. Создатели расширили диапазон на 20 % (в сравнении с обычным CVT). Это позволяет автомобилю быстро разгоняться и сбрасывать обороты.
• Весит обновленный агрегат на 13 % меньше, чем его стандартный прототип.
• Имеет систему ASC, что позволяет компьютеру выбирать передаточное число, оптимально подходящее в момент разгона и остановки.

Учредители автокомпании «Порше» заявили, что в настоящее время проводят разработку по апгрейду CVT и улучшению принципа его работы. Они стараются поднять показатели комфорта во время езды, набора скорости и остановки. Хотят снизить объем потребляемого топлива, но в то же время увеличить коэффициент полезного действия. В планах у создателей — сделать такой тип CVT, принцип работы которого будет похож на восьмиступенчатую трансмиссию.

Усиленная работа над улучшением бесступенчатой коробки переключения скоростей подтверждает еще раз, что будущее за ней. Не исключено, что очень скоро вариатор станет альтернативой всем обычным КПП (автомат, механика и РОБОТ). Особый акцент производители автомобилей делают на его комбинированные модели, при которых работа двигателя будет самой идеальной, энергия будет сохраняться в специальном накопителе и тратиться только на передвижение транспортного средства.

Как работает вариатор вашего скутера?

Если у вас дома есть скутер, вы наверняка слышали термин «вариатор». В этой статье мы объясним, как работает вариатор скорости вашего скутера и как получить максимальную отдачу от этого компонента.

Что такое вариатор?

Вариатор скутера является одной из самых важных деталей этого типа мотоцикла, так как без механической коробки передач он отвечает за изменение передаточных чисел или передач нашего скутера.

Чтобы понять это проще, мы должны рассматривать вариатор нашего скутера как звездочки велосипеда. Если у нас будет большая передняя звезда, нам придется приложить большее усилие, но мы будем больше двигаться с меньшим ходом педали, а с маленькой мы будем двигаться с меньшим усилием, но нам придется больше крутить педали.

Вариатор нашего мотоцикла находится в самом начале трансмиссии скутера, соединенный с коленчатым валом двигателя для передачи всей вырабатываемой им мощности на колеса.

Части вариатора:

Вариатор скорости скутера состоит из разных частей, хотя в зависимости от типа вариатора, как мы объясним ниже, они могут меняться. Состав вариатора следующий:

• Ползунок: Это металлический цилиндр, на который опирается вариатор и который фиксирует его для правильной работы.

• Шкив: Деталь, соприкасающаяся с приводным ремнем скутера.

• Массы или ролики: Противовесы, отвечающие за работу и открывание вариатора. Чем легче вес, тем позднее открытие и выше ускорение. Чем тяжелее вес, тем раньше открытие и выше максимальная скорость.

• Рампа или колокол: Внутренняя часть привода, по которой скользят грузы или ролики, в зависимости от типа привода.

• Смазка только на некоторых моделях: Только в обычных приводах используется смазка для смазки и уменьшения трения между штифтом и приводом.

В любом типе вариатора мы обнаружим, что шкив находится в непосредственном контакте с ремнем, и он ограничен полушкивом, который направляет его.

Типы вариаторов

На рынке есть разные производители, которые производят этот тип компонентов для скутеров не только в качестве запасной части на случай поломки оригинального, но и для повышения производительности нашего мотоцикла.

Оба типа вариаторов работают благодаря центробежной силе, создаваемой коленчатым валом скутера, но мы можем выделить 2 типа вариаторов в зависимости от их внутреннего движения:

Обычный или роликовый вариатор

Наиболее широко используемый и самый один, используемый производителями серий и некоторыми производителями производительности, где пандусы, направляющие и веса роликов модифицируются для получения других функций.

В этом типе вариатора ролики перемещаются в продольном направлении (качение), открывая или закрывая вариатор и передавая мощность двигателя на систему привода.

Ролики перемещаются по пандусам, расположенным внутри вариатора. В зависимости от наклона или наклона пандусов характеристики и результат на нашем мотоцикле будут разными.

Схема вариатора обычного скутера и его частей.

Вариатор поперечный

Менее известный, но более эффективный из двух, так как он упрощает работу и улучшает функции или преимущества, которые может предложить обычный.

В отличие от обычного вариатора, в поперечном вариаторе (также известном как осевая передача или осевой вариатор) не используются ролики, а имеются массы. Массы представляют собой противовесы, изготовленные из кевлара и пластика, которые выполняют ту же функцию, что и ролики.

В этом случае вместо роликов, движущихся в продольном направлении, массы перемещаются в поперечном направлении, прикладывая усилие к раструбу вариатора и заставляя его двигаться для открытия или закрытия вариатора.

Колокол в поперечном вариаторе является ключевым элементом, так как он заменяет функцию, которую выполняют аппарели. Для правильной работы вариатора необходим правильно откалиброванный колокол.

Схема поперечного вариатора скутера и его частей с

Преимущества поперечного вариатора

Установив поперечный вариатор на наш скутер мы не только улучшим характеристики нашего мотоцикла, но и также выигрывают в удобстве и комфорте в 4-тактных двигателях. С поперечным вариатором мы компенсируем мелкие неровности 4-тактного двигателя внутреннего сгорания, потому что уменьшаем внутреннее трение внутри трансмиссионной группы.

Поперечный вариатор JCosta и его детали

Если обратить внимание на производительность, которую мы можем получить с поперечным вариатором, мы увидим, что мы будем набирать скорость как на низкой скорости, так и на высокой скорости. Это позволит нам иметь большее ускорение с закрытым вариатором и большую максимальную скорость с открытым вариатором.

Во многих случаях в результате установки поперечного вариатора также получается, что наш двигатель работает более расслабленно. Как следствие, двигатель не пострадает и сможет проехать больше км, чем со штатным вариатором.

Если вы хотите улучшить характеристики своего мотоцикла или просто провести техническое обслуживание своего скутера, посетите наш магазин и найдите свой вариатор JCosta по лучшей цене.

Настройка вариатора — Правильный выбор веса катка — Скутер Focus

Из различных вещей, которые вы можете сделать со своим самокатом для повышения производительности, выбор оптимального веса ролика, вероятно, является самым дешевым, простым и наиболее эффективным (при условии, что веса не были оптимизированы ранее).

Вариатор является ключевым компонентом трансмиссии и представляет собой эффективную и автоматическую систему переключения передач, которая непрерывно меняет передаточное число от низкого до высокого в зависимости от скорости скутера. Роликовые грузы в вариаторе определяют, насколько быстро передаточное число изменяется от низкого к высокому во время ускорения и какое передаточное число используется при любой заданной скорости.

Вариатор с 8 роликами (чаще 6)

Грузы управляют «переключением передач» за счет центробежной силы. Чем быстрее крутится вариатор, тем больше усилие, а чем тяжелее грузы, тем больше усилие. Таким образом, набор легких грузов и медленно вращающийся вариатор означает малое усилие и медленное переключение передач (или вообще отсутствие переключения), тогда как быстро вращающийся вариатор и тяжелые веса означают большое усилие и склонность к быстрому переключению передач и остановке. на «высшей» передаче дольше.

По аналогии с 6-ступенчатым автомобилем с ручным переключением передач, ролики с малым весом действуют так, как будто вы остаетесь на 1-й передаче, пока двигатель не достигнет пиковых оборотов (скажем, 7000 об / мин), затем переключаетесь на 2-ю передачу до пиковых оборотов снова, затем на 3-ю. , 4-я, 5-я и 6-я передачи (но только до 6-й передачи, если на 5-й передаче можно получить пиковые обороты). Это дает вам быстрое ускорение за счет некоторой экономии топлива и, возможно, никогда не разогнаться до максимальной скорости на 6-й передаче. С другой стороны, большие веса роликов подобны пребыванию на 1-й передаче до 2000 об/мин, а затем переключению на 2-ю передачу. Когда Ревиз снова достигает 2000 об/мин, переключаясь на 3-ю передачу и так далее. Медленный разгон, хорошая экономичность и в итоге высокая скорость на 6 передаче.

Так как же решить, какие весовые ролики использовать? Для скутера объемом 150 куб. см вы можете получить ролики весом от 10 до 15 г. Какой из них лучше, зависит от скутера, мощности двигателя, передаточных чисел, конструкции вариатора, веса гонщика и того, что вы хотите от скутера (максимальная экономичность, максимальная производительность). Если у скутера есть тахометр (счетчик оборотов), это упрощает жизнь, потому что вы можете видеть, что происходит.

6 ролик Вариатор и комплект роликов

Типичный 150-кубовый двигатель скутера развивает максимальную мощность при 7500 об/мин. Если вы разгоняетесь на полном газу, а обороты поднимаются примерно до 4500 об / мин и почти не останавливаются на этом уровне, значит, катки слишком тяжелые. С другой стороны, если обороты доходят до 8000 об/мин и остаются на этом уровне, ролики слишком легкие. В идеале для максимальной производительности обороты должны подниматься до 6500-7000 об/мин и оставаться на этом уровне, пока вы полностью разгоняетесь (дроссель полностью открыт). Когда вы достигаете желаемой скорости (скажем, 45 миль в час), когда вы отпускаете газ, обороты должны немного падать (до примерно 6000 об/мин, в зависимости от скутера). Хотя это указывает на то, являются ли ролики слишком тяжелыми или слишком легкими, на самом деле это не говорит вам, насколько они слишком тяжелые (или слишком легкие). Приходится гадать, исходя из того, каков реальный вес роликов в вариаторе. Для скутера объемом 150 куб. см маловероятно, что они будут легче 10 г или тяжелее 15 г, поэтому вы должны оказаться где-то в этом диапазоне.

Небольшой тахометр двигателя — цена менее 10 долларов США

Если на скутере нет тахометра, то настройку придется делать по «ощущению» мотоцикла или по звуку мотора — вот тут-то и пригодится опыт! Однако, если у вас нет опыта, легко добавить небольшой тахометр к скутеру или другому небольшому двигателю. Вы можете найти их на eBay менее чем за 10 долларов — см.

Тахометры для малых двигателей. Они просты в использовании и работают от небольшой внутренней батареи, поэтому вам не нужно подключать их к электрической системе скутера. Небольшой провод наматывается на внешнюю сторону провода свечи зажигания, чтобы улавливать сигнал, который преобразуется в число оборотов в минуту.

На недавнем скутере, над которым я работал, исходные ролики были 14gm, а двигатель держал около 5500 об / мин во время ускорения. Снижение веса роликов до 11 г увеличило скорость до 6500 об/мин и дало заметно лучшее ускорение без существенной потери максимальной скорости. Метод проб и ошибок может быть лучшим (или единственным) способом судить. К счастью, набор роликов стоит дешево (менее 10 долларов), так что вы можете позволить себе экспериментировать. На самом деле вы можете изменить набор более тяжелых роликов, чтобы уменьшить их вес, обработав (или заполнив) центральный металлический цилиндр. Если вы попробуете это, важно поддерживать одинаковый вес каждого ролика, чтобы сохранить баланс вариатора. Вы можете смешивать веса, если вы осторожны. Если вариатор использует 6 роликов, вы можете смешать 3 ролика по 10 г с 3 роликами по 12 г, чтобы получить эффективный вес ролика 11 г, но вы НЕОБХОДИМО ИЗМЕНИТЬ грузы вокруг вариатора, чтобы он оставался в равновесии. Если у вас есть все 10-граммовые грузы с одной стороны и все 12-граммовые грузы с другой, у вас будут проблемы.

Цилиндрические ролики можно заменить «ползунками» необычной формы, показанными выше. Некоторые говорят, что ползунки обеспечивают более плавное переключение передач и лучшую производительность, а также меньше подвержены износу. Они обычно немного дороже, но могут стоить немного более высокой цены. Как правило, большинство тюнеров считают, что для оптимизации производительности вам нужен слайдер, который немного тяжелее (на 1 г?), чем ролик. характеристики, но опять же это может быть методом проб и ошибок и не все вариаторы реагируют одинаково.
