Управление и регулировка печки ВАЗ-2109

Современная печка ВАЗ — это идеальное оборудование для обогрева салона транспортного средства и лобового стекла. Несмотря на это, агрегат всё-таки может выходить строя. По этой причине иногда требуется проведение ремонтных мероприятий или специальная настройка. Если всё-таки функциональность печки не радует по-настоящему, нужно понять, как наладить отопление с учётом личных пожеланий. Для выполнения поставленной задачи требуется выполнение простых задач с помощью инструментов.

Воздушная система автомобиля ВАЗ-2109

Содержание

1. Как можно восстановить функциональность автомобильной печки
2. Как можно доработать систему отопления ВАЗ
3. На какие аспекты обратить внимание
4. Недостаточное открытие крана отопительного прибора
5. Недостаточная герметичность воздуховодов
6. Воздушные пробки в радиаторе

Как можно восстановить функциональность автомобильной печки

В большинстве случаев нарушение функциональности происходит из-за дефлекторов, с которыми всё-таки можно поладить. При таком раскладе на автомобильное стекло дует недостаточно тёплый воздух. Основная задача — это настройка функциональности печки ВАЗ-2109.

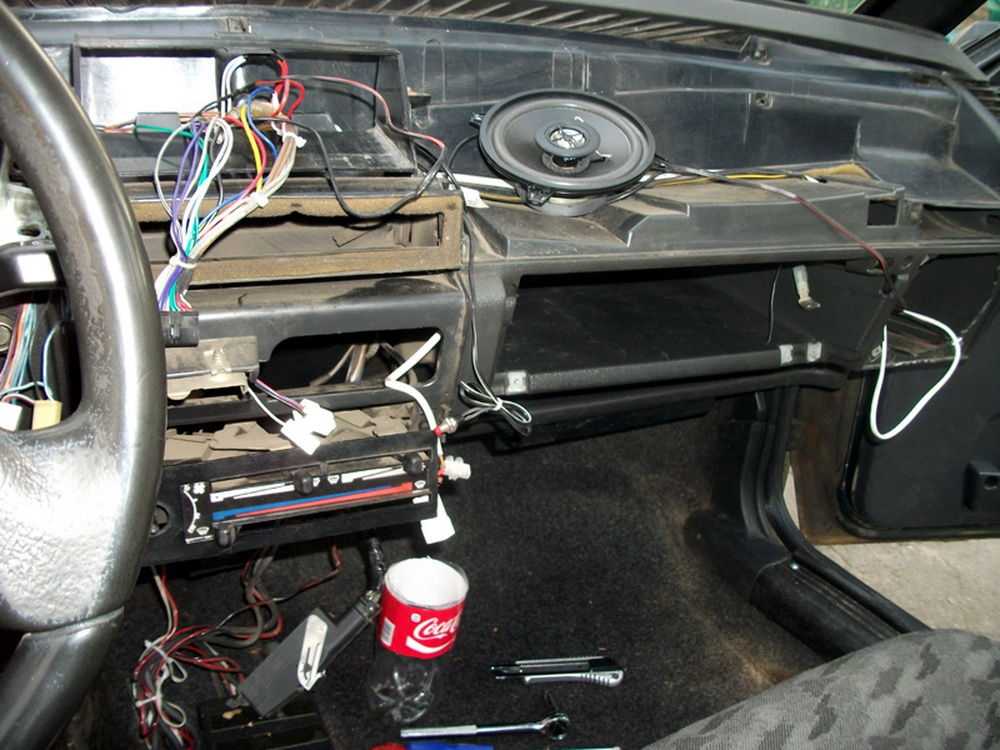

В самом начале следует снять переднюю торпеду для гарантированного доступа к заслонке, которая отсекает холодный воздух. При этом нужно проверить её функциональность. Для этого рекомендуется проверить плотность прилегания элемента к кожуху, по которому передаются воздушные потоки.

Чаще всего между закрывающим элементом, а также стенками желоба образуется зазор больших размеров. Принудительное поднятие заслонки вверх должно уменьшать существующий зазор. Для этого следует использовать обычные плоскогубцы. Изначально нужно найти трос крепления, находящийся с правой стороны от педали газа, а затем аккуратно выгнуть проволоку. После этого будет гарантироваться максимальная защита от холодного воздушного потока.

Выполнение всех вышеперечисленных задач позволит предотвратить материальные затраты. Более того, появится хорошая возможность для успешной регулировки печки.

Как можно доработать систему отопления ВАЗ

Как взаимодействовать с отопителем ВАЗ? Во многих ситуациях рекомендуется проведение доработки отопительной системы.

Многие автомобилисты отмечают, что зимой печка способна работать во всю свою потенциальную силу. При этом горячий воздух идёт в автомобильный салон, но стёкла продолжают оставаться не обдуваемыми. В результате любое снижение температурных показателей приводит к тому, что лобовое стекло сталкивается с существенным потоком холодного воздуха. При таком раскладе появляется серьёзный риск появления наледи на лобовом стекле с дальнейшим ухудшением обзора для водителя. Такая проблема чаще всего объясняется заслонкой, причём для улучшения работы отопительного оборудования рекомендуется подтягивать печной трос. Для этого используются кусачки, отвёртка крестообразной формы, плоскогубцы, шило. Как лучше всего действовать для достижения наилучших результатов?

1. В самом начале нужно снять левый экран с приборной панели. Важно отметить, что требуемая пластина прикреплена с помощью трёх шурупов, причём она всегда находится по правую ногу от водителя. До этого печку следует перевести в правую сторону до упора и снять металлическую защёлку.
2. Следующий этап предусматривает снятие защитной детали с троса. Для этого пластиковую защитную деталь нужно аккуратно отодвинуть в сторону.
3. Изначально обрезается один виток, для чего рекомендуется воспользоваться кусачками. Оставшиеся витки рекомендуется зажать в горизонтальном положении, используя плоскогубцы и плотно закрутить. При этом они должны быть выровнены все вместе.
4. Кончик троса лучше всего вернуть на прежнее место.
5. После проведённых мероприятий нужно проверить работоспособность печки. В большинстве случаев проблема устраняется, так как натяжной элемент обладает коротким ходом.
6. Финальная стадия — это сборка защёлки, пластины и установка приборной панели на её классическое место.

На самом деле управление печкой на автомобиле ВАЗ-2109 радует удивительной лёгкостью, но при этом крайне важно понимать, в чём же кроется основной секрет правильного отопления автомобильного салона.

На какие аспекты обратить внимание

В каких случаях система отопления автомобильного салона даёт свои сбои? На какие аспекты обратить повышенное внимание?

Недостаточное открытие крана отопительного прибора

Настоящая проблема в большинстве случаев отмечается у автомобилей ВАЗ с передним приводом. Для проверки необходимо сравнить температурный режим двух патрубков, а именно — приводящего и отводящего. Если отмечается разница в температуре, клапан недостаточно открыт. Для того чтобы провести настройку, необходимо натянуть трос, предназначенный для управления клапаном до максимально открытого состояния. При этом следует внимательно следить за состоянием всей конструкции, так как клапан представляет собой слабое место и рано или поздно его переключение перестанет быть возможным. Кардинальным решением может быть удаление клапана из системы или установка шарового крана, но в обоих случаях будет отмечаться проблема с лёгкой регулировкой жидкости, используемой для охлаждения салона.

Недостаточная герметичность воздуховодов

Воздух, который нагнетается вентилятором используемой печи, способен частично уходить в щели. При этом происходит понижение температуры в автомобильном салоне. В обязательном порядке требуется герметизация соединений всей конструкции, так как только в этом случае будет сохраняться оптимальная температура воздуха.

Воздушные пробки в радиаторе

Ещё одна причина, по которой регулятор отопления не может работать в полную силу, — это наличие воздушных пробок. Проявлением проблемы может быть холодный воздух, который идёт из дефлекторов. В этом случае транспортное средство нужно установить на возвышенность передними колёсами, после чего открыть полностью кран печки и выполнить газование.

В 99% случаев переключатель, который отвечает за работу печки, можно успешно регулировать. Самое важное — это понимать, по какому принципу необходимо действовать и как можно повысить эффективность отопительного оборудования у автомобиля ВАЗ.

https://www.youtube.com/watch?v=F6QkZ73PsuI

Устройство печки ВАЗ-2109 с низкой и высокой панелью: регулировка

Систему отопления салона вазовской «девятки» можно назвать традиционной. Комфортная температура обеспечивается благодаря теплому воздуху, подогреваемому радиатором отопителя. Направляется он в салон через систему воздухопроводов. По сути, здесь все достаточно просто. Однако нередко владельцы «девяток» испытывают проблемы с данным узлом авто. Особенно неприятно, когда они возникают в холодную пору года. Зачастую данные проблемы можно устранить своими руками. Но перед тем как приступать к ремонту, следует знать не только возможные причины, но и понимать, что и где находится.

Как уже говорилось выше, конструкция система обогрева «девятки» достаточно простая. Давайте рассмотрим ее немного детальнее. В частности, сама печка состоит из 2-х кожухов. Изготовлены они из пластмассы и соединены между собой специальными скобами. В качестве уплотнителя конструкторы решили использовать жгут – он закладывается в соответствующие пазы кожухов. В верхней части отопителя находится вентилятор, отвечающий за принудительную подачу нагретого воздуха в салон автомобиля. Крепится он с помощью 2 винтов. Следует отметить, что вентилятор в случае необходимости можно снять или поставить на место, подобравшись к нему со стороны моторного отсека. Данное решение является достаточно удобным.

Читайте также: Тюнинг приборной панели ВАЗ-2109

К кожухам вентилятора крепится электрический двигатель. Установка 2-х спиралей резистора позволят выбирать одну из трех возможных скоростей вращения. Следует отметить один момент. За выбор желаемой скорости отвечает дополнительный резистор.

Находится он с левой стороны кожуха печки, и крепится с помощью 1 винта. Найти его при необходимости будет несложно.

В кожухах печки установлен радиатор, здесь, собственно, и происходит подогрев воздуха, подаваемого затем в салон. Находится он с правой стороны. К кожуху радиатор прикреплен с помощью 3-х винтов, а в качестве уплотнителя конструкторы выбрали пенополиуретановую прокладку. Состоит нагреватель из:

• охлаждающих пластин;
• трубок;
• 2-х пластмассовых бачков.

Также достаточно простой является и конструкция краника отопителя. Он состоит из корпуса и 2-х пар патрубков. Резиновыми шлангами к системе охлаждения подсоединяется краник печки. Как видим, ничего особо сложного здесь действительно нет. За циркуляцию жидкости в системе охлаждения отвечает насос. На подводящей магистрали в корпусе крана располагается клапан. В нем имеется отверстие, пропускающее охлаждающую жидкость. Управлять подогревом воздуха можно с помощью соответствующей рукоятки. Обеспечивается это благодаря соединению через тягу ее рычага с клапаном. Принцип действия здесь следующий. После поворота рычага имеющееся в клапане отверстие открывает магистраль. После этого жидкость по освобожденному от препятствия пути начинает поступать в радиатор.

Непосредственно печкой можно управлять, меняя положение 3-х рукояток. Их рычаги установлены на осях пластмассового кронштейна, а тот, в свою очередь, прикреплен с помощью 4-х винтов к приборной панели. Давайте рассмотрим, как работает данная система. Рукояткой, отвечающей за управление подогревом можно воздействовать на рычаг грана. Как уже говорилось, осуществляется это через тягу. Также данной рукояткой регулируется и положение заслонки, путем воздействия на рычаг ее привода.

Чтобы запустить процесс подачи в салон теплого воздуха, нужно проделать одну простую манипуляцию. Просто передвиньте рукоятку в крайнее правое положение. После этого полностью откроются кран и заслонка, и жидкость устремится в радиатор. Вентилятор, в свою очередь, будет принудительно подавать уже нагретый воздух в салон автомобиля – правда, здесь придется немного подождать. Прежде чем вы ощутите тепло, радиатор еще должен нагреть жидкость до нужной температуры.

Если переместить рукоятку в среднее положение, то заслонка и кран займут «полупозицию». Соответственно, через радиатор будет проходить не весь объем жидкости, а лишь ее часть. Иными словами, вы регулируете необходимый на данный момент уровень прогрева. Для того чтобы подача теплого воздуха в салон полностью прекратилась, просто передвиньте рукоятку в крайнее левое положение. Это приведет к полному перекрытию заслонки и краника. Если запустить вентилятор, то он будет подавать в салон авто уже не теплый, а холодный воздух.

Верхняя левая рукоятка отвечает за поступление воздуха в зону ног. С помощью тяги она соединяется с рычагом заслонки. Принцип действия здесь также очень простой. Переместив рукоятку влево, тем самым вы открываете заслонку обогрева ног. При этом воздух из кожухов будет направлен в окна. Следует отметить, в зону ног пассажиров, сидящих на заднем сиденье, теплый воздух будет подаваться по воздухопроводу внутренней вентиляции. Рукоятка, отвечающая за обдув воздухом лобового стекла с помощью тяги соединена с рычагом привода соответствующей заслонки. Как и в предыдущем случае, меняя ее положение, вы открываете или, наоборот, закрываете, путь воздуху к лобовому стеклу.

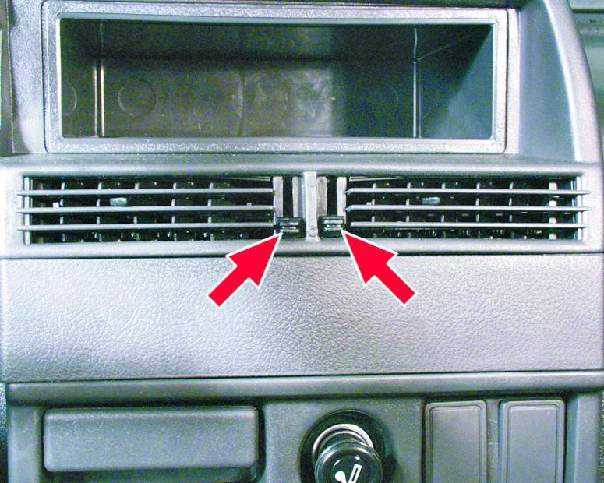

У печки, установленной на ВАЗ-2109, 2 центральных и 2 боковых (левое и правое сопла). Они нужны для того, чтобы обеспечить обдув теплым воздухом пассажиров и стекол передних дверей. На корпусе каждого сопла есть заслонка с уплотнителем, изготовленным из пенополиуретана. Ее положение можно менять, перемещая в ту или иную сторону соответствующий рычажок. Это позволяет, в свою очередь, регулировать интенсивность воздушного потока. Это еще не все. Можно также менять и направление потока воздуха – делается это с помощью рычажка, вынуждающего занять нужное вам положение сопло и лопатки.

Теперь давайте рассмотрим некоторые цифры. Если система отопления работает нормально, то, как утверждает производитель, печка «девятки», работающая «на максимуме», должна обеспечить в салоне температуру плюс 20 градусов при таком же показателе, но со знаком «минус» за бортом. Конструкторы, по всей видимости, очень хорошо усвоили пословицу, говорящую о необходимости держать голову в холоде, а ноги в тепле. Работа печки «девятки» полностью ей соответствует. В режиме максимального обогрева температура в зоне ног должна быть не менее плюс 25 при тех же минус 20 за бортом.

Читайте также: Ремонт стартера ВАЗ-2109

Конструкция ВАЗ-2109 также предусматривает отсос из салона воздуха. Для этого в автомобиле есть вытяжная вентиляция. Конструкторы установили ее в задней части «девятки – позади кузовных проемов для боковых стекол. Помимо этого, отсос воздуха из салона также осуществляется и благодаря разрежению, возникающему у дефлекторов, когда автомобиль находится в движении. В данном случае отжимаются резиновые клапаны, предотвращающие попадание в салон воздуха снаружи при боковом ветре, и выпускают его в обратном направлении.

Следует отметить, что печка на «девятках» достаточно капризная, да и некоторые просчеты конструкторов здесь тоже присутствуют. Например, на ВАЗ-2109 с высокой панелью между корпусом печки и заслонкой всегда присутствует щель. Это следствие одного из упомянутых выше конструкторских просчетов. Избавиться от нее с помощью уплотнителей невозможно. Также щель не получается устранить подтягиванием заслонки. Все дело в том, что перемещающий ее рычаг есть только лишь с одной стороны. Получается, что он тянет заслонку на излом, и из-за этого и образуется щель. При этом «девятки» с низкой панелью такой проблемы не имеют.

Устройство и эксплуатация печки ВАЗ-2109. Инструкция по ремонту.

Отопление салона любого автомобиля обеспечивается воздухом, который подогревается в радиаторе отопителя. Радиатор печки ВАЗ 2109 включен параллельно к основному радиатору, входящего в систему охлаждения автомобильного двигателя.

Сам отопитель крепится четырьмя гайками в салоне под панелью приборов к болтам, что приварены к коробке воздухопритока. Воздух, подогретый в отопителе, через систему воздухопроводов направляется в салон. Воздухопроводы крепятся к панели приборов снизу и уплотняются прокладками.

Особенности устройства печки ВАЗ 2109

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33.

Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов.  Электровентилятор,  принудительно подающий воздух в салон,  крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор  можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45. 3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы  получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

• двух рядов трубок,
• охлаждающих пластин,
• двух пластмассовых бачков.

Краник отопителя, состоящий  из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами.  Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения. На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха. При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами. Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки. При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть  воздуха в этом случае проходит через радиатор, а часть  минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров,  соединена с рычагом заслонки тягой. При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье.  В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Рукоятка, регулирующая подачу воздуха на лобовое стекло, соединена тягой с рычагом привода заслонки обогрева стекла. Она перекрывает или открывает воздуху путь на стекло через воздухопровод.

Для обеспечения подачи воздуха на пассажиров и для обдува боковых стекол авто печка имеет правое и левое боковые, а также 2 центральных сопла. Корпус каждой из них снабжен заслонкой с уплотнителем из пенополиуретана. Открывая или закрывая эту заслонку за рычажок, можно изменять интенсивность воздухопотока, а его направление можно изменять рычажком, который  поворачивает в нужное положение сопло с направляющими и лопатки.

При температуре воздуха снаружи в минус 20°С печка обеспечивает при максимальном режиме обогрева следующие показатели температуры:

• плюс 20°С —  в салоне ВАЗ 2109,
• плюс 25°С  — в зоне ног.

Автомобиль имеет вытяжную вентиляцию, которая обеспечивает отсос воздуха из салона. На модели ВАЗ-2109 она находится сзади от проемов кузова для боковых  стекол. Она осуществляется также через разряжение, возникающее у дефлекторов при движении машины. Отсос воздуха происходит под облицовки дефлекторов из задней части салона. Он  отжимает резиновые клапаны, которые  предотвращают попадание воздуха снаружи при боковом ветре в салон, и выходит наружу.

Особенности эксплуатации и ремонта печки ВАЗ 2109

Многие владельцы отечественного автомобиля данной марки знают про то, что плохо греет печка ВАЗ 2109. В результате салон прогревается слабо, а ехать в таком авто не комфортно. В таких случаях, проводится доработка печки. Чаще всего делается это в рамках ВАЗ 2109 тюнинга своими руками.  Видео-  и фотоинструкции работ по тюнингу своими руками  можно найти в Интернете. Но иногда бывает достаточно снять печку ВАЗ 2109 и отнести ее в ремонт.

Порядок работы описан ниже.

1. Ослабляем затяжку хомутов и отсоединяем два шланга от патрубков крана под панелью приборов изнутри салона.
2. Ослабляем затяжку хомутов и отсоединяем от патрубков крана шланги в моторном отсеке.
3. Отворачиваем гайки крепления крана печки.
4. Снимаем кран со щита передка.
5. Снимаем держатель тяги крана.
6. Отсоединяем тягу от рычага крана.
7. Снимаем  чехол, защищающий рычаг переключения передач, с облицовки полового туннеля.
8. Снимаем накладку облицовки пола.
9. Отворачиваем винт крепления в задней части туннеля облицовки пола.
10. Снимаем со сдвигом  назад облицовку туннеля пола.
11. Снимаем воздуховод внутренней вентиляции, отсоединяем его от корпуса печки.
12. Отсоединяем от электродвигателя отопителя  провода.
13. Отсоединяем провода от резистора.
14. Отворачиваем  с правой стороны отопителя гайки крепления.
15. Отворачиваем гайки крепления и снимаем отопитель вместе с панелью управления.

После данных манипуляций достаточно выбрать хорошую мастерскую и отнести туда печку.

Когда печка дует слабо, можно отрегулировать заслонки. Как это сделать, показано на видео.

Виновником того, что в автомобиле остается холодная печка, может быть виноват радиатор.

Инструкция по его замене представлена ниже:

1. Полностью открываем кран отопителя и сливаем охлаждающую жидкость из системы.
2. Снимаем панель приборов: сначала отключаем провод от клеммы аккумулятора со знаком минус, устанавливаем колеса в прямом положении, отсоединяем трос привода и тягу воздушной заслонки.

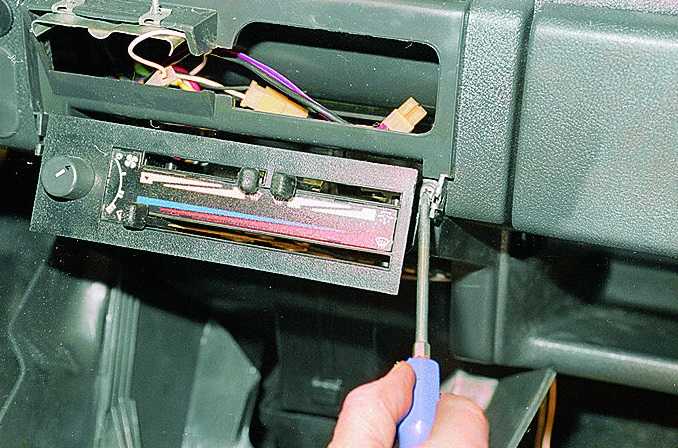

3. Снимаем ручки управления печки, переключатель вентилятора и отсоединяем накладку.
4. Отключаем все колодки с проводами: колодки противотуманных фонарей, наружного освещения, аварийной сигнализации, подсветки прикуривателя, обогрева заднего стекла.
5. Откручиваем винты, которыми крепится панель управления и козырек над приборами.
6. Отсоединяем шланг штуцера, трос спидометра и колодку с проводами.
7. Извлекаем приборы из панели.
8. Снимаем ручку гидрокорректора света и отворачиваем гайку, что крепит гнездо корректора фар.
9. Производим снятие рулевого колеса и всех переключателей.
10. Вынимаем замок зажигания с трубой рулевой колонки.
11. Снимаем ручку с тяги, отсоединяем винты, что прикрепляют к приборной панели направляющую тяги.
12. Отворачиваем винты закрепления панели приборов с левой и с правой  сторон.
13. Вытаскиваем панель.
14. Отворачиваем винт с правого края печки, который закрепляет хомут тяги заслонки, что  отвечает за обогрев стекла.
15. Вынимаем радиатор печки, открутив 3 болта крепления.
16. Ослабляем хомуты, крепящие шланги, и снимаем их с патрубков.

Радиатор нужно подвергнуть тщательной очистке, а в случае серьезных проблем – лучше  заменить его на новый.

Печка ваз 2109 — как устроена печка, замена, ремонт печки

Многие автовладельцы, сталкиваясь с проблемами системы отопления, сразу обращаются в автосервис, а есть и такие кто предпочитают решить проблему самостоятельно. Но для этого необходимо знать, как работает отопитель и расположение его основных элементов.

Как выглядит схема и устройство печки ВАЗ-2109 изнутри вы узнаете из нашей статьи.

1 Внутренне устройство и принцип работы

1.1 Радиатор отопительной системы

1.2 Кран

1.3 Вытяжная вентиляция

2 Электрическая составляющая печки

3 Элементы отопительной системы

4 Отопитель салона от 2108 на ваз 2109 (Делаем жару)

5 Устройство и эксплуатация печки ВАЗ-2109. Инструкция по ремонту.

6 Особенности устройства печки ВАЗ 2109

7 Особенности эксплуатации и ремонта печки ВАЗ 2109

8 Каково устройство печки ВАЗ-2109 с низкой и высокой панелью

9 Устройство печки автомобиля ВАЗ-2109

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

• 2 ряда трубок.
• 2 ряда охлаждающих пластинок.
• 2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Электрическая составляющая печки

Ниже представлена электросхема включения вентилятора. Чтобы он заработал, нужен датчик температуры, который стоит в радиаторе. Когда ОЖ достигает определённой температуры, датчик подаёт сигнал и вентилятор включается автоматически.

Основные составляющие:

1. Монтажный блок.
2. Зажигание.
3. Добавочное сопротивление (резистор).
4. Мотор.
5. Кнопка, управляющая мотором.

А – к выводу со знаком плюс «30» генератора.

На некоторых автомобилях установлен ещё старый монтажный блок, в таком случае вентилятор включается через реле.

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками. Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать.

Составные части:

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Отопитель салона от 2108 на ваз 2109 (Делаем жару)

В этой записи пойдет речь об отопителе салона ваз 2108,2109. О том какие факторы влияют на эффективность работы печки. И как повысить эффективность ее работы.

В далекие времена советского союза, когда выпустились наши машины, многих владельцев автомобилей Самара радовала ее система отопления салона. Каждый владелец скажет что машина с низкой панелью очень теплая и грела так что аж уши горят. Но постепенно по мере старения автомобиля и после вмешательства в заводскую конструкцию рук человека, эта эффективность снижалась.

Рассмотрим основные факторы которые ухудшали ее работу:
1.Старение и износ поролоновых уплотнений заслонок печки и не корректная работа заслонок(может наблюдаться после замены радиатора, когда поролон повреждается, заслонки и их привода могут нарушиться впоследствии какого то ремонта требующего снятие торпеды.
2. Когда торпеда установлена немного со смещением и ее воздуховоды не попали на свои места.(После снятия/установки)
3.Некорректная работа термостата(подклинивает на открытие). На это уже влияет качество запчастей. И это наблюдается почти у каждой машины. У двигателя должен обеспечиваться быстрый прогрев до рабочей температуры 90 градусов. И стабильное ее поддержание во всем диапазоне работы. Если температура будет к примеру не 90 а 84 градуса. Это отразится на тепле в салоне, особенно в сильный мороз.
4. Старение радиатора отопителя, а также если установлен китайский аналог типа ПРАМО КРОНЕР ЛУЗАР ПЕКАР и пр.(Полноценное отопление обеспечивают алюминиевый ДААЗ или же медный радиатор)
Воздушную пробку и водяной насос с видоизмененной крыльчаткой более менее влияющей на производительность я не рассматриваю. Воздух из системы легко выгоняется. А помпы…Тут тоже на тоже выходит.
Если помпа более производительная то она дает нам большую теплоту, тем самым забирая у двигателя 2-3 градуса из-за лучшей циркуляции, снижает основную температуру. Если помпа менее производительная то циркуляция ОЖ ниже а температура мотора выше. И выходит в итоге +- тоже самое. Нужно средний вариант подбирать.

Так. В причинах разобрались. Теперь практика)
Снимаем отопитель с машины и аккуратно отрываем старый поролон. По нему мы будем вырезать новый, более толстый.

снятая с машины печка

После этого отмываем нашу печку. Я мыл дома в ванной, с фэри. Так как на улице было темно уже и холодно.
Затем просушиваем, и запоминаем или фотографируем как крепятся тросы к блоку управления заслонками и как располагаются тросы на самом корпусе.

Разбираем корпус, аккуратно отщелкивая все зажимы.

рабочее место

Теперь наблюдаем следующую картину

О каком же уплотнении и тепле в салоне может идти речь.

Теперь наша задача поменять старый поролон на новый.
Для этого нам потребуется БИТОПЛАСТ 5ММ, КЛЕЙ МОМЕНТ, НОЖНИЦЫ, ОБЕЗЖИРИВАТЕЛЬ.
Очищаем заслонку и обезжириваем, мажем клеем и наклеиваем БИТОПЛАСТ

Хорошо мажем клеем, ждем минуты 3 и наклеиваем.

Затем вставляем ее в корпус и проверяем плотность прилегания и четкость работы. Лишний битопласт подрезаем.

Красота!

Заслонка управления рециркуляцией готова.
Теперь подобное проделываем с заслонкой «лицо/ноги».

заслонка лицо/ноги

И проверяем четкость работы установив в корпус. Лишний битопласт подрезаем если надо.

лицо-закрыто/ноги открыто

лицо-открыто/ноги-закрыто

Отлично. теперь переходим к заслонке «на стекло».Свою я сломал. пришлось покупать новую.

Многие скажут что моментом мазать не обязательно т.к битопласт уже имеет клеевой слой. На этом клее держаться не будет ничего, после сборке все это отвалится от перепада температур внутри корпуса, так что мажем)
и проверяем четкость работы.

Заслонки готовы. после столкнулся я с проблемой. Отломился кусочек штырька на который одевается трос. И долго не мог найти такую кулису нигде. Поехал в Воронеж на авторынок и там нашел. Все запчасти есть они не дорогие.

слева новая справа старая

С заслонками закончили, теперь собираем. кулисы все смазываем смазкой. Собираем корпус аккуратно. Я лично помучался. Долго я его стыковал. у меня постоянно смещались и сбивались заслонки. Но вскоре я приноровился и победил)
Проверил работу всех заслонок дергая руками за тросы. Тросы также мажем маслицем .

заслонка

заслонка

Что есть свеженького?

15. 09.2022

Тяжеловесный грузовой автомобиль Хино 700 – это зарубежный самосвал, который представлен на ряду серии Hino Motors, Ltd….

Далее 14.09.2022

Установка КОМПРЕССОРА АвтоТурбо 0,5 bar на ВАЗ 2114 Запись о том как Я устанавливал компрессор на ВАЗ 2114. К…

Далее 14.09.2022

И сейчас я все расскажу из личного опыта, т.к проездил я с ними около года. Думаю этого достаточно чтобы сделать…

Далее 14.09.2022

Замена сальников приводов и замена масла в КПП Некогда снимая защиту картера заметил потёки в области внутренней…

Далее

что делать?, почему не работает печка на ваз 2109?, электродвигатель в печке ваз 2109

Многие автовладельцы, сталкиваясь с проблемами системы отопления, сразу обращаются в автосервис, а есть и такие кто предпочитают решить проблему самостоятельно. Но для этого необходимо знать, как работает отопитель и расположение его основных элементов.

Как выглядит схема и устройство печки ВАЗ-2109 изнутри вы узнаете из нашей статьи.

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

• 2 ряда трубок.
• 2 ряда охлаждающих пластинок.
• 2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Устройство печки

Устройство печки: 1 – упругая втулка; 2 – пружинная гайка; 3 – левый кожух вентилятора; 4 – электродвигатель; 5 – рабочее колесо;6 – правый кожух вентилятора; 7 – заслонка обогрева ветрового стекла; 8 – заслонка канала обдува ног; 9 – заслонка управления отопителем; 10 – правый кожух отопителя; 11 – скоба крепления кожухов отопителя; 12 – прокладка; 13 – радиатор; 14 – хомут; 15 – подводящий шланг; 16 – отводящий шланг; 17 – кран; 18 – левый кожух отопителя; 19 – уплотнительная крышка; 20 – резистор; 21 – опора оси заслонки управления отопителем.

Конструктивно печка ВАЗ 2109 состоит из нескольких деталей:

1. Внешний кожух — выполнен из нескольких сложной конфигурации пластиковых деталей, плотно прилегающих друг к другу и имеющих уплотнители.
2. Воздуховоды — гофрированные трубки большого диаметра, по которым воздух доставляется к соплам в салоне (у лобового стекла, со стороны водителя и пассажиров). Величина потока регулируется задвижками.
3. Регулирующие задвижки — они располагаются как внутри приборной панели, так и на ней. Первые регулируются через тяговые тросики, а вторые непосредственно вручную.
4. Радиатор — выполнен из алюминия и пластика. Металлическими являются трубки и пластины. Пластиковый — накопительный бачок.
5. Вентилятор — работает на электроэнергии и питается от бортовой сети (12 В)
6. Резиновые трубки — соединяют расширительный бачок, радиатор, помпу. По ним подводится и отводится теплоноситель.
7. Насос — также электрический, перекачивает антифриз и обеспечивает более интенсивный теплообмен.
8. Термодатчик — устанавливается внутри радиатора и управляет работой насоса и вентилятора.
9. Кран — управляется особым рычажком и позволяет полностью перекрыть ток теплоносителя в системе.
10. Управляющие рычажки и система тяг — выводятся на приборную панель и передают воздействие на внутренние заслонки и переключатели
11. Верньер включения и регулировки оборотов вентилятора — находится также на лицевой панели рядом с рычажками.
12. Блок электрики — проводка питания и нагружающие резисторы.

Отчасти к системе обеспечивающей обогрев салона относится расширительный бачак с тосолом. Именно в него поступает отдавший тепло антифриз из радиатора.

Важно! У ВАЗ 2109 может быть высокая или низкая панель, когда плохо греет печка ее ремонт в обоих случаях идентичен.

Электрическая составляющая печки

Ниже представлена электросхема включения вентилятора. Чтобы он заработал, нужен датчик температуры, который стоит в радиаторе. Когда ОЖ достигает определённой температуры, датчик подаёт сигнал и вентилятор включается автоматически.

Основные составляющие:

1. Монтажный блок.
2. Зажигание.
3. Добавочное сопротивление (резистор).
4. Мотор.
5. Кнопка, управляющая мотором.

А – к выводу со знаком плюс «30» генератора.

На некоторых автомобилях установлен ещё старый монтажный блок, в таком случае вентилятор включается через реле.

Основные неисправности печки

Как мы уже упоминали, печка соединена с системой охлаждения ДВС. Соответственно, проблемы с обогревом могут возникнуть по следующим причинам:

1. Недостаточное количество охлаждающей жидкости в системе.
2. Закупоривание трубок радиатора охлаждения.
3. В системе присутствуют воздушные пробки. Чтобы их устранить, понадобится открутить крышку радиатора или расширительного бачка и дать мотору немного поработать на холостых оборотах.

Есть еще ряд неисправностей системы охлаждения, которые также могут повлиять на работоспособность отопительной системы ВАЗ-2109. Мы рассматриваем наиболее распространенные.

Слабым узлом системы обогрева является кран, через который антифриз поступает в радиатор отопителя. Этот узел может протекать. В таком случае его нужно заменить на новый.

Некачественная охлаждающая жидкость провоцирует повреждение резиновых патрубков по причине агрессивного химического состава.

Проверяйте состояние насоса, который отвечает за перекачивание антифриза и его циркуляцию в охлаждающей системе.

Плохая работа печки может быть спровоцирована некорректной работой электрического мотора, который приводит в движение вентилятор системы отопления.

Если вы заметили посторонние звуки в работе этого мотора – это является сигналом к ряду проблем:

1. Возможен перегрев из-за отказа предохранителей.
2. При работе на малых оборотах не идет теплый воздух – вышел из строя электромотор или произошел обрыв в электрической цепи системы отопления.

Регулярно проверяйте состояние радиатора отопителя. Он может забиваться в процессе эксплуатации, а это провоцирует недостаточное поступление антифриза. Чтобы провести профилактические работы, нужно демонтировать этот элемент и промыть его. Если деталь не поддается очистке, тогда лучше купить новую и произвести замену.

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками. Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать.

Составные части:

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Как заставить автомобильную печку огненно жарить зимой

Полезные лайфхаки

Ну и, напоследок, несколько полезных лайфхаков для улучшения работы печки в условиях русской зимы.

Закрываем радиатор

На некоторых моделях автомобилей, продающихся на российском рынке, штатно устанавливаются электрические створки радиатора охлаждения или прикладываются пластиковые экраны, установив которые, можно частично перекрыть поступление набегающего воздуха к радиатору охлаждения. Это простой и эффективный способ ускорить прогрев салона и улучшить работу печки в сильные холода. При отсутствии таких устройств вы можете изготовить их самостоятельно. Однако важно соблюсти все меры предосторожности, дабы не допустить самовоспламенения экранов — они не должны соприкасаться с горячими элементами подкапотного пространства.

Уменьшаем поток воздуха через печку

В сильные холода некоторые автолюбители повышают прокачку воздуха через радиатор отопителя до максимума, и удивляются, что печка всё равно плохо прогревает салон. Секрет прост: проходя через печку на большой скорости, внушительные объёмы холодного воздуха попросту не успевают прогреться. Уменьшив скорость работы моторчика, вы усилите нагрев салона.

Приоткрываем окно

В отдельных случаях хорошему прогреву салона мешает сама конструкция автомобиля, точнее, непродуманная система вентиляции. При неработающих клапанах вентиляции кузова и хорошей герметизации дверей в салоне создаётся повышенное давление, а воздух почти не выходит наружу. Моторчику отопителя с каждой минутой становится всё сложнее нагнетать кислород в автомобиль. Слегка опустив одно из стёкол, вы усилите прокачку воздуха через печку и, возможно, улучшите климат в своей машине.

Экспериментируйте, и вы, несомненно, найдёте наилучший способ повышения эффективности работы печки конкретно для вашего автомобиля!

Особенности эксплуатации и ремонта печки ВАЗ 2109

Многие владельцы отечественного автомобиля данной марки знают про то, что плохо греет печка ВАЗ 2109. В результате салон прогревается слабо, а ехать в таком авто не комфортно. В таких случаях, проводится доработка печки. Чаще всего делается это в рамках ВАЗ 2109 тюнинга своими руками. Видео- и фотоинструкции работ по тюнингу своими руками можно найти в Интернете. Но иногда бывает достаточно снять печку ВАЗ 2109 и отнести ее в ремонт.

Порядок работы описан ниже.

1. Ослабляем затяжку хомутов и отсоединяем два шланга от патрубков крана под панелью приборов изнутри салона.
2. Ослабляем затяжку хомутов и отсоединяем от патрубков крана шланги в моторном отсеке.
3. Отворачиваем гайки крепления крана печки.
4. Снимаем кран со щита передка.
5. Снимаем держатель тяги крана.
6. Отсоединяем тягу от рычага крана.
7. Снимаем чехол, защищающий рычаг переключения передач, с облицовки полового туннеля.
8. Снимаем накладку облицовки пола.
9. Отворачиваем винт крепления в задней части туннеля облицовки пола.
10. Снимаем со сдвигом назад облицовку туннеля пола.
11. Снимаем воздуховод внутренней вентиляции, отсоединяем его от корпуса печки.
12. Отсоединяем от электродвигателя отопителя провода.
13. Отсоединяем провода от резистора.
14. Отворачиваем с правой стороны отопителя гайки крепления.
15. Отворачиваем гайки крепления и снимаем отопитель вместе с панелью управления.

После данных манипуляций достаточно выбрать хорошую мастерскую и отнести туда печку.

Когда печка дует слабо, можно отрегулировать заслонки. Как это сделать, показано на видео.

Виновником того, что в автомобиле остается холодная печка, может быть виноват радиатор.

Инструкция по его замене представлена ниже:

1. Полностью открываем кран отопителя и сливаем охлаждающую жидкость из системы.
2. Снимаем панель приборов: сначала отключаем провод от клеммы аккумулятора со знаком минус, устанавливаем колеса в прямом положении, отсоединяем трос привода и тягу воздушной заслонки.
3. Снимаем ручки управления печки, переключатель вентилятора и отсоединяем накладку.
4. Отключаем все колодки с проводами: колодки противотуманных фонарей, наружного освещения, аварийной сигнализации, подсветки прикуривателя, обогрева заднего стекла.
5. Откручиваем винты, которыми крепится панель управления и козырек над приборами.
6. Отсоединяем шланг штуцера, трос спидометра и колодку с проводами.
7. Извлекаем приборы из панели.
8. Снимаем ручку гидрокорректора света и отворачиваем гайку, что крепит гнездо корректора фар.
9. Производим снятие рулевого колеса и всех переключателей.
10. Вынимаем замок зажигания с трубой рулевой колонки.
11. Снимаем ручку с тяги, отсоединяем винты, что прикрепляют к приборной панели направляющую тяги.
12. Отворачиваем винты закрепления панели приборов с левой и с правой сторон.
13. Вытаскиваем панель.
14. Отворачиваем винт с правого края печки, который закрепляет хомут тяги заслонки, что отвечает за обогрев стекла.
15. Вынимаем радиатор печки, открутив 3 болта крепления.
16. Ослабляем хомуты, крепящие шланги, и снимаем их с патрубков.

Радиатор нужно подвергнуть тщательной очистке, а в случае серьезных проблем – лучше заменить его на новый.

Печка не греет ваз 2109

Так же отопитель может не работать из-за неисправного термостата. Термостат не открывается на горячую и как следствие охлаждающая жидкость гоняется по малому кругу. В таком случае термостат необходимо заменить на исправный.

Еще одной причиной может быть не до конца открытый краник печки. Он управляется тросиком и зачастую открывается не до конца. Попробуйте открыть его в ручную. Но будьте аккуратны! Это достаточно проблемная деталь всех переднеприводных авто данного семейства. После нескольких открытий/закрытий краник может дать течь. Поэтому выполняйте работы с ним предельно аккуратно.

Это были самые распространенные причины плохой работы отопителя. Теперь, зная почему печка греет плохо на ваз 2109

вы сможете самостоятельно устранить неполадку на своем автомобиле.

Одновременно воздух печке ВАЗ 2109 может принести и пользу, и вред. Все зависит от соблюдения правил эксплуатации автомобиля, а также условий, в которых оно осуществляется. В любом случае, если печки ВАЗ 2109 вышли из строя, это не повод сразу же обращаться к профессиональным автомеханикам. Вполне реально изучить устройство печки ВАЗ самостоятельно и попытаться устранить проблему. Если это мероприятие не увенчалось успехом, то можно будет обратиться к мастеру, для которого ремонт печки ВАЗ — это рядовая и довольно обыденная процедура.

10 причин почему на Ваз 2109 не греет печка. Почему плохо греет печка на ваз 2109

Принцип работы печной системы

Как только температура за окном становится ниже ноля градусов, охлаждающая жидкость в автомобиле начинает подаваться непосредственно при помощи печного краника. После того, как двигатель прогреется до оптимальной температуры (порядка девяноста градусов), антифриз начнёт поступать в радиатор.

В салоне автомобиля на панели расположен специальный рычажок, отвечающий за включение вентиляционной системы. В ВАЗ 21099 он оснащён тремя режимами мощности. Также можно выбрать направление подачи воздушного потока. Воздух направляется при помощи амортизаторов, расположенных в разных точках автомобиля.

Устройство печки

Устройство печки: 1 – упругая втулка; 2 – пружинная гайка; 3 – левый кожух вентилятора; 4 – электродвигатель; 5 – рабочее колесо;6 – правый кожух вентилятора; 7 – заслонка обогрева ветрового стекла; 8 – заслонка канала обдува ног; 9 – заслонка управления отопителем; 10 – правый кожух отопителя; 11 – скоба крепления кожухов отопителя; 12 – прокладка; 13 – радиатор; 14 – хомут; 15 – подводящий шланг; 16 – отводящий шланг; 17 – кран; 18 – левый кожух отопителя; 19 – уплотнительная крышка; 20 – резистор; 21 – опора оси заслонки управления отопителем.

Конструктивно печка ВАЗ 2109 состоит из нескольких деталей:

1. Внешний кожух — выполнен из нескольких сложной конфигурации пластиковых деталей, плотно прилегающих друг к другу и имеющих уплотнители.
2. Воздуховоды — гофрированные трубки большого диаметра, по которым воздух доставляется к соплам в салоне (у лобового стекла, со стороны водителя и пассажиров). Величина потока регулируется задвижками.
3. Регулирующие задвижки — они располагаются как внутри приборной панели, так и на ней. Первые регулируются через тяговые тросики, а вторые непосредственно вручную.
4. Радиатор — выполнен из алюминия и пластика. Металлическими являются трубки и пластины. Пластиковый — накопительный бачок.
5. Вентилятор — работает на электроэнергии и питается от бортовой сети (12 В)
6. Резиновые трубки — соединяют расширительный бачок, радиатор, помпу. По ним подводится и отводится теплоноситель.
7. Насос — также электрический, перекачивает антифриз и обеспечивает более интенсивный теплообмен.
8. Термодатчик — устанавливается внутри радиатора и управляет работой насоса и вентилятора.
9. Кран — управляется особым рычажком и позволяет полностью перекрыть ток теплоносителя в системе.
10. Управляющие рычажки и система тяг — выводятся на приборную панель и передают воздействие на внутренние заслонки и переключатели
11. Верньер включения и регулировки оборотов вентилятора — находится также на лицевой панели рядом с рычажками.
12. Блок электрики — проводка питания и нагружающие резисторы.

Отчасти к системе обеспечивающей обогрев салона относится расширительный бачак с тосолом. Именно в него поступает отдавший тепло антифриз из радиатора.

Важно! У ВАЗ 2109 может быть высокая или низкая панель, когда плохо греет печка ее ремонт в обоих случаях идентичен.

Особенности работы обогревателя на ВАЗ-2109

Печка на ВАЗ – это обычный теплообменник. Система обогрева соединена с системой охлаждения мотора через кран отопителя. При запуске печки этот узел открывается, и антифриз поступает в радиатор системы обогрева.

Температура охлаждающей жидкости при нормальных условиях находится в диапазоне от 70 до 90 градусов.

Курсируя по трубкам радиатора, антифриз охлаждается, что приводит к выделению тепла.

Важным узлом отопительной системы на «девятке» является вентилятор, который функционирует в одном из трех режимов. Этот элемент направляет подогретую воздушную массу в сопла, а водитель регулирует распределение потока при помощи дефлекторов. Точно таким же образом воздух поступает на стекла автомобиля.

Читайте также: Почему ВАЗ-2109 заводится и глохнет

При перемещении регуляторов управления печкой заслонка перекрывается полностью и теплый воздух не поступает в салон или при установке рукоятки в крайнее правое положение, весь воздух по каналам поступает внутрь машины.

На среднем положении регулятора воздух проходит над радиатором и прогревается, а другая часть идет мимо.

Основные неисправности печки

Как мы уже упоминали, печка соединена с системой охлаждения ДВС. Соответственно, проблемы с обогревом могут возникнуть по следующим причинам:

1. Недостаточное количество охлаждающей жидкости в системе.
2. Закупоривание трубок радиатора охлаждения.
3. В системе присутствуют воздушные пробки. Чтобы их устранить, понадобится открутить крышку радиатора или расширительного бачка и дать мотору немного поработать на холостых оборотах.

Есть еще ряд неисправностей системы охлаждения, которые также могут повлиять на работоспособность отопительной системы ВАЗ-2109. Мы рассматриваем наиболее распространенные.

Слабым узлом системы обогрева является кран, через который антифриз поступает в радиатор отопителя. Этот узел может протекать. В таком случае его нужно заменить на новый.

Некачественная охлаждающая жидкость провоцирует повреждение резиновых патрубков по причине агрессивного химического состава.

Проверяйте состояние насоса, который отвечает за перекачивание антифриза и его циркуляцию в охлаждающей системе.

Плохая работа печки может быть спровоцирована некорректной работой электрического мотора, который приводит в движение вентилятор системы отопления.

Если вы заметили посторонние звуки в работе этого мотора – это является сигналом к ряду проблем:

1. Возможен перегрев из-за отказа предохранителей.
2. При работе на малых оборотах не идет теплый воздух – вышел из строя электромотор или произошел обрыв в электрической цепи системы отопления.

Регулярно проверяйте состояние радиатора отопителя. Он может забиваться в процессе эксплуатации, а это провоцирует недостаточное поступление антифриза. Чтобы провести профилактические работы, нужно демонтировать этот элемент и промыть его. Если деталь не поддается очистке, тогда лучше купить новую и произвести замену.

Читайте также: Замена троса сцепления ВАЗ-2109

Опытные автолюбители утверждают, что проблемой плохой работы печки может быть неплотное прилегание заслонки. Из-за этого холодный воздух из улицы попадает в салон, а теплый идет в ноги. Чтобы решить эту проблему, достаточно отрегулировать заслонку при помощи специального рычага управления. Он расположен рядом с педалью газа. Плоскогубцами натяните трос, который идет к заслонке. Сделайте два витка вокруг головки болта, который фиксирует трос к управляющему рычагу.

Если эти действия не помогли решить проблему, тогда осмотрите стыки кусков поролона или пластика. Возможно, там образовались трещины и зазоры. Решить проблему можно при помощи герметика или же просто поменять утеплитель.

Возможные поломки системы отопления

Основные причины, почему плохо греет печка ваз 2109 заключаются в перебоях или поломках трех узлов системы отопления:

Радиатора

Вентилятора

Воздуховодов

1.

   Поломки узла воздуховодов. Воздуховоды представляют собою пластиковые кожухи и гофрированные трубки большого диаметра. Поступление воздуха через них регулируется заслонками. От утечки теплого воздуха или проникновения холодного предохраняют уплотнители. Проблемы в работе этого узла чаще всего возникают при засорении посторонними частицами мусора и пылью. В этом случае после осмотра воздуховоды нужно просто очистить от загрязнений. Другой уязвимой частью являются уплотнители воздуховодов и их заслонки. Первые могут усыхать и изнашиваться — это приводит к потере герметичности и утечкам теплого воздуха. Заслонки же часто закрываются не до конца. В итоге в систему проникает холодный воздух и обогрев также не происходит.
3. Поломки узла вентилятора. Нагнетательный вентилятор роторного типа на ВАЗ 2109 питается электричеством от бортовой электросети через балластный резистор. Само включение и частота вращения регулируются верньером на панели управления — он находится с левой стороны от рычажков задвижек. Чаще всего перегорает сам вентилятор или резистор. При выявление этого требуется их замена.


   Совет! В условиях домашнего гаража поломку данных электротехнических деталей можно выявить с помощью прозвона мультиметром.

4. Поломка узла радиатора. К этому узлу относится прежде всего сам радиатор, термодатчик (расположен между его пластинами), трубопроводы, мотор-помпа (нагнетает тосол в радиатор и отводит его в расширительный бачок).

• Поломки, относящиеся к этому узлу, и приводящие к тому, что печка плохо греет на ВАЗ 2109, сводятся к двум группам:

1. засорение внутренних объемов трубопроводов отложениями антифриза и иными загрязнителями
2. механический износ резиновых трубок, самого радиатора и мотора-помпы.

• Их определение возможно после разборки системы и осмотра отдельных ее деталей:

1. возникают ли проблемы при токе жидкости;
2. есть ли трещины и сколы;
3. перекачивает ли жидкость помпа.

Почему перестала работать печка на ваз 2109, 21099, 2114?

В суровые российские зимы спасает водителя печка. Но нередко в самые лютые морозы она дает сбой. Что же случилось?Почему же не работает печка на ваз 2109, 21099, 2114? Что делать? Извечный вопрос.

Скорее всего, печка вышла из строя из-за поломки в термостате, из-за чего происходит прогонка тосола не по обычному маршруту, большому и малому кругам, а только по большому кругу. Чтобы наладить работу печки придется заменить термостат, потому как ремонт этой детали является очень проблематичным и дорогостоящим.

Второй, наиболее частой причиной поломки является воздушная пробка. Случается это потому что, после активной езды, в период остывания мотора, в радиаторе скапливается воздух, который, под действием жара и пара, превращается в термостат. И, если завести мотор через несколько часов после таких превращений, происходит перекачка этого скопившегося воздуха в радиатор и, как следствие всего этого, возникает воздушная пробка. Решить проблему можно следующим образом: нужно скинуть патрубок и неспешно долить в печку тосол до максимальной отметки.

Еще одной причиной поломки печки может оказаться краник. Определить неисправность просто: если краник нельзя отвинтить до предела, значит, вся суть проблемы кроется именно в нем. Решается вопрос так: поднимаем крановый трос, подтягивая его при помощи плоскогубцев. Если даже плоскогубцы и ваши усилия не способны сместить краник с места, значит, в нем произошло окисление. Тогда ремонтировать деталь нет смысла и придется заменить его на новый.

Если забился радиатор, то это также может привести к поломке. Для диагностики достаточно всего лишь вытянуть радиатор и хорошенько прочистить его, можно при помощи пылесоса. Если после такой генеральной уборки печка все равно не работает, то, значит, ищем причину дальше.

Это может быть и нерабочая помпа, которая влияет на нарушение давления в машине. Диагностируется данная неполадка тем, что печка начинает работать на оборотах, тогда как холостой ход тут же приводит ее в недееспособное состояние. Замена помпы решит данный вопрос. Но здесь нужно быть крайне внимательным: в последнее время появилось много подделок детали, которых не хватает и на месяц. Поэтому приобретайте комплектующие только у проверенного продавца, при возможности, требуя сертификат качества.

И последней причиной нерабочей печки на ваз 2109, 21099, 2114 может стать снижение уровня антифриза. Просто долейте жидкость до нужного уровня, и печка снова подарит вам свое живительное тепло.

Проверка работоспособности элементов отопителя

Первым делом необходимо протестировать вентилятор. Для этого нужно включить зажигание, а после чего запустить вентилятор, установив его переключатель в положение первой скорости. Если он исправен, должен отчётливо доноситься звук его работы. В случае, когда в салоне тихо, следует открыть капот, и послушать звуки вентилятора в подкапотном пространстве. Если вентилятор отопителя «молчит», значит, его придётся демонтировать с автомобиля и отдать на проверку автоэлектрику, либо при наличии соответствующих знаний проверить самостоятельно.

Если во время проверки не были выявлены неисправности вентилятора, он установлен на место, и из печки всё равно не дует воздух, причину неполадки стоит искать в проводке. Необходимо установить: почему на клеммы электромотора вентилятора не поступает напряжение, и устранить неполадку. Когда не греет печка ВАЗ-21099, при исправном вентиляторе, причину этого стоит искать в других элементах отопителя.

На следующем этапе выявления неисправностей следует проверить насколько хорошо работают воздуховоды печки. Необходимо открыть их все, и поднеся поочерёдно руку проверить поток воздуха на стекла, в ноги водителя и пассажира, и в салон автомобиля. Воздушный поток должен хорошо ощущаться. Если же все воздуховоды отопителя открыты, а обдува из них нет, потребуется разбирать саму печку и уже там искать причины неполадок.

Ремонт и плановое обслуживание печки на ваз 2109

Говоря о ремонте печки на ВАЗ 2109 нужно отметить прежде всего то, что большей части проблем с этим узлом можно избежать проводя плановое обслуживание. Именно его отсутствие вызывает внезапные поломки в самый неудобный момент (холодный сезон).

Наиболее важные моменты сводятся к следующему:

1. Регулярно проводить осмотр воздуховодов и заслонок — удалять накопившийся мусор, очищать салонный фильтр, проверять работоспособность заслонок.
2. Если уплотнители на заслонках истрепались, то их нужно заменить как можно скорее.
3. Когда заслонки закрываются неплотно, нужно подтянуть управляющие тяговые тросики.
4. Антифриз нужно регулярно заменять. Конкретный срок зависит от марки и здесь нужно руководствоваться указаниями производителей.
5. Прочищать трубки и сам радиатор нужно только специальными фирменными жидкостями. Всякая самодеятельность, к примеру использования средства для чистки канализации, приведет к выходу из строя как резиновых трубок, так и металлического радиатора (он просто растворится).
6. Подтекающий кран или вовсе не пропускающий тосол проще всего удалить из системы или заменить на более износостойкий водопроводный. Но в этом случае станет невозможным управление им из салона через тягу и рычажок.
7. Уровень тосола в расширительном бачке нужно всегда поддерживать на должном уровне и при его понижении — доливать недостающее.


   Важно! Подливать дополнительный тосол нужно только той же марки, что и используется в системе. Если влить другой антифриз, то возможно засорение системы образовавшимся осадком.

Диагностику причин почему греет печка плохо на ВАЗ 2109 нужно проводить на средних оборотах двигателя. Температура воздуха из сопел печки должна достигать 80-90 градусов Цельсия за 5-10 минут. Прогрев салона до +5 градусов с -10 градусов происходит за 10 минут работы печки.

Совет! Если печка плохо греет на ВАЗ 2109 и она вышла из строя в дороге, а произвести ее ремонт нет возможности, то неизбежно происходит запотевание лобового стекла. Избежать этого можно только открыв боковые окна — так холодный воздух извне воспрепятствует возникновению конденсата.

Основные неисправности и методы их устранения

Причин неисправности может быть множество, вот самые частые из них.

Плохо поступает теплый воздух в салон или не поступает совсем

Неисправности вентилятора или ручки включения — одной из распространенных причин является поломка электрического двигателя вентилятора, проводки, ручки переключателя.

Методы проверки — для проверки этой неисправности необходимо; включить зажигание транспортного средства, включить рычаг управления на первое положение, прислушаться.

Звук работы вентилятора должен быть слышен в салоне если нет, то надо открыть капот и послушать там если звука работающего вентилятора не слышно причина в нем или переключателе.

Устранение поломки — снять двигатель вентилятора проверить его, если он исправлен проверить исправность проводки и ручки включения и устранить проблему.

Неисправность воздуховодов — в случае если вентилятор работает, а воздух не попадает в салон.

Методы проверки — проверить просто нужно включить вентилятор печки, открыть воздуховоды и поочередно проверить рукой подается ли воздух на лобовое стекло, боковые стекла в ноги и верхнюю часть водителя и пассажира.

Устранение — необходимо проверить воздуховоды скорее всего они забились пылью, листьями или пухом. Если опять воздух не поступает в салон надо проверить работоспособность заслонок воздуховода.

Дует холодный воздух из печки ВАЗ 2109, 21099

В зимний морозный день, отправляясь в далекую поездку вы, планируя, что эта поездка будет комфортной благодаря печке, включаете ее и… приходите в ужас, ведь из печки идет холодный воздух! Как же быть в такой ситуации?

Наиболее простым способом решения проблемы является подтяжка тросика заслонки радиатора. Его можно найти на радиаторном корпусе, расположенном неподалеку с педалью газа.

Нередко у переднеприводных моделей ВАЗа наблюдается такая поломка, как неполное открытие отопительного крана. Диагностика проводится путем сравнения температуры радиаторных патрубков. В случае, когда температуры разнятся, можно говорить с уверенностью, что кран закрыт не до конца, поэтому и происходит выдувание холодного воздуха вместо теплого. Решение проблемного вопроса заключается  опять же, в натяжке троса управления клапаном и его регулировки.

Случается и так, что нагнетаемый печкой воздух уходит через щели воздухоотводов. Негерметичность приводит к такой неприятности. Простая герметизация швов поможет вернуть все на круги своя и снова наслаждаться теплом любимой печки.

Протечка тосола ВАЗ 2109

Протечка тосола в девятой модели ВАЗа – одна из наиболее распространенных неполадок. Это говорит о том, что, прежде всего, нужно заняться системой охлаждения, пора менять патрубки.

Но почему же происходит выброс?

Во-первых, это вполне может быть банальный износ комплектующих. Как правило, из рабочего строя выходят шланги и патрубки, так как изготовлены они у автомобилей ВАЗ из непрочного материала.

Низкое качество деталей, как и дефекты, износ напрямую влияют на здоровье радиатора. Комплектующие от нерадивого сборщика приводят к множественным проблемам, которые оказывают самое пагубное влияние, как на отопительную систему, так и на всю работу авто.

Одним из наиболее уязвимым элементом печки является бак расширителя. Пластик, одно это  слово наводит на подозрения, не способен выдержать такие мощные нагрузки, которые приходятся на эту деталь, безусловно важную для автомобиля. И, если многие иномарки снабжены надежным, долговечным баком, то отечественный производитель пока до этой фишки не додумался и год за годом выпускает машины с пластиковым баком, регулярно выходящим из состояния дееспособности. Чинить его бесполезно, проще заменить на новый.

А теперь стоит разобраться с тем, как определить выброс охладительной жидкости.

Если под автомобилем на длительной стоянке остаются масляные пятна – нет сомнений, что протекает тосол.

Определить эту проблему можно и по запаху: при нормальной работе авто, в салоне никогда не должно пахнуть им.

Иногда можно наблюдать, как белый дым тянется через выхлопную трубу. Некачественный бензин? Возможно, но скорее – это протечка тосола.

Предотвратить поломку можно регулярно проверяя состояние автомобиля, его комплектующих на износ, в особенности, ремня ГРМ.

Теперь, когда известны все основные м

оменты, касающиеся неисправности радиатора ВАЗ 21009, можно спокойно попробовать свои силы в качестве автослесаря. Немного сноровки, терпения и подробное описание диагностической процедуры помогут избежать ошибок и лишних трат на СТО центр.

Удачи в дороге!

Профилактика и уход за печкой ВАЗ-2109

Чтобы не испытывать проблем с печкой в холодное время, рекомендуется периодически ухаживать за системой. Воспользуйтесь следующими рекомендациями:

1. Очищайте радиатор от внутренних загрязнений, которые могут накапливаться при длительной эксплуатации.
2. Используйте только качественную охлаждающую жидкость. Не стоит экономить на таком расходнике. Низкокачественная продукция может закупорить систему или повредить резиновые патрубки. Соответственно, лучше воспользоваться хорошим антифризом, чем впоследствии нести дополнительные растраты на ремонт системы охлаждения или отопления.
3. Регулярно проверяйте работу термостата. Это устройство предназначено для поддержки определенной температуры в системе. Если узел клинит, жидкость не будет поступать в печной радиатор, а мотор начнет перегреваться.
4. Обращайте внимание на состояние подшипника вентилятора. Время от времени рекомендуется проводить смазку этого элемента.

Читайте также: Регулировка фар ВАЗ-2109

Подводя итог, отметим, что при отсутствии профилактических работ в процессе эксплуатации автомобиля в любом случае когда-то «вылезут» проблемы с отопительной системой на ВАЗ-2109. В статье мы рассмотрели, как работает печка на «девятке», а также основные неисправности и пути их решения. Если вам не удалось выявить причину некорректной работы отопительной системы ВАЗ-2109, тогда мы рекомендуем обратиться в сервисный центр. Такой подход позволит вам сэкономить время и деньги.

Заключение

После проведения вышеописанных операций, если отсутствуют серьезные механические повреждения, печка ВАЗ 21099 всегда будет хорошо работать.

Источники

• https://russia-car-gid.ru/ne-rabotaet-pechka-vaz-21099/
• https://provaz2109.ru/pechka-i-otoplenie/pochemu-ploho-greet-pechka-na-vaz-2109.html
• https://ladaautos.ru/vaz-2109/pochemu-ploxo-greet-pechka-vaz-2109-i-chto-delat.html
• https://lada-na-remont.ru/remont/vaz-2109/83-ne-rabotaet-pechka-vaz-2109-21099-2114
• https://remam.ru/vozdsys/pochemu-ploho-greet-pechka-na-vaz-21099.html
• https://russia-car-gid.ru/ploxo-greet-pechka-na-vaz-21099/
• https://europe-car-gid.ru/ploxo-greet-pechka-na-vaz-21099/

[свернуть]

На ВАЗ 2109 почему машина не заводится? Что делать если нет ключа

Главная / Покупка\Продажа

> В статье «» Мы подробно рассмотрели причины, по которым не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Карбюратор . Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам ВАЗ 2108 2109 21099 инжектор, когда их железный конь перестал заводиться. Различия в поиске и устранении неисправности в карбюраторных и инжекторных двигателях весьма существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный мотор, может изрядно напугать владельца автомобиля.
Здесь, как и при диагностике любой неисправности, важна четкая продуманная последовательность действий по выявлению неисправности. Итак начнем если двигатель ВАЗ 2108 2109 Инжектор не заводится, тут работает старое правило: «Или нечего жечь, или нечего поджигать». Нет искры, либо не поступает горючая смесь в цилиндры двигателя.
1) Проверяем есть ли искра. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если искра разлетается на свечу, то проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая, а искра есть, необходимо проверить метки.

Наклейка на редуктор Вала ВАЗ 2109.

Бирка на маховик ВАЗ 2109

Из-за того, что ремень ГРМ проскочил на один или несколько зубьев, фазы газораспределения и двигатель ВАЗ 2108 2109 21099 Инжектор не заводится.
Если на свече не проскакивает искра, причина может быть: датчик положения коленвала (далее по тексту ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, это правда, неправильная работа датчиков может очень сильно подпортить жизнь владельцу ВАЗ 2108 2109инжектор 21099. Скажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится Из-за неисправности одного-единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только его работа будет некорректной — он может троить, не развивать мощность, увеличивать расход топлива, но обязан.
Итак, проверьте ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Очень часто проворачивает разъем ДПКВ, так как на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подать питание от аккумулятора и подвести металл к его рабочей зоне. При приближении к металлу выходное напряжение датчика должно возрастать, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, замените его и попробуйте запустить. Не начал — продолжай.
1B) Шкив коленчатого вала. В чем проблема? Проблема в том, что часть шкива с зубьями на резине ДПКВ, и она может либо отвалиться, либо прокрутиться.

Протравленная часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не отрабатывает при вращении коленвала и ЭБУ не дает команду на искру на свече. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает. Заодно проверьте целостность ремня ГРМ и меток.
1Б) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на предмет его целостности. Если есть возможность, можно взять модуль зажигания с другой машины и проверить, заведется двигатель или нет.
1ж) При неисправном ЭБУ двигатель естественно запустится.
1d) Нет контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. Но между ними в проводке не будет контакта, например, обрезан провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима система питания двигателя.
Проверяем подается ли топливо на форсунки:
2а) Топливный насос качает?

ВАЗ 2109 с форсункой Электробензонасос

Топливный насос ВАЗ 2108 2109 21099 Форсунка — электрическая, погружная в авто бензобак. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно расслабить одну из трубок подачи топлива, подставить под них емкость и включить зажигание — бензин должен выливаться из форсунки.
Давление в топливной рампе ВАЗ 2109 с инжектором можно измерить и обычным манометром. На регуляторе давления, установленном на топливной рампе, имеется специальный разъем для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2Б) При засорении топливного фильтра насос не сможет обеспечить нужную подачу топлива к форсунке автомобиля.

Фильтр топливный ВАЗ 2109

Опять же понять забился фильтр или нет можно по манометру подключенному к снятию регулятора давления на топливной рампе автомобиля.
2V) засорение форсунок.

Форсунки двигателя с загрязненными форсунками

При засорении форсунок они либо вообще не пропускают топливо, либо топливо идет в меньших количествах и не разбрызгивается, а капает. Из-за засорения форсунок может быть затруднен запуск двигателя ВАЗ 2108 2109 Форсунка в мороз. Такой автомобиль обычно не развивает полную мощность во время езды.
2ж) Запрещается распылять топливо форсунками, если они не получают сигналов на открытие от ЭБУ. Необходимо убедиться, что фишки и все провода насажены на патрубки.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 часто возникает такое явление, как пробуксовка или перерезка ремня ремня. При этом фазы моторного распределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывал, необходимо снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке.
4) Если свечи ВАЗ 2108 2109 21099 залили, то их нужно просушить. На залитой свече искра не образуется. Если выкручиваешь свечу, а она вся мокрая, то надо выкручивать все остальные и закатывать их на газ. Если они повторяются, необходимо искать причину в другом месте.
5) Некоторые ВАЗ 2108 2109 21099 Инжектор не заводится в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или что-то еще. Думаю какая-то фишка датчика температуры, двигатель тяжело, но заводится. При подключении — нет.
Такую фичу может спросить любой в тупике: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Выкинул датчик температуры, и она завелась. Такая ситуация конечно скорее исключение, чем правило, но владелец ВАЗ 2109об этом лучше знать.
6) Тоже редкая ситуация, но бывает. Посев катализатора в глушитель автомобиля. В соответствии с требованиями по экологии в глушителе ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен инжектор с катализатором, снижающим выбросы вредных газов в атмосферу. Если этот катализатор лежит внутри глушителя, то выхлоп отработавших газов будет затруднен и двигатель либо вообще не запустится, либо заглохнет. Чтобы исключить этот пункт, необходимо просто ослабить крепежную скобу между катализатором и глушителем, чтобы выхлопы пошли вслед за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что не заводится двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Инжектор, но следует помнить, что есть частные случаи, в которых поможет только сто.

Карбюраторные модификации ВАЗ 2109 на сегодняшний день достаточно распространены. При этом не редко возникают ситуации, когда двигатель вообще выходит из строя, либо плохо заводится на горячую.

Чтобы решить такую ​​проблему, вряд ли стоит выходить на несколько минут. Потому первым делом подготовьте себя морально, настройтесь на долгую работу со своим карбюратором.

Если не удается запустить мотор карбюратора, попробуйте выполнить несколько действий. Так можно найти ответ, почему не заводится двигатель.

1. Поднимите капот, осмотрите визуально состояние вашего карбюраторного силового агрегата.
2. Посмотрите, все ли провода, клеммы надежно закреплены. Готовая клемма или провод редко становились причиной быстрых решений и существенных финансовых затрат на ремонт, которых на практике можно было избежать.
3. Оцените состояние топливного насоса. Не редко причиной износа при попытке завести автомобиль или отказа в работе является перегрев бензонасоса. Купите это. Если слишком жарко, высока вероятность его выхода из строя. Лучше заменить.
4. Параллельно проверьте состояние фильтров, масла. Возможно, они уже давно изменились, а вы с этим все тянете.

Киоски на ходу

Если машина глохнет во время движения, нужно:

• Проверить состояние датчика Холла на карбюраторе;
• Оценить текущую производительность коммутатора;
• При необходимости заменяются оба элемента;
• Если после того, как машина заглохла на ходу, возникают проблемы при попытке запустить мотор, продуть топливные трубки;
• Не получив ответа при визуальном осмотре и проверке трубок, контактов, других имеющихся комплектующих, придется разбирать карбюратор для поиска причин;
• Обязательно отрегулируйте карбюратор. Довольно часто такая мера позволяет устранить все проблемы. Но не стоит делать это своими руками. Обратитесь к проверенному карбюратору.

На практике карбюратор может выйти из строя по разным причинам. Некоторые из них не связаны с самим двигателем. Поэтому оптимальным решением является полноценная диагностика на автосервисе.

Карбюратор глохнет на холостом ходу

Если у вас не заводится карбюратор, постоянно глохнет на холостых оборотах, вы столкнулись с довольно обычной ситуацией для карбюратора ВАЗ 2109.

Вот список мер, которые можно своими руками провести с карбюратором:

• Замените иглу;
• Очистите форсунки в электромагнитном клапане;
• Заменить датчик холостого хода, если вы обнаружили в нем неисправность;
• Чтобы избавиться от заедания игольчатого клапана, из-за которого карбюратор часто не заводится на горячую, попробуйте поставить на него пружину. это народное средство, которое, как ни странно, помогает;
• Проверить состояние электроклапана, блока его управления, проводки. Убедитесь, что у вас есть щелчок в нем. Если они отсутствуют, элемент идет под замену. Хотя можно попробовать отремонтировать.

«>]

Пошаговая инструкция

Соблюдая определенную последовательность в своих действиях, вы в итоге сможете самостоятельно определить, почему двигатель не запускается или с ним проблемы.

Ремонт сцены	Ваши действия
Поверните ключ зажигания, проверьте стартер	Если ключ крутится, стартер крутит, то причина точно не в этом. Даже если мотор не заводится. Неисправность стартера говорит о необходимости его замены
Проверить уровень топлива в баке	Ориентироваться только на показания датчика не стоит. Иногда обманывает. Не раз было так, что автовладелец облазил почти всю машину, перебрал карбюратор, а в итоге оказалось, что просто закончилось топливо. Пусть это будет смешно, но убедиться, что топливо в бензобаке все же стоит
Убедитесь, что искры	Снимите любую из свечей зажигания, подключите к высоковольтному проводу и коснитесь массы (двигатель). Вам понадобится напарник, который будет сидеть за рулем и крутить стартером. Если искра на наконечнике появилась, все в порядке. Не она? Виниловый коммутационный блок и поменять выключатель на новый.
Проверить искру на центральном проводе от катушки	Применяется аналогичная свеча зажигания. Если искры не обнаруживаются, скорее всего, вышла из строя катушка. Заменить элемент
	Если сейчас на улице морозы, то в бензине может быть вода, которая превратилась в лед. Чтобы проверить это, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Звуки Булкания говорит о том, что бензин идет в карбюратор. Никакие перепады не дадут карбюратору запуститься, так как топливо частично замерзло. Придется менять бензонасос
Фильтр тонкой очистки	Посмотрите на состояние фильтра. При наличии на нем трещин, повреждений и других видимых дефектов элемент придется заменить.
Шланги подачи бензина	Убедитесь, что шланги подачи бензина от насоса к двигателю целы. В случае дефектов, повреждений, трещин обязательно меняют на новые
Свеча зажигания	Искру мы уже проверили. Теперь выкрутите все свечи, осмотрите их на наличие следов Нагара. Если свечи оказались черными от Нагара, был залит бензин, чистить агрегаты с помощью обычной наждачной бумаги смысла нет. Эффекта желаемого вы не достигнете. Единственное решение для реставрации — прокалить их на газовой плите. Если вы не хотите пробовать этот метод, просто установите новый комплект качественных свечей зажигания .
Траверса высоковольтных проводов	Снять их, проверить на целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на автомобиль
Траверса крышки	Наличие внутри него сколов, выделенных контактов говорит об износе, потере работоспособности. Выход один — менять устройства. Одновременно с крышкой стоит поменять бегунок
Датчик Холла	Довольно часто карбюратор не заводится именно из-за неисправного датчика Холла. Он держится на резиновых двух болтах. Откручиваем крепления, отключаем провода и меняем старый датчик на новый. Собрать все обратно, проверить работоспособность карбюратора
Расположение высоковольтных траверов	Не редко невнимательные мастера или малосерьёзные мастера, ремонтируя свой автомобиль самостоятельно, допускают ошибки при задней сборке Дрожь. W. провода высокого напряжения Должно быть определенное соединение. Провод, отмеченный на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, далее по часовой стрелке идет 2 цилиндр, затем 4, и только потом 3. Преобразовав расположение, машина заведется гуще или вовсе может карбюратор не
	Найти ремень газораспределительного механизма можно оставить под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично смутились, исчезли, лучше заменить ремень на новый. Также не исключено, что на 1,3-литровом моторе рванул клапан. Такой вопрос не рекомендуется решать этот

Если поэтапная проверка каждого узла ВАЗ 2109 не позволила найти ответ, почему карбюратор не может нормально завестись, придется ехать на сотню.

Практика показывает, что детальный осмотр агрегатов машины и замена изношенных, поврежденных элементов сразу же возвращает карбюратору прежнюю функциональность, он будет заводиться как на холодную, так и на горячую.

С наступлением зимы большинство карбюраторных машин подводит своих владельцев. Не исключением являются и карбюраторные ВАЗ 2109, которые нервничают на холоде. Причин для такого старта может быть много. В данной статье будут рассмотрены самые распространенные причины, почему карбюратор ВАЗ 2109 плохо заводится на холодную.

Прежде чем делать определенные выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей карбюраторные двигатели имеют ручной привод дроссельной заслонки. Без использования этого механизма запустить машину, особенно в холодное время, достаточно проблематично.

Запуск двигателя производить в следующей последовательности:

• Открыть капот и поднять вверх педаль ручного управления подачей топлива топливного насоса
• Потяните за рычаг рукоятки управления воздушной заслонкой
• Подача бензина в коллектор педали акселератора
• Не нажимая на педаль газа, запустить двигатель

С первого раза мотор может не заработать. А вот второй раз должен. Также нужно сосредоточиться на прокачке бензина педалью газа. Главное не переусердствовать, иначе можно залить свечи и тогда двигатель точно не заведется. Если это случилось, и машина не завелась, то нажимаем педаль до упора, включаем стартер и, пока он вращается, медленно отпускаем педаль газа.

Стартер плохо крутит на холодную ВАЗ 2109

Это одна из самых основных причин плохих дам. Тут две стороны: стартер крутил или аккумулятор замер. Если с первым случаем все понятно, то второй требует особого внимания.

При сильных морозах аккумулятор рекомендуется убрать в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, задача может усложниться. Для начала вам нужно будет на некоторое время включить Ближний свет — он прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды. Каждая новая попытка запуска мотора должна сопровождаться паузами в 30 секунд, 1 минуту и ​​2 минуты. В противном случае аккумулятор будет тянуть до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно лить масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал с замерзшим маслом становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла с вязкостью 5W40.

Еще одно решение этой проблемы – применение предпусковых подогревателей, которые включаются в сеть 220 В и обогреваются тожесолом. Благодаря теплоотдаче металлических деталей двигателя ВАЗ 2109 карбюратор масло становится жирным, и мотор может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холодную, но и на горячую, то проблема может коснуться системы. Неправильный угол опережения ухудшает пусковые свойства, из-за чего пуск становится проблематичным.

Обычно проблемы с запуском наблюдаются при . При этом можно заметить черный дым из выхлопной трубы, электроды свечей покрыты черным нагаром, а в глушителе слышен хлопок при нажатии на педаль акселератора. Можно попробовать провернуть резину на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

1. Детонации;
2. Перегрев двигателя;
3. Удаление смеси.

Проблемы системы питания ВАЗ

В первую очередь нужно проверить воздушный и топливный фильтр. Если они сильно загрязнены, двигатель плохо заводится на холодную. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом и автомобилем, и один воздушный. Если они целые, то проверьте работу топливного насоса.

Попробуйте закачать бензин ручным приводом. Если он впрыскивается плохо, неисправность заключается в топливном насосе.

На очереди — карбюратор. Неправильная регулировка может привести к тому, что машина будет плохо переохлаждаться. Холостой ход не должен превышать 900 и опускаться ниже 700. Нагар на свечах зажигания недопустим. В противном случае агрегат нуждается в грамотной настройке.

Механизм газораспределения

Последний клапан. Перед настройкой карбюратора нужно проверить зазоры в клапанном механизме. Делается на холодном двигателе, так как при нагреве металл расширяется.

Нарушения в гапсах ухудшают сжатие. При этом не только теряется мощность, но и портятся пусковые установки автомобиля.

Это основные причины, почему плохо холодит Ваз 2109. Если ни один из этих советов не помог, лучше обратиться к специалистам.

Как часто бывает такая ситуация, что ваш горячий любимый автомобиль (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет по дороге? Не стоит сразу звать одаренных мастеров или тащить бедняжку в сервис на веревке. Радостная новость пока одна. Я скажу, что делать, но только если руки растут не из того места :).

У тихого и не пугливого двигателя может быть несколько причин. Изначально повернуть ключ в замке зажигания и послушать стартер, если в нем нет причины, а об этом сказано и «понятно». Если стартер крутит, идем дальше. Как бы это глупо не звучало, но надо проверить есть ли бензин в баке.

Поверните ключ и посмотрите на контрольную лампу остатка топлива в баке. Если уверены, что бензин идет и проверяем наличие искры. Вытащу любую свечу, втыкаем в высоковольтный провод и трогаем двигатель (для массы)…

Здесь нам нужен помощник. Садим его за руль и даём ключу повернуть ключ. Есть ли искра на кончике свечи? Капюшон. Нет? плохо. Неисправен коммутационный блок или его проводка. Это сложно что-то сделать. Попробуй переключатель поменять. Также следим за искрой на центральном проводе, идущем от катушки. Проверить тем же методом со свечами. Отсутствие искр может свидетельствовать о неисправности катушки.

Проверьте систему питания. Если на улице Зима, то запас бензина может попасть и в замерзшую воду. Проверяем: откручиваем «воздух», и несколько раз нажимаем кнопку бензонасоса. Булкает? Хорошо бензин поступает в карбюратор. нет?

Либо заморозили каким-то образом вышеупомянутую воду, которая попала в систему, либо, что скорее неисправно, чем заправочная станция. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на наличие трещин и повреждений. Также можно смотреть шланги, по которым поступает бензин. Все проверено? Система питания в порядке?

Следующий шаг, свечи! Выкрутите свечи. Все. Смотрим, есть ли Нагар. У переработанного драйвера всегда должен быть запасной комплект, рабочие, проверенные свечи. «Овеянные» (черные свечи с найгаром и залитые бензином), бесполезно чистить кожу и протирать. Они должны быть наняты над газовой плитой.

Так свечи рабочие вставили, не помогло? Перейдем к системе зажигания. Снимите высоковольтные провода с травера. Кстати, из-за проводов машина может не завестись, проверьте их. Смотрим на крышку травера.

Если внутри чипсеты, обращайтесь, меняйте крышку. Далее снимаем ползунок. Его также можно заменить. Открутить 2 болта. Отсоединяем проводку от датчика Холла и меняем сам датчик. Собираем все в обратном порядке с новыми запчастями.

Расположение высоковольтных проводов на крышке травера не в порядке. Первый провод (на крышке обозначен цифрой 1) идет от 1 цилиндра (крайний левый), далее по часовой стрелке пойдет 2 цилиндр, 4 цилиндр и 3 цилиндр. Если машину запутать, то машина будет ужасно рваться или не рваться вообще.

Осталось проверить ремень ГРМ. Он находится с левой стороны, под кожухом. Снимите и посмотрите на зубья ремня. Если не хватило и ремень проскочил, то его надо менять. Только вот вопрос в последствиях. Если у вас двигатель 1.3, то клапана можно гадать (сам даже не гони). Если 1.5, то возможно ничего страшного.

Ну в принципе и вся система. Все должно начаться. Если нет, то можно с чистой душой (я сделал, что мог) перетащить сторонними поделками. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Вкручивается в карбюратор с правой стороны. Снимите терминал.

Поверните ключ, включив зажигание, и несколько раз постучите по пневмоострову. Щелчки и искра есть? Что ж, это работает. Просто открутите его и подуйте на джибелер на конце. Обратный клапан нужно затягивать руками, желательно не перетягивая его.

Также неустойчивая работа на холостом ходу или движение рывками может быть следствием не отрегулированного карбюратора, собственно как и вывернутой (от стесненной смеси) свечи.

Удачи на дорогах.

Что делать, если ваш любимый ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 отказался заводиться? В данной статье будет рассмотрена схема устранения неполадок. Как вы наверное знаете, что двигатель запущен и вам нужно три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 — это подсос горючей смеси внутрь цилиндров (смеси воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече появится искра, которая воспламенит горючую смесь — двигатель запустится.
Учитывайте диагностику определения неисправности цепи. Весь метод подробно описан на рисунке, в тексте даны необходимые комментарии к пунктам.

1) Если стартер не крутит коленвал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверьте следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть слышен щелчок проверки втягивающего реле, все разъемы должны быть надеты на стартер.

2) Если стартер вращает коленчатый вал. Необходимо определить, не попадает ли в цилиндр горючая смесь или искра. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите на расстояние сантиметра к массе и проверните стартер.

3) Если Ваз 2108, Ваз 2109, Ваз 21099 не ищет искру, проверьте есть ли искра на распределителе зажигания (резина). Для этого с трамблера снимаем центральный провод, подводим к массе 1 см и крутим стартер. С провода на массу — проблема в распределителе зажигания: бегунок проверить, контакты почистить.

4) При отсутствии искры на распределителе зажигания необходима диагностика системы зажигания.
Существует два варианта дальнейшего устранения неполадок:
А) С помощью диагностического прибора бесконтактной системы зажигания.
Б) ручная идентификация неисправности.
А) У вас прибор, могут быть разные типы, но принцип работы один: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к разрыву цепи выключателя. Снимите выключатель с выключателя и подключите к разъему устройства. Разъем второго устройства одет на выключатель. Включите зажигание: Должна гореть лампочка питания и лампочка питания датчика мощности.

При вращении стартера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: контрольная лампочка включения, импульсная лампочка от датчика Холла.
Если мигает контрольная лампочка переключателя — заменить переключатель.

Если не идут импульсы с датчика Холла, разобрать распределитель зажигания, убедиться, что при вращении стартера крутится стартер. Если стартер крутит, а бегунок трамблера нет — порвался ремень ГРМ. Если бегунок крутится, а сигнала с датчика Холла нет, — заменить датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Выбрать распределитель зажигания и убедиться, что бегунок распределителя крутится при вращении стартера. Если не крутится — порвался ремень ГРМ. Если бегунок крутится, проверьте, чтобы барабан дозатора не касался датчика Холла. Убедитесь, что датчик Холла и разъем исправны. Если все в норме — меняйте выключатель, самая частая причина отсутствия искры — сгорел выключатель. Если после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам народной бабины) выходит из строя крайне редко, но такие случаи тоже есть.

Катушка зажигания

5) Если искра есть, но двигатель не заводится, снимите крышку воздушного фильтра.

Фильтр чистый, не залит маслом? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Без крышки воздушного фильтра, завел — значит нет доступа воздуха в карбюратор, фильтр забит, подача воздуха, фильтр забит маслом.
6) не заводится — снимаем фильтр с крышкой и откручиваем топливный шланг от бензонасоса к карбюратору от карбюратора. Крутим стартер — должен быть бензин. Не брызгает? Либо топливный насос вышел из строя, либо топливо из бака не топливо, если оно конечно есть.
7) Если при вращении стартера брызгает бензин, открутить топливопровод топливопровода от карбюратора. Стреляйте в возврат пальцем, а ртом засовывайте в кормушку. Воздух проходит в поплавковую камеру? Если так, значит и бензин тоже проходит, надо весь карбюратор сжатым воздухом продуть.
8) Есть ли воздух в поплавковой камере? Проверьте сетчатый фильтр карбюратора. Откручивай, чисти. Не помогло? — Возможно игольчатый клапан Zalip. Следуйте сбоку карбюратора к гаечному ключу или окунайте в отверстие подачи сжатым воздухом.
9) Если так и не получается продуть воздух в поплавковую камеру — снять крышку карбюратора. Мы в руках и снова пытаемся дунуть. Воздух не проходит — меняй игольчатый клапан.
10) Если при снятой крышке воздух проходит, а топливные жиклеры на карбюраторе не забиты, то топливный жиклер.
11) Если после проделанной работы машина все равно не заводится, выкрутите свечи.
Посмотрите залитый бензином или нет? Если они заполнены, необходимо просушить. Включаем газовую плиту и держим плоскогубцами капая свечу над огнем. Если свечи все же сухие — можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора (ближе к салону). Вы можете разбить карбюратор образовавшимся вакуумом, и двигатель запустится.

Описанные выше методики помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев. Однако в случае сложных проблем, ремень ГРМ не мало зубьев, плохая или отсутствующая компрессия в двигателе, карбюратор не отрегулирован) только на сотню.

За что отвечают предохранители на ВАЗ 2109? Распиновка монтажных блоков автомобилей ВАЗ

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электропроводки.

Основной задачей блока питания является предотвращение поломок электрооборудования, установленного в автомобиле.

Схема

Всю линейку автомобилей ВАЗ 2109 условно можно разделить на две ветки — выпуска до 1998 года и выпуска после 1998 года.

Автомобили более старшего возраста комплектуются блоками предохранителей с маркировкой 17.3722. Этот БП состоит из корпуса и инженерной платы. Проволочные контакты, предохранители и реле припаяны к плате.

Более новые версии девяток, начало выпуска которых состоялось в 1998, здесь БП имеет маркировку 2114-3722010-60. Здесь мы видим уже предохранители.

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива — карбюратор или инжектор — совершенно не играет. БП будут отличаться только годом выпуска автомобиля. Следовательно, монтажные блоки для карбюратора и инжектора одинаковые.

Нужный монтажный блок тоже везде расположен одинаково — в моторном отсеке напротив места водителя, практически под самим лобовым стеклом.

Отличия

Есть ли различия между старой и новой версиями БП? Конечно. Они следующие:

• Детали монтажного блока маркируются по-разному;
• Номинал предохранителя другой;
• В новом БП нет реле электродвигателя вентилятора охлаждения и реле времени омывателя заднего стекла.

Блок питания старого образца

Рассмотрим сначала блоки питания старого образца, которые до сих пор довольно часто встречаются на ВАЗ 2109машины. Причем, как мы уже говорили, как с инжекторными, так и с карбюраторными двигателями.

Номер предохранителя	Сила тока	Цепь, которую он защищает
		Резервный предохранитель
		Указатели поворотов, прерыватель аварийных сигналов (в аварийном режиме), лампа аварийной сигнализации
		Задние стоп-сигналы, внутреннее освещение
		Элемент обогрева заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель
		Звуковой сигнал (гудок), переключатель звукового сигнала
		Резервный предохранитель
		Электродвигатель вентилятора печки, электродвигатель омывателя ветрового стекла, реле включения электровентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, подсветка бардачка
		Резервный предохранитель
		Резервный предохранитель
		Габаритный огонь левый
		Правый габаритный фонарь
		Правая фара ближнего света
		Левая фара ближнего света
		Левая фара дальнего света, контрольная лампа дальнего света
		Правая фара дальнего света
		Указатели поворотников и реле-прерыватель аварийных огней (в режиме индикации поворотников), контрольная лампа поворотников, задних фонарей заднего хода, моторедуктор и реле включения стеклоочистителей, контрольная лампа давление масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Помимо обозначений предохранителей вам не лишним будет узнать, какой номер реле в монтажном блоке за какие функции отвечает.

Номер реле	Функции
	Выполнение очистки элементов передней оптики
	Двигатель омывателя заднего стекла Производительность
	Защита от поломки лампы поворотника и световой сигнализации
	Защита от выхода из строя электродвигателя стеклоочистителя
	Позволяет определить исправность лампы
	Защита от перенапряжения для обогрева заднего стекла
	Лампы дальнего света
	Фары ближнего света
	Отвечает за работу вентилятора охлаждения двигателя. При выходе из строя этого реле возрастает риск перегрева двигателя.
	Роговая работа

Блок питания нового типа

Здесь схема сборки устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, так как большинство доживших до наших дней девяток — это модернизированные версии.

Схема актуальна как для карбюраторных, так и для инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
		Резервный предохранитель
		Резервный предохранитель
		Резервный предохранитель
		Катушка реле вентилятора радиатора, выключатель и электрическая цепь двигателя печки
		Выключатель аварийки в режиме поворотников, прерыватель поворотников, выключатель поворотников, лампочка указателя поворота, лампочка указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, аварийная лампа тормозов, выключатель тормозной гидравлики, выключатель ручного тормоза
		Выключатель и лампы стоп-сигнала, внутреннее освещение
		Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, подсветка вещевого ящика, выключатель и лампа подсветки панели приборов
		Клаксон, выключатель звукового сигнала, электродвигатель вентилятора радиатора
		Левый габаритный фонарь, левый задний габаритный фонарь
		Правый габаритный фонарь, правый задний габаритный фонарь, выключатель противотуманных фар, контрольная лампа противотуманных фар
		Выключатель и прерыватель указателей поворота, лампы указателей поворотов, контрольная лампа аварийного режима
		Прикуриватель, гнездо для переноски лампы
		Дальний свет, правая фара
		Дальний свет левой фары, контрольная лампа дальней оптики
		Ближний свет, правая фара
		Ближний свет левой фары

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
	Без него двигатель омывателя заднего стекла не будет работать
	Отвечает за работу ламп поворотников и световой сигнализации
	Обеспечивает работу стеклоочистителя
	Защищает стоп-сигналы и габариты автомобиля
	Обеспечивает работу дальнего света
	Обеспечивает работу омывателя оптики
	Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле
	Звуковой сигнал или просто гудок
	Защищает от перенапряжения, поступающего на вентилятор охлаждения двигателя
	Отвечает за работу обогревателя заднего стекла
	Обеспечивает работу фар ближнего света

Необходимо не только разбираться в расположении того или иного предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если ваше оборудование вышло из строя, необходимо сначала проверить состояние отвечающего за него предохранителя.

На практике снять и удалить непригодный предохранитель или реле несложно. Для этого нужно:

• Поднять капот и отсоединить минус от аккумулятора. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, автомобиль в этот момент не должен находиться под напряжением;
• Найдите монтажный блок. Он расположен в моторном отсеке напротив места водителя прямо под лобовым стеклом. Блок закрыт сверху пластиковой крышкой. Чтобы снять его, просто сожмите защелки по бокам;
• Снимите крышку и посмотрите на обратную сторону. Есть электрическая схема с указанием расположения того или иного предохранителя, реле. Просто найдите элемент, отвечающий за вышедшее из строя оборудование, по таблицам выше;
• Выньте предохранитель. Все монтажные блоки снабжены специальными клещами. Не рекомендуется удалять предохранители вручную. Реле снимаются небольшими покачиваниями вверх-вниз;
• Замените неисправный компонент.

Неисправность предохранителя определяется расплавленной нитью. Это плавкие элементы, которые плавятся и замыкают контакты, предотвращая повреждение оборудования чрезмерным напряжением.

Вот и все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму аккумулятора и проверить работу оборудования.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Он приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители на ВАЗ 2108, 2109., 21099 расположены и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Блок крепления предохранителей — 2114-3722010

Инструмент:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не требуется

Схема и расположение предохранителей ВАЗ 2 108, 2 109, 2 109, 2 109, 2 2 2 :

Открываем капот. Вы увидите монтажный блок под лобовым стеклом.

Внутри вы найдете специальный пинцет для замены предохранителей.

Следующим шагом будет подобрать предохранитель и заменить его.

Блок предохранителей со снятой крышкой.

Под приборной панелью с левой стороны от водителя находится предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

№ предохранителя		За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Сигналы поворота Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давление масла Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие двери
		Внутреннее освещение Задние фонари
		Стеклоподъемники
		Номерной знак Лампа освещения моторного отсека Освещение приборной панели Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Фонарь задний правый габарит
		Аварийный
		Элемент обогрева заднего стекла Реле обогрева заднего стекла (контакты) Переносной держатель лампы Прикуриватель
		Фара правая
		Фара левая
		Левая фара ближнего света
		Ближний свет, правая фара
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давление масла Дроссель карбюратора Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие двери
		Задние тормоза Внутреннее освещение
		Номерной знак Лампа освещения моторного отсека Освещение приборной панели Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Задний левый просвет
		Правая задняя дверь
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет, правая фара
		Дальний свет левой фары
		Левая фара ближнего света
		Ближний свет, правая фара

Блок предохранителей ВАЗ 2109 находится с левой стороны автомобиля, под капотом, перед лобовым стеклом. До него очень легко добраться. Нужно всего лишь снять с него крышку и перед вами откроется блок предохранителей и реле.

В блоке предохранителей ВАЗ 2109 установлены предохранители, рассчитанные на различные токи и служащие для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров на конкретном участке сети автомобиля предохранитель сгорает, тем самым обесточивая поврежденный участок, и можно сказать, спасает автомобиль от более неприятных ситуаций, даже от пожара.

Однако не стоит забывать, что перед заменой перегоревшего предохранителя в блоке предохранителей ВАЗ 23109 сначала нужно выяснить, почему он сгорел, устранить эту неисправность и только потом ставить новый предохранитель. Если мы сразу установим новый предохранитель, не выяснив причину, в лучшем случае сгорит и новый «пред», а в худшем мы можем устроить пожар. Несмотря на то, что предохранители имеют одинаковый размер, они рассчитаны на разную силу тока. Поэтому всегда будьте внимательны при установке новых предохранителей, иначе при несоблюдении «силы тока» может выйти из строя электрооборудование автомобиля.

Монтажный блок на ВАЗ 2109 устанавливался нескольких видов. Расположение и типы предохранителей на них были разными. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 уже имели предохранители ножевого типа и расположение на плате предохранителей было другим.

Каждый предохранитель в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым сужая область поиска неисправности.

Номер предохранителя *	Защищенные цепочки электронной почты
1 (8А) F9 (7,5А)	Правая противотуманная фара
2 (8А) F8 (7,5А)	Левая противотуманная фара
3 (8А) F1 (10А)	Очистители фар (на момент включения). Реле включения очистителей фар (контакты). Клапан омывателя фар
4 (16А) F7 (30А)	Очистители фар (в эксплуатации). Реле включения очистителей фар (обмотка). Мотор омывателя лобового стекла. Мотор-редуктор для синего очистителя стекол. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа вещевого ящика
5 (8А) F16 (15А)	Указатели поворота и реле-прерыватель указателей поворота и аварийных ситуаций (в режиме указателя поворота). Контрольная лампа для указателей поворота. Задние фонари (фонари заднего хода). Переключатель мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа стояночного тормоза. Лампа света табо «СТОП». Датчики температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр
6 (8А) F3 (10А)	Фонари задние (стоп-сигналы). Плафон освещения
6 (8А) F6 (30А)	Электростеклоподъемники передних дверей. Реле включения стеклоподъемников
7 (8А) F10 (7,5А)	Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
8 (16А) F5 (20А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле для включения.
9 (8А) F10 (7,5А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный огонь)
10 (8А) F11 (7,5А)	Фара правая (габаритный свет). Фонарь задний правый (габаритный огонь)
11 (8А) F2 (10А)	Указатели поворота и реле-прерыватель сигнализации (в режиме сигнализации). Сигнальная лампа
12 (16А) F4 (20А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель
13 (8А) F15 (7,5А)	Правая фара (дальний свет)
14 (8А) F14 (7,5А)	Левая фара (дальний свет). Контрольная лампа включенного дальнего света фар
15 (8А) F13 (7,5А)	Левая фара (ближний свет)
16 (8А) F12 (7,5А)	Фара правая (ближний свет)
* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722

Говоря о блоке предохранителей ВАЗ 2109, необходимо также упомянуть о реле, которые также установлены в монтажном блоке автомобиля.

Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ применен особый подход к компоновке каждого из компонентов общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Использование коммутации взаимосвязанных цепей различных систем электрооборудования позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их запасных частей. Чтобы найти неисправные элементы, не нужно разбирать весь автомобиль – достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они помогают нам в этом. Ниже представлены схемы электрические принципиальные МБ для автомобиля ВАЗ.

Распиновка монтажного блока 2107

Номер предохранителя	Защищенные цепи
Ф1 (8А) (10А)	Задние фонари (фонарь заднего хода).Мотор отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка)
Ф2 (8А) (10А)	Электродвигатели стеклоочистителя и омывателя лобового стекла Электродвигатели омывателя фар и стеклоочистителя Реле стеклоочистителя Реле стеклоочистителя и омывателя фар (контакты)
Ф3 (8А) (10А)	Запасной
F4 (8А) (10А)	Запасной
Ф5 (16А) (20А)	Элемент обогрева заднего стекла и реле обогрева (контакты)
F6 (8А) (10А)	Прикуриватель. Розетка для переносной лампы
F7 (16А) (20А)	Звуковые сигналы и реле включения звуковых сигналов
F8 (8А) (10А)	Указатели поворотов в режиме тревоги Выключатель и реле-выключатель указателей поворота и сигнализации в режиме тревоги
F9 (8А) (10А)	Регулятор напряжения генератора (для автомобилей с генератором Г-222)
Ф10 (8А) (10А)	Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Реле включения двигателя вентилятора (обмотка). Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Индикаторная лампа заряда аккумулятора. Приборный щиток. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11 (8А) (10А)	Задние фонари (стоп-сигнал). Внутреннее освещение кузова
Ф12 (8А) (10А)	Правая фара (дальний свет) Катушка реле очистителя фар (при включенном дальнем свете)
Ф13 (8А) (10А)	Левая фара (дальний свет) Контрольная лампа дальнего света
Ф14 (8А) (10А)	Фара левая (габаритный свет) Задний фонарь правый (габаритный свет) Подсветка номерного знака Подсветка моторного отсека. Контрольная лампа бокового освещения
Ф15 (8А) (10А)	Правая фара (габаритный свет) Левый задний фонарь (габаритный свет) Лампа прикуривателя Лампы освещения приборов Лампа вещевого ящика
Ф16 (8А) (10А)	Правая фара (ближний свет). Катушка реле включения очистителей фар (при включенном ближнем свете)
Ф17 (8А) (10А)	Левая фара (ближний свет)

Блок-схема монтажная 2105-3722010-02 ВАЗ 21054, 21074

Предохранитель защищенных цепей

Номер предохранителя	Защищенные цепи
Ф1 (10А)	Фонари заднего хода. Мотор отопителя. Индикатор обогрева заднего стекла. Реле обогрева заднего стекла (обмотка).
Ф2 (10А)	Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателей фар (контакты).
Ф3 (10А)	Запасной.
Ф4 (10А)	Запасной.
Ф5 (20А)	Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты).
Ф6 (10А)	Прикуриватель. Часы.
Ф7 (20А)	Звуковой сигнал. Реле включения звукового сигнала. Двигатель вентилятора охлаждения радиатора. Реле включения моторчика вентилятора охлаждения радиатора (контакты)
Ф8 (10А)	Указатели поворота (в режиме тревоги). Указатель поворота (в режиме тревоги). Реле-прерыватель указателей поворота и сигнализации. Аварийный выключатель с индикаторной лампой.
F9 (7,5 А)	Задние противотуманные фонари. Индикатор включения задних противотуманных фар.
Ф10 (10А)	Указатели поворота (в режиме указателя поворота). Реле прерывателя поворотников. Контрольная лампа указателя поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Контрольная лампа стояночного тормоза. Индикатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Аварийный индикатор рабочей тормозной системы. Индикатор заряда батареи. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
Ф11 (10А)	Абажуры для салона. Стоп-сигналы. Лампы освещения багажного отделения.
Ф12 (10А)	Фары дальнего света (правая фара).
Ф13 (10А)	Фары дальнего света (блок левой фары). Индикатор дальнего света.
Ф14 (10А)	Передний габаритный фонарь (левая фара). Задний габаритный огонь (правый фонарь). Подсветка номерного знака. Сигнальная лампа включения габаритных огней.
Ф15 (10А)	Передний габаритный фонарь (правая фара). Задний габаритный огонь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы (лампа освещения).
Ф16 (10А)	Ближний свет фар (правая фара). Реле омывателя фар (катушка реле).
Ф17 (10А)	Фары ближнего света (блок левой фары).

Распиновка монтажного блока 2108

Перед вами монтажный блок нового типа. Блок старого образца имеет в целом такую ​​же схему, но некоторые контакты (менее 5%) могут не совпадать.

Схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация контактов в клеммных колодках, цвет проводов и подключаемых к ним электрических цепей.

Соединитель	Связаться с	Цвет провода	Назначение
Х1 (Ш1)	1	Б	стеклоподъемники
	2	Д	Замок зажигания (клемма 15/2)
	3	ГП
	4	РГ	Выключатель электродвигателя отопителя
	5	Р	Замок зажигания (клемма 30/1)
	6	КР	Замок зажигания (кл. 30)
	7		дверной замок
	8	Р	Замок зажигания (кл. 50)
Х2 (Ш2)	1	БГ	выключатель заднего стеклоочистителя
	2	Д	Переключатель указателей поворота (правый)
	3	РП	выключатель стоп-сигнала
	4	Б	Индикатор целостности лампы
	5	ЕСЛИ
	6	ГБ	дверь левая передняя
	7	О
	8	34	контрольная лампа дальнего света
	9	—
	10	4	выключатель задних противотуманных фонарей
	11	середина	Контрольная лампа резерва топлива
	12	ЕСЛИ	контрольная лампа уровня топлива
	13	Боеголовка	внутреннее освещение
	14	кг	контрольная лампа ручного тормоза
	15	правая сторона	Переключатель указателей поворота (левый)
	16		Электродвигатель очистителя фар
	17	—
Х3 (Ш3)	1	ф	датчик скорости
	2	чп	выключатель сигнализации
	3	ГП	Переключатель указателей поворота
	4	Сб	контрольная лампа уровня масла
	5	Х	вес
	6	РБ	Контрольная лампа уровня омывающей жидкости
	7	РО	Контрольная лампа износа тормозных колодок
	8	3 из	выключатель фар
	9	ЖЗ	переключатель стеклоочистителя
	10	ПГ	розетка для подключения переносной лампы
	11		Замок зажигания (кл. 15)
	12	РФ	Выключатель омывателя заднего стекла
	13
	14	ф	Контрольная лампа противотуманных фар
	15
	16	СГ	датчик давления масла
	17
	18	Р
	19	СО	Выключатель стеклоочистителей
	20	ИЗ	переключатель стеклоочистителя
	21	О	выключатель задних противотуманных фонарей
Х4 (Ш4)	1	Запрос предложений	Вкл. и контрольная лампа обогрева заднего стекла
	2	ГБ	Переключатель света фар (дальний свет)
	3	О	стеклоочиститель
	4	Боеголовка	выключатель наружного освещения
	5	ДО	Реостат освещения приборов
	6	Р	батарея
	7	БО	переключатель стеклоочистителя и омывателя
	8	О	колодка Ш4 монтажного блока клемм 3
	9	СЧ	переключатель звука
	10	БП	выключатель стоп-сигнала
	11	Р	батарея
	12	СП	Переключатель света фар (ближний свет)
	13		сигнальная лампа
	14	—
	15	—
	16	РГ	контрольная лампа уровня тормозной жидкости
	17	ЗБ	указатель температуры охлаждающей жидкости
	18	КБ	Индикатор заряда аккумулятора
	19	Ж	выключатель противотуманных фар
	20	РЗ	контрольная лампа уровня охлаждающей жидкости
	21	Ф	тахометр
Х5 (W5)	1	3	дальний свет (правый)
	2	3Н	дальний свет (левый)
	3	СЧ	ближний свет (левый)
	4	Р	стартер (кл. 50)
	5	ПБ	Вентилятор охлаждения радиатора
	6	ИЗ	ближний свет (правый)
Х6 (W6)	1	—
	2	3
	3	МС	указатель поворота (левый передний)
	4	—
	5	—
	6	—
	7	—
	8	Ж	габаритный фонарь (передний правый)
	9	Боеголовка	термостат электровентилятора
	10	Ж	габаритный фонарь (левый передний)
	11	Д	указатель поворота (правый передний)
	12		выключатель света заднего хода
	13	РГ	Датчик уровня тормозной жидкости
Х7 (W7)	1	—
	2	РГ	Электродвигатель очистителя фар
	3	Б	Электродвигатель очистителя фар
	4	—
	5	Сб	датчик уровня масла
	6	СЧ	звуковые сигналы
	7	ИЗ	датчик скорости
	8	ЗБ	датчик температуры охлаждающей жидкости
	9	КБ	генератор (Кл. 61)
	10	Р	насос омывателя ветрового стекла
	11	Боеголовка	Выключатель освещения моторного отсека
	12	РБ	датчик уровня омывающей жидкости
	13	РФ	тормозные колодки
	14	—
	15	КП	тахометр
	16	РЗ	датчик уровня охлаждающей жидкости
	17	ЖБ	реле противотуманных фар
Х8 (Ш8)	1	Жп	реле противотуманных фар
	2	Ж	Противотуманная фара (левая)
	3	Ф	Противотуманная фара (правая)
	4	ГП	катушка зажигания
	5	Р	генератор (кл. 30)
	6	Р	генератор (кл. 30)
	7	—
	С	РФ	Реле противотуманных фар
Х9 (Ш9)	1	РФ
	2	Д	указатель поворота (правый задний)
	3	БГ	электродвигатель очистителя заднего стекла
	4	ОЧ	задние противотуманные фары
	5	СЧ	задняя дверь
	6	ЕСЛИ	дверь передняя правая
	7	Боеголовка	внутреннее освещение
	8	кг	датчик ручного тормоза
	9	Боеголовка	кнопки сигнализации открытой двери
	10
	11	ИЗ	подсветка номерного знака
	12	ГБ	дверь передняя левая
	13	Б	внутреннее освещение
	14	Р	стоп-сигналы
	15	Ф	габаритный фонарь (задний правый)
	16	3	фонарь заднего хода
	17	Ж	габаритный фонарь (левый задний)
	18	РГ	очиститель заднего стекла
	19		Элементы обогрева заднего стекла
Х11 (Ш11)	1	Ф	насос
	2	РФ	Клапан омывателя заднего стекла
	3	—
	4	Ф	насос
	5	Боеголовка	Лампа моторного отсека
	6	—
	7	—
	8	КЧ	Лампа моторного отсека
	9	Б
	10		электродвигатель стеклоочистителя
	11	—
	12	СО	аварийный датчик давления масла
	13	—
	14	Р	Клапан омывателя ветрового стекла
	15	СО	электродвигатель стеклоочистителя
	16	ИЗ	электродвигатель стеклоочистителя
	17	ЖБ	электродвигатель стеклоочистителя
	18	—
	19	—

Распиновка монтажного блока 2109

Блок монтажный ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. В первых моделях использовался монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для соединения с контактными площадками жгутов проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но имеют другое подключение вентилятора охлаждения радиатора.

Предохранитель №	Защищенные цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (на момент включения). Реле включения очистителей фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в эксплуатации). Реле очистителя фар (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Мотор стеклоочистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контроль «Лампа обогрева заднего стекла. Лампа вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота). Контрольная лампа для указателей поворота. Задние фонари (фонари заднего хода). Мотор-редуктор и реле стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник настольный «СТОР». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) ФЗ (10 А)	Фонари задние (стоп-сигналы). Плафон внутреннего освещения
6 (8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения стеклоподъемников
7 (8 А) F10 (7,5 А)	Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле для включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный огонь)
10 (8 А) F11 (7,5 А)	Фара правая (габаритный свет). Фонарь задний правый (габаритный огонь)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель сигнализации (в режиме сигнализации). Сигнальная лампа
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель »
13 (8 А) F15 (7,5 А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

Распиновка монтажного блока 2110

Цепи, защищенные предохранителем

Номер предохранителя	Защищенные цепи
Ф1 (5А)	Лампы освещения номерного знака Лампы приборов Лампа подсветки габаритного света Лампа багажного отделения Лампы габаритного освещения по левому борту
F2 (7,5 А)	Левая фара (ближний свет)
Ф3 (10А)	Левая фара (дальний свет)
Ф4 (10А)	Правая противотуманная фара
Ф5 (30А)	Двигатели стеклоподъемников дверей
Ф6 (15А)	Переносная лампа
Ф7 (20А)	Двигатель вентилятора охлаждения двигателя, звуковой сигнал
F8 (20А)	Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты)
Ф9 (20А)	Клапан рециркуляции Стеклоочистители и омыватели ветрового, заднего стекла и фар Реле (катушка) обогрева заднего стекла
Ф10 (20А)	Запасной
Ф11 (5А)	Габаритные огни правого борта
F12 (7,5 А)	Правая фара (ближний свет)
Ф13 (10А)	Правая фара (дальний свет). Контрольная лампа дальнего света
Ф14 (10А)	Левая противотуманная фара
Ф15 (20А)	Подогрев сидений. Замок багажника
Ф16 (10А)	Реле/прерыватель указателей поворота и сигнализации (в режиме сигнализации). Индикатор аварийной сигнализации
F17 (7,5 А)	Лампа освещения салона Лампа индивидуального освещения Лампа подсветки выключателя зажигания Лампы стоп-сигналов Часы (или бортовой компьютер)
Ф18 (25А)	Подсветка вещевого ящика Контроллер отопителя Прикуриватель
Ф19 (10А)	Блокировка дверных замков. Реле контроля исправности стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга Комбинация приборов Часы (или маршрутный компьютер)
F20 (7,5 А)	Лампы задних противотуманных фар

Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112

Диаграмма монтажного блока 2113, 2114, 2115

ГОДУ ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и сигнализации;
К3 – реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 – реле стеклоподъемников;
К6 – реле включения звуковых сигналов;
К7 — реле включения электрообогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
Ф1 – Ф20 – плавкие предохранители;
Х11 — выводы колодки жгута проводов

Таблица цепей защищаемых предохранителями на ВАЗ 2114

Номер предохранителя	Сила тока, А	Цепи, защищенные предохранителем
F1	20	Реле задних противотуманных фар Лампы задних противотуманных фар Индикатор заднего противотуманного фонаря
F2	10	Указатели поворота, указатель поворота и реле-прерыватель аварийной сигнализации (в режиме сигнализации) Лампа контрольная аварийная
F3	7,5	Передний плафон. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Лампа контроля системы управления двигателем. Лампы сигнала торможения. Бортовой компьютер (если установлен)
F4	20	Держатель для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Обогрев заднего стекла
F5	20	Звуковой сигнал. Реле звукового сигнала. Мотор вентилятора охлаждения. Предохранитель вентилятора.
F6	30	Электрические стеклоподъемники. Реле стеклоподъемника (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ВАЗ 2114, ВАЗ 2115. Моторчик омывателя лобового стекла. Электродвигатели очистителей фар (в работе) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле обогрева заднего стекла (катушка)
F8	7,5	Предохранитель противотуманных фар ВАЗ 2114, 2115 — Правая противотуманная фара
F9	7,5	Предохранитель противотуманных фар ВАЗ 2114, 2115 — Левая противотуманная фара
Ф10	7,5	Лампы габаритного света по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов. Предохранитель выключателей подсветки, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Габаритные огни правого борта
F12	7,5	Правая фара (ближняя свиноматка)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Контрольная лампа дальнего света фар
F15	7,5	Фара правая (дальний свет)
Ф16	15	Прерыватель реле указателей поворота, указателей поворота и аварийной сигнализации (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация устройств. Контрольная лампа недостаточного давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигналов). Контрольная лампа уровня тормозной жидкости. Индикатор разрядки аккумулятора. Бортовой компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Регулятор обогрева сидений.

На все карбюраторные автомобили семейства «Самара 1» и на части карбюраторных автомобилей семейства «Самара 2» (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старые и новые. Эти устройства еще называют монтажными блоками. Они являются сердцем электрики автомобиля, поскольку оснащены исполнительными реле слаботочных цепей. С помощью монтажного блока также осуществляется управление реле сильноточных и дополнительных цепей — стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаковое, разница в малом, разные разъемы и разное расположение элементов и разная конструкция корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Артикул монтажного блока старого образца 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 – худшая защита от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише моторного отсека, куда часто попадает дождевая или омывающая жидкость. В новом монтажном блоке также отсутствует омыватель заднего стекла. Это вызвано изменением схемы электрооборудования автомобиля и установкой этих реле в другом месте.

Еще одно отличие — в новой модели монтажного блока используется предохранитель другого типа, более устойчивый к влаге. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, в ней указан номер модели. Если по каким-то причинам прочитать текст на обложке не представляется возможным, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и блок-схемы

Несмотря на некоторые различия, неисправности всех моделей аналогичных агрегатов одинаковы:

• окисление контактов;
• короткое замыкание из-за загрязнения.

При попадании воды внутрь корпуса монтажного блока вода смешивается с пылью и образует грязь, которая со временем растекается по нижней или верхней части монтажной пластины. Неисправности монтажного блока часто очень похожи на поломки других электрических систем автомобиля, поэтому точную причину можно определить только после демонтажа и вскрытия блока.

Снять и проверить монтажный блок необходимо при обнаружении следующих неисправностей:

• или произвольное включение/выключение/переключение режима;
• проблемы с магнитолой;
• прерывистое зажигание;
• нечеткая работа стеклоочистителей или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или невнятная работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:

• Снимите отрицательную клемму аккумулятора.
• Открутить две гайки по бокам блока (он находится со стороны водителя в моторном отсеке вверху).
• Поднимите устройство как можно выше и вытащите все разъемы снизу.
• Установите в обратном порядке. Сначала вставьте все разъемы, затем затяните гайки.

Как разобрать и собрать

Перед разборкой монтажного блока распечатайте фото или схему установки предохранителей и реле, а также отметьте или запишите где какие реле установлены, т.к. описание деталей что присутствует на внутренней стороне крышки не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждой стороны, на новой модели отстегните по две защелки с каждого блока.
• Снимите все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытаскивать предохранители, он находится рядом с реле указателей поворотов.
• После этого откручиваем саморезы, которые соединяют обе половинки корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. О большинстве новых ниже. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. Используйте тонкую плоскую отвертку, чтобы разделить обе половины корпуса. Если отсоединение не удалось, обязательно открутите все винты и попробуйте вставить отвертку в другое место. Вскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Соберите в обратном порядке. Сначала поместите печатную плату на застежки одной половины корпуса, затем наденьте другую половину и слегка сожмите их, чтобы они соединились. Если не получается соединить половинки корпуса, разберите их и убедитесь, что печатная плата на месте, затем соберите обратно. Затем закрепите половинки корпуса саморезами.

Ремонт

Внимательно осмотрите дорожки печатной платы. Если где-то между дорожками вы обнаружите грязь, смочите ее жидкостью для снятия лака и кисточкой. Следите за тем, чтобы лак не растворялся кистью. Удалив всю грязь, тщательно протрите гусеницы спиртом и высушите сжатым воздухом. Выполните эту операцию с обеих сторон печатной платы. Осмотрите все разъемы.

Заменить в случае загрязнения или окисления. Если у вас нет для этого необходимых знаний, инструментов или запчастей, обратитесь к автоэлектрику. Не распыляйте на разъемы спреи для очистки контактов, велика вероятность того, что некоторые контакты не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатную плату нельзя отремонтировать, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит к вашему блоку, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

ВАЗ 2109 — характеристики, фото, видео, полное описание

ВАЗ 2109 (в народе известная как «девятка») — советский малолитражный переднеприводный автомобиль II класса в кузове хэтчбек. Модель разрабатывалась и серийно производилась на Волжском автомобильном заводе с 1987-2004 гг. С 2004 года автомобиль (ВАЗ-21093) собирался из машинокомплектов на украинском предприятии «ЗАЗ» до конца 2011 года. Этот автомобиль также является пятидверной версией ВАЗ-2108 в модельном дивизионе Lada «Спутник». На рынке подержанных автомобилей купить этот автомобиль можно и сегодня. Весь модельный ряд Лада.

Содержание: [SHOW]

• ИСТОРИЯ КАР
• Экстерь
• Интерьер
• Спецификации
• Двигатель
• Трансмиссия
• . Работает
Advelopmor
• . СВОЙСТВА
• . СВОЙСТВА
• . СВОЙСТВА
• . СВОЙСТВА
• . СВОЙСТВА.
• Плюсы и минусы
• Подведение итогов
• ВАЗ-2109 фото
• Тест-драйв
• Видео обзор

История автомобиля

В конце 19 векаВ 80-е годы АВТОВАЗ принял решение заполнить пустующую нишу комфортабельных и универсальных семейных моделей автомобилем ВАЗ-2109. Тот факт, что на Волжском автомобильном заводе состоялся дебют отечественного переднеприводного серийного автомобиля, стал знаковым событием не только для Поволжья, но и для всего советского автомобилестроения.

Немного символично, но начало производства «восьмерки» пришлось на знаменательное событие, которое отмечалось осенью 1984 года – 60-летие автомобилестроения Союза Советских Социалистических Республик. Через два года с конвейера Тольяттинского автозавода была выпущена опытная партия из 159 автомобилей.модели «девятки».

Новая версия зубила унаследовала все технические новшества от старшей модели и смогла моментально завоевать уважение автолюбителей. Среди всех моментов самым важным было «рациональное» количество дверей. Однако, несмотря на это, в серийное производство был запущен трехдверный вариант. Возникает закономерный вопрос, а почему?

Поскольку в стране, где личный транспорт считался роскошью, а счастливые обладатели автомобилей чувствовали транспортные трудности своих родных и близких, стандартная 3-объемная версия седана в большей степени удовлетворяла потребности водителей. Долгое время в таком кузове выпускались все советские серийные автомобили.

Более производительные универсальные агрегаты, которые выпускались небольшими партиями, начали продавать только в конце 1960-х годов, и они считались дефицитными. О других вариантах кузова речи не шло: директора автомобильных компаний даже не рискнули проводить эксперименты, считая, что эти программы не будут приветствоваться «наверху».

А вот в случае с «восьмеркой» все получилось в обратном порядке. В конце 1970-х вся Европа буквально захлестнула мода на хэтчбеки. Руководители Тольяттинского автозавода, желая соответствовать современным тенденциям, решили при проектировании нового модельного ряда сделать, кроме стандартного седана, и принципиально свежие для советского промышленного оборота 3- и 5-дверные хэтчбеки.

Появление нового автомобиля, разработанного в соответствии с международными стандартами, должно было усилить экспортные возможности ВАЗа. Минавтопром немного охладил пыл инженерного состава из Тольятти, посчитав невозможностью профинансировать установку всех 3-х версий конвейерной сборки.

Реально удалось выпустить только одну линию заводского конвейера для сборки 2-х унифицированных модификаций. В роли таких «счастливчиков», как оказалось, оказались хэтчбеки, у которых было много общих элементов кузова. На роль базовой версии решили выбрать более дешевую трехдверку, а через пару лет «на помощь пришла» пятидверка.

Версия в кузове седан (ВАЗ-21099) была внедрена в серийное производство только в конце 1990 года. Хотя эта задержка в некотором смысле пошла на пользу предприятию, так как при появлении седана возникла острая конкуренция с версией хэтчбек, что в никак не входило в планы руководства Волжского автозавода.

Внешний вид

Внешне ВАЗ-2109 — это эволюция советской машины. Здесь можно заметить переход к прямоугольным линиям кузова, который четко выделяют носовые фары, получившие форму трапеции, а также решетка радиатора плоской формы и слегка наклоненный капот. Сигнальные огни были размещены на длинных передних крыльях.

Через некоторое время на все «девятки» стали устанавливать гидравлический корректор фар, а на некоторых автомобилях появился щеточный очиститель фар. В 1989 году был проведен дебютный рестайлинг экстерьера «девятки» в виде перехода от небольших передних крыльев к более длинным. Самой сомнительной деталью экстерьера «восьмерки» и ВАЗ-2109 была так называемая носовая маска.

Это была достаточно сложная для своего типа кузовная часть, которая примыкала к капоту и крыльям, установленным впереди. Комбинированная область маски имела носик, выступавший вперед из кожуха радиатора. По бокам такой необычной конструкции были установлены блок-фонари. Такое нагромождение элементов уменьшилось, поэтому малое изящество советской машины и четкие линии соединения обшивки с крыльями выглядели неприятно.

Решили использовать только однокрыло, без всяких «хитростей», что улучшило внешний вид ВАЗ 2109. После этого была установлена ​​новая решетка радиатора, где в большой рамке были две продольные полосы. Через некоторое время стали использовать новый вариант, состоящий из 3-х массивных полос, лишенных какого-либо каркаса.

Боковая часть имеет такие же прямые линии дверей и крыши, колесные арки и среднюю высоту дорожного просвета. «Девятка» очень похожа на свою предшественницу ВАЗ-2108, которую называют «зубило». У советского хэтчбека такая же форма носа. Необычно большие двери и толстая центральная стойка добавляют модели «спортивных черт».

На «девятке» ширину передних дверей уменьшили с 1 264 до 1 025 миллиметров. Благодаря этому команда дизайнеров смогла вынести задние двери шириной 885 миллиметров в боковую часть кузова. Прямоугольные задние фонари ограничены линией крышки багажного отделения, также имеющей резкий угол перехода на крышу.

Пятая дверь получила позицию заднего стекла с дворником, а бамперы вместе с порогами решили сделать из черного пластика (такой же бампер спереди). Конструкция ВАЗ 2109обладает определенной стремительностью линий, но до спорткара ему очень далеко.

Здесь разработчики сделали большой упор на более практичные стороны автомобиля. Когда наступил 1987 год, для новой модели был освоен выпуск бензобаков из пластика, которые намного легче и проще в сборке, чем остальные. ВАЗ-2108 и ВАЗ-2109 уже имели стальные и пластиковые бензобаки.

Стоит признать, что через некоторое время от производства пластиковых баков отказались, так как возникли проблемы с проницаемостью паров бензина.

Интерьер

Интерьер ВАЗа напоминает минимализм 80-х. Приборная панель и торпеда создают почти прямой угол. Существует всего 3 вида панелей: «низкая», «высокая» и «европанель». Если говорить о качестве пластика в роли отделки, то оно далеко от идеала.

Конечно, установив в салон «девятки» пластик, можно было уменьшить массу автомобиля, но с другой стороны, лишил вазовские автомобили той роскоши, которой запомнился жигулевский классический агрегат. Если посмотреть на это по-другому, уровень эргономики неплох, так что отвлекаться от вождения на дороге не приходится.

Частично это было достигнуто за счет компактного расположения элементов управления. Внутри руля находится один изогнутый поперечный элемент с кнопкой звуковой сигнализации. На заводе подушки безопасности не предусмотрены. В целом салон ВАЗ-2109 очень практичный с претензиями к уровню комфорта.

Несмотря на лаконичный «низкий» приборный «борт», он вполне удобен. Хотя многим нравилась высокая панель ВАЗ 2109. Передние сиденья были снабжены подголовниками. Кроме того, передние сиденья имеют регулируемые по высоте верхние точки крепления ремня безопасности.

Эластичные сиденья имеют хорошую фиксацию тела. А вот более высокому водителю будет не хватать выбора регулировки сиденья в продольной плоскости. Задний диван хоть и рассчитан на трех пассажиров, но с комфортом могут разместиться только два человека.

Не забывайте, что их рост не должен быть больше 175 см. Объем багажника у советского хэтчбека составляет довольно скромные 270 литров полезного пространства (более практичный соплатформник получил уже 400 литров).

Технические характеристики

Двигатель

В роли двигателей отечественные инженеры использовали различные силовые агрегаты разного объема и мощности. Самые первые модели советского производства оснащались двигателем объемом 1,1 л.

Базовая версия «девятки» оснащалась 4-тактным, восьмиклапанным, четырехцилиндровым силовым агрегатом «восьмерки», рабочий объем которого составлял 1295 кубических сантиметров. Такой «движок» развивал 64 лошадиные силы при 5 600 об/мин. Пиковые силы вращения (94 Нм) набирал после 3400 об/мин.

Ограничение скорости было 148 километров в час. Первая сотня была достигнута за 16 секунд. Такой скромный мотор потреблял около 8,7 литров на каждую сотню километров и 5,7 литров в городском режиме.

Вариант 21093 уже имеет карбюраторный двигатель 21083. Он получил объем 1499 кубических сантиметров. Максимальная мощность в 69 «лошадей» достигается после набора 5 600 оборотов в минуту. Максимальный крутящий момент составляет 106,4 Нм при 3500 об/мин. Советский хэтчбек может разогнаться до 155 километров в час, а первую сотню набирает за 15 секунд.

Логично сделать вывод, что с ростом мощности увеличивается расход бензина. Так, в городе этот показатель держится на уровне 8,6 литров на сотню, а на трассе опускается до значения 5,9 литров на каждые 100 километров. Карбюраторный ВАЗ 2109 назывался Солекс и представлял собой новую, более экономичную модель.

Самым компактным является 1,1-литровый двигатель, развивающий всего 54 «лошадки», которые были доступны при 5600 оборотах в минуту. Максимальный крутящий момент 79Нм доступен при 3600 об/мин. Максимальная скорость не превышает 155 километров в час, а расход топлива в комбинированном режиме составляет около 6,7 литров на каждые 100 километров пути.

Кроме того, позже стали выпускать двигатель ВАЗ 2109 инжектор. Он получил индекс 211180 и устанавливался на ВАЗ-21093i и объемом 1,5 литра. Такой силовой агрегат способен выдавать 72 лошадиные силы, доступные при 5600 оборотах в минуту.

Максимальный крутящий момент 118 Нм достигается при 2800 об/мин. На каждые 100 км пробега расход топлива ВАЗ 2109составляет 8,0 литров в черте города и 5,8 литров по трассе.

В инжекторном варианте двигателя часто выходят из строя форсунки, но их можно отремонтировать своими руками или отдать на ремонт специалистам. В этом видео показано, как самостоятельно почистить и промыть форсунки.

Коробка передач

КП для хэтчбека изначально была четырехступенчатой, но с 1989 года инженерный состав решил внедрить пятиступенчатую коробку на «механике». Эта трансмиссия имеет однодисковое простое сцепление, цилиндрическую главную передачу, конический дифференциал и приводные валы со ШРУСами.

Также имеется встроенная центральная пружина и тросовый привод. Коробка ВАЗ 2109 не отличается особой сложностью, поэтому некоторые берутся за ремонт даже самостоятельно.

Устройство советского переднеприводного хэтчбека имеет интересную особенность. Для включения задней скорости необходимо направить рычаг управления влево и вперед. Практически по такому же принципу включается первая скорость.

Ходовая часть

Решили установить полностью независимую систему подвески типа McPherson, которую еще называют «плавающей свечой». Сзади установили полузависимую подвеску с поперечной балкой, которая работает на кручение.

По своему строению такая балка схожа с многочисленными переднеприводными машинами прошлых лет. Применены гидравлические амортизаторы, цилиндрические пружины, а также нижние поперечные рычаги с растяжками и стабилизатором поперечной устойчивости.

В качестве тормозного устройства переднеприводной машины используются дисковые тормоза с подвижными передними суппортами и барабанными механизмами сзади. Расстояние между диском и колодкой устанавливается автоматически. Тормозной привод машины гидравлический.

Безопасность

Приборная панель сильно пострадала. Органы управления вместе с подголовниками и другими элементами были изготовлены из мягкого пластика. На заводе установлены солнцезащитные козырьки, чтобы водитель не ослеплялся обшивкой. Дополнительную защиту от солнца обеспечивает простая регулировка положения внутреннего зеркала.

Завод имеет систему взаимоперемещающихся, поглощающих элементов в сочетании с односторонней скользящей кареткой, которая снижает энергию удара о рулевое колесо с помощью регулируемой задержки. Асферическое вогнутое наружное зеркало увеличивает угол обзора.

Оценка расстояния до следующей задней части идущей машины носит чисто символический характер, т. к. имеется небольшое искажение. Конструкторы ВАЗ 2109 предусмотрели ремни безопасности не только на передних сиденьях, но и для задних пассажиров. Такой элемент может спасти не одну жизнь!

Автомобиль получил трехточечные ремни безопасности, где он оснащен устройством автоматического скручивания и замком, что обеспечивает полную независимость деятельности в спокойном скоростном режиме, одновременно туго и с натяжением обхватывая туловище.

При большом ускорении или наклоне машины во всех направлениях ремень быстро блокируется. Этот вариант не проверяется специальными движениями туловища.

Краш-тест

Цена и комплектация

Особым уровнем комфорта «девятка» не отличалась, так что подробнее описывать нечего. Уже тогда она во многом превосходила иномарки. А вот отечественный хэтчбек отличался ремонтопригодностью и наличием необходимых деталей.

Руль был без гидроусилителя, так что физически надо было хорошо поработать. Была стандартная печка, простой руль и стандартные сиденья с установленными ремнями безопасности.

Наружные зеркала можно было регулировать из салона с помощью механического рычага. На сегодняшний день ВАЗ 2109 можно приобрести только на вторичном рынке. Обычно ценник на эту машину невысокий, поэтому купить машину на ходу можно от 939 долларов.

Отзывы владельцев

Несмотря на довольно устаревшую модель, внешний вид и небольшую динамику, а также невысокий уровень комфорта, многие автомобилисты достаточно хорошо отзываются о «зубиле». Нас радует простота и недорогой сервис. Детали можно приобрести за лучшие средства, кроме барахолки. Вы можете отремонтировать его самостоятельно. Автомобиль идеально подходит для тюнинга.

Неприхотливость автомобиля известна многим. К положительным отзывам можно отнести вполне приемлемый расход топлива, на уровне 8-10 литров в смешанном цикле. Особенно дачников может порадовать хорошая высота дорожного просвета, позволяющая уверенно проходить неровности и не бояться ухабистой дороги.

Плохо, что нет гидроусилителя руля, поэтому приходится прикладывать физические усилия для управления машиной, особенно стоя на месте. Только передний ряд сидений позволяет с комфортом разместить людей внутри. Для второго ряда остается не так много места в ногах и над головой. Втроем сидеть неудобно, а трансмиссионный тоннель в центре машины явно вызывает дискомфорт.

По отзывам владельцев ВАЗ 2109 печка у хэтчбека работает странно, сначала салон наполняется холодным воздухом, и только потом начинает поступать теплый. Качество салона очень посредственное, пластик дешевый, повсюду слышны сверчки, между панелями большие щели. Силовому агрегату часто не хватает мощности, поэтому приходится раскручивать мотор до 4000 оборотов в минуту.

При желании можно было бы установить кондиционер, но двигатель очень слабый, поэтому вопрос отпадает. Безопасность тоже далека от идеала, так что если случится серьезная авария, то в лучшем случае можно избавиться от травм. Лишь недавно отечественные автомобили стали оснащаться многими системами, обеспечивающими безопасность, но на ВАЗ 2109 это, конечно же, никак не повлияло.

Плюсы и минусы

Плюсы авто

• Недорогой автомобиль производства СССР;
• Передний привод, безусловно, можно считать преимуществом;
• Допустимая высота дорожного просвета;
• Неплохая динамичность, высокая скорость, приятная управляемость и достаточная устойчивость на разных покрытиях;
• Отопление и вентиляция хорошо справляются со своими задачами и подают воздух сразу в несколько точек, что улучшает равномерное распределение теплового воздуха в салоне;
• Допустимый расход топлива;
• Идеально подходит для тюнинга;
• Доступность запчастей и хорошая ремонтопригодность.

Минусы автомобиля

• Коррозия металлов;
• Внешность явно на любителя;
• Небольшой ресурс некоторых деталей;
• Промежуточная шумоизоляция салона;
• Низкое оборудование;
• Очень мало свободного места, особенно для задних пассажиров;
• Маленькое багажное отделение;
• Плохая проходимость;
• Некачественный салон;
• Низкий уровень безопасности;
• Блоку питания явно не хватает мощности.



Подведение итогов

После знакомства с советским хэтчбеком ВАЗ 2109 остались противоречивые ощущения. С одной стороны, это автомобиль, смело шагнувший в будущее, ведь раньше были только заднеприводные модели, но с другой стороны, качество советского автопрома хромает по многим параметрам и существенно уступает иномарки.

Однако, кроме всего прочего, автомобиль идеален для новичков, которые только учатся водить, так как автомобиль можно приобрести по «заземленному» прайс-листу. К тому же запчасти на хэтчбек можно найти везде, и стоят они не так дорого, что является очевидным плюсом. Вы можете сделать ремонт самостоятельно в своем гараже, что тоже многое упрощает.

Автомобиль выглядит довольно противоречиво, поэтому у него есть как сторонники, так и противники внешности. Понятно, что свободного места внутри не так много, особенно для задних пассажиров, да и объем багажника явно желает лучшего.

Также очень хромает качество используемых для отделки материалов и пластика, везде слышны «сверчки» и видны щели между панелями. Сами сиденья не самые удобные, поэтому при дальних поездках может появиться усталость. Судя по краш-тестам, хэтчбек — опасный автомобиль.

Мощности автомобилю явно не хватает, поэтому приходится почти всегда выкручивать двигатель ВАЗ 2109. Но не стоит забывать, что машине уже много лет и в свои годы она была очень популярна в Советском Союзе , так как за ним были очереди.

Да, модель не получила кондиционер, гидроусилитель руля и так далее, но любители тюнинга могут модернизировать и создать автомобиль по своим предпочтениям, сделав из машины уникальное транспортное средство. «Зубило навсегда останется в памяти и в сердце тех, кто им владел, несмотря на частые поломки и низкий уровень комфорта.

Советуем прочитать статью: История АвтоВАЗа – автомобили LADA

ВАЗ-2109 фото

Тест-драйв

Видеообзор

Как проверить термостат ВАЗ-2109? Замена термостата ВАЗ-2109

Что такое термостат ВАЗ-2109, когда необходима его замена, каковы основные признаки поломки, мы расскажем в этой статье. А также в нашей публикации содержится подробное описание того, как установить более совершенный термостат от автомобиля модели 2110. О его преимуществах будет рассказано чуть ниже. А для начала с теории нужно понять, каким устройством является термостат, какие функции он выполняет в системе охлаждения двигателя внутреннего сгорания.

Что такое термостат?

Как видно из самого названия устройства, оно что-то делает с температурой. А если конкретнее, то с его помощью происходит переключение потоков жидкости в системе охлаждения. А термостат, карбюратор или инжектор лежат в основе системы впрыска бензина, у них такой же состав и конструкция корпуса. При работе любого мотора необходимо обеспечить подогрев дроссельного узла. И он присутствует в любой системе впрыска: и в карбюраторной, и в инжекторной.

Основой любого термостата является специальная пластина, которая изготовлена ​​из материала, называемого биметаллом. Он реагирует на изменение температуры и способен из-за этого деформироваться. Этот эффект основан на переключении потоков воздуха: пластина перемещает клапан, который фиксируется пружинами. Преодолевая их усилие, пластина перемещает клапан, открывая подачу жидкости к основному радиатору для обеспечения эффективного охлаждения.

Признаки поломки

Что может быть первым признаком того, что ВАЗ-2109термостат вышел из строя? Конечно, двигатель перегревается даже при движении с высокой постоянной скоростью. Причина — жидкость продолжает циркулировать по малому кругу, ни капли не попадает в радиатор. И даже включение электровентилятора не поможет, ибо делать это просто бесполезно. Единственное, что может немного улучшить ситуацию, это открытие крана печки и включение поддувала на максимальных оборотах.

Но это действие не принесет утешения в жаркую погоду. Наиболее частая поломка термостата – заклинивание чувствительного элемента в исходном положении (жидкость движется по малому кругу). Если вдруг такое случилось, то нужно испробовать все методы устранения. Даже несколько легких ударов по корпусу вполне могут открыть клапан. Если в дороге такое ЧП, то надо слить жидкость, разбить все внутренности термостата, чтобы жидкость циркулировала только по большому кругу. Но кипеть не будет, и можно добраться до места ремонта.

Подготовка к замене

Чтобы автомобиль был полностью готов к замене термостата, нужно дождаться, пока двигатель остынет хотя бы до 40-50 градусов. На огневых работах крайне опасно, можно получить ожог. Замена термостата на ВАЗ-2109 выполняется достаточно быстро, самая сложная и нудная процедура – ​​опорожнение системы. Для этого используйте два сливных отверстия, которые находятся внизу радиатора (пробка закручивается от руки) и в блоке двигателя (болт под головкой на 13).

Но вот что делать, если в систему залит антифриз, который имеет достаточно высокую стоимость? Надо постараться сохранить, чтобы не дорого было ремонтировать машину. Для этого в первую очередь, открыв кран печки, открутить хомут на патрубке, идущем к дросселю. Через него нужно слить максимально возможное количество антифриза. Да, эта процедура медленная, но зато сэкономит почти всю жидкость. Только после этого можно откручивать пробку на радиаторе и на двигателе. И не забудьте открутить пробку на расширительном бачке, чтобы давление увеличилось.

Замена термостата

Старый снять, установить на его место новый — вот и вся процедура замены. Но нужно внимательно осмотреть все трубы системы. Подключен термостат ВАЗ-2109. Инжектор или карбюратор в системе впрыска — не важно.

При выполнении работ обратите особое внимание на хомуты. Старые крайне нежелательны, лучше установить новые. И немаловажный критерий – надежность. Хомуты червячного типа очень нежные: стоит приложить чуть больше усилий, как он схлопывается. И возможность повредить трубу очень высока. Если чрезмерно затянуть хомут, то можно пробить резину. Но сильно затягивать, конечно же, нельзя, потому что будут протечки жидкости. Другими словами, это палка о двух концах. И небольшой совет: перед установкой желательно нанести герметик тонким слоем на поверхность термостата, которая будет соприкасаться с патрубком.

Чем лучше термостат от «десятки»?

Разумеется, речь не идет о моделях, которые ставились на первые выпуски «десятки». Термостат (карбюратор) ВАЗ-2109 очень похож на тот, что устанавливался в первых моделях «десятки». Но сейчас речь идет о более современных моделях. Главное их преимущество в том, что количество зажимов сведено к минимуму. Но термостат не крепится к блоку двигателя с помощью короткого патрубка. Корпус прикручивается к двигателю в сборе с помощью двух шпилек. Датчик температуры вкручивается в термостат, поэтому второе отверстие необходимо заглушить.

Кроме того, при установке терморегулятора с «десятки» на «девятку» есть возможность немного сэкономить, ведь поменять можно только чувствительный элемент. Среди пассивных преимуществ — освобождение места под капотом. Корпус термостата становится короче на пять сантиметров, что позволяет без труда добраться, например, до регулировочных гаек троса сцепления.

Можно ли поставить термостат 2110 на «девятку»?

Частично на этот вопрос был дан ответ в последнем абзаце. Да, можно установить термостат ВАЗ-2110 на ваз 2109, и совершенно неважно, «девятка» карбюраторная или инжекторная. По сути, начиная с «восьмерок», двигатели используются одинаковые. Да что там говорить, даже на современные «Гранты» устанавливают двигатель, который используется на «восьмерках» и «н9» с 80-х годов. Прогресс, ничего не скажешь. Разумеется, вместо карбюратора теперь стоит более современная инжекторная система впрыска, которая по европейским меркам устарела лет 5-10 назад. И практически все узлы взаимозаменяемы. Есть мелкие отличия, доработки, но это не меняет всей картины.

Заправка системы охлаждения

Для заливки жидкости и прокачки системы охлаждения потребуется несколько минут. В первую очередь проверьте, все ли патрубки надежно установлены, все ли хомуты затянуты. Затем посмотрите, на месте ли заглушки на ДВС и радиаторе. Если нет, установите их. Теперь можно открыть кран печки и залить жидкость в расширительный бачок. Бульканье прекратилось — закрыл пробку и завел двигатель. Подождите, пока рабочая температура не станет около 90 градусов. При необходимости долейте жидкость в бачок. Необходимо, чтобы его уровень находился между нижней и верхней отметками.

Вывод

Работа с термостатом не очень, но как проверить термостат ВАЗ-2109 вы прекрасно знаете. Опустите в кипящую воду, если клапан откроется, то элемент неисправен. Ремонту не подлежит, поможет только полная замена. Если вы хотите улучшить работу своего двигателя, то, конечно же, разумнее монтировать термостат от «десятки». Правда, могут быть небольшие трудности, например, мотор не наберет температуру. В этом случае стоит пересмотреть соединение элементов системы. В остальном благодаря этой модернизации теплообмен только улучшается.

ВАЗ 2109 отзывы технические характеристики, цены

описание цены пробег варианты фото

Это поколение ВАЗ 2109 выпускалось с января 1987 года по январь 2004 года. Мы можем предоставить информацию о 6 модификациях этого поколения. Автомобиль выпускался только с передним приводом.

Эта Лада (ВАЗ) доступна с шести бензиновыми двигателями рабочим объемом от 1,1 до 1,5 литра и мощностью от 54 до 140 лошадиных сил.
Автомобиль доступен только с механической коробкой передач.

Все фото ВАЗ 2109 хэтчбек

Сравнение ВАЗ 2109 с другими автомобилями

ВАЗ 2109 хэтчбек средний расход топлива в смешанном цикле от 6,8 до 10 литров на 100 км. самая экономичная версия ВАЗ 2109 — 21093, потребляющая 6,8 литров бензина на 100км.

Лучший разгон с 0 до 100 км/ч — 9 секунд имеет версию 2109-91, наоборот самая медлительная 21091 достигает этой скорости всего за 17 секунд.

Длина ВАЗ 2109 401 см, это небольшой автомобиль. Полная масса ВАЗ 2109 составляет от 1340 до 1465 кг (в зависимости от модификации), этот автомобиль примерно на 20 процентов тяжелее среднего для данного возраста и класса автомобилей.

Эта Lada (ВАЗ) довольно дорогая — ее можно купить (в Латвии) примерно за 1500 €. Ниже вы найдете более подробную информацию о ценах и стоимости ВАЗ 2109.

ВАЗ 2109 модификации

Модификация	Двигатель	Мощность	Расход топлива.
21091 Январь 1987 г. — январь 1994 г.	1. 1 Бензин	54 л.с.	—
2109 Январь 1987 г. — январь 1997 г.	1.3 Бензин	64 л.с.	—
2109-91 Январь 1987 г. — январь 2004 г.	1.3 Бензин	140 л.с.	10 л/100 км
21093i Январь 1987 г. — январь 2004 г.	1,5 бензин	76 л.с.	7,3 л/100 км
21093 Январь 1990 г. — январь 2004 г.	1,5 бензин	78 л.с.	7,7 л/100 км
21093 Январь 1990 г. — январь 2004 г.	1,5 бензин	68 л.с.	6,8 л/100 км

ВАЗ 2109 цены

ВАЗ 2109 1987 — 2004 хэтчбек цена в Латвии от 300€ до 3500€ .
По сравнению с аналогами ВАЗ 2109 цена полностью высокая — ВАЗ 2109 почти в два раза дороже чем средние хэтчбеки этого возраста (сравните цены хэтчбеков 1987 — 2004 годов). Высокая цена ВАЗ 2109 объясняется тем, что его качество выше среднего (см. ниже), поэтому эта Лада (ВАЗ) может быть разумной покупкой в ​​долгосрочной перспективе.

Год	Самый низкий	Средняя	Высшая	Наличие
ВАЗ 2109 2002 цена	400 €	900 €	1500 €
ВАЗ 2109 2000 цена	1000 €	1000 €	1000 €
ВАЗ 2109 1999 цена	900 €	1000 €	1200 €
ВАЗ 2109 1998 цена	600 €	1300 €	2600 €
ВАЗ 2109 1997 цена	300 €	1800 €	3200 €
ВАЗ 2109 1995 цена	1300 €	2400 €	3500 €
ВАЗ 2109 1994 цена	500 €	500 €	600 €
ВАЗ 2109 1993 цена	2300 €	2700 €	3300 €
ВАЗ 2109 1992 цена	1100 €	1900 €	2800 €
ВАЗ 2109 1991 цена	400 €	1400 €	3500 €
ВАЗ 2109 1990 цена	1000 €	1600 €	1900 €
ВАЗ 2109 1989 цена	800 €	1600 €	2300 €
ВАЗ 2109 1988 цена	300 €	1700 €	3500 €
ВАЗ 2109 1987 цена	500 €	700 €	900 €

ВАЗ 2109 общая стоимость владения

Сколько реально стоит владение ВАЗ 2109? Для расчета общих эксплуатационных расходов ВАЗ 2109, включая расходы на покупку, страхование, техническое обслуживание, а также налоги и прочие расходы, нажмите год выпуска
1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999 1000 2002 40302

ВАЗ 2109 пробег

Для приблизительного расчета пробега ВАЗ 2109 выберите год выпуска
1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004

Добавить отзыв о ВАЗ 2109

ВАЗ 2109 хэтчбек характеристики (опции)

Проц ВАЗ 2109 с соответствующей функцией (опция)

Краска металлик
56% Релинги (перила)
19%

ВАЗ 2109 хэтчбек фото изображения

Чаще всего сравнивают с

Опель Астра 1998 Сравнить ВАЗ 2109 1987 и Опель Астра 1998

Ауди К5 2008 Сравнить ВАЗ 2109 1987 и Audi Q5 2008

Тойота Ярис 2005 Сравнить ВАЗ 2109 1987 и Toyota Yaris 2005

Ниссан Кашкай 2008 Сравнить ВАЗ 2109 1987 и Ниссан Кашкай 2008

ВАЗ 2101 1970 Сравнить ВАЗ 2109 1987 с ВАЗ 2101 1970

ВАЗ 2107 1982 Сравнить ВАЗ 2109 1987 с ВАЗ 2107 1982

Сравнить ВАЗ 2109 1987 с другим автомобилем

Car reviews and technical specs

— choose car manufacturer -Alfa RomeoAudiBMWChevroletChryslerCitroenDaciaDodgeFiatFordHondaHyundaiInfinitiIsuzuJaguarJeepKiaLada (VAZ)Land RoverLexusMazdaMercedesMiniMitsubishiMoskvichNissanOpelPeugeotPorscheRenaultRoverSAABSeatSkodaSmartSubaruSuzukiToyotaVolkswagen (VW)Volvo

Блоки крепления пикапа автомобилей ВАЗ.

Монтажный блок Блок предохранителей ВАЗ 2109 Инжектор Расшифровка

Где находится блок предохранителей схемы карбюратора ваз 21099? Сама плата находится под капотом с левой стороны лобового стекла и закрыта крышкой. Также чертится условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (боковые). Однако в «девятке» есть второй блок, который находится уже в машине. Вот те самые предохранители, которые отвечают за подключение цепи питания к топливным насосам и некоторым другим узлам.

Блок-схема предохранителей в ВАЗ 21099

В первую очередь стоит отметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

Изобретение работы одинаковое, но элементы не взаимозаменяемы. Этот аспект целесообразно учитывать при ремонте или замене предохранителей. В БП нового типа есть сигнальная цепочка, идущая на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электрочашек. В автомобилях старого образца эта цепь отсутствовала. В некоторых машинах он был переведен в подушку (индикатор срабатывания).

Схема монтажного узла (рис. 1), который находится под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного узла ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. По нему можно за считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для диагностики контакта электроцепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем лампы переносного освещения.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там идентичная схема подключения. Единственным исключением является то, что некоторые цепочки не будут закрыты, но это нормально. Как всегда — можно сравнить с условной схемой, которая продублирована на крышке монтажного узла.

Изображение 1. Схема монтажного узла.

Несколько слов о самих предохранителях

Предохранитель представляет собой просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. При преодолении указанного диапазона — его внутренняя часть просто оплетается, а электрическая цепь разрывается, препятствуя проводке (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены их предельные значения по действующей мощности. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если есть предохранитель меньшего номинала, то при малейшем превышении его нормы просто перенапряжение. Если поставить с большим номиналом, то при превышении допустимого значения произойдет электропроводка. Поэтому это так недопустимо и считается нарушением элементарных норм безопасности эксплуатации автомобиля.

Блок предохранителей ВАЗ 21099 прямо с завода изначально ставится запасной. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 — точно так же, но там внутри салона сделаны только реле, отвечающие за работу бензонасоса и обогрева заднего стекла (как и магнитолы).

Интересно, что максимально возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электроподъемники стекол. Там максимальная сила тока может быть 30 ампер. В блоках нового образца он был заменен на стандартный на 20 ампер.

Как заменить предохранители? Для этого вам потребуется:

• выключить мотор;
• снять минусовую клемму с аккумулятора. Желательно выждать несколько минут для устранения остаточного напряжения;
• снять крышку предохранителя 2109;
• с помощью мультиметра найти предохранитель не удалось;
• проверить цепь на наличие короткого замыкания;
• поставить новый предохранитель;
• подать напряжение на цепь и убедиться, что повторной перегрузки не произошло.

Ни в коем случае нельзя ремонтировать с применением неоригинальных комплектующих и тем более заменой их на проводники сторонних производителей. Среди российских водителей популярна тенденция вместо предохранителя ставить 5-копеечную монету (это можно выполнить на «девятке» старого образца). Делая это, вы должны осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для проверки работоспособности ВАЗ 2109блока, достаточно выполнить трансверсию каждой из цепей мультиметром.

В моторных вариациях карбюратор устроен предельно просто, так как контакты блока полностью разомкнуты. Если обнаружатся множественные поломки, то дешевле и проще будет заменить весь блок. Подходит новый образец, да еще и от 2114 — они там используются идентичные.

Если работает только одна из частей блока, придется искать порванную цепь. Поиск упростит знание следующих правил:

• если не работает цепь питания печки, то нужно искать неисправный элемент с F4 или F7. Последний отвечает за работу вентилятора, который разносит внутрь салона теплый воздух;
• замена прикуривателя понадобится, если не работают сразу несколько цепей: F4, F10, блок 7;
• для омывателей, патрона переносной лампы и щеток заднего стекла соответствует реле F7;
• при неисправности бензонасоса «виновником» является предохранитель платы, который находится с левой стороны руля (в машине).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Помните с блоком предохранителей в карбюраторе ВАЗ 21099 все достаточно просто. Самое сложное – это поиск неисправного элемента. Но устранить проблему несложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно восстанавливать их при необходимости.

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидностей:

Первый тип — блок монтажный с 11 реле, есть два варианта:

Блок монтажный старого образца (самый сингл)

Блок монтажный нового образца (аналог первого)

Они почти ничем не отличаются, новый образец просто другое расположение реле и предохранителей и предохранители «ножевые» которые держат хорошо. Имеют 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку и контакты смотрят в салон. Оба встречаются с прозрачной редкой крышкой.
Блок имеет плату нового образца, проще ремонтировать и паять.

Характеристики:
Габариты: На габариты идут три предохранителя (7, 9 и 10), а питаются они от ш5/4, ш5/13 и ш4/13 через кнопку и поворотный переключатель, а это сделано для функции «Парковочный свет»: выдергиванием ключа можно включить ключ-выключатель левого или правого габаритов, при этом подсветка номера и приборов не включилась. И кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: При подаче массы с датчика на ш6/9 реле К9 (если зажигание включено) и плюс подавался на вентилятор ш5/5.

: При включении света на Ш4/8 появился плюс, далее к предохранителю 3, от него на реле Фароокомитерс К6. При включении омывателя лобового стекла у меня включается реле, а при включении фар на ш7/3 плюс на моторы.

При наличии кнопки фарточиторов, вместо реле поставил перемычку на контакты 30 и 87 (питание шло на реле в моторном отсеке), Включалось кнопкой через контакты ш6/7 и ш5/15.

Зарядка генератора: Эти блоки могут отличаться. На блоке старого образца питание обмотки возбуждения генератора (ш7/9) подавалось через лампочку заряда от ш5/18 и резисторы 100 Ом 2 Вт на зажигание. На блоке нового образца резисторов может и не быть, а значит на холостом ходу генератор заряжаться не будет, и может быть что ш7/9подключен только с ш7/4 который никуда не подключался (видимо что-то в проводке было одиноко, и мы ничего об этом не знали). Значит при возникновении такого момента нужно подключить генератор к щитку приборов и поставить резисторы…

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что нажимаем рычаг от себя, пока он не остановится на долю секунды, а вода будет течь еще пять секунд. Чтобы мы не отвлекались на дорогу помыть заднее стекло.

Задние противотуманные фары.
От кнопок Габаритов зеленый провод шел к предохранителю (болтался рядом с кнопкой, питание появлялось если включить фары ближнего или дальнего), от него к кнопке, от кнопки к ш 2/10 и на задние фонари.

Ш4/21 соединен с ш21/17, почему не понятно. И почему Ш20 тоже не понятно.
Ну и есть какие-то аномалии, где дырка под реле исправность ламп К4 имеется, а контактов нет, Т.е перемычки не нужны, все подключено напрямую в блоке.
Реле:
К1 — реле времени омывателя заднего стекла

К3 — реле стеклоочистителя
К4 — реле управления лампами (или перемычка, или ничего)
К5 — реле включения дальнего света Дальний
К6 — реле Phamp Purifiers
К7 — питание Реле стеклоподъемников
К8 — Реле включения звука
К9 — Включение питания вентилятора электродвигателя охлаждения, мощность вентилятора
К10 — Реле обогрева заднего стекла
К11 — Реле включения ближнего света фар
Автоматические выключатели:
1 (8А) правый противотуманная фара, индикатор включения
2 (8А) Левая противотуманная фара
3 (8А) Голова фармацевта (на момент включения). Лелль на омыватели фар (Контакты). Выключатель омывателя Phamp
4 (16A) Очистители фар (в рабочем режиме). Очистители фар Bellex (намотка). Электроотор вентилятора отопителя. Избиратель омывателя омывателя. Замедлитель мотора очистителя заднего стекла. Время работы омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Неисправная лампа обогрева заднего стекла. Освещение разгрузочной коробки
5 (8A) указателей вращения и реле поворота и сигнализации (в режиме индикации вращения). Лампа указателя постоянного вращения. Задние фонари (свет лампы заднего хода).Маторедуктор и реле включения омывателя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Возрождения. Машинный компьютер. Электростеклоподъемники и обогрев сидений (обмотка).
6 (8A) Задние фонари (стоп-сигналы). Осветительные приборы салона. Электростеклоподъемники передних дверей. Включение электростеклоподъемников (контакты)
7 (8А) Подсветка номерного знака. Популярная лампа. Фонарик освещения приборов. Continated лампы наружного освещения.
8 (16А) Мотор вентилятора охлаждения двигателя и силовое реле (контакты). Реле звукового сигнала и его включения
9 (8А) Фара левая (Габаритный свет). Задний фонарь (габаритный свет)
10 (8A) Правая фара (габаритный свет). Фонарь задний правый (габаритный фонарь)
11 (8A) Указатели поворота и переключатель реле сигнализации (в режиме сигнализации). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Highten гнездо для переносной лампы. Частный компьютер. Машинный компьютер. Блокировка Ski.Rel и мотор-редуктора
13 (8A) Правая фара (дальний свет)
14 (8A) Левая фара (дальний свет). Лампа непрерывного включения дальнего света
15 (8А) Левая фара (ближний свет)
16 (8А) Правая фара (ближний свет)
Предохранитель задних противотуманных фонарей (8а) при таком типе крепления блоков расположен рядом с их переключателем.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле отличаются подключением некоторых цепей, количеством реле (9 шт, нет реле задержки омывателя заднего стекла и стоек или реле фартурных очистителей, или вентилятора), количеством предохранителей на размеры и сами предохранители маркируются по-разному. Разъем ш21 находится вверху.
Блок что на верхнем фото состоит из одной платы, ремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2-х видов:

Первый тип блоков с 9 реле: К1 — Реле Фарооциллари
Имеют:
Вентилятор : На ш5/5 плюс подается напрямую, а вентилятор включается подключением его к массе датчика или маркированного мозгоуправляемого инжектора.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно вырезать реле.

Габариты: Проскальзывая со снятием габаритного света было решено поставить 2 предохранителя (F10 и F11), и на них повесить габариты и подсветку, а питались они только от ш5/4, которые шли на кнопку.
Итак: габаритного огня не будет.

Сработавший предохранитель кидали в окна (которые в этих блоках F6), на блоке с 11 реле питали от салонного предохранителя освещения и стоп сигналов.
Faroocomiters: Тоже запитали, но реле включило плюсовую подачу (от кнопки) на ш3/16.
Зарядка генератора: Ш7/9 (на геноме) и ш5/18 (приборка) всегда соединены вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, где резисторы в приборке.
Омыватель заднего стекла: Подключается напрямую без реле, то есть пока держишь рычаг, льется водитель.

Туманки задние
Здесь 2 варианта проводки панели приборов:
— Кнопка с фиксацией: При включении света фар питание перешло на ш4/8 на предохранитель 1. От него на реле фартур и через ш4/21 к кнопке. От кнопки на ш3/10 до фонарей.
— Кнопка без фиксации: Есть реле задних туманок, питается от болтающегося рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана. Реле управляется подачей минуса с кнопки, подает питание ш3/10 на заднюю пятнадцать.

На автомобилях с е-газом (с 2011 г.), на ш4/21 постоянная мощность для электроблока. Он управляет блокировкой дверей и задними противотуманками. Этот вариант использует кнопку без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароокомитеры: Их реле заменило реле вентилятора, поэтому ш3/16 (плюс от кнопки) шло сразу на ш7/3 в прачечную под капотом, в которую входят автомобилисты. А на ш4/21 подавал постоянный плюс на иммобилайзер (точнее блок электро, там же реле задних туманок) и центральный замок.
Вентилятор: Размыкающий контакт Ш4/8 (был плюс от света) и ш4/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут на проводку форсунки, и они включил релюшку К1, а на ш5/5 Плюс подал на любителя.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда и вовсе не работает. Надо переподключать, или ставить перемычку и брать реле.
Остальное тоже вроде шестерка оксид.
Ну а когда на АвтоВАЗе поняли, что уже несколько десятков лет у людей ошибка по ошибке вместо первой (потому что были рядом), стали использовать ш6/1, он был подключен к выключателю фонарей заднего хода, а на ш 2/ 9 (на семнадцатом соединенном с Ш21/19) появился плюс сделать иммобилайзер-блок электроблока пилота при включении задней передачи. Это в основном на автомобилях с электронной педалью газа.
Реле:
К1 — Реле включения Персональные очистители
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-газ)
К2 — Реле указателей хода и аварийной сигнализации
К3 — Реле очистителя лобового стекла
К4 — Реле управления лампами стоп-сигналов и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъемников
К6 — Реле включения звука
К7 — Реле выхода заднего датчика
К8 — Реле включения дальнего света фар
К9 — Реле болевого света Фаза света
Автоматические выключатели:
F1 (10A) Очистители головных фар (на момент включения).Выбрать очистители фар (Контакты). Реле включения омывателя Phamp
OR
F1 (20a), лампы и индикатор задних противотуманных фонарей. Блок управления дверным замком. Мотор-Детские Двери Замка (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ О РАДИО И AUCTIVE Тревога (в режиме тревоги). Светильник Континант и выключатель аварийной сигнализации
F3 (10А) Освещение плафона салона. Прампа индивидуального освещения кабины. СВЕТ УМЕНЬШЕНИЯ ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер. Мужской пробег. Сумки БСК. Легкий багажник
F4 (20А) Прикуриватель. Рельеф обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Розетка Highten для переносной лампы
F5 (20А) Мотор вентилятора системы охлаждения двигателя и реле включения (контакты). Сигнал крышки и включение
F6 (30А) Выключатели электростеклоподъемников. Электропроводные окна. Старший включение электростеклоподъемников (контакты)
F7 (20А) Электродвигатель вентилятора отопителя. Избиратель шайбы. Электробор омывателя заднего стекла. Элексипрод омывателя заднего стекла. СООТВЕТСТВУЮЩИЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочной коробки. Регистраторы фар (в рабочем состоянии).
Выключатель и индикатор обогрева заднего стекла (на е-газе не используется)
F8 (7,5А) Правая противотуманная фара
F9 (7,5А) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Лампы напольного освещения. Непрерывная лампа наружного освещения.
Е-газ дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Прямой задний фонарь (габаритный свет)
F12 (7,5A) Правая фара (ближний свет)
F13 (7,5А) Левая фара (ближний свет)
F14 (7,5А) Левая фара (дальний свет). Лампа непрерывного включения дальнего света
F15 (7,5А) Фара правая (Дальний свет)
F16 (15А) Перезапуск указателей поворота и аварийной сигнализации (в режиме указателя поворота) (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. RELAGE OF POWER Электростеклоподъемники и обогрев сидений (обмотка). Работодатель сигнализации anvaria
On E-gas Advanced Electrical Control Unit, переключатель стоп-сигнала, переключатель и индикатор обогрева заднего ветрового стекла
F17-F20 Запасные предохранители

Блок монтажный ВАЗ 2109 В схему электрики входят все реле и предохранители, отвечающие за питание узлов.

Объединяет линии электропередач и здесь монтируются все элементы токораспределительных схем. Блок представляет собой разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основная информация по монтажному блоку

В зависимости от года выпуска и типа двигателя схема электропроводки ВАЗ 2109 собрана в различных вариантах.

Так, на карбюраторных моделях компоновка блока представлена ​​в модификациях типа 17.3722. Имеет круглые плавкие предохранители, которые часто выходят из строя и требуют замены.

В моделях S. Двигатель инжектор Применена новая комплектация электросилового агрегата ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря конструкции их ножей плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый блок можно маркировать 2114-3722010-60.

Отличие ВАЗ 2109 от электрических ходов этих двух блоков:

• в подключении вентилятора охлаждения радиатора;
• маркировка разъема реле и предохранителей;
• отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что существует разница в маркировке компонентов схемы расположения узлов, необходимо точно знать, что такое Монтаж Электросхэм ВАЗ 2109применяется на оборудовании.

• год выпуска ВАЗ 2109;
• тип двигателя;
• тип панели приборов;
• вариант конфигурации.

Зная эти исходные данные можно найти фото схемы на сайте автомобилистов. Так же можно работать с интерактивной схемой, отображающей именно поиск электропроводки.

На этих схемах и указана маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме обозначались цифрой 1, то в новом блоке это К1. Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на блоке блока. По схеме определяется зона ответственности каждого изделия. Автомобиль ВАЗ 2109Электросхемы, в монтажный узел которых входят вилки соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Много разноцветных проводов не должно вызывать затруднений при поиске неисправности своими руками. Провода имеют четкую направленность по цвету:

• желтый — габариты;
• красный — стоп-сигнал;
• синий — реверс;
• оранжево-черный — туман.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного узла является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима со стоимостью перевозки автомобиля, вышедшего из строя в пути. Если ремонт производится самостоятельно, инструкцию по ремонту можно посмотреть на видео программы обучения мастеров.

Демонтажный блок

Чтобы снять, убрать блок с места установки, надо понимать, что это узел энергетического комплекса. Поэтому, отсоединяя проводку, необходимо промаркировать разъемы для последующего сбора.

Открыв капот, обнаруживаем с левой стороны под кромкой лобового стекла блок, который крепится пластиковыми хомутами. Им нужно взять и освободить коробку. Сверху он прикрыт резиновым кожухом, который смещается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от крепления двумя гайками и поднимается над местом установки, насколько к нему тянутся провода. При отсоединении проводов оплавил разъемы, чтобы потом было проще провести обратную операцию по установке.

Съемный блок Установить на рабочую поверхность и открутить крепление нижней крышки, состоящее из 8 болтов. После этого вставьте жучок в зазор и выполните разъем корпуса. Вся схема будет перед вашими глазами. Осмотрите, сравните с данными, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неисправности требуется помощь специалиста.

Должно быть найдено:

• нарушение в плате;
• неисправен предохранитель;
• родственное реле.

После замены детали, устранения повреждений блок собирается и устанавливается на место в обратном порядке. Независимо от типа применяемой в автомобильной электросхеме, блоки устанавливаются одинаково.

Характерные неисправности блока

Часто выход из строя происходит из-за перегоревшего предохранителя. Найти это легко. При замене будет заменен такой же предохранитель с теми же параметрами токовой нагрузки. Необходимо выяснить причину, которая привела к срабатыванию защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то она может быть связана с окислением металла на схеме. Если контакты окислились, их можно почистить. Следует удалить предохранители и реле с места установки. Работы по очистке тока должны производиться аккуратно, а при использовании паяльника для восстановления узла принимать все меры для защиты платы от случайных повреждений. Заменить блок будет намного проще.

Как работать со схемой электроблока

Используя входные данные вывода ВАЗ в информационных базах, следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля. При этом обычно предусматривают две схемы. Общий вид всего блока позволяет оценить полное сходство желаемой схемы с существующим узлом.

Вторая схема — разводка внутри блока. Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отслеживать схему по пунктам.

Сборочная единица автомобиля ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях применялся монтажный узел типа 17.3722. Он состоит из корпуса, состоящего из двух частей и печатной платы, к которой припаяны выводы для соединения с контактными площадками жгутов проводов, установки реле и предохранителей. Ниже представлена ​​схема монтажного узла ВАЗ 2109 тип 17.3722.

На последних моделях Монтажный узел ВАЗ 2109используется тип 2114-3722010-60. В этом блоке применены предохранители плосконожевого типа. Контактное соединение таких предохранителей более надежно, так как они имеют большую площадь контакта.

Замена жгутов электропроводки штекеров электропроводки идентична блоку 17.3722. Обозначения предохранителей и защищенных цепей несколько отличаются. Схема Монтажный блок ВАЗ 2109 показан ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но отличаются подключением радиатора.
Ниже показано расположение штекеров монтажного узла.

Ниже приведены характеристики предохранителей и защищенных цепей. * Номера предохранителей с буквой F относятся к предохранителям сборочной единицы 2114-3 и 22010-60

Номер предохранителя ‘	Защищенные цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (на момент включения). Реле включения очистителя Фары (контакты). Переключающий клапан омывателя Phamp
4 (16 А) F7 (30 А)	Очистители фар (режим работы). Реле с очистителями персонала (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекла. Мотор омывателя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения бейджа
5 (8 А) F16 (15 А)	Указатели поворота и реле-выключатель указателей поворота и сигнализации (в режиме индикации поворота). Контрольная лампа поворотников. Задние фонари (лампы заднего хода). Реле включения мотора и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Ламповое световое табло «Ситор». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FB (10 А)	Фонари задние (стоп-сигналы). Пландер освещения салона
6 (8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Включение стеклоподъемников
7 (8 А) F10 (7,5 А)	Подсветка знака кредита. Подкаст лампа. Устройства осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Фара левая (габаритный свет). Фонарь задний левый (габаритный свет)
10 (8 А) F11 (7,5 А)	Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и этикетка реле сигнализации (в режиме сигнализации). Контрольная лампа сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Сигарета
13 (8 А) F15 (7,5А)	Фара правая (дальний свет)
14 (8 А) F14 (7,5 А)	Фара левая (дальний свет). Контрольная лампа включения дальнего света
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 а) F12 (7,5 А)	Правая фара (ближний свет)

админ. 06.10.2011

«Если вы заметили ошибку в тексте, пожалуйста, выделите это место мышкой и нажмите Ctrl+Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Одна из причин проблемы, с которыми сталкиваются автолюбители — неисправности предохранителей на ваз 2109. Поэтому иметь представление как работают предохранители ваз 2109выполняются, нужны каждому водителю, а еще лучше иметь навыки предупреждения такой поломки.

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один находится под капотом, другой в салоне автомобиля под панелью. Назначение любого предохранителя – защита определенного устройства ВАЗ 2109 от перегрева и воспламенения.
При накоплении энергии в электрической цепи автомата может произойти замыкание, что приводит к поломке одного из приборов. При этом взрыватель принимает весь удар на себя.
Цена будет значительно меньше, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Номер предохранителя	Что отвечает:
F9.	Правая противотуманная фара
F8.	Левая противотуманная фара
F1	Плеер для флиса
F7.	Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, лампа перчаточника, обогрев и омыватель заднего стекла.
Ф16	Фонари задние, лампочки указателей поворотов, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
Ф16	Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие двери, контрольная лампа, уровень топлива, залитый в бак.
Ф3.	Фары задние, свет в салоне.
F6	Электрические стеклоподъемники
Ф10	Подсветка номера, осветительных приборов и приборной панели, габаритов, прикуривателя.
F5	Звуковой сигнал
F11	Задний фонарь Gaspel
Ф2.	Аварийная ситуация
F4.	Элемент, служащий для обогрева заднего стекла, реле включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
Ф15	Фара сельская
F14	Фара левая
F13	Левая фара среднего света
F12.	Ближний свет фары правый

Замена предохранителей автомобиля ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части отсека моторамы, со стороны водителя. Большинство электрических цепей авто защищены предохранителями.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 замена производится тем элементам, которые привели к неисправности автомобильного устройства. Определить его можно по прекращению или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:

• Цепи зажигания.
• Генератор (см.).
• Запуск двигателя.
• Реле замка двери.
• На фары.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти.

Совет: Всегда нужно иметь комплект с запасными предохранителями, которые при необходимости следует заменить своими руками.

• Каждый из блоков соответствует только определенным предохранителям.
• Значение тока, рассчитанное для предохранителя, указано на его корпусе.
• Извлечение предохранителя из блока необходимо специальным пинцетом, закрепленным в блоке.
• Предохранитель захватывается пинцетом и вытаскивается.

• Запасные предохранители устанавливаются перед блоком.
• Замена предохранителя ВАЗ 2109 производится путем установки его в гнездо разъема и вдавливания до фиксации.
• С левой стороны панели приборов установлен дополнительный предохранитель на провода, защищающий цепь задних противотуманных фонарей, с током 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.

Заменить предохранители на ВАЗ 2109 можно только в расчете на текущую силу тока. В противном случае электроприборы могут выйти из строя.
На ранних моделях Авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются малой надежностью. Держатели предохранителей выполнены из пружин, а в месте плохого контакта выделяется много тепла, что может расплавить корпус блока, что вызывает перегрев держателей и они плохо зажимают детали.
Поэтому необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с элементами вилки.

Совет: При замене старого блока предохранителей, новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение двигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, проводящие ток.
Дополнительно необходимо установить датчик к электровентилятору для его включения, в связи с тем, что его контакты рассчитаны на большее значение.

Демонтаж блока предохранителей Авто ВАЗ 2109

Для работы используется набор шоферского инструмента.
Инструкция по выполнению работ:

• Аккумуляторная батарея отключена.
• Разбирается в салоне «Бардак».
• Со стороны сиденья пассажира разъединены разъемы жгутов проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
• В роторной части автомобиля снята крышка монтажного узла.
• Поворотные кулаки на «10» — это откручиваемые гайки крепления блока предохранителей.
